KAMERA SPORTOWA ORLLO SJ7000
INSTRUKCJA OBSŁUGI
1
2
I.Opis Techniczny urządzenia
1. Wskaźnik WiFi
2. Przycisk wyboru oraz WiFi
3. Obiektyw
4. Głośnik
5. Przycisk uruchomienia urządzenia
6. Przycisk „w górę”
7. Przycisk „w dół”
8. Wejście HDMI
9. Gniazdo USB
10. Slot karty microSD
11. Mikrofon
12. Wskaźnik pracy
13. Wskaźnik ładowania
14. Wyświetlacz
15. Przednia pokrywa baterii/miejsce baterii
Opis Funkcji przycisków oraz wyjść:
1. Dioda sygnalizująca połączenie z siecią WiFI
2. Zmiana trybu (wideo/zdjęcia/odtwarzacz) długie przytrzymanie przycisku powoduje włączanie WiFi
3. Obiektyw urządzenia
4. Głośnik urządzenia
5. Przycisk uruchomienia urządzenia/długie przytrzymanie
przycisku powoduje wyłączenie
6. Przejście „w górę”
(przytrzymanie przycisku powoduje włączenie/wyłączenie
ustawień urządzenia)
7. Przejście w dół
3
8. Gniazdo umożliwiające podłączenie przewodu HDMI
9. Gniazdo micro USB umożliwiające podłączenie urządzenia do
ładowarki oraz komputera
10. Slot umożliwiający włożenie kart microSD
11. Mikrofon urządzenia
12. Dioda sygnalizująca działanie urządzenia (podczas nagrań miga)
13. Dioda sygnalizująca ładowanie urządzenia
14. Wyświetlacz urządzenia
15. Miejsce zdejmowania przedniej pokrywy baterii
Funkcje i możliwości kamery:
Nagrania 4K:
Rozdzielczość 4K (3840x2610P) to najwyższa rozdzielczość wśród kamer sportowych na rynku. Wyznacza nowy standard kamer sportowych poprawiając jakość obrazu o 35% .
Aplikacja na telefon:
Po pobraniu i zainstalowaniu aplikacji na telefon za pomocą WiFi, można połączyć się z kamerą. Można nagrać film i zrobić zdjęcie, oraz udostępnić je do mediów (youtube, facebook, twitter)
Tryb Inwersji:
Funkcja ”inwersji” to odwrócenie obrazu o 180° bez konieczności odwracania kamery.
Opcje WiFi:
WiFi umożliwia sterowanie kamerą (zasięg urządzenia do 30 metrów)
Nagrywanie ciągłe (snap):
Możliwość nagrywania ciągłego w czasie 1min/3min/5min
Szybkie nagrywanie:
Możliwość nagrywania szybkich ujęć 720/120fps VGA/240fps
4
Zwolnienie (Funkcje Slow Motion):
Możliwość nagrywania w zwolnionym tempie, w dwukrotnym zwolnieniu (60fps) i czterokrotnym zwolnieniu (120fps).
Nagrania po klatkowe (Time Laps):
Wykonanie serii zdjęć i połączeniu ich w płynną animacje w przyspieszonym tempie.
Ujęcia Wideo (Capture):
Możliwość robienia zdjęć podczas nagrywania wideo.
Pilot zdalnego sterowania 2.4GHz :
Bezprzewodowy, wodoodporny (IP65) pilot do zdalnego sterowania urządzeniem zakładany na rękę. Daje możliwość zdalnego robienia zdjęć i nagrywania filmów.
Tryb nurkowania:
Przy włączonym trybie nurkowania filmy nagrywane pod wodą mają żywe kolory.
Detektor ruchu:
Włączenie nagrywania po wykryciu ruchu.
Nagrywanie w pętli (seamless):
Możliwość nagrywania w pętli 1min/3min/5min
Wygaszenie ekranu (Power Save):
Oszczędzanie baterii poprzez wygaszanie ekranu.
5
II. Przed pierwszym użyciem urządzenia
1. Należy przestrzegać wytycznych i zapoznać się z całą instrukcją.
2. Przed pierwszym użyciem należy sformatować kartę pamięci i
naładować baterię do pełna.
3. Nieodpowiednie użytkowanie urządzenia może doprowadzić do
jego uszkodzenia.
4. Urządzenie zbudowane jest z precyzyjnych części, które mogą
ulec uszkodzeniu, dlatego nie należy narażać produktu na
upadki.
5. Nie należy rozbierać ani demontować podzespołów urządzenia,
może to powodować nieprawidłowe działanie sprzętu.
6. Temperatura urządzenia może ulec podwyższeniu jest to
normalne podczas użytkowania.
7. Nie należy wystawiać urządzenia na bezpośrednie działanie
promieniowania słonecznego, oraz na działanie wysokich temperatur.
8. Nie dotykać obiektywu, zanieczyszczony może wpływać na
jakość nagrywanego obrazu.
9. Do prawidłowego działania urządzenia należy stosować kartę
pamięci TF klasy 10. Preferowane karty pamięci można znaleźć w sklepie internetowym www.orllo.pl
10. Podczas pierwszego użycia należy naładować baterię do pełna.
11. Unikać silnych pól magnetycznych i radiowych, które mogą
powodować nieprawidłowe działanie urządzenia.
12. Urządzenie należy przechowywać w suchym, chłodnym i
pozbawionym kurzu miejscu.
6
Ważne:
Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego.
W przypadku przegrzania pojawienia się dymu lub nieprzyjemnego zapachu należy niezwłocznie odłączyć urządzenie od zasilania, aby zapobiec zagrożeniu pożarowemu.
Podczas ładowania urządzenie powinno znajdować się w miejscu niedostępnym dla dzieci. Nie należy umieszczać kart micro SD blisko silnych pól magnetycznych - może to spowodować utratę danych.
III. Nagrywanie, tryb zdjęć, odtwarzacz
Tryb nagrywania
Po włączeniu urządzenia przyciskiem , kamera jest w trybie
nagrywania . Aby zacząć lub przerwać nagrywanie należy
nacisnąć przycisk . Naciśnięcie przycisku „w górę”
pozwala przybliżyć obraz, a przycisku „w dół” oddalić obraz
( funkcje przybliżania i oddalania nie są możliwe w trakcie
nagrywania). W trakcie nagrywania naciśnięcie przycisku
powoduje zrobienie zdjęcia.
Ważne:
W trakcie nagrywania w rozdzielczości 4K, nagrywanie w pętli
należy wyłączyć.
7
W rozdzielczości 4K nie ma funkcji WiFi , zoom i nagrań
poklatkowych.
Podczas nagrywanie w pętli należy wyłączyć nagrywanie ciągłe.
1. Ikona trybu nagrywania
2. Ikona wyboru ekspozycji
3. Ikona balans bieli
4. Ikona ustawionych ilości klatek
5. Ikona bieżącej rozdzielczości
6. Ikona włączenia/wyłączenia mikrofonu
7. Czas nagrania oraz pozostały czas do nagrania na karcie pamięci
8. Ikona naładowania baterii i podłączenia ładowarki
9. Data
10. Godzina
8
Tryb Zdjęć
Przejście do trybu zdjęć następuje przez naciśnięcie przycisku .
Naciśniecie przycisku powoduje zrobienie zdjęcia.
Naciśnięcie przycisku „w górę” pozwala przybliżyć obraz, a
przycisku „w dół” oddalić obraz.
Ważne:
W trakcie nagrywania w rozdzielczości 4K niemożliwe jest użycie
funkcji robienia zdjęć.
Robienie zdjęć niemożliwe jest również, gdy włączone są
funkcje nagrań poklatkowych i zwolnienia.
Podczas nagrań poklatkowych, w pętli, zwolnienia należy
wyłączyć funkcje zdjęć ciągłych.
9
1. Tryb zdjęć
2. Ikona wyboru ekspozycji
3. Ikona balans bieli
4. Rozmiar zdjęcia
5. Pozostała ilość zdjęć do zrobienia na karcie pamięci
6. Ikona naładowania baterii i podłączenia ładowarki
7. Data
8. Godzina
Tryb Odtwarzania nagrań i zdjęć
Ustawienie trybu odtwarzania następuje poprzez dwukrotne naciśnięcie przycisku .
Następnie pokazuje się okno wyboru pomiędzy odtwarzaczem nagrań
(wideo), a albumem (JPG). Wybór akceptujemy przyciskiem .
10
Opis odtwarzacza nagrań
1. Podgląd nagrania
2. Długość nagrania
3. Data nagrania
4. Godzina nagrania
5. Numer pliku/ilość plików
IV. Ustawienia
Aby przejść do ustawień nagrywania należy dłużej nacisnąć przycisk „w górę” w trybie nagrań.
Aby przejść do ustawień zdjęć należy dłużej nacisnąć przycisk „w górę” w trybie zdjęć.
11
Movie Size (Rozdzielczość Nagrania)
4k 10fps
1440p 30fps
1080p 60fps
1080p 50fps
1080p 30fps
1080 25fps
720p 120fps
720p 25fps
VGA 240fps
Video Quality (Jakość Nagrania)
Super Jakość
Dobra jakość
Normalna jakość
Seamless (Nagrywanie w pętli)
OFF
1min
3min
5min
Slow Motion (Zwolnienie)
OFF
Auto
Do przejścia między ustawieniami wideo/zdjęć, a ustawieniami
systemowymi służy przycisk . Do nawigacji służą przyciski „w
górę” i przycisk „w dół” . Do akceptacji ustawień -
przycisk .
Ustawienia video
12
Time Lapse (nagrania po klatkowe)
OFF
0.5sek
1sek
3sek
5sek
10sek
30sek
1min
White Balance (Balans Bieli)
auto
światło dzienne
zachmurzenie
wolfram
fluorescencyjne
Diving Mode (Tryb nurkowania)
OFF
ON
Wybór Ekspozycji
-2.0
-1.0
0.0
+1.0
+2.0
Motion Detecion ( Detektor ruchu
OFF
ON
Date Stamp (oznaczenie daty godziny)
OFF
data
data i godzina
Ustawienia zdjęć
13
Resolution ( Rozdzielczość)
12M
8M
5M
3M
White Balance (Balans Bieli)
auto
światło dzienne
zachmurzenie
wolfram
fluorescencyjne
Wybór Ekspozycji
-2.0
-1.0
0.0
+1.0
+2.0
Timer shot (samowyzwalacz)
OFF
2sek
10sek
30sek
60sek
podwójne
Periodical snap (cykliczne ujęcia)
OFF
5sek
10sek
15sek
30sek
60sek
Photo Burst ( seria zdjęć)
OFF
3 zdjęcia
5 zdjęć
10 zdjęć
Ustawienia systemowe
14
Sounds (Dźwięki)
Beep (dźwięki)
on
off
Volume (ustawienie głośności)
0 1 2
3
Voice Rec(czułość mikrofonu)
OFF
L-Niska
M-Średnia
H-wysoka
Power frequency(Częstotliwość odświeżania)
50Hz
60Hz
Power Save(wygaszacz)
OFF
1min
3min
5min
Date & Time(ustawienie Daty i Godziny)
Language(ustawienie Języka)
Angielski
Chiński
Francuski
Hiszpański
Włoski
Niemiecki
Rosyjski
Japoński
Tajski
Invert Mode(Obracanie obrazu)
ON
OFF
Wi-Fi Password(ustawienie Hasła WiFi)
Time Zones(strefa czasowa)(-12 do +12)
-12
-11
-10
-9
-8
-7
-6
-5
-4
-3
-2
-1
0
+1
+2
+3
+4
+5
+6
+7
+8
+9
+10
+11
+12
Tv Out(Wyjście TV)
ON
OFF
Remote Pair(Łączność z bezprzewodowym
pilotem)
ON
OFF
Format(Formatowanie karty pamięci)
ON
OFF
Capture timing(czas zdjęcia)
OFF
5sek
10sek
15sek
30sek
60sek
System
Factory reset (ustawienia fabryczne) ON
OFF
System Info( Wersja programu)
Card info(informacje o karcie)
15
V. Pilot bezprzewodowy
1. Przycisk nagrywania
2. Przycisk robienia zdjęć
3. Wskaźniki przycisków
Aby połączyć pilot z urządzeniem należy wybrać opcję Remote Pair (Łączność z pilotem) i zaznaczyć „ON”. Następnie, na pilocie naciskamy dwa przyciski jednocześnie prze 3 sekundy, aż urządzenie połączy się z pilotem. Po tych czynnościach wyłączamy urządzenie i włączamy ponownie. Urządzenie powinno teraz współpracować z pilotem. Jeśli urządzenie nie działa, należy powtórzyć powyższe czynności. Wykonywanie nagrań jest możliwe w trybie nagrywania, a robienie zdjęć w trybie zdjęć. Zasięg pilota wynosi 1 metr.
16
VI. WiFi
Kamerę SJ7000 można połączyć przez sieć WiFi z telefonem
komórkowym, za pomocą, którego można sterować kamerą.
Aplikację „Fbosports” do sterowania kamerą można pobrać ze sklepu
Play lub za pomocą QR kodu umieszczonego poniżej.
Naciśnięcie przycisku „WiFi” włącza sieć WiFi w urządzeniu.
Następnie przy włączonym WiFI w telefonie wybieramy właściwą
spośród dostępnych sieci. Nazwa urządzenia (domyślna) to:
customer_10036f. Następnie wpisujemy hasło: 1234567890 i łączymy
się z siecią kamery. Odnajdujemy w telefonie aplikację, którą
pobraliśmy i uruchamiamy ją. W aplikacji wybieramy również nazwę
sieci WiFI urządzenia: customer_10036f oraz wpisujemy hasło:
1234567890. Po dodaniu urządzenia możemy sterować kamerą.
17
Kody QR oraz strony www do pobrania aplikacji na Android i
IOS(IPhone, IPad) w telefonie.
Strony WWW:
Android:
https://play.google.com/store/apps/details?id=com.shx.wificam.fbos prts
IOS (IPhone, IPad):
https://itunes.apple.com/cn/app/fbosports/id963631301?mt=8
Stronę należy wpisać w przeglądarce internetowej telefonu, wyszukać i pobrać aplikację.
18
VII. Podłączenie HDMI, TV i PC
HDMI
Urządzenie można podłączyć z telewizorem za pomocą kabla HDMI i wyświetlać obraz w wysokich rozdzielczościach.
TVout
Zestaw zawiera kabel TV, za pomocą którego można połączyć urządzenie z telewizorem. Aby to zrobić należy odnaleźć w ustawieniach funkcje TVout i zaznaczyć „ON”.
Ważne:
Funkcje TVout należy włączyć tylko po podłączeniu kabla TVout.
19

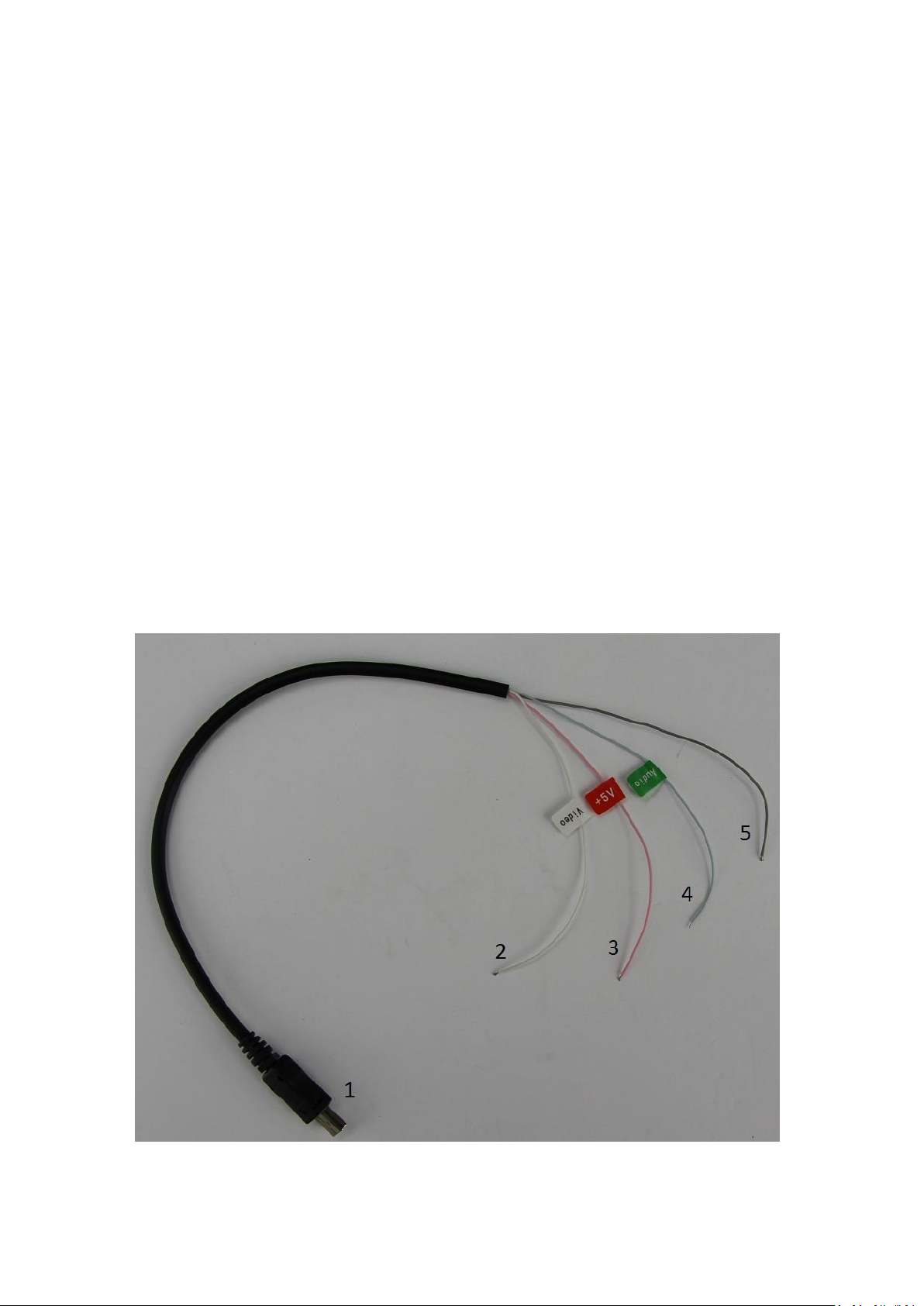

Opis kabla TVout:
1. Wtyczka microUSB
2. Przewód video
3. Przewód +5V
4. Przewód audio
5. Przewód masowy
PC:
Po podłączeniu urządzenia do komputera do wyboru są trzy tryby:
PCCAM (kamera internetowa) MSDC (pamięć masowa) Working (normalna praca urządzenia przy ładowaniu z PC)
Akcesoria dołączone do urządzenia:
1. Ładowarka sieciowa
2. Kabel USB
3. Wodoodporna obudowa
4. Instrukcja obsługi
5. Pilot zdalnego sterowania na rękę
6. Kabel TV out
7. Taśmy 3M
8. Akcesoria
Uchwyt zakrzywiony na kask Uchwyt płaski Uchwyt na kierownicę roweru Obrotowe ramię x2
20
Uchwyt obudowy Pasek na kask Wspornik na kask
21
VIII. Użytkowanie kamery pod wodą
Kamerę należy umieścić w obudowie. Przed zanurzeniem obudowy w wodzie należy sprawdzić, czy na uszczelce i powierzchniach z którymi się styka, nie występują zanieczyszczenia . Należy sprawdzić również czy obudowa nie posiada rys. Nawet niewielka rysa może powodować przedostawanie się wody do wnętrza obudowy. Uszczelkę przed zamknięciem obudowy powinno się zwilżyć aby
lepiej uszczelnić obudowę. Rekomenduje się, aby uszczelkę główną oraz uszczelki przycisków smarować specjalnym silikonem. Zaleca się również, aby raz w roku wymieniać uszczelki na nowe.
22
Specyfikacja techniczna Kamery Orllo SJ7000:
Wymiary (bez obiektywu): 61x45x25mm Waga (bez baterii): 58g Obiektyw: 6G+IR jednostka przesłony f/2.8 Kąt widzenia: 170° Parametry wideo: 4K10fps, 1920x1440p30fps,
1920x1080p60/50/30/25fps, 1280x720p120/60/50/30/25fps, 640x480p240fps
Parametry zdjęcia: 12M, 8M, 5M, 3M Formaty pliku: JPG/MOV H.264 Slot TF od 4GB do 32Gb (karta microSD min. Klasa 6) Wbudowany: mikrofon, głośnik Port USB: prędkość 2.0 (interfejs do ładowania i transmisji
danych) (TV out)
Wyświetlacz: 2” TFT rozdzielczość 960x480 Nagrywanie w pętli: 1/3/5 minut Wyjście HDMI: do bezpośredniej transmisji Wyjście TV out  Wsparcie : balans bieli, kompensacja, ujęcia (poprzez
dołączonego pilota), ujęcia ciągłe, film poklatkowy, obrót obrazu, zdjęcia, zwolnienie
Funkcja kamery internetowej WiFi: częstotliwość 2.4GHz-2,48GHz, transmisja IEEE
802.11b/g/n, odległość 30 metrów,
Wsparcie WiFi: IOS 6.1 i wyższy, Android 4.0 i wyższy  Bateria: litowo-jonowa, pojemność 1050mAhJęzyk: Chiński/Angielski/Rosyjski/Francuski/Hiszpański/Włoski
/Niemiecki/Tajski
Wodoodporność kamery w obudowie: do 50metrów Częstotliwość pilota: 2.4 GHz Wodoodporność pilota: IP65 Zasięg pilota zdalnego sterowania: 1 metr Zasilanie 5V
23
Loading...
