Bedienungsanleitung

100Hz-LED-TV

Modell-Nr.:

TV32LB2000(H)
TV42LB2000(H) / TV42LB2000 A
TV46LB2000(H) / TV46LB2000 A

Lesen Sie diese Anleitung und die darin enthaltenen Sicherheitshinweise vor Inbetriebnahme.
Wird das Gerät an Dritte weitergegeben, muss diese Anleitung mitgeliefert werden.

Eigenschaften

Das Produkt besitzt u.a. folgende Eigenschaften:

100Hz-16:9-FullHD-LED-Bildschirm,

•
Pixelfehlerklasse: ISO 13406-2 Klasse 2

Bildschirmauflösung: 1920 x 1080

•
DVB-C-HDTV-Tuner mit CI(+)-Slot

•

•

D V B -T-Tuner

•

Kabel-analog-Tuner

•

7-Band-Equalizer

•

Sensortasten am TV-Gerät

Kopfhörer-Warnhinweis

Laute Musik kann Ihr Gehör bleibend schädigen. Das Gehör kann sich von einem Schaden nicht erholen. Die
Beeinträchtigung des Gehörs bildet sich nicht zurück. Deshalb Kopfhörer niemals übertrieben laut stellen.

Batteriehinweis

Der Gesetzgeber hat die Entsorgung von Batterien eindeutig geregelt. Batterien müssen vom Händler oder
von kommunalen Sammelstellen in haushaltsüblichen Mengen kostenlos zurückgenommen werden. Batterien
dürfen nicht mehr über den Hausmüll entsorgt werden. Nutzen Sie die kostenlosen Rückgabemöglichkeiten!
Schonen Sie Ihre Umwelt. Geben Sie verbrauchte Batterien zurück.

DVB-C-Hinweis

Der DVB-C-Empfang benötigt u. U. einen Zusatzvertrag mit Ihrem Kabelanbieter. Zum Vertrag gehört eine

•

Smartcard zum Empfang verschlüsselter Programme. Programme, die nicht zum Vertrag gehören, bleiben
verschlüsselt und können nicht angeschaut werden.
Verschlüsselte DVB-C-Programme empfangen Sie mit einem CAM-Modul von Ihrem Kabelanbieter. Das

•

CAM-Modul setzen Sie in den CI-Slot (siehe S. 11) dieses TV-Gerätes ein. Die Smartcard setzen Sie in
das CAM-Modul ein.
Möglicherweise empfangen Sie an Ihrem Wohnort einige unverschlüsselte DVB-C-Programme sogar ohne

•

Zusatzvertrag u. ohne CAM-Modul. Jedoch zeigen diese Programme oft eine schlechtere Bildqualität, als die
kostenpflichtigen DVB-C-HD-Programme. Die oft schlechte Bildqualität ist eine Eigenschaft der jeweiligen
Programme.

•

Mechanischer Netzschalter für 0,0 W Leistungsaufnahme
Automatische Abschaltung nach 4 Stunden bei Nichtbe-

•
nutzung gemäß EU-Ökodesign-Anforderung 642-2009
(abschaltbar)

DVB-T-Hinweis

DVB-T-Empfang ist nur dort verfügbar, wo DVB-T ausgestrahlt wird. Ihr Händler informiert Sie gerne über

•
die Verfügbarkeit.
Zum DVB-T-Empfang muss eine DVB-T-Antenne angeschlossen werden.

•
Hinweis für PC-Besitzer mit Internetzugang: Auf der Internetseite http://www.ueberallfernsehen.de können

•
Sie sich die DVB-T-Empfangsgebiete nach Postleitzahlen anzeigen lassen. Sie können sehen, ob Empfang
möglich und welche Art von Antenne erforderlich ist.
Der DVB-T-Empfänger in diesem TV-Gerät empfängt unverschlüsselte DVB-T-Sender nach aktuellem Stand der

•
Technik (2011).
Siehe auch Seite 18 für weitere Informationen.

•

Entsorgungshinweis

Entsorgen Sie das Gerät am Ende seiner Lebensdauer nicht über den Hausmüll. Der Handel
und kommunale Sammelstellen nehmen Altgeräte in haushaltsüblichen Mengen kostenlos
zurück.
Die Originalverpackung sollten Sie für den Wiedertransport, z.B. für den Garantie-Service,
aufbewahren.

2

Inhalt

Eigenschaften ........................................................ 2

Inhalt ...................................................................... 3

Sicherheitshinweise ............................................... 4

Aufstellen ............................................................... 6

Inbetriebnahme ..................................................... 6

Strom sparen ......................................................... 6

Bedienelemente ..................................................... 8

Fernbedienung ...................................................... 9

Anschlüsse .......................................................... 11

Auto-Installation .................................................. 12

OSD-Sprache einstellen ...................................... 13

Eingang wählen ................................................... 13

Automatische (manuelle) Senderspeicherung ..... 14

Manueller Sendersuchlauf (Expertenmodus) ...... 14

Einstellung der Kanalliste .................................... 15

Basisfunktionen ................................................... 16

Videotext ............................................................. 17

Anmerkungen zum DVB-T-System ...................... 18

Pinnummer (Kindersicherung) ............................. 19

EPG (Electronic Program Guide) ......................... 19

Bildformat und Aufl ösung .................................... 20

Bildformat ............................................................ 21

Menüfunktionen ................................................... 23

Media-Betrieb ...................................................... 26

Media Browser .................................................... 26

Abspielbare Dateitypen. ...................................... 27

PC-Einstellung ..................................................... 28

HDMI-Eingang ..................................................... 28

Anschluss anderer Geräte ...................................29

Fehlersuche ......................................................... 31

Technische Daten ................................................ 32

Garantie ............................................................... 33

Mitgelieferten Standfuß montieren ...................... 34

3

Sicherheitshinweise

Das Gerät wurde unter Berücksichtigung aller aktuellen Sicherheitsbestimmungen hergestellt. Die
folgenden Sicherheitshinweise sollen Sie vor unvorsichtigem Gebrauch und den damit verbundenen Gefahren
schützen.

•

Jedes Elektrogerät kann trotz sorgfältiger Fertigung eimal einen Defekt aufweisen. Sollten Sie Rauch­entwicklung oder ungewöhnlich starke Hitzeentwicklung feststellen, ziehen Sie sofort den Netzstecker.

•

Auf ausreichende Belüftung achten! Niemals neben oder unter Gardinen aufstellen!

•

Das Netzkabel nur an 220~240V / 50Hz anschließen. An keine andere Spannung anschließen.

•

Muss zur Stromversorgung an eine Schutzkontaktsteckdose angeschlossen werden.

•

Das Netzkabel muss so verlegt sein, dass es jederzeit ohne Schwierigkeiten von 220~240V getrennt
werden kann.

•

Überlassen Sie Reparaturen dem Fachmann.

•

Gerät nicht öffnen. Eigene Reparaturversuche können einen Brand verursachen.

•

Von Nagetieren fernhalten. Nagetiere (auch Nymphensittiche) nehmen Elektrokabel gerne zum
Zerbeissen. Das Tier kann einen Kurzschluss verursachen (Feuergefahr!) und einen tödlichen
Stromschlag erhalten.

•

Zum Trennen vom Stromnetz immer am Stecker ziehen. Nicht am Kabel ziehen. Das Kabel kann überla­stet werden und einen Kurzschluss verursachen.

•

Niemals nass reinigen. Nur ein angefeuchtetes Tuch, wie für die Möbelpflege, benutzen.

•

Nicht in oder unter Wasser tauchen!

•

Gerät so aufstellen, dass durch das Kabel keine Stolperfallen entstehen.

•

Gerät nur auf stabilen, erschütterungsfreien Unterlagen betreiben, um jede Gefahr durch Herabfallen zu
vermeiden.

•

Beachten Sie, dass Kleinkinder im Krabbelalter das Gerät an der Netzschnur vom Tisch oder Schrank
ziehen können. Das Kind kann sich dabei verletzen.

•

Gerät nicht in der Nähe von Wärmequellen betreiben. Das Gehäuse und das Kabel können durch die
Hitzeeinwirkung beschädigt werden.

•

Auf den Nachahmungstrieb von Kleinkindern achten! Keine Gegenstände durch die Lüftungsschlitze
stecken!

•

Die Lüftungsschlitze müssen frei bleiben! Keine Zeitungen oder Decken auf das Gerät legen!

•

Die Fernbedienung ist kein Spielzeug! Kleinkinder können Batterien verschlucken. Falls eine Batterie
verschluckt wurde, sofort einen Arzt aufsuchen.

•

Der Bildschirm ist aus Glas gefertigt und kann unter Gewalteinwirkung brechen. Vorsicht beim
Aufsammeln der scharfkantigen und spitzen Glassplitter.
Hinweis: Die Frontscheibe besteht aus spezialbeschichtetem Kunststoff und kann leicht verkratzen. Niemals
mit Fensterreiniger reinigen, weil sonst die Beschichtung abgelöst wird (siehe Reinigungsanleitung S. 7).

Um einen lebensgefährlichen Stromschlag zu vermeiden, beachten Sie bitte folgende Hinweise:

•

Vor Feuchtigkeit schützen. Niemals im Bad oder in der Sauna benutzen.

•

Niemals in der Nähe einer Badewanne, Dusche oder eines Swimmingpools benutzen.

•

Das Gerät niemals benutzen, wenn es nass geworden ist. Das kann auch Kondensationsfeuchte sein,
die gerne im Winter entsteht, wenn das kalte Gerät in eine beheizte Wohnung gebracht wird. Warten
Sie besonders im Winter nach einem Transport mit der Inbetriebnahme, bis sich das kalte Gerät an die
Raumtemperatur angepasst hat.

•

Keine schweren Gegenstände auf das Kabel stellen. Die Isolation kann beschädigt werden.

•

Beschädigte Netzkabel niemals mit Isolierband umwickeln, sondern erneuern.

•

Niemals ein Gerät mit defektem Gehäuse betreiben. Ein zerbrochenes Gehäuse nicht notdürftig
reparieren, sondern erneuern.

•

Vor jeder Reinigung das Gerät vom Stromnetz trennen.

4

OK !

Sicherheitshinweise

Bei Gewitter den Netzstecker aus der Steckdose
ziehen. Ziehen Sie auch den Antennenstecker aus der
Antennensteckdose.

10cm

Korrekte Aufstellung im Regal.

OK !

10cm

Wenn Sie verreisen, ziehen Sie den Netzstecker aus der
Steckdose.

Das Gerät erwärmt sich im Betrieb. Um eine Überhitzung
zu vermeiden, keine Decken auf das Gerät legen. Die
Lüftungsschlitze müssen frei bleiben. Nicht in der Nähe
von Heizkörpern aufstellen. Nicht ständiger direkter
Sonnenbestrahlung aussetzen.

Hinweis: Während der Erwärmung u. Abkühlung können
Knackgeräusche des Gehäuses auftreten.
Das ist ungefährlich u. unbedenklich. Bedingt durch
die unterschiedliche thermische Ausdehung der
verschiedenen Materialien sind diese Geräusche
während der Aufwärm- u. Abkühlzeit völlig normal.

Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt
werden, es dürfen keine mit Flüssigkeiten gefüllte
Gegenstände, wie Vasen, auf dem Gerät abgestellt werden.
Auf oder in das Gerät gelangende Flüssigkeiten können
schweren Schaden anrichten.
Sollte das Gerät nass geworden sein, ziehen Sie sofort
den Netzstecker und wenden Sie sich an eine qualifizierte
Servicestelle, bevor Sie das Gerät wieder in Betrieb
nehmen.

Achtung
Kerzen und andere offene Flammen
müssen zu jeder Zeit von diesem
Produkt ferngehalten werden, um das
Ausbreiten von Feuer zu verhindern.

5

Aufstellen / Inbetriebnahme / Strom sparen

Transportieren

Vergewissern Sie sich vor dem Transport, dass alle Kabel aus dem Gerät herausgezogen sind.

• Ein vergessenes Kabel kann einen Kurzschluss oder ein Feuer verursachen.

Verwenden Sie nur Untergestelle / Fernsehtische, die das Gewicht des Gerätes sicher
unterstützen.

• Der Tisch darf auch dann nicht kippen, wenn das TV-Gerät auf dem Tisch angestoßen wird.

• Möbelpolitur kann die Gummifüße angreifen und auflösen. Auf dem Tisch können schwarze Abdrücke

sichtbar bleiben. Verwenden Sie deshalb nur Fernsehtische, die für diesen Zweck konstruiert sind.

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen Wiedergabe von Standbildern. Standbilder treten z.B.
auf, wenn Sie JPEG-Dateien, Videotext oder Internet-Web-Seiten betrachten. Standbilder können in den
Bildschirm einbrennen. Sie können als Geisterbilder sichtbar bleiben. Wenn ein Standbild einbrennt, so ist
dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit der Ware. Vermeiden
Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

• Länger andauernde, fortdauernde Wiedergabe sich wiederholender Szenen, z.B: Newsticker von

Nachrichten-Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Strom sparen

Die Helligkeit der Displayhinterleuchtung (Leuchtkraft) kann an die Raumhelligkeit manuell angepasst werden.
Je heller die Umgebung ist, z.B. tagsüber, desto kräftiger muss das TV-Gerät leuchten, um ein kontrastreiches
Bild zu zeigen. Bei geringer Raumhelligkeit, z.B. abends, wählen Sie eine geringere Leuchtkraft im Menü
‘Hintergrundbel.’ (siehe S. 25). Werte kleiner 10 verringern die Leuchtkraft und sparen Strom. Je dunkler
es im Fernsehzimmer ist, desto geringer sollte die Leuchtkraft eingestellt sein, um Blendung u. Ermüdung
vorzubeugen.

Störquellen

Das TV-Gerät kann durch Sender (z.B. Drahtlos-Telefon-Basisstation, WLAN-Sender, Computer, Handy, UMTS­Stick, Babyphone, drahtlose Kopfhörer, Fernlenkspielzeug, usw.) in Nähe gestört werden. Entfernen Sie solche
Produkte aus der unmittelbaren Umgebung des TV-Gerätes, wenn Sie solche Störungen bemerken.Verwenden
Sie zur Vermeidung von Störungen ein fabrikneues, hochwertiges, doppelt-geschirmtes Antennenkabel.

6

Aufstellen / Inbetriebnahme

Reinigen des LCD-Bildschirmes

Sicherheitshinweis:
Vor jeder Reinigung das Gerät komplett von der Stromversorgung trennen. Dazu Stromstecker aus der 230V­Haushaltssteckdose herausziehen.

Was Sie niemals tun dürfen:
LCD-Bildschirme sind nicht wasserdicht gefertigt. Niemals Reiniger oder Flüssigkeit auf den Bildschirm
sprühen. Gelangt Flüssigkeit in den Bildschirm hinein, wird der Bildschirm zerstört. Niemals
Fensterreiniger, Lösungsmittel oder sonstige Reiniger verwenden. Diese Mittel sind nicht für die Reini­gung von LCD-Bildschirmen geeignet. Sie zerstören den Bildschirm.

Was können Sie selbst reinigen?
Staub: mit trockenem Staubtuch.
Fingerabdrücke: mit trockenem Microfasertuch. Muss das Tuch angefeuchtet werden, darf nur reines Wasser
verwendet werden.
Gefahr! Das Tuch darf nur leicht feucht sein. Keinesfalls darf es so nass sein, dass Flüssigkeit aus dem
Tuch heraustropft und in den Bildschirm hinein gelangen kann. Deshalb das Tuch vor der Reinigung sorgfältigst
auswringen, bis es fast ganz trocken ist.
Glasbruchgefahr! Wischen Sie vorsichtig, mit wenig Druck. Der Bildschirm besteht innen aus Glas und kann
durch Druck zerbrechen.

Was können Sie nicht selbst reinigen?
Verschüttete Flüssigkeiten, insbesondere Erfrischungsgetränke, zerstören den Bildschirm nach kurzer
Einwirkungsdauer. Der Schaden wird möglicherweise erst nach einigen Tagen sichtbar. Sobald sichtba­re Schäden eingetreten sind, kann der Bildschirm nicht mehr repariert werden. Möglicherweise kann
das TV-Gerät noch gerettet werden, wenn der Bildschirm sofort in einer Fachwerkstatt zerlegt und fach­männisch gereinigt wird. Äusserliches Abwischen der verschütteten Flüssigkeit reicht nicht aus, um die
Zerstörung des Bildschirms zu verhindern. Lassen Sie sich vor Auftragserteilung einen Kostenvoran­schlag erstellen.

Betrachtungsabstand

Ihr neues TV-Gerät ist mit seinem FullHD-Bildschirm besonders zur Wiedergabe von HD-Signalen geeignet.
HD-Signale werden z.Zt. nur von folgenden Quellen angeboten:

1. DVB-S2-HDTV-Satelliten-Receiver

2. Digitales KabelTV mit HDTV-Programmen

3. Blu-ray-Player.

Nur mit diesen Quellen können Sie HD-Signale wiedergeben und so die überragende Bildqualität Ihres neuen
FullHD-TV-Gerätes genießen. Zum Anschluss eines HD-Gerätes benötigen Sie ein HDMI-Kabel (nicht
mitgeliefert) zur Wiedergabe in maximaler FullHD-Qualität.
Der empfohlene minimale Betrachtungsabstand für HD-Signale beträgt ca. 1 Meter. Natürlich dürfen Sie
auch einen größeren Abstand zum TV-Gerät halten, dann sind aber die feinen Einzelheiten des HD-Signales
u.U. nicht mehr zu sehen.

Standard-Signal

Andere Quellen bieten nur Standard-Auflösung mit max. 576 Zeilen, z.B. analoges u. digitales KabelTV, MPEG­2-DVB-T, DVB-S-Satelliten-Receiver, DVD-Player, VHS-Videorecorder, usw.
Im analogen KabelTV werden 16:9-Sendungen nur mit 432 Zeilen Auflösung übertragen. Aus dieser niedrigen
Zeilenzahl ergibt sich die sichtbar schlechteste Bildqualität aller Signalquellen. Deshalb beträgt der empfohlene
minimale Betrachtungsabstand für analoges KabelTV: 3,00 Meter. Natürlich dürfen Sie auch einen größeren
Abstand zum TV-Gerät halten. Wenn Sie diesen empfohlenen Abstand jedoch unterschreiten, dann sind die
Mängel des 60 Jahre alten analogen KabelTV-Signales deutlich zu sehen.

Was können Sie tun, um die Bildqualität bei analogem KabelTV zu erhöhen?

Fragen Sie Ihren Kabelbetreiber nach einem Probeabonnement für digitales KabelTV. Das Abo dauert
in der Regel 3 Monate und ist für sehr geringes Entgelt beim Kabelbetreiber bestellbar. Sie erhalten vom
Kabelbetreiber ein CAM-Modul und eine Smartcard. Sie werden sehen, die Bildqualität des
ist sichtbar besser als die des analogen KabelTVs.

digitalen KabelTVs

7

Bedienelemente

2

3

9 (TV42.../TV46...)9 (TV32...)

Beschreibung der Bedienelemente:

1. Lautsprecher

2. Betriebs-LED: Die Betriebs-LED leuchtet nach dem Ausschalten mit der Fernbedienung rot und bei

eingeschaltetem Gerät normalerweise blau.

3. Fernbedienungsempfänger

Die Fernbedienung funktioniert nur, wenn das Gerät eingeschaltet ist oder die Betriebsanzeige rot leuchtet.

4-8 Sensortasten

4.

So schalten Sie das Gerät mit der
Schutzkontakt-Steckdose mit AC220~240V/50Hz anschließen. Hauptschalter (9) einschalten.
a) Einschalten:
Die Betriebs-LED (2) leuchtet rot. Das Bild ist komplett schwarz. Daumen auf die
Nach ca. 1 Sekunde leuchtet die Betriebsanzeige blau. Dann Daumen wegnehmen. Der Bildschrim
wird automatisch nach ca. 10 Sekunden hell.
b) Ausschalten:

Zum Ausschalten Daumen auf die
Das Bild wird komplett schwarz. Dann Daumen wegnehmen..

5. INPUT/ENTER-Taste: TV/AV/COMPONENT/HDMI/PC-Eingang wählen. Im Menü: Funktion als EN­TER-Taste.

6. MENU-Taste: Menu aufrufen.

7. P (Programm) +/– (Auf/Ab)/▲/▼-Tasten: Mit dem eingebauten Tuner TV-Programme vorwärts u.

rückwärts schalten / Im Menü : Einstellen.

(Lautstärke) +/– (Laut/Leise)/◀/▶-Tasten / Im Menü: Einstellen.

8.

9. Hauptschalter: Schaltet die Stromzufuhr komplett an / aus.

Zur kompletten Netztrennung das mitgelieferte Stromkabel aus der Steckdose herausziehen.

Bildschirm drehen (TV42.../TV46...):

Der Bildschirm kann um ca. +/- 30° gedreht werden. Kippen, Schwenken u. Hochkantstellen ist nicht möglich.

8

-Sensortaste ein oder aus: Vorbereitung: StromKabel an eine

-Sensortaste halten.

-Sensortaste halten. Zur Kontrolle wird die Betriebs-LED rot.

51678

4

Fernbedienung

Funktion Seite
Ein-/ Standby-Taste 12

Informationen anzeigen 16

Anschluss auswählen 13

Bildformat einstellen 21

Senderspeicher wählen
Videotextseite wählen
Passwort 0 0 0 0 eingeben

Zwei-Kanal-Ton TON1/2-Umschalter 16

DVB-T-EPG anzeigen 19

Menü ein/aus 13

Im Menü 1 Schritt zurück / bis zu Menü aus

Cursor Tasten

Speichern
Senderliste

Ton ein-/ausschalten 16

Untertitel anzeigen 16

Lautstärke

Standbild
Videotextseite anhalten

Schaltet zwischen den beiden zuletzt
eingestellten Sendern hin u. her
Videotext-Unterseite wählen

Senderspeicher od. Videotextseite
schrittweise schalten

16
17
19

16

16
17

16
17

16

Videotext ein/ TV+text / aus 17

Videotext-Antworttaste 17

Videotext vergrößern 17

Sender sortieren

Media Browser öffnen

Diese Taste hat bei diesem Gerät keine
Funktion

Steuerungstasten für USB-Wiedergabe
FasText-/TOPtext-Tasten

16

26

26
17

9

Fernbedienung

Einsetzen der Batterien

Verwenden Sie Batterien Typ UM-4 (AAA). Verwenden Sie keine Akkus. Die Fernbedienung wird mit der
geringen Betriebsspannung von Akkus nicht zuverlässig arbeiten. Ersetzen Sie verbrauchte Batterien durch
neue Batterien. Batterien niemals aufladen. Batterien können durch Aufladen explodieren.

Achtung:

Leere verbrauchte Batterien können auslaufen, es tritt ätzender Elektrolyt aus. Die Fernbedie-nung wird

•
dadurch zerstört. Verbrauchte Batterien deshalb rechtzeitig entfernen.
Batterien sollten niemals übermäßiger Hitze wie Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden.

•

Batteriefach öffnen.

1

Wirkungsbereich der Fernbedienung

Zeigen Sie mit der Fernbedienung in
Richtung des Gerätes. Innerhalb von
ca. +/–30° arbeitet die Fernbedienung
zuverlässig.

Batterien wie abgebildet

2

einsetzen.

3

Max. Distanz ca.: 5m

30 30

Batteriefach schließen.

Fernbedienungsempfänger

Max. Betriebswinkel

Die Fernbedienung wird in folgenden Fällen nicht oder nicht zuverlässig funktionieren:

a) Bei direkter Sonneneinstrahlung auf die Front

des Gerätes.

c) Wenn die Batterien falsch herum eingesetzt sind. d) Wenn die Batterien verbraucht sind.

b) Bei einem Hindernis zwischen Gerät und

Fernbedienung.

Z

Z

Z

Z

Z

Z

10

Anschlüsse

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.

• Stellen Sie die gewünschte Verbindung her.

• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung anschließen.
Antenne (A) anschließen. Bei Empfangsstörungen wenden Sie sich bitte an einen Antennenfachbetrieb.

(D) (B)

(E)

(C) (A)

(O)

(F)

(B)

Rückseite

CAM

(G)

(H)

(I)

(J)

(K)

(M)

(N)

(L)

(A) Antenne: Falls in Ihrem Sendegebiet bereits DVB-T oder DVB-C angeboten wird, schließen Sie eine

Antenne an.
Oder schließen Sie einen analogen Kabelanschluss an.
Der eingebaute Kombi-Tuner empfängt alle analogen Kabelprogramme und DVB-T/-C-Sender.

(B) HDMI Eingang (HDMI/DVI1/HDMI2/3/4): Siehe S. 28.
(C) PC/DVI AUDIO Eingang: Siehe S. 28.
(D) Scart: Scartbuchse. Siehe S. 29, 30.
(E) DIGITAL AUDIO: digitaler Ausgang des DVB-T/-C-Tones (siehe S. 30).
(F) C.I.-Slot: für DVB-T/-C-PayTV, falls vom PayTV-Anbieter unterstützt.

Hinweis: Schalten Sie das TV-Gerät unbedingt aus, bevor Sie die CAM-Karte in den C.I.-Slot ein-

führen.

(G) USB Eingang: Siehe S.26.
(H) Kopfhörerbuchse: Zum Kopfhöreranschluss. Die eingebauten Lautsprecher werden ausgeschaltet.
(I) AV Eingang: A/V-Composite-Eingang. Siehe S. 30.

Hinweis: Der AV-AUDIO-Eingang ist gleichzeitig der COMPONENT AUDIO-Eingang.
(J) COMPONENT Eingang: Siehe S. 30.
(K) PC-INPUT Eingang: Siehe S. 28.
(L) Stromversorgung: Nur an 220~240Volt / 50Hz anschließen. Ein beschädigtes Stromkabel niemals

mit Isolierband „reparieren“, sondern erneuern. Haustiere nicht unbeaufsichtigt in die Nähe des

Kabels lassen. Eine durchgebissene Isolation ist lebensgefährlich. Nagetiere (z.B.: Meerschweinchen,

Nymphensittiche, Hamster, Kaninchen) nehmen das Kabel gerne als Spielzeug zum Zerbeissen.
(M) Montagelöcher f. VESA-Wandhalterung: Falls gewünscht, montieren Sie hier eine Wandhalterung

(nicht mitgeliefert). Wandhalterungen nach VESA-Standard sind handelsüblich. ORION liefert keine

spezielle Wandhalterung für dieses Modell.

(N) Zur Wandmontage Schrauben (N) entfernen und Fuß komplett abnehmen.
(O) Subwoofer: (TV42.../TV46...)

11

Auto-Installation

Der eingebaute Tuner empfängt DVB-C, DVB-T und
Kabel-analog. Bei der ersten Inbetriebnahme des
Fernsehers nach dem Kauf erscheint das Menü
“Erstinstallation”.

Vorbereitung:

TV-Gerät einschalten (siehe S. 8) und Antenne
anschließen.

Das Menü "Erstinstallation" wird eingeblendet.

1

Drücken Sie

oder , um die gewünschte Sprache
auszuwählen.
Drücken Sie dann ENTER.

Erstinstallation Spracheneinstellung

Willkommen! Bitte wählen Sie Ihre Sprache.

Benvenuti. Selezionare la lingua.
Bienvenido, seleccione un idioma
Hoş geldiniz, lütfen dilinizi seçin!
Vitajte, vyberte prosím svoj jazyk!
Välkommen, välj ditt språk!
Bem-vindo, escolha o seu idioma!
Tervetuloa! Valitse kielesi.
Velkommen! Vennligst velg ønsket språk!
Vítejte! Vyberte jazyk!
Wybierz swój język!
Velkommen! Vælg venligst dit sprog.
Welkom! Selecteer uw taal a.u.b.

Drücken Sie ◀ oder ▶ , um Ihr Land auszuwählen.

2

Drücken Sie dann ▼. Mit ◀ oder ▶ Ja oder Nein

Deutsch

Italiano
Español
Türkçe
Slovenčina
Svenska
Português
Suomi
Norsk
Česky
Polski
Dansk
Nederlands

einstellen. Wählen Sie ‚Nein‘, wenn Sie keine
Smartcard verwenden. Drücken Sie dann ENTER.

Erstinstallation

Willkommen!

Land

Verschl. Kanäle suchen

Deutschland

Ja

><

Das TV-Gerät sucht zuerst nach DVB-C-Sendern.

5

Wählen Sie “Ja” und drücken Sie ENTER, um die
automatische DVB-C-Senderspeicherung zu starten.

Möchten Sie einen automatischen

DVB-C-Sendersuchlauf starten?

Ja Nein

Hinweis:

Haben Sie bitte etwas Geduld - die Senderspeicherung

•
erfordert einige Minuten.

Nach Abschluss der DVB-C-Senderspeicherung

6

werden Sie gefragt, ob Sie DVB-T-Sender speichern
möchten. Wenn Sie DVB-T-Sender speichern
möchten, schließen Sie Ihre DVB-T-Antenne an.
Wählen Sie daraufhin "Ja" und drücken Sie ENTER.

Möchten Sie einen automatischen

DVB-T-Sendersuchlauf starten?

Ja Nein

Nach Abschluss der DVB-T-Senderspeicherung werden

7

Sie gefragt, ob Sie analoge Kabelsender speichern
möchten. Wenn Sie analoge Kabelsender speichern
möchten, schließen Sie Ihre Analogkabelantenne an.
Wählen Sie daraufhin "Ja" und drücken Sie ENTER.

Möchten Sie einen automatischen

Analogsendersuchlauf starten?

Ja Nein

12

Drücken Sie oder , um Zu Hause auszuwählen.

3

Drücken Sie dann ENTER.

Erstinstallation TV-Aufstellungsort

Bitte wählen Sie, wo Ihr TV aufgestellt werden soll.
Das Bild wird für diesen Ort optimiert.

Zum Deaktivieren der Autom. Abschaltung (siehe

4

Seite 25), drücken Sie oder , um "Aus" zu wählen.

Zu Hause

Geschäft

Drücken Sie dann ENTER.

Erstinstallation

Nach 4 Stunden ohne Nutzeraktion
wird das TV-Gerät automatisch abgeschaltet.

Zum Ausschalten dieser Funktion 'Aus' einstellen.

Diese Einstellung kann auch über das Menü erfolgen.

Autom. Abschaltung

Ein

Aus

Nach Abschluss der Senderspeicherung wird das

8

Menü ‚Kanalliste bearbeiten‘ eingeblendet. Drücken
Sie MENU, um das Menü zu verlassen.

Hinweis:

Um die Senderspeicherung abzubrechen, drücken Sie

•
RETURN.
Sie möchten die Erstinstallation wiederholen?

•

So gehen Sie vor:

1. MENU drücken.

2. Wählen Sie ‚Installation‘. Drücken Sie ENTER.

3. Wählen Sie ‚TV-einst. Rückst.‘. Drücken Sie ENTER.

4. Wählen Sie ‚Ja‘. Drücken Sie ENTER.

Das TV-Gerät schaltet sich aus.
Nun können Sie von vorne beginnen.

OSD-Sprache einstellen / Eingang wählen

OSD-Sprache einstellen

1× MENU drücken, um das Menü anzuzeigen.

Mit / Einstellungen

1

auswählen und dann ENTER
drücken.

oder Sprache wählen.

Mit
Weiter mit ENTER.

Bedingter Zugang

Sprache

Kindersicherung

Timer

Einst.

Mit oder System wählen..

2

◀ oder ▶

Mit

die gewünschte

Sprache auswählen.

MENU drücken, um das Menü zu verlassen.

3

Eingang wählen

Hier wählen Sie aus, welchen
Eingang Sie nutzen möchten.

Drücken Sie die INPUT SELECT

-Taste.
Die Quellenliste erscheint.

Mit INPUT SELECT oder
auswählen. Nach ca. 2 Sekunden
wird der gewählte Eingang
automatisch angezeigt.

/

Spracheinstellungen

System
Bevorzugt

- Audio

- Audio 2

- Untertitel

- Untertitel 2

Quellenliste

TV

SCART1
CVBS1
YPBPR1
VGA1
HDMI1
HDMI2
HDMI3
HDMI4

Deutsch

Deutsch
Deutsch
Deutsch
Deutsch

><

13

Automatische (manuelle) Senderspeicherung

Automatische Senderspeicherung

Achtung! Alle vorher gespeicherten Sender werden in
Schritt 3 gelöscht. Vorbereitung:

Vergewissern Sie sich, dass Ihre Antenne angeschlossen ist
(siehe S. 11). Wählen Sie “TV” (siehe S.13). Drücken Sie dann
MENU.

Wählen Sie Installation/Automatischer Sendersuchlauf und

1

drücken Sie dann ENTER.
Wählen Sie

2

‘Digital terrestrisch’ für DVB-T, oder
‘Analog terrestrisch & Kabel’ für Kabel-analog, oder
‘Digital-Kabel’ für DVB-C
und drücken Sie dann ENTER.

Ein Ja/Nein-Menü wird eingeblendet. Wählen Sie “Ja” und

3

drücken Sie ENTER.
Nach Abschluss der Senderspeicherung wird das Menü‚

4

Kanalliste bearbeiten‘ eingeblendet. Drücken Sie MENU, um
das Menü zu verlassen.

Manueller Sendersuchlauf (Expertenmodus)

Wählen Sie Installation/Manueller Sendersuchlauf und

1

drücken Sie dann ENTER.
Wählen Sie den gewünschten Suchlauftyp in der ersten

2

Zeile, stellen Sie dann weitere Optionen ein und drücken Sie
ENTER, um die Suche zu beginnen.

Manueller Suchlauf

14

Suchlauftyp

Kanal

Frequenz

Signalqualität:

Signalpegel:

Hinweis:

Führen Sie bei Bedarf über das Installationsmenü eine Analoge

•
Feinabstimmung durch.

Suchlauf digital terrestrisch

25

506000

><

100%

100%

Einstellung der Kanalliste

8 76

Wählen Sie das Menü "Kanalliste" und

1

drücken Sie dann ENTER.
Wählen Sie die gewünschte Option und

2

drücken Sie dann ENTER.

<

Kanalliste bearbeiten >

1 2 3 4

Kanalliste bearbeiten

◀▶

Filter

1
2

3
4

5

6

7

8

<

Favoriten >

Favoritenliste

◀

Versch. Lösch. Name Sper

OK

671. MNO

672. PQR

673. STU

674. TCM

679. VWXYZ

800. FRATV1

900. S42

901. S10

902. C11

903. C12

0...9

Kanalnummer eingeben

Kanal markieren/entmarkieren

Den ausgewählten Sender anschauen
Sender Sortieren: Geben Sie im rechten Pop-Up-Fenster die
Nummer ein, die Sie dem ausgewählten Sender zuweisen
möchten.
Den ausgewählten Sender löschen
Den Namen des ausgewählten Senders ändern. Bewegen Sie
den Cursor im rechten Pop-Up-Fenster mit ◀ oder ▶ und ändern
Sie dann den Buchstaben mit ▲ oder ▼.
Den ausgewählten Sender sperren. Geben Sie den PIN-Code ein.
(Der standardmäßige PIN-Code ist 0000)
Stellen Sie die Filteroptionen ein, die im rechten Pop-Up-Fenster
erscheinen.
Mit der grünen Taste können Sie alle Sender markieren oder
abwählen.
Mit der gelben Taste können Sie den gewählten Sender markieren
oder abwählen.

Favorit

671. MNO

672. PQR

673. STU

674. TCM

679. VWXYZ

800. FRATV1

900. S42

901. S10

902. C11

903. C12

▶

0...9

Kanal auswählen

Kanal markieren/entmarkieren

Kanalnummer eingeben
Alle markieren/entmarkieren

ENTER

Lösch.Funktion

Alle markieren/entmarkieren

ENTER

RETURN

◀

▶

Kanal auswählen Beend.

Hinzufügen/Entfernen
Zur

ück zum vorherigen Menü

5

MENU

Filter

MENU

Beend.

Kanalliste

Kanalliste bearbeiten

Favoriten

Liste aktiver Kanäle

Wählen Sie einen Sender und drücken Sie ENTER. Es erscheint ein
Symbol rechts neben dem Sender. Nur die so gekennzeichneten
Sender erscheinen in der Favoritenliste..

< Liste aktiver Kanäle >

Liste aktiver Kanäle

Alle zeigen

Nur digital

Nur analog

Nur TV

Nur Radio

Nur Text

Favoriten

Wählen Sie eine Option und drücken Sie ENTER. Drücken
Sie MENU, um das Menü zu verlassen.Drücken Sie ENTER.
Die Kanalliste wird mit der eingestellten Option angezeigt.

15

Basisfunktionen

Senderspeicher des eingebauten Tuners wählen

Vorbereitung:

Sie können die Anzeige der Sender filtern.

•
Drücken Sie TV und wählen Sie dann die
gewünschte Sortierungsoption. Drücken Sie
dann ENTER.

Mit der 10er-Tastatur
Beispiel:

• Nr. 2: 2 drücken.

• Nr. 29: Zuerst 2 und dann innerhalb von 2
Sekunden 9 drücken.

• Nr. 929: Drücken Sie wie oben die 9, 2, 9.

QuickView

MUTE (Stummschaltung)

drücken. erneut drücken, um den Ton wieder einzu schalten.

Oder

Information anzeigen:

Drücken Sie
Die Abbildung ist ein Beispiel für DVB-T-Empfang.

123

1 FRATV1 00:00

Mit den P + oder – Tasten:
P + oder – so oft drücken, bis der gewünschte Sender-

speicherplatz erscheint. Das Umschalten dauert ca.
3-4 Sekunden. Von den Senderspeicherplätzen
erscheinen nur die, die mit Sendern belegt sind.

Kanalliste

Die Kanalliste zeigt die gespeicherten Sender.

•

Zum Anzeigen der Liste ENTER drücken.
Mit oder den Sender wählen. Dann ENTER
drücken, um den Sender anzuzeigen.

schaltet zum zuletzt benutzen Senderspeicherplatz.

+ drücken.

Sie können die Senderanzeige filtern (siehe Liste
aktiver Kanäle auf Seite 15)

1x. Die Information wird angezeigt.

▶◀

█/▌▌

TV

Hinweis(e):

•

Wenn der eingebaute Tuner im Tuner­betrieb nichts empfängt, z.B. wenn
kein Antennenkabel angeschlossen
ist, dann schaltet das Gerät nach ca.
15 Minuten möglicherweise in Standby
aus.

16

Jetzt: 00:00-01:00

FRATV1_MovingPicture

Nächster: 01:00-02:00

FRATV1_MovingPicture

45

1

Sendernummer / Sendername

2

Das Symbol, welches den Inhalt der empfangenen Sendung
anzeigt, wird eingeblendet.

3

Aktuelle Zeit

4

Nächste Ablaufinformationen des gewählten Dienstes

5

Ablaufinformationen des gewählten Dienstes

Hinweis(e):

•

Wenn der Kanal, den Sie gerade ansehen, mehr als eine
Audio-Sprache hat, können Sie die Sprache durch Drücken von
AUDIO I/II wechseln.

•

Wählen Sie Untertitel Ein oder Aus mit

•

TV32...H/TV42...H/TV46...H: Wenn ein DVB-Kanal mit HE-AAC

.

Audio gewählt ist, wird der Ton nur über die Buchse ‚Digital­Audio-Out‘ ausgegeben.

•

Bei geringer Signalqualität kann der Ton gestört sein.

Standbild
FREEZE -Taste drücken, um ein Standbild zu erzeugen. Um das

Standbild abzuschalten, FREEZE erneut drücken.
Hinweis(e):

Während des Standbildes kann die Bildgröße nicht geändert

•
werden.

Videotext

Der Videotextdecoder dieses Gerätes kann Videotextseiten anzeigen, die der eingebaute Tuner
empfängt. Bis zu 1000 aufeinanderfolgende Seiten werden automatisch gespeichert. Bedindet sich die
gewünschte Seite unter den bereits gespeicherten, wird sie sofort angezeigt. Ansonsten entsteht bis zur
Anzeige eine kleine Wartezeit. Externe Receiver (z.B.: DVB-T, DVB-C, DVB-S, DVB-S2) besitzen einen
eigenen Videotextdecoder. Benutzen Sie den Decoder des externen Receivers zur Textanzeige. Vorteil:
Zur Sender- und Textseitenwahl genügt eine einzige Fernbedienung. Es ist nicht gewährleistet, dass der in
diesem TV-Gerät eingebaute Textdecoder auch mit externen Receivern funktioniert. Die HDMI-Verbindung
überträgt keine Videotextdaten in ein TV-Gerät. Deshalb kann bei HDMI-Anschluss nur der Textdecoder des
externen Receivers genutzt werden.

Das Menü TELETEXT bietet an, die Teletext­sprache einzustellen.

Angezeigt wird immer nur die Sprache, die vom
Sender unterstützt wird. In Deutschland ist das
in der Regel DEUTSCH.

Fastext/TOPtext

Der Fastext/TOPtext ist ein Videotext mit
besonderem Inhaltsverzeichnis. Am unteren
Bildrand sehen Sie 4 farbige Felder (rot, grün, gelb
u. blau). Diese Felder führen direkt zu den darin
angegebenen Seiten. Die farbigen Tasten auf der
Fernbedienung entsprechen den farbigen Feldern.
Drücken Sie die entsprechende farbige Taste, um
das gewünschte Farbfeld zu aktivieren.

Seiten anhalten

Einige Seiten werden vom Sender in Unterseiten
aufgeteilt. Die Unterseiten werden automatisch der
Reihe nach dargestellt, wenn sie gesendet werden.
Um die Darstellung anzuhalten, drücken Sie die

-Taste. erneut drücken, um die Anzeige der

nächsten Unterseite zu erlauben.

Unterseiten anzeigen

Nach kurzer Wartezeit können die momentan verfüg­baren Unterseiten angezeigt werden.

Mit jedem Druck auf
Unterseite.

erscheint eine andere

Videotext ein-/ausschalten

Der Videotext wird nicht von allen Sendern
ausgestrahlt.
Wählen Sie einen Sender, der Videotext ausstrahlt.
Drücken Sie die
Videotextseite. Falls nur 100 angezeigt wird, dann
sendet der gewählte Sender keinen Videotext.
Drücken Sie
zweigeteilt.
Videotext und TV-Bild werden gleichzeitig nebe­neinander gezeigt.

Drücken Sie
auszuschalten.
Drücken Sie
einzuschalten.

Hinweis:

Solange der Videotext eingeschaltet ist, können Sie
keinen anderen Sender wählen. Schalten Sie den
Videotext aus, wenn Sie auf einen anderen Sender
umschalten wollen.

Seite wählen
P + oder – so oft drücken, bis die gewünschte Seite

erscheint. Oder...
Mit der 10er-Tastatur die gewünschte Seiten nummer
eingeben.
Haben Sie sich vertippt, geben Sie die falsche
Seitenzahl komplett 3-stellig ein. Dann geben Sie
die gewünschte Zahl erneut ein. Oder...
Eine der farbigen Videotext-Tasten drücken, um
eine Seite aus dem Fastext/TOPtext anzuzeigen.

-Taste. Sie sehen jetzt eine

erneut. Der Bildschirm wird

erneut, um den Videotext

erneut, um den Videotext wieder

Vergrößerung

Um die Anzeige zu vergrößern, drücken Sie die

-Taste.
Es wird entweder die obere oder die untere
Bildhälfte vergrößert dargestellt.
Mit jedem Druck auf
Darstellung der oberen oder unteren Bildhälfte oder
dem Vollbild hin und her.

Antwort auf Quizfragen

Einige Seiten enthalten Quizfragen mit verborgenen
Antworten.
Drücken Sie die
anzuzeigen.

schalten Sie zwischen der

-Taste, um die Antworten

17

Anmerkungen zum DVB-T-System

DVB-T befindet sich z.Zt. noch im Aufbau. Informationen zur aktuellen Ausbaustufe erhalten Sie im Internet
unter http://www.ueberall-tv.de oder von Ihrem Fachhändler.
Als digitaler Dienst funktioniert DVB-T grundsätzlich anders, als der bisherige analoge TV-Empfang.

Empfangsmöglichkeiten:

Anders als Kabelfernsehen wird DVB-T mit Zimmer- oder Dachantenne empfangen. Im Kerngebiet um einen
DVB-T-Sender ist der Empfang mit Zimmerantenne möglich. Im Randgebiet ist der Empfang eventuell nur
mit Dachantenne möglich. Vorhandene Dachantennen müssen eventuell anders ausgerichtet werden. Wo
sich Kern- oder Randgebiete befinden, erfahren Sie von Ihrem Fachhändler oder im Internet unter http://
www.ueberall-tv.de. Ausserhalb des Randgebietes ist kein DVB-T-Empfang möglich. Fragen Sie bei Emp­fangsstörungen einen Antennenfachbetrieb um Rat. Der Tuner dieses Gerätes kann aktive Zimmeranten­nen nicht mit Betriebsspannung versorgen. Aktive Zimmerantennen müssen mit einem eigenen Netzteil
ausgestattet sein.

Empfangsqualität:

DVB-T-Empfang funktioniert prinzipiell entweder gut oder garnicht. Einen gleitenden Übergang mit stetig sich
verringernder Empfangsqualität gibt es nicht. An der Empfangsgrenze treten digitale Störungen auf:das Bild
friert ein zum Standbild, es zerfällt in bunte Klötzchen, der Ton setzt aus oder es ist ztw. gar kein Empfang
möglich. Sollten Sie DVB-T-Empfangsstörungen bemerken, so ist dies in der Regel kein Mangel dieses TV­Gerätes. Bitte wenden Sie sich bei Empfangsstörungen an einen Antennenfachbetrieb. Die Überprüfung der
DVB-T-Empfangsqualität gehört nicht zu den kostenlosen, vom Hersteller des TV-Gerätes zu erbringenden
Garantieleistungen.

Bild- und Tonqualität:

Ein einzelner Sender überträgt auf einer Sendefrequenz bis zu 4 TV-Sender. Dies wird möglich durch
Komprimierung nach dem MPEG-Standard, ähnlich der digitalen Datenspeicherung auf einer DVD. Nur ist die
Datenrate von DVB-T wesentlich geringer, z.Zt liegt die max. Videobitrate bei ca. 4Mbps, die max.Audiobitrate bei
256kbps. Bei sehr geringen Datenraten kann es zu sichtbaren Bildstörungen (z.B. Klötzchenbildung) kommen,
trotz guter Empfangsqualität in Sendernähe. Die Klötzchenbildung ist kein Mangel des Empfangsgerätes. Sie
entsteht durch die geringe gesendete Datenrate. Der digitale DVB-T Ton kann über den digitalen Ausgang des
TV-Gerätes an Digitalverstärker übertragen werden.

Bildformat

Gesendet wird in 4:3, 4:3-Letterbox (mit schwarzen Streifen oben u. unten) und im anamorphen 16:9- Format
(ohne schwarze Streifen). Die max. gesendete Auflösung in Deutschland beträgt zur Zeit 704x576.

Verschlüsselung

Grundsätzlich ist eine Verschlüsselung möglich. Zur Zeit sind noch keine DVB-T-Sender verschlüsselt. Zum
Empfang verschlüsselter Sender ist ein CAM-Modul mit Zugangskarte notwendig. CAM-Module erhalten Sie
im Fachhandel, Zugangskarten vom jeweiligen Programm-Anbieter. Der CI-Slot dieses Gerätes kann CAM­Module aufnehmen und ermöglicht so den Empfang verschlüsselter Sender. Hinweis: PayTV-Anbieter
sind grundsätzlich frei in der Wahl des Verschlüsselungssystems. Obwohl dieses TV-Gerät nach DVB-Standard
gefertigt ist, kann es deshalb trotzdem sein, dass der gewünschte PayTV-Anbieter nur mit einer Settop-Box
empfangen werden kann. Settop-Boxen erhalten Sie vom jeweiligen PayTV-Anbieter.

Kindersicherung

Ähnlich wie DVDs können auch DVB-T-Angebote nach Altersklassen eingeschränkt zugänglich sein. Zur
Zeit sind noch keine Sendungen mit dieser Beschränkung ausgestattet. Trotzdem erlaubt dieses Gerät
bereits, passwortgeschützte Altersbeschränkungen einzurichten, die aber erst dann funktionieren, wenn die
entsprechenden Sendungen ausgestrahlt werden.

DVB-T-Update

Die DVB-T-Norm sieht die Übertragung von Firmware-Updates vor. Die Übertragung von Firmware-Updates
wird Over Air Download oder kurz OAD bezeichnet.
Wenn dieses Gerät in Zukunft ein Firmware-Update benötigt, kann dieses Update über DVB-T empfangen
werden. Wenn die verfügbare Update-Software erkannt wurde, wird die Bestätigungsmeldung zum Starten
des Software-Downloads eingeblendet. Fahren Sie ansonsten mit dem Download-Vorgang gemäß den
Anweisungen auf dem TV-Bildschirm fort (siehe S. 25, Software Upgrade).

EPG (Electronic Programm Guide) Elektronische TV-Programmzeitung

DVB sendet eine TV-Programmbeschreibung mit 8-Tages-Vorschau. Dieses TV-Gerät kann EPG über DVB
empfangen und anzeigen. Mit Satellitenempfang funktioniert der EPG-Empfänger dieses TV-Gerätes nicht.
Verwenden Sie stattdessen die EPG-Taste der Fernbedienung Ihres Satellitenreceivers.

18

Pinnummer (Kindersicherung)/

2

EPG (Electronic Program Guide)

Pinnummer (Kindersicherung)

Der Jugendschutz ist eine Funktion der Sendeanstalten. Wenn
vom Sender nicht unterstützt, ist der Jugendschutz ohne Funktion.
Zur Zeit unterstützt kein Sender den Jugendschutz.

Drücken Sie MENU. Wählen Sie Einstellungen/Kindersicherung

1

und drücken Sie dann ENTER.

Die Aufforderung zur Eingabe erscheint.

2

Geben Sie mit den Nummerntasten „0 0 0 0“ ein.
(Dies ist die voreingestellte Pinnummer.)

Die gewünschte Funktion wählen.

3

Menüsperre: Drücken Sie zur Auswahl ◀ oder ▶.
Altersbeschränkung: Drücken Sie zur Auswahl ◀ oder ▶.
PIN einstellen: Drücken Sie ENTER, um den PIN-Code

einzustellen.

Neuer PIN

•

Geben Sie die neue Pinnummer ein (rufen Sie den Service, wenn
Sie die neue Nummer vergessen haben).
Bestätigen

•

Nachdem Sie die neue Pinnummer eingegeben haben, müssen Sie
die neue Pinnummer zur Bestätigung erneut eingeben.

Drücken Sie MENU, um das Menü zu verlassen.

4

Wenn beim Senderwechsel ein Sender mit Jugendschutz (höher
als Ihre Einstellung) gefunden wurde, wird der Sender gesperrt. Das
“Kennwort-Menü” wird eingeblendet. Dann geben Sie die Pinnummer
ein.

EPG (Electronic Program Guide)

Bei DVB-Empfang zeigt der EPG eine Fernsehzeitschrift für die
nächsten 8 Tage (beginnend mit heute) an.

Drücken Sie GUIDE (EPG) um die Fernsehzeitschrift

1

anzuzeigen.

1 Senderliste:

2 Vorschauliste:

Von der Vorschauliste aus können Sie das Detail für die

2

aktiuell hervorgehobene Sendung öffnen, indem Sie die
Taste drücken.

Für die Rückkehr zur Vorschauliste drücken Sie die
Zum Beenden drücken Sie MENU oder RETURN.

Programm-Guide Sa 01/01 00:01

Kanäle Aktuelles Ereignis Nächstes Ereignis

673. STU

674. TCM

679. VWXYZ

800. FRATV1

900. S42

901. S10

1

902. C11

903. C12

904. S41

905. C21

906. C23

907. C29

Listen-Zeitplan

Listet alle Sender auf, die aktuell verfügbar sind.
Wenn Sie durch Drücken von oder die Senderliste durchsuchen,
wird die Vorschauliste dementsprechend aktualisiert.

Navigieren

673_STU_SDTV Moving_0820_0002_0003
Keine Information
679_VWXYZ_Monosco_0820_0002_0003
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information

0...9

Kanalnummer eingeben

ENTER

FilterZeitachsen-Zeitplan

673_STU_SDTV Moving_0820_0003_0...
Keine Information
679_VWXYZ_Monosco_0820_0003_0004
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information
Keine Information

Details

INFO

Optionen

Listet die Sendungen auf.
Zum Navigieren durch die übrigen Sendungen können Sie
/ oder ◀/▶ drücken.
Drücken Sie 2x ENTER, um das gewählte Ereignis oder den
gewählten Dienst zu öffnen.
Ihnen stehen die Funktionen "Listen-Zeitplan" (Grüne Taste),
"Zeitachsen-Zeitplan" (Gelbe Taste) und "Filter" (Blaue Taste)
zur Verfügung.

Taste.

19

Bildformat und Aufl ösung

Auflösung und Bildqualität

Breitbildfilme werden in verschiedenen Auflösungen übertragen. Die folgende Tabelle zeigt die möglichen
Auflösungen der Übertragungswege für Breitbildfilme in Deutschland.

Übertragungsweg

Auflösung des
Breitbildsignals

432i x 768 (Letterbox) ja ja ja ja ja ja nein
576i x 768 (anamorph) nein ja ja ja ja ja nein
720 x 1280 (HD) nein ja nein nein nein ja ja
1080i x 1920 (HD) nein ja nein nein nein ja ja
1080p x 1920 (HD) nein nein nein nein nein nein ja

* Beste Bildqualität ergibt sich, wenn das zugeführte Signal eine Auflösung von 1920 x 1080p hat. Wird ein Signal
mit geringerer Auflösung (z.B. analoges Kabel-TV) zugeführt, so ergibt sich eine sichtbar schlechtere Bildqualität.
Das ist nachvollziehbar, denn sonst brauchten sich die Sendeanstalten ja nicht die Mühe machen, das Signal
mit der höheren Auflösung zu senden, wenn sich bei niedrigerer Auflösung die gleiche Bildqualität ergäbe.

Warum erzeugt analoges Kabel-TV auf FullHD-TV-Geräten eine geringe Bildqualität?

Analoges Kabel-TV verwendet ein genormtes TV-Signal. Jedes analoge 4:3-Röhren-TV-Gerät, egal wie alt es
ist, kann dieses Signal verarbeiten. Das ist der Vorteil der Normung. Der Nachteil ist: die Auflösung hat sich
seit dem Ende des 2. Weltkrieges nicht geändert. Die Auflösung beträgt seit über 60 Jahren max. 576 x 768.
Zum Vergleich: heutige TV-Geräte haben eine FullHD-Auflösung von 1080 x 1920.
16:9-Sendungen im analogen Kabel-TV übertragen eine Auflösung von 432 x 768. Dieses Signal füllt einen
FullHD-Flachbildschirm nur zu 16% aus. Für ein volles Bild muss das TV-Gerät 84% dazuerfinden. 84% des
sichtbaren Bildes eines FullHD-TV-Gerätes sind bei analogem Kabelempfang auf der Empfangsseite durch
Vergrößern (Interpolation) künstlich erzeugt. Daraus erklärt sich die schlechte Bildqualität bei analogem
Kabelempfang mit einem FullHD-TV-Gerät.

analoges
Kabel-TV

digitales
Kabel-TV

DVB-T Satellit

(DVB-S)

DVD HDTV

Satellit
(DVB-S2)

Blu-ray­Disc

Bildformat und schwarze Balken

Breitbildfilme gibt es in verschiedenen Formaten. Das Format ist das Verhältnis von Breite
zu Höhe des Bildes. Beispiel: Bei einem 16:9-Film verhält sich die Breite zur Höhe wie 16:9,
oder wie 1,78:1. Nur 16:9-Filme können einen HDready- Bildschirm ohne schwarze Balken
voll ausfüllen. Schwarze Balken sind immer dann zu sehen, wenn ein anderes Format als 16:9
empfangen wird, z.B. 4:3. Ein 4:3 Bild zeigt rechts und links senkrechte schwarze Balken.

Wird ein 4:3-Bild auf das 16:9-Format vergrößert, dann erscheint es entweder verzerrt
(siehe Bild) oder es wird oben u. unten etwas vom Bild abgeschnitten. Das ist völlig normal
und kein Mangel dieses Breitbild-TV-Gerätes.

Super-Cinemascope-Filme sind breiter als 16:9-Filme. Sie haben ein Format von z.B. 2,4:1 oder etwa 22:9. Das
ist deutlich breiter als 16:9. Super-Cinemascope- Filme zeigen deshalb auf jedem HDTV-Gerät oben u. unten
schwarze Balken.

Bildformat und Auflösung

Zwischen dem Bildformat und der empfangenen Auflösung besteht kein Zusammenhang. Beispiel: Das Super­Cinemascope-Format kann in allen Auflösungen empfangen werden, auch in der HD-Auflösung von 1080ix1920.
Auch bei HDTV-Empfang kann ein HDTV-Gerät schwarze Balken oben u. unten zeigen.

4:3-Bild 1:1 auf
16:9-Bildschirm

4:3-Bild gezoomt
auf 16:9

20

Bildformat

Picture Size

Das gewünschte Bildformat kann mit der Taste PICTURE SIZE eingestellt werden. PICTURE SIZE mehrmals
so oft drücken, bis das gewünschte Format angezeigt wird.
Folgende Formate werden der Reihe nach angezeigt: Auto, 4:3, 16:9, 14:9, Kino, Real. Real steht bei Kabel­analog

-Empfang jedoch nicht zur Verfügung.

Auto

Das Bild wird automatisch nur dann formatfüllend gezeigt, wenn ein TV-Signal mit WSS empfangen wird.

Hinweis(e):

•

“Auto” ist nicht im “Component”-Modus verfügbar.

Beispiel:
Empfängt der analoge Tuner ein Letterbox-Bild mit WSS-Signal, dann
sieht das resultierende Bild so aus:

Bild 1:
Letterbox-Bild wird vergrößert

WSS:

Damit das Vergrößern auf 16:9 automatisch geschehen kann, senden die öffentlich-rechtlichen Sender eine
16:9-Kennung mit, das WSS-Signal (WideScreenSignaling).
Einige private Sender senden kein WSS-Signal. Ohne WSS-Signal erkennt die Automatik nichts und ändert
die Bildgröße nicht automatisch. Stellen Sie die gewünschte Bildgröße dieser Sender mit der PICTURE

SIZE-Taste ein.

21

Bildformat

Andere Formate

PICTURE SIZE so oft drücken, bis die gewünschte Größe er-

scheint.

4:3

Das Bild wird im 4:3-Format mit
schwarzen Streifen rechts und links
gezeigt.

16:9

Das Bild wird gleichmäßig in die Breite gezoomt.
16:9 ist besonders geeignet für DVD-Player, DVB-T-, DVB-C und
Satelliten-Receiver, die 16:9-Spielfilme ohne schwarze Balken
übertragen und zeigen können. Im Setup-Menü des jeweiligen
Gerätes stellen Sie ein, dass ein 16:9-TV-Gerät angeschlossen
ist.

14:9

Das Bild wird etwas vergrößert, aber nicht bis zur vollen
Bildschirmbreite. Es bleiben schwarze Balken rechts und links
und eventuell auch oben u. unten.

Kino

Benutzen Sie Kino, um ein zu kleines 4:3-Letterbox-Signal zu ver­größern. Wie erkennen Sie, ob der Sender / das zuspielende Gerät
ein zu kleines 4:3-Letterbox-Signal verwendet? Drücken Sie so oft
die PICTURE SIZE-Taste auf der Fernbedienung, bis das Format
4:3 erscheint. Wenn dann wie in der Illustration das Bild von einem
schwarzen Rand umgeben ist, handelt es sich um ein 4:3-Letter­box-Signal. Bedingt durch den Sender / das zuspielende Gerät ist
dieses Signal viel zu klein für einen 16:9-HD-Bildschirm.
Kino vergrößert dieses zu kleine Bild so weit wie möglich. Dabei
entstehen naturgemäß sichtbare Unschärfen, etwa wie beim
Vergrößern einer Postkarte auf Postergröße. Diese Unschärfen
sind durch das zu kleine Eingangssignal bedingt und keinesfalls
ein Fabrikationsmangel dieses TV-Gerätes.

Hinweis(e):

•

Am VGA-Anschluss sind nur die
Bildgrößen 16:9 und 4:3 verfügbar.

•

Externe Receiver können die Bild­größe automatisch über SCART­Kabel einstellen. Lesen Sie bitte die
Anleitung des externen Receivers.

•

Wenn Sie “Real” wählen, wird das
Bild u. U. gemäß dem Signalformat
in der waagerechten Ausdehnung
angepasst. Wählen Sie in diesem
Fall mithilfe von PICTURE SIZE ein
passendes Bildformat.

•

Kino funktioniert eventuell nicht per
HDMI mit 1080p24. Das Bild kann
verzerren.

22

4:3-Letterbox-Bild auf Kino-Format vergrößert.

Real (je nach TV-Modell eventuell nur für
HDMI & PC verfügbar)

Das Bild wird ohne Overscan angezeigt.

Blu-ray-Wiedergabe
Real-Größe


To n

Menüfunktionen

Ausgewählte Funktionen Einstellungshinweis

Modus

Kontrast / Helligkeit / Schärfe / Farbe Sie können das Bild Ihren bevorzugten Einstellungen

Color Temp (nicht im Modus "Kino" verfügbar) Kalt (Bläulich) / Normal (Neutral) / Warm (Rötlich)
DNR Kann eventuell Bildrauschen (Schnee) reduzieren. Nachteil:

Film-Modus Kann eventuell die Wiedergabe von Filmen verbessern, je

FAROUDJA (nur im Modus "Kino" verfügbar)

PC-Position

Zurücksetzen Wählen Sie "Zurücksetzen", um die Bildoptionen

Equalizer Sie können einen Basis-Equalizer-Modus wählen. Je nach

Balance Anpassung der Balance.
Kopfhörer Einstellung des Kopfhörertons.

Audiomodus Wechsel zwischen dem linken oder rechten Audio-Stream

Surround Zur Aktivierung des Surround-Sound bei Stereo-Empfangs

Loudness Passt die Lautstärke automatisch an.

Zurücksetzen Wählen Sie "Zurücksetzen", um die Ton-Optionen auf die

Natürlich Empfohlen für normale Raumlichtbedingungen.
Kino Empfohlen für Filme in abgedunkeltem Raum für ein

Dynamisch Bietet verbesserten Bildkontrast und Bildschärfe in einem

Aus / Gering / Normal / Hoch

Ein / Aus

Aktiver Kontrast Diese Funktion verbessert dynamisch den Kontrast durch

Aktive Farben 3D Diese Funktion ändert die Leistung des extended Color

MPG-Rauschunterdr. Diese Funktion kann je nach Eingangssignal MPEG-Artefakte

WA Rot/ Grün/ Blau Verstärkung Manuelle Einstellung der Verstärkung des R/G/B-Signals

WA Rot/ Grün/ Blau Korrektur Manuelle Einstellung der Korrektur des R/G/B-Signals

WA zurücksetzen Zurücksetzen der Einstellung in FAROUDJA.

Autoposition
H. Position (1360x768 /
V. Position Manuelle Einstellung von V. Position.
Punkttakt Manuelle Einstellung von Clock.
Phase Manuelle Einstellung von Phase.

Musik / Film / Stimme / Linear / Klassik
/ Benutzer

100 ~ 10,000Hz
(lediglich im Modus “Benutzer” verfügbar.)

Lautstärke / Balance / Tiefen / Höhen

Mono / Stereo / Dual_I / Dual_II

Ein / Aus

Ein / Aus

Aus / Gering / Normal
/ Hoch

Aus / Gering / Normal
/ Hoch

Aus / Gering / Normal
/ Hoch

1280x1024)

kinoähnliches Bild.

hellen Raum.

anpassen.

das Bild kann unscharf werden.

nach Filmmaterial.
(Nicht verfügbar, wenn Bewegung 100 Hz aktiviert ist (Gering/
Normal/Hoch))

aktive digitale Analyse des Eingangssignales.

managements. Die Verstärkung und das Offset von Farbton,
Sättigung und Leuchtkraft werden über diese Funktion aktiv
optimiert.

unterdrücken helfen.

(Experteneinstellung).

(Experteneinstellung).

Automatische Einstellung von VGA für ein optimales Bild.
Manuelle Einstellung von H. Position.

(ausgenommen "Modus") auf die voreingestellten
Standardwerte zurückzusetzen.

Einstellung wird die folgende Detaileinstellung auf den
Standardwert des jeweiligen Modus' eingestellt.

Die Einstellung dieser Funktion passt den Audio-Pegel der
jeweiligen Frequenz entsprechend jeder Einstellung an.

als Ausgangssignal.

signalen.

voreingestellten Standardwerte zurückzusetzen.

23

Menüfunktionen

Ausgewählte Funktionen Einstellungshinweis

Einstellungen

Bedingter Zugang Öffnet das Menü des CAM-Moduls (wenn eingesetzt).
Sprache

System Siehe Seite 13.
Bevorzugt - Audio Wählen Sie die bevorzugte Audio-Sprache, wenn der

Bevorzugt - Audio 2

Bevorzugt - Untertitel

Bevorzugt - Untertitel 2

Sprache anal. Teletext Hier können Sie den ersten bevorzugten Videotext-Bereich

Digital Teletext Language Hier können Sie die erste bevorzugte Videotextsprache

Aktuell - Audio Auswahl der Audio-Sprache des aktuellen Signals.
Aktuell - Untertitel Auswahl der Untertitelsprache des aktuellen Signals.
Aktuell - Teletext Auswahl der Videotextsprache des aktuellen Signals.

Kindersicherung
Timer

Abschalt-Timer

Aus
10 ~ 120 Minuten

aktuell empfangene DVB-Sender über mehr als eine
Audio-Sprache verfügt.

Diese Option ist nicht bei Kabel-analog verfügbar.•

Wählen Sie die zweite bevorzugte Audio-Sprache, wenn
der aktuell empfangene DVB-Sender nicht über anhand
der oben beschriebenen Option "Bevorzugt - Audio"
eingestellte Sprache verfügt. Wenn dieser Sender die
hier eingestellte Option "Bevorzugt - Audio 2" nicht
überträgt, wird die erste verfügbare Sprache des Sen­ders gewählt.

Wählen Sie die bevorzugte Untertitelsprache, wenn der
aktuell empfangene DVB-Sender über mehr als eine
Untertitelsprache verfügt.

Wählen Sie die zweite bevorzugte Untertitelsprache,
wenn der aktuell empfangene DVB-Sender nicht über
die anhand der oben beschriebenen Option "Bevorzugt

- Untertitel" eingestellte Sprache verfügt. Wenn dieser
Sender die hier eingestellte Option "Bevorzugt - Unterti­tel 2" nicht überträgt, wird die erste verfügbare Sprache
des Senders gewählt.

einstellen, falls der aktuell empfangene Kabel-analog­Sender über mehr als einen Videotext-Bereich verfügt.
Wurde für den Sender kein Videotextbereich über die
Option "Sprache anal. Teletext" eingestellt, so wird
der Videotextbereich im ersten Empfangsbereich
eingeblendet.

einstellen, falls der aktuell empfangene DVB-Sender
über mehr als eine Videotextsprache verfügt.
Wurde für den Sender keine Videotextsprache über
die Option "Digital Teletext Language" eingestellt, so
wird die Videotextsprache in der ersten empfangenen
Sprache angezeigt.

Siehe Seite 19.
Der Abschalttimer schaltet das TV-Gerät nach einer

bestimmten Zeit in den Standby-Modus.
Um den Abschalt-Timer zu deaktivieren, stellen Sie
diesen auf "Aus".

24

Einstellungen

Andere Einstellungen

Installation

Automatischer Sendersuchlauf

Analoge Feinabstimmung
TV-einst. Rückst. Wählen Sie "Ja" und drücken Sie dann ENTER. Das

Kanalliste
Medienbrowser

Menüfunktionen

Ausgewählte Funktionen Einstellungshinweis

Menü-Einblenddauer Das Menü wird automatisch gemäß dieser Einstellung

Aus / 15 / 30 / 60 Sek.

Autom. Abschaltung Wenn keine Einstellungen vorgenommen oder die

Aus / 1 / 2 / 4 Stunden

Betriebs-LED

Ein / Aus

AV1 Eingang Auto ist die Werkseinstellung.

Auto/RGB/Composite/
SVideo

4:3-Modus Ein Eingangssignal im Format 4:3 wird entweder in 4:3

16:9 / 4:3

Bewegung 100 Hz Zur Einstellung einer verbesserten Bildbewegung. Diese

Aus / Gering / Normal
/ Hoch

Verschl. Kanäle suchen Einstellung, ob ein verschlüsselter Sender in der

Ja/Nein

Hintergrundbel. Die Helligkeit der Hintergrundbeleuchtung wird über diese

Level 0 ~ 10

Blauer Hintergrund Bild wird automatisch komplett blau, wenn Kabel-analog

Ein / Aus

Software Upgrade

Automatische Suche Automatische Suche nach Upgrades einschalten. Dadurch

Aktiviert /
Deaktiviert

Suche nach Upgrade Sucht Upgrades.
USB Upgrade

Audio-Beschreibung (AB)

Audio-Beschreibung
(AB)

Ein / Aus

Verfügbare Sprachen Wahl der über das Signal verfügbaren Audio-Sprache für

Bevorzugte Sprache Voreinstellung der Audio-Sprache für Sehbehinderte.

Relative Lautstärke Einstellung der Audio-Lautstärke für Sehbehinderte.

Hörbehindert Der Untertiteltyp für Hörbehinderte wird vorzugsweise

Ein / Aus

geschlossen.

Fernbedienung nicht über einen gemäß dieser Einstellung
bestimmten Zeitraum (1/2/4 Std) bedient wird, schaltet das
Gerät automatisch in den Standby-Modus.

Um die Betriebs-LED (S. 8 (2)) während des Betriebs
auszuschalten, stellen Sie diese Option auf "Aus".

oder in 16:9 angezeigt, je nach Einstellung.

Einstellung für zu einer weicheren Bewegung.

Senderliste erfasst wird.

Einstellung gesteuert.

nichts empfängt.

kann sich der Fernseher ungewollt einschalten. Da zur
Zeit keine Upgrades angeboten werden, lassen Sie diese
Funktion normalerweise deaktiviert.

Aktualisieren Sie die Software mit dem USB-Laufwerk.

Einstellung des Audio für Sehbehinderte.

Sehbehinderte.

Wenn der empfangene Sender nicht über die eingestellte
Audio-Sprache für Sehbehinderte verfügt, wird die
erste, über das Eingangssignal verfügbare Sprache
ausgewählt.

ausgegeben.

Siehe Seite 14.Manueller Sendersuchlauf

Zurücksetzen der TV-Funktionen beginnt, wobei sich
dieses Gerät automatisch abschaltet.

Siehe Seite 16.
Drücken Sie ENTER, um den Media Browser zu öffnen.

(Siehe Seite 26)

25

Media-Betrieb/ Media Browser

Media-Betrieb

Sie können Bilder und Musik von einem USB-Stick
wiedergeben.

Schließen Sie den USB-Stick an die USB-

1

Buchse an. Warten Sie einen Moment, bis die
Anzeige erscheint: Wollen Sie das USB-Gerät
durchsuchen? Wählen Sie ‚Ja‘ und drücken Sie
ENTER.

Oder: Drücken Sie USB. Der Medienbrowser

2

öffnet sich.

Warnung:

•

Ziehen Sie den USB-Stick nicht heraus, solange
das TV-Gerät darauf zugreift. Dies kann das
USB-Stick oder die darauf befi ndlichen Dateien
beschädigen. Sie können den USB-Stick sicher
anschließen und abziehen, wenn sich das TV­Gerät nicht im MEDIA-Betrieb befi ndet.
Sichern Sie alle auf dem USB-Stick befi ndlichen

•
Dateien für den Fall eines Verlust aufgrund
eines unerwarteten Vorfalls. Wir haften nicht für
Verluste durch Missbrauch oder Fehlfunktion.
Verwenden Sie kein USB-Verlängerungskabel.

•

Hinweis:

•

Nicht alle USB-Datenträger sind mit diesem
TV-Gerät kompatibel.

•

Die über den Anzeigenbereich hinausgehenden
Buchstaben werden nicht angezeigt.

•

Die bildschirmfüllende Anzeige von Bildern kann
nicht garantiert werden. Es können schwarze
Ränder um die angezeigten Bilder verbleiben.

•

Der Medienbrowser zeigt je nach TV-Modell
eventuell auch Filmdateien an. Filme können
jedoch nicht abgespielt werden.

•

Während der Musikwiedergabe von USB kann der
Ton (z.B. im Equalizer) nicht eingestellt werden.
Die Tonwiedergabe erfolgt nach den zuletzt
vorgenommenen Toneinstellungen.

Medienbrowser

Folder/File List

Medienbrowser


../
test

0001.


0002.

m04.mp3

0003.
m05.mp3

0004.

ENTER0...9

Vollbilddarstellung NavigierenSpringen

Operation guide panel

Wählen Sie einen Ordner oder eine Datei mit ▲
oder ▼ und starten Sie dann die Wiedergabe
mit ENTER.

Sie können über die entsprechende Taste im
Betriebsfeld verschiedene Wiedergabearten
auswählen.

Sie können die Dateien über die folgenden
Fernbedienungstasten wiedergeben.

Taste Aktion

ENTER Drücken, um die Wiedergabe

•
zu starten

Drücken, um eine

•
Wiedergabe zu starten oder
zu unterbrechen

■

Drücken, um die Wiedergabe

•
abzubrechen

◀


▶

▶

Diaschau

Thumbnail display

26

Foto

Abspielbare Dateitypen.

Dateityp Erweiterung Unterstützte

JPEG .jpg

.jpeg

Version

Musik

Dateityp Erweiterung Unterstützte

MP3 .mp3 MPEG Ver. 1

Version

MPEG Ver. 2
und Ver. 2.5
Layer III
* mp3 pro (Nicht

unterstützt)

Dateisystem

Filesystem Datenträgertyp Maximale

FAT32 USB-Stick

(HDD wird nicht
unterstützt)

Speichergröße

32 GB 700 Maximal 4 GB

Spez.-Details

Unterstützte Baseline:
Baseline-Größe: 8400

Samplingrate
[Hz]

44100
48000
32000
24000
22050
16000
11025
12000
8000

Maximale Anzahl
Dateien

Bitrate [kbps]

Variable Bitrate
8, 16, 24, 32, 40,

48, 56, 64, 96, 112,
128, 144, 160,
192, 224, 256,
288, 320

Dateigröße

27

PC-Einstellung/HDMI-Eingang

PC-Einstellung

So gehen Sie vor: Wählen Sie an Ihrem PC-Monitor eine Auflösung von 1360 × 768 bei 60Hz und speichern
Sie diese Einstellung. Schalten Sie Ihren PC aus und schließen Sie den ausgeschalteten LCD-TV an.
Verwenden Sie einen Bildschirmschoner, um das Einbrennen von statischen Bildinhalten zu verhindern.

PC-Eingang wählen

Schalten Sie den LCD-TV wieder ein.
PC-Eingang wählen (siehe S.13).

Unterstützte PC-Auflösungen
Auflösung fps (Hz)
1360x768 60
1280x1024

60

HDMI-Eingang

Hier können Sie nur Geräte mit HDMI- oder DVI-Ausgang anschließen. Es gibt keine Adapter für andere
Geräte. Beispiel: Es gibt keine Adapter von SCART auf HDMI.
DVI-Geräte benötigen zur Audioübertragung zusätzlich ein Audiokabel.
HDMI-Eingang wählen (siehe S.13).

Audio-Kabel (nicht mitgeliefert)

Verwenden Sie ein handelsübliches VGA-Kabel (nicht mitgeliefert),
um Ihren PC mit dem LCD-TV zu verbinden.

TV (Rückseite)

Zum PC/DVI
AUDIO-Eingang

VGA-Kabel (nicht mitgeliefert)

Hinweis(e):

Wenn kein Signal oder ein Signal mit einer nicht unterstützten

•
Auflö-sung anliegt, wird Kein Signal angezeigt.
Da es sich bei diesem LCD-TVnicht um einen PC-Monitor

•
handelt, kann die Wiedergabe nicht für jeden PC/ für jede
Grafikkarte garantiert werden.
Im PC-Eingangsmodus stehen Schärfe, Farbe, DNR und Film-

•
Modus nicht zur Verfügung.

Zum PC/DVI

AUDIO-Eingang

Audiokabel

(nicht mitgeliefert)

TV (Rückseite)

TV (Seite)

PC

Zum DVI- Ausgang

DVI Gerät

oder

HDMI Gerät

Zum HDMI- Ausgang

Hinweis(e):

Beachten Sie die Bedienungsanleitung des anzuschließenden HDMI-Gerätes.

•

HDMI - auf - DVI Adapter

(HDMI type A Stecker)

(nicht mitgeliefert)

HDMI Kabel

(type A Stecker)

(nicht mitgeliefert)

28

TV (Rückseite)

Anschluss anderer Geräte

1. Verschiedene Geräte anschließen

Achtung: Bevor Sie etwas anschließen:

• Um jede mögliche Beschädigung zu vermeiden, die Geräte von der Stromversorgung trennen.

• Die gewünschte Verbindung herstellen.

• Erst wenn die Anschlüsse fest und korrekt erstellt sind, die Geräte an die Stromversorgung an­schließen.

Geräte mit SCART-Ausgang haben eine sehr geringe Bild-Auflösung von nur 576i. Das analoge SCART-Sig­nal zeigt deshalb auf jedem HDready- oder FullHD-Gerät eine sichtbar geringere Bildqualität, als das digitale
HDMI-Signal. Das Bild erscheint unscharf oder schwimmt, die Farben laufen ineinander. Es ist technisch
leider nicht möglich, mit SCART die gleiche Bildqualität wie mit HDMI zu erreichen. Es werden z.Zt. keine
Flachbildschirme angeboten, die das können.
Falls Sie SCART-Geräte an einem HDready- oder FullHD-TV-Gerät betreiben wollen, müssen Sie deshalb
mit einem unscharfen Bild rechnen. Bei falscher Einstellung im SCART-Gerät kann sich das Bild noch weiter
verschlechtern. Beachten Sie deshalb folgende Anleitung:

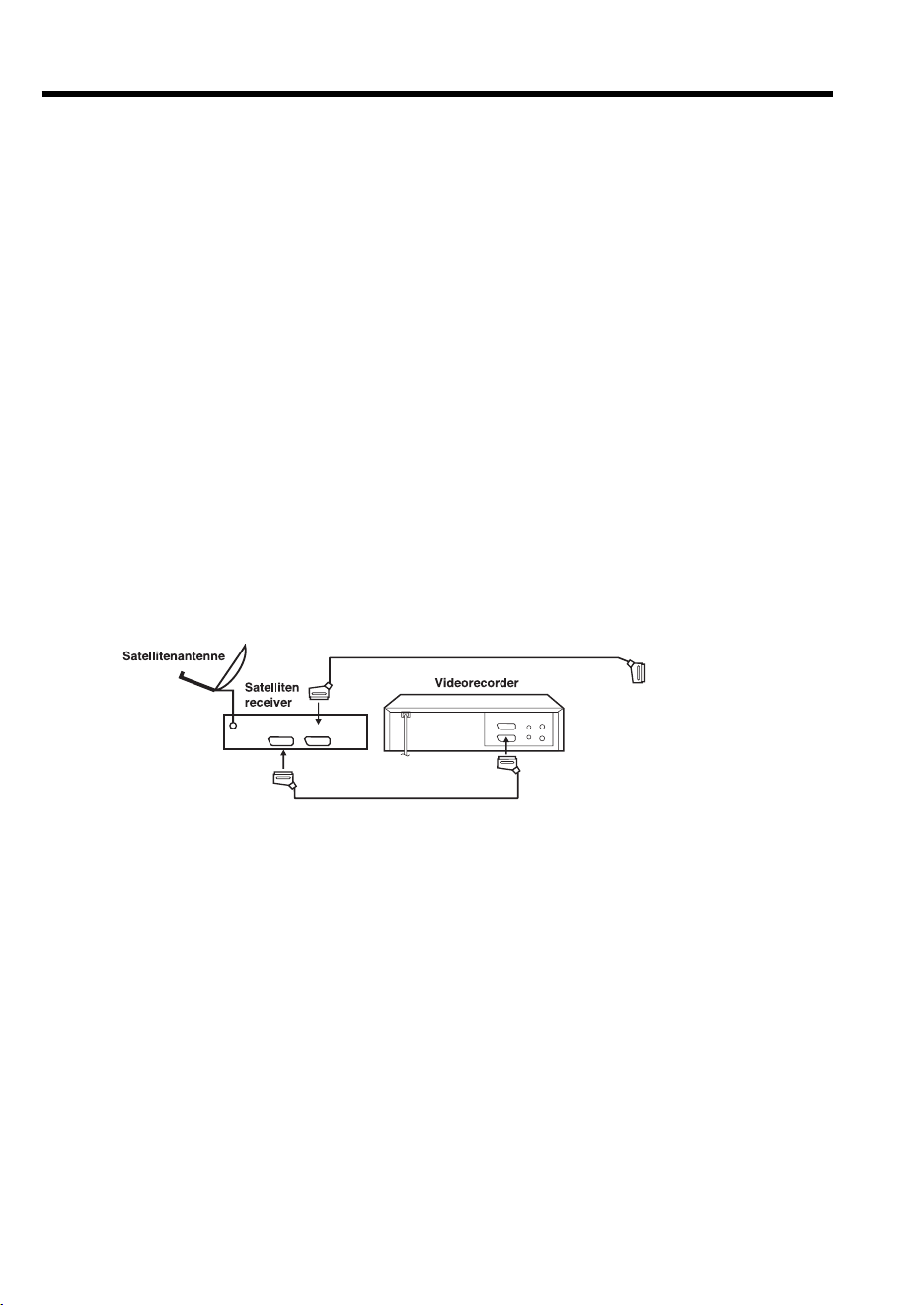

Receiver/Player mit SCART-Ausgang schließen Sie an die SCART-Buchse an. Verwenden Sie ein dickes
SCART-Kabel von mindestens 1cm Durchmesser. Dünnere Kabel können sichtbare Bildstörungen. Im
SETUP-Menü des Receivers/Players stellen Sie ein: Videosignal: RGB, TV-Format: 16:9, Die Lautstärke des
Receivers/Players stellen Sie auf Maximum. Die gewünschte Lautstärke stellen Sie nur am TV-Gerät ein.
Wenn es aus den TV-Lautsprechern brummt oder rauscht, wenn die Bildqualität sehr schlecht ist, dann über­prüfen sie obige Einstellungen am Receiver/Player.
Wenn Sie Hilfe zur Einstellung des Receivers/Players benötigen, schauen Sie bitte in seine Bedienungsanleitung
oder fragen Sie Ihren Händler oder den Hersteller des Receivers/Players. Das gewünschte TV-Programm und
den Videotext wählen Sie mit der Fernbedienung des Receivers. Es ist generell nicht möglich, TV-Programme
eines Receivers in einem TV-Gerät zu speichern. Falls das TV-Gerät nicht automatisch auf SCART umschaltet,
wählen Sie den Eingang bitte manuell, wie auf Seite 13 beschrieben.

(zum TV-Gerät)

VCR

TV

(Kabel u. Geräte nicht mitgeliefert)

29

Anschluss anderer Geräte

2. Anschluss an digitale Audio-Verstärker

Verbinden Sie den Digital-Verstärker mit einem Cinch-Kabel (nicht mitgeliefert) mit dem Digital-Audio­ Ausgang des TV-Gerätes.

(Cinch-Kabel, nicht mitgeliefert)

COAXIAL
AUDIO OUT

TV (Rückseite)

3. Videoplayer oder Camera an CVBS1 anschließen

CVBS1-Eingang wählen (siehe Seite 13).

A/V-Ausgang

(A/V-Kabel, nicht mitgeliefert)

4. DVD player mit Componenten-Ausgang anschließen

YPBPR1-Eingang wählen (siehe S.13).

Digital-Verstärker

Camcorder

(Beispiel)

TV (Seite)

Audiokabel

(nicht mitgeliefert)

TV (Rückseite)

Videokabel (nicht mitgeliefert)

Zum Stereo-Analog-

Audio Ausgang

YPbPr

Zum Componenten­Ausgang

COMPONENTEN-

Zum

Eingang

DVD player

Hinweis(e):

Der Componenten-Eingang unterstützt folgende Formate: 576p/i@50Hz, 480p/i@60Hz, 720p@50/60Hz

•
1080i@50/60Hz.
Kopiergeschützte PayTVHD-Signale aus HD-Receivern oder HD-Playern werden entweder nicht über

•
Component übertragen, oder sie werden vom zuspielenden Gerät in niedriger Auflösung (576i oder p)
übertragen.

30

Fehlersuche

Prüfen Sie bitte folgende Punkte, bevor Sie Ihr Gerät zum Service geben:

Symptom Mögliche Lösung Seite

Kein Bild, kein Ton. Das Gerät wurde durch versehentliches Berühren der

Das Einschalten funktioniert
nicht.

Die Betriebsanzeige leuchtet
nicht blau, obwohl der Fernse­her eingeschaltet ist.

Mit analogem Kabelanschluss
unscharfes Bild, die Farben
laufen ineinander oder das
Bild schwimmt.

Gerät schaltet aus, wenn im
Tunerbetrieb nichts empfangen
wird

Ton zu leise oder Rauschen
oder Brummen aus den
Lautsprechern bei Receiver/
Player-Betrieb.

Kein Bild oder kein Ton bei
HDMI-Verbindung.

Horizontale Balken laufen
durchs Bild. Einige Sender
haben ein schlechtes Bild.

Verzerrtes Bild. Taste ‘Picture Size’ so oft drücken, bis die Verzerrung behoben ist.
SCART-Bild verschoben,

Farben stimmen nicht.
Schwarze Balken oben u. unten

u. rechts u. links.
Rechts oder links oder bei

beiden Lautsprechern: kein Ton,
Ton setzt aus.

Rot-, Grün- oder Blaustich.
Rot, Grün oder Blau fehlt oder
Bild schwarz.

Ein DVB-Sender zeigt
Bildstörungen mit Klötzchen.

Bei DVB-T-Empfang setzt ab
und zu der Ton kurzzeitig aus.

Manche digitale Programme
werden nicht angezeigt.

Keine Farbe oder Bild schwarz. AV-Eingang auf Auto einstellen. 25
TV-Gehäuse knackt (macht

Geräusche) bei Erwärmung
oder Abkühlung.

Helligkeit, Farbe u. Kontrast
ändern sich, je nach Blickwinkel.

Das Bild flackert bei Kamera­schwenks.

REC-Taste funktioniert nicht. REC ist bei diesem TV-Modell nicht verfügbar.

Es kann vorkommen, dass einige nicht aktive Pixel in Form von fixen blauen, grünen oder roten Punkten am Bildschirm

•
auftauchen. Das ist kein Produktionsfehler. Es ist nach dem Stand der Technik nicht vermeidbar und allgemein üblich
Die max. Anzahl der nicht aktiven Pixel ist in der ISO-Norm 13406-2, Klasse 2 festgelegt.

ausgeschaltet. Schalten Sie es mit der
wieder ein.
Mit der Taste INPUT SELECT den gewünschten Eingang wählen.
Oder: das Gerät ca. 1 Minute lang vom Strom trennen.

Schalten Sie zuerst den Netzschalter ein. Warten Sie danach ca. 5 Sekunden.
Dann erneut versuchen.

Im Menü ‘Einstellungen/Andere Einstellungen’ stellen Sie neben Betriebs-LED
‘Ein’ ein. Die Stellung ‘Aus’ nutzen Sie nur, wenn Sie mit der Bedienung des
TV-Gerätes vollständig vertraut sind.

Die Bildqualität kann nicht besser sein, als die des zugeführten Signales. Abhilfe:
Verwenden Sie zum TV-Empfang einen digitalen Kabelanschluss (DVB-C).

Das ist normal. Wenn im Tunerbetrieb 15 Minuten lang nicht empfangen wird,
schaltet das Gerät in STANDBY aus.

Lautstärke am Receiver/Player auf Maximum stellen.

HDMI-Verbindungen tauschen untereinander HDCP- Informationen aus.
Manchmal verstehen sich die verschiedenen Geräte nicht auf Anhieb. Schalten
Sie das zuspielende Gerät aus und wieder ein oder ziehen sie das HDMI-Kabel
heraus und stecken es wieder ein.
Verwenden Sie ein fabrikneues HDMI-Kabel mit max. 5m Länge. Im Menü des
zuspielenden Gerätes führen Sie einen RESET aus. Beachten Sie dazu die
Bedienungsanleitung des zuspielenden Gerätes. Installieren Sie die neueste
Firmware von der Website des Geräteherstellers auf dem zuspielenden Gerät.

Prüfen Sie die Antennenanlage. Verwenden Sie ein fabrikneues
Antennenkabel mit hochwertiger Schirmung.

Im Menü des zuspielenden Gerätes Videosignal RGB einstellen.

Taste ‘Picture Size’ so oft drücken, bis die Balken verschwunden sind. Nicht
alle TV-Sender unterstützen immer die automatische Einstellung.

Wackelkontakt im SCART-Kabel. Neues SCART-Kabel versuchen. Oder:
Fehler im angeschlossenen Gerät, anderes SCART-Gerät versuchen.

Wackelkontakt im SCART-Kabel. Neues SCART-Kabel versuchen. Oder:
Fehler im angeschlossenen Gerät, anderes SCART-Gerät versuchen.

Manche Sender verwenden eine sehr geringe Datenrate.
Dann sind Bildstörungen normal und nicht zu vermeiden.

Bei unzureichendem Empfang möglich. Verwenden Sie eine größere
Antenne oder einen geeigneteren Antennenstandort.

Die Antenne ist zu weit vom Sender entfernt.

Kein Grund zur Sorge. Das ist normal und bei Kunststoffgehäusen nicht
vollständig vermeidbar.

Kein Grund zur Sorge. Das ist normal für alle LCD-TV-Geräte.

Im Menü ‘Einstellungen/Andere Einstellungen’ stellen Sie neben ‘Bewegung
100Hz’ einen anderen Wert als ‘Aus’ ein.

-Sensortaste oder der Fernbedienung

-Sensortaste

8

13

8

16

11

31

Technische Daten

TV32... TV42... TV46...

Tuner-Farb-System: Analog: PAL (B/G, D/K, I/I), SECAM(B/G, D/K), SECAM(L)

Videofarbsystem: PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60

Senderspeicher:
Empfangsbereich: Analog: 45,75~858MHz

LCD: TFT Active Matrix Colour LCD, Pixelfehlerklasse: ISO 13406-2, Klasse 2

HDMI Eingang: HDMI kompatibel (type A Stecker), HDCP kompatibel

Audio-Ausgangsleistung ca.:

ALLGEMEIN

Stromversorgung: AC 220-240V, 50Hz
Energieeffizienzklasse: C
sichtbare

Bildschirmdiagonale:
Leistungsaufnahme EN60065
Leistungsaufnahme im Ein-

Zustand (1062-2010):
jährlicher Energieverbrauch*: 107 kWh/Jahr 185 kWh/Jahr 200 kWh/Jahr
Leistungsaufnahme im

Bereitschafts-Zustand:
mit Netzschalter aus: 0W
physische

Bildschirmauflösung:
Gewicht (ohne Zubehör) ca.: 8,4 kg 15,8 kg 18 kg
Abmessungen ca.: 79(W)x55(H)x18(D)cm 102(W)x68(H)x26(D)cm
Umgebungstemperatur: Betrieb: 5°C ~ 40°C Lagerung: –20°C ~ 60°C
Luftfeuchtigkeit:

MITGELIEFERTES ZUBEHÖR

2 Batterien (AAA/R03/UM-4), Fernbedienung, Standfuß, Schrauben für Standfuß (TV32...: x 5/TV42.../TV46...: x 4)

* Energieverbrauch in kWh/Jahr, auf der Grundlage eines täglich vierstündigen Betriebs des Fernsehgeräts

an 365 Tagen.
Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Fernsehgeräts ab.

Das Energielabel (nur mitgeliefert, wenn für dieses Modell verfügbar) zeigt die Leistungsaufnahme nach
EUVerordnung 1062/2010.

Technische Änderungen vorbehalten!

Digital: DVB-T, DVB-T HD(H.264), DVB-C, DVB-C HD(H.264)

2000 Service insgesamt für Analog und Digital

Digital: E2~E69

Bildwiederholfrequenz: 50/60 Hz

Unterstützte Modi: 50Hz: 576i/576p/720p/1080i/1080p
60Hz: 480i/480p/720p/1080i/1080p
24Hz: 1080p
HDMI Audio: 2-Kanal PCM, 32/44.1/48 kHz, 16/20/24 bps 16/20/24 bits per sample

2x 10W Musikleistung 2x 10W Musikleistung +15W Musikleistung

80 cm / 32 Zoll 107 cm / 42 Zoll 117 cm / 46 Zoll

75W 135W 151W

73W 127W 137 W

< 0.45 W

1920 Pixel (horizontal) x 1080 Pixel (vertikal)

112(W)x75(H)x26(D)cm

Geringer als 80%rF

32

Garantie

Was

Wo

Warum

Notieren Sie bitte hier Modellbezeichnung und Seriennummer. Beides finden Sie auf der Rückseite des
Produktes auf dem Typenschild. Diese Daten werden benötigt, wenn Sie Fragen zu dem Produkt haben.

Model: TV-..............................................................................

Neuwaren-Herstellergarantie (nur gültig in Verbindung mit dem Kaufbeleg).
Sollte sich innerhalb von 24 Monaten ab dem Kaufdatum ein Fabrikationsmangel zeigen, so
wird das Produkt kostenlos nachgebessert. Nach Wahl des Herstellers erfolgt die Nachbesserung
durch Reparatur oder Austausch gegen ein gleichartiges Produkt. Weitergehende Ansprüche
ergeben sich aus dieser Garantie nicht. Die gesetzlichen Gewährleistungsansprüche an den
Verkäufer bleiben ansonsten unberührt. Wird eine Garantieleistung erbracht, so verlängert sich
die Garantie dadurch nicht. Diese Herstellergarantie gilt nur für ungebrauchte Neuware, die
erstmalig in den Verkauf gelangt ist. Sie ist beschränkt auf das Gebiet der Bundesrepublik
Deutschland. Für die Fehlerfreiheit gebraucht gehandelter Ware haftet der Verkäufer im Rah­men der gesetzlichen Gewährleistung.

Vermuten Sie während der Garantiezeit einen Fabrikationsfehler dieses ORION-Produktes,
wenden Sie sich bitte an folgende Service-Nummer des Herstellers:

Hersteller und Garantiegeber: ISP KG / Max-Planck-Str. 20 / 63303 Dreieich
Tel.:

0180-5674664 (Mo.-Fr.: 08:00-12:00 u. 13:00-15:30 Uhr)

(14ct/min aus dem deutschen Festnetz, Mobilfunk max. 42ct/min.)

Erkennt der Hersteller während der Beratung einen Fabrikationsfehler dieses Produktes, und
stimmt damit Ihrer Vermutung zu, so veranlasst er innerhalb der Garantiezeit eine kostenlose
Serviceleistung (Nachbesserung) zur Behebung des Fehlers.

Serial-No.: .....................................................................................

Allgemeine Besonderheiten der LCD-Technologie:

LCD-TV-Geräte eignen sich nicht zur kontinuierlichen dauerhaften Wiedergabe von Standbildern. Standbi­lder treten z.B. auf, wenn JPEG-Dateien, Videotext oder Internet-Web-Seiten angezeigt werden. Fortdauernd
gezeigte Standbilder können in den Bildschirm einbrennen und als Geisterbilder sichtbar bleiben. Wenn ein
Standbild einbrennt, so ist dies kein Mangel im Sinne der Gewährleistung einer mangelfreien Beschaffenheit
der Ware. Vermeiden Sie folgende Anwendungen, um das Einbrennen von Standbildern zu verhindern:

•

Fortdauernde kontinuierliche Wiedergabe sich wiederholender Szenen, z.B: Newsticker von Nachrichten
Kanälen, Videotext-Seiten, PC-Anwendungen, Spiele-Konsolen.

Pixelfehler:

Das hier verwendete Panel (der Bildschirm) ist entsprechend der Norm ISO 13406-2 Klasse 2 gefertigt.
Diese Norm beschreibt, wieviele Pixel maximal dunkel bleiben, dauerhaft leuchten oder flackern dürfen. Es
ist gewährleistet, dass die in dieser Norm genannte Pixelfehlerzahl nicht überschritten wird.

G12/08

33

Mitgelieferten Standfuß montieren

Mitgelieferten Standfuß montieren

Hinweise:

•

Stellen Sie sicher, dass das TV-Gerät nicht mit dem Strom verbunden ist.

• Einen Tisch mit einer weichen Decke als Unterlage vorbereiten (siehe Bild).

•

Vorsicht ! Nicht auf den Bildschirm drücken - Glasbruchgefahr!

So gehen Sie vor:

1) TV-Gerät mit der Vorderseite auf den Tisch legen.

2) Bodenplatte des Fußes wie in der Zeichnung ausrichten.
Hinweis: Die Platte passt nur in einer Richtung, eventuell um 180° drehen, damit es passt.

3) Bodenplatte vorsichtig aufsetzen und mit den mitgelieferten Schrauben festschrauben.

TV32...

TV42... / TV46...

Standfuß demontieren

Zur Wandmontage muss der Fuß demoniert werden. Entfernen Sie dazu Schrauben (N, siehe Seite 11)
auf der Rückseite. Nehmen Sie den Fuß komplett ab.

Warnung (TV46...)

Um Verletzungen zu vermeiden, sollte dieser Apparat sicher auf dem Boden/ an der Wand in
Übereinstimmung mit der Installationsanleitung befestigt werden.

1. Bitte benutzen Sie zwei starke Schnüre der Länge des Abstandes A zwischen der Rückwand

der Einheit und der Wand.

2. Bitte knoten Sie die Schnüre fest, wie unten in der Zeichnung.

Schnur

Schraube

34

Klemme

A

Schnur

Lizenzhinweise

* DVB und die DVB-Logos sind ein eingetragenes Warenzeichen des DVB-Projekts.

* Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen

von Dolby Laboratories. (TV32...H/TV42...H/TV46...H)

* DIESES PRODUKT WURDE IM RAHMEN DER AVC-PATENT-PORTFOLIO-LIZENZ LIZENZIERT

FÜR DIE PRIVATE NUTZUNG DURCH EINEN VERBRAUCHER ODER FÜR EINEN ANDEREN
UNBEZAHLTEN ZWECK ZUR (i) CODIERUNG EINER VIDEO-DATEI GEMÄSS DER AVC-NORM
(“AVC-VIDEO”) UND/ODER (ii) ZUR DECODIERUNG EINES AVC-VIDEOS, WELCHES DURCH EINEN
VERBRAUCHER FÜR DEN PRIVATEN GEBRAUCH CODIERT WURDE UND/ODER VON EINEM
VIDEO-ANBIETER ZUR VERFÜGUNG GESTELLT WIRD, DER ZUR BEREITSTELLUNG VON AVC­VIDEOS LIZENZIERT IST. HIERMIT WIRD KEINE LIZENZ FÜR IRGENDEINEN ANDEREN ZWECK
GEWÄHRT ODER IMPLIZIERT. WEITERE INFORMATIONEN ERHALTEN SIE VON MPEG LA, L.L.C.
SIEHE UNTER HTTP://WWW.MPEGLA.COM

* HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken bzw.eingetragene Marken

von HDMI Licensing LLC in den USA und anderen Ländern.

35

J3DH0901A SH

12/07

K
