Stimate client, vă mulţumim foarte mult pentru că ați achiziționat produsul nostru.
Vă rugăm, citiţi acest manual şi păstraţi-l cu atenţie, deoarece oferă informaţii importante privind
utilizarea în condiţii de siguranţă şi întreţinerea dispozitivului.
SCURTĂ DESCRIERE
Termostatul de cameră TE23 N permite controlul unei temperaturi confortabile a camerei în
modul de încălzire (sau de răcire), cu scopul de a economisi energie şi de a seta temperatura
camerei la un nivel corespunzător pentru ca dumneavoastră să vă simțiți confortabil. Funcţia de
control automat împotriva îngheţului va funcţiona la temperaturi sub +5 ° C şi va proteja
sistemul de încălzire împotriva daunelor cauzate de îngheţ.
Avertismente:
1) După îndepărtarea ambalajului asiguraţi-vă asupra integrității dispozitivului. Dacă există dubii
asupra acestuia, nu utilizați echipamentul şi contactați centrul nostru de asistență tehnică.
Materialele de ambalare (pungi de plastic, polistiren, capse, etc.) nu trebuie să fie lăsate la
îndemâna copiilor.
Atenţie: dispozitivul trebuie să fie utilizat numai de către persoane adulte responsabile.
Pentru propria lor siguranţă, copiii şi persoanele cu capacităţi mentale reduse nu trebuie să
utilizeze dispozitivul, cu excepţia cazului în care aceștia se află sub supravegherea unor
persoane adulte responsabile.
2) Acest dispozitiv va fi destinat numai utilizării pentru care a fost special construit şi anume
aceea de termostat. Producătorul nu poate fi tras la răspundere pentru eventualele daune
cauzate de utilizarea greşită sau de utilizarea incorectă a dispozitivului.
3) În cazul nefuncționării şi / sau al funcţionării defectuoase a dispozitivului, opriţi-l.
Pentru oricare servicii de reparaţie contactați numai centrul nostru de asistență tehnică şi
solicitați utilizarea pieselor de schimb originale. Nerespectarea celor menționate mai sus poate
compromite siguranţa dispozitivului.
4) Instalarea şi montarea dispozitivelor electrice trebuie să fie efectuate numai de către
electricieni calificaţi. Este absolute necesar să se respecte măsurile generale aplicabile de
siguranţă, cum ar fi: înainte de a începe orice operație aupra dispozitivului, opriţi sursa de
alimentare şi asigurați-vă împotriva pornirii.
Page 3

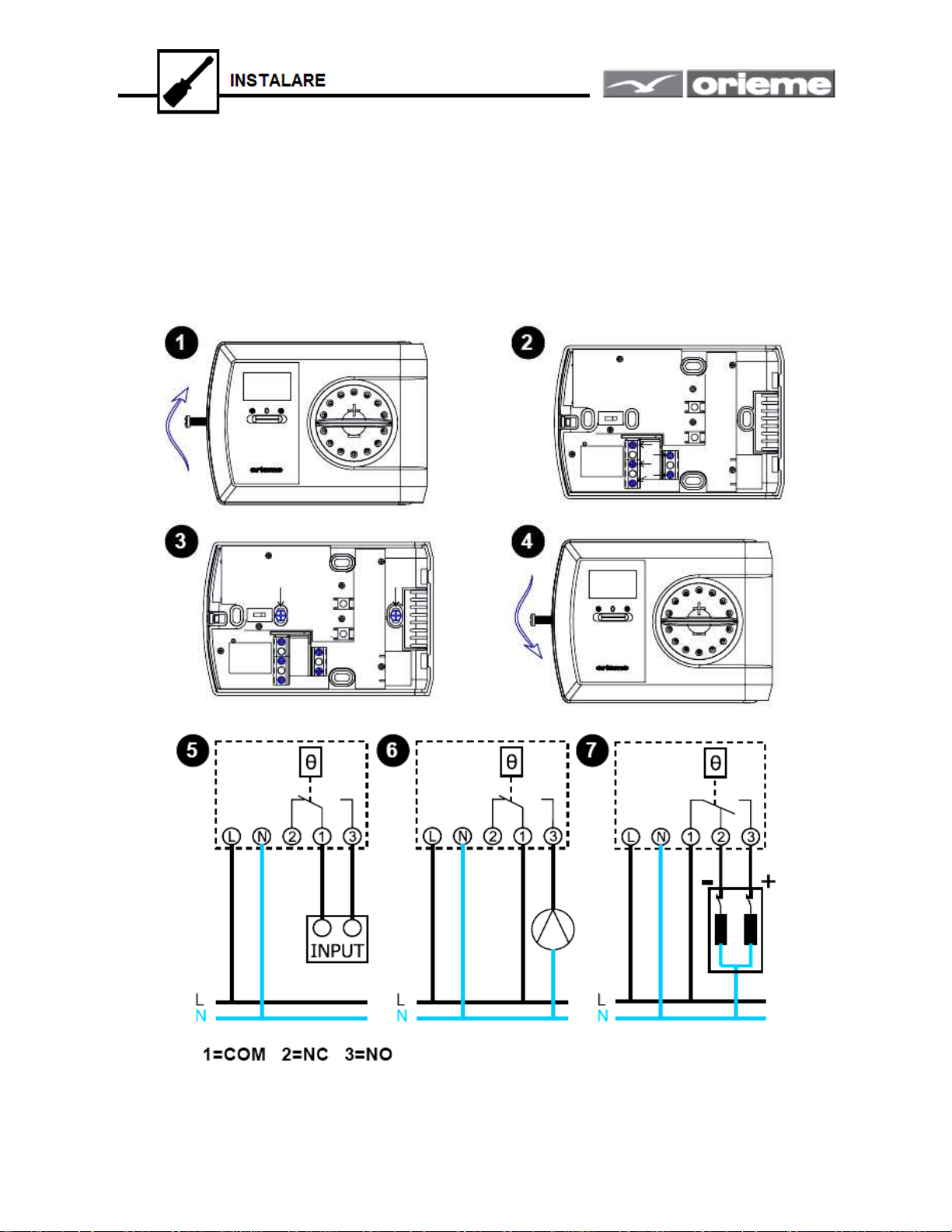

- Desfaceți carcasa din faţă şi spate cu o şurubelniţă, apoi scoateți carcasa din față (fig.
1).
- Conectaţi toate cablurile corect (NC = normal închis, NO = normal deschis, COM =
comun, L = linie, N = neutru) (fig. 2, 5, 6 și 7).
- Montați şi fixați pe perete carcasa din spate şi strângeți șuruburile în mod corespunzător
cu o şurubelniţă (fig. 3).
- Așezați carcasa din față în mod corespunzător şi fixați apoi de carcasa din spate cu o
şurubelniţă (fig. 4)
Page 4
Puteți alege două poziţii pentru jumper pin
care fixează oscilația termică: 0,4 sau 0,6° C.
: OFF (ÎNCHIS).
: Funcționare continuă la o temperatură de confort în modul de încălzire
(comutatorul termostatului deschide / închide supapa de încălzire).
: Funcționare continuă la o temperatură de confort în modul de răcire
(comutatorul termostatului deschide / închide supapa de răcire).
Când supapa de încălzire sau de răcire este deschisă,
atunci pe ecran va apărea simbolul .
- Reglați temperatura confortabilă cu ajutorul tastelor + şi -.
- Apăsaţi tastele + sau - (fig. 8): lumina ecranului va deveni albastra timp de 15 secunde (fig.
9).
- Dacă în timpul acestei perioade de 15 secunde veți apăsa din nou tastele + sau -, atunci
numărul de pe ecranul va clipi şi puteţi seta temperatura (fig. 10). Apoi aşteptaţi 10 secunde
şi pe ecran va fi afișată din nou temperatura camerei (fig. 11). Când supapa de încălzire sau
de răcire este deschisă, atunci pe ecran va apărea simbolul .
Page 5
Dimensiuni (LxHxl mm):
Tensiunea de funcționare:
Interval de reglare a temperaturii:
Interval de afișare a temperaturii:
Treaptă de reglare:
Capacitatea de comutare (contact comutator)
- la sarcini ohmice:
- la sarcini inductive cosϕ = 0,6:
Ieşire:
Moduri de funcționare:
Viteză ventiloconvector:
Funcție automată anti-îngheţ:
Temperatura mediului ambiant:
Oscilație :
Acuratețe temperatură:
Rezoluție afișaj:
Actualizare temperatură afișată:
Programare:
Clasa de protecție:
Indice de protecţie:
121x82x18
230 VAC 50Hz
5° C / +35° C
0° C / +40° C
0,5° C
max 6 A 250 V 50 Hz
max 2 A 250 Vac 50 Hz
flotantă
încălzire/răcire
-
+5° C
0° C / +40° C
0,4 / 0,6 ° C
+/- 1° C la 20° C
0,1° C
la fiecare 10 secunde
-
II
IP30
Page 6
Conform cu directivele UE privind compatibilitatea electromagnetică și tensiunile joase:
LVD: EN 60730-1, EN 60730-2-7, EN 60730-2-9.
EMC: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Dispozitivul se află sub rezerva modificărilor tehnice.
În mod normal termostatul nu necesită întreţinere specială. Dacă este necesar, eliminați praful
cu o cârpă moale, uscată sau umezită în apă caldă cu detergent, după caz.
Ne rezervam dreptul de a face, fără preaviz şi în orice moment, modificări ale produsului descris
în acest manual de instrucţiuni, ca rezultat al cercetării asupra dezvoltării tehnologice şi
capacității de reglementare a produsului.
Caracteristicile tehnice şi codurile de produs au fost transcrise cu acuratețe.
Prin urmare, nu putem fi considerați responsabili pentru eventualele erori.
