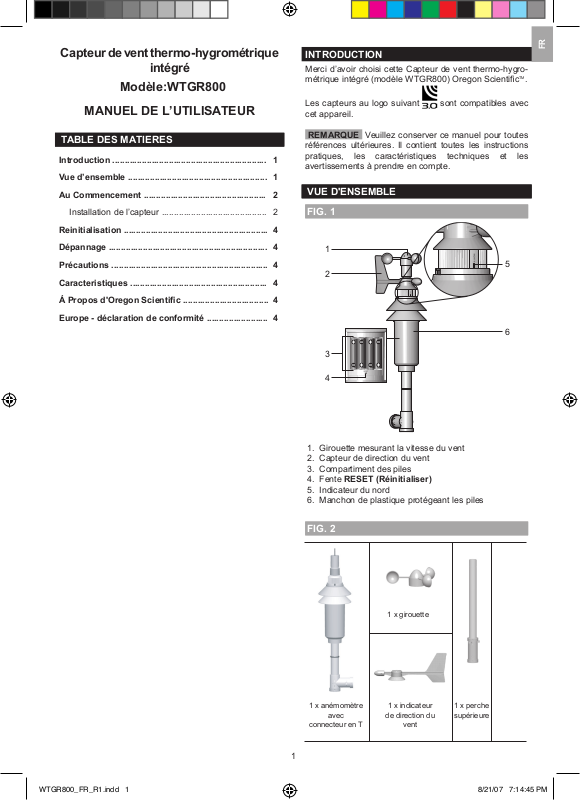

Capteur de vent thermo-hygrométrique

intégré

Modèle:WTGR800

MANUEL DE L’UTILISATEUR

TABLE DES MATIERES

Introduction ............................................................... 1

Vue d’ensemble ......................................................... 1

Au Commencement .................................................. 2

Installation de l’capteur ........................................... 2

Reinitialisation ........................................................... 4

Dépannage ................................................................. 4

Précautions ................................................................ 4

Caracteristiques ........................................................ 4

Á Propos d'Oregon Scientiﬁc ................................... 4

Europe - déclaration de conformité ......................... 4

INTRODUCTION

Merci d’avoir choisi cette Capteur de vent thermo-hygrométrique intégré (modèle WTGR800) Oregon ScientiﬁcTM.

Les capteurs au logo suivant sont compatibles avec cet appareil.

REMARQUE Veuillez conserver ce manuel pour toutes références ultérieures. Il contient toutes les instructions pratiques, les caractéristiques techniques et les avertissements à prendre en compte.

VUE D'ENSEMBLE

FIG. 1

1. Girouette mesurant la vitesse du vent

2. Capteur de direction du vent

3. Compartiment des piles

4. Fente RESET (Réinitialiser)

5. Indicateur du nord

6. Manchon de plastique protégeant les piles

FIG. 2

1 x girouette

1 x anémomètre

avec

connecteur en T

1 x indicateur

de direction du

vent

1 x perche supérieure

WTGR800_FR_R1.indd 1 8/21/07 7:14:45 PM

Page 2

1 x

perche

inférieure

2 x boulons enU2 x pieds de base

rectangulaires

3 x piquets 3 x tendeurs

4 x vis (Type A) 2 x vis (Type B)

4 x piles UM-3 / AA1 x embout

conique

1 x support de

plastique

1 x

perche

(milieu)

AU COMMENCEMENT

INSTALLATION DE L’CAPTEUR

L’capteur peut enregistrer jusqu’à 4 relevés:

• La vitesse et les directions du vent

• La température extérieure

• L’humidité relative extérieure

• La indice de chaleur, de la sensation de froid dûe au vent et du point de rosée

Le capteur est alimenté par des piles et peut transmettre les données à la station de base dans un champ de 100 m (328 pieds).

REMARQUE Pour obtenir de meilleurs résultats, assurez-vous que l’indicateur de direction du vent situé sur l’anémomètre pointe vers le nord, aﬁn d’obtenir des relevés exacts. Le capteur doit être également placé dans un espace ouvert sans arbres ni obstructions.

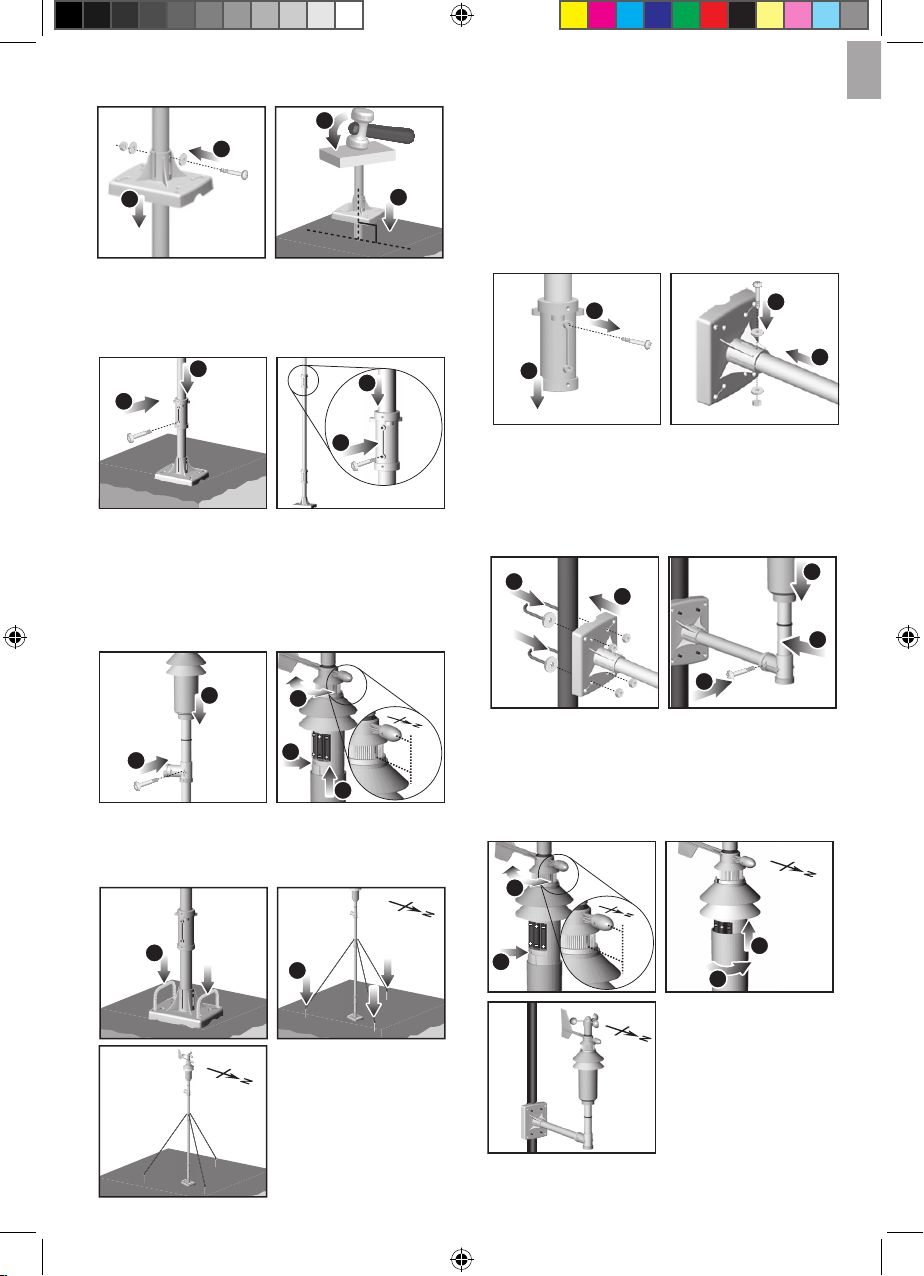

Installation du corps principal de l’anémomètre sur la perche d’acier:

1. Fixez le pointeur de direction au sommet de l’anémomètre.

2. Utilisez la vis (type B) pour le ﬁxer.

3. Fixez la girouette au sommet du pointeur de vent.

4. Utilisez la vis (type B) pour la ﬁxer.

5. Tenez l’anémomètre droit et tournez le manchon de protection vers la gauche pour le déverrouiller.

6. Enlevez le manchon de protection pour ouvrir le

compartiment des piles.

7. Insérez les piles (4 piles UM-3 / AA) dans le

compartiment, en respectant les polarités (+ /-) puis

appuyez sur RESET (Réinitialiser).

8. Remettez le manchon de protection pour fermer le compartiment.

9. Tournez le manchon vers la droite pour le verrouiller.

Installation du support de la perche d’acier:

1. Fixez l’embout conique à la base de la perche d’acier.

2. Visez l’embout à la perche dans le sens des aiguilles d’une montre.

3. Retirer la protection située sur le trou de la base de plastique.

4. Insérez la perche dans la base de plastique jusqu’à ce que le trou des vis s’aligne avec le support.

5. Utilisez les vis déjà attachées à la base à l’aide des rondelles et des boulons.

6. Utilisez l’embout pour commencer à insérer la perche d’acier perpendiculairement au sol.

AVERTISSEMENT Assurez-vous qu’il N’Y A PAS de câbles électriques / lignes à haute tension / conduites d’eau / gaz à l’endroit où vous installez la perche d’acier. N’enterrez pas la perche dans un sol rocheux, elle pourrait casser ou se plier. Fixez-la dans un sol plus mou.

7. Placez une cale de bois en haut de la perche. A l’aide d’un marteau, tapez sur la cale de bois pour

WTGR800_FR_R1.indd 2 8/21/07 7:14:59 PM

Page 3

enfoncer la perche perpendiculairement dans le sol

jusqu’à avoir atteint la base.

8. Assemblez la perche (moyenne) en haut de la perche inférieure.

9. Utilisez les vis pour la ﬁxer.

10. Assemblez la perche supérieure sur la perche moyenne.

11. Utilisez les vis pour la ﬁxer.

12. Assemblez le corps principal de l’anémomètre sur la perche supérieure. Utilisez la vis (type B) pour le ﬁxer.

13. Ouvrez le compartiment des piles.

14. A l’aide d’un compas, tournez la partie direction du vent jusqu’à ce que l’indicateur NORD pointe vers le nord.

15. Appuyez sur

RESET.

16. Fermez le compartiment des piles.

17. Insérez dans le sol les 2 pieds de base rectangulaires pour ﬁxer fermement la perche.

18. Pour garder la perche stable, utilisez les 3 piquets pour ﬁxer fermement les tendeurs au sol.

Installation du corps principal de l’anémomètre sur une perche existante:

1. Retirez la vis qui ﬁxe le connecteur plastique au bout de la perche supérieure.

2. Enlevez le connecteur plastique.

3. Détachez la base plastique de la perche d’acier si préliminairement installée.

4. Assemblez-la au bout de la perche d’acier à l’aide des vis d'ores et déjà attachées sur la base, utilisez les rondelles et les boulons pour la ﬁxer.

5. Montez la base plastique sur la perche existante.

6. A l’aide des deux boulons en U, des quatre rondelles et des boulons, sécurisez la base de la perche.

7. Assemblez horizontalement le corps principal du capteur sur la perche.

8. Utilisez les vis pour la ﬁxer.

9. Ouvrez le compartiment des piles.

10. A l’aide d’un compas, tournez la partie direction du vent jusqu’à ce que l’indicateur

NORD pointe vers le

nord.

11. Appuyez sur

RESET.

12. Fermez le compartiment des piles.

13. Tournez le manchon vers la droite pour le verrouiller.

WTGR800_FR_R1.indd 3 8/21/07 7:15:34 PM

Page 4

REINITIALISATION

Appuyez sur RESET pour que l’appareil revienne aux réglages par défaut.

DEPANNAGE

PROBLEME SYMPTOME SOLUTION

Sonde sans ﬁl

Relevés anormaux / étranges

Appuyer sur

RESET

Impossible de localiser la sonde sans ﬁl

Vériﬁer les piles

Vériﬁer l’emplacement

Impossible de changer de canal

Vériﬁer les sondes. Une seule sonde ne fonctionne

Les données ne correspondent pas à l’appareil principal

Lancer une recherche manuelle

PRECAUTIONS

• Ne pas soumettre le produit à une force excessive, au choc, à la po uss ière, aux cha ngements de température ou à l’humidité.

• Ne pas couvrir les trous de ventilation avec des journaux, rideaux etc.

• Ne pas immerger le prod uit dans l’eau. Si vous renve rsez du li quide sur l’app areil , séc hez-l e immédiatement avec un tissu doux.

• Ne pas net toyer l’appareil avec de s matér iaux corrosifs ou abrasifs.

• Ne pas trafiquer les com posan ts internes. Cela invalidera votre garantie.

• N’utilisez que des piles neuves. Ne pas mélanger des piles neuves et usagées.

• Les images de ce manuel peuvent dif férer de l’aspect réel du produit.

• Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu’il soit collecté séparément pour un traitement adapté.

• Le po ser sur cer taine s surfac es en bo is pe ut end ommager la finition du meu ble , et Oreg on Scientiﬁc ne peut en être tenu responsable. Consultez les mises en garde du fabricant du meuble pour de plus amples informations.

• Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant.

• Ne pas jeter les piles usagées dans les containers mun icipaux non adapt és. Ve uil lez effec tuer le tri de ces ord ures pour un traite ment adapté si nécessaire.

• Veuillez remarquer que certains app arei ls sont équipés d’une bande de sécurité. Retirez la bande bande ducompartiment des piles avant la première utilisation.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modiﬁcations sans préavis.

CARACTERISTIQUES

TYPE DESCRIPTION

Poids

556 g (19,6 onces) sans les piles

Etendue de mesure de la température

-30°C à 60°C (-40°F à 140°F)

Résolution 0,1°C (0,2°F)

Gamme de l’humidité 25% - 90%

Résolution de l’humidité 1%

Fréquence du signal 433 MHz

Champ de transmission

100 m (328 pieds) sans obstruction

Nombre de canaux

1 pour le Vent et 1 pour la température et l’humidité

Alimentation 4 piles UM 3 (AA) 1,5 V

À PROPOS D’OREGON SCIENTIFIC

Pour plus d‘informations sur les produits Oregon Scientiﬁc France, rendez-vous sur notre site:

www.oregonscientiﬁc.fr.

Si vous êtes aux Etats-Unis, vous pouvez contacter notre support consommateur directement sur le site:

www2.oregonscientiﬁc.com/service/support.asp

par téléphone au: 1-800-853-8883

Pour des renseignements internationaux, rendez vous sur le

site: www2.oregonscientiﬁc.com/about/international.asp

EUROPE - DÉCLARATION DE CONFORMITÉ

Par la présente, Oregon Scientiﬁc déclare que Capteur de vent thermo-hygrométrique intégré (

Modèle: WTGR800)

est conforme à la directive européenne 89/336/CE.

Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

PAYS CONCERNES RTT&E
