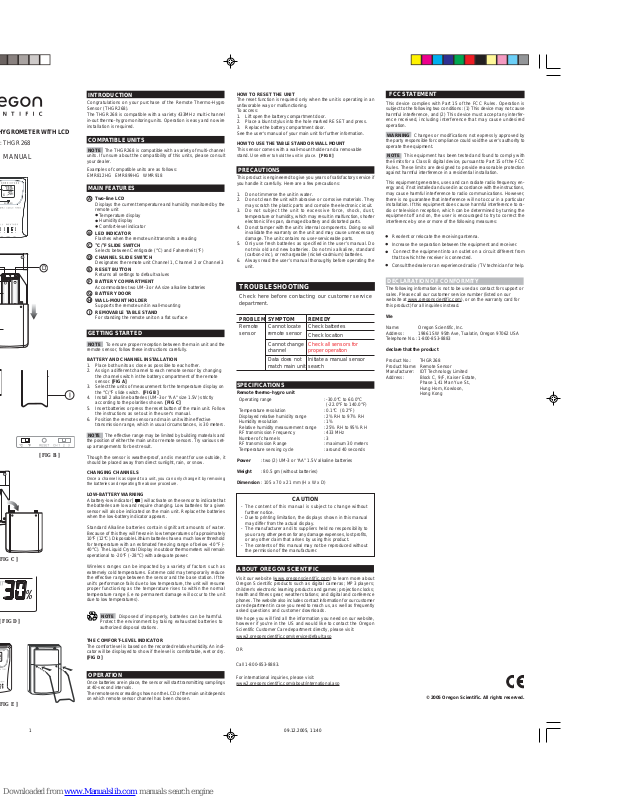

Oregon Scientific THGR268 User Manual

INTRODUCTION

Congratulations on your purchase of the Remote Thermo-Hygro
Sensor (THGR268).
The THGR268 is compatible with a variety 433MHz multi-channel
in-out thermo-hygro monitoring units. Operation is easy and no wire
installation is required.

COMPATIBLE UNITS

NOTE The THGR268 is compatible with a variety of multi-channel

units. If unsure about the compatibility of this units, please consult
your dealer.

Examples of compatible units are as follows:
EMR812HG EMR899HG WMR918

MAIN FEATURES

ATwo-line LCD

Displays the current temperature and humidity monitored by the
remote unit
Temperature display
Humidity display
Comfort-level indicator

B LED INDICATOR

Flashes when the remote unit transmits a reading

C °C/°F SLIDE SWITCH

Selects between Centigrade (°C) and Fahrenheit (°F)

D CHANNEL SLIDE SWITCH

Designates the remote unit Channel 1, Channel 2 or Channel 3

E RESET BUTTON

Returns all settings to default values

FBATTERY COMPARTMENT

Accommodates two UM-3 or AA size alkaline batteries

GBATTERY DOOR
HWALL-MOUNT HOLDER

Supports the remote unit in wall-mounting

I REMOVABLE TABLE STAND

For standing the remote unit on a flat surface

GETTING STARTED

NOTE To ensure proper reception between the main unit and the
remote sensor, follow these instructions carefully.

BATTERY AND CHANNEL INSTALLATION

1. Place both units as close as possible to each other.

2. Assign a different channel to each remote sensor by changing
the channel switch in the battery compartment of the remote
sensor. [FIG A]

3. Select the units of measurement for the temperature display on
the °C/°F slide switch. [FIG B]

4. Install 2 alkaline batteries (UM-3 or "AA" size 1.5V) strictly
according to the polarities shown. [FIG C]

5. Insert batteries or press the reset button of the main unit. Follow
the instructions as set out in the user's manual.

6. Position the remote sensor and main unit within effective
transmission range, which in usual circumstances, is 30 meters.

NOTE The ef fective range may be limited by building materials and
the position of either the main unit or remote sensors. Try various set­up arrangements for best result.

Though the sensor is weatherproof, and is meant for use outside, it
should be placed away from direct sunlight, rain, or snow.

CHANGING CHANNELS

Once a channel is assigned to a unit, you can only change it by removing
the batteries and repeating the above procedure.

LOW-BATTERY WARNING

A battery-low indicator [ ] will activate on the sensor to indicate that
the batteries are low and require changing. Low batteries for a given
sensor will also be indicated on the main unit. Replace the batteries
when the low-battery indicator appears.

Standard Alkaline batteries contain signifcant amounts of water.
Because of this they will freeze in low temperatures of approximately
10°F (12°C). Disposable Lithium batteries have a much lower threshold
for temperature with an estimated freezing range of below -40°F (­40°C). The Liquid Crystal Display in outdoor thermometers will remain
operational to -20°F (-28°C) with adequate power.

Wireless ranges can be impacted by a variety of factors such as
extremely cold temperatures. Extreme cold may temporarily reduce
the effective range between the sensor and the base station. If the
unit's performance fails due to low temperature, the unit will resume
proper functioning as the temperature rises to within the normal
temperature range (i.e no permanent damage will occur to the unit
due to low temperatures).

NOTE Disposed of improperly, batteries can be harmful.
Protect the environment by taking exhausted batteries to
authorized disposal stations.

THE COMFORT-LEVEL INDICATOR

The comfort level is based on the recorded relative humidity. An indi­cator will be displayed to show if the level is comfortable, wet or dry.

[FIG D]

OPERATION

Once batteries are in place, the sensor will start transmitting samplings
at 40-second intervals.
The remote sensor reading shown on the LCD of the main unit depends
on which remote sensor channel has been chosen.

HOW TO RESET THE UNIT

The reset function is required only when the unit is operating in an
unfavorable way or malfunctioning.
To access:

1. Lift open the battery compartment door.

2. Place a blunt stylus into the hole marked RESET and press.

3. Replace the battery compartment door.
See the user's manual of your main unit for further information.

HOW TO USE THE TABLE ST AND OR WALL MOUNT

This sensor comes with a wall-mount holder and a removable
stand. Use either to hold the unit in place. [ FIG E]

PRECAUTIONS

This product is engineered to give you years of satisfactory service if
you handle it carefully. Here are a few precautions:

1. Do not immerse the unit in water.

2. Do not clean the unit with abrasive or corrosive materials. They
may scratch the plastic parts and corrode the electronic circuit.

3. Do not subject the unit to excessive force, shock, dust,
temperature or humidity, which may result in malfunction, shorter
electronic life span, damaged battery and distorted parts.

4. Do not tamper with the unit’s internal components. Doing so will
invalidate the warranty on the unit and may cause unnecessary
damage. The unit contains no user-serviceable parts.

5. Only use fresh batteries as specified in the user ’s manual. Do
not mix old and new batteries. Do not mix alkaline, standard
(carbon-zinc), or rechargeable (nickel-cadmium) batteries.

6. Always read the user ’s manual thoroughly before operating the
unit.

SPECIFICATIONS

Remote thermo-hygro unit

Operating range : -30.0°C to 60.0°C

(-22.0°F to 140.0°F)
Temperature resolution : 0.1°C (0.2°F)
Displayed relative humidity range : 2% RH to 97% RH
Humidity resolution : 1%
Relative humidity measurement range : 25% RH to 95% RH
RF transmission Frequency : 433 MHz
Number of channels : 3
RF transmission Range : maximum 30 meters
Temperature sensing cycle : around 40 seconds

Power : two (2) UM-3 or “AA” 1.5V alkaline batteries
Weight : 80.5 gm (without batteries)
Dimension : 105 x 70 x 21 mm (H x W x D)

CAUTION

- The content of this manual is subject to change without
further notice.

- Due to printing limitation, the displays shown in this manual
may differ from the actual display.

- The manufacturer and its suppliers held no responsibility to
you or any other person for any damage expenses, lost profits,
or any other claim that arises by using this product.

-The contents of this manual may not be reproduced without
the permission of the manufacturer.

ABOUT OREGON SCIENTIFIC

Visit our website (www.oregonscientific.com) to learn more about
Oregon Scientific products such as digital cameras; MP3 players;
children's electronic learning products and games; projection clocks;
health and fitness gear; weather stations; and digital and conference
phones. The website also includes contact information for our customer
care department in case you need to reach us, as well as frequently
asked questions and customer downloads.

We hope you will find all the information you need on our website,
however if you're in the US and would like to contact the Oregon
Scientific Customer Care department directly, please visit:

www2.oregonscientific.com/service/default.asp

OR

Call 1-800-853-8883.

For international inquiries, please visit:
www2.oregonscientific.com/about/international.asp

© 2005 Oregon Scientific. All rights reserved.

FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) This device must accept any interfer­ence received, including interference that may cause undesired
operation.

WARNING Changes or modifications not expressly approved by
the party responsible for compliance could void the user’s authority to
operate the equipment.

NOTE This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency en­ergy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to ra­dio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

Consult the dealer or an experienced radio / TV technician for help.

DECLARATION OF CONFORMITY

The following information is not to be used as contact for support or
sales. Please call our customer service number (listed on our
website at www.oregonscientific.com), or on the warranty card for
this product) for all inquiries instead.

We

Name: Oregon Scientific, Inc.
Address: 19861 SW 95th Ave, Tualatin, Oregon 97062 USA
Telephone No.: 1-800-853-8883

declare that the product

Product No.: THGR268
Product Name: Remote Sensor
Manufacturer: IDT Technology Limited
Address: Block C, 9/F, Kaiser Estate,

Phase 1,41 Man Yue St.,
Hung Hom, Kowloon,
Hong Kong

AA / UM-3 1.5V

AA / UM-3 1.5V

D

TROUBLESHOOTING

Check here before contacting our customer service
department.

PROBLEM

SYMPTOM REMEDY

Remote Cannot locate Check batteries
sensor remote sensor

Check location

Cannot change Check all sensors for
channel proper operation

Data does not Initiate a manual sensor
match main unit search

INTRODUCCION

Felicitaciones por la compra del Sensor termohigr ómetro remoto
(THGR268).
El THGR268 es compatible con una variedad de unidades de control
higrotérmico para interior y exterior de varios canales de 433 MHz. La
operación es fácil y su instalación no requiere cables.

UNIDADES COMPATIBLES

NOTA: El THGR268 es compatible con una variedad de unidades

de varios canales. Si no está seguro de la compatibilidad de esta
unidad, comuníquese con su distribuidor.

Estos son ejemplos de unidades compatibles:
EMR812HG EMR899HG WMR918

CARACTERISTICAS PRINCIPALES

A LCD de dos líneas
Muestra los valores de temperatura y humedad actual controlados

por la unidad remota.

• Visualización de temperatura

• Visualización de humedad

• Indicador del nivel de comodidad
B

INDICADOR LED

Parpadea cuando la unidad remota transmite una lectura.
C INTERRUPTOR DESLIZABLE °C/°F

Selecciona entre grado Centígrado (°C) y Fahrenheit (°F)
D INTERRUPTOR DESLIZABLE DE CANALES

Sel ecciona entre el Canal 1, Canal 2 o Canal 3 del sensor

remoto.

E BOTON RESTABLECER
Vuelve todos los parámetros a los valores predeterminados.

F COMPARTIMIENTO DE BATERIAS
Usa dos baterías alcalinas UM-3 o AA.

G PUERTA DEL COMPARTIMIENTO DE BATERIAS
H SOPORTE PARA MONTAJE EN LA PARED

Se utiliza para fijar la unidad remota en la pared.
I SOPORTE DESMONTABLE PARA MESA

Se utiliza p ara apoyar la unidad remota sobre una superfici e

plana.

INICIO

NOTA: Para garantizar una recepción correcta entre la unidad principal

y el sensor remoto, siga con detenimiento estas instrucciones.

INSTALACION DE LA BATERIA Y DEL CANAL

1. Coloque ambas unidades lo más cerca posible entre sí.

2. Asigne un canal diferente a cada sensor remoto seleccionándolo
con el interruptor de canales ubicado en el compartimiento de
baterías del sensor remoto. [FIG. A]

3. En el interruptor deslizable oC/oF, seleccione la unidad de medida
para la visualización de temperatura. [FIG. B]

4. Instale 2 baterías alcalinas (UM-3 o “AA” de 1.5 V) siguiendo
estrictamente la indicación de polaridad. [FIG. C]

5. Instale las baterías o presione el botón Restablecer de la unidad
principal. Siga las instrucciones estipuladas en el manual del
usuario.

6. Ubique el sensor remoto y la unidad principal dentro del alcance
de transmis ión e fectiva, en circunsta ncias normales es de
30 metros (98 pies).

NOTA: Observe que los materiales de construcción y la posición
de la unidad principal o de los sensores remotos afectan el alcance
efectivo de la transmisión. Prueba varias disposiciones de instalación
para obtener mejores resultados.

Si bien el sensor es resistente a la intemperie y está diseñado para
ser utilizado en el exterior, no debe colocarse en lugares expuestos
a la luz solar directa, la lluvia o la nieve.

CAMBIO DE CANALES

Una vez asignado un canal a una unidad, únicamente podrá cambiarlo
extrayendo las baterías y repitiendo el procedimiento anterior.

ADVERTENCIA DE BATERIA BAJA
Un indicador de batería baja se activará en el sensor para indicar
que el nivel de energía de las baterías es bajo y que se deben
reemplazar. En la unidad principal, también aparecerá la indicación de
batería baja de un determinado sensor. Cuando aparezca el indicador
de batería baja, reemplácelas.

Las baterías alcalinas estándar contienen grandes cantidades de
agua. Por este motivo, puede ocurrir que se congelen en lugares
de baja temperatura, aproximadamente 12° C (-10° F). Las baterías
de litio desechables tienen un umbral mucho más bajo respecto a la
temperatura, se estima que se congelarán a temperaturas menores
de -40° C (-40° F). La pantalla de cristal líquido en los termómetros
para exterior seguirá funcionando a -28° C (-20° F) siempre que la
unidad tenga la energía adecuada.

El alcance del sistema inalámbrico se puede ver afectado por una
variedad de factores como las temperaturas extremadamente frías. El
frío extremo puede reducir temporalmente el alcance efectivo entre el
sensor y la estación base. Si el rendimiento de la unidad falla debido
a una temperatura baja, la unidad volverá a funcionar correctamente
cuando la temperatura suba y alcance un valor normal (es decir, la
unidad no sufrirá daños permanentes por las bajas temperaturas).

NOTA: Si las baterías se desechan en forma incorrecta,
pueden ser perjudiciales. Proteja el medio ambiente. Lleve las
baterías agotadas a los puestos de eliminación autorizados.

EL INDICADOR DEL NIVEL DE COMODIDAD
El nivel de comodidad está basado en la humedad relativa registrada.
En la pantalla, aparecerá la indicación del nivel de comodidad: có

-

modo, húmedo o seco. [FIG D]

[ FIG E ]

[ FIG C ]

TERMOHIGROMETRO REMOTO

CON PANTALLA LCD

Modelo: THGR268

MANUAL DEL USUARIO

[ FIG D ]

[ FIG A ]

[ FIG B ]

OPERACION

Una vez colocadas las baterías, el sensor comenzará a transmitir
muestras a intervalos de 40 segundos.
La lectura del sensor remoto que aparece en la pantalla LCD depende
del canal del sensor remoto que se haya elegido.

COMO RESTABLECER LA UNIDAD
La función restablecer únicamente es necesaria cuando la unidad
funciona mal o en forma incorrecta.
Para tener acceso:

1. Levante la puerta del compartimiento de la batería.

2. Coloque un punzón romo en el orificio donde dice RESTABLECER
y presione.

3. Vuelva a colocar la puerta del compartimiento de la batería.

Para obtener más información, consulte el manual del usuario de
la unidad principal.

COMO USAR EL SOPORTE PARA LA MESA O PARA EL
MONTAJE EN LA PARED
Este sensor viene con un soporte para montaje en la pared y un
soporte desmontable para la mesa. Use cualquiera de los dos para
colocar la unidad en el lugar que desee. [FIG. E]

PRECAUCIONES

Si el producto se manipula con el debido cuidado, le proporcionaré
años de servicio satisfactorio. A continuación se describen algunas
precauciones.

1. No sumerja la unidad en agua.

2. No limpie la unidad con materiales abrasivos o corrosivos. Pueden
rayar las piezas de plástico y corroer el circuito electrónico.

3. No some ta la unidad a fuer zas extrem as, golpes , p olvo,
temperatura o humedad. Tales condiciones pueden provocar
un mal fun cionamiento, menor vida út il respe cto al sistema
electrónico, daños en las baterías o piezas deformadas.

4. No golpee los componentes internos de la unidad. Al hacerlo,
anulará la garantía de la unidad y puede provocar daños. La
unidad no contiene piezas que el usuario pueda reparar.

5. Utilice únicamente baterías nuevas según las especificaciones
del manual de instrucciones. No mezcle pilas nuevas con usadas.
No mezcle pilas alcalinas, estándar (carbón-cinc), o recargables
(níquel-cadmio).

6. Antes de operar la unidad, lea detenidamente este manual de
instrucciones

E

SPECIFICACIONES

Termohigrómetro remoto

Intervalo de operación : -30° C a 60° C
(-22° F a 140° F)
Resolución de temperatura : 0.1° C (0.2° F)
Intervalo de humedad relativa
que se muestra en pantalla : 2% RH a 97% RH
Resolución de humedad : 1%
Intervalo de medición
de humedad relativa : 25% HR a 95% HR
Frecuencia de transmisión de
precipitaciones (RF) : 433 MHz
Número de canales : 3
Alcance de transmisión de
precipitaciones (RF) : 30 metros como máximo
Ciclo del sensor de temperatura : 40 segundos

aproximadamente

Energía : dos (2) baterías alcalinas UM-3 o “AA” de 1.5 V

Peso : 80.5 g (sin baterías)

Dimensiones : 105 x 70 x 21 mm (H x A x Prof.)

PRECAUCION

- El contenido de este manual está sujeto a cambios sin previo
aviso.

- Debido a l imitaciones de impresión, las pantallas que se
muestran en este manual pueden diferir de la pantalla real.

- El fabricante y sus distribuidores no serán responsables ante
usted o ante otras personas por los gastos a causa de daños,
por las ganancias perdidas, o por otros reclamos originados
a partir de la utilización de este producto.

- Está prohibida la reproducción del contenido de este manual
sin el consentimiento del fabricante.

ACERCA DE OREGON SCIENTIFIC

Visite nuestro siti o web (www.oregonscientific.com) para obtener
más informació n sobr e los product os de Oregon Scienti fic, po r
ejemplo, cámaras digitales, reproductores MP3, productos y juegos
de aprendizaje electrónicos para niños; relojes de proyección; equipos
para la salud y de gimnasia; estaciones meteorológicas y teléfonos
digitales y de conferencia. El sitio web también incluye información
de contacto a nuestro departamento de atención al cliente en caso
de que necesite comunicarse con nosotros, además de preguntas
frecuentes y descargas para clientes.

© 2005 Oregon Scientific. Todos los derechos reservados.

086L002222-162

DECLARACION DE LA FCC

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC.
El funcionamiento de la unidad queda sujeto a las dos condiciones
sigu ientes: (1) Es prob able que este disp ositivo no prov oque
interferencias perjudiciales y (2) Este dispositivo debe aceptar las
interfere ncias q ue recib a, inclu so las interfer encias q ue pueda n
provocar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o las modificaciones no aprobados en
forma expresa por los responsables del cumplimiento de las normas
pertinentes anulará la autoridad del usuario a operar el equipo.

NOTA: Este equipo ha sido probado y se comprobó que cumple
con los límites para un dispo sitivo digital Clase B confo rme a la
Parte 15 de las Reglas de la FCC. Estos límites están diseñados
para proporcionar protección contra interferencias perjudiciales en
una instalación residencial.

Este equipo genera, usa y puede irradiar energía de radiofrecuencia
y, si no se instala y utiliza de acuerdo a las instrucciones, puede
provocar interferencias perjudiciales en las comunicaciones de radio.
No obstante, no se garantiza que no se producirán interferencias en
una instalación en particular. Si este equipo provoca interferencias
perjudiciales en la recepción de radio o televisión, lo que puede
determinarse al encender o apagar el equipo, se recomienda que el
usuario intente corregirlas aplicando las siguientes medidas:

• Vuelva a orientar o a ubicar la antena receptora.

• Incremente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito distinto del
que utilizó para conectar el receptor.

• Consulte al distribuidor o a un técnico experto en radio/TV para
obtener ayuda.

DECLARACION DE CONFORMIDAD

La siguiente información no se utilizará como contacto para soporte
técnico o ventas. Para realizar todas sus consultas, llame a nuestro
número de atención al cliente (mencionado en nuestro sitio web
en www.oregonscientific.com o en la tarjeta de garantía de este
producto).

Nosotros

Nombre: Oregon Scientific, Inc.
Dirección: 19861 SW 95th Ave., Tualatin,

Oregon 97062 Estados Unidos

Número de teléfono: 1-800-853-8883

Declaramos que el producto

Número de producto: THGR268
Nombre del producto: Sensor remoto
Fabricante: IDT Technology Limited
Dirección: Block C, 9/F, Kaiser Estate,
Phase 1,41 Man Yue St.,
Hung Hom, Kowloon,
Hong Kong

AA / UM-3 1.5V

AA / UM-3 1.5V

C

E

D

F

G

Esperamos que en nuestro sitio web encuentre toda la información
que necesite, no obstante, si es residente de Estados Unidos y desea
comunicarse directamente con el departamento de Atención del cliente
de Oregon Scientific, visite:

www2.oregonscientific.com/service/default.asp

O

Llame al 1-800-853-8883.

Para consultas internacionales, visite:
www2.oregonscientific.com/about/international.asp

SOLUCION DE PROBLEMAS

Verifique aquí antes de comunicarse con nuestro departamento de
atención al cliente (consulte la sección Acerca de Oregon Scientific
para obtener detalles de contacto).

PROBLEMA SÍNTOMA SOLUCIÓN

Sensor No se puede ubicar Verifique las baterías

remoto el sensor remoto Verifique la ubicación

No se puede Examine todos los sensores para

cambiar el canal un funcionamiento adecuado

Los datos no Inicie una búsqueda manual

coinciden con de sensores

la unidad principal

THGR268_ML_SP_V3.indd 1 2005.12.9 11:25:09 AM
