T-16 / T-16G/ T-20
Автоматический режим
Постоянно включен
Селектор
3 или 4 кабеля
Выбор времени
Переключатель
режима
4
3
3 Кабеля
4 Кабеля
N 4
L
3
4
3
N 4
L
3
4
3
53.5 17.5
85
45
59

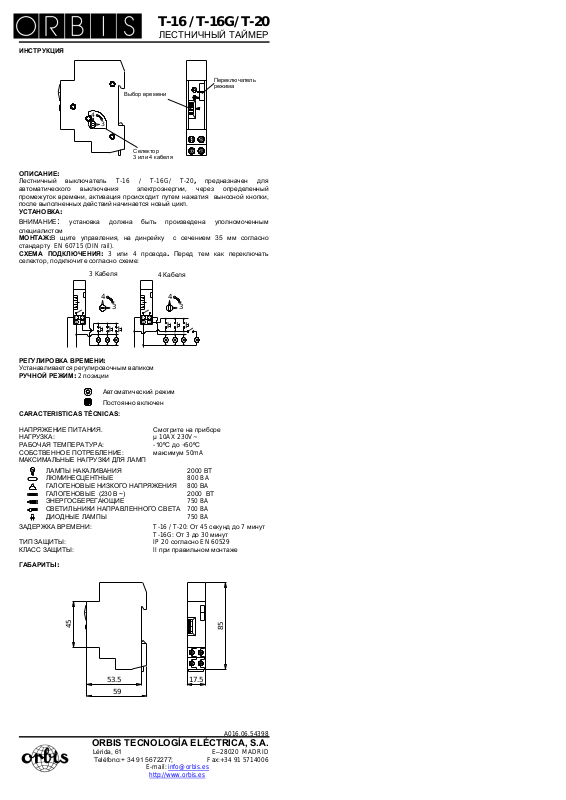

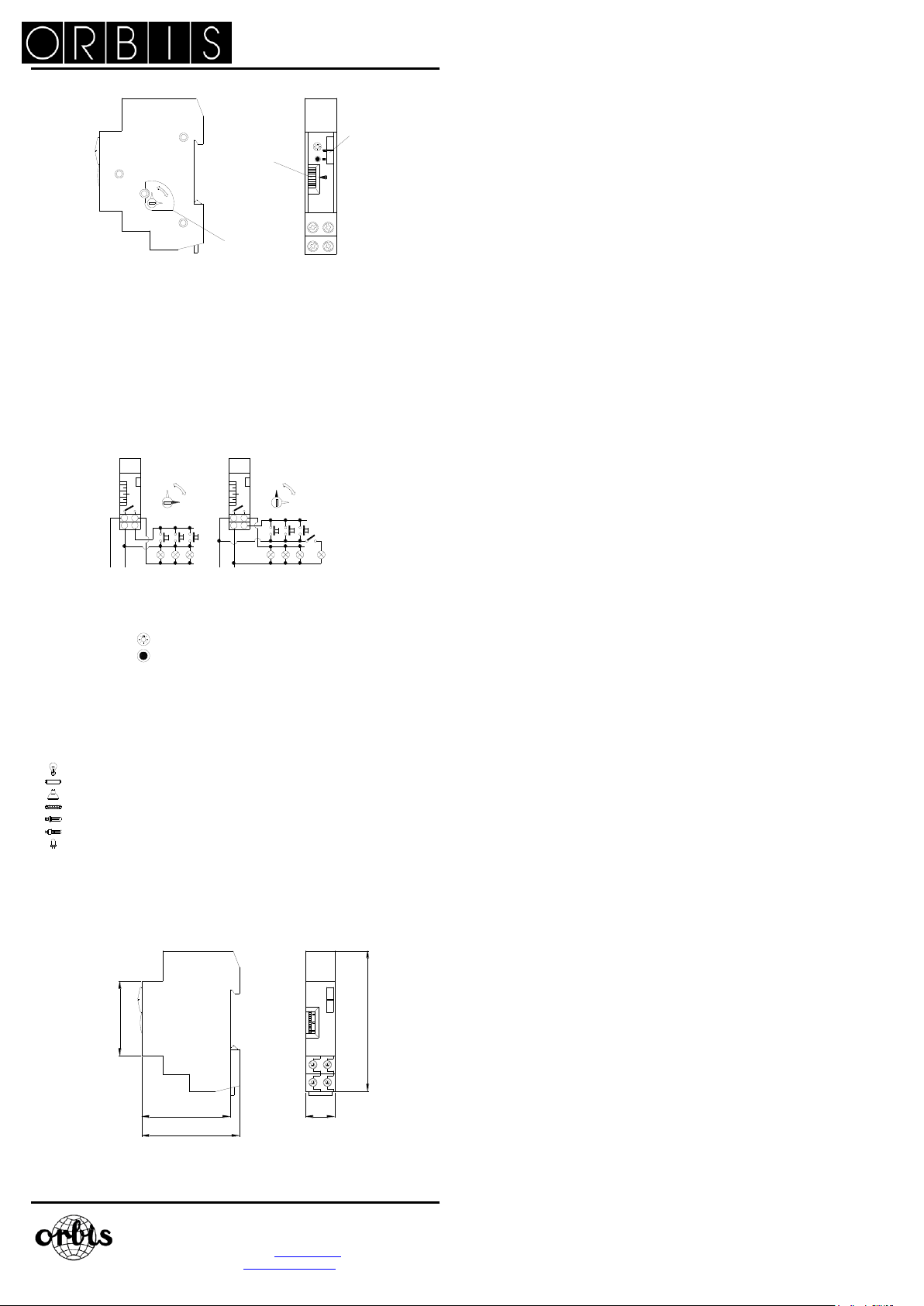

ИНСТРУКЦИЯ
ОПИСАНИЕ:
Лестничный выключатель T-16 / T-16G/ T-20, предназначен для
автоматического выключения электроэнергии, через определенный
промежуток времени, активация происходит путем нажатия выносной кнопки,
после выполненных действий начинается новый цикл.
УСТАНОВКА:
ВНИМАНИЕ: установка должна быть произведена уполномоченным
специалистом
МОНТАЖ:В щите управления, на динрейку с сечением 35 мм согласно
стандарту EN 60715 (DIN rail).
СХЕМА ПОДКЛЮЧЕНИЯ: 3 или 4 провода. Перед тем как переключать
селектор, подключите согласно схеме:
РЕГУЛИРОВКА ВРЕМЕНИ:
Устанавливается регулировочным валиком
РУЧНОЙ РЕЖИМ: 2 позиции
CARACTERISTICAS TÉCNICAS:
НАПРЯЖЕНИЕ ПИТАНИЯ. Смотрите на приборе
НАГРУЗКА: µ 10AX 230V~
РАБОЧАЯ ТЕМПЕРАТУРА: -10ºC до +50ºC
СОБСТВЕННОЕ ПОТРЕБЛЕНИЕ: максимум 50mA
МАКСИМАЛЬНЫЕ НАГРУЗКИ ДЛЯ ЛАМП
ЛАМПЫ НАКАЛИВАНИЯ 2000 ВТ
ЛЮМИНЕСЦЕНТНЫЕ 800 BA
ГАЛОГЕНОВЫЕ НИЗКОГО НАПРЯЖЕНИЯ 800 ВA
ГАЛОГЕНОВЫЕ (230 В ~) 2000 ВТ
ЭНЕРГОСБЕРЕГАЮЩИЕ 750 BA
СВЕТИЛЬНИКИ НАПРАВЛЕННОГО СВЕТА 700 BA
ДИОДНЫЕ ЛАМПЫ 750 BA
ЗАДЕРЖКА ВРЕМЕНИ: T-16 / T-20: От 45 секунд до 7 минут
T-16G: От 3 до 30 минут
ТИП ЗАЩИТЫ: IP 20 согласно EN 60529
КЛАСС ЗАЩИТЫ: II при правильном монтаже
ГАБАРИТЫ:
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
ЛЕСТНИЧНЫЙ ТАЙМЕР
E-mail: [email protected]
http://www.orbis.es
A016.06.54398
