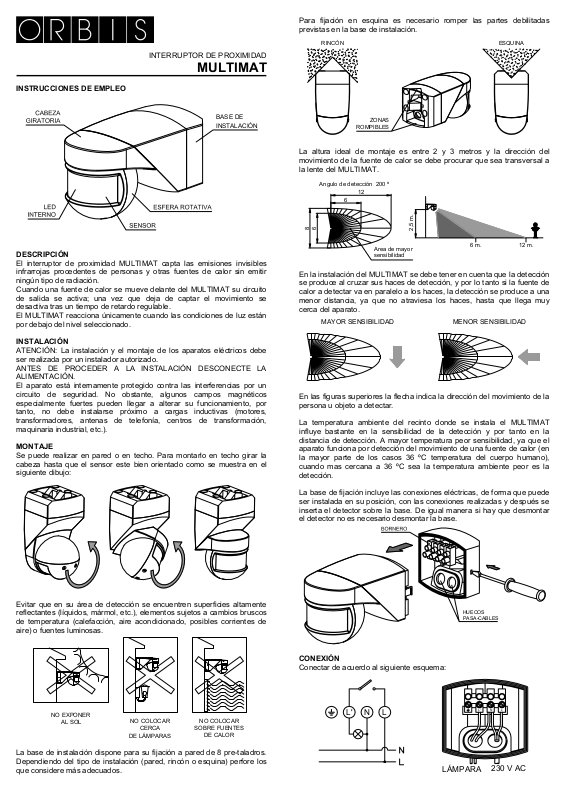

Page 1
INTERRUPTOR DE PROXIMIDAD
MULTIMAT
INSTRUCCIONES DE EMPLEO
DESCRIPCIÓN
El interruptor de proximidad MULTIMAT capta las emisiones invisibles
infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del MULTIMAT su circuito
de salida se activa; una vez que deja de captar el movimiento se
desactiva tras un tiempo de retardo regulable.
El MULTIMAT reacciona únicamente cuando las condiciones de luz están
por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe
ser realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un
circuito de seguridad. No obstante, algunos campos magnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por
tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, antenas de telefonía, centros de transformación,
maquinaria industrial, etc.).
MONTAJE
Se puede realizar en pared o en techo. Para montarlo en techo girar la
cabeza hasta que el sensor este bien orientado como se muestra en el
siguiente dibujo:
Evitar que en su área de detección se encuentren superficies altamente
reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos
de temperatura (calefacción, aire acondicionado, posibles corrientes de
aire) o fuentes luminosas.
La base de instalación dispone para su fijación a pared de 8 pre-taladros.
Dependiendo del tipo de instalación (pared, rincón o esquina) perfore los
que considere más adecuados.
NO EXPONER
AL SOL
NO COLOCAR
CERCA
DE LÁMPARAS
BASE DE
INSTALACIÓN
NO COLOCAR
SOBRE FUENTES
DE CALOR
Para fijación en esquina es necesario romper las partes debilitadas
previstas en la base de instalación.
RINCÓN
ESQUINA
ZONAS
ROMPIBLES
La altura ideal de montaje es entre 2 y 3 metros y la dirección del
movimiento de la fuente de calor se debe procurar que sea transversal a
la lente del MULTIMAT.
Angulo de detección 200 º
12
6
6
8
Area de mayor
sensibilidad
2,5 m.
6 m.
12 m.
En la instalación del MULTIMAT se debe tener en cuenta que la detección
se produce al cruzar sus haces de detección, y por lo tanto si la fuente de
calor a detectar va en paralelo a los haces, la detección se produce a una
menor distancia, ya que no atraviesa los haces, hasta que llega muy
cerca del aparato.
MENOR SENSIBILIDADMAYOR SENSIBILIDAD
En las figuras superiores la flecha indica la dirección del movimiento de la
persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el MULTIMAT
influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el
aparato funciona por detección del movimiento de una fuente de calor (en
la mayor parte de los casos 36 ºC temperatura del cuerpo humano),
cuando mas cercana a 36 ºC sea la temperatura ambiente peor es la
detección.
La base de fijación incluye las conexiones eléctricas, de forma que puede
ser instalada en su posición, con las conexiones realizadas y después se
inserta el detector sobre la base. De igual manera si hay que desmontar
el detector no es necesario desmontar la base.
HUECOS
PASA-CABLES
CONEXIÓN
Conectar de acuerdo al siguiente esquema:
L' N L
L' N L
LÁMPARA
230 V AC
Page 2

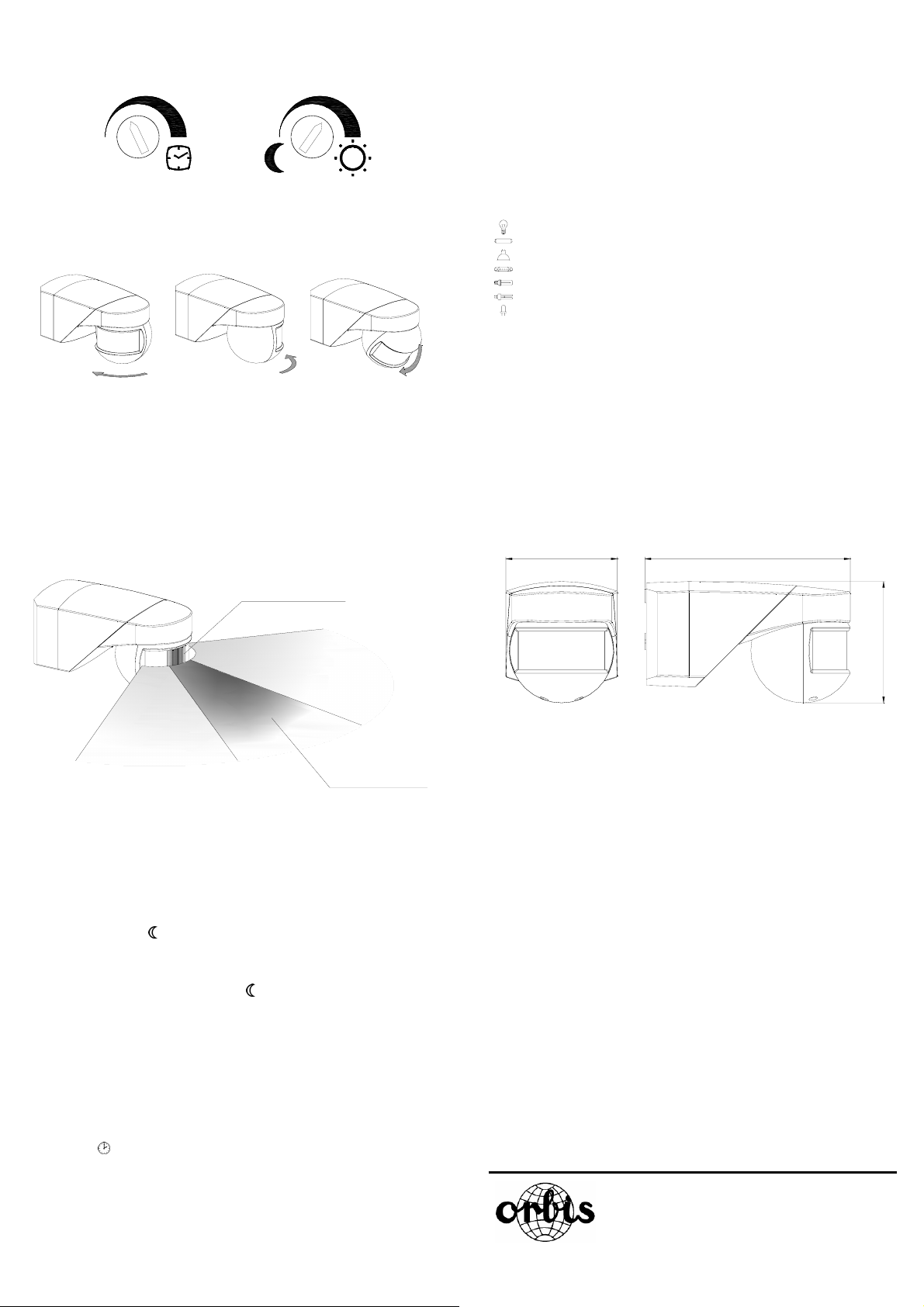

PUESTA EN SERVICIO. AJUSTES
En la esfera del MULTIMAT se encuentran los selectores:
REGULACIÓN DEL
TIEMPO DE RETARDO
REGULACIÓN DE
LA LUMINOSIDAD
AJUSTE DEL CAMPO DE DETECCIÓN
La cabeza puede girar horizontalmente aproximadamente 180º (no forzar
giro más de 180º) y verticalmente aproximadamente 45º, desplazando la
zona de detección como indica la figura:
Para ajustar el campo de detección seguir los siguientes pasos:
- Girar los selectores de regulación de retardo de desconexión hasta
el mínimo, y el selector de luminosidad hasta (☼).
- Comprobar la cobertura moviéndose en los límites del campo de
detección.
Después de la colocación y ajuste del campo de detección, regular la
luminosidad y el retardo de desconexión requerido.
El MULTIMAT se suministra con limitadores del área de detección. Cada
limitador esta dividido en 4 sectores, que pueden ser recortados según
necesidades. Para excluir un sector del campo cubra la parte
correspondiente de la lente con los limitadores adaptados a sus
necesidades.
LIMITADOR DE CAMPO
DE CAPTACIÓN
CAMPO DE CAPTACIÓN
TAPADO
AJUSTE DE LA LUMINOSIDAD
El interruptor de proximidad MULTIMAT puede ser graduado de tal forma
que actúe solo cuando las condiciones de luminosidad están por debajo
del nivel seleccionado. Girando el selector de luminosidad hacia la
posición (☼), reaccionará en cualquier condición de luminosidad. Girando
hacia la posición ( ), solamente reaccionará en condiciones de muy baja
luminosidad.
Cuando la luminosidad ambiental sea la deseada para el funcionamiento
del detector, girar el potenciómetro de luminosidad hasta la posición ( ).
A continuación girar hacia la derecha lentamente hasta que se encienda
la iluminación. Cuando la MULTIMAT está preparada para detectar (el
nivel luminoso es inferior al regulado) el led interno parpadea cada 3
segundos.
Para que los cambios realizados en los potenciómetros de ajuste del
equipo tengan efecto, es necesario salir del área de detección y
esperar al apagado de la instalación.
AJUSTE DEL RETARDO DE DESCONEXIÓN
Girando el selector ( ) el retardo de desconexión será:
- Tiempo mínimo de retardo de desconexión: 3 segundos.
- Tiempo máximo de retardo de desconexión: 30 minutos.
Este tiempo se reinicia cada vez que el detector capta.
La sensibilidad de captador puede verse reducida si la temperatura
del objeto a detectar está próxima a la temperatura ambiente.
Una vez finalizada la temporización, el MULTIMAT tiene un periodo
de inactividad de 2 segundos aproximadamente en los que no
detecta.
MODO DE FUNCIONAMIENTO
- El equipo entra en funcionamiento normal después de 30 segundos de
su conexión.
CARACTERÍSTICAS TÉCNICAS
Alimentación 230 V 50 Hz.
Poder de Ruptura
μ 10 A 230 V~ cos ϕ=1
Cargas máximas recomendadas
Lámparas incandescentes 2000 W
Fluorescentes 1000 VA
Halógenas Baja Tensión (12 V ~) 2000 VA
Halógenas (230 V ~) 2000 W
Lámparas bajo consumo (CFL) 1000 VA
Lámparas bajo consumo (Downlights) 900 VA
Lámparas LED 1000 VA
Consumo Propio 8,5 VA (1,5 W aprox.)
Rango de luminosidad 5-30-2000 Lux.
Rango de temporización De 3 s a 30 min. aprox.
Ángulo de detección 200º
Campo de detección Frontal: 12 metros a 20 ºC.
Lateral: 8 metros a 20 ºC.
Temperatura de funcionamiento -20 ºC a +40 ºC
Tipo de protección IP 55 según EN 60529
Clase de protección Clase II según EN 60669 en
condiciones de montaje
correctas.
DIMENSIONES
72
133
80
01_2012 A016.13.54464
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Teléfono: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
Page 3
PROXIMITY SWITCH
MULTIMAT
INSTRUCTIONS ON USE
DESCRIPTION
The MULTIMAT proximity switch detects invisible infrared radiation from
people and other heat sources without emitting any form of radiation.
When a heat source moves in front of the MULTIMAT, its output circuit is
activated and when it no longer detects the movement, it will deactivate
after an adjustable delay.
The MULTIMAT reacts in this way only when ambient light conditions are
below the selected level.
INSTALLATION
WARNING: The assembly and installation of the electric apparatus must
only be carried out by an authorised installer.
ALL POWER MUST BE SWITCHED OFF PRIOR TO COMMENCING
INSTALLATION WORK
The apparatus is fitted with an internal security circuit that protects it
against electromagnetic interference. However, certain especially strong
magnetic fields could affect its operation and therefore, it must not be
installed close to inductive loads (motors, transformers, telephony
antennas, transformer substations and industrial machinery etc).
MOUNTING
It can be mounted on walls or ceilings. For ceiling mounting, rotate the
head until the sensor is correctly orientated as shown in the following
diagram:
Highly reflective surfaces (liquids and marble etc) , elements subject to
sudden changes in temperature (heating and air-conditioning and possible
air currents) and also light sources must be avoided within its detection
area.
DO NOT EXPOSE
TO SUNLIGHT
DO NOT INSTALL
CLOSE TO LAMPS
DO NOT INSTALL
HEAT SOURCES
The base has 8 precut holes for flat wall installation. According to the
installation type (wall, inner or outer corner) you have to perforate the
most appropriate holes.
INSTALLATION
BASE
OVER
To install in an inner corner it is necessary to break the weak parts in the
installation base.
INSIDE CORNER OUTSIDE CORNER
BREAKABLE
AREAS
The ideal mounting height is between two and three metres and the
direction of movement of possible heat sources should be transversal to
the MULTIMAT lens.
Detection area 200º
12
6
6
8
Area of
highest sensitivity
2,5 m.
6 m.
12 m.
It must be taken into account when installing the MULTIMAT that
detection takes place when the detection beams are crossed; therefore, if
the heat source to be detected is moving parallel to the beams, detection
will be produced at a smaller distance since it will not cross the beams
until it is very close to the apparatus.
LOWEST SENSITIVITYHIGHEST SENSITIVITY
In the above figures, the arrow indicates direction of movement of the
person or object to be detected.
The ambient temperature where the MULTIMAT is installed can
significantly affect detection sensitivity and hence, the detection distance.
Higher temperatures means reduced sensitivity because the apparatus
operates by detecting the movement of a heat source (in most cases, this
temperature is 36 ºC, that of the human body), the closer the ambient
temperature is to 36 ºC, the poorer the detection.
The securing base includes the electric connections so that it can be
installed in its position with the connections already made and then the
detector is fitted to the base. Similarly, if the detector has been
dismounted, there is no need to dismount the base.
CABLE
ENTRIES
CONNECTION
The unit should be connected in accordance with the following diagram:
L' N L
L' N L
LIGHT
230 V AC
Page 4

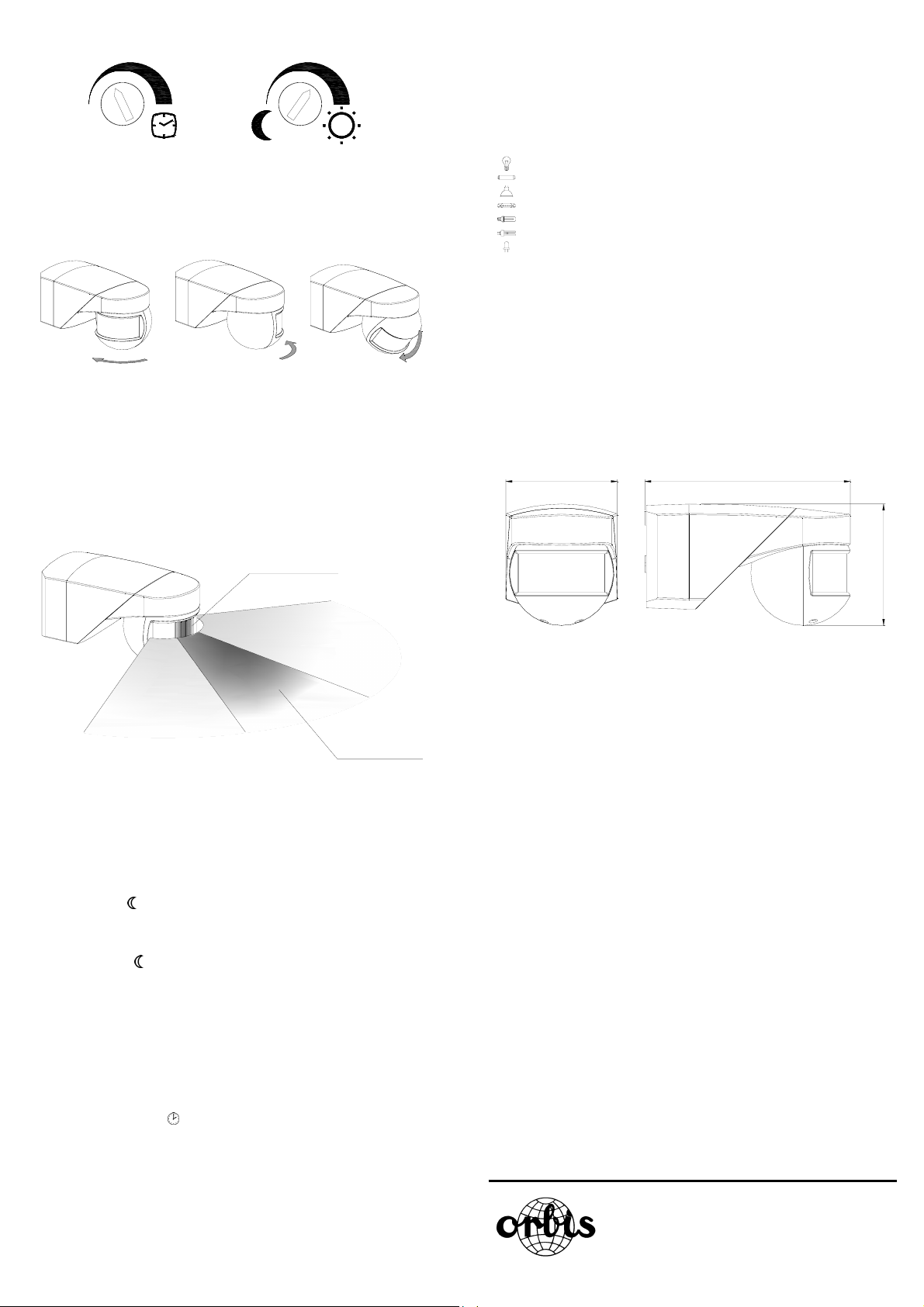

PUTTING INTO OPERATION: ADJUSTMENTS
There are two controls on the MULTIMAT sphere:
DELAY TIME
ADJUSTMENT
AMBIENT LIGHTING
LEVEL ADJUSTMENT
ADJUSTING THE DETECTION FIELD
The head is able to rotate horizontally by approximately 180º (do not
attempt to force rotation beyond 180º) and vertically by approximately 45º,
thus moving the detection area as shown in the figure:
The detection field can be adjusted by following these steps:
- Rotate the switch-off delay adjustment to minimum and the ambient
light level adjustment to (☼).
- Check coverage by moving within the detection field limits.
After installation and detection field adjustments, set the ambient light
level and switch-off delay as required.
The MULTIMAT is supplied with detection area limiters. Each limiter is
divided into four sectors that can be cut according to needs. A sector is
excluded by covering the corresponding part of the lens with limiter
adapted to the actual requirements.
DETECTION FIELD
LIMITER
BLOCKED DETECTION
FIELD
ADJUSTING AMBIENT LIGHT LEVEL
The MULTIMAT proximity switch can be adjusted so that it only operates
when ambient light level conditions are below the selected level. By
rotating the ambient light level control to position (☼), it will react under
any lighting conditions. Setting it to position (
) will mean it only reacts
under very low ambient light level conditions.
When the ambient light level conditions are those desired for detection
operation, rotate the ambient light level control to position (
). Then
rotate it slowly to the right until the illumination comes on. When the
MULTIMAT is ready to detect (the ambient light level is below the adjusted
value), the internal LED will flash every three seconds.
For the changes made to take effect in the potentiometers in the
adjustment of the equipment, it is necessary to get out from the
detection area and wait for the installation to be turned off.

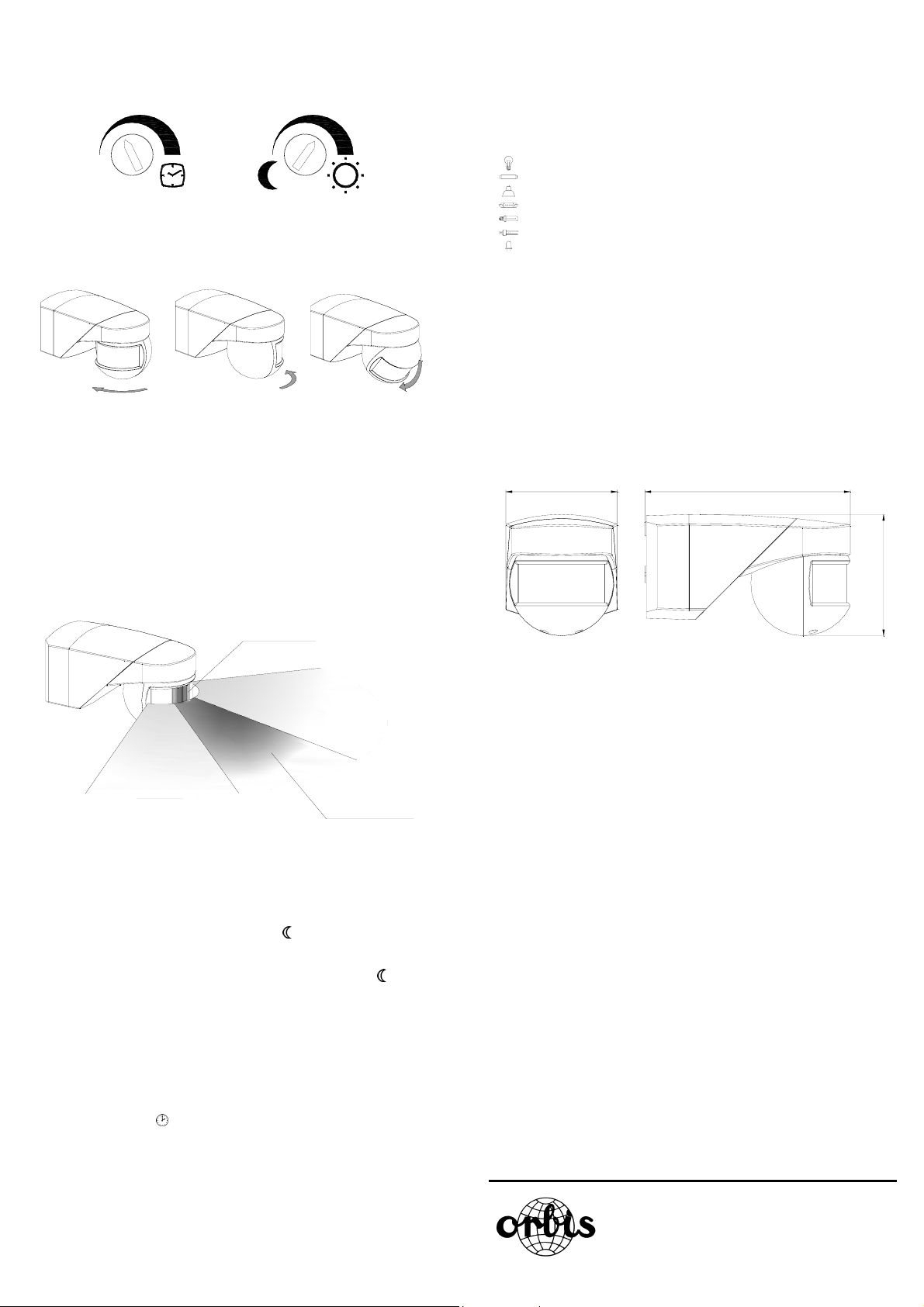

ADJUSTING THE SWITCH-OFF DELAY
By rotating the control ( ), the switch-off delay is as follows:
- Minimum switch-off delay time: 3 seconds
- Maximum switch-off delay time: 30 minutes.
This time is reset for each detection operation.
Detection sensitivity may be reduced if the temperature of the object
to be detected is close to the ambient temperature.
When the MULTIMAT delay time ends, there is a two-second period
of inactivity during which it does not detect.
OPERATING MODE
- The unit enters normal operation thirty seconds after being switched
on.
TECHNICAL SPECIFICATIONS
Power supply 230 V 50 Hz.
Breaking power
μ 10 A 230 V~ cos ϕ=1
Maximum recommended loads
Incandescent lamps 2000 W
Fluorescent tubes 1000 VA
Low voltage halogen (12 Vac) 2000 VA
Halogen (230 Vac) 2000 W
Low consumption lamps (CFL) 1000 VA
Low consumption lamps (Downlights) 900 VA
Led lamps 1000 VA
Self consumption 8.5 VA (1.5 W approx.)
Ambient lighting level range 5-30-2000 Lux.
Timer range from 3 s to 30 min. approx.
Detection angle 200º
Detection field Front: 12 metres to 20 ºC.
Lateral: 8 metres to 20 ºC.
Operating temperature -20 ºC to +40 ºC
Protection type IP 55 by EN 60529.
Protection class Class II by EN 60669
under correct installation
conditions.
DIMENSIONS
72
133
80
01_2012 A016.13.54464
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Telephone: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
Page 5

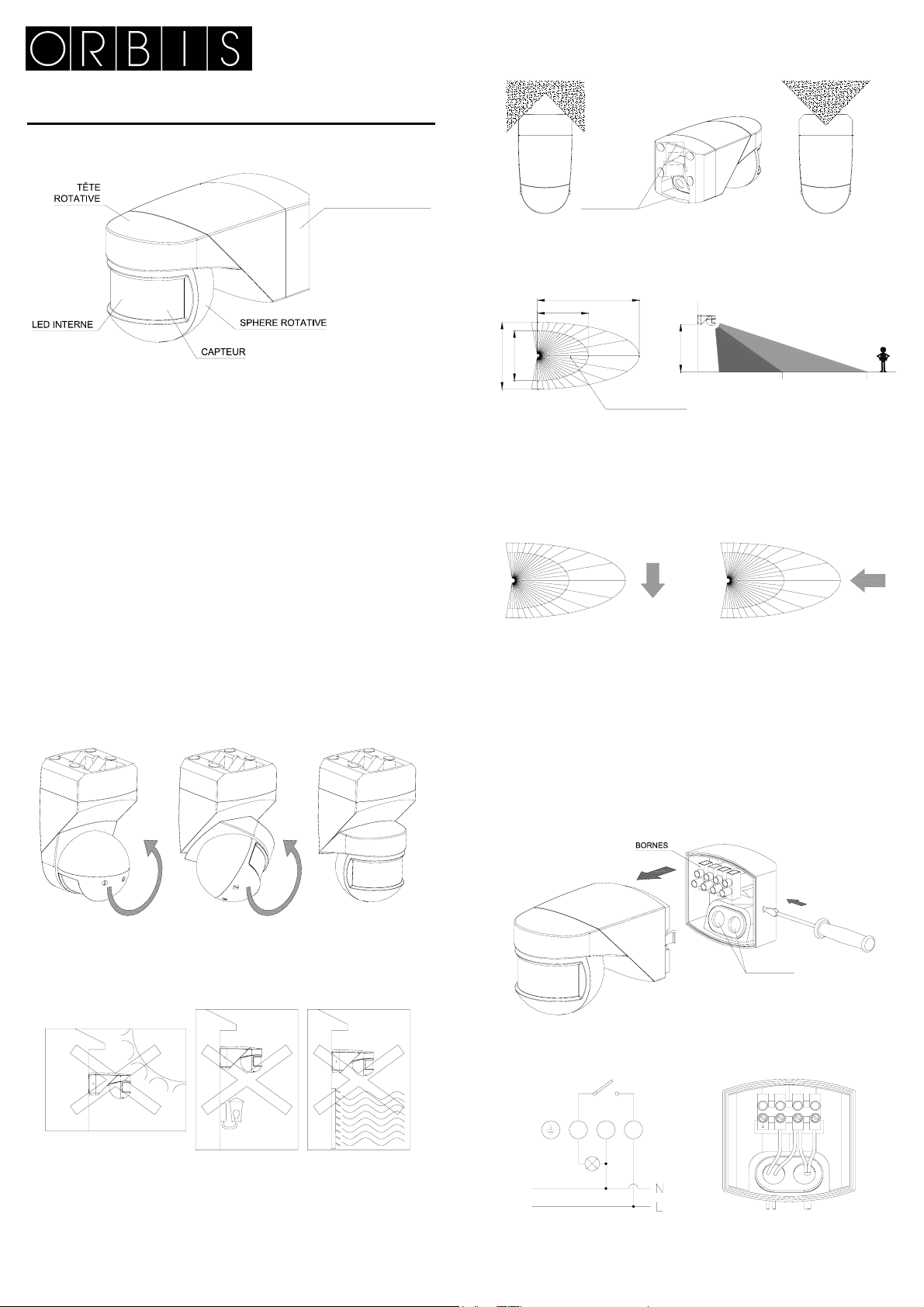

INTERRUPTEUR DE PROXIMITE
MULTIMAT
INSTRUCTIONS D’EMPLOI
DESCRIPTION
L'interrupteur de proximité MULTIMAT capte les émissions invisibles
infrarouges provenant de personnes et autres sources de chaleur sans
émettre aucun type de radiation.
Quand une source de chaleur bouge devant l'MULTIMAT son circuit de
sortie s'active; dès qu'il cesse de capter le mouvement il se désactive
après un temps de retard réglable.
L'MULTIMAT réagit uniquement quand les conditions de lumière sont audessous du niveau sélectionné.
INSTALLATION
ATTENTION : l'installation et le montage des appareils électriques doit
être réalisé par un installateur autorisé.
AVANT DE PROCEDER A L'INSTALLATION DECONNECTEZ
L'ALIMENTATION.
L'appareil est internement protégé contre les interférences par un circuit
de sécurité. Cependant, certains champs magnétiques particulièrement
forts peuvent altérer son fonctionnement, par conséquent, il ne doit pas
s'installer près de charges inductives (moteurs, transformateurs, antennes
de téléphonie, centres de transformation, machines industrielles, etc.).
MONTAGE
Il peut se monter sur mur ou plafond. Pour le monter sur plafond, tourner
la tête jusqu'à ce que le capteur soit bien orienté tel que montre le dessin
suivant :
Eviter que des surfaces hautement réfléchissantes (liquides, marbre, etc.),
des éléments soumis à des changements brusques de température
(chauffage, air conditionné, possibles courants d'air) ou des sources
lumineuses, ne se trouvent dans sa zone de détection.
NE PAS EXPOSER AU SOLEIL
NE PAS SITUER
PRES DE LAMPES
La base comporte 8 trous préformés pour une fixation à plat suivant le
type d installation (mur, coin concave ou convexe) vous devez percer les
trous appropriés.
BASE D'INSTALLATION
NE PAS SITUER SUR DES
SOURCES DE CHALEUR
Pour installer dans un coin rentrant vous devez casser les parties
affaiblies dans le support d installation.
ZONES
CASSABLES
La hauteur idéale de montage est d’entre 2 et 3 mètres et la direction du
mouvement de la source de chaleur doit être le plus transversale possible
à la lentille de l'MULTIMAT.
Angle de captage 200º
12
6
6
8
Zone de plus
grande sensibilité
2,5 m.
6 m.
12 m.
Dans l'installation de l'MULTIMAT il faut tenir en compte que la détection
se produit en croisant ses faisceaux de détection, et par conséquent si la
source de chaleur à détecter est parallèle aux faisceaux, la détection se
produit à une moindre distance, étant donné qu’elle ne traverse pas les
faisceaux, jusqu'à ce qu'elle se trouve tout près de l'appareil.
MOINS GRANDE SENSIBILITEPLUS GRANDE SENSIBILITE
Dans les figures supérieures la flèche indique la direction du mouvement
de la personne ou objet à détecter.
La température ambiante de l'enceinte où s’installe l'MULTIMAT influe
assez sur la sensibilité de la détection et par conséquent sur la distance
de détection. Plus la température sera élevée, pire sera la sensibilité, vu
que l'appareil fonctionne par détection du mouvement d'une source de
chaleur (dans la plupart des cas 36 ºC température du corps humain),
plus la température ambiante sera proche de 36 ºC, pire sera la détection.
La base de fixation inclut les connexions électriques, de façon à ce qu'elle
puisse être installée dans sa position, avec les connexions réalisées et
après avoir inséré le détecteur dans la base. De même, s'il faut démonter
le détecteur il n'est pas nécessaire de démonter la base.
PASSE-FILS
CONNEXION
Connecter conformément au schéma suivant :
L' N L
L' N L
LAMPE
230 V AC
Emboîter l'MULTIMAT dans la base et le fixer avec la vis.
Page 6
MISE EN SERVICE. AJUSTAGES
Les sélecteurs se trouvent dans la sphère de l'MULTIMAT :
REGULATION DU TEMPS DE RETARD REGULATION DE LA LUMINOSITE
AJUSTAGE DU CHAMP DE DETECTION
La tête peut tourner horizontalement environ 180 º (ne pas forcer la
rotation plus de 180 º) et verticalement environ 45 º, en déplaçant la zone
de détection tel qu’indique la figure :
Pour ajuster le champ de détection suivre les pas suivants :
- Tourner les sélecteurs de régulation de retard de déconnexion
jusqu'au minimum, et le sélecteur de luminosité jusqu'à (☼).
- Vérifier la couverture en vous déplaçant dans les limites du champ
de détection.
L'MULTIMAT est fourni avec des limiteurs de la zone de détection.
Chaque limiteur est divisé en 4 secteurs, qui peuvent être découpés selon
les nécessités. Pour exclure un secteur du champ couvrez la partie
correspondante de la lentille avec des limiteurs adaptés à vos nécessités.
LIMITEUR DE
CHAMP DE CAPTAGE
CHAMP DE
CAPTAGE COUVERT
Après le placement et l'ajustage du champ de détection, régler la
luminosité et le retard de déconnexion requis.
AJUSTAGE DE LA LUMINOSITE
L'interrupteur de proximité MULTIMAT peut être gradué de sorte qu'il
agisse seulement quand les conditions de luminosité sont au-dessous du
niveau sélectionné. En tournant le sélecteur de luminosité vers la position
(☼), il réagira sous n'importe quelle condition de luminosité. En le tournant
vers la position (
), il réagira seulement sous des conditions de très
basse luminosité.
Quand la luminosité environnementale sera la souhaitée pour le
fonctionnement du détecteur, tourner le potentiomètre de luminosité
jusqu'à la position (
).
Ensuite le tourner vers la droite lentement jusqu'à ce que l'illumination
s'allume. Quand l'MULTIMAT est préparée pour détecter (le niveau
lumineux est inférieur au réglé) le led interne clignotera toutes les 3
secondes.
Pour les modifications apportées à l'équipe de soutiers pour prendre
effet, vous devez quitter la zone de détection et d'attendre l'arrêt de
l'installation.
AJUSTAGE DU RETARD DE DECONNEXION
En tournant le sélecteur ( ) le retard de déconnexion sera :
- Temps minimum de retard de déconnexion : 3 secondes.
- Temps maximum de retard de déconnexion : 30 minutes.
Ce temps se rétablit chaque fois que le détecteur capte.
La sensibilité du capteur peut se trouver réduite si la température de
l'objet à détecter est proche de la température ambiante.
Une fois la temporisation terminée, l'MULTIMAT maintient une
période d'inactivité d’environ 2 secondes pendant laquelle il ne
détecte pas.
MODE DE FONCTIONNEMENT
- L'équipement entre en fonctionnement normal 30 secondes après sa
connexion.
CARACTERISTIQUES TECHNIQUES
Alimentation 230 V 50 Hz.
Pouvoir de Coupure
μ 10 A 230 V~ cos ϕ=1
Charges maximales recommandées
Lampes incandescentes 2000 W
Fluorescents 1000 VA
Halogènes basse tension (12V) 2000 VA
Halogènes (230 V) 2000 W
Lampes faible consommation (CFL) 1000 VA
Lampes faible consommation (Downlights) 900 VA
Lampes LED 1000 VA
Consommation propre 8,5 VA (1,5 W approx.)
Rang de luminosité 5-30-2000 Lux.
Rang de temporisation De 3 s a 30 min. approx.
Angle de détection 200º
Champ de détection Frontal: 12 mètres à 20 ºC.
Latéral : 8 mètres à 20 ºC.
Température de fonctionnement -20 ºC à +40 ºC
Type de protection IP 55 selon EN 60529
Classe de protection Classe II selon EN 60669
dans des conditions de
montage correctes.
DIMENSIONS
72
133
80
01_2012 A016.13.54464
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Téléphone : +34 91 5672277; Fax : +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
Page 7

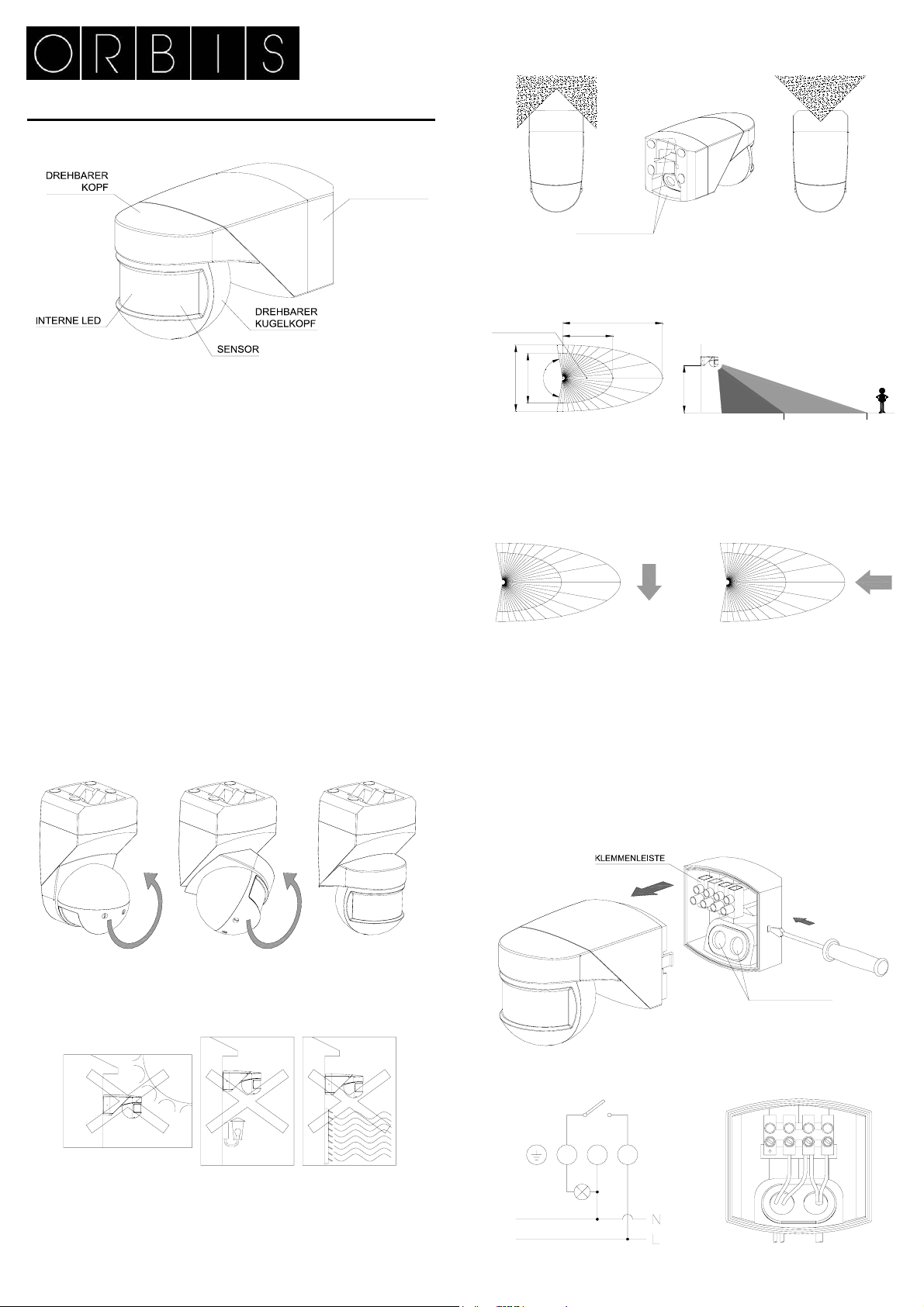

PRÄSENZMELDER
MULTIMAT
BEDIENUNGSANLEITUNG
BESCHREIBUNG
Der Präsenzmelder MULTIMAT empfängt die unsichtbare infrarote
Strahlung die von Personen oder sonstigen Wärmequellen ausgeht, ohne
selbst Strahlung auszusenden.
Wenn sich eine Wärmequelle vor dem MULTIMAT entlang bewegt, wird
dessen Ausgangskreis aktiviert; wird keine Bewegung mehr erkannt,
schaltet sich der Ausgangskreis nach einer einstellbaren
Verzögerungszeit ab.
Der Präsenzmelder MULTIMAT reagiert nur, wenn die Helligkeit unterhalb
des eingestellten Wertes liegt.
INSTALLATION
ACHTUNG: Installation und Montage elektrischer Geräte dürfen nur durch
zugelassenes Fachpersonal erfolgen.
VOR BEGINN DER INSTALLATIONSARBEITEN DIE SPANNUNG
ABSCHALTEN
Das Gerät ist intern durch eine Sicherheitsschaltung gegen Störungen
geschützt. Dennoch können besonders starke elektromagnetische Felder
die Funktion beeinflussen. Das Gerät daher nicht in unmittelbarer Nähe
von Geräten installieren, die starke Magnetfelder erzeugen (Motoren,
Transformatoren, Umspannwerke, industrielle Maschinen, Antennen für
Mobiltelefone usw.).
MONTAGE
Die Montage kann an der Wand oder der Decke erfolgen. Bei
Deckenmontage den Kopf so drehen, dass der Sensor korrekt
ausgerichtet ist, siehe obige Zeichnung:
Bei der Montage vermeiden, dass sich im Erkennungsbereich stark
reflektierende Oberflächen (Flüssigkeiten, Marmor usw.) und Elemente
mit plötzlicher Temperaturänderung (Heizung, Klimaanlage, mögliche
Luftströmungen usw.) oder Lichtquellen befinden.
VOR DIREKTER
SONNENSTRAHLUNG
SCHÜTZEN
NICHT IN DER NÄHE
VON LAMPEN
ANBRINGEN
WÄRMEQUELLEN
Die Grundplatte hat 8 vorgebohrte Löcher für die flache Wandmontage.
Entsprechend der Montageart (flache Wand, Innen- oder Außenecke)
müssen Sie die nächstgelegene Vorbohrung durchbohren.
GRUNDPLATTE
NICHT ÜBER
ANBRINGEN
Um an eine Innenecke zu montieren, muss das dünnere Teil der
Grundplatte ausgebrochen werden.
AUßENECKE INNENECKE
BRUCHFLÄCHEN
Die Grundplatte am gewünschten Einbauort anbringen. Die beste
Einbauhöhe liegt zwischen 2 und 3 Metern, die Bewegungsrichtung der zu
erkennenden Wärmequellen (Objekte) sollte quer zur Linse des
MULTIMAT sein.
Bereich größter
Empfindlichkeit
12
6
6
8
160°
Erkennungswinkel 200°
2,5 m.
6 m.
12 m.
Bei der Installation des MULTIMAT ist zu beachten, dass die Erkennung
durch Bewegung quer zu den Erkennungsbündeln erfolgt. Bewegt sich die
Wärmequelle in Richtung der Bündel, erfolgt die Erkennung erst bei einem
wesentlich geringeren Abstand vom Gerät, da keine Kreuzung der Bündel
erfolgt.
GRÖSSERE EMPFINDLICHKEIT
GERINGERE EMPFINDLICHKEIT
In den obigen Figuren deutet der Pfeil die Bewegungsrichtung der zu
erkennenden Person oder des Objekts an.
Die Umgebungstemperatur am Einbauort des MULTIMAT beeinflusst
dessen Erkennungsempfindlichkeit und damit die Reichweite des
Erkennungsbereichs in erheblichem Maße. Die Empfindlichkeit vermindert
sich mit steigender Temperatur, da das Gerät auf der Erkennung der
Bewegungen von Wärmequellen basiert (in den meisten Fällen 36°C
Körpertemperatur). Je näher die Umgebungstemperatur an 36°C liegt, um
so schlechter ist die Erkennung.
Auf der Befestigungsplatte befinden sich auch die elektrischen
Anschlüsse, diese können also vorbereitet werden und anschließend wird
nur der Sensor auf die Grundplatte aufgesteckt. Bei Ausbau des Sensors
ist keine Demontage der Grundplatte erforderlich.
KABELZUFÜHRUNG
ANSCHLUSS
Schließen Sie das Gerät entsprechend folgendem Schaltbild an.
L' N L
L' N L
LAMPE
230 V WS
Page 8
INBETRIEBNAHME UND EINSTELLUNGEN
Am Kugelkopf des MULTIMAT befinden sich folgende Regler:
EINSTELLUNG DER
VERZÖGERUNGSZEIT
EINSTELLUNG
DER HELLIGKEIT
EINSTELLUNG DES ERKENNUNGSBEREICHS
Der Kopf kann horizontal um etwa 180º (nicht gewaltsam weiter drehen)
und vertikal um etwa 45º gedreht werden, der Erkennungsbereich wird wie
in der Figur dargestellt verlagert.
Zur Einstellung des Erkennungsbereichs die folgenden Schritte ausführen:
- Die Regler zur Einstellung der Verzögerungszeit auf Minimum und
den Helligkeitsregler auf (☼) stellen.
- Überprüfen Sie den Erkennungsbereich, indem Sie sich innerhalb
der gewünschten Grenzen bewegen.
Der MULTIMAT wird mit Begrenzer für den Erkennungsbereich geliefert.
Jeder Begrenzer ist in 4 Sektoren unterteilt die entsprechend den
Erfordernissen ausgeschnitten werden können. Um einen bestimmten
Sektor auszublenden wird der nicht benötigte Bereich der Linse mit dem
entsprechend angepassten Begrenzer abgedeckt.
BEGRENZER DES
ERKENNUNGSBER EICHS
ABGEDECKTER
ERKENNUNGSBEREICH
Nach Anbringung des Geräts und Ausrichtung des Erkennungsbereichs
die gewünschte Helligkeit und die Abschaltverzögerung einstellen.
EINSTELLUNG DER HELLIGKEIT
Der Präsenzmelder MULTIMAT ist so einstellbar, dass er erst schaltet,
wenn die Helligkeit einen bestimmten eingestellten Wert unterschreitet.
Durch Drehen des Einstellreglers für die Helligkeit in die Stellung (☼) wird
erreicht, dass der Sensor bei allen Helligkeitswerten reagiert. Durch
Drehen in Richtung ( ) wird erreicht, dass der Präsenzmelder erst bei
einer sehr geringen Helligkeit reagiert.
Wenn die gewünschte Helligkeit für den Betrieb des Sensors erreicht ist,
den Helligkeitsregler bis in Stellung ( ) drehen. Anschließend diesen
langsam nach rechts drehen, bis die Beleuchtung eingeschaltet wird.
Wenn der MULTIMAT zur Erkennung von Bewegungen bereit ist (die
Helligkeit liegt unter dem eingestellten Wert), blinkt die LED alle 3 s.
Damit die vorgenommenen Änderungen in den Potentiometern auf
die Anpassung in der Anlage wirken, ist es notwendig sich aus dem
Erfassungsbereich zu entfernen und zu warten, dass die Installation
ausgeschaltet wird.
EINSTELLUNG DER ABSCHALTVERZÖGERUNG
Den Regler ( ) für die Verzögerungszeit einstellen:
- Minimale Abschaltverzögerung: 3 Sekunden
- Maximale Abschaltverzögerung: 30 Minuten
Diese Zeit beginnt erneut nach jeder erkannten Bewegung.
Die Empfindlichkeit des Präsenzmelders vermindert sich, wenn sich
die Temperatur des zu erkennenden Objekts wenig von der
Umgebungstemperatur unterscheidet.
Nach Ablauf der Verzögerungszeit durchläuft der MULTIMAT ein
inaktives Intervall von etwa 2 Sekunden, in dem keine Bewegungen
erkannt werden.
BETRIEBSARTEN
- Das Gerät arbeitet im Normalbetrieb ab 30 s nach dem Einschalten.
TECHNISCHE DATEN
Stromversorgung: 230 V 50 Hz.
Schaltleistung: μ 10 A 230 V~ cos ϕ=1
Maximale empfohlene Lasten:
Glühlampen 2000 W
Leuchtstofflampen 1000 VA
Niederspannungs- Halogenlampen (12V) 2000 VA
Halogenlampen (230V) 2000 W
Stromsparlampen (CFL) 1000 VA
Stromsparlampen (Downlights) 900 VA
LED-Lampen 1000 VA
Eigenverbrauch: 8,5 VA (etwa 1,5 W)
Helligkeitsbereich: 5-30-2000 Lux.
Verzögerungszeit: von 3 s bis etwa 30 min.
Erkennungswinkel: 200º
Erkennungsbereich: Frontal: 12 m bei 20 ºC.
Seitlich: 8 m bei 20 ºC.
Betriebstemperatur: -20 ºC bis +40 ºC
Schutzart: IP 55 nach EN 60529
Schutzklasse: Klasse II nach EN 60669
ABMESSUNGEN
72
01_2012 A016.13.54464
ORBIS TECNOLOGIA ELECTRICA, S.A.
Lérida, 61 E-28020 MADRID
Tel.:: +34 91 5672277; Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
bei ordnungsgemäßer
Montage
133
80
Loading...
