Orbis DATA MICRO +, DATA MICRO 2 + Operating Instructions Manual

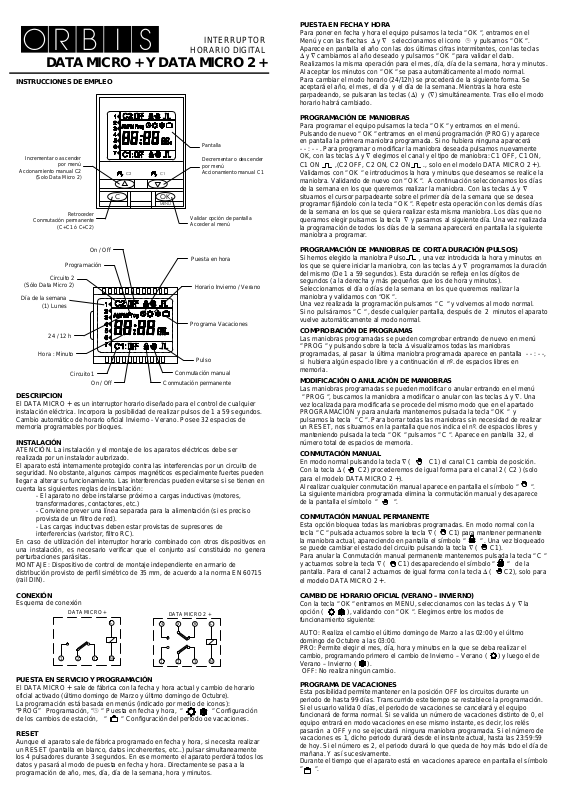

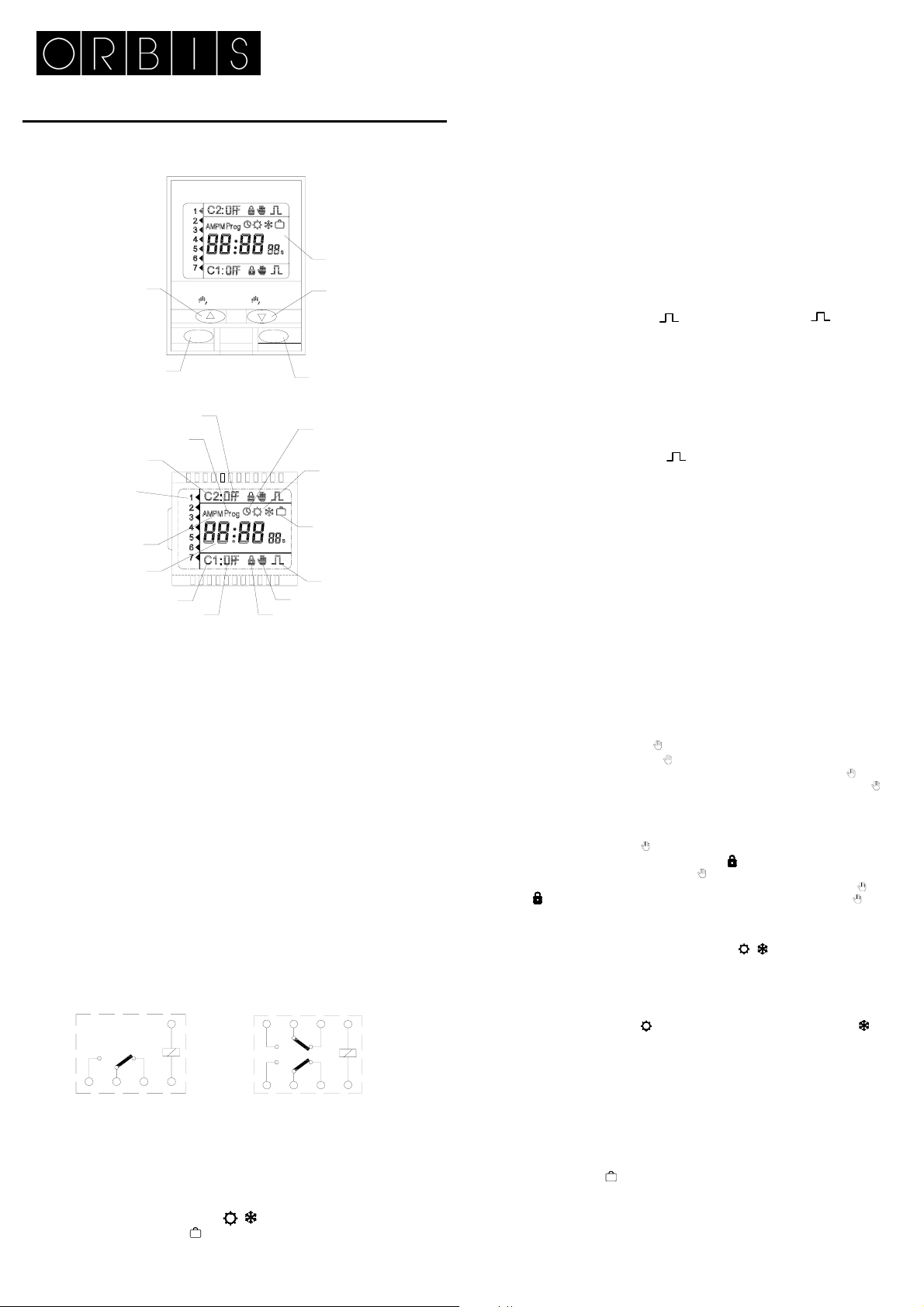

INTERRUPTOR

HORARIO DIGITAL

DATA MICRO + Y DATA MICRO 2 +

INSTRUCCIONES DE EMPLEO

Incrementar o ascender

Accionamiento manual C2

por menú

(Solo Data Micro 2)

C2

C1

Conmutación permanente

Retroceder

(C+C1 ó C+C2)

C

OK

MENU

Día de la semana

Circuito 2

(Sólo Data Micro 2)

(1) Lunes

On / Off

Programación

24 / 12 h

Hora : Minuto

Circuito 1

On / Off

Conmutación permanente

DESCRIPCION

El DATA MICRO

+ es un interruptor horario diseñado para el control de cualquier

instalación eléctrica. Incorpora la posibilidad de realizar pulsos de 1 a 59 segundos.
Cambio automático de horario oficial Invierno - Verano. Posee 32 espacios de
memoria programables por bloques.

INSTALACIÓN

ATENCIÓN. La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos magnéticos especialmente fuertes pueden
llegar a alterar su funcionamiento. Las interferencias pueden evitarse si se tienen en
cuenta las siguientes reglas de instalación:

- El aparato no debe instalarse próximo a cargas inductivas (motores,
transformadores, contactores, etc.)

- Conviene prever una línea separada para la alimentación (si es preciso
provista de un filtro de red).

- Las cargas inductivas deben estar provistas de supresores de

interferencias (varistor, filtro RC).
En caso de utilización del interruptor horario combinado con otros dispositivos en
una instalación, es necesario verificar que el conjunto así constituido no genera
perturbaciones parásitas.
MONTAJE: Dispositivo de control de montaje independiente en armario de
distribución provisto de perfil simétrico de 35 mm, de acuerdo a la norma EN 60715
(rail DIN).

CONEXIÓN

Esquema de conexión

DATA MICRO +

L

DATA MICRO 2 +

456

123

N

123

PUESTA EN SERVICIO Y PROGRAMACIÓN

El DATA MICRO

+ sale de fábrica con la fecha y hora actual y cambio de horario

oficial activado (último domingo de Marzo y último domingo de Octubre).
La programación está basada en menús (indicado por medio de iconos):
“PROG” Programación, “ “ Puesta en fecha y hora, “ “ Configuración
de los cambios de estación, “ “ Configuración del periodo de vacaciones.

RESET

Aunque el aparato sale de fábrica programado en fecha y hora, si necesita realizar
un RESET (pantalla en blanco, datos incoherentes, etc..) pulsar simultaneamente
los 4 pulsadores durante 3 segundos. En ese momento el aparato perderá todos los
datos y pasará al modo de puesta en fecha y hora. Directamente se pasa a la
programación de año, mes, día, día de la semana, hora y minutos.

Pantalla

Decrementar o descender
por menú
Accionamiento manual C1

Validar opción de pantalla
Acceder al menú

Puesta en hora

Horario Invierno / Verano

Programa Vacaciones

Pulso

Conmutación manual

L

N

PUESTA EN FECHA Y HORA

Para poner en fecha y hora el equipo pulsamos la tecla “ OK “, entramos en el
Menú y con las flechas ∆ y ∇ seleccionamos el icono  y pulsamos “ OK “.
Aparece en pantalla el año con las dos últimas cifras intermitentes, con las teclas
∆ y ∇ cambiamos al año deseado y pulsamos “ OK “ para validar el dato.
Realizamos la misma operación para el mes, día, día de la semana, hora y minutos.
Al aceptar los minutos con “ OK “ se pasa automáticamente al modo normal.
Para cambiar el modo horario (24/12h) se procederá de la siguiente forma. Se
aceptará el año, el mes, el día y el día de la semana. Mientras la hora este
parpadeando, se pulsaran las teclas (∆) y (∇) simultáneamente. Tras ello el modo
horario habrá cambiado.

PROGRAMACIÓN DE MANIOBRAS

Para programar el equipo pulsamos la tecla “ OK “ y entramos en el menú.
Pulsando de nuevo “ OK “ entramos en el menú programación (PROG) y aparece
en pantalla la primera maniobra programada. Si no hubiera ninguna aparecerá

- - : - - . Para programar o modificar la maniobra deseada pulsamos nuevamente
OK, con las teclas ∆ y ∇ elegimos el canal y el tipo de maniobra: C1 OFF, C1 ON,

C1 ON ,(C2 OFF, C2 ON, C2 ON ., solo en el modelo DATA MICRO 2

+).

Validamos con “ OK “ e introducimos la hora y minutos que deseamos se realice la
maniobra. Validando de nuevo con “ OK “. A continuación seleccionamos los días
de la semana en los que queremos realizar la maniobra. Con las teclas ∆ y ∇
situamos el cursor parpadeante sobre el primer día de la semana que se desea
programar fijándolo con la tecla “ OK “. Repetir esta operación con los demás días
de la semana en los que se quiera realizar esta misma maniobra. Los días que no
queramos elegir pulsamos la tecla ∇ y pasamos al siguiente día. Una vez realizada
la programación de todos los días de la semana aparecerá en pantalla la siguiente
maniobra a programar.

PROGRAMACIÓN DE MANIOBRAS DE CORTA DURACIÓN (PULSOS)

Si hemos elegido la maniobra Pulso , una vez introducida la hora y minutos en
los que se quiere iniciar la maniobra, con las teclas ∆ y ∇ programamos la duración
del mismo (De 1 a 59 segundos). Esta duración se refleja en los dígitos de
segundos (a la derecha y más pequeños que los de hora y minutos).
Seleccionamos el día o días de la semana en los que queremos realizar la
maniobra y validamos con “OK “.
Una vez realizada la programación pulsamos “ C “ y volvemos al modo normal.
Si no pulsáramos “ C “ , desde cualquier pantalla, después de 2 minutos el aparato
vuelve automáticamente al modo normal.

COMPROBACIÓN DE PROGRAMAS

Las maniobras programadas se pueden comprobar entrando de nuevo en menú
“ PROG “ y pulsando sobre la tecla ∆ visualizamos todas las maniobras
programadas, al pasar la última maniobra programada aparece en pantalla - - : - -,
si hubiera algún espacio libre y a continuación el nº. de espacios libres en
memoria.

MODIFICACIÓN O ANULACIÓN DE MANIOBRAS

Las maniobras programadas se pueden modificar o anular entrando en el menú
“ PROG “, buscamos la maniobra a modificar o anular con las teclas ∆ y ∇. Una
vez localizada para modificarla se procede del mismo modo que en el apartado
PROGRAMACIÓN y para anularla mantenemos pulsada la tecla “ OK “ y
pulsamos la tecla “ C “. Para borrar todas las maniobras sin necesidad de realizar
un RESET, nos situamos en la pantalla que nos indica el nº. de espacios libres y
manteniendo pulsada la tecla “ OK “ pulsamos “ C “. Aparece en pantalla 32, el
número total de espacios de memoria.

CONMUTACIÓN MANUAL

En modo normal pulsando la tecla ∇ ( C1) el canal C1 cambia de posición.
Con la tecla ∆ ( C2) procederemos de igual forma para el canal 2 ( C2 ) (solo
para el modelo DATA MICRO 2

+).

Al realizar cualquier conmutación manual aparece en pantalla el símbolo “ “.
La siguiente maniobra programada elimina la conmutación manual y desaparece
de la pantalla el símbolo “ “.

CONMUTACIÓN MANUAL PERMANENTE

Esta opción bloquea todas las maniobras programadas. En modo normal con la
tecla “ C “ pulsada actuamos sobre la tecla ∇ ( C1) para mantener permanente
la maniobra actual, apareciendo en pantalla el símbolo “ “ . Una vez bloqueado
se puede cambiar el estado del circuito pulsando la tecla ∇ ( C1).
Para anular la Conmutación manual permanente mantenemos pulsada la tecla “ C “
y actuamos sobre la tecla ∇ ( C1) desapareciendo el símbolo “ “ de la
pantalla. Para el canal 2 actuamos de igual forma con la tecla ∆ ( C2), solo para

el modelo DATA MICRO 2

+.

CAMBIO DE HORARIO OFICIAL (VERANO – INVIERNO)

Con la tecla “ OK “ entramos en MENU, seleccionamos con las teclas ∆ y ∇ la
opción ( ), validando con “ OK “. Elegimos entre los modos de
funcionamiento siguiente:

AUTO: Realiza el cambio el último domingo de Marzo a las 02:00 y el último
domingo de Octubre a las 03:00.
PRO: Permite elegir el mes, día, hora y minutos en la que se deba realizar el
cambio, programando primero el cambio de Invierno – Verano ( ) y luego el de
Verano – Invierno ( ).
OFF: No realiza ningún cambio.

PROGRAMA DE VACACIONES

Esta posibilidad permite mantener en la posición OFF los circuitos durante un
periodo de hasta 99 días. Transcurrido este tiempo se restablece la programación.
Si el usuario valida 0 días, el periodo de vacaciones se cancelará y el equipo
funcionará de forma normal. Si se valida un número de vacaciones distinto de 0, el
equipo entrará en modo vacaciones en ese mismo instante, es decir, los relés
pasarán a OFF y no se ejecutará ninguna maniobra programada. Si el número de
vacaciones es 1, dicho periodo durará desde el instante actual, hasta las 23:59:59
de hoy. Si el número es 2, el periodo durará lo que queda de hoy más todo el día de
mañana. Y así sucesivamente.
Durante el tiempo que el aparato está en vacaciones aparece en pantalla el símbolo
“ “.

CARACTERISTICAS TÉCNICAS

Alimentación Según indicación en el

aparato
Poder de ruptura: 16 (10) A/250 V
Cargas máximas recomendadas:
Lámparas incandescentes 3000 W
Fluorescentes sin compensar 1200 W

Fluorescentes compensados 1200 W 150 μF
Halógenas baja tensión 1000 VA
Halógenas (230 V.) 2500 W
Lámparas bajo consumo 200 W

Contacto: AgSnO
Consumo propio: 6 VA (1 W aprox)

conmutado

2

Tipo de acción: Tipo 1B, 1S, 1T y 1U.
Espacios de Memoria: 32
Tipos de maniobras. ON OFF

PULSOS (de 1 a 59

segundos)
Precisión de maniobra: Al segundo
Precisión de marcha: ≤ ± 1s/ día a 23 ºC
Reserva de marcha: 4 años sin alimentación
(Pila de Litio)
Temperatura de funcionamiento: De –10 ºC a +45 ºC
Tipo de protección: IP 20 según EN 60529
Clase de protección: II según EN 60335 en

montaje correcto
Situación de contaminación: Normal
Tapa precintable

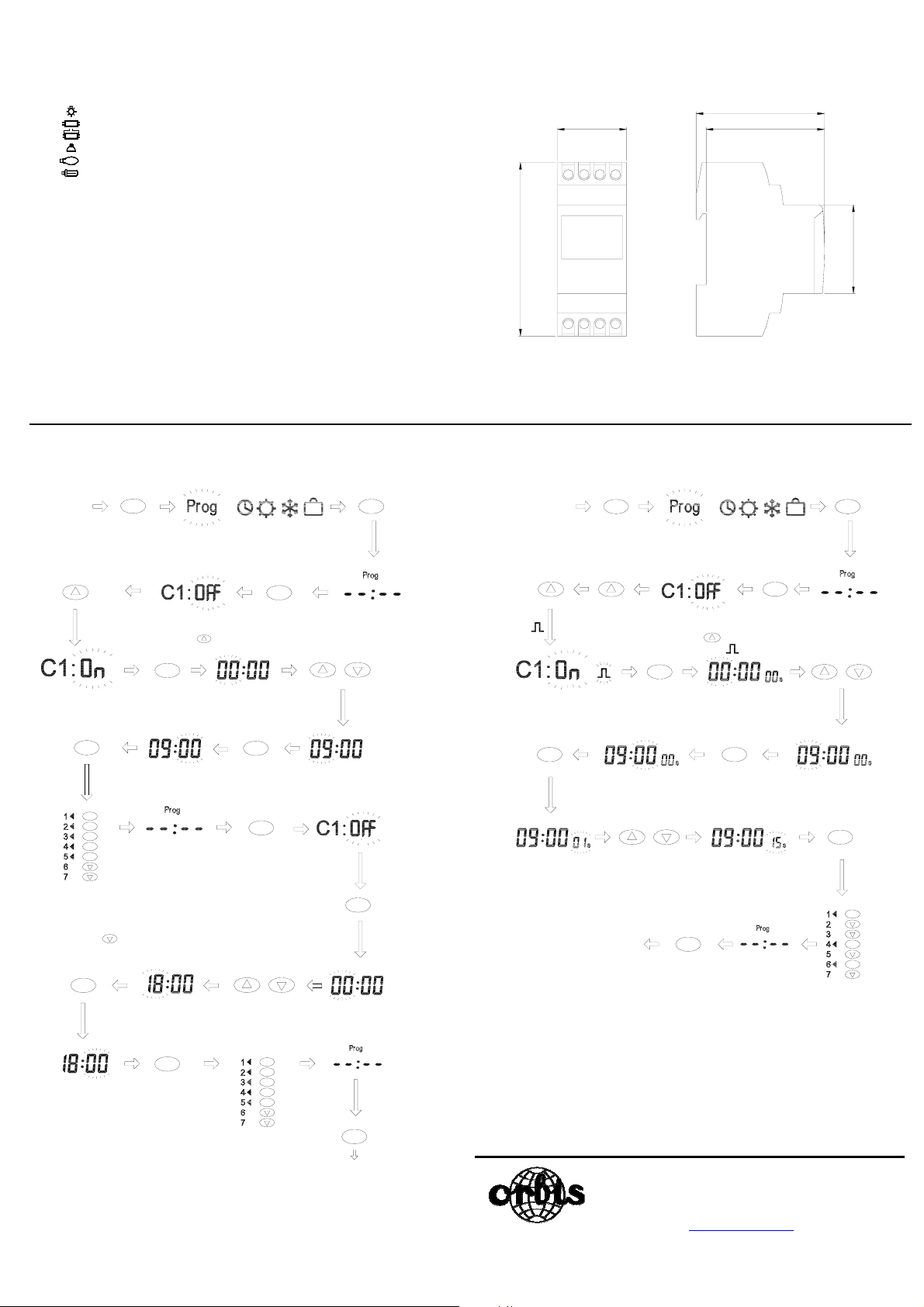

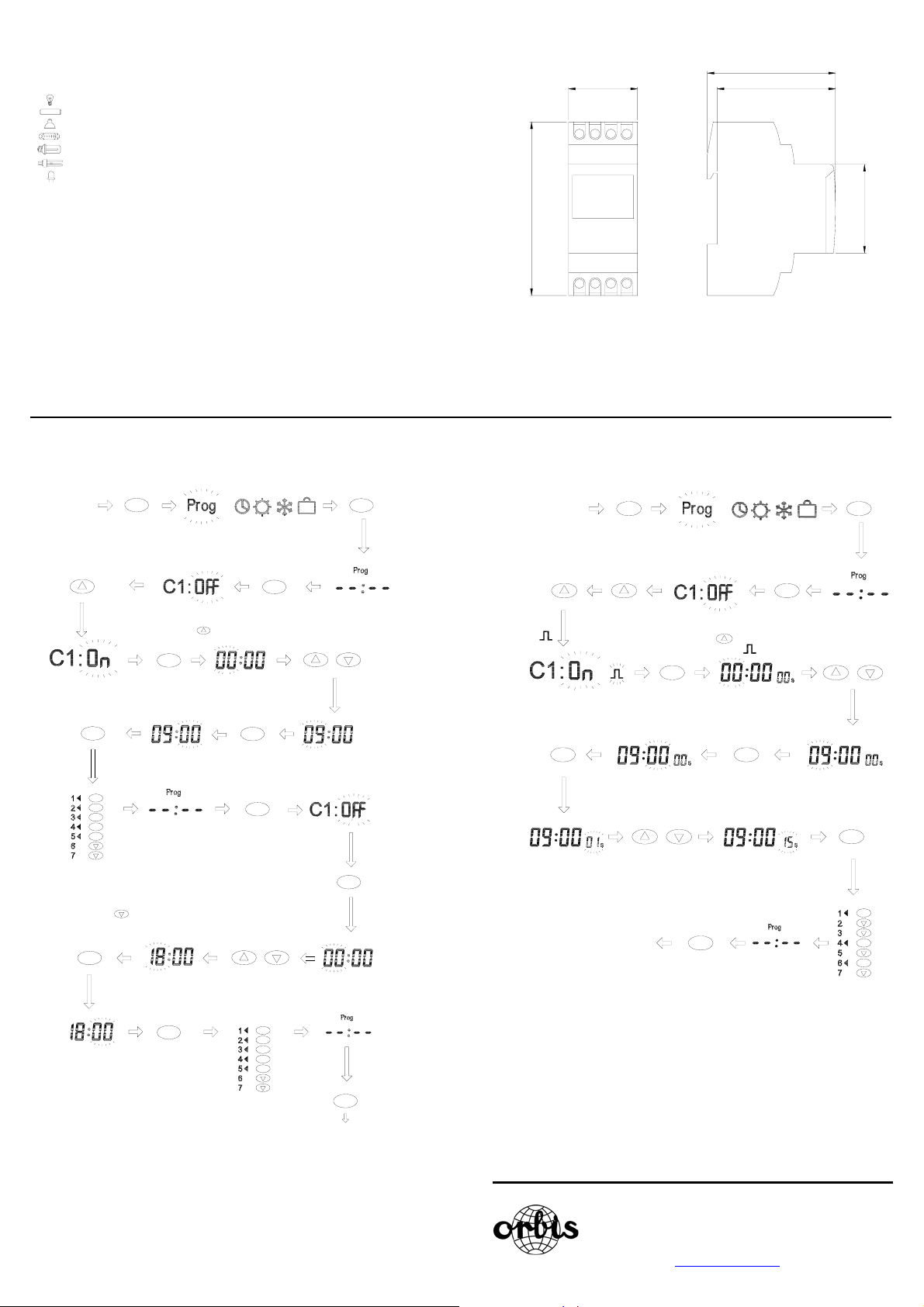

EJEMPLO DE PROGRAMACION

Queremos conectar una carga de 09:00 h a 18:00 h de lunes a viernes.
(Consideramos que no hay ninguna programación anterior).

MODO

NORMAL

OK

Seleccionamos
los días
pulsando OK.
No seleccionados
pulsamos

OK

Programamos

los minutos

OK

OK

OK

Como queremos
programar una conexión
pulsamos
para cambiar a ON

OK

Programamos
las horas

Buscamos
la hora
deseada

OK

Programamos
minutos

OK
OK
OK
OK
OK

Programación

de desconexión

Validamos

OK

OK

Programamos

las horas

Si no queremos
programar mas
maniobras

OK

Buscamos la

hora deseada

OK
OK
OK
OK
OK

Programamos los

dias de la semana

C

MODO

NORMAL

DIMENSIONES

35

65

60

88

EJEMPLO DE PULSO

Queremos conectar un timbre a las 9:00h durante 15 segundos los Lunes, Jueves y
Sábados.

MODO

NORMAL

OK

Pulsar hasta
que aparezca
el simbolo

Como queremos

programar un pulso

accionamos

para cambiar a ON

OK

OK

Programamos

las horas

OK

Programamos

los minutos

OK

Programamos los segundos

de duración del pulso

MODO

NORMAL

C

Seleccionamos
los días de la
semana

A016.17.52570

ORBIS TECNOLOGIA ELECTRICA, S.A.

Teléfono: [phone]; Fax: [phone]
E-mail: info@ orbis.es
http://www.orbis.es

Lérida, 61 E-28020 MADRID

45

OK

OK

OK

OK

OK

DIGITAL TIME SWITCH

DATA MICRO + AND DATA MICRO 2 +

OPERATING INSTRUCTIONS

Increment or move up

(only Data Micro 2 +)

in menu

Circuit C2 override

C2

C1

Move back in menu

Permanent override

(C+C1 ó C+C2)

C

OK

MENU

(only Data Micro 2 +)

Day of the week

Circuit 2

(1) Monday

On / Off

Programming

AM / PM mode

Hour : Minute

Circuit 1

On / Off

Permanent overrride

DESCRIPTION

DATA MICRO

+ is a time switch designed to control any electrical installation.

Includes pulse programming from 1 to 59 seconds and up to 32 block memory
spaces. Automatic Winter – Summer official time adjustment.

INSTALLATION
ATTENTION: Electrical devices must be installed and assembled by authorized
installer.
VERY IMPORTANT: This time switch is protected internally against interference by
a safety device. However, particularly strong electromagnetic fields may alter its
operation. Such interference can be avoided by adhering to the following
recommendations during installation:

- The device should not be installed near inductive loads (motors,
transformers, contactors, etc)

- A separate power line is recommended (equipped with a network filter if
necessary)

- Inductive loads should be equipped with interference suppressors
(varistor, RC filter)

If the time switch is to be used in combination with other devices in an installation, it
is necessary to verify that no parasitic disturbances will be caused by the group.

MOUNTING: Automatic control independent mounting in cabinets provided with 35
mm simetric rail in accordance with EN 60175.

CONNECTION:

Connect according with the following schema:

STARTING UP AND PROGRAMMING

DATA MICRO
official automatic Winter – Summer official time adjustment activated (last Sunday
in March and last Sunday in October).
Programming is based in menus (indicated by icons):
Programming: “ PROG”.
Clock setting: “  ”.
Winter / Summer official time change: “ “.
Holidays period programming: “ “.

DATA MICRO +

L

123N

DATA MICRO 2 +

456

123

+ is already programmed with current date and time, and with the

Display

Decrement or move
down in menu
Circuit C1 override

Confirms the selection
Starts menu

Clock setting

Summer / Winter time

Holidays program

Pulse

Override

L

N

RESET

Although the clock of the device is already programmed, if a RESET is needed
(blank display, inconsistent data, etc), press at the same time the four keys during 3
seconds. In this moment, the device loses all data and goes to clock setting mode,
directly to program year, month, day, day of the week, hour and minutes.

CLOCK SETTING

For clock setting, press key “OK” to access to the Menu and with keys (∆) and (∇)
select icon () and press “OK”. Display shows the year with the last two figures
blinking; update the year by pressing keys (∆) and (∇) and validate it with key “OK”.
The same operation should be made to update month, day, day of the week, hour
and minutes. By accepting minutes with “OK”, it automatically goes to normal
mode.
To change the time mode (24 h / 12 h am-pm) proceed as follows: accept year,
month, day and day of the week; while hour is blinking, press (∆) and (∇) at the
same time. After that, the time mode has change.

PROGRAMMING

To program the device, press “OK” to enter to the menu. By pressing again “OK”
the menu “PROG” is entered and the display shows the first programmed
switching. If no switching is programmed then - - : - - is shown. To program or edit
the desired switching press “OK” again, with keys (∆) and (∇) select the circuit and
type of switching: C1 OFF, C1 ON , (C2 OFF, C2 ON, C2 ON only in
model DATA MICRO 2). Validate with “OK” and introduce hour and minutes
desired, validating then with “OK”. Then select the days of the week that the
switching has to operate. With keys (∆) and (∇) place the blinking cursor on the first
day of the week that the switching has to operate and then fix it by pressing “OK”.
Repeat this sequence with the other days of the week when the switching has to
operate. For the days not desired, press (∇) to go down to the next day. After
programming all the days of the week, the display will show the next switching to
program.

SHORT TIME SWITCHING (PULSE) PROGRAMMING

If the selected switching is a Pulse ( ), after introducing hour and minutes
when the pulse starts, use keys (∆) and (∇) to program the length of the pulse (from
1 to 59 seconds). This length is shown in the digits of seconds (situated at the right
side and smaller than the digits of hours and minutes). Se lect the day(s) of the
week when the switching has to be programmed and validate with “OK”. After that,
press “C” to come back to normal mode. If “C” is not pressed, being in any mode,
after two minutes, the device returns to normal mode.

VIEWING PROGRAMMED SWITCHING

The programmed switching can be checked by entering again in menu “PROG”;
pressing key (∆) all the switching are shown in display, and after the last one, the
display shows - - : - -, if there is any free space and then it shows the number of
free spaces.

EDITING OR DELETING SWITCHING

Programmed switching can be edited or deleted in menu “PROG”, selecting with
keys (∆) or (∇) the switching to be edited or deleted. To edit it, proceed as in clause
PROGRAMMING and to delete it, keep pressing key “OK” and then press key “C”.
To delete all the switching without using RESET, go to the point where the display
shows the free spaces of memory, keep pressing key “OK” and then press key “C”.
The display will show 32, the total free memory spaces.

MANUAL OVERRIDE

In normal mode, pressing key ∇ ( C1), circuit C1 is activated or deactivated. The
same for circuit C2 by using key

∆ ( C2 ) (only in DATA MICRO 2 +).
If any manual override is executed, it is represented in display by symbol ( ).
The next programmed switching cancels the manual override and the symbol ( )
disappear from the display.

PERMANENT OVERRIDE

This option blocks all the programmed switching. In normal mode, keep pressing
key “C” and then press key ∇ ( C1 ) to activate the permanent position of circuit;
this situation is indicated in display with symbol ( ). After that, the state of the
circuit can be changed by pressing key ∇ ( C1 ).
To cancel permanent override keep pressing key “C” and then press key ∇ ( C1),
symbol ( ) disappear from display. The same for circuit C2 using key ∆ ( C2 ),
only in DATA MICRO 2 +.

WINTER / SUMMER OFFICIAL TIME CHANGE

Enter “menu” by pressing key “OK”; select option ( ) using keys (∆) and (∇),
validate with “OK”. There are the three following working modes:

AUTO: The clock is automatically changed on the last Sunday in March al 02:00
and the last Sunday in October at 03:00.
PRO: Allows to choose the date and time for the time change, programming first
the Winter – Summer change ( ) and then the Summer – Winter change ( ).
OFF: No time change will be made

HOLIDAY PROGRAM

This function allows to deactivate the circuits during a period of time up to 99 days.
After that, the programming continues as usual.
If user validates 0 days, the holiday period is cancelled and the device will work in
a normal way. If user validates a number o days different than 0, the device starts
immediately, so relays switch to OFF and programmed switching will not execute.
If the validated number of days is 1, the holiday period will finish at 23:59:59 of the
same day than validation. If the validation number of days is 2, the holiday period
will finish next day. And so on.
Display shows symbol ( ) during the holiday period.

TECHINCAL FEATURES

Power supply As indicated on the
device
Switching capacity: 16 (10) A / 250 V
Maximum recommended loads:
Incandescent lamps: 3000 W
Uncompensated fluorescent lamps 1200 W
Compensated fluorescent lamps 1200 W 150 μF
Low voltage halogen lamps 1000 VA
Halogens (230 V) 2500 W
Low-consumption lamps 200 W
Contact type and material Changeover AgSnO
Power consumption: 6 VA 1 circuit (aprox.1 W)
Action type: 1B, 1S, 1T and 1U
Memory spaces: 32
Type of switchings: ON
OFF
PULSE (from 1 to 59 s)
Switching accuracy: Better than 1 second
Operating accuracy: ≤ ± 1 s/ day at 23 ºC
Power reserve: 4 years (Lithium battery)
at 23 ºC
Operating temperature: - 10 ºC to + 45 ºC
Protection category: IP 20 according to

EN 60529

Protection class: II according to EN 60335

when mounted as

intended
Pollution situation: Normal
Sealable cover

PROGRAMMING EXAMPLE

We want to connect a load from 09:00 to 18:00 from Monday to Friday.
(It is considered that there are no other programming).

NORMAL

MODE

Select the desired
days of week by
pressing OK.
Not select by
pressing ( ).

OK

To program

minutes

OK

As we want to program an
activation, we press ( )
to change to ON

OK

To program
minutes

OK
OK
OK
OK
OK

OK

To program

disconnection

OK

To program
hour

OK

To validate

OK

Select desired

hour

Program the days

of the week

OK

Select
desired
hour

OK

To program

hour

OK
OK
OK
OK
OK

C

NORMAL

MODE

2

OK

If no more
switching has to
be programmed

DIMENSIONS

35

65

60

88

45

PULSE PROGRAMMING EXAMPLE

We want to connect a bell at 09:00 for 15 seconds at Monday, Thursday and
Saturday.

NORMAL

MODE

OK

OK

OK

Press to
see symbol

As we want to
program a pulse,
we press ( ) to
change to ON ( )

OK

Program desired

hour

OK

Program desired

minutes

OK

Program pulse length in

seconds

OK

NORMAL

MODE

C

OK

OK

OK

Select the days
of the week

A016.17.52821

ORBIS TECNOLOGIA ELECTRICA, S.A.

Teléfono: [phone]; Fax: [phone]
E-mail: info@ orbis.es
http://www.orbis.es

Lérida, 61 E-28020 MADRID

INTERRUPTEUR HORAIRE NUMÉRIQUE

DATA MICRO + ET DATA MICRO 2 +

INSTRUCTIONS D’EMPLOI

Augmenter ou monter

dans le menu

Actionnement manuel C2

(Seulement Data Micro 2)

C2

C1

Revenir en arrière

Commutacion permanente

(C+C1 ou C+C2)

(Seulement Data Micro 2)

Jour de la semaine

(1) Lundi

Programmation

Circuit 2

On / Off

C

OK

MENU

24 / 12 h

Heure : Minutes

Circuit 1

On / Off

DESCRIPTION

Le DATA MICRO

+ est un interrupteur horaire conçu pour le contrôle de n’importe

quelle installation électrique. Il offre la possibilité de réaliser des pulsations de 1 à
59 secondes. Changement automatique de l’heure officielle Hiver - Été. Il possède
32 espaces de mémoire programmables par blocs.

INSTALLATION

ATTENTION. L’installation et le montage des appareils électriques doivent être
réalisés par un installateur agréé.
L'appareil est internement protégé contre les interférences par un circuit de
sécurité. Toutefois, certains champs magnétiques particulièrement forts peuvent
arriver à altérer son fonctionnement. Les interférences peuvent être évitées en
respectant les règles d’installation suivantes :

- L’appareil ne doit pas être installé à proximité de charges inductives (moteurs,
transformateurs, contacteurs, etc.)

- Il convient de prévoir une ligne séparée pour l’alimentation (si nécessaire
dotée d’un filtre de réseau).

- Les charges inductives doivent être munies de suppresseurs d’interférences
(varistor, filtre RC).

En cas d’utilisation de l’interrupteur horaire combiné avec d’autres dispos itifs dans
une installation, il est nécessaire de vérifier que l’ensemble ainsi constitué ne
génère pas de perturbations parasites.
MONTAGE : Dispositif électronique de commande de montage independant en
armoire de distribution dotée d’un profil symétrique de 35 mm, conformément à la
norme EN 60175 (rail DIN).

CONNEXION

Schéma de connexion

DATA MICRO +

DATA MICRO 2 +

L

456

123N

12

MISE EN SERVICE ET PROGRAMMATION

Le DATA MICRO

+ sort d’usine avec la date et l’heure actuelles, et le changement

d’heure officiel activé (dernier dimanche de mars et dernier dimanche d’octobre).
La programmation se base sur des menus (indiqués par des icones) :
« PROG » Programmation, «
des changements de saison, «

» Réglage date et heure, « » Configuration

» Configuration de la période de vacances.

RÉINITIALISATION

Bien que l’appareil sorte d’usine avec la date et l’heure programmées, si vous avez
besoin de réaliser une RÉINITIALISATION (écran en blanc, données incohérentes,
etc.), appuyez à la fois sur les 4 boutons pendant 3 secondes. L’appareil perdra
alors toutes les données et passera au mode de réglage de la date et de l’heure. Il
passe directement à la programmation de l’année, du mois, du jour, du jour de la
semaine, de l’heure et des minutes.

RÉGLAGE DE LA DATE ET DE L’HEURE

Pour régler la date et l’heure de l’appareil, appuyez sur la touche « OK », entrez
dans le menu et, avec les flèches ∆ et ∇, sélectionnez l’icone

Écran

Diminuer ou descendre
dans le menu
Actionnement manuel C1

Valider une option à l'écran
Accéder au menu

Mise à l'heure

Heure d'Hiver / Été

Programme Vacances

Pulsation

Commutation manuelle

Commutation permanente

L

N

3

, puis appuyez sur

« OK ». L’année apparaît à l’écran avec les deux derniers chiffres qui clignotent,
avec les touches ∆ et ∇, indiquez l’année, puis appuyez sur « OK » pour valider.
Réalisez la même opération pour le mois, le jour, le jour de la semaine, l’heure et
les minutes. Lorsque vous validez les minutes avec « OK », vous passez
automatiquement au mode normal.
Pour changer le mode horaire (24/12h), procédez comme suit. Validez l’année, le
mois, le jour et le jour de la semaine et, pendant que l’heure clignote, appuyez à la
fois sur les touches (∆) et (∇) pour changer le mode horaire.

PROGRAMMATION DE MANŒUVRES

Pour programmer l’équipement, appuyez sur la touche « OK » pour entrer dans le
menu. Appuyez à nouveau sur « OK » pour entrer dans le menu de programmation
(PROG). La première manœuvre programmée apparaît à l’écran. S’il y en a
aucune vous verrez : - - : - - . Pour programmer ou modifier la manœuvre de votre
choix, appuyez à nouveau sur OK et choisissez, avec les touches ∆ et ∇, le canal
et le type de manœuvre : C1 OFF, C1 ON, C1 ON

,(C2 OFF, C2 ON, C2 ON

, seulement sur le modèle DATA MICRO 2 +). Validez avec « OK » et indiquez

l’heure et les minutes de réalisation de la manœuvre. Validez à nouveau avec
« OK », puis sélectionnez les jours de la semaine où vous souhaitez réaliser la
manœuvre. Avec les touches ∆ et ∇, placez le curseur clignotant sur le premier
jour de la semaine que vous souhaitez programmer en le sélectionnant avec la
touche « OK ». Répétez cette opération pour les autres jours de la semaine où
vous souhaitez réaliser cette même manœuvre. Lorsque vous êtes sur un jour que
vous ne souhaitez pas sélectionner, appuyez sur la touche ∇ pour passer au jour
suivant. Une fois la programmation de tous les jours de la semaine terminée, la
manœuvre suivante à programmer s’affiche à l’écran.

PROGRAMMATION DE MANŒUVRES DE COURTE DURÉE (PULSATIONS)

Si vous avez choisi la manœuvre Pulsation

, après avoir indiqué l’heure et les
minutes où vous souhaitez commencer la manœuvre, avec les touches ∆ et ∇,
programmez la durée de celle-ci (de 1 à 59 secondes). Cette durée est affichée
par les chiffres des secondes (à droite et plus petits que ceux de l’heure et des
minutes). Sélectionnez le ou les jours de la semaine où vous souhaitez réaliser la
manœuvre, puis validez avec « OK ». Une fois la programmation terminée,
appuyez sur « C » pour revenir au mode normal.
Si vous n’appuyez pas sur « C », depuis n’importe quel écran, l’appareil retourne
automatiquement au mode normal au bout de 2 minutes.

VÉRIFICATION DES PROGRAMMES

Les manœuvres programmées peuvent être vérifiées en entrant à nouveau dans le
menu « PROG » et en appuyant sur la touche ∆ pour afficher toutes les
manœuvres programmées. Après la dernière manœuvre programmée l’écran
affiche - - : - -, s’il reste des espaces libres suivi du nb. d’espaces libres en
mémoire.

MODIFICATION OU ANNULATION DE MANŒUVRES

Les manœuvres programmées peuvent être modifiées ou annulées en entrant
dans le menu « PROG » et en cherchant la manœuvre à modifier ou à annuler
avec les touches ∆ et ∇. Une fois localisée, pour la modifier procédez de la même
façon que dans la section PROGRAMMATION, et pour l’annuler maintenez la
touche « OK » enfoncée et appuyez sur la touche « C ». Pour effacer toutes les
manœuvres sans réaliser une RÉINITIALISATION, rendez-vous dans l’écran
indiqué par le nb. d’espaces libres et, en maintenant la touche « OK » enfoncée,
appuyez sur « C ». L’écran affiche 32, le nombre total d’espaces de mémoire.

COMMUTATION MANUELLE

En mode normal, quand vous appuyez sur la touche ∇ (
de position. Avec la touche ∆ (
(C2) (seulement pour le modèle DATA MICRO 2

C2), procédez de la même façon pour le canal 2

+).

Lorsque vous réalisez une commutation manuelle, l’écran affiche le symbole «

C1), le canal C1 change

».
La manœuvre programmée suivante élimine la commutation manuelle, et le
symbole «

» disparaît de l’écran.

COMMUTATION MANUELLE PERMANENTE

Cette option bloque toutes les manœuvres programmées. En mode normal avec la
touche « C » enfoncée, appuyez sur la touche ∇ (
permanente la manœuvre actuelle. Le symbole «
bloqué, vous pouvez changer l’état du circuit en appuyant sur la touche ∇ (

C1) pour maintenir de façon

» apparaît à l’écran. Une fois

C1).
Pour annuler la commutation manuelle permanente, maintenez enfoncée la touche
« C » et appuyez sur la touche ∇ (
Pour le canal 2 procédez de la même façon avec la touche ∆ (
pour le modèle DATA MICRO 2

C1). Le symbole « » disparaît de l’écran.

C2), seulement

+.

CHANGEMENT D’HEURE OFFICIEL (ÉTÉ – HIVER)

Avec la touche « OK », entrez dans le menu, sélectionnez avec les touches ∆ et ∇
l’option (

), puis validez avec « OK ». Choisissez un des modes de
fonctionnement suivants :
AUTO : réalis e le changement le dernier dimanche de mars à 02:00 et le dernier
dimanche d’octobre à 03:00.
PRO : permet de choisir le mois, le jour, l’heure et les minutes où le changement
doit être réalisé, en programmant d’abord le changement Hiver – Été (
changement Été – Hiver (
OFF: aucun changement n’est réalisé.

PROGRAMME DE VACANCES

).

), puis le

Cette option permet maintenir dans la position OFF les circuits pendant une
période de jusqu’à 99 jours. Une fois ce temps écoulé, la programmation est
rétablie.
Si l’utilisateur valide 0 jours, la période de vacances sera annulée et l’équipement
fonctionnera de façon normale. Si un chiffre de vacances différent de 0 est indiqué,
l’équipement entrera en mode vacances à cet instant précis, c’est-à-dire que les
relais passeront à OFF et qu’aucune manœuvre programmée ne sera réalisée.
Si le chiffre de vacances est 1, cette période durera depuis l’instant actuel, jusqu’à
23:59:59 de ce même jour. Si le chiffre est 2, la période durera le reste de la
journée, plus toute la journée suivante, et ainsi de suite.
Pendant tout le temps où l’appareil est en mode vacances, l’écran affiche le
symbole «

».

CARACTÉRISTIQUES TECHNIQUES

Alimentation Selon indications sur l’appareil
Pouvoir de rupture : 16 (10) A/250 V
Charges maximales recommandées (N/O):

Lampes incandescentes 3000 W
Fluorescentes 1200 VA
Halogènes basse tension 2000 VA
Halogènes (230 V) 3000 W
Lampes faible consommation 600 VA
Downlights 400 VA
Lamp Led 600 VA

Contact : AgSnO
Consommation propre : 6 VA (1 W environ)

commuté

2

Typo d’action : Type 1B, 1S, 1T et 1U.
Espaces de mémoire : 32
Types de manœuvres : ON / OFF / PULSATIONS (de 1

à 59 secondes)
Précision de manœuvre : la seconde
Précision de marche : ≤ ± 1 s/jour à 23 ºC
Réserve de marche : 4 ans sans alimentation (Pile au

lithium)
Température de fonctionnement : De –10 ºC à +45 ºC
Type de protection : IP 20 selon EN 60529
Classe de protection : II en montage correct
Situation de contamination : 2
Couvercle scellable

EXEMPLE DE PROGRAMMATION

Connexion d’une charge de 09:00 h à 18:00 h de lundi à vendredi.
(En considérant qu’il n’y a aucune programmation antérieure).

MODE

NORMAL

Sélectionnez

les jours en

appuyant sur OK.

Non sélectionnés

appuyez sur

Programmez

les minutes

OK

OK

OK

OK

OK

Puisque vous voulez
programmer une connexion,
appuyez sur
pour changerà ON

OK

Programmez
les heures

Recherchez
l'heure
souhaitée

OK

Programmez
les minutes

OK
OK
OK
OK
OK

Programmation

de déconnexion

Validez.

OK

OK

OK

Recherchez

l'heure souhaitée

OK
OK
OK
OK
OK

Programmez les

jours de la semaine

Programmez

les heures

Si vous ne souhaitez
pas programmer
d'autres manceuvres

C

MODE

NORMAL

DIMENSIONS

35

65

60

88

45

EXEMPLE DE PULSATION

Connexion d’une sonnerie à 9:00h pendant 15 secondes le lundi, jeudi et samedi.

MODE

NORMAL

OK

OK

Appuyez jusqu'à
que le symbole
apparaisse

Puisque vous voulez
programmer une pulsation,
appuyez sur
pour changer à ON

OK

OK

Programmez

les heures

OK

Programmez

les minutes

OK

Programmez les secondes

que dure la pulsation

OK

MODE

NORMAL

C

OK

OK

OK

Sélectionnez
les jours de
la semaine

03/11.2011 A016.17.52844

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID

Téléphone : [phone] ; Fax : [phone]

Courriel : info@ orbis.es

http://www.orbis.es
