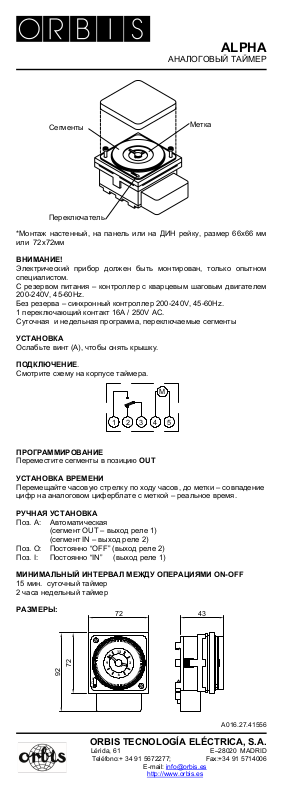

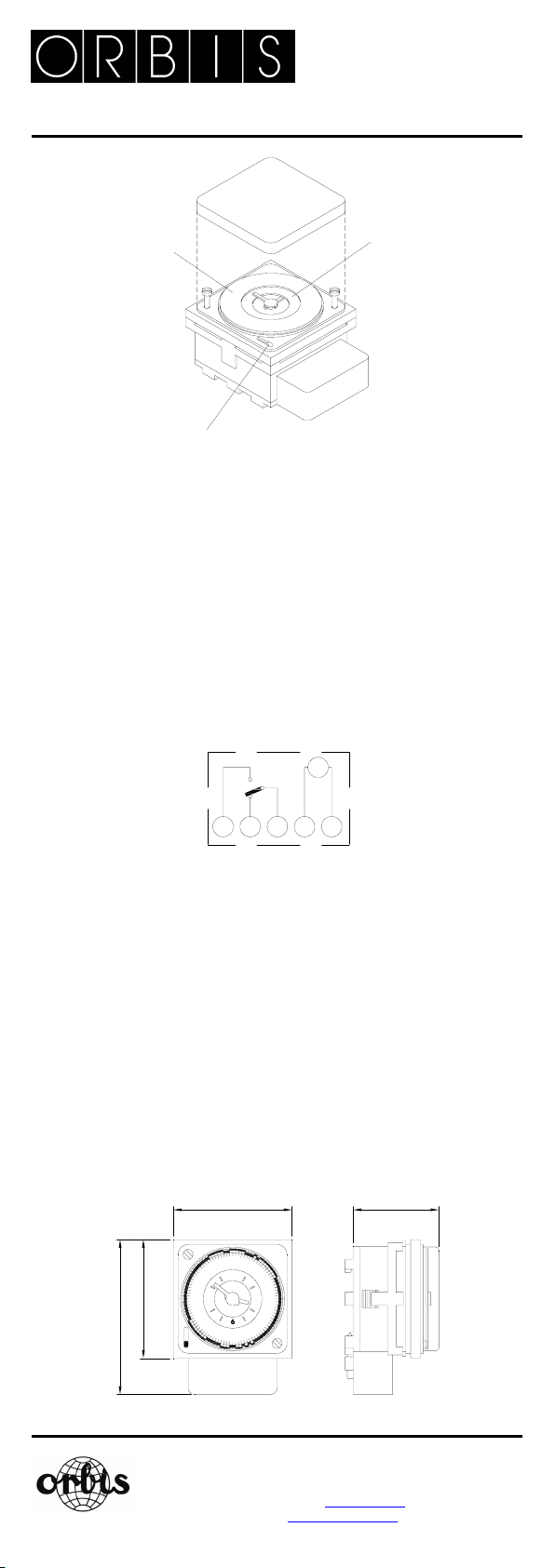

ALPHA
Сегменты
Переключатель
*Монтаж настенный, на панель или на ДИН рейку, размер 66x66 мм
или 72x72мм
ВНИМАНИЕ!
Электрический прибор должен быть монтирован, только опытном
специалистом.
С резервом питания – контроллер с кварцевым шаговым двигателем
200-240V, 45-60Hz.
Без резерва – синхронный контроллер 200-240V, 45-60Hz.
1 переключающий контакт 16A / 250V AC.
Суточная и недельная программа, переключаемые сегменты
УСТАНОВКА
Ослабьте
винт (A), чтобы снять крышку.
ПОДКЛЮЧЕНИЕ.
Смотрите схему на корпусе таймера.
21 43 5
ПРОГРАММИРОВАНИЕ
Переместите сегменты в позицию OUT
УСТАНОВКА ВРЕМЕНИ
Перемещайте часовую стрелку по ходу часов, до метки – совпадение
цифр на аналоговом циферблате с меткой – реальное время.
РУЧНАЯ УСТАНОВКА
Поз. A: Автоматическая
(сегмент OUT – выход реле 1)
(сегмент IN – выход реле 2)
Поз. O: Постоянно
“OFF” (выход реле 2)
Поз. I: Постоянно “IN” (выход реле 1)
МИНИМАЛЬНЫЙ ИНТЕРВАЛ МЕЖДУ ОПЕРАЦИЯМИ ON-OFF
15 мин. суточный таймер
2 часа недельный таймер
РАЗМЕРЫ:
72
92
72
12
9
3
I
O
A
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
АНАЛОГОВЫЙ ТАЙМЕР
Метка
M
43
E-mail: [email protected]
http://www.orbis.es
A016.27.41556
