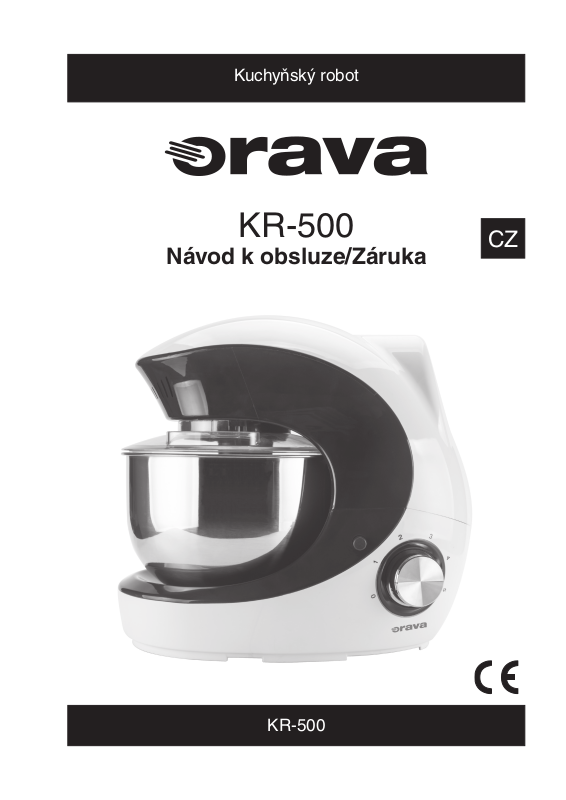

Orava KR-500 User Manual

Kuchyňský robot
KR-500
Návod k obsluze/Záruka
CZ
KR-500
CZ
1
Určený účel použití zařízení
a vláčný potravin v nádobách určených k přípravě, v rozsahu, který je stanoven technickými a provozními parametry a funkcemi zařízení, bezpečnostními a uživatelskými pokyny a vnějšími vlivy provozního prostředí.
Elektrické spotřebiče ORAVA jsou vyrobeny podle poznatků současného
stavu techniky a uznávaných bezpečnostně-technických pravidel. Přesto může nesprávným a neodborným používáním nebo používáním v rozporu s určením vzniknout nebezpečí poranění nebo ohrožení života uživatele nebo třetí osoby, resp. poškození zařízení a jiných věcných hodnot.
1. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY A UPOZORNĚNÍ
Tento dokument obsahuje důležité bezpečnostní pokyny a upozornění
pro bezpečný, správný a hospodárný provoz elektrického zařízení. Jeho dodržování pomáhá uživateli vyhnout se rizikům, zvýšit spolehlivost a životnost výrobku.
1.1. Všeobecné bezpečnostní pokyny
Před uvedením zařízení do provozu Vám doporučujeme pozorně si prostudovat návod k obsluze a zařízení obsluhovat podle stanovených pokynů!
• Bezpečnostní pokyny a upozornění uvedená v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může při používání zařízení dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků je odpovědnost a opatrnost. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení dle pokynů.
Nedodržením bezpečnostních pokynů a upozornění výrobce
neodpovídá za jakékoliv vzniklé škody na zdraví nebo majetku!
• Před prvním použitím zařízení se důkladně přesvědčte, že je zařízení kompletní a nevykazuje viditelné známky poškození. Pokud je výrobek vadný nebo má-li jakékoliv viditelné poškození, výrobek nepoužívejte.
• Návod k obsluze udržujte podle možností v blízkosti po celou dobu jeho životnosti. Návod k obsluze vždy uchovávejte spolu se spotřebičem pro jeho použití v budoucnu a použití novými uživateli.
• Zařízení používejte výhradně k účelu, pro který je určen, a způsobem, který je stanoven výrobcem.
• Zařízení je určeno pro používání v domácnosti a v podobných vnitřních prostorách určených pro bydlení, bez zvláštního zaměření.
CZ
2
Tento spotřebič je určen kromě použití v domácnosti i pro následující
způsoby použití:
- V kuchyňkách pro zaměstnance v obchodech, kancelářích a jiných pracovištích;
- V obytných prostorách hotelů, motelů, penzionů a dalších ubytovacích zařízení;
- V obytných prostorách podniků zajišťujících nocleh se snídaní.
Nejedná se o profesionální zařízení pro komerční použití.
• Neměňte technické parametry a vlastnosti zařízení neautorizovanou změnou či úpravou jakékoliv části zařízení.
• Výrobce neodpovídá za škody způsobené během přepravy, nesprávným používáním, poškozením nebo zničením zařízení vlivem nepříznivých povětrnostních podmínek.
1.2. Bezpečnost provozního prostředí
• Nepoužívejte zařízení v průmyslovém prostředí ani ve venkovním prostředí.
• Provozní prostředí zařízení udržujte vždy čisté a dobře osvětlené.
• Zařízení neumísťujte na nestabilní povrch. Převrhnutí nebo pád zařízení může způsobit poranění osob nebo poškození zařízení.
• Zařízení nevystavujte přímému slunečnímu záření ani nadměrným zdrojům tepla.
• Nepoužívejte elektrický spotřebič v prostorách s hořlavými kapalinami, plyny nebo prachem. Spotřebič může být zdrojem jiskření, což může mít za následek vznícení prachu nebo výparů.
Charakteristiky provozního prostředí
1. Teplota okolí: +5 ÷ +40 °C
2. Vlhkost: 5 ÷ 85 %
3. Nadmořská výška: ≤ 2 000 m
4. Výskyt vody: občasná kondenzace vody nebo výskyt vodní páry
5. Výskyt cizích těles: množství a druh prachu jsou nevýznamné
Stupeň ochrany krytem: IP20
• Ostatní charakteristiky provozního prostředí (mechanické namáhání ­rázy a vibrace, výskyt rostlinstva, živočichů, povětrnostních vlivů), jsou z hlediska účinku na správné a bezpečné používání elektrických zařízení zanedbatelné.
1.3. Elektrická bezpečnost
• Před prvním připojením elektrického spotřebiče do napájecí sítě zkontrolujte, zda síťové napětí uvedené na štítku spotřebiče odpovídá napětí síťové zásuvky v domácnosti.
• Elektrický spotřebič je určen pro napájení se sítě AC 220-240 V.
Elektrická bezpečnost spotřebiče je zaručena výhradně pouze v případě
správného zapojení do elektrické sítě.
• Používejte výhradně pouze napájecí kabel se zástrčkou (síťovou šňůru), který byl dodán spolu se zařízením, a kompatibilní se síťovou zásuvkou. Použití jiného kabelu může vést k požáru nebo úrazu elektrickým proudem.
CZ
3
• Elektrický spotřebič vždy připojujte do snadno přístupné síťové zásuvky. V případě vzniku provozní poruchy je nutné spotřebič co nejrychleji vypnout a odpojit od síťového napájení.
• Napájecí kabel/síťovou šňůru neodpojujte taháním za kabel/šňůru. Odpojení proveďte vytažením přívodu za vidlici napájecího kabelu/síťové šňůry.
• Pokud použijete prodlužovací napájecí kabel, zkontrolujte, zda celkový jmenovitý (ampérový) výkon všech zařízení připojených k prodlužovacímu napájecímu kabelu nepřevyšuje celkový jmenovitý (ampérový) výkon prodlužovacího kabelu.
• Pokud musíte použít prodlužovací napájecí kabel nebo napájecí blok, zajistěte, aby byl prodlužovací napájecí kabel nebo napájecí blok připojen k elektrické zásuvce, a ne k dalšímu prodlužovacímu napájecímu kabelu nebo napájecímu bloku. Prodlužovací napájecí kabel nebo napájecí blok musí být určeny pro uzemněné zástrčky a zapojené do uzemněné zásuvky.
• Zástrčka napájecího kabelu spotřebiče musí být kompatibilní se síťovou zásuvkou. Nikdy nepoužívejte žádné adaptéry ani jiným způsobem zásuvku neupravujte. Nepoužívejte nevhodné a poškozené zásuvky.
• Abyste předešli elektrickému šoku, připojte napájecí kabely zařízení do řádně uzemněných elektrických zásuvek. Pokud je zařízení vybaveno napájecím kabelem s 3-kolíkovou zástrčkou, nevyužívejte adaptéry, které nemají uzemňující prvek, ani neodstraňujte zemnící prvek ze zástrčky nebo adaptéru.
• Neohýbejte, nemačkejte nebo jiným způsobem nevystavujte napájecí kabel/ síťovou šňůru spotřebiče působení mechanického namáhání, ani vnějším zdrojům tepla. Poškození napájecího kabelu může vést k úrazu elektrickým proudem.
• Při poškození napájecího kabelu spotřebič odpojte od elektrické sítě a dále nepoužívejte. Pokud je napájecí kabel/síťová šňůra poškozen, musí jej vyměnit výrobce, jeho servisní služba nebo kvalifikovaná osoba, aby se předešlo nebezpečí úrazu elektrickým proudem.
• Elektrický spotřebič jakož i napájecí kabel pravidelně kontrolujte a udržujte v čistotě. Vidlici napájecího kabelu pravidelně odpojujte a podle potřeby čistěte. Znečištění prachem nebo jinými látkami může způsobit narušení izolačního stavu a následně požár.
• Elektrický spotřebič nevystavujte působení vody, nebo vlhkému prostředí. Vniknutí vody do spotřebiče zvyšuje riziko úrazu elektrickým proudem. Pokud je napájecí kabel mokrý, nebo do spotřebiče vnikla voda, okamžitě jej odpojte od elektrické sítě. Pokud je spotřebič připojen k síťové zásuvce a je to možné, vypněte napájení na elektrickém jističi ještě před pokusem o odpojení napájení. Pokud vytahujete mokré kabely ze živého zdroje napájení, buďte nanejvýš opatrní.
• Pokud při instalaci (připojování) elektrického zařízení dochází k demontáži ochranných krytů, tak po ukončení instalace nesmí být jeho elektrické části přístupné uživatelům.
CZ
4
1.4. Bezpečnost osob
• Tento spotřebič je určen pro používání osobami bez elektrotechnické kvalifikace (laiky), podle pokynů stanovených výrobcem.
• Obsluze zařízení náleží činnosti, jako je zapínání a vypínání zařízení, uživatelská manipulace a nastavování provozních parametrů, vizuální nebo sluchová kontrola zařízení a uživatelské čištění a údržba.
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pouze pokud jsou pod dozorem nebo vedením odpovědné osoby, byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
• Čištění a uživatelskou údržbu mohou provádět děti od 8 let a starší jen pod dozorem zodpovědné osoby.
• Děti si se spotřebičem nesmí hrát.
• Během používání a provozu udržujte spotřebič vždy mimo dosah dětí. Nezapomeňte na to, že spotřebič je možné stáhnout i za volně přístupnou síťovou šňůru.
• Při obsluze elektrického spotřebiče vždy dbejte zvýšené opatrnosti. Nepoužívejte elektrické spotřebiče, pokud jste nadměrně unavený(á), pod vlivem léků nebo omamných látek, snižujících pozornost a soustředění. Nepozornost při obsluze může vést k vážnému zranění.
1.5. Čištění, údržba a opravy
• Běžné uživatelské čištění a údržbu elektrického spotřebiče provádějte jen doporučeným způsobem. K čištění nepoužívejte rozpouštědla a ani drsné čistící předměty. Znečištění a viditelné skvrny od dotyku prstů, resp. rukou je možné vyčistit použitím čistících saponátů, určené speciálně k čištění domácích spotřebičů.
• Pokud elektrický spotřebič nepoužíváte, čistíte jej, nebo když se na spotřebiči vyskytla závada, spotřebič vždy odpojte od napájení z elektrické sítě.
• Elektrický spotřebič nerozebírejte. Spotřebič pracuje s nebezpečným napětím. Z toho důvodu vždy při uživatelské údržbě spotřebič vypněte a odpojte jej od napájecí sítě. V případě poruchy opravu svěřte autorizovanému servisu.
• Záruční, ale i pozáruční opravu elektrického spotřebiče svěřte jen příslušnému kvalifikovanému odborníkovi.
CZ
5
2. SPECIÁLNÍ BEZPEČNOSTNÍ POKYNY. ČTĚTE POZORNĚ!
• Elektrické zařízení je navrženo a vyrobeno takovým způsobem, aby umožňovalo bezpečnou obsluhu a používání osobami bez odborné kvalifikace. I navzdory všem opatřením, které byly výrobcem provedeny pro bezpečné používání, obsluha a používání nese s sebou určitá zbytková rizika a s nimi spojené možné nebezpečí.
• Pro upozornění na možné nebezpečí byly na zařízení a v průvodní dokumentaci použity následující symboly a jejich význam:
Tento symbol upozorňuje uživatele, že zařízení pracuje s nebezpečným elektrickým napětím. Ze zařízení neodnímejte ochranné kryty. Při nedodržení bezpečnostních pokynů při používání a obsluze zařízení hrozí: Nebezpečí úrazu elektrickým proudem! Nebezpečí vážného zranění nebo ohrožení života!
Tento symbol upozorňuje uživatele, že při nedodržení bezpečnostních pokynů při používání a obsluze zařízení hrozí: Nebezpečí vážného zranění nebo ohrožení života! Nebezpečí poškození zařízení nebo jiné škody na majetku!
Tento symbol upozorňuje uživatele, že při nedodržení bezpečnostních pokynů při používání a obsluze zařízení hrozí: Nebezpečí pořezání nebo propíchnutí prstů!
Přeprava/Přenášení
• Při přepravě a použití např. přepravního vozíku dbejte na opatrnost při pohybu, aby nedošlo k převrhnutí zařízení.
• Zařízení přepravujte/přenášejte až po důkladné obhlídce prostoru a trasy, které musí být bez překážek.
• Zařízení nikdy nepřenášejte, pokud je v provozní činnosti. Zařízení nepřenášejte, pokud je připojeno k síťové zásuvce.
Pozor!
• Při provozu zařízení se mohou některé povrchy zahřívat. Nedotýkejte se zahřátých povrchů! Zařízení nikdy nepřenášejte, pokud není dostatečně ochlazené - na teplotu okolí.
• Zařízení přenášejte pevným uchopením oběma rukama za spodní okraj podstavy nebo pevných částí jeho těla.
• Při přenášení dbejte na to, aby vaše ruce a zařízení nebyly vlhké nebo kluzké.
CZ
6
• Pro zachování bezpečnosti (s ohledem na rozměry a hmotnost zařízení) mohou zařízení přenášet pouze osoby způsobilé a dostatečně fyzicky zdatné.
Hrozí nebezpečí vážného zranění nebo ohrožení života! Hrozí nebezpečí poškození zařízení!
Rozbalení/Obaly
• Zařízení a příslušenství před jeho uvedením do provozu vybalte a zbavte všechny jeho části zbytků obalových materiálů, etiket a štítků. Obalové materiály odložte na bezpečné místo, především mimo dosah dětí a nezpůsobilých osob, nebo je bezpečně zlikvidujte.
Hrozí nebezpečí vážného zranění! Hrozí nebezpečí udušení!
Kontrola/Uvedení do provozu
• Zařízení je určeno k přípravě potravin. Proto před jeho uvedením do provozu důkladně očistěte všechny jeho části, podle pokynů uvedených v části „Uvedení do provozu“, resp. „Čištění a údržba“.
• Zařízení (jeho pohonovou jednotku s elektrickými částmi a ovládacími prvky) a síťovou šňůru se zástrčkou nikdy nečistěte způsobem (pod tekoucí vodou), při kterém by mohlo dojít k natečení kapaliny do zařízení.
• Tyto části očistěte pouze vlhkým hadříkem a otřete do sucha nebo nechte uschnout.
• Čištění zařízení provádějte jen tehdy, pokud je vypnuto a odpojeno od napájení z elektrické sítě.
• Doporučujeme provádět prvotní i následné pravidelné kontroly zařízení.
• Zařízení nikdy nepoužívejte, pokud je neúplné, poškozené nebo v průběhu přepravy nebo užívání došlo k poškození jakékoliv jeho části.
• Nepoužívejte neoriginální a neúplné části zařízení a jeho příslušenství.
Hrozí nebezpečí vážného zranění! Hrozí nebezpečí úrazu elektrickým proudem!
Umístění/Instalace
• Zařízení umisťujte pouze na rovné, pevné a stabilní podložky - na kuchyňské pracovní stoly a na části nábytku, vhodné na umístění kuchyňských zařízení.
• Vždy se ujistěte, že místo, na které chcete zařízení umístit, má dostatečný prostor, mechanickou pevnost a vhodné osvětlení.
Upozornění!
Zařízení nevystavujte působení:
- Přímého slunečního záření, zdrojů a zařízení produkujících teplo,
- Vibrací a mechanického namáhání,
- Nadměrné prašnosti,
- Vody a nadměrné vlhkosti,
- Hmyzu,
- Agresivního vnějšího prostředí.
• Zařízení nepoužívejte a neumisťujte:
- Na nestabilní stoly nebo části nábytku,
- Na nerovný a znečištěný povrch,
7
CZ
- na těsný okraj stolů nebo částí nábytku,
- V blízkosti nádob s vodou nebo jinými tekutinami.
• Zařízení nezakrývejte ani částečně. Na zařízení nepokládejte žádné předměty. Nevkládejte a nenechte vnikat do otvorů krytů zařízení cizí tělesa.
• Nezakrývejte otvory krytů určené pro proudění vzduchu. Ventilace vzduchu zajišťuje spolehlivý a bezpečný provoz zařízení.
Hrozí nebezpečí úrazu elektrickým proudem! Hrozí nebezpečí požáru!
Varování!
• Zařízení umisťujte na místo, na které nemohou volně dosáhnout děti.
• Zabraňte, aby děti se zařízením manipulovaly. Zařízení se může na děti převrhnout a způsobit vážné zranění.
• Mechanické poškození (prasknutí nebo zlomení částí a krytů) zařízení může způsobit vážné zranění.
Hrozí nebezpečí vážného zranění! Hrozí nebezpečí poškození zařízení nebo jiných věcných škod!
• Zařízení neumisťujte a nepoužívejte v blízkosti nádob s vodou. Pokud by zařízení spadlo do vody, nevyjímejte ho! Nejprve vytáhněte vidlici síťového přívodu ze síťové zásuvky a až potom zařízení vyjměte z vody. V takových případech zaneste zařízení na kontrolu do odborného servisu, aby prověřili, zda je bezpečné a funguje správně.
Hrozí nebezpečí úrazu elektrickým proudem! Hrozí nebezpečí elektrického zkratu!
Provoz/Dozor Upozornění!
• Toto zařízení musí být používáno pouze s originálními částmi a příslušenstvím.
• Přístroj používejte vždy jen s řádně nasazeným víkem/krytem příslušné nádoby.
• Pro posun potravin v plnicím otvoru zařízení používejte pouze dodávané příslušenství.
• Před výměnou příslušenství nebo přístupných částí zařízení, před montáží a demontáží a před čištěním a údržbou zařízení vždy vypněte a odpojte napájecí kabel ze síťové zásuvky.
• Před použitím zařízení se vždy ujistěte, že je zařízení správně sestaveno a žádná z jeho částí není poškozena. Nepoužívejte nesprávně sestavené a poškozené zařízení.
Hrozí nebezpečí vážného zranění!
• Během používání a provozu mějte zařízení neustále pod dozorem!
• Toto zařízení není určeno k ovládání prostřednictvím programátoru, vnějšího časového spínače nebo dálkového ovládání, protože existuje nebezpečí vzniku požáru, pokud je zařízení zakryto nebo nesprávně umístěno.
• Pokud zařízení necháváte bez dozoru, vždy jej odpojte od napájení z elektrické sítě.
CZ
8
• Před každým připojením zařízení k elektrické síti zkontrolujte, zda je regulátor ovládání (hlavní vypínač) v poloze „0“ (vypnuto).
• Zařízení nezapínejte a nevypínejte zasunutím nebo vytažením síťové šňůry ze síťové zásuvky.
• Zařízení při obvyklém používání vždy nejdříve připojte k napájení ze síťové zásuvky a pak zapněte hlavním vypínačem.
• Po ukončení použití zařízení vypněte hlavním vypínačem a následně vytáhněte síťovou šňůru ze síťové zásuvky.
• Pokud na zařízení nefunguje hlavní vypínač, zařízení nepoužívejte.
• Zařízení je pod nebezpečným napětím, pokud je připojeno síťové napájení.
Hrozí nebezpečí vážného zranění!
• Zařízení obsahuje rotující části s ostrými hranami - rotující nože, metličky a háky.
Varování!
• Pokud zařízení pracuje, nikdy nevsunujte prsty a nevkládejte jiné předměty do jeho pracovního prostoru - do vnitřního prostoru nádoby a rotujících částí.
• V případě potřebné manipulace v pracovním prostoru (očištění rotujících částí od zachycených potravin) - vždy však pouze v době, kdy je zařízení vypnuté, odpojené od napájení a rotující části se zcela zastavily, používejte výhradně určeny příslušenství zařízení nebo vhodný předmět, např. plastový nůž, plastovou vařečku/stěrku. Nepoužívejte kovové předměty.
Pozor!
• Po vypnutí zařízení pohon rotujících částí ještě určitou dobu dobíhá. Před jakoukoliv manipulací s kryty zařízení vždy počkejte, až se rotující části zcela zastaví.
Hrozí nebezpečí vážného zranění! Hrozí nebezpečí pořezání/propíchnutí prstů!
• V průběhu používání a obsluhy zařízení dbejte zvýšené opatrnosti, abyste se nedostali vlasy, volnými ozdobnými řetízky nebo volnými částmi oblečení do kontaktu s rotujícími částmi.
Hrozí nebezpečí vážného zranění!
• Síťovou šňůru nesvazujte do svazků. Síťová šňůra musí zůstat přístupná pro bezpečné odpojení zařízení z elektrické sítě.
• Síťovou šňůru neponechávejte volně viset a neumožněte, aby byla volně dostupná a dosažitelná dětmi.
• Zařízení nikdy nenechávejte volně přístupné a neodkládejte s volně přístupnou síťovou šňůrou. Děti by mohly zařízení za síťovou šňůru stáhnout.
• Zařízení neskladujte s omotanou síťovou šňůrou kolem jeho těla. Síťovou šňůru „volně poskládejte“ způsobem, jakým byla poskládaná v originálním obalu od výrobce.
Hrozí nebezpečí vážného zranění!
CZ
9
• Zařízení obsahuje části a kryty, které se mohou při obvyklé činnosti zahřívat. Nedotýkejte se těchto částí zařízení.
• Zařízení nikdy nepřetěžujte nad limity stanovené technickými parametry!
• Nepřekračujte maximální obsah/objem zpracovávaných potravin, naznačených na nádobách nebo doporučených v informacích pro způsob zpracování potravin v tomto návodu.
• Zařízení nikdy nepoužívejte déle než 10 minut bez přestávky. Po této době nechte vždy motor cca 20 minut vychladnout a až poté pokračujte.
• Před zpracováním tepelně upravovaných potravin nechte potraviny nejprve zchladnout. Nezpracovávejte potraviny s teplotou vyšší, než je 60 °C.
• Před zpracováním hlubocezmražených potravin nechte potraviny nejprve rozmrazit na teplotu, při které je možné potraviny dělit na menší (doporučeno) části.
• Nezpracovávejte hluboce zmražené potraviny.
• Nepoužívejte současně více než jednu funkci multifunkčního zařízení.
• Režim provozu (čas provozu/činnosti a přestávky) zařízení vždy rozdělte na doporučené pracovní intervaly a tyto dodržujte podle pokynů.
• V případě, že během používání zařízení zaznamenáte jakékoli nestandardní projevy (vibrace, zvuky, zápach, kouř, ...), zařízení okamžitě vypněte a odpojte z napájení z elektrické sítě. Zařízení nechte zkontrolovat v odborném servisu.
• Montáž a demontáž zařízení a jeho jednotlivých částí provádějte jen tehdy, pokud je zařízení vypnuto a odpojeno z napájení z elektrické sítě.
Hrozí nebezpečí vážného zranění!
• Zařízení a příslušenství vždy bezprostředně po použití důkladně očistěte a zbavte ho všech zbytků zpracovávaných potravin.
• Pokud je součástí zařízení jakákoliv bezpečnostní část/součást (mechanická, elektrická/elektronická), nikdy nevyřazujte tuto část/součást z činnosti! Pokud je bezpečnostní část/součást poškozena nebo nefunguje správně, zařízení nepoužívejte!
• Bezpečnostní části/součásti nepoužívejte na zapínání, resp. vypínání zařízení.
• Nikdy nepodceňujte možné nebezpečí a dbejte zvýšené opatrnosti!!!
10
CZ
Technické údaje
Napájení: 230 V~ 50 Hz Příkon: 500 W Třída ochrany: II (ochrana před úrazem elektrickým
proudem je zajištěna dvojitou izolací)
Kapacita nádoby mixéru: 3,5 l Rozměry (š x v x h): 310 x 315 x 210 mm Hmotnost: 3,3 kg Doba nepřetržitého provozu (KB): max. 10 min.
Provozní teplota a vlhkost: 5 °C až do 40 °C, max. vlhkost 85 % Hlučnost: 82 dB (A)
Deklarovaná hodnota emise hluku tohoto spotřebiče je 82 dB (A), což představuje hladinu A akustického výkonu vzhledem k referenčnímu akustickému výkonu 1 pW.
Právo na změny vyhrazeno!
11
CZ
Před prvním použitím
Zařízení během příprav nezapojujte do elektrické sítě. Zařízení vybalte a odstraňte z něj veškerý obalový materiál. Abyste ze zařízení odstranili veškeré nečistoty, které mohly vzniknout během procesu balení, vyčistěte vnitřní prostor nádoby, všechny násady a kryt suchým hadříkem, který nepouští vlákna. Při čištění násad dávejte pozor, abyste se neporanili o ostré hrany (viz část „Čištění a údržba“ v tomto návodu). Opláchněte příslušenství ve vlažné vodě. Těleso zařízení neponořujte do vody! Povrch vyčistěte hadříkem navlhčeným ve vodě. Všechny díly důkladně vysušte.
Nikdy nenamáčejte základnu ani motor ve vodě nebo jiné tekutině! Jen na domácí použití!
12
CZ
Popis částí
1. vrchní motorová část
2. kryt nádoby mixéru
3. ochranný kryt nástavce
4. šlehací nástavec (metlička)
5. nádoba mixéru 3,5 l
6. základna s přepínačem výkonu
7. míchací nástavec
8. hnětací nástavec
9. zajišťovací tlačítko
10. otočný přepínač výkonu (0 - vyp., 1až 5 nastavení otáček)
13
CZ
Smontování příslušenství a nasazení na motorovou jednotku
Podle následujících kroků sestavte zařízení pro účely úpravy potravin, jakými jsou šlehání, hnětení apod.
1. Postavte základnu na suchý, rovný a pevný povrch. Na spodku jsou
přísavky, které pevně uchytí základnu na rovném povrchu, takže se nebude pohybovat.
Před úplným sestavením zařízení nezapojujte síťovou šňůru do elektrické
zásuvky!
2. Stiskněte zajišťovací tlačítko (9) na základně (6), aby se pozvedla vrchní
motorová část (1).
3. Nasaďte nádobu (mísu) (5) na základnu (6) tak, že tři výčnělky ve spodní
části mísy osadíte do tří drážek v základně.
Pak mísu otočte doprava na doraz, aby se bezpečně zajistila v základně.
4. Na spodní část motorové hlavy (1) nasuňte průhledný kryt nádoby tak, aby
značka Po nasunutí na doraz kryt nádoby pootočte směrem doprava.
na okraji otvoru v krytu směřovala na výstupek motorové hlavy.
^
14
CZ
5. Vyberte požadovaný nástavec, který chcete použít (šlehací (4), míchací (7), hnětací (8)) a na její vrchní část nasaďte ochranný kryt (3) tak, aby se jeho výčnělky osadily do drážek v nástavci.
6. Nasaďte nástavec i s ochranným krytem na kovový hřídel na motorové části (1) výřezy na vrchní části nástavce na příčný kolík na hřídeli úplně na doraz a pak nástavec otočte doleva na doraz, aby se zajistil na kolíku.
Nástavec nasazujte s citem a zcela jej zatlačte na hřídel.
7. Do mísy vložte zpracovávané potraviny. Větší kusy potravin před zpracováním podělte na menší části.
Nezpracovávejte příliš mnoho potravin současně!
8. Zatlačte zajišťovací tlačítko (9) na základně (6), aby se uvolnila vrchní
15
CZ
motorová část (1) z nadzvednutím zajištěné polohy. Když je možné motorovou částí pohybovat směrem dolů, uvolněte zajišťovací prvek a přiklopte motorovou část k nádobě (5) až na doraz tak, aby vše zacvaklo a aby se vysunul zajišťovací prvek.
9. Zapojte síťovou šňůru do elektrické sítě. Nastavte otočný přepínač (10) do
jedné z poloh výkonu od polohy 1 po polohu 5 a pracujte.
Upozornění!
Zařízení nikdy nepoužívejte déle než 10 minut bez přestávky. Při používání zařízení se doporučují pracovní intervaly v délce několika minut.
10. Pokud během zpracovávání potravin přidáváte do mísy tekutiny, přilévejte je přes otvor v levé části krytu nádoby mixéru (2). Poznámka: Maximální objem zpracovávaných potravin, včetně přidávané kapaliny, nesmí překročit max. kapacitu nádoby 3,5 l. Pokud potřebujete při zpracovávání otevřít mísu, vypněte zařízení a počkejte, dokud se otáčení nástavce nezastaví. Další potraviny můžete přidávat přes hrdlo v krytu, bez nutnosti otevírat kryt.
Upozornění: Před otevřením krytu (motorové části) z mísy vypněte
zařízení do polohy 0 a počkejte, dokud se otáčení zcela nezastaví!
11. Po skončení prací odpojte síťovou šňůru z elektrické zásuvky. Stiskněte zajišťovací prvek (9) na základně (6), aby se pozvedla vrchní motorová část (1).
12. Otočte nástavec zcela doprava, aby se uvolnil z kolíku, a vytáhněte ho i s ochranným krytem z hřídele směrem dolů. Pak z nástavce sejměte ochranný kryt za účelem lepšího čištění.
13. Otočte mísu doleva, aby se uvolnila, a vytáhněte ji ze základny směrem nahoru. Potraviny z mísy a z násady vytírejte gumovou stěrkou.
16
CZ
Časy příprav a nastavení rychlostí
Ingredience Typ nástavce Množství Rychlost Čas
bílky šlehací nástavec (4) max. 8 ks 5 4 min. smetana šlehací nástavec (4) 500 ml 5 4 - 5 min majonéza šlehací nástavec (4) 3 žloutky 2 - 3 1 min. těsto na dort míchací nástavec (7) cca 800 g 2 - 5 6 min. těsto na chléb hnětací nástavec (8) max. 700 g mouky 2 4 min.
Výše uvedené časy zpracování jsou pouze orientační. Aby nedocházelo k rozstřikování ingrediencí mimo nádobu, zvolte jako počáteční rychlost stupeň 1 nebo 2. Potom nastavte vyšší rychlost podle potřeby.
Přehled pro úpravu potravin
Hnětení - hnětací nástavec
Potraviny vložte do mísy (1 šálek). Zpracovávejte postupně pár vteřin. Podle potřeby přidávejte tekutinu přes hrdlo na krytu. Zpracování neprodlužujte. Doporučené potraviny: těsto na koláče, pizza, cukrovinářske těsto, nádivky. Smíchejte mouku s vodou v poměru 5: 3. Zapněte zařízení do polohy 1 na 30 sekund a pak přepněte na výkon 2 na cca 10 minut. Při hnětení se ujistěte, že se nepřesáhne maximální kapacita. Maximální množství mouky je 700 g a vody 0,525 l. Použijte hnětací násadu. Pracujte maximálně 10 minut.
Šlehání - šlehací nástavec
Potraviny (vejce apod.) vložte do mísy a zapněte zařízení do polohy 5. Vaječné bílky šlehejte na nejvyšším výkonu bez přerušení po dobu asi 15 minut, v závislosti na velikosti a množství vajec, dokud sníh neztuhne. Maximální množství šlehaných vajec je 10 ks. Pro přípravu šlehačky vyšlehejte 180 ml čerstvé smetany při výkonu v poloze 4 až 5 po dobu asi cca 10 minut, nebo požadovaný čas podle potřeby, ale ne více než 10 minut. Při šlehání se ujistěte, že se nepřesáhne maximální kapacita. Použijte šlehací násadu. Pracujte maximálně 10 minut.
17
CZ
Čištění a údržba
Po dokončení prací zařízení vypněte a odpojte jej z elektrické sítě. Zvedněte motorovou část a po vyprázdnění nádoby ji můžete naplnit vodou s roztokem saponátu, pak přiklopte motorovou část. Zapojte zařízení do elektrické sítě a mixujte na nejvyšším výkonu. Pokud je to nutné, postup zopakujte. Nikdy nenamáčejte základnu ani motorovou část ve vodě nebo jiné tekutině! Základnu, motorovou část a síťovou šňůru otřete suchým hadříkem. K čištění žádných prvků nepoužívejte rozpouštědla ani drsné čistící prostředky. Mísu, kryt a násady myjte v teplé vodě se saponátem, otřete je a opatrně vysušte. Části nenechávejte mokré. K čištění žádných prvků nepoužívejte rozpouštědla ani drsné čistící prostředky. Části umývejte ihned po použití, aby na nich nepřischly zbytky potravin. Nástavce myjte kartáčkem na nádobí. Nástavce, ochranný kryt a mísu můžete mýt v myčce nádobí. Nikdy nenamáčejte základnu ani motor ve vodě nebo jiné tekutině! Motor je namazaný trvanlivou vazelínou. Nevyžaduje mazání.
Producent:
ORAVA retail s.r.o. Seberíniho 2 821 03 Bratislava Slovenská republika
Distributoři:
ORAVA retail s.r.o. Seberíniho 2 821 03 Bratislava Slovenská republika
ORAVA retail sales s.r.o. Ostravská 494 739 25 Sviadnov Česká republika
ORAVA retail Sp. z o.o. ul. Kaczyniec 12 42-600 Polska
Odpad z elektrických a elektronických zařízení - nařízení Evropské unie 2002/96/EC a upravující problematiku tříděného sběru odpadu
Toto označení na zařízení nebo jeho obalu znamená, že se nesmí likvidovat s běžným domovním odpadem. Odevzdejte ho do sběrného střediska na recyklaci a likvidaci odpadu z elektrických a elektronických zařízení. Správná likvidace nezpůsobí negativní vlivy na životní prostředí a zdraví obyvatelstva. Přispějete tak k ochraně a ke zlepšení životního prostředí. Toto zařízení je označeno podle evropského nařízení 2002/96/EC o elektrickém odpadu a elektronickém vybavení (WEEE). Tato směrnice tvoří rámec celoevropské odůvodněnosti o sběru a recyklaci elektrického odpadu a elektronického vybaveniadu.
Tento výrobek odpovídá všem základním požadavkům směrnic EU, které se na něj vztahují.
18
CZ
Záruční podmínky
Na toto zařízení je poskytována Záruční lhůta 24 měsíců. Při platnění práva na záruční opravu odevzdejte servisnímu středisku spolu se zařízením i řádně vyplněný a potvrzený Záruční list a pokladní doklad o koupi zařízení. Datum potvrzení Záručního listu a datum na dokladu o koupi musí být shodné. Pokud shodné není, záruka nebude přiznána.
- Právo na bezplatnou opravu výrobku v záruční době zaniká pokud:
- uživatel nepředloží platný záruční list a doklad o koupi výrobku
- vznikla závada způsobena nesprávným zapojením, nesprávným používáním a údržbou (prašné prostředí), mechanickým poškozením, poruchami v inženýrských sítích a bytové instalaci
- byl proveden neodborný zásah nebo změna ve výrobku neoprávněnou osobou nebo vznikne na výrobku závada použitím neoriginálních náhradních dílů
- se zařízení nepoužívá podle přiloženého návodu k obsluze
Jiné podmínky související se zárukou:
Prodejna, ve které je zařízení prodávano spotřebiteli je povinna kupujícímu zařízení předvést, seznámit kupujícího:
- se způsobem jeho používání a manipulace
- se způsobem provádění případným záručních oprav
- s nejbližší záruční opravnou i se způsobem odeslání zařízení k záruční opravě do servisního střediska dodavatele
- řádně vyplnit Záruční list. Nesprávně a neúplně vystavený Záruční list je neplatný a spotřebitel ztrácí právo na záruku
- na záruku/opravu, výměnu nebo odstoupení od smlouvy/se vztahují příslušná ustanovení Občanského zákoníku a Reklamačního řádu
- ve výrobku se nacházejí části podléhající opotřebení a mají omezenou životnost (dvd/cd mechanika, motorické části výrobku, hubice, hadice) na tyto části výrobce poskytuje omezenou záruku v trvání 6 měsíců od data prodeje.
Kontakt: ORAVA retail sales s.r.o., Ostravská 494, Sviadnov, 739 25, 558 630 004
19
CZ
Datum prodeje
Razítko a podpis prodávajícího
Závada. Razítko, podpis.
20
CZ
Model
Adresa
Záruční list
Datum opravy.
Přijetí. Ukončení.
Č.
Loading...
