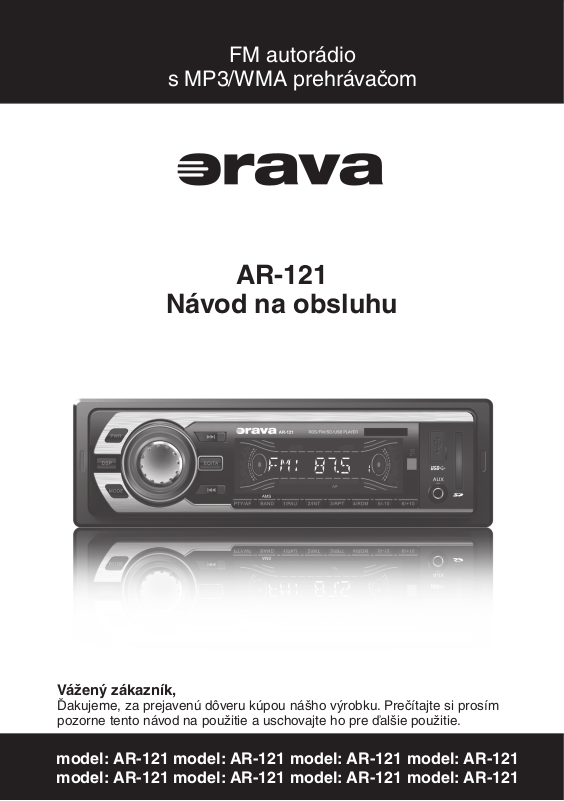

Orava AR-121 User Manual

FM autorádio

s MP3/WMA prehrávačom

AR-121

Návod na obsluhu

Vážený zákazník,

Ďakujeme, za prejavenú dôveru kúpou nášho výrobku. Prečítajte si prosím pozorne tento návod na použitie a uschovajte ho pre ďalšie použitie.

model: AR-121 model: AR-121 model: AR-121 model: AR-121 model: AR-121 model: AR-121 model: AR-121 model: AR-121

Montáž

• Pred deﬁnitívnou montážou zariadenia dočasne pripojte všetky káble a skontrolujte, či zariadenie pracuje normálne. Potom pred montážou vyberte predný panel.

• Zariadenie bezpečne namontujete len pomocou dodávaných súčastí.

• Za účelom bližších informácií ohľadom potreby úprav vozidla kontaktujte predajcu vozidla.

• Miesto montáže zvoľte tak, aby zariadenie neprekážalo v riadení vozidla alebo vodičovi.

• Maximálny uhol montáže by nemal prekročiť 60 stupňov.

• Nemontujte zariadenie na miesta, ktoré sú vystavené vysokým teplotám ako napr. priamemu slnečnému svetlu alebo horúcemu vzduchu, prachu, špine alebo nadmerným vibráciám.

Predná/zadná montáž DIN

Zariadenie je možné namontovať vsadením do konzoly (predná montáž DIN), alebo upevnením skrutkami využitím otvorov na bočných stranách zariadenia (zadná montáž DIN). Podrobnosti o montáži pozrite na obr. A, B a C.

Predná montáž DIN (spôsob A)

2. Konzola

1. Palubná doska

3. Závitová skrutka

1. Palubná doska

2. Konzola

Po zasunutí konzoly do palubnej dosky zvoľte a skrutkovačom vyhnite vhodné jazýčky, aby sa konzola v otvore upevnila.

3. Závitová skrutka

Na zadnú stranu zariadenia naskrutkujte závitovú skrutku a nasuňte na ňu gumové puzdro.

4. Zariadenie zasuňte do konzoly, aby zacvaklo.

Zadná montáž DIN (spôsob B)

1. Palubná doska

2. Matica

3. Pružná podložka

4. Samorezná skrutka pre zaskrutkovanie do vnútornej časti palubnej dosky

5. Závitová skrutka

6. Kovový držiak

Ak je to potrebné, držiak ohnite.

Demontáž zariadenia

1. Zložte rámček.

2. Do otvorov zasuňte dodávané háčiky.

3. Zariadenie vyberte ťahaním zariadenia za vložené

háčiky obidvomi rukami.

Zapojenia

a. Toto zariadenie je určené pre prevádzku s jednosmerným napätím 12 V s uzemneným

záporným pólom.

b. Dávajte pozor, aby ste nepricvikli žiadne káble pod skrutku, alebo medzi akékoľvek

pohyblivé časti (napríklad koľajničky sedadiel).

c. Pred vykonaním zapojení vypnite zapaľovanie, aby nedošlo ku skratu. d. Najskôr do zariadenia zapojte prepojovacie káble a reproduktory, až potom ho pripojte ku

konektoru napájania.

e. Všetky uzemňovacie káble pripojte na spoločné uzemňovacie miesto. f. Ak vozidlo nie je vybavené konektorom ISO, zakúpte si ho.

Poznámky

- Na poškodenie zariadenia vplyvom nesprávneho zapojenia sa nevzťahuje záruka.

- Zariadenie nemusí byť vybavené štandardným ISO konektorom. V takomto prípade zapojte

zariadenie podľa časti o pripojení bez ISO konektora.

Výstraha!

Konektor nesmiete skratovať. Zariadenie má samostatný zosilňovací výstup. Ak vlastníte len 2 reproduktor y, nespájajte výstupy, ale zvoľte si výstup pre predné alebo zadné reproduktory. Červený kábel pripojte ku zapaľovaniu (kľúčik v polohe ACC), aby nedochádzalo k vybíjaniu batérie, keď automobil nepoužívate.

Schéma zapojenia ISO konektora

PIN Farba kábla Funkcia/Označenie

A4 Žltá Trvalý zdroj napájania - autobatéria (+) A5 Modrá Napájanie elektrickej antény A7 Červená Spínaný zdroj napájania (ACC) A8 Čierna Kostra (-) B1 Zelená Reproduktor, pravý, zadný (+) B2 Modrá Reproduktor, pravý, zadný (-) B3 Hnedá Reproduktor, pravý, predný (+) B4 Modrá Reproduktor, pravý, predný (-) B5 Šedá Reproduktor, ľavý, predný (+) B6 Modrá Reproduktor, ľavý, predný (-) B7 Biela Reproduktor, ľavý, zadný (+) B8 Modrá Reproduktor, ľavý, zadný (-)

Pozície so zápornou polaritou 2, 4, 6 a 8 na konektore sú určené na negatívnu polaritu. Pozície 1, 2, 3 a 6 na konektore A nie sú zapojené.

Pripojenie riadiacich káblov a externých zariadení

Pripojenie riadiacich káblov

Kábel pre pripojenie k ovládaniu elektrickej výsuvnej antény

Ak máte v aute elektrickú výsuvnú anténu, môžete k nej pripojiť modrý kábel (A5). Ak zapnete autorádio (zapaľovanie), elektrická výsuvná anténa sa automaticky vysunie a po vypnutí autorádia (zapaľovania) sa zase zasunie.

Audio výstup (RCA konektory (biely - L, červený - R)

Do RCA konektorov môžete pripojiť koncový zosilňovač. Konektory sú umiestnené na zadnej časti autorádia.

Audio vstup (minikonektor AUX IN)

Do minikonektora AUX IN na prednom paneli zariadenia môžete pripojiť výstupný audio konektor z externého zariadenia (mobilný telefón, prenosný audio prehrávač a pod.).

ČERVENÝ RCA VÝSTUP

PREDNÝ PRAVÝ

BIELY RCA VÝSTUP PREDNÝ ĽAVÝ

ANTÉNA VSTUP ISO KONEKTOR

Popis častí

Predný panel

1. Tlačidlo PWR (zapnutie/vypnutie)

2. Otočný ovládač VOL (SEL) - otáčanie/stláčanie

Zvýšenie hlasitosti (otáčanie doprava)/zníženie hlasitosti (otáčanie doľava)

Výber a nastavenie funkcií zvuku (krátke opakované stlačenie)/BASS, TRE, BAL, FAD

(basy, výšky, stereováha, predné-zadné)

3. Tlačidlo MODE (výber režimu - zdroja zvuku)

4. Tlačidlo BAND (pásmo)/AMS (automatické naladenie staníc - tlačidlo pridržať)

5. Tlačidlo > (ladenie vpred/posuv vpred)

6. Tlačidlo . (ladenie vzad/posuv vzad)

7. Tlačidlo 1/u (predvoľba 1/prehrávanie/pauza)

8. Tlačidlo 2/INT (predvoľba 2/prehrávanie začiatkov skladieb)

9. Tlačidlo 3/RPT (predvoľba 3/opakovanie)

10. Tlačidlo 4/RDM (predvoľba 3/prehrávanie v náhodnom poradí)

11. Tlačidlo 5/-10 (predvoľba 5/prepínanie o 10 položiek nadol)

12. Tlačidlo 6/+10 (predvoľba 6/prepínanie o 10 položiek nahor)

13. Tlačidlo PTY (typ programu) / AF (alternatívna frekvencia - tlačidlo pridržať)

14. Slot pre SD/MMC kartu

15. Vstupný audio konektor AUX IN (AUX)

16. USB konektor (pripojenie USB pamäťových jednotiek/USB zariadení)

17. Tlačidlo EQ (ekvalizér) / TA (dopravné spravodajstvo - tlačidlo pridržať)

18. Tlačidlo DSP (hodiny)

19. Displej

Displej

4 6 75

1 2 3

1. Indikátor režimu ekvalizéra

2. Indikátor funkcií RDS (AF, TA, TP)

3. Indikátor čísla predvoľby

4. Indikátor pripojenia SD/MMC pamäťovej karty - bliká

5. Displej pre hlavné a časové nformácie

Zobrazovanie prehrávacieho času, frekvencie, hodín atď.

6. Indikátor STEREO

7. Indikátor pripojenia USB zariadenia - bliká

Upozornenie:

Displej sa môže od obrázku odlišovať.
