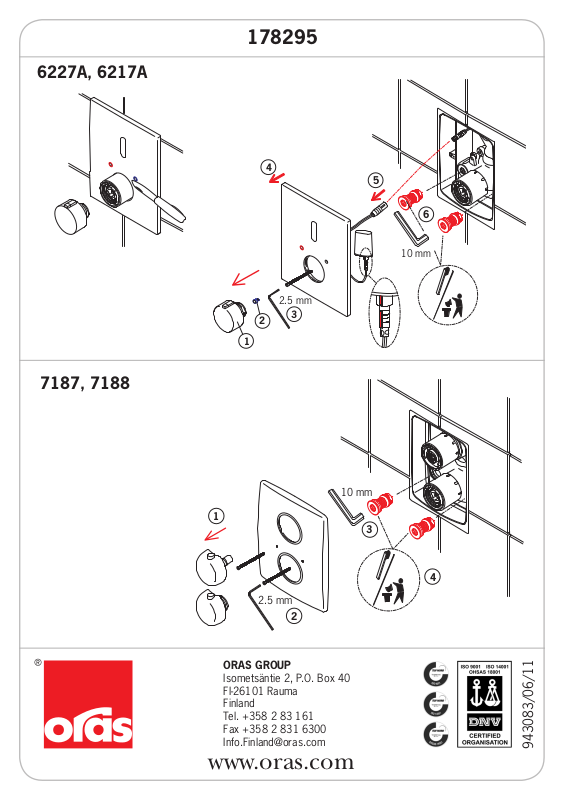

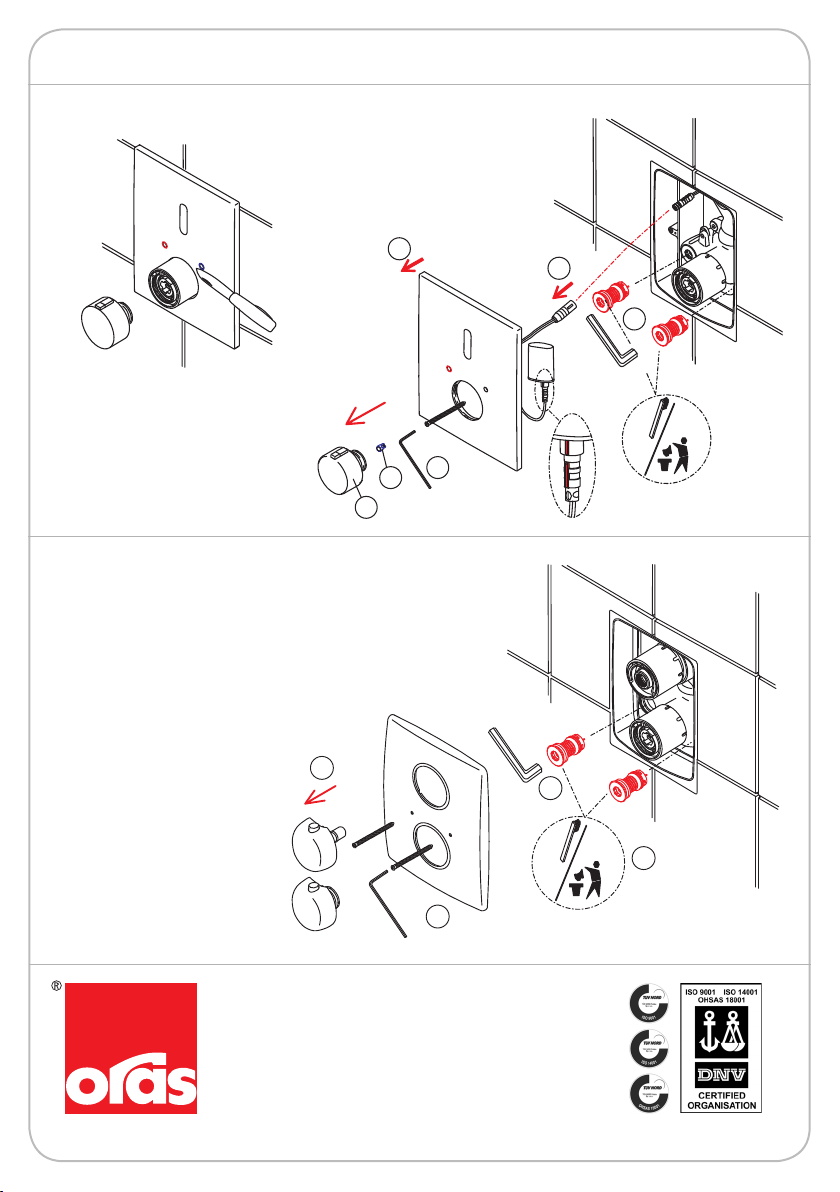

Page 1
6227A, 6217A
7187, 7188
178295
4
2.5 mm
3
2
1
5
6
10 mm
10 mm
1
2.5 mm
2
ORAS GROUP
Isometsäntie 2, P.O. Box 40
FI-26101 Rauma
Finland
Tel. +358 2 83 161
Fax +358 2 831 6300
[email protected]
www.oras.com
3
4
943083/06/11

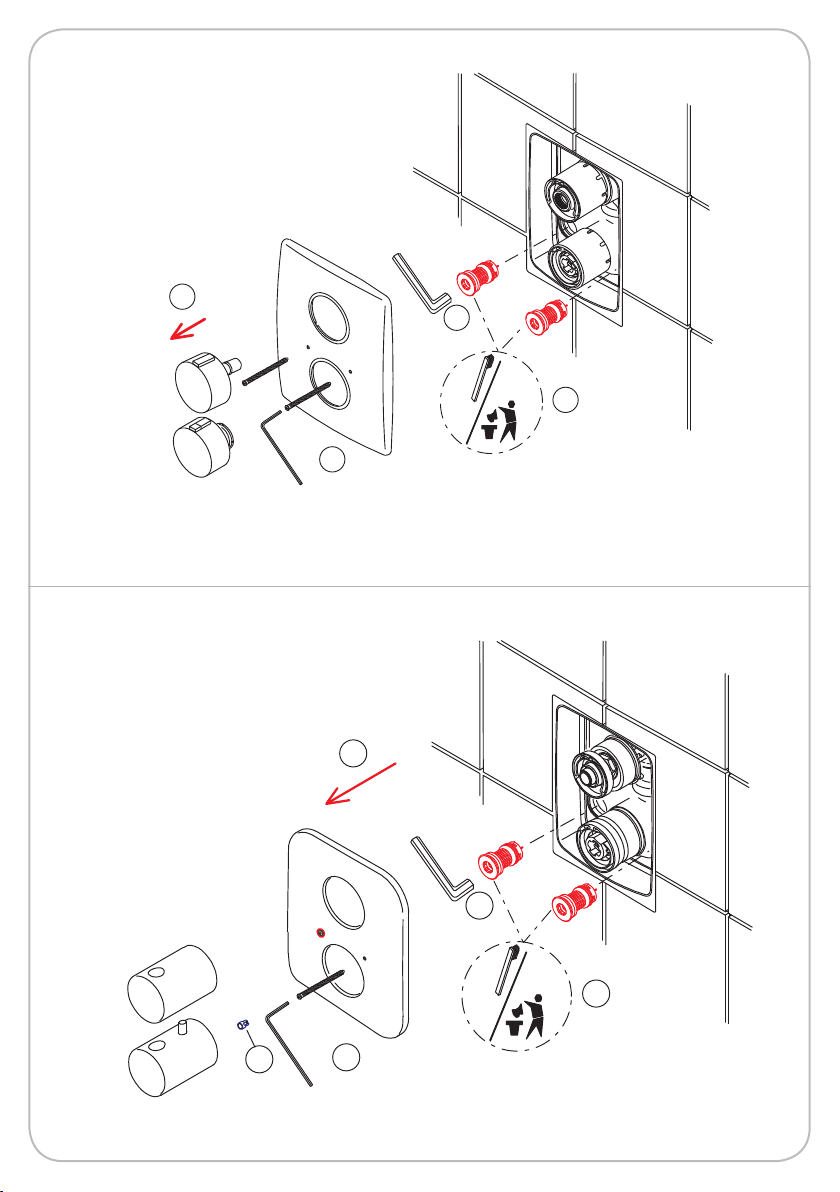

Page 2
2887, 2888
8687, 8688
10 mm
1
3
4
2.5 mm
2
3
1
10 mm
5
4
2,5 mm
2

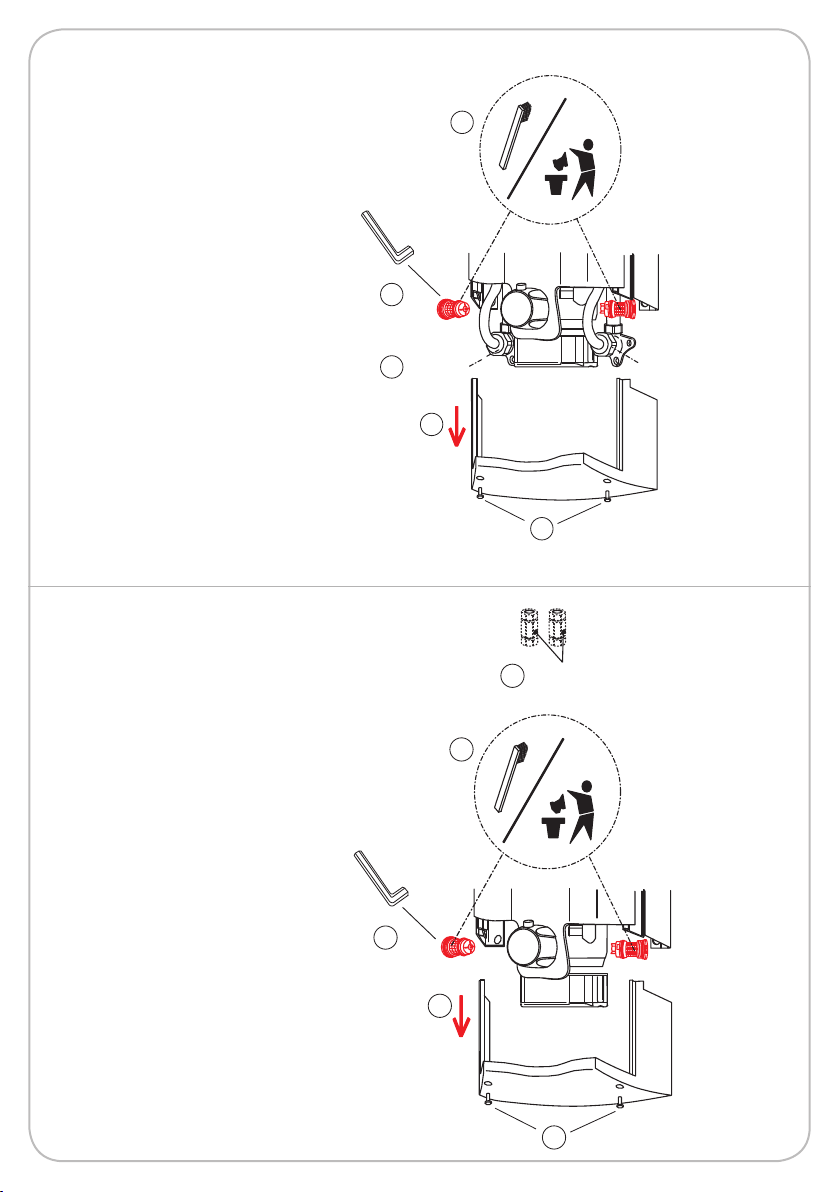

Page 3
6662F, 6662G, 6662FT, 6662GT,
6664F, 6664G, 6664FT, 6664GT
10 mm
4
5
3
OFF/ON
6662S, 6662ST, 6664S, 6664ST
10 mm
4
OFF/ON
2
1
3
OFF/ON
5
2
1

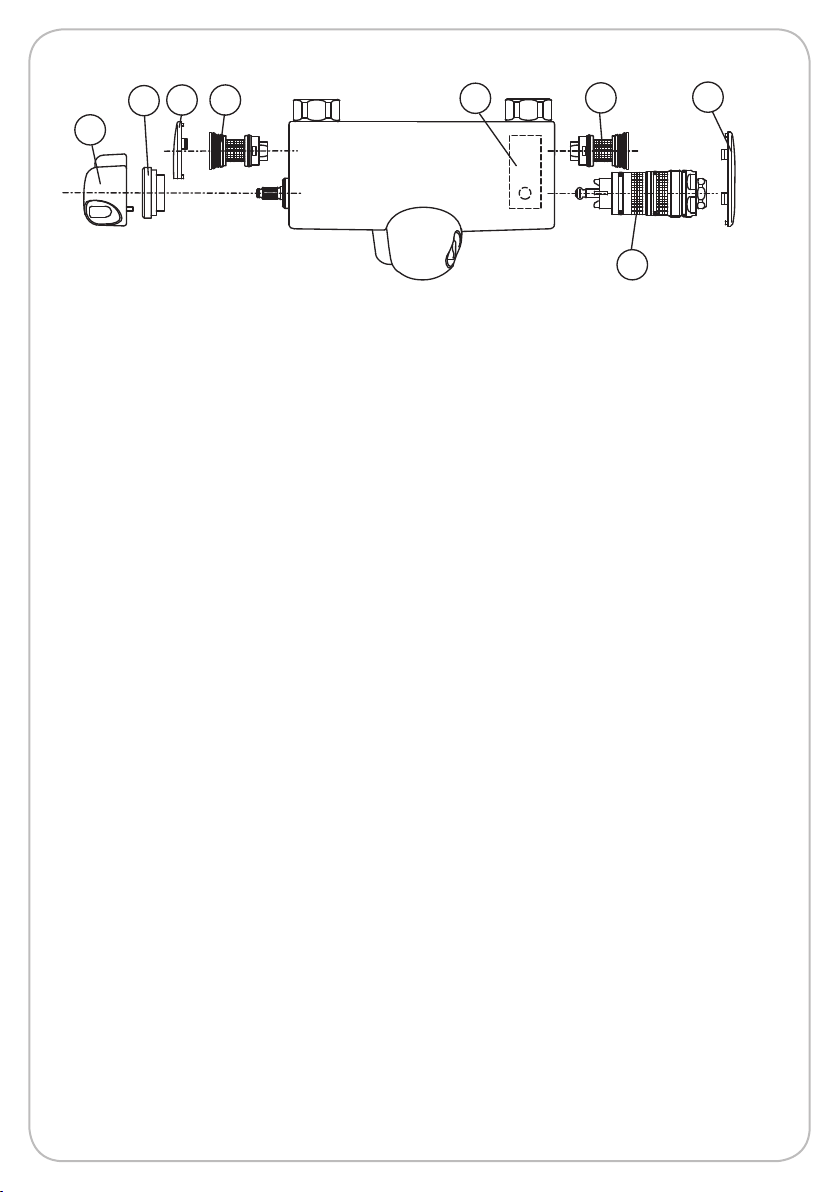

Page 4
180000
1
5
8
11
10
11
9
Cleaning waste filters
– turn off water supply to faucet
– remove cover from temperature regulating handle (1), limiter (5) and the covering plates (8&9) at
both ends of faucet
– unscrew waste filters (11)
– clean filters, replace if necessary
– assemble faucet
– switch on water supply and check to see that faucet is operating correctly
12
Wartung der Schmutzfangsiebe
Falls sich die auslaufende Was ser menge vermindert, sind wahrscheinlich die Schmutzfang siebe verstopft:
– Wasser zur Armatur absperren
– Temperatureinstellgriff (1) und Anschlag (5) abziehen
– Abdeckkappen (8 & 9) an den Seiten der Armatur abhebeln
– Schmutzfangsiebe (11) herausschrauben
– Schmutzfangsiebe reinigen (falls erforderlich wechseln) und in umgekehrter Reihenfolge wieder montieren
Roskasiivilöiden puhdistus
– Sulje vedentulo hanalle
– Irrota lämmönsäätökahva (1), rajoitin (5) sekä hanan molemmissa päissä olevat peitelevyt (8 & 9)
esim. pienellä ruuvitaltalla
– Kierrä roskasihdit (11) irti (AV10)
– Puhdista sihdit, tarvittaessa vaihda uusiin
– Kokoa hana
– Avaa vedentulo ja tarkasta hanan moitteeton toiminta
Rengöring av smutsfilter
– Stäng av vattentillförseln till blandaren.
– Ta tag i temperaturratten (1) med stadigt grepp och dra ut den.
– Dra ut spärringen (5).
– Peta loss täckskivorna (8 & 9).
– Skruva ur smutsfilterpaketet (11).
– Gör smutsfiltren rena. Vid behov byt till nya.
– Montera ihop blandaren och släpp på vattnet.
Чистка грязевых фильтров
– перекройте подачу воды на смеситель;
– снимите кожух рукоятки регулировки температуры (1) и
облицовочные пластины (8 и 9) с обоих торцов смесителя;
– возьмите листовой ключ (10), находящийся под облицовочной пластиной (9);
– с помощью листового ключа отвинтите грязевые фильтры (11);
– очистите фильтры (при необходимости, замените их на новые);
– соберите смеситель;
– откройте подачу воды на смеситель и проверьте его работу;
