Optoma W303ST, GT760, X305ST, W305ST, X306ST Bedienungsanleitung deutsch (8.47 MB) [de]

1

Deutsch

Inhaltsverzeichnis

Inhaltsverzeichnis ............................1

Benutzungshinweise .......................2

Sicherheitshinweise ............................2

Vorsichtsmaßnahmen .........................3

Warnhinweise für Augen .....................5

Produktmerkmale ................................5

Einleitung .........................................6

Lieferumfang .......................................6

Produktübersicht .................................7

Projektor ..............................................7

Steuerungsfeld .....................................8

Eingangs-/Ausgangsanschlüsse ..........9

Fernbedienung ................................... 11

Installation .....................................12

Anschluss des Projektors .................12

Verbinden mit dem Computer/

Notebook ...........................................12

Verbinden mit Videoquellen ............... 14

Ein-/Ausschalten des Projektors .......16

Einschalten des Projektors ................ 16

Den Projektor ausschalten .................17

Warnanzeige ......................................17

Einstellen des Projektionsbildes .......18

Einstellen der Höhe des

Projektionsbildes ...............................18

Einstellen des Fokus ..........................19

Einstellen der Bildgröße .....................19

Bedienung .....................................21

Bedienfeld und Fernbedienung .........21

Steuerungsfeld ...................................21

Fernbedienung ...................................22

OSD-Menüs ......................................27

Bedienung .........................................27

Menübaum ......................................... 28

BILD ................................................... 30

BILD | Erweitert ..................................32

BILD | Erweitert | Signal (RGB) ......... 34

ANZEIGE ........................................... 35

ANZEIGE | Drei Dimensionen ..........38

SETUP ............................................... 39

SETUP | Sicherheit ............................ 41

SETUP | Audioeinstellungen ..............43

EINSTL. | Erweitert ............................44

SETUP | LAN ..................................... 45

OPTIONEN ........................................ 50

OPTIONEN | Erweitert ....................... 52

OPTIONEN | Lampeneinstellungen ... 53

OPTIONEN | Optionale Filter

Einstellungen ..................................... 54

Anhänge ........................................55

Problemlösung ..................................55

Auswechseln der Lampe ..................60

Kompatible Modi ...............................62

Computer/Video/HDMI/Mac

Kompatibilität ..................................... 62

3D Eingangsvideokompatibilität .........63

Liste mit RS232-Befehlen und

Protokollfunktionen ...........................64

RS232-Polzuordnung ........................64

Functielijst RS232-protocol ................ 65

Wandmontage Einlegen....................69

Wereldwijde kantoren Optoma..........70

Voorschriften & veiligheidsrichtlijnen 72

2

Deutsch

Benutzungshinweise

Sicherheitshinweise

Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck
warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produkts.
Diese Spannung kann elektrische Schläge verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auf wichtige
Bedienungs- und Wartungsanweisungen in dem dem Gerät beigelegten
Dokument hinweisen.

WARNUNG:SETZEN SIE DAS PRODUKT ZUR VERMEIDUNG VON

BRAND UND STROMSCHLAG WEDER REGEN NOCH FEUCHTIGKEIT
AUS. INNERHALB DES GEHÄUSES BEFINDEN SICH GEFÄHRLICHE
HOCHSPANNUNGSTEILE. ÖFFNEN SIE DAS GEHÄUSE NICHT.
ÜBERLASSEN SIE REPARATUREN STETS EINEM QUALIFIZIERTEN
FACHMANN.

Emissionsgrenzwerte, Klasse B

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen
Bestimmungen für Interferenzen verursachende Geräte.

Wichtige Sicherheitshinweise

1. Blockieren Sie keine Belüftungsöffnungen. Um einen zuverlässigen Be­trieb des Projektors sicherzustellen und den Projektor vor Überhitzung
zu schützen, platzieren Sie den Projektor bitte an einem ausreichend
belüfteten Ort. Stellen Sie das Produkt beispielsweise nicht auf ein

Bett, Sofa, einen Teppich oder eine andere ähnliche Oberäche, da die

Entlüftungsöffnungen dabei blockiert werden können.

2. Verwenden Sie den Projektor nicht in der Nähe von Wasser oder
Feuchtigkeit. Setzen Sie den Projektor weder Regen noch Feuchtigkeit
aus, um einen Brand oder Stromschlag zu vermeiden.

3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z.
B. Heizkörpern, Heizungen, Öfen und sonstigen Wärmequellen (inklu­sive Verstärkern).

4. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

5. Verwenden Sie nur die vom Hersteller angegebenen Zubehörteile/
Zusatzgeräte.

6. Verwenden Sie das Gerät nicht, wenn es beschädigt oder unsachge­mäß verwendet wurde.
Als Beschädigung/unsachgemäße Verwendung zählt u. a. Folgendes:

 Das Gerät ist heruntergefallen.
 Netzkabel oder Netzstecker wurden beschädigt.
 Flüssigkeiten sind auf oder in den Projektor gelangt.
 Der Projektor wurde Regen oder sonstiger Feuchtigkeit ausgesetzt.
 Dinge sind auf den Projektor gefallen oder es hat sich etwas im

Inneren gelockert.
Versuchen Sie niemals den Projektor in eigener Regie zu reparieren.
Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und ande­ren Gefahren aus. Nehmen Sie vor dem Einsenden Ihres Gerätes zu
Reparaturzwecken bitte Kontakt mit Optoma auf.

7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere
eindringen. Sie können dadurch mit gefährlicher Hochspannung in
Berührung kommen oder einen Kurzschluss zwischen den Teilen verur­sachen. Ein Brand oder Stromschlag kann die Folge sein.

8. Achten Sie auf die Sicherheitshinweise auf dem Projektorgehäuse.

9. Der Projektor darf nur von qualiziertem Kundendienstpersonal repa­riert werden.

3

Deutsch

Benutzungshinweise

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichts­maßnahmen und Wartungshinweise in diesem
Handbuch.

▀■ Warnung - Blicken Sie niemals direkt in das Objektiv des Pro-

jektors, wenn die Lampe eingeschaltet ist. Das helle
Licht kann Ihren Augen schaden.

▀■ Warnung - Der Projektor darf weder Regen noch Feuchtigkeit

ausgesetzt werden, andernfalls bestehen Brand- und
Stromschlaggefahr.

▀■ Warnung - Versuchen Sie nicht, den Projektor zu öffnen oder zu

demontieren. Es besteht die Gefahr eines Strom­schlags.

▀■ Warnung - Lassen Sie das Gerät vor dem Auswechseln der

Lampe einige Zeit abkühlen. Befolgen Sie die Anwei­sungen auf Seite 60-61.

▀■ Warnung - Der Projektor erkennt automatisch die Lebensdauer

der Lampe. Ersetzen Sie bitte umgehend die Lampe,
sobald eine entsprechende Warnmeldung erscheint.

Ist das Ende der

Lampenlebens­dauer erreicht,
lässt sich der
Projektor nicht
mehr einschal­ten, bis das
Lampenmodul
ausgewechselt
ist. Befolgen Sie
zum Auswech­seln der Lampe
die Anweisungen
im Abschnitt
„Auswechseln der
Lampe“ auf Seite
60-61.

▀■ Warnung - Führen Sie nach dem Auswechseln der Lampe die

„Lampestd. auf Null“-Funktion im „OPTIONEN |
Lampeneinstellungen.“-Menü aus (siehe Seite 53).

▀■ Warnung - Wenn Sie den Projektor ausschalten, stellen Sie

bitte sicher, dass er sich ausreichend abgekühlt hat.
Warten Sie 90 Sekunden, damit sich der Projektor
ausreichend abkühlen kann.

▀■ Warnung - Verwenden Sie die Objektivabdeckung nicht, wäh-

rend der Projektor in Betrieb ist.

▀■ Warnung - Wenn die Lampe das Ende der Betriebszeit erreicht,

wird die Meldung „Lampenwarnung: Lampenbetriebs­dauer überschritten.“ auf dem Bildschirm angezeigt.
Bitte kontaktieren Sie Ihren Händler oder das Ser­vicezentrum, um die Lampe so schnell wie möglich
auszutauschen.

▀■ Warnung - Fernbedienung; richten Sie ihn auch nicht auf die

Augen einer anderen Person. Der Laserpointer kann
Ihr Augenlicht dauerhaft schädigen.

4

Deutsch

Benutzungshinweise

Was Sie tun sollten:

  Ausschalten des Gerätes und Ziehen des Netzsteckers vor

dem Reinigen.

  Reinigen des Gehäuses mit einem weichen, trockenen Tuch

und einem milden Reinigungsmittel.

  Trennen des Gerätes vom Stromnetz, wenn es über einen

längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun dürfen:

  Blockieren der Lüftungsöffnungen und -schlitze am Gerät.

 Reinigen des Gerätes mit Hilfe von Scheuermitteln, Wach-

sen oder Lösungsmitteln.

 Verwendung unter den folgenden Bedingungen:

- In extrem heißer, kalter oder feuchter Umgebung.

Achten Sie darauf, dass die Raumtemperatur zwischen



5 - 40 liegt.

Die realtive Luftfeuchtigkeit sollte 5 - 40°C betragen,



max. 80 %, nicht-kondensierend.

- In besonders staubiger oder schmutziger Umgebung.

- In der Nähe von Geräten, die starke Magnetfelder erzeu­gen.

- In direktem Sonnenlicht.

5

Deutsch

Benutzungshinweise

Warnhinweise für Augen

▀■ Achten Sie stets darauf, niemals direkt in das Projektorobjektiv

zu schauen. Stehen Sie möglichst mit dem Rücken zu dem
Strahl.

▀■ Wird der Projektor in einem Klassenzimmer verwendet, geben

Sie bitte den Schülern/Studenten, die am Projektionsbild auf
etwas zeigen sollen, entsprechende Sicherheitsanweisungen.

▀■ Sorgen Sie für eine möglichst geringe Umgebungshelligkeit (z.

B. durch Jalousien), damit Sie mit einer geringen Lampenlei­stung arbeiten können.

Produktmerkmale

Monitor-Durch-

schleifen wird nur
für VGA1-In/YPb­Pr unterstützt.

▀■ XGA (1024x768) / WXGA (1280x800) native Auösung

▀■ HD-kompatibel - 720p und 1080p unterstützt

▀■ VGA-Bildschirmdurchschleife

(arbeitet im Standby-Modus bei > 0.5 W)

▀■ BrilliantColor™-Technologie

▀■ Sicherheitssperre und Kensington-Schloss

▀■ Steuerung über RS232

▀■ Schnelle Abschaltung

▀■ Eingebaute Lautsprecher

▀■ Netzwerkunterstützung

▀■ Full 3D

▀■ Öko+ und Schnellfortsetzung

6

Deutsch

Einführung

Lieferumfang

Bitte prüfen Sie die Vollständigkeit des Lieferum­fangs. Falls etwas fehlen sollte, wenden Sie sich bitte
an das nächste Kundencenter.

Aufgrund anderer

Anwendungen
in jedem Land
könnte sich das
Zubehör je nach
Region unter­scheiden.

Projektor mit Objektivab-

deckung

2 x AAA-Batterien

Dokumentation:

Bedienungshand-



buch

Garantiekarte



Schnellstartkarte



WEEE-Karte



(nur EMEA)
STOP-Karte



(nur USA)

Stromkabel

IR-Fernbedienung

VGA-Kabel

7

Deutsch

Einführung

Produktübersicht

Projektor

9

Die Schnittstelle

hängt von den
technischen Da­ten des Modells
ab.

Nicht die Einlass-/

Auslassöffnun­gen des Projek­tors blockieren.

8

5

4

6

7

1

3

2

8

Steuerungsfeld1.
Fokusring2.
Lautsprecher3.
Zoom-Objektiv4.
IR-Empfänger5.

Eingangs-/Ausgangsan-6.
schlüsse
Netzbuchse7.
Lüftung (Einlass)8.
Lüftung (Auslass)9.

8

Deutsch

Einführung

/

/

Steuerungsfeld

2 31

4

510

69

8

Netz LED1.
Lampen-LED 2.
Temperatur-LED3.
Eingabe/Hilfe4.
Menü5.
Neusynchronisation6.
Trapezkorrektur7.
Vierwege-Auswahltasten8.
Quelle9.
Ein/Aus-Schalter10.

7

9

Deutsch

Einführung

HDMI

VGA-OUT

RS-232C

VGA2-IN/YPbPr

VIDEO

S-VIDEO

AUDIO-IN

AUDIO-OUT

MOUSE

(SERVICE)

VGA1-IN/YPbPr/

Typ A

Eingangs-/Ausgangsanschlüsse

5421 3 86 7

Monitor-Durch-

schleifen wird nur
für VGA1-In/YPb­Pr unterstützt.

9 1211

10

USB-Anschluss/Typ B (Anschließen an PC zur externen 1.
Maussteuerung)
HDMI-Anschluss2.
Composite Video-Eingang3.
S-Video-Eingang4.
VGA-Ausgangsanschluss (Monitor-Schleifenausgang)5.
VGA1-In-/YPbPr/6. -Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr/Drahtlosfunktion via VGA-Dongle)
RS-232-Anschluss (9-Pin DIN Typ)7.
Audioeingang (3.5mm-Klinkenbuchse)8.
Netzbuchse9.
VGA2-In/YPbPr Anschluss 10.
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr)
Anschluss für Kensington11.

™

-Schloss

Audioausgang (3.5mm-Klinkenbuchse)12.

10

Deutsch

Einführung

RJ-45

MOUSE

(SERVICE)

HDMI

VGA-OUT

RS-232C

VGA2-IN/YPbPr

VGA1-IN/YPbPr/

VIDEO

AUDIO1-IN

(VGA1/VGA2)

AUDIO2-IN

(VIDEO)

AUDIO-OUT

MIC

Typ B

Monitor-Durch-

schleifen wird nur
für VGA1-In/YPb­Pr unterstützt.

431 2 85 7

9 1312

10 14

11

6

RJ-45-Netzwerkanschluss1.
USB-Anschluss/Typ B (Anschließen an PC zur externen 2.
Maussteuerung)
HDMI-Anschluss3.
VGA-Ausgangsanschluss (Monitor-Schleifenausgang)4.
VGA1-In-/YPbPr/5. -Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr/Drahtlosfunktion via VGA-Dongle)
Composite Video-Eingang6.
Audio 1-Eingang (3.5mm-Klinkenbuchse) 7.
(bei VGA1/VGA2)
Audio 2-Eingang (3.5mm-Klinkenbuchse) 8.
(bei Video)
Netzbuchse9.
RS-232-Anschluss (9-Pin DIN Typ)10.
VGA2-In/YPbPr Anschluss 11.
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr)
Anschluss für Kensington12.

™

-Schloss
Mikrofon Eingangsanschluss13.
Audioausgang (3.5mm-Klinkenbuchse)14.

11

Deutsch

Einführung

Fernbedienung

Menu

Menu

1

Die Schnittstelle

hängt von den
technischen Da­ten des Modells
ab.

2

3

4 9

5

6

19

20

21

22

23

24

26

25

27

10

11

12

13

14

15

16

17

18

7

LED-Anzeige1.

8

Ein-/Austaste2.
Quelle3.
Linke Maustaste4.
Eing.5.
Vierwege-Auswahlta-Vierwege-Auswahlta-6.
sten/Maussteuerung
Umschalter7.
Neusynchronisation8.
Rechte Maustaste9.
Laser Pointer10.
Seite Aufwärts11.
Lautstärke +/-12.
Menü13.
Zoom14.
AV-Stummschaltung15.
Video 16.
3D17.
VGA18.
Seite Abwärts19.
Trapezkorrektur +/-20.
Helligkeit21.
HDMI22.
S-Video23.
Öko+24.
Zifferntasten 25.
(zur Kennworteingabe)
Standbild26.
Modus27.

12

Deutsch

Installation

AUDIO-IN

AUDIO OUT

RS-232C

VGA-OUT

VGA2-IN/YPbPr

HDMI

S-VIDEO

VIDEO

VGA1-IN/YPbPr/

MOUSE

(SERVICE)

mol ex

MOLEX

E62405SP

R

Anschluss des Projektors

Verbinden mit dem Computer/Notebook

Typ A

Wegen unter-

schiedlicher
Einsatzbereiche in
den einzelnen Län­dern, gibt es in
manchen Regio­nen möglicher­weise anderes
Zubehör.

(*) Optionales

Zubehör

Die Schnittstelle

hängt von den
technischen Daten
des Modells ab.

2

3

4 5

6

1

7 8

AudioausgangMonitorausgang

1.....................................................................................................Stromkabel

2....................................................................................................*USB-Kabel

3..........................................................................................*DVI-/HDMI-Kabel

4.....................................................................................................VGA-Kabel

5................................................................................................*RS232-Kabel

6.....................................................................................*Audioeingangskabel

7.............................................................................................*VGA Out Kabel

8....................................................................................*Audioausgangskabel

13

Deutsch

Installation

RJ-45

MOUSE

(SERVICE)

HDMI

VGA-OUT

RS-232C

VGA2-IN/YPbPr

VGA1-IN/YPbPr/

VIDEO

AUDIO1-IN

(VGA1/VGA2)

AUDIO2-IN

(VIDEO)

AUDIO-OUT

MIC

molex

MOLEX

E62405SP

R

Typ B

Wegen unter-

schiedlicher
Einsatzbereiche in
den einzelnen Län­dern, gibt es in
manchen Regio­nen möglicher­weise anderes
Zubehör.

(*) Optionales

Zubehör

Die Schnittstelle

hängt von den
technischen Daten
des Modells ab.

AudioausgangMonitorausgang

1

2 3

9

8

6

7

5

4

1..............................................................................................*Netzwerkkabel

2.............................................................................................*VGA Out Kabel

3....................................................................................*Audioausgangskabel

4.....................................................................................................Stromkabel

5....................................................................................................*USB-Kabel

6..........................................................................................*DVI-/HDMI-Kabel

7................................................................................................*RS232-Kabel

8.....................................................................................................VGA-Kabel

9.....................................................................................*Audioeingangskabel

14

Deutsch

Installation

AUDIO-IN

AUDIO OUT

RS-232C

VGA-OUT

VGA2-IN/YPbPr

HDMI

S-VIDEO

VIDEO

MOUSE

(SERVICE)

VGA1-IN/YPbPr/

E62405SP

R

Verbinden mit Videoquellen

Typ A

Wegen unter-

schiedlicher
Einsatzbereiche in
den einzelnen Län­dern, gibt es in
manchen Regio­nen möglicher­weise anderes
Zubehör.

(*) Optionales

Zubehör

Die Schnittstelle

hängt von den
technischen Daten
des Modells ab.

DVD-Player, Digitalempfänger

HDTV-Empfänger

2

1

Composite Video-Ausgang

DVD-Player, Digitalempfänger

HDTV-Empfänger

4

5

3

7

S-Videoausgang

8

6

Audioausgang

1.....................................................................................................Stromkabel

2..................................................................................................*HDMI-Kabel

3....

*Component/HDTV-Adapter (15-poliger Stecker auf drei Cinch-Anschlüsse)

4.........................................*3 Component-Kabel mit drei Cinch-Anschlüssen

5.....................................................................................*Audioeingangskabel

6................................................................................*Composite Video-Kabel

7.............................................................................................. *S-Video-Kabel

8....................................................................................*Audioausgangskabel

15

Deutsch

Installation

RJ-45

MOUSE

(SERVICE)

HDMI

VGA-OUT

RS-232C

VGA2-IN/YPbPr

VGA1-IN/YPbPr/

VIDEO

AUDIO1-IN

(VGA1/VGA2)

AUDIO2-IN

(VIDEO)

AUDIO-OUT

MIC

E62405SP

R

Typ B

Wegen unter-

schiedlicher
Einsatzbereiche in
den einzelnen Län­dern, gibt es in
manchen Regio­nen möglicher­weise anderes
Zubehör.

(*) Optionales

Zubehör

Die Schnittstelle

hängt von den
technischen Daten
des Modells ab.

Composite Video-

Ausgang

1

2

Audioausgang

6

8

4

5

DVD-Player, Digitalempfänger

HDTV-Empfänger

2

7

1................................................................................*Composite Video-Kabel

2.....................................................................................*Audioeingangskabel

3....................................................................................*Audioausgangskabel

4.....................................................................................................Stromkabel

5..................................................................................................*HDMI-Kabel

6....

*Component/HDTV-Adapter (15-poliger Stecker auf drei Cinch-Anschlüsse

7.........................................*3 Component-Kabel mit drei Cinch-Anschlüssen

8...............................................................................................*Mikrofonkabel

3

)

16

Deutsch

Installation

/

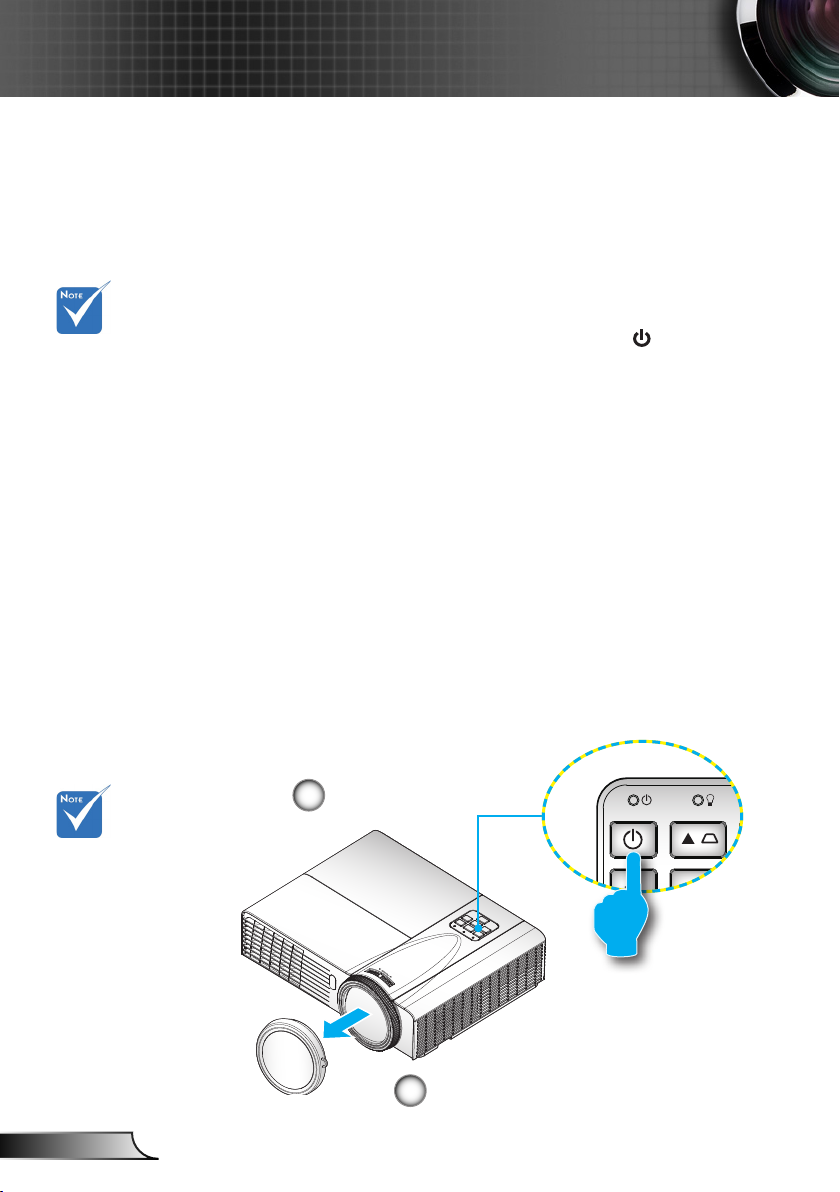

Ein-/Ausschalten des Projektors

Einschalten des Projektors

1. Entfernen Sie die Objektivabdeckung. (optional)

2. Stellen Sie sicher, dass Netzkabel und Signalkabel richtig
angeschlossen sind. Wenn die Kabel angeschlossen sind,
leuchtet die EIN-/STANDBY-LED gelb.

Wenn der Betriebs-

modus (Standby)
auf Eco (< 0.5 W)
gestellt ist, werden
VGA-Ausgabe, Au­dio Durchschleifen
deaktiviert, wenn
sich der Projektor
im Standbymodus

bendet.

3. Setzen Sie die Lampe durch Drücken der „ “-Taste am
Bedienfeld des Projektors oder an der Fernbedienung in
Betrieb. Die EIN-/STANDBY-LED leuchtet daraufhin grün.

Das Startbild wird nach ca. 10 Sekunden angezeigt. Wenn

Sie den Projektor das erste Mal benutzen, werden Sie aufge­fordert, die gewünschte Sprache und den Energiesparmodus
auszuwählen.

4. Schalten Sie die Signalquelle (Computer, Notebook, Video­player, usw.) ein, die Sie anzeigen lassen möchten. Der
Projektor erkennt die Signalquelle automatisch. Falls nicht,
drücken Sie die Menütaste und wählen „OPTIONS“.
Stellen Sie sicher, dass die Funktion „Source Lock“ auf „Aus“
eingestellt ist.

Schalten Sie

zuerst den
Projektor ein,
wählen Sie dann
die Signalquellen
aus.

Wenn mehrere Quellen gleichzeitig angeschlossen sind, ver-

wenden Sie bitte die „SOURCE“-Taste am Bedienfeld oder
die entsprechende Quellentaste auf der Fernbedienung, um
zwischen den Eingängen umzuschalten.

2

EIN/STANDBY

1

Objektivabdeckung (optional)

17

Deutsch

Installation

Den Projektor ausschalten

1. Drücken Sie zum Ausschalten des Projektors die
„ “-Taste auf der Fernbedienung oder am Bedienfeld. Die
folgende Meldung wird auf der Leinwand angezeigt.

Drücken Sie zur Bestätigung erneut auf die „ “-Taste.

Anderenfalls wird die Nachricht nach 15 Sekunden
verschwinden. Wenn Sie die „ “-Taste ein zweites Mal
drücken, wird der Lüfter mit der Kühlung des Systems
beginnen und herunterfahren.

2. Der Lüfterbetrieb fährt circa 10 Sekunden lang fort, die
EIN-/STANDBY-LED blinkt grün. Sobald die EIN-/STAND-

BY-LED konstant gelb leuchtet, bendet sich der Projektor

im Standby-Modus.

Wenn Sie den Projektor wieder einschalten möchten,

müssen Sie zuerst warten, bis der Projektor den Abkühl­vorgang abgeschlossen und den Standby-Modus aufge­rufen hat. Im Standby-Modus können Sie den Projektor
durch Drücken der „ “-Taste neu starten.

3. Trennen Sie das Netzkabel von Steckdose und Projektor.

4. Schalten Sie den Projektor nicht sofort nach dem Aus­schalten wieder ein.

Wenden Sie sich



bei Auftreten
dieser Symptome
an das nächstge­legene Kunden­center. Weitere
Informationen
erhalten Sie auf
Seite 70-71.

Warnanzeige

Wenn die Warnanzeigen (siehe unten) leuchten, schaltet sich

der Projektor automatisch aus:

 „LAMPEN“-LED leuchtet rot und die „EIN/STANDBY“-An-

zeige blinkt gelb.

 „TEMP“-LED leuchtet rot und die „EIN/STANDBY“-Anzeige

blinkt gelb. Dies zeigt an, dass der Projektor überhitzt ist.
Unter normalen Bedingungen kann der Projektor anschlie­ßend wieder eingeschaltet werden.

„TEMP“-LED leuchtet rot und die „EIN/STANDBY“-Anzeige

blinkt gelb.

Ziehen Sie das Netzkabel aus dem Projektor, warten Sie 30

Sekunden und versuchen Sie es erneut. Falls die Warnanzei­ge erneut aueuchtet, kontaktieren Sie bitte das nächstgelege­ne Kundencenter.

18

Deutsch

Installation

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Der Projektor ist mit höhenverstellbaren Füßen ausgestat­tet, um die Bildhöhe einzustellen.

1. Suchen Sie am Boden des Projektors den höhenverstell-

2. Drehen Sie den verstellbaren Ring im Uhrzeigersinn, um

baren Fuß, dessen Höhe Sie ändern möchten.

den Projektor zu erhöhen oder gegen den Uhrzeigersinn,
um ihn zu senken. Gehen Sie gegebenenfalls mit den
anderen Füßen genauso vor.

Winkelverstellfüße

Winkelverstellring

19

Deutsch

Installation

Breite

Höhe

Diagonal

Draufsicht

Seitenansicht

Projektionsweite (D)

Projektionsweite (D)

Bildschirm

Bildschirm

Bildschirm (W)

Bildschirm (H)

Versatz (Hd)

Einstellen des Fokus

Um das Bild zu fokussieren, drehen Sie den Fokusring bis das
Bild scharf abgebildet wird.

XGA Serie: Der Projektor fokussiert bei einer Entfernung von



2,46 bis 3,61 Fuß (0,75 bis 1,10 Metern).

WXGA Serie: Der Projektor fokussiert bei einer Entfernung



von 2,56 bis 3,70 Fuß (0,78 bis 1,13 Metern).

Fokusring

Einstellen der Bildgröße

XGA Serie: Bildgröße zwischen 59” bis 86” (1,50 bis 2,18



Metern).

WXGA Serie: Bildgröße zwischen 69” bis 98” (1,75 bis 2,49



Metern).

20

Deutsch

Installation

XGA

Diagonale

(Zoll) des 4:3

Bildschirms

40,00 0,81 0,61 32,00 24,00 0,51 0,51 1,67 1,67 0,09 3,60

60,00 1,22 0,91 48,00 36,00 0,76 0,76 2,50 2,50 0,14 5,40

70,00 1,42 1,07 56,00 42,00 0,89 0,89 2,92 2,92 0,16 6,30

80,00 1,63 1,22 64,00 48,00 1,02 1,02 3,34 3,34 0,18 7,20

90,00 1,83 1,37 72,00 54,00 1,14 1,14 3,76 3,76 0,21 8,10

100,00 2,03 1,52 80,00 60,00 1,27 1,27 4,17 4,17 0,23 9,00

120,00 2,44 1,83 96,00 72,00 1,53 1,53 5,01 5,01 0,27 10,80

150,00 3,05 2,29 120,00 90,00 1,91 1,91 6,26 6,26 0,34 13,50

180,00 3,66 2,74 144,00 108,00 2,29 2,29 7,51 7,51 0,41 16,20

250,00 5,08 3,81 200,00 150,00 3,18 3,18 10,43 10,43 0,57 22,50

300,00 6,10 4,57 240,00 180,00 3,82 3,82 12,52 12,52 0,69 27,00

Leinwandgröße B x H Projektionsweite (D)

(m) (zoll) (m) (Fuß)

Breite Höhe Breite Höhe breit tele breit tele (m) (zoll)

Versatz (Hd)

WXGA

Diagonale

(Zoll) des 16:10

Bildschirms

40,00 0,86 0,54 33,92 21,20 0,45 0,45 1,77 1,77 0,07 2,63

60,00 1,29 0,81 50,88 31,80 0,67 0,67 2,65 2,65 0,10 3,94

70,00 1,51 0,94 59,36 37,10 0,79 0,79 3,10 3,10 0,12 4,60

80,00 1,72 1,08 67,84 42,40 0,90 0,90 3,54 3,54 0,13 5,26

90,00 1,94 1,21 76,32 47,70 1,01 1,01 3,98 3,98 0,15 5,91

100,00 2,15 1,35 84,80 53,00 1,12 1,12 4,42 4,42 0,17 6,57

120,00 2,58 1,62 101,76 63,60 1,35 1,35 5,31 5,31 0,20 7,89

150,00 3,23 2,02 127,20 79,50 1,68 1,68 6,64 6,64 0,25 9,86

180,00 3,88 2,42 152,64 95,40 2,02 2,02 7,96 7,96 0,30 11,83

250,00 5,38 3,37 212,00 132,50 2,81 2,81 11,06 11,06 0,42 16,43

300,00 6,46 4,04 254,40 159,00 3,37 3,37 13,27 13,27 0,50 19,72

Leinwandgröße B x H Projektionsweite (D)

(m) (zoll) (m) (Fuß)

Breite Höhe Breite Höhe breit tele breit tele (m) (zoll)

Versatz (Hd)

 Nur für Referenzzwecke.

21

Deutsch

Bedienfeld und Fernbedienung

/

/

Steuerungsfeld

Verwendung des Steuerungsfeldes

Bedienung

POWER

NEUSYN­CHRONISA­TION

Eingabe/Hilfe

QUELLE

Menü

Vierwege-Auswahl­tasten

Trapezkorrektur

Lampen-LED Zeigt den Status der Projektorlampe an.

Temperatur­LED

EIN/STAND­BY-LED

/

Siehe „Ein-/Ausschalten des Projektors“ auf Seite
16-17.

Durch Drücken dieser Taste wird der Projektor auto­matisch mit der Eingabequelle synchronisiert.

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Hilfe Menü (nur verfügbar, wenn das OSD Menü

nicht angezeigt wird).

Durch Drücken auf „QUELLE“ wählen Sie eine Si­gnalquelle aus.

Drücken Sie zum Aufrufen des Bildschirmmenüs
(OSD) die „Menü“-Taste. Drücken Sie zum Ausblen­den des OSD erneut die „Menü“-Taste.

Use Verwenden Sie zur Auswahl von
Elementen oder Änderung Ihrer Auswahl.

Mit den Tasten korrigieren Sie die Bild­verzerrung, die durch Kippen des Projektors
entsteht. (± 40 Grad)

Diese LED zeigt den Temperaturzustand des
Projektors an.

Zeigt den Projektorstatus an.

22

Deutsch

Bedienung

Menu

Menu

Fernbedienung

Verwendung der Fernbedienung

STROMSCHALTER

L-Taste

R-Taste

Seite aufwärts+

Seite abwärts-

Eing.

Quelle

Neusynchronisation

Vierwege-Auswahl­tasten

PC-/Maussteuerung

Trapezkorrektur +/-

Lautstärke +/-

Helligkeit

Siehe „Ein-/Ausschalten des Projektors“ auf
Seite 16-17.

Linker Mausklick.

Rechter Mausklick.

Mit dieser Taste blättern Sie eine Seite nach
oben.
Mit dieser Taste blättern Sie eine Seite nach
unten.

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Durch Drücken auf „Quelle“ wählen Sie eine
Signalquelle aus.

Durch Drücken dieser Taste wird der Pro­jektor automatisch mit der Eingabequelle
synchronisiert.

Use Verwenden Sie zur Auswahl
von Elementen oder Änderung Ihrer Auswahl.

Verwenden Sie zur Emulation
einer USB Maus über USB, wenn Sie auf
„Umschalter“ drücken.

Mit diesen Tasten korrigieren Sie die Bild­verzerrung, die durch Kippen des Projektors
entsteht.

Mit diesen Tasten erhöhen/verringern Sie die
Lautstärke.

Hier stellen Sie die Bildhelligkeit ein.

Die Schnittstelle

hängt von den
technischen Da­ten des Modells
ab.

3D

Menü

HDMI

Mit „3D“ schalten Sie das 3D-OSD-Menü ein
und aus.

Drücken Sie zum Aufrufen des Bildschirm­menüs (OSD) die „Menü“-Taste. Drücken
Sie zum Ausblenden des OSD erneut die
„Menü“-Taste.

Drücken Sie zur Auswahl der HDMI-Quelle
„HDMI“.

23

Deutsch

Bedienung

Verwendung der Fernbedienung

Menu

Menu

Drücken Sie zum Anhalten des Bildes die

Standbild

AV-Stummschaltung

S-Video

VGA

Video

Umschalter

Modus

Zoom

Öko+

„Standbild“-Taste.
Durch erneutes Drücken setzen Sie die Wie­dergabe fort.

Mit dieser Taste schalten Sie Audio und
Video vorübergehend aus/ein.

Drücken Sie zur Auswahl einer S-Video­Quelle die „S-Video“-Taste.

Drücken Sie zur Auswahl von VGA-Quellen
die „VGA“-Taste.

Drücken Sie zur Auswahl einer Composite
Video-Quelle auf „Video“.

Auf USB Maus umschalten.

Wählen Sie den Anzeigemodus aus Präsen­tation, Hell, Video, sRGB, Tafel, Klassenzim­mer, Benutzer und 3D.

Zum Vergrößern eines Bildes.

Drücken Sie auf die Tasten, um den
Zoom zu verändern.

Wenn der Öko+ Modus aktiviert ist, wird die
Helligkeit des Inhalts automatisch erkannt,
um den Energieverbrauch der Lampe in Zei­ten von Inaktivität erheblich zu senken (um
bis zu 70%).

AV Stumm:



Sparen Sie bis
zu 70% Energie,
wenn die AV
Stumm Funktion
aktiviert ist.

24

Deutsch

Bedienung

/

Die HILFE-Taste nutzen

Die HILFE-Funktion gewährleistet eine einfache Einrichtung
sowie eine problemlose Bedienung.

Drücken Sie im Steuerungsfeld auf „?“, um das Hilfe Menü



zu öffnen.

25

Deutsch

Bedienung

 Weitere Einzelhei-

ten nden Sie im

„Problemlösung“­Abschnitt auf Seite
55-59.

Die Hilfemenü-Taste funktioniert nur, wenn keine Eingangs-



quelle erkannt wird.

Falls keine Eingangsquelle erkannt und die Hilfe-Taste ge-



drückt wird, erscheinen die folgenden Seiten, die dabei helfen

sollen, jegliche Probleme ausndig zu machen.

26

Deutsch

Bedienung

27

Deutsch

Bedienung

OSD-Menüs

Der Projektor verfügt über mehrsprachige Bildschirmanzeige­menüs, über die Sie Bildeinstellungen vornehmen und eine
Reihe von Einstellungen ändern können. Der Projektor wird
die Quelle automatisch erkennen.

Bedienung

1. Drücken Sie zum Öffnen des Bildschirmmenüs die „Menü“-Taste

auf der Fernbedienung oder am Projektorbedienfeld.

2 Bei angezeigtem OSD können Sie mit den Tasten

te im Hauptmenü auswählen. Wenn Sie eine Auswahl auf einer
bestimmten Seite treffen, können Sie mit den Tasten oder der
„Enter“-Taste in ein Untermenü wechseln.

3. Mit den Tasten

passen die Einstellungen mit an.

wählen Sie das gewünschte Element und

4. Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in

dem Untermenü vor.

5. Drücken Sie zum Bestätigen die „Enter“-Taste; dadurch kehren

Sie zum Hauptmenü zurück.

6. Drücken Sie zum Beenden erneut auf „MENÜ“. Das OSD-Menü

wird geschlossen und der Projektor speichert automatisch die
neuen Einstellungen.

Elemen-

Hauptmenü

Untermenü

Einstellungen

28

Deutsch

Bedienung

Main Menu Sub Menu

Anzeigemodus Präsentation / Hell / Film / sRGB / Tafel

/ Benutzer / Drei Dimensionen
Helligkeit -50~50
Kontrast -50~50
Schärfe 1~15

#1

Farbe -50~50

#1

Farbton -50~50
Erweitert Gamma Film / Video / Grafiken / Standard

1~10

Warm / Mittel / Kühl

Farbeinstell. Rot / Grün / Blau /

Zyan / Magenta /
Gelb

Farbton / Sättigung / Verstärkung

Weiß R / G / B
Zurücksetzen
Beenden

Farbraum AUTOM. / RGB / YUV

#3

AUTOM. / RGB (0-255) / RGB (16-235)

/ YUV

#2

Signal Automatik Ein / Aus

Phase (VGA) 0~31
Frequenz (VGA) -5~5
H.Position (VGA) -5~5
V.Position (VGA) -5~5
Beenden

Beenden
Zurücksetzen
Format

#4

4:3 / 16:9 / Native / AUTOM.

#5

4:3 / 16:9 or 16:10 / LBX / Native /
AUTOM.

Rändermaske 0~10
Zoom -5~25 (80%~200%)
Image Shift -100~100

-100~100

Ver. Trapezkor. -40~40

#5

Auto. Trapezkor. Ein / Aus
Drei Dimensionen 3D-Modus Aus / DLP Link / IR

#6

AUTOM. / Side By Side / Top and
Bottom / Frame Sequential

#6

Ein / Aus

Beenden
Sprache English / Deutsch / Français / Italiano

/ Español / Português / Svenska /
Nederlands / Norsk/Dansk / Polski /
Suomi / Ɋɭɫɫɤɢɣ / İȜȜȘȞȚțȐ / Magyar
/ ýeština / γέΎϓ / ϲΑέϋ /䷩

橼󰵶㔯 ġ/

䬨

ỻ󰵶㔯 ġ/ 㖍 㛔婆! 0䚐ạ 㛨ġ/ ࡷࡎ࡙ /

Türkçe / ViӋt / Bahasa Indonesia /
Română

Projektion

Menüposition

#7

Bildschirmtyp 16:10 / 16:9
Sicherheit Sicherheit Ein / Aus

Monat / Tag / Stunde

Kennwort ändern

ġ

Beenden

BrilliantColor™

Farbtemperatur

3D-Sync. umkehr.

3D Format

V. Bildverschiebung

H. Bildverschiebung

Sicherheits-Timer

Settings


ANZEIGE

SETUP

Menübaum

29

Deutsch

Bedienung

Main Menu Sub Menu

Settings

Projektor-ID 0~99

#5

Ein / Aus

Stumm Ein / Aus

#5

Audioeingang Standard / AUDIO1 / AUDIO2

#5

Lautstärke Audio 0~10

Mikrofon 0~10

#4

Lautstärke 0~10
Erweitert Logo Standard / Neutral

Aus / CC1 / CC2

Beenden

#5

LAN State

DHCP Ein / Aus

IP-Adresse

Subnetzmaske

Gateway

DNS

Übernehmen Ja / Nein

Beenden
Eingabequelle

#4

VGA1 / VGA2 / S-Video / Video / HDMI

#5

VGA1 / VGA2 / Video / HDMI
Source Lock Ein / Aus
Große Höhe Ein / Aus
Info ausblenden Ein / Aus
Tastenfeldsperre Ein / Aus
Testbild Kein / Raster / Weißes Muster

#5

Infrarot Funktion Ein / Aus
Hintergrundfarbe Schwarz / Rot / Blau / Grün / Weiß
Erweitert Ein / Aus

0~180

0~990

Ein / Aus

Aktiv / Eco.

Beenden

Lampeneinstellungen

Ein / Aus

Hell / Eco. / Eco+

Ja / Nein

Beenden

#5

Ja / Nein

0~9999

Aus / 300hr / 500hr / 800hr / 1000hr

Ja / Nein

Beenden

Zurücksetzen Ja / Nein

Betriebsmodus (Standby)

Eingebaute Lautsprecher

Lampenstd. auf Null

Optional installierter Filter
Filter Betriebsstunden
Filter Erinnerung

LAN Einstellungen

Audioeinstellungen

Closed Caption

Direkt einschalten

Lampenstd.
Hinweis zur Lampe
Modus Helligkeit

SETUP

OPTIONEN

Optionale Filter
Einstellungen

Autom. aus (Min.)
Zeitsteuerung (Min.)
Kurzübersicht

Filter zurücksetzen

Bitte beachten Sie, dass sich die On-Screen Display (OSD) Menüs in Abhängigkeit

(#1) „Farbe“ und „Farbton“ werden nur im Videomodus unterstützt.
(#2) Die Funktion „Signal“ ist nur bei einer analogen VGA-Signalquelle (RGB) verfüg-

(#3) Nur für HDMI Quelle.
(#4) Nur für Typ A Modelle.
(#5) Nur für Typ B Modelle.
(#6) „3D-Sync. umkehr.“ ist nur verfügbar, wenn 3D aktiviert ist. Dieser 3DModus ist

(#7) Nur WXGA Modell.

zum ausgewählten Signaltyp und genutztem Projektormodell unterscheiden.

bar.

zudem nur für DLP-Link Brillen geeignet.

30

Deutsch

Bedienung

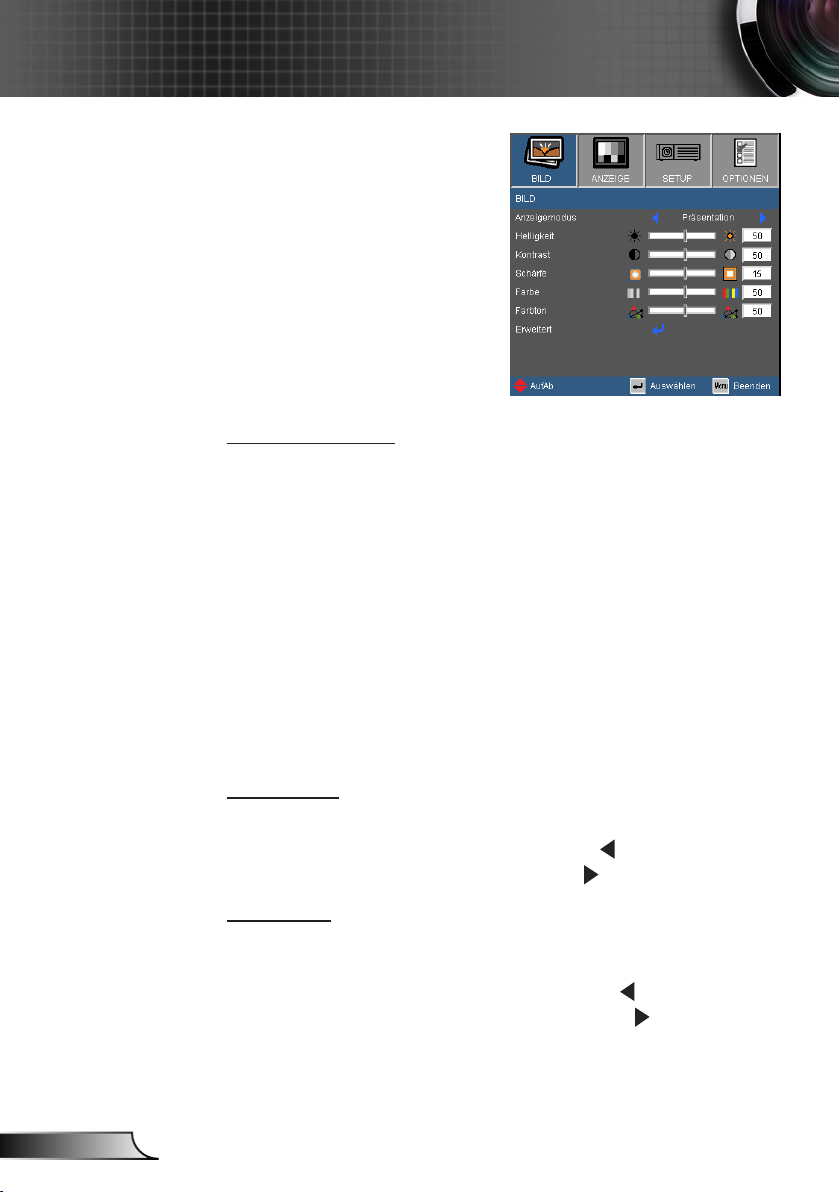

Anzeigemodus

Hier nden Sie einige für verschiedene Bildtypen optimal angepas­ste Werkseinstellungen.











Präsentation: Optimale Farbe und Helligkeit für PC-Eingaben.
Hell: Maximale Helligkeit vom PC-Eingang.
Film: Für Heimkino.
sRGB: Standardisierte exakte Farbe.
Tafel: Wählen Sie diesen Modus für optimale Farbeinstellungen,

wenn Bilder auf eine Tafel (grün) projiziert werden.
Benutzer: Benutzereinstellungen.
3D: Empfohlene Einstellung für aktivierten 3DModus. Weitere

3D-Anpassungen werden in diesem Modus automatisch gespei-

chert.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Drücken Sie zum Verdunkeln des Bildes .



Drücken Sie zum Aufhellen des Bildes .



Kontrast

Mit der Kontrast-Funktion wird der Unterschied zwischen den hell­sten und dunkelsten Bildteilen festgelegt.

 Drücken Sie zum Verringern des Kontrasts .

Drücken Sie zum Erhöhen des Kontrasts auf .



31

Deutsch

Bedienung

„Farbe“ und „Farb-

ton“ Funktionen
werden nur im
Videomodus unter­stützt.

Schärfe

Hier stellen Sie die Bildschärfe ein.

 Drücken Sie zum Verringern der Schärfe auf .
 Drücken Sie zum Erhöhen der Schärfe auf .

Farbe

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig ein­stellen.

 Mit verringern Sie die Farbsättigung.
 Mit erhöhen Sie die Farbsättigung.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

 Mit erhöhen Sie den Grünanteil des Bildes.
 Mit erhöhen Sie den Rotanteil des Bildes.

32

Deutsch

Bedienung

BILD | Erweitert

Gamma

Hier können Sie zur Optimierung der Bildqualität der Eingabe
einen feineingestellten Degamma-Wert auswählen.

 Film: Für Heimkino.





BrilliantColor™

Diese Funktion verwendet einen neuen Farbverarbeitungsalgorith­mus und Verbesserungen auf der Systemebene, um eine höhere
Helligkeit bei realistischen, lebhafteren Farben zu ermöglichen.
Der Bereich geht von „0“ bis „10“. Bevorzugen Sie ein farbintensi­ves Bild, dann schieben Sie den Regler bitte in Richtung des höch­sten Wertes. Für ein weiches und natürlicher erscheinendes Bild
schieben Sie bitte den Regler in Richtung des niedrigsten Wertes.

Farbtemperatur

Bei Einstellung von kalter Temperatur sieht das Bild mehr bläulich
aus. (kaltes Bild) Bei Einstellung von warmer Temperatur sieht das
Bild mehr rötlich aus. (warmes Bild)

Farbeinstell.

Drücken Sie auf in den unten stehenden Menüs und verwen­den Sie anschließend oder , um die Optionen auszuwählen.

Video: Für Video- oder TV-Quellen.

Graken: Für Bildquellen.

Standard: Für PC- bzw. Computer-Quellen.

33

Deutsch

Bedienung

 Rot/Grün/Blau/Cyan/Magenta/Gelb: Verwenden Sie oder

zur Auswahl von Farbton, Sättigung und Farbverstärkung.

 Weiß:: Verwenden Sie oder zur Auswahl von Rot, Grün und

Blau.

(*) Nur HDMI.

 Zurücksetzen: Wählen Sie „Ja“, um wieder zu den Standardein-

stellungen für die Farbanpassungen zurückzukehren.

Farbraum

Hier wählen Sie einen passenden Farbmatrixtyp zwischen AUTOM.,
RGB, RGB (0-255),

(*)

RGB (16-235)

(*)

oder YUV aus.

Zurücksetzen

Mit „Ja” setzen Sie die Anzeigeparameter in allen Menüs auf die
Werkseinstellungen zurück.

34

Deutsch

Bedienung

BILD | Erweitert |

Signal (RGB)

Die Funktion

„Signal“ ist nur bei
einer analogen
VGA-Signalquelle
(RGB) verfügbar.

Automatisch

Automatische Auswahl des Signals. Wenn Sie diese Funktion ver­wenden, werden die Menüpunkte Phase und Frequenz ausgegraut
sein. Wenn das Signal nicht automatisch ausgewählt wird, können
die Menüpunkte Phase und Frequenz manuell eingestellt und in
den Einstellungen gespeichert werden, nachdem der Projektor das

nächste Mal aus- und wieder eingeschaltet wurde.

Phase

Synchronisiert den Signaltakt des Bildschirms mit der Grakkarte.
Wenn das Bild unruhig erscheint oder ackert, verwenden Sie

diese Funktion, um dies zu korrigieren.

Frequenz

Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer

Computergrakkarte anpassen. Setzen Sie diese Funktion nur
dann ein, falls das Bild vertikal ackern sollte.

H.Position

Mit verschieben Sie das Bild nach links.



Mit verschieben Sie das Bild nach rechts.



V.Position

Mit verschieben Sie das Bild nach unten.



Mit verschieben Sie das Bild nach oben.



35

Deutsch

Bedienung

ANZEIGE

Format

Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.

XGA

4:3: Dieses Format ist für 4×3 Eingangsquellen geeignet.



16:9: Dieses Format ist für 16x9 Eingangsquellen wie z.B.



HDTV und DVD für Breitwand-TV geeignet.

Native: Dieses Format zeigt das Originalbild ohne jede



Skalierung.

AUTO: Diese Funktion wählt automatisch das passende Anzei-



geformat aus.

Auto

4:3

Breitbild Laptop

SDTV

HDTV

Eingangsauösung Auto/Skaliert

H V H V

640 480 1024 768

800 600 1024 768

1024 768 1024 768

1280 1024 1024 768

1400 1050 1024 768

1600 1200 1024 768

1280 720 1024 576

1280 768 1024 614

1280 800 1024 640

720 576 1024 576

720 480 1024 576

1280 720 1024 576

1920 1080 1024 576

36

Deutsch

Bedienung

16:9 oder 16:10

hängt von der Ein­stellung „Bildschirm­typ“ ab.

Seitenverhältnis
(Quelle erkannt)

4:3 1024 x 768 zentriert

16:9 1024 x 576 zentriert

Native

Keine Änderung der Bildgröße, 1:1 Mapping und

Zentrierung. Dieses Format zeigt das Originalbild ohne

Bildgröße ändern (XGA)

Skalierung.

WXGA

4:3: Dieses Format ist für 4×3 Eingangsquellen geeignet.



16:9: Dieses Format ist für 16x9 Eingangsquellen wie z.B. HDTV



und DVD für Breitwand-TV geeignet.

16:10: Dieses Format ist für 16x10 Eingangsquellen wie z.B.



Breitbild-Laptops geeignet.

LBX: Dieses Format ist für nicht-16x9, Letterbox-Quellen und für



Benutzer, die externe 16x9 Objektive zur Anzeige eines Bildsei-

tenverhältnisses von 2,35:1 in voller Auslösung anzeigen.

Native: Dieses Format zeigt das Originalbild ohne jede



Skalierung.

AUTO: Diese Funktion wählt automatisch das passende Anzei-



geformat aus.

16:10 Bild-

schirm

4:3 1066 x 800 zentriert

16:10 1280 x 800 zentriert

LBX

Native

16:9 Bildschirm 480i/p 576i/p 1080i/p 720p PC

4:3 960 x 720 zentriert

16:9 1280 x 720 zentriert

LBX

Native

480i/p 576i/p 1080i/p 720p PC

1280 x 960 zentriert, anschließend wird das zentrierte

1:1 Mapping

zentriert.

1280 x 960 zentriert, anschließend wird das zentrierte

1:1 Mapping

zentriert.

1280 x 800 Bild angezeigt

1:1 Mapping

(960 x 540)

Anzeige

1280 x 800

1280 x 720 Bild angezeigt

1:1 Mapping

(960 x 540)

Anzeige

1280 x 720

1280 x 720

zentriert

1280 x 720

zentriert

1:1

Mapping

zentriert.

1:1
Mapping
zentriert.

37

Deutsch

Bedienung

Jedes I/O besitzt

andere Einstellun­gen für „Ränder­maske“.

„Rändermaske“ und

„Zoom“ funktionie­ren nicht zur selben
Zeit.

(*) Nur für Typ B

Modelle.

Rändermaske

Die Funktion „Rändermaske“ kann das Rauschen von einem
Videobild entfernen. Bei der Funktion „Rändermaske“ handelt es
sich um das Entfernen des Videokodierungsrauschens am Rand
der Videoquelle.

Zoom

 Drücken Sie auf , um das Bild zu verkleinern.
 Drücken Sie auf um das Bild auf dem Bildschirm zu vergrö-

ßern.

Image Shift

Drücken Sie auf in den unten stehenden Menüs und verwen­den Sie anschließend oder , um die Optionen auszuwählen.

 H: Verwenden Sie oder , um das projizierte Bild horizontal

zu verschieben.

 V: Verwenden Sie oder , um das projizierte Bild vertikal zu

verschieben.

Ver. Trapezkor.

Mit der passen Sie die Bildverzerrung vertikal an. Falls das
Bild trapezförmig angezeigt wird, kann diese Option dabei helfen,

das Bild rechteckig darzustellen.

Auto. Trapezkor.

Automatische Anpassung der vertikalen Bildverzerrung.

(*)

38

Deutsch

Bedienung

ANZEIGE | Drei

Dimensionen

3D-Modus



Die „IR“ Optionen

können sich Modell­abhängig voneinan­der unterscheiden.

„3D-Sync. umkehr.“

ist nur verfügbar,
wenn 3D aktiviert
ist. Dieser 3DModus
ist zudem nur für
DLP-Link Brillen
geeignet.

Eine kompatible 3D

Quelle, 3D Inhalt
und eine aktive
Shutterbrille werden
für die 3D Ansicht
benötigt.

Siehe Seite 63 für

unterstützte 3D
Formate.

(*) Nur für Typ B

Modelle.





3D Format









3D-Sync. umkehr





Off : Wählen Sie „Aus“, um die 3D-Einstellungen für 3D-Bilder
auszuschalten.

DLP Link: Wählen Sie „DLP Link“, um optimierte Einstellungen

für DLP Link 3D Bilder zu verwenden.

(*)

Off

: Wählen Sie „IR“, um optimierte Einstellungen für IR-

basierte 3D Bilder zu verwenden.

AUTOM.: Wenn ein 3D Identikationssignal erkannt wird, wird

das 3D Format automatisch ausgewählt.

SBS: Verwenden Sie diesen Modus für 3D-Inhalte im „Side By

Side“ Format.

Top and Bottom: Verwenden Sie diesen Modus für 3D-Inhalte

im „Top and Bottom“ Format.

Frame Sequential: Verwenden Sie diesen Modus für 3D-Inhalte

im „Frame Sequential“ Format.

Drücken Sie zum horizontalen Umkehren der Bildschirminhalte
auf „Ein“.

Durch Auswahl von „Aus“ werden die Bildschirminhalte stan­dardmäßig angezeigt.

39

Deutsch

Bedienung

SETUP

(*) modellabhängig.

Hinten unten und

Hinten oben sind
für die Verwendung
einer durchsichtigen
Leinwand geeignet.

Sprache

Das OSD-Menü kann in verschiedenen Sprachen angezeigt wer­den. Rufen Sie mit oder das Untermenü auf, wählen Sie dann
mit den Tasten oder Ihre gewünschte Sprache.

Drücken Sie zum Abschluss der Auswahl die „Enter“-Taste.

(*)

Projektion

 Front unten

Dies ist die Standardeinstellung. Das Bild wird direkt auf die
Leinwand projiziert.

 Hinten unten

Wenn diese Option verwendet wird, wird das Bild gespiegelt.

 Front oben

Wenn diese Option verwendet wird, wird das Bild auf den Kopf
gestellt.



Hinten oben

Wenn diese Option verwendet wird, wird das Bild gespiegelt
und auf den Kopf gestellt.

40

Deutsch

Bedienung

Menüposition

Wählen Sie die Menüposition auf dem Anzeigebildschirm.

Bildschirmtyp

Wählen Sie den Bildschirmtyp aus 16:10 oder 16:9 aus.

Projektor-ID

Die ID können Sie im Menü auf einen bestimmten Wert (von 0-99)

„Bildschirmtyp“ ist

nur für WXGA.

einstellen; diese ID brauchen Sie, wenn Sie den Projektor über
RS232 steuern möchten. Auf Seite 65-68 nden Sie eine vollstän­dige Liste mit RS232-Befehlen.

41

Deutsch

Bedienung

Das Kennwort ist

beim ersten Mal auf
„1234“ voreingestellt.

SETUP |

Sicherheit

Sicherheit

Ein: Wählen Sie zur Nutzung der Sicherheitsverizierung beim





Sicherheits-Timer

Verwenden Sie diese Funktion, um einzustellen, wie lange
(Monat/Tag/Stunde) der Projektor benutzt werden kann. Nachdem
diese Zeit abgelaufen ist, werden Sie zur erneuten Eingabe des
Kennwortes aufgefordert.

Einschalten des Projektors „Ein“.

Aus: Wählen Sie „Aus“, um den Projektor ohne Kennwortabfra-

ge einschalten zu können.

Kennwort ändern

Erstmalig:



1. Mit „ “ legen Sie das Kennwort fest.

2. Das Kennwort muss aus vier Ziffern bestehen.

3. Stellen Sie das neue Kennwort mit den Zifferntasten an
der Fernbedienung ein, bestätigen Sie das Kennwort
anschließend mit der Taste „ “.

Kennwort ändern:



1. Drücken Sie „ “, um das alte Kennwort einzugeben.

2. Geben Sie das aktuelle Kennwort mit den Zifferntasten ein,

drücken Sie anschließend „ “ zur Bestätigung.

3. Geben Sie das neue (vierstellige) Kennwort über die

Zifferntasten der Fernbedienung ein, bestätigen Sie
anschließend mit „ “.

42

Deutsch

Bedienung





4. Geben Sie das neue Kennwort noch einmal ein, bestätigen

Sie anschließend mit „ “.

Falls das Kennwort dreimal falsch eingegeben wird, schaltet
sich der Projektor automatisch aus.

Wenn Sie das Passwort vergessen haben, kontaktieren Sie
bitte den Kundendienst vor Ort.

43

Deutsch

Bedienung

SETUP |

Audioeinstellungen

(*) Nur für Typ B

Modelle.

Eingebaute Lautsprecher

Wählen Sie „Ein” oder „Aus”, um den internen Lautsprecher ein­oder auszuschalten.

(*)

Stumm

Wählen Sie „Ein“, um die Audioausgabe verstummen zu lassen.



Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.



Audioeingang

Die Standardaudioeinstellungen benden sich auf der Rückseite

des Projektors. Mit dieser Option weisen Sie alle Audioeingänge
(1 ode 2) der aktuellen Bildquelle neu zu. Jeder Audioeingang
kann mehr als einer Videoquelle zugewiesen werden.

 Standard.

 Audio 1: VGA 1 und VGA 2.

 Audio 2: Video.

(*)

Lautstärke

Passen Sie die Lautstärke des „Audio“, „MIC“ Anschlusses an.

 Zum Verringern der Lautstärke drücken Sie .

 Mit der Taste erhöhen Sie die Lautstärke.

(*)

44

Deutsch

Bedienung

EINSTL. |

Erweitert

Logo

Drücken Sie zur Aufnahme eines Bildes des aktuell angezeigten
Bildschirms auf . Falls Änderungen vorgenommen werden,

treten diese in Kraft, wenn Sie den Projektor das nächste Mal
einschalten.




Standard: Der Standard Startbildschirm.

Neutral: Das Logo wird nicht auf dem Startbildschirm ange-

zeigt.

Closed Caption

Verwenden Sie diese Funktion, um den gewünschten
Startbildschirm einzustellen. Wenn Änderungen vorgenommen
werden, treten diese in Kraft, wenn der Projektor das nächste Mal
eingeschaltet wird.

Off: Wählen Sie zum Ausschalten der Closed Caption-Funktion






„Aus“.

CC1:CC1-Sprache: Amerikanisches Englisch.
CC2:CC2-Sprache (abhängig vom TV-Kanal des

Benutzers):Spanisch, Französisch, Portugiesisch,
Deutsch, Dänisch.

45

Deutsch

Bedienung

SETUP | LAN

LAN Status

Zeigt den Netzwerkverbindungsstatus.

„LAN“ nur für Typ B

Modelle.

DHCP

Mit dieser Funktion wählen Sie den gewünschten Startbildschirm.
Wenn Sie die Einstellung ändern, zeigt dies Wirkung, wenn Sie
das Bildschirmmenü verlassen und wieder öffnen.

Ein: Weist dem Projektor automatisch von einem externen



DHCP-Server eine IP-Adresse zu.

Aus: Manuelles Zuweisen einer IP-Adresse.



IP-Adresse

Anzeige einer IP-Adresse.

Subnetzmaske

Anzeige einer Subnetzmaskenzahl.

Gateway

Anzeige des Standardgateway des mit dem Projektor verbunde­nen Netzwerks.

DNS

Anzeige der DNS-Nummer.

Übernehmen

Drücken Sie „ “, wählen Sie zum Bestätigen der Auswahl „Ja“.

46

Deutsch

Bedienung

So nutze ich den Webbrowser zum Steuern des Projektors

1. Durch Einschalten von DHCP weist ein
DHCP-Server automatisch eine IP zu;
alternativ können Sie die erforderlichen
Netzwerkinformationen manuell einge­ben.

2. Wählen Sie dann Übernehmen, drücken
Sie zum Abschließen des Kongurati­onsvorgangs die „ “-Taste.

3. Öffnen Sie Ihren Webbrowser und ge­ben Sie die IP-Adresse vom OSD-LAN­Bildschirm ein; anschließend wird der
nachstehende Bildschirm angezeigt:

4. Je nach Netzwerkwebseite für den
Eingabestring auf der Registerkarte
[Werkzeuge] wird die Begrenzung der
Eingabelänge in der unten stehenden
Liste angezeigt (inklusive „Leerzeichen“
und andere Satzzeichen):

Kategorie Element

Crestron
Steuerung

Projektor

Netzwerkkon-

guration

Benutzer­kennwort

Admin Kennwort

IP-Adresse 15

IP ID 2

Port 5

Projektorname 10

Standort 9

Zugewiesen zu 9

DHCP (Aktiviert) (N/V)

IP-Adresse 15

Subnetzmaske 15

Standard Gateway 15

DNS Server 15

Aktiviert (N/V)

Neues Kennwort 15

Bestätigen 15

Aktiviert (N/V)

Neues Kennwort 15

Bestätigen 15

Eingabelänge

(Zeichen)

Wenn Sie die IP-Adresse des Projek-

tors nutzen, können Sie keine Verbin­dung zu Ihrem Dienstserver herstellen.

47

Deutsch

Bedienung

Wenn Sie eine direkte Verbindung von Ihrem Computer zum Projektor herstellen

Schritt 1: Suchen Sie eine IP-Adresse (192.168.0.100) von der LAN-Funktion des Pro-

jektors.

Schritt 2: Select apply and press “Enter” button to submit function or press “menu” key

to exit.

Schritt 3: Klicken Sie zum Öffnen der

Netzwerkverbindungen auf

Systemsteuerung > Netz-

>

werk- und Internetverbindun­gen

, klicken Sie dann auf

werkverbindungen

Sie auf die Verbindung, die Sie

kongurieren möchten; klicken

Sie dann unter

gaben
dieser Verbindung ändern

Schritt 4: Klicken Sie in der

Registerkarte unter

bindung verwendet folgende
Elemente
(TCP/IP)

„Eigenschaften“.

Schritt 5: Klicken Sie auf

IP-Adresse verwenden

Sie die nachstehede Adresse
ein:

1) IP Address: 192.168.0.100

2) Subnetzmaske: 255.255.255.0

3)

Standardgateway:192.168.0.254

, auf

auf

; klicken Sie dann auf

. Klicken

Netzwerkauf-

Einstellungen

Allgemein

Diese Ver-

Internetprotokoll

Die folgende

; geben

Start

Netz-

.

-

Schritt 6: Klicken Sie zum Öffnen der

Internetoptionen auf den IE­Webbrowser, dann auf Internet­optionen. Klicken Sie dann auf

Verbindungen

die
te und anschließend auf „LAN­Einstellungen“.

Schritt 7:

Schritt 8: Öffnen Sie den IE und ge-

Das Local Area Network
(LAN)

-Einstellung-Dialogfenster

öffnet sich, entfernen Sie im

Proxyserver

Häkchen beim Kontrollkästchen

Einen Proxyserver für Ihe
LAN

; klicken Sie dann zweimal

auf die „OK“-Schaltäche.

ben Sie die IP-Adresse

192.168.0.100 in das URL-Feld
ein. Drücken Sie anschließend
auf „Enter“.

-Registerkar-

-Bereich das

48

Deutsch

Bedienung

Crestron RoomView Steuerungsprogramm

Crestron RoomView™ ist eine zentrale Überwachungsstation für
250+ Steuerungssysteme in einem einzelnen Ethernet-Netzwerk
(mehr sind möglich, die Anzahl hängt von der Kombination aus IP ID
und IP-Adresse zusammen). Crestron RoomView überwacht jeden
Projektor, darunter den Onlinestatus, Systemleistung, Lampen­Betriebsdauer, Netzwerkeinstellung und Hardwaredefekte, sowie vom

Administrator denierte Eigenschaften.

Der Administrator kann Rauminformationen, Kontaktinformationen
und Ereignisse hinzufügen, löschen oder bearbeiten, welche automa­tisch für alle Benutzer durch die Software registriert werden. (Benut-

zeroberäche wie auf folgender Abbildung)

1. Hauptfenster

2. Raum bearbeiten

Unterstützung der

Crestron Room­View Funktion
modellabhängig.

49

Deutsch

Bedienung

3. Eigenschaft bearbeiten

4. Ereignis bearbeiten

Weitere Informationen nden Sie unter

http://www.crestron.com & www.crestron.com/getroomview.

50

Deutsch

Bedienung

OPTIONEN

Eingabequelle

Mit dieser Option können Sie Eingangsquellen aktivieren/deak­tivieren. Rufen Sie durch Drücken der -Taste das Untermenü

auf; wählen Sie die benötigten Quellen aus. Drücken Sie zum
Abschluss der Auswahl die „Bestätigen“-Taste. Der Projektor tastet
die deaktivierten Eingänge nicht ab.

Source Lock




Ein: Der Projektor sucht nur die aktuelle Eingangsverbindung.

Aus: Der Projektor wird nach anderen Signalen suchen, wenn

das aktuelle Eingangssignal verloren geht.

Große Höhe

Wenn „Ein“ ausgewählt ist, drehen die Lüfter schneller. Diese
Funktion ist besonders beim Einsatz in großen Höhen (in denen
die Luft recht dünn ist) sinnvoll.

Info ausblenden

Ein: Wählen Sie „Ein“, um die Information auszublenden.



Off: Wählen Sie „Aus“, um die „Suchen“ Meldung anzuzeigen.



Tastenfeldsperre

Wenn die Tastensperrfunktion eingeschaltet („Ein“) ist, wird das
Bedienfeld gesperrt. Der Projektor kann jedoch noch über die
Fernbedienung gesteuert werden. Durch Auswahl von „Aus“ kön-

nen Sie das Bedienfeld wieder nutzen.

51

Deutsch

Bedienung

Testbild

Anzeige eines Testbilds. Es gibt Gitter, Weißmuster und Keins.

Hintergrundfarbe

Mit dieser Funktion stellen Sie den Bildschirm „Schwarz“, „Rot“,
„Blau“, „Grün“ oder „Weiß“ dar, wenn kein Signal vorhanden ist.

(*) Nur für Typ B

Modelle.

Infrarot Funktion

Wenn diese Funktion „Ein“ geschaltet ist, kann der Projektor über
die Fernbedienung gesteuert werden. Wenn Sie „Aus“ auswählen,
können Sie nur die Tasten des Bedienfeldes verwenden.

(*)

Zurücksetzen

Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die
Werkseinstellungen zurück.

52

Deutsch

Bedienung

OPTIONEN |

Erweitert

Direkt einschalten

Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“.
Der Projektor schaltet sich automatisch ein, sobald er mit Strom
versorgt wird; Sie müssen dazu nicht die „ “-Taste am Bedienfeld
des Projektors oder auf der Fernbedienung drücken.

Autom. aus (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer
fängt an zu zählen, wenn kein Signal in den Projektor eingegeben
wird. Der Projektor wird automatisch ausgeschaltet, wenn der

Wenn der Betriebs-

modus (Standby)
auf Eco (< 0.5 W)
gestellt ist, werden
VGA-Ausgabe,
Audio Durchschleifen
deaktiviert, wenn
sich der Projektor
im Standbymodus

bendet.

Countdown (in Minuten) abgelaufen ist.

Zeitsteuerung (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer
beginnt zu laufen - unabhängig davon, ob ein Eingangssignal am
Projektor anliegt. Der Projektor wird automatisch ausgeschaltet,
wenn der Countdown (in Minuten) abgelaufen ist.

Kurzübersicht





Ein: Wenn der Projektor versehentlich ausgeschaltet wird,

ermöglicht diese Funktion das sofortige Wiedereinschalten
des Projektors, wenn sie innerhalb von 100 Sekunden
ausgewählt wird.

Aus: Der Lüfter wird das System abkühlen, sobald der Anwen-

der den Projektor ausschaltet.

Betriebsmodus (Standby)

Öko.: Mit „Öko.“ sparen Sie eine Verlustleistung von < 0,5 W.



Aktiv: Mit „Aktiv“ jeren Sie in den normalen Standby-Modus



zturück; der VGA-Ausgang wird aktiviert.

53

Deutsch

Bedienung

OPTIONEN |

Lampeneinstellungen

Lampenstd.

Hier wird die Projektionsdauer angezeigt.

Hinweis zur Lampe

Hier entscheiden Sie, ob die Meldung zur Erinnerung an das Aus­wechseln der Lampe angezeigt werden soll.
Diese Meldung wird angezeigt, wenn die verbleibende Lebensdau­er der Lampe 30 Stunden erreicht.

Modus Helligkeit

HELL: Mit „HELL“ erhöhen Sie die Helligkeit.



 Wenn die Umge-

bungstemperatur im
laufenden Betrieb
mehr als 40°C
beträgt, wird der Pro­jektor automatisch
auf Öko schalten.

Öko.: Wählen Sie zum Dämmen der Projektorlampe „Öko“;



dadurch verringert sich der Energieverbrauch und Sie
verlängern die Lampenlebensdauer.

Öko+: Wenn der Öko+ Modus aktiviert ist, wird die Helligkeit



des Inhalts automatisch erkannt, um den Energiever­brauch der Lampe in Zeiten von Inaktivität erheblich zu

senken (um bis zu 70%).

Lampenstd. auf Null

Hier setzen Sie nach dem Auswechseln der Lampe die Betriebs­zeit der Lampe zurück.

54

Deutsch

Bedienung

OPTIONEN |

Optionale Filter

Einstellungen

Optional installierter Filter

„Optionale Filter Ein-

stellungenHELL“ nur
für Typ B Modelle.

Wählen Sie „Ja“ zur Anzeige einer Warnmeldung nach 500
Stunden Betriebsdauer. Wählen Sie „Nein“, um die Warnmeldung

auszuschalten.

Filter Betriebsstunden

Anzeige der Filterzeit.

Filter Erinnerung

Wählen Sie diese Funktion, um die Warnmeldung bei der Anzeige
der Filter austauschen Meldung ein- oder auszublenden. (Standar­deinstellung: 500 Stunden)

Filter zurücksetzen

Zurücksetzen des Staublterzählers nach Austausch oder Reini-

gung des Staublters.

55

Deutsch

Anhänge

Problemlösung

Falls Probleme mit Ihrem Projektor auftreten, wen-

den Sie sich bitte zuerst an die nachstehenden In­formationen. Falls ein Problem fortbestehen sollte,
wenden Sie sich bitte an Ihren örtlichen Verkäufer
oder ein Kundencenter.

Es wird kein Bild angezeigt

Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und



sicher angeschlossen sind (siehe Abschnitt „Installation“).

Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder



abgebrochen sind.

Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen



Sie hierzu den Abschnitt „Auswechseln der Lampe“.

Überprüfen Sie, ob Sie die Objektivabdeckung (optional) entfernt



haben und der Projektor eingeschaltet wurde.

Vergewissern Sie sich davon, dass die „AV stumm“-Funktion deak-



tiviert ist.

Bild teilweise, rollend oder falsch angezeigt



Drücken Sie die „Neusynchronisation“-Taste auf der Fernbedie­nung.

Bei Verwendung eines PCs:



Für Windows 95, 98, 2000, XP, Windows 7:

1. Öffnen Sie „Arbeitsplatz“, anschließend den „Systemsteuerung“­Ordner; doppelklicken Sie auf das „Anzeige“-Symbol.

2. Wählen Sie die „Einstellungen“-Registerkarte.

3. Stellen Sie sicher, dass die Anzeigeauösung UXGA (1600 x

1200) oder weniger beträgt.

4. Klicken Sie auf die Schaltäche „Erweitert“.

Falls der Projektor weiterhin nicht das ganze Bild anzeigt, muss
auch die Einstellung des verwendeten Monitors geändert werden.
Folgen Sie hierzu den nachstehenden Schritten.

5. Stellen Sie sicher, dass die Auösungseinstellung UXGA (1600 x

1200) oder weniger beträgt.

6. Wählen Sie unter der „Monitor“-Registerkarte „Ändern“.

56

Deutsch

Anhänge

7. Klicken Sie auf „Alle Hardwarekomponenten dieser Geräte­klasse“. Wählen Sie im Feld „Hersteller“ die Option „Standard-

monitortypen“ und dann die benötigte Auösung aus dem Feld

„Modelle“ aus.

8. Stellen Sie sicher, dass die Anzeigeauösung des Montiors

UXGA (1600 x 1200) oder weniger beträgt.

Bei Verwendung eines Notebooks:



1. Führen Sie zuerst die oben beschriebenen Schritte zur Anpas-

sung der Auösung des Computers aus.

2. Drücken Sie je nach Ihrem Notebooktyp die entsprechenden
Tasten, um Signale von dem Notebook zu dem Projektor zu
senden. Beispiel: [Fn]+[F4]

Acer  [Fn]+[F5]
Asus [Fn]+[F8]
Dell  [Fn]+[F8]
Gateway  [Fn]+[F4]

Mac Apple:
Systemeinstellungen  Anzeige Einrichtung  Spie­gelanzeige

Wenn Sie Probleme bei der Änderung der Auösung haben oder



das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusi­ve des Projektors neu starten.

Der Bildschirm des Notebooks oder PowerBook-Computers

IBM/Lenovo  [Fn]+[F7]
HP/Compaq  [Fn]+[F4]
NEC  [Fn]+[F3]
Toshiba  [Fn]+[F5]

zeigt die Präsentation nicht an

Bei Verwendung eines Notebook-PCs



Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm,
wenn ein zweites Anzeigegerät angeschlossen ist. Jedes Gerät
muss anders reaktiviert werden. Weitere Informationen entneh­men Sie bitte der Bedienungsanleitung Ihres Computers.

Das Bild ist instabil oder immert

Korrigieren Sie das Bild mit der „Phase“-Funktion. Auf Seite 34



nden Sie weitere Informationen.

Ändern Sie auf Ihrem Computer die Farbeinstellung für den Moni-



tor.

Das Bild hat einen senkrechten immernden Streifen

Ändern Sie die Einstellung der Funktion „Frequenz“. Siehe Seite



34 für weitere Informationen.

Überprüfen Sie den Anzeigemodus der Grakkarte und ändern



ihn gegebenenfalls in einen mit diesem Projektor kompatiblen
Modus.

57

Deutsch

Anhänge

Das Bild ist nicht fokussiert

Stellen Sie sicher, dass die Objektivabdeckung (optional) entfernt



ist.

Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.



Achten Sie darauf, dass sich die Leinwand in der richtigen Entfer-



nung zum Projektor bendet. Siehe Seite 19-20.

Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langge­streckt

Wenn Sie eine anamorphe DVD oder 16:9-DVD wiedergeben, er-



reichen Sie durch Einstellen auf 16:9 über das OSD die bestmög­liche Bildqualität.

Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern



Sie bitte über das OSD-Menü des Projektors das Format in 4:3.

Sofern das Bild nach wie vor gestreckt sein sollte, müssen Sie



ebenfalls das Seitenverhältnis wie folgt ändern:

Bitte stellen Sie an Ihrem DVD-Player das Anzeigeformat auf 16:9



(Breitbild) ein.

Bild zu klein oder zu groß

Rücken Sie den Projektor näher an die Leinwand oder weiter von



der Leinwand weg.

Drücken Sie die „Menü”-Taste auf der Fernbedienung oder am



Bedienfeld, wählen Sie „Anzeige  Format” und versuchen Sie
es mit einer anderen Einstellung.

Die Verwendung

der Trapezkor­rektur wird nicht
empfohlen.

Bild hat geneigte Seiten

Stellen Sie den Projektor wenn möglich so auf, dass er horizontal



auf den Bildschirm zentriert ist und er sich unterhalb des Bild-

schirms bendet.

Drücken Sie auf die „Trapezkorrektur +/-“ Taste auf der Fernbe-



dienung oder drücken Sie auf „ / “ auf dem Projektor, bis die
Seiten vertikal sind.

Bild ist invertiert

Wählen Sie „SETUP  Projektion“ im OSD-Menü und ändern die



Projektionsrichtung.

58

Deutsch

Anhänge

Der Projektor reagiert nicht mehr auf alle Steuerungen

Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzka-



bel heraus und warten für mindestens 60 Sekunden, bevor Sie das
Netzkabel wieder anschließen.

Vergewissern Sie sich, dass die „Tastenfeldsperre“ nicht aktiv ist,



indem Sie versuchen, den Projektor über die Fernbedienung zu
steuern.

Die Lampe erlischt oder macht einen Knall

Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die



Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich
das Gerät nicht mehr einschalten, bis das Lampenmodul ausge­wechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswech­seln der Lampe“ auf Seite 60-61, um die Lampe auszuwechseln.

LED-Meldungen

Leuchtend 

Kein Leuchten 

Meldung

Standbystatus
(Netzkabel ange-

schlossen)

Eingeschaltet
(Aufwärmen)

Lampe leuchtet Grün

Ausgeschaltet
(Abkühlen)

Schnelles Fortsetzen
(100 Sek.)

Fehler (Überhitzt)

Fehler
(Gebläse versagt)

Fehler
(Lampe versagt)

＊ Die EIN/STANDBY LED wird AN sein, wenn das OSD erscheint und AUS, wenn sich

das OSD ausblendet.

EIN/STANDBY-

LED

(grün/gelb) (Rot) (Rot)

Gelb

Blinkend

Grün

Blinkend

Grün

Blinkend

Grün

Blinkend

Gelb

Blinkend

Gelb

Blinkend

Gelb

Temp-LED Lamp-LED

Blinkend

59

Deutsch

Anhänge

Bildschirmmeldungen

Temperaturwarnung:



Lüfter versagt:



Lampenwarnung:



Außerhalb Anzeigebereich:



Filter Warning:



Wenn die Remote Fernbedienung nicht funktioniert

Achten Sie darauf, dass die Fernbedienung sowohl horizontal als



auch vertikal mit einem Winkel von ±15 ° auf den IR-Empfänger am
Gerät zeigt, wenn Sie die Fernbedienung verwenden.

Achten Sie darauf, dass sich keine Hindernisse zwischen der



Fernbedienung und dem Projektor benden. Achten Sie darauf,

dass die Fernbedienung nicht weiter als 7 m (±0°) von dem Projek­tor entfernt ist.

Achten Sie darauf, dass die Batterien richtig eingelegt sind.



Wechseln Sie die Batterien aus, wenn sie aufgebraucht sind.



60

Deutsch

Anhänge

Auswechseln der Lampe

Der Projektor erkennt die Betriebsdauer der Lampe automa­tisch. Wenn sich die Betriebsdauer dem Ende nähert, wird
eine Warnmeldung ausgegeben.

Wenn Sie diese Meldung sehen, wenden Sie sich bitte bald­möglichst an Ihren Händler oder das nächste Kundendienst­zentrum, um die Lampe auszuwechseln. Stellen Sie sicher,

dass sich der Projektor mindestens 30 Minuten lang abgekühlt
hat, bevor Sie die Lampe auswechseln.

Warnung: Wenn das Gerät an der Decke montiert ist, seien

Sie beim Öffnen der Lampenzugangblende bitte vorsich­tig. Es ist ratsam eine Schutzbrille beim Auswechseln der
Lampe zu tragen, wenn das Gerät an der Decke befestigt
ist. „Achten Sie darauf, dass keine losen Teile aus dem
Projektor fallen.“

Warnung: Das Lampenfach kann heiß sein! Lassen Sie das

Gerät abkühlen, bevor Sie die Lampe auswechseln!

Warnung: Achten Sie darauf, dass Sie weder das Lampen-

modul fallen lassen noch die Birne anfassen, um Verletzun­gen zu vermeiden. Die Birne kann zerbrechen und Verlet­zungen verursachen, wenn das Lampenmodul herunterfällt.

61

Deutsch

Anhänge

Die Schrauben an

1

2

3

4

5

der Lampenab­deckung und der
Lampe können nicht
entfernt werden.

Der Projektor lässt

sich nicht einschal­ten, solange die
Lampenabdeckung
nicht aufgesetzt
wurde.

Berühren Sie nicht

die Glasäche der

Lampe. Dies könnte
zu einem Zerbre­chen der Lampe
führen. Verwenden
Sie ein trockenes
Tuch, wenn das
Lampenmodul ver­sehentlich berührt
wurde.

So wechseln Sie die Lampe aus:

1. Schalten Sie den Projektor aus, indem Sie die Taste „ “ drücken.

2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.

3. Trennen Sie das Stromkabel ab.

4. Lösen Sie die beiden Schrauben an der Abdeckung.1

5. Nehmen Sie die Abdeckung nach oben hin ab.2

6. Lösen Sie die zwei Schrauben am Lampenmodul.3

7. Heben Sie den Lampengriff an, nehmen Sie das Lampenmodul langsam 4

Gehen Sie in umgekehrter Reihenfolge vor, um das neue Lampenmodul einzu­setzen.

8. Schalten Sie den Projektor ein und setzen Sie den Lampen-Timer zurück.
Lampe zurücksetzen: (i) Drücken Sie die „Menü“ -Taste  (ii) Wählen Sie „OP-

und vorsichtig heraus.5

TIONEN”  (iii) Wählen Sie „Lampeneinstellungen“ (iv)
Wählen Sie „Lampenstd. auf Null“  (v) Wählen Sie „Ja“.

62

Deutsch

Anhänge

Bei der Breit-

bildauösung

(WXGA) hängt
die Kompatibilität
von den jeweili­gen Notebook-/
PC-Modellen ab.

Bitte beachten

Sie, dass die
Verwendung von

Auösungen

außer der nativen
1024 x 768 (XGA
Modell), 1280 x
800 (WXGA Mo­dell) zu Verlusten
bei der Bildquali­tät führen kann.

(*1) 1920 x

1200 @ 60 Hz
unterstützt nur
RB (Reduziertes
Blanking).

(*2) 3D Timing für

True 3D Projek­tor.

(*3) unterstützt

kein HDMI Ein­gangssignal für
Mac.

(*4) Nur für Typ A

Modelle.

120-Hz-Ein-

gangssignale
werden nicht
von sämtlichen

Grakkarten

unterstützt.

Kompatible Modi

Computer/Video/HDMI/Mac Kompatibilität



Signal Auösung

NTSC 720 x 480 60 O - - -

PAL/SECAM 720 x 576 50 O - - -

640 x 480 60 - O O O

VGA

SVGA

XGA

WSVGA 1024 x 600 60 - - O O

*HDTV (720p)

WXGA

WXGA+ 1440 x 900 60

SXGA

SXGA+ 1400 x 1050 60 - O O -

UXGA 1600 x 1200 60 - O O -

HDTV (1080p)

HDTV (1080i)

WUXGA 1920 x 1200 60

640 x 480 67 - O - -

640 x 480 72.8 - O - O

640 x 480 85 - O - O

800 x 600 56.3 - O - -

800 x 600 60.3

800 x 600 72.2 - O O O

800 x 600 85.1 - O O O

800 x 600 120

1024 x 768 60

1024 x 768 70.1 - O O O

1024 x 768 75 - O O O

1024 x 768 85 - O O O

1024 x 768 120

1280 x 720 50 O O O -

1280 x 720 60

1280 x 720 120

1280 x 768 60 - O O O

1280 x 768 75 - O O O

1280 x 768 85 - O O O

1280 x 800 60 - O O O

1366 x 768 60

1280 x 1024 60 - O O O

1280 x 1024 75 - O O O

1280 x 1024 85 - O O -

1920 x 1080 24 O O O -

1920 x 1080 30 - - O -

1920 x 1080 50 O O O -

1920 x 1080 60 O O O O

1920 x 1080 50 O - O -

1920 x 1080 60 O - O -

Aktualisierungsrate

(Hz)

(*2)

(*2)

(*2)

(*2)

(*2)

(*2)

(*4)

(*4)

(*1)

Video Analog HDMI Mac

- O O O

- O O -

- O O O

- O O -

O O O O

- O O -

- O O -

- O O -

- O O O

(*3)

(*3)

63

Deutsch

Anhänge

Signal Auösung

SDTV (576i) 768 x 576 50 O - O -

SDTV (576p) 768 x 576 50 O - O -

SDTV (480i) 640 x 480 60 O - O -

SDTV (480p) 640 x 480 60 O - O -

3D Eingangsvideokompatibilität



HDMI 1.4a 3D

Eingang

Eingangsa-

uösung

HDMI 1.3 3D

Inhalt

Aktualisierungsrate

(Hz)

1280 x 720p @ 50Hz Top-and-Bottom

1280 x 720p @ 60Hz Top-and-Bottom

1280 x 720p @ 50Hz Frame Packing

1280 x 720p @ 60Hz Frame Packing

1920 x 1080i @ 50 Hz Side-by-Side (Half)

1920 x 1080i @ 60 Hz Side-by-Side (Half)

1920 x 1080p @ 24 Hz Top-and-Bottom

1920 x 1080p @ 24 Hz Frame Packing

1920 x 1080i @ 50Hz

1920 x 1080i @ 60Hz

1280 x 720p @ 50Hz

1280 x 720p @ 60Hz

1920 x 1080i @ 50Hz

1920 x 1080i @ 60Hz

1280 x 720p @ 50Hz

1280 x 720p @ 60Hz

480i HQFS

Video Analog HDMI Mac

Eingangs-Timing

Side-by-Side (Half)

Top-and-Bottom

Wenn 3D Format

Wenn 3D Format
„Top and Bottom“

„SBS“ ist

Wenn 3D

Format „Frame

Sequential“ ist

ist

64

Deutsch

Anhänge

12345

6789

Die RS232 Buch-

se ist geerdet.

Liste mit RS232-Befehlen und Protokollfunktionen

RS232-Polzuordnung

Pol-Nr.

1 N/V

2 RXD

3 TXD

4 N/V

5 GND

6 N/V

7 N/V

8 N/V

9 N/V

Funktion.

(auf Projektorseite)

65

Deutsch

Anhänge

Functielijst RS232-protocol

Optoma X305ST/W305ST/X306ST/W306ST RS232 & Telnet Command

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
sd na mm o c I IC S A l la retfa >RC < a si ere hT : eto N 0 0 6 9 : e t a R d u a B

edoc I IC S A ni > R C < rof edoc X E H eht s i D 0 8 : s t i B a t a D
Parity: None
Stop Bits: 1
Flow Control : None
UART16550 FIFO: Disable

P : ) s s a P ( n r u t eR r o t c e j

o r P

Projector Return (Fail): F XX=01-99, projector's ID, XX=00 is fo r all projectors
Note : the ~XX mus t be set as ~00 when use on telnet command no matter what ID projector has. eg: telnet with ~0004 1 can execute F reeze function but ~3804 1 can't.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------­SEND to projector (telnet supported)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Description

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX01 1 7E 30 30 30 31 20 31 0D Resync
~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On
~XX02 0 7E 30 30 30 32 20 30 0D Off (0/2 for backward compatible)
~XX03 1 7E 30 30 30 33 20 31 0D Mute On
~XX03 0 7E 30 30 30 33 20 30 0D Off (0/2 for backward compatible)
~XX04 1 7E 30 30 30 34 20 31 0D Freeze
~XX04 0 7E 30 30 30 34 20 30 0D Unfreeze (0/2 for backward compatible)
~XX05 1 7E 30 30 30 35 20 31 0D Zoom Plus
~XX06 1 7E 30 30 30 36 20 31 0D Zoom Minus
(Type A : X305ST/W305ST)
~XX12 1 7E 30 30 31 32 20 31 0D HDMI
~XX12 5 7E 30 30 31 32 20 35 0D VGA 1
~XX12 6 7E 30 30 31 32 20 36 0D VGA 2
~XX12 9 7E 30 30 31 32 20 39 0D S-Video
~XX12 10 7E 30 30 31 32 20 31 30 0D Video
~XX100 3 7E 30 30 31 30 30 20 33 0D Next source
(Type B : X306ST/W306ST)
~XX12 7 7E 30 30 31 32 20 37 0D VGA1 SCART
~XX12 8 7E 30 30 31 32 20 38 0D VGA1 Component
~XX12 9 7E 30 30 31 32 20 39 0D VGA2 Component
~XX12 10 7E 30 30 31 32 20 31 30 0D Video
~XX100 3 7E 30 30 31 30 30 20 33 0D Next source

~XX00 1 7E 30 30 30 30 20 31 0D Power ON
~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible)
~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0D Power ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30)
~9999 (a=7E 39 39 39 39)

~XX34 n 7E 30 30 33 34 20 a 0D BrilliantColor

TM

n = 0 (a=30) ~ 10 (a=31 30)
~XX35 1 7E 30 30 33 35 20 31 0D Degamma Film
~XX35 2 7E 30 30 33 35 20 32 0D Video
~XX35 3 7E 30 30 33 35 20 33 0D Graphics
~XX35 4 7E 30 30 33 35 20 34 0D Standard
~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm
~XX36 2 7E 30 30 33 36 20 32 0D Medium
~XX36 3 7E 30 30 33 36 20 33 0D Cold

~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation
~XX20 2 7E 30 30 32 30 20 32 0D Bright
~XX20 3 7E 30 30 32 30 20 33 0D Movie
~XX20 4 7E 30 30 32 30 20 34 0D sRGB
~XX20 5 7E 30 30 32 30 20 35 0D User
~XX20 7 7E 30 30 32 30 20 37 0D Blackboard
~XX20 8 7E 30 30 32 30 20 39 0D 3D
~XX21 n 7E 30 30 32 31 20 a 0D Brightness n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n 7E 30 30 32 32 20 a 0D Contrast n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 1 (a=31) ~ 15 (a=31 35)
~XX170 n 7E 30 30 31 37 30 20 a 0D Color Settings Red Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX171 n 7E 30 30 31 37 31 20 a 0D Red Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX24 n 7E 30 30 32 34 20 a 0D Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX172 n 7E 30 30 31 37 32 20 a 0D Green Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX173 n 7E 30 30 31 37 33 20 a 0D Green Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX25 n 7E 30 30 32 35 20 a 0D Green Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX174 n 7E 30 30 31 37 34 20 a 0D Blue Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX175 n 7E 30 30 31 37 35 20 a 0D Blue Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX26 n 7E 30 30 32 36 20 a 0D Blue Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX176 n 7E 30 30 31 37 36 20 a 0D Cyan Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX177 n 7E 30 30 31 37 37 20 a 0D Cyan Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX30 n 7E 30 30 33 30 20 a 0D Cyan Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX180 n 7E 30 30 31 38 30 20 a 0D Magenta Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX181 n 7E 30 30 31 38 31 20 a 0D Magenta Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX32 n 7E 30 30 33 32 20 a 0D Magenta Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX178 n 7E 30 30 31 37 38 20 a 0D Yellow Hue n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX179 n 7E 30 30 31 37 39 20 a 0D Yellow Saturation n= -45 (a=2D 34 35)~ +45(a=34 35)
~XX31 n 7E 30 30 33 31 20 a 0D Yellow Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX33 1 7E 30 30 33 33 20 31 0D Reset

Baud Rate : 9600
Data Bits: 8

1. Nach allen ASCII
Befehlen folgt ein Zei­lenvorschub <CR>.

2. 0D ist der HEX Code
für <CR> im ASCII
Zeichensatz.

Parity: None
Stop Bits: 1
Flow Control : None
UART16550 FIFO: Disable
Projector Return (Pass): P
Projector Return (Fail): F

XX=00-99, projector's ID,
XX=00 is for all projectors

66

Deutsch

Anhänge

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------------------------------------

~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto
~XX37 2 7E 30 30 33 37 20 32 0D RGB\RGB(0-255)
~XX37 3 7E 30 30 33 37 20 33 0D YUV
~XX37 4 7E 30 30 33 37 20 34 0D RGB(16 - 235)

~XX45 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX44 n 7E 30 30 34 35 20 a 0D Tint n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3
~XX60 2 7E 30 30 36 30 20 32 0D 16:9
~XX60 3 7E 30 30 36 30 20 33 0D 16:10 (WXGA)
~XX60 5 7E 30 30 36 30 20 35 0D LBX
~XX60 6 7E 30 30 36 30 20 36 0D Native
~XX60 7 7E 30 30 36 30 20 37 0D Auto
~XX61 n 7E 30 30 36 31 20 a 0D Edge mask n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 30) ~ 40 (a=34 30)
~XX230 3 7E 30 30 32 33 30 20 31 0D 3D Mode Off (Type A model)
~XX230 1 7E 30 30 32 33 30 20 31 0D 3D Mode DLP-Link
~XX230 2 7E 30 30 32 33 30 20 31 0D 3D Mode IR (Type B model)
~XX405 0 7E 30 30 34 30 35 20 30 0D 3D format Off
~XX405 1 7E 30 30 34 30 35 20 31 0D 3D format SBS
~XX405 2 7E 30 30 34 30 35 20 32 0D 3D format Top and Bottom
~XX405 3 7E 30 30 34 30 35 20 33 0D 3D format Frame Sequential
~XX231 1 7E 30 30 32 33 31 20 31 0D 3D Sync Invert On
~XX231 0 7E 30 30 32 33 31 20 30 0D 3D Sync Invert Off (0/2 for backward compatible)

~XX70 1 7E 30 30 37 30 20 31 0D Language English
~XX70 2 7E 30 30 37 30 20 32 0D German
~XX70 3 7E 30 30 37 30 20 33 0D French
~XX70 4 7E 30 30 37 30 20 34 0D Italian
~XX70 5 7E 30 30 37 30 20 35 0D Spanish
~XX70 6 7E 30 30 37 30 20 36 0D Portuguese
~XX70 7 7E 30 30 37 30 20 37 0D Polish
~XX70 8 7E 30 30 37 30 20 38 0D Dutch
~XX70 9 7E 30 30 37 30 20 39 0D Swedish
~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish
~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish
~XX70 12 7E 30 30 37 30 20 31 32 0D Greek
~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese
~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese
~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese
~XX70 16 7E 30 30 37 30 20 31 36 0D Korean
~XX70 17 7E 30 30 37 30 20 31 37 0D Russian
~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian
~XX70 19 7E 30 30 37 30 20 31 39 0D Czech
~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic
~XX70 21 7E 30 30 37 30 20 32 31 0D Thai
~XX70 22 7E 30 30 37 30 20 32 32 0D Turkish
~XX70 23 7E 30 30 37 30 20 32 33 0D Farsi
~XX70 25 7E 30 30 37 30 20 32 35 0D Vietnamese
~XX70 26 7E 30 30 37 30 20 32 36 0D Indonesia
~XX70 27 7E 30 30 37 30 20 32 37 0D Romanian
~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop
~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop
~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling
~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling
~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left
~XX72 2 7E 30 30 37 32 20 32 0D Top Right
~XX72 3 7E 30 30 37 32 20 33 0D Centre
~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left
~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right

WXGA only
~XX90 1 7E 30 30 39 31 20 31 0D Screen Type 16:10
~XX90 0 7E 30 30 39 31 20 30 0D 16:9

~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX91 n 7E 30 30 39 31 20 a 0D Automatic n = 0 disable; n = 1 enable
~XX74 n 7E 30 30 37 34 20 a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n 7E 30 30 37 35 20 a 0D H. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n 7E 30 30 37 36 20 a 0D V. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh
mm= 00 (aa=30 30) ~ 12 (aa=31 32)
dd = 00 (bb=30 30) ~ 30 (bb=33 30)
hh= 00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable
~XX78 0 ~nnnn 7E 30 30 37 38 20 32 20 a 0D Disable(0/2 for backward compatible)
~nnnn = ~0000 (a=7E 30 30 30 30)
~9999 (a=7E 39 39 39 39)
~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39)

67

Deutsch

Anhänge

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------

SEND to emulate Remote

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Type B model only
~XX310 1 7E 30 30 33 31 30 20 31 0D Internal Speaker On
~XX310 0 7E 30 30 33 31 30 20 30 0D Off (0/2 for backward compatible)

~XX80 1 7E 30 30 38 30 20 31 0D Mute On
~XX80 0 7E 30 30 38 30 20 30 0D Off (0/2 for backward compatible)
~XX81 n 7E 30 30 38 31 20 a 0D Volume n = 0 (a=30) ~ 10 (a=31 30)
~XX82 1 7E 30 30 38 32 20 31 0D Logo Default
~XX82 3 7E 30 30 38 32 20 33 0D Neutral
~XX88 0 7E 30 30 38 38 20 30 0D Closed Captioning Off
~XX88 1 7E 30 30 38 38 20 31 0D cc1
~XX88 2 7E 30 30 38 38 20 32 0D cc2

~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On
~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible)
~XX100 3 7E 30 30 31 30 30 20 33 0D Next Source
~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On
~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible)
~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On
~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible)
~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On
~XX103 0 7E 30 30 31 30 33 20 30 0D Off (0/2 for backward compatible)
~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue
~XX104 2 7E 30 30 31 30 34 20 32 0D Black
~XX104 3 7E 30 30 31 30 34 20 33 0D Red
~XX104 4 7E 30 30 31 30 34 20 34 0D Green
~XX104 5 7E 30 30 31 30 34 20 35 0D White

~XX105 1 7E 30 30 31 30 35 20 31 0D Advanced Direct Power On On
~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible)
~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30)
~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a=39 39 39)
~XX115 1 7E 30 30 31 31 35 20 31 0D Quick Resume On
~XX115 0 7E 30 30 31 31 35 20 30 0D Off (0/2 for backward compatible)
~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=0.5W)
~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compatible)

~XX322 1 7E 30 30 33 32 32 20 31 0D Filter Reminder On
~XX322 0 7E 30 30 33 32 32 20 30 0D Off (0/2 for backward compatible)
~XX323 1 7E 30 30 33 32 33 20 31 0D Filter Reset Ye s
~XX323 0 7E 30 30 33 32 33 20 30 0D No (0/2 for backward compatible)
~XX321 1 7E 30 30 33 32 31 20 31 0D Filter Hour

~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On
~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatible)
~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright
~XX110 2 7E 30 30 31 31 30 20 32 0D Eco
~XX110 3 7E 30 30 31 31 30 20 33 0D Eco+
~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes
~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)

~XX320 1 7E 30 30 33 32 30 20 31 0D Optional Filter Installed Yes
~XX320 0 7E 30 30 33 32 30 20 30 0D Optional Filter Installed No (0/2 for backward compatible)
~XX322 0 7E 30 30 33 32 32 20 30 0D Filter Reminder Off
~XX322 1 7E 30 30 33 32 32 20 31 0D Filter Reminder 300hr
~XX322 2 7E 30 30 33 32 32 20 32 0D Filter Reminder 500hr
~XX322 3 7E 30 30 33 32 32 20 33 0D Filter Reminder 1000hr
~XX323 1 7E 30 30 33 32 33 20 31 0D Filter Reset Yes
~XX323 0 7E 30 30 33 32 33 20 30 0D Filter Reset No (0/2 for backward compatible)

~XX195 0 7E 30 30 31 39 35 20 30 0D Test pattern None
~XX195 1 7E 30 30 31 39 35 20 31 0D Grid
~XX195 2 7E 30 30 31 39 35 20 32 0D White Pattern

~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert
~XX210 n 7E 30 30 32 30 30 20 n 0D Display message on the OSD n: 1-30 characters

~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up
~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left
~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU)
~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right
~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down
~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone +
~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone –
~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume –
~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume +
~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness
~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu
~XX140 21 7E 30 30 31 34 30 20 32 31 0D Zoom

68

Deutsch

Anhänge

SEND from projector automatically

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

READ from projector (telnet supported)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

System status INFOn n : 0/1/2/3/4/6/7/8 = Standby/Warming/Cooling/Out of Range/
Lamp fail/Fan Lock/Over Temperature/
Lamp Hours Running Out

~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source OKn
(Type A model) n : 0/1/2/3/4/5 = None/VGA1/VGA2/S-Video/Video/HDMI
(Type B model) n : 0/1/2/3/4 = None/VGA1/VGA2/Video/HDMI
~XX122 1 7E 30 30 31 32 32 20 31 0D Software Version OKdddd dddd: FW version
~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/6/7 = None/Presentation/Bright/Movie/sRGB/
User/Blackboard/3D
~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On
~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn
~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn
~XX127 1 7E 30 30 31 32 37 20 31 0D Aspect Ratio OKn n : 0/1/2/3 = 4:3/16:9/Native/AUTO (XGA)
n: 0/1/2/3/4/5 = 4:3/16:9/16:10/LBX/Native/AUTO (WXGA)
~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold
~XX129 1 7E 30 30 31 32 39 20 31 0D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/Rear-Desktop/Front-Ceiling/
Rear-Ceiling
~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde
a : 0/1 = Off/On
bbbb: LampHour
cc: source
(Type A model) 00/01/02/03/04/05 = None/VGA1/VGA2/S-Video/Video/HDMI
(Type B model) 00/01/02/03/04 = None/VGA1/VGA2/Video/HDMI
dddd: FW version
e : Display mode 0/1/2/3/4/5/6/7 = None/Presentation/Bright/Movie/
sRGB/User/Blackboard/3D
~XX151 1 7E 30 30 31 35 31 20 31 0D Model name OKn (Type A) n:1/2 = X305ST/W305ST
(Type B) n:1/2 = X306ST/W306ST
~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour
~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

69

Deutsch

Anhänge

Wanneer schade

82.30

75.23

55.00

55.00

62.56

64.00

70.80

288.00

220.09

42.77

34.23

70.80

216.20

9.00

wordt veroorzaakt
door een onjuiste
installatie, zal het
recht op garantie
nietig worden ver­klaard.

Wandmontage Einlegen

1. Gebruik de plafondmontage van Optoma om schade aan
uw projector te voorkomen.

2. Als u een plafondmontageset van een derde wilt ge­bruiken, moet u controleren of de schroeven die worden
gebruikt om de set op de projector te monteren, aan de
volgende specificaties voldoet:

Type schroef: M4*3



Maximale Schraubenlänge: 11mm



 Minimale schroeflengte: 8mm

Warnung:

1. Als u een plafond­montageset van
een ander bedrijf
aanschaft, moet u
ervoor zorgen dat
u de juiste schroef­grootte gebruikt. De
schroefgrootte zal
verschillen afhanke­lijk van de dikte van
de montageplaat.

2.Zorg dat u een ope­ning van minstens
10 cm tussen het
plafond en de onder­kant van de projector
behoudt.

3.Vermijd het installe­ren van de projector
in de buurt van een
warmtebron.

Objektiv

Einheit: mm

70

Deutsch

Anhänge

Wereldwijde kantoren Optoma

Neem contact op met uw lokaal kantoor voor reparaties of
ondersteuning

VSA

3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com [e-mail]

Kanada

3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com [e-mail]

Südamerika

3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com [e-mail]

Europa

42 Caxton Way, The Watford Business Park
Watford, Hertfordshire,
WD18 8QZ, UK [phone]
www.optoma.eu [phone]
Tel. service: [phone] [e-mail]

Benelux BV

Randstad 22-123 [phone]
1316 BW Almere [phone]
The Netherlands
www.optoma.nl

Frankrijk

Bâtiment E [phone]
81-83 avenue Edouard Vaillant [phone]
92100 Boulogne Billancourt, France [e-mail]

Spanje

C/ José Hierro,36 Of. 1C [phone]
28522 Rivas VaciaMadrid, [phone]
Spanje

71

Deutsch

Anhänge

Duitsland

Wiesenstrasse 21 W [phone]
D40549 Düsseldorf, [phone]
Duitsland [e-mail]

Scandinavië

Lerpeveien 25 [phone]
3040 Drammen [phone]
Noorwegen [e-mail]

PO.BOX 9515
3038 Drammen
Noorwegen

Korea

WOOMI TECH.CO.,LTD.
4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004
seoul,135-815, KOREA +82+2+34430005

Japan

東京都足立区綾瀬3-25-18
株式会社オーエス [e-mail]
コンタクトセンター:0120-380-495 www.os-worldwide.com

Taiwan

12F., No.215,Sec. 3, Beixin Rd., [phone]
Xindian Dist., New Taipei City 231, [phone]
Taiwan, R.O.C. [e-mail]
www.optoma.com.tw asia.optoma.com

Hongkong

Unit A, 27/F Dragon Centre,
79 Wing Hong Street, [phone]
Cheung Sha Wan, [phone]
Kowloon, Hong Kong www.optoma.com.hk

China

5F, No. 1205, Kaixuan Rd., [phone]
Changning District [phone]
Shanghai, 200052, China www.optoma.com.cn

72

Deutsch

Anhänge

Voorschriften & veiligheidsrichtlijnen

In deze bijlage vindt u algemene mededelingen met betrekking
tot uw projector.

FCC-verklaring

Dit apparaat werd getest en voldoet aan de beperkingen voor
een digitaal apparaat van Klasse B, in overeenstemming met
Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ont­wikkeld om een redelijke beveiliging te bieden tegen schade­lijke storingen in een residentiële installatie. Deze apparatuur
genereert, gebruikt en straalt radiofrequentie-energie uit die,
indien niet geïnstalleerd en gebruikt in overeenstemming met
de instructies, schadelijke storingen kan veroorzaken aan ra­diocommunicaties.

Er kan echter geen garantie worden gegeven dat er geen

interferentie zal optreden in een specieke installatie. Als dit

apparaat toch schadelijke storingen veroorzaakt aan radio- of
televisieontvangst, wat kan vastgesteld worden door het ap­paraat in en uit te schakelen, moet de gebruiker deze storing
proberen te corrigeren door een of meer van de volgende
maatregelen te nemen:

• Wijzig de richting van de ontvangstantenne of verplaats

de antenne.

• Vergroot de afstand tussen het apparaat en de ontvan­ger.

• Sluit het apparaat aan op een stopcontact op een ander

circuit dan dat waarop de ontvanger is aangesloten.

• Raadpleeg de leverancier of een ervaren radio/tv-tech­nicus voor hulp.

Opmerking: afgeschermde kabels

Alle aansluitingen op andere computerapparaten mo­eten gebeuren met afgeschermde kabels zodat de FCC­voorschriften steeds worden nageleefd.

Opgelet

Wijzigingen of aanpassingen die niet uitdrukkelijk door
de fabrikant zijn goedgekeurd, kunnen de bevoegdheid
van de gebruiker, die wordt verleend door de Federale
Communicatiecommissie, om deze projector te gebrui­ken, nietig verklaren.

73

Deutsch

Anhänge

Gebruiksvoorwaarden

Dit apparaat voldoet aan deel 15 van de FCC-regels. De wer­king is onderhevig aan de volgende omstandigheden:

1. Dit apparaat mag geen schadelijke storing veroorzaken
en

2. Dit apparaat moet elke ontvangen storing aanvaarden,
met inbegrip van storing die ongewenste werking kan

veroorzaken.

Opmerking: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese
ICES-003.

Remarque à l’intention des utilisateurs
canadiens

Cet appareil numerique de la classe B est conforme a la nor­me NMB-003 du Canada.

Verklaring van conformiteit voor EU-lan­den

• EMC-richtlijn 2004/108/EG (inclusief amendementen)

• Laagspanningsrichtlijn 2006/95/EG

• R & TTE-richtlijn 1999/5/EG (als product RF-functie

heeft)

Instructies met betrekking tot afvalver­wijdering

Gooi dit elektronische apparaat niet bij het
huishoudelijke vuil wanneer u het niet langer
gebruikt. Recycle het product om de pollutie
te minimaliseren en de maximale bescher­ming van het wereldmilieu te garanderen.
