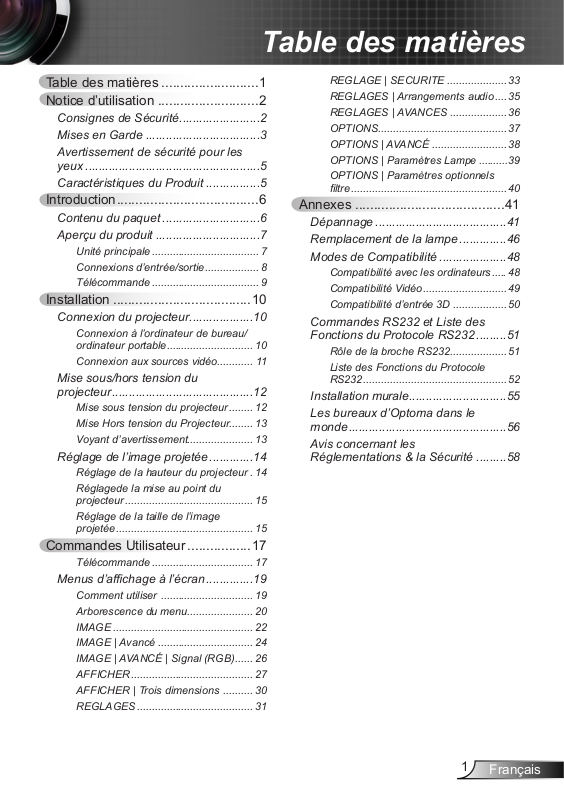

Table des matières

Table des matières ..........................1

Notice d’utilisation ...........................2

Consignes de Sécurité ........................2

Mises en Garde ..................................3

Avertissement de sécurité pour les

yeux ....................................................5

Caractéristiques du Produit ................5

Introduction ......................................6

Contenu du paquet .............................6

Aperçu du produit ...............................7

Unité principale ....................................7

Connexions d’entrée/sortie ..................8

Télécommande ....................................9

Installation .....................................10

Connexion du projecteur ...................10

Connexion à l’ordinateur de bureau/

ordinateur portable ............................. 10

Connexion aux sources vidéo ............ 11

Mise sous/hors tension du

projecteur ..........................................12

Mise sous tension du projecteur ........12

Mise Hors tension du Projecteur ........ 13

Voyant d’avertissement......................13

Réglage de l’image projetée .............14

Réglage de la hauteur du projecteur . 14 Réglagede la mise au point du

projecteur ........................................... 15

Réglage de la taille de l’image

projetée .............................................. 15

Commandes Utilisateur .................17

Télécommande ..................................17

Menus d’afchage à l’écran ..............19

Comment utiliser ............................... 19

Arborescence du menu ...................... 20

IMAGE ............................................... 22

IMAGE | Avancé ................................ 24

IMAGE | AVANCÉ | Signal (RGB) ...... 26

AFFICHER ......................................... 27

AFFICHER | Trois dimensions .......... 30

REGLAGES .......................................31

REGLAGE | SECURITE .................... 33

REGLAGES | Arrangements audio .... 35

REGLAGES | AVANCES ...................36

OPTIONS ........................................... 37

OPTIONS | AVANCÉ .........................38

OPTIONS | OPTIONS | Paramètres optionnels

ltre ....................................................40

Paramètres Lampe ..........39

Annexes ........................................41

Dépannage .......................................41

Remplacement de la lampe ..............46

Modes de Compatibilité ....................48

Compatibilité avec les ordinateurs ..... 48

Compatibilité Vidéo ............................ 49

Compatibilité d’entrée 3D ..................50

Commandes RS232 et Liste des

Fonctions du Protocole RS232 .........51

Rôle de la broche RS232 ................... 51

Liste des Fonctions du Protocole

RS232 ................................................ 52

Installation murale .............................55

Les bureaux d’Optoma dans le

monde ...............................................56

Avis concernant les

Réglementations & la Sécurité .........58

2

Français

Notice d’utilisation

Consignes de Sécurité

Le symbole éclair avec une tête en forme de èche à l’intérieur d’un triangle équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être d’une puissance sufsante pour constituer un risque d’électrocution pour les individus.

Le point d'exclamation à l’intérieur d’un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

AVERTISSEMENT : POUR REDUIRE LES RISQUES D’INCENDIE OU D’ELECTROCUTION,

NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A L’HUMIDITE. DES TENSIONS DANGEREUSES ELEVEES SONT PRESENTES A L’INTERIEUR DU BOITIER. NE PAS OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNICIEN QUALIFIE.

Limites d’émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

1. Ne bloquez pas les fentes de ventilation. An de s’assurer d’un fonctionnement able du projecteur et de le protéger contre toute surchauffe, il est recommandé de l’installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou un meuble pouvant empêcher la circulation d’air.

2. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité. Pour réduire les risques d’incendie et/ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité.

3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplicateurs) produisant de la chaleur.

4. Nettoyez uniquement avec un chiffon sec.

5. Utilisez uniquement les pièces/accessoires spéciés par le constructeur.

6. Ne pas utiliser l’appareil s’il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n’est pas limité à) :

 Lorsque l’appareil est tombé.  Lorsque le cordon d’alimentation ou la fiche ont été endommagés.  Lorsqu’un liquide a pénétré dans le projecteur.  Lorsque le projecteur a été exposé à la pluie ou à l’humidité.  Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma avant de faire réparer l’appareil.

7. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.

8. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.

9. Cet appareil ne doit être réparé que par un personnel de service qualié.

3

Français

Notice d’utilisation

Lorsque la lampe

atteint la n de sa vie, le projecteur

ne se rallumera

pas tant que le

module de la

lampe n’a pas été remplacé. Pour remplacer la lampe, suivez les procédures qui gurent dans la section « Remplacement de la lampe » en pages 46-47.

Mises en Garde

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d’utilisation.

▀■ Avertissement- Ne pas regarder dans l’objectif du projecteur lorsque

la lampe est allumée. La forte lumière peut vous faire

mal aux yeux.

▀■ Avertissement- Pour réduire le risque d’incendie ou d’électrocution,

ne pas exposer le projecteur à la pluie ou à l’humidité.

▀■ Avertissement- Veuillez ne pas ouvrir et ne pas démonter le

projecteur car vous pourriez vous électrocuter.

▀■ Avertissement- Lorsque vous voulez remplacez la lampe, veuillez

laisser l’unité se refroidir. Suivez les instructions des

page 46-47.

▀■ Avertissement- Ce projecteur détectera automatiquement la durée

de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il afche des messages

d’avertissement.

▀■ Avertissement- Réinitialisez la fonction « Mise à zéro lampe » depuis

le menu OSD « OPTIONS | Paramètres Lampe » après avoir remplacé le module de la lampe (référezvous à la page 39).

▀■ Avertissement- Lorsque vous éteignez le projecteur, veuillez

vous assurer que le cycle de refroidissement est

terminé avant de couper l’alimentation. Attendez 90 secondes pour que le projecteur se refroidisse.

▀■ Avertissement- Ne pas utiliser le protège-objectif lorsque le

projecteur est en cours de fonctionnement.

▀■ Avertissement- Lorsque la lampe atteint presque la n de sa vie,

le message « Avertissement lampe : Durée de vie de la lampe expirée. » s’afche à l’écran. Veuillez

contacter votre revendeur régional ou le centre de

service pour remplacer la lampe le plus rapidement possible.

▀■ Avertissement- Ne pas regarder directement ou pointer le pointeur

laser de la télécommande vers d’autres personnes. Le pointeur laser peut causer des dommages irréparables à la vue.

4

Français

Notice d’utilisation

À faire :

  Mettez hors tension et débranchez la che d’alimentation de

la prise de courant CA avant de nettoyer le produit

  Utilisez un chiffon doux et sec avec un détergeant doux pour

nettoyer le boîtier de l’appareil.

  Débranchez le cordon d’alimentation de la prise de courant

si le produit ne va pas être utilisé pendant une longue période.

A ne pas faire :

  Bloquer les fentes et les ouvertures sur l’unité qui servent à

la ventilation.

 Utiliser des nettoyants, des cires ou des solvants abrasifs

pour nettoyer l’unité.

 Utiliser dans les conditions suivantes :

- Dans des environnements extrêmement chauds, froids ou

humides.

Assurez-vous que la température ambiante de la pièce



est comprise entre 5 et 40°C.

Humidité relative est entre 5 et 40°C, 80% (Max.),



sans condensation.

- Dans des zones susceptibles de comporter un excès de poussière et de saleté.

- A proximité de tout appareil générant un champ magnétique puissant.

- Sous la lumière directe du soleil.

5

Français

Notice d’utilisation

Avertissement de sécurité pour les yeux

▀■ Evitez de regarder ou de faire face directement aux faisceaux

du projecteur constamment. Tournez le dos aux faisceaux autant que possible.

▀■ Lorsque le projecteur est utilisé dans une salle de classe,

surveillez convenablement les élèves lorsqu’on leur demande

de montrer quelque chose sur l’écran.

▀■ An de minimiser la consommation électrique de la lampe,

utilisez les rideaux pour réduire le niveau de la lumière de la pièce.

Caractéristiques du Produit

▀■ SVGA (800 x 600)/XGA (1024 x 768)/

Résolution native WXGA (1280 x 800)

▀■ Compatible avec HD – Supporte les modes 720p et

1080p

▀■ Technologie BrilliantColorTM

▀■ Verrou Kensington

▀■ Contrôle RS232

▀■ Arrêt rapide ▀■ 3D Complète (Voir page 50) ▀■ Les caractéristiques du produit doivent être congurés

par le fabricant selon les conditions pratiques.

6

Français

Introduction

Menu

Contenu du paquet

Déballez et vériez le contenu du paquet an de vous

assurer que toutes les pièces énumérées se trouvent bien là. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche.

En raison

des différences entre les

applications pour chaque pays,

certaines régions

peuvent avoir

des accessoires différents.

Projecteur

2 piles AAA

Documentation :

Manuel Utilisateur



Carte de garantie



Carte de démarrage



rapide

Carte WEEE



(EMEA uniquement)

Cordon d’alimentation

1,8 m

Télécommande IR

7

Français

Introduction

Aperçu du produit

Unité principale

L’interface

dépend des spécications du

modèle.

Ne pas bloquer

les entrées/sorties d’aération du

projecteur.

7 2

6

5

9

8

1

4

3

7

1. Bouton MARCHE-ARRÊT

et indicateur de LED

2. Ventilation (admission)

3. Bague de zoom

4. Bague de réglage de la

focale

2

5. Objectif

6. Récepteurs IR

7. Ventilation (sortie)

8.

Connexions d’entrée/sortie

9. Prise d’alimentation

8

Français

Introduction

VGA- IN / SCART

S-VIDEO VIDEO RS232

AUDIO-IN

AUDIO-OUT

VGA-OUT

HDMI

Connexions d’entrée/sortie

L’interface

dépend des spécications du

modèle.

21 93 4 5 6 7 8

10

Prise d’alimentation1. Connecteur HDMI2.

Connecteur Entrée VGA-In/SCART 3. (Signal analogique PC/Entrée vidéo composante/HDTV/

YPbPr/SCART)

Connecteur Entrée S-Vidéo4. Connecteur Entrée Vidéo composite5. Connecteur RS-232 (Type 3 broches DIN)6.

Connecteur Sortie VGA (Sortie du moniteur en boucle)7.

Connecteur Entrée audio (Mini prise 3,5 mm)8. Connecteur Sortie audio (Mini prise 3,5 mm)9.

Port de verrouillage Kensington™10.

9

Français

Introduction

Télécommande

Menu

L’interface

dépend des spécications du

modèle.

1

2

3

4 9

5

6

19

20

21

22

23

24

26

25

10

11

12

13

14

15

16

17

18

Indicateur à DEL1.

7

8

Marche/Arrêt2. Source3. Clic-gauche de la 4. souris Entrer5. �uatre touches de sé-�uatre touches de sé-6. lection directionnelles/

Contrôle par la souris

Commutateur7. Re-sync8. Clic droit de souris9. Mode10.

Page précédente11. Volume +/-12.

Menu13. Zoom14. AV muet15. Vidéo 16. 3D17. VGA18. Page suivante19. Trapèze +/-20. Luminosité21. HDMI22. S-Vidéo23. Eco+24. Pavé numérique 25.

(pour saisie du mot de passe)

Geler26.

10

Français

Installation

VGA- IN / SCART

S-VIDEO VIDEO RS232

AUDIO-IN

AUDIO-OUT

VGA-OUT

HDMI

E62405SP

R

Connexion du projecteur

Connexion à l’ordinateur de bureau/ ordinateur portable

Sortie audio

2 3 4 5

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires différents.

(*) Accessoire

optionnel

L’interface

dépend des spécications du

modèle.

1

Sortie moniteur

1....................................................................................Cordon d’alimentation

2...........................................................................................*Câble DVI/HDMI

3................................................................................................... *Câble VGA

7

4................................................................................................*Câble RS232

5....................................................................................*Câble d’entrée audio

6..................................................................................... *Câble de sortie audi

7..........................................................................................*Câble sortie VGA

6

11

Français

Installation

VGA- IN / SCART

S-VIDEO VIDEO RS232

AUDIO-IN

AUDIO-OUT

VGA-OUT

HDMI

E62405SP

R

Connexion aux sources vidéo

Lecteur DVD, Décodeur,

Récepteur HDTV

5

2 3

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires différents.

(*) Accessoire

optionnel

L’interface

dépend des spécications du

modèle.

6

7

1

4

8

9

Sortie S-Vidéo

1....................................................................................Cordon d’alimentation

2..................................................................................................*Câble HDMI

3............................................................................*Câble composante 3 RCA

Sortie vidéo composite

Sortie audio

4......................................*Adaptateur 15 broches 3 RCA composante/HDTV

5.............................................................................. *Adaptateur SCART/VGA

6................................................................................................... *Câble VGA

7....................................................................................*Câble d’entrée audio

8.............................................................................................. *Câble S-Vidéo

9.................................................................................*Câble vidéo composite

10................................................................................. *Câble de sortie audio

10

12

Français

Installation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1. Branchez le cordon d’alimentation et le câble du signal. Une fois

le projecteur connecté le voyant DEL d’alimentation s’éclaire en

rouge.

2. Allumez la lampe en pressant le bouton «MARCHE-ARRÊT»

situé sur le haut du projecteur ou sur la télécommande. La DEL

Lorsque le Mode

puissance (Veille)

est réglé sur Eco (< 0,5 W), la sortie

VGA, l’Audio passthrough seront

désactivés lorsque

le projecteur est en

mode veille.

d’alimentation deviendra. 

L’écran de démarrage s’afchera dans environ 10 secondes.

La première fois que vous utilisez le projecteur, vous pouvez choisir votre langue préférée dans le menu rapide une fois l’écran de démarrage afché.

3.

Allumez et connectez la source que vous voulez voir afcher sur l’écran (ordinateur, ordinateur bloc-notes, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source. Sinon, pressez le bouton Menu et allez sur « OPTIONS ». Assurez-vous que le « Verr. Source » a été réglé sur « Arrêt ».

Si vous connectez plusieurs sources en même temps, pressez

la touche « SOURCE » ou les touches de source directe sur la télécommande pour passer de l’une à l’autre.

Allumez d’abord

le projecteur

et ensuite sélectionnez les sources de signaux.

Courant

1

13

Français

Installation

Mise Hors tension du Projecteur

1. Appuyez sur le bouton « MARCHE-ARRÊT » pour arrêter la

lampe projecteur. Le message suivant s’afchera sur l’écran.

Appuyez encore une fois sur le bouton « MARCHE-ARRÊT

» pour conrmer, sinon le message va disparaître dans 15

secondes.

Lorsque vous appuyez sur le bouton « MARCHE-ARRÊT » une seconde fois, le système va afcher un compte à rebours

sur l’écran.

2. Les ventilateurs continuent de fonctionner pendant environ

10 secondes pour terminer le cycle de refroidissement. Le projecteur entre en mode veille lorsque la DEL d’alimentation

devient rouge.

Si vous souhaitez rallumer le projecteur, vous devez attendre

que le projecteur ai terminé le cycle de refroidissement et soit entré en mode veille. Une fois en mode veille, appuyez sur le bouton « MARCHE-ARRÊT » pour rallumer le projecteur.

3. Débranchez le cordon d’alimentation de la prise de courant

et du projecteur.

4. N’allumez pas le projecteur tout de suite après l’avoir mis

hors tension.

Contactez



le centre de

réparation le plus proche si le projecteur afche ces symptômes. Référez-vous aux pages 56-57 pour plus

d’informations.

Voyant d’avertissement

 �uand l’indicateur de couleur rouge « MARCHE-ARRÊT »

clignote (0,5 sec en 0,5 sec), le projecteur s’éteindra

automatiquement. Veuillez contacter votre centre de service

régional pour assistance.

 �uand l’indicateur de couleur rouge « MARCHE-ARRÊT »

clignote (1 sec en 1 sec), cela indique que le projecteur a surchauffé. Le projecteur s’éteindra automatiquement. Dans des conditions normales, le projecteur se rallumera une

fois qu’il sera refroidi.

 �uand l’indicateur de couleur rouge « MARCHE-ARRÊT »

clignote (0,5 sec en 2,0 sec), cela indique que le ventilateur

est tombé en panne.

14

Français

Installation

Réglage de l’image projetée

Réglage de la hauteur du projecteur

Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.

2. Tournez la bague de réglage vers la droite pour faire monter le projecteur ou dans le sens inverse pour le faire descendre. Répéter l’opération avec les autres pieds si

besoin.

Pied de réglage inclinable

Bague de réglage de l’inclinaison

15

Français

Installation

Largeur

Hauteur

Diagonale

Vue du dessus

Vue de côté

Distance de projection (D)

Écran

Écran (W)

Écran (H)

Balance (Hd)

Réglagede la mise au point du projecteur

Faites tourner la bague de zoom pour effectuer un zoom avant ou arrière. Pour régler la mise au point de l’image, faites pivoter la bague de mise au point jusqu’à ce que l’image soit nette.

Séries SVGA/XGA : La mise au point du projecteur opère



à des distances comprises entre 3,28 et 39,4 pieds (1,0 et

12,0 mètres).

Séries WXGA : La mise au point du projecteur opère à des



distances comprises entre 3,28 et 39,4 pieds (1,0 et 12,0

mètres).

Bague de réglage du zoom

Bague de réglage de la focale

Réglage de la taille de l’image projetée

Séries SVGA/XGA : Taille de l’image projetée entre 22,9” et



300,0” (0,58 et 7,62 mètres). Séries WXGA : Taille de l’image projetée entre 27,2” et



301,0” (0,69 et 7,65 mètres).

16

Français

Installation

SVGA/XGA

Longueur diago-

nale (pouces)

taille de l’écran

4:3

30,00 0,61 0,46 24,00 18,00 1,19 1,31 3,90 4,30 0,07 2,70

40,00 0,81 0,61 32,00 24,00 1,58 1,75 5,20 5,73 0,09 3,60

60,00 1,22 0,91 48,00 36,00 2,38 2,62 7,80 8,60 0,14 5,40

70,00 1,42 1,07 56,00 42,00 2,77 3,06 9,10 10,03 0,16 6,30

80,00 1,63 1,22 64,00 48,00 3,17 3,50 10,40 11,46 0,18 7,20

90,00 1,83 1,37 72,00 54,00 3,57 3,93 11,70 12,90 0,21 8,10

100,00 2,03 1,52 80,00 60,00 3,96 4,37 13,00 14,33 0,23 9,00

120,00 2,44 1,83 96,00 72,00 4,75 5,24 15,60 17,20 0,27 10,80

150,00 3,05 2,29 120,00 90,00 5,94 6,55 19,50 21,49 0,34 13,50

200,00 4,06 3,05 160,00 120,00 7,92 8,74 25,99 28,66 0,46 18,00

250,00 5,08 3,81 200,00 150,00 9,91 10,92 32,49 35,82 0,57 22,49

300,00 6,10 4,57 240,00 180,00 11,89 13,11 38,99 42,99 0,69 26,99

Taille de l’écran W x H Distance de projection (D)

(m) (pouces) (m) (pied)

Largeur Hauteur Largeur Hauteur large télé large télé (m) (pouces)

Balance (Hd)

WXGA

Longueur diago-

nale (pouces)

taille de l’écran

16:10

30,00 0,65 0,40 25,44 15,90 1,00 1,10 3,29 3,60 0,05 1,97

40,00 0,86 0,54 33,92 21,20 1,34 1,46 4,38 4,80 0,07 2,63

60,00 1,29 0,81 50,88 31,80 2,00 2,20 6,57 7,21 0,10 3,94

70,00 1,51 0,94 59,36 37,10 2,34 2,56 7,67 8,41 0,12 4,60

80,00 1,72 1,08 67,84 42,40 2,67 2,93 8,76 9,61 0,13 5,26

90,00 1,94 1,21 76,32 47,70 3,00 3,30 9,86 10,81 0,15 5,91

100,00 2,15 1,35 84,80 53,00 3,34 3,66 10,95 12,01 0,17 6,57

120,00 2,58 1,62 101,76 63,60 4,01 4,39 13,14 14,41 0,20 7,88

150,00 3,23 2,02 127,20 79,50 5,01 5,49 16,43 18,02 0,25 9,86

200,00 4,31 2,69 169,60 106,00 6,68 7,32 21,90 24,02 0,33 13,14

250,00 5,38 3,37 212,00 132,50 8,35 9,15 27,38 30,03 0,42 16,43

300,00 6,46 4,04 254,40 159,00 10,02 10,98 32,85 36,03 0,50 19,71

Taille de l’écran W x H Distance de projection (D)

(m) (pouces) (m) (pied)

Largeur Hauteur Largeur Hauteur large télé large télé (m) (pouces)

Balance (Hd)

 Ce tableau est donné à titre indicatif uniquement.

17

Français

Commandes Utilisateur

Menu

Télécommande

Utiliser la télécommande

Marche

Bouton G

Bouton R

Page +

Page -

Entrer

Source

Re-sync

Touches direction-

nelles

Contrôle de la Souris/ PC

Trapèze +/-

Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 12-13.

Clic gauche de la souris.

Clic-droit de la souris.

Utilisez ce bouton pour aller à la page sui-

vante.

Utilisez ce bouton pour aller à la page précé-

dente.

Pour conrmer votre sélection.

Pressez « Source » pour sélectionner le signal

d’entrée.

Synchronise automatiquement le projecteur

avec la source.

Utilisez pour sélectionner un

élément ou ajuster votre sélection.

Utilisez pour émuler une souris USB via USB lorsque vous appuyez sur le bouton « Commutateur ».

Pour ajuster la distorsion de l’image causée par l’inclinaison du projecteur.

L’interface

dépend des spécications du

modèle.

Volume +/-

Luminosité

3D

Menu

HDMI

Permet d’augmenter/baisser le volume.

Règle la luminosité de l’image.

Appuyez sur « Trois dimensions » pour ouvrir/

fermer le menu OSD Trois dimensions.

Pressez « Menu » pour ouvrir le menu OSD (afchage à l’écran). Pour fermer le menu OSD, pressez de nouveau « Menu ».

Pressez « HDMI » pour choisir la source

HDMI.

18

Français

Commandes Utilisateur

Menu

Utiliser la télécommande

Pressez « Figer » pour faire une pause

Geler

AV muet

d’image. Pressez de nouveau ce bouton pour déverrouiller.

Eteint/rallume momentanément l’audio et la vidéo.

Sourdine AV :



économise jusqu’à 70% de a consommation lorsque Sourdine AV est appliquée.

S-Vidéo

VGA

Vidéo

Commutateur

Mode

Zoom

Eco+

Pressez « S-Vidéo » pour choisir la source S-Vidéo.

Pressez « VGA » pour choisir les sources VGA.

Pressez « Vidéo » pour choisir la source vidéo composite.

Commutateur souris USB.

Sélectionnez le mode d’afchage parmi

Présentation, Lumineux, Film, sRGB, Tableau noir, Salle de classe, Utilisateur et 3D.

Zoom avant dans une image.

Appuyez sur les boutons zoom.

Lorsque le mode Eco+ est activé, le niveau de luminosité du contenu est automatique-

ment détecté an de réduire signicativement

la consommation de la lampe (jusqu’à 70%) durant les périodes d’inactivité.

pour modier le

19

Français

Commandes Utilisateur

Menus d’afchage à l’écran

Le projecteur possède des menus d’afchage à l’écran

qui vous permettent de faire des réglages d’image et de

modier de nombreux paramètres. Le projecteur détecte

automatiquement la source.

Comment utiliser

1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur.

2. Lorsque l’OSD s’afche, utilisez les boutons ner un élément dans le menu principal. Lors de la sélection d’une page en particulier, pressez ou « Entrer » pour entrer dans le sous-menu.

3. Utilisez les boutons

changez le réglage avec les boutons .

4. Sélectionnez l’élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.

5. Pressez « Entrer » pour conrmer et l’écran retournera au menu principal.

6. Pour quitter, pressez de nouveau « MENU ». Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

pour sélectionner l’élément souhaité et

pour sélection-

Menu principal

Sous-menu

Réglages

20

Français

Commandes Utilisateur

Main Menu Sub Menu

Mode Affichage Présentation / Lumineux / Film / sRVB /

Tableau noir / Utilisateur / Trois

Luminosité -50~50 Contraste -50~50 Netteté 1~15

#1

Couleur -50~50

#1

Teinte -50~50 Avancé Gamma Film / Vidéo / Graphique / Standard

BrilliantColor™ 1~10 Temp. Couleur Chaud / Moyen / Froid Param. coul Rouge / Vert / Bleu /

Cyan / Magenta / Jaune

Teinte / Saturation / Gain

Blanc R / G / B

Remise à zéro

Quitter

Echelle Chroma. AUTO / RVB / YUV

#3

AUTO / RGB (0-255) / RGB (16-235) / YUV

#2

Signal Automatic Marche / Arrêt

Suivi (VGA) 0~31 Fréquence (VGA) -5~5

Position Horiz. (VGA) -5~5

Position Vert. (VGA) -5~5 Quitter

Quitter Remise à zéro Format

#4

4:3 / 16:9 / Natif / AUTO

#5

4:3 / 16:9 or 16:10 / Natif / AUTO Masquage 0~10 Zoom -5~25 (80%~200%)

Déplacement image Déplacement H -100~100

Déplacement V -100~100 Trapèze V -40~40 Trois dimensions Mode 3D Arrêt / Lien DLP / IR

#6

Format 3D AUTO / SBS / Haut et bas / Superposés

#6

Invers. Sync 3D Marche / Arrêt

Quitter Langue English / Deutsch / Français / Italiano /

Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / Ɋɭɫɫɤɢɣ / İȜȜȘȞȚțȐ / Magyar / ýeština / γέΎϓ / ϲΑέϋ /腎

誎襦肫 /

䬨

య襦肫 / 螔膩蓳 /䞲ῃ㠊 / ࡷࡎ࡙ /

Türkçe / ViӋt / Bahasa Indonesia / Românå

Projection

Pos. Menu

#5

Type d'écran 16:10 / 16:9 Sécurité Sécurité Marche / Arrêt

Sécurité Horloge Mois / Jour / Heure

Changer mot passe

Quitter

Settings


AFFICHER

REGLAGES

Arborescence du menu

21

Français

Commandes Utilisateur

Main Menu Sub Menu

Settings

ID Projecteur 0~99

Arrangements audio Haut parleur interne Marche / Arrêt

Muet Marche / Arrêt Volume 0~10

Avancé Logo Optoma / Neutre

Légendage Arrêt / CC1 / CC2

Quitter Source d'Entrée VGA / Vidéo / S-Vidéo / HDMI Verr. Source Marche / Arrêt Haute Altitude Marche / Arrêt Info Cachées Marche / Arrêt Mire Aucun / Grille / Mire blanche Couleur Arr Plan Noir / Rouge / Bleu / Vert / Blanc Avancé Allumage direct Marche / Arrêt

Arrêt Auto (min) 0~180

Résumé rapide Marche / Arrêt

Décompte avant mise en veille (min)

0~990 Actif / Eco.

Quitter Paramètres Lampe Heures lampe

Rappel de Lampe Marche / Arrêt

Mode Lumineux Lumineux / Eco. / Eco+

Mise à zéro lampe Oui / Non

Quitter

#7

Paramètres optionnels filtre

Oui / Non Heures d'utilisation filtre 0~9999 Rappel filtre Arrêt / 300hr / 500hr / 800hr / 1000hr Remise à zéro filtre Oui / Non Quitter

Remise à zéro Oui / Non

OPTIONS

REGLAGES

Filtre optionnel installé

Mode puissance (Veille)

Veuillez noter que le menu à l’écran (OSD) peut varier selon le type de

signal sélectionné et le modèle du projecteur en votre possession.

(#1) « Couleur » et « Teinte » sont disponibles uniquement en mode Vidéo. (#2) « Signal » est disponible uniquement avec un signal analogique VGA

(RGB).

(#3) Uniquement pour les sources HDMI. (#4) XGA uniquement. (#5) Uniquement pour le modèle WXGA. 16:9 ou 16:10 dépend du

paramètre « Type d’écran ».

(#6) « 3D Sync Invert » est uniquement disponible quand la 3D est activée

et le mode 3D est uniquement compatible avec les lunettes DLP Link.

(#7) « Filtre des paramètres optionnels » n’est pas disponible pour ce

modèle.

22

Français

Commandes Utilisateur


Mode Afchage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images.

Présentation : Bonnes couleurs et luminosité provenant de



l’entrée PC.

Lumineux : Luminosité maximale depuis l’entrée PC.



Film : Pour le home cinéma.



sRGB : Couleurs précises standardisées.



Tableau noir : Ce mode est à sélectionner pour obtenir les



meilleurs paramétrages de couleurs lorsque la projection a lieu

sur un tableau (vert).

Utilisateur : Réglages de l’utilisateur.



Trois dimensions : Réglage recommandé en mode 3D. Tous



les réglages postérieurs effectués par l’utilisateur en mode 3D seront sauvegardés dans ce mode pour la prochaine fois.

Luminosité

Règle la luminosité de l’image.

Appuyez sur pour assombrir l’image.



Appuyez sur pour éclaircir l’image.



Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image.

 Appuyez sur pour baisser le contraste.

Appuyez sur pour augmenter le contraste.



23

Français

Commandes Utilisateur

Les fonctions

« Couleur » et « Teinte » sont disponibles unique-

ment dans le mode Vidéo.

Netteté

Règle la netteté de l’image.

 Appuyez sur pour baisser la netteté.  Appuyez sur pour augmenter la netteté.

Couleur

Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées.

 Appuyez sur pour baisser la saturation des couleurs de

l’image.

 Appuyez sur pour augmenter la saturation des couleurs de

l’image.

Teinte

Règle la balance des couleurs du rouge et du vert.

 Appuyez sur pour augmenter la quantité de vert dans l’image.  Appuyez sur pour augmenter la quantité de rouge dans

l’image.

24

Français

Commandes Utilisateur

IMAGE | Avancé

Gamma

Ceci vous permet de choisir une table degamma qui a été ajustée pour vous procurer la meilleure qualité d’image pour l’entrée.

 Film : pour le home cinéma.

Vidéo : pour la source vidéo ou TV.



Graphique : pour la source image.



 Standard : pour la source ordinateur ou PC.

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

S’il est réglé sur une température froide, l’image semble plus bleu.

(tons froids)

S’il est réglé sur une température chaude, l’image semble plus rouge. (tons chauds)

Param. coul

Appuyez sur dans le menu suivant commen indiqué ci-dessous puis utilisez ou pour sélectionner une option.

25

Français

Commandes Utilisateur

 Rouge/Vert/Bleu/Cyan/Magenta/Jaune : Utilisez ou pour

sélectionner la teinte, la saturation et le gain des couleurs.

 Blanc : Utilisez ou pour sélectionner rouge, vert et bleu.

(*) HDMI

uniquement.

 Remise à zéro : Choisir « Oui » pour revenir aux paramètres

d’ajustement des couleurs d’usine.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié parmi AUTO,

RGB, RGB (0 ~ 255)

(*)

, RGB (16 ~ 235)

(*)

ou YUV.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d’affichage de tous les menus aux valeurs d’usine par défaut.

26

Français

Commandes Utilisateur

IMAGE | AVANCÉ |

Signal (RGB)

 « Signal » est

disponibles

uniquement en signal analogique VGA (RGB).

AUTOMATIQUE

Sélectionne automatiquement le signal. Si vous utilisez cette fonc-

tion, les éléments Phase et Fréquence seront grisés, et si Signal n’est pas réglé sur automatique, les éléments Phase et Fréquence seront réglables manuellement par l’utilisateur et sauvegardés

pour le prochain redémarrage du projecteur.

Suivi

Synchronise la fréquence du signal de l’afchage avec la carte graphique. Si l’image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Fréquence

Modie la fréquence des données d’afchage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N’utilisez cette fonction que si l’image semble papilloter verticalement.

Position Horiz.

Appuyez sur pour déplacer l’image vers la gauche.



Appuyez sur pour déplacer l’image vers la droite.



Position Vert.

Appuyez sur pour déplacer l’image vers le bas.



Appuyez sur pour déplacer l’image vers le haut.



27

Français

Commandes Utilisateur

AFFICHER

Format

Utilisez cette fonction pour choisir le format d’image souhaité.

SVGA/XGA

4:3: Ce format est pour des sources d’entrée 4×3.



16:9 : Ce format est pour des sources d’entrée 16×9, par



exemple les TV HD et les DVD avancés pour TV à grand écran.

Natif : Ce format afche l’image originale sans aucune mise à



l’échelle. AUTO : Sélectionne automatiquement le format d’afchage



approprié.

Automa-

tique

4:3

Ordinateur

portable à

écran pan-

oramique

SDTV

HDTV

Résolution d’entrée

H V H V H V

640 480 800 600 1024 768

800 600 800 600 1024 768

1024 768 800 600 1024 768

1280 1024 800 600 1024 768

1400 1050 800 600 1024 768

1600 1200 800 600 1024 768

1280 720 800 450 1024 576

1280 768 800 480 1024 614

1280 800 800 500 1024 640

720 576 800 450 1024 576

720 480 800 450 1024 576

1280 720 800 450 1024 576

1920 1080 800 450 1024 576

Auto/Mise à

l’échelle

(SVGA)

Auto/Mise à

l’échelle

(XGA)

28

Français

Commandes Utilisateur

16:9 et 16:10

dépend du paramètre « Type d’écran ».

Format d’image

(source détectée)

Redimensionner

l’image (SVGA)

Redimensionner

l’image (XGA)

4:3 800 x 600 centre 1024 x 768 centre

16:9 800 x 450 centre 1024 x 576 centre

Pas de redimensionnement de l’image,

Natif

échelle 1:1 et centrage. Ce format

présente l’image d’origine sans redimen-

sionnement.

WXGA

4:3 : Ce format est pour des sources d’entrée 4 x 3.



16:9 : Ce format est pour des sources d’entrée 16 x 9, par ex-



emple les TV HD et les DVD avancés pour TV à grand écran. 16:10 : Ce format est pour des sources d’entrée 16 x 10,



comme les écrans larges d’ordinateurs portables.

Natif : Ce format afche l’image originale sans aucune mise à



l’échelle. AUTO : Sélectionne automatiquement le format d’afchage ap-



proprié.

Scereeb type = 16:10 Scereeb type = 16:9

Auto/Mise à l’échelle Auto/Mise à l’échelle

Automa-

tique

4:3

Ordinateur

portable à

écran pan-

oramique

SDTV

HDTV

Résolution d’entrée

H V H V H V

640 480 1066 800 960 720

800 600 1066 800 960 720

1024 768 1066 800 960 720

1280 1024 1066 800 960 720

1400 1050 1066 800 960 720

1600 1200 1066 800 960 720

1280 720 1280 720 1280 720

1280 768 1280 768 1200 768

1280 800 1280 800 1152 800

720 576 1280 720 1280 720

720 480 1280 720 1280 720

1280 720 1280 720 1280 720

1920 1080 1280 720 1280 720

29

Français

Commandes Utilisateur

Chaque E/S

possède différent réglage de « Masquage ».

« Masquage » et «

Zoom » ne peuvent pas fonctionner

simultanément.

Ecran 16:10 480i/p 576i/p 1080i/p 720p PC

4:3 1066 x 800 centre

16:10 1280 x 800 centre

Natif

Ecran 16:9 480i/p 576i/p 1080i/p 720p PC

4:3 960 x 720 centre

16:9 1280 x 720 centre

Natif

Centré à

l’échelle 1.

Centré à

l’échelle 1.

Masquage

La fonction masque de contour permet d’éliminer les bruits dans une image vidéo. Appliquer un masque de contour à l’image pour

éliminer le bruit de codage vidéo sur le contour de la source vidéo.

Zoom

 Appuyez sur pour réduire la taille d’une image.  Appuyez sur pour agrandir une image sur l’écran de

projection.

Déplacement image

Pressez dans le menu suivant comme ci-dessous puis utilisez

ou pour choisir l’élément.

Afchage à

l’échelle 1

(960 x 540)

1280x800

Afchage à

l’échelle 1

(960 x 540)

1280x 720

1280 x 720

centre

1280 x 720

centre

Centré à

l’échelle 1.

Centré à

l’échelle 1.

H : Utilisez ou pour déplacer l’image projetée horizontale-



ment.

V : Utilisez ou pour déplacer l’image projetée verticale-



ment.

Trapèze V

Appuyez sur ou pour régler la distorsion verticale de l’image. Si l’image a une forme de trapèze, cette option peut vous aider à la

rendre plus rectangulaire.

30

Français

Commandes Utilisateur

AFFICHER | Trois

dimensions

Mode 3D

Arrêt : Sélectionnez « Arrêt » pour désactiver les paramètres



Trois dimensions pour les images Trois dimensions.



Les options « IR » (infra rouge) peuvent

varier selon le modèle.

La fonction « Invers.

Sync 3D » n’est disponible que

lorsque la Trois dimensions est activée et que ce

mode 3D l’est pour

des lunettes Trois dimensions Lien DLP.

Sources Trois

dimensions

compatibles, un

contenu Trois dimensions et des lunettes Trois dimensions actives sont

nécessaires pour

une visualisation en Trois dimensions.



Voir page 50 pour connaître les formats 3D supportés.

Lien DLP : Sélectionnez « Lien DLP » an d’utiliser des



paramètres optimisés pour les images Trois dimensions Lien

DLP.

IR : Sélectionnez « IR » an d’utiliser des paramètres optimisés



pour les images Trois dimensions à base d’IR.

Format 3D

Auto : Lorsqu’un signal d’identication 3D est détecté, le format



3D est automatiquement sélectionné.

SBS : Utilisez ce mode pour les contenus 3D au format «Side-



by-side».

Haut et bas : Utilisez ce mode pour les contenus 3D au format



«Haut et bas».

Trame séquentielle : Utilisez ce mode pour les contenus 3D au



format «Trame séquentielle».

Invers. Sync 3D

 Appuyez sur le bouton « Marche » pour inverser le contenu de

l’image à gauche et à droite.

 Appuyez sur « Arrêt » pour afcher le contenu par défaut de

l’image.

31

Français

Commandes Utilisateur

REGLAGES

Langue

Choisissez le menu OSD multilingue. Pressez ou pour passer au sous-menu puis utilisez les boutons ou pour sélectionner votre langue préférée. Pressez « Entrer » pour terminer votre

sélection.

Le bureau arrière

et le plafond arrière

doivent être utilisés avec un écran

dépoli.

Projection

 Bureau Avant

C’est la sélection par défaut. L’image est projetée droit sur

l’écran.

 Bureau Arrière

�uand sélectionnée, l’image apparaîtra renversée.

 Avant Plafond

�uand sélectionnée, l’image tournera à l’envers.

32

Français

Commandes Utilisateur

« Type d’écran »

est uniquement

pour le mode

WXGA.



Arrière Plafond

�uand sélectionnée, l’image apparaîtra renversée dans la position à l’envers.

Pos. Menu

Choisissez la position du menu sur l’écran d’afchage.

Type d’écran

Choisissez le type d’écran parmi 16:10 ou 16:9.

ID Projecteur

La dénition Id peut être congurée par menu (gamme 0~99), et permet à l’utilisateur de contrôler un projecteur unique via RS232. Référez-vous à la page

des RS232.

pour la liste complète des comman-

51-54

33

Français

Commandes Utilisateur

La valeur par défaut

du code du mot de

passe est « 1234 » (première fois).

REGLAGE |

SECURITE

Sécurité

Marche : Choisissez « Marche » pour utiliser la vérication de



Arrêt : Choisissez « Arrêt » pour pouvoir allumer le projecteur



Sécurité Horloge

Utilisez cette fonction pour régler la durée d’utilisation du projecteur (Mois/Jour/Heure). Vous devrez saisir à nouveau votre mot de passe lorsque ce délai sera passé.

Changer mot passe

Première fois :



1. Pressez « » pour changer le mot de passe.

2. Le mot de passe doit avoir 4 chiffres.

3. Utilisez les boutons à numéros sur la télécommande pour

Changer mot passe :



1. Pressez « » pour entrer l’ancien mot de passe.

2. Utilisez les boutons à numéros pour entrer votre mot de

3. Entrez le nouveau mot de passe (4 chiffres) en utilisant les

4. Entrez une nouvelle fois le nouveau mot de passe et pres-

sécurité lors de la mise sous tension du projecteur.

sans vérication du mot de passe.

saisir votre nouveau mot de passe et ensuite pressez « » pour conrmer votre mot de passe.

passe actuel et ensuite pressez « » pour conrmer.

boutons à numéros sur la télécommande et ensuite pressez « » pour conrmer.

sez « » pour conrmer.

34

Français

Commandes Utilisateur

Lorsque vous entrez un mot de passe incorrect 3 fois de suite,



le projecteur s’éteint automatiquement. Si vous avez oublié votre mot de passe, veuillez contacter votre



bureau local pour de l’aide.

35

Français

Commandes Utilisateur

REGLAGES |

Arrangements

audio

Haut parleur interne

Choisissez « Marche » ou « Arrêt » pour utiliser ou pas le hautparleur interne.

Muet

Choisir « Marche » pour couper le son.



Choisir « Arrêt » pour rétablir le son.



Volume

Appuyez sur pour baisser le volume.



Appuyez sur pour augmenter le volume.



36

Français

Commandes Utilisateur

REGLAGES |

AVANCES

Logo

Appuyez sur pour capturer immédiatement une image de l’image actuellement afchée sur l’écran. Si des modications ont été effectué, elles prendront effet au prochain démarrage du projecteur.

Par défaut : L’écran de démarrage par défaut.



Neutre : Le logo n’est pas afché sur l’écran de démarrage.



Légendage

Utilisez cette fonction pour sélectionner l’écran de démarrage de votre choix. Si des changements ont été effectué ils prendront effet au prochain démarrage du projecteur.

Arrêt : Sélectionnez « Arrêt » pour désactiver la fonction de



 

sous-titrage. CC1 : Langue CC1 : Anglais Américain. CC2 : Langue CC2 (dépend de la chaîne TV de l’utilisateur) :

espagnol, français, portugais, allemand, danois.

37

Français

Commandes Utilisateur

OPTIONS

Source d’Entrée

Utilisez cette option pour activer ou désactiver les source d’entrée. Appuyez sur pour entrer dans le sous-menu et sélectionnez les sources désirées. Pressez « Entrer » pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

Verr. Source

Marche : Le projecteur recherchera seulement la connexion



Arrêt : Le projecteur recherchera d’autres signaux si le signal



Haute Altitude

�uand « Marche » est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l’air est raréé.

Info Cachées

Marche : Choisissez « Marche » pour masquer les messages



Arrêt : Choisissez « Arrêt » pour afcher le message de «



Mire

Afche un motif de test. Vous pouvez choisir parmi Grille, Motif

blanc ou Aucun.

d’entrée actuelle.

d’entrée courant est perdu.

d’info.

recherche ».

Couleur Arr Plan

Utiliser cette fonctionnalité pour afcher un écran « Noir », « Bleu », « Rouge », « Vert » ou « Blanc » quand aucun signal n’est disponible.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d’afchage de tous les menus aux valeurs d’usine par défaut.

38

Français

Commandes Utilisateur

OPTIONS |

AVANCÉ

Allumage Direct

Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur sallumera automatiquement lorsquil est fourni de lalimentation secteur, sans avoir à presser sur le bouton « » sur le panneau de contrôle du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé

Lorsque le Mode

Puissance (Veille) est réglé sur Eco (< 0,5 W), la sortie VGA, l’Audio

passthrough seront

désactivés lorsque

le projecteur est en

mode veille.

(en minutes).

Décompte avant mise en veille (min)

Règle l’intervalle du décompte. Le compte à rebours débutera / qu’il y ait un signal ou non envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé

(en minutes).

Résumé rapide

Marche :



Arrêt : le ventilateur va commencer à refroidir le système dès



si le projecteur est éteint de façon accidentelle, cette fonction permet de rallumer instantanément le projec-

teur, si elle est utilisée dans un délai de 100 secondes.

que le projeteur est éteint.

Mode Puissance (Veille)

Eco. : Choisissez « Eco. » pour réduire encore plus la consom-



mation < 0,5 W.

Active : Choisissez « Activé » pour revenir au mode de veille

normal et le port de sortie VGA sera activé.

39

Français

Commandes Utilisateur

OPTIONS |

Paramètres Lampe

Heures lampe

Afche la durée de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le message d’avertissement lorsque le message de changement de lampe s’afche.

Le message apparaîtra 30 heures avant la n de sa durée de vie.

Mode Lumineux

Lorsque la

température

ambiante est

supérieure à 40°C lors du

fonctionnement,

le projecteur va

automatiquement sélectionner le mode Eco.

Eco. : Choisissez « Eco. » pour atténuer la lampe du projecteur,



ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.

Lumineux : Choisissez « Lumineux » pour augmenter la lumino-



Eco+ : Lorsque le mode Eco+ est activé, le niveau de lumino-



sité du contenu est automatiquement détecté an de réduire signicativement la consommation de la lampe

(jusqu’à 70%) durant les périodes d’inactivité.

sité.

Mise à zéro lampe

Réinitialise le décompte des heures de vie de la lampe après l’avoir remplacée.

40

Français

Commandes Utilisateur

OPTIONS |

Paramètres

optionnels ltre

Filtre optionnel installé

Sélectionnez «Oui» pour afcher un message d’alerte après 500 heures d’utilisation. Sélectionnez «Non» pour ne pas afcher les

« Paramètres option-

nels ltre » n’est pas disponible pour ce

modèle

messages d’alerte.

Heures d’utilisation ltre

Afche le temps d’utilisation du ltre.

Rappel ltre

Choisissez cette fonction pour afcher ou cacher les messages d’alerte quand le message annonçant le besoin de changer le ltre est afché. (Réglage par défaut : 500 heures)

Remise à zéro ltre

Remise à zéro du ltre à poussière après changement ou nettoyage du ltre à poussière.

41

Français

Annexes

Dépannage

Si vous avez des problèmes avec le projecteur,

référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service.

Aucune image n’apparaît à l’écran

Assurez-vous que tous les câbles et les connexions électriques



sont connectés correctement et fermement selon les descriptions dans la section « Installation ».

Assurez-vous qu’aucune broche des connecteurs n’est tordue ou



cassée.

Vériez si la lampe de projection a été correctement installée.



Veuillez vous référer à la section « Remplacement de la lampe ».

Assurez-vous que la fonction « AV muet » est bien désactivée.



Image afchée partiellement, en délement ou incorrecte



Pressez « Re-SYNC » sur la télécommande.

Si vous utilisez un ordinateur :



Pour Windows 95, 98, 2000, XP, Windows 7 :

1. Ouvrez l’icône « Poste de travail », ensuite le dossier « Panneau de conguration » puis double-cliquez sur l’icône « Afchage ».

2. Sélectionnez l’onglet « Paramètres ».

3. Vériez que votre réglage de résolution d’afchage est inférieur ou égal à UXGA (1600 x 1200).

4. Cliquez sur le bouton « Propriétés avancées ».

Si le projecteur ne projette toujours pas toute l’image, vous devez également changer l’afchage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

5. Vériez que votre réglage de résolution est inférieur ou égal à

UXGA (1600 x 1200).

6. Sélectionnez le bouton « Changer » sous l’onglet « Moniteur ».

42

Français

Annexes

7. Cliquez sur « Afcher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

8. Vériez que le réglage de résolution de l’afchage du moniteur est inférieur ou égal à UXGA (1600 x 1200).

Si vous utilisez un ordinateur portable :



1. Suivez d’abord les étapes ci-dessus pour régler la résolution

de l’ordinateur.

2. Appuyez sur les touches indiquées ci-dessous pour que le fabricant de votre ordinateur portable envoie le signal de

l’ordinateur vers le projecteur. Exemple : [Fn]+[F4]

Acer  [Fn]+[F5] Asus  [Fn]+[F8] Dell  [Fn]+[F8] Gateway  [Fn]+[F4]

Mac Apple :

Préférence Système  Afchage  Disposition 

Afchage Miroir

Si vous avez des difcultés pour changer les résolutions ou



si votre moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur.

L’écran de l’ordinateur portable ou de l’ordinateur PowerBook n’afche pas de présentation

Si vous utilisez un ordinateur portable



Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu’un second appareil d’afchage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

L’image est instable ou vacillante

Utilisez « Suivi » pour xer le problème. Reportez-vous à la page



26 pour plus d’informations.

Changez les paramètres de couleur du moniteur sur votre



ordinateur.

L’image comporte une barre verticale vacillante

Utilisez « Fréquence » pour effectuer le réglage. Reportez-vous à



la page 26 pour plus d’informations.

Vériez et recongurez le mode d’afchage de votre carte



graphique pour la rendre compatible avec le projecteur.

IBM/Lenovo  [Fn]+[F7] HP/Compaq  [Fn]+[F4] NEC  [Fn]+[F3] Toshiba  [Fn]+[F5]

43

Français

Annexes

L’image est oue

Réglez la bague de variation de la focale sur l’objectif du



projecteur.

Assurez-vous que l’écran de projection se trouve à la bonne



distance. Reportez-vous à la page 15-16.

L’image est étirée lors de l’afchage d’un DVD 16:9

Lorsque vous regardez un DVD anamorphosique ou un DVD



16:9, le projecteur afchera la meilleure image au format 16:9 lorsque le mode d’afchage du projecteur est réglé sur 16:9 dans

l’OSD.

Si vous regardez un DVD au format 4:3, veuillez changer le



format pour 4:3 dans l’OSD du projecteur.

Si l’image est encore agrandie, vous devez aussi régler le



format d’image en vous référant à ce qui suit :

Veuillez congurer le format d’afchage pour un rapport d’aspect



16:9 (large) sur votre lecteur DVD.

L’image est trop petite ou trop large

Ajustez la bague du zoom en haut du projecteur.



Rapprochez ou éloignez le projecteur de l’écran.



Pressez sur « Menu » de la télécommande, allez sur « Afcher 



Format » et essayez avec des paramètres différents.

L’utilisation de

Keystone n’est

pas recomman-

dée

Les images ont les côtés en biais

Si possible, repositionner le projeteur an qu’il soit centré horizon-



talement par rapport à l’écran et et en-dessous du bas de l’écran.

Pressez sur la touche « Keystone +/- » de la télécommande



jusqu’à ce que les côtés soient verticaux.

L’image est renversée

Sélectionnez « REGLAGES  Projection » dans l’OSD et réglez



la direction de projection.

44

Français

Annexes

Le projecteur arrête de répondre aux commandes.

Si possible, éteignez le projecteur puis débranchez le cordon



d’alimentation et attendez au moins 60 secondes avant de reconnecter l’alimentation.

La lampe grille ou émet un claquement

�uand la lampe atteint la  n de sa durée de vie, elle grillera,



éventuellement avec un fort bruit de claquage. Si cela arrive, le

projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui gurent dans la section « Remplacement de la lampe » en pages 49-50.

Message de DEL d’éclairage

Allumé  Pas allumé 

Message

Etat Veille (cordon

d’alimentation d’entrée)

Mise sous tension

(préchauffage)

Lampe allumée

Hors tension (Refroidissement)

Erreur (surchauffe)

Erreur (Panne du ventilateur)

Erreur (panne de la lampe)

Témoin DEL

d’alimentation

(Rouge) (Bleu)

Clignotant

(De 1 secondes en 1

secondes)

Clignotant

(De 0,5 secondes en 2.0

secondes)

Clignotant

(De 0,5 secondes en 0,5

secondes)

Témoin DEL

d’alimentation

(De 0,5 secondes en 0,5

(De 1 secondes en 1

10 secondes avant arrêt

Clignotant

secondes)

Clignotant

secondes)

45

Français

Annexes

Messages de l’écran

Avertissement de température :



Panne du ventilateur :



Avertissement lampe :



Hors limites d’afchage :



Si la télécommande ne fonctionne pas

Vériez que l’angle d’utilisation de la télécommande est ±15°



horizontalement et verticalement par rapport aux récepteurs IR du projecteur.

Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le



projecteur. Placez-vous à une distance de moins de 7 m (±0°) du projecteur.

Assurez-vous que les piles sont insérées correctement.



Remplacer les piles quand elles sont mortes.



46

Français

Annexes

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la n de sa durée de

vie, vous verrez un message d’avertissement.

Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer

la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement : Pour un montage au plafond, prenez des

précautions lorsque vous ouvrez le panneau d’accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l’ampoule pour un montage au plafond. « Des précautions doivent être obligatoirement prises an d’éviter à des pièces desserrées de tomber du projecteur. »

Avertissement : le compartiment de la lampe peut être

chaud ! Laissez-le refroidir avant de changer la lampe!

Avertissement : pour réduire les risques de blessures cor-Avertissement : pour réduire les risques de blessures cor-

porelles, ne faites pas tomber le module de la lampe et ne touchez pas l’ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

47

Français

Annexes

Les vis du couvercle

1

2

3

4

de la lampe et de la lampe ne peuvent pas être enlevées.

Le projecteur

ne peut pas être

tourné si le couvercle

de la lampe n’a pas

été remis sur le

projecteur.

Ne touchez aucune

partie en verre de la lampe. Les huiles de la peau peuvent

endommager la

lampe. Utilisez un chiffon sec pour

nettoyer le module

de la lampe s’il a été touché par

accident.

Procédure de remplacement de la lampe :

1. Mettez le projecteur hors tension en appuyant sur le bouton « ».

2. Laissez le projecteur refroidir pendant au moins 30 minutes.

3. Débranchez le cordon d'alimentation.

4. Dévissez les vis du couvercle. 1

5. Poussez vers le haut et retirez le couvercle. 2

6. Dévissez les deux vis sur la trappe de la lampe. 3

7. Soulevez la lampe avec la poignée et enlevez le module de la lampe doucement

et gentiment. 4

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre

inverse.

8. Allumez le projecteur et remettez à zéro le compteur de la lampe. Mise à zéro lampe :

(i) Pressez sur « Menu »  (ii) Sélectionnez « OPTIONS »  (iii) Sélectionnez « Paramètres Lampe »  (iv) Sélectionnez « Mise à zéro lampe »  (v) Sélectionnez « Oui ».

48

Français

Annexes

Pour la résolution

écran large (WXGA),

le support de compatibilité dépend des

modèles d’ordinateur

portable/PC.

Veuillez noter que

l’utilisation d’une résolution autre que la résolution native de 800 x 600 (SVGA), 1024 x 768 (modèle XGA) ou 1280 x 800 (modèle WXGA)

peut entrainer une perte de

la netteté de l’image.

Modes de Compatibilité

Compatibilité avec les ordinateurs



Anglog/

Mode Résolution

Sync. V (kHz) Sync H (Hz)

VGA 640 × 350 70 31,50

VGA 640 × 350 85 37,90

VGA 640 × 400 85 37,90

VGA 640 × 480 60 31,50

VGA 640 × 480 67 -

VGA 640 × 480 72 37,90

VGA 640 × 480 75 37,50

VGA 720 × 350 70 31,50

SVGA 800 × 600 56 35,20

SVGA 800 × 600 60 37,90

SVGA 800 × 600 72 48,10

SVGA 800 × 600 75 46,90

SVGA 800 × 600 85 53,70

XGA 1024 × 768 60 48,40

XGA 1024 × 768 70 56,50

XGA 1024 × 768 75 60,00

XGA 1024 × 768 85 68,70

1152 × 870 75 -

HD 1280 x 720 50 -

HD 1280 x 720 60 45,00

WXGA-800 1280 x 800 60 -

SXGA 1280 x 1024 60 64,00

SXGA+ 1400 x 1050 60 -

UXGA 1600 × 1200 60 75,00

Numérique

49

Français

Annexes

Compatibilité avec les ordinateurs (Mac)



Résolution

800x600 60 O O X X

800x600 72 O O O O

800x600 75 O O O O

800x600 85 O O O O

1024x768 60 O O O O

1024x768 70 O O O O

1024x768 75 O O O O

1024x768 85 O O O O

1280x720 60 O O O O

1280x720 75 O O X O

1280x720 85 O O X O

1280x768 60 O O X O

1280x768 75 O O O O

1280x768 85 O O X O

1280x800 60 O O O O

1280x1024 60 X O O O

1280x1024 75 X O O X

1680x1050 60 X O O X

Fréquence V.

[Hz]

Macbook Macbook Pro Power Mac G5 Power Mac G4

Compatibilité Vidéo



NTSC M (3.58MHz), 4.43 MHz

PAL B, D, G, H, I, M, N

SECAM B, D, G, K, K1, L

SDTV 480i/p@60Hz, 576i/p@50Hz

HDTV 720p@50Hz/60Hz, 1080i@50Hz/60Hz,

1080p@24Hz/25Hz/30Hz/50Hz/60Hz

50

Français

Annexes

Compatibilité d’entrée 3D



Timing 3D HDMI 1,4a

Formats Modes Résolution

720p 1280x720 50 75 148,5

Images Séquentielles

Haut et Bas

Side by Side (moitié)

Timing HDMI 1,3 3D

Formats Modes Résolution

Side by Side (moitié)

Haut et Bas

HQFS

720p 1280x720 60 90 148,5

1080p 1920x1080 24 54 148,5

720p 1280x720 50 37,5 74,25

720p 1280x720 60 45 74,25

1080p 1920x1080 24 27 74,25

1080i 1920x1080 50(25) 33,75 74,25

1080i 1920x1080 60(30) 33,75 74,25

720p 1280x720 50 37,5 74,25

720p 1280x720 60 45 74,25

1080i 1920x1080 50(25) 33,75 74,25

1080i 1920x1080 60(30) 33,75 74,25

720p 1280x720 50 37,5 74,25

720p 1280x720 60 45 74,25

1080i 1920x1080 50(25) 33,75 74,25

1080i 1920x1080 60(30) 33,75 74,25

480i 720x480 60

576i 720x576 50

Fréquence V,

[Hz]

Fréquence V,

[Hz]

Fréquence H,

[KHz]

Fréquence H,

[KHz]

Taux de pixel

[MHz]

Taux de pixel

[MHz]

Timing VGA 1,3 3D

Formats Modes Résolution

Images Séquentielles

Side by Side (moitié) ou Haut

Composite/S-Vidéo

et bas

Formats Modes Résolution

HQFS

Fréquence V,

SVGA 800x600 120 76,3 73,25

XGA 1024x768 120 97,6 115,5

720p 1280x720 120

SVGA 800x600 60

XGA 1024x768 60

720p 1280x720 60

Fréquence V,

NTSC 720x480 60 15,73

PAL 720x576 50 15,63

[Hz]

Fréquence H,

[KHz]

Fréquence H,

[KHz]

Taux de pixel

[MHz]

Taux de pixel

[MHz]

51

Français

Annexes

3

1 2

Commandes RS232 et Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

La prise RS232

est reliée à la

terre.

N° de Broche

1 TXD 2 RXD 3 GND

Spéc.

(du côté projecteur)

52

Français

Annexes

Optoma X301/W301 Command Table.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F XX=01ˀ99, projector's ID, XX=00 is for all projecto rs

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to projector

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Fun ction Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX00 1 7E 30 30 30 30 20 31 0D Power ON ~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0D Po wer ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30) ~9999 (a=7E 39 39 39 39)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX01 1 7E 30 30 30 31 20 31 0D Resync ~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On ~XX02 0 7 E 30 30 30 32 20 30 0D Off (0/2 for back ward compatible) ~XX03 1 7E 30 30 30 33 20 31 0D Mute On ~XX03 0 7 E 30 30 30 33 20 30 0D Off (0/2 for back ward compatible) ~XX04 1 7E 30 30 30 34 20 31 0D Freeze ~XX04 0 7E 30 30 30 34 20 30 0D Unfreeze (0/2 for backward compatible) ~XX05 1 7E 30 30 30 35 20 31 0D Zoom Plus ~XX06 1 7E 30 30 30 36 20 31 0D Zoom Minus ~XX12 5 7E 30 30 31 32 20 35 0D VGA ~XX12 7 7E 30 30 31 32 20 37 0D VGA SCART ~XX12 8 7E 30 30 31 32 20 38 0D VGA Component ~XX12 10 7E 30 30 31 32 20 31 30 0D Video

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation ~XX20 2 7E 30 30 32 30 20 32 0D Bright ~XX20 3 7E 30 30 32 30 20 33 0D Movie ~XX20 4 7E 30 30 32 30 20 34 0D sRGB ~XX20 5 7E 30 30 32 30 20 35 0D User ~XX20 7 7E 30 30 32 30 20 37 0D Blackboard ~XX20 8 7E 30 30 32 30 20 39 0D 3D

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX21 n 7E 30 30 32 31 20 a 0D Brightness n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX22 n 7E 30 30 32 32 20 a 0D Contrast n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 1 (a=31) ~ 15 (a=31 35)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX24 n 7E 30 30 32 34 20 a 0D Color Settings Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX25 n 7E 30 30 32 35 20 a 0D Green Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX26 n 7E 30 30 32 36 20 a 0D Blue Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX27 n 7E 30 30 32 37 20 a 0D Red Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX28 n 7E 30 30 32 38 20 a 0D Green Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX29 n 7E 30 30 32 39 20 a 0D Blue Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX30 n 7E 30 30 33 30 20 a 0D Cyan n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX31 n 7E 30 30 33 31 20 a 0D Yellow n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX32 n 7E 30 30 33 32 20 a 0D Magenta n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX33 1 7E 30 30 33 33 20 31 0D Reset

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX34 n 7E 30 30 33 34 20 a 0D BrilliantColorTM n = 1 (a=30) ~ 10 (a=31 30) ~XX35 1 7E 30 30 33 35 20 31 0D Gamma Film ~XX35 2 7E 30 30 33 35 20 32 0D Video ~XX35 3 7E 30 30 33 35 20 33 0D Graphics ~XX35 4 7E 30 30 33 35 20 34 0D Standard

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm ~XX36 2 7E 30 30 33 36 20 32 0D Medium ~XX36 3 7E 30 30 33 36 20 33 0D Cold ~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto ~XX37 2 7E 30 30 33 37 20 32 0D RGB ~XX37 3 7E 30 30 33 37 20 33 0D YUV

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX45 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = -50 (a=30) ~ 50 (a=31 30 30) ~XX44 n 7E 30 30 34 35 20 a 0D Tint n = -50 (a=30) ~ 50 (a=31 30 30)

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Liste des Fonctions du Protocole RS232

Baud Rate : 9600 Data Bits: 8

1. Chaque commande

ASCII est suivie d’un <CR>.

2. 0D est le code HEX

pour <CR> en code

ASCII.

Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P Projector Return (Fail): F

XX=00-99, projector's ID, XX=00 is for all projectors

53

Français

Annexes

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On ~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible) ~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On ~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible) ~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On ~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible) ~XX195 0 7E 30 30 31 39 35 20 30 0D Test Pattern None ~XX195 1 7E 30 30 31 39 35 20 31 0D Grid ~XX195 2 7E 30 30 31 39 35 20 32 0D White Pattern

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue ~XX104 2 7E 30 30 31 30 3 4 20 32 0D Black ~XX104 3 7E 30 30 31 30 34 20 33 0D R ed ~XX104 4 7E 30 30 31 30 34 20 34 0D Gr een ~XX104 5 7E 30 30 31 30 3 4 20 35 0D White ~XX105 1 7E 30 30 31 30 35 20 31 0D A dvanced Direct Power On On ~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible) ~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30) step:5 ~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a=39 39 39) step:5 ~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=0.5W) ~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compatible) ~XX115 1 7E 30 30 31 31 35 20 31 0D Quick Resume On ~XX115 0 7E 30 30 31 31 35 20 30 0D Off (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On ~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatible) ~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright ~XX110 0 7E 30 30 31 31 30 20 30 0D Eco (0/2 for backward compatible) ~XX110 2 7E 30 30 31 31 30 20 32 0D Eco+ ~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes ~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert ~XX210 n 7E 30 30 32 30 30 20 n 0D Display message on the OSD n: 1-30 characters

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to emulate Remote

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up ~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left ~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU) ~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right ~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down ~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone + ~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone – ~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume – ~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume + ~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness ~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu ~XX140 21 7E 30 30 31 34 30 20 32 31 0D Zoom

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND from projector automatica lly

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Functio n P rojector Return Descripti on

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- System status INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/Cooling/Out of Range/ Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

READ from projector

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Functio n P rojector Return Descripti on

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands OKn n: 0/1/2/3/4 = None/VGA/S-Video/Video/HDMI ~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version ~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/7/9 None/Pr esentation/Bright/Movie/ sRGB/User/Blackboard/3D ~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On ~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn ~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn ~XX127 1 7E 30 30 31 32 37 20 31 0D Aspect Ratio OKn n : 0/1/2/3 = 4:3/16:9/Native/AUTO (XGA) n: 0/1/2/3 = 4:3/16:9 or 16:10/Native/AUTO (WXGA) ~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold ~XX129 1 7E 30 30 31 32 39 20 31 0D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/Rear-Desktop/Front-Ceiling/Rear-Ceiling ~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: Lamp Hour cc: source n: 0/1/2/3/4 = None/VGA/S-Video/Video/HDMI dddd: FW version e : Display mode 0/1/2/3/4/5/7/9 None/Presentation/Bright/Movie/sRGB/User/Blackboard/3D ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name OKn n:1/2/3 ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: Lamp Hour ~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

54

Français

Annexes

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On ~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible) ~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On ~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible) ~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On ~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible) ~XX195 0 7E 30 30 31 39 35 20 30 0D Test Pattern None ~XX195 1 7E 30 30 31 39 35 20 31 0D Grid ~XX195 2 7E 30 30 31 39 35 20 32 0D White Pattern

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue ~XX104 2 7E 30 30 31 30 3 4 20 32 0D Black ~XX104 3 7E 30 30 31 30 34 20 33 0D R ed ~XX104 4 7E 30 30 31 30 34 20 34 0D Gr een ~XX104 5 7E 30 30 31 30 3 4 20 35 0D White ~XX105 1 7E 30 30 31 30 35 20 31 0D A dvanced Direct Power On On ~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible) ~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30) step:5 ~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a=39 39 39) step:5 ~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=0.5W) ~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compatible) ~XX115 1 7E 30 30 31 31 35 20 31 0D Quick Resume On ~XX115 0 7E 30 30 31 31 35 20 30 0D Off (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On ~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatible) ~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright ~XX110 0 7E 30 30 31 31 30 20 30 0D Eco (0/2 for backward compatible) ~XX110 2 7E 30 30 31 31 30 20 32 0D Eco+ ~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes ~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert ~XX210 n 7E 30 30 32 30 30 20 n 0D Display message on the OSD n: 1-30 characters

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to emulate Remote

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up ~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left ~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU) ~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right ~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down ~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone + ~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone – ~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume – ~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume + ~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness ~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu ~XX140 21 7E 30 30 31 34 30 20 32 31 0D Zoom

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND from projector automatica lly

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Functio n P rojector Return Descripti on

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- System status INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/Cooling/Out of Range/ Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

READ from projector

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Functio n P rojector Return Descripti on

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands OKn n: 0/1/2/3/4 = None/VGA/S-Video/Video/HDMI ~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version ~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/7/9 None/Pr esentation/Bright/Movie/ sRGB/User/Blackboard/3D ~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On ~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn ~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn ~XX127 1 7E 30 30 31 32 37 20 31 0D Aspect Ratio OKn n : 0/1/2/3 = 4:3/16:9/Native/AUTO (XGA) n: 0/1/2/3 = 4:3/16:9 or 16:10/Native/AUTO (WXGA) ~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold ~XX129 1 7E 30 30 31 32 39 20 31 0D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/Rear-Desktop/Front-Ceiling/Rear-Ceiling ~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde a : 0/1 = Off/On bbbb: Lamp Hour cc: source n: 0/1/2/3/4 = None/VGA/S-Video/Video/HDMI dddd: FW version e : Display mode 0/1/2/3/4/5/7/9 None/Presentation/Bright/Movie/sRGB/User/Blackboard/3D ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name OKn n:1/2/3 ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: Lamp Hour ~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

55

Français

Annexes

Veuillez noter

82.30

110.00

55.00

118.65

286.31

192.00

77.75

167.66

63.00

97.00

84.00

87.50

42.40

que des dommages suite à une

mauvaise installation annuleront la garantie.

Avertissement :

1. Si vous achetez une monture de plafond chez une autre

société, veuillez vous assurer d’utiliser la taille de vis correcte. La taille de vis dé-

pendra de l’épaisseur de la plaque de

montage.

2. Assurez-vous de

garder au moins 10 cm d’écart entre le

plafond et le bas du projecteur.

3. Eviter d’installer le

projecteur près d’une source chaude.

Installation murale

1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d’Optoma.

2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

Type de vis : M3*3



Longueur maximale de la vis : 10 mm



 Longueur minimale de la vis : 7,5 mm

Objectif

Unité : mm

56

Français

Annexes

Les bureaux d’Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ETATS-UNIS

3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com

Canada

3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com

Amérique Latine

3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com

Europe

42 Caxton Way, The Watford Business Park Watford, Hertfordshire,

WD18 8QZ, UK +44 (0) 1923 691 800

www.optoma.eu +44 (0) 1923 691 888 Téléphone réparations : service@tsc-europe.com

+44 (0)1923 691865

Benelux BV

Randstad 22-123 +31 (0) 36 820 0253 1316 BW Almere +31 (0) 36 548 9052

The Netherlands www.optoma.nl

France

Bâtiment E +33 1 41 46 12 20 81-83 avenue Edouard Vaillant +33 1 41 46 94 35 92100 Boulogne Billancourt, France savoptoma@optoma.fr

Espagne

C/ José Hierro,36 Of. 1C +34 91 499 06 06 28522 Rivas VaciaMadrid, +34 91 670 08 32

Espagne

57

Français

Annexes

Allemagne

Wiesenstrasse 21 W +49 (0) 211 506 6670 D40549 Düsseldorf, +49 (0) 211 506 66799 Allemagne info@optoma.de

Scandinavie

Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Norvège info@optoma.no

PO.BOX 9515 3038 Drammen Norvège

Corée

WOOMI TECH.CO.,LTD.

4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004 seoul,135-815, CORÉE +82+2+34430005

Japon

東京都足立区綾瀬3-25-18 株式会社オーエス info@os-worldwide.com コンタクトセンター:0120-380-495 www.os-worldwide.com

Taiwan

231台灣新北市 +886-2-8911-8600 新店區 +886-2-8911-6550 北新路三段215號12F services@optoma.com.tw

www.optoma.com.tw asia.optoma.com

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street, +852-2396-8968

Cheung Sha Wan, +852-2370-1222 Kowloon, Hong Kong www.optoma.com.hk

Chine

5F, No. 1205, Kaixuan Rd., +86-21-62947376 Changning District +86-21-62947375 Shanghai, 200052, Chine www.optoma.com.cn

58

Français

Annexes

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une protection sufsante contre les interférences dangereuses liées à l’utilisation de l’équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences

dans les communications radio.

Cependant, il ne peut être garanti qu’aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide.

Avis : Câbles blindés

Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modications non approuvés expressément par le fabricant pourraient annuler la compétence de l’utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

59

Français

Annexes

Conditions de Fonctionnement

Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d’interférences

néfastes, et

2. Tcet appareil doit accepter toutes les interférences

reçues, y compris celles pouvant provoquer un

fonctionnement indésirable.

Avis : pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l’Union Européenne

•

Directive EMC 2004/108/CE (comprenant les

amendements)

• Directive 2006/95/CE sur les faibles voltages

• Directive R & TTE 1999/5/CE (si le produit dispose de

la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.

OPTOMA H180X, W290 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Notice d’utilisation

Consignes de Sécurité

Mises en Garde

Avertissement de sécurité pour les yeux

Caractéristiques du Produit

Introduction

Contenu du paquet

Aperçu du produit

Unité principale

Connexions d’entrée/sortie

Télécommande

Installation

Connexion du projecteur

Connexion à l’ordinateur de bureau/ ordinateur portable

Connexion aux sources vidéo

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Mise Hors tension du Projecteur

Voyant d’avertissement

Réglage de l’image projetée

Réglage de la hauteur du projecteur

Réglagede la mise au point du projecteur

Réglage de la taille de l’image projetée

Commandes Utilisateur

Télécommande

Comment utiliser

Arborescence du menu


IMAGE | Avancé

AFFICHER

REGLAGES

OPTIONS

Annexes

Dépannage

Remplacement de la lampe

Modes de Compatibilité

Compatibilité avec les ordinateurs

Compatibilité Vidéo

Compatibilité d’entrée 3D

Commandes RS232 et Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

Liste des Fonctions du Protocole RS232

Installation murale

Les bureaux d’Optoma dans le monde

Avis concernant les Réglementations & la Sécurité
