OPTOMA HD800XLV User Manual [fr]

Table des Matières

Table des Matières .................................................................................1

Notice d’utilisation ..................................................................................2

Consignes de Sécurité ..................................................................................2

Mise en Garde ...............................................................................................3

Avertissement de Sécurité pour les Yeux ...................................................... 5

Présentation ........................................................................................... 6

Caractéristiques du Produit ........................................................................... 6

Vue d’ensemble du paquet ............................................................................7

Vue d’ensemble sur le produit .......................................................................8

Unité principale ...................................................................................................... 8

Panneau de commandes ....................................................................................... 9

Ports de connexion .............................................................................................. 10

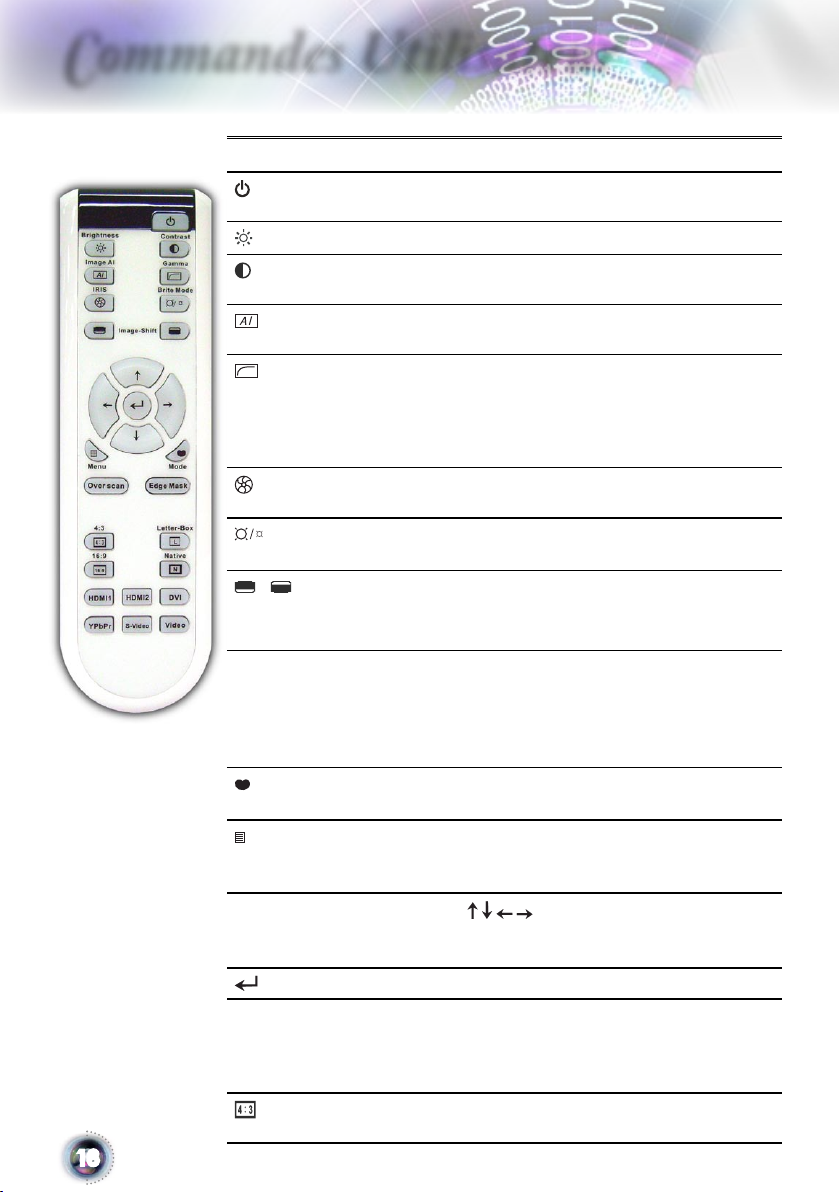

Télécommande .................................................................................................... 11

Installation ............................................................................................ 12

Connexion du Projecteur .............................................................................12

Mise sous/hors tension du projecteur ..........................................................13

Mise sous tension du projecteur .......................................................................... 13

Mise hors tension du projecteur ........................................................................... 14

Témoin d’avertissement ....................................................................................... 14

Réglage de l’Image Projetée ....................................................................... 15

Réglage de la Hauteur du Projecteur ...................................................................15

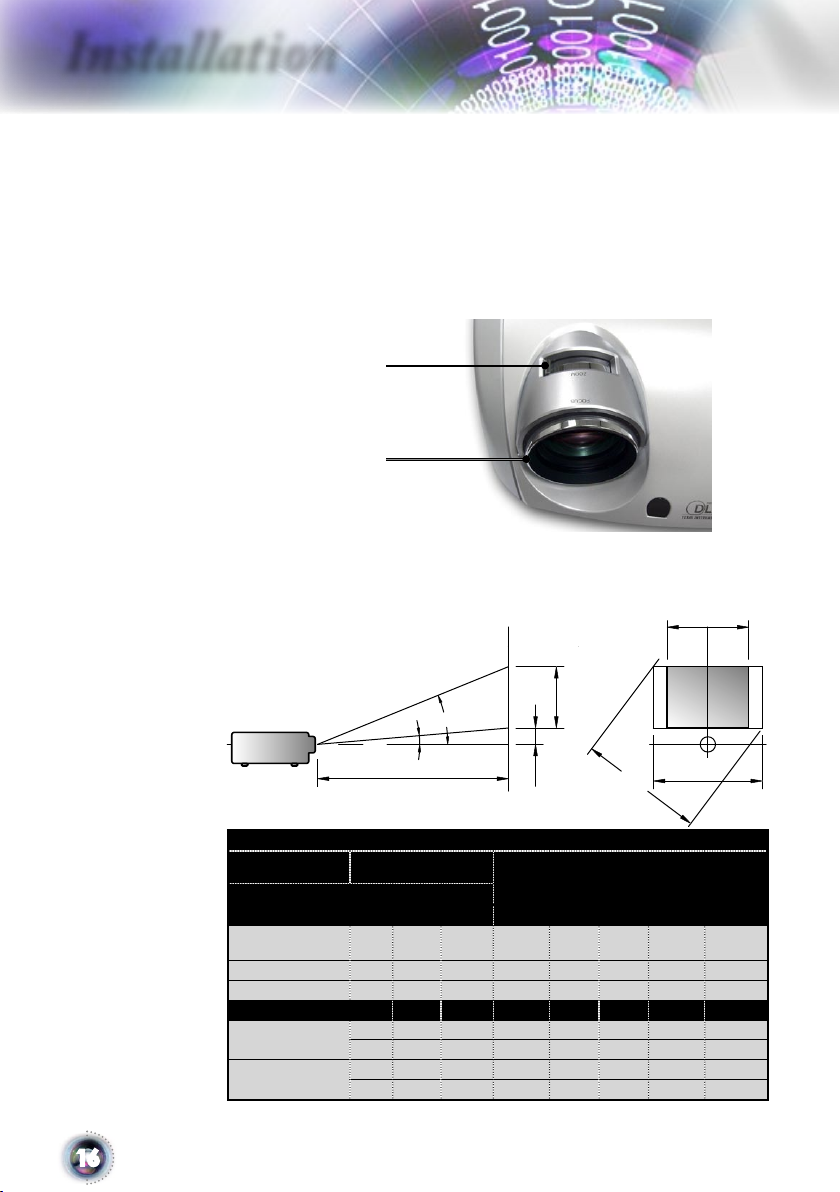

Réglage du Zoom/Mise au point du Projecteur ....................................................16

Réglage de la taille de l’image projetée ............................................................... 16

Commandes Utilisateur ........................................................................17

Panneau de Commandes et Télécommande ..............................................17

Menus d’affichage à l’écran .........................................................................20

Comment fonctionner ...........................................................................................20

Arborescence du menu ........................................................................................ 21

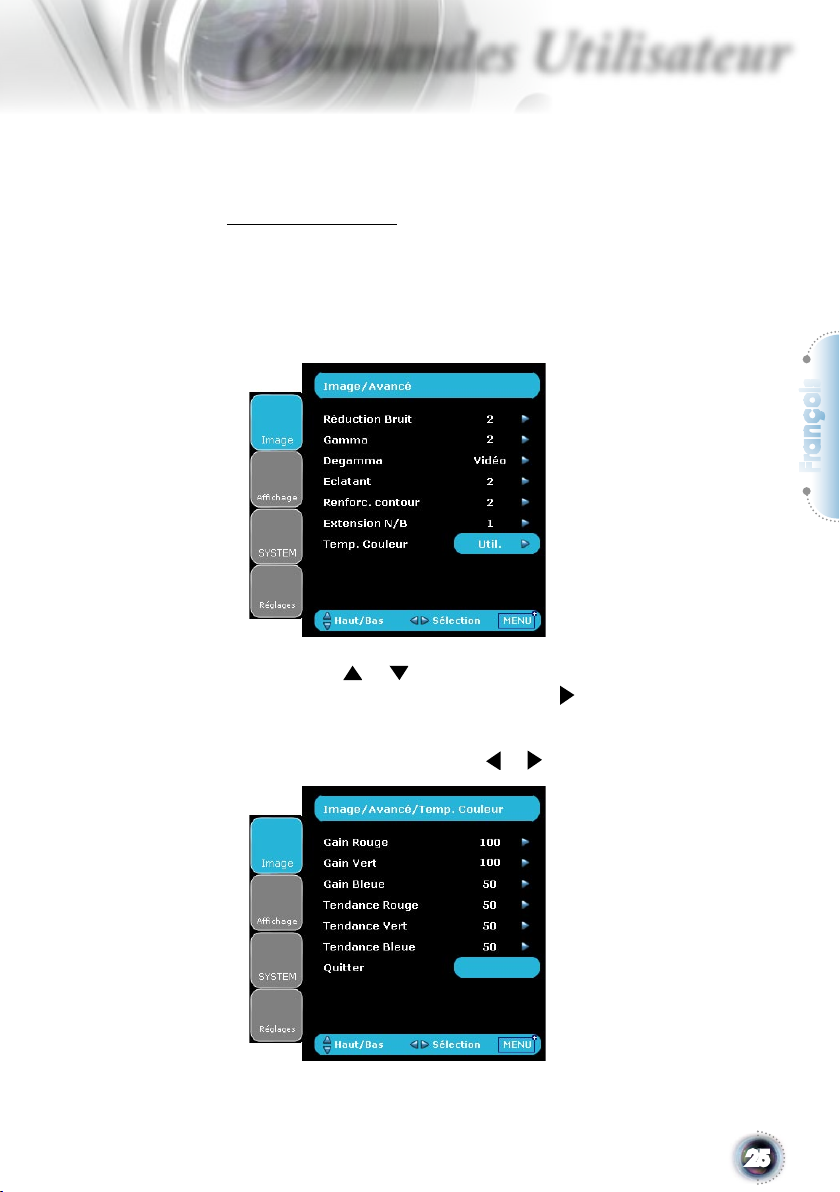

Image ................................................................................................................... 22

Affichage .............................................................................................................. 26

Réglages .............................................................................................................. 29

System ................................................................................................................. 32

Appendices ..........................................................................................36

Dépannage ..................................................................................................36

Problèmes d’Image .............................................................................................. 36

Problèmes d’Intermission .....................................................................................38

Indication de l’Etat du Projecteur ......................................................................... 39

Problèmes liés à la Télécommande ..................................................................... 40

Remplacement de la lampe .........................................................................41

Modes de Compatibilité ...............................................................................42

Commandes RS232 et Liste des Fonctions du Protocole RS232 ...............43

Installation au plafond .................................................................................46

Les bureaux d’Optoma dans le monde .......................................................47

Avis concernant les Réglementations & la Sécurité ....................................49

François

1

Notice d’utilisation

Consignes de Sécurité

Le symbole éclair avec une tête en forme de flèche à l’intérieur d’un
triangle équilatéral, est destiné à alerter l’utilisateur de la présence de
tensions dangereuses non isolées à l’intérieur du produit. Ces tensions
peuvent être d’une puissance suffisante pour constituer un risque
d’électrocution pour les individus.

Le point d’exclamation dans un triangle équilatéral a pour but d’alerter
l’utilisateur de la présence d’importantes instructions de fonctionnement
et de maintenance (entretien) dans les documents accompagnant
l’appareil.

AVERTISSEMENT: POUR REDUIRE LES RISQUES D’INCENDIE OU

D’ELECTROCUTION, NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A
L’HUMIDITE. DE HAUTES TENSIONS DANGEREUSES SONT PRESENTES A
L’INTERIEUR DU MONITEUR. NE PAS OUVRIR LE BOITIER. POUR TOUTE
REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNICIEN

QUALIFIE.

Limites d’émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des
Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de Sécurité Importantes

1. Lisez ces consignes avant d’utiliser ce projecteur.

2. Conservez ces consignes pour des références ultérieures.

3. Suivez toutes les consignes.

4. Effectuez l’installation en accord avec les instructions du constructeur.

A. Ne pas obstruer les ouvertures de ventilation

Pour assurer un fonctionnement fiable du projecteur et le protéger

contre la surchauffe, installez le projecteur dans une position et dans un
emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer
le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui
pourraient obstruer les ouvertures de ventilation. Ne pas l’installer dans
un endroit fermé tel qu’une bibliothèque ou une commande pouvant
empêcher la circulation d’air à travers les ouvertures de ventilation.

B. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité.

Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le
projecteur à la pluie ou à l’humidité.

C. Ne pas installer à proximité de sources de chaleur telles que les

radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils
(y compris les amplificateurs) produisant de la chaleur.

5. Nettoyez uniquement avec un chiffon sec.

6. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.

7. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Un
dépannage est nécessaire lorsque le projecteur a été endommagé d’une
façon quelconque, par exemple :

▀■ Lorsque le cordon d’alimentation ou la fiche sont endommagés.
▀■ Lorsqu’un liquide a été renversé sur l’appareil ou lorsque des objets

sont tombés dedans.

▀■ Le projecteur a été exposé à la pluie ou à l’humidité, lorsqu’il ne

fonctionne pas correctement ou lorsqu’il est tombé.
Ne pas tenter de réparer ce projecteur par vous-même. Ouvrir ou retirer
les couvercles pourrait vous exposer à des tensions dangereuses ou aux
d’autres dangers. Veuillez contacter Optoma pour connaître le centre de
service agréé près de chez vous.

8. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car
ils pourraient entrer en contact avec des points à haut voltage et court­circuiter des pièces entraînant des électrocutions ou des incendies.

9. Référez-vous au boîtier du projecteur pour les marques concernant la
sécurité.

10. Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à

2

l’exception d’un personnel de dépannage qualifié.

Lorsque la lampe

Note

Note

atteint sa durée de
vie, le projecteur ne se
rallumera pas tant que
le module de la lampe
n’est pas remplacé.
Pour remplacer la
lampe, suivez les
procédures qui
figurent dans la section
“Remplacement de la
lampe” en page 41.

Notice d’utilisation

Mise en Garde

Veuillez suivre tous les avertissements, les mises en
garde et les consignes recommandés dans ce guide
utilisateur.

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

▀■ Avertissement-

Ne pas regarder dans l’objectif du projecteur
lorsque la lampe est allumée. La clarté de la
lumière risque de vous abîmer les yeux.

Pour réduire les risques d’incendie ou
d’électrocution, ne pas exposer le projecteur à
la pluie ou à l’humidité.

Veuillez ne pas ouvrir et ne pas démonter le
projecteur car cela pourrait provoquer une
électrocution.

Lorsque vous changez la lampe, veuillez
laisser refroidir l’unité et suivez les consignes
de remplacement. Reportez-vous à la page 41.

Ce projecteur détectera automatiquement
la durée de vie de la lampe. Veuillez vous
assurer de changer la lampe lorsqu’il affiche
des messages d’avertissement.

Réinitialisez la fonction “Réinit. Lampe”
depuis le menu OSD “System/Paramètres
Lampe” après avoir changé le module de la
lampe (référez-vous à la page 35).

Lorsque vous éteignez le projecteur, veuillez
vous assurer que le cycle de refroidissement
est terminé avant de couper l’alimentation.
Laissez le projecteur 90 secondes pour qu’il
refroidisse.

Ne pas utiliser le protège-objectif lorsque le
projecteur est en cours de fonctionnement.

Lorsque la lampe atteint presque la fin de
sa durée de vie, le message “Remplacement
conseillé!” s’affichera à l’écran. Veuillez
contacter votre revendeur régional ou le
centre de service pour remplacer la lampe le
plus rapidement possible.

François

3

Notice d’utilisation

A faire :

▀■ Eteindre le produit avant tout nettoyage.
▀■ Utiliser un chiffon humidifié avec un détergent doux pour

nettoyer le boîtier de l’affichage.

▀■ Débrancher la fiche d’alimentation de la prise de courant si le

produit ne doit pas être utilisé pendant une longue période.

A ne pas faire :

▀■ Bloquer les fentes et les ouvertures sur l’unité qui servent à la

ventilation.

▀■ Utiliser des nettoyants, des cires ou des solvants abrasifs pour

nettoyer l’unité.

▀■ Utiliser dans les conditions suivantes :

- Une chaleur, un froid ou une humidité extrême.

- Dans des zones susceptibles de comporter un excès de

poussière et de saleté.

- A proximité de tout appareil générant un champ magnétique

puissant.

- Sous la lumière directe du soleil.

4

Notice d’utilisation

Avertissement de Sécurité pour les
Yeux

▀■ Evitez de regarder directement dans les faisceaux du

projecteur constamment.

▀■ Restez le moins souvent possible en face du faisceau. Eloignez

des faisceaux le plus possible.

▀■ Un bâton ou un pointeur laser est recommandé pour

l’utilisateur afin d’éviter de se trouver au milieu du faisceau.

▀■ Assurez-vous que votre projecteur est situé en dehors de

la ligne de vue de l’écran vers le public; de cette manière,
lorsqu’un présentateur regarde le public, il n’a pas également
à regarder la lampe du projecteur. La meilleure façon de faire
ceci est d’installer le projecteur au plafond plutôt qu’au sol ou
sur une table.

▀■ Lorsque le projecteur est utilisé dans une salle de classe,

surveillez convenablement les élèves lorsqu’on leur demande
de montrer quelque chose sur l’écran.

▀■ Afin de minimiser la consommation électrique de la lampe,

utilisez les rideaux pour diminuer le niveau de la lumière de
la pièce.

François

5

Présentation

Caractéristiques du Produit

Ce produit est un projecteur DLP® de 0,95 pouces à simple
puce1080p. Les caractéristiques sont remarquables, avec
notamment :

▀■ Technologie DLP® 1080p 16:9 native
▀■ Traitement vidéo 10-bits entier (décodage,

désentrelacement, mise à l’échelle, l’amélioration de
l’image et des couleurs)

▀■ Utilisation du cycle R/V/B/MASSE/R/V/B de la roue

de couleur à 7 segments

▀■ Puce processeur vidéo PixelWorks
▀■ Désentrelacement Définition Standard 480i/576i avec

une qualité de type studio et désentrelacement Haute
Définition 1080i

▀■ Compatibilité Vidéo:

▪ 480i-NTSC, NTSC4.43

TM

▪ 576i - PAL/PAL-M/PAL-N/SECAM
▪ Compatible SDTV (480i/p, 576i/p)
▪ Compatible HDTV (720p, 1080i/p)
▪ Signal RVB: Redimmensionnement HD, XGA, SVGA,

VGA

▀■ Compatible avec Macintosh
▀■ Télécommande IR complète avec rétroéclairage

▀■ Correction avancée du trapèze numérique vertical et

recadrage de l’image plein écran

▀■ Panneau de commandes facile d’utilisation
▀■ Technologie de purification de l’air O2AirTM Photo

Catalyst en cours d’homologation pour Optoma

▀■ HDMI & DVI avec la fonction HDCP.
▀■ HDMI(compatible HDMI 1.3) x2, DVI-I (compatible

HDMI 1.1, SCART, HDTV) x1, YPbPr (RCA) x1,
S-Vidéo x1, Composite x1

6

Présentation

Note

Note

Vue d’ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés
ci-dessous. Vérifiez-les pour vous assurer que votre unité
est complète. Contactez immédiatement votre fournisseur
s’il manque quoi que ce soit.

En raison des
différences entre les
applications pour
chaque pays, certaines
régions peuvent
avoir des accessoires
différents.

Projecteur avec

protège-objectif

Câble Composant RCA

pour YPbPr de 2,0m

Cordon d’alimentation

1,8m

Télécommande IR

Câble RS232 de 1,8m

Disponible en version européenne uniquement

Adaptateur RVB/

S-Vidéo Péritel

Adaptateur DVI vers

VGA

Câble VGA 1,8 m

Documentation :

Manuel Utilisateur



Carte de Garantie



Carte de Démarrage Rapide



François

2 x piles AA

7

Présentation

Vue d’ensemble sur le produit

Unité principale

10

11

1

2

3

4

5

5

10

7

6

7

8

7

5

1

10

9

1. Panneau de commandes

2. Bascule du zoom

3. Bague de variation de la focale

4. Bouton de l’élévateur (un de chaque côté)

5. Pieds élévateur

6. Objectif pour zoom

7. Récepteurs IR

8. Ports de connexion

9. Prise d’alimentation

10. Pied pour réglage de l’inclinaison

11. Bouche d’aération

8

Présentation

Panneau de commandes

1

1. Marche/Arrêt et Récepteur IR

2. DEL témoin de l’alimentation

3. DEL témoin de la lampe

4. DEL témoin de la température

5. Menu (Marche/Arrêt)

6. Quatre Touches de Sélection Directionnelles

7. Sélection de Source

8. Re-Sync

9. Entrée

2

5 7

6

43

8 9

François

9

Présentation

Ports de connexion

2 3 7

8

1. Connecteur Relais +12V

2. Connecteur Entrée Vidéo Composite

3. Connecteur d’entrée RS232

4. Connecteur Entrée S-Vidéo

5. Connecteur Entrée DVI-I (Numérique PC et DVI-HDCP)

6. Connecteur HDMI 1

7. Connecteur HDMI 2

8. Connecteur Entrée Vidéo Composant

9. Prise d’alimentation

10. Port de Verrouillage Kensington MicrosaverTM

6541

9

10

10

Télécommande

1. Alimentation
(Marche/Arrêt)

2. Contraste

3. Gamma

4. Mode Brillant

5. Déplacement Image

6. Entrée

7. Quatre Touches de
Sélection Directionnelles

8. Mode d’Affichage

9. Masque de Bords

10. Luminosité

11. Image AI

12. IRIS

13. Menu

14. Overscan

15. 4:3

16. 16:9

17. Source HDMI1

18. Source YPbPr

19. LBX

20. Natif

21. Source DVI

22. Source Vidéo Composite

23. Source HDMI2

24. S-Vidéo

Présentation

1

10

11

12

13

14

15

16

17

18

24

23

2

3

4

5

6

7

68

9

19

20

21

22

François

11

Installation

Note

Note

Connexion du Projecteur

Lecteur DVD Péritel

Sortie Relais +12V

Sortie vidéo

Lecteur DVD, Décodeur,

Récepteur HDTV

7

RVB

DVI

8

3

2

4

5

6

9

1

10

Sortie S-Vidéo

En raison des
différences entre les
applications pour
chaque pays, certaines
régions peuvent
avoir des accessoires
différents.

12

1. ..........................................................................................Cordon d’alimentation

2. ................................Adaptateur DVI vers VGA (Pour l’Europe uniquement)

3. ............................................................................................................ Câble RS232

4. ................................................Câble Vidéo Composite (Accessoire optionnel)

5. ...................................................................Câble Composant RCA pour YPbPr

6. .................................................................Câble S-Vidéo (Accessoire optionnel)

7. .....................Adaptateur Péritel RVB/S-Vidéo (Pour l’Europe uniquement)

8. ...........................................................Câble VGA (Pour l’Europe uniquement)

9. ....................................................................... Câble DVI (Accessoire optionnel)

10. .................................................................Câble HDMI (Accessoire optionnel)

Installation

Note

Note

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1. Retirez le protège-objectif. 

2. Assurez-vous que le cordon d’alimentation et le câble
de signal sont correctement connectés. La DEL Marche
deviendra rouge.

3. Allumez la lampe en pressant le bouton “ ” sur le panneau
de commandes.  Et la DEL d’alimentation deviendra
bleue.

L’écran de démarrage s’affichera dans environ 30 secondes.

La première fois que vous utiliserez le projecteur, vous
pouvez choisir votre langue préférée dans le menu rapide
une fois l’écran de démarrage affiché.

4. Allumez votre source (ordinateur de bureau, ordinateur
portable, lecteur vidéo etc.). Le projecteur détectera
automatiquement votre source dans le menu “Réglages” ;
vérifiez que l’option “Verr. Source” a été réglée sur “Arrêt”.

François

Allumez d’abord le
projecteur et ensuite
sélectionnez les sources
de signaux.

▀■ Si vous connectez plusieurs sources en même temps, pressez

le bouton “Source” sur le panneau de commandes ou la
touche de source directe sur la télécommande pour passer
de l’une à l’autre.

21

13

Installation

Mise hors tension du projecteur

1. Pressez le bouton “ ” pour éteindre la lampe du projecteur,
vous verrez un message s’afficher sur l’écran du projecteur.

Pressez à nouveau le bouton “ ” pour confirmer, autrement
le message disparaîtra après 5 secondes.

2. Les ventilateurs de refroidissement continuent de
fonctionner pendant environ 60 secondes pour le cycle
de refroidissement et la LED Marche clignotera en bleu.
Lorsque la DEL s’allume en rouge fixe, cela signifie que le
projecteur est entré en mode veille.

Si vous souhaitez rallumer le projecteur, vous devrez
attendre jusqu’à ce que le projecteur ait terminé le cycle de
refroidissement et qu’il soit passé en mode veille. Une fois
en mode veille, pressez simplement le bouton “ ” pour
redémarrer le projecteur.

3. Débranchez le cordon d’alimentation de la prise de courant
et du projecteur.

4. N’allumez pas le projecteur tout de suite après l’avoir mis
hors tension.

14

Témoin d’avertissement

▀■ Lorsque le témoin “LAMP (LAMPE)” clignote en rouge fixe,

le projecteur s’éteindra automatiquement. Veuillez contacter
votre revendeur régional ou le centre de service.
Reportez-vous à la page 47.

▀■ Lorsque le témoin “TEMP” clignote en rouge, cela signifie

que le projecteur a surchauffé. Le projecteur s’éteindra
automatiquement.

Dans des conditions normales, le projecteur se rallumera

une fois qu’il sera refroidi. Si le problème persiste, vous
devrez contacter votre revendeur régional ou le centre de
service. Reportez-vous à la page 47.

▀■ Lorsque le témoin “LAMP (LAMPE)” clignote en rouge, cela

signifie que le ventilateur est en panne. Veuillez contacter
votre revendeur régional ou le centre de service. Reportez­vous à la page 47.

Installation

Réglage de l’Image Projetée

Réglage de la Hauteur du Projecteur

Le projecteur est équipé d’un pied élévateur pour régler la
hauteur de l’image.

Pour faire monter l’image :

1. Appuyez sur le bouton de l’élévateur .

2. Faites monter l’image à l’angle de hauteur souhaité ,

relâchez ensuite le bouton pour verrouiller le pied de
l’élévation en position.

3. Utilisez les vis dans les pieds  pour régler précisément

l’angle d’affichage.

Pour faire descendre l’image :

1. Appuyez sur le bouton de l’élévateur.

2. Faites descendre l’image, puis relâchez le bouton pour
verrouiller le pied de l’élévateur en position.

3. Utilisez les vis dans les pieds  pour régler précisément
l’angle d’affichage.

François

Bouton élévateur

Pied pour réglage de l’inclinaison

1

2

Pieds élévateur

3

15

Installation

L

H'

H

(1920X1080)

A

B(1920X1080)

W0 (1920X1080)

W1 (1440X1080)

D(1920X1080)

Réglage du Zoom/Mise au point du Projecteur

Tournez la bascule du zoom pour faire un zoom avant ou
arrière. Pour faire la mise au point de l’image, faites tourner la
bague de variation de la focale jusqu’à ce que l’image soit claire.
Le projecteur effectuera la mise au point à des distances allant
de 1,5 à 12,0 mètres (4,9 à 39,4 pieds) et la taille de l’écran de
projection va de 0,775 m~ 7,62 m (30,5 pouces~300 pouces) en
mode 16:9 avec course mécanique.

Bascule du zoom

Bague de variation

de la focale

Réglage de la taille de l’image projetée

Vue Latérale Vue Frontale

16

Throw Ratio (TR) (Facteur de Projection) =1,85 comme Mode Large

A=6,25°

H'=L X tan(A) W1 (1440x1080)=W0 (1920x1080) X 0,75
H (1920x1080)=W0 (1920x1080) X 0,56 H (1440x1080)=W1 (1440x1080) X 0,75

Format

d’Affichage

16:9 (1920x1080) 6,25 22,47 245,73 132,83 74,72 26,90 152,40 60,00

4:3 (1440x1080) 6,25 22,47 245,73 99,62 74,72 26,90 124,53 49,03

Distance de Projection (M)

Taille d’écran

16:9 (pouce)

Taille d’écran 4:3

(pouce)

B
(1920x1080)=22,47°

A B

2,0 2,5 3,0 3,5 4,0 5,0 6,0

Max 48,8 61,0 73,3 85,5 97,7 122,1 146,5

Min 40,7 50,9 61,0 71,2 81,4 101,7 122,1

Max 39,9 49,9 59,9 69,8 79,8 99,8 119,7

Min 33,3 41,6 49,9 58,2 66,5 83,1 99,8

W0 (1920x1080)=L/TR

L

(cm)W (cm)H (cm)H’(cm)D (cm)D’(pouce)

Commandes Utilisateur

Panneau de Commandes et Télécommande

Il existe deux façons de contrôler les fonctions : Le Panneau de
Commandes et la Télécommande.

Utilisation du panneau de commandes

François

Marche/Arrêt

Source

Menu

Quatre Touches
de Sélection
Directionnelles

Enter (Entrée)
Re-Sync

Référez-vous à la section “Mise sous/
hors tension du projecteur” en pages
13-14.

Pressez “Source” pour choisir les sources
DVI, RVB, Composant-p, Composant-i,
S-Vidéo, Vidéo Composite, HDTV et
HDMI.

Pressez “Menu” pour lancer le menu
OSD. Pour quitter l’OSD, pressez de
nouveau “Menu”.

Utilisez pour choisir les
éléments ou effectuer les réglages pour
votre sélection.

Confirmez votre sélection d’élément.
Synchronise automatiquement le

projecteur sur la source d’entrée.

17

Commandes Utilisateur

Utilisation de la télécommande

Marche/Arrêt

Luminosité
Contraste

Image AI

Gamma

IRIS

Mode

Brillant

/

Déplacement

Edge Mask
(Masque de

Bords)

Mode

d’Affichage

Menu

Quatre Touches
de Sélection
Directionnelles

Entrèe

Overscan
(Surbalayage)

4:3

18

Référez-vous à la section “Mise sous/hors ten­sion du projecteur” en pages 13-14.

Règle la luminosité de l’image.

Contrôle le degré de différence entre les zones
les plus claires et les plus sombres de l’image.

Active et désactive la fonction Image AI. (voir
en page 32-33)

Il y a 10 courbes de gamma prédéfinies. Après
le démarrage initial et une fois le réglage
précis terminé, suivez les étapes du Réglage
du Gamma pour optimiser la sortie de votre
image.

Référez-vous à la fonction “IRIS” en page 33
pour plus d’informations.

Augmente la luminosité de l’image. (voir en
page 35).

Déplace la position de l’image projetée hori­zontalement.

Choisir “Marche” pour masquer quelques
pixels sur tous les bords de l’image affichée.
Activez la fonction Masque de Bords si la
source d’image comporte des erreurs de cod­age près un bordure de l’image affichée.

Sélectionnez le mode d’affichage parmi Ci­néma, Brillant, TV, sRVB et Utilisateur.

Pressez “Menu” pour lancer le menu OSD.
Pour quitter l’OSD, pressez de nouveau
“Menu”.

Utilisez pour choisir les éléments ou
effectuer les réglages pour votre sélection.

Confirmez votre sélection d’élément.
Masque quelques pixels sur chaque bord de

l’image affichée. Utilisez cette fonction pour
régler si la source d’image comporte des bruits
près un bordure de l’image affichée.

Réglez la taille de l’image sur un rapport
d’aspect de 4:3.

Commandes Utilisateur

16:9

Natif

LBX

DVI

HDMI1

HDMI2

YPbPr

Video (Vidéo)

S-Video
(S-Vidéo)

Réglez la taille de l’image sur un rapport
d’aspect de 16:9.

La source d’entrée sera affichée sans mise à
l’échelle.

Active la visualisation d’un film non optimisé
anamorphiquement à un format lettrebox
avec la largeur en plein écran. Une partie de
l’image originale sera perdue si le rapport
d’aspect de l’image est inférieur à 2,35:1.

Pressez “ DVI “ pour choisir la source Signal
Analogique ou Numérique à partir du
connecteur DVI.

Pressez “HDMI1” pour choisir la source à
partir du connecteur HDMI1.

Pressez “HDMI2” pour choisir la source à
partir du connecteur HDMI2.

Pressez “YPbPr” pour choisir la source vidéo
composant.

Pressez “Vidéo” pour choisir la source vidéo
composite.

Pressez “S-Vidéo” pour choisir la source
S-Vidéo.

François

19

Commandes Utilisateur

Menus d’affichage à l’écran

Le projecteur possède des menus d’affichage à l’écran qui vous
permettent d’effectuer des réglages d’image et de modifier
toute une gamme de paramètres. Le projecteur détectera

automatiquement la source.

Comment fonctionner

1. Pour ouvrir le menu OSD, pressez “Menu“ sur la télécommande ou

le panneau de commandes.

2 Lorsque l’OSD apparaît, utilisez les touches pour

sélectionner un élément dans le menu principal. Lors de la sélection
d’une page en particulier, pressez la touches ou “Entrée “ pour
entrer dans le sous-menu.

3. Utilisez les touches pour sélectionner l’élément souhaité et

réglez les paramètres avec les touches .

4. Sélectionnez l’élément suivant à régler dans le sous-menu et réglez

comme décrit ci-dessus.

5. Pressez “Entrée” ou “Menu” pour confirmer et l’écran retournera

au menu principal.

6. Pour quitter, pressez de nouveau “Menu”. Le menu OSD

disparaîtra et le projecteur enregistrera automatiquement les
nouveaux paramètres.

20

Menu principal

Sous-menu

Paramètres

3 Français

Réinit. Lam

p

e Oui/Non

Q

uitter

Arrêt

(0)/(

1~5

)

Arrêt(0)/(1~2

)

Marche(1)/Arrêt(0

)

Marche/Arrêt

Mode Brillan

t

Marche/Arrêt

SYSTEM|Paramètres Lampe

Heure Lampe

Ra

pp

el de Lam

pe

Fond d'écran Bleu foncé/Noir/Gris/Start Logo

Standard/LB

X

Motif de Test Grille/Motif Blanc/Aucun

Standard

Util.:Gain Rouge/Gain Vert/

Gain Bleue/Tendance Rouge/

Tendance Vert/Tendance Bleue

Froid

Couleur RGB/YCbCr

Format

Niveau Blanc/Niveau Noir/Saturation/Teint

e

16:9/4:3/LBX/Nati

f

Affichage

12V Tri

gger

Paramètres Lampe

Projection

Dé

p

lac. Image H

Tra

p

èze

V

Source

Overscan

Tem

p

. Couleur

De

g

amma

Chaud

Gamma

Film/Vidéo/Gra

phiq

ue/PC

Eclatan

t

Renforc. contou

r

Extension N/B

Cinéma/Brillant/TV/sRGB/Util.

Contraste

Luminosité

Couleur

Réduction Brui

t

Image Mode

Teinte

Ima

g

e|Avancé

Avancé

Netteté

Lan

g

ue

Verr. Source

Réglages

Mas

q

ue contour

English/Deutsch/Français/Italiano/Español/

Português/Polski/Nederlands/

/

Suomi/Svenska/Norsk/Dansk/

/

󰏠

󰚸





/

󰒫

󰟈





/





󰁈

/







HDMI 1/HDMI 2/DVI-Digital/DVI-Analog/

DVI-SCART/Component/S-Video/Video

Marche/Arrêt

Arrêt Auto

Dé

p

lac. Image

V

Phase/Suivi/Position H/Position

V

Gain Y/Gain Pb/Gain Pr/

Bias Y/Bias Pb/Bias Pr

Haute Altitud

e

Marche/Arrêt

Si

g

nal

Réinitialise

r

Image AI

Pos. MenuSYSTEM

Courant/Tout

IRIS Marche/

(

1~16)Arrêt

Marche/Arrêt

Commandes Utilisateur

Arborescence du menu

François

21

Commandes Utilisateur

Note

Note


Mode

Il existe de nombreux préréglages usine optimisés pour toute une
gamme de types d’images.

Cinéma: Pour le home cinéma.



Brillant: Pour l’image la plus brillante possible, utilisez cette



option si la lumière ambiante est disponible

Le “Mode Image

-->TV” supporte au­tomatiquement l’option
“Overscan” réglée
sur le niveau “2” par
défaut.

TV: Pour regarder des images TV numériques ou analogiques.



sRGB: Pour des couleurs standard.



Util.: Mémoriser les paramètres utilisateur.



Contraste

Le contraste contrôle le degré de différence entre les zones les
plus claires et les plus sombres de l’image. Le réglage du contraste
modifie la quantité de noir et de blanc dans l’image.

Appuyez sur pour diminuer le contraste.



Appuyez sur pour augmenter le contraste.



Luminosité

Règle la luminosité de l’image.

Appuyez sur pour assombrir l’image.



Appuyez sur pour éclaircir l’image.



22

Commandes Utilisateur

Couleur

Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs
pleinement saturées.

Appuyez sur pour diminuer la quantité de couleurs sur



l’image.
Appuyez sur pour augmenter la quantité de couleurs sur



l’image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur pour diminuer la quantité du vert sur l’image.



Appuyez sur pour augmenter la quantité du rouge sur



l’image.

Netteté

Règle la netteté de l’image.

Appuyez sur pour diminuer la netteté.



Appuyez sur pour augmenter la netteté.



François

23

Commandes Utilisateur

Note

Note

Image | Avancé

Réduction Bruit

La Réduction Adaptive du Bruit du film réduit la quantité des
bruits visibles sur des signaux entrelacés. Les valeurs peuvent aller

de “0” à “5”. (0:Arrêt)

Gamma

Cette unité est livrée avec 10 courbes de gamma prédéfinies. Après
le démarrage initial et une fois le réglage précis terminé, suivez
les étapes du Réglage du Gamma pour optimiser la sortie de votre
image.

Degamma

Ceci vous permet de choisir une table degamma qui a été réglée
précisément pour délivrer la meilleure qualité d’image pour la sortie.

Film: Pour le home cinéma.



Vidéo: Pour la source vidéo ou TV.



Graphique: Pour la source image.



PC: Pour la source ordinateur ou PC.



Eclatant

Ce paramètre réglable utilise un nouvel algorithme de traitement des
couleurs et des améliorations permettant d’augmenter la vivacité de

La fonction “Exten­sion N/B” ne sera pas
disponible lorsque
la source est réglée
sur HDMI, RVB
Analogique ou Numéri­que via le port DVI.

24

manière significative. Les valeurs peuvent aller de “0” à “3”.

Renforc. Contour

Il y a 3 modes prédéfinis et 1 mode utilisateur pour le filtre
d’amélioration des contours avancé. Vous pouvez facilement passer
d’un mode à l’autre pour obtenir des effets différents. (0:Arrêt)

Extension N/B

L’Extension Noir et Blanc peut élargir les niveaux noir et blanc
permettant d’augmenter automatiquement le contraste de l’image

Commandes Utilisateur

envoyée. Cette unité dispose de 2 modes préréglés permettant à
l’utilisateur de passer de l’un à l’autre pour obtenir différents effets
d’image. (0:Arrêt /1:Marche)

Temp. Couleur

Règle la température des couleurs. A une température “froid”,
l’écran apparaît plus froid ; à une température “chaud”, l’écran
apparaît plus chaud.

1) Pour un réglage en mode Utilisateur, choisissez “Util.” puis

pressez “Entrée” pour sélectionner l’élément de réglage
souhaité.

François

2) Utilisez “ ”, “ ” pour mettre l’élément de réglage en

évidence, puis pressez “Entrée” ou “ ” pour le sélectionner.
Le Menu disparaîtra et seulement une barre de réglage
apparaîtra.

3) Utilisez les touches flèche “ ”, “ ” pour régler l’image.

25

Commandes Utilisateur

Affichage

Format

Utilisez cette fonction pour choisir le format d’image souhaité.

4:3: Ce format est destiné aux sources d’entrée 4x3 non avancées



pour TV à grand écran.
16:9: Ce format est destiné aux sources d’entrée 16x9, par



exemple les HDTV et DVD avancées pour TV à grand écran.
Natif: Ce format affiche l’image originale sans aucune mise à



l’échelle.

26

Signal d’entrée

Zone d’affichage
Zone image

Affichage à l’écran

(*) Chaque E/S dispose

Note

Note

d’un réglage de “Over­scan” différent.

(*) Le “Mode Image

-->TV” peut automa­tiquement régler
l’option “Overscan”
comme niveau “2”.

(*) Les fonctions
“Overscan” et “Masque
contour” ne peuvent
pas fonctionner simul­tanément.

(*) L’option “Dé­plac. Image H” n’est
disponible que dans
les formats “4:3” et
“Natif”. Si la source est
de 1080i/p, l’option
“Déplac. Image H”
n’est disponible que
dans le format “4:3”.

Commandes Utilisateur

LBX: Ce format est pour une source de format letterbox non



16x9 et pour les utilisateurs qui utilisent des objectifs 16x9
pour afficher un format d’image de 2,35:1 en utilisant une
résolution pleine.

Les informations détaillées concernant le mode LBX:

1. Certains DVDs Letter-Box ne sont pas compatibles avec les

TVs 16x9. Dans de tels cas, l’image aura l’air incorrecte si
affichée en mode 16:9.

Pour résoudre ce problème, veuillez essayer d’utiliser le
mode 4:3 pour regarder cette sorte de DVDs.

Cependant si le contenu n’est pas au format 4:3, il y aura
des barres noires autour de l’image dans un affichage 16:9.
Pour ce type de contenu, vous pouvez utiliser le mode LBX
pour que l’image occupe le plus possible l’affichage 16x9.

2. Si vous utilisez un objectif 16x9 externe, ce mode

LBX vous permet également de regarder un contenu
2,35:1 (comprenant les sources de film DVD et HDTV
Anamorphotics) dont la largeur anamorphotic supportée
est améliorée pour l’affichage 16x9 dans une image 2,35:1
large.

Dans de tels cas, il n’y a pas de barres noires, la lampe à
pleine puissance et la résolution verticale sont utilisées
totalement pour obtenir des effets de visualisation
maximum.

Sauf avec ces deux cas, l’utilisateur doit utiliser les modes
16:9 et 4:3 pour la plupart des visualisations.

Overscan

La fonction surbalayage permet d’éliminer les bruits dans une
image vidéo. Surbalaye l’image pour éliminer le bruit de codage

vidéo sur le bord de la source vidéo.

Masque contour

Pressez pour réduire la taille d’une image.



Pressez pour agrandir une image sur l’écran de projection.



Déplac. Image H

Déplace la position de l’image projetée horizontalement.

Déplac. Image V

Déplace la position de l’image projetée verticalement.

François

27

Commandes Utilisateur

Trapèze V

Pressez ou pour régler verticalement la distorsion d’image et
créer une image plus carrée.

28

Commandes Utilisateur

Réglages

Langue

Choisissez le menu OSD multilingue. Pressez ou pour passer
au sous-menu puis utilisez les touches ou pour sélectionner
votre langue préférée. Pressez “ Sélection (Entrée) “ pour terminer
votre sélection.

Source

Active les sources d’entrée. Pressez ou pour passer au menu
suivant illustré ci-dessous puis utilisez ou pour sélectionner.
Pressez “ Sélection (Entrée) “ pour terminer votre sélection. Le
projecteur ne recherchera pas les entrées désélectionnées.

Verr. Source

Lorsque cette fonction est désactivée, le projecteur recherchera
d’autres signaux si le signal d’entrée courant est perdu. Lorsque
cette fonction est activée, il recherchera le port de connexion
spécifié.

François

29

Commandes Utilisateur

Note

Note

Haute Altitude

Choisissez “Marche” pour activer le mode Haute Altitude. Fait
fonctionner les ventilateurs à pleine vitesse en continu pour
permettre un bon refroidissement de haute altitude du projecteur.

Arrêt Auto

Définit l’intervalle de l’arrêt automatique du système s’il n’y a pas
d’entrée de signal reçu. (en minutes)

Source RVB Source HDTV Source Vidéo

Signal

Phase : Modifie la fréquence des données d’affichage pour



correspondre à la fréquence de la carte graphique de votre
ordinateur. S’il y a une barre verticale vacillante, utilisez cette
fonction pour effectuer un réglage.

Suivi : Synchronise la fréquence du signal de l’affichage avec



la carte graphique. Si l’image est instable ou vacillante, utilisez
cette fonction pour corriger le problème.

L’option “Signal” ne
sera pas disponible
lorsque la source est
réglée sur HDMI ou
DVI-D.

Position H : Règle la position horizontale.



Position V : Règle la position verticale.



Niveau Blanc : Permet à l’utilisateur de régler le Niveau Blanc



lors de la réception des signaux S-Vidéo ou Vidéo/CVBS.
Niveau Noir : Permet à l’utilisateur de régler le Niveau Noir lors



de la réception des signaux S-Vidéo ou Vidéo/CVBS.
Saturation : Règle une image vidéo depuis le noir et blanc



jusqu’à des couleurs pleinement saturées. Pressez pour
diminuer la quantité de couleurs sur l’image. Pressez pour
augmenter la quantité de couleurs sur l’image.

30

Commandes Utilisateur

Teinte : Règle la balance des couleurs du rouge et du vert.



Pressez pour diminuer la quantité du vert sur l’image. Pressez

pour augmenter la quantité du rouge sur l’image.

Gain Y : Règle le gain Y.



Gain Pb : Règle le gain Pb.



Gain Pr : Règle le gain Pr.



Bias Y : Règle le biais Y.



Bias Pb : Règle le biais Pb.



Bias Pr : Règle le biais Pr.



Couleur

Sélectionner un type de matrice de couleur approprié entre RVB et
YCbCr.

Réinitialiser

Réinitialise les réglages et les paramètres aux valeurs d’usine par
défaut.

Courant : Réinitialise les paramètres du menu actuels aux



valeurs d’usine par défaut.
Tout : Réinitialise les paramètres de tous les menus aux valeurs



d’usine par défaut.

François

31

Commandes Utilisateur

System

Pos. Menu

Choisissez la position du menu sur l’écran d’affichage.

Projection

Bureau Avant



Le paramètre d’usine par défaut.

32

Bureau Arrière



Quand vous sélectionnez cette fonction, le projecteur renverse
l’image de manière à ce que vous puissiez projeter depuis
l’arrière d’un écran translucide.

Avant Plafond



Quand vous sélectionnez cette fonction, le projecteur retourne
l’image pour une projection depuis plafond.



Plafond Arrière

Quand vous sélectionnez cette fonction, le projecteur renverse
l’image et la retourne. Vous pouvez projeter depuis l’arrière vers
un écran translucide avec une projection depuis le plafond.

Image AI

Image AI permet d’améliorer le contraste de l’image en optimisant
la luminosité de la lampe en fonction du contenu de l’image.

Marche: Le gestionnaire de performances d’image dynamique



est actif en permettant un plus grand plaisir de visualisation

Commandes Utilisateur

du film avec la révélation des détails les plus sombres tout en
conservant une image vive et brillante.

Arrêt: Le gestionnaire de performances d’image dynamique est



en mode veille.

IRIS

La fonction IRIS permet de régler le contraste de manière optique en
ouvrant et en fermant l’ouverture de l’objectif. Elle est réglable sur
Arrêt (Fermer) ou Marche (Ouvrir).
Lorsque vous pressez le bouton IRIS, le réglage courant apparaîtra.
Lorsque vous pressez une nouvelle fois ce bouton lors de l’affichage
du réglage, vous pourrez changer le réglage. Il faut environ 6
secondes à l’iris pour basculer entre les états Arrêt(0) et Marche(1-

16).

1-16: Lorsque le mode « 1-16 niveaux » est sélectionné, les



niveaux noirs de l’image sont reproduits avec plus d’éclat bien
que la luminosité soit diminuée. Il y a 16 niveaux de réglage.

0: Lorsque le mode « Niveau 0 » est sélectionné, l’image devient



plus brillante.

Motif de Test

Affiche un motif de test. Trois options sont disponibles : Grille,
Motif Blanc et Aucun.

Fond d’écran

Utilisez cette fonction pour afficher un écran “Bleu foncé”, “Noir”,
“Gris” ou “Start Logo” lorsque aucun signal n’est disponible.

François

33

Commandes Utilisateur

12V Trigger

Standard: Si vous avez sélectionné “Standard”, le déclencheur



12V enverra 12V lorsque le projecteur est mis sous tension.

LBX: Lorsque le Trigger 12V est réglé sur “LBX” --



1. Si le format est réglé sur “LBX”, le port trigger 12V enverra
12V.

2. Si le format est réglé sur “4:3”, “16:9” ou “Natif”, le port
trigger 12V n’enverra pas 12V et il sera de 0V.

34

Commandes Utilisateur

System|

Paramètres Lampe

Heure Lampe

Affiche le cumul des durées de fonctionnement de la lampe.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le
message d’avertissement lorsque le message de changement de
lampe s’affiche. Le message apparaîtra 30 heures avant la fin de sa
durée de vie.

Mode Brillant

Choisissez “Marche” pour augmenter la luminosité. Choisissez
“Arrêt” pour revenir au mode normal.

Réinit. Lampe

Réinitialise le décompte des heures de vie de la lampe après l’avoir
remplacée.

François

35

Appendices

Note

Note

Dépannage

Si vous avez des problèmes avec le projecteur,
référez-vous aux informations suivantes. Si des problèmes
persistent, contactez votre revendeur régional ou le centre
de service. (reportez-vous à la page 47 pour les détails)

Problèmes d’Image

Aucune image n’apparaît à l’écran

Assurez-vous que tous les câbles et les connexions électriques sont



connectés correctement et fermement selon les descriptions dans la
section “ Installation “.

Assurez-vous que les broches des connecteurs ne sont pas tordues



ou cassées.

Vérifiez si la lampe de projection a été correctement installée.



Veuillez vous référer à la section “ Remplacement de la lampe”.

Assurez-vous d’avoir retiré le protège-objectif et que le projecteur



est sous tension.

Image affichée partiellement, en défilement ou incorrecte

Pressez “ Re-Sync” sur le panneau de commandes.



Si vous utilisez un ordinateur:



Pour Windows 95, 98, 2000, XP :

1. A partir de l’icône “ Poste de travail”, ouvrez le dossier

(*) Les résolutions:
1920 x 1080 i/p
HDMI et 1920 x 1080
i composants sont
recommandées pour ce
projecteur.

“Panneau de commandes” et double-cliquez sur l’icône
“Affichage”.

2. Sélectionnez l’onglet “Paramètres”.

3. Vérifiez que le réglage de votre résolution d’affichage est
inférieur à UXGA (1600 x 1200). (*)

4. Cliquez sur le bouton “ Propriétés Avancées”.

Si le projecteur ne projète toujours pas toute l’image, vous devez
également changer l’affichage du moniteur que vous utilisez.
Référez-vous aux étapes suivantes.

5. Vérifiez que le réglage de la résolution est inférieur ou égal à
UXGA (1600 x 1200). (*)

36

(*) Les résolutions

Note

Note

: 1920 x 1080 i/p
HDMI et 1920 x 1080
i composants sont
recommandées pour ce
projecteur.

Appendices

6. Sélectionnez le bouton “Changer” sous l’onglet “Moniteur”.

7. Cliquez sur “ Afficher tous les périphériques”. Ensuite
sélectionnez “Types de moniteur standard” sous la boîte SP,
choisissez le mode de résolution dont vous avez besoin sous
“Modèles”.

8. Vérifiez que le réglage de résolution de l’affichage du moniteur
est inférieur ou égal à UXGA (1600 x 1200). (*)

Si vous utilisez un Ordinateur Portable:



1. Suivez d’abord les étapes ci-dessus pour régler la résolution de
l’ordinateur.

2. Appuyez sur les paramètres de bascule de la sortie. Exemple:
[Fn]+[F4]

Compaq=> [Fn]+[F4]
Dell => [Fn]+[F8]
Gateway=> [Fn]+[F4]
IBM=> [Fn]+[F7]

Mac Apple:
Préférences système -->Affichage-->Disposition-->Affichage
miroir

Si vous avez des difficultés pour changer les résolutions ou si votre



moniteur se bloque, redémarrez tout l’équipement, y compris le
projecteur.

L’écran de l’ordinateur portable ou de l’ordinateur

Hewlett
Packard
NEC=> [Fn]+[F3]
Toshiba => [Fn]+[F5]

=> [Fn]+[F4]

PowerBook n’affiche pas de présentation

Si vous utilisez un ordinateur portable:



Certains ordinateurs portables peuvent désactiver leurs propres
écrans lorsqu’un second appareil d’affichage est utilisé. Chaque
machine se réactive d’une façon différente. Référez-vous au manuel
de votre ordinateur pour des informations détaillées.

Image instable ou vacillante

Utilisez la fonction “Suivi” pour fixer le problème. Reportez-vous à



la page 30 pour plus d’informations.

Changez les paramètres de couleur du moniteur sur votre



ordinateur.

L’image comporte une barre verticale vacillante

Utilisez la fonction “Phase” pour effectuer le réglage. Reportez-



vous à la page 30 pour plus d’informations.

Vérifiez et reconfigurez le mode d’affichage de votre carte



graphique pour la rendre compatible avec le projecteur.

François

37

Appendices

L’image est floue

Assurez-vous d’avoir retiré le protège-objectif.



Réglez la bague de variation de la focale sur l’objectif du projecteur.



Assurez-vous que l’écran de projection est à une distance



obligatoire comprise entre 4,9 et 39,4 pieds (de 1,5 à 12,0 mètres)
du projecteur. Reportez-vous à la page 16.

L’image est étirée lors de l’affichage d’un DVD 16:9

Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9,
le projecteur affichera la meilleure image au format 16:9 du côté
projecteur.
Si vous regardez un DVD au format LBX, veuillez changer le format
pour LBX dans l’OSD du projecteur.
Si vous regardez un DVD au format 4:3, veuillez changer le format
pour 4:3 dans l’OSD du projecteur.
Si l’image est toujours étirée, vous devez également régler le rapport
d’aspect en vous référant à ce qui suit :

Veuillez configurer le format d’affichage pour un rapport d’aspect



16:9 (large) sur votre lecteur DVD.

L’image est trop petite ou trop large

Réglez le levier du zoom sur le dessus du projecteur.



Rapprochez ou éloignez le projecteur de l’écran.



Pressez les boutons [ 4:3], [ 16:9], [ LBX], [ Natif] sur



la télécommande ou [Menu] sur le panneau du projecteur, allez
sur “Affichage-->Format”. Essayez différents réglages.

Des bords de l’image sont inclinés:

Si possible, repositionnez le projecteur de manière à ce qu’il soit



centré par rapport à l’écran et au-dessous de celui-ci.

Utilisez “Affichage -->Trapèze V” de l’OSD pour effectuer un



réglage.

L’image est renversée

Sélectionnez “System-->Projection” dans l’OSD et réglez la



direction de projection.

38

Problèmes d’Intermission

Le projecteur arrête de répondre aux commandes.

Si possible, éteignez le projecteur puis débranchez le cordon



d’alimentation et attendez au moins 20 secondes avant de
reconnecter l’alimentation.

Lumière fixe =>

Note

Note

Aucune lumière =>

Appendices

La lampe grille ou émet un claquement

Quand la lampe atteint la fin de sa durée de vie, elle grillera,



éventuellement avec un fort bruit de claquage. Si cela arrive, le
projecteur ne se rallumera pas tant que le module de lampe n’est
pas remplacé. Pour remplacer la lampe, suivez les procédures qui
figurent dans la section “Remplacement de la lampe” en page 41.

Indication de l’Etat du Projecteur

Etats des DELs

Message

Etat Veille
(cordon

d’alimentation
d’entrée)

Mise sous tension
(préchauffage)

Mise sous tension
et Allumage de
l’Ampoule

Hors tension
(Refroidissement)

Erreur
(panne de la lampe)

Erreur
(Panne thermique)

Erreur
(Panne du
ventilateur )

Erreur (surchauffe)

DEL

d’Alimentation

(Rouge)

DEL

d’Alimentation

(Bleue)

Clignotement

Clignotement

DEL de la
tempéra-

ture

Clignotement

Clignotement

DEL de la

lampe

François

Rappels de message

Panne ventilateur:



39

Appendices

Surchauffe :



Remplacement de la lampe:



Problèmes liés à la Télécommande

Si la télécommande ne fonctionne pas

Vérifiez que l’angle de fonctionnement de la télécommande est de



+/-22,5° environ.

Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le



projecteur. Placez-vous à une distance de moins de 6 m (20 pieds)
du projecteur.

Assurez-vous que les piles sont insérées correctement.



Vérifiez si les piles sont épuisées. Si c’est le cas, remplacez les piles



faibles de la télécommande.

40

Appendices

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la
lampe. Lorsque la lampe atteint presque la fin de sa durée de vie,

vous verrez un message d’avertissement.

Avertissement : Le
compartiment de la
lampe est chaud !
Laissez-le refroidir
avant de changer la
lampe !

Avertissement : Pour
réduire les risques de
blessures corporelles,
ne faites pas tomber
le module de la lampe
et ne touchez pas
l’ampoule de la lampe.
L’ampoule risque de se
briser et de provoquer
des blessures si elle
tombe.

Une fois que vous voyez ce message, veuillez contacter votre
revendeur régional ou le centre de service pour changer la lampe le
plus rapidement possible. Assurez-vous que le projecteur a refroidi
pendant au moins 30 minutes avant de changer la lampe.

1

2

4

Procédure de remplacement de la lampe :

1. Mettez le projecteur hors tension en appuyant sur le bouton

Alimentation.

2. Laissez le projecteur refroidir pendant au moins 30 minutes.

3. Débranchez le cordon d’alimentation.

4. Utilisez un tournevis pour retirer les vis du couvercle.

5. Poussez vers le haut et retirez le couvercle.

6. Retirez les 2 vis du module de la lampe.

7. Retirez le module de la lampe. 

Pour replacer le module de la lampe, suivez les étapes
précédentes dans l’ordre inverse.

8. Rallumez le projecteur et effectuez la fonction “ Réinit.

Lampe” une fois que le module de la lampe est changé.
Réinitialisation de la Lampe: (i)Pressez “Menu” -> (ii) Sélec­tionnez “System” -> (iii) Sélectionnez “Paramètres Lampe”

-> (iv)Sélectionnez “Réinit. Lampe -> (v)Sélectionnez “Oui”.

François

3

41

Appendices

Note

Note

Modes de Compatibilité

Remarque : “*”image
d’ordinateur
compressée.

Mode Résolution

VESA SVGA 800 x 600 60
VESA SVGA 800 x 600 72
VESA SVGA 800 x 600 75

VESA XGA 1024 x 768 60
VESA XGA 1024 x 768 70
VESA XGA 1024 x 768 75

VESA XGA 1024 x 768 85
VESA WXGA 1280 x 720 60
VESA WXGA 1280 x 768 60
VESA WXGA 1280 x 768 72
VESA WXGA 1280 x 768 85

HD 1280 x 720 60
HD 1280 x 720 72

VESA SXGA+ 1400 x 1200 60

VESA UXGA 1600 x 1200 60

* HD 1920 x 1080 24
* HD 1920 x 1080 60

* MAC 1152 x 870 75,06

MAC G4 640 x 480 60

MAC G4 1024 x 768 75

Fréquence V.

(Hz)

Analogique Numérique

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

42

Appendices

Commandes RS232 et Liste des
Fonctions du Protocole RS232

Assignation des broches RS232

3

5

1

François

9

N°de
Broche

1 NC __
2 RXD ENTREE
3
4 NC __
5 MASSE __
6 NC __
7 NC __
8 NC __
9 NC __

Nom E/S (depuis le côté projecteur)

TXD

6

SORTIE

43

Appendices

Interface: 9 fils RS-232C

ACK par défaut:

Terminateur:

Débit en bauds: 115200

Bit de Données: 8
Parité: aucune
Bits d’Arrêt: 1
Contrôle de Flux : aucun

Affiché comme

Affiché comme

Commande

Terminateur 1

En-tête

Vide

Code d’adresse

En-tête de commande

Vide

Terminateur 2

Mode Silence/OSD

Définir/Obtenir

Description de la fonction

Description de la fonction

Sous tension ACK par défaut

Terminateur 1

Terminateur 2

Définir/Obtenir

Mode Silence/OSD

A C K

OKOKOKOKOK

<CR ><LF >-- s

Vide

Commande

A

C K

* 0 IR 002 * 0 IR <CR> -- s Hors tension

ACK par défaut

* 0 IR 008 * 0 IR <CR> O s Menu

ACK par défaut

* 0 IR 009 * 0 IR <CR> O s Haut

ACK par défaut

* 0 IR 010 * 0 IR <CR> O s Bas

ACK par défaut

* 0 IR 011 * 0 IR <CR> O s Droite

ACK par défaut

* 0 IR 012 * 0 IR <CR> O s Gauche

ACK par défaut

* 0 IR 013 * 0 IR <CR> O s Entrer

ACK par défaut

* 0 IR 014 * 0 IR <CR> -- s Source

ACK par défaut

* 0 IR 015 * 0 IR <CR> -- s Re-Sync

ACK par défaut

* 0 IR 016 * 0 IR <CR> -- s Source: DVI_Numérique

ACK par défaut

* 0 IR 017 * 0 IR <CR> -- s Source: HDMI 1

ACK par défaut

* 0 IR 018 * 0 IR <CR> -- s Source: Vidéo Composite

ACK par défaut

* 0 IR 019 * 0 IR <CR> -- s Source: S-Vidéo

ACK par défaut

* 0 IR 020 * 0 IR <CR> -- s Source: DVI_Analogique

ACK par défaut

* 0 IR 025 * 0 IR <CR> -- s Rapport d'Aspect 16 :9

ACK par défaut

* 0 IR 026 * 0 IR <CR> -- s Rapport d'Aspect 4 :3

ACK par défaut

* 0 IR 027 * 0 IR <CR> O s Rapport d'Aspect letterbox

ACK par défaut

* 0 IR 028 * 0 IR <CR> O s Rapport d'Aspect 1:1

ACK par défaut

* 0 IR 030 * 0 IR <CR> S s Verr. Source Activé

ACK par défaut

* 0 IR 031 * 0 IR <CR> S s Verr. Source Désactivé

ACK par défaut

002

008

013

014

009

031

028

030

019

C
O
M
H

B

C
O
M

010

011

012

027

025

020

H
E
A
D B

A
D
D
R

B

T
E
R
M

2

S

I
L
N

017

026

015

S

I
L
N

018

016

"*000<CR": Réception OK
"*000<CR": Commande invalide

<LF> = 0Ah = "\r"
<CR> = 0Dh = "\n"

s
/
g

T
E
R
M

2

OKOKOKOKO

K

T
E
R
M

1

s
/
g

T
E
R
M

1

Liste des Fonctions du Protocole RS232

44

A

CK

s
/
g

T
E
R
M

2

T
E
R
M

1

S

I
L
N

H
E
A
D B

A
D
D
R

B

C
O
M
H

B

C

O
M

* 0 IR 035 * 0 IR <CR> -- s Luminosité

ACK par défaut

* 0 IR 036 * 0 IR <CR> -- s Contraste

ACK par défaut

* 0 IR 037 * 0 IR <CR> -- s Teinte

ACK par défaut

* 0 IR 038 * 0 IR <CR> -- s Couleur

ACK par défaut

* 0 IR 039 * 0 IR <CR> -- s Déplacement Supérieur d’Image

ACK par défaut

* 0 IR 040 * 0 IR <CR> -- s Déplacement inférieur d’Image

ACK par défaut

* 0 IR 041 * 0 IR <CR> -- s Mode

ACK par défaut

* 0 IR 042 * 0 IR <CR> -- s Masque de Bords (surbalayage)

ACK par défaut

* 0 IR 043 * 0 IR <CR> -- s Surbalayage (zoom)

ACK par défaut

* 0 IR 046 * 0 IR <CR> O s Déplacement Supérieur Trapèze

ACK par défaut

* 0 IR 047 * 0 IR <CR> O s Déplacement inférieur Trapèze

ACK par défaut

* 0 IR 048 * 0 IR <CR> O s Déplacement gauche d’Image

ACK par défaut

* 0 IR 049 * 0 IR <CR> O s Déplacement droit d’Image

ACK par défaut

* 0 IR 050 * 0 IR <CR> -- s Source: HDMI 2

ACK par défaut

* 0 IR 801 * 0 IR <CR> -- g Obtenir la Durée de la Lampe

*002 xxxx

x

La plage de xxxxx va de
0 à 99999.

* 0 IR 802 * 0 IR <CR> -- g Accéder à la Source Vidéo

xx signifi

e

xx signifi

e

00: Mode Brillant désactiv

é

01: Mode Brillant

00: pas de sourc

e

01: DVI_Numériqu

e

02: HDMI

1
03: Vidéo Composite
04: S-Vidéo
05: DVI_Analogique
06: Vidéo composant
07: HDMI

2
08: Test

* 0 IR 803 * 0 IR <CR> -- g Obtenir l'Etat de la Lampe

* 0 IR 804 * 0 IR <CR> -- g Accéder à l’Etat du Projecteur

xx signifie que le projecteur est dans l’état
00: Mode Veille
01: Sous tension
03: Ventilation en cours ou coupée
04: Erreur de la lampe
05: Erreur thermiqu

e

050

042

040

041

036

037

038

039

035

802

803

804

043

048

049

046

047

C
O
M
H

B

C
O
M

801

H
E
A
D B

A
D
D
R

B

s
/
g

T
E
R
M

1

Retour Remarque

*003 xx

*004 xx

*005 xx

Affiché comme

Affiché comme

En-tête

Vide

Code d’adresse

Vide

En-tête de commande

Vide

Commande

Terminateur 1

Terminateur 2

Mode Silence/OSD

Définir/Obtenir

Description de la fonction

En-tête

Vide

Code d’adresse

Vide

En-tête de commande

Vide

Commande

Terminateur

Définir/Obtenir

Description de la fonction

Appendices

François

45

Appendices

Min. 610.60mm

(24.04")

/ Max.

850.60mm

(33.49")

410.99mm
(16.18")

185.00mm

(7.28")

106.00mm

(4.17")

310.62mm

(12.23")

200.00mm
(7.87")

100.00mm
(3.94")

82.50mm

(3.25")

(3.25")

82.50mm

Note

Note

Installation au plafond

1. Pour éviter d’endommager votre projecteur, veuillez

2. Si vous souhaitez utiliser un autre dispositif de fixation

Veuillez noter que des
dommages suite à une
mauvaise installation
annuleront la garantie.

Avertissement :

1. Si vous achetez
un kit de fixation

autre fabriquant,

au plafond d’un

assurez-vous qu’il y
a une distance d’au
moins 10 cm entre le
couvercle inférieur
du projecteur et le
plafond.

2. Evitez de placer
le projecteur près
de sources de
chaleur comme
des dispositifs de
climatisation et
des radiateurs,
sans quoi il risque
de surchauffer
et de se couper
automatiquement.

3. La fixation au
plafond doit être
réalisée sur une
surface métallique ou
bétonnée.

utiliser le kit de fixation au plafond pour l’installation.

au plafond, assurez-vous que les vis utilisées pour fixer le
projecteur au support sont conformes aux spécifications

suivantes :

Type de vis : M4



Longueur maximale de la vis : 10 mm



Longueur minimale de la vis : 8mm



46

Appendices

Les bureaux d’Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre
bureau régional.

ETATS-UNIS

715 Sycamore Drive Tél : [phone] (English/French)
Milpitas, CA 95035, USA Télécopie: 408-383-3702
www.optomausa.com Service : [e-mail]

Canada

5630 Kennedy Road, Mississauga,
ON, L4Z 2A9, Canada Tél : [phone]
www.optoma.ca Télécopie: 905-361-2581

Europe

42 Caxton Way, The Watford Business Park
Watford, Hertfordshire, Tél : [phone]
WD18 8QZ, UK Télécopie: [phone]
www.optoma.eu Service : [e-mail]
Téléphone réparations : [phone]

France

Bâtiment E Tél : [phone]
81-83 avenue Edouard Vaillant Télécopie: [phone]
92100 Boulogne Billancourt, France Service : [e-mail]

Spain

Paseo de la Castellana Tél : [phone]
135 7 Planta [phone]
Madrid, Spain Télécopie: + 34 91 790 68 69

Deutschland

Werftstrasse 25 Tél : [phone]
D40549 Düsseldorf, Télécopie: [phone]
Germany Service : [e-mail]

Scandinavia

Grev Wedels Plass 2 Tél : [phone]
3015 Drammen Télécopie: [phone]
Norway Service : [e-mail]

Amérique Latine

715 Sycamore Drive Tél : [phone]
Milpitas, CA 95035, USA Télécopie: 408-383-3702
www.optoma.com.br www.optoma.com.mx

François

47

Appendices

Taiwan

231,台北縣新店市民權路108號5樓
R.O.C. 傳真：[phone]

電話：[phone] www.optoma.com.tw
服務處：[e-mail] asia.optoma.com

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street,
Cheung Sha Wan Kowloon, Hong Kong
Tél : [phone] Télécopie: [phone]
www.optoma.com.hk

Chine

上海市长宁区凯旋路1205号5楼 电话：[phone]
邮编: 200052 传真：[phone]

www.optoma.com.cn

Japan

東京都足立区綾瀬3-25-18 サポートセンター:0120-46-5040
オーエス本社ビル

E-Mail: [e-mail] http://www.os-worldwide.com/

Korea

WOOMI TECH.CO.,LTD.
4F, Minu Bldg.33-14, Nonhyun-Dong, Tél : +82+2+34430004
Kangnam-Ku, seoul, 135-815, KOREA Télécopie: +82+2+34430005

48

Appendices

Avis concernant les
Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre
projecteur.

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les
appareils numériques de Classe B, conformément à l’Article 15
des Règlements FCC. Ces limites sont conçues pour fournir une
protection raisonnable contre les interférences néfastes dans
une installation résidentielle. Cet appareil génère, utilise et peut
émettre de l’énergie fréquence radio et, s’il n’est pas installé
et utilisé en accord avec les instructions, peut provoquer des
interférences dans les communications radio.

Cependant, il n’y a aucune garantie que des interférences ne se
produiront pas dans une installation particulière. Si cet appareil
provoque des interférences néfastes pour la réception de la
radio ou de la télévision, ce qui peut être déterminé en éteignant
puis en rallumant l’appareil, l’utilisateur est encouragé à tenter
de corriger les interférences par une ou plusieurs des mesures
suivantes:

▀■

Réorienter ou déplacer l’antenne de réception.

▀■

Augmenter la distance entre l’appareil et le récepteur.

▀■

Connecter l’appareil sur un circuit différent de celui sur

lequel le récepteur est branché.

▀■

Consulter le revendeur ou un technicien radio/

télévision expérimenté pour l’aide.

François

Notice: Câbles blindés

Toutes les connexions avec d’autres appareils
informatiques doivent être effectuées à l’aide de câbles
blindés pour rester conforme aux règlements FCC.

Mise en garde

Tous les changements ou les modifications non
expressément approuvés par le constructeur peuvent
annuler le droit de l’utilisateur, qui est accordé par la
Commission de Communications Fédérale, à utiliser cet
appareil.

49

Appendices

Conditions de Fonctionnement

Cet appareil est conforme à l’article 15 des Règlements FCC.
Son fonctionnement est sujet aux deux conditions suivantes:

1.cet appareil ne doit pas provoquer d’interférences
néfastes, et

2.cet appareil doit accepter toutes les interférences reçues,
y compris celles pouvant provoquer un fonctionnement
indésirable.

Notice: Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme
ICES-003 Canadienne.

Remarque à l’intention des utilisateurs cana­diens

Cet appareil numerique de la classe B est conforme a la norme
NMB-003 du Canada.

50

Déclaration de Conformité pour les pays
dans l’Union Européenne

▀■

Directive 89/336/EEC EMC (comprenant les

amendements)

▀■

Directive 73/23/EEC concernant la Basse Tension

(amendée par la 93/68/EEC)

▀■

Directive 1999/EC R & TTE (si le produit dispose de la

fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans
les déchets pour vous en débarrassez. Pour
réduire la pollution et garantir une meilleure
protection de l’environnement, veuillez le
recycler.
