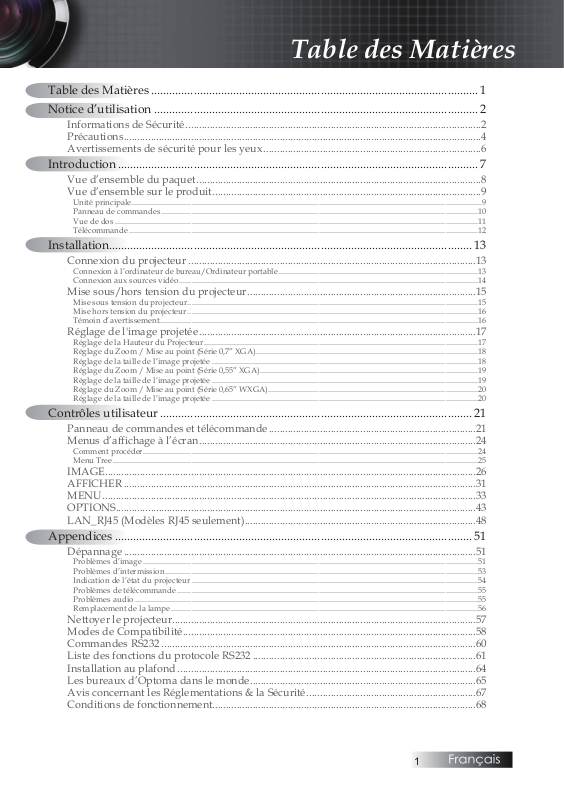

Table des Matières

Table des Matières ............................................................................................................ 1

Notice d’utilisation ........................................................................................................... 2

Informations de Sécurité ..............................................................................................................2

Précautions .....................................................................................................................................4

Avertissements de sécurité pour les yeux .................................................................................6

Introduction ....................................................................................................................... 7

Vue d’ensemble du paquet ..........................................................................................................8

Vue d’ensemble sur le produit ....................................................................................................9

Unité principale..............................................................................................................................................................................9

Panneau de commandes ............................................................................................................................................................. 10

Vue de dos ....................................................................................................................................................................................11

Télécommande .............................................................................................................................................................................12

Installation ........................................................................................................................ 13

Connexion du projecteur ...........................................................................................................13

Connexion à l’ordinateur de bureau/Ordinateur portable ...................................................................................................13

Connexion aux sources vidéo ....................................................................................................................................................14

Mise sous/hors tension du projecteur .....................................................................................15

Mise sous tension du projecteur ................................................................................................................................................15

Mise hors tension du projecteur ................................................................................................................................................16

Témoin d’avertissement..............................................................................................................................................................16

Réglage de l'image projetée .......................................................................................................17

Réglage de la Hauteur du Projecteur ........................................................................................................................................17

Réglage du Zoom / Mise au point (Série 0,7” XGA) ..............................................................................................................18

Réglage de la taille de l’image projetée ....................................................................................................................................18

Réglage du Zoom / Mise au point (Série 0,55” XGA) ............................................................................................................19

Réglage de la taille de l’image projetée ....................................................................................................................................19

Réglage du Zoom / Mise au point (Série 0,65” WXGA) ........................................................................................................20

Réglage de la taille de l’image projetée ....................................................................................................................................20

Contrôles utilisateur ....................................................................................................... 21

Panneau de commandes et télécommande .............................................................................21

Menus d’affichage à l’écran .......................................................................................................24

Comment procéder ......................................................................................................................................................................24

Menu Tree .....................................................................................................................................................................................25

IMAGE ..........................................................................................................................................26

AFFICHER ...................................................................................................................................31

MENU ...........................................................................................................................................33

OPTIONS......................................................................................................................................43

LAN_RJ45 (Modèles RJ45 seulement) ......................................................................................48

Appendices ...................................................................................................................... 51

Dépannage ...................................................................................................................................51

Problèmes d’image ......................................................................................................................................................................51

Problèmes d’intermission ........................................................................................................................................................... 53

Indication de l’état du projecteur ..............................................................................................................................................54

Problèmes de télécommande .....................................................................................................................................................55

Problèmes audio ..........................................................................................................................................................................55

Remplacement de la lampe ........................................................................................................................................................56

Nettoyer le projecteur .................................................................................................................57

Modes de Compatibilité .............................................................................................................58

Commandes RS232 .....................................................................................................................60

Liste des fonctions du protocole RS232 ...................................................................................61

Installation au plafond ...............................................................................................................64

Les bureaux d’Optoma dans le monde ....................................................................................65

Avis concernant les Réglementations & la Sécurité ...............................................................67

Conditions de fonctionnement..................................................................................................68

Page 2

Notice d’utilisation

Informations de Sécurité

Le symbole éclair avec une tête en forme de èche à l’intérieur d’un triangle

équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être

d’une puissance sufsante pour constituer un risque d’électrocution pour

les individus.

Le point d’exclamation dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’importantes instructions de fonctionnement et de maintenance (entretien) dans les documents accompagnant l’appareil.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER LE PROJECTEUR À LA PLUIE OU À L'HUMIDÉ. DE HAUTES TENSIONS DANGEREUSES SONT PRÉSENTES À L'INTÉRIEUR DU BOÎTIER. NE PAS OUVRIR LE CARTER.

TOUJOURS CONTACTER UN TECHNICIEN QUALIFIÉ POUR LA RÉPARATION.

Limites d’émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

Lisez ces consignes : avant d’utiliser ce projecteur.

1. Conservez ces consignes : pour des références ultérieures.

2. Suivez toutes les consignes.

3. Effectuez l’installation en accord avec les instructions du

4. constructeur :

Ne pas obstruer les ouvertures de ventilation. Pour assurer

un fonctionnement fiable du projecteur et le protéger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourraient obstruer les ouvertures de ventilation. Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou un meuble pouvant empêcher la circulation d’air à travers les ouvertures de ventilation.

Ne pas utiliser ce projecteur à proximité de l’eau ou de

l’humidité. Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. Ne pas installer à proximité de sources de chaleur telles que

les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplificateurs) produisant de la chaleur.

Nettoyer uniquement avec un chiffon sec.

5. Utilisez uniquement les équipements/accessoires spécifiés par

6. le constructeur.

Page 3

Notice d’utilisation

Pour tout dépannage, veuillez vous adresser à un technicien

7. qualifié. Un dépannage est nécessaire lorsque le projecteur a été endommagé d’une façon quelconque, telle que :

Le cordon d’alimentation ou la fiche sont endommagés.



Un liquide a été renversé sur l’appareil ou des objets sont



tombés dedans. Le projecteur a été exposé à la pluie ou à l’humidité, il ne



fonctionne pas correctement ou il est tombé.

Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous.

Ne pas laisser des objets ou des liquides pénétrer dans le

8. projecteur car ils pourraient entrer en contact avec des points à haut voltage et courtcircuiter des pièces entraînant des électrocutions ou des incendies.

Référez-vous au boîtier du projecteur pour les marques

9. concernant la sécurité.

Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à

10. l’exception d’un personnel de dépannage qualifié.

Page 4

Notice d’utilisation

Précautions

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur.

Quand la lampe

atteint la n de

sa durée de vie, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplacé. Pour remplacer la lampe, suivez les procédures

qui gurent

dans la section "Remplacement de la lampe" en pages 56.

▀■ Avertissement - Ne regardez pas dans l'objectif du projecteur

lorsque la lampe est allumée. La luminosité importante risque de vous abîmer les yeux.

▀■ Avertissement- Pour réduire les risques d’incendie ou

d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité.

▀■ Avertissement- Veuillez ne pas ouvrir et ne pas démonter le

projecteur car cela pourrait provoquer une électrocution.

▀■ Avertissement- Lorsque vous changez la lampe, veuillez laisser

refroidir l’unité et suivez les consignes de remplacement. Voir page 56.

▀■ Avertissement- Ce projecteur détectera automatiquement la durée

de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il afche des messages d’avertissement.

▀■ Avertissement- Utilisez la fonction “Mise à 0 lampe” depuis le

menu OSD “Options|Paramètres Lampe” après avoir changé le module de la lampe (référez-vous à la page 47).

▀■ Avertissement- Lorsque vous éteignez le projecteur, veuillez

vous assurer que le cycle de refroidissement est terminé avant de couper l’alimentation. Laissez le projecteur 90 secondes pour qu’il refroidisse.

▀■ Avertissement- Ne pas utiliser le protège-objectif lorsque le

projecteur est en cours de fonctionnement.

▀■ Avertissement- Lorsque la lampe atteint presque la n de sa durée

de vie, le message “La lampe a presque atteinte

la n de sa durée de vie” s’afchera à l’écran.

Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.

▀■ Avertissement- Pour empêcher les blessures aux yeux, ne pas

regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d’autres personnes. Cette télécommande est équipée d’un laser de Classe II émettant des rayonnements.

Page 5

Notice d’utilisation

A faire :

Eteindre le produit avant tout nettoyage.



Utiliser un chiffon humidifié avec un détergent doux pour



nettoyer le boîtier du projecteur. Débrancher la fiche d’alimentation de la prise de courant si le



produit ne doit pas être utilisé pendant une longue période.

A ne pas faire:

Ne pas bloquer les fentes et les ouvertures de ventilation de



l’unité. Ne pas utiliser des nettoyants, des cires ou des solvants



abrasifs pour nettoyer l’unité. Ne pas utiliser dans les conditions suivantes:



Dans des environnements extrêmement chauds, froids ou

−

humides. Assurez-vous que la température ambiante de la pièce est comprise entre 5 et 40 °C et que l'humidité relative est de 10 à 85% (max.), sans condensation. Dans des endroits poussiéreux ou sales.

−

A proximité de tout appareil générant un champ

−

magnétique puissant. Sous la lumière directe du soleil.

−

Page 6

Notice d’utilisation

Avertissements de sécurité pour les yeux

▀■ Ne jamais regarder directement dans le faisceau du projecteur.

▀■ Restez le moins souvent possible en face du faisceau. Tournez le dos

au faisceau le plus souvent possible.

▀■ L’utilisation d’un bâton ou d’un pointeur laser est recommandée

pour l’utilisateur an qu’il ne se trouve pas au milieu du faisceau.

▀■ Assurez-vous que votre projecteur est situé en dehors de la ligne

de vue de l’écran vers le public; de cette manière, lorsqu’un présentateur regarde le public, il n’a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d’installer le projecteur au plafond plutôt qu’au sol ou sur une table.

▀■ Lorsque le projecteur est utilisé dans une salle de classe, surveillez

convenablement les élèves lorsqu’on leur demande de montrer quelque chose sur l’écran.

▀■ An de minimiser la consommation électrique de la lampe, utilisez

les rideaux pour diminuer le niveau de la lumière de la pièce.

Page 7

Introduction

Caractéristiques du produit

Ce produit est un projecteur DLP® de la série 0,55”/0,7” XGA et de la série 0,65” WXGA à simple puce. Les caractéristiques sont remarquables, avec notamment:

Technologie DLP® à Simple Puce Texas Instruments



Compatibilité avec les ordinateurs :



Apple Macintosh, iMac, et Normes VESA : UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA Compatibilité Vidéo :



NTSC, NTSC4.43



PAL/PAL-M/PAL-N/SECAM



Compatible SDTV et EDTV



Compatible HDTV (720p, 1080i, 1080p)



Détection automatique de la source et paramètres réglables



par l’utilisateur Télécommande IR complète avec pointeur laser et contrôle



de la souris Menu à l’écran multilingue simple à utiliser



Correction avancée du trapèze numérique et recadrage de



l’image plein écran de haute qualité Panneau de commandes facile d’utilisation



Un haut-parleur intégré avec amplificateur de 3 Watt



Compatible Macintosh et PC



Page 8

DVI-I

Introduction

Vue d’ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre fournisseur s’il manque quoi que ce soit.

Etant donné les différences d’applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Projecteur avec protège-objectif Télécommande IR

Câble composite

(RCA)

Mallette de transport Adaptateur RVB vers

Documentation :

Manuel de l'utilisateur

Carte de garantie

Carte de mise en route rapide

Carte WEEE

Cordon

d’alimentation

1,8m

composante

(option)

(avec 2 piles AAA)

Câble VGA

1,8m

Câble USB

SCART vers RGB &

Adaptateur SVidéo

(option)

1,8m

Page 9

13 12 11

Introduction

Vue d’ensemble sur le produit

Unité principale

1. Panneau de commandes 8. Vis prisonnières

2. Zoom 9. Récepteur IR arrière

3. Mise au point 10. Ports de connexion

4. Récepteur IR avant

(La fonction RJ45 dépend du modèle acheté)

5. Objectif 11. Prise d’alimentation

6. Protège objectif 12. Interrupteur d'alimentation

7. Pied Elévateur 13. Verrou Kensington

Page 10

AV-MUTE

MENU VOLUME

POWER

LAMP

POWER

ENTER

1 2 3 4 5 6 7

11 10 9 8

Introduction

Panneau de commandes

TRAPÈZE

2. SOURCE 8. AV-MUET

3. DEL LAMPE 9. VOLUME

TRAPÈZE

5. DEL D’ALIMENTATION 11. ALIMENTATION

6. RE-SYNC

7. ENTRER

10. MENU

Page 11

Vue de dos

1 2 3 4 5 6

11 101213141516

1. Récepteur IR arrière

2. Connecteur DVI-I

3. Connecteur Entrée VGA/ PÉRITEL/ YPbPr

4. Sortie VGA

5. Connecteur d’entrée S-Vidéo

6. Connecteur d’entrée Vidéo

7. Connecteur d’entrée audio (gauche et droit)

8. Entrée audio

9. Sortie audio

10. Connecteur USB (Connecter au PC pour la fonction Souris distante)

11. Relais +12V

12. Connecteur RJ-45 (La fonction RJ45 dépend du modèle acheté)

13. Connecteur RS-232

14. Prise d’alimentation

15. Interrupteur d'alimentation

16. Port de verrouillage Kensington

Introduction

Page 12

DVI-I

1324 14

Introduction

Télécommande

Bouton DEL

Marche/Arrêt

Bouton Laser

Page Préc

Clic droit de la souris

Touches de sélection

quatre directions Re-Sync

Page Suiv

Volume +/-

Zoom

10.

AV muet

11.

Source vidéo

12.

Source VGA

13.

Figer

14.

Source S-Vidéo

15.

DVI-I

16.

Luminosité

17.

18.

Trapèze +/-

19.

Source

20.

Entrer

21.

Clic gauche de la

22.

souris Commande Souris/PC

23.

Touches du pavé

24.

numérique (pour saisir le mot de passe)

Page 13

3 4

1 2

8 79

v Etant donné

les différences d’applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Installation

Connexion du projecteur

Connexion à l’ordinateur de bureau/Ordinateur portable

1. Câble RS-232

2. Câble DVI-I

3. Câble VGA

4. Sortie RVB

5. Câble USB

6. Entrée Audio (câble de type RCA)

7. Entrée Audio (mini-prise)

8. Câble Relais +12V

9. Câble RJ45 (La fonction RJ45 dépend du modèle acheté)

10. Cordon d’alimentation

Page 14

DVI-I

Relay

Installation

Connexion aux sources vidéo

vEtant donné

les différences d’applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1. Cordon d’alimentation

2. Câble Composante (option)

3. Adaptateur RVB vers composante (option)

4. Câble VGA

5. Câbme audio Type RCA (option)

6. Adaptateur PERITEL vers RVB & S-Vidéo (option)

7. Câble S-vidéo (option)

8. Sortie Audio—Câble Type RCA (option)

9. Câble vidéo composite

Page 15

v Allumez tout

d’abord le projecteur puis sélectionnez les sources de signal.

Installation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Faites glisser le protège-objectif.

Branchez le cordon d’alimentation

au projecteur [A]. Connectez l’autre extrémité à une prise électrique murale. Basculez [B] d'Arrêt (O) sur Marche ( — ).

Les DEL D’ALIMENTATION et LAMPE s'allument sur le

projecteur. Assurez-vous que la DEL LAMPE est allumée en orange fixe (non clignotant) et que la DEL D’ALIMENTATION est allumée en vert fixe (non clignotant). Appuyez sur le bouton ALIMENTATION pour allumer le projecteur v. L’écran de démarrage s’affiche en environ 10 secondes.

Allumez votre source (ordinateur de bureau, ordinateur portable,

lecteur vidéo, etc.). Le projecteur détectera automatiquement votre source.

Si vous connectez plusieurs sources en même temps, pressez



le bouton touche de source directe sur la télécommande pour passer de l’une à l’autre.

SOURCE

sur le panneau de commandes ou la

Page 16

Installation

Mise hors tension du projecteur

Pressez le bouton ALIMENTATION pour éteindre la lampe

du projecteur, vous verrez un message s’afficher sur l’écran du projecteur.

Pressez à nouveau le bouton ALIMENTATION pour confirmer,

autrement le message disparaîtra après 15 secondes. Les ventilateurs de refroidissement continuent de fonctionner

pendant environ 10 secondes pour le cycle de refroidissement. Quand la DEL LAMPE est allumée en orange fixe (non clignotant) et que la DEL D’ALIMENTATION est allumée en vert fixe (non clignotant), le projecteur est en mode veille.

Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu’à ce que le projecteur ait terminé le cycle de refroidissement et qu’il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton ALIMENTATION pour redémarrer le projecteur.

Eteignez à l’aide de l’interrupteur d’alimentation principal.

Débranchez le cordon d’alimentation de la prise de courant et du projecteur.

N’allumez pas le projecteur tout de suite après l’avoir mis hors

tension.

Témoin d’avertissement

Quand le voyant DEL D’ALIMENTATION clignote cinq (5) fois



consécutives, le projecteur s'éteindra automatiquement. Veuillez contacter votre vendeur régional ou le centre de service. Reportez-vous aux pages 65-66.

Quand le voyant DEL D’ALIMENTATION clignote trois



fois consécutives, le projecteur s'éteint automatiquement. En conditions normales, le projecteur peut être rallumé après avoir refroidi. Si le problème persiste, vous devez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 65-66.

Quand la DEL D’ALIMENTATION clignote six (6) fois



consécutives conjointement avec la DEL LAMPE clignotant une seule fois, cela indique que le ventilateur est en panne. Veuillez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 65-66.

Page 17

Installation

Réglage de l'image projetée

Réglage de la Hauteur du Projecteur

Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image.

Pour faire monter l'image :

Appuyez sur le bouton de l’élévateur u.

Faites monter l’image à l’angle d’inclinaison souhaité

2. , relâchez ensuite le bouton pour verrouiller le pied de

l’élévateur en position.

Utilisez la vis dans le pied w pour régler précisément l’angle

d’affichage.pour régler précisément l’angle d’affichage.

Pour faire descendre l'image :

Appuyez le bouton de l’élévateur.

Faites descendre l’image, puis relâchez le bouton pour

verrouiller le pied de l’élévateur en position.

Utilisez la vis dans le pied w pour régler précisément l’angle

d’affichage.

Page 18

Installation

Réglage du Zoom / Mise au point (Série 0,7” XGA)

Vous pouvez tourner la bague du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire. Le projecteur fera la mise au point sur des distances entre 3,28 et 36,7 pieds (1 à 11,2 mètres).

Réglage de la taille de l’image projetée

Ecran

(Diagonale)

Taille de l'écran

Distance

Max.

Min.

Max. (lxH)

Min.

(lxH).

Max.

Min.

27,34”

(69,4cm)

23,43”

(59,5cm)

21,87x16,4”

(55,5x41,6cm)

18,75x14,06”

(47,6x35,7cm)

2,03”(5,14cm) 6,89”(17,49cm)

1,74”(4,41cm) 5,9”(14,99cm) 9,55”(24,25cm)

3,28’ (1m) 11,2’ (3,4m) 18’ (5,5m) 25,3’ (7,7m) 32,8’ (10m) 36,7’ (11,2m)

92,96”

(236,1cm)

79,68”

(202,4cm)

74,37x55,77”

(188,89x146,73cm)

63,74x47,81”

(161,89x121,4cm)

150,37”

(381,9cm)

128,89”

(327,4cm)

120,3x90,22”

(305,6x229,1cm)

103,11x77,33”

(261,9x196,4cm)

11,14”(28,29cm) 15,59”(39,61cm) 20,25”(51,44cm) 22,68”(57,61cm)

210,52”

(534,7cm)

180,45”

(458,34cm)

168,42x126,31”

(427,8x320,8cm)

144,36x108,27” (366,7x275cm)

13,37”(44,09cm) 17,36”(44,09cm) 19,44”(49,38cm)

273,4”

(694,4cm)

234,35”

(595,25cm)

218,72x164,04”

(555,5x416,7cm)

187,48x140,61 ”

(476,2x357,1c m)

306,21”

(777,8cm)

262,47”

(666,7cm)

244,97x183,73”

(622,2x466,7cm)

209,97x157,48”

(533,3x400cm)

Page 19

Installation

Réglage du Zoom / Mise au point (Série 0,55” XGA)

Réglage de la taille de l’image projetée

Ecran

(Diagonale)

Taille de l'écran

Distance

Max.

Min.

Max. (lxH)

Min.

(lxH).

Max.

Min.

26,04”

(66,14cm)

22,57”

(57,34cm)

20,8x15,6”

(52,9x39,7cm)

18,06x13,54”

(45,9x34,4cm)

2,25”

(5,71cm)

1,95”

(4,98cm)

3,28’(1m) 11,2’(3,4m) 18’(5,5m) 25,3’(7,7m) 32,8’(10m)

88,53”

(224,87cm)

76,75”

(194,95cm)

70,82x53,12”

(179,9x134,9cm)

61,4x46,1”

(156x117cm)

7,64”

(19,4cm)

6,62”

(16,82cm)

143,21”

(363,76cm)

124,16”

(315,37cm)

114,57x85,93” (291x218,3cm)

99,33x74,5”

(252,3x189,2cm)

12,36”

(31,38cm)

10,71”

(27,21cm)

200,5”

(509,3cm)

173,82”

(441,51cm)

160,4x120,3”

(407,4x305,6cm)

139,06x104,29”

(353,21x264,91cm)

17.3”

(43,94cm)

15”

(38,09cm)

260,38”

(661,4cm)

225,75”

(573,4cm)

208,31x156,23” (529,1x396,8cm)

180,6x135,45”

(458,7x344cm)

(57,06cm)

(49,47cm)

22,47”

19,48”

Page 20

Installation

Réglage du Zoom / Mise au point (Série 0,65” WXGA)

Réglage de la taille de l’image projetée

Ecran

(Diagonale)

Taille de l'écran

Distance

Max.

Min.

Max. (lxH)

Min.

(lxH).

Max.

Min.

30,74”

(78,1cm)

26,68”

(67,7cm)

26,07x16,3”

(66,2x41,4cm)

22,63x14,14”

(57,5x36cm)

1,92”

(4,88cm)

1,67”

(4,24cm)

3,28’ (1m) 11,2’ (3,4m) 18’ (5,5m) 25,3’ (7,7m) 32,8’ (10m)

104,54”

(265,5cm)

90,72”

(230,4cm)

88,65x55,4”

(225,2x140,7cm)

79,63x48,08”

(202,26x122,1cm)

6,54”

(16,61cm)

5,68”

(14,42cm)

169,11”

(429,5cm)

146,75”

(372,7cm)

143,4x89,63”

(364,2x227,7cm)

124,45x77,78”

(316,1x197,6cm)

10,58”

(26,87cm)

9,18”

(23,32cm)

236,75”

(601,3cm)

205,45”

(521,8cm)

200,76x125,48”

(509,8x318,7cm)

172,22x108,89”

(437,4x276,58cm)

14,81”

(37,63cm)

12,86”

(32,65cm)

307,46”

(780,9cm)

266,82”

(677,7cm)

260,73x162,96” (662,2x413,9cm)

226,26x141,42”

(574,7x359,2cm)

19,24”

(48,86cm)

16,69”

(42,4cm)

Page 21

AV-MUTE

MENU VOLUME

POWER

LAMP

POWER

ENTER

Contrôles utilisateur

Panneau de commandes et télécommande

Panneau de commandes

Utilisation du Panneau de commandes

TRAPÈZE

ENTRER

DEL LAMPE

DEL D’ALIMENTATION Indique l’état du projecteur.

ALIMENTATION

AV-MUET

RE-SYNC

TRAPÈZE

SOURCE

Règle la distorsion de l’image positivement.

Confirmer la sélection de votre élément. Indique l’état de la lampe du projecteur.

Reportez-vous à la section “Mise sous/ hors tension du projecteur” en page 15.

Désactive/active momentanément l’audio et la vidéo.

Appuyez sur MENU pour lancer le menu d’affichage d’écran (OSD). Pour quitter l’OSD, appuyez à nouveau sur MENU.

Synchronise automatiquement le projecteur sur la source d’entrée. Règle la distorsion de l’image négativement. Pressez SOURCE pour sélectionner un signal d’entrée.

Page 22

Contrôles utilisateur

DVI-I

Télécommande

Utilisation de la Télécommande

Alimentation

Laser

Contrôle de la Souris/PC

Bouton G Clic gauche de la souris. Bouton D Clic droit de la souris.

Page +

Page -

Entrer 8

Source

Re-Sync

Touches de sélection quatre directions

Trapèze +/-

Volume +/- Permet d’augmenter/diminuer le volume. Luminosité Réglage de la luminosité de l’image.

Reportez-vous à la section “Mise sous/hors tension du projecteur” en page 15.

Dirigez la télécommande vers l’écran d’affichage, appuyez sur ce bouton et maintenez-le enfoncé pour activer le pointeur laser.

Le contrôle de la Souris/PC peut être utilisé pour contrôler le mouvement de la souris. La fonction souris est activée en utilisant le câble USB pour connecter votre ordinateur et le projecteur.

Utilisez ce bouton pour aller à la page précédente.

Utilisez ce bouton pour aller à la page suivante.

Confirmer la sélection de votre élément. Pressez Source pour sélectionner un signal

d’entrée. Synchronise automatiquement le projecteur

sur la source d’entrée.

Utilisez p q t u pour sélectionner les éléments ou régler votre sélection.

Ajuste la déformation de l’image provoquée par l’inclinaison du projecteur. (±30 degrees)

Page 23

Contrôles utilisateur

DVI-I

Utilisation de la Télécommande

Appuyez sur Menu pour lancer le menu

Zoom

DVI-I

VGA

AV muet

S-Vidéo

Figer

Vidéo

d’affichage d’écran (OSD). Pour quitter l’OSD, appuyez à nouveau sur Menu.

Appuyez sur +/- pour faire un zoom avant d’une image.

Appuyez sur DVI-I pour choisir la source entre connecteur DVI-A, DVI-D ou DVI-I.

Appuyez sur VGA pour choisir la source entre connecteur VGA- IN.

Active/désactive momentanément l’audio et la vidéo.

Appuyez sur S-Vidéo pour choisir la source S-Vidéo.

Appuyez sur Figer pour interrompre l’image d’écran.

Appuyez sur Vidéo pour choisir la source vidéo Composite.

Page 24

Contrôles utilisateur

Menus d’afchage à l’écran

Le projecteur possède des menus d’affichage à l’écran multilingues qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment procéder

Pour ouvrir le menu OSD, pressez Menu sur la télécommande

1. ou le pavé de touches du projecteur.

Lorsque l’OSD s’affiche, utilisez les touches t u pour

2. sélectionner un élément dans le menu principal. Lors de la sélection d’une page en particulier, pressez la touche q ou Entrer pour entrer dans le sous-menu.

Utilisez les touches p q pour sélectionner l’élément souhaité et

3. réglez les paramètres avec les touches t u.

Sélectionnez l’élément suivant à régler dans le sous-menu et

4. réglez comme décrit ci-dessus.

Pressez Entrer pour confirmer et l’écran retournera au menu

5. principal.

Pour quitter, pressez de nouveau Menu. Le menu OSD

6. disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Page 25

Contrôles utilisateur

Arborescence du menu


IMAGE / Paramètre Couleur

IMAGE / Avancé

AFFICHER

MENU / Signal

MENU / Sécurité

OPTIONS

OPTIONS / Avancé

OPTIONS / Paramètres Lampe

Mode Affichage

Luminosité

Contraste

Netteté

Saturation

Teinte

Paramètre Couleur

Avancé

Gain rouge

Gain vert

Gain bleu

Polarisation rouge

Polarisation vert

Polarisation bleu

Cyan

Jaune

Magenta

Réinitialiser

Quitter

Sommet blanc

Degamma

Temp. couleur

Echelle Chroma.

Source d'entrée

Dé-entrelacement

Quitter

Recherche

Suivi

Zoom

Déplacement image H

Position V (16:9)

Trapèze V

Langue

Projection

Pos. Menu

Signal

Sécurité

ID Projection

Audio Son/Muet/Entrée audio/Quitter

Avancé Logo/Capture du logo/Close Caption/Quitter

RS232 RS232/Réseau

Réseau Etat Réseau/DHCP/Adresse IP

Fréquence

Suivi

Position Horiz.

Position Vert.

Quitter

Sécurité Horloge

Changer mot passe

Par. Sécurité

Quitter

Verr. Source

Haute Altitude

Info Cachées

Clavier Verrouillé

Couleur Arr. Plan

Avancé

Paramètres Lampe

Réinitialiser

Marche directe

Arrêt Auto (min)

Mode Veille (min)

Quitter

Heure Lampe

Rappel de Lampe

Mode Brillant

Mise à 0 lampe

Quitter

Présentation/Luminosité/Film/Srgb/Utilisateur1/Utilisateur2

Film/Vidéo/Graphique/PC

Chaud/Médium/Froid

Automatique/RVB/YUV

DVI-I/VGA/S-Vidéo/Video/Quitter

Marche/Arrêt

4:3/16:9-I/16:9-II/Natal/Auto pour la série XGA 4:3/16:9/16:10/Natal/Auto pour la série WXGA

English/Deutsch/Français/Italiano/Español/Português/ Polski/Nederlands/Svenska/Norsk/Dansk/Suomi/

繁體中文

Ελληνικά/ Magyar/Čeština/

Masque s.-réseau/Passerelle/DNS/Appliquer/Quitter

Remarque : RS232 et Réseaux sont uniquement supportés par les modèles RJ45.

简体中文/日本語

/ /Türkçe/Quitter

ไทย

Mois/Jour/Heure/Quitter

Désactiver/Activer

Marche/Arrêt

Bleu/Noir/Rouge/Vert/Blanc

Marche/Arrêt

STD/Luminosité

Oui/Non

한국어

/Русский/

Page 26

Contrôles utilisateur


Mode Afchage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images.

Présentation : Bonnes couleurs et luminosité provenant de



l’entrée PC. Luminosité : Luminosité maximale depuis l’entrée PC.



Film : Pour le home cinéma.



sRGB : Couleurs précises standardisées.



Utilisateur1 : Paramétrages de l’utilisateur.



Utilisateur2 : Paramétrages de l’utilisateur.



"Les paramètres initiaux par défaut de ce mode proviennent du mode Film. Tous réglages supplémentaires de la part de l'utilisateur dans Utilisateur1/2 seront enregistrés dans ce mode pour une utilisation ultérieure."

Luminosité

Règle la luminosité de l’image.

Appuyez t pour assombrir l’image.



Appuyez sur u pour éclaircir l’image.



Contrastet

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image. Le réglage du contraste modifie la quantité de noir et de blanc dans l’image.

Appuyez sur t pour diminuer le contraste.



Appuyez sur u pour augmenter le contraste.



Page 27

Contrôles utilisateur


Netteté

Adjusts the sharpness of the image.

Appuyez sur t pour diminuer la netteté.



Appuyez sur u pour augmenter la netteté.



Saturation

Ajuste une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées.

Appuyez sur t pour diminuer la saturation sur l’image.



Appuyez sur u pour augmenter la saturation sur l’image.



Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur t pour augmenter la quantité du rouge sur l’image.



Appuyez sur u pour augmenter la quantité de rouge dans l'image.



Paramètre Couleur

Accèder au menu Paramètre couleur. Sélectionnez les paramètres Gain Rouge/Vert/Bleu pour les réglages de la luminosité et le paramètre Polarisation pour les réglages du contraste pour l’intégralité de l’image. Les paramètres de couleur individuels comme Cyan, Magenta et Jaune sont également réglables. Voir page 28 pour plus de détails.

Avancé

Accéder au menu Avancé. Sélectionnez les options d’affichage avancées telles que Sommet de blanc, Degamma, Temp. couleur, Echelle Chroma., Source d’entrée, Déentrelacement, et Quitter. Voir en page 29 pour plus d’informations.

Page 28

Contrôles utilisateur

IMAGE | Paramètre Couleur

Gain

Règle le gain RVB pour les couleurs suivantes :

Rouge—augmenter ou diminuer la valeur du gain pour le



rouge. Vert—augmenter ou diminuer la valeur du gain pour le vert.



Bleu—augmenter ou diminuer la valeur du gain pour le bleu.



Polarisation

Régler la polarisation RVB pour les couleurs suivantes :

Rouge—augmenter ou diminuer la valeur de la polarisation



pour le rouge. Vert—augmenter ou diminuer la valeur de la polarisation



pour le vert. Bleu—augmenter ou diminuer la valeur de la polarisation



pour le bleu.

Couleur

Régler les valeurs pour les couleurs suivantes :

Jaune—augmenter ou diminuer la valeur de la couleur pour



le jaune. Cyan—augmenter ou diminuer la valeur de la couleur pour



le cyan. Magenta—augmenter ou diminuer la valeur de la couleur



pour le magenta.

Réinitialiser

Réinitialiser toutes les valeurs de Paramètre couleur aux valeurs par défaut d’usine.

Page 29

Contrôles utilisateur

IMAGE | Avancé

Sommet blanc

Cet élément réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans l’image. La plage s’étend de 0 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimum.

Degamma

Ceci vous permet de choisir une table degamma qui a été réglée précisément pour délivrer la meilleure qualité d’image pour l’entrée.

Film—pour le home cinéma.



Vidéo—pour la source vidéo ou TV.



Graphique—pour la source image.



PC—pour la source ordinateur ou PC.



Temp. Couleur

Règle la température des couleurs. A une température plus basse, l’écran apparaît plus froid, à une température plus élevée, l’écran apparaît plus chaud.

Echelle Chroma

Sélectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Sources d’entrée

Accéder au sous-menu Source d’entrée. Sélectionner les sources à balayer pour au démarrage. Voir en page 30 pour plus d’informations.

Dé-entrelacement

Appuyez sur le bouton de curseur t ou u pour sélectionner différents modes de Dé-entrelacement. Cette fonction convertit un signal vidéo entrelacé en signal progressif.

Marche : Permute automatiquement le mode Dé-entrelacement et Film.



Arrêt : Passe du mode Dé-entrelacement au mode vidéo pour la



source vidéo ou TV.

Page 30

Contrôles utilisateur

IMAGE | Avancé | Source d'entrée

Source d'entrée

Active les sources d’entrée. Pressez

v Si toutes les

sources sont désélectionnées, le projecteur ne peut pas

afcher d'image.

Laissez au moins une source sélectionnée.

suivant illustré ci-dessous puis utilisez p ou q pour sélectionner. Pressez projecteur ne recherchera pas les entrées désélectionnées.

Entrer

ou u dans le menu

pour terminer la sélection. Le

Page 31

Contrôles utilisateur

AFFICHER

Recherche

Utilisez cette fonction pour choisir le rformat d’image souhaité.

4:3 : Ce format est destiné aux sources d’entrée 4x3 non avancées



pour TV à grand écran. 16:9 I (Série XGA) / 16:9 (Série WXGA) : Ce format est destiné



aux sources d’entrée 16x9, par exemple les HDTV et DVD avancées pour TV à grand écran.

16:9 II (Série XGA) / 16:10 (Série WXGA) : Format d’affichage



grand écran non standard du projecteur. Une partie de l’image originale sera découpée si le rapport d’aspect de l’image est inférieur à 1,67:1.

Natal : Selon la résolution de l’affichage.



Auto : Sélectionne automatiquement le format approprié.



Page 32

Contrôles utilisateur

AFFICHER

Suivi

La fonction surbalayage permet d’éliminer les bruits dans une image vidéo. Surbalaye l’image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.

Zoom

Appuyez sur t pour réduire la taille d’une image.



Appuyez sur u pour agrandir une image sur l’écran de



projection.

Déplacement Image H

Déplace la position de l’image projetée horizontalement.

Appuyez sur t pour déplacer l’image à gauche sur l’écran



de projection. Appuyez sur u pour déplacer l’image à droite sur l’écran de



projection.

Position V (16:9)

Déplace verticalement la position de l’image projetée au format 16:9 seulement).

Appuyez sur t pour déplacer l’image vers le haut sur l’écran



de projection. Appuyez sur u pour déplacer l’image vers le bas sur l’écran



de projection.

Trapèze V

Appuyez sur t ou u pour régler verticalement la distorsion d’image et créer une image plus carrée.

Page 33

Contrôles utilisateur

OPTIONS

Verr. Source

Verrouiller la source d’entrée actuelle comme seule source disponible, même si le câble est débranché.

Marche—seule la source actuelle est reconnue comme source



d’entrée. Arrêt—toutes les sources sélectionnées dans Image | Avancé |



Source d’entrée sont reconnues comme sources d’entrée.

Haute Altitude

Règle la vitesse du ventilateur suivant l’environnement.

Marche—augmente la vitesse du ventilateur pour une



température, humidité ou altitude élevée. Arrêt—vitesse de ventilateur normale pour des conditions



normales.

Info Cachées

Supprimer les messages d’information sur l’écran du projecteur.

Marche—aucun message d’état n’apparaît à l’écran pendant



l’utilisation. Arrêt—des messages d’état apparaissent à l’écran pendant le



fonctionnement.

Page 44

Contrôles utilisateur

OPTIONS

Clavier Verrouillé

Verrouille les boutons du panneau du projecteur.

Marche—un message d’avertissement s’affiche pour



confirmer le verrouillage du clavier.

Arrêt—les fonctions du clavier du projecteur sont normales.



Couleur Arr Plan

Sélectionnez la couleur d’arrière-plan désirée pour l’image projetée quand aucune source n’est détectée.

Avancé

Accéder au menu Avancé. Voir en page 45 et pour plus de détails.

Paramètres Lampe

Accèder au menu Paramètres Lampe. Voir en page 46-47 pour plus de détails.

Réinitialiser

Réinitialiser toutes les options à leurs paramètres d’usine par défaut.

Page 45

Contrôles utilisateur

OPTIONS | Avancé

Marche directe

Activer ou désactiver Marche directe.

Marche—le projecteur s’allume automatiquement quand



l’appareil est alimenté en courant CA. Arrêt—le projecteur doit être allumé normalement.



Arrêt Auto (min)

Régler l’intervalle d’Arrêt Auto. Le projecteur éteint la lampe après 15 minutes sans signal, par défaut. L’avertissement suivant s’affiche 60 secondes avant l’arrêt.

Mode Veille (min)

Régler l’intervalle de Mode Veille. Le projecteur s’éteint après la durée d’inactivité spécifiée (quel que soit le signal). L’avertissement suivant s’affiche 60 secondes avant l’arrêt.

Page 46

Contrôles utilisateur

OPTIONS | Paramètres Lampe

Heure Lampe

Affiche le nombre d’heures d’activité de la lampe. Cet élément est seulement à afficher.

Rappel de Lampe

Activer ou désactiver le rappel de durée de vie de lampe.

Marche—un message d’avertissement s’affiche quand la



durée de vie de lampe restante est inférieure à 30 heures.

Arrêt—aucun message d’avertissement ne s’affiche.



Mode Brillant

Sélectionner le mode de luminosité de la lampe.

Luminosité—le paramètre par défaut.



STD—diminue le paramètre de luminosité pour préserver la



durée de vie de la lampe.

Page 47

Contrôles utilisateur

OPTIONS | Paramètre Lampe

Mise à 0 lampe

Après avoir remplacé la lampe, réinitialisez le compteur de lampe afin de refléter précisemment la durée de vie de la nouvelle lampe.

Sélectionnez Mise à 0 lampe.

Un écran de confirmation apparaît.

Sélectionnez Oui pour réinitialiser le compteur de lampe à

zéro.

Page 48

Contrôles utilisateur

DVI-I

Relay

LAN_RJ45 (Modèles RJ45 seulement)

Pour plus de simplicité et de facilité d'utilisation, le projecteur Optoma offre diverses fonctionnalités de réseau et de gestion distante.La fonction LAN/ RJ45 du projecteur via un réseau, par exemple géré à distance: Marche/ Arrêt, paramètres de Luminosité et de Contraste. Ainsi que des informations sur l'état du projecteur, telles que : Source vidéo, Son Muet, etc.

LAN_RJ45

Connecter un câble RJ45 aux ports RJ45 sur le projecteur et le PC

1. (Laptop).

Connecteur RJ45

Sur le PC (Laptop), sélectionnez Démarrer -> Panneau de

2. configuration -> Connexions réseau.

Page 49

Contrôles utilisateur

Cliquez avec le bouton droit de la souris sur votre Connexion réseau

3. local et sélectionnez Propriété.

Dans la fenêtre Propriétés, sélectionnez l'onglet Général, et

4. sélectionnez Protocole Internet (TCP/IP).

Cliquez sur Propriétés.

Renseignez l'adresse IP et le Masque de sous-réseau et appuyez sur OK.

Page 50

Contrôles utilisateur

Appuyez sur le bouton Menu sur le projecteur.

Sélectionnez OSD -> Réglages -> Réseau -> Activé.

Entrez les données suivantes :



Adresse IP : 192.168.10.2 Masque de sous-réseau : 255.255.255.0



Passerelle : 0.0.0.0



Serveur DNS : 0.0.0.0



Appuyez sur Appliquer (Entrer) pour confirmer les paramètres.

10. Ouvrez un navigateur web (ex, Microsoft Internet Explorer).

11. Dans la barre d'adresse, entrez l'adresse IP : 192.168.10.10.

12. Appuyez sur Entrer.

13.

Le projecteur est paramétré pour être géré à distance. La fonction LAN/

RJ45 s'afche comme suit.

Page 51

Appendices

Dépannage

Si vous rencontrez un problème avec votre projecteur, consultez les informations suivantes. Si le problème persiste, veuillez contacter votre revendeur régional ou le centre de service.

Problèmes d’image

Aucune image n’apparaît à l’écran

Vérifiez que tous les câbles et les connexions d’alimentations



sont connectés correctement comme décrit dans la section Installation.

Assurez-vous qu’aucune des broches des connecteurs n’est



pas tordue ou cassée. Vérifiez si la lampe de projection a été correctement installée.



Reportez-vous à la section Remplacer la lampe. Vérifiez que vous avez retiré le protège-objectif et que le



projecteur est allumé.

Image partielle qui déle ou afchée de façon incorrecte



Appuyez sur “Re-Sync” sur la télécommande. Si vous utilisez un ordinateur de bureau:



Pour Windows 95, 98, 2000, XP:

Ouvrez l’icône Poste de Travail, le dossier Panneau de

1. configuration et double cliquez sur l’icône Afficher.

Sélectionnez l’onglet Paramètres. Vérifiez que votre paramètre de résolution d’affichage est

3. inférieur ou égal à UXGA (1600 x 1200).

Cliquez sur le bouton Propriétés avancées.

4. Si le projecteur ne projète toujours pas l’image complète,

vous devrez aussi changer le moniteur d’affichage que vous utilisez. Reportez-vous aux étapes suivantes.

Vérifiez que le paramètre de résolution est inférieur ou

5. égal à UXGA (1600 x 1200).

Sélectionnez le bouton Modifier sous l’onglet Ecran.

6. Cliquez sur Afficher tous les périphériques. Puis

7. sélectionnez Types de moniteur standard dans la boîte SP; choisissez le mode de résolution dont vous avez besoin dans la boîte “Modèles”.

Vérifiez que le paramètre de résolution du moniteur est

8. inférieur ou égal à UXGA (1600 x 1200). (*)

Page 52

Acer

�

[Fn]+[F5] Asus � [Fn]+[F8] Dell

�

[Fn]+[F8]

Gateway � [Fn]+[F4]

Mac Apple: Préférences système � Affichage � �Organisation Affichage Miroir

IBM/Lenovo �[Fn]+[F7]

[Fn]+[F4]

HP/Compaq NEC �� [Fn]+[F3] Toshiba � [Fn]+[F5]

Appendices Appendices

Si vous utilisez un Ordinateur portable:



Suivez d’abord les étapes ci-dessus pour régler la

1. résolution de l’ordinateur.

Appuyez sur les paramètres de permutation de sortie.

2. Exemple : [Fn]+[F4]

Si vous rencontrez des difficultés pour changer les résolutions ou que votre moniteur se fige, redémarrez l’ensemble de

l’équipement ainsi que le projecteur.

L'écran de l'ordinateur portable ou du PowerBook

n'afche pas votre présentation

Si vous utilisez un Ordinateur portable :



Certains ordinateurs portables peuvent désactiver leur propres écrans lors de l’utilisation d’un second périphérique d’affichage. Chacun d’eux a une manière propre d’être réactivé. Consultez le manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Utilisez Suivi pour la corriger. Voir en page 36 pour plus



d’informations. Changez le paramètre de couleur du moniteur sur votre



ordinateur.

L'image présente une barre verticale vacillante

Utilisez Fréquence pour effectuer un réglage. Voir en page



36 pour plus d’informations. Vérifiez et reconfigurez le mode d’affichage de votre carte



graphique pour le rendre compatible avec le projecteur.

L'image n'est pas nette

Assurez-vous d’avoir retiré le protège-objectif.



Ajustez la bague de variation de la focale sur l’objectif du



projecteur. Assurez-vous que l’écran de projection se trouve à une



distance adéquate du projecteur Voir pages 18-20 pour plus d’informations.

Page 53

v Il n'est pas

recommandé d'utiliser le Trapèze.

L'image est étirée lors de l'afchage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteuraffichera la meilleure image au format 16:9 du côté projecteur. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur. Si l’image est toujours étirée, vous devrez également régler le rapport d’aspect en vous référant à ce qui suit:

Veuillez configurer le format d’affichage pour un rapport



d’aspect 16:9 (large) sur votre lecteur DVD.

L’image est trop petite ou trop grande

Réglez la Bague de Réglage du Zoom sur le dessus du



projecteur. Rapprochez ou éloignez le projecteur de l’écran.



Pressez le bouton [Menu] sur la télécommande ou sur le



panneau de contrôle du projecteur, allez sur Affichage |

Recherche et essayez avec les paramètres différents.

Des bords de l’image sont inclinés



Si possible, repositionnez le projecteur de manière à ce qu’il soit centré par rapport à l’écran et au-dessous de celui-ci.

Pressez le bouton [Keystone +/-] sur la télécommande



jusqu’à ce que les bords de l’image soient verticaux.

L'image est renversée

Sélectionnez Réglages | Projection dans l'OSD et réglez la



direction de projection.

Problèmes d’intermission

Le projecteur arrête de répondre aux commandes



Si possible, éteignez le projecteur puis débranchez le cordon d’alimentation et attendez au moins 60 secondes avant de reconnecter l’alimentation.

La lampe grille ou émet un claquement

Quand la lampe atteint la fin de sa durée de vie, elle



grillera, éventuellement avec un fort bruit de claquage. Si cela se produit, le projecteur ne s’allumera pas tant que le module de lampe n’aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section Remplacement de la lampe en page 56.

Page 54

Appendices Appendices

Indication de l’état du projecteur

Message

Température T1 surchauffe 3 0 Rupture thermique 4 0 Echec G794 4 4 Echec T1 4 5 Erreur de lampe 5 0 Surchauffe du ballast 5 1 Court-circuit du ballast détecté en

sortie Fin de la durée de vie de la lampe

détectée La lampe du ballast ne s'est pas

allumée La lampe s'est éteinte en cours

d'utilisation normale La lampe s'est éteinte pendant la

phase de démarrage Erreur Ventilateur 1 (Ventilateur

de lampe) Erreur Ventilateur 2 (Ventilateur

du ballast) Erreur Ventilateur 3 (Ventilateur

du brûleur) Erreur Ventilateur 4 (Ventilateur

d’alimentation) Porte de la lampe ouverte 7 0 Erreur DMD 8 0 Erreur de roue de couleur 9 0

DEL

d’alimentation

5 2

5 3

5 4

5 5

5 6

6 1

6 3

6 4

DEL Lampe

Page 55

Rappels de message

Remplacement de la lampe :



Hors limites : (voir ce qui suit pour plus d’informations)



Problèmes de télécommande

Si la télécommande ne fonctionne pas

Vérifiez que l’angle de fonctionnement de la télécommande



est de ±15 environ. Assurez-vous qu’il n’y a aucun obstacle entre la



télécommande et le projecteur. Placez-vous à une distance de moins de 7 m (23 pieds) du projecteur.

Assurez-vous que les piles sont correctement insérées.



Remplacez les piles faibles de la télécommande.



Problèmes audio

Il n'y a pas de son

Réglez le volume sur la télécommande.



Réglez le volume de la source audio.



Vérifiez la connexion du câble audio.



Testez la source de sortie audio avec d’autres haut-parleurs.



Faites vérifier le projecteur.



Le son est déformé

Vérifiez la connexion du câble audio.



Testez la source de sortie audio avec d’autres haut-parleurs.



Faites vérifier le projecteur.



Page 56

Appendices

Remplacement de la lampe

La lampe de projection doit être remplacée quand elle grille. Elle ne doit être remplacée que par une lampe certifiée, que vous pouvez commander chez votre vendeur local.

Important :



Avertissement :



La lampe contient une certaine quantité de mercure et doit être éliminée conformément à la réglementation locale.

Evitez de toucher la surface en verre de la nouvelle lampe, car cela pourrait raccourcir sa durée de vie.

Prenez soin d’éteindre et de débrancher le projecteur au moins une heure avant de remplacer la lampe. Le non respect de cette consigne pourrait entraîner de graves brûlures.

Desserrez les deux vis prisonnières sur le couvercle du

1. compartiment de lampe.

Ouvrez le couvercle du compartiment de la lampe.

2. Retirez les deux vis du module de lampe.

3. Soulevez la poignée du module.

4. Remplacez le module de la lampe.

5. Suivez les étapes 1 à 5 à rebours pour installer le nouveau

6. module de lampe.

Après le remplacement de la lampe, le compteur d’heures de lampe doit être réinitialisé. Voir en page 47 pour plus d’informations.

Page 57

Appendices

Nettoyer le projecteur

Nettoyer le projecteur pour retirer poussière et traces de doigts et assurer un bon fonctionnement.

Avertissement :

Prenez soin d’éteindre et de débrancher le projecteur au



moins une heure avant de remplacer la lampe. Nettoyage. Le non respect de cette consigne pourrait

entraîner de graves brûlures. N’utilisez qu’un tissu légèrement humide. Ne pas laisser



d’eau pénétrer par les orifices de ventilation du projecteur. Si un peu d’eau pénètre à l’intérieur du projecteur pendant



le nettoyage, laissez-le débranché plusieurs heures dans une salle bien aérée avant de l’utiliser.

Si une grande quantité d’eau pénètre dans le projecteur en le



nettoyant, faites-le vérifier.

Nettoyage de l'objectif

Vous pouvez acheter des produits de nettoyage d’objectif optique dans la plupart des magasins d’appareils photo. Suivez ces étapes pour nettoyer l’objectif du projecteur.

Appliquez un peu de nettoyant d’objectif optique sur

1. un tissu doux et propre. (N’appliquez pas le produit directement sur l’objectif.)

Essuyez légèrement l’objectif dans un mouvement circulaire.

Attention :

N’utilisez pas de nettoyants ou dissolvants abrasifs.



N’appliquez pas de nettoyants pour éviter de décolorer le



boîtier du projecteur.

Nettoyage du boîtier

Suivez ces étapes pour nettoyer le boîtier du projecteur.

Essuyez la poussière avec un chiffon humide.

1. Humidifiez le chiffon avec de l’eau chaude et un détergent

2. doux (de vaisselle, par exemple), et essuyez le boîtier.

Rincez le détergent du tissu et essuyez le projecteur à

3. nouveau.

Attention : Pour empêcher la décoloration du boîtier, n’utilisez pas de

nettoyants abrasifs à base d’alcool.

Page 58

Appendices

Modes de Compatibilité

Compatibilité d'ordinateurs

Signal Résolution

NTSC - 60

PAL/SECAM - 50

VESA 640 x 350 70,1/ 85,1

640 x 400 70,1 / 85,1 720 x 350 70 720 x 400 70/ 85/ 88 720 x 576 50/ 60

VGA 640 x 480 60/ 67/ 72,8/ 75/ 85

SVGA 800 x 600

832 x 624 72/ 75

1024 x 576 50/ 60

XGA 1024 x 768 60/ 70,1/ 72/ 75/ 85/ 87

1152 x 864 60/ 70/ 75/85/ 75

HD720 1280 x 720 50/ 60/ 75/ 85

WXGA 1280 x 768 60/ 70/ 75/ 85

WXGA-800 1280 x 800 60

SXGA 1280 x 1024 60/ 75/85

SXGA+ 1400 x 1050 60

UXGA 1600 x 1200 60

1600 x 1050 60

HD1080 1920 x 1080 24/ 50/ 60/75

WUXGA 1920 x 1200 60/ 75

HDTV 1920 x 1080i 50/ 60

1920 x 1080p 50/ 60

1280 x 720p 50/ 60

SDTV 720 x 576i 50

720 x 576p 50

720 x 480i 60

720 x 480p 60

Vitesse de

rafraîchissement (Hz)

56,3/ 60,3/ 75/ 72,2/ 80/

85,1

Page 59

Compatibilité de Apple Mac

Appendices

Résolution

800x600 60 o o - 800x600 72 o o o o 800x600 75 o o o o

800x600 85 o o o o 1024x768 60 o o o o 1024x768 70 o o o o 1024x768 75 o o o o 1024x768 85 o o o o 1280x720 60 o o o o 1280x720 75 o o - o 1280x720 85 o o - o 1280x768 60 o o - o 1280x768 75 o o o o 1280x768 85 o o - o 1280x800 60 o o o o 1280x1024 1280x1024 1680x1050 1920x1200

Macbook

Hz- Analogique Analogique Analogique Analogique

60 - o o o 75 - o o 60 o o - 60 o o - -

Macbook Pro

(Intel)

Power Mac G5Power Mac

Page 60

Appendices Appendices

Commandes RS232

Connecteur VGA-In RS232

Broche N° Nom E/S (Côté projecteur)

1 NC 2 RXD ENTRÉE 3 TXD SORTIE 4 NC 5 NC 6 NC 7 RS232 RTS 8 RS232 CTS 9 NC

_ _ _

Page 61

Liste des fonctions du protocole RS232

SEND to projector Note : There is a <CR> after all ASCII commands

0D is the HEX code for <CR> in ASCII code

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Fun ction Description

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX01 1 7 E 30 30 30 31 20 31 0D Resync ~XX02 1 7 E 30 30 30 32 20 31 0D AV Mute On ~XX02 2 7 E 30 30 30 32 20 32 0D Off ~XX04 1 7 E 30 30 30 34 20 31 0D Freeze ~XX04 2 7 E 30 30 30 34 20 32 0D Unfreeze ~XX11 1 7 E 30 30 31 31 20 31 0D IR Function On ~XX11 2 7 E 30 30 31 31 20 32 0D Off ~XX12 2 7 E 30 30 31 32 20 32 0D DVI-D ~XX12 3 7 E 30 30 31 32 20 33 0D DVI-A ~XX12 5 7 E 30 30 31 32 20 35 0D VGA ~XX12 7 7 E 30 30 31 32 20 37 0D Direct Source Selection VGA SCART ~XX12 8 7 E 30 30 31 32 20 38 0D VGA Component ~XX12 9 7 E 30 30 31 32 20 39 0D S-video ~XX12 10 7E 30 30 31 32 20 31 30 0D Video

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX20 1 7 E 30 30 32 30 20 31 0D Display Mode Presentation ~XX20 2 7 E 30 30 32 30 20 32 0D Bright ~XX20 3 7 E 30 30 32 30 20 33 0D Movie ~XX20 4 7 E 30 30 32 30 20 34 0D sRGB ~XX20 5 7 E 30 30 32 30 20 35 0D User 1 ~XX20 6 7 E 30 30 32 30 20 36 0D User 2

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX24 n 7 E 30 30 32 34 20 a 0D Color Red Gain n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX25 n 7 E 30 30 32 35 20 a 0D Green Gain n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX26 n 7 E 30 30 32 36 20 a 0D Blue Gain n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX27 n 7 E 30 30 32 37 20 a 0D Red Bias n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX28 n 7 E 30 30 32 38 20 a 0D Green Bias n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX29 n 7 E 30 30 32 39 20 a 0D Blue Bias n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX30 n 7 E 30 30 33 30 20 a 0D Cyan n= -50 (a=2D 35 30) - +50 (a=3 5 30) ~XX31 n 7 E 30 30 33 31 20 a 0D Yellow n= -50 (a=2D 35 30) - +50 (a=35 30) ~XX32 n 7 E 30 30 33 32 20 a 0D Magenta n= -50 (a=2D 35 30) - +50 (a=35 30 ) ~XX33 1 7 E 30 30 33 33 20 31 0D Reset

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX34 n 7 E 30 30 33 34 20 a 0D White Peaking n= 0 (a=30) – 10 (a=31 30)

~XX35 1 7 E 30 30 33 35 20 31 0D Degamma Film ~XX35 2 7 E 30 30 33 35 20 32 0D Video ~XX35 3 7 E 30 30 33 35 20 33 0D Graphics ~XX35 4 7 E 30 30 33 35 20 34 0D PC

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX36 1 7 E 30 30 33 36 20 31 0D Color Temp. Warm ~XX36 2 7 E 30 30 33 36 20 32 0D Medium ~XX36 3 7 E 30 30 33 36 20 33 0D Cold ~XX37 1 7 E 30 30 33 37 20 31 0D Color Space Auto ~XX37 2 7 E 30 30 33 37 20 32 0D RGB ~XX37 3 7 E 30 30 33 37 20 33 0D YUV

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX39 2 7 E 30 30 33 39 20 32 0D Input Source DVI-I ~XX39 5 7 E 30 30 33 39 20 35 0D VGA ~XX39 9 7 E 30 30 33 39 20 39 0D S-Video ~XX39 10 7E 30 30 33 39 20 31 30 0D Video ~XX40 1 7 E 30 30 34 30 20 31 0D De-interlace On ~XX40 2 7 E 30 30 34 30 20 32 0D Off

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX60 1 7 E 30 30 36 30 20 31 0D Format 4:3 ~XX60 2 7 E 30 30 36 30 20 32 0D 16:9-l ~XX60 3 7 E 30 30 36 30 20 33 0D 16:9-ll/16 :10 ~XX60 5 7 E 30 30 36 30 20 35 0D Natvie ~XX60 7 7 E 30 30 36 30 20 37 0D Auto

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX61 n 7E 30 30 36 31 20 a 0D Overscan n= 0 (a=30) – 10 ( a=31 30)

~XX62 n 7E 30 30 36 32 20 a 0D Zoom n= -30 (a=2D 33 3 0) - +50 (a=35 30) ~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n= -50 (a=2D 35 30) - +50 (a=3 5 30) ~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n= -24 (a=2D 32 34) - +24 (a=32 34) ~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n= -30 (a=2D 33 30) - +30 (a=33 30)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX70 1 7 E 30 30 37 30 20 31 0D Language English ~XX70 2 7 E 30 30 37 30 20 32 0D German ~XX70 3 7 E 30 30 37 30 20 33 0D French ~XX70 4 7 E 30 30 37 30 20 34 0D Italian ~XX70 5 7 E 30 30 37 30 20 35 0D Spanish ~XX70 6 7 E 30 30 37 30 20 36 0D Portuguese ~XX70 7 7 E 30 30 37 30 20 37 0D Polish ~XX70 8 7 E 30 30 37 30 20 38 0D Dutch ~XX70 9 7 E 30 30 37 30 20 39 0D Swedish ~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish ~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish

Commandes RS232

Débit en bauds : 9600 Bit de donnée : 8 Parité: Sans Bit de stop : 1 Aucun contrôle de Flux UART16550 FIFO : Désactiver Retour projecteur (Passe) : P Retour projecteur (Echec) : F

xx=01-99, ID projecteur xx=00 sert à tous les projecteurs

Page 62

~XX70 12 7E 30 30 37 30 20 31 32 0D Greek ~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese ~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese ~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese ~XX70 16 7E 30 30 37 30 20 31 36 0D Korean ~XX70 17 7E 30 30 37 30 20 31 37 0D Russian ~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian ~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak ~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic ~XX70 21 7E 30 30 37 30 20 32 31 0D Thai ~XX70 22 7E 30 30 37 30 20 32 32 0D Turkish

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX71 1 7 E 30 30 37 31 20 31 0D Projection Front-Desktop ~XX71 2 7 E 30 30 37 31 20 32 0D Rear-Desktop ~XX71 3 7 E 30 30 37 31 20 33 0D Front-Ceiling ~XX71 4 7 E 30 30 37 31 20 34 0D Rear-Ceiling

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX72 1 7 E 30 30 37 32 20 31 0D Menu Location Top Left ~XX72 2 7 E 30 30 37 32 20 32 0D Top Right ~XX72 3 7 E 30 30 37 32 20 33 0D Center ~XX72 4 7 E 30 30 37 32 20 34 0D Bottom Left ~XX72 5 7 E 30 30 37 32 20 35 0D Bottom Right

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n= 0 (a=30) – 31 (a=33 31)

~XX74 n 7E 30 30 37 34 20 a 0D Phase n= -5 (a=2D 35) - +5 (a=35) ~XX75 n 7E 30 30 37 35 20 a 0D H. Position n= -5 (a=2D 35) - +5 (a=35) ~XX76 n 7E 30 30 37 36 20 a 0D V. Position n= -5 (a=2D 35) - +5 (a=35)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Hour /Day/ Month n=hhd dmm hh= 0 (a=30) ~ 24 (a=32 34) dd= 0 (a=30) ~ 30 (a=33 30) mm= 0 (a=30) ~ 12 (a=31 32)

~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable ~XX78 2 7E 30 30 37 38 20 32 0D Disable

~XX81 n 7 E 30 30 38 31 20 a 0D Volume n= 0 (a=3 0) – 10 (a=31 30)

~XX89 1 7 E 30 30 38 39 20 31 0D Audio Input Mini Jack ~XX89 1 7 E 30 30 38 39 20 32 0D RCA

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX82 1 7 E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7 E 30 30 38 32 20 32 0D User ~XX83 1 7 E 30 30 38 33 20 31 0D Logo capture ~XX88 1 7 E 30 30 38 34 20 31 0D Close Caption On ~XX88 2 7 E 30 30 38 34 20 32 0D Off

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On ~XX100 2 7E 30 30 31 30 30 20 32 0D Off ~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On ~XX101 2 7E 30 30 31 30 31 20 32 0D Off ~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On ~XX102 2 7E 30 30 31 30 32 20 32 0D Off ~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On ~XX103 2 7E 30 30 31 30 33 20 32 0D Off

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue ~XX104 2 7E 30 30 31 30 34 20 32 0D Black ~XX104 3 7E 30 30 31 30 34 20 33 0D Red ~XX104 4 7E 30 30 31 30 34 20 34 0D Green ~XX104 5 7E 30 30 31 30 34 20 35 0D White

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX105 1 7E 30 30 31 30 35 20 31 0D Advanced Direct Power On On ~XX105 2 7E 30 30 31 30 35 20 32 0D Off ~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n=0 (a=30)-120 (a=3 1 32 30) (multiple of 5) ~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n=0 (a=30)-900 (a=39 30 30) (multiple o f 5)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Setting Lamp Hour ~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On ~XX109 2 7E 30 30 31 30 39 20 32 0D Off ~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright ~XX110 2 7E 30 30 31 31 30 20 32 0D STD ~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes ~XX111 2 7E 30 30 31 31 31 20 32 0D No

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to Remote

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX140 1 7E 30 30 31 34 30 20 31 0D Power ~XX140 3 7E 30 30 31 34 30 20 33 0D Remote Mouse Up ~XX140 4 7E 30 30 31 34 30 20 34 0D Remote Mouse Left ~XX140 5 7E 30 30 31 34 30 20 35 0D Remote Mouse Enter

Appendices Appendices

Page 63

Function Projector Return Description

Page 64

Appendices Appendices

Installation au plafond

Pour éviter d’endommager votre projecteur, veuillez utiliser le

v Veuillez

noter que des dommages sur le projecteur suite à une mauvaise installation annulent la garantie.

v Assurez-vous

qu’il y a une distance d’au moins 10 cm entre le couvercle inférieur du projecteur et le plafond.

kit de fixation recommandé pour l’installation. Pour des raisons de conformité, utilisez uniquement une

fixation pour plafond et des vis certifiées UL répondant aux spécifications suivantes :

1×4 mm Fixation du trépied-#1/4-20, longueur maximum 0,3”

1×6,5 mm Fixation du trépied-#1/4-20, longueur maximum 0,3”

M3-3× M3 Fixations plafond-M3×8, Longueur maximum 8 mm

Consultez le schéma suivant pour fixer le projecteur au plafond.

v Evitez de placer

le projecteur près de sources de chaleur comme des dispositifs de climatisation et des radiateurs. Tout excès de chaleur entraîne l'arrêt du projecteur.

Page 65

Les bureaux d’Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ETATS-UNIS

715 Sycamore Drive Milpitas, CA 95035, USA Tél : 408-383-3700 Télécopie : 408-383-3702 www.optomausa.com Service : services@optoma.com

Canada

5630 Kennedy Road, Mississauga, ON, L4Z 2A9, Canada Tél : 905-361-2582 Télécopie : 905-361-2581 www.optoma.ca

Europe

42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK Tél : +44 (0) 1923 691 800 Télécopie : +44 (0) 1923 691 888 www.optoma.eu Service Tel : +44 (0)1923 691865 Service : service@tsc-europe.com

France

Bâtiment E 81-83 avenue Edouard Vaillant 92100 Boulogne Billancourt, France Tél : +33 1 41 46 12 20 Télécopie : +33 1 41 46 94 35

Service : savoptoma@optoma.fr

Espagne

C/ José Hierro,36 Of, 1C 28529 Rivas Vacia Madrid, Spain Tél : +34 91 499 06 06 Télécopie : +34 91 670 08 32

Allemagne

Werftstrasse 25 D40549 Düsseldorf, Germany Tél : +49 (0) 211 506 6670 Télécopie : +49 (0) 211 506 66799 Service : info@optoma.de

Page 66

Appendices Appendices

Scandinavie

Grev Wedels Plass 2 3015 Drammen Norway Tél : +47 32 26 89 90 Télécopie : +47 32 83 78 98 Service : info@optoma.no

Amérique Latine

715 Sycamore Drive Milpitas, CA 95035, USA Tél : 408-383-3700 Télécopie : 408-383-3702 www.optoma.com.br www.optoma.com.mx

Corée

WOOMI TECH.CO.,LTD 4F,Minu Bldg.33-14, Kangnam-Ku, seoul,135-815, KOREA Tél : +82+2+34430004 Télécopie : +82+2+34430005

Japon

東京都足立区綾瀬3-25-18 株式会社オーエスエムサポートセンター:0120-46-5040

E-mail : info@osscreen.com www.os-worldwide.com

Taiwan

5F., No. 108, Minchiuan Rd., Shindian City, Taipei Taiwan 231, R.O.C. Tél : +886-2-2218-2360 Télécopie : +886-2-2218-2313 www.optoma.com.tw asia.optoma.com

Service : services@optoma.com.tw

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Cheung Sha Wan, Kowloon, Hong Kong Tél : +852-2396-8968 Télécopie : +852-2370-1222

www.optoma.com.hk

China

5F, No. 1205, Kaixuan Rd., Changning District Shanghai, 200052, China Tél : +86-21-62947376 Télécopie : +86-21-62947375

www.optoma.com.cn

Page 67

Avis concernant les Réglementations

Avis : Câbles blindés

Toutes les connexions aux autres appareils informatiques doivent être effectuées à l’aide de câbles blindés afin de préserver la conformité avec les règlementations FCC.

Précaution

Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l’utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet appareil.

& la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’article 15 des Règlements FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio, et s’il n’est pas installé et utilisé en accord avec les instructions, il peut provoquer des interférences dans les communications radio.

Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception.



Eloigner l’appareil du récepteur.



Connecter l’appareil sur un circuit différent de celui sur



lequel le récepteur est branché. Consulter le revendeur ou un technicien radio/télévision



expérimenté.

Page 68

Appendices

Conditions de fonctionnement

Ce matériel est conforme à l’Article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes:

Avis : Câbles blindés

Cette appareil numérique de classe B est conforme avec l’ ICES003 canadien.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l’Union Européenne

  

Cet appareil ne doit pas provoquer d’interférences néfastes, et

Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Directive 2004/108/EC EMC (comprenant les amendements) Directive 2006/95/EC concernant la Basse Tension Directive 1999/5/EC R & TTE (si le produit dispose de la

fonction RF)

OPTOMA EX774 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des Matières

Notice d’utilisation

Informations de Sécurité

Précautions

Avertissements de sécurité pour les yeux

Introduction

Vue d’ensemble du paquet

Vue d’ensemble sur le produit

Unité principale

Panneau de commandes

Vue de dos

Télécommande

Installation

Connexion du projecteur

Connexion à l’ordinateur de bureau/Ordinateur portable

Connexion aux sources vidéo

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Mise hors tension du projecteur

Témoin d’avertissement

Réglage de l'image projetée

Réglage de la Hauteur du Projecteur

Réglage du Zoom / Mise au point (Série 0,7” XGA)

Réglage de la taille de l’image projetée

Réglage du Zoom / Mise au point (Série 0,55” XGA)

Réglage de la taille de l’image projetée

Réglage du Zoom / Mise au point (Série 0,65” WXGA)

Réglage de la taille de l’image projetée

Contrôles utilisateur

Panneau de commandes et télécommande

Comment procéder


AFFICHER

MENU

OPTIONS

LAN_RJ45 (Modèles RJ45 seulement)

Appendices

Dépannage

Problèmes d’image

Problèmes d’intermission

Indication de l’état du projecteur

Problèmes de télécommande

Problèmes audio

Remplacement de la lampe

Nettoyer le projecteur

Modes de Compatibilité

Commandes RS232

Liste des fonctions du protocole RS232

Installation au plafond

Les bureaux d’Optoma dans le monde

Conditions de fonctionnement
