Page 1

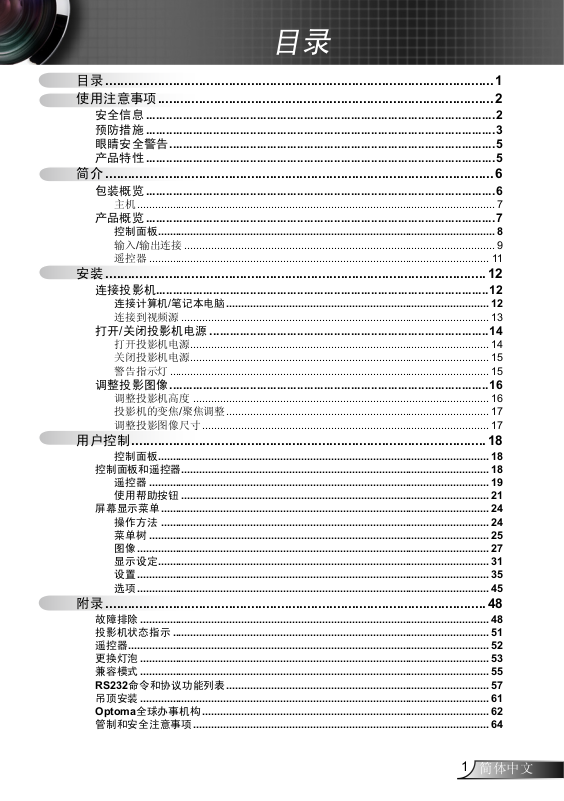

目录
目录 ........................................................................................................1
使用注意事项 ..........................................................................................2
安全信息 ........................................................................................................2
预防措施 ........................................................................................................3
眼睛安全警告 .................................................................................................5
产品特性 ........................................................................................................5
简介 ........................................................................................................6
包装概览 ........................................................................................................6
主机 ........................................................................................................................ 7
产品概览 ........................................................................................................7
控制面板 ................................................................................................................. 8
输入/输出连接 ........................................................................................................9
遥控器 .................................................................................................................. 11
安装 ......................................................................................................12
连接投影机 ...................................................................................................12
连接计算机/笔记本电脑 ........................................................................................ 12
连接到视频源 .......................................................................................................13
打开/关闭投影机电源 ...................................................................................14
打开投影机电源 .................................................................................................... 14
关闭投影机电源 .................................................................................................... 15
警告指示灯 ........................................................................................................... 15
调整投影图像 ...............................................................................................16
调整投影机高度 ................................................................................................... 16
投影机的变焦/聚焦调整 ........................................................................................ 17
调整投影图像尺寸 ................................................................................................ 17
用户控制 ............................................................................................... 18
控制面板 ............................................................................................................... 18
控制面板和遥控器 ....................................................................................................... 18
遥控器 .................................................................................................................. 19
使用帮助按钮 .......................................................................................................21
屏幕显示菜单 .............................................................................................................. 24
操作方法 .............................................................................................................. 24
菜单树 .................................................................................................................. 25
图像 ...................................................................................................................... 27
显示设定 ............................................................................................................... 31
设置 ...................................................................................................................... 35
选项 ...................................................................................................................... 45
附录 ......................................................................................................48
故障排除 ..................................................................................................................... 48
投影机状态指示 .......................................................................................................... 51
遥控器 ......................................................................................................................... 52
更换灯泡 ..................................................................................................................... 53
兼容模式 ..................................................................................................................... 55
RS232命令和协议功能列表 ........................................................................................ 57
吊顶安装 ..................................................................................................................... 61
Optoma全球办事机构 ................................................................................................ 62
管制和安全注意事项 ................................................................................................... 64
1
简体中文
Page 2
2
简体中文
使用注意事项
安全信息
警告： 为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。 机壳内存在危险
高电压。 不要打开机壳。 应委托专业人士进行维修。
B级辐射限制
此B级数字设备符合“加拿大干扰成因设备条例”的所有要求。
重要安全事项
1. 不要阻塞任何通风口。 为防止投影机过热以保证其可靠进行，建议将
投影机安装在通风良好的位置。 例如，不要将投影机放置在杂乱的咖
啡桌、沙发、床等上面。不要将投影机放置在空气流通不畅的狭小空间
内，如书柜或壁橱中。
2. 不要在靠近水的地方或潮湿的地方使用本投影机。 为降低火灾和/或触电
危险，切勿使本投影机遭受雨淋或受潮。
3. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备
（如放大器）。
4. 清洁时使用干布。
5. 仅使用制造商指定的连接件/附件。
6. 如果本机已物理损坏或者使用不慎，请勿继续使用本机。
物理损坏/使用不慎包括（但不限于）：
本机掉落。
电源线或插头损坏。
液体溅落到投影机上。
投影机遭受雨淋或受潮。
异物掉入投影机内或者内部元件松动。
不要尝试自行维修本机。 打开或卸下机壳时存在危险电压或其它危险。
在送修本机前，请先与Optoma联系。
7. 不要让物品或液体进入投影机。 否则，可能接触到危险电压点和短路部
件，导致火灾或电击。
8. 留意投影机外壳上的安全标志。
9. 本机只应由相关服务人员进行修理。
等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘
的“危险电压”，存在人员触电危险。
等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和
维护（维修）文字说明。
Page 3
使用注意事项
预防措施
请遵循本用户指南中的所有警告、预防措施以及
所推荐的维护事项。
▀■ 警告─ 灯泡点亮时切勿直视投影机镜头。 亮光可能会伤害您
的眼睛。
▀■ 警告─ 为降低火灾或电击危险，切勿使本投影机遭受雨淋或
受潮。
▀■ 警告─ 请勿打开或者拆卸本投影机，以免发生触电。
▀■ 警告─ 在更换灯泡前，请使本机完全冷却。 按照第53-54页
介绍的说明进行操作。
▀■ 警告─ 本投影机将自行检测其灯泡使用寿命。 投影机显示警
告消息时一定要更换灯泡。
▀■ 警告─ 更换灯泡模块（参见第47页）后，请在屏幕显示“选
项|灯泡设定”菜单中重新设置“灯泡时数重置”功
能。
当灯泡达到使用
寿命时，必须更
换灯泡模块，否
则投影机无法开
机。 更换灯泡
时，请按照第
53-54页“更换
灯泡”中列出的
步骤进行操作。
▀■ 警告─ 关闭投影机时，请确保先完成散热过程，然后再
拔掉电源线。 投影机需要90秒钟散热时间。
▀■ 警告─ 在投影机工作过程中，不用使用镜头盖。
▀■ 警告─ 当灯泡接近使用寿命时，屏幕上会显示消息“灯泡警
告： 超过灯泡寿命”。 请与当地经销商或服务中心联
系，尽快更换灯泡。
▀■ 警告─ 请勿直视遥控器上的激光笔，或者用其照射人眼。 激
光笔可能对视力造成永久性伤害。
3
简体中文
Page 4
4
简体中文
使用注意事项
务必：
在清洁产品前，关闭电源并从交流电源插座上拔掉电源线。
使用蘸有中性洗涤剂的柔软干布擦拭主机外壳。
如果本产品长期不用，应从交流插座中拔下电源插头。
切勿：
阻塞设备上用于通风的狭缝和开口。
使用擦洗剂、石蜡或者溶剂擦拭设备。
在如下条件下使用：
- 极端炎热、寒冷或者潮湿的环境。
确保室内环境温度在5 - 35°C之间。
相对湿度是5 - 35°C时80%（最大），无凝结。
- 易受大量灰尘和泥土侵袭的区域。
- 任何产生强磁场的设备附近。
- 阳光直接照射。
Page 5
使用注意事项
眼睛安全警告
▀■ 切勿直视/面对投影机光束。 尽可能背对光束。
▀■ 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上
的某个位置，务必提醒学生不要注视光束。
▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。
产品特性
▀■ XGA (1024x768)本机分辨率
▀■ 与HD兼容 – 支持1080p
▀■ VGA显示器环路
（待机模式下工作>1W）
▀■ BrilliantColorTM技术
▀■ 安全栓和Kensington锁
▀■ RS232控制
▀■ 快速关闭
▀■ 内置扬声器
▀■ 网络支持（仅限特定型号）
5
简体中文
Page 6
6
简体中文
简介
POWER
?
/?
包装概览
打开包装箱并检查其中的物品，确保下面列出的所有
部件齐全。 如有任何物品缺失，请立即与最近的客户
服务中心联系。
由于各国家/地区应
用不同，有些地区可
能有不同的附件。
投影机（带镜头盖）
2节AAA电池
文档：
用户手册
保修卡
快速入门卡
WEEE 卡
（仅适用于欧洲中
东非洲）
电源线1.8米
红外线遥控器
1.8米VGA线
Page 7
产品概览
VGA1-IN / YPbPr
/
VGA2-IN
/
SCART
/
YPbPr
VGA-OUT
S-VIDEO
VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
?
POWER
POWER
?
主机
3
5
简介
5
1
2
4
6
9
8
1. 控制面板
2. 变焦环
3. 调焦环
4. 变焦镜头
5. 红外线接收器
7
6
6. 倾斜度调节支脚
7. 安全栓
8. 输入/输出连接
9. 电源插口
7
简体中文
Page 8
8
简体中文
简介
POWER
?
控制面板
1
12
1. 帮助
2. 菜单
3. 信号源
4. 确定
5. 重新同步
6. 电源
7. 梯形修正
8. 四向选择键
9. 开机/待机LED
10. 灯泡故障LED
11. 温度LED
12. 红外线接收器
62 4 53
11
7
8
10
9
Page 9
输入/输出连接
VGA1-IN / YPbPr/
VGA2-IN /SCART / YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
简介
1 3 17
9
5
10 13
1211
16
1. RJ-45网络接口
2. USB接口（连接到PC以实现远程鼠标功能）
3. HDMI接口
4. VGA1-In/YPbPr/” ”接口
（PC模拟信号/分量视频输入/HDTV/YPbPr/无线Dongle）
5. VGA-Out接口（来自VGA1-In的显示器环路通过输出）
6. S-Video输入接口
7. 复合视频输入接口
8. 音频输出接口（3.5mm Mini插孔）
9. VGA2-In/SCART/YPbPr接口
（PC模拟信号/分量视频输入/HDTV/SCART/YPbPr）
10. RS-232接口（9针）
87642
14 15
9
简体中文
Page 10
10
简体中文
简介
VGA1-IN / YPbPr/
VGA2-IN /SCART / YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
1 3 17
9
5
10 13
1211
16
87642
14 15
11. 音频3输入接口（3.5mm mini插孔）
（用于S-Video/Video）
12. 音频2输入接口（3.5mm mini插孔）
（用于VGA2）
13. 音频1输入接口（3.5mm mini插孔）
（用于VGA1）
14. KensingtonTM锁端口
15. 安全栓
16. 电源插口
下面的项目仅在特定型号上提供。
17. 12V触发器中继接口
Page 11
遥控器
/?
简介
1
2
22
21
20
19
18
17
16
15
14
23
1. LED指示灯
2. 电源开关
3. 向上翻页
4. 鼠标右击
5. 四方向
选择键
6. 重新同步
7. 向下翻页
8. 音量 +/-
9. 缩放
10. AV静音
11. 视频
12. VGA
1213
13. 画面冻结
14. S-Video
15. HDMI
16. 亮度
17. 菜单
18. 梯形修正 +/-
19. 信号源
20. 确定/帮助
21. 鼠标左击
22. PC/鼠标控制
23. 数字键盘
（在输入密码时使用）
24. 激光笔
24
3
4
5
6
7
8
9
10
11
11
简体中文
Page 12
12
简体中文
安装
VGA1-IN / YPbPr/
VGA2-IN/SCART /YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
E62405SP
R
MOLEX
连接投影机
连接计算机/笔记本电脑
I/O配置视型号而定。
由于各国家/地区的应
用不同，有些地区可
能有不同的附件。
(*) 选件
4
5
8
3
9
1
+12V输出
2
6
7
1............................................................................................................电源线
2............................................................................................................VGA线
3.............................................................................................................. *网线
4.......................................................................................................... *USB线
5..................................................................................................*DVI/HDMI线
6.......................................................................................................*RS232线
7................................................................................................... *音频输入线
8...................................................................................................*VGA输出线
9................................................................................................... *音频输出线
Page 13
VGA1-IN / YPbPr/
VGA2-IN/SCART /YPbPr
VGA-OUT
S-VIDEO VIDEO
AUDIO-OUT
(VGA1)
AUDIO1-IN
RS-232
USB
(VGA2)
AUDIO2-IN
HDMI
RJ-45
(S-VIDEO/VIDEO)
AUDIO3-IN
12V OUT
E62405SP
R
连接到视频源
安装
I/O配置
视型号而定
由于各国家/地区的应
用不同，有些地区可
能有不同的附件。
(*) 选件
DVD播放机、机顶盒、
HDTV接收器
10
1
2
复合视频输出
6
8
9
3
+12V输出
5
4
8
S-Video输出
7
DVD播放机、机顶盒、HDTV接收器
8
1............................................................................................................电源线
2............................................................................................................VGA线
3................................................................................................... *复合视频线
4.....................................................................................................*S-Video线
5.......................................................... *15-针至3 RCA分量视频/HDTV适配器
6................................................................................................*3 RCA分量线
7......................................................................................*SCART/VGA适配器
8...........................................................................................*音频线插孔/RCA
9.........................................................................................................*HDMI线
10............................................................................................................ *网线
13
简体中文
Page 14
14
简体中文
安装
POWER
POWER
?
(*) 当启用了
省电模式时，在
待机模式下，
VGA和音频
通过、RS-232和
RJ-45将被禁用。
打开/关闭投影机电源
打开投影机电源
1. 取下镜头盖。
2. 牢固连接电源线和信号线。连接后，开机/待机LED将变成黄
色。
3. 按投影机或遥控器上的“ ”按钮打开灯泡电源。开机/待机
LED此时将变成绿色。
开机画面显示约10秒钟。第一次使用本投影机时，会提示您
选择喜欢的语言和省电模式。(*)
4. 打开和连接您希望在屏幕上显示的信号源的电源（计算机、
笔记本电脑、视频播放机等）。投影机将自动检测信号源。
否则，按菜单按钮，转到“选项”。
确保“信号源锁定”已设成“关”。
如果同时连接了多个信号源，可以按控制面板上的“信号
源”按钮或遥控器上的直接信号源键切换输入。
首先打开投影机
电源，然后选择
信号源。
2
电源
1
镜头盖
Page 15
安装
关闭投影机电源
1. 按遥控器或控制面板上的“ ”按钮关闭投影机电源。
屏幕上显示下面的消息。
再按一次“ ”按钮进行确认，否则该消息将在15秒钟后
消失。 第二次按“ ”按钮时，投影机将显示倒计时并关
机。
2. 散热风扇继续转到约10秒进行散热，开机/待机LED将闪烁
绿色。 当开机/待机LED稳定显示黄色时，投影机已进入待
机模式。
如果希望使投影机重新返回工作状态，必须等待投影机完
成散热过程并已进入待机模式。 一旦进入待机模式，只需
按“ ”按钮即可重新启动投影机。
3. 从电源插座和投影机上拔掉电源线。
4. 切勿在电源关闭过程完成之后立即打开投影机电源。
如果投影机出现这
些现象，请与附近
的服务中心联系。
有关的详细信息，
请参见第61-
62页。
警告指示灯
当警告指示灯（如下所述）点亮时，投影机将自动关闭：
“灯泡”LED指示灯显示红色，并且如果“开机/待
机”指示灯闪烁黄色。
“温度”LED指示灯显示红色，并且如果“开机/待
机”指示灯闪烁黄色。 这表示投影机过热。 在正常情况
下，投影机可以重新开启。
“温度”LED指示灯闪烁红色，并且如果“开机/待机”
指示灯闪烁黄色。
从投影机上拔掉电源线，等待30秒，然后再试一次。 如果警告
指示灯仍点亮，请与附近的服务中心联系以寻求帮助。
15
简体中文
Page 16
16
简体中文
安装
调整投影图像
调整投影机高度
本投影机配有升降支脚，用于调整图像高度。
1. 找到您想要修正高度的投影机下面的可调节支脚。
2. 顺时针/逆时针转动可调节环以降低或升高投影机。 根据需
要对其余支脚重复操作。
倾斜度调节支脚
倾斜调节环
Page 17
安装
POWER
?
Hd
64.1"
(162.8cm)
83.3"
(211.6cm)
128.2"
(325.5cm)
205.1"
(520.8cm)
307.6"
(781.3cm)
46.1"
(117.2cm)
76.9"
(195.3cm)
100.0"
(253.9cm)
153.8"
(390.6cm)
246.1"
(625.0cm)
256.3"
(651.0cm)
38.4"
(97.7cm)
4.92'
(1.50m)
32.81'(10.00m)
26.25'(8.00m)
16.40'(5.00m)
10.66'(3.25m)
8.20'(2.50m)
宽度
高度
对角线
投影机的变焦/聚焦调整
您可以调节变焦环以放大/缩小图像。 要将图像聚焦，旋转调焦
环直到图像清晰。
1.2x Zoom系列的聚焦范围是4.92到32.81英尺（1.50到
10.00米）。
变焦环
调焦环
调整投影图像尺寸
屏幕
（对角线）
屏幕
大小
Hd
最大 46.1” (117.2cm) 76.9” (195.3cm) 100.0” (253.9cm) 153.8” (390.6cm) 246.1” (625.0cm) 307.6” (781.3cm)
最小 38.4” (97.7cm) 64.1” (162.8cm) 83.3” (211.6cm) 128.2” (325.5cm) 205.1” (520.8cm) 256.3” (651.0cm)
最大
36.9” x 27.7”
(WxH)
93.8 x 70.3cm
最小
30.8” x 23.1”
(WxH)
78.1 x 58.6cm
最大 4.15” (10.55cm) 6.92” (17.58cm) 9.00” (22.85cm) 13.84” (35.16cm) 22.15” (56.25cm) 27.68” (70.31cm)
最小 3.46” (8.79cm) 5.77” (14.65cm) 7.50” (19.04cm) 11.53” (29.3cm) 18.45” (46.88cm) 23.07” (58.59cm)
投影距离 4.92’ (1.50m) 8.20’ (2.50m) 10.66’ (3.25m) 16.40’ (5.00m) 26.25’ (8.00m) 32.81’ (10.00m)
61.5” x 46.1”
156.3 x 117.2cm
51.3” x 38.4”
130.2 x 97.7cm
80.0” x 60.0”
203.1 x 152.3cm
66.6” x 50.0”
169.3 x 127.0cm
本表仅供用户参考。
123.0” x 92.3”
312.5 x 234.4cm
102.5” x 76.9”
260.4 x 195.3cm
196.9” x 147.6”
164.0” x 123.0”
500.0 x 375.0cm
416.7 x 312.5cm
246.1” x 184.5”
625.0 x 468.8cm
205.1” x 153.8”
520.8 x 390.6cm
17
简体中文
Page 18
18
简体中文
用户控制
POWER
?
控制面板
使用控制面板
控制面板和遥控器
电源
重新同步
确定
信号源
菜单
帮助
?
四向选择键
梯形修正
灯泡LED 指明投影机的灯泡状态。
温度LED 指明投影机的温度状态。
开机/待机LED 指明投影机的状态。
参见第14-15页的“打开/关闭投影机电源”部分。
根据输入源自动同步投影机。
确认您选择的项目。
按信号源选择输入信号。
按菜单可以启动屏幕显示(OSD)菜单。 如要退出
OSD，请再按一次菜单。
帮助菜单（参见第21页）。
使用 选择项目或调整选择内容。
使用 调整由于倾斜投影机而造成的图像
失真。 (±40度)
Page 19
遥控器
/?
用户控制
使用遥控器
电源
激光
L按钮
R按钮
页面+
页面-
确定/帮助
信号源
重新同步
四向选择键
梯形修正+/-
音量+/-
参见第14-15页的“打开/关闭投影机电
源”部分。
按下以使用激光笔。
单击鼠标左键。
单击鼠标右键。
使用此按扭向上翻页。
使用此按扭向下翻页。
确认您选择的项目。
? 帮助菜单（参见第21页）。
按信号源选择输入信号。
根据输入源自动同步投影机。
使用 选择项目或调整选择内容。
调整因投影机倾斜而导致的图像失真。
增大/减小音量。
亮度
菜单
缩放
调整图像的亮度。
按菜单可以启动屏幕显示(OSD)菜单。 如要
退出OSD，请再按一次菜单。
放大图像。
按 按钮更改缩放比例。
19
简体中文
Page 20
20
简体中文
用户控制
/?
遥控器
使用遥控器
HDMI
画面冻结
AV静音
S-Video 按“S-Video”可以选择S-Video信号源。
VGA
视频 按“视频”可以选择复合视频信号源。
按“HDMI”选择HDMI信号源。
按“画面冻结”使屏幕图像暂停。
再按一次此按钮解锁。
暂时关闭/开启音频和视频。
按“VGA”可以选择VGA信号源。
Page 21
用户控制
POWER
?
POWER
?
使用帮助按钮
帮助功能可确保轻松设置和使用。
按控制面板上的“?”按钮可以打开帮助菜单。
21
简体中文
Page 22
22
简体中文
用户控制
有关详细信息，
请参见第4851页的“故障排
除”部分。
.
仅当没有检测到输入源时，帮助菜单按钮起作用。
如果在检测到输入源时按下帮助按钮，会显示下面的页面以帮
助您诊断问题。
Page 23
用户控制
23
简体中文
Page 24
24
简体中文
用户控制
屏幕显示菜单
本投影机具有一个多语言屏幕显示（OSD）菜单，可以调整图
像并更改多种设置。 投影机将自动检测信号源。
操作方法
1. 如要打开OSD菜单，请按控制面板或投影机键盘上的菜单。
2 当显示OSD时，使用
行选择时，按 或确定键进入子菜单。
3. 使用
4. 在子菜单中选择下一个要调整的项目，并按照如上所述进行调整。
5. 按确定进行确认，屏幕将返回主菜单。
6. 如要退出，请再次按菜单。 OSD菜单将关闭，投影机自动保存新
的设置。
键选择主菜单中的项目。 在特定页上进
键选择所需的项目，使用 键调整设置。
主菜单
子菜单
设置
Page 25
(#) 只在视频模
式下支持“饱和
度”和“色度”。
(
) “信号”仅
*
适用于模拟VGA
(RGB)信号。
下面的项目仅在特定型
号上提供。
☆
(
) “自动梯形校正”、
“三维”、
“3D同步反转”、
“限制字幕”
菜单树
用户控制
#
#
*
25
简体中文
Page 26
26
简体中文
用户控制
菜单树
Page 27
用户控制
图像
显示模式
对于许多类型的图像，投影机里有很多已经优化了的出厂预置。
演示： 来自PC输入的良好色彩和亮度。
明亮: 来自PC输入的最大亮度。
电影: 用于家庭影院。
sRGB： 标准化精确色彩。
黑板： 当投影到黑板（绿色）时，应选择该模式，以实现最佳色
彩设置。
教室： 在教室内投影时建议选择该模式。
用户1： 用户的设置。
用户2： 此模式的初始默认设置来自“电影”模式。 用户2中用户
的任何进一步调整将保存在此模式中以备将来使用。
亮度
调整图像的亮度。
按 使图像变暗。
按 使图像变亮。
27
简体中文
Page 28
28
简体中文
用户控制

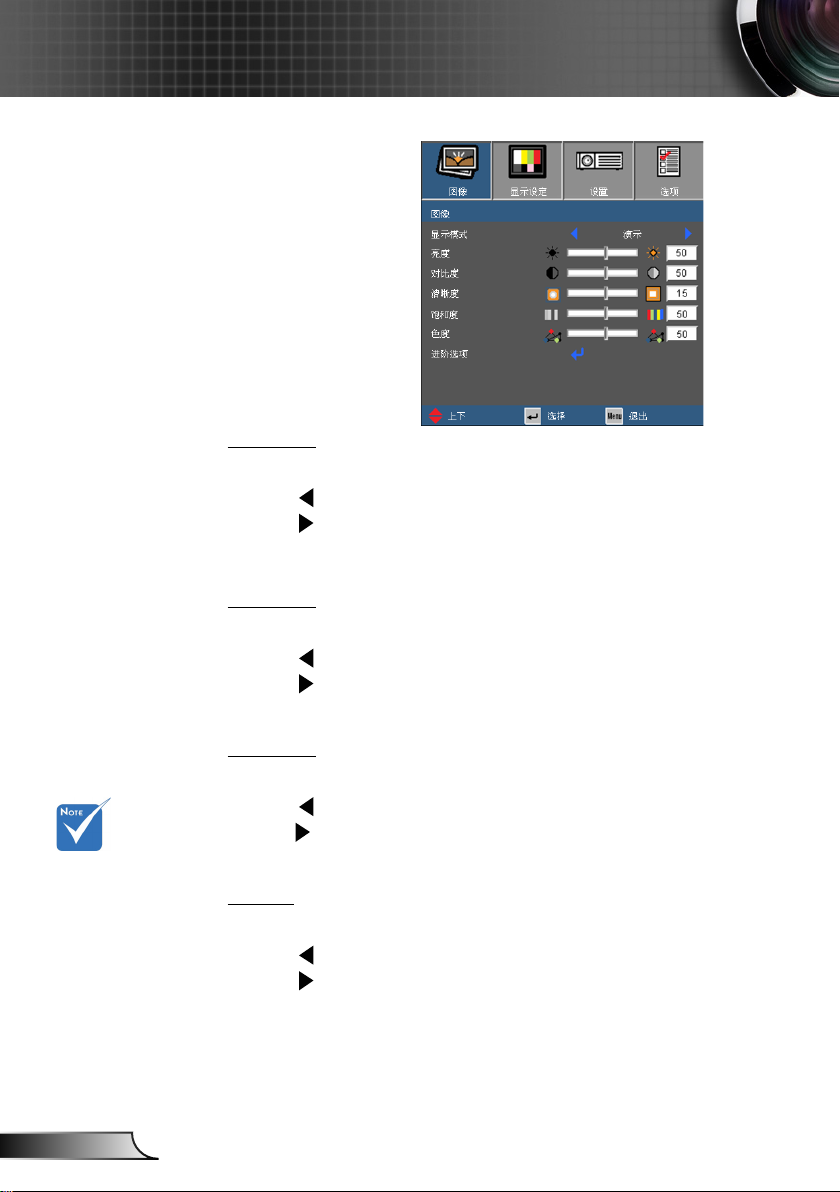

对比度
对比度控制图片最亮和最暗部分之间的差异程度。
清晰度
调整图像清晰度。
图像
按 降低对比度。
按 提高对比度。
按 降低清晰度。
按 提高清晰度。
只有在视频模式
下支持“饱和
度”和“色度”
功能。
饱和度
将视频图像从黑白调整为完全饱和的颜色。
按 减小图像的饱和度。
按 增大图像的饱和度。
色度
调整红绿色平衡。
按 增加图像中的绿色数量。
按 增加图像中的红色数量。
Page 29
图像|进阶选项
灰度
这使您可以选择经过微调的degamma表，
以便根据输入信号源提供最佳图像质量。
电影： 用于家庭影院。
影像： 用于视频或TV信号源。
图像： 用于图像信号源。
计算机： 用于计算机信号源。
用户控制
BrilliantColor™
此可调项目采用新的色彩处理算法和系统级增强功能，可以在提供
逼真、震撼图片色彩的同时使图片更亮。范围是0到10。如果希望
图像更强烈一些，可以向最高设置方向调整。如果要让图像平缓自
然一些，可以向最低设置方向调整。
色温
调整色温。 色温越低，屏幕看上去越冷；色温越高，屏幕看上去越
暖。
颜色空间
从自动、RGB或YUV中选择相应的颜色矩阵类型。
29
简体中文
Page 30
30
简体中文
用户控制
进阶选项|
颜色设置
色彩
使用这些设置可对红色、绿色、蓝色、青色、洋红和黄色进行个别
高级调整。
恢复原值
选择“是”恢复颜色调整的出厂默认值
。
进阶选项|
输入源
输入源
使用此选项可以启用/禁用输入源。 按 进入子菜单并选择想要的
输入源。 按确定完成选择。 投影机将不会搜索未选择的输入源。
Page 31
用户控制
显示设定
影像比例
可以使用此功能选择所需的宽高比。
4:3：此影像比例适合4×3输入源。
16:9-I： 此影像比例适合16x9输入源，如针对宽屏电视的
HDTV和增强的DVD。 (576i/p)
16:9-II： 此影像比例适合16x9输入源，如针对宽屏电视的
HDTV和增强的DVD。 (480i/p)
Native： 此影像比例显示原始图像而没有任何缩放。
自动： 自动选择合适的显示影像比例。
纵横比
（检测到信号源）
4:3 1024 x 768 中心
16:9-I 1024 x 576 中心
16:9-II 854 x 480 中心
调整图像大小
XGA型号
Native
将上面介绍的非像素分辨率的图像调
整至原始尺寸。
31
简体中文
Page 32
32
简体中文
用户控制
Native 影像比例
16 : 9-I 影像比例
或
或
16 : 9-II影像比例
4 : 3 影像比例
输入信号
显示区域
图片区域
屏幕上的显示
Page 33
用户控制
显示设定
边缘修正
边缘修正功能可以去除视频图像中的噪点。 对图像进行边缘修正以
去除视频信号源边缘上的视频编码噪点。
缩放
按 减小图像的尺寸。
按 放大投影屏幕上的图像。
图像水平调整
水平移动投影图像的位置。
下面的项目仅在特
定型号上提供。
“自动梯形校正”、
“三维”、
“3D同步反转”
仅当启用“三
维”时，才能使
用“3D同步反
转”。
图像垂直调整
垂直移动投影图像的位置。
梯形失真调节
按 或 调整图像垂直失真。 如果图像看起来是梯形，此选项有
助于使图像变矩形。
自动梯形校正
自动调整图像垂直失真。
三维
按“开”时对3D图像启用三维。
3D同步反转
按“开”时反转左右画面的内容。
按“关”时恢复默认的画面内容。
33
简体中文
Page 34
34
简体中文
用户控制
设置|语言
语言
选择多语种OSD菜单。 按 或 进入子菜单，然后使用 或
键选择所需的语言。 按确定完成选择。
Page 35
设置
投影方式
正投-桌面
用户控制
背投-桌面和背投-吊
装时使用透明屏幕。
这是默认选择。 图像直线投影到屏幕上。
背投-桌面
当选择时，图像反转。
正投-吊装
当选择时，图像上下颠倒。
背投-吊装
当选择时，图像反转并上下颠倒。
35
简体中文
Page 36
36
简体中文
用户控制
菜单位置
投影机ID
静音
设置
选择显示屏上的菜单位置。
ID定义可以通过菜单进行设置（范围0~99），用户可通过
RS232控制单个投影机。 有关RS232命令的完整列表，请参见
第58页。
选择“开”以开启静音。
选择“关”以关闭静音。
音量
按 减小音量。
按 增大音量。
音频输入
默认的音频设置位于投影机后面板上。 使用此选项为当前图像
信号源重新指派音频输入（1、2或3）。 每个音频输入都可指派
给多个视频信号源。
AUDIO1： VGA1
AUDIO2： VGA2
AUDIO3： S-VIDEO / 视频
Page 37
“信号”仅适用于
模拟VGA (RGB)信
号。
用户控制
设置|信号
相位
同步显示和图形卡两者的信号时序。 如果图像不稳定或闪烁，可以
使用此功能进行修正。
频率
更改显示数据的频率，使其与计算机图形卡的频率匹配。 仅当图像
看起来垂直闪烁时，使用此功能。
水平位置
按 将图像左移。
按 将图像右移。
垂直位置
按 将图像下移。
按 将图像上移。
37
简体中文
Page 38
38
简体中文
用户控制
设置|安全设定
安全设定
安全定时
可以选择时间（月/日/时）功能以设置投影机使用时数。 经过此时
间后，会提示您重新输入密码。
开: 选择“开”可以在打开投影机电源时使用安全验证。
关: 如果选择“关”，则在打开投影机电源时不需要进行密码验
证。
Page 39
设置|安全设定
用户控制
密码默认值
是“1234”（初次
使用时）。
更改密码
第一次：
1. 按“ ”设置密码。
2. 密码必须是4位。
3. 使用遥控器上的数字按钮输入新密码，然后按“ ”键确认密
码。
更改密码：
1. 按“ ”输入旧密码。
2. 使用数字按钮输入当前密码，然后按“ ”进行确认。
3. 使用遥控器上的数字按钮输入新密码（4位），然后按“ ”进
行确认。
4. 再次输入新密码，然后按“ ”进行确认。
如果连续3次输入错误密码，投影机将自动关机。
如果您忘记密码，请联系当地办事机构寻求支持。
39
简体中文
Page 40
40
简体中文
用户控制
RS232
设置
RS232：允许通过RS232对各个投影机进行控制。
网络： 允许使用Web浏览器(Internet Explorer)通过网络控制投
（默认设置）
影机。
“无线”仅适用
于VGA1接口
警告：
如果开启无线，
有线VGA将不起
作用，投影机可
能关闭。
无线
选择“开”以开启无线。
Page 41
设置|进阶选项
开机画面
可以使用此功能选择所需的开机画面。 如果进行过更改，则在投影
机下次开机时更改会生效。
OPTOMA： 默认开机画面。
用户： 使用“屏幕捕获”功能记忆的图片。
屏幕捕获
按“ ”立即捕获屏幕上目前显示的图片图像。
用户控制
“限制字幕”：
在特定型号上
限制字幕
关： 选择“关”时关闭限制字幕功能。
CC1： CC1语言： 美国英语。
CC2： CC2语言（取决于用户的电视频道）：
西班牙语、法语、葡萄牙语、德语、丹麦语。
41
简体中文
Page 42
42
简体中文
用户控制
设置|网络
网络状态
显示网络连接状态。
DHCP
可以使用此功能选择所需的开机画面。 如果更改了设置，当退出
OSD菜单时，新设置将在下一次打开时生效。
IP地址
选择IP地址。
开： 自动从外部DHCP服务器为投影机分配IP地址。
关： 手动分配IP地址。
子网掩码
选择子网掩码。
网关
选择投影机所连网络的默认网关。
DNS
选择DNS地址。
应用
按“ ”，然后选择“是”以应用所作的选择。
Page 43
当使用投影机IP地
址时，将无法链接
到服务器。
用户控制
如何使用Web浏览器控制投影机
1. 开启DHCP以便让DHCP服务器自动分配IP，或者手动输入所需的
网络信息。
2. 然后，选择“应用”并按“ ”按钮完成配置过程。
3. 打开Web浏览器，在地址栏键入与OSD LAN画面所设定相同的IP
地址，Web页将如下所示：
4. 打开“控制面板”以控制投影机。
当从计算机直接连接到投影机时
步骤1： 从投影机的LAN功能找到一个IP地址(192.168.6.74)。
43
简体中文
Page 44
44
简体中文
用户控制
步骤2： 选择“应用”并按“确定”按钮提交功能，或者按“菜单”键退出。
步骤3： 如要打开网络连接，请依次单击开始、控制面板、网络和Internet连接，然后单击
网络连接。 单击要配置的连接，在网络任务 下单击更改此连接的设置。
步骤4： 在常规选项卡的此连接使用下列
项目中，单击Internet协议(TCP/
IP)，然后单击“属性”。
步骤5： 单击使用下面的IP地址，然后键
入如下内容：
1) IP地址： 192.168.6.XXX
2) 子网掩码： 255.255.0.0
3) 默认网关：192.168.6.254
步骤6： 如要打开Internet选项，请单击
IE Web浏览器，然后依次单击
Internet选项、连接选项卡和“局
域网设置...”。
步骤7： 局域网设置对话框显示出来，在
代理服务器区域中，取消为LAN
使用代理服务器复选框，然后单
击两次“确定”按钮。
步骤8： 打开IE，在URL中键入IP地址
192.168.6.74，然后按“Enter”
键。 Web页将如下所示：
步骤9： 打开“控制面板”以控制投影机。
Page 45
用户控制

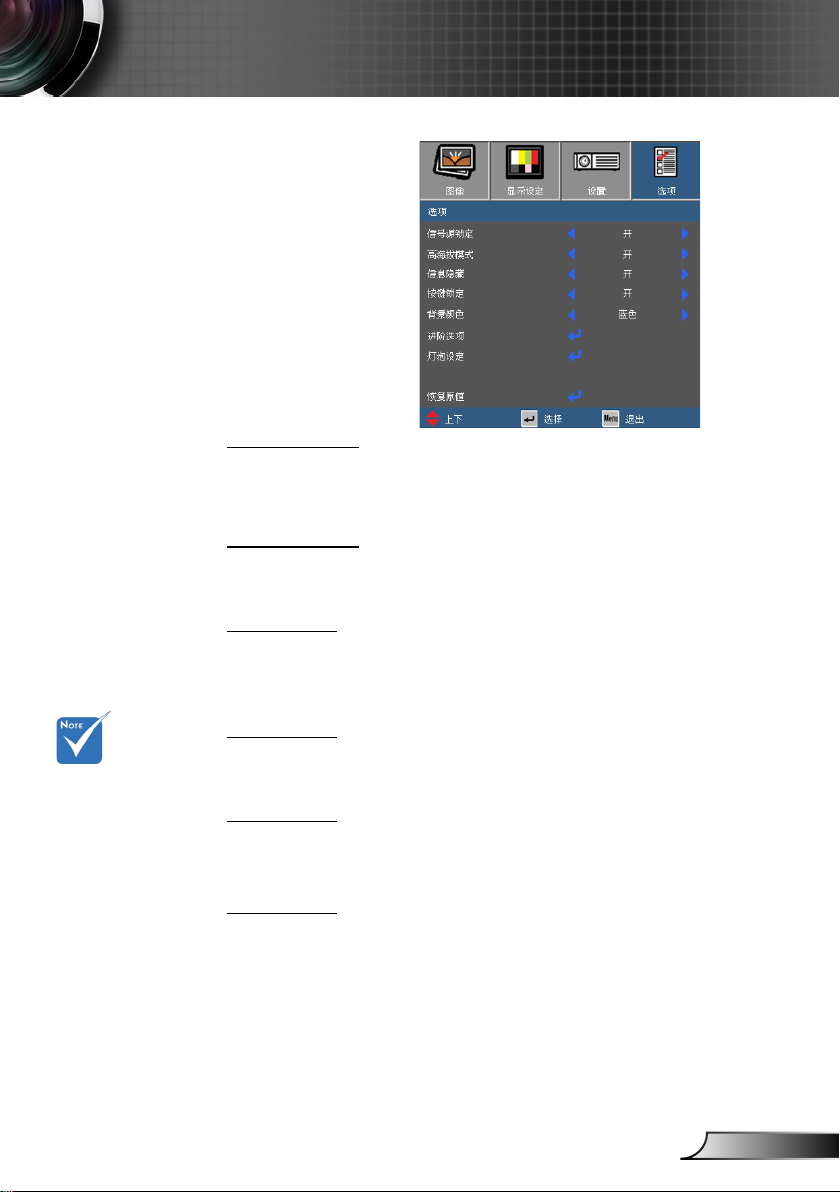

选项
信号源锁定
开: 投影机只搜索当前输入连接。
关： 当前输入信号中断时，投影机搜索其它信号。
高海拔模式
选择“开”时，风扇转速加快。 此功能在空气稀薄的高海拔区域非
常有用。
信息隐藏
开: 选择“开”时隐藏信息。
关: 选择“关”可以显示“搜索”信息。
如要关闭按键锁，
请按住投影机顶部
的确定键5秒钟。
按键锁定
当按键锁定功能设成“开”时，控制面板将被锁定，但仍可通过遥
控器操作投影机。 通过选择“关”，可以重新使用控制面板。
背景颜色
使用此功能时，在没有信号的情况下将显示黑色、红色、蓝色、绿
色或白色屏幕。
恢复原值
选择“是”将所有菜单上的显示参数恢复至出厂默认设置。
45
简体中文
Page 46
46
简体中文
用户控制
选项|进阶选项
电源侦测自动开机
选择“开”可以开启电源直接开机模式。 当接通了交流电源时，
投影机将自动开机，而不用按投影机控制面板或遥控器上的
“ ”键。
自动关机（分）
以分钟为单位设置倒计时. 当没有信号输入到投影机时，开始倒计
时。 倒计时（以分钟为单位）结束时，投影机自动关机。
当投影机的
电源模式（待机）为
节能时，这将禁
用VGA输出和RJ-
45。
睡眠定时(分)
以分钟为单位设置倒计时. 当没有信号输入到投影机时，开始倒计
时。 倒计时（以分钟为单位）结束时，投影机自动关机。
电源模式（待机）
节能： 选择“节能”可进一步降低功耗<1W。
活动： 选择“活动”以返回正常待机模式，VGA输出端口将被
启用。
Page 47
若运行时周围环境
温度超过35°C，
投影机将自动切换
到“标准”。
用户控制
选项|
灯泡设定
灯泡已用时间
显示投影时间。
灯泡使用寿命提示
选择此功能可以在显示更换灯泡信息时显示或者隐藏警告消息。 在
建议更换灯泡的前30小时显示此信息。
明亮模式
标准: 选择“标准”将投影机的灯光调暗，这样可以降低能耗，
延长灯泡的寿命。
明亮: 选择“明亮”可以提高亮度。
灯泡时数重置
更换灯泡后使灯泡寿命倒计时归零。
47
简体中文
Page 48
48
简体中文
附录
故障排除
如果在使用投影机过程中遇到问题，请参阅以下信
息。 若问题无法解决，请与当地经销商或服务中心
联系。
屏幕上没有图像
确认所有线缆和电源接线均按照“安装”部分所述正确并牢固地连
接。
确认所有接头插针均没有弯曲或者折断。
检查投影灯泡是否牢固安装。 请参阅“更换灯泡”部分。
确认已经取下了镜头盖并且投影机电源已经打开。
确保没有开启“AV静音”功能。
图像残缺、滚动或者显示不正确
按遥控器上的重新同步。
如果使用的是计算机：
对于Windows 95、98、2000、XP：
1. 打开“我的电脑”图标、“控制面板”文件夹，然后双击“显
示”图标。
2. 选择“设置”选项卡。
3. 确保显示分辨率设置低于或者等于UXGA (1600 × 1200)。
4. 单击“高级属性”按钮。
如果投影机仍然无法显示整幅图像，则还需要更改所使用的监视器
显示。 参考如下步骤。
5. 确保分辨率设置低于或者等于UXGA (1600 × 1200)。
6. 选择“监视器”选项卡下面的“更改”按钮。
Page 49
附录
7. 单击“显示所有设备”。在SP框内选择“标准监视器类型”；
在“型号”框内选择所需的分辨率模式。
8. 确保显示器的显示分辨率设置低于或等于UXGA (1600 ×
1200)。
如果使用的是笔记本电脑：
1. 首先，按照上述步骤调整计算机的分辨率。
2. 按下您的笔记本制造商设定的下列合适的键，从笔记本向投影机
发送信号。 例如： [Fn]+[F4]
Acer [Fn]+[F5]
Asus [Fn]+[F8]
Dell [Fn]+[F8]
Gateway [Fn]+[F4]
Mac Apple：
系统参数 显示 排列 镜像显示
如果更改分辨率时遇到困难或者显示器画面停止不动，请重新启动
所有设备，包括投影机。
笔记本电脑或者PowerBook电脑不显示演示文档
如果使用的是笔记本电脑
一些笔记本电脑在使用第二个显示设备时会禁用其自身的显示器。
它们分别具有不同的重新激活方式。
有关的详细信息，请参阅计算机的手册。
图像不稳定或者抖动
使用“相位”进行校正。 有关的详细信息，请参见第37页。
在计算机上更改监视器颜色设置。
使用“相位”进行调整。
使用“频率”进行调整。 有关的详细信息，请参见第37页。
检查并且重新配置图形卡的显示模式，使其与本投影机兼容。
IBM/Lenovo [Fn]+[F7]
HP/Compaq [Fn]+[F4]
NEC [Fn]+[F3]
Toshiba [Fn]+[F5]
49
简体中文
Page 50
50
简体中文
附录
图像聚焦不准
确保已取下镜头盖。
调整投影机镜头上的调焦环。
确认投影屏与投影机位于要求的距离范围之内。参见第17页。
显示16:9 DVD盘时图像被拉伸
当播放变形DVD或16:9 DVD时，若在OSD中将投影机显示模式设
成16:9，则能显示最佳图像。
如果播放4:3影像比例的DVD盘，请在投影机OSD中将影像比例改
成4:3。
如果图像仍被拉伸，则还需要按照如下步骤调整宽高比：
在DVD播放机上将显示影像比例设成16:9（宽）宽高比类型。
图像太小或太大
调整投影机上部的变焦环。
增大或减小投影机与投影屏之间的距离。
按遥控器或投影机面板上的菜单按钮，转到“显示设定影像比
例”，然后尝试不同的设置。
不推荐使用
梯形校正。
图像有斜边
可能时，调整投影机的位置，使其对准屏幕中间位置，并低于屏幕
的下边缘。
按遥控器上的梯形修正 +/- 按钮或按投影机面板上的“ / ”，
直至两侧垂直。
图像反转
在OSD中选择“设置 投影方式”，调整投影方向。
投影机对所有控制均停止响应
如果可能，关闭投影机电源，拔掉电源线，等待至少60秒后重新连
接电源。
尝试用遥控器操作一下投影机，确认“按键锁定”未被启用。
Page 51
附录
灯泡不亮或者发出喀啦声
灯泡达到使用寿命时，可能无法点亮并发出喀啦响声。 如果出现这
种情况，则只有更换了灯泡模块之后投影机方可恢复工作。 更换灯
泡时，请按照第53-54页“更换灯泡”中的步骤进行操作。
投影机状态指示
LED点亮信息
信息
待机状态
（输入电源线）
开机（预热）
灯泡点亮 绿色
开机/待机LED 温度LED 灯泡LED
（绿色/黄色） （红色） （红色）
黄色
闪烁
绿色
稳定点亮
不亮
电源关闭（散热）
错误（温度过高）
错误（风扇故障）
错误（灯泡故障）
＊ 当显示OSD时ON/STANDBY LED点亮，当OSD消失时熄灭。
闪烁
绿色
闪烁
黄色
闪烁
黄色
闪烁
黄色
闪亮
51
简体中文
Page 52
52
简体中文
附录
屏幕上信息
温度警告：
风扇故障：
灯泡警告：
超出显示范围：
遥控器
如果遥控器不工作
检查遥控器的操作角度对于投影机的红外线接收器在水平和垂直方
向均处于±15°以内。
确保遥控器和投影机之间没有障碍物。 移到距离投影机7米(±0°)以
内。
确保电池装入正确。
更换电池（若电池没电了）。
Page 53
附录
更换灯泡
投影机自行检测灯泡寿命。 当灯泡接近使用寿命时，会显示一
条警告信息。
当看到此信息时，请与当地经销商或服务中心联系，尽快更换
灯泡。 在更换灯泡前，请确保投影机已经冷却至少约30分钟。
警告： 在吊顶安装情况下，打开灯泡拆卸面板时请小心操作。
建议您在吊顶安装情况下更换灯泡时戴上安全眼镜。 “务必小
心操作以防任何松动的部件从投影机上掉落。”
警告： 灯泡室可能高温！ 待其冷却之后再更换灯泡！
警告： 为降低人身伤害危险，请避免灯泡模块坠落或者触摸灯
泡。 灯泡如果坠落可能会被摔碎并导致伤害。
53
简体中文
Page 54
54
简体中文
附录
1
2
3
4
灯罩和灯泡上的螺丝
都不能卸下。
如果灯罩尚未装回
投影机，则投影机
无法开机。
不要触摸灯泡的玻璃
区域。 手上油脂可
能会造成灯泡粉碎。
如果意外触摸了灯泡
模块，请使用干布进
行清洁。
灯泡更换步骤:
1. 按“ ”按钮，关闭投影机电源。
2. 让投影机冷却至少30分钟。
3. 拔下电源线。
4. 拧下灯罩上的2个螺丝。 1
5. 向上提起并取下灯罩。 2
6. 拧下灯泡模块上的2个螺丝。 3
7. 向上提起灯泡手柄，小心地卸下灯泡模块。 4
以相反的顺序执行上述步骤装上灯泡模块。
8. 更换完灯泡模块后，打开投影机电源，并执行“灯泡时数重置”。
灯泡时数重置： (i) 按“菜单” (ii) 选择“选项” (iii) 选择
“灯泡设定” (iv) 选择“灯泡时数重置” (v) 选择“是”。
Page 55
对于宽屏分辨
率(WXGA)，
兼容性支持取决于
笔记本电脑/PC的型号。
附录
兼容模式
计算机兼容性
模式 分辨率
VGA 640 × 350 70 70 31.50 31.50
VGA 640 × 350 85 85 37.90 37.90
VGA 640 × 400 85 85 37.90 37.90
VGA 640 × 480 60 60 31.50 31.50
VGA 640 × 480 72 72 37.90 37.90
VGA 640 × 480 75 75 37.50 37.50
VGA 640 × 480 85 85 43.30 43.30
VGA 720 × 400 70 70 31.50 31.50
VGA 720 × 400 85 85 37.90 37.90
SVGA 800 × 600 56 56 35.20 35.20
SVGA 800 × 600 60 60 37.90 37.90
SVGA 800 × 600 72 72 48.10 48.10
SVGA 800 × 600 75 75 46.90 46.90
SVGA 800 × 600 85 85 53.70 53.70
XGA 1024 × 768 60 60 48.40 48.40
XGA 1024 × 768 70 70 56.50 56.50
XGA 1024 × 768 75 75 60.00 60.00
XGA 1024 × 768 85 85 68.70 68.70
WXGA 1280 × 768 60 60 47.80 47.80
WXGA 1280 × 768 75 - 60.30 WXGA 1280 × 720 60 60 45.00 WXGA 1280 × 800 60 60 49.68 49.64
SXGA 1152 × 864 60 60 53.50 53.50
SXGA 1152 × 864 70 - 63.80 63.80
SXGA 1152 × 864 75 - 67.50 67.50
SXGA 1152 × 864 85 - 77.10 77.10
SXGA 1280 × 1024 60 60 63.98 63.98
SXGA 1280 × 1024 75 - 79.98 79.98
SXGA 1280 × 1024 85 - 91.10 91.10
SXGA 1280 × 960 60 - 60.00 -
SXGA+ 1400 × 1050 60 60 63.98 63.98
UXGA 1600 × 1200 60 60 75.00 75.00
垂直同步(Hz) 水平同步（KHz）
模拟 数字 模拟 数字
55
简体中文
Page 56
56
简体中文
附录
计算机兼容性
模式 分辨率 垂直同步(Hz) 水平同步（KHz）
MAC LC 13” 640 × 480 66.66 34.98
MAC II 13” 640 × 480 66.68 35.00
MAC 16” 832 × 624 74.55 49.73
MAC 19” 1024 × 768 75 60.24
MAC 1152 × 870 75.06 68.68
MAC G4 640 × 480 60 31.35
i MAC DV 1024 × 768 75 60.00
i MAC DV 1152 × 870 75 68.49
i MAC DV 1280 × 960 75 75.00
视频兼容性
NTSC M (3.58MHz), 4.43 MHz
PAL B, D, G, H, I, M, N
SECAM B, D, G, K, K1, L
SDTV/HDTV 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz
Page 57
附录
12345
6789
RS232命令和协议功能列表
RS232针脚分配
插针编号
1 无
2 RXD
3 TXD
4 无
5 GND
6 无
7 无
8 无
9 无
规格
（从投影机一端）
57
简体中文
Page 58
58
简体中文
附录
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Baud Rate : 9600 Note : There is a <CR> after all ASCII commands
Data Bits: 8 0D is the HEX code for <CR> in ASCII code
Parity: None
Stop Bits: 1
Flow Control : None
UART16550 FIFO: Disable
Projector Return (Pass): P
Projector Return (Fail): F XX=01ˀ99, projector's ID, XX=00 is for all projectors
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
SEND to projector
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
232 ASCII Code HEX Code Function Description
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX00 1 7E 30 30 30 30 20 31 0D Power ON
~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible)
~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0D Power ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30) - ~9999(a=7E 39 39 39 39)
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX01 1 7E 30 30 30 31 20 31 0D Resync
~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On
~XX02 0 7E 30 30 30 32 20 30 0D Off (0/2 for backward compatible)
~XX03 1 7E 30 30 30 33 20 31 0D Mute On
~XX03 0 7E 30 30 30 33 20 30 0D Off (0/2 for backward compatible)
~XX04 1 7E 30 30 30 34 20 31 0D Freeze
~XX04 0 7E 30 30 30 34 20 30 0D Unfreeze (0/2 for backward compatible)
~XX05 1 7E 30 30 30 35 20 31 0D Zoom Plus
~XX06 1 7E 30 30 30 36 20 31 0D Zoom Minus
~XX07 1 7E 30 30 30 37 20 31 0D Up (Pan under zoom)
~XX08 1 7E 30 30 30 38 20 31 0D Down (Pan under zoom)
~XX09 1 7E 30 30 30 39 20 31 0D Left (Pan under zoom)
~XX10 1 7E 30 30 31 30 20 31 0D Right (Pan under zoom)
~XX12 1 7E 30 30 31 32 20 31 0D Direct Source Commands HDMI
~XX12 5 7E 30 30 31 32 20 35 0D VGA 1
~XX12 6 7E 30 30 31 32 20 36 0D VGA 2
~XX12 8 7E 30 30 31 32 20 38 0D VGA 1 Component
~XX12 9 7E 30 30 31 32 20 39 0D S-Video
~XX12 10 7E 30 30 31 32 20 31 30 0D Video
~XX12 12 7E 30 30 31 32 20 31 33 0D VGA 2 SCART
~XX12 13 7E 30 30 31 32 20 31 33 0D VGA 2 Component
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation
~XX20 2 7E 30 30 32 30 20 32 0D Bright
~XX20 3 7E 30 30 32 30 20 33 0D Movie
~XX20 4 7E 30 30 32 30 20 34 0D sRGB
~XX20 5 7E 30 30 32 30 20 35 0D User1
~XX20 6 7E 30 30 32 30 20 36 0D User2
~XX20 7 7E 30 30 32 30 20 37 0D Blackboard
~XX20 8 7E 30 30 32 30 20 38 0D Classroom
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX21 n 7E 30 30 32 31 20 a 0D Brightness n = 0 (a=30) ~ 100 (a=31 30 30)
~XX22 n 7E 30 30 32 32 20 a 0D Contrast n = 0 (a=30) ~ 100 (a=31 30 30)
~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX24 n 7 E 30 30 32 34 20 a 0D Color Settings Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX25 n 7E 30 30 32 35 20 a 0D Green Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX26 n 7 E 30 30 32 36 20 a 0D Blue Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX27 n 7 E 30 30 32 37 20 a 0D Red Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX28 n 7 E 30 30 32 38 20 a 0D Green Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX29 n 7 E 30 30 32 39 20 a 0D Blue Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX30 n 7 E 30 30 33 30 20 a 0D Cyan n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX31 n 7 E 30 30 33 31 20 a 0D Yellow n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX32 n 7 E 30 30 33 32 20 a 0D Magenta n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX33 1 7 E 30 30 33 33 20 31 0D Reset
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX34 n 7E 30 30 33 34 20 a 0D BrilliantColor
TM
n = 0 (a=30) ~ 10 (a=31 30)
~XX35 1 7E 30 30 33 35 20 31 0D Degamma Film
~XX35 2 7E 30 30 33 35 20 32 0D Video
~XX35 3 7E 30 30 33 35 20 33 0D Graphics
~XX35 4 7E 30 30 33 35 20 34 0D PC
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm
~XX36 2 7E 30 30 33 36 20 32 0D Medium
~XX36 3 7E 30 30 33 36 20 33 0D Cold
~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto
~XX37 2 7E 30 30 33 37 20 32 0D RGB
~XX37 3 7E 30 30 33 37 20 33 0D YUV
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RS232协议功能列表
Page 59
附录
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX44 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = 0 (a=30) ~ 100 (a=31 30 30)
~XX45 n 7E 30 30 34 35 20 a 0D Tint n = 0 (a=30) ~ 100 (a=31 30 30)
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3
~XX60 2 7E 30 30 36 30 20 32 0D 16:9-l
~XX60 3 7E 30 30 36 30 20 33 0D 16:9-ll
~XX60 6 7E 30 30 36 30 20 36 0D Native
~XX60 7 7E 30 30 36 30 20 37 0D Auto
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX61 n 7E 30 30 36 31 20 a 0D Overscan n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30)
~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30)
~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 30) ~ 40 (a=34 30)
~XX69 1 7E 30 30 36 39 20 31 0D Auto Keystone On Dependent upon model
~XX69 0 7E 30 30 36 39 20 30 0D Off Dependent upon model
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX70 1 7E 30 30 37 30 20 31 0D Language English
~XX70 2 7E 30 30 37 30 20 32 0D German
~XX70 3 7E 30 30 37 30 20 33 0D French
~XX70 4 7E 30 30 37 30 20 34 0D Italian
~XX70 5 7E 30 30 37 30 20 35 0D Spanish
~XX70 6 7E 30 30 37 30 20 36 0D Portuguese
~XX70 7 7E 30 30 37 30 20 37 0D Polish
~XX70 8 7E 30 30 37 30 20 38 0D Dutch
~XX70 9 7E 30 30 37 30 20 39 0D Swedish
~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish
~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish
~XX70 12 7E 30 30 37 30 20 31 32 0D Greek
~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese
~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese
~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese
~XX70 16 7E 30 30 37 30 20 31 36 0D Korean
~XX70 17 7E 30 30 37 30 20 31 37 0D Russian
~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian
~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak
~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic
~XX70 21 7E 30 30 37 30 20 32 31 0D Thai
~XX70 22 7E 30 30 37 30 20 32 32 0D Turkish
~XX70 23 7E 30 30 37 30 20 32 33 0D Farsi
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop
~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop
~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling
~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left
~XX72 2 7E 30 30 37 32 20 32 0D Top Right
~XX72 3 7E 30 30 37 32 20 33 0D Centre
~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left
~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX74 n 7E 30 30 37 34 20 a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n 7E 30 30 37 35 20 a 0D H. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n 7E 30 30 37 36 20 a 0D V. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh
mm = 00 (aa=30 30) ~ 12 (aa=31 32)
dd = 00 (bb=30 30) ~ 30 (bb=33 30)
hh = 00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable
~XX78 2 7E 30 30 37 38 20 32 0D Disable
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX80 1 7E 30 30 38 30 20 31 0D Mute On
~XX80 0 7E 30 30 38 30 20 30 0D Off (0/2 for backward compatible)
~XX81 n 7E 30 30 38 31 20 a 0D Volume n = 0 (a=30) ~ 10 (a=31 30)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma
~XX82 2 7E 30 30 38 32 20 32 0D User
~XX83 1 7E 30 30 38 33 20 31 0D Logo Capture
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX88 0 7E 30 30 38 38 20 30 0D Closed Captioning Off Only for EX542/EX540
~XX88 1 7E 30 30 38 38 20 31 0D cc1 Only for EX542/EX540
~XX88 2 7E 30 30 38 38 20 32 0D cc2 Only for EX542/EX540
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On
~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible)
~XX100 3 7E 30 30 31 30 30 20 33 0D Next Source
~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On
~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible)
~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On
~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible)
~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On
~XX103 0 7E 30 30 31 30 33 20 30 0D Off (0/2 for backward compatible)
59
简体中文
Page 60
60
简体中文
附录
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue
~XX104 2 7E 30 30 31 30 34 20 32 0D Black
~XX104 3 7E 30 30 31 30 34 20 33 0D Red
~XX104 4 7E 30 30 31 30 34 20 34 0D Green
~XX104 5 7E 30 30 31 30 34 20 35 0D White
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX105 1 7E 30 30 31 30 35 20 31 0D Advanced Direct Power On On
~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible)
~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30) step:5
~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 995 (a=39 39 39) step:5
~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=1W)
~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compatible
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On
~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatible)
~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright
~XX110 0 7E 30 30 31 31 30 20 30 0D STD (0/2 for backward compatible)
~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes
~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert
~XX210 n 7E 30 30 32 30 30 20 n 0D Display message on the OSD n: 1-30 characters
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
SEND to emulate Remote
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
~XX140 1 7E 30 30 31 34 30 20 31 0D Power
~XX140 3 7E 30 30 31 34 30 20 33 0D Remote Mouse Up
~XX140 4 7E 30 30 31 34 30 20 34 0D Remote Mouse Left
~XX140 5 7E 30 30 31 34 30 20 35 0D Remote Mouse Enter
~XX140 6 7E 30 30 31 34 30 20 36 0D Remote Mouse Right
~XX140 7 7E 30 30 31 34 30 20 37 0D Remote Mouse Down
~XX140 8 7E 30 30 31 34 30 20 38 0D Mouse Left Click
~XX140 9 7E 30 30 31 34 30 20 39 0D Mouse Right Click
~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up/Page +
~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left/Source
~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU)
~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right/Re-SYNC
~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down/Page -
~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone +
~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone -
~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume -
~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume +
~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness (1)
~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu (2)
~XX140 21 7E 30 30 31 34 30 20 32 31 0D Zoom (3)
~XX140 22 7E 30 30 31 34 30 20 32 32 0D HDMI (4)
~XX140 23 7E 30 30 31 34 30 20 32 33 0D Freeze (5)
~XX140 24 7E 30 30 31 34 30 20 32 34 0D AV Mute (6)
~XX140 25 7E 30 30 31 34 30 20 32 35 0D S-Video (7)
~XX140 26 7E 30 30 31 34 30 20 32 36 0D VGA1/2 toggle (8)
~XX140 27 7E 30 30 31 34 30 20 32 37 0D Video (9)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
SEND from projector automatically
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
232 ASCII Code HEX Code Function Projector Return Description
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n : 0/1/2/3/4/6/7/8/9 = Standby/Warming/Cooling/Out of Range/Lamp fail/
Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
READ from projector
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
232 ASCII Code HEX Code Function Projector Return Description
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands OKn n : 0/1/2/3/4/5 =
None/VGA1/VGA2/S-Video/Video/HDMI
~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version
~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/6/7/8 = None/Presentation/Bright/Movie/sRGB/User1/User2/
Blackboard/Classroom
~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On
~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn
~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn
~XX127 1 7E 30 30 31 32 37 20 31 0D Aspect Ratio OKn n : 0 /1/2/3/4 = 4:3/16:9-l/16:9-ll/
Native/AUTO
~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold
~XX129 1 7E 30 30 31 32 39 20 31 0D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/ Rear-Ceiling
~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde
a : 0/1 = Off/On
bbbb: LampHour
cc: source 00/01/02/03/04/05 = None/VGA1/VGA2/S-Video/Video/HDMI
dddd: FW version
e : Display mode 0/1/2/3/4/5/6/7/8
None/Presentation/Bright/Movie/sRGB/User1/User2/
Blackboard/Classroom
~XX151 1 7E 30 30 31 35 31 20 31 0D Model name OKn n:1/2/4/5=EX615,EX542/EX540/EX762
~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb b bbb: LampHour
~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours
Page 61
请注意，因安装不
82.3093.60
110.00 137.2076.40
55.00
323.60
233.30
59.01
89.75
当而导致的损坏不
在保修范围之内。
警告：
1. 若从其它公司购买吊
装架，请务必使用正
确大小的螺丝。 螺丝
大小将视安装板的厚
度而定。
2. 务必在天花板和投影
机底部之间留出至少
10cm间隙。
3. 不要将投影机安装在
热源附近。
附录
吊顶安装
1. 为防止损坏投影机，请使用吊装套件进行安装。
2. 如果希望使用第三方吊装套件，请确保将投影机固定到吊
架上时使用的螺丝满足下列规格：
螺丝类型： M3*3
螺丝最大长度： 10mm
螺丝最小程度： 7.5mm
单位： 毫米
镜头
61
简体中文
Page 62
62
简体中文
附录
Optoma全球办事机构
如需服务或支持，请与当地办事机构联系。
美国
715 Sycamore Drive 电话： 408-383-3700
Milpitas, CA 95035, USA 传真： 408-383-3702
www.optomausa.com 服务： services@optoma.com
加拿大
5630 Kennedy Road, Mississauga, 电话： 905-361-2582
ON, L4Z 2A9, Canada 传真： 905-361-2581
www.optoma.ca 服务： canadacsragent@optoma.com
欧洲
42 Caxton Way, The Watford Business Park
Watford, Hertfordshire,
WD18 8QZ, UK 电话： +44 (0) 1923 691 800
www.optoma.eu 传真： +44 (0) 1923 691 888
服务电话： +44 (0)1923 691865 服务： service@tsc-europe.com
法国
Bâtiment E 电话： +33 1 41 46 12 20
81-83 avenue Edouard Vaillant 传真： +33 1 41 46 94 35
92100 Boulogne Billancourt, France 服务： savoptoma@optoma.fr
西班牙
C/ José Hierro,36 Of. 1C 电话： +34 91 499 06 06
28529 Rivas VaciaMadrid, 传真： +34 91 670 08 32
西班牙
德国
Werftstrasse 25 电话： +49 (0) 211 506 6670
D40549 Düsseldorf, 传真： +49 (0) 211 506 66799
德国 服务： info@optoma.de
斯堪的纳维亚
Grev Wedels Plass 2 电话： +47 32 26 89 90
3015 Drammen 传真： +47 32 83 78 98
挪威 服务： info@optoma.no
拉丁美洲
715 Sycamore Drive 电话： 408-383-3700
Milpitas, CA 95035, USA 传真： 408-383-3702
www.optoma.com.br www.optoma.com.mx
Page 63
附录
韩国
WOOMI TECH.CO.,LTD.
4F,Minu Bldg.33-14, Kangnam-Ku, 电话： +82+2+34430004
seoul,135-815, KOREA 传真： +82+2+34430005
日本
東京都足立区綾瀬3-25-18
株式会社オーエスエム 电子邮件： info@osscreen.com
サポートセンター:0120-46-5040 www.os-worldwide.com
台湾
5F., No. 108, Minchiuan Rd. 电话： +886-2-2218-2360
Shindian City, 传真： +886-2-2218-2313
Taipei Taiwan 231 服务： services@optoma.com.tw
www.optoma.com.tw asia.optoma.com
香港
Unit A, 27/F Dragon Centre,
79 Wing Hong Street, 电话： +852-2396-8968
Cheung Sha Wan, 传真： +852-2370-1222
Kowloon, Hong Kong www.optoma.com.hk
中国
凯旋路1205号5楼 电话： +86-21-62947376
上海市长宁区 传真： +86-21-62947375
琉璃奥图码 www.optoma.com.cn
63
简体中文
Page 64
64
简体中文
附录
管制和安全注意事项
本附录列出了与此投影机有关的一般注意事项。
FCC
声明
本设备经检测，符合FCC规则第15部分中关于B级数字设备的
限制规定。 这些限制旨在为居民区安装提供防止有害干扰的合
理保护。 本设备会产生、使用和辐射无线电频率能量，如果
不遵照说明进行安装和使用，可能会对无线电通信产生有害干
扰。
但是，不能保证在特定安装条件下不会出现干扰。 如果本设备
确实对无线电或电视接收造成了有害干扰（可通过关闭和打开
设备电源来确定），建议用户采取以下一项或多项措施来消除
干扰：
• 调整接收天线的方向或位置。
• 增大设备与接收器之间的距离。
• 将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电/电视技术人员咨询以获得帮
助。
注意事项： 屏蔽线缆
连接其它计算设备时必须使用屏蔽线缆，以确保符合
FCC管制要求。
小心
如果未经制造商明确许可进行任何变更或修改，会导致
用户失去由联邦通信委员会授予的使用此设备的资格。
Page 65
附录
运行条件
本设备符合FCC规则第15部分的要求。 本设备在运行时符合下
面两个条件：
1. 本设备不会产生有害干扰。
2. 本设备必须承受接收到的任何干扰，包括可能导致异常
操作的干扰。
注意事项： 加拿大用户
此B级数字设备符合加拿大ICES-003的要求。
Remarque à l’intention des utilisateurs
canadiens
Cet appareil numerique de la classe B est conforme a la
norme NMB-003 du Canada.
针对欧盟国家的符合性声明
• EMC指令2004/108/EC（包含修正内容）
• 低压指令2006/95/EC
• R & TTE指令1999/5/EC（如果产品具备RF功能）
废弃说明
废弃时不要将此电子设备作为普通垃圾处理。 为
减少污染和在最大程度上保护地球环境，请将其
回收利用。
65
简体中文
Loading...
