Gebruiksinstructies
Veiligheidsinformatie
De oplichtende its met het pijlpuntsymbool binnen een gelijke driehoek,
is bedoeld om de gebruiker atten t te maken op de nabijheid van niet
ongeïsoleerd “gevaarlijk spanning” binnen de behuizing van het product,
dat groot genoeg is om elektrische schok aan mensen toe te brengen.
Het uitroepteken in een gelijkzijdige driehoek geeft aan dat er belangrijke
gebruiks- en onderhoudsinstructies in de meegeleverde handleiding staan.
WAARSCHUWING: STEL DE PROJECTOR NIET AAN REGEN OF VOCHT BLOOT
OM HET RISICO VAN BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN.
BINNEN DE BEHUIZING BESTAAT ER GEVAARLIJKE HOGE SPANNING. OPEN
DE KAST NIET.
LAAT ONDERHOUD ALLEEN OVER AAN GEKWALIFICEERDE
ONDERHOUDSMONTEURS.
Class B uitstoot beperkingen
Dit Class B-digitale apparatuur voldoet aan alle vereisten van de
Canadese Interference-Causing Equipment Regulations.
Belangrijke veiligheidsinstructie
Lees deze instructies voordat u deze projector gebruikt.
1.
2.
Bewaar deze instructies om later te raadplegen.
3.
Volg alle aanwijzingen op.
4.
Installeer het apparaat in overeenstemming met de instructies
van de fabrikant :
Blokkeer geen ventilatieopeningen. Voor een betrouwbare
A.
werking van de projector en om hem tegen oververhitting
te beschermen, zet u de projector in positie in een locatie
waarmee de ventilatie niet wordt belemmerd. Bijvoorbeeld,
plaats de projector niet op een bed, bank, vloerkleed of
vergelijkbare oppervlakte waarmee ventilatieopeningen
kunnen worden geblokkeerd. Zet het niet in een afgesloten
ruimte, zoals een boekenkast of andere kast waardoor er
geen lucht meer door zijn ventilatieopeningen zou kunnen
vloeien.
Gebruik deze projector niet in de buurt van water of vocht.
B.
Om Het Risico Van Brand Of Een Elektrische Schok Te
Verkleinen, Mag U De Projector Niet Blootstellen Aan Regen
Of Vochtigheid.
2
Nederlands
Gebruiksinstructies
Installeer het toestel niet in de buurt van warmtebronnen,
C.
zoals radiatoren, warmteroosters, kachels of andere warmte
producerende apparatuur (waaronder versterkers).
5.
Alleen met een droge doek reinigen.
Gebruik alleen door de fabrikant aangegeven
6.
bevestigingsmateriaal/accessoires.
7.
Laat al het onderhoud over aan erkende onderhoudsmonteurs.
Onderhoud is vereist indien de projector op een één of andere
manier is beschadigd, zoals :
De voedingskabel of stekker is beschadigd.
Er zijn vloeistoffen of objecten in de apparatuur gevallen.
De projector werd aan regen of vochtigheid blootgesteld,
werkt niet goed, of is uit handen gevallen.
Probeer dit product nooit zelf te onderhouden. Door behuizingen
te openen of verwijderen, stelt u zich bloot aan gevaarlijke
spanningen en aan andere gevaren. Bel Optoma voor een
verwijzing naar een een erkend service-adres bij u in de buurt.
8.
Er mogen geen voorwerpen in de openingen van het product
komen, aangezien deze in contact kunnen komen met gevaarlijke
spanningen of kortsluiting kunnen veroorzaken wat kan leiden
tot brand of elektrische schokken.
9.
Bekijk de projectorbehuizing voor veiligheidsgerelateerde
markeringen.
10.
De projector mag door niemand anders worden aangepast of
gerepareerd dan door goed gekwalificeerd onderhoudspersoneel.
3
Nederlands
Gebruiksinstructies
o
pmerking
Voorzorgsmaatregelen
Gelieve alle waarschuwingen, voorschriften en
onderhoud te volgen zoals aanbevolen in deze
handleiding.
▀■ Waarschuwing - Kijk niet in de lens van de projector als de
lamp aanstaat. Door het helle licht kunnen uw
ogen worden aangetast.
▀■ Waarschuwing - Om het risico van brand of een elektrische
schok te verkleinen, mag de projector niet
worden blootgesteld aan regen of vochtigheid.
▀■ Waarschuwing - Dit product kan niet geopend of
gedemonteerd worden daar dit elektrische
schok kan veroorzaken.
▀■ Waarschuwing - Laat de eenheid eerst afkoelen alvorens de
lamp te vervangen en volg alle aanwijzingen
Wanneer het
v
eind van de
levensduur van
de lamp nabij is,
zal de projector
niet meer aan
kunnen worden
gezet totdat de
lampmodule is
vervangen.
Om de lamp
te vervangen,
verricht de
handelingen
beschreven
in “De lamp
vervangen” op
pagina’s 49.
▀■ Waarschuwing - Dit product detecteert zelf de levensduur van
▀■ Waarschuwing - Gebruik de “Reset Lamp” functie van de
▀■ Waarschuwing - Als de projector wordt uitgeschakeld,
▀■ Waarschuwing - Gebruik de lensdop niet als de projector in
▀■ Waarschuwing - Als de lamp het eind van haar levensduur
▀■ Waarschuwing - Om het risico van verwonding aan de
over het vervangen op. Zie pagina 49.
de lamp. Zorg ervoor dat de lamp vervangen
wordt zodra het waarschuwingsbericht
verschijnt.
op het scherm weergegeven informatie
“Opties|Lamp instelling” menu na het
vervangen van de lampmodule (zie pagina 43).
vergewist u zich ervan dat voordat u de
voeding uitzet de koelcyclus has been werd
voltooid. Laat de projector 90 seconden afkoelen.
bedrijf is.
nadert, wordt het bericht “Lamp is bijna op
z'n einde” op het scherm weergegeven. Neem
contact op met uw plaatselijke wederverkoper
of service center om de lamp zo snel mogelijk
te vervangen.
ogen te voorkomen, kijkt u niet direct in de
laserstraal op de afstandbediening en richt
u de laserstraal niet op iemand’s ogen. Deze
afstandbediening is uitgerust met een Class IIlaser die straling afgeeft.
4
Nederlands
Gebruiksinstructies
WAT U WEL MOET DOEN:
Voor het reinigen het product uitzetten.
Een zacht doekje bevochtigd met een mild reinigingsmiddel
gebruiken om de behuizing en lens te reinigen.
Als het product een bepaalde tijd niet wordt gebruikt de
voedingsstekker uit het stopcontact halen.
WAT U NIET MOET DOEN:
De ventilatiesleuven en -openingen op de eenheid niet
blokkeren.
Schuurmiddelen, boenwas of oplosmiddelen gebruiken om
de eenheid te reinigen.
Niet onder de volgende omstandigheden gebruiken:
Onder uiterst hete, koude of vochtige omgevingen
−
gebruiken. Ervoor te zorgen dat de omgevingstemperature
binnen de 5-40 °C en de relatieve vochtigheid 10-85%
(max.), non-condensing bedraagt.
In uiterst stoffige en vuile plaatsen gebruiken.
−
Bij een apparaat dat een sterk magnetisch veld genereert
−
gebruiken.
−
In direct zonlicht.
5
Nederlands
Gebruiksinstructies
Waarschuwingen m.b.t. veiligheid van de ogen
▀■ Vermijd ten alle tijde om direct in de lichtstraal van de projector te
kijken.
▀■ Houd uw gezicht zoveel mogelijk uit de straal. Sta zoveel
mogelijk met uw rug naar de straal.
▀■ Het gebruik van een stokje of laseraanwijzer wordt aanbevolen
zodat degene die de presentatie geeft zich niet in de straal hoeft
te begeven.
▀■ Zorg dat de projectoren buiten het gezichtsveld van de
toehoorders naar het scherm zijn geplaatst; hiermee wordt
voorkomen dat degenen die de presentatie geven niet in de
projectorlamp hoeven te staren. De beste manier om dit te
bereiken, is door de projector aan het plafond te bevestigen
liever dan het op de vloer of aan het tafelblad te bevestigen.
▀■ Als er een projector in een klaslokaal wordt gebruikt, kunt u
toezicht houden op de studenten als hen wordt gevraagd om iets
op het scherm aan te wijzen.
▀■ Ten einde de benodigde lampvoeding tot een minimum te
beperken, gebruikt u raambedekking om het lichtniveau te
verminderen.
6
Nederlands
Inleiding
Productkenmerken
Dit product is een single-chip 0,55” XGA serie en 0,65” WXGA serie
DLP® projector. De uitmuntende kenmerken zijn onder andere:
De enkele chip DLP
Computercompatibiliteit:
Apple Macintosh, iMac, and VESA Standaarden:
UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA
Videocompatibiliteit:
NTSC, NTSC4.43
PAL/PAL-M/PAL-N/SECAM
Compatibel met SDTV en EDTV
HDTV-compatibel (720p, 1080i, 1080p)
Automatische brondetectie met gebruiker definieerbare
instellingen
Volledige functie IR-afstandbediening met laseraanwijzder
en muisbesturing
Gebruiksvriendelijk schermmenu in meerdere talen
Geavanceerde digitale trapeziumcorrectie met automatische
volscherm beeldschaalherindeling van hoge kwaliteit
Gebruiksvriendelijk configuratiescherm
Een ingebouwde speaker met 1 Watt versterker
Macintosh-
HDMI 1.3 compatibel
en PC-compatibel
®
Technologie van Texas Instruments
7
Nederlands
Fo
cu
s
Zo
o
m
A
V
-
M
u
t
e
K
e
y
s
t
o
n
e
+
R
e
-
S
y
n
c
P
o
w
e
r
P
o
w
e
r L
a
m
p
T
e
m
p
E
n
t
e
r
M
e
n
u
K
e
y
s
t
o
n
e
-
S
o
u
r
c
e
HDMI
o
pmerking
Inleiding
Pakketoverzicht
Deze projector wordt geleverd met alle onderstaande elementen.
Vergewist u zich ervan dat uw eenheid compleet is. Neem
onmiddellijk contact op met uw wederverkoper als er iets
ontbreekt.
v
Door de
verschillen
in applicaties
voor ieder
land, kunnen
sommige
regio’s
verschillende
accessoires
hebben.
Projector met lensdop IR-afstandsbediening
Samengestelde
kabel (RCA)
Draagtas
Documentatie:
Gebruiksaanwijzing
þ
Garantiebewijs
þ
Snelstartkaart
þ
WEEE-kaart
þ
8
Voedingskabel
1,8m
(met 2 x AAA-batterijen)
VGA-kabel
1,8m
USB-kabel
1,8m
Nederlands
Fo
cu
s
Zo
om
AV
-Mut
e
Keyst
one
+
Re
-
Sy
n
c
Po
we
r
Po
w
er
Lamp
Te
mp
Ente
r
Me
n
u
Key
st
o
ne
-
So
u
rc
e
1
234
5
7
6
8
I I I I
9 10
11
Productenoverzicht
Hoofdeenheid
Inleiding
1. Configuratiescherm 8. Ventilatie
2. Zoom 9. Voedingscontact
3. Scherpstelling 10. Aansluitingspoorten
4. Lens 11. Kensington™-slot
5. Voorkant IR-ontvanger
6. Lensdop
7. Verstelmechanisme
9
Nederlands
1 2 3 4 5 6
789
1011
Inleiding
Conguratiescherm
1. Voeding 7. Invoeren
/Bron
t
2.
(Linkerpijl)
3. LED-Voeding 9.
4. Lamp LED 10.
5. Temp-LED 11. Menu
6. AV-Geluid uit
10
/Trapezium +
p
8.
(Omhoogpijl)
/Re-Sync
u
(Rechterpijl)
/Trapezium -
q
(Pijl omlaag)
Nederlands
Achteraanzicht
AC I N
I I I I
8
1 2 3 4 5 6 7
9
1. AC IN (Voeding)
2. USB-Connector
3. Audio-Invoer-Connector
4. S-video-Invoer-Connector
5. Video-Ingang-Connector
6. VGA/SCART Ingang Aansluiting
7. HDMI-Connector
8. Kensington™ Vergrendelingspoort
9. Ventilatieopening
Inleiding
11
Nederlands
HDMI
1
3
5
2
4
9
7
23
20
19
1415
24
8
12
11
10
13
16
17
18
21
22
6
Inleiding
Afstandsbediening
1. Toets LED
2. Voeding aan/uit
3. Lasertoets
4. Naar boven
5. Rechtermuissklik
6. Vier
richtingskeuzetoetsen
7. Re-Sync
8. Pagina omlaag
9. Volume +/-
10. Menu
11. Zoom
12. AV-geluid uit
13. Videobron
14. VGA-bron
15. Stopzetten
16. S-Videobron
17. HDMI
18. Helderheid
19. Nummertoetsen
(voor wachtwoord
invoer)
20. Keystone +/-
21. Bron
22. Invoeren
23. Linkermuissklik
24. PC-/muisbesturing
12
Nederlands
I I I I
1
4
5
2
3
6
7
v Door de
o
pmerking
verschillen
in applicaties
voor ieder
land, kunnen
sommige
regio’s
verschillende
accessoires
hebben.
Installatie
De projector aansluiten
Op Computer / Notebook aansluiten
1. Voedingssnoer
2. USB-kabel
3. Audio-in (mini contrastekker)
4. S-Video kabel
5. Videokabel
6. VGA-kabel
7. HDMI kabel
13
Nederlands
I I I I
4
DVD-speler, set-topbox,
HDTV-ontvanger
4
6
8
2
3
7
5
9
1
o
pmerking
Installatie
Op Videobronnen aansluiten
vDoor de
verschillen
in applicaties
voor ieder
land, kunnen
sommige
regio’s
verschillende
accessoires
hebben.
1. Voedingssnoer
2. Component-kabel (optioneel)
3. RGB maar componentadapter (optioneel)
4. Stereo systeemkabel (optioneel)
5. RCA Videokabel
6. SCART to RGB & S-Video Adapter (optioneel)
7. VGA-kabel
8. S-Video-kabel (optioneel)
9. HDMI kabel
14
Nederlands
v Zet eerst de
o
pmerking
projector aan
en dan pas de
signaalbronnen.
Installatie
De projector aan- en uitzetten
De projector aanzetten
Sluit de stroomkabel aan op de projector.
1.
2.
Zet de aangesloten apparaten aan.
Controleer dat de LED-Voeding op aan staat (niet knippert), en
3.
druk vervolgens op toets Voeding om de projector aan te zetten.
Het projector splash scherm wordt getoond en de aangesloten
toestellen worden gedetecteerd. Indien het aangesloten toestel
een PC betreft, drukt u op de juiste toetsen op het toetsenbord
van de computer om de weergave uitvoer te wisselen naar de
projector. (Controleer de gebruikershandleiding van de PC voor
de juiste Fn toetscombinatie voor het wijzigen van de weergave
uitvoer).
Zie Een toegangswachtwoord (Beveiligingsslot) instellen op
37 indien het beveiligingsslot geactiveerd is.
pagina
Indien er meer dan één invoerapparaat aangesloten is, drukt u op
4.
de "Bron" toets om tussen de apparaten te schakelen.
Zie pagina 21 voor directe bron selectie.
(DVD en HDTV worden ondersteund door de DVI-D-connector.)
15
Nederlands
Installatie
De Projector uitzetten
1.
2.
3.
4.
5.
Druk op VOEDING om de projectorlamp uit te zetten, waarop
er een bericht op het projectorscherm wordt weergegeven.
Druk nogmaals op VOEDING om te bevestigen, anders
verdwijnt het bericht na 15 seconden.
De koelenventilatoren blijven voor ongeveer 10 seconden in de
koelcyclus werken.
(Als u de projector opnieuw wilt aanzetten, dient u te
wachten totdat de projector de koelcyclus heeft voltooid en
naar de waakstand is overgegaan. In de waakstand kunt
u eenvoudigweg op
opnieuw op te starten.)
Schakel de hoofd stroomschakelaar uit. Haal de voedingskabel
uit zowel het stopcontact als uit de projector.
Zet de projector meteen na het uitzetten niet opnieuw aan.
VOEDING drukken om de projector
Waarschuwingscontrolelampje
De projector zal automatisch uitgeschakeld worden indien de
LED-VOEDING indicator herhaaldelijk vijf (5) keer knippert.
Neem contact op met uw plaatselijke wederverkoper of
servicecenter. Zie pagina's 54-55.
Indien het TEMP-LED stabiel oranje brandt (niet knippert) zal
de projector zichzelf uitschakelen. Bij normale omstandigheden
kunt u de projector na afkoelen opnieuw inschakelen. Indien het
probleem zich blijft voordoen, neemt u contact op met uw lokale
winkelier of ons servicecentrum. Zie pagina's 54-55.
De ventilator is uitgevallen indien de LED-VOEDING
herhaaldelijk zes A (6) keer knippert terwijl de LAMP LED
een enkele keer knippert. Neem contact op met uw plaatselijke
leverancier of servicecenter. Zie pagina's
16
54-55.
Nederlands
Fo
c
us
Zo
o
m
A
V
-
M
u
t
e
K
e
y
s
t
o
n
e
+
R
e
-
S
y
n
c
P
o
w
e
r
P
o
w
e
r
L
a
m
p
T
e
m
p
E
n
t
e
r
M
e
n
u
K
e
y
s
t
o
n
e
-
S
o
u
r
c
e
C
D
B
A
Installatie
Het beeld van de projector aanpassen
De hoogte van de projector aanpassen
Let op het volgende bij het instellen van de projector:
•
De projectortafel of - steun moet waterpas en stevig zijn.
•
Plaats de projector zo dat deze loodrecht op het scherm staat.
•
Zorg dat kabels veilig geplaatst zijn. U kunt er anders over
struikelen.
Om het niveau van de projector te verhogen, tilt u de
1.
projector [A] op en drukt u op de knop hoogte aanpassing
[B].
De hoogte aanpasing valt naar beneden
2.
Om het niveau van de projector te laten zakken, drukt u op de
[C]
.
knop hoogte aanpassing en duwt u omlaag op de bovenkant
van de projector.
Als u de hoek van het beeld wilt aanpassen, draait u de
3.
kantelaanpassing [D] naar rechts of naar links totdat de
gewenste hoek is bereikt.
17
Nederlands
Installatie
A
B
De Zoom / Focus aanpassen
1.
2.
3.
Gebruik de Image-zoom
bediening (alleen op de
projector) om de afmetingen
te wijzigen van het
geprojecteerde beeld en
schermafmeting [B].
Gebruik de Afbeelding-focus
bediening (alleen op de
projector) voor het scherper
stellen van de afbeelding [A].
Gebruik de Trapezium knoppen voor het het corrigeren van de
beeldvervorming. Deze bevinden zich op de afstandsbediening
en op het bedieningspaneel van de projector.
18
Nederlands
Gebruikersbesturingen
Conguratiescherm
Het configuratiescherm gebruiken
Voeding
Menu
/Trapezium +
p
(Omhoogpijl)
/Re-Sync
u
(Rechterpijl)
/Trapezium -
q
(Pijl omlaag)
/Bron
t
(Linkerpijl)
AV-Dempen Zet de audio en video tijdelijk uit/aan.
Invoeren Bevestig uw elementselectie.
LED-Voeding
Lamp LED
Temp-LED
Raadpleeg het hoofdstuk “De projector aan- en
uitzetten” op
Druk op
menuteksten te lanceren. Om de op het scherm
weergegeven teksten af te sluiten, drukt u
nogmaals op
Pas het beeld Trapezium positief aan.
•
Navigeert en wijzigt de OSD-instellingen.
•
Synchroniseert de projector automatisch met
•
de invoerbron.
Navigeert en wijzigt de OSD-instellingen.
•
Pas het beeld Trapezium positief aan.
•
Navigeert en wijzigt de OSD-instellingen.
•
•
Druk op
selecteren.
Navigeert en wijzigt de OSD-instellingen.
•
Groen
Knippert
Groen
Uit Het toestel is uitgeschakeld.
Aan
Uit Lamp is in de normale staat
Aan Systeem over temperatuur
Uit Normale staat
15.
Menu om de op het scherm weergeven
Menu.
Bron om een invoersignaal te
Toestel in ingeschakeld en werkt
correct.
Toestel staat in stand-by/koelt af.
Lamp is niet klaar - druk niet op de
power toets.
19
Nederlands
Gebruikersbesturingen
HDMI
HDMI
Afstandsbediening
De afstandsbediening gebruiken
Voeding
Laser
Vier
PC-muisbesturing.
L-toets Linkermuissklik.
R-toets Rechtermuissklik.
Pagina +
Pagina -
8
Bron
Re-Sync
Trapezium +/-
Volume +/-
Raadpleeg het hoofdstuk “De projector
aan- en uitzetten” op 15.
Richt de afstandsbediening op het
weergavescherm, druk en houd deze
toets vast om de laseraanwijzer te
activeren.
Gebruik p q t u om elementen te
selecteren of uw selectie aan te passen.
De PC-/muisbesturing.kan worden
gebruikt om de muisbewegingen
te besturen. De muisfunctie wordt
geactiveerd d.m.v. de USB-kabel om uw
computer en de projector aan te sluiten.
Gebruik deze toets om een pagina
omhoog te gaan.
Gebruik deze toets om een pagina
omlaag te gaan.
Bevestig uw elementselectie.
Druk op Bron om een invoer signal te
selecterem.
Automatische synchroniseert de projector
to the invoerbron.
Past het beeldvervorming aan die werd
veroorzaakt door het kantelen van de
projector. (±30 graden)
Kan worden aangepast om het volume te
verhogen/verlagen.
20
Nederlands
Gebruikersbesturingen
HDMI
De afstandbediening gebruiken
Helderheid De intensiteit van het beeld aanpassen.
Druk op Menu om de op het scherm
weergeven menuteksten te lanceren.
Menu
Zoom
HDMI
Stilzetten
AV-geluid uit Zet de audio en video tijdelijk uit/aan.
S-Video Druk op S-Video S-Videobron te kiezen.
VGA
Video
Om de op het scherm weergegeven
teksten af te sluiten, drukt u nogmaals
op Menu.
Druk op +/- in op een beeld in te
zoomen.
Druk op HDMI voor het kiezen van de
HDMI bron.
Druk op Stilzetten om het beeldscherm te
pauzeren.
Druk op VGA om een bron te kiezen uit
VGA-IN aansluiting.
Druk op Video om de Composiet-
videobron te kiezen.
21
Nederlands
Hoofdmenu
Submenu
Instelling
Gebruikersbesturingen
Op het scherm weergegeven menuteksten
De projector beschikt over op het scherm weergegeven menu’s in
verschillende talen waarmee u het beeld kunt aanpassen en diverse
instellingen kunt wijzigen. De bron wordt automatisch door uw
projector gedetecteerd.
Bediening
Om de menutekst te openen, drukt u op Menu op de
1.
afstandbediening of op het toetsenbord van de projector.
Wanneer de menutekst wordt weergegeven, drukt u op de
2.
t u toetsen om een opdracht in het hoofdmenu te kiezen.
Terwijl u een keuze op een bepaalde pagina maakt, drukt u
op q of op Invoeren om een submenu binnen te gaan.
3.
Gebruik de
selecteren en de instellingen aan te passen met de t u toets.
4.
Selecteer het volgende onderdeel dat moet worden aangepast in
het submenu en pas dit op de hierboven beschreven manier aan.
5.
Druk op
terug naar het hoofdmenu.
Om af te sluiten, drukt u nogmaals op Menu. De menutekst
6.
wordt afgesloten en de projector slaat automatisch de nieuwe
instellingen op.
p q toetsen om het gewenste onderdeel te
Invoeren om te bevestigen, en het scherm gaat weer
22
Nederlands
Gebruikersbesturingen
Menustructuur
BEELD
BEELD / Kleurinstelling
BEELD / Geavanceerd
WEERGAVE
INSTELLING
Display modus
Helderheid
Kontrast
Scherpte
Kleurverzadiging
Tint
Kleurinstelling
Geavanceerd
Rode toename
Groene toename
Blauwe toename
Rode fijnafstemming
Groene fijnafstemming
Blauwe fijnafstemming
Geel
Cyaan
Magenta
Opnieuw instellen
Afsluiten
Schitterende kleur
Degamma
Kleurtemperatuur
Kleurbereik
Invoerbronnen
Gedeïnterlinieerd
Afsluiten
Zoeken
Overscan
Zoom
Hor. Positie
Ver. Positie (16:9)
Ver. Keystone
Taal
Projectie
Menu plaatsing
Signaal
Beveiliging
Volume
Geluid uit
Geavanceerd Logo/Logo Capture/Close Caption/Afsluiten
Presentatie/Licht/Film/sRGB/Gebruiker1/Gebruiker2
Film/video/Grafisch/PC
koud/Medium/Warm
AUTO/RGB/YUV
VGA/S-Video/Video/HDMI/Afsluiten
Uit/Aan
4:3/16:9-I/16:9-II/Natief/Auto voor XGA serie
4:3/16:9/16:10/Natief/Auto voor WXGA serie
English/Deutsch/Français/Italiano/Español/Português/
Polski/Nederlands/Svenska/Norsk/Dansk/Suomi/
繁體中文
Ελληνικά/
Magyar/Čeština/ /
/
简体中文/日本語
/Türkçe/Afsluiten
ไทย
/
한국어
/Русский/
INSTELLING / Signaal
INSTELLING / Beveiliging
OPTIES
Opties / Geavanceerd
Opties / Lamp instelling
Frequentie
Fase
H. Positie
V. Positie
Afsluiten
Beveiligingstimer
Paswoord wijzigen
Beveiliging
Afsluiten
Vastleggen bronnen
Hoge modus
Verberg info
Vergrendel Keypad
Achtergrondkleur
Geavanceerd
Lamp instelling
Opnieuw instellen
Direct Power On
Auto Power Off (min)
Slaap functie (min)
Afsluiten
Branduren
Lamp wisselen
Helderheidsmodus
Reset Lamp
Afsluiten
Maand/dag/uur/Afsluiten
Nee/Ja
Uitschakelen/inschakelen
Uit/Aan
Uit/Aan
Uit/Aan
Uit/Aan
Blauw/zwart/rood/groen/wit
Uit/Aan
Uit/Aan
STD/helder
Nee/Ja
23
Nederlands
Gebruikersbesturingen
BEELD
Display modus
De vele fabrieksinstellingen kunnen de diverse beelden optimaal
weergeven.
Presentatie: vreemde kleur en helderheid van PC-invoer.
Heldere: maximale helderheid van PC invoer.
Film: of thuistheater.
sRGB: gestandardiseerde nauwkeurige kleur.
Eigen instellingen van Gebruiker1.
Eigen instellingen van Gebruiker2.
Initiële standaardinstellingen van deze modus is van de
Filmmodus.Verdere aanpassingen door de gebruiker in
User1/2 worden in deze modus opgeslagen voor toekomstig
gebruik.
Helderheid
De intensiteit van het beeld aanpassen.
Druk op
Druk op
Kontrast
Het contrast beheert de mate van verschil tussen de lichtste en
donkerste delen van het beeld. Door het contrast aan te passen,
wordt de hoeveelheid zwart en wit in het beeld veranderd.
Druk op
Druk op
Scherpte
Past de scherpte van het beeld aan.
Druk op
Druk op
24
om het beeld donkerder te maken.
t
om het beeld lichter te maken.
u
om het contrast te verlagen.
t
om het contrast te verhogen.
u
om het contrast zwakker te maken.
t
om het contrast te intensifiëren.
u
Nederlands
Gebruikersbesturingen
BEELD
Kleurverzadiging
Past een videobeeld van zwart-wit naar een volledig verzadigd
kleurenschema aan.
Druk op
verlagen.
Druk op
verhogen.
Tint
Past de kleurbalans van rood en groen aan.
Druk op
verlagen.
Druk op
verhogen.
Kleurinstelling
Open het menu Kleurinstellingen. Selecteer de Rode/
Groene/Blauwe toename voor helderheidaanpassingen en
fijnafstemming voor contrastaanpassingen voor het hele beeld.
Er kunnen ook individuele kleuraanpassingen voor Cyaan,
Magenta, Geel worden aangepast. Zie pagina 26 voor meer
informatie.
Geavanceerd
Open het menu Geavanceerd. Selecteer geavanceerde
weergaveopties zoals Witpunt instellen, Degamma, Kleurtemp.,
Kleurruimte, Invoerbron, Deïnterliniëring en Afsluiten. Zie
pagina 27 voor meer informatie.
om de hoeveelheid verzadiging in het beeld te
t
om de hoeveelheid verzadiging in het beeld te
u
om de hoeveelheid verzadiging in het beeld te
t
om de hoeveelheid verzadiging in het beeld te
u
25
Nederlands
Gebruikersbesturingen
BEELD | Kleurinstelling
Toename
Stel de RGB-toename in om de Helderheid van de volgende
kleuren aan te passen:
Rood—de toenamewaarde voor rood verhogen of verlagen.
Green—de toenamewaarde voor groen verhogen of verlagen.
Blauw—de toenamewaarde voor blauw verhogen of verlagen.
Fijnafstemming
Stel de RGB-bias in om het Contrast van de volgende kleuren
aan te passen:
Rood—de toenamewaarde voor rood verhogen of verlagen.
Groen—de toenamewaarde voor groen verhogen of verlagen.
Blauw—de toenamewaarde voor blauw verhogen of verlagen.
Kleur
Stel de waarden in om het niveau van de volgende kleuren aan
te passen:
Geel—de kleurwaarde voor geel verhogen of verlagen.
Cyaan—de kleurwaarde voor cyaan verhogen of verlagen.
Magenta—de kleurwaarde voor magenta verhogen of
verlagen.
Opnieuw instellen
Alle kleurinstellingen terugzetten op de fabriekswaarden.
26
Nederlands
Gebruikersbesturingen
BEELD | Geavanceerd
Schitterende kleur
Dit aanpasbare onderdeel benut een nieuw kleurverwerkend algorithme
en systeemniveauverbeteringen voor hogere helderheid terwijl er
echte, levendigere kleuren van het beeld worden weergegeven. Het
instellingsbereik varieert van
past u het aan de maximale instelling aan. Voor een zachter, natuurlijker
beeld, past u het aan de minimale instelling aan.
Degamma
Hiermee kunt u een degamma -tabel met fijnafstemming kiezen om de
beste beeldkwaliteit voor de invoer tot stand te brengen.
Film—of thuistheater.
Video—of video of TV-bron.
Graphics—of beeldbron.
PC—of PC of computerbron.
Kleurtemperatuur
De kleurintensiteit aanpassen. Bij lagere temperaturen ziet het scherm er
kouder uit; bij hogere temperaturen ziet het scherm er warmer uit.
Kleurbereik
Selecteer een toepasselijke kleurenmatrixtype van AUTO, RGB, YUV.
Invoerbronnen
Voer het submenu Invoerbron in. Selecteer de te scannen bronnen voor
het opstarten. Zie pagina 28 voor meer informatie.
Gedeïnterlinieerd
Druk op de cursor t of u knop om verschillende Deïnterliniëringsmodi
te selecteren. Deze functie converteert een gedeïnterlinieerd videosignaal
naar een progressief signaal.
Aan: Zet automatisch zowel de Deïnterliniëringmodus als de
Filmmodus aan.
Uit: Zet de Deïnterliniëringmodus de videomodus voor de videobron
of TV-bron zetten.
0
10
to
. Als u liever een sterker beeld hebt,
27
Nederlands
Gebruikersbesturingen
o
pmerking
BEELD | Geavanceerd |
Invoerbronnen
Invoerbronnen
Gebruik deze optie voor het inschakelen/uitschakelen van de
v Indien niet
alle bronnen
geselecteerd
zijn, kan de
projector
geen beelden
weergeven.
Laat ten minst
één bron
geselecteerd
staan.
invoerbronnen. Druk op
onderstaand en gebruik vervolgens p of q te selecteren. Druk
Invoeren
op
opzoeken die gedeselecteerd is.
to selectie te voltooien. De projector zal geen invoer
t
of u in het volgende menu zoals
28
Nederlands
Invoersignaal
4:3 indeling
Schermverschijning
16:9-I / 16:9 indeling
16:9-II / 16:10 indeling
Natief
Of
Of
Gebruikersbesturingen
WEERGAVE
Zoeken
Gebruik deze functie om de gewenste hoogtebreedteverhouding
te kiezen.
4:3: Deze indeling is voor 4x3-invoerbronnen en is niet verbeterd
voor breedbeeld-TV.
16:9 I (XGA Serie) / 16:9 (WXGA Serie): Deze indeling is voor
4x3-invoerbronnen en is niet verbeterd voor breedbeeld-TV.
16:9 II (XGA Serie) / 16:10 (WXGA Serie): De niet-standaard
breedbeeldweergave-indeling van de projector. Een deel
van het oorspronkelijke beeld zal worden afgesneden als de
hoogtebreedteverhouding minder dan 1,67:1 bedraagt.
Natief: Afhankelijk van de resolutie van de invoerbron - Er
wordt geen schaling uitgevoerd.
Auto: Selecteert de van toepassing zijnde indeling automatisch.
29
Nederlands
Gebruikersbesturingen
WEERGAVE
Overscan
De overscanfunctie verwijdert de ruis uit een videobeeld.
Overscan het beeld om video-encoderende ruis aan de rand van
de videobron te verwijderen.
Zoom
Druk op
Druk op
vergroten.
Hor. Positie
Verplaatst de geprojecteerde beeldpositie horizontaal.
Druk op
links te verplaatsen.
Druk op
rechts te verplaatsen.
Ver. Positie (alleen16:9)
Verplaatst het geprojecteerde beeld positie verticaal (alleen in de
16:9-indeling).
Druk op
boven te verplaatsen.
Druk op
beneden te verplaatsen.
Ver. Keystone
Druk op t of u voor het compenseren van de verticale
beeldvervorming indien de projector in een hoek op het scherm
gericht is.
30
de afmeting van het beeld te verkleinen.
t
om een beeld op het geprojecteerde scherm te
u
om het beeld op het geprojecteerde scherm naar
t
om het beeld op het geprojecteerde scherm naar
u
om het beeld op het geprojecteerde scherm naar
u
om het beeld op het geprojecteerde scherm naar
t
Nederlands
Gebruikersbesturingen
INSTELLING
Taal
Open het menu Taal. Selecteer de meertalige menuteksten. Zie
pagina 33 voor meer informatie.
Projectie
De projectiemethode selecteren:
Voorkant bureaublad
Achterkant bureaublad
de projector het beeld om zodat u achter een doorschijnend
scherm kunt projecteren.
Voorkant plafond
projector het beeld omgekeerd weer via een op het plafond
aangebrachte projector.
Achterkant plafond
projector het beeld zowel omgedraaid als omgekeerd weer.
Hiermee kunt u achter een doorschijnend scherm projecteren
via een op het plafond aangebrachte projector.
de fabrieksinstelling.
als u deze functie selecteert, draait
als u deze functie selecteert, geeft de
als u deze functie selecteert, geeft de
Menu plaatsing
Kies de menulocatie op het weergavescherm.
31
Nederlands
Gebruikersbesturingen
INSTELLING
Signaal
Open het menu Signaal. Stel de projectorsignaaleigenschappen
in.
Zie pagina 34 voor meer informatie.
Beveiliging
Open het menu Beveiliging. Toegang krijgen tot de
Beveiligingsfuncties van de projector.
Zie pagina 35 voor meer informatie.
Geluid uit
Audio aan- of uitzetten.
Uit - het luidsprekervolume is ingeschakeld.
Aan - het luidsprekervolume is uitgeschakeld.
Volume
Druk op
Druk op
om het stemvolume te verlagen.
t
om het stemvolume te verhogen.
u
Geavanceerd
Open het menu Geavanceerd. Selecteer tijdens het opstarten de
schermweergave. Zie pagina 38 voor meer informatie.
32
Nederlands
Gebruikersbesturingen
INSTELLING | Taal
Taal
Selecteer de meertalige menuteksten. Druk op
in het submenu en gebruik de Links (◄) of Rechts (►) toets om
de door u gewenste taal in te stellen.
INVOEREN
(
)
33
Nederlands
Gebruikersbesturingen
INSTELLING | Signaal
Frequentie
Wijzig de weergegeven gegevens om overeen te komen met
de frequentie van de grafische kaart van uw computer. Als u
een verticale flikkerende balk waarneemt, kunt u deze functie
gebruiken om dit te corrigeren.
Fase
Fase synchroniseert de signaal-timing van de weergave met
de graphische kaart. Als u een onstabiele of flikkerend beeld
waarneemt, kunt u deze functie gebruiken om dit te corrigeren.
H. Positie
V. Positie
34
Druk op t om het beeld naar links te verplaatsen.
Druk op
Druk op
Druk op
om het beeld naar rechts te verplaatsen.
u
om het beeld omlaag te verplaatsen.
t
om het beeld naar rechts te verplaatsen.
u
Nederlands
o
pmerking
Gebruikersbesturingen
INSTELLING | Beveiliging
Beveiligingstimer
Het Beveiligingswachtwoord activeren of deactiveren.
v
Er is geen
wachtwoord
nodig om toegang
te krijgen tot
INSTELLING /
Beveiliging
tenzij de
Beveiligingstimer
of
Beveiligingsnstellingen
zijn ingeschakeld.
Open het submenu Beveiligingstimer. Voer de het aantal
maanden, dagen en uren dat de projector can worden gebruikt
zonder het wachtwoord in te voeren.
Door het Installatiemenu af te sluiten, wordt de Beveiligingstimer
geactiveerd. Eenmaal geactiveerd, heeft de projector op de
opgegeven datums en tijden een wachtwoord nodig om op te
starten en toegang te krijgen tot het menu Beveiliging.
Als de projector in gebruik is en de Security Timer actief is, geeft
het volgende scherm 60 seconden weer voordat het wachtwoord
wordt vereist.
35
Nederlands
Gebruikersbesturingen
o
pmerking
o
pmerking
INSTELLING | Beveiliging
v Als er drie keer
een verkeerd
wachtwoord is
ingevoerd, zal
de projector na
10 seconden
automatisch
uit worden
geschakeld.
v Als de nieuwe
wachtwoorden
niet
overeenkomen,
wordt het
wachtwoordscherm
opnieuw
weergegeven.
Paswoord wijzigen
Gebruik dit submenu om het Beveiligingspassword voor the
projector te wijzigen.
1.
Selecteer wachtwoord wijzigen van het submenu Beveiliging.
Het dialoogvenster Bevestiging Wachtwoord Wijzigen wordt
weergegeven.
2.
Selecteer
Het standaardwachtwoord is: <1> <2> <3> <4> <5>.
3.
Er wordt een tweede wachtwoordscherm weergegeven.
Voer het wachtwoord tweemaal in voor verificatie.
4.
Ja.
36
Nederlands
Gebruikersbesturingen
INSTELLING | Beveiliging
Beveiliging
Het Beveiligingswachtwoord activeren of deactiveren.
Geactiveerd—het huidige wachtwoord wordt vereist om op
de projector op te starten en toegang te krijgen tot het menu
Beveiliging.
Gedeactiveerd—het wachtwoord wordt vereist voor andere
functies.
Als Beveiliging is geactiveerd, wordt het volgende scherm
tijdens het opstarten weergegeven en voordat toegang tot het
menu Beveiliging is toegestaan:
37
Nederlands
Gebruikersbesturingen
o
pmerking
v Er kan
slechts één
startupscherm
tegelijk
worden
weergegeven.
Door
achtereenvolgend
vast te leggen
worden vorige
bestanden
overschreven,
beperkt tot
1,5MB.
38
INSTELLING | Geavanceerd
Logo
Selecteer tijdens het opstarten de schermweergave.
Optoma—het meegeleverde standaardopstartscherm.
Gebruiker—het aangepaste schermcapture d.m.v. de functie
Logo Capture.
Logo Capture
Een weergegeven scherm vastleggen om als opstartscherm te
gebruiken.
Het gewenste scherm op de projector weergeven.
1.
Selecteer Logo Capture in het menu Geavanceerd.
2.
Er wordt een bevestigingsscherm weergegeven.
Selecteer OK. Het scherm wordt vastgelegd.
3.
Het scherm is met succes vastgelegd. Het vastgelegde scherm
wordt opgeslagen als
Close Caption
Selecteer het scherm voor het tonen van closed captioning.
Uit - de standaard instelling bij levering.
Aan - gesloten tekst van bijschrift wordt getoond, indien
beschikbaar.
Gebruiker in het menu Logo.
Nederlands
Gebruikersbesturingen
Opties
Vastleggen bronnen
Vergrendel de huidige bron als de enige beschikbare bron, zelfs
als de kabel is ontkoppeld.
Aan—alleen de huidige bron wordt herkend als invoerbron.
Uit—bronnen geselecteerd in Beeld | Geavanceerd |
Invoerbron worden als invoerbron herkend.
Hoge modus
Pas de ventilatorsnelheid aan om de omgeving weer te geven.
Aan—verhoogt de snelheid voor hoge temperatuur,
vochtigheid of hoogte.
Uit—regelmatige ventilatorsnelheid voor normale
omstandigheden.
Verberg info
Informatieberichten op het geprojecteerde scherm
onderdrukken.
Aan—tijdens de bediening verschijnen er geen
statusberichten op het scherm.
Uit— tijdens de bediening verschijnen er gewoonlijk
statusberichten op het scherm.
39
Nederlands
Gebruikersbesturingen
Opties
Vergrendel Keypad
Vergrendel de knoppen op het bovenste paneel van de
projector.
Aan—er wordt een waarschuwingsbericht weergegeven om
toetsenbordvergrendeling te bevestigen.
Uit—toetsenbordfuncties van de projector als normaal.
Achtergrondkleur
Selecteer de gewenste achtergrondkleur voor het geprojecteerde
beeld als geen bron is gedetecteerd.
Geavanceerd
Open het menu Geavanceerd. Zie pagina 41 voor meer
informatie.
Lamp instelling
Open het menu Kleurinstellingen. Zie pagina 42-43 voor meer
informatie.
Opnieuw instellen
Reset alle Opties naar de standaardfabrieksinstellingen.
40
Nederlands
Gebruikersbesturingen
Opties | Geavanceerd

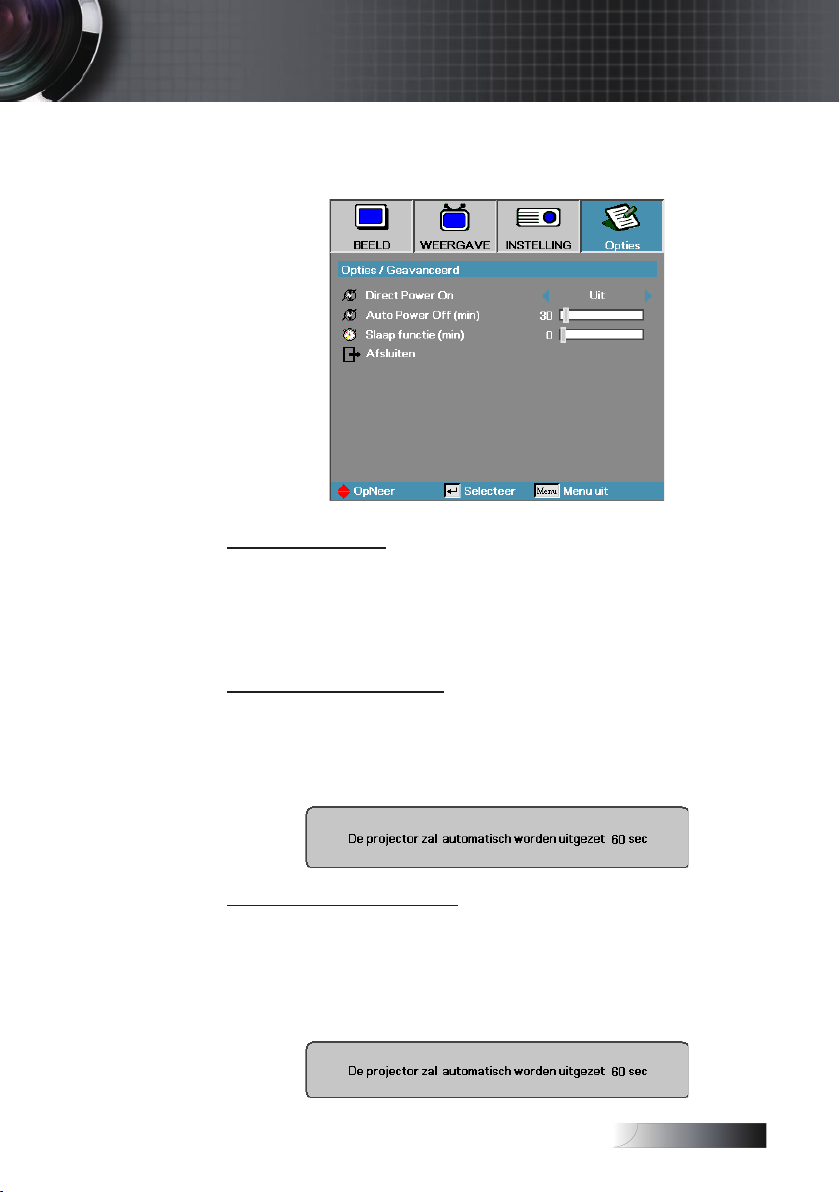

Direct aanzetten
Direct aanzetten activeren of deactiveren.
Aan—de projector wordt automatisch aangezet als de
wisselstroomvoeding wordt meegeleverd.
Uit— de projector moet zoals gewoonlijk worden aangezet.
Automatisch uitzetten
De Automatische uitzet-interval instellen. De projector zet
standaard de lamp uit als er 30 minuten geen signaal wordt
afgegeven. De volgende waarschuwing wordt 60 seconden
voordat u het uitzet weergegeven.
Sluimerfunctie instellen
De tussenpoos van de timer van de Sluimerfunctie instellen.
De projector wordt uitgezet na de opgegeven time periode
van inactiviteit (onafhankelijk van het signaal). De volgende
waarschuwing wordt 60 seconden voordat u het uitzet
weergegeven.
41
Nederlands
Gebruikersbesturingen
Opties | Lamp instelling
Branduren
Geeft het aantal uren weer dat de lamp actief is geweest. Dit
element is alleen bestemd om weer te geven.
Lamp wisselen
De herinnering van de lamplevensduur activeren of deactiveren
Aan—het waarschuwingsbericht wordt weergegeven als de
overblijvende levensduur van de lamp minder is dan 30 uur.
Uit—Er wordt geen waarschuwingsbericht weergegeven.
Helderheidsmodus
Selecteer de lamp helderheidsmodus.
Helder—de standaardinstelling.
STD—lagere helderheidsinstelling om levensduur van de
lamp te besparen.
42
Nederlands
Gebruikersbesturingen
Opties | Lamp instelling
Reset Lamp
Nadat de lamp is vervangen, reset u de lampteller om
nauwkeurig de nieuwe levensduur van de lamp weer te geven.
1.
Selecteer Lamp Reset.
Er wordt een bevestigingsscherm weergegeven.
Selecteer Ja om de teller van de lamp te resetten op nul.
2.
43
Nederlands
Aanhangsels
Problemen oplossen
Als u een probleem met uw projector ondervindt, raadpleegt u de
volgende informatie. Als het probleem aanhoudt, neem dan contact
op met uw plaatselijke wederverkoper of servicecenter.
Beeldproblemen
Er wordt geen beeld weergegeven op het scherm
Zorg dat alle kabels en voedingsaansluitingen correct en stevig
zijn aangesloten zoals beschreven in het hoofdstuk
Zorg dat de pennen van de aansluitingen niet zijn verbogen of
verbroken.
Controleer dat de projectielamp stevig vastzit. Lees het
hoofdstuk
Zorg dat u de lensdop heeft verwijderd en dat de projector is
aangezet.
Gedeeltelijk aan het oog onttrokken, verschoven of
onjuist weergegeven beeld
Druk op “Re-Sync” op de afstandsbediening.
Als u een PC gebruikt:
Voor Windows 95, 98, 2000, XP:
1.
2.
3.
4.
5.
6.
7.
8.
Installatie.
De lamp vervangen.
Open het pictogram
en dubbelklik dan op het pictogram
Selecteer het tabblad
Zorg dat het beeldscherpte-instelling minder dan of gelijk
is aan een beeldscherpte van (1600 x 1200).
Klik op de toets
Als de projector nog steeds niet het gehele beeld weergeeft,
dient u ook de door u gebruikte monitorweergave te
veranderen. Raadpleeg de volgende punten.
Verifieer dat de resolutieinstelling lager is dan of gelijk aan
UXGA (1600 x 1200).
Selecteer de toets
Klik op
Standaardmonitorsoorten onder het kader SP; kies de
door u benodigde beeldscherptemodus onder het kader
“Modellen”.
Verifieer dat de resolutieinstelling van de monitorweergave
lager is dan of gelijk is aan UXGA (1600 x 1200). (*)
Alle apparatuur weergeven. Selecteer vervolgens
Deze Computer, de Configuratiescherm
Weergave.
Instellingen.
Geadvanceerde Eigenschappen.
Wijzigen onder het tabblad Monitor.
44
Nederlands
Acer
�
[Fn]+[F5]
Asus � [Fn]+[F8]
Dell
�
[Fn]+[F8]
Gateway � [Fn]+[F4]
Mac Apple:
Systeemvoorkeur � Weergave � � Rangschikking
Spiegelweergave
IBM/Lenovo �[Fn]+[F7]
[Fn]+[F4]
HP/Compaq
NEC �� [Fn]+[F3]
Toshiba � [Fn]+[F5]
Aanhangsels
Als u een Notebook PC gebruikt:
Volg de bovenstaande stappen om de resolutie van de
1.
computer aan te passen. Volg de bovenstaande stappen om
de resolutie van de computer aan te passen.
Druk op de schakel-uitvoerinstellingen. Voorbeeld: [Fn]+[F4]
2.
Als u moeilijkheden ondervindt om de resolutie te veranderen
of als de beelden op uw monitor vastlopen, herstart u alle
apparatuur waaronder de projector.
Uw presentatie wordt niet op het scherm van de
Notebook of computer weergegeven
Als u een Notebook gebruikt:
Sommige Notebooks kunnen hun schermen deactiveren als er
een tweede weergave-apparaat in gebruik is. Ieder heeft een
verschillende manier om te worden gereactiveerd. Raadpleeg
de documentatie van uw computer voor gedetailleerde informatie.
Het beeld is onstabiel of ikkert
Gebruik Fase om het te corrigeren. Zie pagina 34 voor meer
informatie.
Verander de kleurinstelling van de monitor op uw computer.
Het beeld vertoont een verticaal ikkerende balk
Gebruik Frequentie om dit aan te passen. Zie pagina 34 voor
meer informatie.
Controleer en configureer nogmaals de weergavemodus van
uw grafische kaart om het compatibel met het product te
maken.
Het beeld is niet gefocusseerd
Vergewist u zich ervan dat de lensdop verwijderd is.
Pas de focusring op de projectorlens aan.
Vergewist u zich ervan dat het projectiescherm tussen de
vereiste afstanden van de projector is.
Zie pagina's
17 en 18 voor meer informatie.
45
Nederlands
o
pmerking
Aanhangsels
Het beeld wordt uitgerekt als er een 16:9 DVD
wordt vertoond
Als u een anamorfische DVD of 16:9-DVD afspeelt, zal de
projector het beste beeld in 16:9-formaat op het scherm
weergeven. Als u een DVD-titel in een 4:3 indeling afspeelt,
wijzig de indeling als 4:3 in op het scherm weergegeven teksten
van de projector. Als het beeld nog steeds is uitgerekt, dient u
ook de hoogtebreedteverhouding aan te passen aan de hand van
de volgende gegevens:
Stel de weergave-indeling als de 16:9 (breed)
hoogtebreedteverhoudingtype op uw DVD-speler in.
Beeld is te klein of te groot
Pas de Zoom Ring bovenaan de projector aan.
Verplaats de projector dichterbij of verder weg van het
scherm.
Druk op de toets [Menu] op de afstandbediening of
projectorpaneel, ga naar Weergave | Indeling en probeer de
verschillende instellingen uit.
Het beeld heeft schuine kanten
Indien mogelijk repositioneert u de projector zodat het
v Gebruik van
Trapezium
is niet
aanbevolen.
gecentreerd op het scherm is en onderaan het scherm.
Druk op [Trapezium +/-] op de afstandsbediening totdat de
zijkanten verticaal zijn.
Het beeld is omgekeerd
Selecteer Installatie | Projectie van het schermteksten en pas
de projectierichting aan.
Pauzeringsproblemen
De projector reageert niet meer op alle besturingen
Indien mogelijk zet u de projector uit, ontkoppelt u
vervolgens het voedingssnoer en wacht u ten minste 60
seconden voordat u de voeding weer aansluit.
De lamp brandt uit of maakt een ploffend geluid
Wanneer het einde van de levensduur van de lamp nabij
is, brandt het op en kan er een luid ploffend geluid te
horen zijn. Als dit gebeurt, kan de projector niet worden
aangezet totdat de lampmodule is vervangen. Om de lamp te
vervangen, verricht de handelingen beschreven in “De lamp
vervangen”ge 49.
46
Nederlands
Projectorstatus-indicatie
Aanhangsels
Foutcode Bericht
Thermale breuk status fout
Ventilator 1 fout
(Voedingsventilator)
Ventilator 2 fout
(Lampventilator)
Ventilator 3 fout
(Blazer Ventilator)
Lampdeur sensordetectie hoog
DMD-fout
Kleurwielfout
LED-Voeding/
Knippert
4 0
6 1
6 2
6 3
7 0
8 0
9 0
Lamp LED/
Knippert
47
Nederlands
Aanhangsels
Berichtherinneringen
De lamp vervangen:
Buiten bereik: (zie het navolgende voor meer informatie).
Problemen met de afstandsbediening
Als de afstandbediening niet werkt
Controleer dat de bedieningshoek voor de afstandbediening
is ongeveer ±15 bedraagt.
Zorg dat er geen objecten tussen de afstandbediening en
de sensor staan. Sta niet verder dan 7 m. (23 feet) van de
projector vandaan.
Zorg dat de batterijen goed zijn aangesloten.
Vervang zwakke batterijen in de afstandbediening.
Audioproblemen
Er is geen geluid
Pas het volume aan op de afstandsbediening.
Pas het volume aan van de audiobron.
Controleer de audiokabelaansluiting.
Test de bronaudiouitvoer met andere speakers.
Laat de projector repareren.
Het geluid is vervormd
Controleer de audiokabelaansluiting.
Test de bronaudiouitvoer met andere speakers.
Laat de projector repareren.
48
Nederlands
Aanhangsels
B
A
A
B
1 2
3
4
De lamp vervangen
De projectielamp moet worden vervangen als het uitgebrand
raakt. Het moet alleen worden vervangen met een gewaarmerkt
vervangingsonderdeel, die u kunt bestellen van uw plaatselijke
leverancier.
Belangrijk:
De lamp bevat een bepaalde hoeveelheid kwik en moet
worden afgevoerd in overeenstemming met plaatselijke
overheidsvoorschriften.
Raak het glazen oppervlak van de nieuwe lamp niet aan; als
u dit doet, kan de gebruiksduur worden verkort.
Waarschuwing:
Controleer dat ten minste één uur voordat u de lamp gaat
vervangen u de projector uitzet en ontkoppelt. Indien dit wordt
nagelaten, kan dit ernstige brandwonden tot gevolg hebben.
1.
2.
3.
4.
Nadat de lamp vervangen is, moet de lampurenteller worden
gereset. Zie pagina
Draai de twee bevestgingsschroeven op de lampafdelingskap
(A) los. Verwijder de lampafdelingskap (B).
Verwijder de twee schroeven van de lampmodule
handgreep van de module omhoog
Trek goed aan de modulehandgreepom de lampmodule te
verwijderen.
5 & 6. Plaatsing is de omgekeerde volgorde van verwijdering.
43 voor meer informatie.
(B).
49
(A). Til de
Nederlands
Aanhangsels
De projector reinigen
De projector dient te worden gereinigd om stof en vuil te
verwijderen voor een probleemloze werking.
Waarschuwing:
Controleer dat u ten minste één uur voordat u de projector
gaat reinigen de projector uitzet en ontkoppelt reinigen. Indien
dit wordt nagelaten, kan dit ernstige brandwonden tot gevolg
hebben.
Gebruik alleen een vochtig doekje voor het reinigen.
Laat geen water in de ventilatieopeningen op de projector
komen.
Als er tijdens het reinigen een beetje water in het binnenste
van de projector komt, laat u het enkele uren ontkoppeld in
een goed geventileerde kamer staan voordat u het gebruikt.
Als er veel water in het binnenste van de projector komt
tijdens het reinigen, moet u de projector laten repareren de
projector onderhouden.
De lens reinigen
U kunt optische lensreiniger in de meeste camerawinkels
aanschaffen. Raadpleeg de volgende punten om de projectorlens
te reinigen.
Doe een klein beetje optische lensreiniger op een schoon, zacht
1.
doekje.
(Doe de vloeistof niet direct op de lens.)
2.
Veeg voorzichtig de lens af in ronddraaiende bewegingen.
Let op:
Gebruik geen schuur- of oplosmiddelen.
Gebruik géén reinigingsmiddel op de projectorbehuizing om
verkleuren of verschieten te voorkomen projectorbehuizing.
De behuizing reinigen
Raadpleeg de volgende punten om de projectorbehuizing te
reinigen.
1.
Veeg stof af met een schoon vochtig doekje.
2.
Bevochtig het doekje met warm water en schoonmaakmiddel
(zoals gebruikt om de vaat mee te wassen), en veeg vervolgens
de behuizing af.
3.
Spoel alle schoonmaakmiddel uit het doekje en veeg de
projector nogmaals af.
Let op:
Gebruik géén bijtende op alcohol gebaseerde middelen op de
projectorbehuizing om verkleuren of verschieten te voorkomen.
50
Nederlands
Aanhangsels
Compatibiliteitsmodi
Computercompatibiliteit:
Signaal Beeldscherpte Verversingssnelheid (Hz)
NTSC - 60
PAL/SECAM - 50
VESA 640 x 350 70,1/ 85,1
640 x 400
720 x 350
720 x 400 70/ 85/ 88
720 x 576 50/ 60
VGA 640 x 480 60/ 67/ 72,8/ 75/ 85
SVGA 800 x 600 56,3/ 60,3/ 75/ 72,2/ 80/ 85,1
832 x 624 72/ 75
1024 x 576 50/ 60
XGA 1024 x 768 60/ 70,1/ 72/ 75/ 85/ 87
1152 x 864 60/ 70/ 75/85/ 75
1152 x 870 75
HD720 1280 x 720 50/ 60/ 75/ 85
WXGA 1280 x 768 60/ 70/ 75/ 85
WXGA-800 1280 x 800 60
SXGA 1280 x 1024 60/ 75/85
SXGA+ 1400 x 1050 60
UXGA 1600 x 1200 60
1600 x 1050
HD1080 1920 x 1080 24/ 50/ 60/75
WUXGA 1920 x 1200 60/ 75
HDTV 1920 x 1080i 50/ 60
1920 x 1080p 50/ 60
1280 x 720p 50/ 60
SDTV 720 x 576i 50
720 x 576p
720 x 480i
720 x 480p
70,1 / 85,1
70
60
50
60
60
51
Nederlands
Aanhangsels
Apple Mac-compatibiliteit
Beeldscherpte
800x600 60 o o - -
800x600 72 o o o o
800x600 75 o o o o
800x600 85 o o o o
1024x768 60 o o o o
1024x768 70 o o o o
1024x768 75 o o o o
1024x768 85 o o o o
1280x720 60 o o o o
1280x720 75 o o - o
1280x720 85 o o - o
1280x768 60 o o - o
1280x768 75 o o o o
1280x768 85 o o - o
1280x800 60 o o o o
1280x1024
1280x1024
1680x1050
1920x1200
Macbook
Hz- Analoog Analoog Analoog Analoog
60 - o o o
75 - o o -
60 o o - -
60 o o - -
Macbook Pro
(Intel)
Power Mac G5Power Mac
G4
52
Nederlands
v Beschadiging
o
pmerking
o
pmerking
218.00
77.49
70.50 56.50
103.30
44.70
25.63
Ceiling Mount
M4x0.7(Max L=6mm)
178.58
218.00
aan de projector
als resultaat van
een incorrecte
installatie.
v Vergewist u zich
ervan dat er een
afstand van 10 cm
tussen het plafond
en de onderkant
van de projector
bestaat.
v Zet de projector
niet in de
nabijheid van
airconditioning
- en
verwarmingseenheden
Door teveel hitte
kan de projector
worden uitgezet.
Aanhangsels
Plafondinstallatie
Ten einde beschadiging aan uw projector te voorkomen,
gebruikt u de aanbevolen bevestigingspakket voor installatie.
Teneinde de voorschriften na te leven, gebruikt u alleen de
plafondbevestiging en schroeven, die die op de UL-lijst staan en
aan de volgende specificaties voldoen:
M4 x 3 Plafondbevesgingen, maximum lengte 6mm
Raadpleeg de volgende grafiek om de projector aan het plafond
te bevestigen.
.
53
Nederlands
Aanhangsels
Wereldwijde kantoren Optoma
Neem contact op met uw lokaal kantoor voor reparaties of
ondersteuning.
USA
715 Sycamore Drive
Milpitas, CA 95035, USA
Tel : 408-383-3700 Fax : 408-383-3702
www.optomausa.com Service : services@optoma.com
Canada
5630 Kennedy Road, Mississauga,
ON, L4Z 2A9, Canada
Tel : 905-361-2582 Fax : 905-361-2581
www.optoma.ca
Europe
42 Caxton Way, The Watford Business Park
Watford, Hertfordshire, WD18 8QZ, UK
Tel : +44 (0) 1923 691 800 Fax : +44 (0) 1923 691 888
www.optoma.eu
Service Tel : +44 (0)1923 691865 Service : service@tsc-europe.com
Frankrijk
Bâtiment E 81-83 avenue Edouard Vaillant
92100 Boulogne Billancourt, France
Tel.: +33 1 41 46 12 20 Fax : +33 1 41 46 94 35
Service :
savoptoma@optoma.fr
Spanje
C/ José Hierro, 36 Of, 1C
28529 Rivas Vacia, Madrid, Spain
Tel.: +34 91 499 06 06 Fax : +34 91 670 08 32
Duitsland
Werftstrasse 25 D40549
Düsseldorf, Germany
Tel : +49 (0) 211 506 6670 Fax : +49 (0) 211 506 66799
Service : info@optoma.de
54
Nederlands
Aanhangsels
Scandinavië
Grev Wedels Plass 2
3015 Drammen, Norway
Tel : +47 32 26 89 90 Fax : +47 32 83 78 98
Service : info@optoma.no
Latijns-Amerika
715 Sycamore Drive
Milpitas, CA 95035, USA
Tel : 408-383-3700 Fax : 408-383-3702
www.optoma.com.br www.optoma.com.mx
Koreaans
WOOMI TECH.CO.,LTD
4F, Minu Bldg.3.tw3-14, Kangnam-Ku, seoul, 135-815, KOREA
Tel : +82+2+34430004 Fax : +82+2+34430005
Japans
東京都足立区綾瀬3-25-18
株式会社オーエスエム
サポートセンター:0120-46-5040
E-mail : info@osscreen.com www.os-worldwide.com
Taiwan
5F., No. 108, Minchiuan Rd., Shindian City,
Taipei Taiwan 231, R.O.C.
Tel : +886-2-2218-2360 Fax : +886-2-2218-2313
www.optoma.com.tw asia.optoma.com
Service :
services@optoma.com.tw
Hong Kong
Unit A, 27/F Dragon Centre, 79 Wing Hong Street,
Cheung Sha Wan, Kowloon, Hong Kong
Tel : +852-2396-8968 Fax : +852-2370-1222
www.optoma.com.hk
China
5F, No. 1205, Kaixuan Rd., Changning District
Shanghai, 200052, China
Tel : +86-21-62947376 Fax : +86-21-62947375
www.optoma.com.cn
55
Nederlands
Mededeling: Beschermde kabel
Alle aansluitingen aan andere computerapparaten
devices moet d.m.v. beschermde kabels worden
gedaan in overeenstemming met de FCC-voorschriften.
Let op:
Wijzigingen of aanpassingen die niet expliciet goedgekeurd
zijn door de fabrikant kunnen ertoe leiden dat de
bevoegdheid van de gebruiker, toegekend door de FCC, om
deze projector te gebruiken, vervalt.
Aanhangsels
Voorschriften & veiligheidsrichtlijnen
In deze bijlage vindt u algemene mededelingen met betrekking
tot uw projector.
FCC-verklaring
Dit apparaat werd getest en voldoet aan de beperkingen
voor een digitaal apparaat van Klasse B, in overeenstemming
met Deel 15 van de FCC-voorschriften. Deze limieten zijn
vastgesteld om een redelijke beveiliging te bieden tegen
schadelijke storingen in een residentiële installatie. Deze
apparatuur genereert, gebruikt en straalt radiofrequentieenergie uit die, indien niet geïnstalleerd en gebruikt in
overeenstemming met de instructies, schadelijke storingen kan
veroorzaken aan radiocommunicaties.
Er is echter geen garantie dat er geen storing zal optreden in
een particuliere installatie. Als dit apparaat toch schadelijke
storingen veroorzaakt aan radio- of televisieontvangst, wat kan
vastgesteld worden door het apparaat in en uit te schakelen,
moet de gebruiker deze storing proberen te corrigeren door een
of meer van de volgende maatregelen te nemen:
Wijzig de richting van de ontvangstantenne of verplaats de
antenne.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit het apparaat aan op een stopcontact op een ander
circuit dan dat waarop de ontvanger is aangesloten.
Raadpleeg de leverancier of een ervaren radio/tvtechnicus
voor hulp.
56
Nederlands
Aanhangsels
Afvoerinstructies
Gooi dit elektronische apparaat niet in de
vuilnisbak als u het weg wilt gooien.
Om vervuiling tot een minimum trerug te
brengen en de beste bescherming te bieden
voor het mondiale milieu, wordt u vriendelijk
verzocht dit apparaat te recycleren.
Bedieningsomstandigheden
Dit apparaat voldoet aan Onderdeel 15 van de FCC
voorschriften. Het gebruik ervan is onderworpen aan de
volgende twee voorwaarden:
Dit toestel mag geen schadelijke interferentie veroorzaken,
1.
en
moet elke ontvangen interferentie aanvaarden, zelfs als
2.
het gaat om interferenties die een ongewenst functioneren
veroorzaken.
Mededeling: Canadese gebruikers
Dit Class B digitale apparaat is in overeenstemming met de
Canadese ICES-003.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numerique de la classe B est conforme a la norme
NMB-003 du Canada.
Conformiteitsverklaring EU-landen
EMC-richtlijn 2004/108/EC (inclusief amendmenten)
Laagspanningsrichtlijn
R- & TTE-richtlijn
heeft)
2006/95/EC
1999/5/EC (als het product een RF-functie
57
Loading...
