Page 1

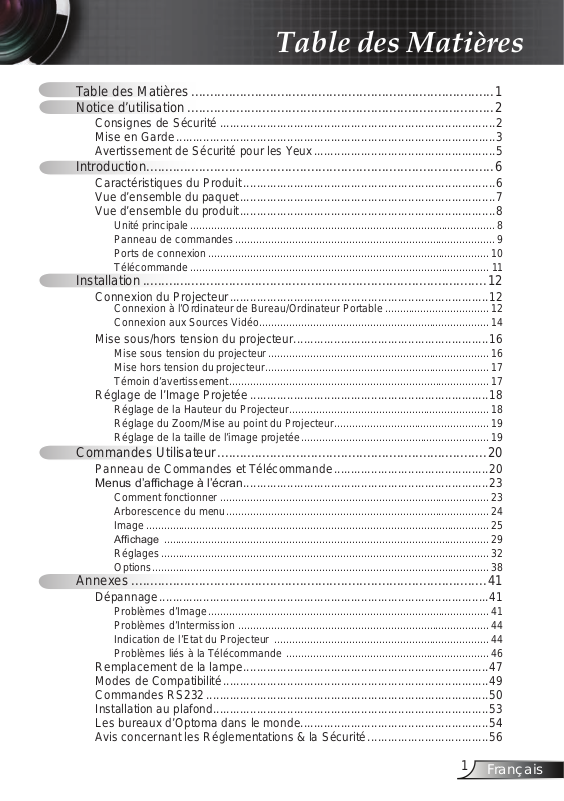

Table des Matières

Table des Matières .................................................................................1

Notice d’utilisation ..................................................................................2

Consignes de Sécurité ..................................................................................2

Mise en Garde ...............................................................................................3

Avertissement de Sécurité pour les Yeux ......................................................5

Introduction.............................................................................................6

Caractéristiques du Produit ...........................................................................6

Vue d’ensemble du paquet ............................................................................7

Vue d’ensemble du produit ............................................................................8

Unité principale ......................................................................................................8

Panneau de commandes .......................................................................................9

Ports de connexion ..............................................................................................10

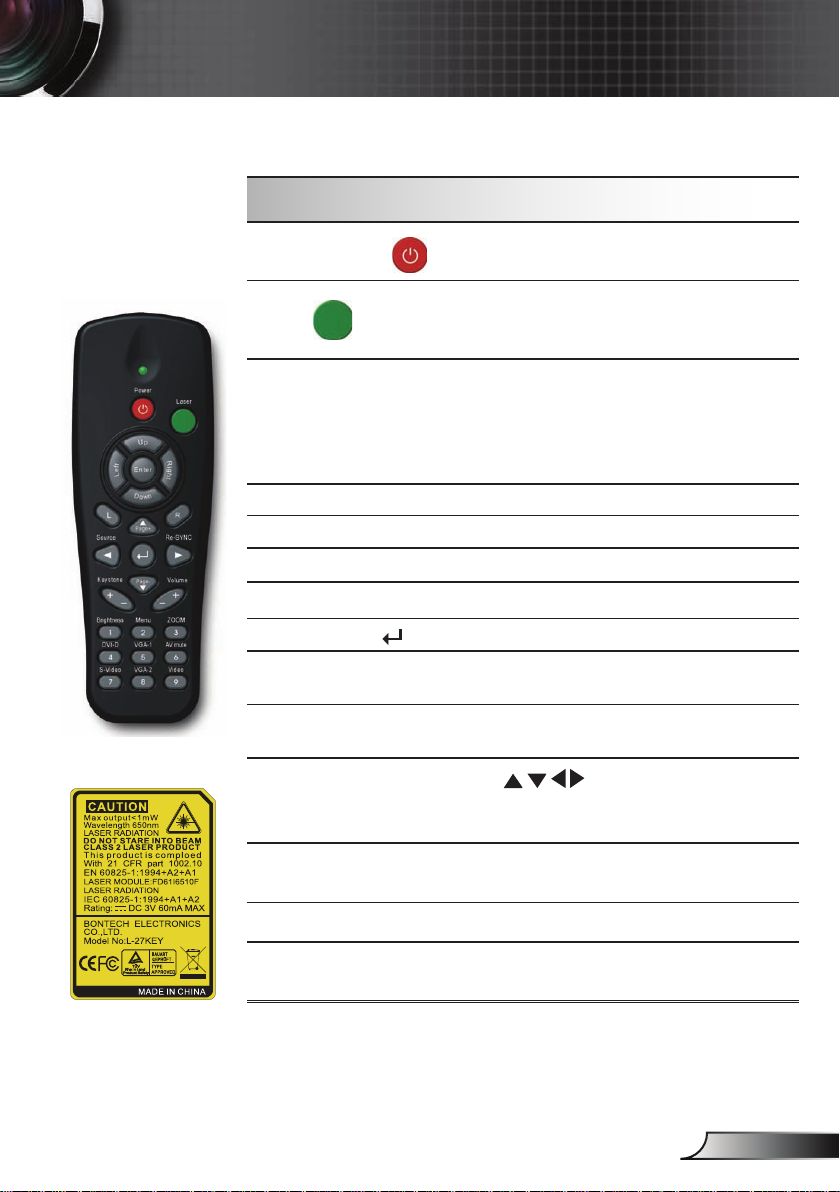

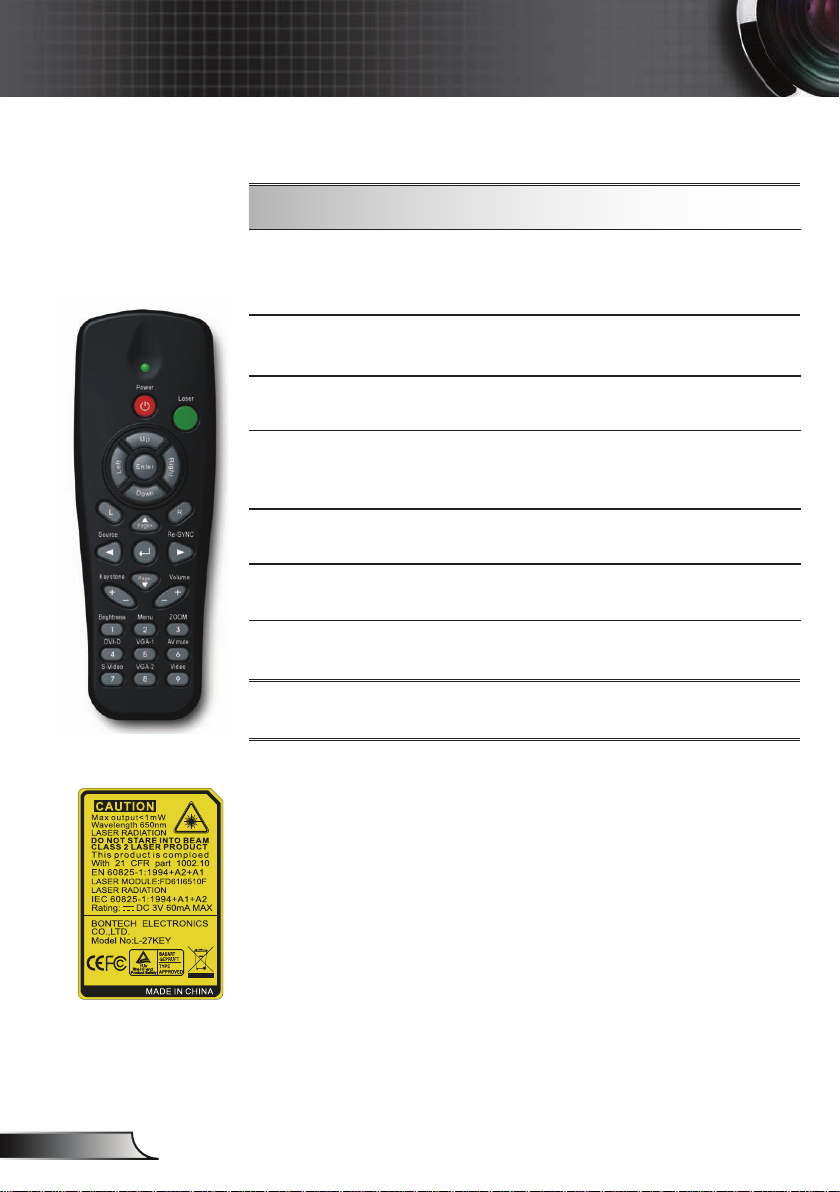

Télécommande .................................................................................................... 11

Installation ............................................................................................12

Connexion du Projecteur .............................................................................12

Connexion à l’Ordinateur de Bureau/Ordinateur Portable ...................................12

Connexion aux Sources Vidéo .............................................................................14

Mise sous/hors tension du projecteur ..........................................................16

Mise sous tension du projecteur ..........................................................................16

Mise hors tension du projecteur ...........................................................................17

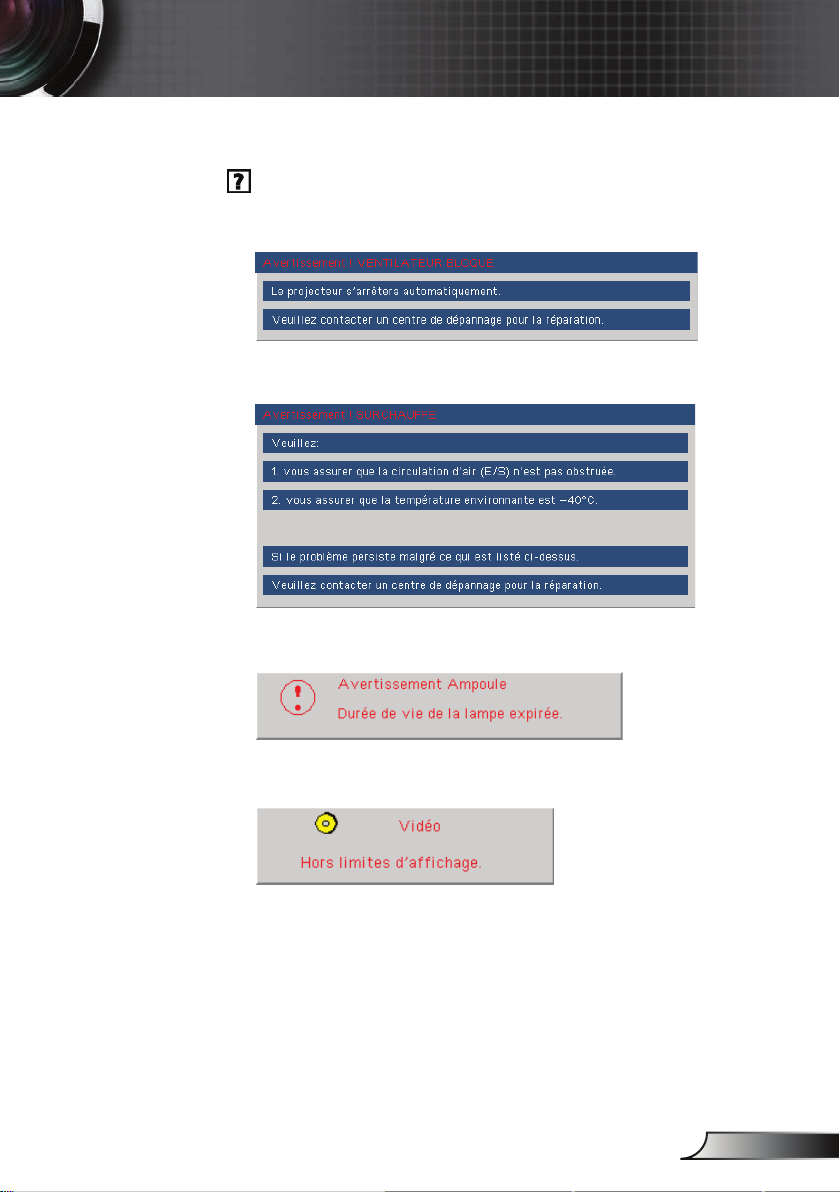

Témoin d’avertissement .......................................................................................17

Réglage de l’Image Projetée .......................................................................18

Réglage de la Hauteur du Projecteur ...................................................................18

Réglage du Zoom/Mise au point du Projecteur ....................................................19

Réglage de la taille de l’image projetée ...............................................................19

Commandes Utilisateur ........................................................................20

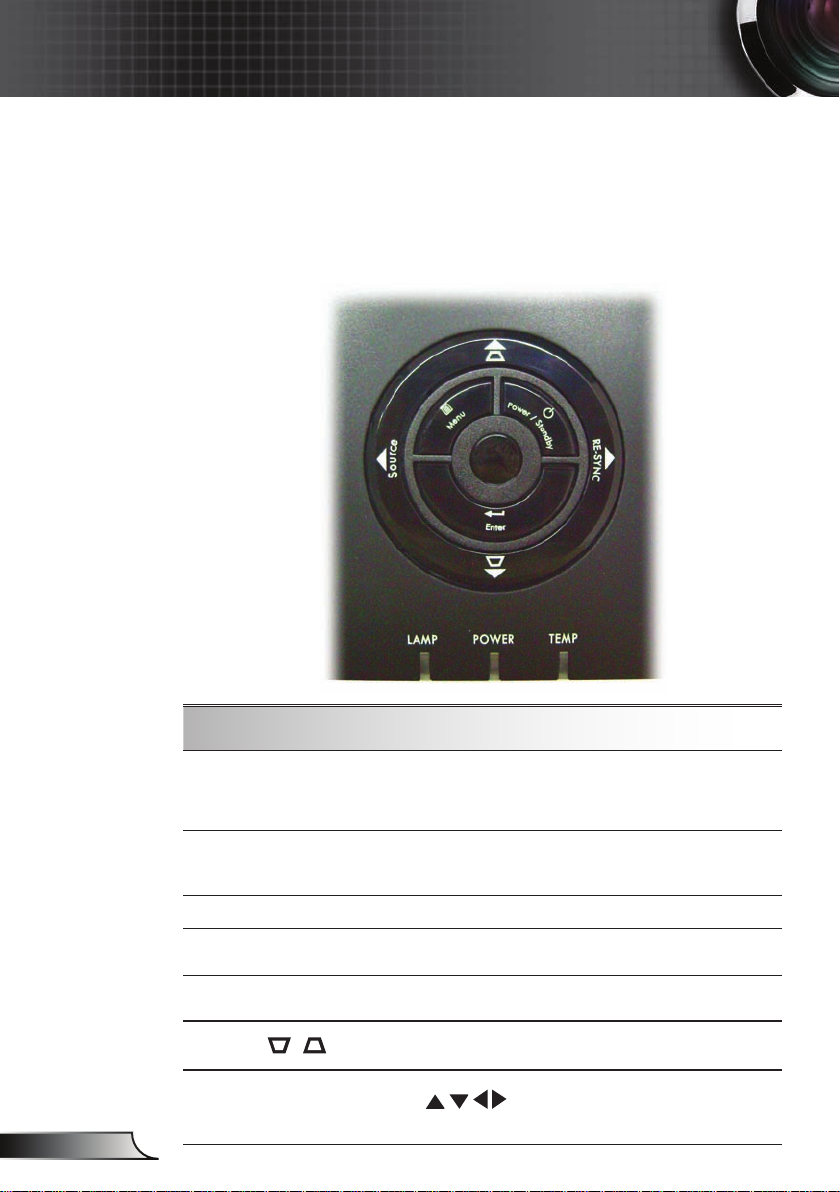

Panneau de Commandes et Télécommande ..............................................20

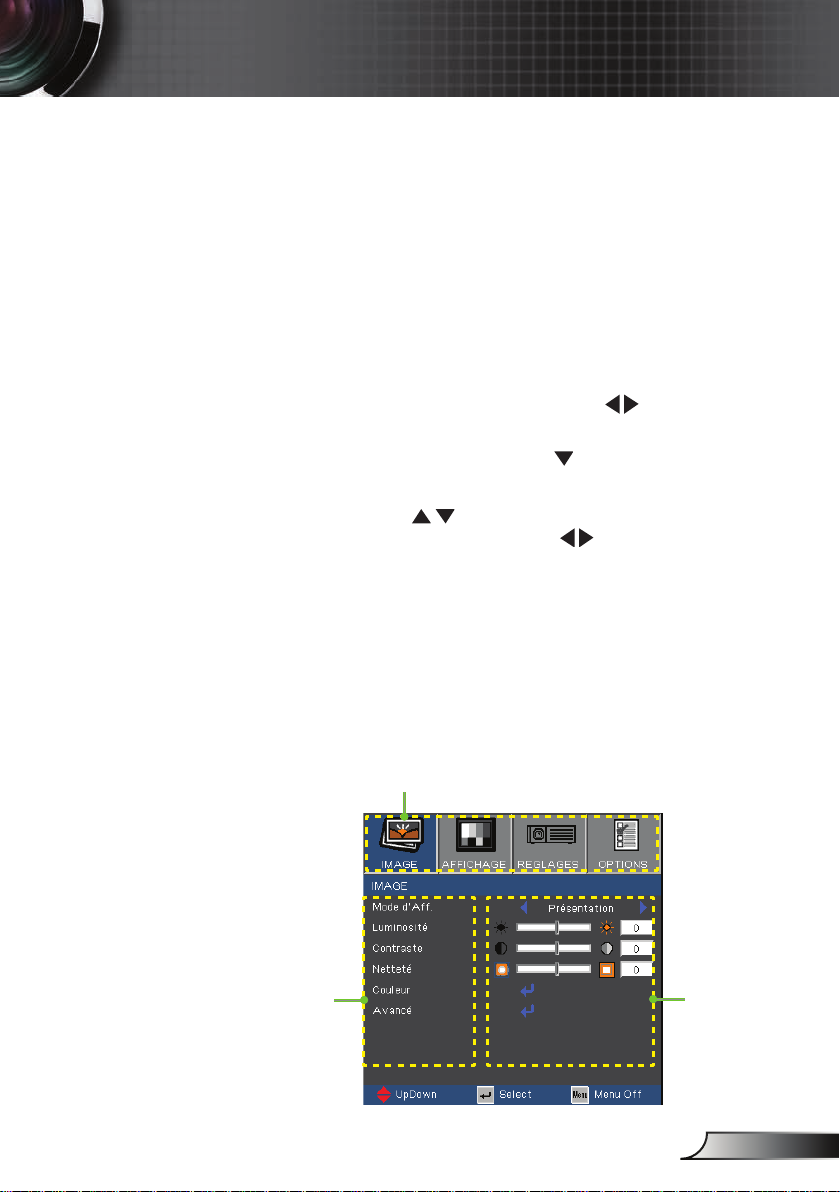

Menus d’afchage à l’écran .........................................................................23

Comment fonctionner ..........................................................................................23

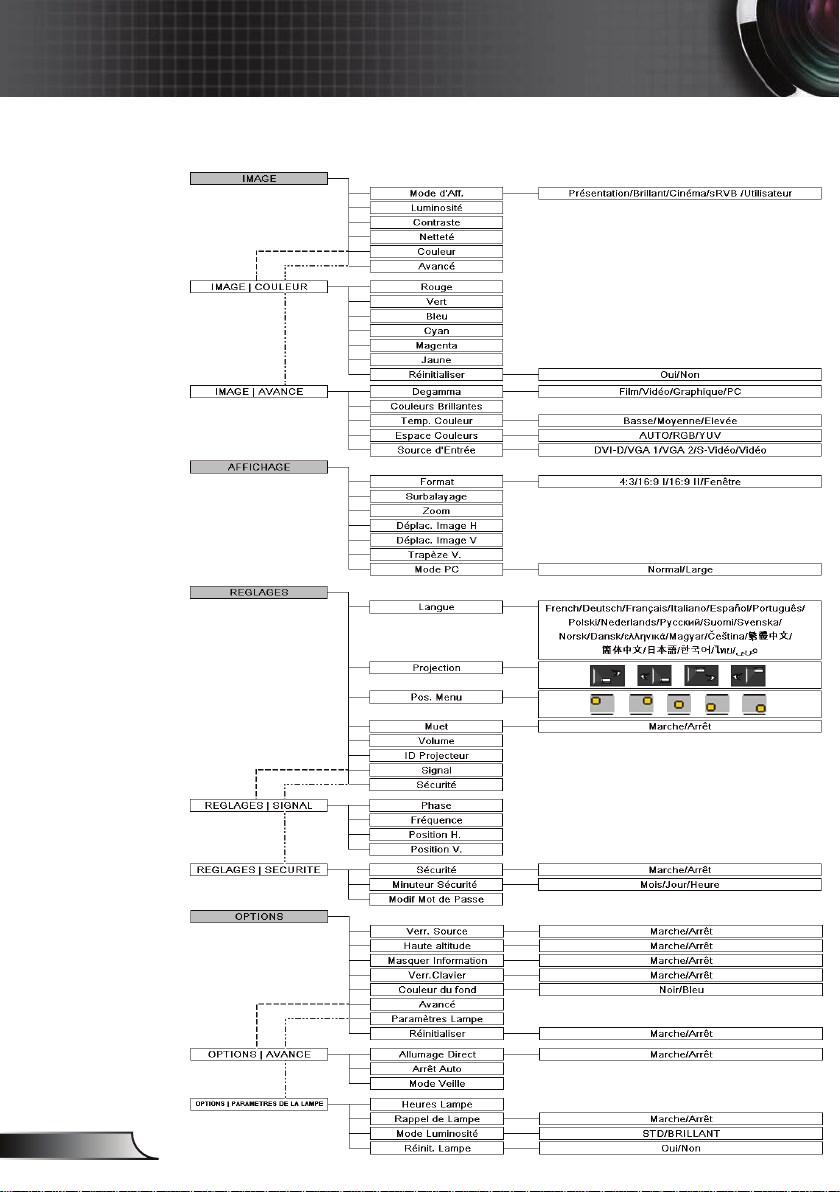

Arborescence du menu ........................................................................................24

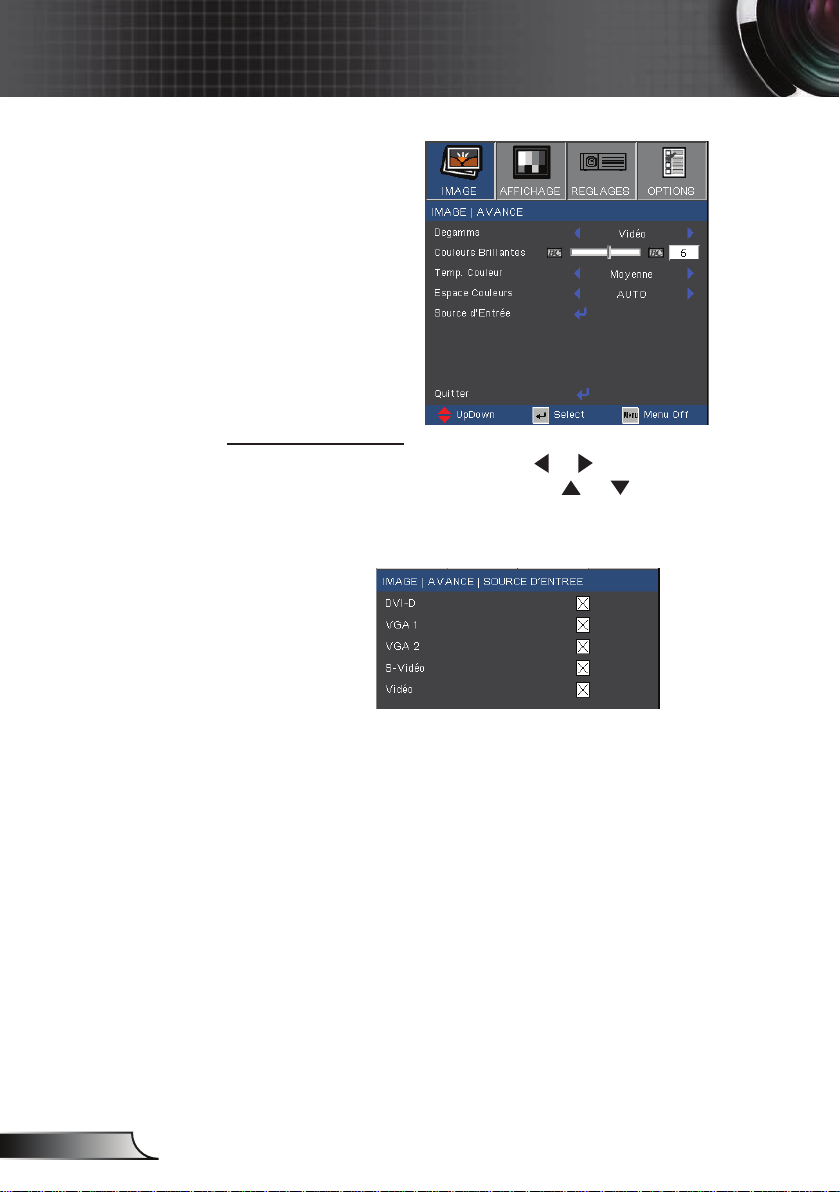

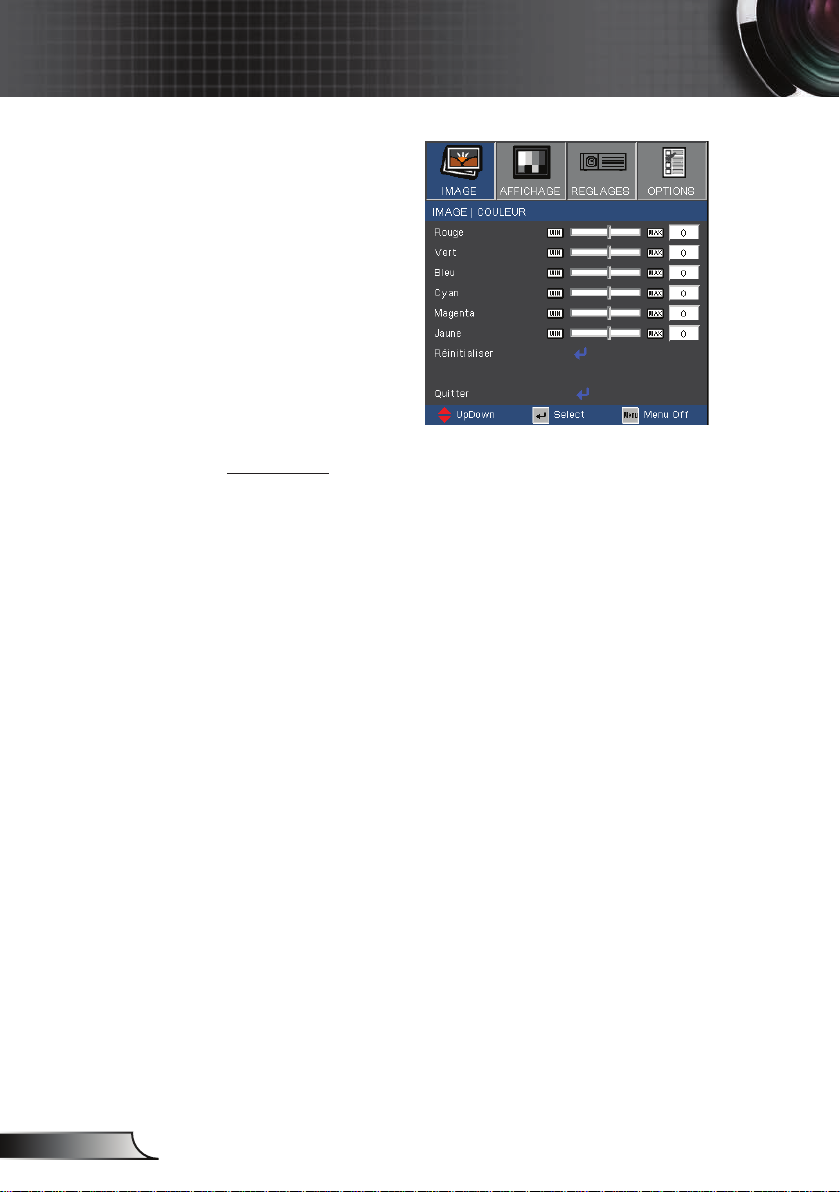

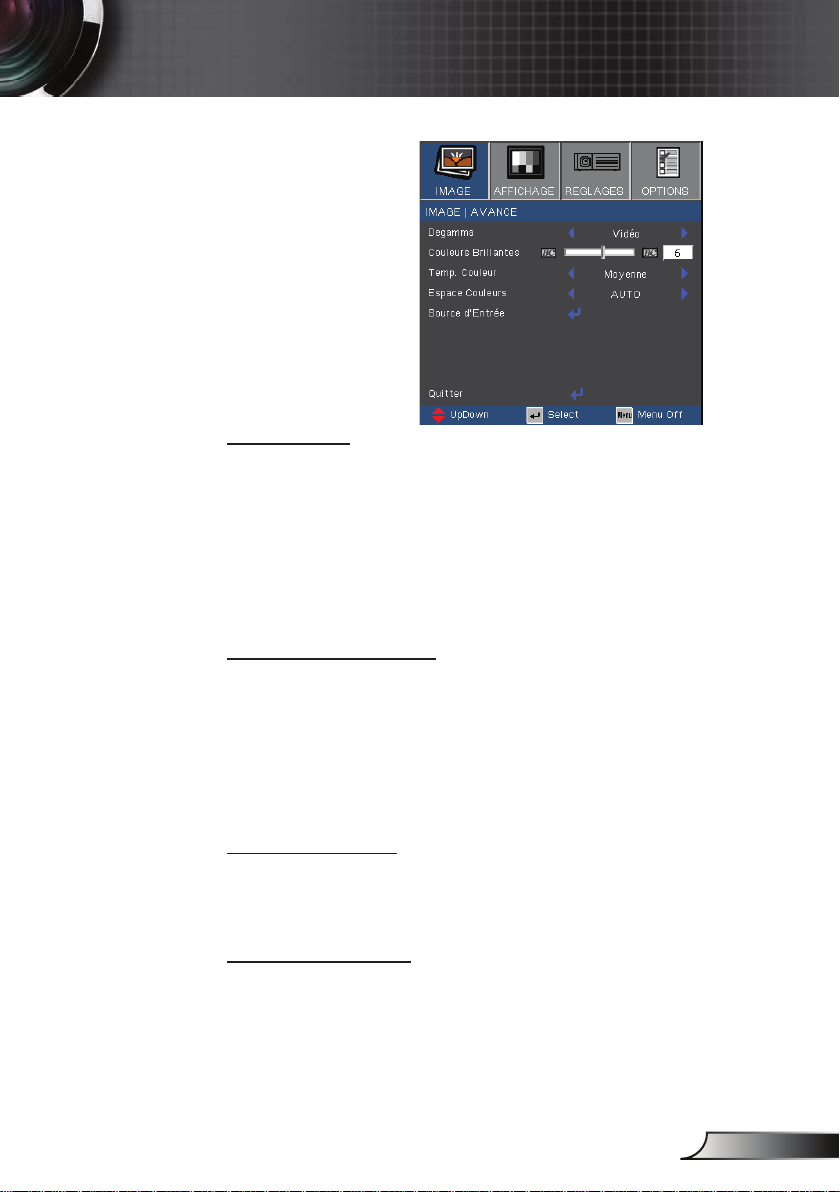

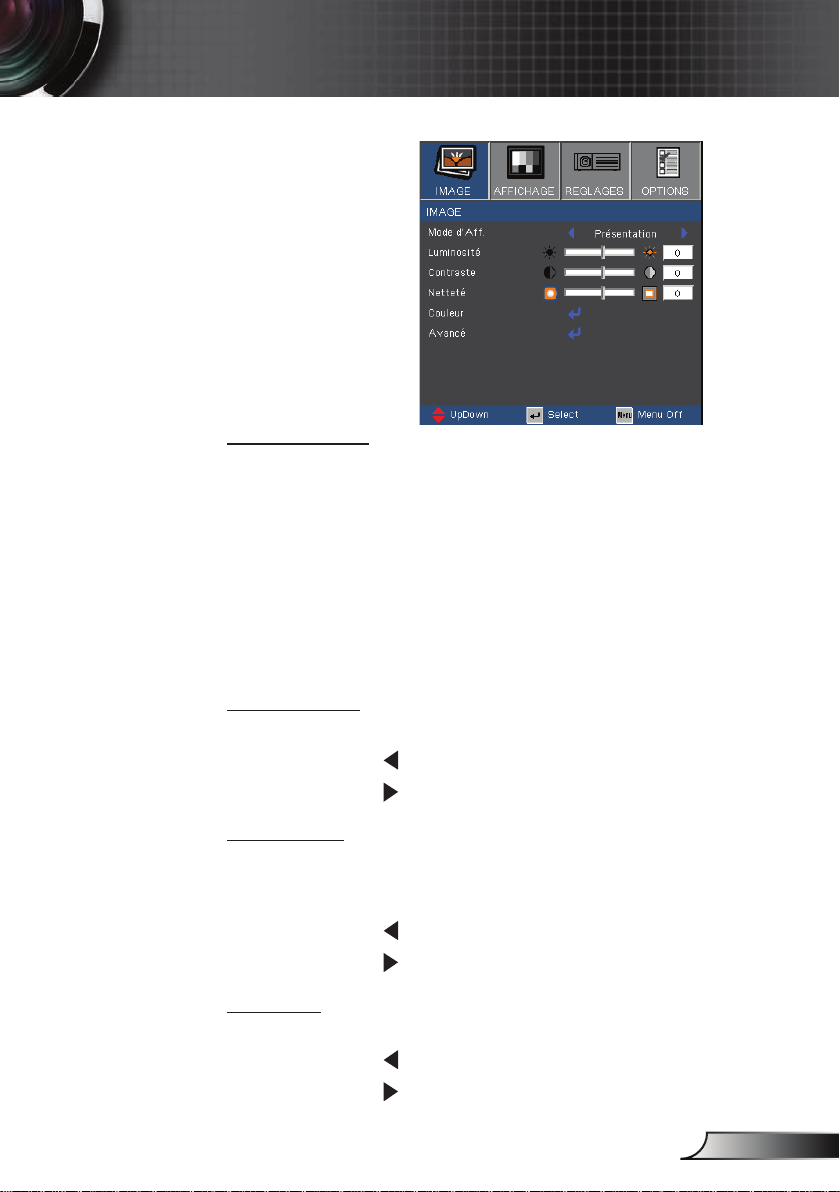

Image ...................................................................................................................25

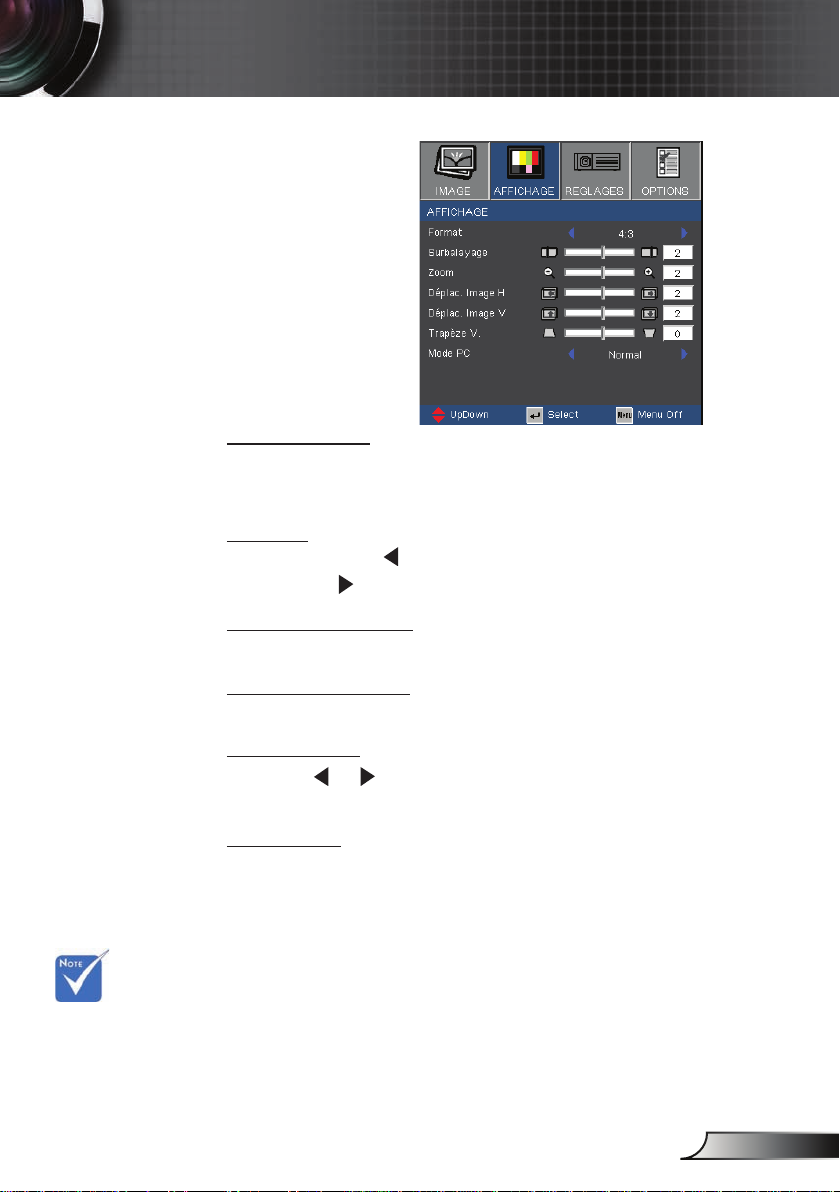

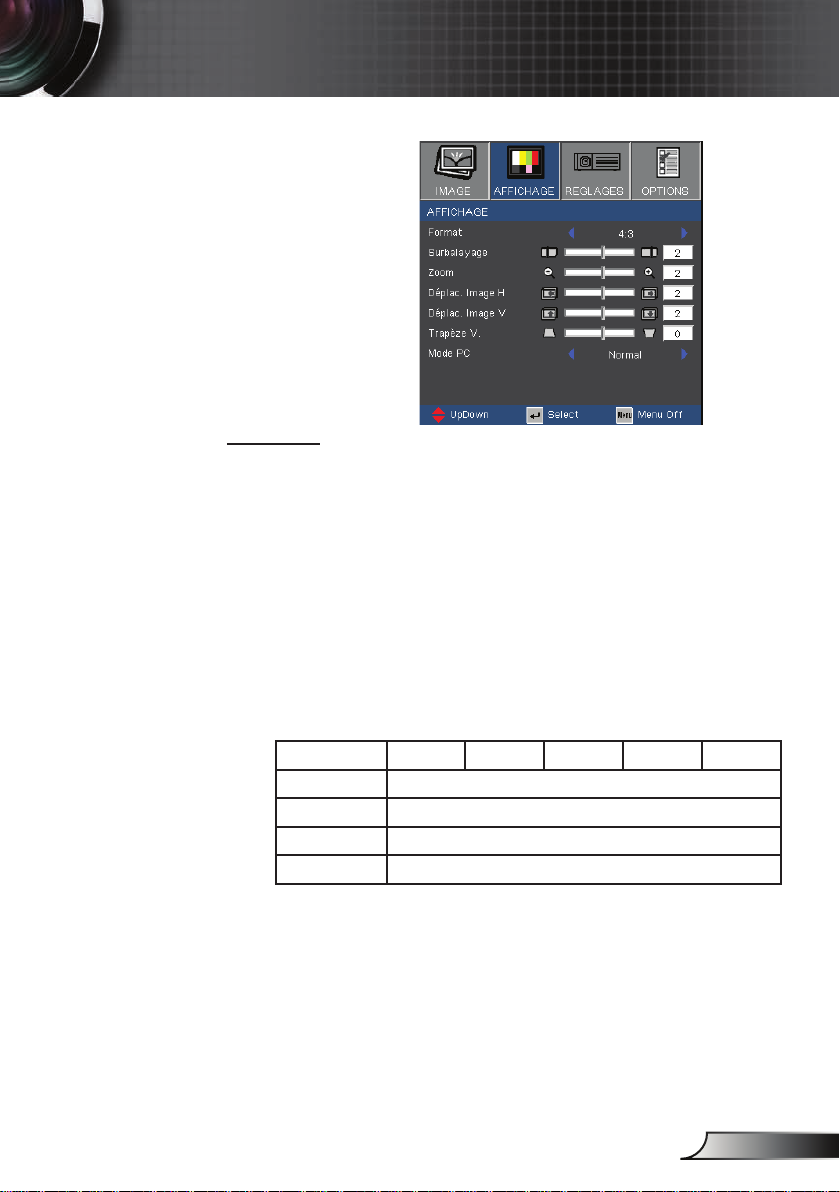

Afchage .............................................................................................................29

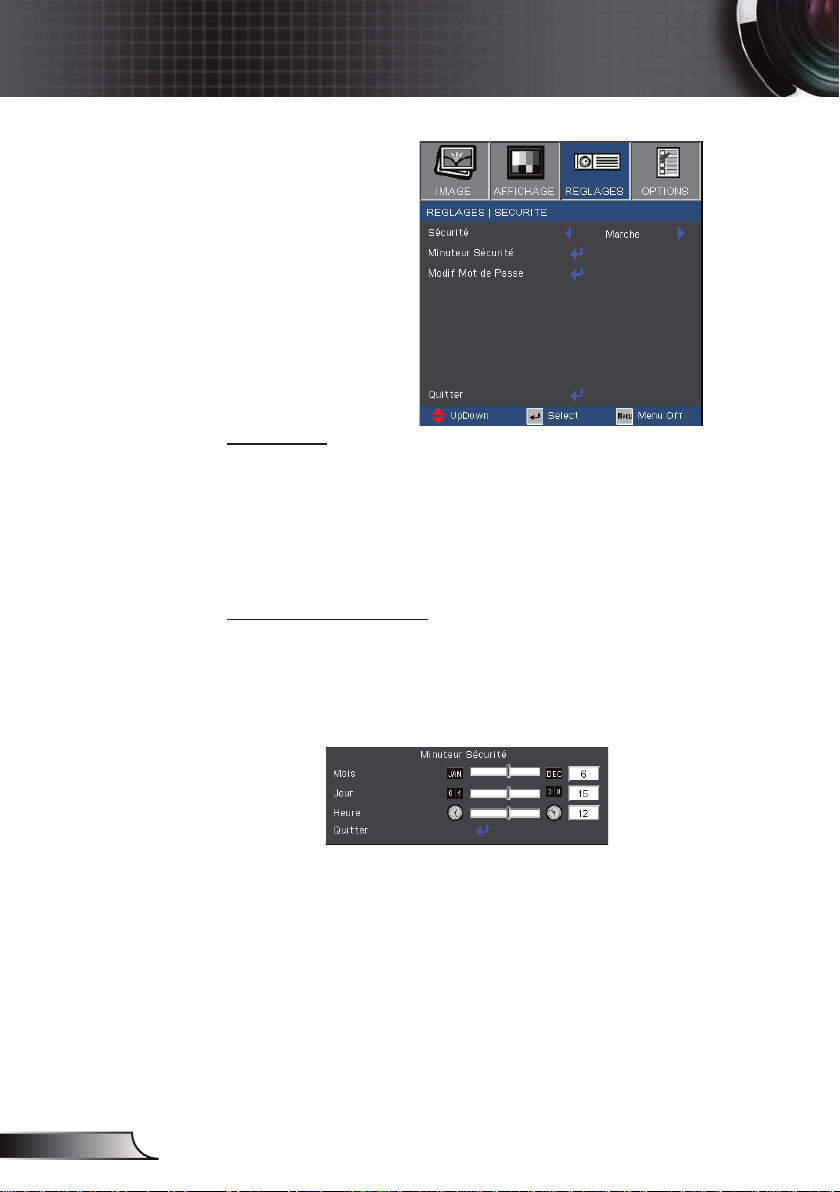

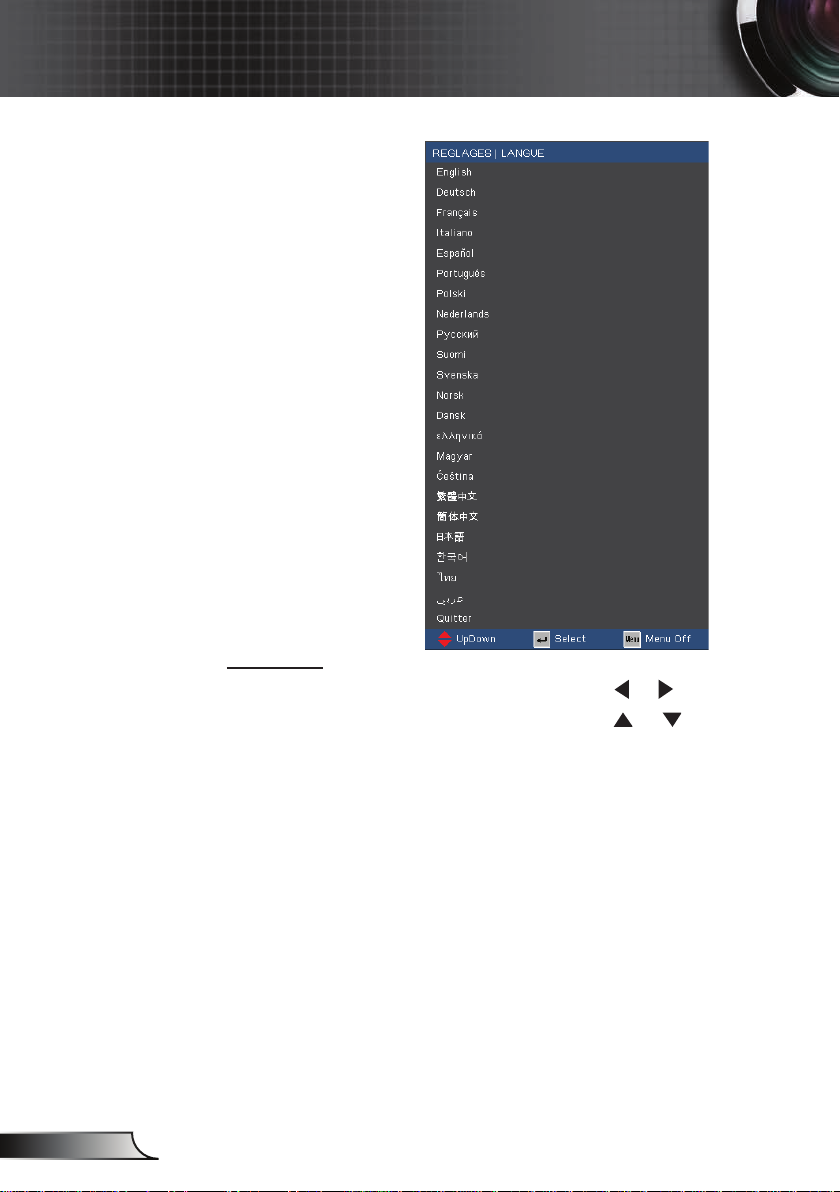

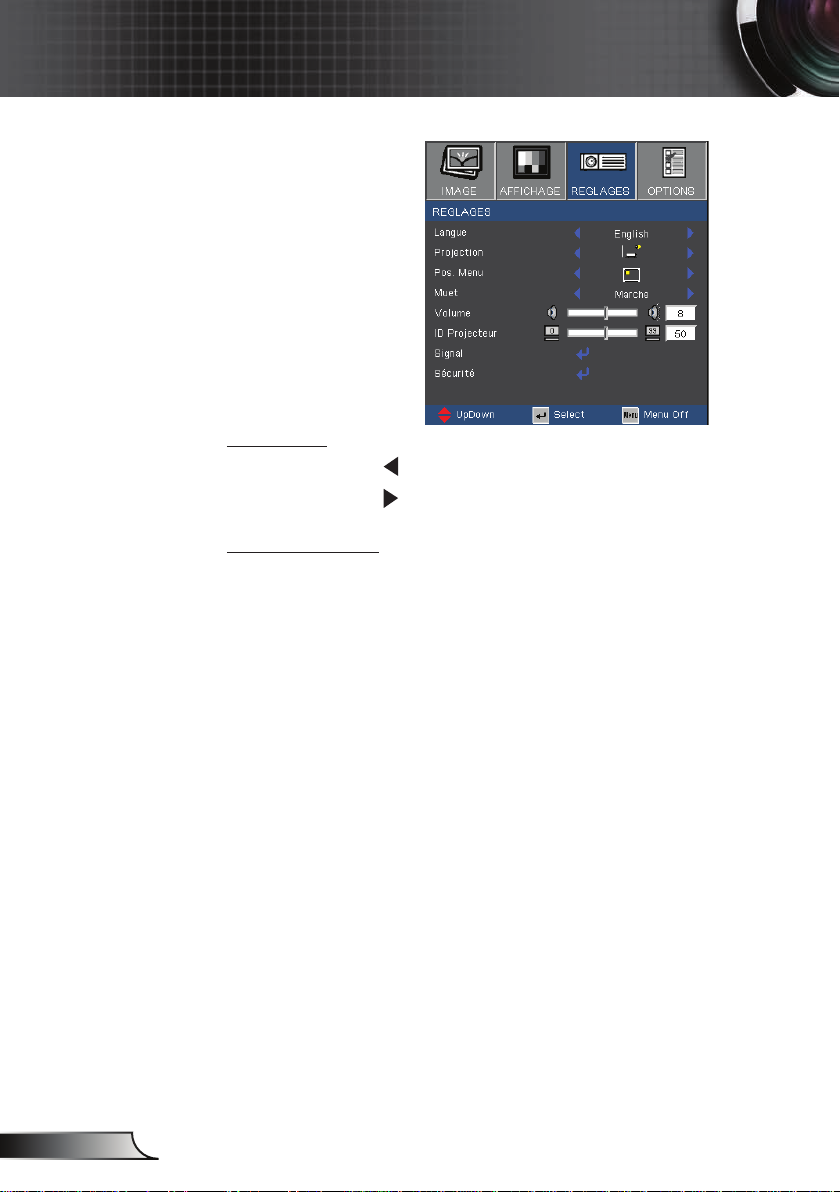

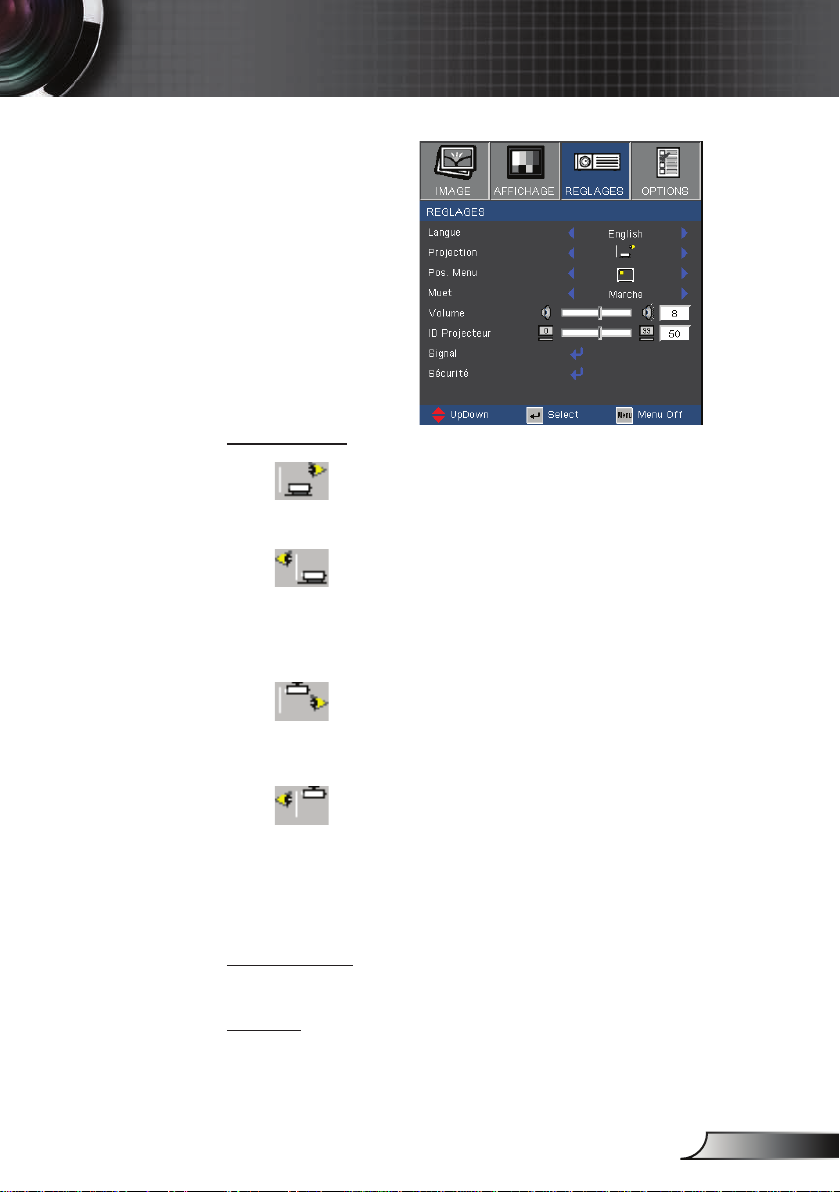

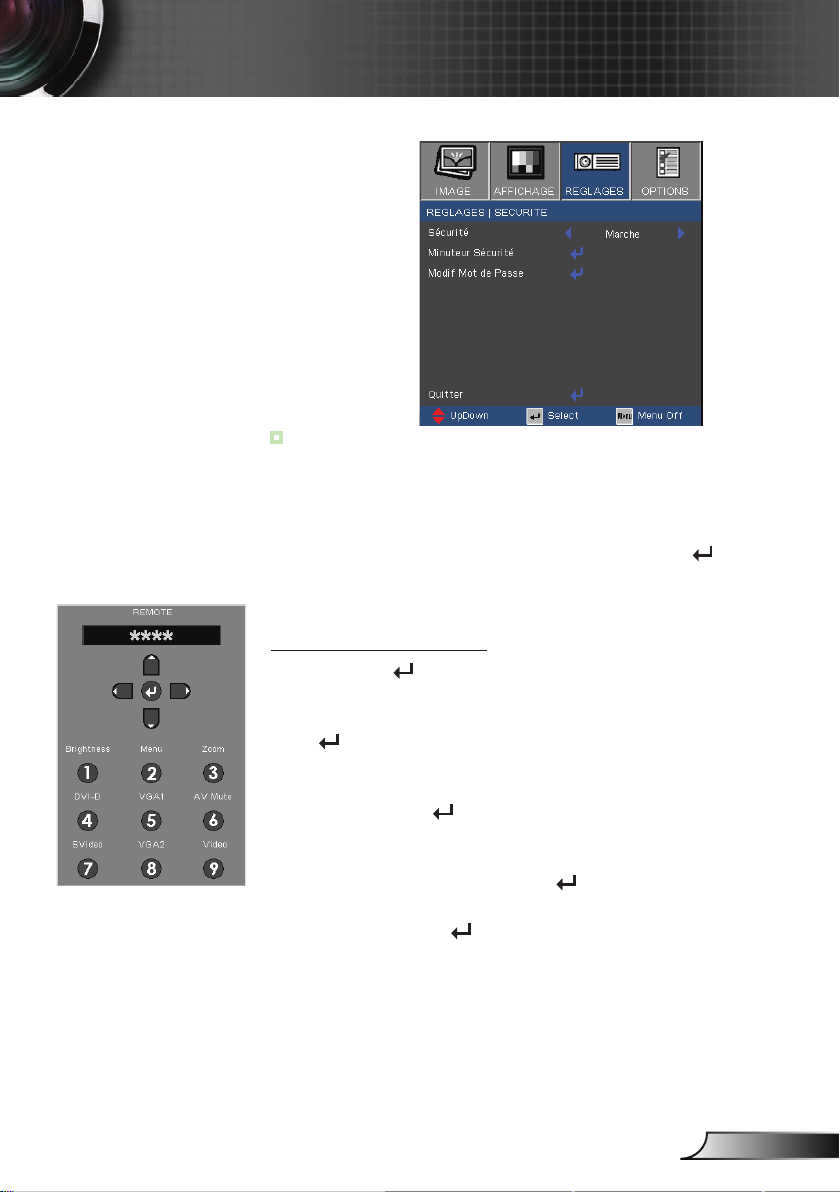

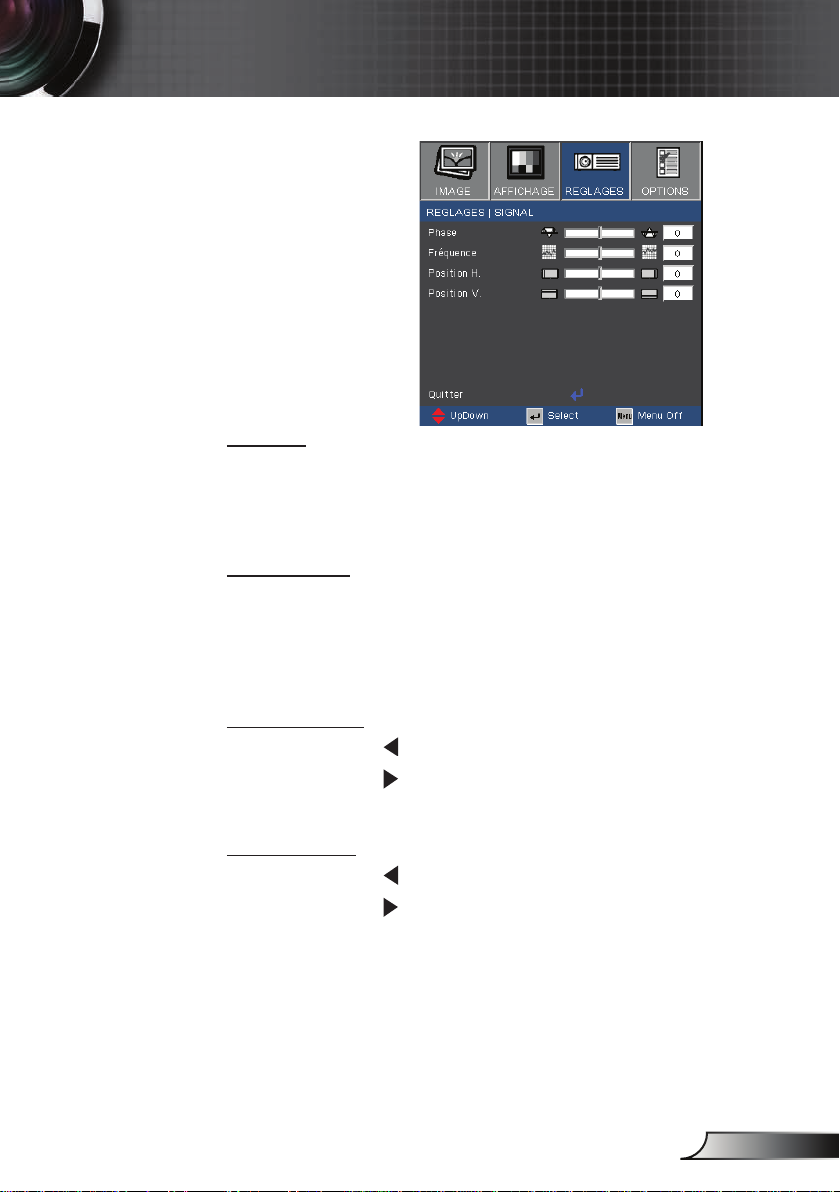

Réglages ..............................................................................................................32

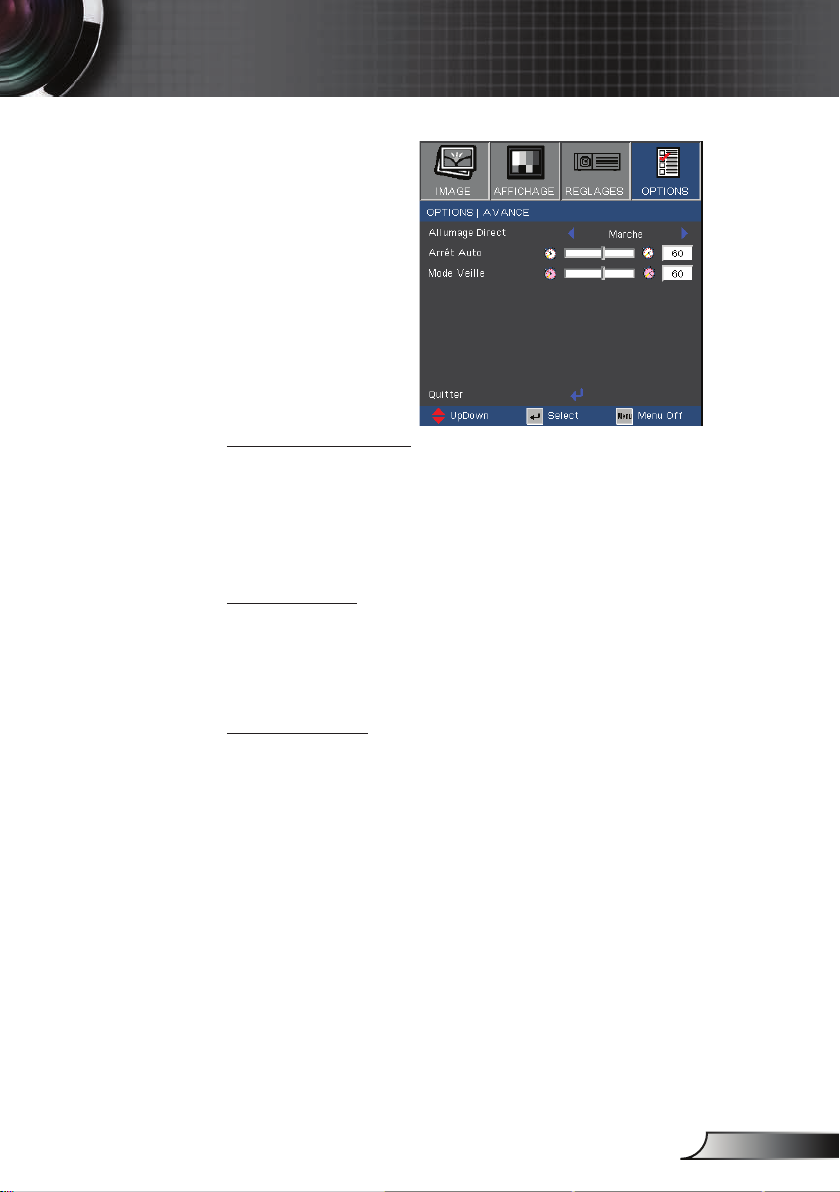

Options .................................................................................................................38

Annexes ...............................................................................................41

Dépannage ..................................................................................................41

Problèmes d’Image ..............................................................................................41

Problèmes d’Intermission ....................................................................................44

Indication de l’Etat du Projecteur ........................................................................44

Problèmes liés à la Télécommande ....................................................................46

Remplacement de la lampe .........................................................................47

Modes de Compatibilité ...............................................................................49

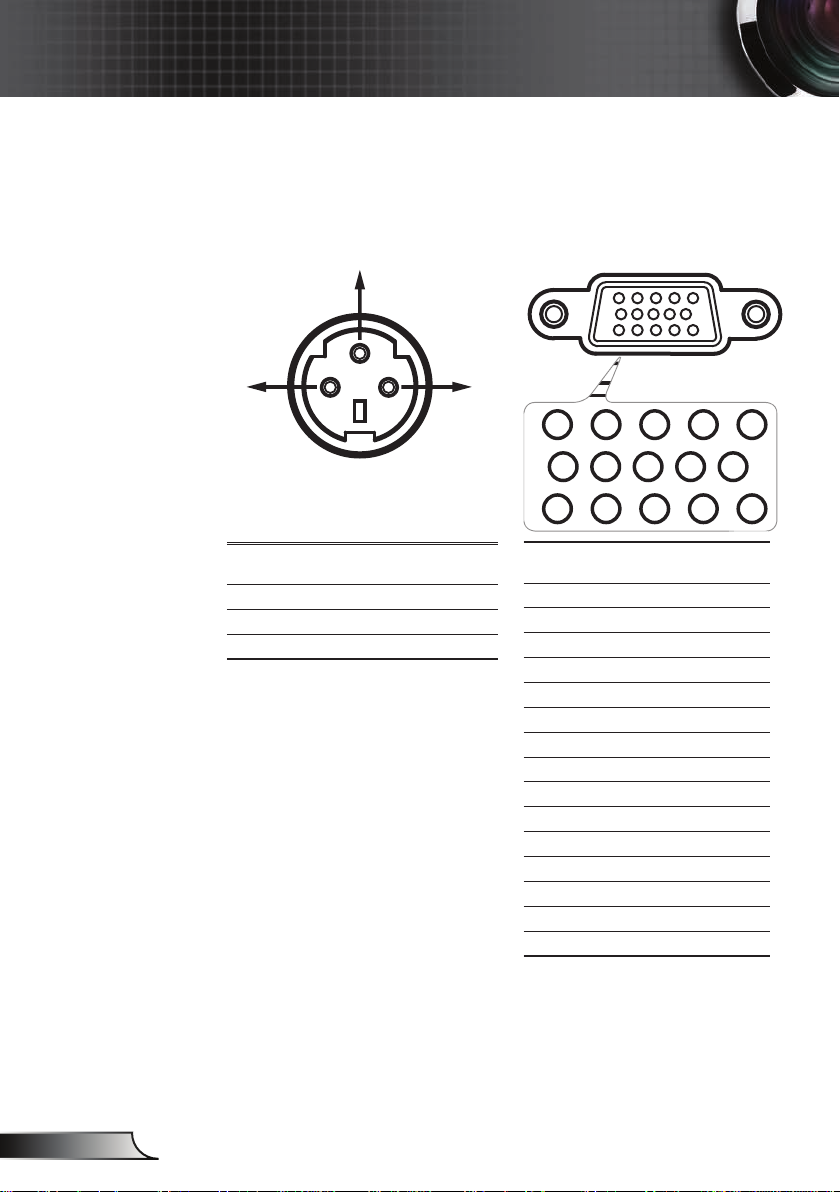

Commandes RS232 ....................................................................................50

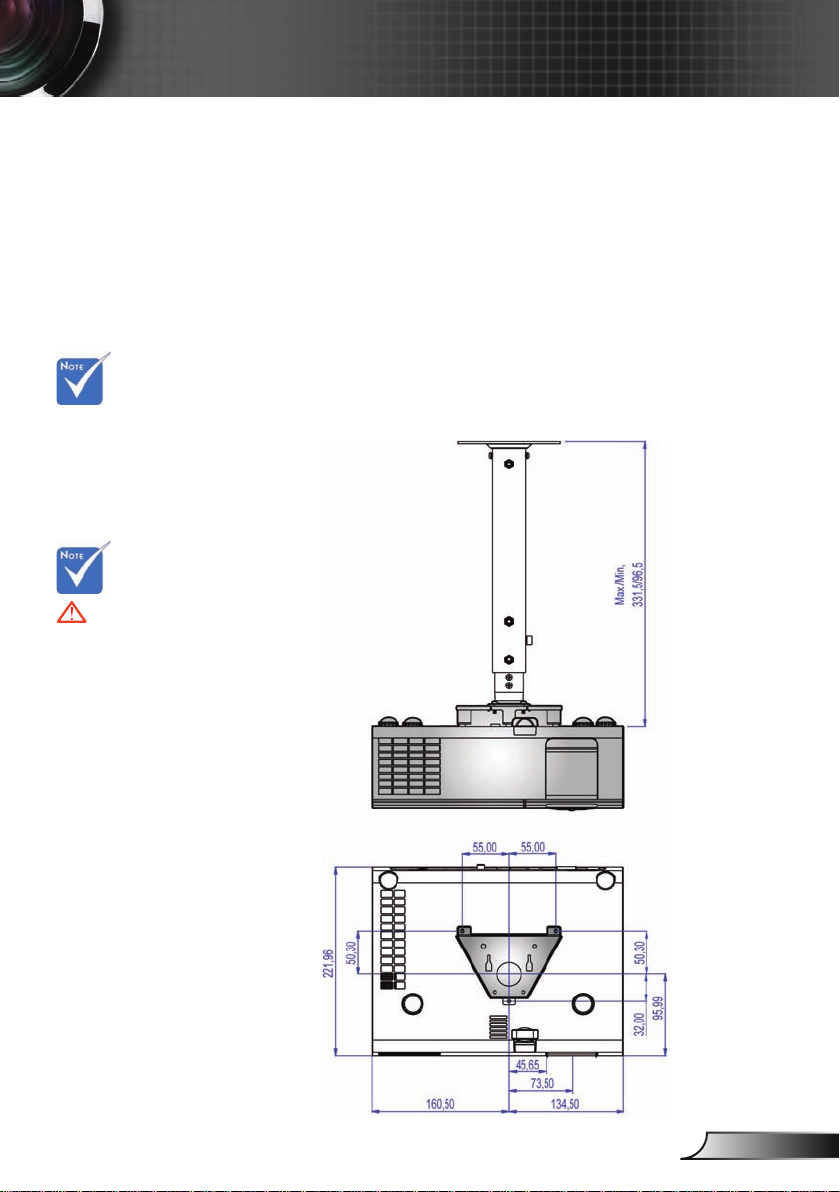

Installation au plafond..................................................................................53

Les bureaux d’Optoma dans le monde........................................................54

Avis concernant les Réglementations & la Sécurité ....................................56

Français

Page 2

Notice d’utilisation

Consignes de Sécurité

Le symbole éclair avec une tête en forme de èche à l’intérieur d’un triangle équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être d’une puissance sufsante pour constituer un risque d’électrocution pour les individus.

Le point d’exclamation dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’importantes instructions de fonctionnement et de maintenance (entretien) dans les documents accompagnant l’appareil.

AVERTISSEMENT: POUR REDUIRE LES RISQUES D’INCENDIE OU

D’ELECTROCUTION, NE PAS EXPOSER LE PROJECTEUR A LA PLUIE OU A L’HUMIDITE. DE HAUTES TENSIONS DANGEREUSES SONT PRESENTES A L’INTERIEUR DU MONITEUR. NE PAS OUVRIR LE BOITIER. POUR

TOUTE REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN

TECHNICIEN QUALIFIE.

Limites d’émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de Sécurité Importantes

1. Lisez ces consignes avant d’utiliser ce projecteur.

2. Conservez ces consignes pour des références ultérieures.

3. Suivez toutes les consignes.

4. Effectuez l’installation en accord avec les instructions du constructeur:

A. Ne pas obstruer les ouvertures de ventilation. Pour assurer

un fonctionnement able du projecteur et le protéger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourraient obstruer les ouvertures de ventilation. Ne pas l’installer dans un endroit fermé tel qu’une bibliothèque ou une commande pouvant empêcher la circulation d’air à travers les ouvertures de ventilation.

B. Ne pas utiliser ce projecteur à proximité de l’eau ou de

l’humidité. Pour réduire les risques d’incendie ou d’électrocution, ne

pas exposer le projecteur à la pluie ou à l’humidité.

C. Ne pas installer à proximité de sources de chaleur telles que

les radiateurs, les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les amplicateurs) produisant de la chaleur.

5. Nettoyez uniquement avec un chiffon sec.

6. Utilisez uniquement les pièces/accessoires spéciés par le constructeur.

7. Pour tout dépannage, veuillez vous adresser à un technicien qualié. Un dépannage est nécessaire lorsque le projecteur a été endommagé d’une façon quelconque, par exemple :

 Lorsque le cordon d’alimentation ou la fiche sont endommagés.  Lorsqu’un liquide a été renversé sur l’appareil ou lorsque des objets

sont tombés dedans.

 Le projecteur a été exposé à la pluie ou à l’humidité, lorsqu’il ne

fonctionne pas correctement ou lorsqu’il est tombé. Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous.

8. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car ils pourraient entrer en contact avec des points à haut voltage et courtcircuiter des pièces entraînant des électrocutions ou des incendies.

9. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.

Français

10. Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à l’exception d’un personnel de dépannage qualié.

Page 3

Français

Notice d’utilisation

Lorsque la

lampe atteint

sa durée de vie,

le projecteur

ne se rallumera

pas tant que le

module de la

lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui  gurent

dans la section

“Remplacement de la lampe” en pages 47-48.

Mise en Garde

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur.

▀■ Avertissement- Ne pas regarder dans l’objectif du projecteur

lorsque la lampe est allumée. La force de la lumière risque de vous abîmer les yeux.

▀■ Avertissement- Pour réduire les risques d’incendie ou

d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité.

▀■ Avertissement- Veuillez ne pas ouvrir et ne pas démonter le

projecteur car cela pourrait provoquer une électrocution.

▀■ Avertissement- Lorsque vous changez la lampe, veuillez laisser

refroidir l’unité et suivez les consignes de remplacement. Reportez-vous aux pages 47-48.

▀■ Avertissement- Ce projecteur détectera automatiquement la durée

de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il af che des messages

d’avertissement.

▀■ Avertissement- Réinitialisez la fonction “Réinit. Lampe” depuis le

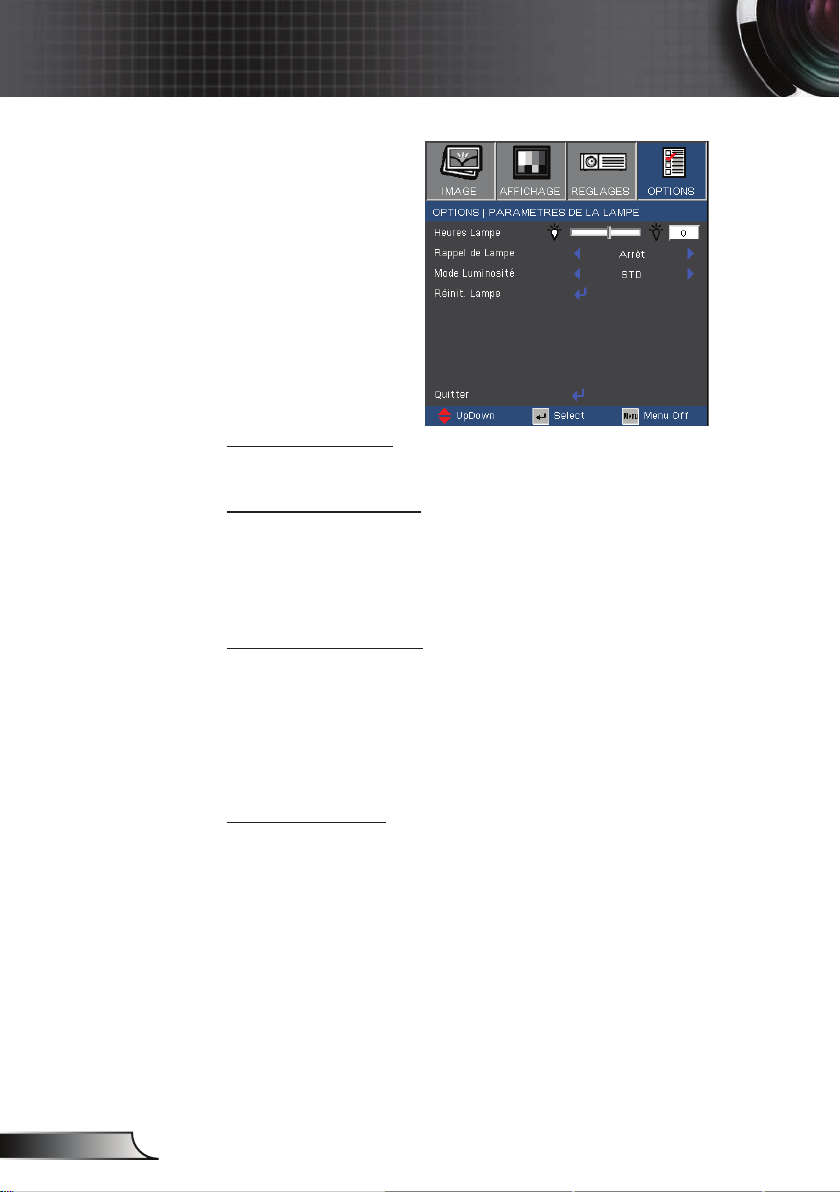

menu OSD “ Options|Paramètres de la Lampe” après avoir changé le module de la lampe

(référez-vous à la page 40).

▀■ Avertissement- Lorsque vous éteignez le projecteur, veuillez

vous assurer que le cycle de refroidissement est

terminé avant de couper l’alimentation. Laissez le projecteur 90 secondes pour qu’il refroidisse.

▀■ Avertissement- Ne pas fermer le protège-objectif lorsque le

projecteur est en cours de fonctionnement.

▀■ Avertissement- Lorsque la lampe atteint presque la  n de sa durée

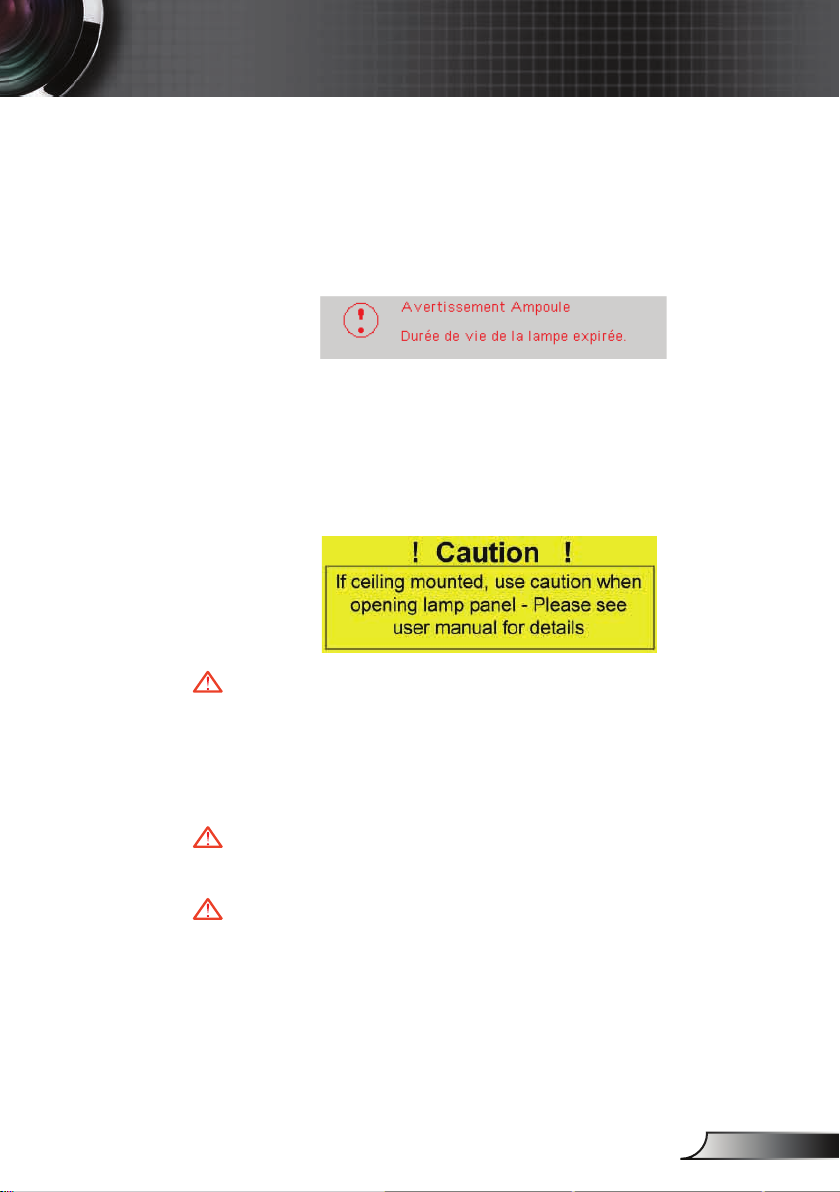

de vie, le message “Avertissement Ampoule : Durée de vie de la lampe expirée.” s’af chera à l’écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.

▀■ Avertissement- Pour prévenir des blessures aux yeux, ne pas

regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d’autres personnes. Cette télécommande est équipée d’un laser de Classe II émettant des rayonnements.

Page 4

Notice d’utilisation

A faire :

 Eteindre le produit avant tout nettoyage.  Utiliser un chiffon humidié avec un détergent doux pour

nettoyer le boîtier de l’afchage.

 Débrancher la che d’alimentation de la prise de courant si le

produit ne doit pas être utilisé pendant une longue période.

A ne pas faire:

 Bloquer les fentes et les ouvertures de ventilation de l’unité.  Utiliser des nettoyants, des cires ou des solvants abrasifs pour

nettoyer l’unité.

 Utiliser dans les conditions suivantes:

- Dans des environnements extrêmement chauds, froids ou

humides.

- Dans des zones susceptibles de comporter un excès de poussière et de saleté.

- A proximité de tout appareil générant un champ magné tique puissant.

- Sous la lumière directe du soleil.

Français

Page 5

Notice d’utilisation

Avertissement de Sécurité pour les Yeux

▀■ Evitez de regarder directement dans les faisceaux du pro-

jecteur constamment.

▀■ Restez le moins souvent possible en face du faisceau. Eloignez

des faisceaux le plus possible.

▀■ Un bâton ou un pointeur laser est recommandé pour

l’utilisateur an d’éviter de se trouver au milieu du faisceau.

▀■ Assurez-vous que votre projecteur est situé en dehors de

la ligne de vue de l’écran vers le public; de cette manière, lorsqu’un présentateur regarde le public, il n’a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d’installer le projecteur au plafond plutôt qu’au sol ou sur une table.

▀■ Lorsque le projecteur est utilisé dans une salle de classe, sur-

veillez convenablement les élèves lorsqu’on leur demande de montrer quelque chose sur l’écran.

▀■ An de minimiser la consommation électrique de la lampe,

utilisez les rideaux pour diminuer le niveau de la lumière de la pièce.

Français

Page 6

Introduction

Caractéristiques du Produit

Ce produit est un projecteur DLP® de 0,55 pouces à simple puce XGA. Les caractéristiques sont remarquables, avec notamment:

 XGA véritable, 1024 x 768 pixels adressables

 Technologie DLP® à Simple Puce Texas Instruments

 Compatible avec les formats NTSC/NTSC4,43/PAL/

PAL-M/PAL-N/SECAM et HDTV (480i/p, 576i/p, 720p,

1080i)

 Multiples Fonctions Automatiques: Détection automa-

tique, enregistrement automatique des réglages utilisateur

 Télécommande IR complète avec pointeur laser

 Menu à l’écran multilingue simple à utiliser

Français

 Correction avancée du trapèze numérique et recadrage

de l’image plein écran

 Panneau de commandes facile d’utilisation

 Un haut-parleur intégré avec amplicateur de 2 Watts

 Multiples Entrées Audio

 Compression WXGA, SXGA, SXGA+ et redimensi-

onnement VGA, SVGA

 Compatible avec Mac

 Support DVI (conforme HDCP)

Page 7

Français

Introduction

Cordon d’alimentation 1,8m

Télécommande IR

Vue d’ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre fournisseur s’il manque quoi que ce soit.

Documentation :



Manuel Utilisateur



Carte de Garantie



Carte de Démar-

rage Rapide



Carte WEEE

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires

différents.

2 x piles AAA

Projecteur

Câble VGA 1,8 m

Câble USB de 1,8m

Boîtier de transport

Page 8

Introduction

Vue d’ensemble sur le produit

Unité principale

1. Panneau de commandes

2. Bague de réglage du zoom

3. Bague de réglage de la

focale

4. Objectif pour zoom

5. Protège-objectif

6. Bouton élévateur

7. Pied Elévateur

8. Récepteurs IR

9. Ports de connexion

10. Prise d’alimentation

11. Pied pour réglage de l’inclinaison

Français

Page 9

Introduction

Panneau de commandes

8 9 10

1. Marche-Arrêt/Veille

2. Re-Sync

3. Quatre Touches de Sélection Directionnelles

4. Correction Trapèze

5. Menu (Marche/Arrêt)

6. Source

7. Entrer

8. DEL témoin de la lampe

9. DEL d’Alimentation

10. DEL témoin de la température

11. Récepteur IR

Français

Page 10

Français

Introduction

Ports de connexion

1. Connecteur Entrée DVI-D (Numérique PC et HDCP)

2. Connecteur Entrée VGA1/PERITEL (Entrée Signal Analogique PC/Vidéo Composant, Entrée HDTV/PERITEL)

3. Connecteur Sortie VGA (Sortie du moniteur en boucle)

4. Connecteur Entrée Vidéo Composite

5. Connecteur Entrée S-Vidéo

6. Connecteur USB (connexion à l’ordinateur pour la fonction de souris à distance)

7. Connecteur RS-232

8. Port de Verrouillage Kensington

9. Connecteur Relais +12V

10. Connecteur Relais +5V

11. Connecteur Sortie Audio

12. Connecteur Entrée Audio (pour connecteur S-Vidéo/Vidéo)

13. Connecteur Entrée Audio (pour Entrée VGA2)

14. Connecteur Entrée Audio (pour Entrée VGA1)

15. Connecteur Entrée Audio (pour connecteur DVI-D)

16. Connecteur Entrée VGA2 (Entrée Signal Analogique Ordinateur/Vidéo Composant/HDTV)

17. Prise d’alimentation

234567

15141312

108

Page 11

Télécommande

1. Bouton DEL

2. Marche / Arrêt

3. Bouton Laser

4. Page Haut

5. Clic droit de souris

6. Quatre Touches de

Sélection Directionnelles

7. Re-Sync

8. Page Bas

9. Volume +/-

10. Zoom

11. Muet AV

12. Source Vidéo

13. Source VGA-2

14. Source VGA-1

15. Source S-Vidéo

16. DVI-D Source

17. Luminosité

18. Menu

19. Trapèze +/-

20. Source

21. Entrer

22. Clic gauche de souris

23. Contrôle de la Souris/

Introduction

1314

Français

Page 12

Installation

Connexion du Projecteur

Connexion à l’Ordinateur de Bureau/ Ordinateur Portable/DVI

Sortie Relais +12V

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires

différents.

Français

1............................................................................................Cordon d’alimentation

2................................................................................................................. Câble USB

3......................................................................... Câble DVI (Accessoire optionnel)

4.........................................................Câble Entrée Audio (Accessoire optionnel)

5......................................................................Câble RS232 (Accessoire optionnel)

Page 13

Installation

Connexion à l’Ordinateur de Bureau/ Ordinateur Portable/Entrée VGA

Entrée VGA1

En raison des dif-

férences entre les

applications pour chaque pays,

certaines régions

peuvent avoir

des accessoires

différents.

Entrée VGA2

Sortie Relais +12V

1............................................................................................Cordon d’alimentation

2................................................................................................................Câble VGA

3................................................................................................................. Câble USB

4.........................................................Câble Entrée Audio (Accessoire optionnel)

5......................................................................Câble RS232 (Accessoire optionnel)

Français

Page 14

Installation

Connexion Vidéo/DVI, Entrée VGA2

Sortie vidéo

Lecteur DVD, Décodeur,

Récepteur HDTV

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires

différents.

Sortie Relais +12V

1............................................................................................Cordon d’alimentation

2... Câble D-Sub vers RCA pour câble HDTV/Composant (Accessoire Optionnel)

3.........................................................Câble Entrée Audio (Accessoire optionnel)

4..................................................Câble Vidéo Composite (Accessoire optionnel)

Français

Page 15

Installation

Connexion Vidéo/Entrée VGA1/PERITEL

Lecteur DVD, Décodeur,

Sortie S-Vidéo

Récepteur HDTV

En raison des

différences entre

les applications pour chaque pays, certaines régions peuvent

avoir des accessoires

différents.

Sortie Relais +12V

1............................................................................................Cordon d’alimentation

2................................................................................................................Câble VGA

3.........................................................Câble Entrée Audio (Accessoire optionnel)

4...................................................................Câble S-Vidéo (Accessoire optionnel)

5................................ Adaptateur RVB/S-Vidéo Péritel (Accessoire Optionnel)

Français

Page 16

Installation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1. Ouvrez le protège-objectif. 

2. Assurez-vous que le cordon d’alimentation et le câble de sig-

nal sont correctement connectés.  La DEL d’alimentation s’allume en Orange.

3. Allumez la lampe en pressant le bouton “Marche-Arrêt/

Veille” situé sur le haut du projecteur ou sur la télécommande. La DEL d’alimentation clignotera en vert.

L’écran de démarrage s’afchera dans environ 10 secondes.

La première fois que vous utiliserez le projecteur, vous pouvez choisir votre langue préférée dans le menu rapide une fois l’écran de démarrage afché.

4. Allumez votre source (ordinateur de bureau, ordinateur

portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source.

Si vous connectez plusieurs sources en même temps, pres-

sez le bouton “Source” sur le panneau de commandes ou la touche de source directe sur la télécommande pour passer de l’une à l’autre.

Marche-Arrêt/Veille

Protège-objectif

Allumez d’abord

le projecteur

et ensuite

sélectionnez

les sources de

signaux.

Français

DEL d’Alimentation

Page 17

Installation

Mise hors tension du projecteur

1. Pressez le bouton “Marche-Arrêt/Veille” pour éteindre la

lampe du projecteur, vous verrez un message s’afcher sur l’écran du projecteur.

2. Appuyez à nouveau sur le bouton “Marche-Arrêt/Veille”

pour conrmer, autrement le message disparaîtra après 15 secondes.

Lorsque vous pressez de nouveau le bouton “Marche-Arrêt/

Veille”, le système afchera le décompte sur l’écran.

3. Les ventilateurs de refroidissement continuent de fonction-

ner pendant environ 10 secondes pour le cycle de refroidissement. Lorsque la DEL d’alimentation s’allume en Orange, cela signie que le projecteur est entré en mode veille.

Si vous souhaitez rallumer le projecteur, vous devrez at-

tendre jusqu’à ce que le projecteur ait terminé le cycle de refroidissement et qu’il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton “ Marche-Arrêt/ Veille” pour redémarrer le projecteur.

4. Débranchez le cordon d’alimentation de la prise de courant

et du projecteur.

5. N’allumez pas le projecteur tout de suite après l’avoir mis

hors tension.

Témoin d’avertissement

 Lorsque le témoin “LAMP (LAMPE)” s’allume en rouge, le

projecteur s’éteindra automatiquement. Veuillez contacter votre revendeur régional ou le centre de service. Reportezvous aux pages 54-55.

 Lorsque le témoin “TEMP” s’allume en rouge, cela signie

que le projecteur a surchauffé. Le projecteur s’éteindra automatiquement.

Dans des conditions normales, le projecteur se rallumera

une fois qu’il sera refroidi. Si le problème persiste, vous devrez contacter votre revendeur régional ou le centre de service. Reportez-vous aux pages 54-55.

 Lorsque le témoin “LAMP (LAMPE)” clignote en rouge, cela

signie que le ventilateur est en panne. Veuillez contacter votre revendeur régional ou le centre de service. Reportezvous aux pages 54-55.

Français

Page 18

Installation

Réglage de l’Image Projetée

Réglage de la Hauteur du Projecteur

Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image.

Pour faire monter l’image:

1. Appuyez sur le bouton de l’élévateur

2. Faites monter l’image à l’angle de hauteur souhaité relâchez ensuite le bouton pour verrouiller le pied de l’élévation en position.

3. Utilisez la vis dans le pied  pour régler précisément l’angle d’afchage.

Pour faire descendre l’image:

1. Appuyez sur le bouton de l’élévateur.

2. Faites descendre l’image, puis relâchez le bouton pour verrouiller le pied de l’élévateur en position.

3. Utilisez la vis dans le pied  pour régler précisément l’angle d’afchage.

.

,

Français

Bouton élévateur

Pied Elévateur

Pied pour réglage de l’inclinaison

Page 19

Français

Installation

Bague de réglage de

la focale

Bague de réglage du zoom

Réglage du Zoom/Mise au point du Projecteur

Réglage de la taille de l’image projetée

Vous pouvez tourner la bascule du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire. Le projecteur fera la mise au point sur des distances entre 3,9 et 39,4 pieds (entre 1,2 et 12,0 mètres).

68,7"

(174,4cm)

114,4"

(290,7cm)

160,2"

(407,0cm)

206,0"

(523,3cm)

274,7"

(697,7cm)

30,3"

(76,9cm)

75,7"

(192,3cm)

126,2"

(320,5cm)

176,7"

(448,7cm)

227,1"

(576,9cm)

302,8"

(769,2cm)

3,9'

(1,2m)

39,4'(12,0m)

29,5'(9,0m)

23,0'(7,0m)

16,4'(5,0m)

9,8'(3,0m)

27,5"

(69,8cm)

Largeur

Hauteur

Diagonale

Ecran (Di-

agonale)

Maxi.

30,3” (76,9cm) 75,7” (192,3cm) 126,2” (320,5cm) 176,7” (448,7cm) 227,1” (576,9cm) 302,8” (769,2cm)

Mini.

27,5” (69,8cm) 68,7” (174,4cm) 114,4” (290,7cm) 160,2” (407,0cm) 206,0” (523,3cm) 274,7” (697,7cm)

Taille de

l’écran

Maxi.

(lxH)

24,2” x 18,2”

61,5 x 46,2cm

60,6” x 45,4”

153,8 x 115,4cm

100,9” x 75,7”

256,4 x 192,3cm

141,3” x 106,0”

359,0 x 269,2cm

181,7” x 136,3”

461,5 x 346,2cm

242,3” x 181,7”

615,4 x 461,5cm

Mini.

(lxH)

22,0” x 16,5”

55,8 x 41,9cm

54,9” x 41,2”

139,5 x 104,7cm

91,6” x 68,7”

232,6 x 174,4cm

128,2” x 96,1”

325,6 x 244,2cm

164,8” x 123,6”

418,6 x 314,0cm

219,7” x 164,8”

558,1 x 418,6cm

Maxi.

3,57” (9,07cm) 8,93” (22,7cm) 14,88” (37,8cm) 20,83” (52,9cm) 26,78” (68,0cm) 35,71” (90,7cm)

Mini.

2,73” (6,9cm) 6,81” (17,3cm) 11,36” (28,8cm) 15,90” (40,4cm) 20,44” (51,9cm) 27,26” (69,2cm)

Distance

3,9’ (1,2m) 9,8’ (3,0m) 16,4’ (5,0m) 23,0’ (7,0m) 29,5’ (9,0m) 39,4’ (12,0m)

Ce tableau est donné à titre indicatif uniquement.

Page 20

Commandes Utilisateur

Panneau de Commandes et Télécommande

Il existe deux façons de contrôler les fonctions: Le Panneau de Commandes et la Télécommande.

Panneau de commandes

Français

Utilisation du panneau de commandes

Power/Standby (Marche-Arrêt/

Veille)

Enter (Entrer)

Source

Re-Sync

Trapèze /

Quatre Touches

de Sélection Directionnelles

Référez-vous à la section “Mise sous/hors tension du projecteur” en pages 16-17.

Pressez “Menu” pour lancer le menu OSD (afchage à l’écran). Pour quitter l’OSD, pressez de nouveau “Menu”.

Conrmez votre sélection d’élément.

Pressez “Source” pour sélectionner un signal d’entrée.

Synchronise automatiquement le projecteur sur la source d’entrée.

Règle la distorsion d’image provoquée par l’inclinaison du projecteur (± 16 degrés).

Utilisez pour choisir les éléments ou effectuer les réglages pour votre sélection.

Page 21

Commandes Utilisateur

Utilisation de la télécommande

Télécommande

Power

(Marche/Arrêt)

Laser

Contrôle de la Souris/PC

Bouton G

Bouton D

Page +

Page -

Enter (Entrer)

Source

Re-Sync

Quatre Touches de

Sélection Directionnelles

Référez-vous à la section “Mise sous/hors tension du projecteur” en pages 16-17.

Orientez la télécommande vers l’écran de vision, appuyez sur ce bouton et maintenezle appuyé pour activer le pointeur laser.

Le contrôle de la Souris/PC peut être utilisé pour piloter les mouvements de la souris.

La fonction de la souris sera activée lorsque

vous connectez votre ordinateur sur votre projecteur à l’aide du câble USB.

Clic gauche de souris.

Clic droit de souris.

Utilisez ce bouton pour aller en page haut.

Utilisez ce bouton pour aller en page bas.

Conrmez votre sélection d’élément.

Pressez “Source” pour sélectionner un signal d’entrée.

Synchronise automatiquement le projecteur sur la source d’entrée.

Utilisez pour choisir les éléments ou effectuer les réglages pour votre sélection.

Keystone +/- (Trapèze +/-)

Volume +/-

Brightness

(Luminosité)

Règle la distorsion de l’image provoquée par l’inclinaison du projecteur.

Permet d’augmenter/diminuer le son.

Règle la luminosité de l’image.

Français

Page 22

Commandes Utilisateur

Utilisation de la télécommande

Télécommande

Zoom

DVI-D

VGA-1

AV Mute (Muet AV)

S-Video (S-Vidéo)

VGA-2

Video (Vidéo)

Pressez “Menu” pour lancer le menu OSD (afchage à l’écran). Pour quitter l’OSD, pressez de nouveau “Menu”.

Pressez le bouton “+/-” pour agrandir ou diminuer une image.

Pressez “DVI-D” pour choisir la source DVI-D.

Pressez “VGA-1” pour choisir la source à partir du connecteur Entrée VGA/ PERITEL.

Eteint/rallume momentanément l’audio et la vidéo.

Pressez “S-Vidéo” pour choisir la source S-Vidéo.

Pressez “VGA-2” pour choisir la source à partir du connecteur Entrée VGA-2.

Pressez “Vidéo” pour choisir la source vidéo composite.

Français

Page 23

Commandes Utilisateur

Menus d’afchage à l’écran

Le projecteur possède des menus d’affichage à l’écran qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Le projecteur

détectera automatiquement la source.

Comment fonctionner

1. Pour ouvrir le menu OSD, pressez “Menu” sur la Télécommande

ou le Pavé de Touches du Projecteur.

2 Lorsque l’OSD s’afche, utilisez les touches

ner un élément dans le menu principal. Lors de la sélection d’une page en particulier, pressez la touche

dans le sous-menu.

3. Utilisez les touches

réglez les paramètres avec les touches .

4. Sélectionnez l’élément suivant à régler dans le sous-menu et

réglez comme décrit ci-dessus.

5. Pressez “Entrer” pour conrmer et l’écran retournera au menu

principal.

6. Pour quitter, pressez de nouveau “Menu”. Le menu OSD dis-

paraîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

pour sélectionner l’élément souhaité et

pour sélection-

ou “Entrer “ pour entrer

Sous-menu

Menu principal

Paramètres

Français

Page 24

Commandes Utilisateur

Arborescence du menu

Français

Page 25

Commandes Utilisateur


Mode d’Aff.

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images.

Présentation: Bonnes couleurs et luminosité provenant de



l’entrée PC.

Brillant: Luminosité maximale depuis l’entrée PC.



Cinéma: Pour le home cinéma.



sRVB: Couleurs précises standardisées.



Utilisateur: Paramétrages de l’utilisateur.



Luminosité

Règle la luminosité de l’image.

Appuyez sur pour assombrir l’image.



Appuyez sur pour éclaircir l’image.



Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image. Le réglage du contraste modie la quantité de noir et de blanc dans l’image.

Appuyez sur pour diminuer le contraste.



Appuyez sur pour augmenter le contraste.



Netteté

Règle la netteté de l’image.

Appuyez sur pour diminuer la netteté.



Appuyez sur pour augmenter la netteté.



Français

Page 26

Commandes Utilisateur

Image | Couleur

Couleur

Règle le Rouge, le Vert, le Bleu, le Cyan, le Magenta et le Jaune ou réinitialise aux paramètres d’usine par défaut pour le réglage avancé de couleurs individuelles.

Français

Page 27

Commandes Utilisateur

Image | Avancé

Degamma

Ceci vous permet de choisir une table degamma qui a été réglée précisément pour délivrer la meilleure qualité d’image pour la sortie.

Film: pour le home cinéma.



Video: pour la source vidéo ou TV.



Graphique: pour la source image.



PC: pour la source ordinateur ou PC.



Couleurs Brillantes

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Les valeurs peuvent aller de “0” à “10”. Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

Règle la température des couleurs. A une température plus élevée, l’écran apparaît plus froid; à une température plus basse, l’écran apparaît plus chaud.

Espace Couleurs

Sélectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Français

Page 28

Commandes Utilisateur

Image | Avancé

Source d’Entrée

Active les sources d’entrée. Pressez ou pour passer au menu suivant illustré ci-dessous puis utilisez

Pressez “Entrer” pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

ou pour sélectionner.

Français

Page 29

Commandes Utilisateur

Afchage

Format

Utilisez cette fonction pour choisir le format d’image souhaité.

4:3: Ce format est destiné aux sources d’entrée 4x3 non avancées



pour TV à grand écran.

16:9 I: Ce format est destiné aux sources d’entrée 16x9, par ex-



emple les HDTV et DVD avancées pour TV à grand écran.

16:9 II: Format d’afchage grand écran non standard du pro-



jecteur. Une partie de l’image originale sera découpée si le rapport d’aspect de l’image est inférieur à 1,67:1.

Fenêtre: Lorsqu’une image 4:3 est plus grande qu’un écran 16:9,



sélectionnez le mode “Fenêtre” pour que l’image corresponde à la taille de l’écran sans changer la distance de projection.

Source 480i/p 576i/p 720p 1080i PC

4:3 Mise à l’échelle à 1024 x 768

16:9 I Mise à l’échelle à 1024 x 576

16:9 II Mise à l’échelle à 854 x 480

Fenêtre Mise à l’échelle à 800 x 600

Français

Page 30

Commandes Utilisateur

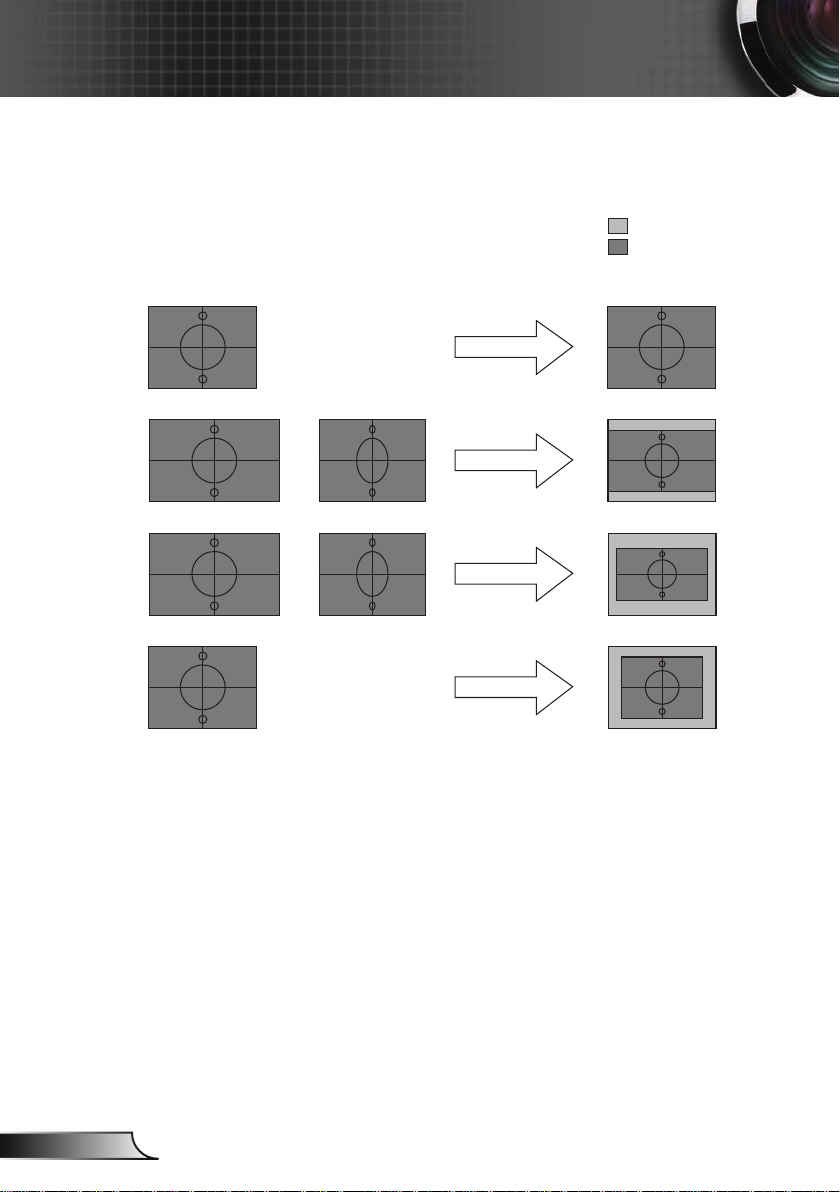

window format

16 : 9 I format

16 : 9 II format

4 : 3 format

Signal d'entrée Affichage à l'écran

Zone d'affichage Zone image

Français

Page 31

Commandes Utilisateur

Afchage

Surbalayage

La fonction surbalayage permet d’éliminer les bruits dans une image vidéo. Surbalaye l’image pour éliminer le bruit de codage

vidéo sur le bord de la source vidéo.

Zoom

Appuyez sur pour réduire la taille d’une image.



Pressez pour agrandir une image sur l’écran de projection.



Déplac. Image H

Déplace la position de l’image projetée horizontalement.

La fonction “ Mode

PC “ est disponible uniquement avec la source RVB.

Déplac. Image V

Déplace la position de l’image projetée verticalement.

Trapèze V.

Pressez ou pour régler verticalement la distorsion d’image et créer une image plus carrée.

Mode PC

Ce mode n’est disponible que si le projecteur utilise un signal PC à travers le connecteur Analogique ou Numérique.

Large: Si votre sortie PC correspond à une résolution pour



format grand écran, vous devrez sélectionner ce réglage.

Les résolutions pour grand écran supportées sont les suivantes: 720 x 400 / 854 x 480 / 1280 x 720 / 1280 x 768.

Normal: Si votre sortie PC correspond à une résolution pour



format Normal(4:3), vous devrez sélectionner ce réglage.

Les résolutions pour format normal supportées sont les suivantes: 640 x 480 / 800 x 600 / 1024 x 768 / 1152 x 870 (* pour MAC) / 1280 x 1024 / 1400 x 1050.

*Toutes les résolutions supportées sont listées en page 49.

Français

Page 32

Commandes Utilisateur

Réglages | Langue

Français

Langue

Choisissez le menu OSD multilingue. Pressez ou pour

passer au sous-menu puis utilisez les touches ou pour sélectionner votre langue préférée. Pressez “Entrer” pour terminer votre sélection.

Page 33

Commandes Utilisateur

Réglages

Projection

Bureau Avant



Le paramètre d’usine par défaut.

Bureau Arrière



Quand vous sélectionnez cette fonction, le projecteur

renverse l’image de manière à ce que vous puissiez projeter

depuis l’arrière d’un écran translucide.

Avant Plafond



Quand vous sélectionnez cette fonction, le projecteur retourne l’image pour une projection depuis plafond.



Plafond Arrière

Quand vous sélectionnez cette fonction, le projecteur renverse l’image et la retourne. Vous pouvez projeter depuis l’arrière vers un écran translucide avec une projection depuis le plafond.

Pos. Menu

Choisissez la position du menu sur l’écran d’afchage.

Muet

Choisir “Marche” pour couper le son.



Choisir “Arrêt” pour rétablir le son.



Français

Page 34

Commandes Utilisateur

Réglages

Volume

Appuyez sur pour diminuer le volume.



Appuyez sur pour augmenter le volume.



ID Projecteur

Permet le contrôle RS232 d’un projecteur individuel. Plage de 01 à

99.

Français

Page 35

Commandes Utilisateur

Réglages | Signal

Phase

“Phase” permet de synchroniser la fréquence du signal de l’afchage avec la carte graphique. Si l’image est instable ou vacillante, utilisez cette fonction pour corriger le problème.

Fréquence

“Fréquence” permet de modier la fréquence des données d’afchage pour correspondre à la fréquence de la carte graphique de votre ordinateur. S’il y a une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage.

Position H.

Appuyez sur pour déplacer l’image vers la gauche.



Appuyez sur pour déplacer l’image vers la droite.



Position V.

Appuyez sur pour déplacer l’image vers le bas.



Appuyez sur pour déplacer l’image vers le haut.



Français

Page 36

Commandes Utilisateur

Réglages | Sécurité

Sécurité

Marche: Choisissez “Marche” pour utiliser la



Arrêt: Choisissez “ Arrêt” pour pouvoir allumer le



Minuteur Sécurité

Permet de sélectionner la fonction de date (Mois/

Jour/Heure) pour dénir le nombre d’heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s’est écoulé, vous devrez à nouveau entrer votre mot de passe.

vérication de sécurité lors de la mise sous tension du projecteur.

projecteur sans vérication du mot de passe.

Français

Page 37

Commandes Utilisateur

Réglages | Sécurité

■ La première utilisation:

1. Le mot de passe doit comporter 4 chiffres, la VALEUR PAR

DEFAUT est “0000”. (La première utilisation)

2. Utilisez les boutons numériques de la télécommande pour

sélectionner votre mot de passe, puis pressez la touche “ ”

pour conrmer votre sélection.

Modif Mot de Passe

1. Pressez “ ” pour saisir l’ancien mot de passe.

2. Utilisez les boutons numériques pour saisir votre mot de passe courant, puis pressez la touche “

” une nouvelle fois pour passer au menu OSD

suivant.

3. Faites déler vers le bas pour choisir Mot de Passe puis pressez “ ” pour activer.

4. Saisissez le nouveau mot de passe (d’une longueur de 4 chiffres) à l’aide des boutons numériques de la télécommande puis pressez “ ” pour conrmer.

5. Saisissez une nouvelle fois le nouveau mot de passe et appuyez sur “ ” pour conrmer.

Français

Page 38

Commandes Utilisateur

Options Options | Avancé

Verr. Source

Marche: Le projecteur recherchera d’autres signaux si le signal



Arrêt: Le projecteur recherchera le port de connexion déni.



Haute altitude

Choisissez “Marche” pour activer le mode Haute Altitude. Fait fonctionner les ventilateurs à pleine vitesse en continu pour permettre un bon refroidissement de haute altitude du projecteur.

d’entrée courant est perdu.

Français

Masquer Information

Marche: Choisissez “Marche” pour masquer le message de



recherche.

Arrêt: Choisissez “Arrêt” pour afcher le message de recherche.



Verr.Clavier

Lorsque la fonction de verrouillage du clavier est activée, le panneau de commandes sera verrouillé mais le projecteur pourra toujours être piloté par la télécommande. Pour désactiver la fonction, utilisez la télécommande ou pressez la touche “Entrer” sur le panneau de commandes pendant 3 secondes.

Couleur du fond

Utilisez cette fonction pour afcher un écran “Bleu” ou “Noir” lorsque aucun signal n’est disponible.

Réinitialiser

Choisissez “Oui” pour réinitialiser les paramètres d’afchage de tous les menus aux valeurs d’usine par défaut.

Page 39

Commandes Utilisateur

Options | Avancé

Allumage Direct

Choisissez “Marche” pour activer le mode Allumage Direct. Le projecteur s’allumera automatiquement lorsqu’il est fourni de l’alimentation secteur, sans avoir à presser le bouton “MarcheArrêt/Veille” sur le panneau de contrôle du projecteur ou sur la touche “Marche/Arrêt” de la télécommande.

Arrêt Auto

Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Mode Veille

Règle l’intervalle du décompte. Le décompte commencera avec ou sans une entrée de signal. Le projecteur s’éteindra automatiquement une fois le compte à rebours du mode veille écoulé. (en minutes)

Français

Page 40

Commandes Utilisateur

Options |Paramètres

de la Lampe

Heures Lampe

Afche le temps de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le

message d’avertissement lorsque le message de changement de lampe s’afche. Le message apparaîtra 30 heures avant la n de sa

durée de vie.

Mode Luminosité

STD: Choisissez “STD” pour atténuer la lampe du projecteur, ce



qui baissera la consommation de courant et prolongera la durée de vie de la lampe d’environ 130%.

BRIGHT: Choisissez “BRILLANT” pour augmenter la



luminosité.

Français

Réinit. Lampe

Réinitialise le décompte des heures de vie de la lampe après l’avoir

remplacée.

Page 41

Annexes

Dépannage

Si vous avez des problèmes avec le projecteur,

référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service. (Voir en pages 54-55 pour les détails)

Problèmes d’Image

Aucune image n’apparaît à l’écran

Assurez-vous que tous les câbles et les connexions électriques sont



connectés correctement et fermement selon les descriptions dans la section “Installation “.

Assurez-vous qu’aucune broche des connecteurs n’est tordue ou



cassée.

Vériez si la lampe de projection a été correctement installée.



Veuillez vous référer à la section “Remplacement de la lampe”.

Assurez-vous d’avoir ouvert le protège-objectif et que le projecteur



est sous tension.

(*) La résolution

XGA (1024 x 768)

est recommandée

pour signal ordinateur.

Image afchée partiellement, en délement ou incorrecte

Pressez “Re-Sync” sur la télécommande ou le panneau de com-



mandes.

Si vous utilisez un ordinateur:



Pour Windows 95, 98, 2000, XP :

1. Ouvrez l’icône “Poste de travail”, ensuite le dossier “Panneau de conguration” puis double-cliquez sur l’icône “Afchage”.

2. Sélectionnez l’onglet “Paramètres”.

3. Vériez que votre réglage de résolution d’afchage est inférieur ou égal à SXGA+ (1400 x 1050). (*)

4. Cliquez sur le bouton “Propriétés Avancées”.

Si le projecteur ne projète toujours pas toute l’image, vous devez également changer l’afchage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

5. Vériez que le réglage de la résolution est inférieur ou égal à SXGA+ (1400 x 1050).

Français

Page 42

Annexes

(*) La résolution

XGA (1024 x 768)

est recommandée

pour signal ordinateur.

6. Sélectionnez le bouton “Changer” sous l’onglet “Moniteur”.

7. Cliquez sur “Afcher tous les périphériques”. Ensuite sélection nez “Types de moniteur standard” sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous “Modèles”.

8. Vériez que le réglage de résolution de l’afchage du moniteur est inférieur ou égal à SXGA+ (1400 x 1050). (*)

Si vous utilisez un Ordinateur Portable:



1. Suivez d’abord les étapes ci-dessus pour régler la résolution de l’ordinateur.

2. Appuyez sur les paramètres de bascule de la sortie. Exemple: [Fn]+[F4]

Compaq Dell  [Fn]+[F8] Gateway  [Fn]+[F4] IBM  [Fn]+[F7]

Mac Apple: Préférence Système  Affichage  Disposition  Affichage Miroir

Si vous avez des difcultés pour changer les résolutions ou si votre



moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur.

L’écran de l’ordinateur portable ou de l’ordinateur Power-

[Fn]+[F4]



Hewlett Packard NEC  [Fn]+[F3] Toshiba  [Fn]+[F5]



[Fn]+[F4]

Book n’afche pas de présentation

Si vous utilisez un ordinateur portable



Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu’un second appareil d’afchage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

L’image est instable ou vacillante

Utilisez “Phase” pour xer le problème. Reportez-vous à la page 35



pour plus d’informations.

Changez les paramètres de couleur du moniteur sur votre ordina-



teur.

Français

L’image comporte une barre verticale vacillante

Utilisez “Fréquence” pour effectuer le réglage. Reportez-vous à la



page 35 pour plus d’informations.

Vériez et recongurez le mode d’afchage de votre carte



graphique pour la rendre compatible avec le projecteur.

Page 43

Annexes

L’image est oue

Assurez-vous d’avoir ouvert le protège-objectif.



Réglez la bague de variation de la focale sur l’objectif du pro-



jecteur.

Assurez-vous que l’écran de projection est à une distance



obligatoire comprise entre 3,9 et 39,4 pieds (de 1,2 à 12,0 mètres) du projecteur. Reportez-vous à la page 19.

L’image est étirée lors de l’afchage d’un DVD 16:9

Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur afchera la meilleure image au format 16:9 du côté projecteur. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur.

Si l’image est toujours étirée, vous devez également régler le rapport d’aspect en vous référant à ce qui suit:

Veuillez congurer le format d’afchage pour un rapport



d’aspect 16:9 (large) sur votre lecteur DVD.

L’image est trop petite ou trop large

Réglez la Bague de Réglage du Zoom sur le dessus du pro-



jecteur.

Rapprochez ou éloignez le projecteur de l’écran.



Pressez le bouton [Menu] sur la télécommande ou sur le pan-



neau de contrôle du projecteur, allez sur “Afchage  Format”

et essayez avec les paramètres différents.

L’utilisation du

Trapèze n’est pas recommandée.

Des bords de l’image sont inclinés

Si possible, repositionnez le projecteur de manière à ce qu’il soit



centré par rapport à l’écran et au-dessous de celui-ci.

Pressez le bouton [Keystone +/-] sur la télécommande ou le



bouton [ / ] sur le panneau de contrôle du projecteur

jusqu’à ce que les bords de l’image soient verticaux.

L’image est renversée

Sélectionnez “ Réglages  Projection” dans l’OSD et réglez la



direction de projection.

Français

Page 44

Annexes

Problèmes d’Intermission

Le projecteur arrête de répondre aux commandes

Si possible, éteignez le projecteur puis débranchez le cordon



d’alimentation et attendez au moins 60 secondes avant de reconnecter l’alimentation.

La lampe grille ou émet un claquement

Quand la lampe atteint la n de sa durée de vie, elle grillera, éventu-



ellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui gurent dans la section “Remplacement de la lampe” en pages 47-48.

Indication de l’Etat du Projecteur

Message de la DEL

Français

DEL témoin

Message

Etat Veille (cordon

d’alimentation d’entrée)

Mise sous tension

(préchauffage)

Lampe allumée Vert

Erreur (surchauffe)

Erreur (Panne du ventilateur )

Erreur

(panne de la lampe)

Lumière xe  Aucune lumière 

Marche-Arrêt/

Veille

(Vert/Orange) (Rouge) (Rouge)

Orange

Clignotante en

vert

DEL de la

température

DEL de la

lampe

Clignotante

(1sec.Allumée, 1sec.

Eteinte)

Page 45

Annexes

Rappels de message

Panne du ventilateur:



Avertissement concernant la température:



Remplacement de la lampe:



Hors limites: (voir en page 49)



Français

Page 46

Annexes

Problèmes liés à la Télécommande

Si la télécommande ne fonctionne pas

Vériez que l’angle de fonctionnement de la télécommande est de



±22,5° environ.

Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le



projecteur. Placez-vous à une distance de moins de 6 m (20 pieds) du projecteur.

Assurez-vous que les piles sont insérées correctement.



Vériez si les piles sont épuisées. Si c’est le cas, remplacez les piles



faibles de la télécommande.

Français

Page 47

Annexes

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la n de sa durée de vie, vous verrez un message d’avertissement.

Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement: Pour un montage au plafond, prenez des pré-

cautions lorsque vous ouvrez le panneau d’accès de la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l’ampoule pour un montage au plafond. “Des précautions doivent être obligatoirement prises an d’éviter à des pièces desserrées de tomber du projecteur.”

Avertissement: Le compartiment de la lampe est chaud! Laissez-

le refroidir avant de changer la lampe!

Avertissement: Pour réduire les risques de blessures corporelles,

ne faites pas tomber le module de la lampe et ne touchez pas l’ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

Français

Page 48

Français

Annexes

Procédure de remplacement de la lampe:

1. Mettez le projecteur hors tension en appuyant sur le bouton “Marche-Arrêt / Veille”.

2. Laissez le projecteur refroidir pendant au moins 30 minutes.

3. Débranchez le cordon d’alimentation.

4. Appuyez puis retirez le couvercle délicatement. 

5. Ouvrez le couvercle supérieur. 

6. Utilisez un tournevis pour retirer les 2 vis du module de la lampe. 

7. Poussez vers le haut la poignée du module de la lampe. 

8. Retirez le module de la lampe. 

Pour replacer le module de la lampe, suivez les étapes précédentes dans l’ordre inverse.

9. Rallumez le projecteur et effectuez la fonction “Réinitialisation de Lampe” une fois que le module de la lampe est changé.

Réinitialisation de la Lampe: (i)Pressez “Menu”  (ii)Sélectionnez “Options”

 (iii)Sélectionnez “Paramètres Lampe”  (iv)Sélectionnez “Réinit. Lampe”  (v)Sélectionnez “Oui”.

Page 49

“*”image

d’ordinateur compressée.

Annexes

Modes de Compatibilité

Compatibilité avec les ordinateurs



Mode Résolution

VGA 640 x 350 70/85 70/85

VGA 640 x 400 85 85

VGA 640 x 480 60/72/75/85 60/72/75/85

VGA 720 x 400 70/85 70/85

SVGA 800 x 600 56/60/72/75/85 56/60/72/75/85

XGA 1024 x 768 60/70/75/85 60/70/75

*WXGA 1280 x 720 60/70/75/85 60/70/75/85

*WXGA 1280 x 768 60/70/75/85 60/70/75/85

*SXGA 1280 x 1024 60/75 60

*SXGA+ 1400 x 1050 60 60

MAC LC 13” 640 x 480 66,66 ***

MAC II 13” 640 x 480 66,68 ***

MAC 16” 832 x 624 74,55 ***

MAC 19” 1024 x 768 75 ***

* MAC 1152 x 870 75,06 ***

MAC G4 640 x 480 60 60/70

i MAC DV 1024 x 768 75 ***

* i MAC DV 1152 x 870 75 ***

* i MAC DV 1280 x 960 75 ***

MAC G5 800 x 600 60/72/75/85 56/60/72/75

MAC G5 1024 x 768 60/70/75/85 60/70/75

* MAC G5 1280 x 720 60/75/85 60/75

* MAC G5 1280 x 1024 60 60

* MAC G5 1400 x 1050 60 ***

Analogique Numérique

Sync V (Hz)

Compatibilité Vidéo



NTSC M (3,58MHz), 4,43 MHz, 480i/p @60Hz PAL B, D, G, H, I, M, N, 576i/p @50Hz SECAM B, D, G, K, K1, L HDTV 480p, 576p, 720p, 1080i (50/60 Hz)

Français

Page 50

Annexes

12345

678910

1112131415

Commandes RS232

Connecteur RS232 Connecteur VGA-In

Français

N°de Broche

2 RXD ENTREE

3 GND __

Nom

TXD

E/S (depuis le côté

projecteur)

SORTIE

N°de Broche

3 B(BLEU)/Cb

4 GND

5 GND

6 GND

7 GND

8 GND

9 DDC 5V

10 GND

11 GND

12 Données DDC

13 HD/CS

14 VD

15 Horloge DDC

Spéc.

R(ROUGE)/Cr

V(VERT)/Y

Page 51

Annexes

SEND to projector

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Descr iption

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX00 1 7E 30 30 30 30 20 31 Power ON ~XX00 2 7E 30 30 30 30 20 32 Power OFF ~XX00 1 ~nnnn Power On with Password

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX27 n Colour Red n= -45 - +45 ~XX28 n Green n= -45 - +45 ~XX29 n Blue n= -45 - +45 ~XX30 n Cyan n= -45 - +45 ~XX31 n Yellow n= -45 - +45 ~XX32 n Magenta n= -45 - +45 ~XX33 1 Reset

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX34 n BrilliantColor™ n= -45 - +45 ~XX35 1 7E 30 30 33 352031 Degamma Film ~XX35 2 7E 30 30 33 352032 Video ~XX35 3 7E 30 30 33 35 20 33 Graphics ~XX35 4 7E 30 30 33 35 20 34 PC

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX36 1 7E 30 30 33 36 2031 Colour Temp. Low ~XX36 2 7E 30 30 33 36 20 32 Medium ~XX36 3 7E 30 30 33 362033 High ~XX37 1 7E 30 30 33 37 20 31 Colour Space Auto ~XX37 2 7E 30 30 33 37 2032 RGB ~XX37 3 7E 30 30 33 372033 YUV

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX39 2 7E 30 30 33 39 20 32 Input Source DVI-D ~XX39 5 7E 30 30 33 392035 VGA 1 ~XX39 6 7E 30 30 33 392036 VGA 2 ~XX39 9 7E 30 30 33 39 20 39 S-Video ~XX39 10 7E 30 30 33 39 20 31 30 Video

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX61 n Overscan n= 0 - 25 ~XX62 n Zoom n= 0 - 10 ~XX63 n H Image Shift n= -50 - +50 ~XX64 n V Image Shift n= -50 - +50 ~XX66 n V Keystone n= -50 - +50

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX70 1 7E 30 30 37 302031 Language English ~XX70 2 7E 30 30 37 30 20 32 German ~XX70 3 7E 30 30 37 30 20 33 French ~XX70 4 7E 30 30 37 302034 Italian ~XX70 5 7E 30 30 37 302035 Spanish ~XX70 6 7E 30 30 37 30 20 36 Portuguese ~XX70 7 7E 30 30 37 30 20 37 Polish ~XX70 8 7E 30 30 37 302038 Dutch ~XX70 9 7E 30 30 37 30 20 39 Swedish ~XX70 10 7E 30 30 37 30 20 31 30 Norwegian/Danish ~XX70 11 7E 30 30 37 30 20 31 31 Finnish ~XX70 12 7E 30 30 37 30 20 31 32 Greek ~XX70 13 7E 30 30 37 30 20 31 33 Traditional Chinese ~XX70 14 7E 30 30 37 30 20 31 34 Simplified Chinese ~XX70 15 7E 30 30 37 30 20 31 35 Japanese ~XX70 16 7E 30 30 37 30 20 31 36 Korean ~XX70 17 7E 30 30 37 30 20 31 37 Russian ~XX70 18 7E 30 30 37 30 20 31 38 Hungarian ~XX70 19 7E 30 30 37 30 20 31 39 Czechoslovak ~XX70 20 7E 30 30 37 30 20 32 30 Arabic ~XX70 21 7E 30 30 37 30 20 32 31 Thai

Liste des Fonctions du Protocole RS232

Commandes RS232

Débit en bauds: 9600 Bits de Données: 8 Parité: Aucune Bits d’Arrêt: 1 Contrôle de Flux: Aucun UART16550 FIFO: Désactivé Retour Projecteur (Avec succès): P Retour Projecteur (Echec): F

Français

Page 52

Annexes

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Descr iption

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX71 1 7E 30 30 37 31 20 31 Projection Front-Desktop ~XX71 2 7E 30 30 37 31 20 32 Rear-Desktop ~XX71 3 7E 30 30 37 31 20 33 Front-Ceiling ~XX71 4 7E 30 30 37 31 20 34 Rear-Ceiling

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX72 1 7E 30 30 37 32 20 31 Menu Location Top Left ~XX72 2 7E 30 30 37 322032 Top Right ~XX72 3 7E 30 30 37 32 20 33 Centre ~XX72 4 7E 30 30 37 32 20 34 Bottom Left ~XX72 5 7E 30 30 37 32 2035 Bottom Right

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX73 n Signal Frequency n= -50 - +50 ~XX74 n Phase n= -50 - +50 ~XX75 n H. Position n= -50 - +50 ~XX76 n V. Position n= -50 - +50

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX77 n Security Security Timer Month/Day/Hour nnnnnn ~XX78 1 7E 30 30 37 382031 Security Settings Enable ~XX78 2 7E 30 30 37 382032 Disable

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX105 1 7E 30 30 31 30 35 20 31 Advanced Direct Power On On ~XX105 2 7E 30 30 31 30 35 20 32 Off ~XX106 n Auto Power Off (min) n=0-180 ~XX107 n Sleep Timer (min) n=000-999

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to Remote

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------~XX140 1 7E 30 30 31 34 30 20 31 Power ~XX140 3 7E 30 30 31 34 30 20 33 RemoteMouseUp ~XX140 4 7E 30 30 31 34 30 20 34 RemoteMouseLeft ~XX140 5 7E 30 30 31 34 30 20 35 RemoteMouseEnter ~XX140 6 7E 30 30 31 34 30 20 36 RemoteMouseRight ~XX140 7 7E 30 30 31 34 30 20 37 RemoteMouseDown ~XX140 8 7E 30 30 31 34 30 20 38 Mouse LeftClick ~XX140 9 7E 30 30 31 34 30 20 39 MouseRightClick ~XX140 10 7E 30 30 31 34 30 20 31 30 Up/Page + ~XX140 11 7E 30 30 31 34 30 20 31 31 Left/Source ~XX140 12 7E 30 30 31 34 30 20 31 32 Enter (for projection MENU) ~XX140 13 7E 30 30 31 34 30 20 31 33 Right/Re-SYNC ~XX140 14 7E 30 30 31 34 30 20 31 34 Down/Page ~XX140 15 7E 30 30 31 34 30 20 31 35 Keystone + ~XX140 16 7E 30 30 31 34 30 20 31 36 Keystone ~XX140 17 7E 30 30 31 34 30 20 31 37 Volume ~XX140 18 7E 30 30 31 34 30 20 31 38 Volume + ~XX140 19 7E 30 30 31 34 30 20 31 39 Brightness ~XX140 20 7E 30 30 31 34 30 20 32 30 Menu ~XX140 21 7E 30 30 31 34 30 20 32 31 Zoom ~XX140 22 7E 30 30 31 34 30 20 32 32 DVI-D ~XX140 23 7E 30 30 31 34 30 20 32 33 VGA-1 ~XX140 24 7E 30 30 31 34 30 20 32 34 AV Mute ~XX140 25 7E 30 30 31 34 30 20 32 35 S-Video ~XX140 26 7E 30 30 31 34 30 20 32 36 VGA-2 ~XX140 27 7E 30 30 31 34 30 20 32 37 Video

Français

Page 53

Veuillez noter

que des dom-

mages suite à une

mauvaise installation annuleront la

garantie.

Avertissement:

1. Si vous achetez un kit de xation au plafond d’un

autre fabriquant,

assurez-vous qu’il y a une distance d’au

moins 10 cm entre le couvercle inférieur

du projecteur et le plafond.

2. Evitez de placer le projecteur près de sources de chaleur comme des disposi-

tifs de climatisation et des radiateurs, sans quoi il risque de

surchauffer et de se couper automatiquement.

Annexes

Installation au plafond

1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de xation au plafond pour l’installation.

2. Si vous souhaitez utiliser un autre dispositif de xation au plafond, assurez-vous que les vis utilisées pour xer le projecteur au support sont conformes aux spécications

suivantes :

Type de vis : M3



Longueur maximale de la vis : 10 mm



Longueur minimale de la vis : 7,5mm



Français

Page 54

Annexes

Les bureaux d’Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ETATS-UNIS

715 Sycamore Drive Tél : 408-383-3700 (English/French) Milpitas, CA 95035, USA Fax : 408-383-3702 www.optomausa.com Service : [email protected]

Canada

5630 Kennedy Road, Mississauga,

ON, L4Z 2A9, Canada Tél : 905-361-2582

www.optoma.ca Télécopie : 905-361-2581

Europe

42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK Tél : +44 (0) 1923 691 800 www.optoma.eu Télécopie : +44 (0) 1923 691 888 Service Tel : +44 (0)1923 691865 Service : [email protected]

Optoma France

Bâtiment E Tél : +33 1 41 46 12 20 81-83 avenue Edouard Vaillant Télécopie : +33 1 41 46 94 35 92100 Boulogne Billancourt, France Service : [email protected]

Optoma Spain

Paseo de la Castellana Tél : +34 91 790 67 01 135 7 Planta +34 91 790 67 02 Madrid, Spain Télécopie : + 34 91 790 68 69

Français

Optoma Deutschland

Werftstrasse 25 Tél : +49 (0) 211 506 6670 D40549 Düsseldorf, Télécopie : +49 (0) 211 506 66799 Germany Service : [email protected]

Optoma Scandinavia

Grev Wedels Plass 2 Tél : +47 32 26 89 90 3015 Drammen Télécopie : +47 32 83 78 98 Norway Service : [email protected]

Amérique Latine

715 Sycamore Drive Tél : 408-383-3700

Milpitas, CA 95035, USA Télécopie : 408-383-3702

www.optoma.com.br www.optoma.com.mx

Page 55

Annexes

Corée

WOOMI TECH.CO.,LTD. 4F,Minu Bldg.33-14, Kangnam-Ku, Tél : +82+2+34430004 seoul,135-815, KOREA Télécopie : +82+2+34430005

Japon

東京都足立区綾瀬3-25-18 オーエス本社ビル E-mail : [email protected] サポートセンター:0120-46-5040 www.os-worldwide.com

Taiwan

5F., No. 108, Minchiuan Rd. Tél : +886-2-2218-2360 Shindian City, Télécopie : +886-2-2218-2313 Taipei Taiwan 231, R.O.C. Service : [email protected] www.optoma.com.tw asia.optoma.com

Hong Kong

Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Tél : +852-2396-8968 Cheung Sha Wan, Télécopie : +852-2370-1222 Kowloon, Hong Kong www.optoma.com.hk

Chine

5F, No. 1205, Kaixuan Rd., Tél : +86-21-62947376 Changning District Télécopie : +86-21-62947375 Shanghai, 200052, China www.optoma.com.cn

Français

Page 56

Français

Annexes

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’ est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/ télévision expérimenté pour l’aide.

Avis: Câbles blindés

Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Tou s les ch ang emen ts ou le s modi ficatio ns non expressément approuvés par le constructeur peuvent annuler le droit de l’utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet appareil.

Page 57

Français

Annexes

Conditions de Fonctionnement

Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes:

1. cet appareil ne doit pas provoquer d’interférences

néfastes, et

2. cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis: Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l’Union Européenne

• Directive 89/336/EEC EMC (comprenant les

amendements)

• Directive 73/23/EEC concernant la Basse Tension (amendée par la 93/68/EEC)

• Directive 1999/EC R & TTE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l’environnement, veuillez le recycler.
