Regulation & safety notices

This appendix lists the general notices of your Projector.

FCC notice

This device has been tested and found to comply with the limits for a Class B digital

device pursuant to Part 15 of the FCC rules. These limits are designed to provide rea-

sonable protection against harmful interference in a residential installation. This de-

vice generates, uses, and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio

communications.

However, there is no guarantee that interference will not occur in a particular instal-

lation. If this device does cause harmful interference to radio or television reception,

which can be determined by turning the device off and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

which the receiver is connected.

help.

Notice: Shielded cables

All connections to other computing devices must be made using shielded cables to

maintain compliance with FCC regulations.

Changes or modifi cations not expressly approved by the manufacturer could void

the user’s authority, which is granted by the Federal Communications Commission,

to operate this computer.

This device complies with Part 15 of the FCC Rules. Operation is subject to the fol-

lowing two conditions:

1. this device may not cause harmful interference, and

2.

this device must accept any interference received, in

cluding interference that

may cause undesired operation.

Notice: Canadian users

This Class B digital apparatus complies with Canadian ICES-003.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Declaration of Conformity for EU countries

EMC Direc

tive 89/336/EEC (including amendments)

Low Voltage Directive 73/23/EEC (amended by 93/68/EEC)

R & TTE Directive 1999/EC (if product has RF function)

Deutsch

1

Inhaltsverzeichnis

Inhaltsverzeichnis ......................................................................................... 1

Benutzungshinweise ....................................................................................2

Vorsichtsmaßnahmen ...........................................................................................2

Einführung .................................................................................................... 4

Produktmerkmale .................................................................................................4

Lieferumfang.........................................................................................................5

Produktübersicht...................................................................................................6

Hauptgerät .....................................................................................................................6

Bedienfeld ......................................................................................................................7

Anschlüsse .....................................................................................................................8

Fernbedienung mit Mausfunktion und Laser-Pointer

.....................................................9

Installation ..................................................................................................10

Anschließen des Projektors ................................................................................10

Anschließen des Computers/Notebooks ......................................................................10

Verbinden mit Video

..................................................................................................... 11

Ein-/Ausschalten des Projektors.........................................................................12

Einschalten des Projektors ..........................................................................................12

Ausschalten des Projektors

.........................................................................................13

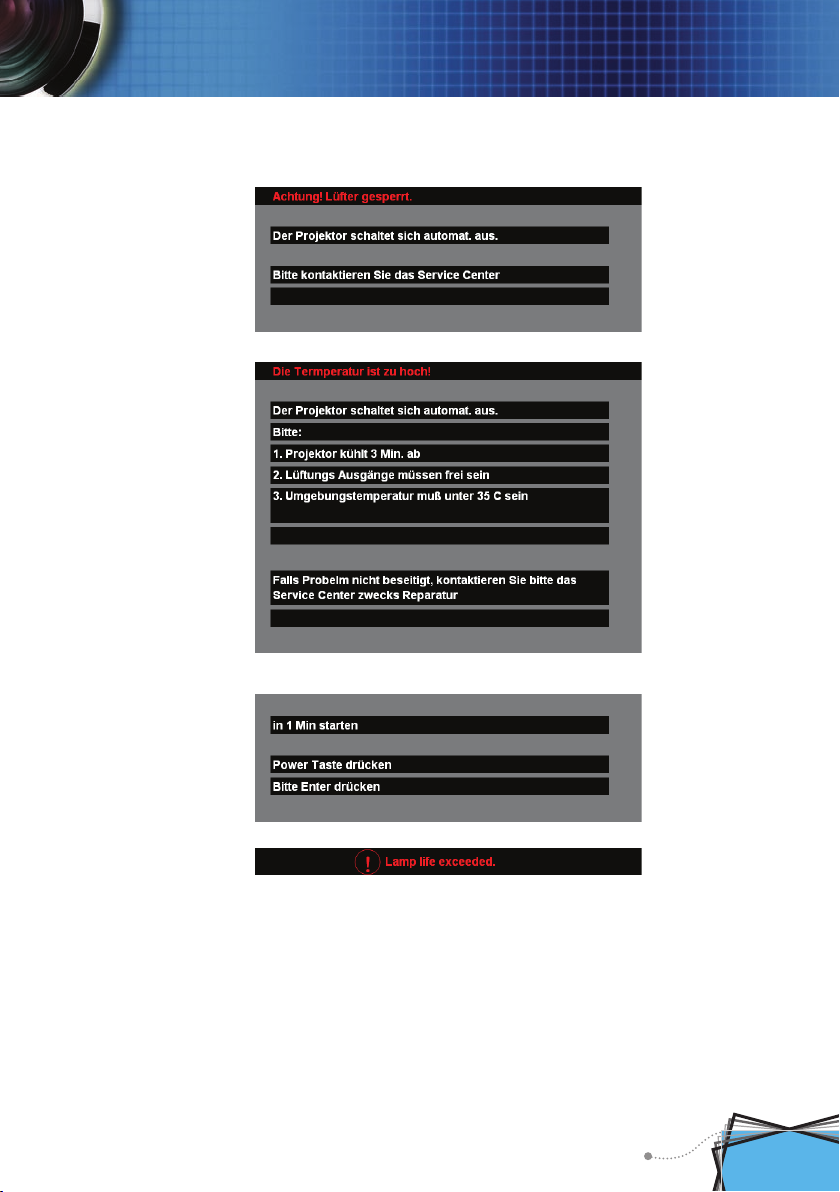

Warnanzeigen .............................................................................................................. 13

Einstellen des Projektionsbildes .........................................................................14

Einstellen der Höhe des Projektionsbildes ...................................................................14

Einstellen der Bildgröße und Bildschärfe

.....................................................................15

Einstellen der Größe des Projektionsbildes

.................................................................15

Bedienung .................................................................................................. 16

Bedienfeld und Fernbedienung ..........................................................................16

OSD-Menüs ........................................................................................................18

Bedienung .................................................................................................................... 18

Menüverzeichnisbaum .................................................................................................19

Bild-Menü I

................................................................................................................... 20

Bild-Menü II

.................................................................................................................. 22

Farb Einstellungen

......................................................................................................24

Sprache ........................................................................................................................26

Kontrolle ....................................................................................................................... 27

Lampeneinstellungen ................................................................................................... 30

Anhang ....................................................................................................... 32

Fehlerbehebung .................................................................................................32

Auswechseln der Lampe

....................................................................................36

Kompatibilitätsmodi ............................................................................................37

RS232 Befehle

...................................................................................................38

Deckenmontage .................................................................................................39

Optoma weltweite Niederlassungen

...................................................................40

2

Deutsch

Benutzungshinweise

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und

Pegehinweise in diesem Handbuch, um die Lebensdauer des

Gerätes zu maximieren.

Warnung- Blicken Sie niemals direkt in das Objektiv des Projek-

tors, wenn die Lampe eingeschaltet ist. Das helle Licht
kann Ihren Augen schaden.

Warnung- Das Gerät darf weder Regen noch Feuchtigkeit ausge-

setzt werden, um einen Brand oder elektrischen Schlag
zu vermeiden.

Warnung- Versuchen Sie nicht das Gerät zu öffnen oder ausein-

ander zu bauen. Es besteht die Gefahr eines Strom­schlags.

Warnung- Lassen Sie das Gerät vor dem Auswechseln der Lampe

einige Zeit abkühlen und befolgen alle Anweisungen
zum Wechseln der Lampe, um Verletzungen zu vermei

-

den.

Warnung- Das Gerät erkennt automatisch die Lebensdauer der

Lampe. Wechseln Sie bitte umgehend die Lampe aus,
wenn eine entsprechende Warnmeldung erscheint.

Warnung- Führen Sie nach dem Auswechseln der Lampe die

“Reset Lampen Std.”-Funktion in dem “Lampeneinstel­lungen”-OSD-Menü aus (siehe Seite 30).

Warnung- Lassen Sie nach dem Ausschalten des Projektors das

Gebläse noch einige Minuten in Betrieb, bevor Sie die
Stromverbindung trennen.

Warnung- Schalten Sie zuerst den Projektor und dann die Sig-

nalquellen ein.

Warnung- Verwenden Sie die Objektivabdeckung nicht, wenn der

Projektor in Betrieb ist.

Warnung- Wenn das Ende der Lampenlebensdauer erreicht ist,

erlischt die Lampe mit einem lauten Knallgeräusch. In
diesem Fall lässt sich das Gerät nicht mehr einschalten,
bis das Lampenmodul ausgewechselt ist. Folgen Sie den
Anweisungen im Abschnitt “Auswechseln der Lampe”,
um die Lampe auszuwechseln. (siehe Seite 36)

Deutsch

3

Benutzungshinweise

Was Sie tun sollten:

Schalten Sie vor dem Reinigen das Gerät aus.
Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit

mildem Reinigungsmittel angefeuchtetes Tuch.

Trennen Sie das Gerät vom Stromnetz, wenn es über einen

längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun sollten:

Blockieren Sie niemals Lüftungsöffnungen des Gerätes, da sie

zur Kühlung dienen.

Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder

Lösungsmittel.

Verwenden Sie das Gerät nicht unter den folgenden Umstän-

den:

- In extrem heißer, kalter oder feuchter Umgebung.

- In besonders staubiger und schmutziger Umgebung.

- In der Nähe von Geräten, die starke Magnetfelder erzeugen.

- Unter direkter Sonneneinstrahlung.

4

Deutsch

Einführung

Produktmerkmale

Vielen Dank und herzliche Glückwünsche zu Ihrem Kauf des
Optoma-Projektors. Für diesen Projektor wurde die XGA 0,55”

Singlechip-DLP® Technologie verwendet. Zu seinen herausra-

genden Merkmalen gehören:

 Echte XGA, 1024 x 768 adressierbare Pixel

 Texas Instruments Singlechip-DLP®-Technologie

 Kompatibel mit NTSC/NTSC4.43/PAL/PAL-M/PAL-

N/SECAM und HDTV (480i/p, 576i/p, 720p, 1080i)

 Mehrere Audiofunktionen: Automatische Erkennung,

automatische Speicherung der Benutzereinstellungen

 IR-Fernbedienung mit vollständigen Funktionen und

Laser-Pointer

 Benutzerfreundliches, mehrsprachiges OSD-Menü

 Verbesserte digitale Kissenverzerrungskorrektur und

qualitativ hochwertiges Bild bei Vollbild-Skalierung

 Benutzerfreundliches Bedienfeld

 Ein integrierter Lautsprecher mit 2 Watt Verstärker

 SXGA+, SXGA Komprimierung und SVGA-, VGA-

Größenänderung

 Mac-kompatibel

 DVI-Unterstützung (HDCP-kompatibel)

Deutsch

5

Einführung

Netzkabel 1,8m VGA-Kabel 1,8m

Drahtlose Fernbedienung

Composite-Videokabel

1,8m

Projektor mit

Objektivabdeckung

Lieferumfang

Die folgenden Artikel gehören zum Lieferumfang des Projek­tors. Bitte prüfen Sie die Vollständigkeit des Produkts. Wenden

Sie sich umgehend an Ihren Händler, falls irgendein Artikel

fehlt.

Dokumente :



Benutzerhandbuch



Schnellstart



Garantiekarte



Fehlerbehebungskurzanleitung

Aufgrund der

Anwendungsun­terschiede je nach
Land erhalten man­che Regionen sich
unterscheidende
Zubehörteile.

2 x AA Batterien

RS232-Kabel 1,8m

Tragetasch

6

Deutsch

Einführung

1. Bedienfeld

2. Zoomregler

3. Netzanschluss

4. Fokusring

5. Höhenverstellbarer Fuß

6. Höhenverstelltaste

7. IR-Empfänger

8. Winkelverstellfüße

9. Anschlüsse

Hauptgerät

Produktübersicht

1 2

9

8

2

1

8

7

3

4

6 5

Deutsch

7

Einführung

Bedienfeld

1. Betriebs-/Standby-LED

2. Temperatur-LED

3. Lampen-LED

4. Eingabetaste

5. Menü (Ein/Aus)

6. Signalquelle

7. Kissenverzerrungskorrektur +/-

8. Neusynchronisation

9. Vier Pfeiltasten

10. Power/Standby

10

9

2

85

1

3

7

647

8

Deutsch

Einführung

Anschlüsse

1. DVI-D-Eingangsanschluss (PC Digital-/HDTV-/HDCP­Eingang)

2. SCART-VGA1-Eingangsanschluss (PC Analogsignal-/
SCART RGB/HD/Component Video-Eingang)

3. Audioeingangsanschluss

4. S-Videoeingangsanschluss

5. Composite-Videoeingangsanschluss

6. Monitor Loop-through-Ausgangsanschluss

7. RS232-Anschluss

8. SCART-VGA2-Eingangsanschluss (PC Analogsignal-/HD/
Component Video-Eingang)

9. Audioausgangsanschluss

10. KensingtonTM Schlossanschluss

764

10

2 53

9

81

8

Deutsch

9

Einführung

Fernbedienung mit Mausfunktion und
Laser-Pointer

1. Fixieren

2. Lautstärke +/-

3. Stromschalter

4. Neusynchronisation

5. Anzeigemodus

6. Kissenverzerrungskor­rektur +/-

7. Vier Pfeiltasten &
Nummerntasten (0-3)

8. Laser-Taste

9. AV Stumm

10. Breitmodus

11. Ein-/Auszoomen

12. Eingabetaste

13. Menütaste

14. VGA1-Quelle

15. VGA2-Quelle

16. Nummerntasten (4-9)

17. Quellenverriegelung

18. DVI-Quelle

19. Löschen

20. S-Videoquelle

21. Composite-Videoquelle

3

5

4

1913

10

9

8

7

11

6

1 2

12

15

14

21

20

17 18

16

10

Deutsch

Installation

Anschließen des Projektors

Aufgrund der

Anwendungsun­terschiede je nach
Land erhalten
manche Regionen
sich unterschei­dende Zubehör­teile.

1..................................................................................................................Netzkabel

2..............................................................................................................RS232-Kabel

3..................................................................................................Audioeingabekabel

4................................................................................................ VGA zu VGA-Kabel

5....................................................................................................DVI zu DVI-Kabel

6.................................................................................................Audioausgabekabel

Anschließen des Computers/Notebooks

1

3 2

6

5 4

VGA

Audioausgabe (für aktive Lautsprecher)

RS232

Deutsch

11

Installation

Verbinden mit Video

Aufgrund der

Anwendungsunter­schiede je nach Land
erhalten manche
Regionen sich
unterscheidende
Zubehörteile.

1..................................................................................................................Netzkabel

2............................................................................................Composite-Videokabel

3.............................................................................................................S-Videokabel

4............................................................................ SCART VGA/S-Video-Adapter

5..................................................................................................Audioeingabekabel

6....................................................................... RCA Component-Kabel für YPbPr

7................................................................................................ VGA zu VGA-Kabel

8...................................................VGA-auf-3 RCA Component/HDTV-Adapter

9.................................................................................................Audioausgabekabel

1

2

3

S-Videoausgabe

Videoausgabe

DVD-Player, Set-top-Box,

HDTV-Receiver

5

7

Audioausgabe (für

aktive Lautsprecher)

6

8

9

4

3

12

Deutsch

Installation

Einschalten des Projektors

1. Entfernen Sie die Objektivabdeckung. 

2. Stellen Sie sicher, dass das Netzkabel und Signalkabel richtig
verbunden sind. Die Betriebs-LED leuchtet rot.

3. Setzen Sie die Lampe durch Drücken der “Power/Standby”­Taste am Bedienfeld in Betrieb. Die Betriebs-LED leuchtet
daraufhin grün.

4. Schalten Sie die Signalquelle (Computer, Notebook, Videow­iedergabegerät usw.) ein. Der Projektor erkennt die Quelle
automatisch, wenn das Element “Source Lock” im “Kon­trolle”-Menü auf “Aus” eingestellt ist.

Falls die Meldung “Kein Signal” auf dem Bildschirm ers-

cheint, prüfen Sie bitte, ob die Signalkabel richtig verbunden
sind.

Sie können durch Drücken der “AV Mute”-Taste die

Darstellungstestfunktion aufrufen. Drücken Sie dann auf
, um ein Anzeigemuster auszuwählen und die vier Kanten,

die Anzeigeäche und den Fokus einzustellen.

Wenn mehrere Quellen gleichzeitig angeschlossen sind,

verwenden Sie bitte die “Quelle”-Taste am Bedienfeld oder
die entsprechende Quellentaste auf der Fernbedienung, um
die Signalquelle umzuschalten.

Ein-/Ausschalten des Projektors

Schalten Sie zuerst

den Projektor und
dann die Sig­nalquellen ein.

Objektivabdeckung

21

Power/Standby

Textmuster

Deutsch

13

Installation

Warnanzeigen

 Wenn die “TEMP”-LED rot leuchtet, dann bedeutet es, dass

der Projektor überhitzt ist. In diesem Fall schaltet sich der
Projektor automatisch aus.

 Wenn die “LAMP”-LED rot leuchtet, dann bedeutet es,

dass die Lampe Probleme hat. Schalten Sie in diesem Fall
den Projektor aus, ziehen das Netzkabel aus der Steckdose
heraus nehmen Kontakt mit Ihrem Händler oder unserem
Kundendienstzentrum auf. Siehe Seite 40.

 Wenn die “LAMP”-LED rot blinkt, dann bedeutet es, dass

das Gebläse versagt hat. Hören Sie unverzüglich mit der
Verwendung des Projektors auf, ziehen das Netzkabel aus
der Steckdose heraus und nehmen Kontakt mit Ihrem Hän­dler oder unserem Kundendienstzentrum auf. Siehe Seite 40.

Ausschalten des Projektors

1. Drücken Sie auf die “Power/Standby”-Taste, um die Projek­torlampe auszuschalten. Eine Meldung

wird auf dem Bildschirm des Projektors angezeigt. Drücken

Sie zur Bestätigung erneut auf die “Power/Standby”-Taste.
Ansonsten wird die Meldung nach 5 Sekunden ausge­blendet.

2. Das Gebläse arbeitet weiterhin für ungefähr 30 Sekunden,
um den Projektor abzukühlen. Dabei blinkt die Betriebs­LED rot. Die Betriebs-LED hört auf zu blinken, nachdem der
Projektor in den Standbymodus gelangen ist.

Im Standbymodus können Sie einfach durch Drücken der

“Power/Standby”-Taste den Projektor neu starten.

3. Ziehen Sie das Netzkabel aus der Steckdose und den Net­zanschluss am Projektor heraus.

4. Schalten Sie den Projektor nicht sofort nach dem Auss­chalten wieder ein.

14

Deutsch

Installation

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Höhenverstellbarer Fuß

Höhenverstelltaste

Der Projektor hat einen höhenverstellbaren Fuß, mit dem die
Höhe des Projektionsbildes eingestellt werden kann.

So heben Sie das Projektionsbild an:

1. Drücken Sie auf die Höhenverstelltaste

an jeder Seite.

2. Heben Sie das Bild bzw. den Projektor in die gewünschte
Position

 und lassen dann die Taste wieder los, damit

der Fuß in dieser Position einrastet.

3. Mit Hilfe der Schraubfüße

 können Sie die Feineinstel-

lung vornehmen.

So senken Sie das Projektionsbild ab:

1. Drücken Sie auf die Höhenverstelltaste an jeder Seite.

2. Senken Sie das Bild bzw. den Projektor und lassen dann
die Taste wieder los, damit die Füße in ihrer Position ein

-

rasten.

3. Mit Hilfe der Schraubfüße

 können Sie die Feineinstel-

lung vornehmen.

1

Winkelverstellfüße

23

Deutsch

15

Installation

69,3"

(176,1cm)

115,6"

(293,5cm)

184,9"

(469,6cm)

231,1"

(587,0cm)

277,3"

(704,4cm)

30,5"

(77,5cm)

76,2"

(193,6cm)

127,1"

(322,7cm)

203,3"

(516,3cm)

254,1"

(645,4cm)

304,9"

(774,5cm)

3,9'

(1,2m)

39,4'(12,0m)

32,8'(10,0m)

26,2'(8,0m)

16,4'(5,0m)

9,8'(3,0m)

27,7"

(70,4cm)

Width

Height

D

i

a

g

o

n

a

l

Hd

Fokusring

Zoomregler

Einstellen der Bildgröße und Bildschärfe

Mit Hilfe des Zoomreglers können Sie das Projektionsbild ein­oder auszoomen. Um das Bild scharf einzustellen, drehen Sie
bitte den Fokusring, bis das Bild klar erscheint. Der Projektor
unterstützt Projektionsentfernungen von 1,2 m (3,9 Fuß) bis
12,0 m (39,4 Fuß).

Einstellen der Größe des Projektionsbildes

Diese Daten verstehen sich als Anhaltspunkte.

Bildschirm

(diagonal)

Max.

30,5”(77,5cm) 76,2”(193,6cm) 127,1”(322,7cm) 203,3”(516,3cm) 254,1”(645,4cm) 304,9”(774,5cm)

Min.

27,7”(70,4cm) 69,3”(176,1cm) 115,6”(293,5cm) 184,9”(469,6cm) 231,1”(587,0cm) 277,3”(704,4cm)

Bild-

schirmgröße

Max.

(WxH)

24,4”x 18,3”

62,0 x 46,5cm

61,0” x 45,7”

154,9 x 116,2cm

101,7” x 76,3”

258,2 x 193,6cm

162,6” x 122”

413,0 x 309,8cm

203,3” x 152,5”

516,3 x 387,2cm

243,9” x 182,9”

619,6 x 464,7cm

Min.

(WxH)

22,2” x 16,6”

56,3 x 42,2cm

55,4” x 41,6”

140,9 x 105,7cm

92,5” x 69,4”

234,8 x 176,1cm

147,9” x 110,9”

375,7 x 281,8cm

184,9” x 138,7”

469,6 x 352,2cm

221,8” x 166,4”

563,5 x 422,6cm

Hd

Max.

2,75” (7,0cm) 6,86” (17,4cm) 11,44” (29,0cm) 18,30” (46,5cm) 22,87” (58,1cm) 27,44” (69,7cm)

Min.

2,49” (6,3cm) 6,24” (15,9cm) 10,40” (26,4cm) 16,64” (42,3cm) 20,80” (52,8cm) 24,96” (63,4cm)

Entfernung

3,9’ (1,2m) 9,8’ (3,0m) 16,4’ (5,0m) 26,2’ (8,0m) 32,8’ (10,0m) 39,4’ (12,0m)

16

Deutsch

Bedienung

Bedienfeld und Fernbedienung

Der Projektor kann über das Bedienfeld und die Fernbedienung

gesteuert werden.

Verwenden des Bedienfelds

Power/Stand­by

Siehe “Ein-/Ausschalten des Projektors” auf Seite
12-13.

Source
(Quelle)

Durch Drücken auf “Quelle” wird die Sig

-

nalquelle umgeschaltet.

Menu (Menü)

Mit dieser Taste wird das OSD-Menü aufgerufen
bzw.

Vier Pfeiltas­ten

Mit navigieren Sie die Menüs.

Eingabetaste

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Trapezkor­rektur

Mit diesen Tasten korrigieren Sie die Bildverzer­rung, die durch Kippen des Projektors (±16 Grad)
entsteht.

Re-Sync
(Neusynchro­nisation)

Durch Drücken dieser Taste wird der Projektor
automatisch mit der Eingabequelle synchronisi

-

ert.

Deutsch

17

Bedienung

Verwenden der Fernbedienung

Stromschalter

Siehe “Ein-/Ausschalten des Projektors” auf
Seite 12-13.

Re-Sync (Neusy­nchronisation)

Durch Drücken dieser Taste wird der Projektor
automatisch mit der Eingabequelle synchronisi­ert.

Keystone (Trape­zkorrektur)

Mit diesen Tasten korrigieren Sie die Bildver­zerrung, die durch Kippen des Projektors (±16
Grad) entsteht.

Laser-Taste

Richten Sie die Fernbedienung auf den Bild­schirm und halten diese Taste gedrückt, um
den Laser-Pointer zu aktivieren.

AV Mute (AV
Stumm)

Mit dieser Taste schalten Sie vorübergehend
das Audio und Video aus. Drücken Sie erneut
diese Taste, um die Funktion zu deaktivieren.

Volume (Laut­stärke)+/-

Mit diesen Tasten regeln Sie die Lautsprecher­lautstärke.

Freeze (Fixieren)

Durch Drücken auf “Fixieren” halten Sie das
Bild auf dem Bildschirm an. Drücken Sie erneut
diese Taste, um die Funktion zu deaktivieren.

Display Mode
(Anzeigemodus)

Mit dieser Taste wählen Sie einen Anzeigemo­dus aus PC, Photo, Movie, sRGB oder User aus.

Wide (Breit)

Mit dieser Taste aktivieren Sie die 16:9-Anzeige.

Zoom In
(Einzoomen)

Mit dieser Taste können Sie das Bild einzoomen
bzw.

Zoom Out (Aus­zoomen)

Mit dieser Taste können Sie das Bild aus­zoomen bzw.

Vier Pfeiltasten

Mit navigieren Sie die Menüs.

Menu (Menü)

Mit dieser Taste wird das OSD-Menü auf­gerufen bzw.

Clear (Löschen)

Mit dieser Taste löschen Sie Ihre Auswahl.

Enter (Eing­abetaste)

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Source Lock
(Quellenerken­nung)

Mit dieser Taste aktivieren Sie eine automa­tische Erkennung aller Anschlüsse oder ver­riegeln den momentanen Anschluss. (siehe
Seite 27 für Details)

Video

Mit dieser Taste wählen Sie die Composite-Vid­eoquelle aus.

S-Video

Mit dieser Taste wählen Sie die S-Video-Quelle
aus.

VGA1

Mit dieser Taste wählen Sie die primäre VGA­Eingabequelle oder die SCART-Quelle aus.

VGA2

Mit dieser Taste wählen Sie die sekundäre
VGA-Eingabequelle aus.

DVI

Mit dieser Taste wählen Sie die DVI-D-Quelle
aus.

18

Deutsch

Bedienung

Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie
Bildeinstellungen vornehmen und Parameter verändern kön-

nen. Die Signalquelle wird automatisch erkannt.

Bedienung

1. Drücken Sie auf “Menü” auf der Fernbedienung oder am Bedien-

feld, um das OSD-Menü zu öffnen.

2. Im OSD-Hauptmenü wählen Sie mit Hilfe der Tasten ein

Element aus. Drücken Sie nach dem Auswählen eines Elements auf
die Taste

, um das Untermenü aufzurufen.

3. Wählen Sie mit Hilfe der Tasten ein gewünschtes Element

aus. Ändern Sie mit Hilfe der Tasten

die Einstellung.

4. Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in

dem Untermenü vor.

5. Drücken Sie auf “Menü”, um Ihre Einstellung zu bestätigen. Sie

kehren daraufhin zum Hauptmenü zurück.

6. Drücken Sie zum Beenden erneut auf “Menü”. Das OSD-Menü

wird geschlossen und der Projektor speichert automatisch die
neuen Einstellungen.

OSD-Menüs

Hauptmenü

Untermenü

Einstellung

Deutsch

19

Bedienung

Menüverzeichnisbaum

20

Deutsch

Bedienung

Darstellung

Hier nden Sie einige für verschiedene Bildtypen optimal ange­passte Werkeinstellungen.



PC: Für Computer oder Notebook. (das hellste Bild)



Photo: Optimale Farbe mit hoher Helligkeit.



Movie: Für Heimkino.



sRGB: Standard-PC-Farbe. (die beste Farbwiedergabe)



User: Benutzerdenierte Einstellungen.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.



Drücken Sie auf , um das Bild dunkler zu machen.



Drücken Sie auf , um das Bild heller zu machen.

Kontrast

Mit dem Kontrast wird der Unterschied zwischen dem hellsten und
dem dunkelsten Teil des Bildes festgelegt. Die Einstellung des Kon­trasts verändert die Schwarz- und Weißanteile im Bild.



Drücken Sie auf , um den Kontrast zu verringern.



Drücken Sie auf , um den Kontrast zu erhöhen.

Weisswert

Durch die Weißwerteinstellung legen Sie den Weiß-Spitzenwert des
DMD-Chips fest. 0 steht für den niedrigsten Wert, während 10 den
höchsten Wert angibt. Bevorzugen Sie ein Bild mit hohem Kontrast,
dann schieben Sie den Regler bitte in Richtung des höchsten Wertes.
Für ein weiches und naturgetreuer erscheinendes Bild schieben Sie
bitte den Regler in Richtung des niedrigsten Wertes.

Bild-Menü I

Deutsch

21

Bedienung

Farbtemperatur

Hier stellen Sie die Farbtemperatur ein. Bei einer höheren Tem­peratur wirkt das Bild kühler; bei einer niedrigeren Temperatur
erscheint es wärmer.

Jeder Darstellungsmodus hat eine eigene Farbtemperatureinstel

­lung. Sie können einen bevorzugten Modus auswählen. Zum
Beispiel:

Wenn Sie die Farbeinstellung vornehmen, wird die von Ihnen
eingestellte Farbtemperatur als “User”-Einstellung gespeichert. Die
“User”-Einstellung gilt für alle Darstellungsmodi. (siehe Abschnitt
“Farbeinstellungen” für Details)

Farbsättigung

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig
einstellen.



Drücken Sie auf , um die Farbsättigung des Bildes zu verrin-

gern.



Drücken Sie auf , um die Farbsättigung des Bildes zu erhöhen.

Schärfe

Hier stellen Sie die Bildschärfe ein.



Drücken Sie auf , um die Schärfe zu verringern.



Drücken Sie auf , um die Schärfe zu erhöhen.

De-interlace

Diese Funktion wandelt ein Interlaced-Videosignal in ein Progres­sive-Signal um.



Ein: Die Deinterlace-Funktion wird automatisch angewendet.



Aus: Der Deinterlace-Modus wird in den Videomodus für Vid­eoquellen oder TV-Quellen umgeschaltet.

Darstellung PC Photo Movie sRGB User

Farbtemp. sRGB Niedrig User Hoch Mittel

Die Funktionen

“Farbsättigung”
und “De-interlace”
werden nur im
Videomodus unter­stützt.

.

22

Deutsch

Bedienung

Frequenz

Hier können Sie die Anzeigedatenfrequenz an die “Frequenz” Ihrer

Computergrakkarte anpassen. Wenn ein senkrechter immernder

Streifen erscheint, können Sie mit dieser Funktion das Problem
lösen.

Phase

Die “Phase”-Funktion synchronisiert die Anzeigesignalfrequenz mit

der Grakkarte. Wenn das Bild wackelt oder immert, können Sie

mit dieser Funktion das Problem lösen.

Hor. Position (Horizontale Position)



Drücken Sie auf , um das Bild nach links zu verschieben.



Drücken Sie auf , um das Bild nach rechts zu verschieben.

Ver. Position (Vertikale Position)



Drücken Sie auf , um das Bild nach unten zu verschieben.



Drücken Sie auf , um das Bild nach oben zu verschieben.

Degamma

Hier können Sie einen Degamma-Wert auswählen, um die beste
Bildqualität von der Eingabe zu erhalten.

Darstellung

Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.



4:3 : Die Eingabe wird an dem Projektionsbildschirm angepasst
und skaliert.



16:9 : Die Eingabe wird an der Breite des Projektionsbildschirms
angepasst und skaliert.



LetterBox: Dieses Format ist geeignet für Nicht-16x9-, Letterbox­Quellen und für Benutzer, die externe 16x9-Objektive verwen

-

den, um Bilder mit dem Seitenverhältnis von 2,35:1 und mit

voller Auösung anzuzeigen.



Window: Wenn ein 4:3-Bild größer als ein 16:9-Bildschirm ist,
wählen Sie den “Window”-Modus, um das Bild an dem Bild

-

schirm anzupassen, ohne die Projektionsentfernung zu ändern.

Bild-Menü II

Die Funktionen

“Frequenz”,
“Phase”, “Hor.
Position” und “Ver.
Position” werden
nur im Computer­modus unterstützt.

Deutsch

23

Bedienung

Ver. Shift (16:9)

Hier verschieben Sie das Bild nach oben oder unten, wenn das aus­gewählte Seitenverhältnis 16:9 ist.



Drücken Sie auf , um das Bild nach unten zu verschieben.



Drücken Sie auf , um das Bild nach oben zu verschieben.

Eingabesignal

Bildschirmäche
Bildäche

Anzeige auf dem Bildschirm

Ver. Shift (16:9):

Die Bildposition im
Fenstermodus wird
ebenfalls entsprech­end verschoben.

24

Deutsch

Bedienung

Farb Einstellungen



Gesamtes Programm : Hier stellen Sie die Farben Rot, Grün und
Blau im Ganzen ein.



Individuelle Erweiterung : Hier können Sie die einzelnen Farben
Rot, Grün, Blau, Gelb, Zyan und Magenta zur erweiterten Far­banpassung einstellen.

Farb
Einstellungen

PC

UL M HS


UL M HS

Movie

UL M HS

sRGB

UL M HS

User

UL M HS

Von der selben Far-

beinstellung

Symbol Farb-

temp.

L Niedrig

M Mittel

U User

S sRGB

H Hoch

Wenn Sie die Farbeinstellung vornehmen, wird die von Ihnen
eingestellte Farbtemperatur als “User”-Einstellung gespeichert. Die
“User”-Einstellung gilt für alle Darstellungsmodi. Zum Beispiel:

+ Rot- Rot

Gesamtes: + Rot

Rot individuell

Deutsch

25

Bedienung

Verschiedene Farbeinstellungen werden unter 4 verschiedenen
Quellgruppen gespeichert. Sie bleiben aber bei der gleichen Quelle
gleich.

DVI/VGA

Component-p (480p/576p/720p/1080i)

Component-i (480i/576i)

Video / S-Video

Wenn Sie die Farbeinstellung vornehmen, wird die aktuelle
Farbtemperatur gespeichert, bevor die Einstellung automatisch in
“User” wechselt. Die gespeicherte Farbtemperatur wird als Basis
der “User”-Einstellung dienen. Zum Beispiel:

1.) Die Farbtemperatur ist “Mid”.

2.) Sie stellen Ihre bevorzugte Farbe auf der Basis der “Mid” Farb­temperatur ein. Daher wirkt die Farbtemperatur des Bildes ähnlich
wie “Mid”, wenn Sie die “Farbtemperatur” auf “User” umschalten.

26

Deutsch

Bedienung

Sprache

Sprache

Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden.
Drücken Sie auf oder , um eine bevorzugte Sprache auszu­wählen.

Drücken Sie auf “Eingabetaste”, um Ihre Auswahl zu bestätigen.

Deutsch

27

Bedienung

Menüposition

Hier stellen Sie die Position des Menüs auf dem Bildschirm ein.

Projektion



Front unten

Dies ist die werkseitige Standardeinstellung.



Hinten unten

Bei dieser Funktion wird das Bild gespiegelt, so dass der Projek

-

tor hinter einer durchscheinenden Leinwand stehen kann.



Front oben

Bei dieser Funktion wird das Bild “auf den Kopf gestellt”. Dies
ist für eine Deckenmontage des Projektors geeignet.



Hinten oben

Bei dieser Funktion wird das Bild gespiegelt und “auf den Kopf
gestellt”. So kann das Projektionsbild eines an der Decke befes

­tigten Projektors auf eine durchscheinende Leinwand geworfen
werden.

Source Lock



Ein: Der Projektor such nur den festgelegten Anschluss.



Aus: Der Projektor sucht nach anderen Signalen, wenn das mo­mentane Eingabesignal verloren gegangen ist.

Tastensperre



Ein: Alle Tasten am Bedienfeld werden gesperrt. Drücken Sie
für ca. 3 Sekunden auf “Eingabetaste” am Bedienfeld, um die
Tastensperre zu deaktivieren.



Aus: Die Tasten am Bedienfeld funktionieren.

Kontrolle

28

Deutsch

Bedienung

Kontrolle

Projektor ID

Diese Funktion erlaubt eine RS232-Steuerung eines Projektors. Der
Wert kann 01 bis 99 sein.

Sicherheit

■ Beim erstmaligen Verwenden:

1. Drücken Sie auf “Eingabetaste”, um Ihr Kennwort einzustel

-

len.

2. Das Kennwort ist 4-stellig. Die STANDARDEINSTELLUNG

ist “0000”.

(Beim erstmaligen Verwenden)

3. Stellen Sie mit Hilfe der Nummerntasten auf der Fernbedien

­ung Ihr Kennwort ein und drücken anschließend auf “Eing­abetaste”, um Ihre Einstellung zu bestätigen.

■ Kennwort ändern:

1. Drücken Sie auf “Eingabetaste”, um das alte Kennwort
einzugeben.

Lautstärke



Drücken Sie auf , um die Lautstärke zu verringern.



Drücken Sie auf , um die Lautstärke zu erhöhen.

Trapezkorrektur (Keystone)

Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kip­pen des Projektors entsteht. (±16 Grad)

Digitaler Zoom



Drücken Sie auf , um das Bild zu verkleinern.



Drücken Sie auf , um das Bild auf dem Bildschirm zu ver­größern.

Reset

Drücken Sie auf “Eingabetaste”, um die Einstellungen auf die werk­seitigen Standardwerte zurückzusetzen.

Deutsch

29

Bedienung

2. Geben Sie mit Hilfe der Nummerntasten das aktuelle Ken­nwort ein und drücken anschließend auf “Eingabetaste”, um
das nächste OSD-Menü zu öffnen.

3. Markieren Sie “Password” und drücken dann auf “Eing

-

abetaste”, um diese Funktion zu aktivieren.

4. Geben Sie mit Hilfe der Nummerntasten auf der Fernbedien

­ung Ihr neues Kennwort (4 Ziffern) ein und drücken dann zur
Bestätigung auf “Eingabetaste”.

5. Geben Sie zur Bestätigung noch einmal Ihr neues Kennwort (4
Ziffern) ein und drücken dann auf “Eingabetaste”.



Sicherheitsmodus

■ Security Timer: Hier können Sie die Zeitdauer (Monat/

Tag/Stunde), wann der Projektor benutzt werden kann,
einstellen. Nach dem Ablauf der Zeit wird die Eingabe des
Kennworts (mit Hilfe der Nummerntasten auf der Fernbedi

-

enung) verlangt. (Folgen Sie bitte den obigen Kennwortän

-

derungsanweisungen, um das Kennwort zu ändern.)

■ Aktivieren: Wählen Sie “Aktivieren”, um das Abfragen des

Kennworts beim Einschalten des Projektors zu aktivieren.

■ Sperren: Wählen Sie “Sperren”, um den Projektor ohne Ken-

nwortabfrage einschalten zu können.

30

Deutsch

Bedienung

Lampeneinstel­lungen

Projektionszeit

Hier wird die Projektionsdauer angezeigt.

Lampenstd.

Hier wird die gesamte Betriebszeit der Lampe angezeigt.

Reset Lampen Std.

Hier setzen Sie nach dem Auswechseln der Lampe die Betriebszeit
der Lampe zurück.

Lampe Wechseln

Hier entscheiden Sie, ob die Meldung zur Erinnerung an das
Auswechseln der Lampe angezeigt werden soll. Diese Meldung
wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30
Stunden erreicht.

Eco Modus

Wählen Sie “Ein”, um die Projektorlampe zu dämpfen und damit
den Stromverbrauch zu reduzieren und die Lampenlebensdauer
um bis zu 130% zu verlängern. Wählen Sie “Aus”, um in den Nor­malmodus zu wechseln.

Grosse Höhe

Wählen Sie “Ein”, um den “Große Höhe”-Modus zu aktivieren.
Das Gebläse wird ununterbrochen mit voller Geschwindigkeit be­trieben, um eine ausreichende Abkühlung des Projektors in großer

Höhe sicherzustellen.

Auto. Power an

Wählen Sie “Ein”, damit der Projektor automatisch nach dem
Verbinden des Netzkabels eingeschaltet wird. Wählen Sie “Aus”,
um in den Normalmodus zu wechseln.

Auto Aus

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer
fängt an zu zählen, wenn kein Signal in den Projektor eingegeben
wird. Der Projektor wird automatisch ausgeschaltet, wenn der
Countdown abgelaufen ist.

Deutsch

31

Bedienung

Zeitsteuerung

Hier stellen Sie den Countdown-Timer ein. Der Timer beginnt, egal
ob Signale eingegeben werden. Der Projektor wird automatisch
ausgeschaltet, wenn der Countdown abgelaufen ist.

32

Deutsch

Anhang

Problem: Es wird kein Bild angezeigt.



Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im

Abschnitt “Installation” beschrieben, richtig und fest angeschlossen
wurden.



Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder

abgebrochen sind.



Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen

Sie hierzu den Abschnitt “Auswechseln der Lampe”.



Überprüfen Sie, ob die Objektivabdeckung entfernt und der Projek-

tor eingeschaltet wurde.



Überprüfen Sie, ob die “AV Stumm”-Funktion aktiviert wurde.

Problem: Der linke oder rechte Rand des Bildes fehlt, oder
das Bild wackelt bzw. hat Störungen.



Drücken Sie auf “Neusynchronisation” auf der Fernbedienung

oder am Bedienfeld.



Bei Verwendung eines PCs:

Bei Windows 3.x:

1. Klicken Sie doppelt auf “Windows Setup” in der Hauptgruppe
im Windows Programmmanager.

2. Stellen Sie sicher, dass die Anzeigeauösungseinstellung 1400 x

1050 oder weniger beträgt.

Bei Windows 95, 98, 2000, XP:

1. Öffnen Sie unter “Arbeitsplatz” die “Systemsteuerung” und
klicken dann doppelt auf das “Anzeige”-Symbol.

2. Wählen Sie den “Einstellungen”-Registerreiter.

3. Klicken Sie auf die “Erweitert...”-Schaltäche.

Falls der Projektor weiterhin nicht das ganze Bild anzeigt,
muss auch die Einstellung des verwendeten Monitors geändert
werden. Folgen Sie hierzu den nachstehenden Schritten.

4. Stellen Sie sicher, dass die Auösungseinstellung 1400 x 1050

oder weniger beträgt.

Fehlerbehebung

Falls Probleme mit dem Projektor auftreten, beziehen Sie sich
bitte auf folgende Information. Wenden Sie sich bitte an Ihren
Händler oder das nächstgelegene Kundendienstzentrum, wenn
ein Problem sich nicht beseitigen lässt. (Siehe Seite 40 für

Details)

Deutsch

33

Anhang

5. Wählen Sie die “Ändern”-Schaltäche auf der “Monitor”-Regis­terkarte.

6. Klicken Sie auf “Alle Hardwarekomponenten dieser Gerätek

-

lasse”. Wählen Sie im Feld “Hersteller” die Option “Standard-

monitortypen” und dann die benötigte Auösung aus dem

“Modelle”-Feld aus.



Bei Verwendung eines Notebooks:

1. Führen Sie zuerst die oben beschriebenen Schritte zur Einstel

-

lung der Auösung des Computers aus.

2. Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B. auf
[Fn]+[F4] drücken.



Wenn Sie Probleme bei der Änderung der Auösung haben oder

das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive
des Projektors neu starten.

Problem: Der Bildschirm des Notebooks oder PowerBook­Computers zeigt die Präsentation nicht an.



Bei Verwendung eines Notebook-PCs:

Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm,
wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den
Notebook-Bildschirm aktivieren, erfahren Sie von der Dokumenta

-

tion Ihres Notebooks.

Problem: Das Bild wackelt oder immert.



Korrigieren Sie das Bild über die Funktion “Phase”. (siehe Seite 22)



Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

Problem: Das Bild hat einen senkrechten immernden Streifen.



Ändern Sie die “Frequenz”-Einstellung. (siehe Seite 22)



Überprüfen Sie den Anzeigemodus der Grakkarte und ändern Sie

ihn gegebenenfalls in einen mit diesem Gerät kompatiblen Modus.

Problem: Das Bild ist unscharf.



Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.

Compaq=> [Fn]+[F4]
Dell => [Fn]+[F8]
Gateway=> [Fn]+[F4]
IBM=> [Fn]+[F7]
Mac Apple:

System Preference-->Display-->Arrangement-->Mirror
display

Hewlett

=> [Fn]+[F4]

Packard
NEC=> [Fn]+[F3]
Toshiba => [Fn]+[F5]

34

Deutsch

Anhang



Stellen Sie sicher, dass der Projektionsbildschirm mindestens 1,2 m

(3,9 ft) und maximal 12,0 m (39,4 ft) von dem Projektor entfernt ist.
(siehe Seite 15)

Problem: Das Bild ist bei einer 16:9 DVD-Wiedergabe zu lang
gestreckt.

Der Projektor erkennt automatisch die 16:9 DVD-Signale und stellt das
neue Bildformat von 4:3 als Standardformat ein.

Wenn das Bild auch dann noch verzerrt ist, müssen Sie wie folgend
das Seitenverhältnis ändern.



Bitte wählen Sie das Seitenverhältnis von 4:3 auf Ihrem DVD Player

aus, wenn Sie eine 16:9-DVD abspielen.



Wenn sich auf dem DVD Player das Seitenverhältnis von 4:3 nicht
einstellen lässt, wählen Sie bitte auf dem Projektor das 4:3-Seiten

-

verhältnis aus dem OSD-Menü aus.

Problem: Das Bild ist falsch herum.



Wählen Sie “Kontrolle” --> “Projektion” im OSD-Menü und ändern

die Projektionsrichtung. (siehe Seite 27)

Problem: Die Lampe erlischt oder macht einen Knall.



Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die

Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich
das Gerät nicht mehr einschalten, bis das Lampenmodul aus­gewechselt ist. Folgen Sie den Anweisungen im Abschnitt “Aus­wechseln der Lampe”, um die Lampe auszuwechseln. (siehe Seite

36)

Problem: LED-Meldungen

Ständig leuchtend =>
Kein Licht =>

Meldung

Power-LED

Temp-LED Lamp-LED

(Grün) (Rot)

Standby (Netzkabel ang­eschlossen)

Aufwärmen Blinkend

Normalmodus

Abkühlung Blinkend

Fehler (Lampe versagt)

Fehler (Gebläse versagt) Blinkend

Fehler (Überhitzt)

Deutsch

35

Anhang

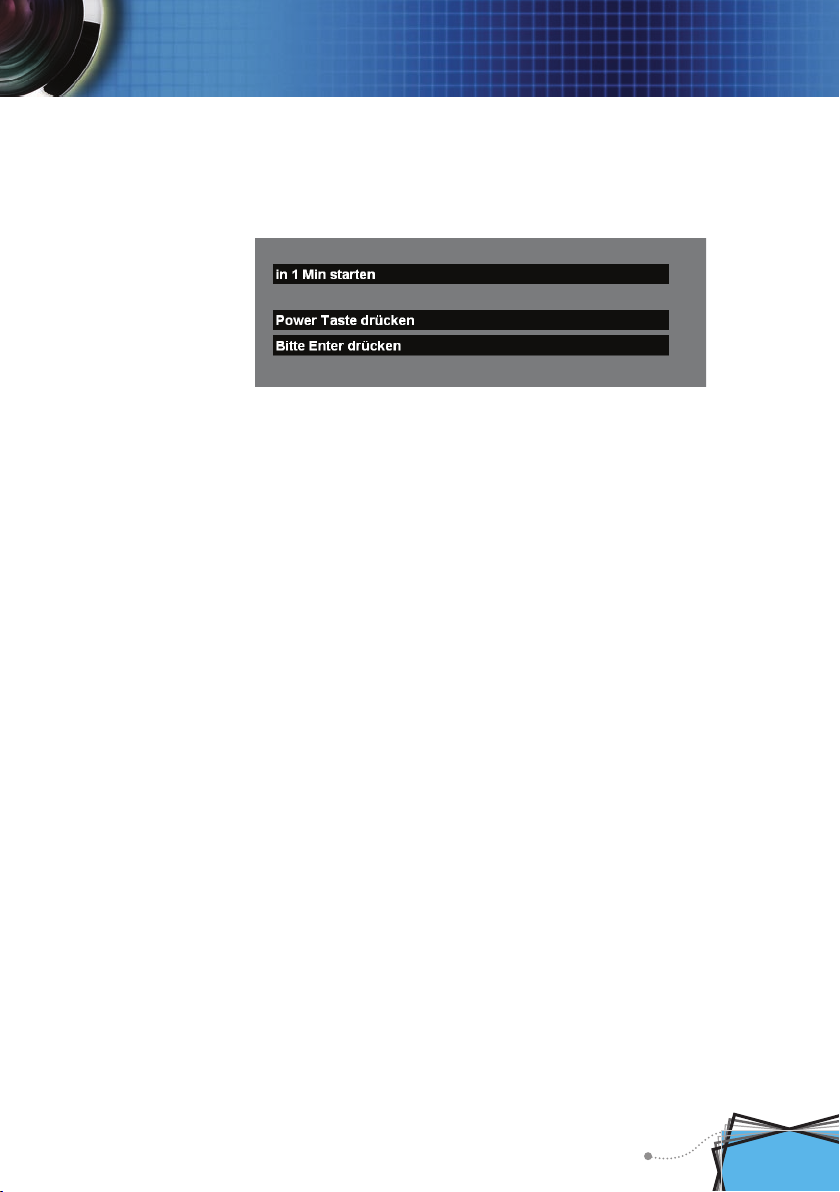

Problem: Warnmeldungen



Gebläse versagt:



Temperatur zu hoch:



Ausschalten:

 Die Lampe auswechseln:

36

Deutsch

Anhang

Auswechseln der Lampe

Der Projektor erkennt automatisch die Lebensdauer der Lampe.
Die folgende Warnmeldung wird u.U. angezeigt:

Wechseln Sie bitte schnellstmöglich die Lampe aus, wenn Sie
diese Meldung sehen. Stellen Sie sicher, dass sich der Projek­tor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die
Lampe auswechseln.

Warnung: Das
Lampenfach ist heiß!
Lassen Sie das Gerät für
30 Minuten abkühlen,
bevor Sie die Lampe
auswechseln!

Warnung: Achten
Sie darauf, dass Sie
weder das Lampen­modul fallen lassen
noch die Birne anfas­sen, um Verletzungen
zu vermeiden. Die
Birne kann zerbre­chen und Verletzungen
verursachen, wenn das
Lampenmodul herun­terfällt.

So wechseln Sie die Lampe aus:

1. Schalten Sie den Projektor aus, indem Sie auf “Power/Standby”
drücken.

2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.

3. Trennen Sie das Gerät vom Stromnetz.

4. Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben
am Deckel.



5. Drücken und nehmen Sie den Deckel ab.



6. Entfernen Sie die zwei Schrauben am Lampenmodul.



7. Ziehen Sie das Lampenmodul heraus.



Gehen Sie in umgekehrter Reihenfolge vor, um das neue Lam­penmodul einzusetzen.

3

4

1

2

5

Deutsch

37

Anhang

Anmerkung : “*” kom­primiertes Computer­bild.

Kompatibilitätsmodi

Modus Auösung

(ANALOG) (DIGITAL)

V.Frequenz

(Hz)

H.Frequenz

(kHz)

V.Frequenz

(Hz)

H.Frequenz

(kHz)

VESA VGA 640 x 350

70 31,5 70 31,5

VESA VGA 640 x 350 85 37,9 85 37,9

VESA VGA 640 x 400 85 37,9 85 37,9

VESA VGA 640 x 480 60 31,5 60 31,5

VESA VGA 640 x 480 72 37,9 72 37,9

VESA VGA 640 x 480 75 37,5 75 37,5

VESA VGA 640 x 480 85 43,3 85 43,3

VESA VGA 720 x 400 70 31,5 70 31,5

VESA VGA 720 x 400 85 37,9 85 37,9

VESA SVGA 800 x 600 56 35,2 56 35,2

VESA SVGA 800 x 600 60 37,9 60 37,9

VESA SVGA 800 x 600 72 48,1 72 48,1

VESA SVGA 800 x 600 75 46,9 75 46,9

VESA SVGA 800 x 600 85 53,7 85 53,7

VESA XGA 1024 x 768 60 48,4 60 48,4

VESA XGA 1024 x 768 70 56,5 70 56,5

VESA XGA 1024 x 768 75 60,0 75 60,0

VESA XGA 1024 x 768 85 68,7 85 68,7

* VESA SXGA 1152 x 864 70 63,8 70 63,8

* VESA SXGA 1152 x 864 75 67,5 75 67,5

* VESA SXGA 1152 x 864 85 77,1 85 77,1

* VESA SXGA 1280 x 1024 60 63,98 60 63,98

* VESA SXGA 1280 x 1024 75 79,98 75 79,98

* VESA SXGA+ 1400 x 1050 60 63,98 60 63,98

MAC LC 13” 640 x 480 66,66 34,98 *** ***

MAC II 13” 640 x 480 66,68 35 *** ***

MAC 16” 832 x 624 74,55 49,725 *** ***

MAC 19” 1024 x 768 75 60,24 *** ***

* MAC 1152 x 870 75,06 68,68 *** ***

MAC G4 640 x 480 60 31,35 *** ***

i MAC DV 1024 x 768 75 60 *** ***

* i MAC DV 1152 x 870 75 68,49 *** ***

* i MAC DV 1280 x 960 60 60 *** ***

38

Deutsch

Anhang

VGA-Eingangsanschluss

RS232 Befehle

Pol-Nr. Name

E/A (Vom Projek

-

tor aus gesehen)

1

TXD

AUS

2 RXD EIN

3 ERDE __

Pol-Nr. Funktion

1

R(ROT)/Cr

2

G(GRÜN)/Y

3 B(BLAU)/Cb

4 NC

5 ERDE

6 ERDE

7 ERDE

8 ERDE

9 DDC 5V

10 HOT_DET

11 Keine Verbindung

12 DDC Daten

13 HS/CS

14 VS

15 DDC-Takt

12345

678910

1112131415

1

2

3

RS232-Anschluss

Deutsch

39

Anhang

Nehmen Sie bitte

zur Kenntnis, dass die
Garantie keine Schäden
durch falsche Installa­tion abdeckt.

Deckenmontage

1. Bitte verwenden Sie unser Deckenmontageset zur Installa­tion, um Schäden an dem Projektor zu vermeiden.

2. Möchten Sie ein Deckenmontageset von einem anderen
Anbieter verwenden, dann achten Sie bitte darauf, dass die
Befestigungsschrauben den folgenden Angaben entspre-

chen:



Schraubentyp: M3



Maximale Schraubenlänge: 10mm



Mindestschraubenlänge: 8mm

Warnung:

1. Wenn Sie ein
Montageset von einem
anderen Hersteller
kaufen, achten Sie bitte
darauf, dass ein Ab­stand von mindestens
10 cm zwischen dem
Boden des Projektors
und der Decke einge­halten wird.

2. Vermeiden Sie es den
Projektor in der Nähe
von Wärmequellen wie
z.B. Klimaanlagen und
Heizkörpern zu stel­len. Andernfalls kann
das Gerät überhitzen,
was zum automa­tischen Ausschalten des
Gerätes führt.

67.55

602.5/402.5

50.05

55.00

50.30

110.00

73.46

82.30

Max./Min.

215.21

40

Deutsch

Anhang

Optoma weltweite Niederlassungen

Wenden Sie sich bitte an die nächste Niederlassung für einen

Kundendienst oder zur Unterstützung.

USA

715 Sycamore Drive Tel : [phone]
Milpitas, CA 95035, USA Fax: [phone]
www.optomausa.com Service : [e-mail]

Kanada

120 West Beaver Creek Road Unit #9
Richmond Hill, ON L4B 1L2, Canada
Tel : [phone] Fax: [phone]
www.optoma.com

Europa

42 Caxton Way, The Watford Business Park
Watford, Hertfordshire, WD18 8QZ, UK
Tel : [phone] Fax: [phone]
www.optomaeurope.com
Service Tel : [phone] Service : [e-mail]

Taiwan

5F., No. 108, Minchiuan Rd. Tel : [phone]
Shindian City, Taipei Taiwan 231, Fax: [phone]
R.O.C. www.optoma.com.tw
Service : [e-mail] asia.optoma.com

Hong Kong

Rm. 2507, 25/F., China United Plaza,
No. 1008 Tai Nan West St., Kowloon, H.K.
Tel : [phone] Fax: [phone]
www.optoma.com.hk

China

5F, No. 1205, Kaixuan Rd., Tel : [phone]
Changning District Fax: [phone]
Shanghai, 200052, China www.optoma.com.cn

Südamerika

715 Sycamore Drive Tel : [phone]
Milpitas, CA 95035, USA Fax: [phone]
www.optoma.com.br www.optoma.com.mx
