Optoma DX733 User Manual [fi]

Regulation & safety notices

This appendix lists the general notices of your Projector.

FCC notice

This device has been tested and found to comply with the limits for a Class B digital

device pursuant to Part 15 of the FCC rules. These limits are designed to provide rea-

sonable protection against harmful interference in a residential installation. This de-

vice generates, uses, and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio

communications.

However, there is no guarantee that interference will not occur in a particular instal-

lation. If this device does cause harmful interference to radio or television reception,

which can be determined by turning the device off and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

which the receiver is connected.

help.

Notice: Shielded cables

All connections to other computing devices must be made using shielded cables to

maintain compliance with FCC regulations.

Changes or modifi cations not expressly approved by the manufacturer could void

the user’s authority, which is granted by the Federal Communications Commission,

to operate this computer.

This device complies with Part 15 of the FCC Rules. Operation is subject to the fol-

lowing two conditions:

1. this device may not cause harmful interference, and

2.

this device must accept any interference received, in

cluding interference that

may cause undesired operation.

Notice: Canadian users

This Class B digital apparatus complies with Canadian ICES-003.

Remarque à l’intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Declaration of Conformity for EU countries

EMC Direc

tive 89/336/EEC (including amendments)

Low Voltage Directive 73/23/EEC (amended by 93/68/EEC)

R & TTE Directive 1999/EC (if product has RF function)

Suomi

1

Sisältö

Sisältö........................................................................................................... 1

Käyttöhuomautus .........................................................................................2

Varotoimet ............................................................................................................2

Esittely .......................................................................................................... 4

Toiminnot ..............................................................................................................4

Pakkaus ................................................................................................................5

Tuotekuvaus .........................................................................................................6

Pääyksikkö ..................................................................................................................... 6

Ohjauspaneeli ................................................................................................................7

Liitäntäportit ...................................................................................................................8

Kaukosäädin hiiritoiminnolla ja laser-osoittimella

...........................................................9

Asennus .....................................................................................................10

Projektorin liittäminen .........................................................................................10

Liittäminen tietokoneeseen/Notebookiin ......................................................................10

Videon liittäminen

......................................................................................................... 11

Projektorin kytkeminen päälle/pois päältä ..........................................................12

Projektorin kytkeminen päälle ......................................................................................12

Projektorin kytkeminen pois päältä

..............................................................................13

Varoitusvalo .................................................................................................................13

Heijastetun kuvan säätäminen ...........................................................................14

Heijastetun kuvan korkeuden säätäminen ...................................................................14

Heijastetun kuvan zoomaus/tarkentaminen

.................................................................15

Heijastetun kuvan koon säätäminen

............................................................................15

Käyttäjän ohjaimet ...................................................................................... 16

Ohjauspaneeli ja kaukosäädin............................................................................16

Näyttövalikot .......................................................................................................18

Käyttö .......................................................................................................................... 18

Valikko ..........................................................................................................................19

Kuva 1

......................................................................................................................... 20

Kuva 2

......................................................................................................................... 22

Väriasetukset ...............................................................................................................24

Language .....................................................................................................................26

Asetukset .....................................................................................................................27

Lampun asetukset

........................................................................................................30

Liitteet ......................................................................................................... 32

Vianetsintä ..........................................................................................................32

Lampun vaihtaminen

..........................................................................................36

Yhteensopivuustilat ............................................................................................37

RS232 Komennot

...............................................................................................38

Kattoasennus......................................................................................................39

Optoman maailmanlaajuiset toimistot

.................................................................40

2

Suomi

Käyttöhuomautus

Varotoimet

Noudata tässä käyttöoppaassa suositeltuja varoituksia, varoto­imia ja huoltotoimenpiteitä laitteen eliniän pidentämiseksi.

Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä.

Kirkas valo saattaa vahingoittaa silmiäsi.

Varoitus- Älä altista tätä tuotetta sateelle tai kosteudelle pi-

enentääksesi tulipalon tai sähköiskun vaaraa.

Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa säh-

köiskun.

Varoitus- Anna laitteen jäähtyä ennen lampun vaihtamista ja

noudata sitten lampunvaihto-ohjeita.

Varoitus- Tämä tuote ilmoittaa, kun lamppu on syytä vaihtaa.

Vaihda lamppu, kun saat varoitusviestejä.

Varoitus- Vaihdettuasi lampun, palauta ”Nollaa lampputun-

nit”-toiminto näyttövalikon kohdassa ”Lampun
asetukset”(ks. sivu 30).

Varoitus- Kääntäessäsi projektorin pois päältä, varmista että sen

jäähdytyskierto on suoritettu ennen virran katkaisemi­sta.

Varoitus- Käynnistä ensin projektori ja vasta sitten signaalin-

lähteet.

Varoitus- Linssinsuojus ei saa olla päällä projektorin ollessa

toiminnassa.

Varoitus- Kun lampun toiminta päättyy, se samuuu ja siitä

kuuluu äänekäs poksahdus. Jos näin tapahtuu, laite ei
käynnisty ennen kuin lamppu on vaihdettu. Vaihtaes­sasi lampun, seuraa kohdassa ”Lampun vaihtaminen”
annettuja ohjeita. (ks. sivu 36)

Suomi

3

Käyttöhuomautus

Tee näin:

Käännä laite pois päältä ennen sen puhdistamista.
Puhdista laitteen ulkokuori miedolla puhdistusaineella kostu-

tetulla, pehmeällä liinalla.

Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään

aikaan.

Älä tee tätä:

Älä tuki laitteen ilmankiertoaukkoja.
Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita,

vahoja tai liuottimia.

Älä käytä seuraavanlaisissa olosuhteissa:

- äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä.

- pölyisessä tai likaisessa ympäristössä.

- voimakkaita magneettikenttiä muodostavien laitteiden lähei

-

syydessä.

- suorassa auringonvalossa.

4

Suomi

Esittely

Toiminnot

Kiitos, kun valitsit Optoma-projektorin. Tämä tuote on XGA
single chip 0,55” DLP® -projektori. Laitteen eriomaisia toim­intoja ovat:

 True XGA, 1024 x 768 osoitettavaa pikseliä

 Texas Instruments Single chip DLP® -teknologia

 NTSC/NTSC 4,43/PAL/PAL-M/PAL-N/SECAM jaH-

DTV yhteensopiva (480i/p, 576i/p, 720p, 1080i)

 Multi-Auto-toiminnot: Automaattinen havaitseminen,

automaattinen säätöjen tallennus

 Infrapuna-kaukosäädin laserosoittimella

 Käyttäjäystävällinen, monikielinen näyttövalikko

 Digitaalinen kuvan muodon korjaus ja korkealaatuinen

koko ruudun näyttö

 Käyttäjäystävällinen ohjauspaneeli

 Yksi sisäänrakennettu kaiutin ja 2 W vahvistin

 SXGA+, SXGA-pakkaus ja SVGA, VGA-koonhallinta

 Mac-yhteensopiva

 DVI tuki (HDCP-sopiva)

Suomi

5

Esittely

Virtajohto 1,8 m VGA-kaapeli 1,8 m

Langaton kaukosäädin

Komposiittivideokaapeli

1,8 m

Projektori linssinsuojuk

-

sella

Pakkaus

Projektoripakkauksessa on mukana kaikki alla kuvatut osat.
Tarkista,että laitteesi sisältää kaikki osat. Ota heti yhteys
jälleenmyyjään, jos huomaat jonkin osan puuttuvan.

Asiakirjat:



Käyttöopas



Pika-aloituskortti



Takuukortti



Vianetsintäopas

Kantolaukku

Maakohtaisten

sovellusten vuoksi
pakkauksissa saat­taa olla eri lisälait­teita.

2 x AA paristo

RS232-kaapeli 1,8 m

6

Suomi

Esittely

1. Ohjauspaneeli

2. Zoomin vipu

3. Pistoke

4. Tarkennusrengas

5. Nostojalka

6. Nostopainike

7. Infrapunavastaanotin

8. Kallistuman säätöjalka

9. Liitäntäportit

Pääyksikkö

Tuotekuvaus

1 2

9

8

2

1

8

7

3

4

6 5

Suomi

7

Esittely

Ohjauspaneeli

1. Virran/valmiustila LED

2. Lämpötilan LED-valo

3. Lampun LED-valo

4. Enter

5. Valikko (Päälle/Pois)

6. Lähteen valinta

7. Näppäimet +/-

8. Re-Sync

9. Nelisuuntaiset valintanäppäimet

10. Virta/Valmiustila

10

9

2

85

1

3

7

647

8

Suomi

Esittely

Liitäntäportit

1. DVI-D-tuloliitin (PC Digital-/HDTV-/HDCP-tulo)

2. VGA-tulo SCART -liitin (PC analoginen signaali-/HD-/
komponenttivideotuloliitin)

3. Audiotuloliitin

4. S-Videotuloliitin

5. Komposiittivideotuloliitin

6. Monitorin ketjutuslähtöliitin

7. RS232-liitin

8. VGA-tuloliitin (PC analoginen signaali-/HD-/komponent­tivideotulo)

9. Audiolähtökaapeli

10. KensingtonTM Lock Port

764

10

2 53

9

81

8

Suomi

9

Esittely

Kaukosäädin hiiritoiminnolla ja laser­osoittimella

1. Pysäytys

2. Äänenvoimakkuus +/-

3. Virta

4. Re-Sync

5. Esitysmoodi

6. Näppäimet +/-

7. Nelisuuntaiset valint­anäppäimet ja numer­onäppäimet (0-3)

8. Laser-painike

9. AV-vaimennin

10. Laaja-tila

11. Zoomaus sisään/ulos

12. Enter

13. Valikko

14. VGA1-lähde

15. VGA1-lähde

16. Numeropainikkeet (4-

9)

17. Lähteen lukitus

18. DVI-lähde

19. Pyyhi

20. S-Videolähde

21. Komposiittivideolähde

3

5

4

1913

10

9

8

7

11

6

1 2

12

15

14

21

20

17 18

16

10

Suomi

Asennus

Projektorin liittäminen

Maakohtaisten

sovellusten vuoksi
pakkauksissa saat­taa olla eri lisälait­teita.

1.................................................................................................................. Virtajohto

2........................................................................................................... RS232-kaapeli

3.....................................................................................................Audiotulokaapeli

4...................................................................................................VGA-VGA-kaapeli

5..................................................................................................... DVI-DVI-Kaapeli

6...................................................................................................Audiolähtökaapeli

Liittäminen tietokoneeseen/Notebookiin

1

3 2

6

5 4

VGA

Audiolähtöliitäntä (aktiivikaiuttimet)

RS232

Suomi

11

Asennus

Videon liittäminen

Maakohtaisten

sovellusten vuoksi
pakkauksissa saat­taa olla eri lisälait­teita.

1.................................................................................................................. Virtajohto

2........................................................................................ Komposiittivideokaapeli

3............................................................................................................ S-Videolähde

4................................................................................ SCART VGA/S-Videosovitin

5.....................................................................................................Audiotulokaapeli

6.......................................................................... RCA-komponenttikaapeli YPbPr

7...................................................................................................VGA-VGA-kaapeli

8.....................................................VGA - 3 RCA -komponentti/HDTV-adapteri

9...................................................................................................Audiolähtökaapeli

1

2

3

S-Videolähde

Videolähtöliitäntä

DVD-soitin, TV-sovitin,

HDTV-vastaanotin

5

7

Audiolähtöliitäntä
(aktiivikaiuttimet)

6

8

9

4

3

12

Suomi

Asennus

Projektorin kytkeminen päälle

1. Poista linssinsuojus. 

2. Varmista, että virtajohto ja signaalikaapeli on liitetty kun­nolla. Virta-LED loistaa punaisena.

3. Sytytä lamppu painamalla ”Virta/Valmiustila”-painiketta.
Virran LED-valo muuttuu vihreäksi.

4. Käynnistä lähde (tietokone, kannettava tietokone, videolaite,
jne.). Projektori löytää lähteen automaattisesti kohdassa
“Asetukset”-valikko; tarkista, että “Lähteen lukitus” on
asetettu tilaan ”Pois”.

Jos näytössä näkyy viesti ”Ei signaalia”, varmista, että sig-

naalikaapelit on liitetty kunnolla.

Voit tuoda esiin testikuvan ”AV-vaimennin”-painikkeella

ja valita sen jälkeen tarkasteltavaksi -painikkeella mallin,
jota voi asetella neljältä sivulta, sekä säätää aluetta ja tarken­nusta.

Jos yhdistät samanaikaisesti useita lähteitä, käytä vaihtamis-

een ohjauspaneelin “Lähde”-painiketta tai kaukosäätimen
suoraa “Lähde”-painiketta.

Projektorin kytkeminen päälle/pois
päältä

Käynnistä ensin

projektori ja vasta
sitten signaalin­lähteet.

Linssinsuojus

21

Virta/Valmiustila

Tekstimalli

Suomi

13

Asennus

Varoitusvalo

 Kun “TEMP”-ilmaisin muuttuu punaiseksi, projektori on

ylikuumentunut. Projektori kytkeytyy automaattisesti pois
päältä.

 Kun “LAMP”-ilmaisin muuttuu punaiseksi, lampussa on

vikaa. Käännä projektori pois päältä ja irrota virtajohto pis­tokkeesta, ota sitten yhteyttä jälleenmyyjään tai paikalliseen
huoltokeskukseemme. Ks. sivu 40.

 Kun “LAMP”-ilmaisin vilkkuu punaisena, tuulettimessa on

vikaa. Käännä projektori pois päältä ja irrota virtajohto pis­tokkeesta, ota sitten yhteyttä jälleenmyyjään tai paikalliseen
huoltokeskukseemme. Ks. sivu 40.

Projektorin kytkeminen pois päältä

1. Paina “Virta/Valmiustila”-painiketta sammuttaaksesi lam­pun, jolloin näytölle tulee viesti.

Paina ”Virta/Valmiustila”-painiketta uudelleen, muutoin

viesti poistuu 5 sekunnin kuluessa.

2. Jäähdytystuulettimien toiminta jatkuu noin 30 sekunnin
ajan ja Virta-LED vilkkuu punaisena. Kun Virta-LED ei enää
vilku, projektori on siirtynyt valmiustilaan.

Paina valmiustilassa ”Virta/Valmiustila”-näppäintä käyn-

nistääksesi projektorin uudelleen.

3. Irrota virtajohto virtalähteessä ja projektorista.

4. Älä käynnistä projektoria heti sen päältä kytkemisen jälkeen.

14

Suomi

Asennus

Heijastetun kuvan säätäminen

Heijastetun kuvan korkeuden säätäminen

Nostojalka

Nostopainike

Tämä projektori on varustettu kuvan korkeuden säädön mah­dollistavalla säätöjalalla.

Kuvan nostaminen:

1. Paina nostopainiketta .

2. Nosta kuva haluttuun korkeuskulmaan , vapauta sitten

painike lukitaksesi nostojalan tähän asentoon.

3. Käytä jalan ruuvia  kuvan kulman hienosäätöön.

Laskeaksesi kuvaa:

1. Paina nostopainiketta.

2. Laske kuvaa ja vapauta sitten painike lukitaksesi nostoja­lan tähän asentoon.

3. Käytä jalan ruuvia  kuvan kulman hienosäätöön.

1

Kallistuman säätöjalka

23

Suomi

15

Asennus

69,3"

(176,1cm)

115,6"

(293,5cm)

184,9"

(469,6cm)

231,1"

(587,0cm)

277,3"

(704,4cm)

30,5"

(77,5cm)

76,2"

(193,6cm)

127,1"

(322,7cm)

203,3"

(516,3cm)

254,1"

(645,4cm)

304,9"

(774,5cm)

3,9'

(1,2m)

39,4'(12,0m)

32,8'(10,0m)

26,2'(8,0m)

16,4'(5,0m)

9,8'(3,0m)

27,7"

(70,4cm)

Width

Height

D

i

a

g

o

n

a

l

Hd

Tarkennusrengas

Zoomin vipu

Heijastetun kuvan zoomaus/tarkentaminen

Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna
kuva kiertämällä tarkennusrengasta, kunnes kuva on selvä.
Projektorin tarkkuusalue on 1,2-12,0 metriä.

Heijastetun kuvan koon säätäminen

Tämä kaavio on tarkoitettu vain viitteeksi käyttäjälle.

Näyttö

(Diago-

naalinen)

Maks.

30,5”(77,5cm) 76,2”(193,6cm) 127,1”(322,7cm) 203,3”(516,3cm) 254,1”(645,4cm) 304,9”(774,5cm)

Min.

27,7”(70,4cm) 69,3”(176,1cm) 115,6”(293,5cm) 184,9”(469,6cm) 231,1”(587,0cm) 277,3”(704,4cm)

Näytön

koko

Maks.

(WxH)

24,4”x 18,3”

62,0 x 46,5cm

61,0” x 45,7”

154,9 x 116,2cm

101,7” x 76,3”

258,2 x 193,6cm

162,6” x 122”

413,0 x 309,8cm

203,3” x 152,5”

516,3 x 387,2cm

243,9” x 182,9”
619,6 x 464,7cm

Min.

22,2” x 16,6”

56,3 x 42,2cm

55,4” x 41,6”

140,9 x 105,7cm

92,5” x 69,4”

234,8 x 176,1cm

147,9” x 110,9”
375,7 x 281,8cm

184,9” x 138,7”

469,6 x 352,2cm

221,8” x 166,4”
563,5 x 422,6cm

Hd

Maks.

2,75” (7,0cm) 6,86” (17,4cm) 11,44” (29,0cm) 18,30” (46,5cm) 22,87” (58,1cm) 27,44” (69,7cm)

Min.

2,49” (6,3cm) 6,24” (15,9cm) 10,40” (26,4cm) 16,64” (42,3cm) 20,80” (52,8cm) 24,96” (63,4cm)

Etäisyys

3,9’ (1,2m) 9,8’ (3,0m) 16,4’ (5,0m) 26,2’ (8,0m) 32,8’ (10,0m) 39,4’ (12,0m)

16

Suomi

Käyttäjän ohjaimet

Ohjauspaneeli ja kaukosäädin

Toimintoja voidaan ohjata kahdella tavalla: Kaukosäätimellä ja
ohjauspaneelilla.

Ohjauspaneelin käyttö

Power/Stand­by (Virta/Val­miustila)

Ks. osiota “Projektorin virran kääntäminen
päälle/pois päältä” sivuilla 12-13.

Source
(Lähde)

Valitse tulosignaali painamalla “Lähde”.

Menu
(Valikko)

Kääntää valikon Päälle ja Pois päältä.

Nelisuuntaiset
valintanäppäi­met

Käytä siirtymiseen valikoissa.

Enter

Vahvista valinta.

Kuvan­muodonkor­jaus

Säätää kallistuman aiheuttamaa kuvahäiriötä
(±16 astetta).

Re-Sync

Synkronoi projektorin automaattisesti vasta­amaan lähdesignaalia.

Suomi

17

Käyttäjän ohjaimet

Kaukosäätimen käyttö

Virta

Ks. osiota “Projektorin virran kääntäminen
päälle/pois päältä” sivuilla 12-13.

Re-Sync

Synkronoi projektorin automaattisesti vasta­amaan lähdesignaalia.

Keystone (Ku­vanmuodon­korjaus)

Säätää kallistuman aiheuttamaa kuvahäiriötä
(±16 astetta).

Laser-

painike

Suuntaa kaukosäädin näyttöä kohti ja paina
painiketta laserosoittimen aktivoimiseksi.

AV Mute (AV
vaimennin)

Kääntää videon ja audion pois päältä hetkellises­ti. Paina tätä painiketta uudelleen vapauttaaksesi
lukituksen.

Volume (Ään­envoimak­kuus) +/-

Lisää/vähentää kaiuttimen äänenvoimakkuutta.

Freeze
(Pysäytys)

Paina “Pysäytys”, kun haluat pysäyttää kuvan.
Paina tätä painiketta uudelleen vapauttaaksesi
lukituksen.

Display Mode
(Esitysmoodi)

Valitse esitysmoodiksi PC, valokuva (Photo),
elokuva (Movie), sRGB tai käyttäjä (User).

Wide (Leveä)

Kiinnitä 16:9 näytöksi.

Zoom In (Zo­omaus sisään)

Zoomaus sisään suurentaa kuvaa.

Zoom Out
(Zoomaus ulos)

Zoomaus ulos pienentää kuvaa.

Nelisuuntaiset
valintanäppäi­met

Käytä siirtymiseen valikoissa.

Menu
(Valikko)

Näyttää tai poistuu projektorin näyttövalikoista.

Clear (Pyyhi)

Pyyhi valinta.

Enter

Vahvista valinta.

Source Lock
(Lähteen luki­tus)

Valitse kaikkien porttien automaattinen havait­seminen tai lukitse kyseinen liitinportti. (Ks.
lisätietoja sivu 27)

Video

Valitse komposiittivideolähde.

S-Video

Valitse S-videolähde.

VGA1

Valitse ensisijainen VGA-In tai SCART-lähde.

VGA2

Valitse toissijainen VGA-In lähde.

DVI

Valitse DVI-D-lähde.

18

Suomi

Käyttäjän ohjaimet

Projektorissa on monikielisiä näyttövalikkoja, joiden avullavoit
säätää kuvia ja muuttaa useita asetuksia. Projektori löytää läh-

teen automaattisesti.

Käyttö

1. Avaa OSD-valikko painamalla “Valikko” kaukosäätimellä tai

ohjauspaneelissa.

2. Kun OSD-näyttö tulee näkyviin, paina -näppäimiä valitaksesi

jonkin päävalikon kohdista. Tehdessäsi valinnan tietyllä sivulla,
paina

-näppäintä päästäksesi alavalikkoon.

3. Valitse haluamasi kohta -näppäimillä ja säädä sitten asetuk-

sia

-näppäimellä.

4. Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä

kuvatulla tavalla.

5. Paina “Valikko” vahvistaaksesi valinnan, jolloin päävalikko palau-

tuu näytölle.

6. Poistu painamalla “Valikko”-painiketta uudelleen. Näyttövalikko

sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti.

Näyttövalikot

Päävalikko

Alavalikko

Asetus

Suomi

19

Käyttäjän ohjaimet

Valikko

20

Suomi

Käyttäjän ohjaimet

Esitysmoodi

Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuk­sia.



PC: Tietokone tai Notebook. (kirkkain kuva)



Photo: Optimaalinen väri ja kirkkaus.



Movie: Kotiteatteri.



sRGB: Standardi PC-väri. (paras värintoisto)



User: Muista käyttäjän asetukset.

Kirkkaus

Säädä kuvan kirkkautta.



Paina tummentaaksesi kuvaa.



Paina valaistaksesi kuvaa.

Kontrasti

Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien
välistä suhdetta. Kontrastin säätäminen muuttaa valkoisen ja mus­tan määrää kuvassa.



Paina vähentääksesi kontrastia.



Paina lisätäksesi kontrastia.

Valkoisen painotus

Käytä valkoisen painotuksen hallintaa asettaaksesi DMD chipin
valkoisen painotustaso. 0 on minimaalinen piikitys ja 10 tarkoittaa
maksimaalista piikitystä. Jos haluat kirkkaamman kuvan, säädä
maksimiasetusta kohti. Saadaksesi pehmeän ja luonnolisen kuvan,

säädä minimiasetusta kohti.

Kuva 1

Suomi

21

Käyttäjän ohjaimet

Värilämpötila

Säätää värilämpötilaa. Korkeammissa lämpötiloissa näytön kuvan
äyttää kylmemmältä ja alhaisimmissa lämpötiloissa lämpimäm­mältä. Kullakin esitysmoodilla on oma värilämpötilansa ja ne
voidaan tallentaa käyttäjän valintaan. Esimerkki:

Kun säädät väriasetuskohtaa, värilämpötila asetetaan automaat

­tisesti tilaan ”Käyttäjä” (User), ja tämä asetettu ”Käyttäjä (User) on
sama kaikissa esitysmoodeissa. (Katso lisätietoja osiosta ”Väria­setukset”).

Värikylläisyys

Säätää videokuvan mustavalkoisesta täysvärikuvaan.



Paina vähentääksesi kuvan saturaatioarvoa.



Paina lisätäksesi kuvan saturaatioarvoa.

Terävöitys

Säätää kuvan terävyyttä.



Paina vähentääksesi terävyyttä.



Paina lisätäksesi terävyyttä.

Lomit. pois

Tämä toiminto muuntaa lomitetun videosignaalin progressiiviseksi
signaaliksi.



Päällä: Kytkee automaattisesti päälle lomittamattoman tilan.



Pois: Kytkee lomittamattoman tilan videotilaksi video- tai TV­lähteelle.

Esitysmoodi PC Valokuva

(Photo)

Elokuva
(Movie)

sRGB Käyttäjä

(User)

Värilämpötila sRGB Matala Käyttäjä

(User)

Korkea Keski

”Värikylläisyys”- ja

”Lomit. pois”­toiminnot ovat
tuettuja vain Video­tilassa.

.

22

Suomi

Käyttäjän ohjaimet

Taajuus

“Taajuus“ muuttaa näytön taajutta niin, että se vastaa tietokoneesi
graikkakortin taajuutta. Jos kuva on epävakaa, käytä tätä toim­intoa sen korjaamiseen.

Vaihe

“Vaihe” synkronoi näytön signaaliajastuksen graikkakortin kans­sa. Jos kuva on epävakaa, käytä tätä toimintoa sen korjaamiseen.

Vaakasijainti (Vaakasuora asento)



Paina siirtääksesi kuvaa vasemmalle.



Paina siirtääksesi kuvaa oikealle.

Pystysijainti (Pystysuora asento)



Paina siirtääksesi kuvaa alas.



Paina siirtääksesi kuvaa ylös.

Gammakorjaus

Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty
parhaan kuvanlaadun saavuttamiseksi.

Kuvasuhde

Säädä muotosuhde tämän toiminnon avulla.



4:3 : Lähde sovitetaan näytön kokoiseksi.



16:9 : Lähde sovitetaan näytön leveyteen sopivaksi.



LetterBox: Tämä muoto on ei-16x9, letterbox-lähde ja se on
tarkoitettu käyttäjille, jotka käyttävät ulkoista 16x9 linssiä 2.35:1
muotosuhteen näyttämiseksi täydellä resoluutiolla.



Window: 4:3 kuvan ollessa suurempi kuin 16:9 ruutu,
valitse”Window”-tila saadaksesi kuvan mahtumaan näytölle
muuttamatta projektorin etäisyyttä.

Kuva 2

”Taajuus”, ”Vaihe”

”Vaakasijainti” ja
”Pystysijainti”­toiminnot ovat
tuettuja vain tieto­konetilassa.

Suomi

23

Käyttäjän ohjaimet

Pystysiirto (16:9)

Säädä kuvan sijaintia ylös tai alas, kun valitset muotosuhteen 16:9.



Paina siirtääksesi kuvaa alas.



Paina siirtääksesi kuvaa ylös.

Tulosignaali

Näytön ala
Kuvan ala

Näyttöikkuna

Pystysiirto (16:9):

kuvan sijaintia
muutetaan Win­dow-tilassa sen
mukaisesti.

24

Suomi

Käyttäjän ohjaimet

Väriasetukset



Täysi asteikko: Säädä punaista, vihreää ja sinistä väriä kaikille
näytöille.



Vahvista yksittäistä väriä: Säädä punaista, vihreää, sininistä,
keltaista, syaania ja magentaa säätääksesi yksittäisiä värejä lisää.

Väriasetukset

PC

UL M HS


UL M HS

Movie

UL M HS

sRGB

UL M HS

User

UL M HS

polveutua sama

Väriasetukset

Kuvake Väriläm-

pötila

L Matala
M Keski
U Käyttäjä

(User)

S sRGB
H Korkea

Kun säädät väriasetuskohtaa, värilämpötila asetetaan automaat­tisesti tilaan ”Käyttäjä” (User), ja tämä asetettu ”Käyttäjä” (User) on
sama kaikissa esitysmoodeissa. Esimerkki:

+ Punainen- Punainen

Täysi asteikko:

+ Punainen

Vahvista punaista

Suomi

25

Käyttäjän ohjaimet

Erilaiset väriasetukset tallennetaan neljään eri lähderyhmään. Ne
pysyvät kuitenkin samoina samassa lähteessä.

DVI/VGA

komponentti-p (480p/576p/720p/1080i)

komponentti-i (480i/576i)

Video / S-Video

Kun säädämme väriasetuksia, nykyinen värilämpötila tallennetaan,
ennen kuin se kytkeytyy automaattisesti asetukseen ”Käyttäjä”,
koska tallennettu värilämpötila toimii perustana ”Käyttäjä”-asetuk­selle. Esimerkki:

1.) Värilämp. on Keski (Mid)

2.) Käyttäjä luo mielivärinsä, joka perustuu värilämpötila-asetuk­seen ”“Keski” (Mid). Kun käyttäjä kytkee värilämpötilan asetuk

-

seen ”Käyttäjä”, löytyy kuvan värilämpötila läheltä ”Keski” (Mid)

-asetusta.

26

Suomi

Käyttäjän ohjaimet

Language

Language

Valitse monikielinen näyttövalikko (OSD). Käytä näppäimiä tai

valitaksesi halutun kielen.

Paina “Enter” päätääksesi valinnan.

Suomi

27

Käyttäjän ohjaimet

Valikon sijainti

Valitse valikon sijainti näytöllä.

Projisointitapa



Työpöydän etuosa

Tehdasasetus.



Työpöydän takaosa

Valitessasi tämän toiminnon, projektori kääntää kuvan niin, että
voit heijastaa läpikuultavan valkokankaan takana.



Etukatto (Front-Ceiling)

Valitessasi tämän toiminnon, projektori kääntää kuvan ylösalai

-

sin katosta heijastamista varten.



Takakatto (Rear-Ceiling)

Valitessasi tämän toiminnon, projektori kääntää kuvan samanai

­kaisesti sivu- ja pystysuunnassa. Voit heijastaa katosta valkokan­kaan takaa.

Lähteen lukitus



Päällä: Projektori etsii annetun portin.



Pois: Projektori etsii muita signaaleja, jos tämä signaali häviää.

Näppäimistö lukittu



Päällä: Kaikki ohjauspaneelin painikkeet lukkiutuvat. Kun halu­at vapauttaa lukituksen, paina ohjauspaneelin ”Enter”-painiketta
noin 3 sekuntia.



Pois: Ohjauspaneeli on käytössä.

Asetukset

28

Suomi

Käyttäjän ohjaimet

Asetukset

Projektorin tunnus

Mahdollistaa projektorin hallinnan RS232-ohjaimella. Alue 01-99.

Turvallisuus

■ Ensimmäistä kertaa:

1. Paina “Enter” asettaaksesi salasanan.

2. Salasanassa on 4 numeroa, OLETUSARVO on “0000”.

(Ensim-

mäistä kertaa)

3. Valitse salasana kauko-ohjaimen numeronäppäimillä ja vah

-

vista valinta painamalla“Enter”-näppäintä.

■ Muuta salasana:

1. Paina “Enter” antaaksesi vanhan salasanan.

Äänenvoimakkuus



Paina vähentääksesi äänenvoimakkuutta.



Paina lisätäksesi äänenvoimakkuutta.

Keystone (Kuvanmuodon korjaus)

Säätää kallistuman aiheuttamaa kuvahäiriötä. (±16 astetta)

Digitaalinen suurennos



Paina Paina pienentääksesi kuvan kokoa.



Paina Paina suurentaakesi kuvaa näytöllä.

Alkuasetukset

Valitse ”Enter” palauttaaksesi säädöt ja asetukset tehdasasetuksiksi.

Suomi

29

Käyttäjän ohjaimet

2. Valitse nykyinen salasana numeronäppäimillä ja paina uudel-

leen “Enter”-näppäintä saadaksesi esiin seuraavan näyttöva­likon.

3. Vieritä alaspäin korostaaksesi salasanan ja paina sitten “Enter”

aktivoidaksesi sen.

4. Anna uusi salasana (4 numeroa) kaukosäätimen numeronäp

-

päimillä, ja vahvista se painamalla ”Enter”-painiketta.

5. Anna uusi salasana uudelleen ja vahvista se painamalla “En

-

ter”.



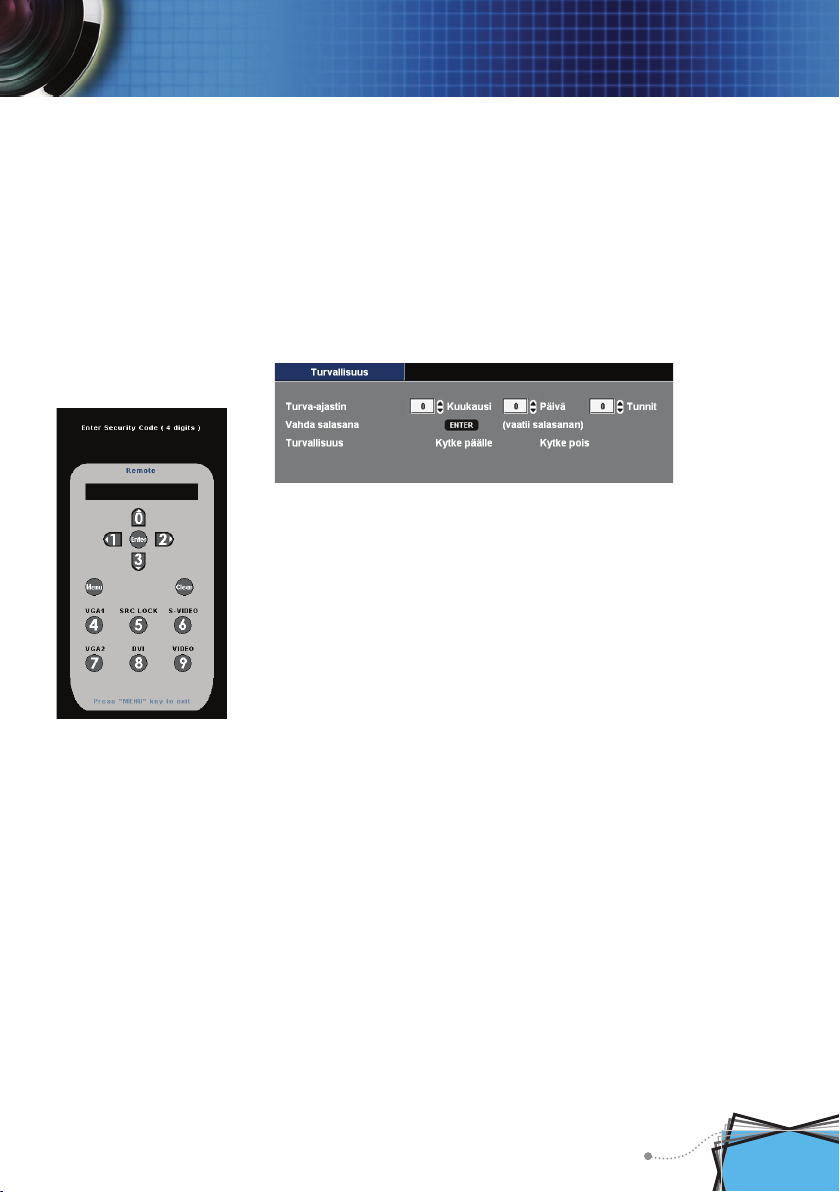

Turvallisuustila

■ Turva-ajastin: Ajastimen avulla voidaan valita tuntimäärä

jona projektoria voidaan käyttää (kuukausi/päivä/tunnit).
Kun aika on kulunut, salasanaa kysytään uudelleen. (Käytä
kaukosäätimen numeronäppäimiä. Jos haluat muuttaa sala

-

sanan, seuraa ylempänä olevia olevia ohjeita).

■ Kytke päälle: Valitse “Kytke päälle” ottaaksesi käyttöön

varmennuksen, kun projektori käynnistetään.

■ Kytke pois: Valitse “Kytke pois“, jos haluat, että projektori

voidaan käynnistää ilman salasanaa.

30

Suomi

Käyttäjän ohjaimet

Lampun asetukset

Projisointitunnit

Näyttää projisointitunnit.

Lampputunnit

Näyttää lampun kertyvän käyttöajan.

Nollaa lampputunnit

Palauttaa lampun tuntilaskun nollaan, kun lamppu on vaihdettu.

Lamppu muistutus

Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilm­oituksen lampunvaihtoilmoituksen tullessa esiin. Tämä viesti tulee
esiin 30 tuntia ennen lampun käyttöajan loppumista.

Säästötoiminto

Valitse “Päälle” himmentääksesi projektorin lamppua virranku­lutuksen säästämiseksi ja lampun keston pidentämiseksi jopa 130
prosentilla. Valitse ”Pois” palataksesi normaaliin tilaan.

Suuri korkeus

Valitse “Päälle” valitaksesi Suuri korkeus -tilan. Tuulettimet toimi­vat jatkuvasti täydellä nopeudella projektorin jäähdyttämiseksi.

Automaattinen käynnistys

Valitse ”Päälle” käynnistääksesi projektorin automaattisesti, kun
virtajohto on liitetty. Valitse ”Pois” palataksesi normaaliin tilaan.

Autom. sammutus

Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, kun
projektori ei enää vastaanota signaaleja. Tämän ajan kuluttua pro-

jektori kytkeytyy automaattisesti pois päältä.

Suomi

31

Käyttäjän ohjaimet

Uniajastin

Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa ilman sig­naalituloa tai sen kanssa. Tämän ajan kuluttua projektori kytkeytyy
automaattisesti pois päältä.

32

Suomi

Liitteet

Ongelma: Ruudulle ei ilmesty kuvaa



Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla

”Asennus”-osiossa kuvatulla tavalla.



Tarkista, että liittimet ovat ehjiä.



Tarkista, että projektorin lamppu on asennettu kunnolla. Katso

”Lampun vaihtaminen”-osiota.



Varmista, että olet poistanut linssinsuojuksen, ja että projektori on

päällä.



Tarkista, ettei “AV-vaimennin” ole päällä.

Ongelma: Kuvan oikea tai vasen reuna puuttuu tai kuva on
epäselvä tai epävakaa



Paina kaukosäätimen “Re-Sync”-näppäintä tai ohjauspaneelin ”Re-

Sync” painiketta.



Jos käytät PC-tietokonetta:

Windows 3.x:

1. Windowsin Program Manager -kohdassa kaksoisnapsauta
pääryhmän “Windows asennus”-kuvaketta.

2. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri
kuin1400 x 1050.

Windows 95, 98, 2000, XP:

1. Avaa ohjauspaneelin “Oma tietokone”-kuvake ja kaksoisnap

-

sauta sitten “Näyttö”-kuvaketta.

2. Valitse ”Asetukset”-välilehti.

3. Napsauta “Lisäasetukset”-painiketta.

Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaih­dettava käyttämäsi monitorinäyttö. Noudata seuraavia kohtia.

4. Varmista, että näyttösi kuvatarkkuusasetus on enintään1400
x1050.

Vianetsintä

Jos kohtaat ongelmia käyttäessäsi projektoria, katso seuraavia
ohjeita. Jos ongelma jatkuu, ota yhteys paikalliseen jälleen­myyjään tai huoltokeskukseen, ks. sivu 40.

Suomi

33

Liitteet

5. Valitse ”Näyttö”-painikkeen alla oleva ”Vaihda”-painike.

6. Napsauta kohtaa “Näytä kaikki yhteensopivat.” Valitse sitten
”Standardiohjaimet” kohdassa ”SP”; valitse tarvitsemasi piirto

-

tarkkuus kohdassa ”Mallit”.



Jos käytät Notebookia:

1. Noudata edellä annettuja ohjeita, kun säädät tietokoneen res

-

oluutiota.

2. Paina vaihtaaksesi ulostuloasetusten välillä. Esimerkki:
[Fn]+[F4]



Jos kohtaat vaikeuksia vaihtaessasi monitorisi piirtotarkkuutta

tai jos monitorisi pysähtyy, käynnistä kaikki laitteet ja projektori
uudelleen.

Ongelma: Notebook- tai PowerBook-tietokoneen näyttö ei
näytä esitystä



Notebook PC:

Joktin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä,
kun toinen näyttölaite on kytketty päälle. Jokainen näistä ak

-

tivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta.

Ongelma: Kuva on epävakaa



Käytä toimintoa “Vaihe” sen korjaamiseen. (Ks. sivu 22)



Vaihda tietokoneesi väriasetuksia.

Ongelma: Kuvassa on pystysuora palkki



Käytä “Taajuus”-toimintoa sen säätämiseen. (Ks. sivu 22)



Tarkista ja aseta uudelleen graikkakorttisi näyttötila, jotta se on

yhteensopiva laitteen kanssa.

Ongelma: Kuva ei ole tarkka



Säädä projektorin linssin tarkennusrenkaalla.

Compaq=> [Fn]+[F4]
Dell => [Fn]+[F8]
Gateway=> [Fn]+[F4]
IBM=> [Fn]+[F7]

Mac Apple:
Järjestelmäasetukset-->Näyttö-->Asettelu-->Peilinäyttö

Hewlett

=> [Fn]+[F4]

Packard
NEC=> [Fn]+[F3]
Toshiba => [Fn]+[F5]

34

Suomi

Liitteet



Varmista, että projektorin näyttö on vaaditun etäisyyden päässä

projektorista (1,2 –12,0 metriä). (Ks. sivu 15)

Ongelma: Kuva on venynyt tilassa 16:9 DVD

Projektori havaitsee tilan automaattisesti ja säätää muotosuhteen digi­talisoimalla kokonäytön 4:3 oletusasetuksella.

Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla:



Valitse DVD-soittimesi muotosuhdetyyppi 4:3, jos toistat 16:9 DVD:

tä.



Jos et voi valita 4:3 muotosuhdetta DVD-soittimellasi, valitse 4:3
muotosuhde näyttövalikosta.

Ongelma: Kuva näkyy peilikuvana



Valitse näyttövalikon kohta ”Asetukset”--> Projisointitapa” ja

säädä heijastuksen suunta. (Ks. sivu 27)

Ongelma: Lamppu palaa tai siitä kuuluu ääni



Kun lampun toiminta päättyy, se sammuu ja siitä kuuluu äänekäs

poksahdus. Jos näin tapahtuu, laite ei käynnisty ennen kuin lamp­pu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa ”Lampun
vaihtaminen” annettuja ohjeita. (Ks. sivu 36)

Ongelma: LED-valoviesti

Valo loistaa =>
Ei valoa =>

Viesti

Virta-LED

Lämp.-

LED

Lamppu-

LED

(Vihreä) (Punainen)

Valmiustila (Virtajohto)

Warming

Vilkku-

minen

Normaalitila

Jäähdytys

Vilkku-

minen

Virhe (Vika lampussa)

Virhe (Vika tuulettimessa)

Vilkku-

minen

Virhe (Ylikuum.)

Suomi

35

Liitteet

Ongelma: Viesti



Tuuletinvika:



Ylikuumeneminen:



Virta pois päältä:

 Vaihda lamppu:

36

Suomi

Liitteet

Lampun vaihtaminen

Projektori kirjaa lampun käytön. Näet varoitusviestin

Nähdessäsi tämän viestin, vaihda lamppu niin pian kuin mah­dollista. Varmista, että projektori on ehtinyt jäähtyä vähintään
30 minuuttia, ennen kuin vaihdat lampun.

Varoitus: Lampun
kotelo on kuuma! Anna
sen jäähtyä 30minuut­tia, ennen kuin vaihdat
lampun!

Varoitus: Hen­kilövahinkojen vält­tämiseksi älä pudota
lamppumoduulia tai
koske hehkulamppuun.
Hehkulamppu saattaa
rikkoutua ja aiheuttaa
vahinkoja pudotessaan.

Lampun vaihtaminen:

1. Sammuta projektorin virta painamalla Virta/Valmiustila-näp

-

päintä.

2. Anna projektorin jäähtyä vähintään 30 minuutin ajan.

3. Irrota virtajohto.

4. Käytä ruuvitalttaa kotelon ruuvien irrottamiseen.



5. Työnnä kotelo ylös ja irrota se.



6. Irrota 2 lamppumoduulin ruuvia.



7. Vedä lamppumoduuli ulos.



Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppu­moduulin.

3

4

1

2

5

Suomi

37

Liitteet

Huomautukset: “*”
pakattu tietokonekuva.

Yhteensopivuustilat

Tila Resoluutio

(Analoginen) (Digitaalinen)

P.taajuus

(Hz)

V.taajuus

(kHz)

P.taajuus

(Hz)

V.taajuus

(kHz)

VESA VGA 640 x 350

70 31,5 70 31,5

VESA VGA 640 x 350 85 37,9 85 37,9

VESA VGA 640 x 400 85 37,9 85 37,9

VESA VGA 640 x 480 60 31,5 60 31,5

VESA VGA 640 x 480 72 37,9 72 37,9

VESA VGA 640 x 480 75 37,5 75 37,5

VESA VGA 640 x 480 85 43,3 85 43,3

VESA VGA 720 x 400 70 31,5 70 31,5

VESA VGA 720 x 400 85 37,9 85 37,9

VESA SVGA 800 x 600 56 35,2 56 35,2

VESA SVGA 800 x 600 60 37,9 60 37,9

VESA SVGA 800 x 600 72 48,1 72 48,1

VESA SVGA 800 x 600 75 46,9 75 46,9

VESA SVGA 800 x 600 85 53,7 85 53,7

VESA XGA 1024 x 768 60 48,4 60 48,4

VESA XGA 1024 x 768 70 56,5 70 56,5

VESA XGA 1024 x 768 75 60,0 75 60,0

VESA XGA 1024 x 768 85 68,7 85 68,7

* VESA SXGA 1152 x 864 70 63,8 70 63,8

* VESA SXGA 1152 x 864 75 67,5 75 67,5

* VESA SXGA 1152 x 864 85 77,1 85 77,1

* VESA SXGA 1280 x 1024 60 63,98 60 63,98

* VESA SXGA 1280 x 1024 75 79,98 75 79,98

* VESA SXGA+ 1400 x 1050 60 63,98 60 63,98

MAC LC 13” 640 x 480 66,66 34,98 *** ***

MAC II 13” 640 x 480 66,68 35 *** ***

MAC 16” 832 x 624 74,55 49,725 *** ***

MAC 19” 1024 x 768 75 60,24 *** ***

* MAC 1152 x 870 75,06 68,68 *** ***

MAC G4 640 x 480 60 31,35 *** ***

i MAC DV 1024 x 768 75 60 *** ***

* i MAC DV 1152 x 870 75 68,49 *** ***

* i MAC DV 1280 x 960 60 60 *** ***

38

Suomi

Liitteet

VGA-tuloliitin

RS232 Komennot

Nasta
nro

Nimi

I/O (Projektorin

puolelta)

1

TXD

ULOS

2 RXD SISÄÄN

3 GND __

Nasta
nro

Spec.

1

R(Punainen)/Cr

2

G(Vihreä)/Y

3 B(Sininen)/Cb

4 NC

5 GND

6 GND

7 GND

8 GND

9 DDC 5V

10 HOT_DET

11 NC

12 DDC päivämäärä

13 HS/CS

14 VS

15 DDC Kello

12345

678910

1112131415

1

2

3

RS232-liitin

Suomi

39

Liitteet

Vääränlaisesta asen-

nuksesta aiheutuneet
vahingot eivät kuulu
takuun piiriin.

Kattoasennus

1. Käytä kattoasennuspakkausta projektorin vahingoittumisen
välttämiseksi.

2. Jos haluat käyttää kolmannen osapuolen valmistamaa
kattoasennussarjaa, varmista että se täyttää seuraavat

vaatimukset:



Ruuvityyppi: M3



Ruuvin enimmäispituus: 10 mm



Ruuvin vähimmäispituus: 8 mm

Varoitus:

1. Jos ostat toisen
valmistajan valmista­man kattoasennuspak­kauksen, varmista, että
katon ja projektorin
väliin jää vähintään 10
cm tilaa.

2. Älä sijoita projektoria
lämmönlähteiden kuten
ilmastointi- tai läm­mityslaitteiden lähei­syyteen, sillä projektori
saattaa ylikuumentua
ja kääntyä pois päältä
automaattisesti.

67.55

602.5/402.5

50.05

55.00

50.30

110.00

73.46

82.30

Max./Min.

215.21

40

Suomi

Liitteet

Optoman maailmanlaajuiset toimistot

Jos laite tarvitsee huoltoa, ota yhteys paikalliseen myyntipistee­seen.

USA

715 Sycamore Drive Puh: 408-383-3700
Milpitas, CA 95035, USA Faksi: 408-383-3702
www.optomausa.com Service : [e-mail]

Kanada

120 West Beaver Creek Road Unit #9
Richmond Hill, ON L4B 1L2, Canada
Puh: 905-882-4228 Faksi: 905-882-4229
www.optoma.com

Eurooppa

42 Caxton Way, The Watford Business Park
Watford, Hertfordshire, WD18 8QZ, UK
Puh: [phone] Faksi: [phone]
www.optomaeurope.com
Huolto Puh: [phone] Huolto: [e-mail]

Taiwan

5F., No. 108, Minchiuan Rd. Puh: [phone]
Shindian City, Taipei Taiwan 231, Faksi: [phone]
R.O.C. www.optoma.com.tw
Huolto: [e-mail] asia.optoma.com

Hong Kong

Rm. 2507, 25/F., China United Plaza,
No. 1008 Tai Nan West St., Kowloon, H.K.
Puh: [phone] Faksi: [phone]
www.optoma.com.hk

Kiina

5F, No. 1205, Kaixuan Rd., Puh: [phone]
Changning District Faksi: [phone]
Shanghai, 200052, China www.optoma.com.cn

Latinalainen Amerikka

715 Sycamore Drive Puh: 408-383-3700
Milpitas, CA 95035, USA Faksi: 408-383-3702
www.optoma.com.br www.optoma.com.mx
