DC550

90°

User Manual

Visualiseur

TS-82-909-90020

• Welcome:

Thanks for purchasing this product. Please read the instructions carefully before using this product.

• FCC Compliance Statement (Class A):

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received; including interference that may cause undesired operation.

• Federal Communications Commission (FCC) Statement :

This Equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

• European Community Compliance Statement (Class A):

This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.

The symbol of the crossed out wheeled bin indicates this product should not be placed in municipal waste. Instead, you need to dispose of the waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment.

Warning

1. Do not look directly at the LED light source,which may cause retinal damage.

2. Carry the product by holding the lower part of the main unit in both hands. Never hold the product by the arm or the camera head only.

3. The camera can be damaged if it hits a desk surface or any hard object.

4. Never turn the arm in the opposite direction.

Preparing the Document Camera

90°

»Knowing the Document Camera Parts

Camera Head LED Lamp Speaker Microphone Remote Control Signal Receiver Control Panel HDMI Input Port SD Card Slot

VGA Input Port Anti-theft Slot Remote Control Signal Receiver DC 5V Power Socket USB Port VGA Output Port HDMI Output Port

»Control Panel

BRIGHTNESS

FLIPLAMP

RECORDING SNAP AUTO FOCUS

Button Function

PLAYBACK MENU

Button Function

Power on/off

POWER

HDMI

ZOOM

FREEZE

Pass the signal from PC

Invert image 180°

Show/hide brightness adjustment

"Freeze" the current image or "Pause" the clip while playing video

bar.

Turn on/off the LED lamp and adjust the brightness.

Capture a still image

Show or hide Menu

Direction button

Zoom out

Record a video clip

Enter playback mode to display recorded still images and video clips

OUTPUT

VGA

Zoom in

One-time auto focus

Output switch

»Remote Control

Button Function

Brightness hotkey

Power on / off

Freeze current image. * Pause the clip while playing videos

Show or hide on-screen icons

To show or hide OSD menu

Playback mode to display recorded pictures and video clips

Invert image 180°

Select and adjust

Record a video clip

Capture a still image

/ Zoom out / Zoom in

One-shot auto focus

Use the level bar to adjust the

focus manually

2X or 4X digital zoom

Highlight function on / off

Mask function on / off

Macro / Normal switch

Infrared remote control can only be used in proximity to the unit.

Remove the battery cover and load the batteries into the battery compartment cor-

rectly according to the “+” and “-” symbols.

Be sure to use two AAA batteries. Do not use new and old batteries or different bat-

tery types together.

Button Function

Adjust highlighted / masked area size

Set color for highlighted / masked area

Increase / decrease the sound volume.

Picture in Picture function on / off *For displaying a still image as an insert while displaying another image.

»Setting up

• Camera Head

Roll the lens rotator to rotate image 90°.

90°

• Illumination Lamp

If you are in a dark environment, please turn the LED lamp on to make better exposure.

1. Press the LED lamp button ( ) on the base to turn on/off the LED lamp.

2. Adjusting the brightness by pressing the lamp button ( )

»Basic Operation

• Menu options in Preview Mode

Name Icon Option Description

Brightness -

Graphic

Text

Effect

B&W

Negative To output a negative image.

Sketch To output a sketch image

Auto

White Balance

Quick Zoom 2X / 4X Set the quick zoom to 2X or 4X.

Marco

Image Size 0.8M / 2M / 5M / 8M

Video Mode

Fluorescent

Tungsten

Custom

Normal

Macro / Microscope

High Quality

High Frame Rate

Use the Right / Left buttons to make the image brighter / darker

To improve the tint of color-based

subjects such as pictures or gures.

The function is designed especially for text-based documents to which can be enhanced white and black subjects such as characters and lines.

To output a black & white camera image.To make the image easier to view,select this when shooting black & white documents etc.

There are various modes (Auto, Flurescent, Tungsten and Custom)

for user to choose and t in different

surroundings.

Select standard mode for focus

distance from 25cm to innite.

Select Macro/Microscope mode to take close-ups or while connecting to a microscope.

Select the desired still image resolution.

Select the desired video quality.

Setting

Beep On / Off Enable beep sound on / off

Set icker frequency to 50Hz or

Flicker 50Hz / 60Hz

Disk

USB Connection

HDMI Out 720p / 1080p Select output resolution

VGA Out XGA / UXGA Select output resolution

Language -

Clock - Set date and time

Format No / Yes

Reset default No / Yes

PC cam

Off Disable USB function

60Hz. The icker setting is based on

the frequency standard of your local power supply.

Select “Disk” to enter Mass storage Mode

Select “PC Cam“ to enter PC Cam Mode

Allows you select the language used for OSD

Format the storage medium. Note that

all les stored in the medium will be

gone. Restore factory defaults. Note that

your current settings will disappear.

• Menu options in Playback Mode

Function Icon Option Description

File Info -

Slide show On / Off

Volume -

Delete one Yes / No Delete current le.

Delete all Yes / No

View the le’s title , saved date and

time , size and the length of recording.

Start a slide show with selected interval time.

Use the Right / Left buttons to adjust volume

Delete all images of the same type stored in the memory.

• Adjusting the brightness

1. Press BRIGHTNESS button on the control panel ( ) or remote control ( ).

2. Use ( or ) buttons to increase or decrease the brighness level.

• Zoom Function

1. Use the Zoom button ( / ) to zoom in or zoom out the screen.

• Adjusting the focus

• Automatic focus

Press AF button ( ) to do an one-time auto focus. This function provides a one-shot auto focus.

• Manual focus

Use the manual focus buttons ( / ) on remote control to netune the focus.

• Anti-glare

Anti-glare sheet is a transparent plastic that is overlaid on top of shiny object or glossy surface to reduce the glare.

To use, simply place the anti-glare sheet on top of shiny object to

glossy surface such as magazine to reduce light reection.

• Inserting and Ejecting a SD / SDHC card (Not

supplied)

1. Insert a memory card (SD/SDHC/MMC/MMC 2.0) with the label facing up until it reaches the end of the slot.

2. When the card is inserted successfully, the icon ( ) will appear on screen and the internal memory will become inaccessible.

3. To remove the card, push the card to release it and then pull it out gently.

When using a new memory card, you are recommended to format the card with the

device. Do not turn off the device while formatting the SD card.

Even if your card has been formatted on other devices, you may have to reformat the

card with the device.

If no external storage devices are connected, all files will be saved in the built-in

memory.

• Recording a video clip / Taking a still picture

1. Set the capture or record resolution.

2. Choose the focus mode according to distance to object:

Normal mode for 3cm to ∞ @1X ; 30cm to ∞@17X. Macro mode ( ) or ( )( ) for 3cm to ∞. Use the Zoom button (

/ ) to zoom in or zoom from the screen.

3. Press the Recording button ( ) to start recording and press it

again to stop recording

4. Press the Snap button ( ) to take a still picture.

Output Switch Resolution Setting Capture resolution Recording resolution

VGA

HDMI

XGA 1024 x 768

UXGA 1600 x 1200

720P 1280 x 720 1280 x 720

1080P 1920 x 1080 1920 x 1080

1024 x 768

• Playback

1. Press PLAYBACK button ( )

2. The last recorded picture or video clip will play.

3. Use Up /Down button to choose les.

Making the Connections

System Diagram

VGA IN

HDMI IN SD Card

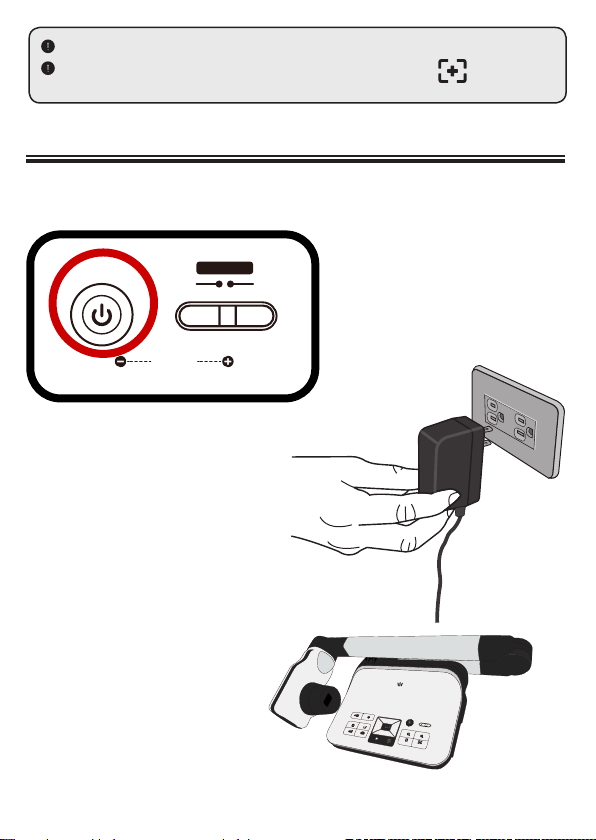

Step 1 / Plugging in the Power Outlet

Use power adapter to connect DC IN connector on the product to a standard 100V~240V AC power outlet.

The type of power adapter is depending on your countries / regions.

Step 2 / Output Resolution and Aspect Ratio.

Various output resolutions are available depending on the output and aspect ratio setting. Please refer to the table listed below :

Out put Aspect-Ratio Resolution Vertical Frequency

VGA 4:3

HDMI 16:9

*Document camera will downgrade the output resolution automatically when the connected display device doesn’t support highest resolution.Idet vesse ipicta tusa L. Sere con vividi, caesseniu morumus est C. Ediem, Patilin denihice condam interei pes consign onveraes mente patu sentr

1024 x 768

1600 x 1200

1280 x 720

1920 x 1080

50 / 60 Hz

Step 3 / Connecting with Components

VGA

HDMI

USB

Product

Port

RGB OUT-

PUT

RGB

INPUT

HDMI

OUT

HDMI

TYPE B

Port

Cable

Display

Device Port

PC Port

RGB INPUT

RGB

OUTPUT

HDMI-INPUT

HDMI-

OUTPUT

TYPE A Port TYPE A Port

• Connect via VGA OUTPUT

To display images, you can use VGA cable to connect to your television’s RGB port via the VGA OUT connector.

VGA OUT

DC 5V

USB

HDMI OUT

• Connect via USB

Press MENU ( ) button → select "USB Connect". Choose "Disk" to connect mass storage. Choose "PC Cam" to use as a PC-Cam.

• Copying les to your computer

Please notice that the video clips are recorded in AVI format and are compiled as CLIPxxxx.avi (xxxx are four serial numbers).

Before viewing these videos on your PC, you may need to install some media programs.

1. Turn on the document camera.

2. Connect the product to your computer with USB cable.

3. Press MENU ( ) → select “USB Connect“ → choose “Disk“. The built-in memory or external memory will be detected.

Then, You can view the image data on a SD card on the PC’s viewer software or simply cut/copy and paste the file to your PC.

• Using product as a PC cam

1. Connect the product to your computer. Turn on your computer, then connect the accessory USB cable to the USB port of your computer. Make sure the connector and the port are aligned correctly.

Switch to PC Cam mode. Connect the other end of the USB cable to the main unit. Power on press MENU ( ) → Setting → select USB Connect → select PC Cam ( ) and press OK button to confirm.

2. Launch PC Camera After the product is correctly connected to and detected by your PC, you are ready to use PC Camera function.

•

Passthrough Function

To display computer image, press PASSTHROUGH button ( ) on the control panel. For laptop to output display mode, use the keyboard command ( Fn + ) to swtich between the display modes. For different command, please refer to your laptop manual. The signal is only pass through from VGA IN port to VGA OUT port or HDMI In port to HDMI Out port on document camera. Please connect an output device to display the image on computer.

VGA IN

HDMI IN

SD Card

For laptop to output display mode, use the keyboard command ( Fn + ) to

switch between the display modes. For different command, please refer to your laptop manual.

VGA OUT

DC 5V

USB

HDMI OUT

RGB

»Advanced operation

• Highlight function

1. Use the Highlight display to draw attention to a particular section of

the output image.

2. Press the Highlight button ( ) on the remote control, and use the

• Mask function

1. You can mask a section of the

output image.

2. Press the Mask button ( ) on

the remote control, and use the direction buttons to move the masked area.

Press the Size button ( ) on the remote control, and use the direction buttons to

adjust the highlighted / masked size.

Press the Color button ( ) on the remote control, and use the direction buttons to

adjust the color of highlighted / masked area.

• PIP (Picture in Picture) function

1. Press the PIP button ( ) to display

an around quarter-size still image on a live display.

2. Use the up / down button to move the

still image to the top left and bottom left.

3. Use the left or right button to change

the shift between still images.

• Connect to a microscope

Connect to a microscope enables you to examine microscopic objects on a big screen.

1. Adjust the microscope and focus objects.

2. Choose an appropriate microscope adapter.

3. Microscope adapter accessories are applicable to Ø28mm,Ø31mm,

Ø33mm, and Ø34mm eyepieces.

For eyepieces of about Ø33mm and Ø34mm, only a microscope adaptor with Ø28 or

Ø34mm label should be installed.

For a Ø28mm eyepiece, insert the Ø28mm adapter into the microscope adapter.

For a Ø31mm eyepiece, insert the Ø31mm adapter into the microscope adapter.

Ø28 mm Ø31 mm

Ø33 Ø34 mm

4. Mount the microscope adapter onto the Lens.

5. Switch the focus mode to Macro. Press MENU ( )--> select Focus

( ) -->select Macro or press Macro button ( )( ) on remote

Ø33 Ø34 mm

controller.

6. Connect the lens with microscope adapter to the microscope.

If the image is not clear. Please adjust the focus of microcope.

Press the AF button ( ) or use the manual focus button on remote control to

fine-tune the focus.

»Storing

1. Power off the product.

POWER

HDMI

ZOOM

OUTPUT

VGA

2. Unplug the AC adapter from the wall outlet. Disconnect the AC Adapter and all cables.

3. Fold the camera head and arms in the way shown

in the gure.

»Troubleshooting

Problem Cause Solution Cannot power on

normally.

The AC adapter is not correctly connected to the wall outlet or the document camera.

Re-connect one end of the AC adapter to the document camera and the other end to a wall outlet.

Cannot take pictures and video clips.

No image output after connecting.

The image is fuzzy. Probably the distance of

The image is reverse. The document is not put in

The image dose not move.

Remote control cannot work.

Out of memory. Free some space from the

Using a “protected” SD card. Set the SD card to be writ-

The document camera is not correctly connected to the external device.

Incorrect input type of display output device.

Incorrect output switch setting for display device.

PC pass through button indicator is on.

object is too close to the lens.

the recommend working area. Camera image is set to

Freeze [ ]. No power. Replace the AAA batteries in the

Object is blocking the remote control signal receiver of the product.

The distance of usage is too far.

SD / MMC card or the internal memory.

ten in.

Re-connect all related cables with the external device correctly.

Set up correct input type of display output device.

Switch output switch to correct mode.

Press [ ] pass through button to turn off the function. Press AF button to auto focus or adjust

by Manual Focus. Select Macro mode if the

distance is less 20cm.

Press [ ] button to adjust the direction.

Press the [ ] button on the control panel again toun-pause.

remote control. Remove obstruction in front of the

product.

Stand closer to the product to use the remote control.

Problem Cause Solution The LCD screen

displays “MEMORY ERROR” or “CARD ERROR” message or memory card cannot be read.

Cannot delete the pictures and video clips, and also cannot

nd them in the

memory card. Cannot view the

video clips on my computer.

TV screen does notdisplay after connecting the product to TV.

Noises occur when viewing images on the LCD screen or on the computer.

The format of the memory card is not compatible with the document camera.

The memory card is corrupted.

The lost recordings are saved in the internal memory.

Software is not installed on the computer.

The product is not correctly connected to the TV.

The icker setting does not

match the standard of the country you are staying.

Format the card.

Replace the memory card with a new one.

The lost recordings are saved in the internal memory.

Software is not installed on the computer.

Reconnect the product to TV correctly.

Adjust the icker setting .For more

information, please refer to the “Flicker Settings” table.

DC550

90°

Bedienungsanleitung

Deutsch

Visualiseur

TS-82-909-90020

• Willkommen:

Vielen Dank für den Kauf dieses Produktes. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie Ihr neues Gerät benutzen.

• FCC-Einhaltungserklärung (Klasse A):

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsich-

tigtem Betrieb führen können.

• Erklärung der Federal Communications Commission (FCC) :

Diese Ausrüstung wurde getestet und mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzen-

ergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Beim Betrieb die-

ses Gerätes in Wohngebieten kann es zu Störungen kommen. In diesem Fall hat der Anwender die Störungen eigenverantwortlich zu beseitigen.

• EU-Einhaltungserklärung (Klasse A):

Dies ist ein Produkt der Klasse A. Beim Einsatz in Wohnumgebungen kann es zu Funkstörungen kommen, die eventuell vom Anwender durch angemessene Maßnahmen zu kompensieren sind.

Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass dieses Produkt nicht mit dem regulären Hausmüll entsorgt werden darf.

Stattdessen müssen Altgeräte über spezielle Sammelstellen zum Recycling von

elektrischen und elektronischen Altgeräten entsorgt werden.

Warnung

1. Schauen Sie nicht direkt in die LED-Lichtquelle – dies kann die Augen schädigen.

2. Fassen Sie das Gerät beim Tragen mit beiden Händen am unteren Teil des Hauptgerätes.Tragen Sie das Gerät niemals am Arm oder am Kamerakopf.

3. Achten Sie darauf, dass der Kamerakopf nicht gegen Tische und andere feste Gegenstände stößt.

4. Versuchen Sie niemals, den Arm in Gegenrichtung zu drehen.

Dokumentenkamera vorbereiten

90°

Ihre neue Dokumentenkamera

Kamerakopf LED-Lampe Lautsprecher Mikrofon IR Empfänger für Fernbedienung Bedienpanel HDMI Eingang SD-Card

VGA-Eingang Aufnahme für Diebstahlschutz IR Empfänger für Fernbedienung 5 V DC Anschluss USB-Anschluss VGA-Ausgang HDMI Ausgabe

»Bedienfeld

BRIGHTNESS

FLIPLAMP

RECORDING SNAP AUTO FOCUS

Taste Funktion

PLAYBACK MENU

Taste Funktion

Schaltet das Gerät ein/aus

POWER

HDMI

ZOOM

FREEZE

Aktiviert den PC-Modus für die „PASSTHROUGH“-Funktion

Kehrt das Bild um 180° um

Schnelltaste zum Einstellen der

Zeigt das aktuelle Bild als Standbild

Helligkeit

Schaltet die LED-Lampe ein/aus und stellt ihre Helligkeit ein

Macht eine Fotoaufnahme

Zeigt das Menü an und bestätigt eine Auswahl

Richtungstaste

Verkleinert das Bild

Macht eine Videoaufnahme

Aktiviert den Wiedergabemodus, um Video- und Bildaufnahmen anzuzeigen

OUTPUT

VGA

Vergrößert das Bild

Einmaliger Autofokus

HDMI-VGA Umschaltung

Fernbedienung

Taste Function

Schnelltaste zum Einstellen der Helligkeit

Schaltet das Gerät ein und aus

Standbild Blendet Symbole im Display ein

undaus TBlendet das OSD-Menü ein und

aus Wechselt zur Anzeige

aufgenommener Bilder und Videos in den Wiedergabemodus

Dreht das Bild um 180°

Mit diesen Tasten nehmen Sie Auswahlen und Einstellungen vor

Nimmt ein Video auf

Nimmt ein Standbild auf

/ Verkleinert/vergrößert das Bild

Einmaliger Autofocus

Mit den Fokustasten („Manual Focus“) der Fernbedienung stel-

len Sie die Bildschärfe manuell ein

Vergrößert die Bilddarstellung digital um den Faktor 2 oder 4

Hervorhebungsfunktion ein/aus

Maskierungsfunktion ein/aus

Makro/Normal-Umschalter

Taste Function

Die Größe hervorgehobener/ maskierter Bereiche regeln Sie mit den Richtungstasten

Die Farbe der Außenbereiche von hervorgehobenen/maskierten Bereichen stellen Sie mit den Richtungstasten ein.

Erhöht/verringert die Lautstärke

Schaltet die Bild-im-Bild-Funktion ein und aus. * Zeigt ein verkleinertes Standbild innerhalb eines größeren Bildes an

Die Infrarotfernbedienung funktioniert nur in der Nähe des Gerätes

Legen Sie die Batterien richtig herum ein; orientieren Sie sich an den Symbolen „+“ und „-“

Die Fernbedienung benötigt zwei AAA-Batterien. Verwenden Sie keine neuen und gebr-

auchten , Batterien gleichzeitig, legen Sie keine Batterien unterschiedlichen Typs ein.

»Aufstellen und einrichten

• Kamerakopf

Drehen Sie am Objektivrad um das Bild um 90° zu drehen

90°

• Leuchte

In einer dunklen Umgebung schalten Sie für eine bessere Belichtung bitte die LED-Lampe ein.

1. Drücken Sie die LED-Lampentaste ( ) am Unterteil, um die LED-Lampe ein-/ auszuschalten.

2. Stellen Sie die Helligkeit durch Drücken der Lampentasten ( )ein.

»Grundbedienung

• Menüoptionen bei der Vorschau

Element Symbol Option Beschreibung

Helligkeit -

Grak

Text

Effekt

S&W

Negative

Skizze

Automatisch

Den Weißabgleich ein

Schnellvergrößerung 2X / 4X

Makro

Standbildauösung

Video-Modus

Neonlicht

Kunstlicht

Anpassen

Normal

Makro/ Mikroskop

0.8M / 2M 5M / 8M

Hohe Qualität

Hohe Bildw. Frequenz

Mit den Links-/Rechtstasten erhöhen/ vermindern Sie die Bildhelligkeit

Um der Farbton der farbliche Themen wie in bilder zu verbessern, wählen Sie

Grak.

Die Funktion ist besonders für textbasierte Dokumente entwickelt, um die sich weiße und schwarze Themen wie Zeichen und Linien zu verbessern.

TZur Ausgabe eines schwarz-weißen Kamerabildes. Diese Funktion kann die Darstellung verbessern, wenn Sie z. B. mit schwarz-weißen Dokumenten arbeiten.

Zur Ausgabe eines negativen Kamerabildes.

Zur Ausgabe eines skizze Kamerabildes.

Der Benutzer hat eine Auswahl an unterschiedlichen Modi (Automatisch, Neonlicht, Kunstlicht und Anpassen), passend zu den verschiedenartigen Umgebungen.

Zur schnellen Auswahl der Vergrößerungsstufen 2X / 4X.

Standardmodus bei Entfernungen von 30 cm bis unendlich.

Den Makro/Mikroskop-Modus wählen Sie bei Nahaufnahmen und beim Anschluss eines Mikroskopes.

Wählen Sie die gewünschte Standbilda

uösung.

Wählen Sie den gewünschten Videomodus

Einstellung

Signalton Ein / Aus Schaltet Tonsignale ein und aus

Stellt die Funktion zur Beseitigung

Netzfrequenz 50Hz / 60Hz

Datenträger

USB Verbindung

HDMI Ausgang 720p / 1080p

VGA-Ausgang XGA / UXGA

Sprache

Uhr - Zum Einstellen von Datum und Uhrzeit

Formatieren Nein / Ja

Reset default Nein / Ja

PC-Kamera

Off Trennen Sie das USB-Funktion aus

immernder Darstellung auf 50

oder 60 Hz ein. Diese Einstellung richtet sich nach der Frequenz Ihrer Netzspannung.

Zur Auswahl des Massenspeichermodus wählen Sie „Datenträger“

Die Einstellung „PC-Kamera“ schaltet zum PCKameramodus um

Einstellung der HD-Ausgang

Auösung

Einstellung der VGA-Ausgang

Auösung

Zur Auswahl der Sprache, in der das OSD (Bildschirmmenü) angezeigt wird

Zum Formatieren von Speichermedien. Bitte beachten Sie, dass der Datenträger dabei komplett gelöscht wird.

Stellt die Werksvorgaben wieder her. Bitte beachten Sie, dass die aktuellen Einstellungen dabei überschrieben werden.

• Menüoptionen bei der Wiedergabe

Element Symbol Option Beschreibung

Dateiinfo -

Diaschau Ein / Aus Diaschau

Lautstärke -

Eins löschen Nein / Ja Löscht die aktuelle Datei.

Alles löschen Nein / Ja

Zeigt den Dateinamen, Datum und Uhrzeit der letzten Änderung, Dateigröße und die Länge der Aufzeichnung an.

Anpassen der Lautstärke bei Videowiedergabe.

Löscht sämtliche Dateien desselben Typs aus dem Speicher.

• Helligkeit einstellen

1. Drücken Sie die MENU-Taste und wählen Sie die Helligkeitseinstellung ( ) ( ).

2. Stellen Sie die Helligkeit mit den Tasten ( oder ) auf die gewünschte Intensität ein.

• Anpassen der Größe

1. Verwendung der Zoom-Tasten, ( / ) , verkleinert / vergrößert das Bild.

• Automatischer Fokus

Mit der Autofokustaste ( ) können Sie das Bild einmalig fokussieren.

• Manueller Fokus

Mit den Tasten zum manuellen Fokussieren ( / ) können Sie die Bildschärfe fein abstimmenfocus.

• Antireex

Mit der Antireexfolie aus transparentem Kunststoff können Sie Lichtreexionen weitestgehend verhindern. Dazu legen Sie die Antireexfolie einfach über glänzende Objekte (z. B.

Hochglanzmagazine),

damit es nicht zu Spiegelungen und Lichtreexen kommt.

• SD-/SDHC-Karten (separat erhältlich) einlegen und

herausnehmen

1. Schieben Sie die Speicherkarte (SD/SDHC/MMC/MMC 2.0) mit der Beschriftung nach oben bis zum Anschlag in den Steckplatz ein.

2. Wenn die Karte richtig eingelegt wurde, erscheint das Symbol ( ) im Display; nun kannnicht mehr auf den internen Speicher zugegriffen werden.

3. Zum Herausnehmen drücken Sie die Karte zunächst ein kleines Stückchen hinein undziehen Sie sie anschließend komplett heraus.

Schalten Sie das Gerät beim Formatieren einer Speicherkarte niemals ab.

Achten Sie darauf, Speicherkarten grundsätzlich mit dem Gerät selbst zu formatieren.

Falls speicherkarten bereits mit anderen Geräten (z. B. Computern)formatiert wurden, müssen.Sie diese noch einmal mit Ihrem neuen Gerät formatieren.

Falls keine externen Speichermedien angeschlossen sind, werden sämtliche Dateien

im internen Speicher abgelegt.

• Videos aufzeichnen / Standbild aufnehmen

1. Stellen Sie die Bildaufnahme oder die Videoauösung entsprechend

der nachstehenden Tabelle ein:

Ausgabe-Umschalter Auflösung Einstellung Bildaufnahme Auflösung

VGA

HDMI

XGA 1024 x 768

UXGA 1600 x 1200

720P 1280 x 720 1280 x 720

1080P 1920 x 1080 1920 x 1080

Videoaufnahme Au-

flösung

1024 x 768

2. Im Fokusmodus „Normal“ werden Objekte im Abstand von 3 cm

bis unendlich scharf dargestellt @1X ; 30 cm bis unendlich scharf dargestellt @17X. Im Fokusmodus „Makro“( ) / ( ) werdenObjekte im Mit der Autofokustaste ( ) stellen Sie das Bild automatisch scharf. Diese Funktion wird bei jedem Objekt erneut ausgelöst. Mit der Taste zum manuellen Fokussieren ( / )(können Sie die Bildschärfe fein abstimmen.

3. Mit der Aufzeichnungstaste ( ) starten Sie eine Aufnahme; die

Aufnahme stoppt, wenn sie die Taste erneut betätigen.

4. Drücken Sie die Snap-Taste ( ) um ein Foto aufzunehmen.

• Wiedergabe

1. Drücken Sie die Wiedergabetaste ( ) .

2. Das zuletzt aufgenommene Bild oder Video wird abgespielt.

3. Mit den Aufwärts-/Abwärtstasten schalten Sie zwischen den

einzelnen Dateien um.

Anschließen

Systemdiagramm

VGA IN

HDMI IN SD Card

Schritt 1 / Netzteil anschließen

Schließen Sie den Netzteilstecker an den DC IN-Anschluss des Gerätes an, verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung).

Die Art des Netzteils ist von Ihrem Land / Ihrer Region abhängig.

Schritt 2 / Ausgabe Auflösung und Bildformat Einstellung

Es sind verschiedene Auösungen verfügbar - abhängig von dem gewählten Ausgang und Bildformat.

Bitte beachten Sie die unten aufgeführten Tabelle:

Ausgabe Bildformat Auflösung Vertikale Bildfrequenz

VGA 4:3

HDMI 16:9

1024 x 768

1600 x 1200

1280 x 720

1920 x 1080

50 / 60 Hz

*Die Dokumentenkamera wird die Ausgabeauösung automatisch reduzieren, wenn das angeschlossene Anzeigegerät die höchste Auösung nicht unterstützt.

Step 3 / Komponenten anschließen

VGA

HDMI

USB

Product

Port

RGB OUT-

PUT

RGB

INPUT

HDMI

OUT

HDMI

TYPE B

Port

Cable

Display

Device Port

PC Port

RGB INPUT

RGB OUT-

PUT

HDMI-INPUT

HDMI-OUT-

PUT

TYPE A Port TYPE A Port

• Anschluss über den VGA-Ausgang (VGA OUTPUT)

VGA OUT

DC 5V

USB

Zur reinen Bildanzeige verbinden Sie den VGA OUT-Ausgang des Gerätes über ein VGAKabel mit dem RGB-Eingang des Fernsehgerätes.

HDMI OUT

• USB-Verbindung

Drücken Sie die MENU-Taste ( ) wählen Sie „USB-Verbindung“. Wählen Sie „Datenträger“, wenn Sie ein Massenspeichergerät nutzen möchten. Wählen Sie „PCKamera“, wenn Sie das Gerät als PC-Kamera einsetzen möchten.

• Dateien zum Computer kopieren

Bitte beachten Sie, dass Videos im AVI-Format aufgezeichnet werden und unter der Bezeichnung „Videoxxx.avi“ gespeichert werden („xxxx“ steht dabei für die laufende Nummer, z. B. „Video1234. avi“). Bevor Sie solche Videos am PC betrachten können, müssen Sie eventuell spezielle Software zur Medienwiedergabe installieren.

1. Schalten Sie das Gerät ein.

2. Verbinden Sie das Gerät über ein USB-Kabel mit dem Computer.

3. Drücken Sie die MENU-Taste ( ), wählen Sie „USB-Verbindung“, anschließend„Datenträger“. Nun können Sie entweder auf den internen Speicher oder ein externes Speichermedium zugreifen.

Anschließend können Sie gespeicherte Dateien mit der Bildbetrachtungssoftware Ihres PCs darstellen oder die Dateien wie gewohnt zum PC übertragen.

• Gerät als PC-Kamera verwenden

1. Gerät mit dem Computer verbinden. Schalten Sie den Computer ein, warten Sie, bis das Betriebssystem vollständig geladen ist.Verbinden Sie das USB-Kabel mit dem USB-Port Ihres Computers. Achten Sie darauf, den Stecker richtig herum einzustecken.

Zum PC-Kameramodus umschalten. Schließen Sie das andere Ende des USB-Kabels an das Gerät an. Schalten Sie das Gerät ein, drücken Sie die MENU-Taste ( ), wählen Sie „USB-Verbindung“,

„PC-Kamera“ ( ) anschließend drücken Sie die OK-Taste zur Bestätigung.

2. PC-Kamera starten Nachdem das Gerät richtig angeschlossen und vom PC erkannt wurde, können Sie Ihrebevorzugte Software starten und mit der PC-Kamera nutzen.

•

Anschluss über VGA-Kabel

Zur Anzeige des Computerbildes drücken Sie die PC-Taste ( ) am Bedienfeld. Bei Notebooks oder Netbooks müssen Sie häufig zunächst mit einer Tastenkombination ( Fn + ) zum externen Anzeigemodus umschalten. Die individuelle Tastenkombination entnehmen Sie bitte der Bedienungsanleitung des Computers. Das Signal wird lediglich vom VGA-Eingang zum VGA-Ausgang der Dokumentkamera durchgeschliffen. Das Computerbild kann nicht auf dem internen LC-Display dargestellt werden. Schließen Sie daher zur Anzeige von Computerbildern immer ein externes Anzeigegerät an..

VGA IN

HDMI IN

SD Card

Bei Notebooks oder Netbooks müssen Sie häufig zunächst mit einer Tastenkombina-

tion ( Fn + ) zum externen Anzeigemodus umschalten. Die individuelle Tastenkombination entnehmen Sie bitte der Bedienungsanleitung des Computers.

VGA OUT

DC 5V

USB

HDMI OUT

RGB

»Erweiterte Funktionen

• Hervorhebungsfunktion

1. Wenn Sie die Aufmerksamkeit Ihres Publikums auf einen

bestimmten Teil des Bildes lenken möchten, bietet sich die Hervorhebungsfunktion an.

2. Drücken Sie die Hervorhebungstaste ( ) an der Fernbedienung,

bewegen Sie den Hervorhebungsbereich mit den Richtungstasten.

• Maskierungsfunktion

1. Sie können bestimmte Teile des Bildes

maskieren, also ausblenden.

2. Drücken Sie die Maskierungstaste (

) an der Fernbedienung, bewegen Sie den Maskierungsbereich mit den Richtungstasten.

Drücken Sie die Größe-Taste ( ) an der Fernbedienung, wenn Sie die Größe

des hervorgehobenen oder maskierten Bereiches ändern möchten: Benutzen Sie

dazu die Richtungstasten.

Wenn Sie die Farbe des hervorgehobenen oder maskierten Bereiches ändern

möchten, drücken Sie die Farbe-Taste ( ) an der Fernbedienung und stellen die

gewünschte Farbe mit den Richtungstasten ein.

• BiB-Funktion (Bild-im-Bild)

1. Mit der BiB-Taste ( ) können Sie ein Standbild (ein Viertel der Bildgröße) in das Kamerabild einblenden.

2. Mit den Aufwärts-/Abwärtstasten verschieben Sie das Standbild nach oben oder unten links.

• Mikroskop anschließen

Über ein angeschlossenes Mikroskop können Sie Objekte bei großer Darstellung untersuchen.

1. Wählen Sie ein passendes Mikroskop und entsprechende Objekte.

2. Wählen Sie einen passenden Mikroskopadapter.

3. Mikroskopadapter sind für folgende Okulare erhältlich: 28 mm, 31 mm, 33 mm, 34 mm Durchmesser.

Bei Okularen mit Ø 33 und Ø 34 mm Durchmesser sollte nur ein mit Ø 33 oder Ø 34

mm Durchmesser gekennzeichneter Mikroskopadapter installiert werden.

Bei Okularen mit Ø 28 mm Durchmesser setzen Sie bitte den Ø 28 mm-Adapter in

die Ø 33- oder Ø 34 mm-Aufnahme ein.

Bei Okularen mit Ø 31 mm Durchmesser setzen Sie bitte den Ø 31 mm-Adapter in

die Ø 33- oder Ø 34 mm-Aufnahme ein.

Ø28 mm

Ø33 Ø34 mm Ø33 Ø34 mm

Ø31 mm

Ø33 Ø34 mm

4. Bringen Sie den Mikroskopadapter am Objektiv an.

5. Switch the focus mode to Macro.Schalten Sie den Focus-Modus auf Macro um. Drücken Sie die MENU-Taste( ) - wählen Sie Focus(

) --> select Macro oder drücken Sie die Makrotaste( ) an der

Fernbedienung.

6. Verbinden Sie vdas Objektiv mit angebrachtem Mikroskopadapter mit dem Mikroskop

Stellen Sie das Bild über die Bedienelemente des Mikroskops scharf.

Zur Feinabstimmung des Bildes drücken Sie die Autofokus-Taste ( ) oder nutzen

die Fernbedienungstasten zur manuellen Focussierung.

»Lagern

1. Schalten Sie das Gerät aus.

POWER

HDMI

ZOOM

OUTPUT

VGA

2. Ziehen Sie den Netzstecker des Netzteils aus der Steckdose. Trennen Sie nun das Netzteil und sämtliche Kabel vom Gerät.

3. Klappen Sie Kamerakopf und Arm wie in der Abbildung gezeigt zusammen.

»Problemlösung

Problem Ursache Lösung Das Gerät lässt sich

nicht einschalten.

Das Netzteil wurde nicht richtig an die Steckdose oder an die Dokumentenkamera angeschlossen.

Schließen Sie das Netzteil wieder richtig an die Dokumentenkamera und an die Steckdose an.

Bilder und Videos lassen sich nicht aufzeichnen

Nach dem Anschluss erscheint kein Bild.

Das Bild ist verschwommen

Das Bild ist umgedreht.

Das Bild bewegt sich nicht.

Der Speicher ist voll. Schaffen Sie etwas Platz auf

Die Speicherkarte ist schreibgeschützt.

Die Dokumentenkamera ist nicht richtig mit externen Geräten verbunden.

Am Ausgabegerät wurde der falsche Eingang eingestellt.

An der Dokumentenkamera wurde ein falscher Ausgang gewählt.

Der Indikator der PC Durchschleiffunktion leuchtet.

Das Objekt bendet sich

vermutlich zu nahe am Objektiv.

Das Objekt wurde nicht richtig in den empfohlenen Arbeitsbereich gelegt.

Das Kamerabild wird als Standbild angezeigt [ ].

der Speicherkarte oder im internen Speicher.

Setzen Sie den Schreibschutz der Speicherkarte außer Kraft.

Schließen Sie sämtliche Kabel zu externen Geräten richtig an.

Stellen Sie den richtigen Eingang am Ausgabegerät ein.

Stellen Sie den richtige Ausgang ein.

Schalten Sie diese Funktion über die jeweilige Taste [ ] ab.

Stellen Sie die Schärfe mit der Autofokustaste ein oder manuell nach.

Wählen Sie den Makromodus, wenn sich das Objekt weniger als 30cm

entfernt bendet.

Drehen Sie das Bild mit der [ ] Taste um.

Drücken Sie zum Abschalten der Standbilddarstellung die [ ] Taste am Bedienfeld.

Problem Cause Solution Die Fernbedienung

funktioniert nicht.

Im LC-Display wird „Speicherfehler“ oder „Kartenfehler“ angezeigt – oder die Speicherkarte kann nicht gelesen werden.

Bilder und Videos lassen sich nicht löschen und auch nicht auf der

Speicherkarte nden.

Videos lassen sich nicht am Computer wiedergeben.

Nach dem Anschluss an ein Fernsehgerät erscheint kein Bild.

Bei der Bildanzeige über das interne LCDisplay oder am Computer treten Bildstörungen auf.

Die Batterien sind erschöpft. Legen Sie neue AAA-Batterien in die

Ein Hindernis bendet sich

zwischen Fernbedienung und Fernbedienungssensor.

Der Abstand zwischen Fernbedienung und Fernbedienungssensor ist zu groß.

Die Formatierung der Speicherkarte ist nicht mit der Dokumentenkamera kompatibel.

Die Speicherkarte ist defekt. Legen Sie eine andere

Die unaufndbaren

Aufzeichnungen wurden im internen Speicher abgelegt.

Ihr Computer muss mit einer passenden Software ausgestattet sein.

Das Gerät wurde nicht richtig mit dem Fernsehgerät verbunden.

Die Netzfrequenz-Einstelung stimmt nicht mit der Netzfrequenz Ihres Stromnetzes überein.

Fernbedienung ein. Entfernen Sie das Hindernis.

Der Abstand zwischen Fernbedienung und Fernbedienungssensor ist zu groß.

Formatieren Sie die Speicherkarte mit der „Formatieren“-Funktion der Dokumentenkamera erneut.

Speicherkarte ein. Dies geschieht, wenn Sie ein paar

Bilder oder Videos aufzeichnen und dann erst eine Speicherkarte einlegen. Nachdem Sie die Speicherkarte herausgenommen haben, können Sie wieder auf solche Dateien zugreifen.

Installieren Sie Direct X 9.0c (oder aktueller) und die Windows Media

9.0-Codecs zur Lösung dieses Problems. Die dazu benötigten Dateien können Sie unter http:// www. microsoft.com herunterladen. Bitte lesen Sie unter „Dateien zum Computer kopieren“ nach.

Schließen Sie das Gerät richtig an das Fernsehgerät an.

Stellen Sie die Netzfrequenz entsprechend ein. Weitere Hinweise

nden Sie in der Tabelle

“Frequenzeinstellungen”.

DC550

90°

Manuel Utilisateur

Française

Cámara de

documentos

TS-82-909-90020

• Bienvenue:

Merci d’avoir acheté cet appareil. Veuillez lire attentivement ces instructions avant d’utiliser cet appareil.

• Déclaration de conformité à la réglementation de la FCC(Classe A):

Cet appareil est conforme à la section 15 de la règlementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles et (2) cet appareil doit tolérer les interférences reçues, y compris celles qui sont susceptibles de perturber son fonctionnement.

• Déclaration de la Commission Fédérale des Télécommunications (FCC):

Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s’il n’est pas installé et utilisé conformément aux instructions. L’utilisation de cet appareil dans un environnement domestique peut provoquer des interférences nuisibles pour les communications radio et, le cas échéant, l’utilisateur est responsable de prendre des mesures adéquates pour éliminer ces interférences.

• Déclaration de conformité à la Communauté Européenne (Classe A):

Cet appareil est un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences nuisibles pour les communications radio et, le cas échéant, l’utilisateur est responsable de prendre des mesures adéquates pour éliminer ces interférences.

Le symbole de la poubelle à roulettes barrée indique que cet appareil ne doit pas être jeté avec les ordures municipales. Vous devez vous débar-asser de cet appareil, lorsque vous n’en avez plus besoin, en l’emmenant dans un point de collection spéciallement conçu pour le recyclage des appareils électriques et électroniques.

Avertissement

1. Ne regardez jamais directement la source d’éclairage DEL, car elle peut faire mal à la rétine.

2. Lorsque vous voulez transporter l’appareil, tenez directement la partie inférieure de l’unité principale avec les deux mains. Ne transportez jamais l’appareil en utilisant le bras ou la tête de la caméra.

3. Faites attention à ne pas cogner la tête de la caméra sur un bureau ou tout objet dur.

4. Ne tournez jamais le bras dans la direction opposée.

Préparation du visualiseur

90°

»Présentation des parties

Tête de caméra Lampe LED Orateur Microphone Récepteur de signal de télécommande Panneau de commande Entrée HDMI Emplacement carte SD

Port d’entrée VGA Emplacement antivol Récepteur de signal de télécommande Prise électrique 5V CC Port USB Port de sortie VGA Sortie HDMI

»Panneau de conguration

BRIGHTNESS

FLIPLAMP

RECORDING SNAP AUTO FOCUS

Bouton Fonction

PLAYBACK MENU

Bouton Fonction

Allumer/éteindre l’alimentation

Tourner l’image par 180° chaque fois

POWER

HDMI

ZOOM

FREEZE

Accès au mode PC pour exécuter la fonction « PASSAGE »

Activer la touche de raccourci de la luminosité

Geler l’image afchée

Allumer/éteindre et régler la luminosité de la lampe LED

Prendre une photo

Enregistrement d’une séquence

Afchage du menu et sélection

Bouton de direction

Zoom arrière

vidéo et audio

Accès au mode Lecture pour visualiser les séquences vidéo et les images enregistrées

OUTPUT

VGA

Zoom avant

Mise au point automatique unique

Interrupteur de sortie HDMI-VGA

»Télécommande

Bouton Fonction

Activer la touche de raccourci de la luminosité

Allumer/éteindre l’alimentation

Geler l’image afchée

Afcher ou cacher les icônes de

l’écran Pour ouvrir ou fermer le menu

OSD Ouvrir le mode Lecture pour

afficher les photos et les clips vidéos qui ont été enregistrés

Tourner l’image par 180° chaque fois

Utilisez ces boutons pour sélectionner et ajuster

Enregistrer un clip vidéo

Prendre une photo Zoom arrière / Zoom avant sur

l’image Une photo avec mise au point

automatique Utilisez la barre de niveau pour

ajuster manuellement la mise au point

Aller rapidement au zoom numérique 2X ou 4X

Activer/désactiver la fonction Surbrillance

Activer/désactiver la fonction CacherActiver/désactiver la fonction Cacher

Bouton Fonction

Interrupteur Macro/Normal

Ajustez la taille de la partie en surbrillance/cachée avec les Touches de navigation

Réglez la couleur de l’extérieur de la partie en surbrillance/cachée avec les touches de navigation

Augmenter/baisser le volume

Activer/désactiver la fonction

Image dans image *Pour afcher une image xe sous forme d’une petite image tout en afchant

l’image

La télécommande infrarouge ne peut être utilisée que près de l’appareil.

Insérez les piles dans le bon sens en respectant les signes “+” et “-”.

Enlevez les deux piles AAA en même temps. N’utilisez pas une pile neuve avec une

pile usée ou des piles différentes

»Installation

• Rotation

Tourner pour une rotation 90° de l’image

90°

• Lampe d’éclairage

Si vous êtes dans un environnement sombre, allumez la lampe DEL pour une meilleure exposition.

1. Appuyez sur le bouton de la lampe DEL ( ) à la base pour allumer/éteindre la lampe DEL.

2. Ajustez la luminosité en appuyant sur le bouton de la lampe ( ).

»Utilisation basique

• Options du menu dans le mode Prévisualisation

Elément Icon Option Description

Luminosité -

Graphique

Texte

Effet

N & B

Négatif

Croquis

Auto

Balance des blancs

Zoom rapide 2X / 4X Réglez le zoom rapide sur 2X ou 4X.

Macro

Résolution xe 0.8M / 2M / 5M / 8M Sélectionnez la résolution xe désirée.

Fluorescent

Tungstène

Personnalisé

Normal

Macro / Microscope

Haute qualité

Mode vidéo

rafraichissement élevé

Utilisez les boutons Droite/Gauche pour rendre l’image plus claire/foncée

Pour améliorer les nuances des documents couleurs comme par exemple des images, des graphiques, des schémas.

Cette fonction a été conçu spéciquement pour des documents texte, an de mettre

en valeur les caractères et les lignes.

Pour visualiser une image en noir et blanc. Pour mieux visualiser l’image, sélectionner cet effet pour prendre des photos de documents en noir et blanc, etc.

Pour prendre une image négatif avec la caméra.

Pour prendre une image croquis avec la caméra.

L’utilisateur peut choisir entre de nombreux modes (Auto, Fluorescent, Tungstène et Personnalisé) pour s’adapter à différents environnements.

Sélectionnez le mode Standard pour 37cm ~ ∞.

Sélectionnez le mode Macro/Microscope pour prendre des photos en gros plan ou lorsque connecté à un microscope.

Sélectionnez le mode vidéo désiré

RÉGLAGE

Bip Marche/Arrêt Pour activer/désactiver le son bip

Pour régler la fréquence de scintillement

Fréquence 50Hz / 60Hz

Disque

Connexion USB

Sortie HDMI 720p / 1080p Ajuster la résolution de sortie HD

Sortie VGA XGA / UXGA Ajuster la résolution de sortie VGA

Langue -

Horloge - Pour régler la date et l’heure

Formater Non / Oui

Cam PC

Non / Oui Débranchez la fonction USB

Réinitialisation défaut Non / Oui

sur 50Hz ou 60Hz. Le réglage de fréquence est basé sur le standard de fréquence de votre réseau électrique local.

Sélectionnez « Disque » pour le mode Stockage de masse »

Sélectionnez « Cam PC » pour ouvrir le mode Cam PC

Permet de choisir la langue utilisée par l’OSD

Pour formater le support de stockage.

Notez que tous les chiers stockés sur le

support sont supprimés.

Pour restaurer les réglages d’usine par défaut. Notez que vos réglages actuels sont effacés.

• Options du Menu en mode Lecture

Elément Icône Option Description

Info chier -

Diaporama Marche/Arrêt

Volume -

Supprimer un élément Non / Oui

Supprimer tout Non / Oui

Pour afcher le titre du chier, la

date et l’heure enregistrés, la taille et la longueur de l’enregistrement.

Pour faire un diaporama avec l’intervalle sélectionné

Régler le volume de la lecture vidéo. V

Pour supprimer le chier

sélectionné. Pour supprimer toutes les images

du même type enregistrées dans la mémoire.

• Réglage de la luminosité

1. Appuyez sur le bouton LUMINOSITÉ de la télécommande ( ) ( ).

2. Utilisez les boutons ( ou ) pour augmenter ou réduire le

niveau de luminosité.

• Fonction zoom

1. Utilisez le bouton Zoom ( / ) pour faire un zoom avant ou

arrière à l’écran.

• Régler la mise au point

• Auto-Focus

Appuyez sur le bouton AF ( ) .Cette fonction vus permet de faire un autofocus unique.

• Focus Manuel

Appuyez sur le bouton manual focus ( / ) sur la télécommande pour afner la mise au point.

• Anti-reet

La feuille Anti-reet est une feuille transparente en plastique qui se

pose au-dessus des objets ou des surfaces brillantes pour réduire les

reêts. Pour l’utiliser, posez la feuille anti-reet au-dessus d’un objet ou d’une surface brillante, comme un magazine, pour réduire les reêts de

la lumière.

• Insérer et retirer une carte SD/SDHC (non fournie)

1. Insérez la carte mémoire dans la fente avec l’étiquette en haut et

jusqu’au fond.

2. 2. Si vous avez correctement inséré la carte, l’icône( ) apparaîtra sur

l’écran et la mémoire interne ne sera plus disponible.

3. Pour retirer la carte, poussez-la pour la libérer, puis tirez-la doucement

hors de la fente.

N’éteignez pas l’alimentation lorsque vous formatez la carte SD.

Utilisez cet appareil pour formater la carte SD. Si vous avez déjà formaté la carte SD

avec un ordinateur, formatez-la à nouveau en utilisant l’appareil.

Si aucun périphérique de stockage n’est connecté, les fichiers seront tous enregis-

trés dans la mémoire interne.

• Enregistrer un clip vidéo / Prendre une photo

1. Adapter la résolution de capture ou d’enregistrement aux réglages,

voir tableau ci-dessous Choisissez le mode de mise au point approprié en fonction de la distance de l’objet désiré:

2. Réglez le mode de mise au point sur Normal pour entre 3cm et

∞@1X ; 30cm et ∞@17X. Changez le mode de mise au point sur

Macro ( )( )pour entre 3cm ~ ∞. Utilisez les boutons ( / ) de zoom pour faire un zoom avant ou arrière sur l’écran.

3. Appuyez sur le bouton Enregistrer ( ) pour commencer un

enregistrement et appuyez à nouveau pour arrêter l’enregistrement.

4. Appuyez sur le bouton pression ( ) pour prendre une image xe.

Interrupteur de sortie Réglage de la résolution Résolution de capture

VGA

HDMI

XGA 1024 x 768

UXGA 1600 x 1200

720P 1280 x 720 1280 x 720

1080P 1920 x 1080 1920 x 1080

Résolution

d’enregistrement

1024 x 768

• Lecture

1. Appuyez sur le bouton LECTURE ( ) .

2. La dernière image ou clip vidéo enregistré commencera.

3. Utilisez les boutons haut et bas pour choisir un chier

Branchement des connexions

Diagramme du système

VGA IN

HDMI IN SD Card

Etape 1 / Branchement sur une prise de courant

Utilisez l’adaptateur secteur pour brancher la prise ENTREE CC de l’appareil sur une prise de courant 100—240V CA.

Le type d’adaptateur d’alimentation varie en fonction de votre pays/région

Etape 2/Résolution de sortie et format d’affichage

Plusieurs résolutions de sortie sont disponibles en fonction des réglages de la sortie et du format

d’afchage. Voir tableau ci-dessous:

Sortie Format d’affichage Résolution Fréquence verticale

VGA 4:3

HDMI 16:9

*Le visualiseur réduit automatiquement la résolution de sortie si l’appareil d’afchage ne supporte

pas la résolution maximale.

1024 x 768

1600 x 1200

1280 x 720

1920 x 1080

50 / 60 Hz

Etape 2/ Résolution d’affichage et format affichage

VGA

HDMI

USB

Port du produit

RGB OUT-

PUT

RGB

INPUT

HDMI

OUT

HDMI

TYPE B

Port

Cable

• Raccordement par la SORTIE VGA

Raccordez un câble VGA au port de sortie VGA.

port

dispositif

d'afchage

PC Port

RGB INPUT

RGB

OUTPUT

HDMI-INPUT

HDMI

OUTPUT

TYPE A Port TYPE A Port

VGA OUT

DC 5V

USB

HDMI OUT

• Raccordement par USB

Appuyez sur le bouton MENU ( )→ Connexion USB. Sélectionnez « Disque » pour raccorder un stockage de masse. Sélectionnez « PC Cam » pour l'utiliser comme une webcam.

• Copier des chiers sur votre ordinateur

Veuillez noter que les clips vidéo sont enregistrés au format AVI et qu’ils sont compilés avec

CLIPxxxx.avi(xxxx sont des numéros en série). Avant de pouvoir regarder ces clips vidéo sur votre PC, il est possible que vous ayez besoin d’installer des programmes multimédia.

1. Allumez l’appareil.

2. Branchez l’appareil sur l’ordinateur en utilisant un câble USB.

3. Appuyez sur MENU ( ) → sélectionnez « Connexion USB » →choisissez

« Disque ». La mémoire interne ou la mémoire externe sera détectée.

Vous pouvez alors regarder les images d’une carte SD en utilisant un logiciel de lecture sur le

PC ou couper et coller simplement les fichiers sur votre PC.

• Utilisation de l’appareil comme Cam PC

1. Branchez l’appareil sur votre ordinateur.

Allumez votre ordinateur, puis branchez le câble USB accessoire sur le port USB de votre ordinateur. Assurez-vous que le connecteur et le port sont correctement alignés.

Choisissez le mode Cam PC. Branchez l’autre extrémité du câble USB sur l’appareil. Allumez, appuyez sur MENU ( ) → sélectionnez Connexion USB → sélectionnez

Cam PC ( ) et appuyez sur le bouton OK pour confirmer.

2. Lancez la Caméra PC

Une fois l’appareil correctement connecté et détecté par votre PC, Vous pouvez lancer votre logiciel préféré et utiliser la fonction de Caméra PC.

•

Raccordement à un ordinateur

Pour afficher l’image de l’ordinateur, appuyez sur le bouton PC ( ) du panneau de contrôle. Sur un ordinateur portable, pour sé-

lectionner le mode de sortie d’affichage, utilisez la commande clavier( Fn + ) pour changer entre les modes d’affichage. Pour les autres commandes, référez-vous au manuel de votre ordinateur portable. Le signal ne peut passer qu’entre le port ENTREE VGA et SORTIE VGA ou le port ENTREE HDMI et SORTIE HDMI sur le visualiseur. Veuillez connecter un appareil d’affichage pour afficher l’image sur l’ordinateur.

VGA IN

HDMI IN

SD Card

Sur un ordinateur portable, pour sélectionner le mode de sortie d’affichage, utilisez

la commande clavier ( Fn + ) pour changer entre les modes d’affichage. Pour les autres commandes, référez-vous au manuel de votre ordinateur portable.

VGA OUT

DC 5V

USB

HDMI OUT

RGB

»Opérations avancées

• Fonction Surbrillance

1. Si vous voulez attirer l’attention sur une partie particulière d’une

image, vous pouvez utiliser la fonction Surbrillance.

2. Appuyez sur le bouton Surbrillance ( ) sur la télécommande

etutilisez les boutons de direction pour déplacer la section en surbrillance.

• Fonction Cacher

1. Vous pouvez cacher une partie de

l’image afchée.

2. Appuyez sur le bouton Surbrillance

( ) sur la télécommande et utilisez les boutons de direction pour déplacer la section en surbrillance.

Appuyez sur le bouton Taille ( ) sur la télécommande et utilisez les boutons de

direction pour ajuster la taille de la section en surbrillance/à cacher.

Appuyez sur le bouton Couleur( ) sur la télécommande et utilisez les boutons de

direction pour changer la couleur de la section en surbrillance/à cacher.

• Fonction PIP (Image dans une

Image)

1. Appuyez sur le bouton PIP ( ) pour

afcher une image xe d’environ un quart de la taille sur l’afchage en direct

de la caméra.

2. Appuyez sur les boutons HAUT / BAS

pour modier la position entre les

images.

• Branchement d’un microscope

Vous pouvez brancher un microscope pour vous permettre de regarder des objets microscopiques sur un grand écran.

1. Ajustez le microscope et faites la mise au point sur les objets.

2. Choisissez un adaptateur de microscope approprié.

3. Les accessoires d’adaptateur de microscope sont les lentilles

suivantes : Ø28mm ,Ø31mm, Ø33mm, Ø34mm.

Pour la lentille de Ø33mm, Ø34mm, seulement un adaptateur de microscope avec

une étiquette Ø33 ou Ø34mm doit être installé.

Pour la lentille de Ø28mm, veuillez insérer l’adaptateur Ø28mm sur le Ø33 ou

Ø34mm.

Pour la lentille de Ø31mm, veuillez insérer l’adaptateur Ø31mm sur le Ø33 ou

Ø34mm.

Ø33 Ø34 mm

Ø28 mm

Ø33 Ø34 mm

Ø31 mm

Ø33 Ø34 mm

4. Montez / enlevez l’adaptateur du microscope sur / de l’objectif en

suivant la manipulation indiquée sur l’image

5. Appuyez sur MENU ( )--> sélectionnez Mise au point ( )

--> sélectionnez Macro ou appuyez sur le bouton ( ) de la

télécommande.

6. Branchement de la lentille avec l’adaptateur de microscope sur le

microscope.

Si l’image est floue. Ajustez la mise au point du microscope.

Appuyez sur le bouton AF ( ) ou utilisez le bouton de mise au point manuelle de

la télécommande pour ajuster manuellement la point.

»Rangement

1. Eteignez l’appareil.

2. Débranchez l’adaptateur

secteur de la prise de courant. Puis débranchez l’adaptateur secteur et tous les câbles.

3. Pliez la tête de la

caméra et les bras dans les directions indiquées sur

la gure.

POWER

HDMI

ZOOM

OUTPUT

VGA

»Résolution de problèmes

Problème

Elle ne s’allume pas normalement.

Impossible de prendre des photos ou d’enregistrer des clips vidéo.

Aucune image après la connexion.

L’image est oue. La distance entre l’objet et

L’image est à l’envers.

L’image ne change pas.

La télécommande ne marche pas.

Cause Solution L’adaptateur secteur n’est

pas branché correctement sur la prise de courant ou sur le visualiseur.

Mémoire insufsante Libérez de l’espace sur la carte SD/

La carte SD que vous utilisez est “protégée”

Le visualiseur n’est pas correctement connecté à l’appareil externe.

Type de source d’appareil

d’afchage externe incorrect.

Port de sortie du bouton de sélection de la sortie du visualiseur incorrect.

L’indicateur du bouton PC Passthrough est allumé

l’objectif est trop petite.

Le document n’est pas posé correctement dans l'espace de travail recommandé.

L’image de la caméra est réglé sur Geler Freeze[ ].

Pas d'alimentation Remplacez les piles AAA de la

Un objet obstrue le récepteur de signal de la télécommande du visualiseur.

La distance d'utilisation est trop grande.

Rebranchez une extrémité de l’adaptateur secteur sur le visualiseur et l’autre extrémité sur une prise de courant.

MMC ou dans la mémoire interne. Réglez la carte SD pour la rendre

inscriptible. Connectez de nouveau tous les câbles

nécessaires avec l’appareil externe.

Réglez le bon type de source de

l’appareil d’afchage externe.

Réglez le port de sortie avec le bouton de sélection de la sortie.

[ ] Appuyez sur le outon PC Passthrough pour désactiver la fonction. Appuyez sur le bouton AF pour faire automatiquement la mise au point ou ajustez-la en appuyant sur Mise au point manuelle. Sélectionnez le mode Macro si la distance est moins de 37cm. Appuyez sur le bouton [ ] pour changer la direction.

Appuyez à nouveau sur le bouton [ ]

du panneau de contrôle pour arrêter la

pause.

télécommande. Enlevez les objets qui se trouvent

devant le visualiseur.

Rapprochez-vous du visualiseur lorsque vous utilisez la télécommande.

Problème Cause Solution

LL'écran LCD afche

un message « ERREUR MÉMOIRE » ou « ERREUR CARTE ». Ou la carte mémoire ne peut pas être lue

Impossible de supprimer les images et les séquences vidéo et impossible également de les trouver dans la carte mémoire.

Impossible de voir des clips vidéos sur mon ordinateur.

L’écran de la

télévision n’afche

rien après avoir raccordé l’appareil à la télévision

Des bruits apparaissent lors de la visualisation des images sur l’écran LCD ou sur l’ordinateur.

Le format de la carte mémoire n'est pas compatible avec l'appareil.

La carte mémoire est altérée. Remplacez la carte mémoire avec une

Les enregistrements perdus sont enregistrés dans la mémoire interne.

Le logiciel n’est pas installé sur l’ordinateur.

L’appareil n’est pas raccordé correctement à la télévision.

Le réglage du scintillement ne correspond pas à la norme du pays dans lequel vous séjournez.

Utilisez la fonction « FORMATAGE » du visualiseur de documents pour formater la carte.

nouvelle carte.

Ceci se produit quand vous insérez une carte mémoire après avoir pris quelques photos ou séquences vidéo.

Vous pourrez accéder à ces chiers

après avoir retiré la carte mémoire.

Le logiciel n’est pas installé sur l’ordinateur.

Reconnectez correctement l’appareil à la télévision.

Ajustez le réglage du scintillement. Pour de plus amples informations, veuillez consulter le tableau « Réglages du scintillement » .

DC550

90°

Manuel Utilisateur

Español

Visualiseur

TS-82-909-90020

• Bienvenido:

Gracias por adquirir este producto .Lea las instrucciones atentamente antes de utilizar el producto.

• Declaración de cumplimientos de la FCC (clase A):

Este dispositivo cumple la Parte 15 de las Reglas de la FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo

no debe causar interferencias perjudiciales y (2) Este dispositivo debe

aceptar cualquier interferencia recibida, incluidas aquellas que provoquen un funcionamiento no deseado.

• Declaración de la Comisión Federal de Comunicaciones :

Este equipo se ha probado y se ha encontrado que cumple con los límites de un dispositivo digital de Clase A, de acuerdo con el partado 15 de la Normativa FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales cuando el equipo se utilice en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, podría ocasionar interferencias perjudiciales en las comunicaciones de radio. Es probable que el funcionamiento de este equipo en una

zona residencial cause interferencias perjudiciales, en cuyo caso será necesario que el usuario corrija las interferencias a sus expenas.

• Declaración de cumplimientos de la Comunidad Europea (Class A):

Este es un producto de Clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso se puede instar al usuario a que tome las medidas oportunas..

El símbolo de la papelera con ruedas tachada indica que este producto no se debe arrojar a la basura municipal. En su lugar, es necesario deshacerse del equipo depositándolo en un punto limpio designado de reciclaje de equipos eléctricos y electrónicos.

Advertencia

1. No mire directamente a la

fuente de luz de LED, ya que puede dañar la retina.

2. Transporte el producto sujetándolo por la parte infer ior de la unidad

principal con ambas manos. Nunca sujete el producto únicamente por el brazo o el cabezal de la cámara.

3. Preste atención para evitar que el cabezal de la cámara se golpee

contra el escritorio o cualquier objeto duro.

4. Nunca gire el brazo en dirección opuesta.

Preparar la cámara de documentos

90°

»Familiarizarse con las partes de la cámara

de documento

Cabezal de la cámara Lámpara LED Altavoz Micrófono Remote Control Signal Receiver Receptor de señal del mando a distancia Puerto entrada HDMI Ranura de tarjeta SD

Puerto de entrada VGA Ranura antirrobo Receptor de señal del mando a distancia Toma de alimentación de CC de 5V Puerto USB Puerto de salida VGA Puerto Salida HDMI

»Panel de control

HDMI

ZOOM

OUTPUT

BRIGHTNESS

FLIPLAMP

RECORDING SNAP AUTO FOCUS

Botón Función

Permite encender y apagar la alimentación

Permite girar la imagen de 180° en 180°

Permite congelar la imagen actual

Permite capturar una imagen estática

PLAYBACK MENU

Botón Función

Mostrar Menú y seleccionar

Botones de dirección

Alejar

POWER

FREEZE

Activar el modo PC para habilitar la función “CAMBIAR”

Tecla acceso directo de brillo

Encender/apagar y ajustar el brillo de la lámpara LED

Grabar un vídeo y un clip de audio

Activar el modo de Reproducción para ver los clips de vídeo grabados y las imágenes tomadas

VGA

Acercar

Auto-enfoque de una sóla vez

Switch de salida HDMI-VGA

»Mando a distancia

Botón Función

Tecla acceso directo de brillo

Permite encender y apagar la unidad

Permite congelar la imagen actual.

Permite mostrar u ocultar los iconos en la pantalla

Permite mostrar u ocultar el menú OSD

Permite entrar en el modo de reproducción para mostrar las imágenes y los clips de vídeo grabados

Permite girar la imagen de 180° en 180°

Utilice estos botones para seleccionar una opción y realizar ajustes

Permite grabar un clip de vídeo Permite capturar una imagen

estática Permite reducir y ampliar la ima-

gen Enfoque automático con un

disparo Permite utilizar la barra de nivel

para ajustar el enfoque manualmente

Permite establecer rápidamente el zoom digital 2X o 4X

Permite resaltar la función de activación y desactivación

Permite enmascarar la función de activación y desactivación

Botón Función

Permite conmutar entre el modo Macro y Normal

Permite ajustar el tamaño de la sección resaltada o enmascarada mediante las teclas de dirección

Permite establecer el color del área exterior de la sección resaltada o enmascarada mediante las teclas de dirección

Permite subir o bajar el volumen de sonido

Picture in Picture function on / off *For displaying a still image as an insert while displaying another image.

El mando a distancia de infrarrojos solamente funciona a una distancia cercana de la

unidad.

Inserte las pilas correctamente coforme a los símbolos “+” y “-”

El mando a distancia utiliza dos pilas de tipo AAA. No utilice pilas nuevas y usadas ni

tipos diferentes de pilas juntas.

»Conguración

• Función de rotación

Girar el rotor de la lente para rotar la imagen 90°

90°

• Lámpara de iluminación

Si está en un entorno oscuro, encienda la luz LED para tener una exposición mejor.

1. Pulse el botón de la luz LED ( ) en la base para encender o apagar la luz LED.

2. Ajuste el brillo pulsando el botón de la luz ( )

»Operaciones básicas

• Opciones de menú en el modo de vista previa

Elemento Icono Opción Descripción

Brillo -

Gráco

Texto

Efecto

B/N

Negativo

Sketch

Auto

Balance de blancos

Zoom rápido 2X / 4X Establezca el zoom rápido en 2X o 4X.

Macro

Resolución estática

Fluorescente

Tungsteno

Personalizado

Normal

Macro / Microscopio

0.8M / 2M 5M / 8M

Alta calidad

Modo de vídeo

Alta velocidad de cuadro

Utilice los botones Derecha e Izquierda para proporcionar más brillo o más oscuridad a la imagen

Si elegis el graco, los colores del

tu archivo seran mas brillante y mas claro,Ejemplo: foto, tableta.

Esta funcion es para disenar especialmente a las letras o archivos con colores blancos ynegros, Ejemplo: Letras, lineas negras.

Para generar una imagen de cámara en blanco y negro. Para facilitar la visualización de la imagen, seleccione esto cuando capture documentos en blanco y negro, etc.

TPara generar una imagen de cámara negativa.

TPara generar una imagen de cámara sketch.

Hay varios modos (Auto, Fluorescente, Tungsteno y Personalizado) entre los que elegir según el entorno.

Seleccione el modo Estándar para 35cm

~ ∞..

Seleccione el modo Macro/Microscopio para obtener primeros planos o cuando conecta un microscopio.

Seleccione la resolución estática que desee.

Seleccione el modo de vídeo deseado

Pitido

Parpadeo 50Hz / 60Hz

Conexión USB

Salida HDMI 720p / 1080p Ajustar resolución salida HD

Salida VGA XGA / UXGA Ajustar resolución salida VGA

Idioma -

Reloj - Establecer la fecha y hora

Format No / Sí

Reset default No / Sí

Activar/ Desactivar

Disco

Cámara de PC

Desactiva

Setting

Habilitar o deshabilitar el sonido del pitido

Establecer la frecuencia en 50 Hz o

60 Hz. La conguración de parpadeo

se basa en la norma de frecuencia de la fuente de alimentación eléctrica local.

Seleccione “Disco“ para entrar en el modo de almacenamiento masivo

Seleccione“Cámara de PC“ para entrar en Modo Cámara de PC

El efecto va más fuertes como el aumento del número

Permite seleccionar el idioma en el que se mostrarán los menús OSD

Dar formato al medio de almacenamiento. Tenga en cuenta que todos los archivos almacenados en el medio se perderán.

Restaurar los valores predeterminados de fábrica. Tenga en cuenta que se sobrescribirá

la conguración actual.

• Opciones de menú en el modo Reproducción

Elemento Icono Option Descripción

Info chier -

Diaporama Activar/Desactivar

Volumen -

Supprimer un No / Sí Eliminar el archivo actual

Supprimer tout No / Sí

Ver el título del archivo, la fecha y hora en la que se guardó, el tamaño y la duración de grabación.

Iniciar una presentación de diapositivas

Ajusta el volumen del video en reproducción.

Eliminar todas las imágenes del mismo tipo almacenadas en la memoria.

• Ajustar el brillo

1. Presione el botón MENÚ ( )( )y seleccione el modo Brillo.

2. Utilice los botones ( or ) para aumentar o reducir el nivel de brillo.

• Ajustar el tamaño

1. Use boton de zoom ( / ) para reducir y ampliar la imagen.

• Ajustar el brillo enfoque

• Automatic focus

Presione el AF botón ( ) to automatically focus. This function provides a one-shot autofocus.

• Manual focus

Presione el manual de enfoque botón ( / ) on remote control to netune the focus.

• Antideslumbramiento

La lámina antideslumbramiento es un plástico transparente que se superpone en la parte

superior de un objeto o supercie para reducir el deslumbramiento.

Para usar esta lámina antideslumbramiento, solamente tiene que colocarla sobre el objeto o

supercie brillante (como una revista) para reducir la reexión de la luz.

• Insertar y expulsar una tarjeta SD/SDHC (no

suministrada)

1. Inserte la tarjeta con la etiqueta hacia arriba hasta que llegue al final de la ranura.

2. Cuando la tarjeta se inserte correctamente, el icono ( ) aparecerá en la pantalla y no se podrá acceder a la memoria interna.

3. Para quitar la tarjeta, empújela para liberarla y, a continuación, tire de ella suavemente para extraerla.

No desconecte la alimentación mientras da formato a la tarjeta SD.

Asegúrese de utilizar este producto para dar formato a la tarjeta SD. Si ya ha dado

formato a la tarjeta SD con un equipo, vuelva a darla formato con la unidad principal.

Si no hay un almacenamiento externo conectado, todos los archivos se guardarán en

la memoria integrada.

• Grabar un clip de vídeo / tomar una imagen ja

1. Establezca la captura o la resolución de grabación de acuerdo con

la conguración, por favor consulte la tabla de abajo aceording to

the setting, please refer to the table below

Elija el modo de enfoque en función de la distancia al objeto:

Establezca el modo de enfoque en Normal para 3cm a ∞@1X ; 30cm a ∞@17X. Establezca el modo de enfoque en Macro ( ) or (

) para 3cm a ∞. Utilice el botón Zoom ( / ) para acercar o

alejar la pantalla.

2. Presione el botón Grabar ( ) para iniciar la grabación y vuelva a

presionarlo para detener dicha grabación.

3. Presione el botón Snap ( ) para tomar una imagen ja.

Switch de salida

VGA

HDMI

Configuración de

resolución

XGA 1024 x 768

UXGA 1600 x 1200

720P 1280 x 720 1280 x 720

1080P 1920 x 1080 1920 x 1080

Resolución de captura Resolución de grabación

1024 x 768

• Reproducir

1. Presione el botón REPRODUCIR ( ) .

2. La última imagen o clip de vídeo grabado comenzará a reproducirse.

3. Utilice el botón Arriba o Abajo para cambiar de archivo.

Realizar las conexiones

Diagrama del sistema

VGA IN

HDMI IN SD Card

Paso 1 / Enchufar la toma de corriente

Utilice el adaptador de alimentación para conectar el conector ENTRADA DE CC del producto en una toma de corriente estándar de 100 VCA~240 VCA.

El tipo de adaptador de corriente está en función de sus países / regiones.

Paso 2 / Resolución de salida y relación de aspecto

Varias resoluciones de salida están disponibles en función de la conguración de relación de aspecto y de salida. Por favor, consulte la tabla que aparece a continuación:

Salida Relacción de Aspecto Resolución Frecuencia Vertical

VGA 4:3

HDMI 16:9

*La cámara de documentos bajará la resolución de salida de forma automática cuando el dispositivo de visualización conectado no admita una resolución mayor.

1024 x 768

1600 x 1200

1280 x 720

1920 x 1080

50 / 60 Hz

Paso 2 /Conectar un monitor o proyector

VGA

HDMI

USB

Puerto del

producto

RGB OUT-

PUT

RGB

INPUT

HDMI

Puerto TYPO B

Cable

• Conectar a través de SALIDA VGA

DC 5V

USB

Para mostrar imágenes, puede utilizar el cable VGA para conectar el conector SALIDA VGA del producto al puerto RGB del televisor.

Display Port de

dispositivos

PC Port

RGB INPUT

RGB OUT-

PUT

HDMI-INPUT

HDMI-OUT-

PUT

Puerto TYPO A Puerto TYPO A

VGA OUT

HDMI OUT

• Conectar a través de USB

Presione el botón MENÚ ( ) → seleccione “Conexión USB” Elija "Disco" para conectar un dispositivo de almacenamiento masivo. Elija "Cámara de PC" para que sea como una cámara de PC.

• Copiar archivos a su PC

Tenga en cuenta que los clips de vídeo se graban en formato AVI y se recompilan como CLIPxxxx.avi (donde xxxx son cuatro números en serie).

Antes de ver estos vídeos en su PC, puede que tenga que instalar algunos programas especiales.

1. Encienda el producto.

2. Conecte el producto a su PC mediante un cable USB.

3. Presione MENÚ ( ) → seleccione “Conexión USB“ → elija “Disco“. Se detectará le memoria interna o la memoria externa

A continuación, puede ver los datos de imagen en una tarjeta SD o en un visor de PC, o simplemente cortando el archivo y pegándolo en su PC.

• Utilizar el producto como una cámara de PC

1. Conecte el producto a su PC. Encienda el equipo y, a continuación, conecte el cable USB al puerto USB de su PC. Asegúrese de que el conector y el puerto están bien alineados. Cambiar al modo Cámara de PC. Conecte el otro extremo del cable USB a la unidad principal.

Encienda la unidad o presione MENÚ ( ) → selección Conexión USB → seleccione Cámara de PC ( ) y presione el botón Aceptar para conrmar la selección.

2. Iniciar la cámara de PC Cuando el producto esté correctamente conectado al equipo y éste lo detecte, podrá iniciar su aplicación preferida para usar la función Cámara de PC.

•

Conectar su PC

Para mostrar la imagen del equipo, presione el botón PC ( ) del

panel de control.

For different command, please refer to your laptop manual.Para es-

tablecer el modo de visualización de salida en un equipo portátil, utilice el comando del teclado ( Fn + ) para cambiar entre los modos de visualización. Para obtener información de los diferentes comandos, consulte el manual del equipo portátil.

La señal es solamente paso a través desde el puerto ENTRADA

VGA al puerto SALIDA VGA en la cámara de documentos. No se puede mostrar imagen de PC en el panel LCD de 3”. Conecte un ispositivo de salida para mostrar la imagen de su PC.

VGA IN

HDMI IN

SD Card

For different command, please refer to your laptop manual.Para establecer el modo

de visualización de salida en un equipo portátil, utilice el comando del teclado ( Fn +

) para cambiar entre los modos de visualización. Para obtener información de los

diferentes comandos, consulte el manual del equipo portátil.

VGA OUT

DC 5V

USB

HDMI OUT

RGB

»Operaciones avanzadas

• Función Resaltar

1. Si desea destacar una sección concreta de la imagen de salida,

puede utilizar la pantalla Resaltar.

2. Presione el botón Resaltar( ) del mando a distancia y utilice los

botones de dirección para mover el área resaltada.

• Función Enmascarar

1. Puede enmascarar una sección

de la imagen de salida.

2. Presione el botón Enmascarar

( ) del mando a distancia y utilice los botones de dirección para mover el área enmascarada.

Presione el botón Tamaño ( ) del mando a distancia y utilice los botones de

dirección para ajustar el tamaño resaltado o enmascarado.

Presione el botón Color ( ) del mando a distancia y utilice los botones de direc-

ción para ajustar el color del área resaltada o enmascarada.

• Función Imagen en Imagen (PIP,

Picture in Picture)

1. Presione el botón PIP ( ) para

mostrar una imagen estática de un cuarto de tamaño alrededor en una pantalla de cámara en directo.

2. Utilice el botón Arriba o Abajo para

mover la imagen estática al lado superior izquierdo e inferior izquierdo.

• Conectar un microscopio

La conexión de un microscopio permite examinar objetos microscópicos en una pantalla grande.

1. Ajuste el microscopio y enfoque los objetos.

2. Elija un adaptador de microscopio adecuado.

3. Los accesorios del adaptador de microscopio son aplicables al

ocular: Ø28 mm ,Ø31 mm, Ø33 mm y Ø34 mm.

Para oculares de Ø33 mm y Ø34 mm solamente se debe instalar un adaptador de

microscopio con la etiqueta Ø33 mm o Ø34.

Para el ocular de Ø28 mm, inserte el adaptador de Ø28 mm en el ocular de Ø33 mm

o Ø34 mm.

Para el ocular de Ø31 mm, inserte el adaptador de Ø31 mm en el ocular de Ø33 mm

o Ø34 mm.

Ø28 mm Ø31 mm

Ø33 Ø34 mm Ø33 Ø34 mm Ø33 Ø34 mm

4. Monte el adaptador de microscopio en la lente.

5. Cambie el modo de enfoque a Macro Presione MENÚ( )-->

seleccione Enfoque ( ) --> seleccione Macro o presione el botón Macro ( ) del mando a distancia.

Si la imagen no es nítida, ajuste el enfoque del micrófono.

Presione el botón AF ( ) o utilice el botón de enfoque manual del mando a

distancia para ajustar el enfoque con precisión.

»Almacenamiento

Apague el producto.

OUTPUT

HDMI

ZOOM

Desenchufe el adaptador de CA de la toma de corriente de la pared. A continuación, desconecte el adaptador de CA y todos los cables.

Pliegue el cabezal de la cámara y los brazos en la dirección mostrada en la figura.

POWER

VGA

»Solucionar problemas

Problema Causa Solución

No se puede proporcionar alimentación normalmente.

No se hacer fotografías ni grabar clips de vídeo.

No hay salida de imagen después de realizar la conexión.

La imagen está borrosa Probablemente el objeto

El adaptador de CA no está correctamente conectado a la toma de corriente eléctrica o a la cámara de documentos.

Memoria insuciente. Libere espacio de la tarjeta SD/MMC o la

Se está utilizando una tarjeta SD“protegida”.

La cámara de documentos no está bien conectada al dispositivo externo.

Tipo de entrada incorrecto de dispositivo de salida de visualización.

Puerto de salida incorrecto seleccionado mediante el conmutador de salida en la cámara de documentos.

El indicador del botón paso a través de PC está activado.

está demasiado cerca de la lente.

Vuelva a conectar un extremo del adaptador de CA a la cámara de documentos y el otro extremo a una toma de corriente eléctrica.

memoria interna.

Establezca la tarjeta SD para poder escribir en ella.

Vuelva a conectar todos los cables correspondientes con el dispositivo externo correctamente.

Congure el tipo de entrada correcto de

dispositivo de salida de visualización.

Congure el puerto de salida correcto

mediante el conmutador de salida.

Presione el [ ] botón de paso a través de PCpara desactivar la función. Presione el botón AF para enfocar

automáticamente o realice el ajuste presionando Enfoque manual.

Seleccione el modo Macro si la distancia es inferior a 37 cm.

La imagen está invertida

La imagen no se mueve

El mando a distancia no funciona

El documento no está puesto en el área de trabajo recomendada.

La imagen de la cámara está establecida en [ ].

No hay alimentación. Replace the AAA batteries in the remote

Algún objeto bloquea el receptor de señal del mando a distancia de la cámara de documentos.

La distancia de uso es demasiado lejana.

Presione el botón [ ] para ajustar la dirección.

Presione el botón [ ] del panel de control de nuevo para anular la pausa.

control. Quite el objeto de bloqueo situado

delante de la ámara de documentos.

Acérquese a la cámara de documentos para utilizar el ando a distancia.

Problem Cause Solution La pantalla

LCD muestra el mensaje “ERROR DE MEMORIA” o “ERROR DE TARJETA”. O bien, no puede leer la tarjeta de memoria.

No se pueden eliminar las imágenes ni los vídeos y tampoco los puedo encontrar en la tarjeta de memoria.

No puedo ver los vídeos en mi PC.

La pantalla del televisor no muestra nada tras conectar el producto al mismo.

Al ver las imágenes en la pantalla LCD o el equipo aparece ruido.

El formato de la tarjeta de memoria no es compatible con la cámara de documentos.

La tarjeta de memoria está dañada.

Las grabaciones perdidas se guardan en la memoria interna.

El software no está instalado en el equipo.

El producto no está bien conectado al televisor.

La conguración de la

frecuencia puede no coincidir con la norma del país en el que se encuentre.

Utilice la función “Formatear”de la cámara de documentos para dar formato a la tarjeta.

Reemplace la tarjeta por una nueva.

Esto ocurre cuando inserta una tarjeta de memoria tras hacer algunas fotografías o grabar algunos vídeos. Puede obtener acceso a estos archivos cuando retire la tarjeta de memoria.

Instale Direct X 9.0c o una versión posterior y los códecs del Reproductor multimedia de Windows 9.0 para solucionar el problema. Vaya al sitio Web “http:// www.microsoft.com” para descargar los archivos necesarios.

Vuelva a conectar el producto al televisor correctamente.

Ajuste la conguración de

la frecuencia.

Optoma DC550 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Warning

Preparing the Document Camera

Making the Connections

Deutsch

Warnung

Dokumentenkamera vorbereiten

Anschließen

Française

Avertissement

Préparation du visualiseur

Branchement des connexions

Español

Advertencia

Preparar la cámara de documentos

Realizar las conexiones
