Optoma 144X User Manual

®
FOCUS
Manuel de l'utilisateur
Table des matières
1
Français
Instructions de sécurité ..................................................................................................3
Introduction ....................................................................................................................10
Unité principale ....................................................................................................... 11
Connexions d'entrée / sortie ................................................................................... 12
Panneau de commandes ........................................................................................ 13
Télécommande ....................................................................................................... 14
Installation des piles de la télécommande .............................................................. 15
Rayon de fonctionnement de la télécommande ..................................................... 15
Installation ......................................................................................................................16
Allumer votre projecteur .......................................................................................... 19
Eteindre votre projecteur ......................................................................................... 19
Réglage de la hauteur du projecteur ...................................................................... 20
Baisser le projecteur ............................................................................................... 20
Réglage de la Mise au point du Projecteur ............................................................. 20

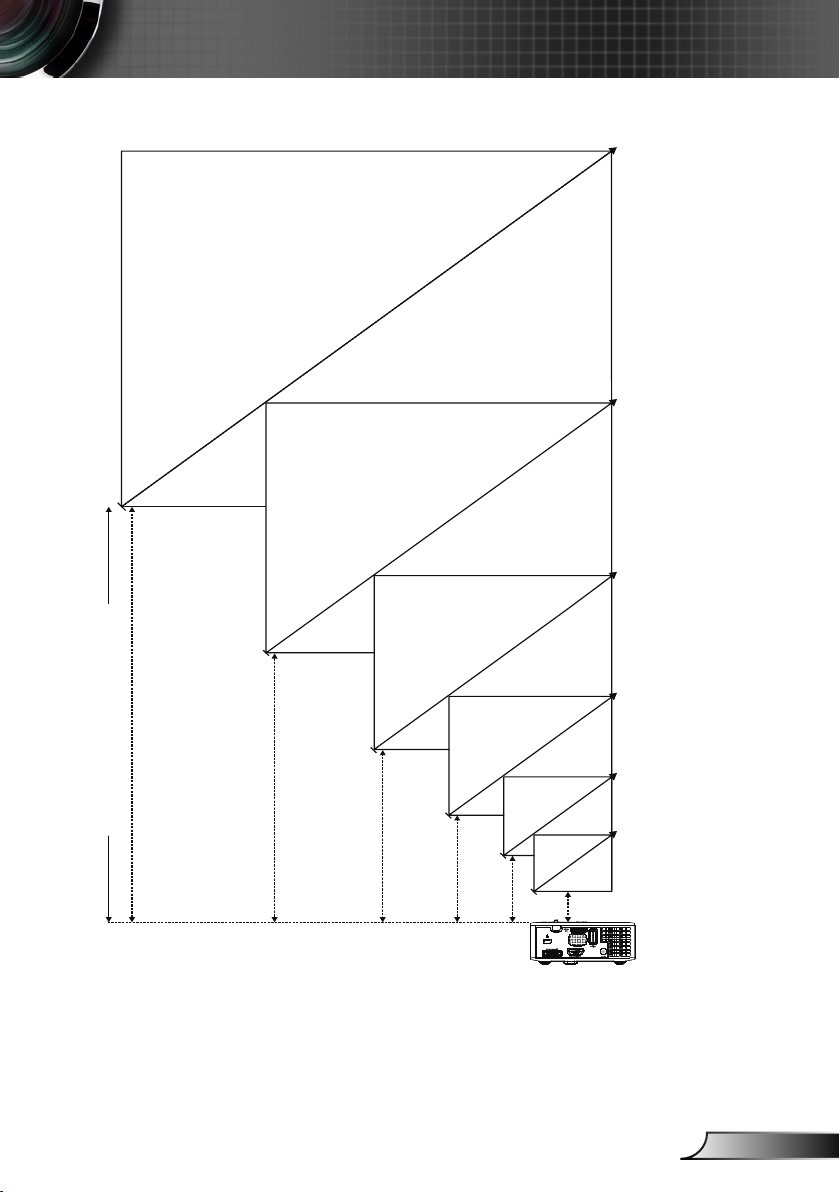

Réglage de la taille de l’image projetée ................................................................. 21
Contrôles de l'utilisateur...............................................................................................23
Langue .................................................................................................................... 23
Source ..................................................................................................................... 24
Mode affichage ....................................................................................................... 25
Audio ....................................................................................................................... 25
RÉGLAGE AUTO ..................................................................................................... 26
OSD Reset ............................................................................................................... 26
2
Français
Data Transferring ..................................................................................................... 26
Rég. avancés .......................................................................................................... 26
Version FW .............................................................................................................. 26
AFFICHAGE (en mode PC) ..................................................................................... 27
AFFICHAGE (en mode Vidéo) ................................................................................. 28
Réglages image ...................................................................................................... 29
Conf. Alim. ............................................................................................................... 30
Format photo ........................................................................................................... 31
Format vidéo ........................................................................................................... 31
Format audio ........................................................................................................... 32
Format visionneuse Office....................................................................................... 32
Comment configurer le type de fichier pour le multimédia avec USB .................... 33
Comment configurer le type de fichier pour le multimédia avec MicroSD ............. 34
Comment configurer le type de fichier pour le multimédia avec mémoire interne . 35

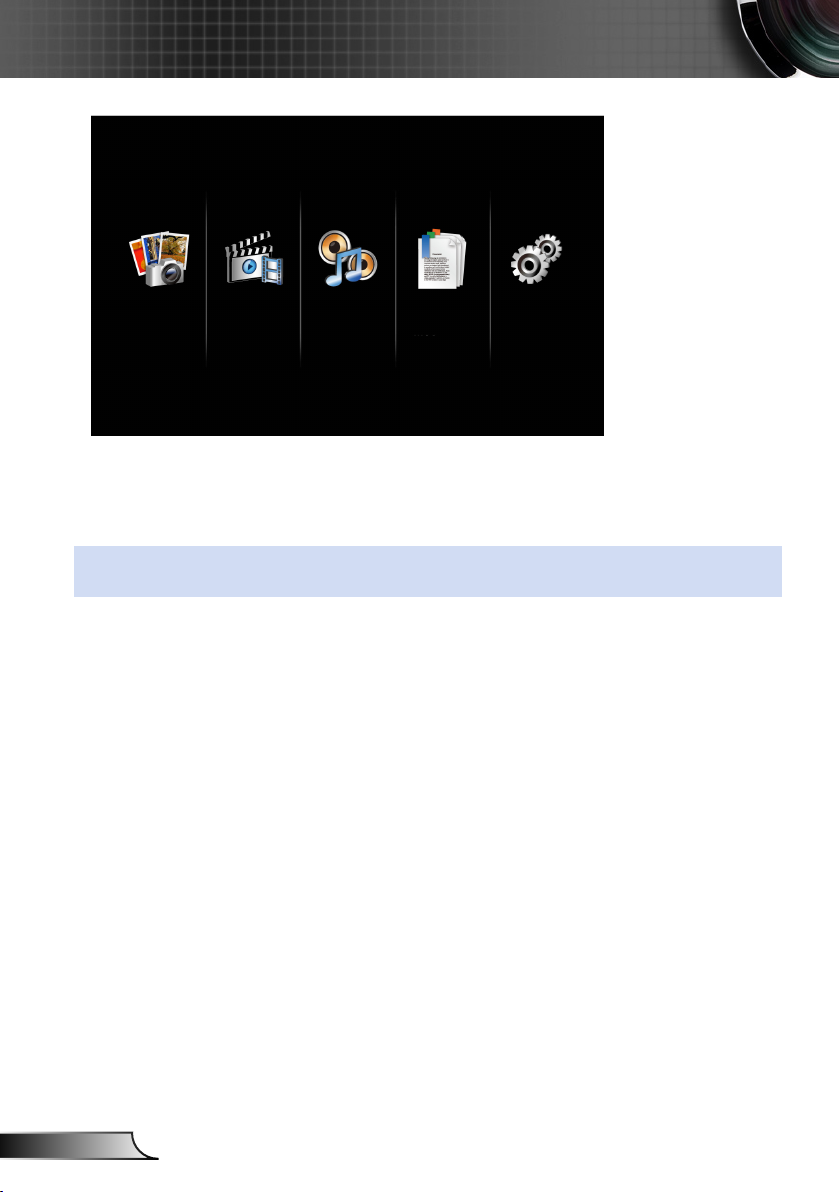

Menu principal multimédia ...................................................................................... 36
Configuration multimédia pour USB, MicroSD et Mémoire interne ......................... 36
Réglage photo ......................................................................................................... 37
Réglage vidéo ......................................................................................................... 38
Réglage musique .................................................................................................... 39
Informations............................................................................................................. 40
Appendices ....................................................................................................................41
Signaux de commande ........................................................................................... 43

Instructions de sécurité

3
Français
La lumière clignotante avec la pointe de èche dans un triangle équilatéral sert à alerter l'utilisateur de la présence d'une « tension dangereuse » dans le produit qui pourrait être sufsante pour constituer un risque de choc électrique.
Le point d'exclamation dans un triangle équilatéral sert à alerter l'utilisateur de la présence d'instructions de fonctionnement et de maintenance (réparation) importantes dans la documentation accompagnant l'appareil.
ATTENTION : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ
PAS CET APPAREIL À LA PLUIE OU L'HUMIDITÉ. DES TENSIONS DANGEREUSES SONT PRÉSENTES DANS L'APPAREIL. N'OUVREZ PAS LE BOÎTIER. CONFIEZ LES RÉPARATIONS UNIQUEMENT À DU PERSONNEL QUALIFIÉ.
Limites d'émission de classe B
Cet appareil numérique de classe B répond à toutes les exigences des réglementations canadiennes sur les équipements causant des interférences.
Instructions de sécurité importantes
1. Ne bloquez aucune ouverture de ventilation. Pour assurer un fonctionnement able du projecteur et éviter la surchauffe, il est conseillé d'installer le projecteur dans un endroit qui ne bloque pas la ventilation. Par exemple, ne placez pas le projecteur sur une table encombrée, sur un canapé ou un lit. Ne placez pas le projecteur dans un endroit fermé ou un meuble restreignant le ux d'air.
2. N'utilisez pas le projecteur à proximité d'eau ou d'humidité. Pour réduire les risques d'incendie et/ou de choc électrique, n'exposez pas le projecteur à de la pluie ou de l'humidité.
3. N'installez pas le projecteur près de sources de chaleur comme des radiateurs, cheminées ou autres appareils émettant de la chaleur.
4. Essuyez uniquement avec un chiffon doux.
5. N'utilisez que les accessoires spéciés par le fabricant.
6. N'utilisez pas l'unité si elle a été physiquement endommagée. Des dommages physiques peuvent être ce qui suit (sans s'y limiter) :
L'unité est tombée.Le cordon d'alimentation a été endommagé.Du liquide a été versé sur le projecteur.Le projecteur a été exposé à de la pluie ou de l'humidité.Quelque chose est tombé sur le projecteur ou quelque chose est cassé dedans.
N'essayez pas de réparer ce projecteur par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à des tensions dangereuses ou d'autres dangers. Veuillez contacter Optoma avant d'envoyer l'unité pour réparation.
7. Ne laissez pas d'objets ou liquides pénétrer le projecteur. Ils pourraient toucher des points de tension dangereux et court-circuiter des pièces et causer un incendie ou un choc électrique.
8. Regardez les marquages de sécurité sur le boîtier.
9. L'unité ne doit être réparée que par du personnel de service qualié.

Utilisation recommandée

4
Français
Température d'utilisation : y
0 - 2500 pieds, 5 - 35 °C ­2500 - 5000 pieds, 5 - 30 °C ­5000 - 10000 pieds, 5 - 25 °C -
Humidité maximale : y
Utilisation : 5°C ~ 35°C, 80%RH (Max.), sans condensation ­Stockage : -20°C ~ 60°C, 80%RH (Max.), sans condensation -
L'environnement d'exploitation ambiant doit être exempt de fumée, graisse, ou huile dans l'air ainsi que d'autres contaminants qui peuvent affecter le fonctionnement ou les performances du projecteur.
L'utilisation de ce produit dans des conditions défavorables annule la garantie du produit.

Informations de sécurité

Veuillez lire, comprendre et suivre toutes les informations de sécurité contenues dans ces instructions avant l'utilisation de ce projecteur. Conservez ces instructions pour référence future.
Explication des mots d'avertissement
Avertissement :
Avertissement :
Avertissement :
Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves et / ou des dommages matériels.
Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait conduire à des blessures mineures ou modérées et / ou à des dommages matériels.
Tension dangereuse
5
Français
Avertissement
Pour réduire le risque d’électrocution :
Ne modifiez jamais ce produit. y N'essayez pas de réparer ce projecteur. y Il n'y a aucune pièce réparable par l'utilisateur. Les réparations ne doivent y
être effectuées que par un prestataire de service agréé Optoma utilisant des composants système approuvés Optoma.
N'utilisez pas l'alimentation secteur dans un environnement humide. y N'utilisez pas l'alimentation secteur avec une prise secteur défaillante. y
Remplacez les pièces endommagées avant de l’utiliser.
Pour réduire le risque d’incendie et d’explosion :
N'immergez pas le projecteur dans du liquide et ne le laissez pas devenir y humide.
Utilisez uniquement l'alimentation secteur fournie et approuvée par Optoma. y
Pour réduire le risque associé à l'étouffement :
Eloigner les piles des jeunes enfants et des animaux domestiques. y
Pour réduire le risque associé aux tensions dangereuses, les chocs, les basculement et les forts éclairages :
N'utilisez pas ce projecteur autour d'enfants sans surveillance. y
Avertissement
Pour réduire le risque associé aux pertes auditives :
Lisez toujours les instructions du fabricant des écouteurs au sujet du niveau du y volume.
L'utilisateur est responsable de régler le volume à un niveau sûr. y
Pour réduire le risque associé aux explosions, et/ou aux fuites de pile :
Utilisez seulement des piles du type CR2025. y Insérez les piles dans le bon sens, avec le pole plus (+) et moins (-) des piles sur y
les symboles correspondants de la télécommande. Ne laissez pas les piles dans la télécommande pendant des longues périodes. y Ne chauffez pas et n’exposez pas les piles au feu. y Ne démontez, court-circuitez ou rechargez pas les piles. y Ne gardez pas les piles dans une poche ou un sac à main. y Evitez tout contact avec les yeux et la peau si une pile fuie. y Ne rechargez pas les piles près d'une source de chaleur ou dans des endroits y
très chauds.
6
Français
Pour réduire le risque associé à la contamination de l'environnement :
M
n
O
2
-
L
i
C
E
L
L
3
V
O
L
T
S
J
A
P
A
N
H
CR2025
Éliminez tous les composants du système en conformité avec les réglementations y gouvernementales applicables.
Pour réduire le risque associé à l'éclairage DEL lumineux :
Évitez de regarder directement vers le faisceau du projecteur. y
Pour réduire le risque associé aux renversements et aux chutes :
Positionnez le cordon de chargement et les câbles de données de sorte qu'on ne y puisse pas trébucher.
REMARQUE IMPORTANTE : N'exposez pas le projecteur directement au soleil dans un endroit clos, comme dans un véhicule.
GARDER CES INSTRUCTIONS

Etiquettes de sécurité

Télécommande (optionnel) Modèle No. IR28012
7
Français

Marques commerciales

Optoma et le logo Optoma sont des marques commerciales de Optoma. Adobe et le logo Adobe sont des marques déposées ou des marques commerciales de Adobe Systems Incorporated aux États-Unis et/ou dans d’autres pays. Microsoft, PowerPoint, et Excel sont des marques déposées de Microsoft Corporation. microSD et microSDHC sont des marques commerciales de SD Association.
Toutes les autres marques commerciales ou déposées sont la propriété de leurs sociétés respectives.

Avis pour le décodeur vidéo et audio

AVIS POUR MPEG-4
CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS VIDEO MPEG­4 POUR UN USAGE PERSONNEL ET NON COMMERCIAL DU CONSOMMATEUR POUR (i) ENCODER DE LA VIDEO DANS LE RESPECT DE LA NORME VIDEO MPEG­4 ("MPEG-4 VIDEO") ET / OU (ii) DECODER DE LA VIDEO MPEG-4 ENCODEE PAR UN CLIENT DANS UNE ACTIVITE PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUE PAR UN FOURNISSEUR DE VIDEO AUTORISE PAR MPEG LA A FOURNIR DE LA VIDEO MPEG-4. AUCUNE LICENCE N'EST ACCORDEE NI IMPLICITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS SUPPLEMENTAIRES SUR LES LICENCES OU RELATIVES AUX USAGES PROMOTIONNELS, INTERNES ET COMMERCIAUX PEUVENT ETRE OBTENUES AUPRES DE MPEG LA, LLC. VOIR
HTTP://WWW.MPEGLA.COM.
AVIS POUR LA VIDEO AVC
CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS VIDEO AVC POUR UN USAGE PERSONNEL ET NON COMMERCIAL DU CONSOMMATEUR POUR (i) ENCODER DE LA VIDEO DANS LE RESPECT DE LA NORME AVC ("AVC VIDEO") ET / OU (ii) DECODER DE LA VIDEO AVC ENCODEE PAR UN CLIENT DANS UNE ACTIVITE PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUE PAR UN FOURNISSEUR DE VIDEO AUTORISE A FOURNIR DE LA VIDEO AVC. AUCUNE LICENCE N'EST ACCORDEE NI IMPLICITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS COMPLEMENTAIRES PEUVENT ETRE OBTENUES AUPRÈS DE MPEG LA, L.L.C. SEE
HTTP://WWW.MPEGLA.COM.
AVIS POUR MPEG LAYER-3
L’achat de ce produit ne constitue pas en lui-même une licence et ne confère aucun droit de distribution de MPEG Layer-3 à titre de bénéfice de tout élément créé avec ce produit via des systèmes de diffusion (terrestre, satellite, câble et/ou canaux de distribution), des applications en transit (via Internet, intranet et/ou autres réseau), des système de distribution (des applications d’audio payante ou d’audio sur demande par exemple) ou des médias physiques (disques compacts, DVD, puces à semi­conducteur, disques durs, cartes de mémoire et autres). Une licence séparée est nécessaire pour cela.
Pour plus de détails, visitez http://mp3licensing.com.
8
Français

notices de réglementation

DECLARATION DE LA FCC - CLASSE B
Cet équipement génère, utilise et peut émettre des fréquences radio et s'il n'est pas installé et utilisé conformément aux instructions du manuel peut provoquer des interférences aux communications radio. Il a été testé et trouvé conforme aux limites pour un appareil électronique de classe "B" conformément à la sous-section B, Section 15 des règles de la FCC, qui sont conçues pour fournir une protection raisonnable contre de telles interférences dans les installations résidentielles. Cependant, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
Réorientez ou déplacez l'antenne de réception. y Augmenter la distance entre l’appareil et le récepteur. y Connectez le matériel sur une prise fonctionnant sur un circuit différent de celui où le récepteur y
est connecté. Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide. y
AVERTISSEMENT : Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Informations règlementaire de Industry Canada
L'utilisation est sujette aux deux conditions suivantes: (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris celle qui entraînerait
un fonctionnement inattendu. L'utilisateur est averti que cet appareil doit être utilisé seulement comme spécifié
dans ce manuel pour répondre aux exigences d'exposition aux RF. L'utilisation de cet appareil d'une manière incompatible avec ce manuel pourrait conduire à des conditions excessives d'exposition aux RF.
Cet appareil numérique de la classe [B] est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.
INSTRUCTIONS POUR LES UTILISATEURS : Cet équipement est conforme aux exigences de la FCC tant que les conditions suivantes sont remplies. Si les câbles comprennent un centre en ferrite EMI, branchez l'extrémité en ferrite du câble au projecteur. Utilisez uniquement les câbles qui sont fournis avec le projecteur ou qui sont indiqués.
Remarque : Utilisez uniquement les câbles qui sont fournis avec le projecteur ou qui sont indiqués.
Conforme aux standards IDA DA103121
9
Français

Avertissement de la CE

Déclaration de compatibilité électromagnétique : Répond à la directive 2004/108/EC Directive de Basse Tension : Répond à la directive 2006-95-EC.

Déclaration WEEE

Les informations suivantes sont pour les pays membres de l'UE uniquement : L'étoquette à droite indique la conformité à la directive sur l’élimination des
équipements électriques et électroniques 2002/96/EC (WEEE). Elle indique l'obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d'utiliser les systèmes de retour et de collecte selon la loi locale applicable.
10
Français

Introduction

FOCUS

Contenu de la boîte

Votre projecteur est livré avec tous les éléments présentés ci-dessous. Assurez-vous que vous avez tous les éléments, et contactez votre revendeur local ou le centre de service s'il manque quelque chose.
Projecteur Cordon d’alimentation Adaptateur secteur
Câble universel 24 broches
sur VGA/Audio
Télécommande
REMARQUE : La télécommande est livré avec pile.
Carte de démarrage rapide
et documentation
Mallette de transport
11
Français

A propos de votre projecteur

FOCUS
FOCUS

Unité principale

1
2
3
4
5
# Description
1 Panneau de contrôle
2 Bague de mise au point
3 Objectif
4 Connexions d'entrée / sortie
5 Molette de réglage d’inclinaison
12
Français

Connexions d'entrée / sortie

1 2
6
# Description
1 Fente pour carte MicroSD
2 Connecteur USB type A
3 Connecteur d'entrée CC
4 Connecteur HDMI MHL
5 Connecteur E/S universel
6 Fente du câble de sécurité
345
13
Français
FOCUS

Panneau de commandes

1
9
8
7
2
3
4
5
6
8
# Nom Description
1 Conf. Alim. Allume et éteint le projecteur. 2 Réglage de la
déformation
Appuyez pour ajuster la déformation de l’image provoquée par l’inclinaison du projecteur (+/-40 degrés).
REMARQUE : Cette fonction n'est pas prise en charge pour la fonction multimédia.
3 Réglage auto Appuyez pour synchroniser le projecteur sur la source d’entrée.
REMARQUE : Réglage auto ne marche pas si le menu OSD est affiché.
4 DEL Erreur Lorsque la DEL Erreur est fixe en orange, cela signifie que l'une
des DEL est en panne. Le projecteur s’éteind automatiquement.
5 DEL de temp. Si le voyant TEMP s’allume ou clignote en orange, l’un des
problèmes suivants est probablement la cause :
La température interne du projecteur est trop élevée. y Les ventilateurs sont en panne. y
6 Menu Appuyez pour afficher le menu OSD. Utilisez les le boutons de
direction et le bouton Menu pour naviguer dans le menu OSD.
7 Source Appuyez pour ouvrir le menu Source et sélectionnez une source
d’entrée différente.
REMARQUE : Cette fonction n'est pas prise en charge pour la fonction multimédia.
8 Entrer Appuyez pour confirmer la sélection de l’élément. 9 Quatre touches
Appuyez pour naviguer les éléments du menu OSD. de sélection directionnelle
