Optical Systems Design OSD725 User Manual

应用场合

V 专业级音频信号传输

V 演播场所与控制台的声音传输

V 校园内音频节目的传送

V 有线广播系统

特点及优势

V 支持 16 或 32 路音频通道

V 广播级质量 18 比特数字音频传输

V 坚固 2U 高 19" 机箱设计

音频光端机

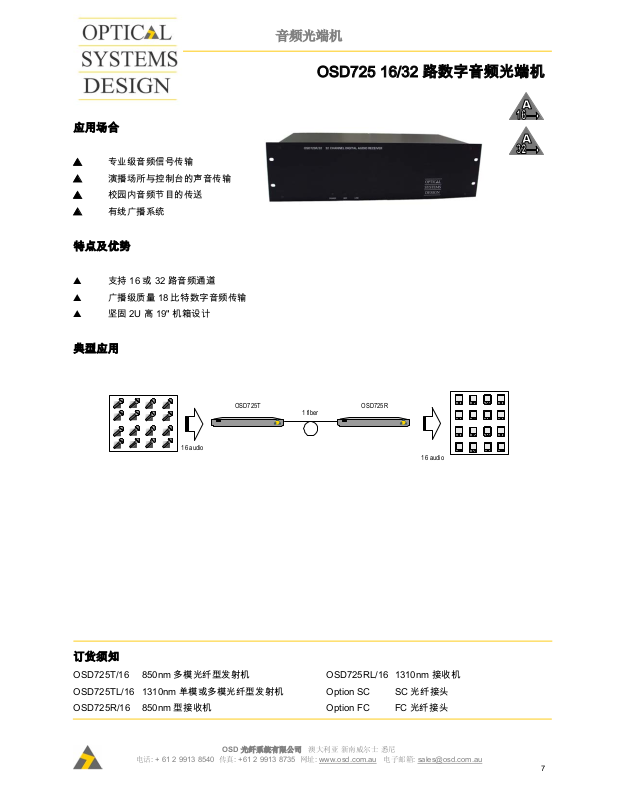

OSD725 16/32 路数字音频光端机

典型应用

16 audio

OSD725T

1 fiber

OSD725R

16 audio

订货须知

OSD725T/16 850nm 多模光纤型发射机

OSD725TL/16 1310nm 单模或多模光纤型发射机

OSD725R/16 850nm 型接收机

OSD 光纤系统有限公司 澳大利亚 新南威尔士 悉尼

电话: + 61 2 9913 8540 传真: [phone] 网址: www.osd.com.au

OSD725RL/16 1310nm 接收机

Option SC SC 光纤接头

Option FC FC 光纤接头

电子邮箱: [e-mail]

7

性能指标

电性能指标

额定水平 0dBu (775mV)

净空 20dB

输入阻抗 600Ω 或 10kΩ (用户可选)

输出阻抗 40Ω

音频接口 XLR, OSD725T 发射机为母口

OSD725R公口

格式 平衡的输入和输出

信噪比 >70dB 指定水平上

总谐波畸变 <.05% 在指定水平上

带宽(-3dB) 10Hz 到 20kHz

光性能指标

光波长 850nm (OSD725)

1310nm (OSD730L)

发射功率 多模光纤： >-15dBm (仅适用于 OSD725T)

单模或多模光纤：>-15dBm (仅适用于 OSD725TL)

单模光纤： >-7dBm (仅适用于 OSD725T/13-7)

接收机灵敏度 <-33dBm (OSD725)

<-34dBm (OSD725L)

光纤接头 ST （标准配置）

其它指标

工作温度 0 至 60°C

相对湿度 0 至 95% 无冷凝

功率 OSD725/16: 95 - 265V 交流 @ 10VA

OSD725/32: @ 15VA

重量 OSD725/16: 6 公斤

OSD725/32: 8公斤

Doc.Id: 10272502

以上所包含的技术参数在产品手册印刷时是正确的。 Optical Systems Design Pty Ltd 保留不经通知更改技术参数的权力。
