OPENBOX S2HD MINI

návod

str. 1 Copyright© 2011 I SAPRO s.r.o. I Všechna práva vyhrazena.

POPIS

Nováček Openbox® S2 Mini HD převzal to nejlepší od svých předchůdců S2 HD a S1, je
kompatibilní s konfiguračními soubory a má podobnou strukturu menu.

- Moderní procesor 400 MHz - MIPS (Dual core) .

- V souladu s vysílání DVB-S, DVB-S2, MPEG2 / MPEG4, HDTV

- Změna velikosti nabídky a písma v závislosti na režimu (480p / 576p, 720p, 720p / 1080i,
1080i, 1080p)

- Podpora USB WiFi adaptéru (například Openbox® Air)

- Vestavěný Ethernet port 10/100 Mbit

- Režim Time-Shift, automaticky se aktivuje

- Stabilní a rychlé ovládání všech funkcí PVR

- Rozšířený režim "Blind Search" transpondéry

- Přítomnost dvou USB 2.0 port pro různá zařízení

- Možnost použití více disků (samostatně nahrávání, Time Shift, Hudba)

- Podpora USB-Hub (USB Hub)

- Kompatibilita s souborové systémy FAT16 / FAT32 / NTFS

- Přehrávání filmů ve formátu AVI, MKV s vysokým bitrate

- Zobrazení JPEG fotografie a MP3 hudební přehrávač

- Vestavěný správce souborů

- HDMI digitální výstup podporuje až 1080p

- Mode "Duální" - současný výstup rozdílnou kvalitu obrazu na HDMI (1080) a analogové
výstupy (576i)

- Full-color grafické uživatelské menu (rozhraní)

- Rychlé a jednoduché aktualizace softwaru, přenos přes USB (bez počítače)

- 12V napájení – vhodné pro TIR, karavny, kemping, ..

- Maximální jednoduchost a snadnost použití

- Malé rozměry : 170 x 135x 35mm

str. 2 Copyright© 2011 I SAPRO s.r.o. I Všechna práva vyhrazena.

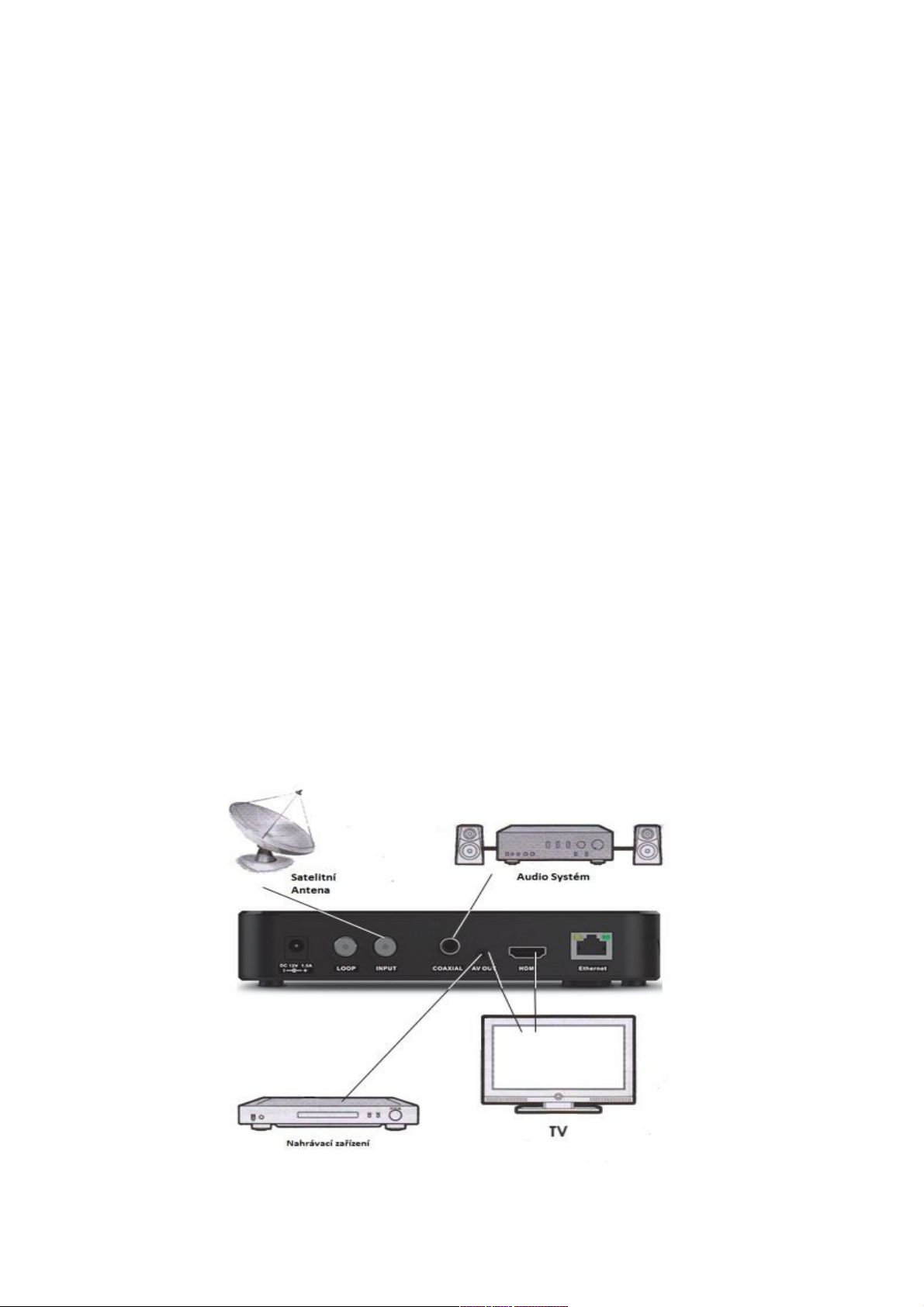

VSTUPY/ VÝSTUPY

- DC 12V 1,5 A - externí napájecí napětí 12V

- INPUT - vstup antény

- LOOP - výstup smyčky

- Koaxiální - digitální audio výstup

- AV OUT - analogový výstup typu "Tulipán" (RCA), pomocí speciálního kabelu

- HDMI - digitální výstupní kvalitu obrazu až do rozlišení 1080p

- Ethernet - Ethernet port 10 / 100Mbit

- USB - 2x USB 2.0 porty (přední a boční)

- RS232 - sériový port (speciální kabel)

- IR - externí IR přijímač (pro montáž za televizi)

str. 3 Copyright© 2011 I SAPRO s.r.o. I Všechna práva vyhrazena.

Popis dálkového ovladače

1 - přepínání mezi TV a Rádio
2 - zapnutí/vypnutí
3 - ztišení
4 - číselná tlačítka
5 - posun stran v seznamu kanálů
6 - ovládání hlasitosti

7 - nahrávání (při připojeném USB)
8 - stop
9 - nahrávání
10- pauza
11- přepínání kanálů, pohyb
v menu
12- výběr, potvrzování

13- posun v TIMESHIFT, pohyb
14- vstup do menu

15- návrat na předchozí menu
16- zobrazení info o kanálech
17- opuštění nabídky menu
18- zobrazení EPG

19- zobrazení seznamu oblíbených
20- skok na začátek záznamu

21- skok na konec záznamu
22- zobrazení připojených USB
zařízení
23- zobrazení detailních info
o programu
24- volba satelitu
25- zobrazení signálu
26- časovač vypnutí

27- výběr zvukové stopy
28- výběr titulků a TXT
29- zobrazení
