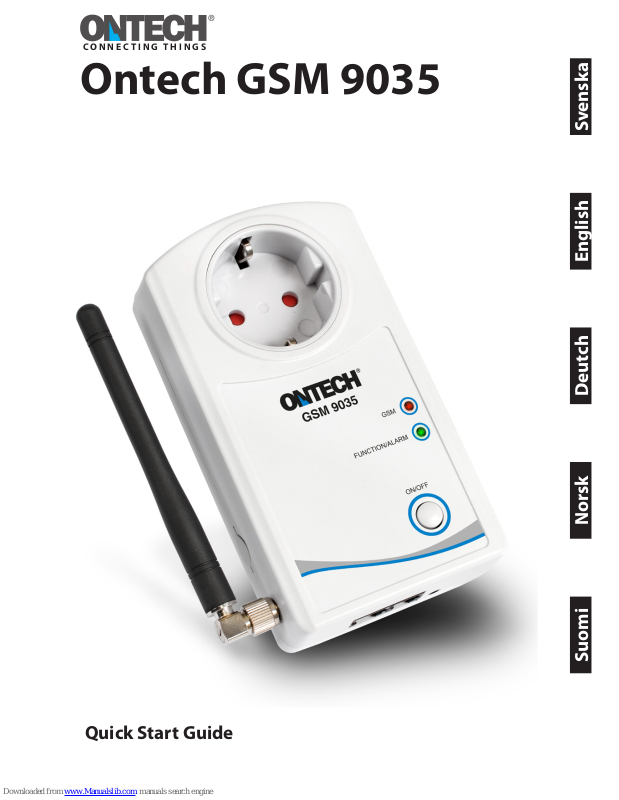

Ontech GSM 9035 Quick Start Manual

- 1 -

CONNECTING THINGS

Ontech GSM 9035

Quick Start Guide

Deutch English SvenskaNorskSuomi

- 2 -

Normally Open Normally Closed

Fig. 2

Figures

SIM

Fig. 1

Fig. 3

- 3 -

Välkommen

Tack för att du valde en Ontech GSM 9035. Vi hoppas att du skall ha
mycket nytta och glädje av produkten och att du skall nna denna
Quick Start manual vara enkel att följa och att den guidar dig rätt för de
vanligaste funktionerna. Läs noga igenom hela denna manual innan du
börjar använda produkten.
Har du ytterligare frågor eller om du vill ladda ner den kompletta
manualen, besök då gärna vår webbplats www.ontechgsm.com där mer
information nns. Informationen uppdateras ständigt med nya tips.

Starta enheten och programmera PASSWORD

För att kunna använda enheten måste du ha ett SIM-kort för mobiltele­foni (GSM) och tillgång till en mobiltelefon. Det går utmärkt att använda
kontantkort. På kortet måste du ta bort eventuell PINCODE. Ta även bort
eventuella hälsningsmeddelanden genom att ringa ett röstsamtal som
besvaras.

NB. Simkort för operatörer som endast använder 3G-nät fungerar ej.
NB. Larmfunktionen är ej aktiverad vid uppstart.

• Montera SIM-kortet i uttaget på sidan av Ontech GSM 9035. Tryck
in kortet tills det hörs ett litet klick. Se g. 1 för rätt orientering på
SIM-kortet.

• Montera enheten i ett vägguttag med texten rättvänd. Den gröna
lampan tänds och börjar sedan blinka. Efter ca 15 sekunder lyser
den gröna lampan med fast sken. Enheten är då registrerad på
GSM-nätet.

• Skapa ett PASSWORD genom att skicka ett SMS-meddelande till
enheten med fyra siror. Dessa fyra siror lagras i enheten och
är ditt PASSWORD för att garantera sekretess. I exempel i denna
manual anger vi PASSWORD med sirorna 1234. Du skall istället
skriva in de fyra siror du valt.

• Du kommer att i retur få ett SMS som bekräftar att programmerin­gen av PASSWORD har lyckats. Om ej, gör ett nytt försök. Enheten
är nu klar att användas.

Svenska

- 4 -

Styrning av enheten

Enheten kan styras på olika sätt:

• MedenAndroidtelefon:LaddanerappenOntechControlpå

Google Play.

• MedenIphone:LaddanerOntechControlpåAppstore

• MedSMS-kommandon.Selistanedanpådevanligastekom-

mandona. För komplett lista, se www.ontechgsm.com/se/support/
reference9035se.pdf.

Styrning med manuella SMS

SMS skickas till enheten. Alla SMS måste ha en inledande sträng med
ditt PASSWORD följt av #, t ex: 1234#.

Slå på reläet: 1*1#
Slå av reläet: 0*1#
Sätt termostat 2*D# (D=det gradtal Celsius du önskar)
Stäng av termostat 2#
Slå av larmfunktion: 7*0#
Slå på larmfunktion: 7*1#
Begära status: 8#

Kvittera larm: 9#
Du kan skicka era kommandon i samma SMS.
Exempel. Du vill slå till reläet och sedan begära status:
1234#1*1#8#
Reläet kommer nu att slå till och du kommer att erhålla ett status-SMS
till den mobil som skickade SMS:et.

Knappens funktion

Med ett tryck på knappen kan du ändra reläets läge. Om ett larm är
aktivt innebär första trycket att larmet kvitteras.
Håll ner knappen ca 10 sekunder tills båda lamporna slocknat för att
stänga av enheten då den ej sitter i vägguttaget.

Lamporna

Den gröna lampan anger uppkoppling mot GSM-nätet. Blinkande lampa
anger att den ej har kontakt med GSM-nätet. Fast sken anger kontakt.
Röd lampa tänds när reläet är påslaget. Röda lampa blinkar snabbt när
ett larm är aktivt.

- 5 -

Tolkning av SMS

När du har begärt status och erhåller ett svars-SMS eller får ett larm-SMS
innehåller det all eller delar av nedanstånde information:

Exempel på text Förklaring

*Ontech9035
Ver 34

Stjärna (*) betyder att larmfunktionen är aktiverad. Ver.
Anger vilken mjukvaruversion som sitter i enheten.

Alarm:

1ab;3b Anger alla de larm som aktiverats sedan senaste kvitter-

ingen. Siran anger vilken enhet som avses, Ontech 9035
är alltid nr 1, de andra sirorna refererar till de eventuella
andra enheter eller larmgivare som är inkopplade.
Observera att dessa larmingångar ej kan larma igen för­rän larmet har kvitterats.

Inttemp, Exttemp Temperaturlarm från intern eller extern tempsensor

Inputs:

1b Anger de larm där larmslingan är aktiverad. I detta exem-

pel betyder SMS:et att larmen 1a, 1b och 3b larmat sedan
senaste kvitteringen och att larmet 1b fortfarande larmar.

Units:

1*;3;4*;5/22 Anger de enheter eller larmgivare som Ontech GSM 9035

har kontakt med. Enhet nummer 1 är alltid huvuden­heten. De andra sirorna hänvisar till de extra enheterna.
En stjärna (*) bakom siran anger att reläet är tillslaget. En
sira bakom snedstreck betyder temperatur.
Om huvudenheten tappat kontakt med någon av
slavarna kommer dess identitet ej synas i SMS:et efter en
timma.

Temp: 24; 24.5 Anger temperatur i grader C. Första siran anger tem-

peraturen mätt med den interna temperatursensorn.
Finns extern temperatursensor inkopplad anger det
andra talet temperaturen för detta. I annat fall anges på
denna plats --.

Tstat: 25 Anger den temperatur som termostatfunktionen är

inställd på. Om termostatfunktionen ej är aktiverad står
det Tstat: OFF.

Om du styr med en Androidtelefon läses all informationen från SMS
direkt in i appen och presenteras på huvudsidan i appen.

Svenska

- 6 -

Göra inställningar

Det går att göra en mängd olika inställningar för att anpassa enheten till
just dina behov och önskemål. Se lista på en del av funktionerna nedan.
En komplett lista med funktioner och detaljerade beskrivningar nns att
ladda hem på www.ontechgsm.com/se/support/reference9035se.pdf.
Inställningar kan göras på två olika sätt:

• MedenAndroidtelefon:LaddanerappenOntechControlpå

Google Play.

• Medenannansksmartphone,texIphoneellerWindowsphone:

Öppna telefonens webbläsare, gå till www.ontechgsm.com/set.
html. Följ anvisningarna på skärmen.

Vanliga funktioner

Nedan följer en lista på möjliga inställningar. Dessa programmeras enligt
ovan.

- Programmering av larmlista – upp till 9 olika mottagare av larm
kan programmeras

- Temperaturlarm

- Fördröjning av larm från larmgivare

- Automatisk tillslag eller avslag av relä vid larm

- Larmingångarnas funktion, Normally Open eller Normally Closed

- Avstängning eller fördröjning av det automatiska larmet vid
strömbortfall

- Radiokanal för korthållsradion

- Inställningar för styrning och larm från tillbehören Alarmbox 9012
och Extra relay 9010/9015

- Inställningar för funktionen Garage-öppnare (endast Android)

Inkoppling av trådbundet larm

Ontech GSM 9035 har två alarmingångar (A och B) för trådbundna larm­givare som t.ex. rörelsedetektorer, magnetbrytare, brandlarm, nivåvakter
mm. Ingångarna kan ställas för Normally Open (NO) eller Normally
Closed (NC).
Använd den medföljande kabeln och koppla in den på undersidan av

enheten i uttaget ”ALARM” .
Anslut larmgivaren till kabeln enlig g 2 (NO) eller g 3 (NC).

- 7 -

Intyg om överensstämmelse

Härmed intygar Onvako AB, Datavägen 14A, 436 32 Askim att denna
produkt Ontech GSM 9035 står i överensstämmelse med väsentliga
egenskapskrav och övriga relevanta bestämmelser som framgår av
Radio och Teleterminaldirektivet R&TTE 1999/5/EG samt Lågspännings­direktivet LVD 2006/95/EC.

Teknisk specikation

GSM Dualbands GSM 900/1800 Mhz

GSM-abonnemang Valfritt av typen ”Mini-SIM”., även kontantkort.

Fungerar ej med operatören Tre

Relä Enpolig brytning, 230V/16A

Korthållsradio Reciever Category: Class 3

Säkerhetsavstånd vid användande 20 cm
Frekvens 2,4 GHz, Uteekt 1 mW

Larmingångar Två larmingångar 3-30 VDC kan ställas med slutande

eller brytande funktion (Normally Open eller Normally
Closed).

Backupbatteri Inbyggt 4,2 Litium Polymer 1100 mA

Eektförbrukning Nominellt <0,5 W, Maximalt 4 W

Temperaturområde -40°C till +55°C

Tempsensor toler­ans vid 25 C

Intern tempsensor +/- 2°C (relä ej aktivt), Extern temp­sensor +/- 1°C

Analog ingång För extern tempsensor eller adapter för att mäta ström

(4-20 mA)

Certiering Uppfyller EMC, LVD och RTTE direktiven

Support

Behöver du hjälp med din Ontech GSM 9035 hänvisar vi till :
www.ontechgsm.com/se/support.
För referensmanual www.ontechgsm.com/se/support/reference9035se.pdf

Onvako AB tar ej ansvar för eventuella skador som kan uppstå på grund av felaktig användan­deav produkten eller att produkten ej fungerar som tänkt.

Svenska

- 8 -

Welcome

Thank you for choosing an Ontech GSM 9035. We hope that the product
will satisfy your needs and that you will nd this manual easy to handle
and that it guides you in an appropriate way. Read the whole manual
carefully before you start using the product.
If you have futher questions, please visit our web site at www.ontechgsm.
com, where you can nd more information. The site is often updated
with tips and news.

Start up the unit and set the PASSWORD

In order to use the unit you must have a SIM-card for mobile telephones
(GSM) and access to a mobile phone. Prepaid card can be used. You must
deactivate the pincode on the card and also remove the welcome mes­sage if there is one. You do this by making a voice call.

NB. SIM-card from network operators using only the 3G net will not work in
the unit.
NB. The alarm function is not activated at start up.

• Insert the SIM-card on the side of Ontech GSM 9035. Push it

until there is a click. See g. 1 how to orient the SIM-card.

• Insert the unit to a power socket and make sure the text on

the front is correct orientated. The green lamp starts to blink.
After aprrox. 15 seconds it stops blinking and the green light
indicates that the unit is connected to the GSM network.

• Create a PASSWORD by sending a text message containing

four digits and send it to the unit. These digits will be stored
in the unit and is your password. In this manual we use 1234
as password in all examples. When you operate your unit, you
shall use your four digit password instead.

• You will receive a return SMS that conrms that programming

of PASSWORD was successful. If not, try again. The unit is now
ready to use.

Controling the unit

The unit can be controlled in dierent ways:

• WithanAndroidsmartphone.DownloadtheappOntechControl

from Google Play.

- 9 -

English

• WithanIphone.DownloadtheappOntechControlfromAp­pstore

• WithSMScommands.Innextparagraphisalistofthemostcom­mon commands. For a complete list, see www.ontechgsm.com/en/

support/reference9035en.pdf

Control with SMS

SMS is sent to the unit. All SMS must start with your PASSWORD and the
sign #, for example 1234#

Turn on the relay: 1*1#
Turn o the relay: 0*1#
Set thermostat 2*D# (D=set temperature)
Turn o thermostat 2#
Turn o alarm function: 7*0#
Turn on alarm 7*1#
Ask for status: 8#

Acknowledge alarm: 9#
You can send multiple commands in the same SMS.
Example. You want to activate the alarm and then receive an status SMS:
1234#1*1#8#
The relay will now activate and you will receive an SMS to the mobile
phone that sent the SMS.

The push button

Pushing the button activates or deactivates the relay. If an alarm is not
conrmed, the rst push conrms the alarm.
Hold down the button for 10 seconds until both lamps are turned o,
and the unit will power down if it is powered by the internal battery and
not connected to the power socket.

The lamps

The green lamp indicates connection with the GSM network. Flashing
green indicates searching for GSM network.
Red lamp is turned on when the relay is activated. It ashes when there
is an alarm active and not conrmed.

- 10 -

Alarm SMS / Status SMS

When you receive an Alarm SMS or when you have requested a Status
SMS it will contain all or some of the information below:

Example Explanation

*Ontech9035
Ver 34

Asterisk (*) means alarm function is activated. Ver. indicates
software version

Alarm:

1ab;3b Indicates all alarms that have been activated since the last

acknowledge. The number indicates the units ID number,
Ontech 9035 is always no 1, and the others refer to the
extra units or wireless alarm detectors connected.
Note that these inputs cannot send an alarm before the
alarm has been acknowledged.

Inttemp,
Exttemp

Indicates a temperature alarm, from internal sensor or
external sensor.

Inputs:

1b Indicates the alarm input that still is activated. In this

example the SMS means that inputs 1a, 1b and 3b has been
activated since the last acknowledge and that input 1b is
still activated.

Units:

1*;3;4*, 5/22 Indicates the units communicating with the Ontech GSM

9035. Unit number 1 is always Ontech GSM 9035. The other
numbers refers to the extra units connected. An asterisk
(*) after the number indicates that the relay is turned on. A
number after the slash indicates the temperature.
If Ontech GSM 9035 loose contact with one of the extra
relays unit its ID number will not be shown in the SMS after
one hour.

Temp: 24; 24.5 Gives the temperature in degrees C. The rst number refers

to the internal temperature sensor; the second number
refers to external temperature sensor, if connected. If not
connected -- will be shown instead of digits.

Tstat: 25 Indicates the set temperature for the thermostat function. If

thermostat is not activated the message is Tstat: OFF.
