radiant™
Dimmer, Wireless Remote
Gradateur, Distance sans fil
Amortiguador, Remoto inalámbrico
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China
Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Doc. #1507233 05/15 Rev A
LC2103
For more information and helpful
how-to videos, visit
www.legrand.us.
Pour de plus amples informations ou
visualiser des vidéos instructives et
pratiques, rendez-vous sur
www.legrand.us.
Para obtener más información y
videos demostrativos, visite
www.legrand.us.
INSTALLATION INSTRUCTIONS
Please read these instructions
completely before you begin. radiantTM
devices are designed for installation in
standard electrical boxes. However,
some of the installation methods vary
slightly from traditional methods. If you
do not understand these instructions or
are unsure of your abilities, seek the
assistance of a qualified electrician.
NOTICE D’INSTALLATION
Veuillez lire toutes ces instructions avant
de commencer. Les commutateurs
radiantTM sont conçus pour être installés
dans des boîtes électriques standard.
Toutefois, certaines methods
d’installation peuvent différer légèrement
des methods traditionnelles. Si vous ne
comprenez pas ces instructions ou si
vous êtes incertain de vos aptitudes,
n’hésitez pas à demander de l’aide
auprès d’un électricien qualifié.
INSTRUCCIONES DE
INSTALACIÓN
Lea completamente estas instrucciones
antes de comenzar. Los interruptores
radiantTM están diseñados para la
instalación en cajas eléctricas
estándares. Sin embargo, algunos de los
métodos de instalación pueden variar
ligeramente de los métodos
tradicionales. Si no entiende estas
instrucciones o no está seguro de sus
aptitudes, busque la ayuda de un
electricista calificado.
1
2
WARNING
To prevent severe shock or electrocution, always
disconnect power at the service panel before beginning
work.
AVERTISSEMENT
Pour éviter tout risque de chocs électriques ou
d’électrocutions, toujours débrancher la source
d’alimentation électrique depuis le coffret de distribution
électrique avant de commencer le travail.
ADVERTENCIA
Para evitar electrocuciones o descargas eléctricas
graves, desconecte siempre la alimentación en el panel
de servicio antes de comenzar a trabajar.
When replacing existing devices,
label wires before disconnecting.
Disconnect old device.
Cut wires and strip insulation using stripping guide on back of device.
Use copper conductors only.
Coupez les fils et l'isolation de bande utilisant le guide de
dépouillement dessus en arrière du dispositif. Utilisez les conducteurs
de cuivre seulement.
Corte los alambres y el aislamiento de la tira usando guía de
desmontaje encendido detrás del dispositivo. Utilice los conductores
de cobre solamente.
3
4
Connect switch/dimmer ground wire to bare ground wire in electrical box or
mud ring. Pre-fold ground wires into back of box.
Connecter l'interrupteur/variateur de la terre pour le fil de terre dans l'anneau électrique
de boîte ou de la boue à nu. Pre-Fold fils de terre dans l'arrière de la boîte.
Conecte el cable a tierra interruptor/dimmer para pelado del cable de tierra en anillo
eléctrico caja o barro. Pre-doblan los cables de tierra en la parte posterior del cuadro.
WARNING
Failure to connect the ground
wire will result in an unsafe
installation that could lead to
personal injury.
AVERTISSEMENT
Ne pas raccorder le fil de
mise à la terre peut rendre
une installation non
sécuritaire pouvant
occasionner des blessures.
ADVERTENCIA
Si no conecta el cable de tierra,
se producirá una instalación
insegura y podrían ocasionar
lesiones personales.
TIPS
• Pre-fold all other wires into wall box to make it easier to fit them
in the box when device is connected.
CONSEILS
• Plier avant tous les autres fils dans la boîte de mur pour le rendre plus facile
pour les installer dans la zone lorsque le périphérique est connecté.
CONSEJOS
• Doblar previamente todos los otros cables en la caja de pared para hacerlo más
fácil para que encajen en el cuadro cuando el dispositivo está conectado.
5
Remote Dimmer
Gradateur Distance
Amortiguador Remoto
Ground Wire
Mise à la terre
Cable a tierra
En remplaçant les dispositifs existants,
marquez les fils avant la déconnexion.
Déconnectez le vieux dispositif.
Al substituir los dispositivos
existentes, etiquete los alambres
antes de desconectar.
Desconecte el viejo dispositivo.
Connect new device as shown. Insert wires
into terminals and tighten screws securely.
Do NOT over-tighten. (to 10 in. lbs)
Connecter le nouveau dispositif comme
illustré. Insérer les fils dans les bornes et
serrer fermement les vis. Ne PAS trop
serer. (à 10 livres-pouce).
Conecte el nuevo dispositivo, como se
muestra. Inserte los cables en los
terminales y ajuste los tornillos. NO ajuste
en exceso. (Ajuste a 10 libras-pulgada).
NOTE - If you are installing multiple
devices in the box, wire all devices
before installing them into the box.
Carefully fold wires into electrical box (or mud ring), and
secure device(s) into box with provided screws.
Soigneusement plier les fils dans le boîtier électrique (ou anneau de
boue) et le fixer ou les dispositifs en boîte avec les vis fournies.
Cuidadosamente y doblar los cables en la caja eléctrica (o el anillo de
barro) y asegurar los dispositivos en la caja con los tornillos provistos
Single Load
• Connect white wire to WHITE.
• Connect black wire to HOT.
Charge simple
• Connecter le fil blanc à la borne WHITE.
• Connecter le fil noir à la borne HOT.
Carga simple
• Conecte el cable blanco a WHITE (BLANCO).
• Conecte el cable negro a HOT (VIVO).
WHITE
NOTA: Si va a instalar varios dispositivos en el bastidor, cablee
todos los dispositivos antes de encastrarlos en el bastidor.
REMARQUE : Lors de l'installation de commutateurs
multiples dans le boîtier, ces derniers doivent être
câblés avant de les enclencher dans le boîtier.
WARNING: Do not pair different size wires in the
same terminal. If you have different size wires, use a wire
nut to add a 6 inch pigtail of the same gauge wire to the
smaller gauge wire.
AVERTISSEMENT: Ne s'apparient pas fils de tailles
différentes dans le même terminal. Si vous avez des fils
de différentes tailles, utilisez un écrou du fil pour ajouter
une queue de 6 pouces du fil même jauge le fil de calibre
plus petit.
ADVERTENCIA: No par de cables de diferentes
tamaños en el mismo terminal. Si tiene cables de
diferente tamaño, utilice una tuerca de alambre para
agregar un bollo de 6 pulgadas del mismo calibre
alambre al alambre de calibre más pequeño.
Same size.
Même taille.
Mismo
Different size with pigtail.
Taille différente avec en
queue de cochon.
Diferentes tamaños con
bollo.
Different size.
Tailles différentes.
Tamaño diferente.
CAUTIONS
To reduce the risk of overheating and
possible damage to other equipment,
do not install incandescent dimmer
to control a receptacle, a fluorescent
light or bulb, a motor-operated
appliance, or a transformer-supplied
appliance.
Do NOT use dimmer with
incandescent lamps whose power
requirements exceeds maximum
wattage of the dimmer.
This dimmer requires a minimum
load of 50W.
Do NOT connect dimmer to power
source other than 120VAC, 60 Hz.
MISES EN GARDE
Pour réduire le risque de surchauffe et
d'endommagement potentiel d'autres
équipements, ne pas installer un
variateur incandescent pour contrôler
une prise secteur, une ampoule ou un
tube fluorescent, un appareil motorisé
ou un appareil alimenté par un
transformateur.
NE PAS utiliser le variateur avec des
ampoules à incandescence d'une
puissance supérieure à la puissance
maximum du variateur.
Ce variateur nécessite une charge
minimum de 50 W.
NE PAS connecter le variateur à une
source d'alimentation autre qu'une
source d'alimentation 120 V CA, 60 Hz.
PRECAUCIONES
Para reducir el riesgo de
sobrecalentamiento y posibles daños
a otros equipos, no instale el
regulador incandescente para
controlar un receptáculo, una luz o un
tubo fluorescente, un dispositivo
accionado por motor o un dispositivo
con transformador.
NO utilice el regulador con lámparas
incandescentes cuyos requerimientos
de potencia excedan el vatiaje máximo
del regulador.
Este regulador requiere una carga
mínima de 50 W.
NO conecte el regulador a una fuente
de alimentación que no sea de
120 V CA, 60 Hz.
6
For screwless wall plate installation, install back plate with provided screws and
snap wall plate into place. For screw type wall plate, simply screw wall plate into
place over device.
Pour une installation sans vis plaque murale, installer la plaque arrière avec les vis
fournies et plaque murale s'enclenchent. Pour vis type plaque murale, il suffit de
visser plaque murale en place sur l'appareil.
Para placa de pared rapida instalación, instale la placa trasera con los tornillos
suministrados y encajen placa de pared. Para placa de pared de tipo tornillo,
simplemente Atornille la placa de pared en su lugar sobre el dispositivo

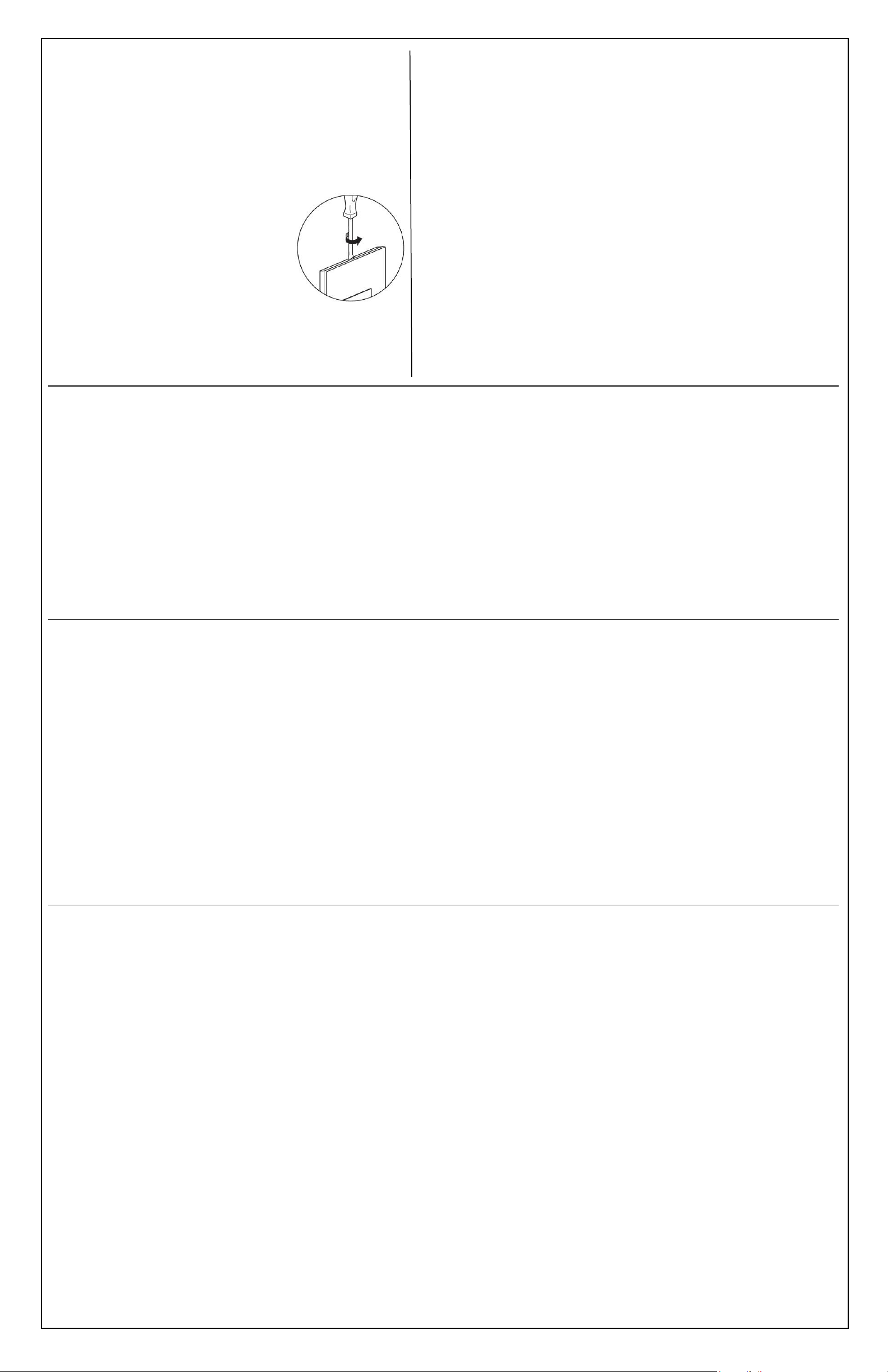

NOTE – If you need to remove a wall plate, insert a flat
screwdriver in the notches on the back of the plate and twist
gently.
It is normal for the dimmer to feel warm during operation.
Protect dimmers from dirt and dust.
REMARQUE : Pour retirer une plaque murale, insérer un
tournevis plat dans les encoches situées à l'arrière de la
plaque et tourner doucement.
Il est normal que le variateur soit légèrement chaud durant
son fonctionnement.
Protéger les variateurs contre les saletés et la poussière.
NOTA: Si necesita quitar una placa de pared, inserte un
destornillador plano en las muescas de la parte posterior de
la placa y gire suavemente.
Es normal que el regulador se sienta tibio al tacto mientras
está funcionando.
Proteja los reguladores del polvo y la suciedad.
Compliance • Conformité • Conformidad
FCC Notice - FCC ID: YV8-202860
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
Ce dispositif est conforme à la partie 15 des directives FCC. L'utilisation du dispositif doit répondre aux deux conditions
suivantes : (1) Ce dispositif ne doit pas générer d'interférences dangereuses et (2) ce dispositif doit supporter toutes les
interférences reçues, y compris les interférences susceptibles de provoquer des dysfonctionnements.
Este dispositivo cumple con el apartado 15 de las reglas de la FCC. El funcionamiento queda sujeto a las siguientes dos
condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe admitir cualquier
interferencia que reciba, incluidas aquellas que pudieran causar un funcionamiento no deseado.
Caution: Any changes or modifications to this device not explicitly approved by Legrand could void your authority to
operate this equipment.
Mise en garde : Toute altération ou modification de ce dispositif non approuvée de manière explicite par Legrand peut
invalider votre droit à utiliser cet appareil.
Precaución: Cualquier cambio o modificación que se realice en este dispositivo y que no esté aprobado/a explícitamente
por Legrand podría anular su autoridad para operar este equipo.
Canadian Department of Communications - IC: 9922A-202860
This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions:
(1) this device may not cause interference, and (2) this device must accept any interference, including interference that may
cause undesired operation of the device.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation
est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement."
Este dispositivo cumple con el o los estándares RSS para equipos exentos de licencia de Industry Canada. El funcionamiento
queda sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias y (2) este dispositivo debe
admitir cualquier interferencia, incluidas aquellas que pudieran causar un funcionamiento no deseado del dispositivo.
This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio
Interference Regulations of the Canadian Department of Communications.
Cet appareil numérique ne dépasse pas les limites de classe b pour les émissions de bruit radio de l'appareil numérique énoncés
dans le règlement d'interférence Radio du ministère des Communications.
Este aparato digital no excede los límites de Clase B correspondientes a emisiones de ruido de radio provenientes de aparatos
digitales establecidos en las Regulaciones de Interferencia de Radio del Departamento Canadiense de Comunicaciones.
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Este aparato digital Clase B cumple con la norma canadiense ICES-003
7
8
Set House ID
New installation
First insure all device’s status LEDs are solid AMBER
Press and Hold any dimmer/switch On Button for 5 seconds and release
Initiator status LED flashes AMBER
Other device‘s status LEDs flash GREEN
Press and Hold initiator On Button for 5 seconds and Release
Initiator and Other’s status LEDs flash GREEN for 2 seconds and
turn solid WHITE
Adding device to existing installation
First insure new device status LED is solid AMBER (others should be
solid WHITE)
Press and Hold any already bound dimmer/switch (LED White) On
Button for 5 seconds and release
Initiator status LED flashes AMBER
New device status LED flashes GREEN
Press and Hold initiator On Button for 5 seconds and Release
Initiator and new device status LED flashes GREEN for 2 seconds
and turns solid WHITE
Définir l'identité de la maison
Nouvelle installation
Assurez-vous d'abord que toutes les LED d'état des dispositifs sont de
couleur AMBRE fixe
Appuyez sur un bouton On d'un variateur/interrupteur 5 secondes puis
relâchez
La LED d'état de l'interrupteur d'initialisation clignote de couleur
AMBRE
Les LED d'état des autres dispositifs clignotent en VERT
Appuyez sur le bouton On de l'interrupteur d'initialisation 5 secondes
puis relâchez
Les LED d'état du bouton d'initialisation ou d'autres clignotent au
VERT pendant 2 secondes puis restent allumées au BLANC fixe
Ajout d'un dispositif à une installation existante
Assurez-vous d'abord que la LED d'état du nouveau dispositif est de
couleur AMBRE fixe (les autres doivent être de couleur BLANCHE fixe)
Appuyez sur le bouton On d'un variateur/interrupteur déjà associé (La
LED BLANC) 5 secondes puis relâchez
La LED d'état de l'interrupteur d'initialisation clignote de couleur
AMBRE
La LED d'état du nouveau dispositif clignote au VERT
Appuyez sur le bouton On de l'interrupteur d'initialisation 5 secondes
puis relâchez
Les LED d'état du bouton d'initialisation et du nouveau dispositif
clignotent au VERT pendant 2 secondes puis restent allumées au
BLANC fixe
Establecer ID de casa
Nueva instalación
Primero, asegúrese que los LED de estado de todos los dispositivos
estén completamente en ÁMBAR.
Presione y mantenga presionado el botón de encendido del
regulador/interruptor durante 5 segundos y suelte
El LED de estado del iniciador parpadea en ÁMBAR
Los LED de estado de los otros dispositivos parpadean en VERDE
Presione y mantenga presionado el botón de encendido del iniciador
durante 5 segundos y suelte
El LED de estado del iniciador y de los otros dispositivos parpadean
en VERDE durante 2 segundos y se ponen completamente
BLANCOS
Agregar un dispositivo a la instalación existente
Primero, asegúrese de que el LED de estado del nuevo dispositivo esté
completamente ÁMBAR (los otros deberían estar completamente
BLANCOS)
Presione y mantenga presionado el botón de encendido del
regulador/interruptor (El LED BLANCO) ya unido durante 5 segundos y
suelte
El LED de estado del iniciador parpadea en ÁMBAR
El LED de estado del nuevo dispositivo parpadea en VERDE
Presione y mantenga presionado el botón de encendido del iniciador
durante 5 segundos y suelte
El LED de estado del iniciador y del nuevo dispositivo parpadea en
VERDE durante 2 segundos y se pone completamente BLANCO
9
Groups (wireless 3-way/4-way)
Creating a new group
First insure all potential group members’ status LEDs are solid WHITE
Press and Hold any dimmer/switch On Button for 5 seconds and release
Initiator status LED flashes AMBER
Repeat for all potential group members, so that their status LED also
flashes AMBER
Press and Hold initiator On Button for 5 seconds and Release
Initiator and Other’s status LEDs flash GREEN for 2 seconds and
turn solid WHITE
Adding/removing device to/from a group
First insure all potential group members’ status LEDs are WHITE
Press and Hold any existing group dimmer/switch On Button for 5
seconds and release
All current group member devices’ status LEDs flash AMBER
Non-group devices’ status LEDs flash GREEN
Press and hold any device’s On Button for 5 seconds and release, so
that their status LED flashes AMBER to join the group or flashes
GREEN to leave a group
Press and Hold initiator On Button for 5 seconds and Release
Initiator and Other’s status LEDs flash GREEN for 2 seconds and
turn solid WHITE
Groupes (sans fil 3/4 voies)
Création d'un nouveau groupe
Assurez-vous d'abord que toutes les LED d'état tous les membres
potentiels du groupe restent allumées en BLANC fixe
Appuyez sur un bouton On d'un variateur/interrupteur 5 secondes puis
relâchez
La LED d'état de l'interrupteur d'initialisation clignote de couleur
AMBRE
Répétez ces étapes pour tous les membres potentiels du groupe de
sorte que leur LED d'état clignotent également de couleur AMBRE
Appuyez sur le bouton On de l'interrupteur d'initialisation 5 secondes
puis relâchez
Les LED d'état du bouton d'initialisation ou d'autres clignotent au
VERT pendant 2 secondes puis restent allumées au BLANC fixe
Ajout/suppression d'un dispositif dans/hors d'un groupe
Assurez-vous d'abord que toutes les LED d'état tous les membres
potentiels du groupe sont allumées en BLANC
Appuyez sur le bouton On d'un variateur/interrupteur d'un groupe
existant déjà 5 secondes puis relâchez
Toutes les LED d'état des dispositifs membres actuels du groupe
clignotent de couleur AMBRE
Les LED d'état des dispositifs non compris dans le groupe clignotent
au VERT
Appuyez sur le bouton On du dispositif 5 secondes puis relâchez de
sorte que leur LED d'état clignotent de couleur AMBRE pour rejoindre le
groupe pièce ou clignotent au VERT pour quitter le groupe
Appuyez sur le bouton On de l'interrupteur d'initialisation 5 secondes
puis relâchez
Les LED d'état du bouton d'initialisation ou d'autres clignotent au
VERT pendant 2 secondes puis restent allumées au BLANC fixe
Grupos (inalámbrica 3/4 vías)
Creación de un nuevo grupo
Primero, asegúrese de que todos los LED de estado de los posibles
miembros del grupo estén completamente BLANCOS
Presione y mantenga presionado el botón de encendido
regulador/interruptor durante 5 segundos y suelte
El LED de estado del iniciador parpadea en ÁMBAR
Repita para todos los potenciales miembros del grupo, de manera que
sus LED de estado también parpadeen en ÁMBAR
Presione y mantenga presionado el botón de encendido del iniciador
durante 5 segundos y suelte
El LED de estado del iniciador y de los otros dispositivos parpadean
en VERDE durante 2 segundos y se ponen completamente
BLANCOS
Agregar/quitar un dispositivo a/de un grupo
Primero, asegúrese de que todos los LED de estado de los posibles
miembros del grupo estén BLANCOS
Presione y mantenga presionado el botón de encendido del
regulador/interruptor del grupo existente durante 5 segundos y suelte
Todos los LED de estado de los dispositivos miembros del grupo
actual parpadean en ÁMBAR
Los LED de estado de los dispositivos que no pertenecen al grupo
parpadean en VERDE
Presione y mantenga presionado el botón de encendido de cualquier
dispositivo durante 5 segundos y suelte, de manera que el LED de
estado parpadee en ÁMBAR para unirse al grupo o en VERDE para
dejar el grupo
Presione y mantenga presionado el botón de encendido del iniciador
durante 5 segundos y suelte
El LED de estado del iniciador y de los otros dispositivos parpadean
en VERDE durante 2 segundos y se ponen completamente
BLANCOS
10
Operation
Switch
Press and release
From On to Off or from Off to On
Status LED On when Off and Off when On
Dimmer
Press and Release On Button
From Off to last level or from On to Off at 2 second ramp rate
Status LED On when Off and Off when On
Level LED’s On to adjusted level
Double Tap On Button
Full On at 1 second ramp rate
Press and Hold Off Button for 2 seconds, then release
From Off – no action
From On, goes Off at a slow ramp rate (30 seconds for 100%)
Press and Release Paddle (+) Button
From Off to last level at 2 second ramp rate
From On, increases level 2% per Tap
Double Tap Paddle + Button
From Off to Full On at 1 second ramp rate
From On, increases level by 4%
Press and Hold Paddle + Button
Increases level at 5 second ramp rate
Press and Release Paddle (-) Button
From Off – no action
From On, decreases level by 2% per Tap
Double Tap Paddle (-) Button
From Off – no action
From On, decreases level by 4%
Press and Hold Paddle - Button
Decreases level at 5 second ramp rate
Fault Operation
Status LED blinking Red 1 time/second = No load
Status LED blinking Red 2 times/second = Over current
Status LED blinking Red 3 times/second = Short circuit
Fonctionnement
Interrupteur
Appuyez et relâchez
De la position On vers la position Off ou de la position Off vers la position
On
LED d'état allumée en position Off et éteinte en position On
Variateur
Appuyez sur le bouton On puis relâchez
Plage de progression de 2 secondes pour passer du niveau Off au niveau
le plus élevé ou du niveau On au niveau Off
LED d'état allumée en position Off et éteinte en position On
LED de niveau allumée au niveau choisi
Appuyez deux fois sur le bouton On
Totalement allumée en 1 seconde
Appuyez sur le bouton Off pendant 2 secondes puis relâchez
Si éteint(e) - pas d'action
Si allumé(e), plage de progression lente pour s'éteindre (30 secondes pour
atteindre les 100 %)
Appuyez sur le bouton (+) de l'interrupteur puis relâchez
Plage de progression de 2 secondes pour passer du niveau Off au niveau
le plus élevé
Si allumé(e), augmente par niveau de 2 % à chaque tapotement
Appuyez deux fois sur le bouton (+) de l'interrupteur
Plage de progression de 1 seconde pour passer du niveau Off au niveau
totalement allumé
Si allumé(e), augmente par niveau de 4 %
Appuyez sur le bouton (+) de l'interrupteur
Augmente le niveau selon une plage de progression de 5 secondes
Appuyez sur le bouton (-) de l'interrupteur puis relâchez
Si éteint(e) - pas d'action
Si allumé(e), diminue par niveau de 2 % à chaque tapotement
Appuyez deux fois sur le bouton (-) de l'interrupteur
Si éteint(e) - pas d'action
Si allumé(e), diminue par niveau de 4 %
Appuyez sur le bouton (-) de l'interrupteur
Diminue le niveau selon une plage de progression de 5 secondes
Dysfonctionnement
La LED d'état clignote rouge 1 fois / seconde = pas de charge
La LED d'état clignote rouge 2 fois / seconde = surintensité
La LED d'état clignote rouge 3 fois / seconde = court-circuit
Funcionamiento
Interruptor
Presione y suelte
De encendido a apagado o de apagado a encendido
LED de estado encendido cuando está apagado y apagado cuando
está encendido
Regulador
Presione y suelte el botón encendido
De apagado al último nivel o de encendido a apagado en la tasa de
rampa de 2 segundos
LED de estado encendido cuando está apagado y apagado cuando
está encendido
LED de nivel encendidos al nivel ajustado
Toque dos veces el botón encendido
Completamente encendido en la tasa de rampa de 1 segundo
Presione y mantenga presionado el botón de apagado durante 2
segundos y suelte
Desde apagado – sin acción
Desde encendido, se apaga a una tasa de rampa inferior
(30 segundos para 100%)
Presione y suelte el botón de la paleta (+)
Desde apagado al último nivel a una tasa de rampa de 2 segundos
Desde encendido, aumenta el nivel 2% por toque
Toque dos veces el botón + de la paleta
Desde apagado a encendido completo a una tasa de rampa de
1 segundo
Desde encendido, aumenta el nivel en 4%
Presione y mantenga presionado el botón + de la paleta
Aumenta el nivel a una tasa de rampa de 5 segundos
Presione y mantenga presionado el botón (-) de la paleta
Desde apagado – sin acción
Desde encendido, disminuye el nivel en 2% por toque
Toque dos veces el botón (-) de la paleta
Desde apagado – sin acción
Desde encendido, disminuye el nivel en 4%
Presione y mantenga presionado el botón - de la paleta
Disminuye el nivel a una tasa de rampa de 5 segundos
Funcionamiento fallido
El LED de estado parpadea en Rojo 1 vez/segundo = Sin carga
El LED de estado parpadea en Rojo 2 veces/segundo = Corriente en exceso
El LED de estado parpadea en Rojo 3 veces/segundo = Cortocircuito
860.233.6251
1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
© Copyright 2015 Legrand All Rights Reserved.
© Copyright 2015 Tous droits réservés Legrand.
© Copyright 2015 Legrand Todos los derechos reservados.
11
12
Factory Reset
Switch or Dimmer
Press and Hold On Button for 20 seconds
Status LED goes to solid AMBER
Réinitialisation aux valeurs d'usine
Interrupteur ou variateur
Appuyez sur le bouton On 20 secondes
La LED d'état s'allume de couleur AMBRE fixe
Restablecimiento de fábrica
Interruptor o regulador
Presione y mantenga presionado el botón de encendido durante 20
segundos
El LED de estado se pone completamente ÁMBAR
Custom Setting Initiation - Switches
First insure all device’s status LEDs are solid WHITE
Press and Hold any switch On Button for 10 seconds and
release
Initiator status LED flashes GREEN or RED (depends on
existing setting)
Blink count indicates Custom Setting selection (see list
below) 1 = “blink” pause “blink”
Press and Release to change Custom Settings Selection
Color of LED blinking indicates Setting status
GREEN = Locator On
RED = Locator Off
Press and Hold initiator switch On Button for >2 seconds and
release to exit Custom Settings or wait for timeout (60 seconds)
Custom Setting Initiation - Dimmers
First insure all device’s status LEDs are solid WHITE
Press and Hold any dimmer On Button for 10 seconds and
release
Initiator status LED flashes GREEN
Blink count indicates Custom Setting selection (see list
above) Selection 1. = “blink” pause “blink”
Press and Release to change Custom Settings Selection
Selection 2. = “blink” “blink” pause “blink” “blink”
Dimmer level LEDs define setting levels
Change setting levels with dimmer paddle press and
releases (shown below)
1. Bottom level LED = Locator Light On
Top level LED = Locator Light Off
2. Level LEDs (and load) indicate minimum level
3. Level LEDs (and load) indicate maximum level
4. Bottom level LED = Dimmer Mode
Top level LED = Switch Mode
5. Bottom level LED indicates Forward Phase
Top level LED indicates Reverse Phase
6. Bottom level LED = No Load Indicator On
Top level LED = No Load Indicator Off
Press and Hold initiator dimmer On Button for >2 seconds and
release to exit Custom Settings or wait for timeout (60 seconds)
Custom Setting List
One blink = Locator Light On/Off (Default On)
Two blinks = Minimum Dimmer Light Level (Default 2%)
Three blinks = Maximum Dimmer Light Level (Default 100%)
Four blinks = Dimmer / Switch Mode (Default Dimmer)
Five blinks = Forward / Reverse Phase Dimmer Mode
(Default Forward) (True Universal Dimmer only)
Six Blinks = No Load Indicator On/Off (Default On)
Initialisation des paramètres personnalisés - Interrupteurs
Assurez-vous d'abord que toutes les LED d'état des dispositifs sont de
couleur BLANCHE fixe
Appuyez sur un bouton On pendant 10 secondes puis relâchez
La LED d'état d'initialisation clignote au VERT ou au ROUGE
(en fonction du paramètre existant)
Le nombre de clignotement indique quel paramètre personnalisé est
sélectionné (consultez la liste ci-dessus) 1 = « clignotement » pause
« clignotement »
Appuyez puis relâchez pour modifier le choix du paramètre personnalisé
La couleur de la LED qui clignote indique l'état du paramètre
VERT = localisateur activé
ROUGE = localisateur désactivé
Appuyez sur le bouton On de l'interrupteur d'initialisation pendant plus de 2
secondes puis relâchez pour sortir des paramètres de personnalisation ou
attendez la fin de la temporisation (60 secondes)
Initialisation des paramètres personnalisés - Variateurs
Assurez-vous d'abord que toutes les LED d'état des dispositifs sont de
couleur BLANCHE fixe
Appuyez sur un bouton On d'un variateur pendant 10 secondes puis
relâchez
La LED d'état de l'interrupteur d'initialisation clignote au VERT
Le nombre de clignotements indique quel paramètre personnalisé est
sélectionné (consultez la liste ci-dessus) Sélection 1. = « clignote »
pause « clignote »
Appuyez puis relâchez pour modifier le choix du paramètre personnalisé
Sélection 2. = « clignote » « clignote » pause « clignote » « clignote »
Les LED de niveau de variateur permettent de définir les niveaux de
paramétrage
Pour modifier les niveaux du paramétrage à l'aide de l'interrupteur du
variateur, appuyez et relâchez (comme indiqué ci-dessous)
1. LED du bas = éclairage de balisage allumé
LED du haut = éclairage de balisage éteint
2. Le niveau des LED (et leur charge) indique le niveau minimum
3. Le niveau des LED (et leur charge) indique le niveau maximum
4. LED du bas = mode variateur
LED du haut = mode interrupteur
5. La LED du bas indique la phase d'augmentation
La LED du haut indique la phase de diminution
6. Bas niveau LED = aucun indicateur de charge sur
Haut niveau LED = indicateur de charge sans arrêt
Appuyez sur le bouton d'initialisation On du variateur pendant plus de 2
secondes puis relâchez pour sortir des paramètres de personnalisation ou
attendez la fin de la temporisation (60 secondes)
Liste des paramètres personnalisés
Un clignotement = Éclairage de balisage On/Off (pas défaut sur On)
Deux clignotements = Niveau minimum d'éclairage du variateur (à 2 %
par défaut)
Trois clignotements = Niveau maximum d'éclairage du variateur (à
100 % par défaut)
Quatre clignotements = Mode variateur / interrupteur (variateur par
défaut)
Cinq clignotements = Mode variateur de phase avant / arrière (en
avant par défaut)
(Vrai universelle gradateur seulement)
Six clignotements = Aucun indicateur de charge On/Off (valeur par
défaut sur)
Inicio de configuración personalizada - Interruptores
Primero, asegúrese que los LED de estado de todos los dispositivos estén
completamente en BLANCO
Presione y mantenga presionado el botón de encendido de cualquier
interruptor durante 10 segundos y suelte
El LED de estado del iniciador parpadea en VERDE o ROJO (según la
configuración existente)
La cantidad de parpadeos indica la selección de configuración
personalizada (consulte la lista de arriba) 1 = “parpadeo” pausa
“parpadeo”
Presione y suelte para cambiar la selección de la configuración
personalizada
El color del LED parpadeante indica el estado de la configuración
VERDE = Localizador encendido
ROJO = Localizador apagado
Presione y mantenga presionado el botón de encendido del interruptor del
iniciador durante más de 2 segundos y suelte para salir de la
configuración personalizada o espere el tiempo de expiración
(60 segundos)
Inicio de configuración personalizada - Reguladores
Primero, asegúrese que los LED de estado de todos los dispositivos estén
completamente en BLANCO
Presione y mantenga presionado el botón de encendido de cualquier
regulador durante 10 segundos y suelte
El LED de estado del iniciador parpadea en VERDE
La cantidad de parpadeos indica la selección de configuración
personalizada (consulte la lista de arriba) Selección 1 = “parpadeo”
pausa “parpadeo”
Presione y suelte para cambiar la selección de la configuración
personalizada
Selección 2. = “parpadeo” “parpadeo” pausa “parpadeo” “parpadeo”
Los LED de nivel del regulador definen los niveles de configuración
Cambie los niveles de configuración con la paleta del regulador
presionando y soltando (se muestra a continuación)
1. LED de nivel inferior = Luz del localizador encendida
LED de nivel superior = Luz del localizador apagada
2. Los LED de nivel (y carga) indican el nivel mínimo
3. Los LED de nivel (y carga) indican el nivel máximo
4. LED de nivel inferior = Modo regulador
LED de nivel superior = Modo interruptor
5. El LED de nivel inferior indica la fase de avance
El LED de nivel superior indica la fase de retroceso
6. Inferior nivel LED = indicador de carga No en
Nivel LED superior = indicador de carga No apagado
Presione y mantenga presionado el botón de encendido del regulador
durante más de 2 segundos y suelte para salir de la configuración
personalizada o espere el tiempo de expiración (60 segundos)
Lista de configuraciones personalizadas
Un parpadeo = Luz del localizador encendida/apagada (Encendida de
manera predeterminada)
Dos parpadeos = Nivel de luz mínimo del regulador (2%
predeterminado)
Tres parpadeos = Nivel de luz máximo del regulador (100%
predeterminado)
Cuatro parpadeos = Modo regulador/interruptor (Regulador
predeterminado)
Cinco parpadeos = Modo de regulador de fase avance/retroceso
(Avance predeterminado)
(Verdadero Universal Dimmer sólo)
Seis parpadeos = No hay indicador de carga (incumplimiento) de
encendido
Doc. #1507233 05/15 RevA
Loading...
