ONKYO TX-SR800 User Manual

AV接收機

TX-SR800

使用前須知 3

使用手冊

謝謝閣下購買 Onkyo 的 AV 接收機。

在連接各部件及接通電源之前，請先徹底閱讀本手冊。遵從本手冊內的各項指示，您的 AV 接收機能夠獲得最優秀表現以及從聆聽享受中，將使您獲得最大樂趣。請保留好此手冊以備將來參考之用。

功能和連接 8

設定和操作 29

使用遙控器 61

SN 29343419A

附錄 73

D0209-2

重要的防護措施

注意事項

“警告”

“為了減低火災及觸電危險，切勿使本機淋雨或受潮。”

告誡

“為了減低觸電的危險，切勿拆卸外罩（或后蓋）。機內不帶

供用戶維修的零件，應該請合格的維修人員進行維修。”

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

若要維持本機多年性能不變，請遵從以下須注意的事項。

1. 避開直接受陽光照射或溫度極高或極低的地方。

2. 避開潮濕或多塵的地方及直接受揚聲器震蕩影響的地方。特別是，避免將本機放在其中一個揚聲器的上面。

3. 避免放置在不穩定的地方以及本機可能會掉下來的高處。

4. 通風設備—為了保證有足夠通風，要設置好其位置和配置。例如，通風設備前不能放置床，沙發，小地毯或類似表面的物品以遮擋通風設備的打開。或者放置于會阻擋通風設備開口的空氣流動的內裝式的書箱書櫃內。應該將通風設備后側的開口處留出20釐米（8英寸）的空間。

5. 熱力—應該將本機與諸如暖氣管、溫度記錄器或其他電器（包括擴音機）會產生熱能的熱源隔離。

6. 清潔內部零件應該只由合格的維修服務人員來做。

7. 倒瀉液體—應該小心不要讓物體掉進或是液體透過各洞孔倒瀉入外殼內。

8. 需要維修服務的損壞—在以下的情況本機應該由合格的維修服務人員進行維修﹕

A.電源線或插頭已被損壞﹔ B.物體已掉進或液體已被倒瀉入本機﹔ C.本機已被淋雨﹔ D.本機似乎不能正常操作或者顯示出在性能上有明顯的改

變﹔

E.本機曾被跌過或是外殼已被損毀。

9. 維修服務—使用者不應試圖在操作指示所述情況以外修理本機。所有其他的維修服務應該請教合格的維修服務人員。

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

1. 錄音版權

錄製有版權的資料作非私人性用途，如未經版權擁有者的允許是違法的。

2. AC保險絲

保險絲放在機殼內﹐不是可由用戶自行修理的。如果不能接通電源，請聯絡您的Onkyo認可維修服務站。

3. 小心

須經常用軟布抹淨前后面板及外殼。如遇上更骯髒的污垢，將軟布浸濕在溫和的清潔劑溶液中，扭乾它然后把污垢抹掉。跟著，立即用乾淨的布抹乾。切勿用粗糙的布料、稀釋劑、酒精或其他化學溶劑，因為這可能會損毀表面塗層或者除去面板上的字母。

4. 電源警告在首次將本機插入電源之前，請先細心閱讀以下內容。

•根據國家和地區的不同，所供應的電源電壓是不同的。請確認后側面板上的額定電壓（例如，交流AC230伏50赫茲或交流120伏60赫茲）是否與使用地區的供應電壓相符。

使用前須知

重要的防護措施 ............................ 3

注意事項 .................................. 3

目錄 ..................................... 4

特色 ..................................... 6

供應的附件 ................................ 6

使用本機之前 .............................. 7

設定電壓選擇開關（僅限于世界通用模式）........ 7

安裝遙控器電池 ............................... 7

遙控器的使用 ................................. 7

功能和連接

索引部件和設備 ............................ 8

前面板 ....................................... 8

前面板顯示 .................................. 10

遙控器 ...................................... 11

后面板 ...................................... 13

連接到音頻 / 視頻設備...................... 14

連接您的音頻器件時 .......................... 15

連接您的視頻器件時 .......................... 16

揚聲器連接 ............................... 20

理想的揚聲器構成 ............................ 20

播放環繞聲音響的最少揚聲器構成 .............. 20

揚聲器布置 .................................. 20

揚聲器連接 .................................. 21

使用揚聲器纜線標籤 .......................... 21

天線連接 ................................. 22

裝配 AM 環形天線 ............................. 22

AM 天線連接 ................................. 22

附帶天線的連接 .............................. 22

連接 FM 室外天線時 ........................... 23

連接 AM 室外天線時 ........................... 23

定向連接桿 .................................. 23

將天線連接至 75/300 歐天線適配器時

（用于美國和加拿大以外的所有型號）........ 23

連接至 ZONE 2 ﹙2 區﹚揚聲器 ............... 24

當使用 SURR BACK/ZONE 2 SPEAKERS

（環繞聲后置 /2 區揚聲器）端子時 .......... 24

當使用 SURR BACK/ZONE 2 PRE OUT

（環繞聲后置 /2 區前級輸出）端子時 ........ 24

連接 TX-SR800 將至遙控區所用顯示器 ........... 24

用遙控器信號不能到達操作器件（IR IN/OUT）....

如果遙控器信號不能到達 TX-SR800 的遙控傳感器 .. 25

如果遙控器信號不能到達其它器件 .............. 25

各種連接 ................................. 26

用于遙控的連接（）........................ 26

從其他裝置連接電源線 ........................ 26

用類比多聲道輸入連接到裝置 .................. 27

連接輔助功率放大器 .......................... 27

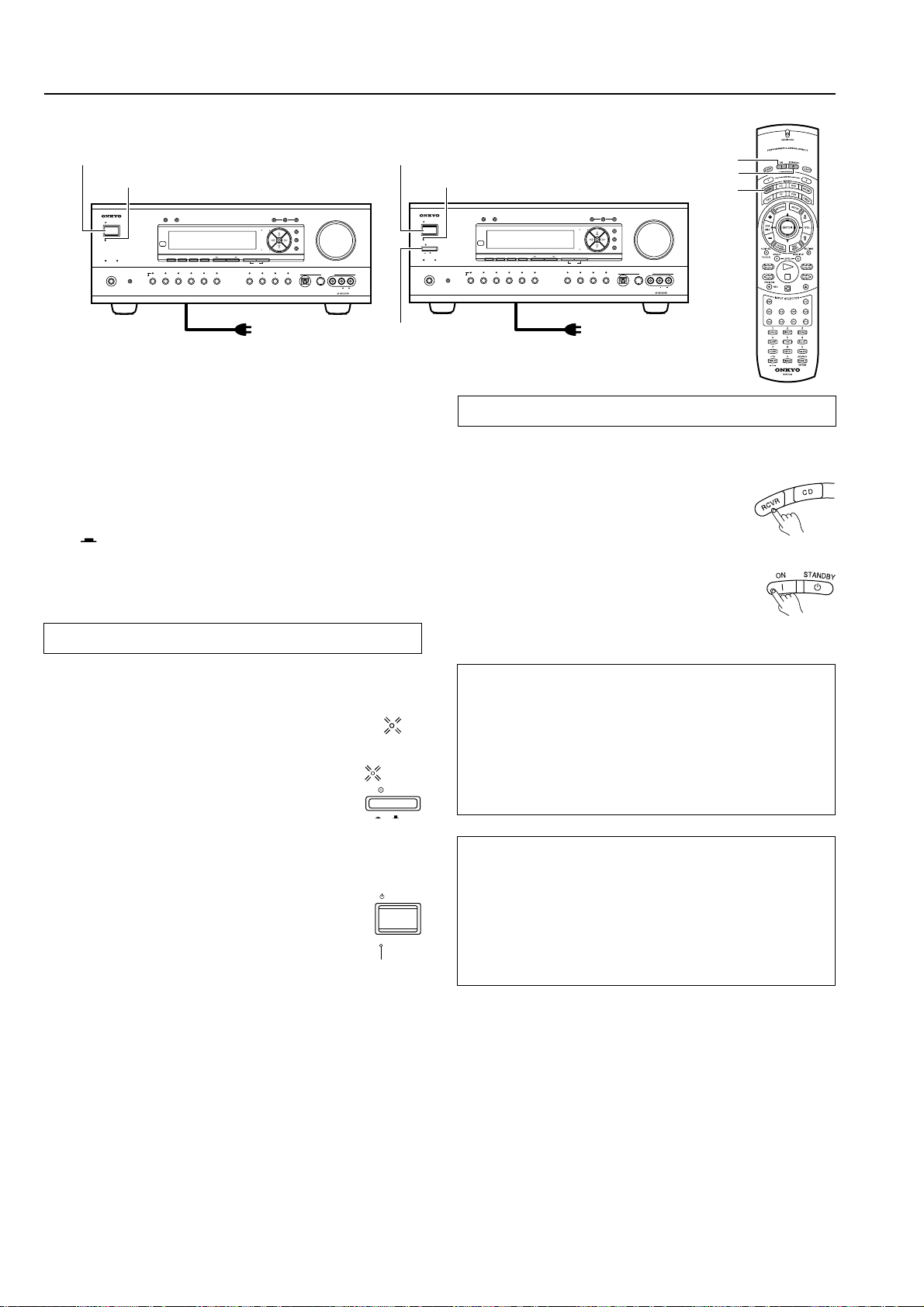

電源連接 ................................. 28

開啟電源 .................................... 28

用遙控器打開電源時 .......................... 28

設定和操作

用 TX-SR800 欣賞音樂或錄像時 .............. 29

基本操作 .................................... 29

將輸入信號源的顯示從 TAPE 變為 MD 時 .......... 29

暫時關閉聲音時 .............................. 30

調節低音和高音時 ............................ 30

用頭戴耳機欣賞 .............................. 30

使用睡眠時間時（僅限于遙控器）............... 30

改變欣賞模式 ................................ 31

切換顯示時 .................................. 32

調節前顯示屏的亮度 .......................... 32

暫時改變揚聲器的輸出電平 .................... 32

改變音頻模式 ................................ 33

享受多聲道輸出 .............................. 33

收音機廣播欣賞 ........................... 34

調諧至某收音機電台時 ........................ 34

欣賞立體聲收音機電台時（FM 模式）............ 34

收音機廣播預約 .............................. 35

選擇預約收音機電台時 ........................ 35

抹消預約收音機電台時 ........................ 35

欣賞遙控區的音樂時 ....................... 36

用 TX-SR800 上的按鈕 ......................... 36

遙控器的使用 ................................ 36

調節遙控區所用音量 .......................... 36

轉錄信號源時 ............................. 37

轉錄您正在觀看或聽賞的輸入信號源的信號 ...... 37

轉錄不同于您目前正在觀看或聽賞的輸入信號源信號時 ...

轉錄某信號源的視頻和另一個信號源的音頻時 .... 38

Setup menus（設定功能表）................. 39

通過設定功能表進行導航時 .................... 40

Hardware Setup（硬件設定）功能表 ......... 41

0.Hardware Setup（硬件設定）功能表 .......... 41

0-1. Speaker Impedance（揚聲器的阻抗）

次功能表 ................................ 41

0-2. Surr Back/Zone 2 Setup（環繞聲后置 /2 區）

次功能表 ................................ 41

0-3. IR IN Setup（紅外線設定）次功能表 ...... 42

0-4. AM Frequency Step（AM 頻率間隔設定）

次功能表（僅限于世界通用模式）........... 42

Speaker Setup (揚聲器設定) ............... 43

1. Speaker Setup (揚聲器設定)功能表 ........ 43

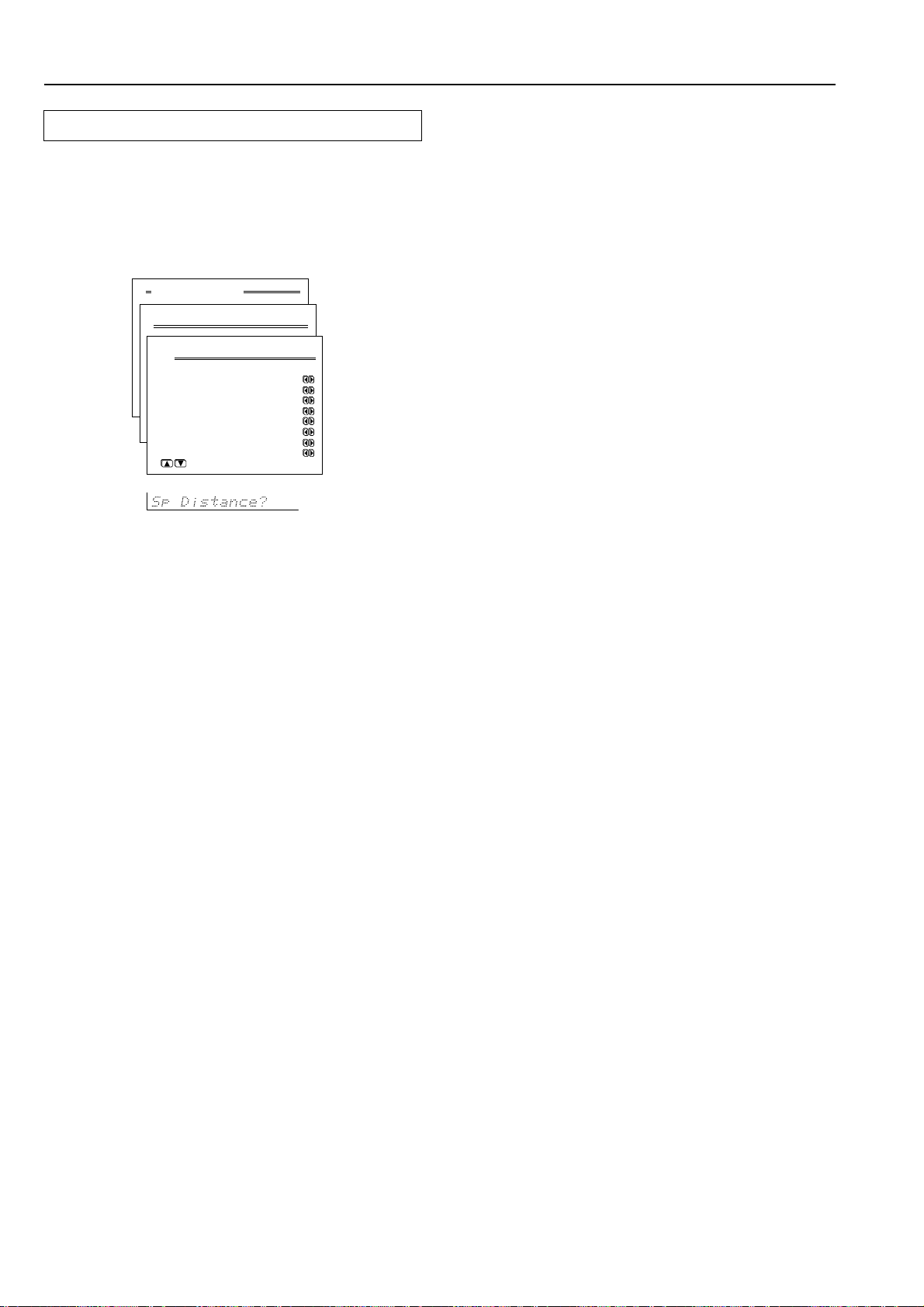

1-1. Speaker Config (揚聲器構成)次功能表 ... 43 1-2. Speaker Distance (揚聲器距離)功能表 ... 44 1-3. Level Calibration (電平校準)次功能表 .. 45

Input Setup(輸入設定) .................... 46

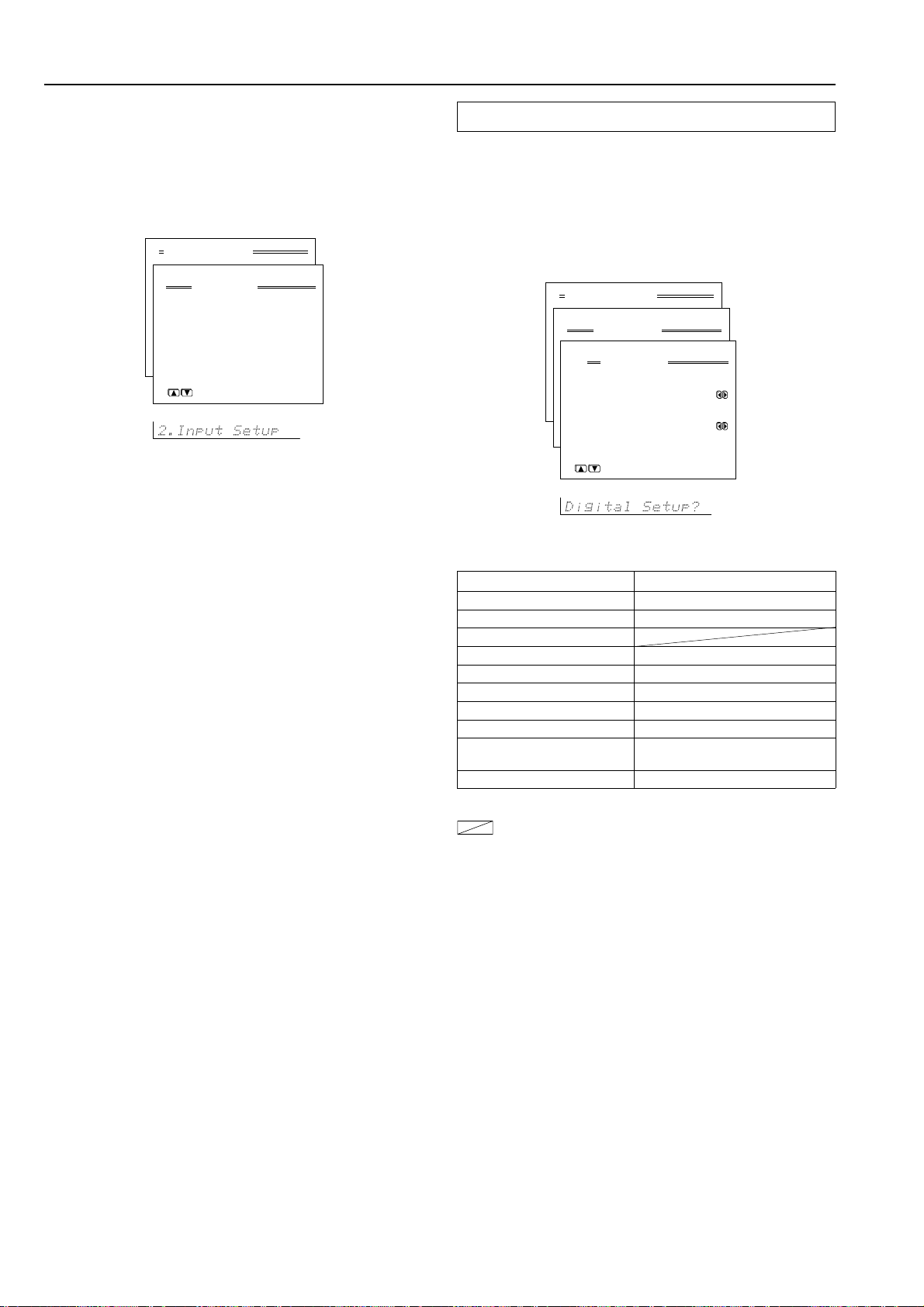

2. Input Setup(輸入設定) 功能表 ............. 46

2-1. Digital Setup (數位設定)次功能表....... 46

2-2. Multichannel Setup (多聲道設定)次功能表 ...

2-3. Video Setup (視頻設定)次功能表 ......... 48

2-4. Character input (字符輸入) 次功能表 ... 49

2-5. IntelliVolume ﹙智能音量﹚次功能表 ..... 49

2-6. Listening Mode Preset

(欣賞模式預約)次功能表 .................. 50

Audio Adjust ﹙音頻調節﹚ ................. 53

3. Audio Adjust Setup (音頻調節設定)功能表 ... 53

3-1. Tone Control ﹙音調控制﹚次功能表 ...... 53

3-2. Surround Speakers ﹙環繞聲揚聲器﹚次功能表

3-3. Sound Effect ﹙音響效果﹚次功能表 ...... 54

3-4. Delay (延遲)次功能表 ................... 54

3-5. LFE Level (LFE 電平)次功能表 .......... 55

3-6. Mono（單聲）次功能表 ................... 55

3-7. Theater-Dimensional（劇場空間）次功能表 .....

3-8. Surround（環繞聲）...................... 56

3-9. THX（THX）次功能表 ..................... 57

3-10. 3-11. 3-12. 3-13. 3-14. 3-15.

Mono Movie/Enhanced 7/Orchestra/Unplugged/

Studio-Mix/TV Logic 次功能表 ............ 57

....

Preference (優先) ........................ 59

4. Preference (優先)功能表 .................. 59

4-1. Volume Setup (音量設定)次功能表 ........ 59

4-2. Headphones Level

﹙頭戴耳機電平﹚次功能表 ................ 60

4-3. OSD Setup (OSD 設定) 次功能表 .......... 60

4-4. OSD Position（螢幕位置）次功能表 ....... 60

操作您編排的遙控器時 ..................... 67

DVD MODE（DVD 影碟機模式）................... 67

SAT MODE（衛星調諧器模式）................... 67

CABLE MODE（有線電視機模式）................. 67

VCR MODE（錄影機模式）....................... 68

TV MODE（電視機模式）........................ 68

將其它裝置所用遙控器的指令編排到遙控器中 ....

編排步驟 .................................... 69

抹消某按鈕上已編排的指令時 .................. 70

抹消 MODE 鈕下已編排的所有指令時 ............. 70

使用集成功能 ............................. 71

什么是集成功能？ ............................ 71

編排集成時 .................................. 71

執行集成時 .................................. 71

抹消 MACRO 1（或 2）鈕的集成時 ............... 72

抹消已經編排的所有指令和集成時 .............. 72

附錄

故障排除指南 ............................. 73

電源 ........................................ 73

揚聲器 ...................................... 73

FM/AM 調諧器 ................................ 73

視頻和音頻 .................................. 74

遙控器 ...................................... 74

其它 ........................................ 74

如果出現下列所示信息之一時 .................. 75

規格 ..................................... 76

使用遙控器

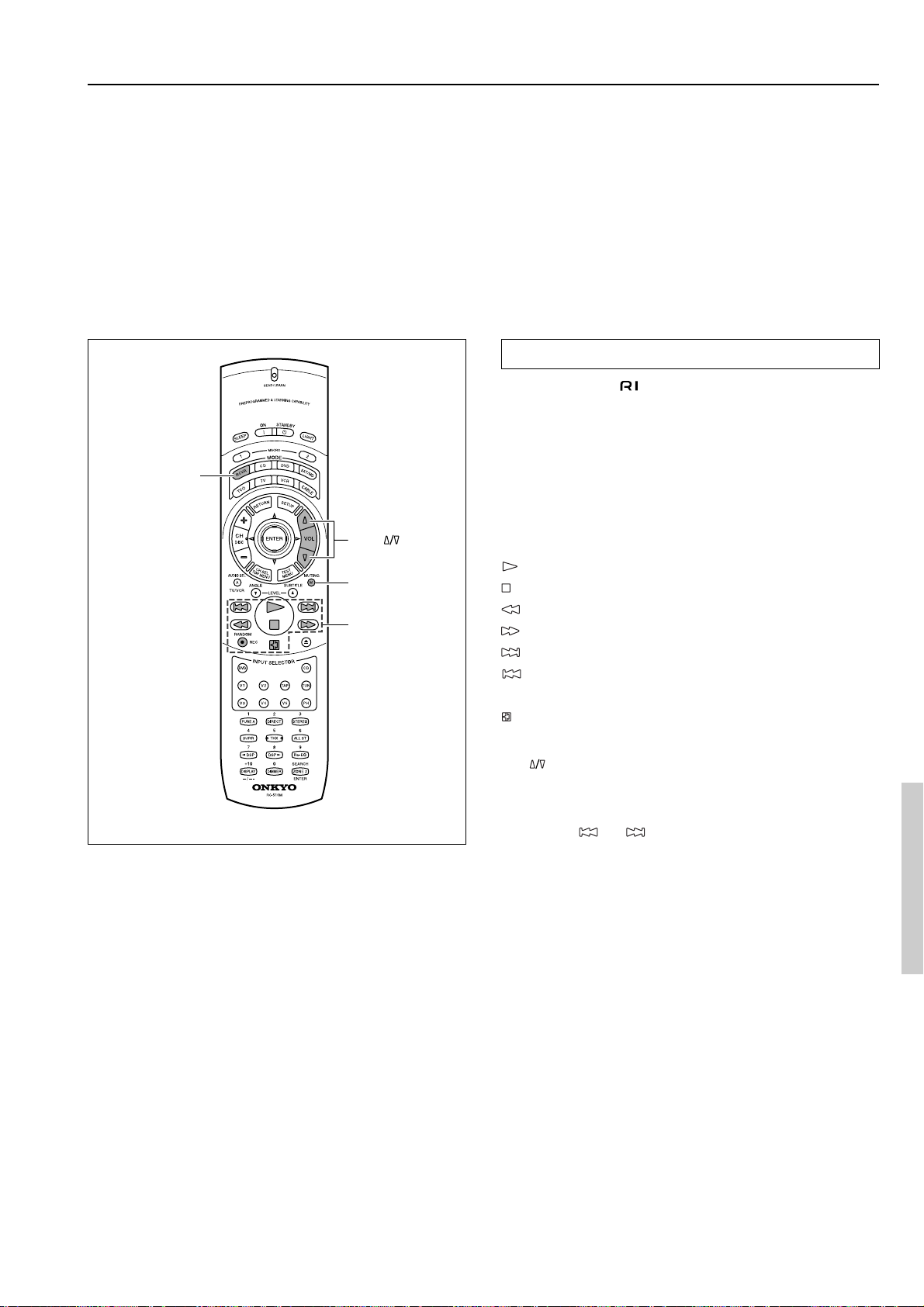

使用遙控器 ............................... 61

概論 ........................................ 61

控制 Onkyo 磁帶座時 .......................... 61

控制 Onkyo 的 DVD 播放機時 .................... 62

控制 Onkyo 的 CD 唱機時 ....................... 63

控制 Onkyo 的 MD 錄音機時 ..................... 64

輸入預編編碼 ............................. 65

學習預編編碼時 .............................. 65

預編編碼 .................................... 66

特色

放大器特色

■ 各聲道最小100瓦。8歐姆的RMS，2個聲道的驅動範圍從20 Hz到20 kHz，總諧波失真不超過

0.08 %。〈FTC〉

■ 2 × 160瓦至6歐姆，1,000 Hz〈EIAJ〉

■ 7.1聲道放大器

■ 廣範圍放大器技術〈WRAT〉

■ 線性最佳增益音量電路

■ 192 kHz/24位元數位至類比轉換器〈環繞聲后置左右除外〉

■機動2區

音頻/視頻特色

■ THX® Surround EX

■ THX Select Certified

■ Dolby®* Digital、Dolby Digital EX、Dolby Pro Logic II

■ DTS、DTS-ES Discrete 6.1、DTS-ES Matrix

6.1、DTS Neo:6和DTS 96/24

■ Theater-DimensionalTM虛擬環繞聲模式

■ 不可調整的配置

FM/AM調諧器特色

■ 40個FM/AM隨機預定電台

■ FM自動調諧

其他性能特色

■ L/C/R聲道的VLSC〈向量線性整理電路〉

■ IntelliVolume

■ 字元輸入

■ 有LED顯示屏的背光/編程和學習遙控

* 經杜比實驗證明公司授權製造。

“Dolby”、“Pro Logic”、“Surround EX”及雙D符號為杜比實驗證明公司的商標。屬尚未公開的機密產品。

•Theater-Dimensional和符號公司的商標。

• Lucasfilm THX和THX為THX有限公司的商標。所有權利保留。 Surround EX為杜比實驗證明公司的商標。經授權使用。

•Re-Equalization和“Re-EQ”為 THX

有限公司授權製造。

•“DTS”、“DTS-ES Extend Surround”和“Neo:6” 為Digital Theater Systems公司的商標。

•Xantech為Xantech公司的注冊商標。

•Niles為Niles Audio公司的注冊商標。

為Onkyo Corporation

THX

有限公司的商標。經

■ 螢幕顯示屏〈基本功能表/進階功能表〉

■ 合成到S-Video轉換

■ 6個S-Video輸入/3個輸出

■ 6個可指定的數位輸入〈3個光學/3個同軸〉、1 個輸入和1個數位輸入〈光學〉

■ 前置左右、中心、環繞聲左右、環繞聲后置左右或2區左右和輔助低音揚聲器的Pre Out端子

供應的附件

檢查下列與TX-SR800一起所提供的附件。

AM環形天線×1

室內FM天線×1

Left

Front

Right

Zone 2

Surround

SP-B

Zone 2

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Surround

Right

Surround

Left

Surround

Left

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Speaker Cable

Left

Right

Center

Zone 2

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

THX Select

任何家庭影院器件在得到THX Select認證之前，必須經過一系列嚴格的品質和性能檢測。只有這樣的產品才具有THX Select商標。它可以保證您所購買的家庭影院產品將能為您帶來經久不衰的優良品質。THX Select要求判定幾百項參數，其中包括功率放大器性能、前放大器性能以及數位和類比兩方面的操作狀況。THX Select接收機還具備專有的THX技術﹙如THX模式，請參看第52 頁﹚，可以精確地傳送家庭影院播放所需的影片聲跡。

根據出售地的不同，可能附加以下附件。

轉接插頭×1

﹙當TX-SR800的電源線插頭與當地的交流電源插

座不匹配時，可以與此插頭套接使用。﹚

遙控器× 1

電池（AA，R6或UM-3）× 2

揚聲器纜線標籤×1

﹙參照第21頁﹚

目錄中和包裝上產品名稱后面的字母代表本播放機的顏色。顏色或許各有不同，但規格和操作方式都一樣。

75/300歐天線適配器×1

使用本機之前

設定電壓選擇開關（僅限于世界通用模式）

世界通用模式裝備有一個可以和當地供應電壓相調制的選擇開關。在插上電源之前務必用此開關調整和當地供應電壓相匹配。

給您的地區決定適當的電壓︰220V∼230V或120V。如果預先設定的電壓不符合您的地區，請把一根螺絲刀插入開關槽內撥到合適的一邊。將開關向上（120V）或向下（220∼230V）滑到合適的位置。

DIGITAL

PRE OUT

INPUT

COAX

FRONT

SUB

SURR

BACK/

OPT

ZONE 2

FRONT

SUB

SURR

DIGITAL OUTPUT

OPT

SURR BACK

GND

AUDIO

ANTENNA

CENTER

FM 75

MULTI CH INPUT

AUDIO

CENTER

PHONO

OUT

TAPE

AUDIO

COMPONENT

VIDEO

S VIDEO

VIDEO

OUTPUT

MONITOR

OUT

CAUTION SPEAKER

ZONE 2

OUT

VIDEO 1

OUT

VIDEO 2

VIDEO 3

VIDEO 4

VIDEO

IMPEDANCE

4 OHMS MIN. OR 6 OHMS MIN. /SPEAKER

DVD

SEE INSTRUCTION MANUAL FOR

INPUT 1

CORRECT

SETTINGS.

VOLTAGE

SELECTOR

INPUT 2

S VIDEO

120V

FRONT SPEAKERS

CENTER SPEAKER

I R

OUT

SURR SPEAKERS

ZONE 2 SPEAKERS

SURR BACK/

CONTROL

OUTLETS

SWITCHED

TOTAL 100W MAX.

VOLTAGE

SELECTOR

120V

AV RECEIVER

MODEL NO.

TX-SR

800

REMOTE

220-230V

安裝遙控器電池

1. 下按並滑動電池室蓋，將其取下。

2. 仔細參照電池盒內的電極示意圖（正極（+）和負極（-）），將兩節AA（R6或UM-3）電池插入電池盒內。

3. 正確安裝好電池后，將電池盒蓋合好。

321

遙控器的使用

將遙控器對準遙控傳感器。當本機收到來自遙控器的信號時， STANDBY（待令）指示燈會點亮。

遙控傳感器

STANDBY（待令）指示燈

30˚

SEND/LEARN（發送/學習）指示燈

注意：

•將本機置于遠離直射陽光或倒相式熒光燈之類的強光源之處，以免妨礙遙控器的准確操作。

•在同一房間內使用同種類型的其它遙控器或在利用紅外線的設備附近使用本機時，可能會引起操作干擾。

•勿在遙控器上擱置任何物品。否則，可能會誤按遙控器按鈕和白白耗損電池。

•音響機架門不能使用彩色玻璃。將本機擱置在這種門的背后，可能會妨礙遙控器的正常操作。

•若遙控器和遙控傳感器之間有任何障礙物時，遙控器將不能操作。

TX-SR800

大約５米

注意：

•避免混合使用新舊或不同類型的電池。

•為了避免腐蝕，如果打算在長時間內不用遙控器時，請將電池取出。

•為避免腐蝕所帶來的損壞，請立即卸下耗盡的電池。若遙控器不能順利地正常操作，請同時更換兩節電池。

索引部件和設備

前面板

（美國和加拿大型號）

STANDBY/ON

STANDBY

UPSAMPLING

PURE AUDIO

()

ZONE

PHONES

AUDIO

SELECTOR

GRN

()

REC

RED

VIDEO

DVD

VCR

REC OUTDISPLAY DIMMER

TUNING

PRESET

THX

SURROUNDDIRECT / PURE AUDIO STEREO

VIDEO

VCR

DSP

VIDEO

MEMORY

TAPE TUNER PHONO C D

CLEAR

FM MODE

A-FO

SETUP

ENTER

RM LISTENING MODE MEMORY

TURN

DIGITAL

MASTER VOLUME

VIDEO

INPUT

VIDEO L R

S VIDEO AUDIO

OFFZONE

TX-SR800

（美國和加拿大以外的所有型號）

STANDBY/ON

STANDBY

POWER

OFF

UPSAMPLING

PURE AUDIO

PHONES

AUDIO

SELECTOR

ZONE

REC OUTDISPLAY DIMMER

TUNING

PRESET

THX

SURROUNDDIRECT / PURE AUDIO STEREO

()

GRN

()

REC

RED

VIDEO

DVD

VCR

VIDEO

VCR

VIDEO

DSP

VIDEO

MEMORY

TAPE TUNER PHONO C

CLEAR

FM MODE

A-FO

SETUP

ENTER

RM LISTENING MODE MEMORY

TURN

DIGITAL

MASTER VOLUME

VIDEO

INPUT

VIDEO L R

S VIDEO AUDIO

OFFZONE

TX-SR800

索引部件和設備

有關使用說明，請參看方括號[ ]內注明的頁號。

POWER（電源）開關 [28]

可打開和關閉TX-SR800的主電源。用POWER開關打開TX-SR800 的電源時，STANDBY指示燈將點亮。

•在打開電源之前，檢查所有的電線是否都已正確連接。

•打開電源后，突然衝入的電流很可能會對其他裝置的操作帶來不良的影響。為了避免這個狀況，請勿將TX-SR800的電源插入由電腦等敏感設備使用的相同電路。

STANDBY/ON（待令/開）鈕 [28]

在主電源開關打開的情況下按該鈕，TX-SR800將啟動，且顯示屏也將亮起。再按該鈕，可使TX-SR800回到待命狀態。在待命狀態中，顯示屏關閉，也無法操作TX-SR800。

STANDBY（待令）指示燈 [7, 28]

當TX-SR800處于待令狀態時，該燈會點亮﹔當收到來自遙控器的信號時，該燈將閃爍。

AUDIO SELECTOR（音頻選擇）鈕 [33]

該鈕可用于選擇音頻輸入信號的類型。

遙控傳感器 [7]

DISPLAY（顯示）鈕 [32]

DISPLAY鈕可用于顯示目前輸入信號源的有關信息。每次按顯示鈕，螢幕將改變，以向您表示有關輸入信號的不同信息。

DIMMER（調光器）鈕 [32]

按該鈕，可設定前面顯示屏的亮度。有3級設定值可用﹕正常、暗和很暗。

•用遙控器可以進行前面顯示屏所用的調光器控制。

TUNING / （調諧），PRESET / （預設），游標

/ / / ）鈕 [34, 35, 40]

（

調諧收音機電台時，請使用顯示屏中，並可依50kHz千赫茲為單位，改變FM所用頻率，和依100kHz（或50kHz）為單位改變AM所用頻率。當選擇了FM時，您可按住調諧鈕之一，然后將其鬆開，以啟動自動檢索功能。該功能將依您按鈕的方向，檢索電台，並在調諧到某電台后停止。當通過功能表設定進行導航時，這些按鈕可被用來上下移動游標（或改變加亮項目）。選擇已用MEMORY鈕儲存的收音機電台時，請使用當通過功能表設定進行導航時，這些按鈕可被用來選擇您已用 TUNING / 鈕所選擇的數值或項目。當您按SETUP（設定）鈕時，TUNING和PRESET鈕將得能夠用于設定功能表的操作。

REC OUT/ZONE 2/OFF buttons [36-38]

這些按鈕可讓您利用TX-SR800，將信號輸出至遙控區﹙2區﹚ 或另一部器件，以達到轉錄目的﹙轉錄輸出﹚。按REC OUT 鈕，可將音頻和視頻信號輸出至用于轉錄目的的轉錄器件。按 ZONE 2鈕時，可在另外的房間〔即指遙控區﹙2區﹚〕裡，欣賞TX-SR800輸出的信號。按任一鈕，都會在前顯示屏上，顯示目前所選擇的用于轉錄或輸出至遙控區的輸入信號源。如果顯示“SOURCE”﹙信號源﹚ 時，將輸出與本體區所選擇的相同輸入信號源。選擇輸入信號源時，請按所需的按鈕﹙REC OUT或ZONE 2﹚，然后在8秒鐘之內，按輸入信號源鈕之一。該信號源將被輸出，以用于遙控區的轉錄或觀賞。將REC OUT（轉錄輸出）或ZONE 2（2區）輸出端設定至信號源聲道時，請連續按該鈕兩次。關閉REC OUT或ZONE 2輸出端時，請按該鈕，然后在8秒鐘內按OFF鈕。

注意:

REC OUT和ZONE 2鈕利用相同的電路，因此不能同時使用。選擇了Rec Out時，將不會給Zone 2輸出任何信號，相反也一樣。當選擇了ZONE 2時，REC OUT將自動被固定為SOURCE（信號源）。

/ 鈕。調諧器的頻率表示在前面

/ 鈕。

LISTENING MODE﹙欣賞模式﹚鈕 [31, 51]

按該鈕，可選擇目前輸入信號源所用欣賞模式。 DIRECT/PURE AUDIO（直通/純音頻）﹕DIRECT/PURE AUDIO

〈直接/純粹音頻〉：按此鈕切換直接和純粹音頻欣賞模式。 STEREO﹙立體聲﹚﹕STEREO〈立體聲〉：選擇立體聲欣賞模

式。 SURROUND﹙環繞聲﹚﹕選擇此，可用于Dolby Pro Logic II、

DTS Neo:6、Dolby Digital或DTS欣賞模式。

THX﹕選擇此，可用于THX欣賞模式。 DSP

/ : 切換至DSP模式。

前面顯示

MEMORY（記憶）鈕 [41]

該鈕也可用于將目前所調諧的收音機電台，指定給預約頻道或刪除以前預約的電台。

FM MODE（FM模式）鈕 [40]

每次按該鈕，AUTO（自動）指示會點亮或熄滅，且立體聲模式將從AUTO變為MONO（單聲），或者相反。如果您正在用立體聲欣賞FM收音機電台，但聲音斷斷續續或噪音嚴重時，請從AUTO ﹙自動﹚切換至MONO（單聲）。

SETUP（設定）鈕 [40]

按該鈕，可進入設定功能表。OSD（螢幕顯示）功能表將出現在電視顯示器以及TX-SR800前顯示屏上。

ENTER （輸入）鈕 [40]

按該鈕，可顯示出在Setup功能表中已選項目的所用螢幕。

RETURN（返回）鈕 [40]

按該鈕，可回到一個更高的層次。在主功能表中按該鈕，就會結束設定功能表。

MASTER VOLUME（主音量）旋鈕 [29]

MASTER VOLUME 旋鈕用于控制本體區的音量。遙控區（2區）的音量是獨立的。

VIDEO 5 INPUT（視頻4輸入）端子 [19]

用于連接攝影機或游戲置。

輸入信號源鈕（DVD，VIDEO 1-5，TAPE，TUNER，PHONO和CD） [29, 36-38]

這些按鈕用于選擇本體區的輸入信號源。選擇遙控區（2區）或轉錄輸出（Rec Out）的輸入信號源時，首先按ZONE 2（2區）或REC OUT（轉錄輸出）鈕，然后按需要的輸入信號源鈕。其指示燈點亮為紅色的輸入聲道將輸出至 REC OUT（轉錄輸出），點亮為綠色的輸入聲道則將輸出至 ZONE 2（2區）。

索引部件和設備

UPSAMPLING（高取樣）指示燈[54]

在高取樣中點亮。當輸入信號源為Analog/PCM（類比/PCM）和欣賞模式被設定在立體聲或環繞聲模式時，可以使用該功能。

PHONES（耳機）插孔 [30]

這是一個用于連接立體聲頭戴耳機的標準立體聲插孔。

PURE AUDIO（純音頻）指示燈 [31]

在純音頻播放中點亮。

前面板顯示

輸入信號路徑指示器

顯示輸入信號源自的端子。

欣賞模式或數位輸入格式指示燈

其中的一個指示燈將點亮，顯示目前輸入信號源的格式。此外，其中一個欣賞模式指示燈將點亮，指出目前的欣賞模式。

調諧指示燈

AUTO（自動）指示燈

收到立體聲模式的FM廣播時，該指示燈將點亮。進入單聲道模式時，該指示燈會關閉。

TUNED（調諧）指示燈

收到廣播電台時，該指示燈將點亮。

FM STEREO（FM立體聲）指示燈

收到立體聲的FM廣播電台時，該指示燈將點亮。

多功能顯示屏

在正常操作時，顯示屏顯示目前的輸入信號源和音量。選擇FM 或AM輸入時，顯示屏會顯示頻率和預設號碼。按DISPLAY（顯示屏）按鈕時，會顯示欣賞模式和輸入信號源格式。然而，選擇FM或AM信號源時，不會顯示信號源格式。

音量顯示

顯示音量電平。

SLEEP（睡眠）指示燈

開啟睡眠定時器時，該指示燈將點亮。

索引部件和設備

遙控器

RC-510M為多功能遙控器。此處的指示僅解釋如何將遙控器配合TX-SR800使用。要使用遙控器操作TX-SR800，先按RCVR MODE鈕，使遙控器進入接收器模式。

索引部件和設備

SEND/LEARN（發送/學習）指示燈

用遙控器送出信號時，指示燈將呈紅色點亮。按鈕時如果電池能源不足，就會閃爍。

ON/STANDBY（開/待令）鈕 [28]

ON: 可打開TX-SR800。 STANDBY: 可使TX-SR800處于待令狀態。

請注意，按STANDBY鈕，只能使TX-SR800處于待令狀態，而不能完全斷開電源。

SLEEP（睡眠）鈕 [30]

可設定睡眠功能。 SLEEP鈕可讓您將TX-SR800設定于指定的時限后自動關機。

MACRO 1，2（集成1，2）鈕 [71]

可以執行和編排集成功能。

MODE（模式）鈕和指示燈 [28, 61]

用于選擇將要用遙控器操作的器件。按MODE〈模式〉鈕時，會亮起8秒鐘。無論何時按了任何其它操作鈕，選擇的MODE鈕也將點喨，以便告知您遙控器處于何種模式。

RETURN（返回）鈕 [40]

用于輸入所選擇的設定值和回到前一個螢幕。

CH （頻道）鈕 [35]

按該鈕選擇調諧器的預設聲道。

CH SEL（聲道選擇）鈕[32,45]

調整揚聲器電平時，按該鈕選擇揚聲器聲道。

AUDIO SEL（音頻選擇）鈕 [33]

用于選擇音頻輸入信號。

欣賞模式選擇鈕 [31, 51]

您可選擇欣賞模式。

Re-EQ 鈕[54, 57]

（根據欣賞模式，您可啟動或關閉Re-EQ（影院再均衡）功能。

DISPLAY 鈕[32]

用于改變前顯示屏的顯示。

DIMMER 鈕[32]

可調節顯示亮度。有3種設定值可用﹕正常、暗和很暗。

LIGHT（照明）鈕

按該鈕開啟或關閉遙控器按鈕的燈號。

SETUP（設定）鈕 [40]

按該鈕顯示電視螢幕及顯示屏上的Setup（設定）功能表。再按一次就可結束功能表。

/ / / ，ENTER（輸入）鈕 [40]

當在設定功能表上選擇項目時，按上下部分，可選擇項目﹔按左右部分，可選擇參數值或模式﹔按ENTER鈕，可選擇項目。

VOL （音量）鈕 [29]

可調節音量。

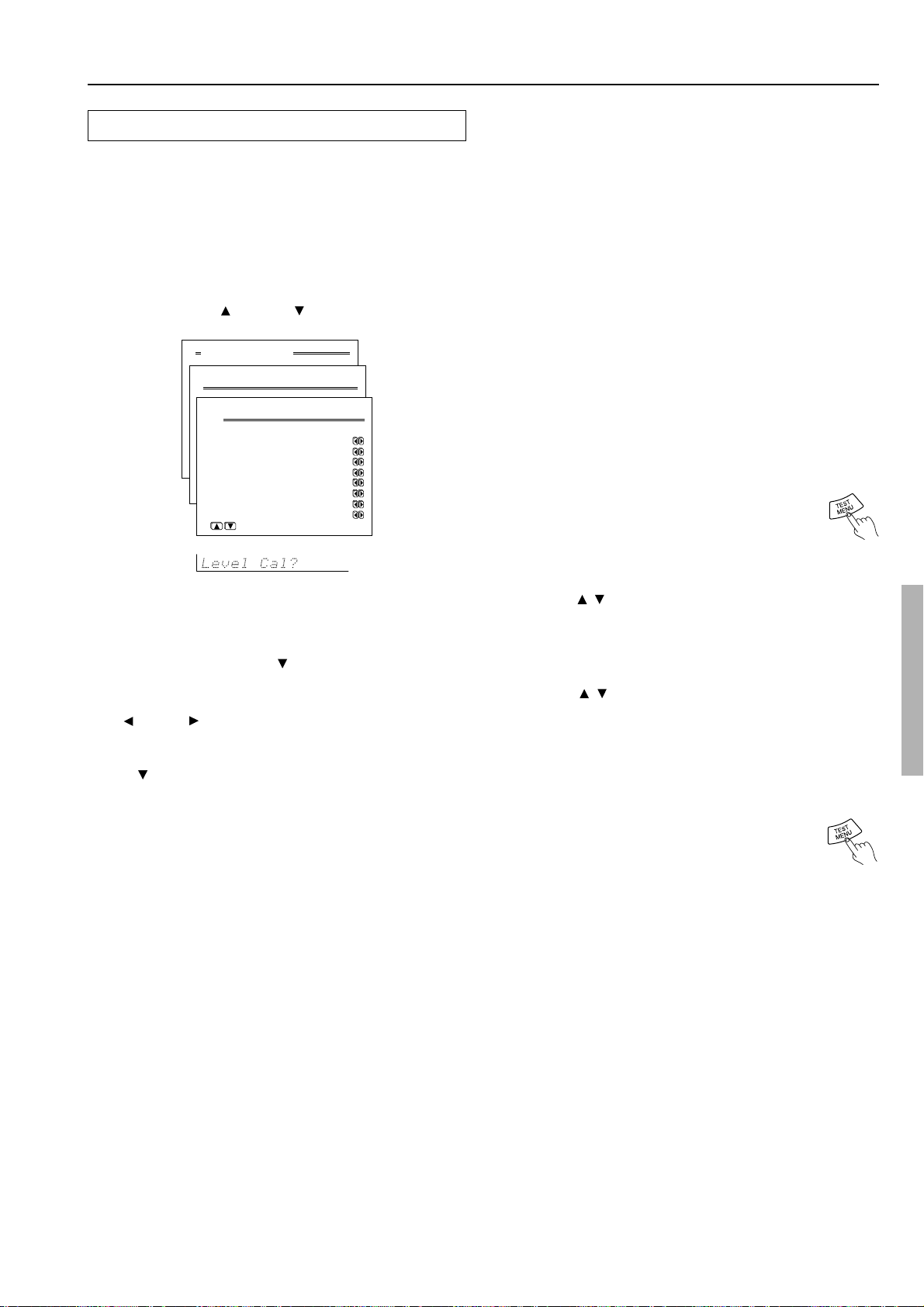

TEST（測試）鈕 [45]

用此鈕設定揚聲器輸出電平。將該鈕與LEVEL CH SEL（聲道選擇）鈕結合起來使用，則不用進入設定功能表，就能校準揚聲器電平。

/ （電平）和

LEVEL / 鈕 [32, 45]

按該鈕用CH SEL（聲道選擇）鈕調整選擇的揚聲器音量。

TAPE操作鈕 [61]

用于操作連接在TX-SR800上的其它Onkyo器件（通過子）。

輸入選擇鈕 [29, 36-38]

可選擇輸入信號源。它們與TX-SR800前面板上的輸入選擇鈕相同。各鈕的輸入信號源如下所述。DVD:DVD, CD:CD, V1:VIDEO1 （視頻1）, V2:VIDEO2, V3:VIDEO3, V4:VIDEO4, V5:VIDEO5, TAP:TAPE（磁帶）, TUN:FM/AM, PH:PHONO（唱機）。

端

MUTING（靜音）鈕 [30]

可啟動靜音功能。

ZONE 2（2區）鈕 [36]

按下在遙控區執行操作。

索引部件和設備

后面板

COAX

OPT

DIGITAL

INPUT

DIGITAL OUTPUT

FRONT

SUB

SURR

SURR BACK/

ZONE 2

FRONT

SUB

SURR

SURR BACK

PRE OUT

GND

CENTER

MULTI CH INPUT

CENTER

ANTENNA

AUDIO

FM 75

PHONO

OUT

TAPE

AUDIO

VIDEO

S VIDEO

MONITOR

OUT

ZONE 2

OUT

DVD

OUT

VIDEO 1

OUT

VIDEO 2

VIDEO 3

VIDEO 4

VIDEO

S VIDEO

有關連接過程的其他資訊，參照括弧中標示的頁數[ ]。

DIGITAL INPUT/OUTPUT [15-19]

這些插孔用于連接有數位輸入和輸出能力的器件。要連接CD播放機，參照第15頁；要連接MD或CD錄音機，參照第15頁；要連接DAT錄音座，參照第15頁；要連接DVD播放機，參照第16頁；要連接DVD燒錄器，參照第18頁；要連接數位衛星調諧器，參照第19頁。

PRE OUT [27]

要將TX-SR800用作前置放大器，將功率放大器連接到本插孔。

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

FRONT SPEAKERS

CAUTION SPEAKER

IMPEDANCE

4 OHMS MIN. OR 6 OHMS MIN. /SPEAKER

SEE INSTRUCTION MANUAL FOR CORRECT SETTINGS.

CENTER SPEAKER

OUT

SURR SPEAKERS

AC OUTLETS

AC 120 V 60 Hz

SWITCHED

TOTAL 120W 1A MAX.

SURR BACK/ ZONE 2 SPEAKERS

REMOTE

CONTROL

MODEL NO.

I R

AC OUTLETS [26]

本AC電源的用途是插入其他器件的電源線。

MULTI CH INPUT [27]

本連接器用于連接有多聲道輸出的器件。

PHONO/CD/TAPE AUDIO IN/OUT [15]

這些連接器用于連接音頻器件上的音頻輸入和輸出插孔。要連接唱盤，參照第15頁；要連接CD播放機，參照第15頁；要連接卡帶錄音座、MD錄音機或CD錄音機，參照第15頁。

AV RECEIVER

TX-SR

800

ANTENNA [22, 23]

這些插孔用于連接TX-SR800所附帶的FM室內天線和AM環形天線。

ZONE2 VIDEO OUT [24]

這些插孔用于連接將在遙控區（2區）使用的器件。

MONITOR OUT VIDEO/S VIDEO [17]

這些插孔用于連接電視顯示器或投影機上的視頻輸入插孔。

COMPONENT VIDEO OUTPUT [17]

這些插孔用于連接電視顯示器或投影機上的器件視頻輸入插孔。

SPEAKERS [20, 21]

這些端子用于連接揚聲器。

DVD/VIDEO1-4 IN/OUT [16-19]

這些連接器用于連接視頻器件上的視頻輸入和輸出插孔。要連接DVD播放機，參照第16頁；要連接DVD燒錄器，參照第18 頁；要連接錄影機，參照第17頁；要連接衛星調諧器，參照第19頁。

COMPONENT VIDEO INPUT1/2 [16, 18]

這些連接器用于連接有器件視頻輸出的視頻器件。要連接DVD 播放機，參照第16頁；要連接DVD燒錄器，參照第18頁；要連接衛星調諧器，參照第19頁。

IR IN/OUT [25]

這些連接器用于連接多房間系統套件（需另行購買）的遙控感應器。

[26]

本插孔用于連接其他配備相同

端子的Onkyo器件。

連接到音頻/視頻設備

•須隨時參照將要連接器件所附帶的說明。

•直至完成所有的連接為止，請勿插入電源線。

•關于輸入插孔，紅色連接端（R標記）用于右聲道，白色連接端（L標記）用于左聲道，而黃色連接端（V標記）則用于視頻連接。

•請牢靠地插入所有的插頭和連接端。連接不當，將會導致噪音、性能低劣或設備損壞。

連接不當

應插到底

•勿將音頻/視頻接線與電源線和揚聲器纜線綁在一起。否則，可能會對畫質和音質產生不良影響。

•光纖數位插孔都是活門型設計。連接光纖纜線時，先確定纜線的方向正確，再將活門蓋向內壓以插入插孔。

后置光纖插孔前置光纖插孔

下面的連接圖表描繪各種纜線。

L（左，白色）

R（右，紅色）

音頻接線

色差視頻接線

視頻接線

S視頻接線

同軸纜線

光學纜線

連接到音頻/視頻設備

此處是用標準方法，將主要器件連接至TX-SR800的方法說明。任何一種器件都有許多方法可以連接，哪一種方法最適合您的狀況，將由您來決定。此處的指導僅是一種選擇，僅供參考。最好是能夠充分理解各連接端和端子的特性，以及各器件和其功能，以確認哪種連接方法最好。

：信號流向

數位音頻輸出（光學）

DIGITAL

INPUT

COAX

數位音頻輸出（光學）

3.磁帶座，MD錄音機，DAT 座，CD錄音機（TAPE）

類比音頻輸入

類比音頻輸出

R（紅色）

L（白色）

R（紅色）

L（白色）

OPT

DIGITAL OUTPUT

連接您的音頻器件時

下面是將您的音頻器件連接至TX-SR800的方法舉例。有關下列連接舉例，請參照上的示意圖。

AUDIO IN/OUT（音頻輸入/輸出）

這些是類比音頻輸入和輸出端。有8個音頻輸入端和3個音頻輸出端。音頻輸入和輸出需要RCA型連接端。

DIGITAL INPUT/OUTPUT（數位輸入/輸出）

這些是數位音頻輸入和輸出端。有3個帶同軸插孔的數位輸入端，3個帶光學插孔的輸入端，和1個帶光學插孔的數位輸出端。輸入端接收來自CD、LD、DVD或其它數位信號源器件的數位音頻信號。數位輸出端可連接至MD錄音機、CD錄音機、DAT 磁帶座或其它同類器件。

•由于當使用REC OUT或ZONE 2時必須進行類比連接，所以應確認至輸入信號源的連接不能衹有數位的，而且還須有類比的。

•使用光學輸入或輸出端時，總是使用光纖纜線。

1. 連接CD唱機時（CD）

使用RCA型音頻接線，將CD唱機上的輸出端子，連接至TXSR800上的CD音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若CD唱機還有數位輸出插孔，也必須根據CD唱機上的連接端類型，將其連接至TX-SR800上的DIGITAL INPUT COAX或DIGITAL INPUT OPT插孔。

在TX-SR800的初始設定值中，CD的輸入信號源被設定用于 OPT 1（光學1）插孔的數位輸入。

如果在不同的插孔上進行了數位連接時，則必須在Setup﹙設定﹚功能表上將其更改﹕Input Setup﹙輸入設定﹚→Digital Setup﹙數位設定﹚﹙參照第46頁﹚。

地線（接地）

R（紅色）

類比音頻輸出

L（白色）

2.電唱機（PHONO）

R（紅色）

類比音頻輸出

L（白色）

1.CD唱機（CD）

數位音頻輸出（光學）

FRONT

SUB

SURR

SURR BACK/

ZONE 2

FRONT

SUB

SURR

SURR BACK

GND

PRE OUT

CENTER

MULTI CH INPUT

CENTER

ANTENNA

AUDIO

FM 75

PHONO

OUT

TAPE

2. 連接電唱機時（PHONO）

使用RCA型音頻接線，將電唱機上的輸出端子，連接至TXSR800上的PHONO（電唱機）音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

注意：

TX-SR800設計精良，可配合使用移動磁性拾音頭。正確的操作方法是﹕將地線（或接地線）連接至GND端子。然而，對于某些電唱機，連接地線可能會導致噪音增加。在此情況下，地線是不必要的，且不應該連接地線。

3. 連接磁帶座、MD錄音機、DAT座或CD錄音機時（TAPE）

使用RCA型音頻接線，將該裝置的輸出端子（PLAY），連接至 TX-SR800上的TAPE IN（磁帶輸入）音頻插孔，並將輸入端子（REC）連接至TAPE OUT（磁帶輸出）音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數位輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR800上的DIGITAL INPUT COAX或DIGITAL INPUT OPT插孔。

在TX-SR800的初始設定值中，TAPE（磁帶）的輸入信號源被設定用于OPT 2﹙光學2﹚插孔的數位輸入。

如果在不同的插孔上進行了數位連接時，則必須在Setup﹙設定﹚功能表上將其更改﹕Input Setup﹙輸入設定﹚→Digital Setup﹙數位設定﹚﹙參照第46頁﹚。

如果裝置有數位輸入，將裝置連接到TX-SR800的DIGITAL OUTPUT（OPT）插孔，以便從TX-SR800的數位輸出進行信號的數位錄製。

注意﹕

來自TX-SR800的DIGITAL OUTPUT（數位輸出）插孔的輸出，只能將數位信號輸入至DIGITAL INPUT（數位輸入）插孔。

連接到音頻/視頻設備

PRE

FRONT

SUB

SURR

GND

SURR BACK/ ZONE 2

FRONT

SUB

SURR

BACK

OPT

COAX

DIGITAL

INPUT

DIGITAL OUTPUT

AUDIO

MONITOR

OUT

ZONE 2

DVD

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

PHONO

TAPE

FM 75

OUT

VIDEO

S VIDEO

AUDIO

VIDEO

S VIDEO

連接DVD播放機

: 信號流向

R（紅色）

L（白色）

數位音頻輸出（同軸）

類比音頻輸出（前置L/R）

視頻輸出

S視頻輸出

4.DVD影碟機（DVD）

色差視頻輸出

連接您的視頻器件時

下面是將您的視頻器件連接至TX-SR800的方法舉例。有關下列連接舉例，請參閱上圖。

COMPONENT VIDEO INPUT/OUTPUT（色差視頻輸入/輸出）

如果您的DVD播放機或其它設備具有色差視頻連接端，必須將其連接至TX-SR800上的這些色差視頻連接端。TX-SR800有2個色差視頻輸入連接端，可直接從錄製的DVD信號或其它視頻器件中獲得色彩信號（Y，P

B，PR），且一個色差視頻輸出連接

端可直接將其輸出至顯示裝置的矩陣解碼器。由于直接傳送原色原味的DVD色差視頻信號，所以DVD信號摒除了一般會使圖像劣化的額外處理。結果使圖像品質得到了極大提高，獲得了不可思議的逼真色彩和晶瑩透亮的細部。

VIDEO IN/OUT（視頻輸入/輸出）

這些是視頻輸入和輸出端。有5個視頻輸入端和2個視頻輸出端，且各個都含有合成視頻和S視頻構造。可以將錄影機、LD播放機、DVD播放機和其它視頻器件連接至視頻輸入端。

•連接錄影機或其它視頻器件時，須一起連接音頻和視頻導線（如都連接至VIDEO 3等）。

•VIDEO 5輸入端位于前面板上。

視頻信號的流向如下：

從VIDEO和S-VIDEO INPUT進入的信號源輸出到VIDEO和S VIDEO，從COMPONENT VIDEO INPUT進入的信號源僅輸出到 COMPONENT VIDEO OUTPUT。將視頻播放機連接至COMPONENT VIDEO INPUT（色差視頻輸入）端子時，必須將您的電視機連接至COMPONENT VIDEO OUTPUT（色差視頻輸出）端子。

4. 連接DVD播放機（DVD）

使用RCA型視頻接線，將DVD播放機的視頻輸出端子（合成）連接至TX-SR800上的DVD VIDEO IN（DVD視頻輸入）插孔。若DVD 播放機上有S視頻輸出端子，請將其用S視頻接線連接至DVD S VIDEO IN（DVD S視頻輸入）插孔。若裝置有色差視頻輸出，請將其連接至TX-SR800上的COMPONENT VIDEO INPUT（色差視頻輸入）插孔之一。

在TX-SR800的初始設定值中，DVD的輸入信號源被設定用于 COMPONENT VIDEO INPUT 1插孔。

如果在COMPONENT VIDEO INPUT 2（色差視頻輸入2）進行了視頻連接，則必須在設定功能表上將其變更﹕Input Setup（輸入設定）→Video Setup（視頻設定）→Component Video（參照第48頁）。

使用RCA型音頻接線，將該裝置上的音頻輸出端子，連接至TXSR800上的DVD AUDIO IN插孔。必須正確地將左聲道連接至L插孔､右聲道連接至R插孔。

若該裝置還有數位輸出插孔時，也必須根據DVD播放機上的連接端類型，將其連接至TX-SR800上的DIGITAL INPUT COAX或 DIGITAL INPUT OPT插孔。

在TX-SR800的初始設定值中，DVD的輸入信號源被設定用于 COAX 1（同軸1）插孔的數位輸入。

如果在不同的插孔上進行了數位連接時，則必須在Setup功能表上將其更改﹕Input Setup→Digital Setup﹙參照第46頁﹚。

連接到音頻/視頻設備

PRE

FRONT

SUB

SURR

GND

SURR BACK/

ZONE 2

FRONT

SUB

SURR

SURR BACK

DIGITAL

INPUT

DIGITAL OUTPUT

OPT

COAX

MONITOR

OUT

ZONE 2

DVD

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

C S

PHONO

TAPE

FM 75

4 OHMS MIN. O 6 OHMS MIN. /SPEAKER

CAUTION

: SPEAKER IMPEDANCE

SEE INSTRUCTION MANUAL FOR CORRECT SETTINGS.

OUT

AUDIO

VIDEO

S VIDEO

AUDIO

VIDEO

S VIDEO

: 信號流向

S視頻輸出

視頻輸入

類比音頻輸入

6. 錄影機（VIDEO 1）

類比音頻輸出

L（白色）

R（紅色）

L（白色）

視頻輸入

S視頻輸入

5. 電視顯示器或投影機（MONITOR OUT）

色差視頻輸入

視頻輸出

S視頻輸出

5. 連接電視顯示器或投影機時（MONITOR OUT）

TX-SR800具備簡單的Y/C（亮度/彩色）分離電路和簡單的Y/C 混合電路。由于來自S VIDEO和VIDEO輸入的信號都要從 MONITOR OUT S VIDEO（顯示器輸出S視頻）輸出端輸出，若電視機或投影機具備S視頻輸入端，則不必連接視頻連接端。若其僅有視頻輸入端，請將其連接至MONITOR OUT VIDEO輸出端。使用RCA視頻纜線，將設備的視頻輸入端子（合成）插入TXSR800的MONITOR OUT VIDEO插孔。或者，如果設備有S視頻輸入端子，將之使用S視頻纜線連接到TX-SR800的MONITOR OUT S VIDEO插孔。或者，如果設備有合成視頻輸入端子，將之連接到TX-SR800的COMPONENT VIDEO OUTPUT插孔。

注意﹕

OSD功能表僅為VIDEO和S VIDEO的輸出。

6. 連接錄影機時（VIDEO 1）

使用RCA型視頻接線，將錄影機上的視頻輸出端子（合成），連接至TX-SR800上的VIDEO 1 VIDEO IN（視頻1輸入）插孔，並將視頻輸入端子連接至VIDEO 1 VIDEO OUT插孔。若錄影機上有S視頻輸入/輸出端子，請用S視頻纜線，將其連接至S VIDEO 1 IN/OUT插孔。您不必同時連接S VIDEO 1 IN和VIDEO 1 IN端子。如果錄像機具有色差視頻輸出端，請將其連接至 COMPONENT VIDEO INPUT（色差視頻輸入）插孔之一。

在TX-SR800的初始設定值中，VIDEO 1的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，則必須在設定功能表上將其變更﹕Input Setup→Video Setup→ Component Video（參照第48頁）。

使用RCA型音頻接線，將錄影機上的音頻輸出端子，連接至TXSR800上相同的VIDEO 1 IN音頻插孔，並將音頻輸入端子連接至VIDEO 1 OUT音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

如果將數位輸入設備連接到VIDEO 1插孔，而不是錄影機，取決于設備連接器的類型，將之連接到DIGITAL INPUT COAX插孔或DIGITAL INPUT OPT 插孔。

在TX-SR800的初始設定值中，VIDEO 1的輸入信號源被設定用于COAX 2﹙同軸2﹚插孔的數位輸入。

如果在不同的插孔上進行了數位連接時，則必須在Setup﹙設定﹚功能表上將其更改﹕Input Setup﹙輸入設定﹚→Digital Setup﹙數位設定﹚﹙參照第46頁﹚。

連接到音頻/視頻設備

PRE

FRONT

SUB

SURR

GND

SURR BACK/ ZONE 2

FRONT

SUB

SURR

BACK

OPT

COAX

DIGITAL

INPUT

DIGITAL OUTPUT

AUDIO

VIDEO

S VIDEO

MONITOR

OUT

ZONE 2

DVD

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

AUDIO

VIDEO

S VIDEO

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

OUT

PHONO

TAPE

OUT

數位音頻輸入（光學）

數位音頻輸入（同軸）

S視頻輸入

視頻輸入

類比音頻輸入

7. DVD刻錄機或其它數位視頻刻錄裝置（VIDEO 2）

類比音頻輸出

視頻輸出

S視頻輸出

色差視頻輸出

R（紅色）

L（白色）

R（紅色）

L（白色）

: 信號流向

7. 連接DVD轉錄機或其它數位視頻轉錄裝置時（VIDEO 2）

使用RCA型視頻接線，將該裝置上的視頻輸出端子（合成），連接至TX-SR800上的VIDEO 2 VIDEO IN（視頻2輸入）插孔，並將視頻輸入端子連接至VIDEO 2 VIDEO OUT插孔。若裝置上有S視頻輸入/輸出端子，請用S視頻纜線，將其連接至S VIDEO 2 IN/OUT插孔。如果該裝置具有色差視頻輸出端，請將其連接至COMPONENT VIDEO INPUT 插孔之一。

在TX-SR800的初始設定值中，VIDEO 2的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，則必須在設定功能表上將其變更﹕Input Setup→Video Setup→ Component Video（參照第48頁）。

使用RCA型音頻接線，將該裝置上的音頻輸出端子，連接至TXSR800上相同的VIDEO 2 IN音頻插孔，並將音頻輸入端子連接至VIDEO 2 OUT音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數位輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR800上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

在TX-SR800的初始設定值中，VIDEO 2輸入信號源被設定用于 COAXIAL 3﹙同軸3﹚插孔的數位輸入。

如果在不同的插孔上進行了數位連接時，則必須在Setup功能表上將其更改﹕Input Setup→Digital Setup（參照第46 頁）。

如果裝置有數位輸入，將裝置連接到TX-SR800的DIGITAL OUTPUT OPT插孔，以便進行來自TX-SR800的REC OUT信號源的數位轉錄。

注意﹕

來自TX-SR800的DIGITAL OUTPUT（數位輸出）插孔的輸出，只能將數位信號輸入至DIGITAL INPUT（數位輸入）插孔。

連接到音頻/視頻設備

PRE

SUB

SURR

GND

SURR BACK/

ZONE 2

FRONT

SUB

SURR

SURR BACK

DIGITAL

INPUT

DIGITAL OUTPUT

OPT

COAX

MONITOR

OUT

ZONE 2

DVD

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

C SP

PHONO

TAPE

FM 75

4 OHMS MIN. O 6 OHMS MIN. /SPEAKER

CAUTION

: SPEAKER IMPEDANCE

SEE INSTRUCTION MANUAL FOR CORRECT SETTINGS.

OUT

AUDIO

VIDEO

S VIDEO

AUDIO

VIDEO

S VIDEO

OUT

8. 衛星調諧器或攝錄影機等 (VIDEO 3)

S視頻輸出

視頻輸出

類比音頻輸出

數位音頻輸出（光學）

L（白色）

R（紅色）

: 信號流向

9. 衛星調諧器或電視機

L（白色）

R（紅色）

(VIDEO 4)

S視頻輸出

視頻輸出

類比音頻輸出

8，9. 連接衛星調諧器，電視機時或機上盒（VIDEO 3或4）

使用RCA型視頻接線，將裝置的視頻輸出端子（合成）連接至 TX-SR800上的VIDEO 3或4 VIDEO IN（視頻3或4輸入）插孔。若裝置上有S視頻輸出端子，請將其用S視頻接線連接至TXSR800上的VIDEO 3 S VIDEO IN（視頻3 S輸入）插孔。若裝置有色差視頻輸出，請將其連接至TX-SR800上的COMPONENT VIDEO INPUT（色差視頻輸入）插孔之一。

在TX-SR800的初始設定值中，VIDEO 3或4的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，則必須在設定功能表上將其變更﹕Input Setup→Video Setup→

10.連接攝錄影機等時（VIDEO 5 INPUT）

使用RCA型視頻接線，將裝置的視頻輸出端子（合成）連接至 TX-SR800上的VIDEO 5 VIDEO插孔。若裝置上有S視頻輸出端子，請將其用S視頻接線連接至TX-SR800上的VIDEO 5 S VIDEO 插孔。

使用RCA型視頻接線，將裝置的音頻輸出端子連接至TX-SR800 上的VIDEO 5 AUDIO插孔。確定您正確地將左聲道連接至L插孔，並將右聲道連接至R插孔。

如果裝置有光學數位輸出，請將其連接至TX-SR800上的VIDEO 5 DIGITAL插孔。

VIDEO 5數位輸入被固定在前面板上的OPTICAL（光學）輸入。

Component Video（參照第48頁）。使用RCA型音頻接線，將衛星調諧器或電視機上的音頻輸出端

子，連接至TX-SR800上相同的VIDEO 3或4IN音頻插孔。必須正

S視頻輸出

前面板

確地將左聲道連接至L插孔、右聲道連接至R插孔。若該裝置還有數位輸出插孔，也必須根據該裝置上的連接端類

INPUT

型，將其連接至TX-SR800上的DIGITAL INPUT COAX或DIGITAL INPUT OPT插孔。

在TX-SR800的初始設定值中，VIDEO 3輸入信號源被設定用于

數位音頻輸出（光學）

DIGITAL

OPT 3﹙光學3﹚插孔的數位輸入。

如果在不同的插孔進行了數位連接，則必須在設定功能表上將其變更﹕Input Setup→Digital Setup（數位設定）（參照第 46頁）。

使用TX-SR800的初始設定，VIDEO 4輸入信號源不是設為數位輸入。

如果連接到數位器件，必須使用Setup Menu（設定功能表）→ Input Setup（輸入設定）→Digital Setup（數位設定）改變這些設定（參照第46頁）。

10. 攝錄影機/電視游戲機（VIDEO 5 INPUT）

S視頻輸出

類比音頻輸出

VIDEO

VIDEO L R

S VIDEO AUDIO

TX-SR800

揚聲器連接

8 9

連接揚聲器之前，請參考其附帶的說明手冊，將其擺放妥當。對于環繞聲播放來說，揚聲器的構成和布置是非常重要的。當連接揚聲器時，必需仔細閱讀功率放大器和揚聲器所附帶的說明書手冊。對于THX Surround EX播放，建議您使用已得到THX有限公司認證的THX揚聲器系統。

理想的揚聲器構成

•前置右和左揚聲器

•中央揚聲器

播放前置右和左揚聲器所用的聲源時，可產生豐富的聲像效果，並可增強聲音的移動感。

•環繞聲右和左揚聲器

可添加三維聲音移動感，並可為各個場景帶來背景效果音響充足的環境氣氛。

•環繞聲后置右和左揚聲器

這是欣賞THX Surround EX、DTS-ES Matrix 6.1或DTS-ES Discrete 6.1音響所要求的。

•輔助低音揚聲器

可產生強勁和丰厚的低音。

環繞聲后置揚聲器

•放置這些揚聲器時，應使其高度高于聽者的耳朵1米。

•請將這些揚聲器放置在聽者背后，使各揚聲器與聽者之間的角度保持約30°。

輔助低音揚聲器

重現低音時，輔助低音揚聲器的放置是決定音量和品質的要素。這些特色也取決于欣賞房間的形狀和您的欣賞位置。一般而言，將輔助低音揚聲器放置在房間角落或三分之一的房間長度處，就可得到良好的低音。

角落

播放環繞聲音響的最少揚聲器構成

•前置右和左揚聲器

•環繞聲右和左揚聲器

為中央揚聲器和輔助低音揚聲器錄製的聲音，將被恰當地分配給前置右和左揚聲器，以獲得最佳的環繞聲播放效果。

揚聲器布置

理想的揚聲器布置將因房間大小和牆面材料而不同。如圖所示，此處僅敘述了揚聲器布置的典型示例和建議。為了創造獲得極好音質的最佳條件，必須適當地佈置揚聲器，使各揚聲器離開欣賞位置的最大距離之差小于6米。

關于揚聲器布置的要點

前置左、右揚聲器和中央揚聲器

•將這三個揚聲器放置在離地面同等高度之處。

•放置各揚聲器時，應使聲音朝向坐在欣賞位置的聽者耳朵。

•將左右揚聲器放在欣賞位置兩側距離相等的地方。

環繞聲左、右揚聲器

•放置這些揚聲器時，應使其高度高于聽者的耳朵1米。

1/3的房間長度

要將輔助低音揚聲器放在最好的位置，我們建議您：

•播放包含良好品質低音的影片或音樂信號源

•將輔助低音揚聲器放在房間中的不同位置進行試驗

•嘗試不同的放置方法，直到取得最好的低音，再固定欣賞位置

雙極揚聲器的佈置單極揚聲器的佈置

8 9

1 電視機或螢幕 2 輔助低音揚聲器 3 前置左揚聲器 4 中央揚聲器 5 前置右揚聲器

6 環繞聲左揚聲器 7 環繞聲右揚聲器 8 環繞聲后置左揚聲器 9 環繞聲后置右揚聲器 10 欣賞位置

大多數偶極天線上都有箭頭標誌，以表示其朝向螢幕的方向。所以對于側面的偶極天線，箭頭應該朝前。對于背面的偶極天線，箭頭應該相互朝向對方，以便在房間中獲得正確的聲相位。

揚聲器連接

SURR BACK/ ZONE 2 SPEAKERS

AUDIO

MONITOR

OUT

ZONE 2

DVD

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

AUDIO

COMPONENT

VIDEO

OUTPUT

INPUT 1

INPUT 2

FRONT SPEAKERS

SURR SPEAKERS

CENTER SPEAKER

AC OUTLETS

AC 120 V 60 Hz

SWITCHED

TOTAL 120W 1A MAX.

AV RECEIVER

MODEL NO.

TX-SR

800

I R

REMOTE

CONTROL

PHONO

DIGITAL

INPUT

PRE OUT

DIGITAL OUTPUT

OPT

FRONT

SUB

SURR

AUDIO

TAPE

AUDIO

GND

SURR BACK/

ZONE 2

COAX

MULTI CH INPUT

FRONT

SUB

SURR

BACK

CENTER

ANTENNA

4 OHMS MIN. OR 6 OHMS MIN. /SPEAKER

CAUTION

: SPEAKER IMPEDANCE

SEE INSTRUCTION MANUAL FOR CORRECT SETTINGS.

OUT

VIDEO

S VIDEO

VIDEO

OUT

253 41

5/8"

(15mm)

揚聲器連接

決定揚聲器系統的配置后，您現在必須正確地將揚聲器連接至 TX-SR800。

警告: 衹能將阻抗在4∼16歐姆之間揚聲器連接至TX-SR800。即使僅有一部揚聲器的阻抗在4∼6歐姆之間，也必須相應地設定揚聲器的阻抗設定值（參見第41頁）。

注意：

•當您只打算使用一個揚聲器或者想收聽單聲道﹙單聲﹚音響時，絕對不能將單個揚聲器同時並行連接至左右兩個聲道端子上。

+–

•為防止損壞電路，切勿讓正極 ﹙+﹚和負極﹙-﹚揚聲器纜線發生短路。

切勿!

使用揚聲器纜線標籤

TX-SR800上的正揚聲器端子有色彩編碼，因此容易辨識。將提供的揚聲器標籤附加到揚聲器纜線上，並將揚聲器纜線上的顏色配合對應端子。

揚聲器纜線標籤

TX-SR800

揚聲器

揚聲器纜線標籤

揚聲器聲道的色彩設定如下:

前置左揚聲器（+）: 白色前置右揚聲器（+）: 紅色中心揚聲器（+）: 綠色環繞聲左揚聲器（+）: 藍色環繞聲右揚聲器（+）: 灰色環繞聲后置/2區左揚聲器（+）: 棕色環繞聲后置/2區右揚聲器（+）: 褐色

•必須正確地連接用于揚聲器的正極和負極纜線。若將其弄混，左右信號將顛倒，且音響將聽起來不自然。

•勿在一個揚聲器端子連接1根以上的揚聲器纜線。否則，可能會損壞TX-SR800。

•把將要在遙控區（2區）使用的環繞聲后置揚聲器或揚聲器，連接至SURR BACK SPEAKERS/ZONE 2 SPEAKERS（環繞聲后置揚聲器/2區揚聲器）端子（參見第24頁）。

請用PRE OUT SUBWOOFER﹙前放大器輸出輔助低音揚聲器﹚插孔，來連接帶內置功率放大器的輔助低音揚聲器。若您的輔助低音揚聲器無內置放大器時，請將放大器連接至PRE OUT SUBWOOFER插孔，然后將輔助低音揚聲器連接至放大器。

揚聲器纜線連接

1. 剝除約15公厘的電線絕緣體。

2. 將電線頂端緊緊扭絞在一起。

3. 旋開揚聲器端子的螺帽。

4. 插入剝除絕緣體的電線頂端。

5. 旋緊揚聲器端子的螺帽。

輔助低音

揚聲器

前置右揚聲器

前置左揚聲器

環繞聲右

揚聲器

環繞聲左

揚聲器

中央

揚聲器

環繞聲后置

右揚聲器

環繞聲后置

左揚聲器

天線連接

使用TX-SR800的調諧器時，必須準備好附帶的FM和AM天線。

•為了獲得更好的接收效果，須邊欣賞電台廣播，邊進行FM 和AM天線的調節和擺位。

•若無法獲得更好的接收效果，則建議您換上室外天線。

裝配AM環形天線

請如圖所示，裝配AM環形天線。

•有關環形天線連接的細節，請參照下述“連接AM環形天線時”。

插入孔內

AM天線連接

附帶天線的連接

連接FM室內天線時：

FM室內天線僅適用于室內。使用時，請拉長天線，並向各個方向移動，直至收到最清晰的信號為止。用壓桿或類似工具，將其固定在失真最小的位置。如果使用附帶的FM室內天線，收聽聲音仍不很清晰時，建議使用室外天線。

連接AM環形天線時：

AM環形天線僅適用于室內。將其設定在接收聲音最清晰的方向和位置。應將它盡量遠離 TX-SR800、電視機、揚聲器線和電源線。當僅用附帶的AM環形天線不能得到滿意的效果時，建議連接室外天線。

FM天線

其它地區型號

RE OUT

（室內）AM環形天線

ANTENNA

AUDIO

1. 按下手柄。

2. 將線端插入孔中。

3. 鬆開手柄。

CENTER

美國和加拿大型號

剝掉線端的絕緣層，然后將已剝皮的線端插到底。

提示：

AM天線的分叉末端可隨便連接在任何一個端子上。不像揚聲器的配線，AM廣播信號沒有極性。

天線連接

連接FM室外天線時

必須遵守下列考慮因素:

•使天線遠離噪聲源（霓虹燈信號、繁忙的街道等）。

•將天線靠近電源線是很危險的。請使其遠離電源線、變壓器等。

•為避免雷擊和觸電危險，必須要接地。

RE OUT

ANTENNA

CENTER

AUDIO

定向連接桿

由于FM和電視機（或錄影機）信號會相互干擾，所以接收FM和電視機（或錄影機）時，請勿使用同一根天線。如果您必須使用公用FM/TV（或錄影機）天線時，請使用定向連接杆型分離器。

至TV（或錄影機）至接收機

將天線連接至75/300歐天線適配器時（用于美國和加拿大以外的所有型號）

連接300歐帶狀接線：

鬆開螺絲，把接線繞在螺絲上。然后，用螺絲刀擰緊螺絲。

連接AM室外天線時

如果使用室內AM天線的接收效果不佳，將室外天線（至少有5 公尺長）拉長到窗戶上或延伸到室外。

•請勿拆除AM環形天線。

•為避免雷擊和觸電危險，必須要接地。

室外天線

RE OUT

ANTENNA

（室內）AM環形天線

CENTER

注意:

如果您在以10kHz為間隔進行廣播的AM頻率的地區，使用TXSR800世界範圍型號，必須相應地設定AM頻率間隔設定值（參閱第42頁）。

AUDIO

FM 75

室外天線

300歐帶狀

連接同軸纜線：

1. 用您的手指或小螺絲刀，將75/300歐天線適配器的擋塊朝上推，拆下外罩。

2. 從槽B拆下互感電線A，並將其插入槽C。

3. 如圖所示，準備同軸電纜。

4. 將75/300歐天線適配器連接至同軸纜線。

1. 插入纜線端頭。

2. 用鉗子將其夾緊到位。

5. 重新裝上外罩。

1 2 3, 4

✦

6mm3mm6

槽B

電線A

槽C

5/8"

(15mm)

+ 53 hidden pages
