AV 放大机

TX-SA876 TX-NA906

简介 ................................................................. 2

连接 .............................................................. 21

首次设置 ..............................................48

基本操作说明 ........................................... 66

使用欣赏模式 ........................................... 70

进阶设定..................................................... 81

使用手册

谢谢阁下购买 Onkyo 的 AV 放大机。在连接各部件及接通电源之前，请先彻底阅读本

手册。遵从本手册内的各项指示，您的 AV 放大机能够

获得最优秀表现以及从聆听享受中，将使您获得最大乐趣。

请保留好此手册以备将来参考之用。

NET/USB （仅限 TX-NA906）.....110

第 2 区和第 3 区....................................119

控制其它组件 .........................................126

其它 ............................................................ 131

警告：

为减少火灾或电击的危险，不要将设备暴露在雨中或潮湿的环境中。

注意：

为减少电击的危险，不要取下设备的外壳（或后盖）。内部没有用户可用的组件。请向合格的技术服务人员谘询，并寻求帮助。

重要的防护措施

等边三角形内带箭头的闪电指示标识，用于警告用户在产品内部有非绝缘的危险电压存在，可能造成电击的危险。

等边三角形内带惊叹号的指示标识，用于警告用户存在与设备相关的重要的操作与维护〔服务〕指示信息。

1. 阅读说明。

2. 保存好说明书。

3. 注意所有警告信息。

4. 按照说明进行操作。

5. 不要在靠近水的地方使用本设备。

6. 只能用干布清洁。

7. 不要挡住通风口，根据厂家的指示说明进行安

装。

8. 不要将设备安装在热源附近，如电热炉，散热片，炉子，或其他产生热能的设备。

9. 不要忽视带极性指示的插头与接地插头的安全保护作用，带极性指示的插头有两个插头片，其中一个比另一个宽。接地插头有两个插头片，和一个接地的插头。宽插头片与接地插头都是为了您的安全设计的。如果随机提供的插头无法插入插座内，请求助于电工更换绝缘插座。

10. 防止踩踏电源线，或特别夹捏插头，方便插头或从设备接出的连接点。

11. 只使用厂商指定的附件或零件。

12. 只使用厂商指定的或与设

运输箱警告

备一起出售的推车，架子，三脚架，支架，或桌子。使用推车时，请小心移动装有设备的推车，防止从车上跌下受损。

13. 闪电或长时间不使用时，

S3125A

请从插座上拔掉设备的插头。

14. 请向合格的技术服务人员咨询一切维修的情况，设备受损时要求提供技术服务，如电源线或插头损坏，泼溅上液体，有物品坠落到设备上，设备淋雨或受潮，无法正常工作，或设备坠落。

15. 需要维修服务的损坏在以下的情况，请拔掉电源，由合格的维修服务

人员进行维修：

A. 电源线或插头已损坏。 B. 物体已掉进或液体已被倒泻入设备。 C. 设备被淋雨。 D. 果设备按照如下指示不能正常操作，只能调

整操作说明中包括的控制功能，因为如果调整不当可能导致设备损坏，就需要维修技工

花费大量的工作时间将设备恢复到正常的状态。

E. 设备曾被跌过或是外壳已被损毁。 F. 设备似乎不能正常操作，或者显示出在性能

上有明显的改变。

16. 固体与液体进入机器应该小心不要让物体或是液体透过个洞孔倒泻

入外壳。因为可能接触到电流或带电部分，导致火灾或电击。该设备不能置于雨淋或水溅之处，也不能将装水容器，比如花瓶等置于其上。

17. 电池注意环保，不要随意丢弃用过的废旧电池。

18. 如果设备是内置式安装，如书柜或架子上，请确保有足够的通风。设备顶端和两侧保持 20cm

（8"）的高度，后面各保持 10cm （4"）的宽

度。设备支架或上方遮板的后边缘应距离后面板或墙壁 10cm （4"），留出通风散热的空间。

Cs-2

注意事项

法。

2. 交流电保险丝—安装在 AV 放大机系列产品中的交流电保险丝是不针对用户销售的，如果用

户无法启动机器，请与 Onkyo 产品经销商联系。

3. 保养－ AV 放大机系列产品有时需要用软布擦拭除尘。如遇到顽固的污渍，可用软布沾取柔

和清洁剂的溶液擦拭。清洁后立刻用干净的布擦拭干净。请勿使用粘性布，稀释剂，酒精或其他化学溶剂以免损害罩面漆或造成面板字体脱落。

4. 电源

警告

第一次接通电源之前，请仔细阅读以下说明。因为各国之间交流电的电压不同，请确认您所在地区的电压与产品后面板上标明的要求相符

（即：AC230V， 50Hz，或 AC120V， 60Hz）

电源线插头平时是不连接到交流电源上的。请确认电源插头是否随时可以使用（很方便地插上）。

5. 预防收听失真

注意

来自耳机和听筒的过分声压会导致声音失真。

6. 电池与散热警告

电池（电池包装或电池安装）不要放置在强光暴晒，火源等过热的地方。

7. 严禁湿手触摸机器—湿手状态下，严禁接触机器或机器的电源连接线。如有水或其他液体进

入机器，请与 Onkyo 的经销商联系进行检修。

8. 搬运注意事项

• 如需要运输设备，请使用原包装材料，按照

购买时的包装方式进行包装。

• 不要将橡胶或塑料物品搁置在设备上时间过

久，因为可能会在设备外壳上留下印记。

• 超长时间使用时，设备的顶部和后部面板会

发热，属于正常情况。

• 如果长时间不使用设备，再次开机时可能会

工作不正常，请保证定期使用。

Cs-3

重要的防护措施 ........................................................ 2

性能 .......................................................................... 5

随机提供的附件......................................................... 6

多区域性能 ............................................................... 7

AV 放大机简介 ......................................................... 8

前面板 ............................................................................. 8

显示屏 ........................................................................... 10

背板 ............................................................................... 11

遥控器 .................................................................... 13

安装电池 .......................................................................13

对准遥控器 ...................................................................13

如何使用遥控器模式 ...................................................14

RECEIVER/TAPE 模式 ............................................... 14

DVD 模式 .....................................................................16

CD/MD/CDR 模式 ........................................................17

DOCK 模式 ...................................................................18

NET/USB 模式（仅限 TX-NA906） .......................... 19

关于家庭剧院音效 .................................................. 20

欣赏家庭影院 ...............................................................20

连接 AV 放大机 ....................................................... 21

连接扬声器 ...................................................................21

双功放前扬声器 A ....................................................... 25

桥接前置扬声器 A ....................................................... 26

双功放前扬声器 B ....................................................... 27

桥接前置扬声器 B ....................................................... 28

有关 AV 连接 ...............................................................29

连接音频和视频组件 ...................................................30

应选择哪种连接方式？ ............................................... 30

连接电视或投影仪 .......................................................32

连接 DVD 播放机 ........................................................ 33

连接影带录放影机或是 DVD 录影机来播放 ............ 35

连接影带录放影机或是 DVD 录影机来录影 ............ 36

连接卫星，有线，机顶盒或其他视频输入源 ........... 37

使用 HDMI 连接设备 .................................................. 38

连接游戏机控制器 .......................................................40

连接摄影机或其它装置 ............................................... 41

连接 CD 播放机或唱机 ................................................ 42

连接磁带录音机， CDR，迷你光盘录音机或 DAT

（数码）录音机 .........................................................43

连接有源放大器 ...........................................................44

连接调谐器 ...................................................................44

连接 RI 基座 .................................................................45

连接 Onkyo u （远程交互）视听设备 ................... 46

连接电源线 ...................................................................46

开放 AV 放大机 ....................................................... 47

开放并设置为待机 .......................................................47

首次设置 ................................................................. 48

视频设定 .......................................................................48

选择屏幕设置菜单的语言 ........................................ 49

使用屏幕设置菜单 .................................................. 50

Monitor Out 设置 .........................................................51

视频输入 .......................................................................52

Digital Audio Input 设置 ...............................................55

Analog Audio Input 设置 .............................................. 56

Speaker Settings ............................................................ 57

TV Format （电视格式）设置 .................................... 58

更改输入显示 ...............................................................59

自动扬声器设置

（Audyssey MultEQ® XT） ....................................... 60

基本操作说明 .......................................................... 66

选择输入讯号源作 ....................................................... 66

设置显示亮度 ...............................................................67

调节扬声器音量 ...........................................................67

静音控制 .......................................................................67

使用睡眠定时器 ...........................................................68

耳机的使用 ...................................................................68

调整低音及高音 ...........................................................68

显示输入源信息 ...........................................................68

录制 ........................................................................ 69

录制输入源 ...................................................................69

从不同的 AV 输入源录制节目 ...................................69

使用聆听模式 .......................................................... 70

选择聆听模式 ...............................................................70

各个输入源格式可用的聆听模式 ...............................71

关于聆听模式 ...............................................................77

高级设置 .................................................................81

菜单示意图 ...................................................................81

Monitor Out 设置 ..........................................................82

Speaker Setup （扬声器设置） .................................... 84

Audio Adjust （音频调节菜单） ................................. 94

使用音频设置 ...............................................................97

使用 Re-EQ 功能 .......................................................... 97

使用深夜聆听功能 ....................................................... 98

Source Setup （输入源设置） ...................................... 98

聆听模式预设置 .........................................................103

Miscellaneous 设置（混合设置） ............................. 104

Hardware Setup （硬件设置） ...................................106

Lock Setup （锁定） ................................................... 108

设置音频输入 .............................................................109

指定数字信号格式 ..................................................... 109

NET/USB （仅限 TX-NA906） .............................. 110

关于 NET/USB ........................................................... 110

连接 AV 放大机 ......................................................... 112

在服务器上播放音乐文件 ......................................... 112

Windows Media Player 11 设置 ................................. 113

播放 USB 设备上的音乐文件 ...................................114

收听网络广播 .............................................................116

Network （网络）设置 .............................................. 117

Zone 2 和 Zone 3 ..................................................119

Zone 2 的连接 .............................................................119

Zone 3 的连接 .............................................................120

Powered Zone2 （设置有源 Zone 2） ........................ 121

Zone 2/Zone 3 输出设置 ............................................ 122

使用 Zone 2 和 Zone 3 ................................................ 122

在 Zone 2/3 使用遥控器及多区域控制装置 .............125

控制其他视听设备 ................................................. 126

输入遥控代码 .............................................................126

重新设置遥控器 .........................................................127

学习指令 .....................................................................129

使用集成功能 .............................................................130

常见问题 ............................................................... 131

视频分辨率图表 .................................................... 136

规格（TX-SA876） .............................................. 137

规格（TX-NA906） .............................................. 138

Cs-4

性能

放大器

• 每声道 200W @ 6 ohms （IEC）

• WRAT －宽频放大器技术（5Hz-100kHz 带宽）

• VLSC （矢量线形成型电路）

• 备有三级倒置式达林顿电路的推挽式放大器设计

• H.C.P.S. （大电流电源）超大功率变压器

处理

• HDMI 音频和视频处理（Deep Color，x.v.Color， Lip Sync，DTS*1-HD Master Audio，DTS-HD High Resolusion Audio，Dolby TrueHD*2，Dolby Digital Plus，SA-CD 和 Multi-CH PCM）

• THX Ultra2 Plus

认证的

• HQV-Reon-VX 视频处理，通过 HDMI 将所有视频源提升至 1080p

• 色差视频上转换

• Burr-Brown 192 kHz/24-bit D/A 转换器

• 3-TI （Aureus） 32 位数字信号处理系统芯片

• Neural Surround*

，THX-Neural

• Theater-Dimensional*5影院效果（虚拟环绕音效）

• DSD Direct

• Re-EQ*

（再均衡电路）功能

连接

• 4 个 HDMI*7输入和 2 个输出

• 系统控制用 Onkyo

• 6 个数位输入（3 个光纤 /3 个同轴） /1 输出（光

纤）

• 5 S- 视频输入 /2 输出

• 色差视频转换（3 输入 /1 输出）

• 有源 Zone 2，Zone 2 和 Zone 3 预输出

• IR 输入 / 输出与 12V 引导器

• 界面控制用 RS232 接口

• 双功放和 BTL 功能

*1.

按照美国专利号 : 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535 以及其他美国及全球其他国

家颁发或申请的专利授权许可生产。

DTS 是一个注册商标， DTS 标语、标志、 DTS-HD 和 DTS-HD Master Audio 是 DTS 公司的注册商标。

杜比实验室授权许可生产。「DOLBY」，「PRO LOGIC」和双 D 标志为杜比实验室注册商标。

*3.

THX 与 Ultra2 Plus 为 THX 公司注册商标。THX 在某些权限下注册，版权专有。 Surround EX 为杜比实验室注册商标，获许可后方能使用。

Neural Surround 为 Nerual Audio 公司注册商标。 THX 为 THX 公司注册商标，在某些辖区可能会一起注册。版权

所有。

Theater-Dimensional 为 Onkyo 公司注册商标。

*6 Re-Equalization 与 Re-EQ 标志为 THX 公司注册商标。 *7

HDMI， HDMI 标志与高解析多媒体界面为 HDMI 公司注册商标。

*8.

经 Audyssey 实验室授权许可生产，美国和其他区域的

Audyssey MultEQ® XT， Audyssey Dynamic Volume™和

「Audyssey Dynamic EQ™」专利属于 Audyssey 实验室注

册专有。

*9. Music Optimizer™ 是 Onkyo Corporation 的商标。

杂项

• 使用 Audyssey MultEQ XT*8矫正房间音响问题

• Audyssey Dynamic EQ

• Audyssey Dynamic Volume

• 独立分频点调节

（40/50/60/70/80/90/100/120/150/200 Hz）

• 用于压缩音乐文件的 Music Optimizer

• ISF （影像科学基金会）视频校准

• 系统设置用新设计 GUI

• 面向 iPod 的 RI Dock 兼容

• 备有3 个宏功能和模式键 LED的预编程 u 兼容遥

控器

仅限

TX-NA906

• 用于 Windows Vista 的微软 Plays For Sure 认证

• 数据流音频文件和网络广播的网络功能

（vTuner Portals）

• 用于 USB 海量存储设备的 USB 端口（仅音频）

™*8

音量矫正器

™*8

Cs-5

性能 -

续

随机提供的附件

THX Ultra2 Plus

任何家庭影院设备获得 THX Ultra2 Plus 认证前，必须经过一系列严格的质量和性能测试，产品才能带有 THX Ultra2 Plus 标志，此标志可确保您购买的家庭影院产品能长期为您提供卓越的性能表现。THX Ultra2 Plus 认证对设备的各种指数进行了规定，包括放大器的性能，前置放大器性能，以及在数字和模拟域下的操作都做出了规定。获得 THX Ultra2 Plus 认证的设备带有先进的 THX 功能，可以将电影声道准确的还原到家庭影院播放中。

* Xantech 为 Xantech 公司注册商标 * Niles 为 Niles Audio Corporation 注册商标 * Apple 与 iPod 为苹果公司注册商标，在美国及其他国家注

册。

* 「x.v.Color」为 Sony Corporation 的商标。

本产品使用受到美国专利及其它智慧财产权保护的版权保护技术。本版权保护技术的使用必须获得 Macrovision

Corporation 的授权。除非 Macrovision 另有授权，本授权使用范围仅限于家庭使用及其它有条件的消费者使用。不

得对本产品进行反向设计或拆解。

请确认有如下附件：

遥控器和三节电池（AA/R6）

扬声器设置麦克风

电源线

（电源线因国家不同有变化）

Left

Front

Right

Zone 2

Surround

SP-B

Zone 2

Front

Right

Front

Left

SP-B

Left

SP-B

Right

Surround

Left

Surround

Front

Right

Front

Left

SP-B

Left

SP-B

Right

Speaker Cable

Left

Right

Surround

Right

Left

Surround

Right

Center

Zone 2

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

扬声器电线标签

* 目录和包装上产品名称后面的字母代表颜色的资讯。颜

色或许各有不同，但规格和操作方式都一样。

Cs-6

多区域性能

您可以使用此 AV 放大机连接四套扬声器系统 — 扬声器 A：在主聆听室，环绕扬声器系统（最多达 7.1 声

道）用于欣赏 DVD 电影，扬声器 B: 在主聆听室，一对立体声扬声器用于严肃音乐的聆听，Zone 2: 在第二房间的立体声扬声器系统，Zone 3: 在第三个房间的立体声扬声器系统。并且，您可以在各个房间选择不同的输入源。

扬声器 A: 可以欣赏到多达 7.1 声道的环绕声播放（参见 21 页）。您可以欣赏到不同的聆听模式，Dolby，DTS，和 THX（参见 70 页～ 80 页）。 * 在使用 Powered Zone 2 时，播放缩减为 5.1 声道（参见 119 页）。

扬声器 B: 在主聆听室，使用一对立体声扬声器用于严肃音乐的聆听（参见 21 页）。 * 根据需要，可以与重低音，中置，环绕和后环绕扬声器一起使用（参见 87 页）。 Zone 2: 在第二个房间欣赏双声道立体声音频与视频播放（参见 119 页）。 * 聆听模式无法用于 Zone 2 和 Zone 3。 * 如果使用扬声器 B，需要外部有源放大器。 Zone 3: 在第三个房间欣赏双声道立体声播放（参见 120 页）。 * 聆听模式无法用于 Zone 2 和 Zone 3。 * 需要外部有源放大器。

主聆听室 : 扬声器 A 和扬声器 B

前扬声器 B

左右后环绕扬声器 *

前扬声器 A

如果 Powered Zone 2 打开时，这些扬声器不输入任何信号（121 页）。

重低音扬声器 *

* 可与扬声器 A 或扬声器 B。

Zone 2 聆听室

中置扬声器 *

左右立体声扬声器

左右环绕扬声器 *

Zone 3 聆听室

左右立体声扬声器

Cs-7

AV 放大机简介

前面板

5 61 2

前盖

实物上的前盖上印刷有各种标志，为方便清晰辨认，此处没有显示。

如需详细信息，请按照括号中指示页码查询。

a ON/STANDBY（待机 / 开）键（47）

将 AV 放大机设置为开机或待机状态。

b STANDBY（待机）指示器（47）

当 AV 放大机处于待机状态时，指示灯亮，接收到遥控器发出的信号时指示灯闪烁。

c ZONE 2 指示器（123）

当选取 Zone 2 （第 2 区）时，本指示灯会亮起。

d ZONE 3 指示器（123）

当选取 Zone 3 （第 3 区）时，本指示灯会亮起。

e 遥控感应器（13）

接收遥控器发出的信号。

f 显示屏

请参见第 10 页上的「显示屏」说明。

g DISPLAY（显示屏）键（68）

显示当前所选输入资源的各类信息。

h MASTER VOLUME（主音量）（66）

AV 放大机的音量可设置为 - ∞ dB，-81.5dB，到 +18.0dB（相关显示）。音量大小可以按绝对值显示。参见第 104 页上的「Volume Setup」。

和指示灯

i PURE AUDIO（纯音模式）键和指示器（70）

选择 Pure Audio（纯音）聆听模式。选中此模式时，指示灯亮起，再次按下此键可选择上一

聆听模式。

j AUDIO SEL（音频选择）键（109）

选择音频输入∶模拟，数字，HDMI 或多声道。

k 输入选择键（66）

选择以下输入源：DVD，VCR/DVR， CBL/SAT，GAME/TV，AUX 1，AUX 2， TA PE ，TUNER，CD，PHONO，NET/USB（仅限 TX-NA906）。

仅限 TX-NA906

推按此处可打开前盖

Cs-8

AV 放大机简介 -

续

bm dl bn bo bp bq br bs bt ck cl cm co cq

dkcs ct

如需详细信息，请按照括号中指示页码查询。

仅限 TX-NA906

crcn

l PHONES（耳机）插孔（68）

1/4 英寸直径的耳机插孔可以连接一副立体声耳机，供个人聆听。

m ZONE 2，ZONE 3 与 OFF 键（123）

设置 ZONE 2 时，使用 Zone 2 按键。设置 ZONE 3 时，使用 Zone 3 按键。 OFF 键用于关闭 Zone 2 或 Zone 3 功能。

n LEVEL 键（124）

用于设置 Zone 2 或 Zone 3 音量。

o TONE 键（124）

用于调节音调（低音与高音）。

p HDMI OUT（HDMI 输出）键（51）

用于设置「Monitor Out」。

q STEREO（立体）键（70）

选择立体声聆听模式。

r THX 键（70）

选择 THX 聆听模式。

s DIMMER（亮度调节）键（67）

DIMMER（调光器）是用来调整显示屏的亮度。

t Re-EQ 键键（97）

开放或关闭 Re-EQ 功能。

u LATE NIGHT（深夜聆听模式）键（98）

和 Late Night（深夜）功能一起使用。

v SETUP（设置）键

此按钮是用来访问出现在已连接电视的萤幕显示菜单。

w [q]/[w]/[e]/[r] 和 ENTER（输入）键

当使用萤幕显示菜单时，它们将被当作箭头使用，以便进行选择和设定项目。 [ENTER （输入） ] 按钮也是在萤幕显示菜单内使用的。

x RETURN（回到）键

回到上一屏幕设置菜单。

y USB 端口（仅限 TX-NA906）

USB 存储设备，例如保存了音乐文件（MP3， WMA，WAV ，AAC）的 USB 闪寸或 MP3 播放

器可以插在此处，通过 AV 放大机进行选择和播放。

z SETUP MIC（60）

内含的扬声器设定的麦克风必须在此接上，以便使用扬声器自动设定功能。

cr AUX 2 INPUT（41，69）

连接摄象机，游戏机等设备，带有用于光纤数字音频，S-Video，复合视频和模拟音频的接

口。

cs 使用 [r][e]（向上）（向下）键（95，124）

用于调节声调，音量和 Zone 2 和 Zone 3 的均衡。

ct DIGITAL INPUT（数字输入）键（60）

用于分配数字输入到输入选择器。

dk LISTENING MODE（聆听模式）[e]/[r] 键

（70）

选择 Onkyo 独创的聆听模式。

dl POWER（电源）开关（47）

此键为主电源开关。当设置为 OFF（关）时，此类型机器将完全关闭。必须设置为 ON（开）才能将 AV 放大机设置为打开或待机状态。

Cs-9

AV 放大机简介 -

显示屏

续

如需详细信息，请按照括号中指示页码查询。

a 扬声器 / 声道指示器（77）

显示当前输入源正在使用的扬声器或声道配置。

∶框显示配置在扬声器系统内的各个扬声器。设置为 No 或 None 的扬声器不会在框内显示。

以下缩写表示在当前输入信号内包括了哪些音频声道。

FL:

左前

中置

FR:

右前

SL:

左环绕

LFE:

重低音（低频效果）

SR:

右环绕

SBL:

左后环绕

SB:

后环绕

SBR:

右后环绕

b BTL 指示器（57）

「Speaker Type（扬声器类型）」设置为「BTL」，桥接前置扬声器操作时，指示灯亮起。

c A 与 B 指示器（66）

显示选择了的扬声器组 : A 或 B。

d ZONE 2 指示器（123）

使用 Powered Zone 2 时，指示灯亮。

e 聆听模式和格式指示器（70）

显示所选聆听模式和音频输入信号格式。

f SLEEP（睡眠）指示器（68）

灯亮起表示睡眠功能已设定。

g Audyssey 指示器（60）

自动扬声器设置中闪烁。「Equalizer Settings （均衡器设置）」设置为「Audyssey」时，指示灯亮起。

h 耳机指示器（68）

耳机插入 PHONES（耳机）接口时，指示灯亮。

i 信息区

显示各种信息。

j 音频输入指示器（109）

显示作为音频输入源的音频类型∶ HDMI， ANALOG 或 DIGITAL。

k 音量指示（66）

显示音量高低。

l MUTING（静音）指示器（67）

灯闪烁时表示机器处于静音状态。

blbkbk

Cs-10

AV 放大机简介 -

bo bpbq

bs bt ck cm cn cq cr csco cpclbr

背板

续

3689

a uREMOTE CONTROL（遥控器）

远程交互（u）接口可以连接到可兼容 u 模式的其他 Onkyo 设备，用于遥控和系统控制。要使用 u 模式，即使已经建立了数位式连接，您也必须在 AV 放大机和其他 AV 设备之间建立类比音频连接（RCA）。

b RS232

c PHONO IN

此输入接口用于连接唱盘机。

d COMPONENT VIDEO IN（色差视频输入）1，

2，3

这些 RCA 色差视频输入接口用于连接带有色差视频输出接口的设备，如 DVD 播放机，DVD 录音机，或 DVR（数字视频录音机）。接口是可分配的，意味您可以根据自己的设置要求，

将其分配到任何一个输入选择器上，参见第 54 页上的「Component Video Setup（色差视频设定）」。

e COMPONENT VIDEO MONITOR OUT（色差

视频输出）

RCA 色差视频输出接口用于连接带有色差视频输入接口的电视或投影仪。

54 7 bk bl21

1* 仅限 TX-NA906

f HDMI IN 1–4, OUT MAIN 与 OUT SUB

HDMI（高解析多媒体界面）连接可以传输数字音频与数字视频信号。

HDMI 接口用于连接带有 HDMI 输出的设备，如 DVD 播放机，DVD 录音机，或 DVR（数字视频录音机）。接口是可分配的，意味您可以根据自己的设置要求，将其分配到任何一个输

入选择器上，参见第 52 页上的「视频输入」。 HDMI 输出接口用于连接带有 HDMI 输入接口的电视或投影仪。

g MONITOR OUT（显示器输出）

S-Video 和复合视频接口用于将视频输入连接到电视或投影仪上。

h ZONE 2 OUT

此复合视频输出可以连接到位于 Zone 2 的电视机的视频输入接口。

i IR IN/OUT（IR 输入 / 输出）

IR 输入接口可以连接单独购买的 IR 接收机，方便您在使用 ZONE 2 时也能控制 AV 放大机或 AV 放大机不在视线内时也可以进行控制，如接收机被安放在柜子里。

单独购买的 IR 发射器可连接到 IR OUT 接口，将 IR（红外线）遥控信号传送到其他设备。

Cs-11

AV 放大机简介 -

续

j ETHERNET 端口（以太网端口）（仅限 TX-

NA906）

此端口用于将 AV 放大机连接到以太网上，（例如路游器或转换器），可以播放网络计算

或媒体服务器上的音乐文件或收听网络广播。

k 12V TRIGGER OUT ZONE 2

此输出接口用于连接位于 Zone 2 设备的 12V 启动器输入接口。在开放 Zone 2 时，将有 12V 启动器信号输出。

l AC INLET

将随机提供的电源线连接在此。另一端应连接到合适的墙壁插座上。

m DIGITAL COAXIAL IN 1，2 与 3

同轴数位音频输入插孔可用于连接 CD 和 DVD 播放机，以及其他带有同轴数位音频输出接口

的设备。接口是可分配的，意味著您可以根据自己的设置要求，将其分配到任何一个输入选择器上，参见第 55 页上的「Digital Audio Input

设置」。

n DIGITAL OPTICAL IN 1，2 与 OUT

光纤数位音频输入接口可用于连接 CD 和 DVD 播放机，以及其他带有光纤数位音频输出接口

的设备。接口是可分配的，意味著您可以根据自己的设置要求，将其分配到任何一个输入选择器上，参见第 55 页上的「Digital Audio Input

设置」。光纤输出接口可用于连接 CD 录音机或其他带

有光纤数位输入接口的数位式录音机。

o GND（接地螺丝）

此螺丝用于连接唱盘机上的地线。

p TUNER IN（打开调谐器）

此类比音频输入用于连接调谐器的类比音频输出。

q CD IN

此模拟音频输入接口用于连接 CD 播放机的模拟音频输出接口。

r TAPE IN/OUT

此模拟音频输入与输出接口用于连接带有模拟音频输入与输出接口的录音机（磁带录音机， MD 录音机等）。

s AUX 1 IN

连接只用于播放的 VCR 或其他视频源。还有用于连接视频信号的 S-Video 和复合视频输入接口。

t GAME/TV IN（游戏机 / 电视输入）

可以将游戏机或电视的输出接口连接在此。还有用于连接视频信号的 S-Video 和复合视频输入接口。

u CBL/SAT IN（有线 / 卫星输入）

此处可连接有线 / 卫星输入。还有用于连接视频信号的 S-Video 和复合视频输入接口。

v VCR/DVR IN/OUT（VCR/DVR 输入 / 输出）

视频设备，如此处可连接 VCR 或 DVR 用于录音或播放。还有用于连接视频信号的 S-Video 和复合视频输入接口。

w DVD IN

此处用于连接 DVD 播放机。带有 S-Video 和复合视频输入接口用于连接视频信号。

x FRONT L/R，CENTER，SURR L/R 与 SURR

BACK L/R speakers

这些终端用于连接前扬声器 A，中置，环绕和后环绕扬声器。

FRONT L/R 和 SURR BACK L/R 终端与前扬声器 A 和后环绕扬声器一起使用，或用于放大或桥接前扬声器 A。参见第 25 页上的「双功放前扬声器 A」和第 26 页上的「桥接前置扬声器 A」。

y MULTI CH（多声道）输入∶ FRONT L/R，

CENTER，SUBWOOFER，SURR L/R 与 SURR BACK L/R

此模拟多声道输入用于连接带 5.1/7.1 声道的模拟音频输入设备，例如 DVD 播放机，DVD 音频或 SACD 播放机，或 MPEG 解码器。

z PRE OUT ∶ FRONT L/R，CENTER，

SUBWOOFER，SURR L/R 与 SURR BACK L/R

当您想使用 AV 放大机作为前置放大器时，此

5.1/7.1 模拟音频输出接口可用于连接到其他有

源放大器的模拟音频输入接口。SUBWOOFER 接口用于连接有源重低音扬声器。

cr PRE OUT（预输出）∶ ZONE 2，ZONE 3 L/R

此类模拟音频输出接口可连接到 Zone 2 和 Zone 3 的放大器输入口上。

cs ZONE 2 L/R speakers

这些终端用于连接 Zone 2 的扬声器或前扬声器 B。 ZONE 2 L/R 和 SURR BACK L/R 终端与前扬声

器 B 和后环绕扬声器一起使用，或用于放大或桥接前扬声器 B。参见「双功放前扬声器 B」和第 28 页上的「桥接前置扬声器 B」。

有关连接的信息见 20 ～ 46 。

Cs-12

遥控器

安装电池

按住小孔并向下推后盖，打开电池盒。

将三节电池（AA/R6）放入电池盒，注意电

池的极性与示意图中一致。

合上后盖。

对准遥控器

如需要使用遥控器，请将遥控器指向 AV 放大机上的遥控感应器，如图所示。

遥控感应器

STANDBY 指示器

30˚

注意：

• 遥控器在强光下工作不稳定，例如直射的阳光或反射型的荧光。在安装 AV 放大机系列产品时请注意。

• 如果在同一房间里有相同类型的遥控器在使用，或者 AV 放大机系列产品安装在靠近使用红外线的装置的地方，遥控器的工作状态会不稳定。

• 不要在遥控器上放置任何东西，例如书本，因为会不经意触动按键而耗费电池电量。

• 如果AV 放大机系列产品被安装在彩色玻璃后的支架上将会影响遥控器的使用效果。请您安装时注意。

• 如果遥控器和AV 放大机系列产品上的遥控感应器之间有阻碍物，遥控器将无法工作。

AV 放大机

大约 5 m

注意：

• 如果遥控器不正常工作，请同时更换电池。

• 请不要新旧电池混用，不要混用不同型号的电

池。

• 如果长时间不使用遥控器，请将电池取出，以免发生泄露和腐蚀。

• 耗尽电的电池请尽快取出，以避免发生泄露和腐蚀。

Cs-13

遥控器 -

续

如何使用遥控器模式

您可以使用遥控器控制 AV 放大机同时，也可以控制其他的 AV 设备。对于各种类型的设备，遥控器都有一个特殊的操作模式。使用 8 个 REMOTE MODE 键选择模式。

■ RECEIVER/TAPE 模式

在 RECEIVER/TAPE 模式下，可以控制通过 u 模式连接的 AV 放大机和 Onkyo 磁带式录音机。

■ DV D 模式

默认在此模式下控制 Onkyo DVD 播放机。通过输入对应的遥控代码，就可以控制其他厂商制造的设备（参见 126 页）。

■ CD/CDR/MD 模式

默认在此模式下控制 Onkyo CD 播放机。通过输入对应的遥控代码，就可以控制其他厂商制造的 CD 播放机，MD 录音机或 CD 录音机（参见 126 页）。

■ DOCK 模式

此模式用于控制安放在 Onkyo RI 基座上的 Apple iPod。制前必须先输入相应的遥控代码（参见 126

页）。

■ NET/USB 模式仅限（仅限 TX-NA906）

此模式用于播放网络计算或媒体服务器和 USB 存储设备上的音乐文件或收听网络广播。

■ TV 与 VCR 模式

通过此模式，可以用于控制电视或 VCR。控制前必须先输入相应的遥控代码（参见 126 页）。

■ CABLE/SAT 模式

在 CABLE/SAT 模式下，您可以控制电视有线或卫星接收器。控制前必须先输入相应的遥控代码（参见 126 页）。

■ ZONE 2/ZONE 3 家Α

此模式用于控制 Zone 2 和 Zone 3（参见 122 页）。

使用 REMOTE MODE 键选择模式。

使用模式支持的键控制设备。

RECEIVER/TAPE 模式：见右栏内容

DVD 模式：见 16 页

CD/MD/CDR 模式：见 17 页

DOCK 模式：见 18 页

NET/USB 模式（仅限 TX-NA906） :

见 19 页

TV， VCR， CABLE/SAT 模式：见 128 页

RECEIVER/TAPE 模式

RECEIVER/TAPE 模式用于控制 AV 放大机。也可用于控制通过 u 模式连接的 Onkyo 磁带式录音机。

要将遥控器设置为 RECEIVER/TAPE，按下 [RECEIVER] 模 REMOTE MODE 键。

2 3

RECEIVER

TAPE/AMP

5 6

7 8

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

PHONO

NET/USB

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

VCR

DVD

CABLE

SAT

DIMMER

CBL/SATVCR/DVR

D. TUN

CLEAR

CDR/MD/DOCK

NET/USB

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

DISC

ALBUM

PREV CH

DISPLAY MUTING

ENTER

VOL

bm bn

TX-SA876 (RC-690M)

DOCK

bo bp bq

REC

STEREO

REPEAT

PURE A

TEST TONE

PLAYLIST

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

VCRVCR DVDDVD HDDHDD

RC-

SUBTITLE

LEVEL

L NIGHT

687

THX

PLAY MODE

RANDOM

ALL ST

LEVEL

Re-EQ

bs bt

*1 TX-NA906 only （RC-687M）

注意：

本手册中某些遥控器操作说明可能不适用于其他设备。

Cs-14

遥控器 -

续

如需详细信息，请按照括号中指示页码查询。

a STANDBY（待机）键（47）

设置 AV 放大机到待机状态。

b ON（开放）键（47）

开放 AV 放大机。

c INPUT SELECTOR（输入选择）（66）

选择音频和视频。

d MACRO 键（130）

Macro 功能一起使用。

e DIMMER（调光器）键（67）

调节显示屏的亮度。

f [q]/[w]/[e]/[r] 和 ENTER（输入）键

选择和调整设置。

g SETUP（打开）键

用于更改设置。

h DISPLAY（显示）键（68）

显示当前所选输入资源的各类信息。

i LISTENING MODE（聆听模式）键（70）

选择聆听模式。无论当前选择何种遥控模式，都可以使用 [STEREO]，[SURR]，和

LISTENING MODE [e]/[r] 键。

j TEST TONE（测试），CH SEL（声道选

择），LEVEL －和 LEVEL ＋键（67，89）

调节各个扬声器音量。

k LIGHT 键

开放 / 关闭遥控器上的照明键。

l REMOTE MODE（遥控模式）键（14）

选择遥控模式。使用遥控器时，当前所选 REMOTE MODE 键的灯会亮起。

m SLEEP（睡眠）键（68）

设置睡眠功能。

n VOL[q]/[w]（音量调节）键（66）

在任何已选遥控模式下，调节 AV 放大机音量。

o RETURN（回到）键

更改设置时，回到上一个屏幕页面。

p MUTING（静音）键（67）

将 AV 放大机设置为静音或关闭静音状态。

q SP A 和 SP B 键（仅限 TX-NA906）（7，21）

用于选择扬声器 A 和扬声器 B。

r Re-EQ 键（97）

开放或关闭 Re-EQ 功能。

s L NIGHT（深夜聆听模式）键（98）

开放或关闭深夜聆听模式。

t AUDIO SEL（音频选择）键（109）

选择音频输入∶模拟，数字，HDMI，或多声道。

■ TAPE 模式

对于双磁带台式录音机，只能控制 Deck B。

1 [7]/[6] 键

上一个键 [7] 可以选择上一声轨。在播放过程中，用于选择当前音轨的起始处。下一个键

[6] 可以选择下一声轨。由于录制的方式不同，[7]/[6] 键对于某些磁带可能不起作用。

[1] （播放）键

启动播放。

[5] （快速倒带） /[4] （快进）键

快速倒带 [5] 键启动快速倒带功能，快进 [4] 键启动快进功能。

[t] （倒退播放）键

启动倒退播放。

[2] （停止）键

停止播放。

REC [y] 键

启动录制功能。

Cs-15

遥控器 -

续

DVD 模式

要将遥控器设置为 DV D 模式时，按下 [DVD] 模 REMOTE MODE 键。

7 8

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

PHONO

NET/USB

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

VCR

DVD

CABLE

SAT

DIMMER

CBL/SATVCR/DVR

D. TUN

CLEAR

CDR/MD/DOCK

NET/USB

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

DISC

ALBUM

PREV CH

DISPLAY MUTING

ENTER

VOL

DVD

bk bl

REC

STEREO

REPEAT

PURE A

TEST TONE

PLAYLIST

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

VCRVCR DVDDVD HDDHDD

RC-

SUBTITLE

687

THX

LEVEL

L NIGHT

PLAY MODE

RANDOM

ALL ST

LEVEL

Re-EQ

a STANDBY（待机）键

设置 DVD 播放机为待机模式。

b ON（开放）键

开放 DVD 播放机。

c 数字键

输入标题，章节和信号编号，并输入定位具体播放时间点的时间。

d TOP MENU（主菜单）键

选择 DVD 碟片的主菜单。

e [q]/[w]/[e]/[r] 和 ENTER（输入）键

浏览菜单并选择菜单项。

f DISC+/- 键

选择 DVD 更换器上的碟片。

g SETUP（打开）键

打开 DVD 播放机设置。

h DISPLAY（显示）键

显示有关当前碟片，标题，章节或音轨的相关信息，包括已播放时间，剩余时间，全部时间等。

i 播放键

从左至右：上一个，播放，下一个，快进，暂停，停止，快退，慢速倒带，慢速前进。

j REPEAT（重复）键

设置重复播放功能。

k AUDIO（音频）键

选择外语声道和音频格式（如 Dolby Digital 或 DTS）。

l OPEN/CLOSE（打开 / 关闭）[0] 键

打开 / 关闭碟片托盘。

m CLEAR（取消）键

取消选定的功能和清除输入的数字。

n MENU（菜单）键

选择 DVD 碟片的菜单。

o RETURN（退出）键

退出 DVD 播放机的屏幕设置菜单。

p RANDOM（随机）键

随机播放功能一起使用。

q PLAY MODE（播放模式）键

在带有可选播放模式的设备上选择播放模式。

r SUBTITLE（子目录）键

选择子目录。

s VIDEO OFF（关闭视频）键

关闭内部视频线路，消除任何可能干扰。

Cs-16

遥控器 -

续

CD/MD/CDR 模式

如需要控制 Onkyo CD 播放机， MD 录音机或 CD 录音机，或其他厂商生产的 CD/MD 播放机 / 录音机，按下 [CD] REMOTE MODE 键选择 CD/MD/CDR 遥控模式。

如需控制 Onkyo MD 录音机 /CD 录音机，或其他厂商生产的设备，必须要先输入相应的遥控代码（参见 126 页）。

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

PHONO

NET/USB

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

VCR

DVD

CABLE

SAT

DIMMER

CDR/MD/DOCK

CBL/SATVCR/DVR

D. TUN

CLEAR

NET/USB

TV CH

TV VOL

TAPE/AMP

INPUT

ZONE

RECEIVER

SLEEP

DISC

ALBUM

PREV CH

DISPLAY MUTING

ENTER

VOL

CDR/MD/DOCK

REC

STEREO

REPEAT

PURE A

TEST TONE

PLAYLIST

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

VCRVCR DVDDVD HDDHDD

RC-

SUBTITLE

LEVEL

L NIGHT

687

THX

RANDOM

PLAY MODE

ALL ST

LEVEL

Re-EQ

a STANDBY（待机）键

设置 CD 播放机或 MD/CD 录音机为待机模式。

b ON（开放）键

设置 CD 播放机或 MD/CD 录音机的播放为开机或待机状态。

c 数字键

输入音道号码，以及及时定位指定播放点的时间。

d [q]/[w]/[e]/[r] 和 ENTER（输入）键

可用于某些设备。

e DISC+/- 键

选择 CD 更换器上的碟片。

f DISPLAY（显示）键

在 CD 播放机或 MD/CD 录音机的显示屏上显示有关当前声道的信息，包括已播放时间，剩余

时间，全部时间等。

g 播放键

从左至右：上一个，播放，下一个，快速倒带，暂停，停止，快进。

h REC [y] 键

启动录音功能。

i REPEAT（重复）键

设置重复播放功能。

j OPEN/CLOSE [0] 键

打开 / 关闭碟片托盘或弹出 MD 录音机的片仓。

k CLEAR（取消）键

取消选定的功能和清除输入的数字。

l RETURN（退出）键

可用于某些设备。

m RANDOM（随机）键

随机播放功能一起使用。

n PLAY MODE（播放模式）键

在带有可选播放模式的设备上选择播放模式。

Cs-17

遥控器 -

续

DOCK 模式

DOCK 模式用于控制安放在 Onkyo RI 基座上的 Apple iPod。

如需控制 RI 基座，按下 [CD] （TX-NA906）或 [DOCK] （TX-SA876） REMOTE MODE 键选择 DOCK 遥控模式。

如需控制 RI 基座，您必须先输入相应的遥控代码（参见 126 页）。

使用 RI 基座时∶

• 连接 RI 基座到 TA PE I N 或 GAME/TV IN L/R 接口

上。

• 将 RI 基座的 RI MODE 转换到 HDD 或 HDD/DOCK。

• 将AV 放大机的输入显示设置为「DOCK」（参见 59 页）。

• 参照 RI 基座的用户使用手册。

3 4

6 7

8 9

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

PHONO

NET/USB

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

VCR

DVD

CABLE

SAT

DIMMER

CBL/SATVCR/DVR

D. TUN

CLEAR

CDR/MD/DOCK

NET/USB

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

REC

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

ENTER

PLAYLIST

VCRVCR DVDDVD HDDHDD

RC-

687

DISC

ALBUM

PREV CH

DISPLAY MUTING

STEREO

REPEAT

PURE A

TEST TONE

SUBTITLE

THX

LEVEL

L NIGHT

RANDOM

PLAY MODE

VOL

ALL ST

LEVEL

Re-EQ

CDR/MD/DOCK

TX-NA906

(RC-687M)

TX-SA876 (RC-690M)

DOCK

bn bo

bp bq

a STANDBY（待机）键

关闭 iPod。

b ON（开放）键 *

开放 iPod。

c TOP MENU（根目录菜单）键

与 DS-A2 RI 基座一起使用时，作为模式键。

d [q]/[w] 和 ENTER（输入）键 *

浏览菜单并选择菜单项。

e ALBUM +/-（相册）键 *

选择上一个 / 下一个相册。

f DISPLAY（显示）键 *

开放背景光，持续 30 秒。

g 上一个 [7] 键

重新开始播放当前曲目。按下键两次可以选择上一首曲目。

h 暂停 [3] 键

暂停播放。（对于第三代 iPod，此键用做播放 / 暂停键。）

i 快速倒带 [5]

按下此键开始快速倒带。

j PLAYLIST（向下）/（向上）[i]/[o] 键 *

在可 iPod 上选择上一个 / 下一个播放清单。

k REPEAT（重复）键 *

重复播放。

l MENU（菜单）键 *

开放菜单。

m 播放 [1] 键

启动播放。如果设备关闭，按下此键设备将自动打开。（对于第三代 iPod，此键用做播放 /

暂停键。）

n 下一个 [6] 键

选择下一曲目。

o 停止 [2] 键

停止播放，显示菜单。

p 快进 [4] 键

按下此键开始快进。

q RANDOM（随机）键 *

打开随机播放功能。

r PLAY MODE（播放模式）键

在带有可选播放模式的设备上选择播放模式。与 DS-A2 RI 基座一起使用时，作为继续播放

键。

* 带有星号（*）的按键不支持第三代 iPod。

Cs-18

遥控器 -

续

NET/USB 模式（仅限 TX-NA906）

NET/USB 模式用于播放网络计算或媒体服务器和 USB 存储设备上的音乐文件或收听网络广播。

要将遥控器设置为 NET/USB 模式时，按下 [NET/USB] 模 REMOTE MODE 键。

5 6

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

NET/USB

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

DVD CD

VCR

CABLE

SAT

DIMMER

DISC

ALBUM

REC

STEREO

REPEAT

PURE A

TEST TONE

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

VCRVCR DVDDVD HDDHDD

RC-

PREV CH

DISPLAY MUTING

PLAYLIST

ENTER

687

CBL/SATVCR/DVR

D. TUN

CLEAR

CDR/MD/DOCK

NET/USB

SUBTITLE

THX

LEVEL

L NIGHT

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

VOL

RANDOM

PLAY MODE

ALL ST

LEVEL

Re-EQ

NET/USB

bk bl

a 数字键

用于输入音轨号码。

b [q]/[w]/[e]/[r] 和 ENTER（输入）键

浏览菜单并选择菜单项。

c CH +/- 键

用于选择网络电台。

d SETUP（打开）键

显示网络广播的 URL 输入屏幕。

e 上一个 [7] 键

重新开始播放当前曲目。按下键两次可以选择上一首曲目。

f 暂停 [3] 键

暂停 USB 存储设备上的音乐播放。

g REPEAT（重复）键

与重复播放功能一起使用，用于播放网络计算或媒体服务器和 USB 存储设备上的音乐文件。

h RETURN（退出）键

回到上一显示。

i 播放 [1] 键

启动播放。

j 下一个 [6] 键

选择下一曲目。

k 停止 [2] 键

停止播放。

l RANDOM（随机）键

与随机播放功能一起使用，用于播放网络计算或媒体服务器和 USB 存储设备上的音乐文件。

Cs-19

关于家庭剧院音效

欣赏家庭影院

AV 放大机的性能卓越，您可以在自己家中欣赏到带有真实动感的环绕声 — 其境于影剧院或音乐厅。搭配 DVD 的使用，您可以享受 DTS 与 Dolby Digital（杜比数位）音效。使用模拟和数字电视，您可以欣赏杜比 Pro Logic IIx，DTS Neo:6 或 Onkyo 特有的 DSP 聆听模式。您还可欣赏 THX Surround EX（推荐使用 THX 认证的 THX 扬声器系统）。

左前和右前扬声器

这些扬声器输入总体声音。他们在家庭影院中的角色是声音的主体支架。他们的定位应处于面对聆听者，与耳部高度齐平的地方，与电视机的相隔距离一致。按照向内的角度摆放，聆听者位于角的顶点。

中置扬声器

这个扬声器增强左前和右前扬声器的效果，创造声音的立体动感并提供完全的声象。在电影播放中，主要用来播放对话。将其定位在靠近您的电视机的地方（最好是电视机的顶部），面对聆听者，高度与耳部齐平，或与左右扬声器的高度一致。

重低音扬声器

重低音扬声器处理 LFE（低频效果）的低音信号。来自重低音扬声器的低音输出的质量和音量取决于扬声器的定位，聆听室的形状，和聆听位置。总的来说，要获得好的低音效果，需要将重低音扬声器安装在房间的前角或在墙壁的三分之一处，如图所示。

提示：如希望为重低音扬声器找到最佳的位置，在播放某些带有良好低音效果的电影或音乐时，在房间内尝试将重低音扬声器放置在不同的地方，最后选出一个可获得最佳效果的位置。

左右后环绕扬声器

这些扬声器是欣赏 Dolby Digital EX，DTS-ES Matrix， DTS-ES Discrete 和 THX Surround EX 等。他们可以增强

环绕声效果的真实感，改善聆听者背后的声音定位。将其放置在聆听者背后 60–100cm 的地方，高于耳部高度。扬声器的位置应该以聆听者为中心顶点，形成一个三角形。

左右环绕扬声器

这些扬声器用于精确声音定位，并增加真实感。将其定位在聆听者的两侧稍微靠后的地方。将他们定位在聆听者后部距离为 60–100cm 的地方，高度与耳部齐平。理想位置是位于聆听者左右两侧距离相等的地方。

Cs-20

角落

1/3 房间长度

连接 AV 放大机

连接扬声器

关于扬声器A和扬声器B（仅限

TX-NA906

）

扬声器 A 和扬声器 B 可以让您拥有两组扬声器配置，最多达到 7.1 声道。每组配置都有各自的立体声前扬声器，但按照需要，共用重低音，中置，环绕和后环绕扬声器。您可以在观看带 7.1 声道环绕声的 DVD 电影时使用扬声器 A，在聆听严肃音乐时使用扬声器 B 的一对立体声扬声器和重低音扬声器（2.1 声道）。

扬声器可以根据第 57 页上的「Speaker Settings」和第 84 页上的「Speaker Setup（扬声器设置）」进行配置。

前置扬声器 A 和前扬声器 B 可以正常连线，放大或桥接，但是 A 和 B 不能同时进行放大或桥接。例如，A 进行桥接，B 就必须正常连线。如果 B 放大，A 就只能正常连线。使用桥接时，AV 放大机可以在主聆听室驱动两个扬声器（如果您使用了有源重低音扬声器，就成为 2.1 声道）。使用放大功能时，AV 放大机可以在主聆听室驱动 5.1 声道扬声器。更多信息参见 25 ～ 28 页。

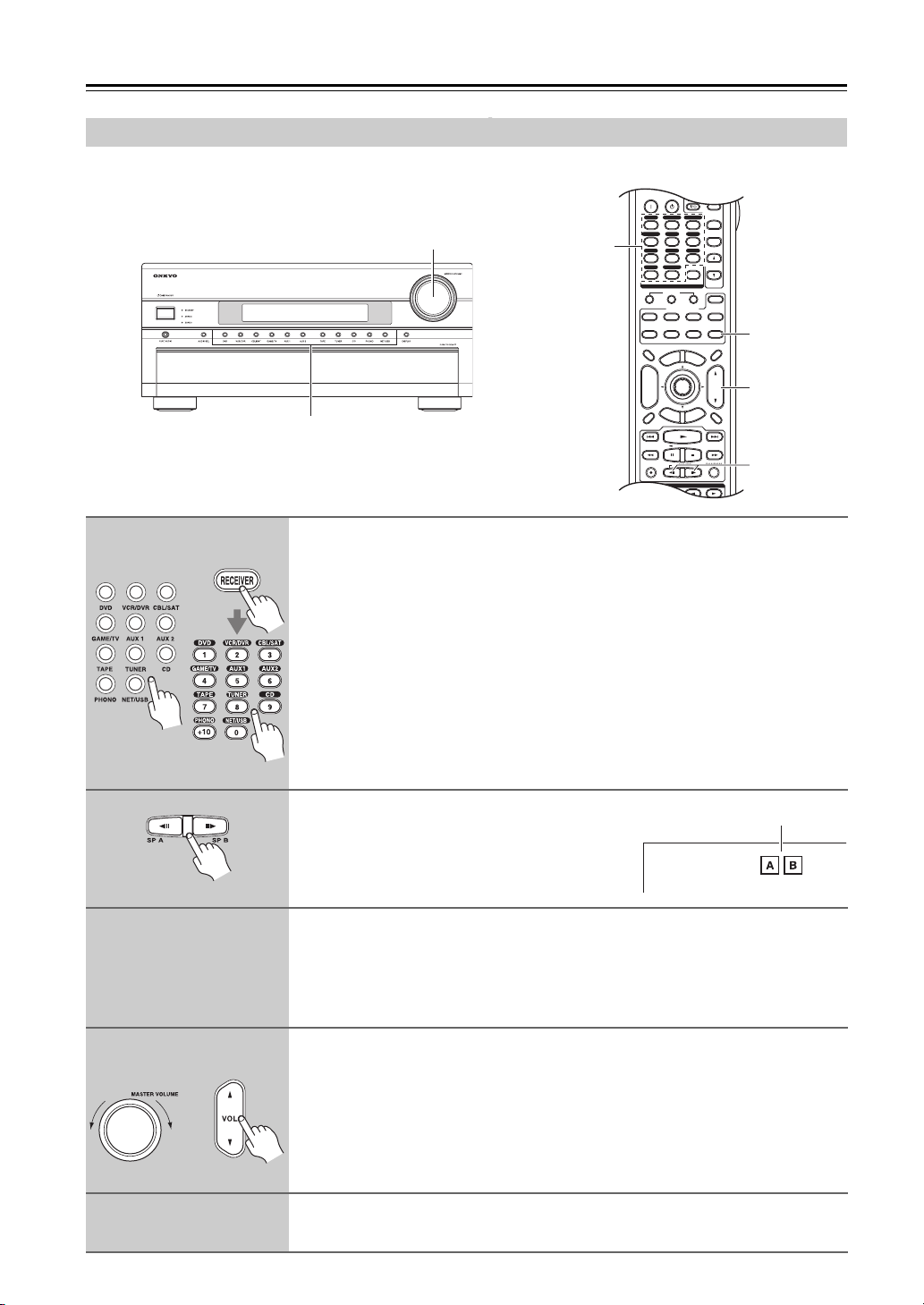

扬声器 A 和 B 的设置可以使用遥控器上的 [SP A] 和 [SP B] 键进行选择。一次只能选择一种配置。扬声器 A 和 B 设置的唯一性表示您可以根据具体需要和应用配置 AV 放大机。以下显示典型的应用。

■ 扬声器 A 播放 7.1 声道，扬声器 B 播放立体声

在此范例中，扬声器 A 提供 7.1 声道环绕声用于欣赏 DVD 电影，而扬声器 B 使用一对高质量的立体声扬声器欣赏严肃音乐。

■ 使用扬声器 A 的7.1声道播放和使用扬声器B桥接的立体声播放

在此范例中，扬声器 A 可以为欣赏 DVD 电影提供 7.1 声道环绕声。扬声器 B 使用一对高功率的立体声扬声器进行桥接，重低音扬声器可用于扬

扬声器 B

FL FR

FL C FR

扬声器 A

SBL SBR

2–1. Speaker Settings Speaker impedance Speaker Type Front(Speaker A) Front(Speaker B)

2–2. Speaker Config

Subwoofer Front Center Surround SurrBack

2–2. Speaker Config

Subwoofer Front Center Surround SurrBack

Use Use Use Use Use

Not Use

Use Not Use Not Use Not Use

6ohms

Normal Normal

Speaker A

Speaker B

声器 A 和扬声器 B。

重低音扬声器可用于扬声器 A 和扬声器 B 一起使用

2–1. Speaker Settings

Speaker impedance

Speaker Type Front(Speaker A) Front(Speaker B)

2–2. Speaker Config

Subwoofer

Front Center Surround SurrBack

2–2. Speaker Config

Subwoofer Front Center Surround SurrBack

扬声器 B

FL FR

FL C FR

扬声器 A

SBL SBR

Use

Use Use Use Use

Use

Use Not Use Not Use Not Use

8ohms

Normal

BTL

Speaker A

Speaker B

Cs-21

连接 AV 放大机 -

续

扬声器配置

为获得最佳环绕声效果，您需要连接七个扬声器和一个有源重低音扬声器。

下表中的指示标明您可使用的声道取决于您连接的扬声器数量。

扬声器数量

左前扬声器右前扬声器中置扬声器左环绕扬声器右环绕扬声器后环绕扬声器

左后环绕扬声器右后环绕扬声器

* 如果您只使用了一个后环绕扬声器，将其连接到 SURR

BACK L 终端。

无论您使用多少个扬声器，都推荐连接一个有源重低音扬声器，这样可以获得真实有震撼力的低音效果。

为获得最佳环绕声效果，您必须设置扬声器。您可以进行自动设置（参见 60 页）或手动设置（参见 84 页）。

234567

✓✓✓✓✓✓

✓✓✓✓

✓

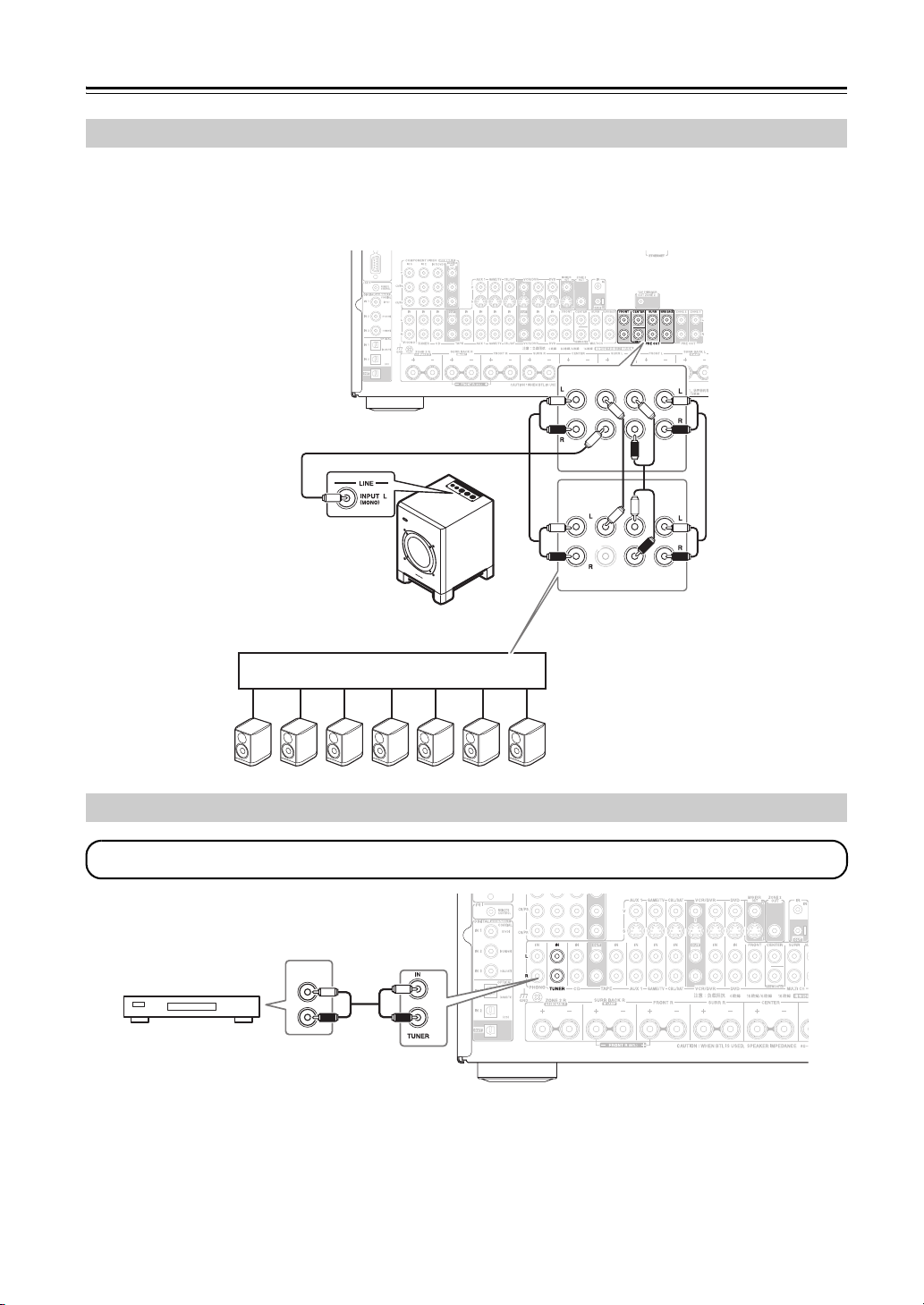

连接有源重低音扬声器

使用合适的连线，将 AV 接收器上的 PRE OUT ∶ SUBWOOFER 接口连接到有源重低音扬声器上。如

果您的重低音扬声器没有源，而且使用了外部放大器，将 PRE OUT ∶ SUBWOOFER 接口连接到放大器的输入接口上。

LINE INPUT

粘贴扬声器标签

AV 放大机的扬声器阳极（+）为彩色的，便于识别（阴极（-）统一为黑色）。

使用偶极扬声器

对于左环绕和右环绕扬声器以及左后环绕和右后环绕扬声器，您可以使用偶极扬声器。

偶极扬声器可以按照两个方向输出相同的声音。偶极扬声器典型的标志是带有印刷的箭头指示，表明应该如何定位。左右环绕偶极扬声器应按照箭头指向电视 / 屏幕的方向进行定位。而左右后环绕偶极扬声器应该定位在箭头互相指向对方的位置，如图所示。

偶极扬声器

电视，投影仪电视，投影仪

7 8

1. 重低音扬声器

2. 左前置扬声器

3. 中置扬声器

4. 右前置扬声器

普通扬声器

5. 左环绕扬声器

6. 右环绕扬声器

7. 左后环绕扬声器

8. 右后环绕扬声器

扬声器终端颜色

左前， ZONE 2 左（L）右前， ZONE 2 右（R）中置绿左环绕蓝右环绕灰左后环绕扬声器棕右后环绕扬声器米

白红

随附的扬声器缆线标签也是遵循色码标示，您应该依据上表将它们黏贴在每个扬声器缆线正极（+）的一端。然后您所要做的就是使标签的颜色和相对应扬声器终端的颜色相符。

Cs-22

连接 AV 放大机 -

续

扬声器连接注意事项

在连接扬声器前请仔细阅读以下内容：

• 可以连接阻抗为 4-16 欧姆之间的扬声器。如果所连接的任何一个扬声器阻抗大于 4 欧姆，但小于 6 欧姆，确认将扬声器的最小阻抗值设置为「4 ohms」。（参见 57 页）。如果使用低于此值的扬声器，而长时间将放大器的音量设置为较高的水平，内置的保护线路也许被启动。

• 建立任何连接前，请断开与墙壁插座的电源连接。

• 仔细阅读扬声器随机提供的使用说明。

• 请特别注意扬声器的连线极性，即阳极对阳极

（+），阴极（-）对阴极。如果连接错误，声音将会不协调，效果怪异。

• 过长或过细的扬声器连线将影响声音质量，应避免使用。

• 注意不要造成阴极与阳极短路。短路会损害 AV 放大机产品。

• 不要在每个扬声器端子上连接多余的连线。这样会损害 AV 放大机产品。

• 严禁将一个扬声器连接到多个终端。

连接扬声器连线

如图所示，从扬声器连

接线的底端剥去 15mm 的绝缘层，将露出的导

线拧紧在一起。

松开端子。

将线头完全插入。

拧紧端子。

5/8" (15 mm)

Cs-23

连接 AV 放大机 -

续

■ 扬声器 A 的 7.1 声道播放

下图显示扬声器连接到各个对应的终端进行 7.1 声道的扬声器 A 播放。如果您只使用一个后环绕扬声器器，将其连接到 SURR BACK L 终端。

左前扬声器右前扬声器中置扬声器

右环绕扬声器左环绕扬声器

左后环绕扬声器右后环绕扬声器

■ 使用 A 或 B 进行 7.1 声道播放

下图显示扬声器连接到各个对应的终端进行 7.1 声道的扬声器 A 或 B 播放。如果您只使用一个后环绕扬声器器，将其连接到 SURR BACK L 终端。

右后环绕

扬声器

右前扬声器 A

右环绕扬声器左环绕扬声器

中置扬声器

左前扬声器 A

左后环绕

扬声器

左前扬声器 B右前扬声器 B

注意：

• 选择了扬声器A时，左前扬声器A和右前扬声器A成为主前扬声器。选择了扬声器B时，左前扬声器B 和右前扬声器 B 成为主前扬声器。

• 扬声器可以根据第 57 页上的「Speaker Settings」和第 84 页上的「Speaker Setup（扬声器设置）」进行配置。

• 您可以选择需要用于扬声器 A 和扬声器 B 配置的扬声器（参见 87 页）。

Cs-24

连接 AV 放大机 -

续

双功放前扬声器 A

FRONT L/R 和 SURR BACK L/R 终端可与前扬声器 A 和后环绕扬声器一起使用，或放大提供单独的低

音和高音传输给前扬声器 A，提供更好的低音和高音性能。

• 使用双功放时，AV 放大机可以在主聆听室驱动

5.1 声道扬声器。

• 对于双功放，FRONT L/R 终端连接到前置扬声器的颤音端子，SURR BACK L/R 终端连接到前置扬声器的低音端子。

• 一旦按照图示完成双功放连接并打开AV 放大机，您必须将「Speaker Type ∶ Front(Speaker A)」设置为「Bi-Amp」启动此功能（参见 57 页）。

• 前扬声器A放大时，前扬声器B必须进行普通连线或不使用。

重要信息∶

• 建立双功放连接时，确认取掉连接扬声器颤音（高音）和低音终端。

• 双功放只能用于支持此功能的扬声器，请参阅您的扬声器使用手册。

双功放扬声器的连接

将 AV 放大机的 FRONT R 正（+）端子与右

扬声器的正（+）低音扬声器（低）端子相连接，并将 AV 放大机的 FRONT R 负（-）端子与右扬声器的负（-）低音扬声器（低）端子相连接。

将 AV 放大机的 SURR BACK R 正（+）端子

与右扬声器的正（+）高音扬声器（高）端子相连接，并将 AV 放大机的 SURR BACK R 负（-）端子与右扬声器的负（-）高音扬声器（高）端子相连接。

将 AV 放大机的 FRONT L 正（+）端子与左

扬声器的正（+）低音扬声器（低）端子相连接，并将 AV 放大机的 FRONT L 负（-）端子与左扬声器的负（-）低音扬声器（低）端子相连接。

将 AV 放大机的 SURR BACK L 正（+）端子

与左扬声器的正（+）高音扬声器（高）端子相连接，并将 AV 放大机的 SURR BACK L 负（-）端子与左扬声器的负（-）高音扬声器（高）端子相连接。

高音扬声器

（高范围）

右扬声器

低音扬声器（低范围）

高音扬声器（高范围）

左扬声器

Cs-25

连接 AV 放大机 -

续

桥接前置扬声器 A

FRONT L/R 以及 SURR BACK L/R 端子可分别连接左右前置音箱和后环绕音箱，或者桥接在一起为前置扬声器提供双倍的功率。

• 使用桥接时，在主聆听室AV 放大机可以驱动双扬声器（如果您使用的是有源重低音扬声器，2.1 声道扬声器）。

• 对于桥接，将使用FRONT L/R正极（+）和SURR BACK L /R 正极（+），FRONT L/R 负极（-）和 SURR BACK L/R 负极（-）不会使用。

• 一旦按照下图打开AV 放大机并完成桥接，您必须将「Speaker Type ∶ Front(Speaker A)」设置为「BTL」，用于启动桥接（参见 57 页）。

• 前扬声器A放大时，前扬声器B必须进行普通连线或不使用。

注意：

• 只能使用阻抗为 8 欧姆的前置扬声器进行桥接。无法使用此规格的连接将导致 AV 放大机严重受损。

• 使用桥接时，确认您的前置扬声器可以处理多出的功率。

桥接扬声器连接

连接 AV 放大机的 FRONT R 正极（+）到右

扬声器的正极（+）。将 AV 放大机的 SURR BACK R 正极（+）连接到右扬声器的负极。

连接 AV 放大机的 FRONT L 左极（+）到右

扬声器的正极（+）。将 AV 放大机的 SURR BACK L 正极（+）连接到左扬声器的负极。

Cs-26

右扬声器左扬声器

连接 AV 放大机 -

续

双功放前扬声器 B

ZONE2 L/R 和 SURR BACK L/R 终端可与前扬声器 B 和后环绕扬声器一起使用，或放大提供单独的低

音和高音传输给前扬声器 B，提供更好的低音和高音性能。

• 使用双功放时，AV 放大机可以在主聆听室驱动

5.1 声道扬声器。

• 对于双功放，ZONE 2 L/R 终端连接到前置扬声器的颤音端子，SURR BACK L/R 终端连接到前置扬声器的低音端子。

• 一旦按照图示完成双功放连接并打开AV 放大机，您必须将「Speaker Type ∶ Front(Speaker B)」设置为「Bi-Amp」启动此功能（参见 57 页）。

• 前扬声器B放大时，前扬声器A必须进行普通连线或不使用。

重要信息∶

• 建立双功放连接时，确认取掉连接扬声器颤音（高音）和低音终端。

• 双功放只能用于支持此功能的扬声器，请参阅您的扬声器使用手册。

双功放扬声器的连接

将 AV 放大机的 ZONE 2 R 正（+）端子与右

扬声器的正（+）高音扬声器（高）端子相连接，并将 AV 放大机的 ZONE 2 R 负（-）端子与右扬声器的负（-）高音扬声器（高）端子相连接。

将 AV 放大机的 SURR BACK R 正（+）端子

与右扬声器的正（+）低音扬声器（低）端子相连接，并将 AV 放大机的 SURR BACK R 负（-）端子与右扬声器的负（-）低音扬声器（低）端子相连接。

将 AV 放大机的 ZONE 2 L 正（+）端子与左

扬声器的正（+）高音扬声器（高）端子相连接，并将 AV 放大机的 ZONE 2 L 负（-）端子与左扬声器的负（-）高音扬声器（高）端子相连接。

将 AV 放大机的 SURR BACK L 正（+）端子

与左扬声器的正（+）低音扬声器（低）端子相连接，并将 AV 放大机的 SURR BACK L 负（-）端子与左扬声器的负（-）低音扬声器（低）端子相连接。

高音扬声器

（高范围）

右扬声器左扬声器

低音扬声器（低范围）

高音扬声器

（高范围）

Cs-27

连接 AV 放大机 -

续

桥接前置扬声器 B

ZONE 2 L/R 以及 SURR BACK L/R 端子可分别连接左右前置音箱和后环绕音箱，或者桥接在一起为前置扬声器提供双倍的功率。

• 使用桥接时，在主聆听室AV 放大机可以驱动双扬声器（如果您使用的是有源重低音扬声器，2.1 声道扬声器）。

• 对于桥接，将使用ZONE 2 L/R正极（+）和SURR BACK L /R 正极（+），ZONE 2 L/R 负极（-）和 SURR BACK L/R 负极（-）不会使用。

• 一旦按照下图打开AV 放大机并完成桥接，您必须将「Speaker Type ∶ Front(Speaker B)」设置为「BTL」，用于启动桥接（参见 57 页）。

• 前扬声器B放大时，前扬声器A必须进行普通连线或不使用。

注意：

• 只能使用阻抗为 8 欧姆的前置扬声器进行桥接。无法使用此规格的连接将导致 AV 放大机严重受损。

• 使用桥接时，确认您的前置扬声器可以处理多出的功率。

桥接扬声器连接

连接 AV 放大机的 ZONE 2 R 正极（+）到右

扬声器的正极（+）。将 AV 放大机的 SURR BACK R 正极（+）连接到右扬声器的负极。

连接 AV 放大机的 ZONE 2 L 左极（+）到左

扬声器的正极（+）。将 AV 放大机的 SURR BACK L 正极（+）连接到左扬声器的负极。

Cs-28

右扬声器左扬声器

连接 AV 放大机 -

续

有关 AV 连接

• 在建立任何 AV 连接前，请阅读随机提供的 AV 设

备使用手册。

• 在没有完成所有视频和音频连接和再次检查之前，严禁连接电源线。

光纤数字接口

AV 放大机的数字光纤连接口带有开关器，当光纤插头插入时开关器开放，插头拔出后关闭。请向同一方向用力插入插头以确保开闭器完全开放。

RCA

视听设备连接-彩色标记

RCA 视听设备连接通常使用彩色标记：红色，白色和黄色。使用红色插头连接右声道音频输入和输出（通常为带有“R”标致）。使用白色插头连接左声道音频输入和输出（通常为带有“L”标致）。使用黄色插头连接复合视频输入和输出。

左（白色）

右（红色）

（黄色）

模拟音频

复合视频

左（白色）

右（红色）

（黄色）

注意：

为防止开关器受损，请向同一方向插入或拔出光纤插头。

• 向一个方向推插头，确保连接正确（连接松动会产生噪音或功能失常）。

• 为避免干扰，请将音频线和视频线与电源线和扬声器线分开。

连接线和插孔

视频

连接线插孔说明

CB/P

CR/P

FRONT CENTER

SUBWOOFER

HDMI

OPTICAL

COAXIAL

SURR

MULTI CH

SURR BAC

HDMI

色差视频线

S-Video 线

复合视频线

音频

数字光纤连线

同轴数字连线

模拟连线

（RCA）

多信号模拟连线

（RCA）

CB/

CR/

CB/

CR/

正确

错误 !

HDMI 连接可以传输未压缩的，标准或高清晰数字视频和数字音频，可以提供最佳的图象和声音效果。

色差视频分离亮度（Y）和彩色不同信号（PR，PB），提供最佳画面质量。（某些电视机厂商分别在色差视频插孔上贴有标志。）

S-Video 分离亮度与彩色信号，可提供比复合视频质量更好的画面质量。

复合视频通常用于 TV，VCR 和其他视频设备。

提供最佳声音质量，让您更好欣赏环绕声音效果（如 Dolby Digital，DTS）。音频质量与同轴一致。

提供最佳声音质量，让您更好欣赏环绕声音效果（如 Dolby Digital，DTS）。音频质量与光纤一致。

此电缆线传输模拟音频信号。这是模拟音频信号最常见的连接方式，事实上，在所有的 AV 视听设备上都可发现这种连接方式。

此电缆线传输多信号模拟音频信号，它主要用于连接 DVD 播放机与独立的 7.1 模拟音频输出接口。多根普通的模拟音频连线可用作多信号连线的替代品。

注意：

AV 放大机并不支援 SCART 插头。

Cs-29

连接 AV 放大机 -

续

连接音频和视频组件

将 DVD 播放机与其他 AV 设备的音频与视频输出连接到 AV 放大机上，只要在 AV 放大机上选择相应的输入源就可以同时选择音频与视频。

信号流

视频

音频

DVD 播放机，等

扬声器（参见 24 页有关连接的说明）

视频

音频

电视，

投影仪等

应选择哪种连接方式？

AV 放大机支援多种连接模式，可兼容范围广泛的 AV 设备。您的选择取决于其他设备支援的模式类型。使用下面章节的介绍作为指导。对于视频设备，必须同时建立音频和视频连接。

视频连接模式

连接到本系列产品的视频设备可使用如下连接模式：复合视频，S-Video，色差视频或，HDMI，后者的图象质量最好。

取决于「Monitor Out」设置，AV 放大机可以在视频格式之间进行向上或向下转化，通常决定视频信号是否向上转化通过色差视频输出或者 HDMI 输出。

为获得最佳视频效果， THX 推荐视频信号不进行向上转换直接通过系统（例如，色差视频输入直接传递到色差视频输出）。也建议您将「Immediate Display」优先权设置为「Off」（参见 105 页），将「Picture Adjust」设置为默认（参见 100 页），将「Resolution」设置为「Through」（参见 51 页）。

■ 「Monitor Out」设置为「HDMI Main」或「HDMI Sub」

「Monitor Out」设置为「HDMI Main」或「HDMI Sub」时（参见 48 页），视频输入信号如图进行传输，复合视频，S-Video 和份量视频源全部向上转化传输到相应的

HDMI 输出接口。如果您将 AV 放大机连接的 HDMI OUT MAIN 或 HDMI OUT SUB 连接到电视，请使用相应的「HDMI Main」或「HDMI Sub」设置。

复合视频，S-Video 和色差视频信号输出按照各自信号格式传输。

Cs-30

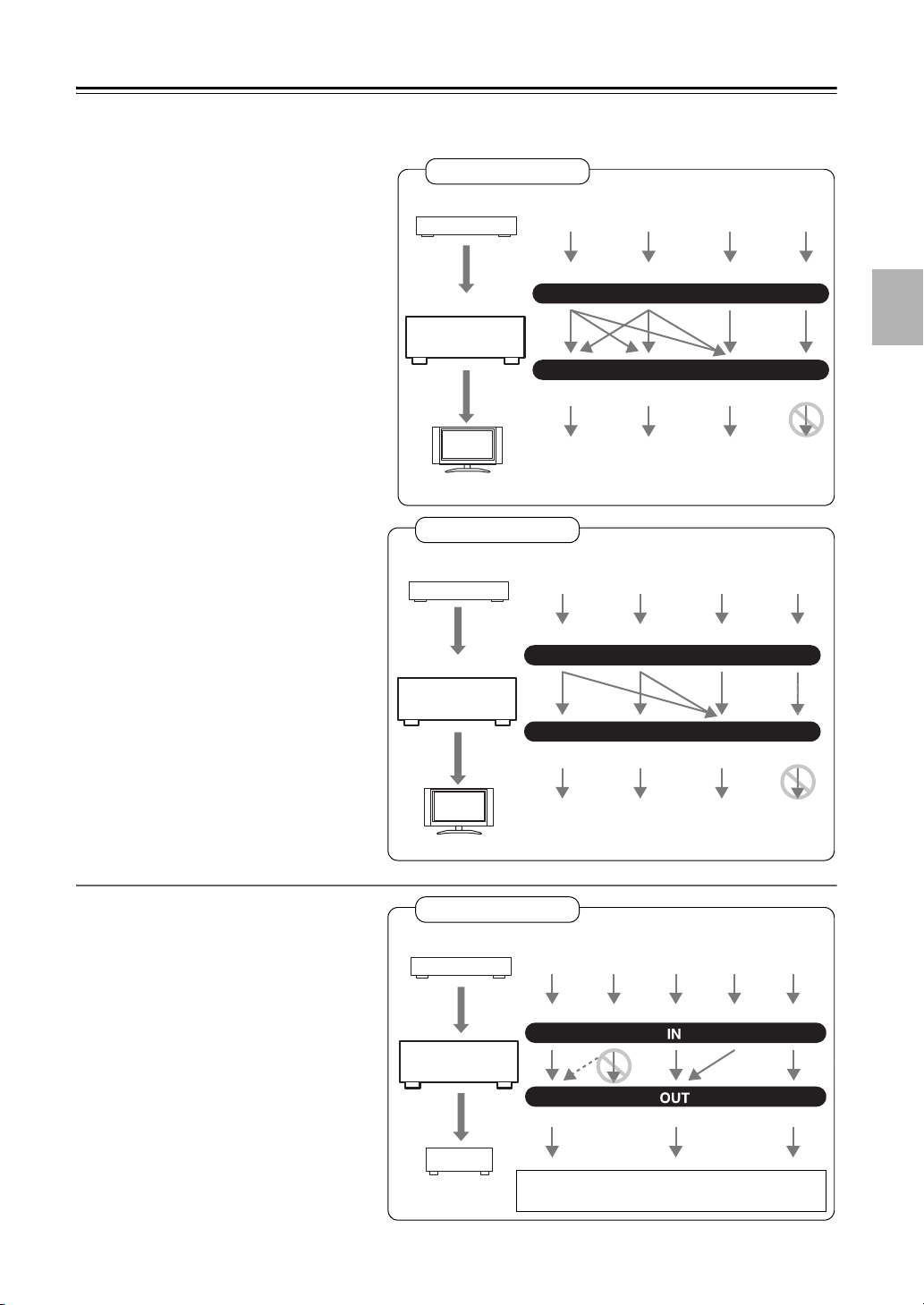

视频信号传递示意图

DVD 播放机等

AV 放大机

电视 / 投影仪等

复合

S-Video

MONITOR OUT

S-Video

色差

HDMI

连接 AV 放大机 -

续

■ 「Monitor Out」设置为「Analog」

将「Monitor Out」设置为「Analog」（参见 48 页），视频输入信号按照图示流程传

输，复合视频和 S-Video 输入源上转换为色差视频输出。如果将 AV 放大机的

COMPONENT VIDEO OUT 接口连接到电视上，请使用此配置。

复合视频上转换为 S-Video，S-Video 下转换为复合视频。注意这些转换只适用于 MON-

ITOR OUT V 和 S 输出接口，不适用于 VCR/DVR OUT V 和 S 输出接口。

复合视频，S-Video 和色差视频分别按照原始输入状态将各自的信号传递。「Monitor Out」输出「Resolution（解析度）」设置为「Through（通畅）」时（参见 51 页），信号流也可以按照设置传输。

视频信号传递示意图

DVD 播放机等

AV 放大机

电视 / 投影仪等

复合

S-Video

MONITOR OUT

S-Video

色差

HDMI

视频信号流和 Resolution （解析度）设置

「Monitor Out」设置为「Analog」时（参见 48 页），如果「Monitor Out」「Resolution（显示器输出解析度）」设置为除了通畅以外的「Through（任何）」配置（参见 51 页），视频信号流如图显示传递复合视频和 S-Video 源向上转化为色差视频输出。

复合视频，S-Video 和色差视频输出将各自的模拟信号输出。HDMI 输入信号不会被输出。

音频连接模式

连接到本系列产品的音频设备可以使用如下连接模式：模拟，光纤，同轴，多信号或 HDMI。

一旦选择了一种连接模式，请记住 AV 放大机无法在不同模式间转换。

选择连接模式时，请记住 AV 放大机不能将数字输入信号转换到模拟线路输出。例如，连接到光纤或同轴输入接口的音频信号不能由模拟的 TAPE OUT 接口输出。

视频信号传递示意图

DVD 播放机等

AV 放大机

电视 / 投影仪等

音频信号传递示意图

DVD 播放机等

AV 放大机

复合

S-Video

MONITOR OUT

S-Video

光纤

色差

HDMI

同轴模拟模拟多信号

MD 录音机等

光纤

*1 取决于「Audio TV Out」设置（参见 107 页）。 *2 只输出左右前置声道。

HDMI

Cs-31

连接 AV 放大机 -

续

连接电视或投影仪

HDMI 连接信息，请参见第 38 页上的「使用 HDMI 连接设备」。

第 1 步∶视频连接

选择与电视匹配的视频连接类型（，或），然后进行连接。

第 2 步∶音频连接

选择与电视匹配的音频连接类型（，或），然后进行连接。

A B C

a b c

• 使用连接，您可以一边收听并录制电视节目，一边在 Zone 2 或 Zone 3 聆听曲目。

• 如要欣赏Dolby Digital和DTS聆听模式，使用或类型连接（使用和类型连接或和类型连

b c a b a c

接进行录音或一边在 Zone 2 或 Zone 3 聆听曲目。）

连接

AV 放大机

信号流

COMPONENT VIDEO MONITOR OUT

MONITOR OUT S

MONITOR OUT V

GAME/TV IN L/R ⇐

DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐

⇒

色差视频输入

S-VIDEO 输入

复合视频输入

模拟音频 L/R 输出

数字同轴输出

数字光纤输出

Cs-32

接上两者之一

连接必须指定（参见 55 页）

暗示

如果您的电视没有音频输出，将 VCR，有线或卫星接收机的音频输出接口连接到 AV 放大机上，使用这些设备的调谐器通过 AV 放大机收听电视节目（参见 35 页和 37 页）。

OUT

OPTICAL

OUT

YCOAXIAL

R S VIDEO

COMPONENT VIDEO IN

电视 /

投影仪等

AUDIO

OUT

VIDEO

连接 AV 放大机 -

续

连接 DVD 播放机

第 1 步∶视频连接

选择与 DVD 播放机匹配的视频连接类型（，或），然后进行连接。使用连接，必须使用同样的连接方式将 AV 放大机连接到电视上。

第 2 步∶音频连接

选择与 DVD 播放机匹配的音频连接类型（，或），然后进行连接。

A B C

a b c

• 通过连接，您可以一边聆听并录制 DVD 上的音频，一边在 Zone 2 或 Zone 3 聆听曲目。

• 要欣赏Dolby Digital和DTS聆听模式，使用或类型连接（使用和类型连接或和类型连接

b c a b a c

进行录音或一边在 Zone 2 或 Zone 3 聆听曲目）。

• 若您的 DVD 播放机有主要的左、右输出端和多声道的左、右输出端，请确保使用主要的左、右输出端来进行连接。

连接 AV 放大机

COMPONENT VIDEO IN 1 (DVD) ⇐

DVD S ⇐

DVD V ⇐

DVD FRONT L/R ⇐

DIGITAL COAXIAL IN 1 (DVD) ⇐

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐

信号流

DVD 播放机

色差视频输出

S-VIDEO 输出

复合视频输出

模拟音频 L/R 输出

数字同轴输出数字光纤输出

OPTICAL

OUT

接上两者之一连接必须指定（参见 55 页）

YCOAXIAL

R S VIDEO

COMPONENT VIDEO OUT

AUDIO

OUT

VIDEO

OUT

DVD 播放机

如需使用多声道模拟音频输出接口连接 DVD 播放机或 DVD 音频 / 兼容 SACD 播放机，参见 34 页。

Cs-33

连接 AV 放大机 -

续

连接多声道输入

如果您的 DVD 播放机支持多声道音频格式，如 DVD- 音频或 SACD，并带有多声道模拟音频输出接口，您就可以将其连接到 AV 放大机的多声道 DVD 输入接口上。

使用一根多声道模拟音频连线或几根普通音频连线，将 AV 放大机上的 MULTI ∶ CH FRONT L/R， CENTER，SURR L/R，SURR BACK L/R，和 SUBWOOFER 接口连接到 DVD 播放机上的 7.1 声道模拟音频输出接口。如果您的 DVD 播放机带有 5.1 声道模拟音频输出接口，请不要建立任何连接到 AV 放大机上的 SURR BACK L/R 接口上。

在使用多声道输入前，您必须将其分配给某个输入选择器。参见第 56 页上的「Analog Audio Input 设置」。如需选择多声道输入，参见第 109 页上的「设置音频输入」。如需调节多声道输入的重低音扬声器的敏感度，参见第 107 页上的「Subwoofer Input Sensitivity（重低音输入敏感度）」。

7.1 ch

5.1 ch

FRONT

FRONT CENTER

SUBWOOFER

CENTER SUB

DVD 播放机

SURR

SURR BACK

MULTI CH

LLR

WOOFER

SURROUND

SURR BACK

Cs-34

连接 AV 放大机 -

续

连接影带录放影机或是 DVD 录影机来播放

暗示

使用此连接模式，您可以通过 AV 放大机使用 VCR 或 DVR 的调谐器收听您喜爱的电视节目，此操作适用于无音频输出接口的电视。

第 1 步∶视频连接

选择一个适合您影带录放影机或 DVD 录影机的视频连线方式（、或是）然后开始进行连接。如果利用连接，必须用相同连接类型将 AV 放大机与电视机相连接。

A B C

第 2 步∶音频连接

选择一个适合您影带录放影机或 DVD 录影机的音频连线方式（、或是）然后开始进行连接。

• 透过连线，即使在 Zone2 或 Zone3，您也可以聆听影带录放影机或 DVD 录影机。

• 要欣赏Dolby Digital和 DTS聆听模式，使用或类型连接（使用和类型连接或和类型连接

b c a b a c

a b c

进行录音或一边在 Zone 2 或 Zone 3 聆听曲目）。

连接

AV 放大机

信号流

COMPONENT VIDEO IN 2 ⇐

VCR/DVR IN S ⇐

VCR/DVR IN V ⇐

VCR/DVR IN L/R ⇐

DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐

影带录放影机

或 DVD 录影机

色差视频输出

S-VIDEO 输出

复合视频输出

模拟音频 L/R 输出

数字同轴输出数字光纤输出

连接必须指定

（参见 54 页）

OPTICAL

OUT

接上两者之一连接必须指定（参见 55 页）

OUT

YCOAXIAL

R S VIDEO

COMPONENT VIDEO OUT

AUDIO

OUT

影带录放影机，

DVD 录影机

OUT

VIDEO

OUT

Cs-35

连接 AV 放大机 -

续

连接影带录放影机或是 DV D 录影机来录影

第 1 步∶视频连接

选择一个适合您影带录放影机或 DVD 录影机的视频连线方式（或是）然后开始进行连接。欲录下的视频讯号源必须经由同样的连线接到 AV 放大机。

第 2 步∶音频连接

选择一个适合您影带录放影机或 DVD 录影机的音频连线方式（或）然后开始进行连接。

A B

a b

连接 AV 放大机

VCR/DVR OUT S ⇒

VCR/DVR OUT V ⇒

VCR/DVR OUT L/R ⇒

DIGITAL OPTICAL OUT ⇒

OPTICAL

AUDIO

S VIDEO

信号流

VIDEO

VCR 或 DVD 录音机

S-VIDEO 输入

复合视频输入音频 L/R 输入数字光纤输入

影带录放影机，

DVD 录影机

注意：

• AV 放大机必须要开启以便进行录制。当本机处于待机状态时是无法进行录制的。

• 如果需要直接从电视或其他视频源直接录制节目，不通过 AV 放大机，将电视或其他视频源的输出直接

连接到录制设备 VCR/DVR 的音频和视频的输入接口。详细信息请参见电视或 VCR/DVR 的使用手册。

• 连接到复合视频输入接口的视频信号只能通过VCR/DVR OUT V接口录制。因此，如果您的电视或VCR 连接到了复合视频输入接口，录制节目的 VCR 或 DVR 必须连接到 VCR/DVR OUT V 接口。同样的，连接到 S-Video 输入接口的视频信号只能通过 VCR/DVR OUT S 接口录制。因此，如果您的电视或 VCR 连接到了 S-Video 输入接口，录制节目的 VCR 或 DVR 必须连接到 VCR/DVR OUT S 接口。

Cs-36

连接 AV 放大机 -

续

连接卫星，有线，机顶盒或其他视频输入源

暗示

使用此连接模式，您可以通过 AV 放大机使用卫星或有线接收机收听您喜爱的电视节目，此操作适用于无音频输出接口的电视。

第 1 步∶视频连接

选择与视频输入源匹配的视频连接类型（，或），然后进行连接。如果您使用类型连接，您必须按照同样的连接类型将 AV 放大机连接到电视机。

A B C

第 2 步∶音频连接

选择与视频输入源匹配的音频连接类型（，或），然后进行连接。

• 使用类型连接，您可以聆听并录制视频源上的节目，同时在 Zone 2 或 Zone 3 聆听。

• 要欣赏杜比数字和 DTS 聆听模式，使用或类型连接（使用和类型连接或和类型连接进

a b c

b c

a b a c

行录音或一边在 Zone 2 或 Zone 3 聆听曲目）。

连接 AV 放大机

COMPONENT VIDEO IN 3 ⇐

CBL/SAT IN S ⇐

CBL/SAT IN V ⇐

CBL/SAT IN L/R ⇐

DIGITAL COAXIAL IN 3 (CBL/SAT) ⇐

DIGITAL OPTICAL IN 2 (CD) ⇐

信号流视频输入源

色差视频输出

S-VIDEO 输出

复合视频输出

模拟音频 L/R 输出

数字同轴输出数字光纤输出

OUT

接上两者之一连接必须指定（参见 55 页）

OPTICAL

OUT

YCOAXIAL

R S VIDEO

COMPONENT VIDEO OUT

AUDIO

OUT

卫星，有线，机顶盒等

VIDEO

OUT

BCB

Cs-37

连接 AV 放大机 -

续

使用 HDMI 连接设备

HDMI

简介

专为满足数字电视的需要而设计，HDMI（高解析多媒体界面）是一种新型数字界面用于连接电视，投影仪，DVD 播放机，机顶盒和其他视频设备。至今仍分别需要视频与音频连线连接 AV 设备，但如使用 HDMI，只需要一根连线就可以传载控制信号，数字信号和多达 8 声道的数字音频（双 PCM 声道，多声道数字音频和多声道 PCM）。

HDMI 视频流（即视频信号）与 DVI（Digital Visual Interface）用 HDMI-to-DVI 适配器与 AV 放大机进行连接。（某些电视和显示器可能不带此功能，因此没有画面显示。）

AV 放大机使用 HDCP（高带宽数码内容保护）

AV 放大机的 HDMI 界面基于以下标准： Repeater System，Deep Color，Lip Sync，DTS-HD Master Audio，DTS-HD High Resolution Audio，Dolby

TrueHD ，Dolby Digtal Plus，SA-CD 和 Multichannel PCM

，因此只有兼容 HDCP 的设备才能显示画面。

兼容，因此电视和带 DVI 输入的显示器可

所支持的音频格式

• 双声道线性 PCM（32–192kHz，16/20/24bit）

• 多声道线性 PCM（7.1ch，32–192kHz，16/20/24 位元）

• 数据流（DSD，Dolby Digital，Dolby Digital Plus，Dolby TrueHD，DTS，DTS-HD High Resolution，

DTS-HD Master Audio）

您的 DVD 播放机必须可以输出这些来自 HDMI OUT 接口的信号格式。

版权保护

AV 放大机支持 HDCP（高带宽数码内容保护）*2，一种数字视频信号的版权保护系统。其他通过 HDMI 模式连接到 AV 放大机的设备也必须支持 HDCP。

需单独购买 HDMI 连线（某些设备有随机提供）用于将 AV 放大机的 HDMI OUT MAIN 或 HDMI OUT SUB 接口连接到电视或投影仪的 HDMI IN 接口上。

*1 DVI （数字显示界面）数字显示界面标准由 DDWG*3在 1999 年制订。 *2 HDCP （高带宽数码内容保护）英特尔公司为 HDMI/DVI 开发的视频加密技术。为保护视频内容而设计，需要有兼容 HDCP 的

设备才能显示加密的视频信号。

*3 DDWG （数字显示工作组 Digital Display Working Group）：由特尔，富士通，惠普，IBM， NEC，和 SILICON IMAGE 公司领

导。这个公开性行业团体致力于研究用于高性能个人电脑和数字显示设备的数字连接的行业需求规范。

Cs-38

连接 AV 放大机 -

建立

HDMI

连接

续

步骤 1：

使用 HDMI 缆线来将 AV 放大机的 HDMI 插孔与您 HDMI 兼容的 Blu-ray 播放器 /DVD 播放机、电视、投影机等等相连接。

步骤 2：

在「HDMI Input 设置」参见 52 页中，将 HDMI IN 分配给某个输入选择器。

■ 视频信号

由 HDMI IN 接口接收到的数字视频信号通常由 HDMI MAIN OUT 和 SUB OUT 接口输出接口输出到您的电视上显示。复合视频，S-Video 和色差视频输入源向上转化后由 HDMI 接口输出。更多详细信息参见第 30 页上的「视频连接模式」。

■ 音频信号

由 HDMI IN 接口接收到的数字音频信号通常输出到连接在 AV 放大机的扬声器或耳机上。通常他们不经过由 HDMI 接口输出，除非「Audio TV Out」设置为「On」（参见 107 页）。

暗示

如需要使用电视机的扬声器聆听通过 HDMI IN 接口接收到的音频，将「Audio TV Out」设置「On」（打开）（参见 107 页），将 DVD 播放机的 HDMI 音频输出接口设置为 PCM。

Blu-ray 播放器 /

DVD 播放机

HDMI

OUT

HDMI

电视

HDMI

注意：

• HDMI 视频流与 DVI（Digital Visual Interface，数字视频接口）兼容，因此带 DVI 输入接口的 TV（电视）和显示器可以通过 HDMI-to-DVI 适配器线进行连接。（请注意， DVI 连接只能承载视频，因此您需要为音频建立单独的连接。）但是，通过此类适配器进行的操作不能保证完全可靠。此外，不支持来自 PC 的视频信号。

• 通过 AV 放大机聆听 HDMI 组件时，请将 HDMI 组件设定为可在电视屏幕上观看其视频（在电视机上，请选择与 AV 放大机相连接的 HDMI 组件的输入）。如果电视机的电源关闭或电视机被设为其它输入讯号源，可能会使 AV 放大机不发出声音或被切断声音。

• 「Audio TV Out」设备被设置为「On」时，（参见 107 页），或「TV Control （电视控制）」被「Enable

（启用）」（参见 108 页），您通过电视扬声器接收音频。如果您打开 AV 放大机的音量控制，声音将由

AV 放大机的扬声器输出。如需停止 AV 放大机的扬声器输出声音，更改设置，更改电视的设置或者关闭 AV 放大机的音量控制。

• HDMI 音频信号（采样率、位长等）可能受到所连接的源设备的限制。如果图像不清晰或者通过 HDMI 连接的设备没有声音，请检查其设置。参见所连接组件的使用说明书以了解详细信息。

Cs-39

连接 AV 放大机 -

续

连接游戏机控制器

第 1 步∶视频连接

选择与游戏机控制器匹配的视频连接类型（，或），然后进行连接。如果您使用类型连接，您必须按照同样的连接类型将 AV 放大机连接到电视机。

第 2 步∶音频连接

选择与 DVD 播放机匹配的音频连接类型（，或），然后进行连接。

A B C

a b c

• 使用类型连接，您可以聆听并录制游戏机控制器上的节目，同时在 Zone 2 或 Zone 3 聆听。

• 要欣赏Dolby Digital和DTS聆听模式，使用类型连接（使用和类型连接进行录音或一边在Zone 2

或 Zone 3 聆听曲目）。

连接 AV 放大机

COMPONENT VIDEO IN 3 ⇐

GAME/TV IN S ⇐

GAME/TV IN V ⇐

GAME/TV IN L/R ⇐

DIGITAL OPTICAL IN 1 (GAME/TV) ⇐

信号流游戏机控制器

色差视频输出

S-VIDEO 输出

复合视频输出

模拟音频 L/R 输出

数字同轴输出

BCB

连接必须指定

（

页

Cs-40

参见 54

）

OPTICAL

OUT

YPB

COMPONENT VIDEO OUT

R S VIDEO

AUDIO

OUT

游戏机控制器

OUT

VIDEO

OUT

连接 AV 放大机 -

续

连接摄影机或其它装置

第 1 步∶视频连接

选择与摄象机手柄匹配的视频连接方式（或），并建立连接。

第 2 步∶音频连接

选择与摄象机手柄匹配的音频连接方式（或），并建立连接。

A B

a b

连接 AV 放大机

AUX 2 INPUT S VIDEO ⇐

AUX 2 INPUT VIDEO ⇐

AUX 2 INPUT L-AUDIO-R ⇐

AUX 2 INPUT DIGITAL ⇐

AUX 2 INPUT

S VIDEO

AUX 2 INPUT

DIGITAL

AUX 2 INPUT

AUDIO

AUX 2 INPUT

VIDEO

OUT

AUDIO

OUT

OPTICAL

OUT

S VIDEO

OUT

VIDEO

可携式摄象机等

信号流可携式摄象机等

S-VIDEO 输出

复合视频输出

模拟音频 L/R 输出

数字光纤输出

Cs-41

连接 AV 放大机 -

续

连接 CD 播放机或唱机

■ CD 播放机或内建有唱机前置放大器的唱机（MM）

步骤一：

选择一个与您 CD 播放机匹配的连线（、或是）。使用连线以便使用内建有唱机前置放大器的唱机。

IN 2

(VCR/DVR)

COAXIAL

OUT

AUDI O

OUT

接上两者之一

连接必须指定

（参见 55 页）

COAXIAL

a b c a

OPTICAL

IN 2

(CD)

OPTICAL

OUT

CD 播放机

内建有唱机前置放大器

的唱机（MM）

AUDI O

OUTPUT

• 使用连接，您可以从 CD 播放机上聆听并录制曲目，同时在 Zone 2 或 Zone 3 聆听。

• 如希望进行CD播放机的数字式连接，使用或类型连接（使用和类型或和类型连接进行

b c a b a c

录音或一边在 Zone 2 或 Zone 3 聆听曲目）。

连接 AV 放大机

DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐

DIGITAL OPTICAL IN 2 (CD) ⇐

CD IN L/R ⇐

信号流

CD 或唱机

模拟音频 L/R 输出

数字同轴输出数字光纤输出

■ 无内建唱机前置放大器的唱机（MM）

AV 放大机的 PHONO IN 接口用于连接动磁式（MM）唱头唱盘机。使用模拟音频连线将 AV 放大机的 PHONO IN L/R 接口连接到您的唱盘机上。

注意：

• 如果您的唱盘机有接地线，将其连接到AV 放大机上的 GND 螺丝上。对于某些唱盘机，连接地线可能会造成嗡嗡声。如果出现此类情况，请断开连接。

• 如果您的唱盘机是动圈（MC）类型的唱针，您需要另外购买并连接 MC 顶端放大器或 MC 转换器。将唱盘机与顶端放大器或转换器连接，然后将其连接到 AV 放大机的 PHONO IN L/R 接口上。

• 您也可使用唱盘机均衡器将唱盘机与 MC（动圈式）唱针连接。此使请参阅唱机均衡器的使用手册获得详细信息。

PHONO

AUDIO

OUTPUT

Cs-42

连接 AV 放大机 -

续

连接磁带录音机， CDR，迷你光盘录音机或 DAT （数码）录音机

步骤 1：

选择与录音机相匹配的连接类型（，，或），然后进行连接。

COAXIAL

IN 2

(VCR/DVR)

OPTICAL

IN 2

(CD)

OPTICAL

a b c d

TAPE

连接一个或另一个

• 使用连接，您可以在 Zone 2 或 Zone 3 聆听聆听并录制曲目。

COAXIAL

OUT

OPTICAL

OUT

OPTICAL

• 为播放而需要建立录音机的数字式连接时，使用和类连接或和类连接。

• 如需要连接数字式录音机录制节目，使用连接。

连接

DIGITAL COAXIAL IN 2 (VCR/DVR) ⇐

DIGITAL OPTICAL IN 2 (CD) ⇐

AV 放大机

TAPE I N L / R

TAPE O U T L / R

DIGITAL OPTICAL OUT ⇒

AUDIO

a b a c

信号流

⇐ ⇒

AUDIO

OUT

磁带录音机， CDR， MD 等

磁带录音机， CDR， MD 或 DAT 录音机

模拟音频 L/R 输出

模拟音频 L/R 输入

数字同轴输出数字光纤输出数字光纤输入

Cs-43

连接 AV 放大机 -

续

连接有源放大器

如果希望连接功率更强的有源放大器，把 AV 放大机作为前置放大器。您可以将其连接到 PRE OUT 接口上。在此情况下，您应该将所有扬声器和重低音扬声器连接到有源重低音扬声器上，但是，如果您配备了有源重低音扬声器，将其连接到 AV 放大机的 PRE OUT SUBWOOFER 接口。

FRONT CENTER SURR

参见第 22 页上的「连接有源重低音扬声器」

SUBWOOFER

FRONT CENTER SURR

1. 左前置扬声器

2. 中置扬声器

3. 右前置扬声器

4. 左环绕扬声器

SUBWOOFER

5. 右环绕扬声器

6. 左后环绕扬声器

已通电的低音扬声器

7. 右后环绕扬声器

有源放大器

2 3 4 5 6 71

连接调谐器

使用模拟音频连线将 AV 放大机的 TUNER IN L/R 接口连接到您的调谐器上。

SURR BACK

PRE OUT

SURR BACK

AUDIO

OUTPUT

调谐器

• 使用此连接，您可以从调谐器上聆听并录制曲目，同时在 Zone 2 或 Zone 3 聆听。

Cs-44

连接 AV 放大机 -

连接 RI 基座

续

并非所有的 iPod 都能输出视频。关于哪些 iPod 型号受 RI Dock 支持的信息，参见

RI Dock 的使用说明书。

■ 如果您的 iPod 支持视频∶

将 RI 基座的音频输出接口连接到 AV 放大机的 AUX 1 I N L/R 接口，将视频输出接口连接到 AV

放大机的 AU X 1 IN V 接口。

（如图显示 Onkyo DS-A2 连接范例。）

■ 如果您有 Onkyo DS-A1 RI 基座

• 将其视频输出接口连接到 AV 放大机的 AUX 1 接口。

■ 如果您的 iPod 不支持视频∶

将 RI 基座的音频输出接口连接到 AV 放大机的 AUX 1 I N L/ R 接口。

（如图显示 Onkyo DS-A2 连接范例。）

注意：

• 用 u 缆线将 RI Dock 连接到 AV 放大机（参见 46 页）。

• 将 RI 机座的模式转换为「HDD」或「HDD/DOCK」。

• 将 AV 放大机的输入显示设置为「DOCK」（参见 59 页）。

• 用 AV 放大机遥控器上的 [CD] （TX-NA906）或 [DOCK] （TX-SA876）按钮把遥控模式改变为

「DOCK （基座）」，您就可以在 RI Dock 上操作 iPod （参见 18 页）。

如果不能操作，则需要您输入适当的遥控代码（参见 126 页）。参阅 RI 基座的使用手册。

Cs-45

连接 AV 放大机 -

续

连接 Onkyo u （远程交互）视听设备

步骤 1：确认 Onkyo 设备也使用模拟音频连线（RCA）连接到 AV 放大机上。步骤 2：建立 u 连接（参见下面的图示）。步骤 3：如果正在使用 MD，CDR 或 RI DOCK 设备，请更改输入显示（参见 59 页）。

使用 u（远程交互）模式，您可以使用如下特有 u 功能。

自动开机 / 待机

当您开用通过 u 连接的视听设备开始播放时，如果 AV 放大机处于待机状态，它将自动开机并选择视听设备作为输入资源。同样，当 AV 放大机处于待机状态时，所有通过 u 连接的设备也会进入待机状态。如果设备的电源线与 AV 放大机的交流插座（AC OUTLET）相连，则该功能不起作用。

指向改变

当通过 u 连接的视听设备开始播放时，AV 放大机 AV 视听设备作为输入资源。如果 DV D 播放机连接到 AV 放大机的多声道输入接口，必须按下 [AUDIO SEL] 键（参见 69 页）才能收听所有声道，因为指向改变 u 功能选择只在 DVD IN L/R 接口。

遥控功能

您可以使用 AV 放大机的遥控器控制兼容 u 模式的 Onkyo 设备（参见 127 页）。您必须先输入合适的遥控代码。并记住将遥控器对准 AV 放大机而不是其他设备。

注意：

• u连线只能用于u连接模式。所有的Onkyo 播放机都随机提供（DVD，CD 等）u 连线。

• 一些视听设备有两个 u 插孔，您可以选择任何一个插孔与 AV 放大机连接。另外一个插孔用于连接其它可兼容 u 配置的视听设备。

• 只能将Onkyo 设备连接到u 接口。如果与其他制造商的视听设备连接会发生故障。

• 有些视听设备可能不支持所有的 u 功能。请参照随机附带的用户手册。

• Zone 2和Zone 3打开时，自动电源打开/待机以及 Direct Change（指向改变）u 模式功能不起作用。

REMOTE CONTROL

例如：CD 播放机

例如：DVD 播放机

ANALOG

AUDIO OUT

FRONT

DVD

ANALOG

AUDIO OUT

连接电源线

• 在连接电源线之前，请连接所有的扬声器和 AV 设备。

• 将电源线连接到 AV 放大机的 AC INLET 接口上。

• 将 AV 放大机的电源线连接到适合的墙壁插座上。

• 开放 AV 放大机时会造成暂时电源中断，可能会对相同线路上的其他电器造成干扰。如果出现此问题，

将 AV 放大机连接在不同的分支线路上。

Cs-46

开放 AV 放大机

遥控

ON/STANDBY

STANDBY 指示器

POWER

开放并设置为待机

STANDBY

RECEIVER

ON STANDBY

DVD

123

GAME/TV

AUX1 AUX

456

TUNER

TAPE

789

NET/USB

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

DVD

VCR

CDR/MD/DOCK

CABLE

SAT

DIMMER

CBL/SATVCR/DVR

D. TUN

CLEAR

NET/USB

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

将 [POWER] 开关设置到 ON [ ] 位置。

AV 放大机产品进入待机状态，STANDBY（待机）指示灯亮。

AV 放大机

或

在 AV 放大机上，按下 [ON/STANDBY] 键。

器

在遥控器上，按下 [RECEIVER] REMOTE MODE 键，接著按下 [ON] 键。

AV 放大机开放，显示屏亮起，STANDBY 指示器熄灭。再次按下遥控动设备器上的 [ON] 键将会开放所有通过 u 模式连接的其他设备。

要关闭 AV 放大机，按下 [ON/STANDBY]（待机 / 开）键或遥控器上的 [STANDBY]（待机）键，将进入待机状态。为避免下次开机时出现突然的高音骚扰，在关机前请将音量调至最低。

要完全关闭 AV 放大机，将 [POWER] 开关设置为 OFF [ ]。

简易步骤顺利操作

为确保操作顺利，下面的几个简易步骤可帮助您在首次使用设备前，配置 AV 放大机。这些设备只需要操作一次。

■ 进行自动扬声器设置—这是必要的操作步骤！

参见第 60 页上的「自动扬声器设置（Audyssey MultEQ XT）」。

■ 您是否将电视连接到 HDMI OUT 接口或 COMPONENT VIDEO MONITOR OUT 接口 ?

如果已经连接，参见第 51 页上的「Monitor Out 设置」。

■ 您是否将设备连接到 HDMI 输入接口，色差视频输入接口，或数字音频输入接口？

如果已进行上述连接，请分别参见第 52 页上的「视频输入」，第 54 页上的「Component Video Setup（色差视频设定）」或第 55 页上的「Digital Audio Input 设置」的内容。

■ 您是否已经连接 Onkyo MD 录音机， CD 录音机或 RI 机座？

如果已经连接，参见第 59 页上的「更改输入显示」。

HDMI

OUT IN

COAXIAL

OPTICAL

TAPE

MD 录音机， CD 录音机， RI 机座

Cs-47

首次设置

本章说明了在使用 AV 放大机之前必须进行的设置。

视频设定

在「Monitor Out」设置，您可以选择是否通过 HDMI OUT 进行视频输入源的影像输出，以及是否

通过 HDMI OUT 或类比输出接口进行屏幕设置菜单输出。

1, 2

如将电视机与 COMPONENT VIDEO MONITOR OUT 相连接，请将「Monitor Out」设定设为

「Analog」，以显示屏幕设置菜单，上转换 *

Composite Video 和 S-Video 讯号源并由 COMPONENT VIDEO MONITOR OUT 输出。

复合视频线 , S-Video

OUT

复合视频线 , S-Video

色差视频

按下 [HDMI OUT] 键。

显示当前设置。

反覆按下 [HDMI OUT] 键选择∶ Analog:

如果您的电视连接到

COMPONENT VIDEO MONITOR OUT， S MONITOR

OUT 或 V MONITOR OUT 接

口，选择此配置。

HDMI Main:

如果您的电视连接到 HDMI OUT MAIN，选择此项。

HDMI Sub:

如果您的电视连接到 HDMI OUT SUB，选择此项。

注意：

选择了「HDMI Main」或「HDMI Sub」后，屏幕设置菜单只能由 HDMI 接口输出。如果您没有使用

HDMI 输出接口，而错误选择了「HDMI Main」或「HDMI Sub」，菜单将消失，按下 AV 放大机上的

[HDMI OUT] 键，出现 HDMI Monitor:「 Analog」信息显示。

如将电视机与 HDMI OUT MAIN 或 HDMI OUT SUB 相连接，请将「Monitor Out」设定设为

「HDMI Main」或「HDMI Sub」，以显示屏幕设置

菜单，上转换 * 复合视频线、S-Video 和色差视频讯号源并由 HDMI OUT MAIN 或 HDMI OUT SUB 输出。仅在 HDMI OUT MAIN 或 HDMI OUT SUB 上显示屏幕设置。

复合视频线、S-Video、

色差视频

OUT

复合视频线、 S-Video、

色差视频

您可以设定 COMPONENT VIDEO MONITOR OUT 接口和 HDMI OUT MAIN 或 HDMI OUT SUB 接口的输出解析度，并且 AV 放大机向上转化图象解析度，达到电视可以支持的必要的解析度配置。（参见 100 页）

HDMI

Cs-48

注意：

参见 30 页显示关于「Monitor Out」和

「Resolution」（参见 51 页， 52 页）设置如何通过

AV 放大机影响视频信号流的表格。

首次设置 -

续

在本使用手册中，屏幕菜单的图示或菜单说明和使用手册中的语言相同。屏幕菜单默认语言设置为英语。如果您的使用手册中的语言不是英语，请首先按照以下指示更改语言。

选择屏幕设置菜单的语言

此设置用于确定屏幕设置菜单的语言设置。您可以选择：English （英语）， German （德语）， French

（法语）， Spanish （西班牙语）， Italian （意大利

语）， Dutch （荷兰语）， Swedish （瑞典语）或 Japanese （日语）。

请按下 [RECEIVER （接收器） ] 按钮，然后再按下 [SETUP （设定） ] 按钮。

萤幕上会出现主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 按钮来选择「6. Miscellaneous」，接著按下 [ENTER （输入） ]。

出现「Miscellaneous」菜单。

6. Miscellaneous

1. Volume Setup

2. OSD Setup

使用上、下 [q]/[w] 按钮选择

「Language」，接著使用左、右

[e]/[r] 按钮来选择以下： English, German, French, Spanish, Italian, Dutch, Swedish, Japanese

按下 [SETUP （设定） ] 按钮。

设定菜单将关闭。

ENTER

RETURN

MOVE ENTER RETURN

SETUP

使用上、下 [q]/[w] 按钮来选择

「2. OSD Setup」，接著按下

[ENTER （输入） ]。

出现「OSD Setup」菜单。

6–2. OSD Setup Immediate Display Monitor Type Display Position TV Format Language

MOVE VALUE RETURN

RETURN

16 : 9

Bottom

Auto

English

SETUP

EXIT

Cs-49

首次设置 -

INPUT SELECTOR

续

MACRO

123

REMOTE MODE

DVD

VCR

CABLE

SAT

DIMMER

DISC

ALBUM

DISPLAY MUTING

SP A SP B

CDR/MD/DOCK

ENTER

PLAYLIST

NET/USB

ZONE

RECEIVER

TAPE/AMP

SLEEP

VOL

RANDOMREC

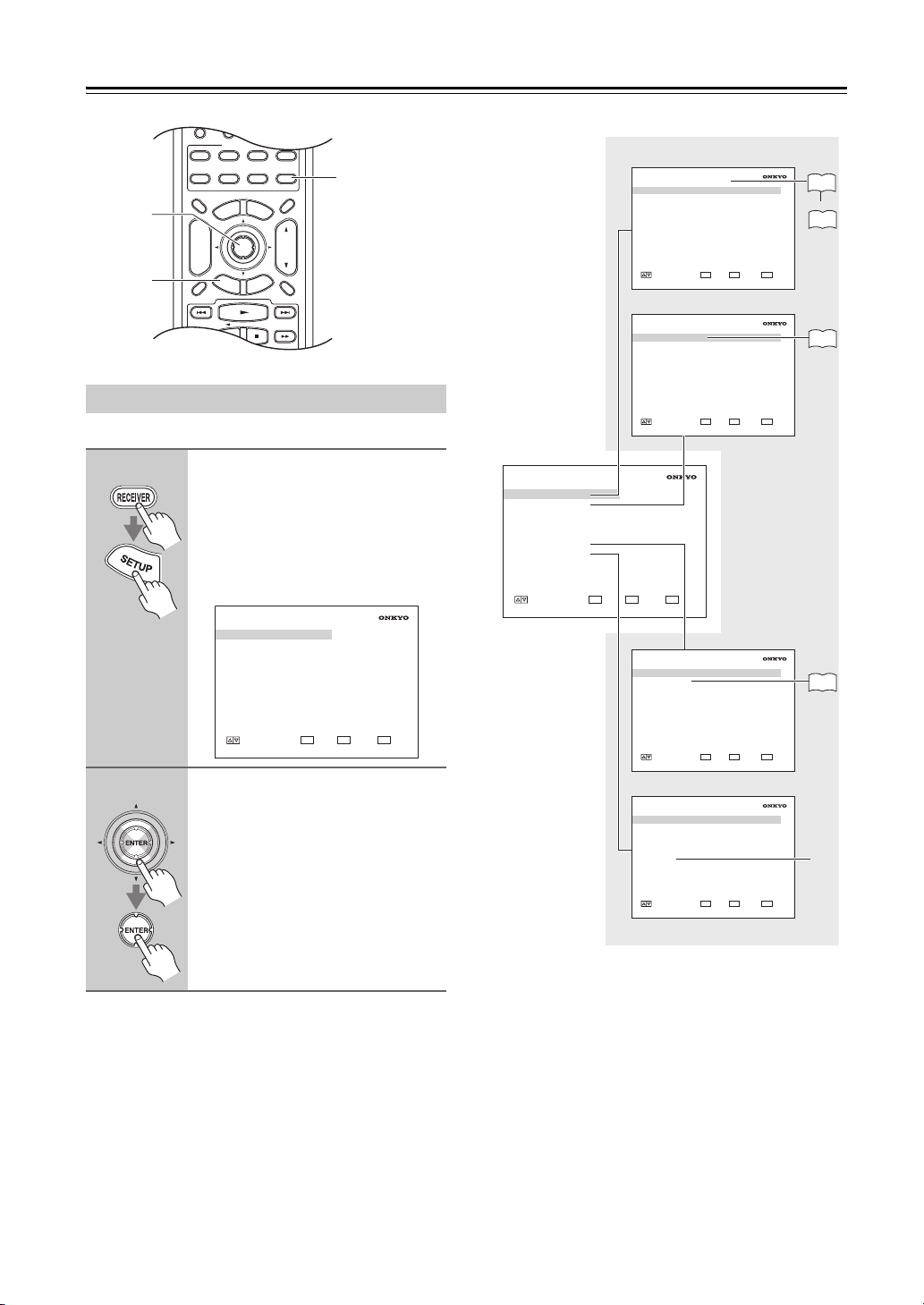

使用屏幕设置菜单

利用屏幕设置菜单进行 AV 放大机的设置。

请按下 [RECEIVER （接收器） ] 按钮，然后再按下 [SETUP （设定） ] 按钮。

萤幕上会出现主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

1. Input/Output Assign

2. Speaker Setup

3. Audio Adjust

4. Source Setup

5. Listening Mode Preset

6. Miscellaneous

7. Hardware Setup

8. Lock Setup

■ 首次设置时的菜单

主菜单

1. Input/Output Assign

2. Speaker Setup

3. Audio Adjust

4. Source Setup

5. Listening Mode Preset

6. Miscellaneous

7. Hardware Setup

8. Lock Setup

MOVE ENTER RETURN

ENTER

子菜单

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

MOVE ENTER RETURN

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

MOVE ENTER RETURN

RETURN

SETUP

EXIT

6. Miscellaneous

1. Volume Setup

2. OSD Setup

ENTER

RETURN

SETUP

p. 51

p. 55

EXIT

p. 57

EXIT

p. 58

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择子菜单，然后按下 [ENTER] 键。

出现子菜单。按下 [SETUP] 键关闭该菜单。按下 [RETURN] 键回到上一菜单。

ENTER

RETURN

MOVE ENTER RETURN

7. Hardware Setup

1. Remote Control

2. Zone2/Zone3

3. Tuner

4. Analog Multich

5. HDMI

6. Network

MOVE ENTER RETURN

* 仅限 TX-NA906

SETUP

EXIT

Cs-50

首次设置 -

续

Monitor Out 设置

ON STANDBY

DVD

123

GAME/TV

456

TAPE

789

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

123

DVD

DIMMER

2, 3

1, 6

DISC

ALBUM

PREV CH

DISPLAY MUTING

REC

STEREO

REPEAT

如果您将电视连接到 COMPONENT VIDEO MONITOR OUT 接口，「Monitor Out」设置配置为「Analog」，即会出现屏幕设置菜单，复合视频和 S-Video 源向上转化，并由 COMPONENT VIDEO MONITOR OUT 接口输出。

如果您将电视连接到 HDMI OUT MAIN 或 HDMI OUT SUB，将「Monitor Out」设置为「HDMI Main」或「HDMI Sub」，屏幕设置菜单将显示，复合视频，S-Video，和色差视频源上转化并由 HDMI OUT MAIN 或 HDMI OUT SUB 接口。

您可以设定 COMPONENT VIDEO MONITOR OUT 接口和 HDMI 接口的输出解析度，并且 AV 放大机向上转化图象解析度，达到电视可以支持的必要的解析度配置。

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

CBL/SATVCR/DVR

AUX1 AUX

TUNER

NET/USB

D. TUN

CLEAR

MACRO

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

CABLE

SAT

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

SURR

SUBTITLE

AUDIO

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

VOL

RANDOM

PLAY MODE

SLEEP

2–

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

使用上、下 [q]/[w] 键选择「1. Monitor Out」，然后按下 [ENTER] 键。

出现「Monitor Out」菜单。

1–1. Monitor Out

Monitor Out

Resolution Brightness Contrast Hue Saturation

MOVE VALUE RETURN

RETURN

Analog

Through

0 0 0

SETUP

EXIT

使用上、下 [q]/[w] 键选择「Monitor Out」，然后使用左、右

[e]/[r] 键选择： Analog:

如果您的电视连接到

COMPONENT VIDEO MONITOR OUT， S MONITOR

OUT 或 V MONITOR OUT 接

口，选择此配置。

HDMI Main:

如果您的电视连接到 HDMI OUT MAIN，选择此项。

HDMI Sub:

如果您的电视连接到 HDMI OUT SUB，选择此项。

注意：

选择了「HDMI Main」或「HDMI Sub」后，屏幕设置菜单只能由 HDMI 接口输出。如果您没有使用

HDMI 输出接口，而错误选择了「HDMI Main」或「HDMI Sub」，菜单将消失，按下 AV 放大机上的 [HDMI OUT] 键，出现 HDMI 「Monitor Out: Analog」信息显示。

Cs-51

首次设置 -

续

使用上、下 [q]/[w] 键选择「Resolution」，然后使用左、右

[e]/[r] 键选择： Through ∶选择此项，视频信号按

照同样的解析度通过 AV 放大机传输，没有任何转换。

Auto ∶ 选择此项， AV 放大机

将自动将视频信号的解析度转化为电视支持的格式（「Monitor Out」设置为「Analog」时，此设置不可用）。

480p ∶对于480p 输出和必要的

视频转化，可以选择此项。

720p ∶ 对于必要的 720p 输出和

视频转换，请选择此项。

1080i ∶ 对于必要的 1080i 输出

和视频转换，请选择此项。

1080p ∶ 对于必要的 1080p 输出

和视频转换，请选择此项。（「Monitor Out」设置为「Analog」时，此设置不可用。）

Source ∶

按下 [SETUP] 键。

设置关闭。

输出将会符合在

输入源）内部通过

（

lution （解晰度等级： Adjust （

（

源）成为可能。

解晰度）设置的

设置各个

4-4.

图像调节）。

Source （

Source

Reso-


输入

）

视频输入

HDMI Input

如果连接视频设备到 HDMI IN 接口，您必须将该接口分配给某个输入选择器。例如，如果您将

DVD 播放机连接到 HDMI IN 1，您就必须将 HDMI IN 1 分配给 DVD 输入选择器。

默认情况下，没有 HDMI 输入设置分配。如果您使用 HDMI 连线将电视连接到 AV 放大机，

您可以设置 AV 放大机，而复合视频，S-Video 和色差视频可以向上转化 * 并由 HDMI 接口输出。您可以通过选择“---”对各个输入选择器进行设置。

复合视频，S-Video，

设置

色差视频

OUT

色差视频

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

HDMI

注意：

• 参阅31页显示关于「Monitor Out」和「Resolution （解析度）」设置如何通过 AV 放大机影响视频信号流的表格。

• 可在AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-52

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

首次设置 -

续

使用上、下 [q]/[w] 键选择「2. HDMI Input」，然后按下 [ENTER] 键。

出现「HDMI Input」菜单。

1–2. HDMI Input DVD VCR/DVR CBL/SAT GAME/TV

AUX1 AUX2

MOVE VALUE RETURN

RETURN

- - -

SETUP

EXIT

使用上、下 [q]/[w] 键选择输入源，然后使用左、右 [e]/[r] 键选择：

HDMI1, HDMI2, HDMI3, HDMI4:

选择连接视频设备的 HDMI IN。

---：

从 HDMI OUT （HDMI 输出）输出复合视频、 S-Video 与色差视频信号源。从 HDMI OUT

（HDMI 输出）来的视频输出讯

号就是在「Component Video

Setup （色差视频设定）」（参见 54 页）当中所设定的讯号。

当 HDMI1 - HDMI4 接口已被分配时，您必须首先将任何未被使用的输入选择器设置成「---」，否则您将无法将 HDMI1 - HDMI4 接口分配到输入选择器。

按下 [SETUP] 键。

设置关闭。

注意：

• 对于复合视频，S-Video 和色差视频向上转化为 HDMI OUT MAIN 或 HDMI OUT SUB 输出，

「Monitor Out」设置必须选择为「HDMI Main」或「HDMI Sub」（参见 51 页），并将 HDMI Input（HDMI 输入）设定设为「---」，更多关于视频信号流和向上转换的信息请参阅 30 页。

• HDMI IN 被分配到此处的输入选择器，对应该选择器的数字音频输入将自动设置为 HDMI IN。参见第 55 页上的「Digital Audio Input 设置」。

• 可在AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-53

首次设置 -

续

Component Video Setup

（色差视频设定）

如果将视频设备连接到 COMPONENT VIDEO IN 上，您必须将该输入分配到某个输入选择器。例如，您将 DVD 播放机连接到 COMPONENT

VIDEO IN 3 上，您就必须将 COMPONENT VIDEO IN 3 分配到 DV D 输入选择器。

默认情况下，DVD 输入选择器被分配到 COMPONENT VIDEO IN 1，所有其他的输入选择器被分配到「---」选项。

输入选择器预设的指定方式

DVD IN 1

VCR/DVR ---

CBL/SAT ---

GAME/TV ---

AUX1 --AUX2 --TAPE - - -

TUNER ---

CD ---

PHONO ---

如果您已经使用色差视频连线将电视连接到AV放大机上，您可以设置AV放大机，而复合视频，和色差视频可以向上转化（*）并由

VIDEO MONITOR OUT

「---」

对各个输入选择器进行设置。

复合视频，S-Video

按下 [RECEIVER] 键，接著按下

接口输出。您可以通过选择

OUT

COMPONENT

色差视频

S-Video

[SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

使用上、下 [q]/[w] 键选择「3. Component Video Input（色差视频）」，然后按下 [ENTER] 键。

出现「Component Video Input」菜单。

1–3. Component Video Input

DVD VCR/DVR CBL/SAT GAME/TV AUX1 AUX2

MOVE VALUE RETURN

使用上、下 [q]/[w] 键选择输入源，

RETURN

IN1

- - -

SETUP

EXIT

然后使用左、右 [e]/[r] 键选择：

IN1：使用连接至

COMPONENT VIDEO IN 1 （色差视频输入 1）

的视频组件。

IN2：使用连接至

COMPONENT VIDEO IN 2 （色差视频输入 2）

的视频组件。

IN3：使用连接至

COMPONENT VIDEO IN 3 （色差视频输入 3）

的视频组件。

---：从 COMPONENT

VIDEO MONITOR OUT 输出 Composite 与

S-Video 信号源。

按下 [SETUP] 键。

设置关闭。

注意：

• 对于复合视频和 S-Video 向上转化到 COMPONENT VIDEO MONITOR OUT 接口，

「Monitor Out」设置必须设置为「Analog」（参见 51 页），并将「Component Video Input（色差视频输入）」设定设为「---」。有关视频讯号流和上转换的详情参见 31 页。

• 可在AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-54

首次设置 -

续

Digital Audio Input 设置

如果要将设备连接到数字输入接口，您需要为该接口指定一个输入源。例如，要将您的 CD 播放机连接到 OPTICAL IN 2 接口，就需要为该接口指定 CD 输入源。以下是预设的指定方式。

输入源预设的指定方式

DVD COAX1

VCR/DVR COAX2

CBL/SAT COAX3

GAME/TV OPT1

AUX1 ---

AUX2

TAPE ---

TUNER ---

CD OPT2

PHONO ---

FRONT （固定设置）

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的电视上选择了合适的外部输入接

口。

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

使用上、下 [q]/[w] 键选择输入源，然后使用左、右 [e]/[r] 键选择：

「

COAX1

」、「

COAX2

」、

COAX3

」、「

OPT1

」、「

OPT2

「「

---

（类比）」。

」或

• 对于复合视频和 S-Video 向上转化到 COMPONENT VIDEO OUT 接口，当在第 52 页上的「HDMI Input 设置」更多关于视频信号流和向上转换的信息。如果您改变了从 HDMI IN 到任何其他输入端

（例如 COAX1 或 COAX2）输入

分配 , 请确认请参见第 60 页上的

「使用 DIGITAL INPUT 键」的设

定，采用同样输入（例如 COAX1 或 COAX2）。

• 「AUX2」仅用于从前面板端子来的数位输入。如果在第 52 页上的

「HDMI Input 设置」中把 HDMI

IN 设置为「AUX2」，可以选择相同的 HDMI IN。

范例：

若您无法将您的

OPTICAL IN 1

DVD

请将「

DVD

播放机连接至

（光纤输入1）插孔，

」设成「

OPT1

」。

当您选择 VCR/DVR 输入选择器时，如果您想要收听连接至 OPTICAL IN 2 （光纤输入 2）插孔组件的音效，请将「VCR/DVR」设成「OPT2」。当您选择果您想要收听连接至

CBL/SAT

输入选择器时，如

COAXIAL IN 1

（同轴输入1）插孔组件的音效，请将

CBL/SAT

「

」设成「

COAX 1

」。

对于不准备指定数位输入插孔的输入选

---

择器，请将其设定为「

（类比）」。

按下 [SETUP] 键。

设置关闭。

使用上、下 [q]/[w] 键选择「4. Digital Audio Input（数字输入）」，然后按下 [ENTER] 键。

出现「Digital Audio Input（数字输入）」菜单。

1–4. Digital Audio Input DVD VCR/DVR CBL/SAT GAME/TV AUX

AUX2

TAPE TUNER CD PHONO

MOVE VALUE RETURN

RETURN

COAX1 COAX2 COAX3

OPT1

- - -

FRONT

- - -

OPT2

- - -

SETUP

EXIT

注意：

• 只有 FRONT 可以被分配到 AUX 2 输入选择器。

• 可在AV 放大机上使用其 [SETUP（设定）]、方向

箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-55

首次设置 -

续

Analog Audio Input 设置

ON STANDBY

DVD

123

GAME/TV

456

TAPE

789

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

123

DVD

DIMMER

2, 3

1, 5

DISC

ALBUM

PREV CH

DISPLAY MUTING

REC

STEREO

REPEAT

PURE A

如果您将设备连接到 AV 放大机的模拟多声道输入接口，您必须给该输入分配一个输入选择器。例如，如果您将 DVD 播放机连接到 MULTI CH 输入接口，您必须将其分配到 DVD 输入选择器。

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。

CBL/SATVCR/DVR

AUX1 AUX

TUNER

NET/USB

D. TUN

CLEAR

MACRO

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

CABLE

SAT

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

SURR

SUBTITLE

AUDIO

DIRECT

THX

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

VOL

RANDOM

PLAY MODE

ALL ST

SLEEP

2–

使用上、下 [q]/[w] 键选择「5. Analog Audio Input」，然后按下 [ENTER] 键。

出现「Analog Audio Input」菜单。

1–5. Analog Audio Input

Multich DVD

RETURN

SETUP

EXIT

VALUE RETURN

使用左、右 [e]/[r] 键选择输入选择器。

您可以将多声道输入分配到以下输入选择器∶「DVD」，「VCR/DVR」，「CBL/SAT」，「GAME/TV」，「AUX1」，「AUX 2」，「TA PE 」，「CD」，或「PHONO」。

按下 [SETUP] 键。

设置关闭。

注意：

• 如需聆听连接到多声道输入的设备，重复按下

[AUDIO SEL] 键选择 Multich（多声道）（参见 109 页）。

• 这些步骤也可以在AV 放大机上，使用其 [SETUP] 键，[ENTER] 键和箭头指示键进行设置。

Cs-56

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

首次设置 -

续

Speaker Settings

AUX1 AUX

REMOTE MODE

VCR

CDR/MD/DOCK

SAT

ENTER

PLAYLIST

D. TUN

CLEAR

NET/USB

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

VOL

RANDOM

SLEEP

2–

GAME/TV

如需更改此设置，必须再次运行自动扬声器设置（参见 60 页）。

2, 3

1, 7

456

TUNER

TAPE

789

NET/USB

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

DVD

CABLE

DIMMER

DISC

ALBUM

DISPLAY MUTING

REC

如果所连接的扬声器阻抗大于 4 欧姆而小于 6 欧姆，将最小阻抗值设置为「4 ohms」。要使用放大或桥接时，您必须更改扬声器类型设

置。更多连接信息，参见 25 页～ 28 页。

注意：

• 使用桥接时，AV 放大机可以在主聆听驱动 5.1 声道扬声器。

• 使用双功放时，AV 放大机可以在主聆听驱动 5.1 声道扬声器。

• 在您更改设置前，请将音量关小。

此处显示的屏幕设置菜单可能与您在电视上看到的稍有不同。

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按下 [ENTER] 键。

出现「Speaker Setup」菜单。

使用上、下 [q]/[w] 键选择「1. Speaker Settings」，然后按下 [ENTER] 键。

出现「Speaker Settings」菜单。

2–1. Speaker Settings Speaker impedance Speaker Type Front(Speaker A) Front(Speaker B)

MOVE VALUE RETURN

RETURN

6ohms

Normal

Not Use

SETUP

EXIT

使用上、下 [q]/[w] 键选择「Speaker impedance」，然后使用左、右 [e]/[r] 键选择：

4ohms：如果所连接的扬声器阻

抗为 4 欧姆以上，但小于 6 欧姆，选择此项。

6ohms：如果所有扬声器的阻抗

在 6 –16 欧姆之间，请选择此项。

使用上、下 [q]/[w] 键选择「Front(Speaker A)」，然后使用左、右 [e]/[r] 键选择：

Normal （普通）∶

如果您按照普通模式连接前置扬声器 A，请选择此项。

Bi-Amp （双功放）∶

如果您按照双功放模式连接前置扬声器 A，请选择此项。

BTL （桥接）∶

如果您按照桥接模式连接前置扬声器 A，请选择此项。显示屏幕上出现 BTL 指示。

注意：

如果「 Front(Speaker B)」设置为「Bi-Amp」或「BTL」，就无法选择「Bi-Amp」和「BTL」。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

Cs-57

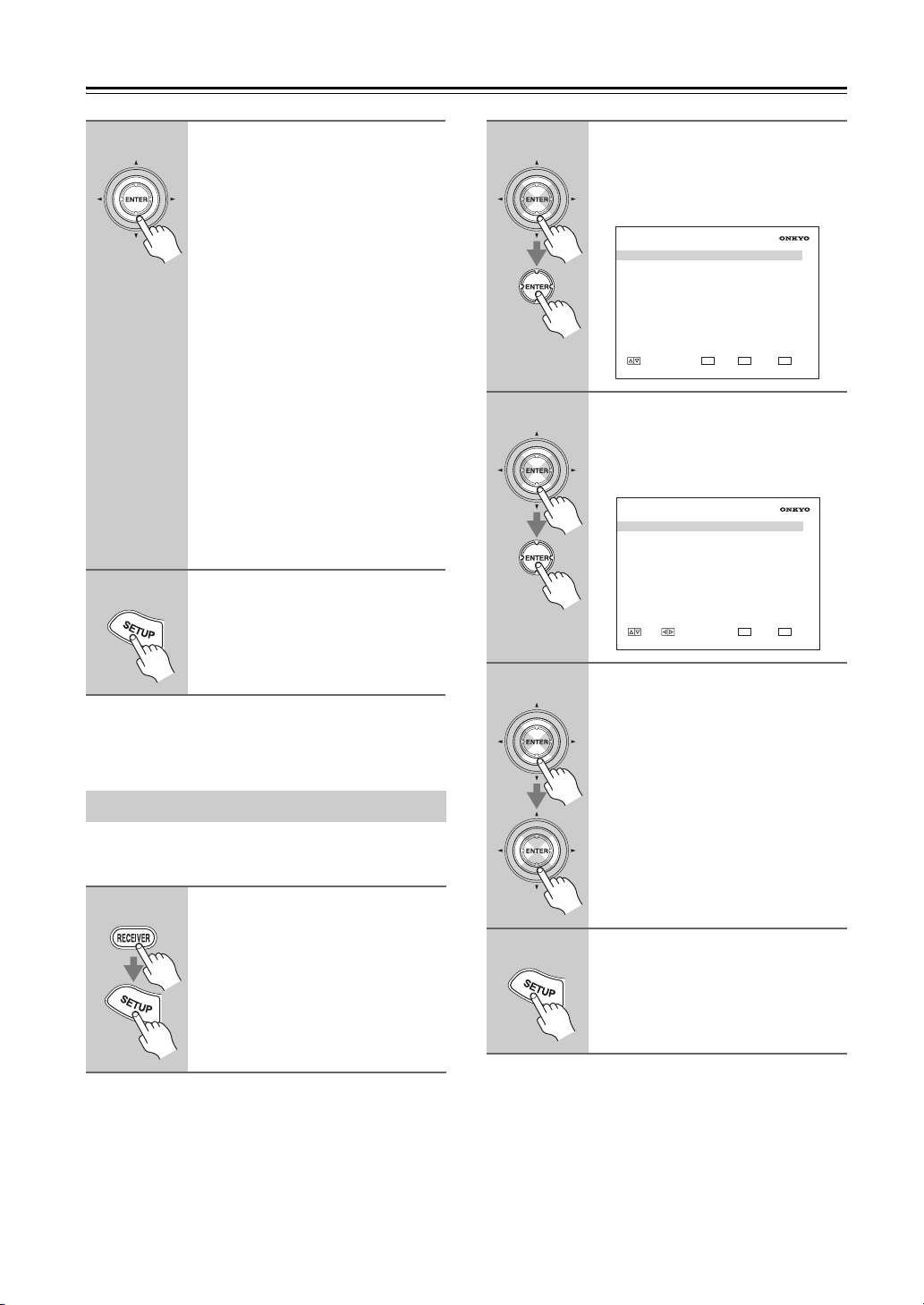

首次设置 -

续

使用上、下 [q]/[w] 键选择「Front(Speaker B)」，然后使用左、右 [e]/[r] 键选择：

Not Use:

如果没有使用扬声器 B，请选择此项。

Normal （普通）∶

如果您按照普通模式连接前置扬声器 B，请选择此项。

Bi-Amp （双功放）∶

如果您按照双功放模式连接前置扬声器 B，请选择此项。

BTL （桥接）∶

如果您按照桥接模式连接前置扬声器 B，请选择此项。显示屏幕上出现「BTL」指示。

注意：

如果「 Front(Speaker A)」设置为「Bi-Amp」或「BTL」，就无法选择「Bi-Amp」和「BTL」。

按下 [SETUP] 键。

设置关闭。

使用上、下 [q]/[w] 键选择「6. Miscellaneous」，然后按下 [ENTER] 键。

出现「Miscellaneous」菜单。

6. Miscellaneous

1. Volume Setup

2. OSD Setup

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择「2. OSD Setup」，然后按下 [ENTER] 键。

出现「OSD Setup」菜单。

6–2. OSD Setup Immediate Display Monitor Type Display Position TV Format Language

MOVE VALUE RETURN

RETURN

16 : 9

Bottom

Auto

English

SETUP

EXIT

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

TV Format （电视格式）设置

如希望屏幕设置菜单能正确显示，您需要设定所使用区域的电视系统。

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「TV Format（电视格式）」，然后使用左、右 [e]/[r] 键选择：

Auto：选择此项将自动从视频

输入信号检测电视系统。

NTSC：如果您所在地区的电视

系统为 NTSC，可选择此项。

PA L：如果您所在地区的电视

系统为 PA L ，可选择此项。

按下 [SETUP] 键。

设置关闭。

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-58

首次设置 -

续

更改输入显示

如果您连接了带 u 模式的 Onkyo 迷你碟片录音机，CD 录音机或 RI 基座到 TAPE IN/OUT 接口，或将 RI 基座连接到 AUX 1 接口，如希望 u 正常工作，您必须更改此设置。

此设置只能在 AV 放大机上更改。

1, 2 1, 2

或

( 约 3 秒钟 )

或

( 约 3 秒钟 )

注意：

DOCK 可在 TA P E 输入选择器中选择，也可以在 AUX 1 输入选择器中选择，但是不能同时被选中。

按下 [TAPE] 或 [AUX 1] 输入选择键，显示器上出现「TAPE」或「AUX1」。

按下 [TAPE] 或 [AUX 1] 输入选择键（持续大约 3 秒钟），用于设置显示。

重复此步骤来选择 MD，CDR 或 DOCK。

对于 TA P E 输入选择器，设置按以下顺序更改：

TA PE → MD → CDR

→

DOCK

对于 AU X 1 输入选择器，设置按以下顺序更改：AUX 1 → DOCK

→

Cs-59

首次设置 -

使用

DIGITAL INPUT

可以使用 AV 放大机上的 [DIGITAL INPUT] 键分配输入选择器。

续

键

2, 3

按下您希望分配的输入选择器按键。

按下 [DIGITAL INPUT] 键。

显示当前分配。

重复按下 [DIGITAL INPUT] 键选择一个选项。

在 Digital Input（数字输入）菜单上也有同样可用的选项。参见 55 页上的步骤 4。

自动扬声器设置

（Audyssey MultEQ

使用随机提供的校准麦克风，Audyssey MultEQ XT 自动决定所连接扬声器的数量，其用于低音管理的尺寸，重低音扬声器的最优交叉频率（如果有），和主要聆听位置距离。

然后，Audyssey MultEQ XT 通过捕获倾听区域内的室内噪音在频率和时间阈两方面的问题来消除因室内噪音而导致的失真。从而让每个人都能听到清晰正常的声音。启用 Audyssey MultEQ XT 还使您能够使用 Audyssey Dynamic EQTM可以保持任何音量级别的八度音阶之间的正常平衡。

在使用此功能前，连接并放置所有的扬声器。如果 Audyssey Dynanic EQ 设置为“Enable（启

用）”, 则 Audyssey Dynamic Volume 动态卷TM）可用。

关于 Audyssey Dynamic Volume （Audyssey 动态卷）

Audyssey Dynamic Volume 解决电视节目与商业广告及电影的弱声与强声片段间的音量大幅度变化的问题。Dynamic Volume（动态卷）识别用户的首选音量设置，然后监测节目材料的音量是如何被聆听者在实际时间中领会的，以决定是否有调节需要。优化动态范围的同时，每当有需要时，Dynamic Volume（动态卷）做出必要的快速或逐步调节以保持期望的播放音量水平。Audyssey Dynamic EQ 结合到 Dynamic Vo l u m e 功能以便当自动调节播放音量，并且无论是否在看电影，切换电视频道或由立体声更改至环绕声内容所产生的低音响应，音调平衡，环绕效果及对话清晰度保持不变。

关于 Audyssey Dynamic EQ

考虑到人类知觉与房间音响，Audyssey Dynamic EQ 解决因降低音量导致的声音质量恶化问题。 Dynamic EQ 在任何用户选择的音量设置中即时

的选择正确的频率响应与环绕水平。其结果是尽管音量改变，低音响应、音调平衡与环绕效果均保持不变。Dynamic EQ 将来自输入源水平的信息与室内实际输出声音水平相结合，这是解决响度矫正的先决条件。Audyssey Dynamic EQ 与 Audyssey MultEQ 合作为每位聆听者在任何音量提供均衡的声音。

XT）

（Audyssey

Cs-60

首次设置 -

续

测量点

如需创建所有聆听者都能欣赏的家庭影院环境，

Audyssey MultEQ®可以在聆听区域内多达 8 个点进

行测量。

■ 第一测量位置

此位置是聆听区域内的中心位置，或只有一个聆听者的聆听位置。

■ 2–8 测量位置

这些测量位置是其他聆听位置（即其他聆听者会就坐的位置）。您可以最多测量 8 个位置。

下面的范例显示某些典型的家庭影院座位安排。选择最适合您的安排，启动设置时可以将麦克风放置在相应的位置上。

TV TV TV

TVTVTV

使用

Audyssey MultEQ® XT

2, 11

DVD

GAME/TV

TAPE

PHONO

+10

--/---

DVD

DIMMER

3–10

DISC

ALBUM

PREV CH

DISPLAY MUTING

ON STANDBY

123

456

789

10 11 12

INPUT SELECTOR

123

AUX1 AUX

TUNER

NET/USB

MACRO

REMOTE MODE

VCR

CABLE

SAT

ENTER

CBL/SATVCR/DVR

D. TUN

CLEAR

CDR/MD/DOCK

NET/USB

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

SLEEP

VOL

SETUP MIC

TV TV TV

∶聆听区域

–

∶聆听位置

PLAYLIST

LISTENING MODE

SURR

RANDOM

REC

SP A SP B

STEREO

注意：

• 如果有任何扬声器的阻抗为 4 欧姆，在「Speaker impedance（进行自动扬声器）」设置前，请更改扬声器的阻抗设置（参见 57 页）。

• 如果 AV 放大机以前被设置为静默音状态，静默音功能将被取消。

• 可与扬声器 A 时 , 自动扬声器配置可用。

• 连接使用耳机或选择了扬声器 B 时 , 自动扬声

器配置不可用。

• 完成三个位置的自动扬声器设置大约需要 15 分钟。全部测量时间取决于扬声器的数量和位置而决定。

• 在自动扬声器设置时，严禁断开扬声器设置麦克风，除非您想取消设置。

• 在扬声器自动设置过程中，严禁连接或断开任何扬声器。

Cs-61

首次设置 -

续

此处显示的屏幕设置菜单可能与您在电视上看到的稍有不同。

开放 AV 放大机和所连接电视。

在电视上，选择所连接的 AV 放大机输入。

将扬声器设置麦克风设置在测量点

1 （参见 61 页），并将其连接到

SETUP MIC 接口。

Auto Speaker Setup

Please place microphone at center of listening area at ear height.

注意：

• 在启动Audyssey MultEQ 扬声器设置前，为了欣赏电影，按照您喜欢的类型安排房间并连接扬声器。如果您在自动设置之后对房间进行改变，您需要再次运行自动设置，这是因为房间 EQ 特征可能被改变。

• 在启动自动扬声器设置时，不要站在扬声器与麦克风之间，同时避免任何阻碍物挡住扬声器与麦克风之间的过道，因为这会产生不准确的效果。

• 将麦克风定位在与聆听者坐下时耳部高度齐平的位置上，并使用三脚架使麦克风顶部直接指向天花板。在测量时不要用手握住麦克风，因为这样会产生不准确的效果。

• 使房间尽量保持安静。背景噪声会干扰房间测量。关上窗户，使手机，电视，收音机，空调，萤光，家用器具，调光器或其他设备静音。

• 在测量过程中，您需要将手机关闭或使它远离所有的音频电子设备。因为射频干扰（RFI）可能会干扰测量（即使没有使用手机）。

ENTER

XT自动

按下 [ENTER] 键。

自动扬声器设置开始。

Auto Speaker Setup

Do not unplug Setup Mic. Please keep quiet. Now measuring. . .

当 Audyssey MultEQ

XT 自动扬声

器设置运行时，测试音通过各个扬声器播放。这个过程需要几分钟。在测量过程中请您避免说话或站在扬声器与麦克风之间。

显示扬声器测试结果。

Auto Speaker Setup

Next Retry Cancel

:Yes :No

Speaker Detect Result

ENTER

MOVE

ENTER

「Ye s」表示扬声器被检测到，「No」表示没有检测到扬声器。

如果您同意检测结果，使用上、下 [q]/[w] 键选择「Next（下一

步）」，并按下 [ENTER] 键。

选项有∶

Next （下一步）∶

继续进行下一步操作。

Retry （重试）∶

返回步骤 2，重试。

Cancel （取消）∶

取消自动扬声器设置。

以下屏幕显示。

Auto Speaker Setup

Please place microphone at next position at ear height.

ENTER

将设置麦克风放置在下一个位置（参

见

页），并按下

[ENTER]

键。

测量点 Audyssey MultEQ® XT 执行更多测试。需要等待几分钟。

Cs-62

Auto Speaker Setup

Do not unplug Setup Mic. Please keep quiet. Now measuring. . .

首次设置 -

续

完成后，将设置麦克风放置在下一个位置，重复步骤 5 操作。

在第 3 或第 7 次测量后，屏幕会显示以下信息。

Auto Speaker Setup

Next Finish(Calculate )

Select [Next] to measure the next position, or select [Finish] to calculate the Audyssey MultEQ room EQ solution.

MOVE

ENTER

使用上、下 [q]/[w] 键选择一个选项，然后按 [ENTER] 键。

Next ∶

选择「Next」开始测量下一个测量点。第 8 测量位置完成后，操作自动前进到步骤 8。

Finish(Calculate) （计算）∶

如果您不需要再测量任何聆听位置，并打算开始计算测量结果，请选择此项，前进到步骤 8。

测量完成后，屏幕上出现以下信息。

使用上、下 [q]/[w] 键选择一个选项，然后按下 [ENTER] 键。

Save ∶

保存计算结果，退出自动扬声器设置。

Review SP Config ∶

检查配置扬声器设置，参阅第 65 页上的「检查结果」。

Review SP Distance ∶

检查扬声器距离设置（参见第 65 页上的「检查结果」）。

Review SP Level ∶

检查扬声器音平设置（参见第 65 页上的「检查结果」）。

Cancel ∶

取消扬声器自动设置。

如果你选择「Save（保存）」，结果会被保存，并显示下面的画面。

Auto Speaker Setup

Saving...

Auto Speaker Setup

Calculating...

计算完成后，屏幕上出现以下信息。

Auto Speaker Setup

Save Review SP Config Review SP Distance Review SP Level Cancel

ENTER

MOVE

ENTER

断开麦克风设置。

Auto Speaker Setup

Please, unplug Setup Mic.

注意：

• 扬声器自动设置完成后，「Equalizer Settings （均衡设置）」（91 页）将被设置为「Audyssey」。

• 在操作步骤中您只要断开扬声器设置麦克风的连接，就可以随时取消扬声器自动设置。

Cs-63

首次设置 -

续

错误信息

扬声器自动设置正在进行时，可能会出现以下错误信息。

❑ Ambient noise is too high （周围噪音过高）

Auto Speaker Setup

Retry Cancel

Ambient noise is too high.

MOVE

果背景噪声过高，测量无法正常进行，就会出现此信息。

将噪声源取走，重试。

Retry （重试）：

返回到前一测量点并再次开始设置。

Cancel （取消）：

取消自动扬声器设置。

❑ Speaker Detect Error （扬声器检测错误）

Next Cancel

MOVE

如果没有检测到扬声器，将会出现此信息。「Ye s」表示检测到扬声器。「No」表示没有检测到扬声器。检查您的扬声器连接并重试，或取消自动扬声器设置。

Next Cancel

MOVE

ENTER

Auto Speaker Setup

:Yes

:No

:---

:Error

Speaker Detect Error

ENTER

Auto Speaker Setup

:Yes

:No

:---

:Error

Speaker Detect Error

ENTER

Auto Speaker Setup

Next Cancel

:Yes

:No

:---

:Error

Speaker Detect Error

MOVE

ENTER

右后环绕扬声器被检测到。

Auto Speaker Setup

Next Cancel

:Yes

:---

MOVE

:No

:Error

Speaker Detect Error

ENTER

前左扬声器出现问题。如果重低音扬声器出现三角形警告（），表示重低音扬声器的输出音平过大。

Auto Speaker Setup

Retry Cancel

Speaker Detect Error

MOVE

ENTER

第二次和第三次检测到的扬声器数量与第一次检测到的扬声器数量不一致。

确认没有正确检测的扬声器是否连接正确。

Retry （重试）：

回到步骤 2 重试。

Cancel （取消）：

取消自动扬声器设置。

❑ Writing Error! （写入错误）

Auto Speaker Setup

Retry Cancel

前置扬声器没有被检测到。

Next Cancel

环绕扬声器没有被检测到。

Cs-64

Auto Speaker Setup

:Yes

:---

Speaker Detect Error

MOVE

:No

:Error

ENTER

MOVE

Writing Error!

ENTER

如果无法保存，将出现此信息。

再次尝试存储。如果尝试 2、 3 次后仍然出现此信息， AV 放大机可能有故障。请联系您的 Onkyo 代理商。

Retry （重试）：

回到步骤 2 重试。

Cancel （取消）：

取消自动扬声器设置。

首次设置 -

续

检查结果手动更改扬声器设置

在罕见的情况下，自动扬声器设置的测量可能无法

使用上、下 [q]/[w] 选择需要检查的设置，然后按下 [ENTER] 键。

Auto Speaker Setup

Save Review SP Config Review SP Distance Review SP Level Cancel

ENTER

MOVE

ENTER

选项有∶

Review SP Config （配置扬声器）

检查配置扬声器。

Auto Speaker Setup

Review SP Config

Subwoofer Front Center Surround Surr Back Surr Back Ch

Yes

Full Band

80Hz 100Hz 150Hz

2ch

RETURN

Review SP Distance （扬声器距离）

检查扬声器距离设置。

Auto Speaker Setup

Review SP Distance

Left Center Rightr Surr Right SurrBack Surr Left Subwoofer

15.0ft

7.0ft

15.0ft

RETURN

提供可用的结果。如，房间内可能有很多噪音。如果二次运行扬声器设置仍不成功，您可以进行手动扬声器设置（请参见第 84 ～ 91 页）。

注意：

• 对于THX认证的扬声器，推荐使用80Hz（THX）交叉频率。如果您使用自动扬声器设置，您需要手动将各个通过 THX 认证的扬声器设置为 80Hz （THX）（参见 84 页）。

• 有时因为重低音扬声器的复杂电路以及同房间的交互作用。THX 推荐手动设置重低音扬声器的距离和音量。

使用有源重低音扬声器

如果您在使用有源重低音扬声器，并且扬声器在很低的音量下输出频率很低，它有可能无法被扬声器自动设置检测到。如果出现在「Review SP Configuration」的屏幕上的

「Subwoofer （低音扬声器）」显示为「No」，将重

低音扬声器的音量增加到中点，将交叉频率设置为最高，然后尝试再次运行扬声器自动设置。注意如果音量过高造成声音扭曲，有可能出现检测问题。因此请使用适当的音量。如果重低音扬声器带有低传导过滤转换，将其设置为 Off （关）或 Direct

（直通）。详细信息请参看重低音扬声器的使用说

明手册。

Review SP Level （扬声器音平）

检查扬声器音平设置。

Auto Speaker Setup

Review SP Level

Left Center Rightr Surr Right SurrBack Surr Left Subwoofer

+12.0dB

0.0dB

-12.0dB +3.0dB +4.0dB

-3.0dB

0.0dB

RETURN

按下 [RETURN] 键返回上一显示屏。

Cs-65

基本操作说明

遥控

选择输入讯号源作

[

本节将说明如何选择输入讯号源（即您想聆听或观赏的 AV 组件）的方式。

AV 放大机

使用 AV 放大机的输入选择器键选择输入源。

器

如要使用遥控器选择输入源，按下 [RECEIVER] REMOTE MODE 键，然后使用 INPUT SELECTOR 键选择。

ON STANDBY

DVD

CBL/SATVCR/DVR

123

GAME/TV

456

TAPE

789

PHONO

+10

--/---

INPUT SELECTOR

123

DVD

DIMMER

DISC

ALBUM

PREV CH

DISPLAY MUTING

REC

STEREO

AUX1 AUX

TUNER

NET/USB

D. TUN

CLEAR

10 11 12

MACRO

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

CABLE

SAT

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

SURR

TV CH

TV VOL

TAPE/AMP

RANDOM

INPUT

ZONE

RECEIVER

SLEEP

VOL

Cs-66

AV 放大机

遥控器

要在扬声器 A 和扬声器 B 之间转化，使用遥控

A 和 B 指示器

器上的 [SP A] 和 [SP B] 键（仅限 TXNA906）。

启动源设备播放。

当选择您电视上的 DVD 或其它的视频组件，您需要选择视频输入端，且该输入端系与 COMPONENT VIDEO MONITOR OUT，HDMI OUT MAIN，HDMI OUT SUB 或 MONITOR OUT 接口的视频输入。

在某些 DVD 播放机上，您也许会需要开启数位音频输出功能。

使用 MASTER VOLUME （主音量）控制或遥控器上的 VOL [q]/[w] 按钮来调整音量。

器

范围可设定为

−∞ dB、 −81.5 dB 到 +18.0 dB （相关显示）。

AV 放大机是专门设计给家庭影院娱乐之用。它有宽广的音量范围，并且可以

作精确调整。音量大小可以按绝对值显示。请参见第 104 页上的「Volume Setup」。

选择一种合适的聆听模式，并开始欣赏！

参见第 70 页上的「使用聆听模式」。

基本操作说明 -

续

本章主要介绍任何输入源都可以使用的一些功能。

AUX1 AUX

TV VOL

D. TUN

CLEAR

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

SAT

TAPE/AMP

ENTER

PLAYLIST

RANDOM

SURR

PLAY MODE

SUBTITLE

THX

LEVEL

L NIGHT

VCRVCR DVDDVD HDDHDD

RC-

687

TV CH

ZONE

RECEIVER

SLEEP

VOL

ALL ST

LEVEL

Re-EQ

先按下

[RECEIVER]

键

SLEEP

MUTING

LEVEL – +

DIMMER

DISPLAY

CH SEL

GAME/TV

456

TUNER

TAPE

789

NET/USB

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

MACRO

123

DVD

CABLE

DIMMER

DISC

ALBUM

DISPLAY MUTING

REC

SP A SP B

LISTENING MODE

STEREO

REPEAT

AUDIO

DIRECT

PURE A

TEST TONE

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

调节扬声器音量

聆听某个输入源时，您可以调节各个扬声器的音量。此类调整是暂时性的，当 AV 放大机设定为待机状态时就会被取消。

使用遥控器上的 [CH SEL] 键选择各个扬声器，并使用水平调节

[LEVEL+][LEVEL-] 键调整音量。

各个扬声器的可调节音量在 -12dB 到 +12dB 之间（重低音扬声器为 15dB 到 +12dB 之间）。

注意：

• AV 放大机产品在静音状态下无法使用此项功能。

• 不能调节在「Speaker Config（扬声器配置）」时

被设置为「No」或「None」的扬声器（参见 84 页）。

■ 耳机

连接了耳机时，您可以使用 [LEVEL+] 键在 -12dB 到 +12dB 之间调节各个耳机扬声器的音量（左右）。

[CH SEL]，[LEVEL-]

，

PHONES DIMMER DISPLAY

设置显示亮度

本节内容介绍如何调节显示的亮度。

遥控器

AV 放大机

重复按下遥控器上的 [DIMMER] 键选择：

• 正常亮度 + VOLUME（音量）指示灯亮起

• 正常亮度 + VOLUME（音量）指示灯熄灭

• 弱亮度 + VOLUME（音量）指示灯熄灭

• 较弱亮度 + VOLUME（音量）指示灯熄灭

你也不可以使用 AV 放大机上的

[DIMMER] 按钮来设置此功能。

AV 放大机设置为待机状态时，这些设置将被保

存。

静音控制

您可以暂时将 AV 放大机的输出设为静默音。

按下遥控器上的 [MUTING]（静音）键。

装置将被静音，而 MUTING （静音）指示会在显示屏上闪烁，如下所示。

若要将 AV 放大机装置解除静音，请再次按下 [MUTING （静音） ] 按钮或调节音量。

当

AV 放大机

这些静音功能会被取消。

提示∶

您可以使用「Muting Level（静音水平）」来选择静音输出的多少（参见 104 页）。

被设定成待机模式时，

Cs-67

基本操作说明 -

续

使用睡眠定时器

透过睡眠定时器的使用，您可设定 AV 放大机在指定的时间后自动关闭。

按下 [RECEIVER （接收机） ] 按钮，然后重复按下 [SLEEP （睡眠） ] 按钮来选择所需的睡眠时间。

睡眠时间长度可设定为介于 90 至 10 分钟，以 10 分钟为增减幅度。

当 SLEEP （睡眠）指示在显示屏亮起时，则表示睡眠定时器已设定完成。指定的睡眠时间将会显示约五秒钟，然后之前显示的资讯会再度出现。

若要取消睡眠定时器功能，请重复按下 [SLEEP

（睡眠） ] 按钮，直到 SLEEP （睡眠）指示消失为

止。

若要查看在 AV 放大机进入睡眠模式之前所剩余的时间，请按下 [SLEEP （睡眠） ] 按钮。注意：如果您在显示睡眠时间时按下 [SLEEP （睡眠） ] 按钮，睡眠时间将减少 10 分钟。

耳机的使用

需要个人聆听时，可以将立体声耳机（1/4 英寸的耳机插头）连接到 AV 放大机的 PHONES 接口上。

调整低音及高音

除非您已经选择了 Direct （直通）、 Pure Audio

（纯粹音频）或 THX 欣赏模式，您可调整前置扬声

器的低音及高音。

重复按下 AV 放大机的 [TONE] 键选择前置，中置，环绕，后环绕扬声

器和重低音扬声器的高音和低音。

使用向上 [r] 向下 [e] 键进行调节。

■ 低音

您可在 -10 dB 至 +10 dB 的范围，以 1dB的调幅，来提高或切断由前置扬声器所输出之低频率声音。

■ 高音

您可在 -10 dB 至 +10 dB 的范围，以 1dB的调幅，来提高或切断由前置扬声器所输出之高频率声音。

注意：

• 当选择多声道模拟输入接口时，此设置不可用。

• 扬声器A或B的音调可以调整。同样的值可适用到

两个扬声器系统。

• 音调控制设置不适用于 Direct，Pure Audio 或 THX 聆听模式。

显示输入源信息

您可显示有关当前输入资源的各种信息。

遥控器

重复按下 [DISPLAY] 键，浏览可用信息。

注意：

• 连接耳机前请将音量调至最小。

• 耳机插头连接到 PHONES 接口时，扬声器关闭，

耳机指示灯亮起。（Powered Zone 2 区域扬声器不会关闭）。

• 当头戴式耳机接好时，除非欣赏模式早已设定为 Stereo （立体声）、 Mono （单声道）、 Direct

（直通）或 Pure Audio （纯粹音频），否则欣赏

模式将设定为 Stereo （立体声）。

• 只有 Stereo （立体声）、 Direct （直通）或 Pure Audio （纯粹音频）及 Mono （单声道）欣赏模

式可与耳机搭配使用（可用的欣赏模式也和目前选定的输入信号源有关）。

• 当使用多声道输入时，只有前置左和前置右的音频讯号可在耳机中听到。

Cs-68

AV 放大机

以下信息可专用于显示输入资源。

入源

聆听模式

信号格式 *

采样率

若输入讯号源为类比格式，则不会显示任何格式资讯。若输入讯号源为

PCM PCM PCM

钟，然后之前显示的资讯会再度出现。

PCM

，屏幕上会显示采样率。如果输入信号是数字而非，屏幕上会显示信号的格式。如果输入信号为多声道，将会显示采样率与信号格式。将会显示该资讯约三秒

格式，将会显示取样频率。如果输入信号是

录制

本章节介绍如何录制输入源，以及如何录制来自于不同输入源的音频及视频。

注意：

• 由 DSP 和环绕聆听模式产生的环绕效果无法录制。

• 受版权保护的 DVD 不能录制。

• 您无法从多声道输入上录音。

• 对于不同的数字式录制有不同的限制。更多详细

信息请参见您的数字录音设备的使用手册。

• 数字输入信号只能由数字输出接口输出，模拟输入信号只能由模拟输出接口输出。数字和模拟之间没有内部转换或数字信号转换器。

• DTS 信号录音时会变成噪音，因此不要尝试对 DTS CD 或 LD 进行模拟录音。

• 选择了 Pure Audio 聆听模式时，VCR/DVR OUT V 和 S 接口将不输出视频信号，因此录音时选择其他模式。

录制输入源

音频输入源可以录制到连接到 TAPE OUT 接口或 DIGITAL OPTICAL OUT 接口的录音机上（如磁带

式录音机，CDR，MD）。视频输入源可以录制到连接到 VCR/DVR OUT 接口的视频录音机上（如 VCR，DVD 录象机）。连接指示信息参见 29 至 46 页。

从不同的 AV 输入源录制节目

你可以同时从两个不同的输入源录制音频和视频信号，为带视频信号的原带配音。这是由于仅选取音频信号输入源时，如 TA PE ，TUNER，或 CD，只有音频信号改变，视频信号保持不变。

在下面的例子里，从连接到 CD IN 接口的 CD 播放机输出的音频信号，和从连接到 AU X 2 INPU T

VIDEO 接口的摄象机输出的视频信号都被录制在 VCR 上，而 VCR 连接在 VCR/DVR OUT 接口上。

摄象机

视频信号音频信号

使用输入选择器键选择您要录入的音频设备。

具体可以输出并被录制的信号类型，请参见第 30 页上的「应选择哪种连接方式？」一节。

在录制同时可以聆听， AV 放大机上的 MASTER VOLUME（音量）控制对录制没有影响。

遥控器

DVD

123

GAME/TV

456

TAPE

789

PHONO

+10

AUX1 AUX

TUNER

NET/USB

CBL/SATVCR/DVR

在录音（象）机上，开始录制。

在输入设备上，开始重放。

注意：

如果在录制期间选择了另一输入源，该输入源将被录制。

CD 播放机

准备录象机和 CD 机用于播放。

准备 VCR 用于录制。

按下 [AUX 2] 资源选择键。

按下 [CD] 资源选择键。

VCR

该操作选择 CD 播放机作为音频输入源，但将摄象机作为视频输入源。

开放 VCR 开始录制，并开放摄象机和 CD 机

开始播放。

从摄象机输出的视频和从 CD 机上输出的音频都被录制到了 VCR 上。

Cs-69

使用聆听模式

选择聆听模式

关于聆听模式的更多详细信息参见第 77 页上的「关于聆听模式」一节。

• 如果 DVD 播放器是通过数字音频连接模式（同轴，光纤或 HDMI）与 AV 放大机连接，就只能选择 Dolby Digital（杜比数位）和

DTS 聆听模式。

• 您可以选择的聆听模式取决于输入信号的格

式。如需核查格式，参见第 68 页上的「显示输入源信息」。

• 连接了一对耳机时，您只能选择 Pure Audio （纯音），Mono（单声道），Direct（直通）或 Stereo（立体声）聆听模式。

在AV放大机上选择

STEREO

PURE AUDIO

LISTENING MODE

■ [PURE AUDIO] 键

此键用于选择 Pure Audio （纯音）聆听模式。当选择此模式时，AV 放大机的显示屏会关闭，只有透过 HDMI IN（HDMI 输入）插孔输入的视频讯号可以被输出。

■ [STEREO] 键

此键用于选择 Stereo （立体声）聆听模式。

■ [THX] 键

该键用于选择 THX 聆听模式。

■ LISTENNING MODE [e][r] 键

重复按下这些键，循环显示可用于当前输入源的全部聆听模式。

THX

使用遥控器选择

ENTER

PLAYLIST

687

SUBTITLE

THX

LEVEL

L NIGHT

VOL

RANDOM

PLAY MODE

ALL ST

LEVEL

Re-EQ

THX

ALL ST

DISC

ALBUM

DISPLAY MUTING

SURR

STEREO

PURE A

DIRECT

REC

STEREO

REPEAT

PURE A

TEST TONE

SP A SP B

LISTENING MODE

SURR

AUDIO

DIRECT

CH SEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

VCRVCR DVDDVD HDDHDD

RC-

■ [STEREO] 键

此键用于选择 Stereo （立体声）聆听模式。

■ [SURR] 键

此键选择 Dolby Digital 和 DTS 聆听模式。

■ LISTENNING MODE [e][r] 键

重复按下这些键，循环显示可用于当前输入源的全部聆听模式。

■ [PURE A] 键

此键用于选择 Pure Audio （纯音）聆听模式。当选择此模式时，AV 放大机的显示屏会关闭，只有透过 HDMI IN （HDMI 输入）插孔输入的视频讯号可以被输出。

■ [DIRECT] 键

此键用于选择 Direct （直接）聆听模式。

■ [THX] 键

该键用于选择 THX 聆听模式。

■ [ALL ST] 键

此键用于选择 ALL Channel Stereo 聆听模式。

Cs-70

使用聆听模式 -

续

各个输入源格式可用的聆听模式

模拟和

聆听模式

Pure Audio Direct Stereo Mono Multichannel Neo:6

Neural THX Dolby PLII Movie/

Dolby PLIIx Movie Dolby PLII Music/ Dolby PLIIx Music Dolby PLII Game/ Dolby PLIIx Game

Dolby EX Neo:6 Cinema Neo:6 Music

THX Cinema/Music/Games Dolby PLII/Dolby PLIIx Movie

+ THX Cinema

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+THX Cinema/Music

Neo:6 + THX Cinema/Music/Game

PLII Game + THX Ultra2 Games

THX Surround EX THX Ultra2

Cinema/Music/Games Neural THX + THX Cinema/Music/Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic AllChStereo FullMono

T- D

PCM

输入源

输入源格式

*5*6

模拟 /PCM

介质

32–96

kHz

CD, TV, radio, DVD DVD DVD

176.4/

192kHz

多声道

模拟

多声道

32–96 kHz

2ch

✔✔✔✔✔✔✔✔✔ ✔✔✔✔✔✔✔✔✔ ✔✔ ✔✔✔✔✔✔ ✔✔✔✔

✔✔ ✔

✔

✔✔

✔

*5*7

✔

✔✔ ✔✔

✔

✔✔

✔

✔ ✔

✔

✔✔✔✔ ✔✔✔✔ ✔✔✔✔ ✔

✔

✔✔ ✔✔✔✔ ✔✔✔✔ ✔✔✔✔ ✔✔✔✔

*1. 32/44.1/48/88.2/96kHz *2. DVD 声盘仅可通过 HDMI 输出多声道 176.4/192kHz PCM。 *3. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。 *4. 不可以选择同样源格式。 *5. 只有使用环绕扬声器时才可用。 *6. 88.2kHz 和 96kHz 的 PCM 信号分别按照 44.1kHz 和 48kHz 输出。 *7. 使用 32-48kHz 信号可以选择。

Mono/Mul

tiplex

多声道 PCM

多声道

✔: 可用聆听模式

176.4/192 kHz

2ch

Mono/Mul

tiplex

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

Cs-71

使用聆听模式 -

续

Dolby Digital

，和

Dolby Digital Plus

输入源

✔: 可用聆听模式

Dolby Digital Dolby Digital Plus

2ch Mono/Multiplex

多声道

2ch Mono/Multiplex

DVD, DTV, etc. Blu-ray, HD DVD

聆听模式

输入源格式

多声道

介质

Pure Audio ✔✔✔✔✔✔ Direct ✔✔✔✔✔✔ Stereo ✔✔✔✔✔✔ Mono ✔✔✔✔✔✔

Neo:6

✔

Neural THX ✔

✔

DolbyDigital ✔

DolbyDigital Plus

Dolby PLII Movie/ Dolby PLIIx Movie

Dolby PLII Music/ Dolby PLIIx Music

Dolby PLII Game/ Dolby PLIIx Game

Dolby EX

✔

✔✔

✔

Neo:6 Cinema ✔✔ Neo:6 Music ✔✔

THX Cinema/Music/Games Dolby PLII/Dolby PLIIx Movie

+ THX Cinema

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+ THX Cinema/Music

Neo:6 + THX Cinema/Music/Game

PLII Game

+ THX Ultra2 Games

THX Surround EX

THX Ultra2 Cinema/Music/Games

Neural THX + THX Cinema/Music/Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic

✔✔

✔

✔✔

✔

✔ ✔

✔

✔ ✔ ✔ ✔

✔✔✔✔✔✔

AllChStereo ✔✔✔✔✔✔ FullMono ✔✔✔✔✔✔ T- D ✔✔✔✔✔✔

*1. 如果没有后环绕声扬声器，根据输入信号，可以使用 Dolby Digital。 *2. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。

*3. 不可以选择同样源格式。 *4. 只有使用环绕扬声器时才可用。

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

注意：

有些 HD DVD 和 Blu-ray （蓝光格式）光盘在播放中可能会听到有杂音。这也许是因为在播放中音频格式的转变而造成的。这不属于故障。

Cs-72

使用聆听模式 -

DTS

输入源

续

✔: 可用聆听模式

聆听模式

输入源格式

介质

多声道

DTS, DTS96/24

2ch Mono

DVD, CD, etc. DVD, CD, etc.

DTS-ES

Discrete/Matrix

Pure Audio ✔✔✔✔ Direct ✔✔✔✔ Stereo ✔✔✔✔ Mono ✔✔✔✔ DTS, DTS 96/24 ✔ ✔

DTS-ES Discrete/Matrix

Neo:6

Neural THX

Dolby PLII Movie/ Dolby PLIIx Movie

Dolby PLII Music/ Dolby PLIIx Music

Dolby PLII Game/ Dolby PLIIx Game

Dolby EX

✔

*4*5

✔

Neo:6 Cinema ✔✔ Neo:6 Music ✔✔

THX Cinema/Music/Games

DTS-ES Discrete/Matrix + THX Cinema/Music/Games

Dolby PLII/Dolby PLIIx Movie

+ THX Cinema/Music

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+ THX Cinema/Music

Neo:6 + THX Cinema/Music/Game

PLII Game

+ THX Ultra2 Games

THX Surround EX

THX Ultra2 Cinema/Music/Games

Neural THX + THX Cinema/Music/Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic

*4 *5

*4*5

✔

✔✔✔✔

AllChStereo ✔✔✔✔ FullMono ✔✔✔✔

T- D

✔✔✔✔

*1. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 DTS。 *2. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。 *3. 不可以选择同样源格式。 *4. 只有使用环绕扬声器时才可用。 *5. DTS 96/24 按照 DTS 处理。

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

Cs-73

使用聆听模式 -

续

TrueHD

聆听模式

Pure Audio ✔✔✔✔✔ Direct ✔✔✔✔✔ Stereo ✔✔✔✔✔ Mono ✔✔✔

Tru eH D ✔✔

Neo:6

Neural THX

Dolby PLII Movie/ Dolby PLIIx Movie

Dolby PLII Music/ Dolby PLIIx Music

Dolby PLII Game/ Dolby PLIIx Game

Dolby EX

Neo:6 Cinema ✔ Neo:6 Music ✔

THX Cinema/Music/Games Dolby PLII/Dolby PLIIx Movie

+ THX Cinema

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+ THX Cinema/Music

Neo:6 + THX Cinema/Music/Game

PLII Game

+ THX Ultra2 Games

THX Surround EX

THX Ultra2 Cinema/Music/Games

Neural THX + THX Cinema/Music/Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic AllChStereo ✔✔✔ FullMono ✔✔✔ T- D ✔✔✔

输入源

输入源格式

✔: 可用聆听模式

TrueHD TrueHD 192kHz

多声道

介质

✔

✔✔✔

2ch Mono/Multiplex

Blu-ray, HD DVD Blu-ray, HD DVD

*3*4

✔

多声道

2ch Mono/Multiplex

*1. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。 *2. 不可以选择同样源格式。

*3. 只有使用环绕扬声器时才可用。 *4. 使用 32-48kHz 信号可以选择。

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

注意：

有些 HD DVD 和 Blu-ray （蓝光格式）光盘在播放中可能会听到有杂音。这也许是因为在播放中音频格式的转变而造成的。这不属于故障。

Cs-74

使用聆听模式 -

续

DTS-HD

聆听模式

Pure Audio ✔✔✔✔✔✔✔✔ Direct ✔✔✔✔✔✔✔✔ Stereo ✔✔✔✔✔✔✔✔ Mono DTS-HD High Resolution ✔ DTS-HD Master Audio ✔✔

Neo:6

Neural THX

Dolby PLII Movie/ Dolby PLIIx Movie Dolby PLII Music/ Dolby PLIIx Music Dolby PLII Game/ Dolby PLIIx Game

Dolby EX

Neo:6 Cinema Neo:6 Music

THX Cinema/Music/Games Dolby PLII/Dolby PLIIx Movie

+ THX Cinema

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+ THX Cinema/Music

Neo:6 + THX Cinema/Music/Game

PLII Game

+ THX Ultra2 Games

THX Surround EX THX Ultra2

Cinema/Music/Games Neural THX + THX Cinema/Music/Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic AllChStereo ✔✔✔✔✔✔ FullMono ✔✔✔✔✔✔ T- D ✔✔✔✔✔✔

输入源

输入源格式

DTS-HD High Resolution DTS-HD Master Audio DTS-HD Master Audio 192kHz

介质

多声道

✔✔✔

✔

✔*

✔

✔✔

✔

✔✔✔✔✔✔

2ch Mono

Blu-ray, HD DVD Blu-ray, HD DVD Blu-ray, HD DVD

*3*4

✔

多声道

✔✔✔

✔

✔ ✔ ✔

✔

✔✔

✔ ✔

✔

2ch Mono

*3*4

✔

多声道

✔: 可用聆听模式

2ch Mono

*1. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。 *2. 不可以选择同样源格式。 *3. 只有使用环绕扬声器时才可用。 *4. 使用 32-48kHz 信号可以选择。

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

注意：

有些 HD DVD 和 Blu-ray（蓝光格式）光盘在播放中可能会听到有杂音。这也许是因为在播放中音频格式的转变而造成的。这不属于故障。

Cs-75

使用聆听模式 -

续

DTS Express 和DSD

输入源格式

Pure Audio ✔✔✔✔✔

聆听模式

Direct ✔✔✔✔✔

Stereo ✔✔✔✔✔

Mono ✔✔✔✔✔

DTS Express ✔

DSD

Neo:6

Dolby PLII Movie/ Dolby PLIIx Movie

Dolby PLII Music/ Dolby PLIIx Music

Dolby PLII Game/ Dolby PLIIx Game

Dolby EX

Neo:6 Cinema ✔✔

Neo:6 Music ✔✔

THX Cinema

Dolby PLII/Dolby PLIIx Movie

+ THX Cinema

Dolby PLII/Dolby PLIIx Music

+ THX Music

Dolby PLII/Dolby PLIIx Game

+ THX Games

Neo:6 Cinema/Music

+ THX Cinema/Music

PLII Game + THX Ultra2 Cinema

THX Surround EX

THX Ultra2

/Music/Games

Cinema

Neo:6 + THX Games

MonoMovie

Orchestra

Unplugged

Studio-Mix

TV Logic

AllChStereo ✔✔✔✔✔

FullMono ✔✔✔✔✔

T- D ✔✔✔✔✔

/Music/Games

介质

输入源

✔: 可用聆听模式

DSD

2ch

多声道

DTS Express

2ch Mono

Blu-ray, HD DVD SACD

多声道 (3/2.1)

✔

✔✔

✔

✔✔✔✔✔

✔ ✔ ✔

✔✔

✔

✔ ✔✔

✔ ✔

✔

*1. DSD 信号在转换到 PCM 后被处理。 *2. 如果没有后环绕扬声器，或正在使用 Powered Zone 2，会使用 Dolby Pro Logic II。 *3. 不可以选择同样源格式。 *4. 只有使用环绕扬声器时才可用。

需要 6.1/7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

需要 7.1 扬声器， Powered Zone 2 使用时，此模式不可用。

暗示

如果您的 SACD 播放机上可以选择 PCM 或 DSD，在某些情况下，选择 PCM 将会生成最佳的音质。

注意：有些 HD DVD 和 Blu-ray （蓝光格式）光盘在播放中可能会听到有杂音。这也许是因为在播放中音频格式的转变而造成的。这不属于故障。

Cs-76

使用聆听模式 -

续

关于聆听模式

通过高保真效果和令人沉醉的环绕音效，AV 放大机的聆听模式可将您的聆听室变为电影院或音乐厅。

LISTENING MODE （聆听模式）键图示显示可以选择聆听模式。

按钮

PURE A

LISTENING MODE （聆听模式）键图示显示除 [PURE A （纯音模式） ] 键以外的遥控器键

（AV 放大机和遥控器上都有除 [PURE A （纯音

模式） ] 键以外的所有键）。 LISTENING MODE （聆听模式）键使用信息，

请参见第 70 页上的「选择聆听模式」。

Pure Audio （纯音模式）

按钮

在此模式中，显示器及视频电路已被关闭，将可能

的噪声源降至最低，进而获得最佳的高传真效果。（因为视频电路被关闭，只有经由 HDMI IN （HDMI 输入）插孔而输入的视频信号可以被输

出。）

注意：

在 Zone 2 打开时，无法选择 Pure Audio（纯音聆

听）模式。

Direct （直接聆听）

按钮

在此模式下，输入源的音频未被处理直接输出，最

大程度地减少了中间过程，保证了高保真度的声音

再现。所有输入源的音频信号输出时仍保持原样。

Stereo （立体声）

按钮

声音从前置左和右扬声器和低音扬声器输出。

Mono （单声道）

采用此模式的情况有 : 观看只有单声道的老电影或

某些只在左声道或右声道录音的外语电影时。同时

也可用于 DVD 或其它包含复合音频的输入源，如

卡 OK DVDs。

Multichannel （多声道）

此模式可以与模拟或 PCM 多声道输入源一起使

用。

PURE A

PURE AUDIO

DIRECT

STEREO

• Dolby PLIIx Movie

播放任何的立体声或杜比环绕声（Pro Logic）电影（如电视、 DVD、 VHS）时，请使用此模式。

• Dolby PLIIx Music

播放任何的立体声或杜比环绕声（Pro Logic）音乐讯号源（如 CD、广播、磁带、电视、 VHS、 DVD），请使用此模式。

• Dolby PLIIx Game

请在本模式中使用电玩，尤其是含 Dolby Pro Logic II 标志的电玩。

Dolby Digital （杜比数位）

请在本模式中使用有 Dolby Digital 和 Dolby Digital TV 广播标志的 DVD。这是最常见的数位环绕声模

式，且它会让您有亲临现场的感觉，就好像在电影院或音乐听中。

5.1 声道讯号源 + Dolby EX

这些模式可扩充 5.1 声道讯号源以进行 6.1/7.1 声道的播放。它们特别适合具有矩阵编码环绕声后置声道的 Dolby EX 原声带。这个额外的声道增加了另一个维度，且提供被环绕声包围的体验，特别适合转动性与物体飞过的音效。

Dolby Digital Plus

Dolby （杜比）公司为使用包括新型视频光盘格式 Blu-ray 和 HD DVD 在内的 HDTV 而开发的最新多

声道音频格式，支持 48 kHz 采样频率下的大至 7.1 的声道。

Dolby Pro Logic IIx

Dolby Pro Logic II

Dolby Pro Logic IIx 能扩充 2 声道讯号源以便进行

7.1 声道播放。它提供了非常自然且无间的环绕声

音效功能，把聆听者完全融入。除了音乐与电影之

外，电玩也能透过此模式得到最佳的空间效果与逼

真的图像。若您没有使用任何环绕声后置扬声器，

可使用 Dolby Pro Logic II，而非 Dolby Pro Logic

IIx。

Cs-77

使用聆听模式 -

续

Dolby TrueHD

此新型 Dolby （杜比）格式是为充分利用新型 Blu-ray 和 HD DVD 光盘格式提供的额外存储空间

而设计的，提供 48/96 kHz 下的大至 7.1 的数位音频分离声道和 192 kHz 采样频率下的大至 5.1 的声道。有关 AV 放大机支持的讯号，参见 73 页。

5.1 声道讯号源 + Dolby PLIIx Music

这些模式用了 Dolby Pro Logic IIx Music 模式，可扩充 5.1 声道讯号源以进行 6.1/7.1 声道的播放。

5.1 声道讯号源 + Dolby PLIIx Movie

这些模式用了 Dolby Pro Logic IIx Movie 模式，可扩充 5.1 声道讯号源以进行 7.1 声道的播放。

DTS

这些 DTS 数位环绕声格式支持高达 5.1 分离声道并使用较少的压缩技术以获得高传真的效果。请使用在有 DTS 标志的 DVD 和 CD。

DTS 96/24

本模式是搭配 DTS 96/24 使用的。这是一种有 96 kHz 取样比率和 24 位元解析度的高分辨率 DTS，可提供超高传真的效果。请使用在有 DTS 96/24 标志的 DVD。

DTS-ES Discrete

此模式适用于 DTS-ES Discrete 原声带，此种原声带采用了分离式环绕声后置声道以进行真正的

6.1/7.1 声道播放。这七个完全分离的音频声道提供了更好的空间图像、 360 度音效定位，最适合播放会通过环绕声道的声音。请使用在有 DTS-ES 标志的 DVD，特别是有 DTS-ES Discrete 原声带的 DVD。

DTS-ES Matrix

此模式适用于 DTS-ES Matrix 原声带，此种原声带采用了矩阵编码的后置声道以进行 6.1/7.1 声道播放。请使用在有 DTS-ES 标志的 DVD，特别是有 DTS-ES Matrix 原声带的 DVD。

DTS Neo:6

此模式能扩充 2 声道讯号源以便进行大至 7.1 声道播放。它用了六个矩阵编码的全频宽声道以播放矩阵编码的媒体，提供了非常自然且无间的环绕声音效功能，把聆听者完全融入。

• Neo:6 Cinema

播放任何的立体声电影（如电视、 DVD、 VHS）时，请使用此模式。

• Neo:6 Music

播放任何的立体声音乐讯号源（如 CD、收音机、卡带录音座、电视、 VHS、 DVD）时，请使用此模式。

5.1 声道讯号源 + Neo:6

这模式使用 Neo:6 来扩充 5.1 声道讯号源以进行

6.1/7.1 声道的播放。

DTS-HD High Resolution Audio

DTS 公司为使用包括新型视频光盘格式 Blu-ray 和 HD DVD 在内的 HDTV 而开发的最新多声道音频格式，支持 96 kHz 采样频率下的大至 7.1 的声道。

DTS-HD Master Audio

此新型 DTS 格式是为充分利用新型 Blu-ray 和 HD DVD 光盘格式提供的额外存储空间而设计的，提供 48/96 kHz 下的大至 7.1 的数位音频分离声道和 192 kHz 采样频率下的大至 5.1 的声道。

有关 AV 放大机支持的讯号，参见 75 页。

DTS Express

该格式支持最多 5.1 声道和 48 kHz 的较低取样频率。应用实例包括交互式音频以 HD DVD Sub Audio 和 Blu-ray Secondary Audio 的注释编码。另外还有广播和媒体服务器。

糎

Cs-78

使用聆听模式 -

续

Neural THX 5.1/7.1

Neural THX 环绕应用心理音响频率域处理，可以传

输更详细的声音效果。带有超级的声道分离和音频

元素分离功能。Neural THX5.1 和 Neural THX7.1 模

式可以将任何双声道立体声输入源扩展为 5.1 或 7.1

声道播放。播放 CD，广播，磁带，电视，VHS，

DVD 和其他双声道立体声输入源，包括视频游戏

时，可以使用此模式。Neural THX 环绕也可以广

播，将环绕音内容编码并与立体声信号一起传递，

聆听者可以选择欣赏环绕效果或普通的立体声效

果。

DSD

DSD 表示直接流数字模式，是用于在超级音频 CD

（SACD）上储存数字音频信号的格式。此模式可

以与带多声道音频的 SACD 一起使用。

THX

由 George Lucas 创立， THX 发展了严格的标准，用

以确保电影复制后，在电影院和家庭影院放映时就

如导演期望的那样。

对于家庭影院环境，THX 模式在进行设置复制时详

细优化了声道的声调和空间的特征。适用于双声道

矩阵信号输入及多信号输入。

后环绕扬声器输出基于输入资源及选择的聆听模

式。

• THX Cinema

THX 影院模式对影院声道进行矫正，使之能在家庭影院环境中播放。在此模式下， THX

Loudness Plus 被配置成适用于影院水平。 Re- EQ， Timbre Matching 和 Adaptive Decorrelation

处于激活状态。

• THX Music

THX 音乐模式适用于聆听音乐，特别适用于比电影更高的音响水平。在此模式下， THX

Loudness Plus 被配置成适用于音乐播放，只有 Timbre Matching 处于激活状态。

• THX Games

THX 游戏模式适用于游戏音频在空间上的精确播放，它在较小的环境中与电影有相似的音频合

成。 THX Loudness Plus 被配置成适用于游戏音频水平， Timbre Matching 处于激活状态。

• THX Ultra2 Cinema

此模式为 7.1 声道重放扩展了 5.1 声道输入源。通过分解环绕音源，优化周围和方向声音来产生

后环绕声道输出。

• THX Ultra2 Music

此模式适用于音乐，为 7.1 声道重放扩展了 5.1 声道输入源。

• THX Ultra2 Games

此模式专为视频游戏设计。可以将双声道和 5.1 声道输入源扩展为 6.1/7.1 声道播放。

• THX Surround EX

此模式为 6.1/7.1 声道重放扩展了 5.1 声道输入源。尤其适用于 Dolby Digital EX 输入源。

THX Surround EX，也叫做 Dolby Digital Surround EX，是 Dolby Laboratories 和 THX Ltd.

联合开发的一项技术。

Cs-79

使用聆听模式 -

续

Onkyo

Mono Movie

此模式适用于播放老电影以及其它单声道讯号来源的节目。中央扬声器会输出原声，而混响则会由其他扬声器加在声音的输出之上，甚至让单声道的录制的节目或音乐有临场感。

Orchestra

此模式适合古典或歌剧音乐，它可突显环绕声道来扩充立体音场，激发音乐厅的自然混响音效。

Unplugged

此模式适合乐器演奏、声乐、爵士乐，它突显了前立体音场，让人感觉就像在舞台前面一样。

Studio-Mix

适合于摇滚或流行音乐，在此种模式聆听音乐给您强大音场的现场音效，让您有如亲临夜总会或摇滚音乐会现场的感觉。

TV Logic

此模式可将逼真的音效加诸于在电视摄影棚内录制的电视节目当中，在全部音场中增加了环绕声的效果，并增加人声的清晰度。

All Ch Stereo

此模式最适合背景音乐，它透过前置、环绕声及环绕声后置扬声器让整个聆听场地充满著音效。

Full Mono

在此模式中，所有的扬声器输出同样的单声道音效，所以不论您在聆听室的何处，您所听到的声音都是同样的。

T- D （Theater-Dimensional）

用此模式您可享受虚拟的 5.1 环绕声音效，就算只有二至三个扬声器亦可。这种效果是透过如何让音效达到聆听者的左、右耳而达成的。如果有太多的混响，可能不会有好的音效，所以我们建议您在自然混响很少或完全没有的环境中使用此模式。

原创的

DSP

模式

Cs-80

高级设置

屏幕设置菜单可以显示在所连接的电视上，便于更改 AV 放大机的设置。在

主菜单上设置被分为八类，并且大部分设置还有子菜单。

此处显示的屏幕设置菜单可能与您在电视上看到的稍有不同。

菜单示意图

下图显示设置菜单的结构，使用页码查找项目信息。

主菜单

1. Input/Output Assign

2. Speaker Setup

3. Audio Adjust

4. Source Setup

5. Listening Mode Preset

6. Miscellaneous

7. Hardware Setup

8. Lock Setup

☞ 104 页

6. Miscellaneous

1. Volume Setup

2. OSD Setup

☞ 106 页

7. Hardware Setup

1. Remote Control

2. Zone2/Zone3

3. Tuner

4. Analog Multich

5. HDMI

6. Network

☞ 108 页

8. Lock Setup

Lock Unlocked

58 页

子菜单

☞ 51 页～ 56 页

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

☞ 84 页～ 93 页

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

☞ 94 页

3. Audio Adjust

1. Tone Control

2. DSD

3. Multiplex/Mono

4. PLIIx/Neo:6

5. Dolby EX

6. Theater-Dimensional

7. LFE Level

☞ 98 页～ 99 页

4. Source Setup

1. IntelliVolume

2. A/V Sync

3. Name Edit

4. Picture Adjust

5. Satellite Radio

6. SIRIUS Parental Lock

1. Input/Output Assign

2. Speaker Setup

3. Audio Adjust

4. Source Setup

5. Listening Mode Preset

6. Miscellaneous

7. Hardware Setup

8. Lock Setup

MOVE ENTER RETURN

DVD

ENTER

RETURN

57 页

SETUP

EXIT

☞ 103 页

5. Listening Mode Preset

1. DVD

2. VCR/DVR

3. CBL/SAT

4. GAME/TV

5. AUX1

6. AUX2

7. TAPE

8. TUNER

9. CD

10. PHONO

11. NET/USB

Cs-81

高级设置 -

续

Monitor Out 设置

本章介绍在「Input/Output Assign（输入 / 输出分配）」菜单上的各项。

2, 3

1, 5

ON STANDBY

DVD

123

GAME/TV

456

TAPE

789

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

123

DVD

DIMMER

DISC

ALBUM

PREV CH

DISPLAY MUTING

REC

STEREO

REPEAT

CBL/SATVCR/DVR

AUX1 AUX

TUNER

NET/USB

D. TUN

CLEAR

MACRO

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

CABLE

SAT

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

SURR

SUBTITLE

AUDIO

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

VOL

RANDOM

PLAY MODE

SLEEP

2–

使用上、下 [q]/[w] 键选择一个项目，并按下 [ENTER] 键。

该项目在屏幕上显示。

使用上、下 [q]/[w] 键选择一个项目，并使用左、右 [e]/[r] 键进行更改。

项目在下面有详细介绍。

设置完成后，按 [SETUP] 键。

设置关闭。

按下 [RECEIVER] 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的电视上选择了合适的外部输入接

口。

使用上、下 [q]/[w] 键选择「1. Input/Output Assign」，然后按下 [ENTER] 键。

出现「Input/Output Assign」菜单。

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Audio Input

5. Analog Audio Input

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

Cs-82

高级设置 -

续

Monitor Out

Resolution

您可以设定 HDMI OUT 接口的输出解析度，并且 AV 放大机向上转化图像解析度，达到电视可以支

持的必要的解析度配置。只有在“1-1. 显示器输出”设置下选择输入源时可

用。

Through:

Auto:

480p （480/576p） :

720p:

1080i:

1080p:

Source:

Brightness

通过这个设置，可以调节图像亮度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最暗。「+50」最亮。

Contrast

通过这个设置，可以调节对比度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最小。「+50」最大。

Hue

通过这个设置，可以调节红 / 绿平衡。可以以 1 为单位调整 -20 到 +20 （默认为 0）。

「-20」最绿。「+20」最红

Saturation

通过这个设置，可以调节饱和度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」色彩最弱。「+50」色彩最强。

选择此项，视频信号按照同样的解析度通过 AV 放大机传输，没有任何转换

（默认）。

选择此项， AV 放大机将自动将视频信号的解析度转化为电视支持的格式。

（「Monitor Out」设置为「Analog」

时，此设置不可用。）

对于 480p 或 576p 输出和必要的视频转化，可以选择此项。对于必要的 720p 输出和视频转换，请选择此项。对于必要的 1080i 输出和视频转换，请选择此项。对于必要的 1080p 输出和视频转换，请选择此项。（「Monitor Out」设置为

「Analog」时，此设置不可用。）

输出将会符合在 Source（输入源）内部通过 Resolution（解晰度）设置的解晰度等级：4-4. Picture Adjust（图像调节）。（设置各个 Source（输入源）成为可能。）

RBrightness

使用此设置可调节图像红色亮度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最暗。「+50」最亮。

R Contrast

使用此设置可调节红色对比度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最小。「+50」最大。

G Brightness

使用此设置可调节图像红色亮度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最暗。「+50」最亮。

G Contrast

使用此设置可调节红色对比度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最小。「+50」最大。

B Brightness

使用此设置可调节图像红色亮度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最暗。「+50」最亮。

B Contrast

使用此设置可调节红色对比度。可以以 1 为单位调整 -50 到 +50 （默认为 0）。

「-50」最小。「+50」最大。

Gamma

调节输入图像 R（红色）、G（绿色）及 B（蓝色）彩色数据信号与输出彩色数据信号的平衡。可以以 1 为单位调整 -3 到 +3 （默认为 0）。

Cs-83

高级设置 -

10 11 12

续

Speaker Setup （扬声器设置）

本章节介绍在「Speaker Setup（扬声器设置）」菜单上的各项。某些扬声器设置可以通过自动扬声器设置功能进行自动设置（参见 60 页）。

2-4

1, 5

Speaker Settings

请参见第 57 页上的「Speaker Settings」。

配置扬声器（

--/---

INPUT SELECTOR

MACRO

123

REMOTE MODE

VCR

DVD

DIMMER

DISC ALBUM

PREV CH

DISPLAY MUTING

STEREO

REPEAT

PURE A

TEST TONE

CDR/MD/DOCK

NET/USB

CABLE

SAT

TAPE/AMP

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

RANDOMREC

SURR

PLAY MODE

SUBTITLE

AUDIO

DIRECT

THX

ALL ST

* 仅限 TX-NA906

CH SEL

LEVEL

（扬声器设置）

Speaker Config

ZONE

RECEIVER

SLEEP

VOL

）

按下 [RECEIVER] REMOTE MODE 键，然后使用遥控器上的 [SP A] 或 [SP B] 键选择扬声器 A 或扬声器 B （仅限 TX-NA906）。

注意：

如果「Speaker Type: Front(Speaker B)」设置为「Not Use」，扬声器 B

不可选。按下 [RECEIVER] REMOTE MODE

键后 TX-SA876 继续步骤 2。

按下 [SETUP] 键

屏幕上出现主菜单。

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按 [ENTER] 键。

出现「Speaker Setup」菜单。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

此设置可由自动扬声器设置功能完成。（参见 60 页）

使用扬声器配置设置，您可以指定需要连接的扬声器和交叉频率，以及各个扬声器的音平。您可以选择您需要使用的扬声器 A 和 B 的配置，并设置交叉频率，距离，和前扬声器 A 和 B 的各自音平。其他扬声器（即 : 重低音，中置，环绕和后环绕）使用相同的交叉频率，距离。和扬声器 A 和 B 的音平。可设定下列混合频率∶

Full Band（全频），40Hz，50Hz，60Hz，70Hz， 80Hz （THX），90Hz，100Hz，110Hz，120Hz， 130Hz，150Hz 或 200Hz。

选择 Full Band（全频）能使低频的低音充分输出。比如，扬声器配有大小适当的低音用扩音器。对于较小的扬声器，设定混合频率比较合适。如果声音低于混合频率，那么输出时就会通过重低音扬声器而不是一般扬声器。参照扬声器使用手册来选择最佳混合频率。

如果您使用 THX 认证的扬声器，为所有扬声器设定 80Hz（THX）。

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择「2. Speaker Config」，然后按下 [ENTER] 键。

出现「Speaker Config」菜单。

2–2. Speaker Config Subwoofer Front Center Surround SurrBack SurrBack Ch LPF of LFE

DoubleBass

MOVE VA LUE

Yes

Full Band

100Hz 100Hz 100Hz

2ch

120Hz

RETURN

Speaker A

RETURN

SETUP

EXIT

Cs-84

高级设置 -

续

使用上、下 [q]/[w] 键选择「Subwoofer」，然后使用左、右

[e]/[r] 键选择：

Ye s ：如果连接了重低音扬声

器，请选择此项。

No：如果没有连接重低音扬

声器，请选择此项。

注意：

同样的设置可以用于扬声器 A 和 B。

使用上、下 [q]/[w] 键选择「Front」然后使用左、右 [e]/[r] 键选择交叉频率。

注意：

• 此设置可以分别为前扬声器 A 和前扬声器 B 使用。

• 如果「Subwoofer（重低音）」设置为「No」（步骤 5），固定在「Full Band（全波段）」。

使用上、下 [q]/[w] 键选择「Center」然后使用左、右 [e]/[r] 键选择交叉频率。

如果没有连接中置扬声器，选择 None。

注意：

• 同样的设置可以用于扬声器 A 和 B。

• 如果当前所选的扬声器（扬声器

A 或扬声器 B）设置为「BTL」（57 页），可以进行设置。

• 如果「Front（前）」设置为非「Full Band（全波段）」的任何选项（步骤 6），就无法选择「Full Band（全波段）」。

• 对于扬声器 B，如果任何频道都设置为「Full Band（全波段）」，「Center（中置）」扬声器就固定为「Full Band（全波段）」。

使用上、下 [q]/[w] 键选择「Surround」然后使用左、右 [e]/[r] 键选择交叉频率。

如果没有连接左右环绕扬声器，选择「None」。

注意：

• 同样的设置可以用于扬声器 A 和 B。

• 如果当前所选的扬声器（扬声器

A 或扬声器 B）设置为「BTL」（57 页），可以进行设置。

• 如果「Front（前）」设置为非「Full Band（全波段）」的任何选项（步骤 6），就无法选择「Full Band（全波段）」。

使用上、下 [q]/[w] 键选择「SurrBack」然后使用左、右 [e]/[r] 键选择交叉频率。

如果没有连接后环绕扬声器，选择「None」。

注意：

• 同样的设置可以用于扬声器 A 和 B。

• 如果「Speaker Type: Front(Speaker A)」或「Front(Speaker B)」设置

为「Bi-Amp」或「BTL」（57 页），「Surround（环绕）」设置为「None」（步骤 8），或「Powered Zone2」正在使用（121 页），就无法设置。

• 如果「Surround（环绕）」设置为非「Full Band（全波段）」的任何选项（步骤 8），就无法选择「Full Band（全波段）」）。

使用上、下 [q]/[w] 键选择「SurrBack Ch」，然后使用左、右 [e]/[r] 键选择：

1ch：如果连接了一个后环绕

扬声器，可选择此项。

2ch：如果连接了左右两个后

环绕扬声器，可选择此项。

注意：

• 同样的设置可以用于扬声器 A 和 B。

• 如果「Speaker Type: Front(Speaker A)」或「Front(Speaker B)」设置

为「Bi-Amp」或「BTL」（57 页），「SurrBack（后环绕）」设置为「None」（步骤 9），或「Powered Zone2」正在使用（121 页），就无法设置。

继续下一页的步骤 11。

Cs-85

高级设置 -

用于

LFE

声道的

续

low-pass

滤波器

双重低音（

Double Bass

）

此设置不能通过自动扬声器设置功能完成。（参见 60 页）

使用此类设置，可设定 LFE 声道的低通滤波器（LPF）的载止频率，以过滤掉无用的噪音。LPF 仅适用于使用 LFE 声道的输入信号。

* 如果您使用的是 THX 认证的扬声器，选择「80Hz(THX)」。

使用上、下 [q]/[w] 键选择「LPF of LFE」，然后用左、右 [e]/[r] 键选

择低通滤波器频率。

可选择以下的低通滤波器频率：「80Hz(THX)」，「90Hz」，「100Hz」，「110Hz」或「120Hz」。

注意：

同样的设置可以用于扬声器 A 和 B。

继续右边一栏中的步骤 12。

此设置不能通过自动扬声器设置功能完成。（参见 60 页）

使用此类设置，您可将左前和右前声道的低音传送给重低音扬声器，以加强低音输出。

如步骤 4 中的「Subwoofer（重低音扬声器）」设置为「Ye s」，并且步骤 5 中的「Front」设置设为「Full Band（全频）」段时，此设置即可适用。 * 如果您使用的是 THX 认证的扬声器，只要选择「

Off(THX)

」。

使用上、下 [q]/[w] 键选择「DoubleBass」，然后使用左、右

[e]/[r] 键选择： Off(THX) ∶重低音扬声器只输出

LFE 声道。

On ∶除了LFE 声道外，重低

音扬声器还会输出左右低音声道。

注意：

同样的设置可以用于扬声器 A 和 B。

继续下一页的步骤 13（仅限 TXNA906）。

TX-SA876 继续 88 页的步骤 18。

Cs-86

高级设置 -

续

设置扬声器A和扬声器B（仅限

TX-NA906

）

此设置不能通过自动扬声器设置功能完成。（参见 60 页）

如果您在使用扬声器 B，您可以选择是否和扬声器 A 和扬声器 B 独立使用重低音，中置，环绕和后环绕扬声器。您无法选择是否使用前扬声器。

使用遥控器上的 [SP A] 或 [SP B] 分别选择扬声器 A 或扬声器 B。

下 [w] 键显示「Speaker Config （扬声器配置）」屏幕下半部分的

信息。

2–2. Speaker Config

Subwoofer Front Center Surround SurrBack

MOVE VA LUE

Not Use

Use

Not Use

Use Use

RETURN

Speaker A

RETURN

SETUP

EXIT

注意：

• 「Speaker Type: Front(Speaker B)」设置为非「Not Use」的其他选项时，才能显示显示「Speaker Config（扬声器配置）」屏幕下半部分的信息（57 页）。

• 您可以在显示「Speaker Config （扬声器配置）」屏幕的另一半转换扬声器 A 和扬声器 B 的设置。

使用上、下 [q]/[w] 键选择「Subwoofer」，然后使用左、右

[e]/[r] 键选择：

Not Use: 如果您不需要在扬声器

A 或扬声器 B 上使用重低音扬声器，选择此项。

Use: 如果您需要在扬声器 A

或扬声器 B 上使用重低音扬声器，选择此项。

注意：

如果「Subwoofer」（步骤 5）设置为「No」，无法进行设置。

使用上、下 [q]/[w] 键选择「Center」然后使用左、右 [e]/[r] 键选择交叉频率。

Not Use: 如果您不需要在扬声器

A 或扬声器 B 上使用中

置扬声器，选择此项。

Use: 如果您需要在扬声器 A

或扬声器 B 上使用中置扬声器，选择此项。

注意：

如果「Center（中置）」（步骤 7）设置为「None（无）」，无法进行设置。

使用上、下 [q]/[w] 键选择「Surround」然后使用左、右

[e]/[r] 键选择交叉频率。

Not Use: 如果您不需要在扬声器

A 或扬声器 B 上使用环绕扬声器，选择此项。

Use: 如果您需要在扬声器 A

或扬声器 B 上使用环绕扬声器，选择此项。

注意：

如果「Surround（环绕）」（步骤 8）设置为「None（无）」，无法

进行设置。

使用上、下 [q]/[w] 键选择「SurrBack」然后使用左、右

[e]/[r] 键选择交叉频率。

Not Use: 如果您不需要在扬声器

A 或扬声器 B 上使用后环绕扬声器，选择此项。

Use: 如果您不需要在扬声器

A 或扬声器 B 上使用后

环绕扬声器，选择此项。

注意：

• 如果「Surround（环绕）」（步骤 16）设置为「Not Use」，选项固定为「Not Use」。

• 如果「Speaker Type: Front(Speaker B)」设置为「Bi-Amp」或

「BTL」（57 页），「SurrBack （后环绕）」设置为「None」（步骤 9），或「Powered Zone2」正在使用（121 页），就无法设置。

Cs-87

高级设置 -

LISTENING MODE

DISPLAY MUTING

PREV CH

DIMMER

CDR/MD/DOCK

SAT

TAPE/AMP

SLEEP

REMOTE MODE

SUBTITLE

AUDIO

REPEAT

PLAY MODE

PLAYLIST

RANDOMREC

ENTER

SURR

DIRECT

THX

PURE A

STEREO

ALL ST

VOL

DISC

ALBUM

VCR

CABLE

NET/USB

DVD

RECEIVER

ZONE

SP A SP B

续

按下 [SETUP] 键。

设置关闭。

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER（输入）] 按钮来执行此程序。

Speaker Distance

（扬声器距离）

此设置可由自动扬声器设置功能完成。（参见 60 页）

使用「Speaker Distance（扬声器距离）」设置，您可以指定各个扬声器到聆听位置之间的距离。您可以分别设置前扬声器 A 和前扬声器 B 的距离。其他扬声器（即重低音，中置，环绕和后环绕扬声器）使用与扬声器 A 和 B 同样的距离设置。

4-8

3, 9

按下 [SETUP] 键

屏幕上出现主菜单。

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按 [ENTER] 键。

出现「Speaker Setup」菜单。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择「3. Speaker Distance」，然后按下 [ENTER] 键。

出现「Speaker Distance」菜单。

2–3. Speaker Distance Unit Left Center Right SurrRight SurrBack R SurrBack L SurrLeft Subwoofer

MOVE VA LUE

feet

12.0ft

RETURN

Speaker A

RETURN

SETUP

EXIT

Cs-88

注意：

无法选择在配置扬声器（84 页）中设置为「No」或「None」的扬声

* 仅限 TX-NA906

测量并记录下各扬声器与聆听位置之间的距离。

器。

使用上、下 [q]/[w] 键选择「Unit （组合）」，然后使用左、右

[e]/[r] 键选择： feet：

按下 [RECEIVER] REMOTE MODE 键，然后使用遥控器上的 [SP A] 或 [SP B] 键选择扬声器 A 或扬声器 B （仅限 TX-NA906）。

注意：

如果「Speaker Type: Front(Speaker B)」设置为「Not Use」，扬声器 B

如果你输入的距离是以英尺计算的，可以设置的范围为 0.5 步进的 0.5-30 英尺。

meters：

如果你输入的距离是以米计算的，可以设置的范围为 0.15 米进的 0.15-9 米。

不可选。按下 [RECEIVER] REMOTE MODE

键后 TX-SA876 继续步骤 3。

高级设置 -

LISTENING MODE

DISPLAY MUTING

PREV CH

DIMMER

CDR/MD/DOCK

SAT

TAPE/AMP

SLEEP

REMOTE MODE

SUBTITLE

AUDIO

REPEAT

PLAY MODE

PLAYLIST

RANDOMREC

ENTER

SURR

DIRECT

THX

PURE A

STEREO

ALL ST

VOL

DISC

ALBUM

VCR

CABLE

NET/USB

DVD

RECEIVER

ZONE

SP A SP B

续

使用上、下 [q]/[w] 键选择各扬声器，然后使用左、右 [e]/[r] 键设定距离。

以聆听位置为基准，从扬声器开始设定距离。

注意：

• 您可以为前扬声器A和B指定不同的距离，但是不是其他扬声器（即重低音，中置，环绕和后环绕扬声器）。

• 如果「Center（中置）」设置为「None（无）」（84 页）或「Not Use（不使用）」（87 页），「Center」距离无法进行设置。

• 如果「SurrRight（左右环绕）」和「SurrLeft（左右环绕）」设置为「None（无）」（84 页）或「Not Use（不使用）」（87 页），「Surround（环绕）」距离无法进行设置。

• 如果「Speaker Type: Front(Speaker A)」或「Front(Speaker B)」设置

为「Bi-Amp」或「BTL」（57 页），或后环绕扬声器设置为「None」（84 页）或「Not Use」（87 页），「Powered Zone2 」正在使用（121 页），就无法设定「SurrBack R（左右后环）」绕扬声器或「SurrBack L（左右后环）」绕扬声器距离。

• 如果「Subwoofer（重低音扬声器）」设置为「No」（85 页），「Subwoofer（重低音扬声器）」距离无法设置。

重复步骤 7 来设置其他的扬声器。

按下 [SETUP] 键。

设置关闭。

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、箭头与 [ENTER（输入）] 按钮来执行此程序。

扬声器音量校准

此设置可由自动扬声器设置功能完成。（参见 60 页）

使用音量校准设置，可以通过聆听测试音来调节每个扬声器的音量水平，保证在聆听位置上听到各扬声器的音量一致。其他扬声器（即重低音，中置，环绕和后环绕扬声器）使用与扬声器 A 和 B 同样的音量设置。

注意：

• 当AV 放大机的输出是处于静音状态或已连接耳机时，您无法校正扬声器。

• 因为 AV 放大机支援 THX 模式，在标准音量等级 0dB （绝对音量设置 82）时输出测试音。如果您

通常聆听的音量设置低于此，请当心，因为测试音的音量会高出很多。

3-6

2, 7

* 仅限 TX-NA906

按下 [RECEIVER] REMOTE MODE 键，然后使用遥控器上的 [SP A] 或

[SP B] 键选择扬声器 A 或扬声器 B（仅限 TX-NA906）。

注意：

如果「Speaker Type: Front(Speaker B)」设置为「Not Use」，扬声器 B

不可选。按下 [RECEIVER] REMOTE MODE

键后 TX-SA876 继续 step 2。

按下 [SETUP] 键

屏幕上出现主菜单。

Cs-89

高级设置 -

续

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按下 [ENTER] 键。

出现「Speaker Setup」菜单。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择「4. Level Calibration」，然后按下 [ENTER] 键。

出现「Level Calibration」页面，左前置扬声器输出粉红噪声测试音输出。

2–4. Level Calibration Left Center Right SurrRight SurrBack R SurrBack L SurrLeft Subwoofer

MOVE VA LUE

-12.0dB

-15.0dB

RETURN

Speaker A

RETURN

SETUP

EXIT

注意：

无法选择在配置扬声器（84 页）中设置为「No」或「None」的扬声器。

使用上、下[q 用左、右[e

]/[w]

键选择扬声器，使

]/[r]

键来设置音量。

音量可以在 -12dB 至 +12dB 氛围内调节，步进为 0.5dB（重低音扬声器，为 -15dB 至 +12dB）。

注意：

• 您可以为前扬声器A 和前扬声器 B 设置不同的音平，但是其他的扬声器（即重低音，中置，环绕和后环绕扬声器）不可以设置。

• 如果「Center（中置）」设置为「None（无）」（84 页）或「Not Use（不使用）」（87 页），「Center（中置）」水平无法进行设置。

• 如果「SurrRight（左右环绕）」和「SurrLeft（左右环绕）」设置为「None（无）」（84 页）或「Not Use（不使用）」（87 页），「Surround（环绕）」水平无法进行设置。

• 如果「Speaker Type: Front(Speaker A)」或「Front(Speaker B)」设置

为「Bi-Amp」或「BTL」（57 页），或「SurrBack（左右后环）」设置为「None（无）」（84 页）或「Not Use（不使用）」（87 页），有源「Powered Zone2」正在使用（121 页）。

• 如果「Subwoofer（重低音扬声器）」设置为「No」（85 页），就无法设置「Subwoofer（重低音扬声器）」音平。

Cs-90

重复步骤 5 直到从各个扬声器的测试音调音量相同为止。

如果使用掌上音量水平测量表，调节各扬声器的音量使聆听位置测试结果达到为 75dB SPL，使用 C- Weighting 和 Slow-Reading（慢读）。

按下 [SETUP] 键。

设置关闭。

注意：

• 扬声器音量水平也可用遥控器上的专用键调节。按下 [TEST TONE] 键输出测试音。使用 [CH

SEL] 键选择扬声器，再用 [LEVEL-] 和 [LEVEL+] 键来调节音量水平。

• 可在 AV 放大机上使用其 [SETUP（设定）]、方向箭头与 [ENTER （输入） ] 按钮来执行此程序。

高级设置 -

DISPLAY MUTING

PREV CH

DIMMER

CDR/MD/DOCK

SAT

TAPE/AMP

SLEEP

REMOTE MODE

ENTER

VOL

DISC

ALBUM

VCR

CABLE

NET/USB

DVD

RECEIVER

ZONE

续

Equalizer Settings

（均衡设置）

此设置可由自动扬声器设置功能完成。（参见 60 页）

使用 Equalizer（均衡）设置，您可以使用 7 波段均衡器单独调节扬声器的音调。各扬声器的音量可以在 89 页设置。均衡器设置只适用于扬声器 A，选择扬声器 B 时无法调节。

2-7

1, 8

按下 [RECEIVER] REMOTE MODE 键，接著按 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按下 [ENTER] 键。

出现「Speaker Setup」菜单。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

MOVE ENTER RETURN

ENTER

使用上、下 [q]/[w] 键选择「5. Equalizer Settings」，然后按下 [ENTER] 键。

出现「Equalizer Settings」菜单。

2–5. Equalizer Settings Equalizer Channel 63Hz 160Hz 400Hz 1000Hz 2500Hz 6300Hz 16000Hz

MOVE VA LUE

RETURN

Manual

RETURN

Front

0dB 0dB 0dB 0dB 0dB 0dB 0dB

SETUP

EXIT

使用左、右 [e]/[r] 键来设定「Equalizer」选项为∶

Off: 音调关闭，相应降半音。

Manual: 可以手动调节各个扬声

器的均衡（Equalizer）。

MultEQ XT

Dynamic EQ*1

Dynamic Vol(Light)*1

Dynamic Vol(Heavy)

*1 执行自动扬声器设置操作后可以选择

这些设置。自动扬声器设置完成后即自动设置为 Dynamic EQTM。

当选择「Dynamic EQ」，「MultEQ

XT」与「Dynamic EQ」

可用。当选择「Dynamic Vol(Light)」或「Dynamic Vol(Heavy)」，「MultEQ XT」、「Dynamic EQ」及「Dynamic

Vo l u m e

」可用。

如果选择了「Manual（手动）」，继续此操作步骤，如选择了「Off （关闭）」，请跳到步骤 8。

■ MultEQ XT

Audyssey MultEQ XT 矫正激活（参见 60 页）。

■ Dynamic EQ

「Audyssey MultEQ XT」与「Dynamic EQ」激活（参见 60 页）。

■ Dynamic Vol(Light)

「Audyssey MultEQ XT」，「 Dynamic EQ」及「Dynamic Volume（动态卷）（轻压缩模式）」激活（参见 60 页）。

此设置防止高音或低音分别比平均声音更高或更低。

■ Dynamic Vol(Heavy)

「Audyssey MultEQ XT」、「 Dynamic EQ」及「Dynamic Volume（动态卷）（重压缩模式）」激活。

此设置对音量影响最大，使所有声音响度相等。

Cs-91

高级设置 -

续

使用向下 [w] 键来选择「Channel」，然后使用左、右 [e]/[r] 键来选定一个扬声器。

您可以选择∶「Front（前置）」，「Center（中置）」，「Surround （环绕）」，「SurrBack（后环绕）」或「Subwoofer（重低音）」扬声器。

2–5. Equalizer Settings Equalizer Channel 63Hz 160Hz 400Hz 1000Hz 2500Hz 6300Hz 16000Hz

MOVE VA LUE

RETURN

Manual

RETURN

Front

0dB 0dB 0dB 0dB 0dB 0dB 0dB

SETUP

EXIT

使用上、下 [q]/[w] 按钮以选择「Frequency（频率）」选项，然后使用左、右 [e]/[r] 按钮以调整在该频率的音量。

您可以选择∶ 「63Hz」，「160Hz」，「400Hz」，「1000Hz」，「2500Hz」，「6300Hz」或「16000Hz」。对于重低音扬声器，可以选择「25Hz」，「40Hz」，「63Hz」，「100Hz 」或「160Hz」。

在各个频率的音量可在 -6 到 +6 dB 的范围内以 1dB的增减幅度调整。

秘诀：低频率（例如 160 Hz）会影响低音音效；高频率（例如 6300 Hz）会

影响高音音效。

注意：

• 当欣赏模式设定成 Direct （直通）， Pure Audio （纯粹音频）时，不会产生任何效果。

• 均衡器设置对于 176.4/192 kHz 信号不起作用。

• 可在 AV 放大机上使用其 [SETUP（设定）]、箭头

与 [ENTER （输入） ] 按钮来执行此程序。

Cs-92

使用上、下 [q]/[w] 按钮以选择「Channel（声道）」，然后使用左、右 [e]/[r] 按钮来选择另一个扬声器。

重复步骤 6、7 来调节各扬声器。

按下 [SETUP] 键。

设定菜单将关闭。

高级设置 -

续

THX Audio Setup（THX

音频设置）

此设置不能通过自动扬声器设置功能完成。（参见 60 页）

通过「SurrBack Sp Spacing（后环绕扬声器空间）」设置，您可以指定后环绕扬声器之间的距离。此设置由扬声器 A 和扬声器 B 使用。

如果您在使用 THX 认证的重低音扬声器，将「THX Subwoofer（THX 重低音扬声器）」设置为「Ye s」。您可以应用 THX 的 BGC（边缘获得补偿）来补偿聆听者就坐非常靠近房间边缘时产生的低频率变形夸张（例如墙壁）。您也可以设置 THX Loudness Plus 性能为「On（开启）」或「Off（关闭）」。当「Loudness Plus」设置成「On（打开）」时，可以在低音量欣赏音响表现的细微差别。

此结果只在选择 THX 聆听模式时才可用。

按下 [RECEIVER] REMOTE MODE 键，接著按下 [SETUP] 键。

屏幕上显示主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「2. Speaker Setup」，然后按下 [ENTER] 键。

出现「Speaker Setup」菜单。

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

使用上、下 [q]/[w] 键选择「SurrBack Sp Spacing」，并使用左、右 [e]/[r] 键指定后环绕扬声器之间的距离。 >4ft（>1.2m）（默认）∶

如果后环绕扬声器距离大于 4 英尺，选择此项。

<1ft （<0.3m）∶

如果后环绕扬声器距离小于 1 英尺（30 厘米），选择此项。

1ft– 4ft （0.3m–1.2m）∶

如果后环绕扬声器距离在 1 到 4 英尺之间（0.3-1.2 米），选择此项。

注意：

如果「SurrBack Ch（后环绕声道）」设置为「2ch」（85 页），「Speaker Type Front(Speaker A)」或「Front(Speaker B)」设置为「Bi-Amp」或「BTL」（57 页），「SurrBack（后环绕）」设置为「None」（85 页）或「Not Use」（87 页），或「Powered Zone2 」正在使用（121 页），无法设置。

使用上、下 [q]/[w] 键选择「THX Subwoofer」，然后使用左、右 [e]/[r] 键选择：

No ∶ 如果您没有 THX 认证的

重低音扬声器，选择此项。

Ye s ∶ 如果您有 THX 认证的重

低音扬声器，选择此项。

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择「6. THX Audio Setup」，然后按下 [ENTER]

键。

出现「THX Audio Setup」菜单。

2–6. THX Audio Setup SurrBack Sp Spacing THX Subwoofer BGC Loudness Plus

Preserve THX Settings

MOVE VA LUE

RETURN

> 4ft

Yes

Off

- - -

SETUP

EXIT

当「Loudness Plus」设置为「Off （关闭）」时，「Preserve THX settings」可选。

使用上、下 [q]/[w] 键选择「BGC」，然后使用左、右

[e]/[r] 键选择：

Off ∶ 选择此项，关闭 BGC。 On ∶ 选择此项，打开 BGC。

注意：

如果「THX Subwoofer（THX 重低音扬声器）」为「Ye s」（步骤 5），此设置才可用。

Cs-93

高级设置 -

续

使用上、下 [q]/[w] 键选择

「Loudness Plus」，然后使用左、

右 [e]/[r] 键选择：

Off ∶

选择此项，关闭「

Loudness Plus

」。

On ∶

选择此项，打开「Loudness

Plus」（默认）。当「Loudness Plus」设置为「Off （关闭）」，「Preserve THX

settings」选项将出现在「Loudness Plus」下方（第 8 步）。

使用上、下 [q]/[w] 键选择

「Preserve THX settings」，然后使

用左、右 [e]/[r] 键选择： Ye s ∶

当选择「Ye s 」，将不激活

Audyssey Dynamic EQ / Audyssey

Dynamic Volume™ （Audyssey

动态卷 ™）。

No ∶

当选择「No」，按照设置

Audyssey Dynamic EQ / Audyssey

Dynamic Volume（Audyssey

THX

卷）将在

聆听模式下激活。

动态

注意：

如果「Loudness Plus（THX 重低音扬声器）」为「Off」（步骤 7），此设置才可用。

Audio Adjust （音频调节菜单）

在此您可以设定欣赏模式相关的设定与功能。

按下 [RECEIVER] REMOTE MODE 键，接著按下 [SETUP] 键。

屏幕上出现主菜单。如果主菜单未显示，请确保在您的

电视上选择了合适的外部输入接口。

使用上、下 [q]/[w] 键选择「3. Audio Adjust（音频调节）」，然后按 [ENTER] 键。

出现「Audio Adjust」菜单。

3. Audio Adjust

1. Tone Control

2. DSD

3. Multiplex/Mono

4. PLIIx/Neo:6

5. Dolby EX

6. Theater-Dimensional

7. LFE Level

ENTER

RETURN

MOVE ENTER RETURN

SETUP

EXIT

使用上、下 [q]/[w] 键选择一种设置，然后按下 [ENTER] 键。

出现所选择的功能菜单。

按下 [SETUP] 键。

设置关闭。

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、箭头与 [ENTER（输入）] 按钮来执行此程序。

THX Loudness Plus

THX Loudness Plus 是一种新型的音量控制技术，以 THX Ultra2 Plus™ 和 THX Select2 Plus™ 共同认证的接收机为特色。有了 THX Loudness Plus，家庭影院的观众可以在任何音量上享受更丰富细腻的环绕混音音效。将音量调低至声参考电平之下会导致某些音响质素的丢失或者听众领会到不同的声音元素。智能调节周围环绕声道的音调平衡和频率响应而导致音量降低时， THX Loudness Plus 可以修复由此造成的音调和空间转移。这样，无论音量如何设置，都能使使用者体验到声道带来的至真音效。而且，无论在何种 THX 聆听模式下聆听，THX Loudness

Plus 都会自动应用于其中。新款 THX Cinema, THX Music 和 THX Games 模式为每一内容类型都配备了相应的 THX Loudness Plus 设置。

使用上、下 [q]/[w] 按钮以选择设定，然后使用左、右 [e]/[r] 按钮以设定其内容。

在下面说明此设定。

Cs-94

高级设置 -

续

注意：

可在 AV 放大机上使用其 [SETUP（设定）]、箭头与 [ENTER（输入）] 按钮来执行此程序。

To n e C o n t r o l

您可以分别调节前置，中置，环绕和后环绕扬声器的音调（高音和低音）。对于重低音扬声器，您可以调节重音。

■ Bass （低音）

通过此功能可以放大或缩小低频声音信号的输出，从 -10dB 到 +10dB，以 1 步进。

■ Tr e bl e （高音）

通过此功能可以放大或缩小高频声音信号的输出，从 -10dB 到 +10dB，以 1 步进。

注意：

• 选择了 Direct（直接）、Pure Audio（纯音）或 THX 聆听模式时，音调控制线路被跳过。

• 当选择多声道模拟输入接口时，此设置不可用。

• 此过程也可以在AV 放大机上通过其[TONE]、[e]

和 [r] 键进行（参见 68 页）。

DSD Setting

■ DAC Direct

此设置决定 DSD（SACD）音频信号是否通过 DSP，传递 A/V Sync，延迟等，是否在选择了 Pure Audio 或 Direct（直接）聆听模式时进行 DSP 处

理。

No ∶ DSD 信号由 DSP 处理（默认）。

Ye s ∶ DSD 信号不由 DSP 处理。

设置完成后，按 [SETUP] 键。

设定菜单将关闭。

设置（音调控制设置）

（直接设置）

Multiplex/Mono

Multiplex

■ Input Ch(Mux)

此设置决定选择哪一个声道输出立体声多元输入源。使用此设置可选择带有多元资源、或多种语言电视广播等设备的音频声道或语言。

Main ∶ 主声道输出（默认）。

Sub ∶ 次声道输出。

Main/Sub ∶主声道与次声道都输出。

Mono

■ Input Ch(Mono)

本设定指定了要播放任何 2 声道数位讯号源（例如：Dolby Digital，或在单声道（Mono）欣赏模式中的 2 声道类比 /PCM 讯号源）时所要使用的声道。

L+R ∶ 左声道和右声道都输出（默认）。

L ∶ 只有左声道输出。

R ∶ 只有右声道输出。

■ Output Speaker

使用单声道聆听模式时，此设置决定何种扬声器输出单声道音频。

C ∶

L/R ∶ 单声道音频从左前扬声器和右前扬声器

PLIIx/Neo:6

PLIIx Music(2ch Input)

这些设置只适用于双声道（立体声）声源。如果您没有使用任何后环绕扬声器，这些设置适用于 Dolby Pro Logic II，而不是 Dolby Pro Logic IIx。

■ Panorama （全景）

使用此设置，在使用 Dolby Pro Logic IIx Music 聆听模式时，您可以拉宽前部立体影象的宽度。

On ∶ 开放全景功能。 Off ∶ 关闭全景功能（默认）。

设置（多元/单声道设置）

单声道音频从中置扬声器输出（默认）。

输出。

设置

（仅限双声道）

Cs-95

高级设置 -

续

■ Dimension

使用此设置，在使用 Dolby Pro Logic IIx Music 聆听模式时，您可以将声场向前或向后移动。可调范围在 -3 到 +3 之间。默认设置为 0。低于此值的设置是将声场前移。高于此值的设置是将声场后移。如果觉得的立体声象过宽，或环绕声过强，将声场前移可改善平衡度。相反，如果立体声象感觉象单声道，或环绕声不够强，将声场后移。

■ Center Width （中央宽度）

使用此设置，在使用 Dolby Pro Logic IIx Music 聆听模式时，可调节中置扬声器的声音宽度。如果您使用了中置扬声器，中置声道的声音只从中置扬声器输出。（如果没有使用中置扬声器，中置声道的声音将被分散给左前与右前扬声器，产生幻觉中置）。此设置控制左前、右前和中置混合扬声器，方便您调节中置声道的声效色差。可调范围在 0 到 7 之间。默认设置为 3。

Neo:6 Music

■ Center Image

DTS Neo：6 Music 聆听模式可以从双声道立体声源中生成 6 声道环绕声。使用此设置，可以规定削减左前声道和右前声道的输出值从而产生中置声道。可调范围在 0 到 5 之间。默认设置为 2。

假设声音定位在中央，当设置为 0 时，左前与右前声道的输出值将被削弱一半（-6dB）。聆听位置偏离中央时，此设置能起到很好的作用。设置为 5 时，左前与右声道的输出没有削弱，保持原有的立体声平衡。

Dolby EX

■ Dolby EX

该设置决定 Dolby EX 信号操作模式。

Auto （自动）∶

Manual （手动）∶

设置

输入源为 Dolby EX，您可以选择 Dolby EX 或 THX Surround EX 聆听模式（默认）。

输入源为 Dolby EX，您可以选择任何一个可兼容此格式的聆听模式（例如， Dolby EX， Dolby Pro Logic IIx 等）。

Theater-Dimensional（T- D

■ Listening Angle （聆听角度）

使用此设置，您可以通过指定左右前置音箱相对于聆听位置的角度，优化 Theater-Dimensional（剧院）聆听模式。理想状态下，左前扬声器和右前扬声器应该放置在距离聆听位置相等的地方，与聆听位置形成的角度应该在以下三种可选情况中。

左前扬声器右前扬声器

Wide （宽）∶

如果角度大于 30 度，选择此项（默认）。

Narrow （窄）∶

如果角度小于 30 度，选择此项。

LFE Level

采用此项设置，对 Dolby Digital，DTS 和多声道 PCM 输入，您可以进行 LFE（低频效应）音频设

置。该音平可设置为 - ∞，-20dB，-10dB，和 0dB （默认）。

使用这些输入源时，如出现低频效音效过大，将音平设为 -20dB 或 - ∞ dB。

■ Dolby Digital

为 Dolby Digital 与 Dolby Digital Plus 输入源设置 LFE 声道音平。

■ DTS

为 DTS 与 DTS-HD High Resolution 输入源设置 LFE 声道音平。

■ Multich PCM

为多声道 PCM 输入源设置 LFE 声道音平。（Multichannel PCM 通过 HDMI 接口输入。）

■ Dolby TrueHD

为 Dolby TrueHD 输入源设置 LFE 声道音平。

■ DTS-HD Master Audio

为 DTS-HD Master Audio 输入源设置 LFE 声道音平。

■ DSD

为 DSD 输入源设置 LFE 声道音平。

设置（

LFE

）设置

30˚

音平）

Cs-96

高级设置 -

续

ENTER

SETUP

DIRECT

ON STANDBY

DVD

123

GAME/TV

456

TAPE

789

PHONO

+10

10 11 12

--/---

INPUT SELECTOR

123

DVD

DIMMER

DISC

ALBUM

PREV CH

DISPLAY MUTING

REC

STEREO

REPEAT

PURE A

TEST TONE

CBL/SATVCR/DVR

AUX1 AUX

TUNER

NET/USB

D. TUN

CLEAR

MACRO

REMOTE MODE

VCR

CDR/MD/DOCK

NET/USB

CABLE

SAT

ENTER

PLAYLIST

SP A SP B

LISTENING MODE

SURR

SUBTITLE

AUDIO

DIRECT

THX

CH SEL

LEVEL

VIDEO OFFOPEN/CLOSE

AUDIO SEL

L NIGHT

VCRVCR DVDDVD HDDHDD

RC-

687

INPUT

TV CH

TV VOL

ZONE

RECEIVER

TAPE/AMP

VOL

RANDOM

PLAY MODE

ALL ST

LEVEL

Re-EQ

SLEEP

RECEIVER

Re-EQ L NIGHT

使用音频设置

可以通过按 [DIRECT] （音频）键更改多种音频设置。

遥控器

按下 [RECEIVER] 键，接著按下 [DIRECT] 键。

设置项目显示在显示屏上。

使用左、右 [e]/[r] 键选择设置。

重复此步骤进行其他设置操作。

Music Optimaizer

Optimaizer

Music Optimizer 功能可以增强压缩格式音乐文件的声音质量。可以用于使用「有损」压缩方法的音乐文件，例如 MP3。

Off:

Music Optimizer 关闭（默认）。

On:

Music Optimizer 打开。

注意：

Music Optimizer 功能只能用于采样率低于 48 kHz 的 PCM 数字音频输入信和模拟音频输入信号。当选择了 Pure Audio （纯音频）或 Direct （直通）聆听模式时， Music Optimizer 被禁用。

使用 Re-EQ 功能

使用 Re-EQ 功能，您可以纠正带有过于刺耳的高频音轨，使其更适合与家庭影院的欣赏。

此功能可与以下聆听模式一起使用： Dolby

Digital，Dolby Digital EX，Dolby Pro Logic II Movie，Dolby Pro Logic IIx Movie，DTS，DTSES，DTS Neo:6 Cinema，DTS 96/24，THX Cinema，THX Surround EX，THX Ultra2 Cinema， Neural THX 和多声道信号。

先按下 [RECEIVER] 键，接著按 [Re-EQ] 键。

再次按下 [Re-EQ] 键关闭 Re-EQ 功能。

你也不可以使用 AV 放大机上的 [Re-EQ] 按钮来设置此功能。

使用上、下 [q]/[w] 选择条目。

注意：

此过程也可以在 AV 放大机上通过其 [Re-EQ] 键进行。

Cs-97

高级设置 -

续

使用深夜聆听功能

使用深夜聆听功能，您可以减弱杜比数字材料的动态范围，使您即使在很低的音量下也可以聆听安静的部分—适合在夜晚看电影不想打扰别人时使用。

按下 [RECEIVER] REMOTE MODE 键，然后重复按下 [L NIGHT] 键。

对于 Dolby Digital 和 Dolby Digital Plus 输入源，选项有∶

Off ∶ 深夜聆听功能关闭（默

认）。

Low ∶ 小幅度缩小动态范围

High ∶ 大幅度缩小动态范围

对于 Dolby TrueHD 输入源，选项有：

Auto ∶ 动态范围自动按照输入

源材料和当前音量设置的基础被控制（默认）。

Off ∶ 深夜聆听功能关闭 On ∶ 深夜聆听功能打开。

注意：

• 深夜聆听功能只能用于输入源为 Dolby Digital， Dolby Digital Plus，或 Dolby TrueHD。

• 深夜聆听功能的效果取决于播放的材料和原始声音设计者的意愿，对于某些材料，即使选择了不同的选项，也可能没有什么效果或者效果很低。

• AV 放大机被设置为待机时，深夜聆听功能「Off」。对于 Dolby TrueHD 输入源，将被设置为「Auto」。

• 此过程也可以在 AV 放大机上通过其 [LATE NIGHT] 键进行。

Source Setup （输入源设置）

本章节介绍在「Source Setup（输入源设置）」菜单上的各项。各个输入选择器上的项目可以单独设置。

按下 [RECEIVER] 遥控模式键，然后使用输入选择器键，选择输入

源。

按下 [SETUP] 键。

屏幕上出现主菜单。

使用上、下 [q]/[w] 键选择「4. Source Setup（输入源设置）」，然后按 [ENTER] 键。

出现此「Source Setup（输入源设置）」菜单。当前所选中的输入选择器将在方框中显示。

4. Source Setup

1. IntelliVolume

2. A/V Sync

3. Name Edit

4. Picture Adjust

5. Satellite Radio

6. SIRIUS Parental Lock

MOVE ENTER RETURN

ENTER

DVD

RETURN

SETUP

EXIT

Cs-98

使用上、下 [q]/[w] 键选择一个项目，然后按下 [ENTER] 键。

该选项内容出现在屏幕上。

高级设置 -

续

使用上、下 [q]/[w] 键选择一种选项，然后使用左、右 [e]/[r] 键进行更改。

「Source Setup（输入源设置）」菜单项在下面的章节内介绍。

按下 [SETUP] 键。

设置关闭。

IntelliVolume

使用「IntelliVolume」，您可以设置各个输入选择器的音平。如果您的源设备音量过高或者过低，此设置有用。

使用左、右 [e]/[r] 键来设定音量水平。如果一个设备比其它设备音量高，使用左 [e] 键来

降低输入音量。如果过于安静，使用右 [r] 键盘来升高输入音量。

输入水平可以在 -12dB 到 +12dB 之间，以每 1dB 为单位进行调节。

注意：

• 「IntelliVolume」功能不适用于 Zone 2 或Zone 3。

A/V Sync

使用 DVD 播放机的逐行扫瞄功能时，您可能会发现图象和声音不同步。使用「A/V Sync」设置，您可以对音频信号实施延迟以纠正此问题。延迟可以设置的范围是 0 到 250 豪秒（msec），步进为 5 毫秒。

使用上、下 [q]/[w] 键选择一个输入选择器，使用左、右 [e]/[r] 键选择延迟。

在设置延迟时，如需观看电视画面，按下 [ENTER] 键。

如果 HDMI Lip Sync 启用（参见 107 页），您的电视或显示器支持 HDMI Lip Sync，显示延迟时间将为「A/V Sync」延迟时间。HDMI Lip Sync 延迟时间在平行顺延。

注意：

选择了 Pure Audio（纯音）聆听模式时，或使用 Direct（直接）聆听模式播放模拟输入源，「A/V Sync」将无法设置。

4–2. A/V Sync

A/V Sync 100msec

DVD

Press Enter to see picture.

VALU E

RETURN

SETUP

EXIT

Name Editt

（字符编辑）

您可以为各个输入选择器设置输入定制的名称，便于分辨。选择时，定制的名称将出现在显示屏幕上。

使用文字输入屏幕编辑定制的名称。

1. 使用箭头指示 [q]/[w]/[e]/[r] 键来选择一个字符，然后按下 [ENTER] 键。重复此步骤，最多可以输入 10 个字符。

2. 结束后，要保存名称时，确保用箭头

[q]/[w]/[e]/[r] 按钮选择「OK」，然后按 [ENTER （输入） ]。否则不会保存。

名称输入区域

4-3. Name Edit Name

A B C D E F G H I J K L M

N O P Q R S T U V W X Y Z

a b c d e f g h i j k l m

n o p q r s t u v w x y z

ENTER

DISPLAY

INPUT

RETURN

SETUP

4-3. Name Edit Name

0 1 2 3 4 5 6 7 8 9 - . '

( ) + * = / , : ; ! ? _

EXIT

DISPLAY

ENTER

INPUT

RETURN

CANCEL

SETUP

EXIT

（左）/ （右）:

当光标在名称输入区域内移动时，选项被选中。

OK:

输入结束后选择。

CANCEL:

要取消名称输入时选择。

纠正字符∶

1. 利用箭头指示 [q]/[w]/[e]/[r] 键选择

「（左）」或「（右）」，然后按下

[ENTER] 键。

2. 按几下 [ENTER] 键选择不正确的字符（每按一下 [ENTER] 键，光标移动一个字符）。

3. 使用箭头指示 [q]/[w]/[e]/[r] 键选择正确的字符，然后按下 [ENTER] 键。

注意：

• 如果要恢复定制名称到默认，在各个字母处输入

空白空格清除定制名称。

• 这些步骤也可以在 AV 放大机上，使用其 [SETUP]

键， [ENTER] 键和箭头指示键进行设置。

Cs-99

高级设置 -

续

Picture Adjust

新的「4-4. Picture Adjust」选项被添加到「1. Input/Output Assign」菜单，此菜单和设置可以与其他菜单一样进行操作。设置项目介绍如下。

■ Game Mode

如果与 AV 放大机连接的视频设备，例如游戏机，播放时视频信号发生延迟现象，选择与视频设备连接的输入选择器上的「Game Mode （游戏模式）」，并设置成「On （开启）」。

使用左、右 [e]/[r] 按钮选择 :

Off （关闭） : 游戏模式关闭（默认）。 On （打开） : 游戏模式开启。

■ Zoom Mode （放大）模式

此设置可设定屏幕纵横比。

Normal （常规）：

（图象质量菜单）

Zoom:

WideZoom:

Full （全屏）：（默认）

注意：

「Zoom Mode」还可以用遥控器上的 [DISPLAY （显示屏） ] 键设置。

1. 按住 [DISPLAY （显示屏） ] 键直到设置项目显示在显示屏上。

2. 使用上、下 [q]/[w] 键选择「Zoom Mode」，使用左、右 [e]/[r] 键更改设置。

■ ISF Mode

接收机是为将设置与影像科学基金会（ISF）建立的校准标准合并而设计的。为获得最佳视频效果， ISF 开发了详尽的，行业认可的标准，并执行了一个培训计划使维修技工与安装工能应用这些标准从接收机获得最佳图像质量。因此，Onkyo 推荐设置与校准由一名 ISF 认证的安装维修技工进行。

Custom: Day: Night:

注意：

当选择「ISF Mode（ISF 模式）」时，设置由「Resolution（解析度）」更改为「B Contrast（B 对比度）」。

用户设置（所有项目可以自由设置。）房间明亮时的设置。房间黑暗时的设置。

Cs-100

ONKYO TX-SA876, TX-NA906 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

重要的防护措施

随机提供的附件

多区域性能

AV 放大机简介

安装电池

对准遥控器

如何使用遥控器模式

RECEIVER/TAPE 模式

DVD 模式

CD/MD/CDR 模式

DOCK 模式

NET/USB 模式 （仅限 TX-NA906）

关于家庭剧院音效

欣赏家庭影院

连接 AV 放大机

连接扬声器

双功放前扬声器 A

桥接前置扬声器 A

双功放前扬声器 B

桥接前置扬声器 B

有关 AV 连接

连接音频和视频组件

应选择哪种连接方式？

连接电视或投影仪

连接 DVD 播放机

连接影带录放影机或是 DVD 录影机来播放

连接影带录放影机或是 DV D 录影机来录影

连接卫星，有线，机顶盒或其他视频输入源

使用 HDMI 连接设备

连接游戏机控制器

连接摄影机或其它装置

连接 CD 播放机或唱机

连接磁带录音机， CDR，迷你光盘录音机或 DAT （数码）录音机

连接有源放大器

连接调谐器

连接 RI 基座

连接电源线

开放 AV 放大机

开放并设置为待机

首次设置

视频设定

选择屏幕设置菜单的语言

使用屏幕设置菜单

Monitor Out 设置

视频输入

Digital Audio Input 设置

Analog Audio Input 设置

Speaker Settings

TV Format （电视格式）设置

更改输入显示

基本操作说明

选择输入讯号源作

调节扬声器音量

设置显示亮度

静音控制

使用睡眠定时器

耳机的使用

调整低音及高音

显示输入源信息

录制输入源

从不同的 AV 输入源录制节目

使用聆听模式

选择聆听模式

各个输入源格式可用的聆听模式

关于聆听模式

高级设置

菜单示意图

Monitor Out 设置

Speaker Setup （扬声器设置）

Audio Adjust （音频调节菜单）

使用音频设置

使用 Re-EQ 功能

使用深夜聆听功能

Source Setup （输入源设置）

NET/USB 模式（仅限 TX-NA906）
