Onkyo HTP-993THX, SKS-978THX, SKS-993THX User Manual

Caution

Standby/On indicator

Red: Subwoofer in standby mode
Blue: Subwoofer on

The status indicator lights blue when
low frequency sound is being passed
through the speaker.
The indicator does not light in the
normal dialog or high frequency sound.

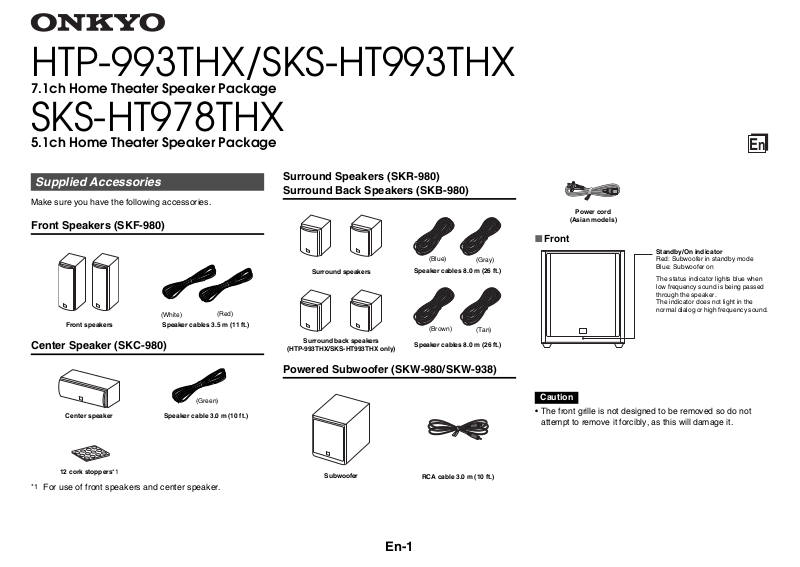

HTP-993THX/SKS-HT993THX

7.1ch Home Theater Speaker Package

SKS-HT978THX

5.1ch Home Theater Speaker Package

E

n

Supplied Accessories

Make sure you have the following accessories.

Front Speakers (SKF-980)

Front speakers

Center Speaker (SKC-980)

Center speaker Speaker cable

12 cork stoppers*1

*1

For use of front speakers and center speaker.

(White)

Speaker cables 3.5 m (11 ft.)

(Green)

(Red)

3.0 m (10 ft.)

Surround Speakers (SKR-980)
Surround Back Speakers (SKB-980)

Surround speakers

Surround back speakers

(HTP-993THX/SKS-HT993THX only)

(Blue)

Speaker cables 8.0 m (26 ft.)

(Brown)

Speaker cables 8.0 m (26 ft.)

(Gray)

(Tan)

Powered Subwoofer (SKW-980/SKW-938)

Subwoofer

RCA cable 3.0 m (10 ft.)

Power cord

(Asian models)

■ Front

• The front grille is not designed to be removed so do not
attempt to remove it forcibly, as this will damage it.

En-1

■ Rear

SKF-980 SKR-980/SKB-980 (HTP-

993THX/SKS-HT993THX

only)

Keyhole slots for wall

mounting

Keyhole slots for wall mounting

260 mm (10-1/4")

SKC-980

SKW-980 (North American models)

OUTPUT LEVEL control

This control is used to adjust the
volume of the subwoofer.

LINE INPUT

This RCA input should be connected to
the subwoofer pre out on your AV

To AC outlet

SKW-980 (Asian models)

To AC outlet

SKW-938 (European models)

To AC outlet

Caution

• With other audio-video components, connect the subwoofer’s
LINE INPUT to the subwoofer pre out jack of your equipment.
Never plug any kind of musical instrument to the subwoofer.

receiver with supplied RCA cable.

AC INLET

Connects the supplied power cord.

OUTPUT LEVEL control

This control is used to adjust the
volume of the subwoofer.

LINE INPUT

This RCA input should be connected to
the subwoofer pre out on your AV
receiver with supplied RCA cable.

POWER switch

Press this switch to the ON position to
turn on the power. Press it to the OFF
position to turn off the power.

OUTPUT LEVEL control

This control is used to adjust the
volume of the subwoofer.

LINE INPUT

This RCA input should be connected to
the subwoofer pre out on your AV
receiver with supplied RCA cable.

Note

• The Auto Standby function turns the subwoofer on when the
input signal exceeds a certain level. If the Auto Standby
function does not work reliably, try slightly increasing or
decreasing the subwoofer output level on your receiver.
When there’s no input signal for a while, the SKW-980/SKW­938 automatically enters Standby mode.

• If the Standby/On indicator lights (both red and blue LEDs)
several seconds or minutes after the sound output stopped,
this means that the amp protection circuit has been activated.
In this case, set the OUTPUT LEVEL control to the center
position, and disconnect the power cord from the AC outlet.
Wait at least 10 minutes, and then reconnect the power cord.
If that doesn’t solve the issue, contact your Onkyo dealer.

Before Using the Home Theater
Speaker Package

Using the Cork Stoppers for a More Stable
Platform

We recommend using the supplied cork stoppers to achieve
the best possible sound from your speakers. The cork
stoppers prevent the speakers from moving, providing a
more stable platform.

Cork stoppers

Bottom of the SKF-980

■ Attaching and detaching the speaker grilles

The front, center, surround and surround back speakers
have detachable grilles.
See the illustrations to attach or detach them.

Bottom of the SKC-980

Cork stoppers

En-2

Removal

Replacement

Setting the Subwoofer Level

Make sure the SKW-980/SKW-938
subwoofer’s output level control is set at
the “THX POSITION”.
You can then adjust the level as needed.

Wall Mounting

To mount the front/surround/surround back speakers
vertically, use the keyhole slot shown to hang each speaker
on a screw that’s securely screwed into the wall.

To mount the center speaker horizontally, use the two
keyhole slots shown to hang each speaker on two screws
that are securely screwed into the wall.

Caution

Note

4

3

521

Surround back

left speaker *

Surround back
right speaker *

Surround

left speaker

Surround

right speaker

Front left

speaker

Front right

speaker

Center speaker

Brown Tan Blue Gray

White Red

Green

Powered

subwoofer

• A mounting screw’s ability to support a
speaker depends on how well it’s
anchored to the wall. If you have hollow
walls, screw each mounting screw into a
stud. If there are no studs, or the walls
are solid, use suitable wall anchors. Use
screws with a head diameter of 9 mm
(5/16") or less and a shank diameter of
4 mm (1/8") or less. With hollow walls,
use a cable/pipe detector to check for any power cables or
water pipes before making any holes.

• Leave a gap of between 5 mm (3/16") and 10 mm (7/16")
between the wall and the base of the screw head, as shown.
(We recommend that you consult a home installation
professional.)

Enjoying Home Theater

The Home Theater means that you can enjoy surround
sound with a real sense of movement in your own home —
just like being in a movie theater or concert hall.

Wall

5 to 10 mm
(3/16" to 7/16")

Front left and right speakers (SKF-980)

1

They should be positioned facing the listener at about
ear level, and equally spaced from the TV. Angle them
inward slightly so as to create a triangle, with the
listener at the apex.

Center speaker (SKC-980)

2

Position it close to your TV facing forward at about ear
level, or at the same height as the front left and right
speakers.

Surround left and right speakers (SKR-980)

3

Position them at the sides of the listener, or slightly
behind, about 60 to 100 cm (2 to 3 feet) above ear
level. Ideally they should be equally spaced from the
listener.

Surround back left and right speakers (SKB-980:

4

HTP-993THX/SKS-HT993THX only)

These speakers further enhance the realism of
surround sound and improve sound localization
behind the listener.
Position them behind the listener about 60 to 100 cm
(2 to 3 feet) above ear level.

Subwoofer (SKW-980: North American and Asian

5

models/SKW-938: European models)

The subwoofer handles the bass sounds of the LFE
(Low-Frequency Effects) channel and bass from the
satellite speakers when a crossover is specified. The
volume and quality of the bass output from your
subwoofer will depend on its position, the shape of
your listening room, and your listening position. In
general, a good bass sound can be obtained by
installing the subwoofer in a front corner, or at one­third the way along the front wall, as shown.

Connecting the Speakers

Speaker Connection Precautions

Read the following before connecting your speakers:

• Turn off your receiver before making any connections.

• Pay close attention to speaker wiring polarity.
Connect positive (+) terminals to only positive
(+) terminals, and negative (–) terminals to only
negative (–) terminals. If the speakers are wired
incorrectly, the sound will be out of phase and
will sound unnatural.

• Be careful not to short the positive and negative wires.
Doing so may damage your amp.

• When you connect the front high left and right speakers,
prepare for it separately, or use the surround back left and
right speakers.

.

Corner
position

1/3 of wall
position

* HTP-993THX/SKS-HT993THX only

En-3

Specifications

:

u

:

u

u

:

u

u

:

u

u

■ Powered Subwoofer (SKW-980: North American and Asian

models/SKW-938: European models)

Type Acoustic suspension
Rated output power (FTC) 125 watts minimum continuous power,

Rated output Power (IEC) 125 watts minimum continuous power, 6

Input sensitivity/impedance 280 mV/20 k
Frequency response 20 Hz to 100 Hz
Cabinet capacity 49 L (1.73 cubic feet)
Dimensions (W

Weight 15.5 kg (34.2 lbs.)
Drivers unit 30 cm (12") Cone Woofer
Power supply AC 120 V, 60 Hz (SKW-980: North

Power consumption 140 W (SKW-980)

Grille Fixed
Other Auto Standby function

H u D) 380 mm u 444 mm u 429 mm

■ Front Speakers (SKF-980)

Type 2 Way Acoustic suspension
Impedance 8
Maximum input power 130 W
Sensitivity 83 dB/W/m
Frequency response 50 Hz to 45 kHz
Crossover frequency 2 kHz
Cabinet capacity 7.5 L (0.265 cubic feet)
Dimensions (W

Weight 5.3 kg (11.7 lbs.)
Drivers unit 12 cm (5") A-OMF Cone Woofer

Terminal Binding post (Banana type supported)
Other Magnetic shielding

H u D) 158 mm × 433 mm × 199 mm

6 ohms, driven at 100 Hz with a
maximum total harmonic distortion of
1% (SKW-980)

ohms, driven at 100 Hz with a maximum
total harmonic distortion of 1% (SKW-938)

14-15/16" u 17-1/2" u 16-7/8"
(incl. grille and projection)

American)
AC 220 V-230 V, 50/60 Hz (SKW-980:
Asian)
AC 230 V, 50 Hz (SKW-938)

137 W (SKW-938)

Non-magnetic shielding

6-1/4" u 17-1/16" u 7-13/16"
(incl. grille and projection)

2.5 cm (1") Soft Dome Tweeter u 1

2

■ Center Speaker (SKC-980)

Type 2 Way Acoustic suspension
Impedance 8
Maximum input power 130 W
Sensitivity 83 dB/W/m
Frequency response 50 Hz to 45 kHz
Crossover frequency 2 kHz
Cabinet capacity 7.5 L (0.265 cubic feet)
Dimensions (W

Weight 5.3 kg (11.7 lbs.)
Drivers unit 12 cm (5") A-OMF Cone Woofer

Terminal Binding post (Banana type supported)
Other Magnetic shielding

H u D) 433 mm u 158 mm u 199 mm

17-1/16" u 6-1/4" u 7-13/16"
(incl. grille and projection)

2.5 cm (1") Soft Dome Tweeter u 1

2

■ Surround Speakers (SKR-980)/

Surround Back Speakers (SKB-980: HTP-993THX/SKS­HT993THX only)

Type 2 Way Acoustic suspension
Impedance 8
Maximum input power 130 W
Sensitivity 81 dB/W/m
Frequency response 50 Hz to 45 kHz
Crossover frequency 2 kHz
Cabinet capacity 4.6 L (0.163 cubic feet)
Dimensions (W

Weight 3.5 kg (7.7 lbs.)
Drivers unit 13 cm (5-1/8") A-OMF Cone Woofer

Terminal Binding post (Banana type supported)
Other Non-magnetic shielding

Specifications and appearance are subject to change without prior
notice.

THX and the THX logo are trademarks of THX Ltd. which may be
registered in some jurisdictions. All rights reserved.

H u D) 200 mm u 275 mm u 169 mm

7-7/8" u 10-13/16" u 6-5/8"
(incl. grille and projection)

2.5 cm (1") Soft Dome Tweeter u 1

1

Use with a TV set

In general, Braun tubes used for color television sets, etc.
are extremely sensitive and can be affected even by the
magnetism of the earth. If a speaker system is used near
them, therefore, discoloring or distortion of pictures will
occur.

For magnetic shielded speakers (Front speakers, Center
speaker):

The speakers are shielded to prevent discoloration. In some
situations, however, discoloration may still be an issue, in
which case you should turn off your TV or monitor, wait 15 to
30 minutes, and then turn it back on again. This normally
activates the degaussing function, which neutralizes the
magnetic field, thereby removing any discoloration effects. If
discoloration problems persist, try moving the speakers
away from your TV or monitor.

For non-magnetic shielded speakers (Powered
subwoofer, Surround speakers, Surround back
speakers):

Try moving the speakers away from your TV or monitor. If
discoloration should occur, turn off your TV or monitor, wait
15 to 30 minutes, and then turn it back on again. This
normally activates the degaussing function, which
neutralizes the magnetic field, thereby removing any
discoloration effects.

En-4

ATTENTION

Témoin Marche/Veille

Rouge : Caisson de graves en mode
veille
Bleu : Caisson de graves activé

Le voyant d’état s’allume en bleu
lorsqu’un son basse fréquence est
transmis par l’enceinte.
Le voyant ne s’allume pas dans la
boîte de dialogue normale ou avec un
son haute fréquence.

HTP-993THX/SKS-HT993THX

Pack d'enceintes Home Cinéma 7.1 ch

SKS-HT978THX

Pack d'enceintes Home Cinéma 5.1 ch

F

r

Accessoires fournis

Assurez-vous d'avoir les accessoires suivants.

Enceintes avant (SKF-980)

Enceintes frontales

Enceinte centrale (SKC-980)

Enceinte centrale Câble d’enceinte 3,0 m (10 ft.)

12 bouchons en liège*1

*1

Pour l'utilisation des enceintes avant et de l'enceinte
centrale.

(Blanc)

Câbles d'enceinte 3,5 m (11 ft.)

(Vert)

(Rouge)

Enceintes Surround (SKR-980)
Enceintes Surround arrière (SKB-980)

Enceintes ambiophoniques

Enceintes ambiophoniques arrière

(HTP-993THX/SKS-HT993THX

uniquement)

(Bleu)

Câbles d'enceinte 8,0 m (26 ft.)

(Marron)

Câbles d'enceinte 8,0 m (26 ft.)

(Gris)

(Beige)

Caisson de graves sous tension (SKW­980/SKW-938)

Caisson de basse

Câble RCA 3,0 m (10 ft.)

Cordon d’alimentation

(Modèles asiatiques)

■ Avant

• Les grilles avant ne sont pas conçues pour être retirées,
donc n'essayez pas de les retirer en forçant, car ceci
risquerait de les endommager.

Fr-1

■ Arrière

SKF-980 SKR-980/SKB-980 (HTP-

993THX/SKS-HT993THX

uniquement)

Fentes pour le montage

mural

Fentes pour le montage mural

260 mm (10-1/4")

SKC-980

SKW-980 (Modèles nord-américains)

Commande OUTPUT LEVEL

Cette commande est utilisée pour
régler le volume du caisson de graves.

LINE INPUT

Cette entrée RCA doit être connectée
sur la pré-sortie du caisson de graves

Vers la prise d’alimentation CA

SKW-980 (Modèles asiatiques)

Vers la prise d’alimentation CA

SKW-938 (Modèles européens)

Vers la prise d’alimentation CA

ATTENTION

• Avec d’autres composants audio-vidéo, connectez le LINE
INPUT du caisson des graves au connecteur jack de sortie
du caisson de votre équipement. Ne jamais brancher aucun
type d’instrument de musique au caisson des graves.

REMARQUE

• La fonction de mise en veille automatique active le caisson
de graves lorsque le signal d'entrée dépasse un certain
niveau. Si la fonction de mise en veille automatique ne

sur votre AV receiver avec le câble
RCA.

Prise de secteur

Connecte le cordon d'alimentation
fourni.

Commande OUTPUT LEVEL

Cette commande est utilisée pour
régler le volume du caisson de graves.

LINE INPUT

Cette entrée RCA doit être connectée
sur la pré-sortie du caisson de graves
sur votre AV receiver avec le câble
RCA.

POWER commutateur

Appuyez sur le commutateur en
position ON pour mettre sous tension.
Appuyez sur le commutateur en
position OFF pour mettre hors tension.

Commande OUTPUT LEVEL

Cette commande est utilisée pour
régler le volume du caisson de graves.

LINE INPUT

Cette entrée RCA doit être connectée
sur la pré-sortie du caisson de graves
sur votre AV receiver avec le câble
RCA.

fonctionne pas de manière fiable, essayez d'augmenter ou
de diminuer légèrement le niveau de sortie du caisson de
graves sur votre récepteur. Lorsqu'il n'y a aucun signal
d’entrée pendant un certain temps, le SKW-980/SKW-938
entre automatiquement en mode veille.

• Si le témoin s’allume en Marche/Veille (respectivement LED
rouge et bleue) quelques secondes ou minutes après que le
son de sortie s'arrête, cela signifie que le circuit de protection
de l'amplificateur a été activé. Dans ce cas, réglez le contrôle
du OUTPUT LEVEL à la position centrale, puis débranchez
le cordon d’alimentation de la prise secteur. Attendre au
moins 10 minutes, puis rebranchez le cordon d'alimentation.
Si ceci ne permet toujours pas de résoudre le problème,
contactez votre revendeur Onkyo.

Avant d’utiliser le pack d'enceinte
Home Cinéma

Utilisation des bouchons en liège pour
obtenir une plateforme plus stable

Nous vous recommandons d'utiliser les bouchons en liège
fournis afin d'obtenir le meilleur son possible de vos
enceintes. Les bouchons en liège empêchent les enceintes
de bouger, offrant une plateforme plus stable.

Bouchons en liège

Bas du SKF-980

■ Attachez et détachez les grilles de l'enceinte

Les enceintes avant, centrale, surround et surround arrière
ont des grilles détachables.
Voir les illustrations pour les attacher ou les détacher.

Bas du SKC-980

Bouchons en
liège

Fr-2

Retrait

Remplacement

Réglage du niveau du caisson de graves

Assurez-vous que le contrôle de sortie
du caisson des graves SKW-980/SKW­938 est réglé sur « THX POSITION ».
Vous pouvez ensuite régler la niveau
selon les besoins.

Montage mural

Pour monter les enceintes avant/surround/surround arrière à
la verticale, utilisez la fente indiquée pour accrocher chaque
enceinte sur une vis fermement vissée dans le mur.

Pour monter l'enceinte centrale horizontalement, utilisez les
deux fentes indiquées pour accrocher chaque enceinte sur
deux vis fermement vissées dans le mur.

ATTENTION

REMARQUE

4

3

521

Surround

arrière G *

Surround
arrière D *

Surround G Surround D Avant G Avant D

Centre

Marron Beige Bleu Gris

Blanc

Rouge

Vert

Caisson de

basse

• La capacité d'une vis de fixation à soute­nir une enceinte dépend de la manière
dont elle est fixée au mur. Si vous avez
des murs creux, vissez chaque vis de
montage dans un goujon. S’il n’y a aucun
goujon, ou si les murs sont solides, utili­sez des ancrages muraux. Utilisez des
vis avec un diamètre de tête de 9 mm
(5/16") ou moins et un diamètre de tige de 4 mm (1/8") ou
moins. Avec des murs creux, utilisez un détecteur de
câble/tuyau pour vérifier s'il y a des câbles d'alimentation ou
des canalisations d'eau avant de faire un trou.

• Laissez un espace compris entre 5 mm (3/16") et 10 mm
(7/16") entre le mur et la base de la tête de la vis, comme
indiqué. (Nous vous recommandons de contacter un
professionnel de l'installation du home.)

Profiter du Home Cinéma

Le Home Cinéma signifie que vous pouvez profiter d’un son
surround avec une véritable sensation de mouvement dans
votre maison, comme si vous étiez dans une salle de
cinéma ou une salle de concert.

Position
du coin

1/3 de la
position du
mur

5 à 10 mm
(3/16" à 7/16")

Mur

Enceintes frontales gauche et droite (SKF-980)

1

Elles doivent être positionnées face à l’auditeur à peu
près au niveau des oreilles, et à égale distance du
téléviseur. Les incliner légèrement vers l'intérieur de
manière à créer un triangle, avec l'auditeur au
sommet.

Enceinte centrale (SKC-980)

2

La placer à proximité de votre téléviseur, orientée
vers l'avant de préférence au niveau des oreilles, ou à
la même hauteur que les enceintes avant gauche et
droite.

Enceintes surround gauche et droite (SKR-980)

3

Les positionner sur les côtés de l'auditeur, ou
légèrement vers l'arrière, à environ 60 à 100 cm (2 à
3 pieds) au-dessus du niveau des oreilles.
Idéalement, elles doivent être à égale distance de
l'auditeur.

Enceintes surround arrière gauche et droite (SKB-

4

980 : HTP-993THX/SKS-HT993THX uniquement)

Ces enceintes renforcent le réalisme du son surround
et améliorent la localisation du son derrière la
personne qui écoute.
Les positionner derrière la personne qui écoute, à
environ 60 à 100 cm (2 à 3 pieds) au-dessus du
niveau des oreilles.

Caisson de graves (SKW-980 : Modèles nord-

5

américains et asiatiques/SKW-938 : Modèles
européens)

Le caisson de graves traite les sons graves du canal
LFE (Effets basse fréquence) et les graves à partir
des enceintes satellites lorsqu’une transition est
spécifiée. Le volume et la qualité de la sortie des
graves de votre caisson de graves dépend de sa
position, de la forme de la pièce d'écoute et de votre
position d’écoute. En général, un bon son grave peut
être obtenu en installant le caisson de graves dans un
angle avant, ou à un tiers de la distance le long du
mur avant, comme indiqué sur le schéma.

Connexion des enceintes

Précautions lors de la connexion des enceintes

Veuillez lire ce qui suit avant de connecter vos enceintes :

• Éteignez votre récepteur avant d’effectuer toute connexion.

• Faites particulièrement attention à la polarité du
câblage de l'enceinte. Connectez les bornes
positives (+) uniquement aux bornes positives
(+), et les bornes négatives (–) uniquement aux
bornes négatives (–). Si les enceintes sont mal
câblées, le son ne sera pas en phase et ne sera pas naturel.

• Faites attention à ne pas court-circuiter les câbles positifs et
négatifs. Sinon, vous risquez d'endommager votre amplificateur.

• Lorsque vous connectez les enceintes avant gauche et
droite, préparez-les séparément, ou utiliser les enceintes
surround arrière gauche et droite.

* HTP-993THX/SKS-HT993THX uniquement

Fr-3

Caractéristiques techniques

:

u

:

u

u

:

u

u

:

u

■ Caisson de graves sous tension (SKW-980 : Modèles nord-

américains et asiatiques/SKW-938 : Modèles européens)

Type Suspension acoustique
Puissance nominale de sortie

(FTC)

Puissance de sortie nominale
(IEC)

Sensibilité d'entrée/Impédance 280 mV/20 k
Réponse en fréquence 20 Hz à 100 Hz
Capacité du caisson 49 L (1,73 pieds cubes)
Dimensions (L

Poids 15,5 kg (34,2 lbs.)
Unité de conducteur Haut-parleur grave à cône 30 cm (12")
Alimentation AC 120 V, 60 Hz (SKW-980 : Nord-

Consommation d'énergie 140 W (SKW-980)

Grille Fixed
Autre Fonction de mise en veille automatique

H u P) 380 mm u 444 mm u 429 mm

■ Enceintes avant (SKF-980)

Type Suspension acoustique dans les deux

Impédance 8
Puissance d’entrée maximale 130 W
Sensibilité 83 dB/W/m
Réponse en fréquence 50 Hz à 45 kHz
Fréquence de transition 2 kHz
Capacité du caisson 7,5 L (0,265 pieds cubes)
Dimensions (L

Poids 5,3 kg (11,7 lbs.)
Unité de conducteur Haut-parleur grave à cône 12 cm (5") A-

Borne Poster d'attache (type banane pris en

Autre Blindage magnétique

H u P) 158 mm × 433 mm × 199 mm

125 watts de puissance minimale
continue, 6 ohms, entraîné à 100 Hz
avec un maximum de distorsion
harmonique totale d'1% (SKW-980)

125 watts de puissance minimale
continue, 6 ohms, entraîné à 100 Hz avec
un maximum de distorsion harmonique
totale d'1% (SKW-938)

14-15/16" u 17-1/2" u 16-7/8"
(y compris grille et projection)

américain)
AC 220 V-230 V, 50/60 Hz (SKW-980 :
Asiatique)
AC 230 V, 50 Hz (SKW-938)

137 W (SKW-938)

Blindage non magnétique

sens

6-1/4" u 17-1/16" u 7-13/16"
(y compris grille et projection)

OMF
Haut-parleur aigu à dôme souple 2,5 cm
(1") u 1

charge)

2

■ Enceinte centrale (SKC-980)

Type Suspension acoustique dans les deux

Impédance 8
Puissance d’entrée maximale 130 W
Sensibilité 83 dB/W/m
Réponse en fréquence 50 Hz à45kHz
Fréquence de transition 2 kHz
Capacité du caisson 7,5 L (0,265 pieds cubes)
Dimensions (L

Poids 5,3 kg (11,7 lbs.)
Unité de conducteur Haut-parleur grave à cône 12 cm (5") A-

Borne Poster d'attache (type banane pris en

Autre Blindage magnétique

■ Enceintes Surround (SKR-980)/

Enceintes Surround arrière (SKB-980 : HTP-993THX/SKS­HT993THX uniquement)

Type Suspension acoustique dans les deux sens
Impédance 8
Puissance d’entrée maximale 130 W
Sensibilité 81 dB/W/m
Réponse en fréquence 50 Hz à 45 kHz
Fréquence de transition 2 kHz
Capacité du caisson 4,6 L (0,163 pieds cubes)
Dimensions (L u H u P) 200 mm u 275 mm u 169 mm

Poids 3,5 kg (7,7 lbs.)
Unité de conducteur Haut-parleur grave à cône 13 cm (5-1/8") A-

Borne Poster d'attache (type banane pris en

Autre Blindage non magnétique

H u P) 433 mm u 158 mm u 199 mm

sens

17-1/16" u 6-1/4" u 7-13/16"
(y compris grille et projection)

2

OMF
Haut-parleur aigu à dôme souple 2,5 cm
(1") u 1

charge)

7-7/8" u 10-13/16" u 6-5/8"
(y compris grille et projection)

OMFu 1
Haut-parleur aigu à dôme souple 2,5 cm (1")

1

charge)

Les spécifications et l'aspect peuvent changer sans préavis.
THX et le logo THX sont des marques déposées de THX Ltd., qui

sont enregistrées dans certaines juridictions. Tous droits réservés.

Utilisation avec un poste de télévision

Généralement, les tubes cathodiques utilisés pour les
postes de télévision couleur, etc. sont extrêmement
sensibles et peuvent même être affectés par le magnétisme
de la terre. Si un système d’enceintes est utilisé à proximité
de ceux-ci, cela occasionnera une décoloration ou une
déformation des images.

Pour les enceintes à blindage magnétique (Enceintes
avant, Enceinte centrale) :

Les enceintes sont blindées pour éviter la décoloration.
Cependant, dans certaines situations, des problèmes de
décoloration peuvent persister. Dans ce cas, éteignez votre
téléviseur ou moniteur, attendez 15 à 30 minutes, puis
rallumez-le. Ceci permet en général d’activer la fonction de
démagnétisation qui neutralise le champ magnétique et
supprime ainsi tout effet de décoloration. Si les problèmes
de décoloration persistent, essayez d’éloigner les enceintes
de votre téléviseur ou moniteur.

Pour les enceintes sans blindage magnétique (Caisson
de graves sous tension, Enceintes Surround, Enceintes
Surround arrière) :

Essayez d’éloigner les enceintes de votre téléviseur ou
moniteur. En cas de décoloration, éteignez votre téléviseur
ou moniteur, attendez 15 à 30 minutes, puis rallumez-le.
Ceci permet en général d’activer la fonction de
démagnétisation qui neutralise le champ magnétique et
supprime ainsi tout effet de décoloration.

Fr-4

PRECAUCIÓN

Indicador modo de espera/activado

Rojo: Subwoofer en el modo de espera
Azul: Subwoofer activado

El indicador de estado se ilumina en
azul cuando el sonido de baja
frecuencia pasa a través del altavoz.
El indicador no se ilumina en el diálogo
normal o en el sonido de alta
frecuencia.

HTP-993THX/SKS-HT993THX

Paquete de altavoces de cine en casa de 7.1 canales

SKS-HT978THX

Paquete de altavoces de cine en casa de 5.1 canales

Es

Accesorios suministrados

Asegúrese de que dispone de los siguientes accesorios.

Altavoces frontales (SKF-980)

Altavoces frontales

(Blanco)

Cables de los altavoces 3,5 m (11

Altavoz central (SKC-980)

Altavoz central Cable del altavoz 3,0 m (10 pies)

12 topes de corcho*1

*1

Para su uso con los altavoces frontales y el altavoz
central.

(Rojo)

pies)

(Verde)

Altavoces envolventes (SKR-980)
Altavoces traseros envolventes (SKB-980)

Altavoces envolventes

Altavoces traseros envolventes

(HTP-993THX/SKS-HT993THX

solamente)

(Azul)

Cables de los altavoces 8,0 m (26 pies)

(Marrón)

Cables de los altavoces 8,0 m (26 pies)

(Gris)

(Marrón claro)

Subwoofer con fuente de alimentación
propia (SKW-980/SKW-938)

Subwoofer

Cable RCA 3,0 m (10 pies)

Cable de alimentación

(Modelos asiáticos)

■ Delantero

• La rejilla delantera no está diseñada para ser extraída; por
lo tanto, no intente extraerla a la fuerza, ya que esto la
dañaría.

Es-1

■ Trasero

SKF-980 SKR-980/SKB-980 (HTP-

993THX/SKS-HT993THX

solamente)

Ranuras de bocallave

para el montaje en

pared

Ranuras de bocallave para el montaje en pared

260 mm (10-1/4")

SKC-980

SKW-980 (Modelos norteamericanos)

Control OUTPUT LEVEL

Este control se usa para ajustar el
volumen del altavoz subwoofer.

LINE INPUT

Esta entrada RCA se debe conectar en
la salida de previo del subwoofer en su

A una toma de

SKW-980 (Modelos asiáticos)

A una toma de

SKW-938 (Modelos europeos)

A una toma de

AV receiver con el cable RCA
suministrado.

AC INLET

Conecta el cable de alimentación
suministrado.

Control OUTPUT LEVEL

Este control se usa para ajustar el
volumen del altavoz subwoofer.

LINE INPUT

Esta entrada RCA se debe conectar en
la salida de previo del subwoofer en su
AV receiver con el cable RCA
suministrado.

Interruptor POWER

Pulse este interruptor hacia la posición
ON para activar la alimentación.
Púlselo hacia la posición OFF para
desactivar la alimentación.

Control OUTPUT LEVEL

Este control se usa para ajustar el
volumen del altavoz subwoofer.

LINE INPUT

Esta entrada RCA se de be conectar en
la salida de previo del subwoofer en su
AV receiver con el cable RCA
suministrado.

NOTA

• La función de modo de espera automático activa el
subwoofer cuando la señal de entrada excede un cierto nivel.
Si la función de modo de espera automático no funciona de
forma fiable, intente aumentar o disminuir ligeramente el
nivel de emisión del subwoofer en su receptor. Si no hay
ninguna señal de entrada durante un tiempo, SKW­980/SKW-938 entra automáticamente en modo de espera.

• Si el indicador de modo de espera/activado se ilumina
(ambos LED azul y rojo) varios segundos o minutos después
de detener la salida de sonido, quiere decir que el circuito de
protección de amperaje se ha activado. En este caso, ajuste
el control OUTPUT LEVEL en la posición central, y
desconecte el cable de alimentación de la salida de CA.
Espere al menos 10 minutos y, a continuación, vuelva a
conectar el cable de alimentación. Si esto no resuelve el
problema, póngase en contacto con su distribuidor Onkyo.

Antes de utilizar el paquete de
altavoces de cine en casa

Uso de los topes de corcho para disfrutar de
una plataforma de mayor estabilidad

Le recomendamos que utilice los topes de corcho
suministrados para obtener el mejor sonido posible desde
los altavoces. Los topes de corcho evitan que los altavoces
se muevan, proporcionando una plataforma de mayor
estabilidad.

Topes de corcho

Parte de abajo de SKF-980

Parte de abajo de SKC-980

Topes de
corcho

Extracción

Sustitución

Ajuste del nivel del subwoofer

Asegúrese de que el control del nivel de
salida del subwoofer SKW-980/SKW­938 esté ajustado en “THX POSITION”.
A continuación, puede ajustar el nivel
según sea necesario.

Montaje en pared

Para montar verticalmente los altavoces frontales/envolventes/
traseros envolventes, utilice la ranura de la bocallave que se
muestra en la imagen para colgar cada altavoz en un tornillo
firmemente atornillado en la pared.

Para montar el altavoz central horizontalmente, utilice las dos
ranuras de la bocallave que se muestran en la imagen para colgar
el altavoz en dos tornillos firmemente atornillados en la pared.

PRECAUCIÓN

• Con otros componentes de audio-vídeo, conecte LINE
INPUT del subwoofer en la clavija de la salida de previo del
subwoofer de su equipo. Nunca conecte un instrumento
musical al subwoofer.

■ Colocación y extracción de las rejillas del

altavoz

Los altavoces frontales, central, envolventes y traseros
envolventes poseen rejillas extraíbles.
Consulte las ilustraciones para instalarlas o desinstalarlas.

Es-2

PRECAUCIÓN

NOTA

4

3

521

Envolvente

trasero L *

Envolvente

trasero R *

Surround

left speaker

Surround

right speaker

Frontal L Frontal R

Central

Marrón

Marrón
claro

Azul Gris

Blanco Rojo

Verde

Subwoofer

• La capacidad de un tornillo de montaje
para aguantar un altavoz depende de
cómo esté anclado en la pared. Si tiene
paredes huecas, atornille cada tornillo
de montaje en un perno. Si no hay per­nos o las paredes son sólidas, utilice un
anclaje apropiado para la pared. Utilice
tornillos con un diámetro de cabeza de 9
mm (5/16") o menos y un diámetro de
mango de 4 mm (1/8”) o menos. Con paredes huecas, uti­lice un detector de cables/tuberías para comprobar que no
haya ningún cable de alimentación ni tuberías de agua
antes de realizar cualquier orificio.

• Deje un espacio de entre 5 mm (3/16") y 10 mm (7/16")
entre la pared y la base de la cabeza del tornillo, tal y como
se muestra. (Le recomendamos que consulte a un
profesional de instalaciones domésticas.)

Disfrutar de cine en casa

El sistema de cine en casa significa que puede disfrutar de
sonido envolvente con una auténtica sensación de
movimiento en su propia casa; tal y como si estuviera en
una sala de cine o una sala de conciertos.

Posición
en la
esquina

Posición en
un tercio de la
longitud total

Pared

5 a 10 mm
(3/16" a 7/16")

Altavoces frontales izquierdo y derecho (SKF-980)

1

Deben colocarse orientados hacia el oyente al nivel
del oído aproximadamente y a la misma distancia del
televisor. Oriéntelos ligeramente hacia dentro para
así crear un triángulo, con el oyente en el vértice.

Altavoz central (SKC-980)

2

Posiciónelo cerca del televisor orientado hacia
delante a la altura de los oídos aproximadamente, o a
la misma altura que los altavoces frontales izquierdo
y derecho.

Altavoces envolventes izquierdo y derecho (SKR-

3

980)

Posiciónelos a los lados del oyente o ligeramente
detrás, entre 60 y 100 cm (2-3 pies) por encima de la
altura de los oídos. Idealmente deben estar
separados por la misma distancia del oyente.

Altavoces traseros envolventes izquierdo y

4

derecho (SKB-980: HTP-993THX/SKS-HT993THX
solamente)

Estos altavoces aumentarán aún más el realismo del
sonido envolvente y mejorarán la localización del
sonido detrás del oyente.
Posiciónelos detrás del oyente a aproximadamente
60 a 100 cm (2-3 pies) por encima de la altura de los
oídos.

Subwoofer (SKW-980: Modelos norteamericanos y

5

asiáticos/SKW-938: Modelos europeos)

El subwoofer se ocupa de los sonidos graves del
canal LFE (efectos de baja frecuencia) y de los
graves de los altavoces satélite cuando se especifica
una mezcla. El volumen y la calidad de la emisión de
los graves emitidos desde el subwoofer dependerá
de la posición del mismo, de la forma de la sala de
audición y de su posición en el momento de la
audición. En general, se puede obtener un buen
sonido de graves instalando el subwoofer en una
esquina delantera o en un tercio de la longitud total
de la pared frontal, tal y como se muestra en la
imagen.

Conexión de los altavoces

Precauciones para la conexión de los
altavoces

Lea lo siguiente antes de conectar los altavoces:

• Apague su receptor antes de realizar cualquier conexión.
Preste mucha atención a la polaridad del

•
cableado del altavoz. Conecte terminales positi­vos (+) sólo con terminales positivos (+) y termi­nales negativos (–) sólo con terminales negativos
(–). Si los altavoces se conectan de forma inco­rrecta, el sonido estará desfasado y no sonará natural.

• Tenga cuidado de no provocar un cortocircuito entre cables
positivos y negativos. De lo contrario, el amplificador podría
sufrir daños.

• Cuando conecte los altavoces frontales superiores izquierdo
y derecho, prepárelos por separado, o use los altavoces
traseros envolventes izquierdo y derecho.

.

Es-3

* HTP-993THX/SKS-HT993THX solamente

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku,
OSAKA 541-0041, JAPAN
http://www.onkyo.com/

18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
For Dealer, Service, Order and all other Business Inquiries:
Tel: [phone] Fax: [phone]
http://www.us.onkyo.com/
For Product Support Team Only:
1-800-229-1687

Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: [phone] Fax: [phone]
http://www.eu.onkyo.com/

Unit 1033, 10/F, Star House, No 3, Salisbury Road,
Tsim Sha Tsui Kowloon, Hong Kong.
Tel: [phone] Fax: [phone]
http://www.hk.onkyo.com/

1301, 555 Tower, No.555 West NanJing Road,
Jing’an District, Shanghai, China 200041,
Tel: [phone] Fax: [phone]
http://www.cn.onkyo.com/

The Americas

China

Europe

Asia, Oceania, Middle East, Africa

Please contact an Onkyo distributor referring to Onkyo
SUPPORT site.
http://www.intl.onkyo.com/support/

The above-mentioned information is subject to change
without prior notice.
Visit the Onkyo web site for the latest update.

(Mainland)

(Hong Kong)

Meridien House, Ground floor, 69 - 71 Clarendon Road,
Watford, Hertfordshire, WD17 1DS, United Kingdom
Tel: [phone] Fax: [phone]

* 2 9 4 0 1 8 7 9 *

D1410-0

(C) Copyright 2014 Onkyo Corporation Japan. All rights reserved.

Especificaciones

:

u

u

:

u

u

u

:

u

u

u

:

u

u

■

Subwoofer con fuente de alimentación propia (SKW-980: Modelos
norteamericanos y asiáticos/SKW-938: Modelos europeos)

Tipo Suspensión acústica
Potencia de salida nominal (FTC) 125 vatios de potencia continua

Potencia de salida nominal (IEC) 125 vatios de potencia continua mínima, 6

Sensibilidad de
entrada/Impedancia
Respuesta de frecuencia De 20 Hz a 100 Hz
Capacidad de armario 49 l (1,73 pies cúbicos)
Dimensiones (An

Peso 15,5 kg (34,2 lbs.)
Unidad de controladores Cono de woofer de 30 cm (12")
Suministro de alimentación CA 120 V, 60 Hz (SKW-980:

Consumo de energía 140 W (SKW-980)

Rejilla Fixed
Otros Función de modo de espera automático

Al u Pr) 380 mm u 444 mm u 429 mm

■ Altavoces frontales (SKF-980)

Tipo Suspensión acústica de 2 vías
Impedancia 8
Potencia de entrada máxima 130 W
Sensibilidad 83 dB/W/m
Respuesta de frecuencia De 50 Hz a 45 kHz
Frecuencia de mezcla 2 kHz
Capacidad de armario 7,5 l (0,265 pies cúbicos)

mínima, 6 ohmios, manejado a 100 Hz
con una distorsión armónica total
máxima de 1% (SKW-980)

ohmios, manejado a 100 Hz con una
distorsión armónica total máxima de 1%
(SKW-938)
280 mV/20 k

14-15/16"
(incl. rejilla y proyección)

Norteamericano)
CA 220 V-230 V, 50/60 Hz (SKW-980:
Asiático)
CA 230 V, 50 Hz (SKW-938)

137 W (SKW-938)

Blindaje no magnético

17-1/2" u 16-7/8"

Dimensiones (An

Peso 5,3 kg (11,7 lbs.)
Unidad de controladores Cono de woofer de 12 cm (5") A-OMF u 2

Terminal Borne (compatible con tipo plátano)
Otros Blindaje magnético

Al u Pr) 158 mm × 433 mm × 199 mm

6-1/4"

17-1/16" u 7-13/16"

(incl. rejilla y proyección)

Tweeter de cúpula suave de 2,5 cm (1")

■ Altavoz central (SKC-980)

Tipo Suspensión acústica de 2 vías
Impedancia 8
Potencia de entrada máxima 130 W
Sensibilidad 83 dB/W/m
Respuesta de frecuencia De 50 Hz a 45 kHz
Frecuencia de mezcla 2 kHz
Capacidad de armario 7,5 l (0,265 pies cúbicos)
Dimensiones (An

Peso 5,3 kg (11,7 lbs.)
Unidad de controladores Cono de woofer de 12 cm (5") A-OMF u 2

Terminal Borne (compatible con tipo plátano)
Otros Blindaje magnético

■ Altavoces envolventes (SKR-980)/

Altavoces traseros envolventes (SKB-980: HTP-993THX/SKS-

Al u Pr) 433 mm u 158 mm u 199 mm

17-1/16"

6-1/4" u 7-13/16"

(incl. rejilla y proyección)

Tweeter de cúpula suave de 2,5 cm (1")

HT993THX solamente)

Tipo Suspensión acústica de 2 vías
Impedancia 8
Potencia de entrada máxima 130 W
Sensibilidad 81 dB/W/m
Respuesta de frecuencia De 50 Hz a 45 kHz
Frecuencia de mezcla 2 kHz
Capacidad de armario 4,6 l (0,163 pies cúbicos)
Dimensiones (An

Peso 3,5 kg (7,7 lbs.)
Unidad de controladores

Terminal Borne (compatible con tipo plátano)
Otros Blindaje no magnético

Al u Pr) 200 mm u 275 mm u 169 mm

7-7/8"

10-13/16" u 6-5/8"

(incl. rejilla y proyección)

Cono de woofer de 13 cm (5-1/8") A-OMF u 1
Tweeter de cúpula suave de 2,5 cm (1") u 1

Las especificaciones y las características están sujetas a cambios
sin previo aviso.

THX y el logotipo THX son marcas comerciales de THX Ltd. que
podrían estar registradas en algunas jurisdicciones. Todos los

1

derechos reservados.

Uso con un aparato de televisión

Los tubos Braun utilizados en los aparatos de televisión a
color, etc. son, en general, extremadamente sensibles y
pueden verse afectados incluso por el magnetismo terrestre.
Si se utiliza un sistema de altavoces cerca de dichos tubos,
las imágenes aparecerán descoloridas o distorsionadas.

Para altavoces provistos de blindaje magnético
(Altavoces frontales, Altavoz central):

Los altavoces llevan blindaje para evitar la decoloración. Sin

1

embargo, en algunas situaciones, puede que se produzca
igualmente una decoloración; en estos casos apague el TV
o la pantalla, espere de 15 a 30 minutos y vuelva a
encender. Esto normalmente activa la función de
desimantación que neutraliza el campo magnético,
eliminando así los efectos de la decoloración. Si sigue
habiendo problemas de decoloración, trate de alejar los
altavoces del TV o de la pantalla.

Para altavoces desprovistos de blindaje magnético
(Subwoofer con fuente de alimentación propia, Altavoces
envolventes, Altavoces traseros envolventes):

Trate de alejar los altavoces del TV o de la pantalla. Si se
produce decoloración, apague el TV o la pantalla, espere de
15 a 30 minutos y vuelva a encender. Esto normalmente
activa la función de desimantación que neutraliza el campo
magnético, eliminando así los efectos de la decoloración.
