Onkyo HT-S580, SKW-330, SKM-330S, HT-R330, SKC-330C Instructions Manual [nl]

HT-S580Nl,Sv.book Page 1 Tuesday, April 26, 2005 3:08 PM

5.1ch Home Theater System

HT-S580

Nederland Svenska

Inleiding ...................................... Nl-2

Inledning .....................................Sv-2

Aansluitingen ........................... Nl-17

Anslutningar.............................Sv-17

AV Receiver (HT-R330)
Front Speakers (SKF-330F L/R)
Center Speaker (SKC-330C)
Surround Speakers (SKM-330S L/R)
Subwoofer (SKW-330)

Gebruiksaanwijzing

Hartelijk dank voor uw aankoop van deze Onkyo 5.1­kanaals thuisbioscoopsysteem.
Lees deze handleiding a.u.b. aandachtig voor u dit
apparaat aansluit en in gebruik neemt.
Indien u alle stappen zorgvuldig uitvoert, zult u snel in
staat zijn de kwaliteit van uw 5.1-kanaals
thuisbioscoopsysteem te genieten. Bewaar deze
handleiding zorgvuldig.

Inschakelen &

De begininstellingen ............ Nl-32

Påslagning &

Förstagångsinställningar.....Sv-32

Basisbediening ........................ Nl-36

Grundläggande

manövrering..........................Sv-36

Schakel de gewenste

akoestiekfunctie in ............... Nl-44

Anpassa ljudet med hjälp av de

olika ljudåtergivningssätt ....Sv-44

Bruksanvisning

Tack för inköpet av Onkyos 5.1-kanals
hembioanläggning. Läs noga igenom denna
bruksanvisning, innan anslutningar görs och strömmen
slås på.
Genom att följa anvisningarna i denna bruksanvisning
kan du njuta av den optimala prestanda och ljudkvalitet
som din nya 5.1-kanals hembioanläggning har att
erbjuda.
Spara bruksanvisningen för framtida referensbehov.

Geavanceerde bediening......... Nl-47

Avancerad manövrering ..........Sv-47

Verhelpen van storingen ......... Nl-53

Felsökning ................................Sv-53

Technische gegevens.............. Nl-56

Tekniska data............................Sv-56

Nl Sv

HT-S580Nl,Sv.book Page 2 Tuesday, April 26, 2005 3:08 PM

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE
VOORKOMEN MAG DIT APPARAAT NIET AAN
VOCHTIGHEID OF REGEN BLOOTGESTELD
WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKO­MEN MAG NOCH DE BEHUIZING NOCH HET
ACHTERPANEEL WORDEN GEOPEND. LAAT
ONDERHOUD AAN PROFESSIONELE ONDE­RHOUDSMONTEURS OVER.

Belangrijke veiligheidsvoorschriftenI

1. Lees de gebruiksaanwijzing.

2. Bewaar de gebruiksaanwijzing.

3. Neem alle waarschuwingen in acht.

4. Volg alle aanwijzingen op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Gebruik een droge doek om het apparaat schoon te
maken.

7. Zorg dat de ventilatie-openingen niet worden afge­sloten. Stel het apparaat op overeenkomstig de aan­wijzingen van de fabrikant.

8. Plaats het apparaat niet in de buurt van een warmte­bron zoals een verwarmingsradiator, kachel, gasfor­nuis of ander apparaat (inclusief een versterker) dat
warmte afgeeft.

9. Zorg dat u niet de veiligheidsvoorziening van de gepo­lariseerde netstekker of de geaarde netstekker teniet
doet. Een gepolariseerde stekker heeft twee ongelijke
pennen. Een geaarde stekker heeft twee pennen en
tevens een derde aardingspen. De brede pen of de
derde aardingspen is aangebracht voor uw veiligheid.
Als de bijgeleverde stekker niet in uw stopcontact
past, moet u contact opnemen met een elektricien om
het oude stopcontact te laten vervangen.

10. Leid het netsnoer zodanig dat er niet over gelopen
wordt of dat het snoer klemgedrukt wordt. Vooral op
de plaats van de stekker, het stopcontact of het punt
waar het snoer uit het apparaat komt, moet u voor­zichtig zijn.

11. Gebruik alleen hulpstukken/accessoires die door de
fabrikant worden aanbevolen.

12. Gebruik alleen een verrijd­baar onderstel, standaard,
steun of tafel die door de
fabrikant wordt aanbevolen
of die bij het apparaat wordt
verkocht. Wanneer het appa­raat op een verrijdbaar
onderstel staat, moet u dit
bijzonder voorzichtig bewe­gen om te voorkomen dat
het apparaat valt.

13. Trek de stekker uit het stopcontact bij bliksem of
wanneer u het apparaat geruime tijd niet denkt te
gebruiken.

14. Laat alle onderhoudswerkzaamheden over aan bevoegd
onderhoudspersoneel. Laat het apparaat nakijken wan­neer er beschadigingen worden vastgesteld, zoals een
beschadigd netsnoer of netstekker, wanneer er vloeistof

Nl-

2

WAARSCHUWING

VERRIJDBAAR ONDERSTEL

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Deze lichtflits met pijlpunt in een gelijkzijdige
driehoek dient de gebruiker er op attent te maken dat
er niet-geïsoleerde “gevaarlijke spanning” in de
behuizing van het toestel is en personen bij een
verkeerde behandeling een elektrische schok op
zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de
gebruiker er op attent te maken dat er belangrijke
aanwijzingen voor bediening en onderhoud (reparatie)
in de bij het toestel geleverde gebruiksaanwijzing is.

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

of voorwerpen in het apparaat terecht zijn gekomen,
wanneer het apparaat blootgesteld heeft gestaan aan
regen of vocht, wanneer het apparaat niet normaal
werkt of als het apparaat is gevallen.

15. Storingen die reparatie vereisen
In de volgende gevallen moet u de stekker uit het
stopcontact trekken en het apparaat door een
bevoegd onderhoudsmonteur laten nakijken:
A. Wanneer het netsnoer of de stekker beschadigd

is;

B. Wanneer er vloeistof of een voorwerp in het

apparaat is terechtgekomen;
C. Wanneer het apparaat in de regen heeft gestaan;
D. Wanneer het apparaat niet normaal werkt terwijl

u de bedieningsaanwijzingen juist uitvoert.

Gebruik alleen de regelaars die in de gebruiks-

aanwijzing worden beschreven om het apparaat

te bedienen. Het maken van ongeoorloofde

afstellingen e.d. kan resulteren in ernstige

beschadiging en vereist in veel gevallen een uit-

gebreide reparatie door een bevoegd onder-

houdsmonteur om het apparaat weer in de

oorspronkelijke toestand terug te brengen;
E. Wanneer het apparaat gevallen is of de ombouw

beschadigd is;
F. Wanneer het apparaat niet naar behoren functio-

neert of wanneer de prestaties afnemen.

16. Voorwerpen en vloeistoffen
Duw nooit voorwerpen via de openingen in het appa­raat, want deze kunnen in contact komen met gevaar­lijke spanningspunten of kortsluiting veroorzaken,
wat kan resulteren in brand of een elektrische schok.
Stel het apparaat niet bloot aan waterdruppels of
opspattend water en plaats ook geen voorwerpen
met een vloeistof erin, zoals een bloemenvaas, op
het apparaat.
Plaats geen kaarsen of andere brandende voorwer­pen op het apparaat.

17. Batterijen
Neem alle plaatselijke en landelijke voorschriften in
acht wanneer u gebruikte batterijen weggooit.

18. Als u het apparaat in een omsloten ruimte opstelt,
zoals een audiokastje of boekenrek, moet u er ook
op letten dat er voldoende ventilatie is.
Zorg ervoor dat er minstens 20 cm ruimte openblijft
aan de bovenkant en de zijkanten en 10 cm aan de
achterkant. De achterrand van een plank of plaat die
boven het apparaat is, moet 10 cm verwijderd zijn van
de wand of muur zodat er een soort schoorsteenpijp­opening is waardoor de warme lucht kan ontsnappen.

HT-S580Nl,Sv.book Page 3 Tuesday, April 26, 2005 3:08 PM

Voorzorgsmaatregelen

1. Door auteursrecht beschermde opnamen —Uitge-

zonderd voor strikt persoonlijk gebruik, is het opne­men van door auteursrecht beschermd beeld- en
geluidsmateriaal bij de wet verboden, tenzij na uit­drukkelijke toestemming van de auteursrechthouder.

2. Netstroomzekering – De netstroomzekering

bevindt zich binnenin dit apparaat en kan niet door
de gebruiker worden vervangen. Als u dit apparaat
niet kunt inschakelen, moet u contact opnemen met
een Onkyo-dealer.

3. Onderhoud —Het is aanbevolen dit apparaat regel-

matig af te stoffen met een zachte doek. Aanklevend
vuil kunt u verwijderen met een zachte doek die u
licht bevochtigt met wat mild zeepsop. Droog het
apparaat daarna onmiddellijk na met een schone
droge doek. Gebruik voor het schoonmaken nooit
een schuurspons of chemische middelen zoals spiri­tus of thinner, aangezien dergelijke middelen de
afwerking kunnen aantasten of de opschriften van
het voorpaneel kunnen verwijderen.

4. Stroomvoorziening
WAARSCHUWING

VOORDAT U DIT APPARAAT VOOR HET
EERST OP HET STOPCONTACT AANSLUIT,
DIENT U VOORAL DE ONDERSTAANDE PARA­GRAFEN AANDACHTIG DOOR TE LEZEN.
De spanning van het lichtnet kan van land tot land
verschillen. Overtuig u ervan dat de plaatselijke net­spanning overeenkomt met de spanningsvereiste die
staat vermeld op het achterpaneel van dit apparaat
(bijv. 230 V wisselstroom, 50 Hz of 120 V wissel­stroom, 60 Hz).

Sommige modellen zijn voorzien van een span­ningskiezer zodat het apparaat ook in landen met
een andere netspanning kan worden gebruikt. Voor­dat u een model met een spanningskiezer op het
stopcontact aansluit, dient u te controleren of de
spanningskiezer staat ingesteld op de plaatselijke
netspanning.

Wanneer u de [STANDBY/ON] schakelaar in de
STANDBY zet, is dit apparaat niet volledig van de
stroomvoorziening losgekoppeld. Trek daarom de
stekker uit het stopcontact als u het apparaat gedu­rende langere tijd niet denkt te gebruiken.

5. Raak dit apparaat nooit met natte handen aan—

Raak dit apparaat en het netsnoer niet aan wanneer
uw handen nat op vochtig zijn. Mocht er water of
een andere vloeistof in het inwendige van het appa­raat terechtkomen, laat u het dan inspecteren door
uw plaatselijke Onkyo handelaar.

6. Omgang met het apparaat

• Als u het apparaat moet vervoeren, verpakt u het

dan zo goed mogelijk in de oorspronkelijke verpak­king, zoals u het bij aflevering hebt aangetroffen.

• Gebruik geen spuitbusmiddelen, zoals haarlak of

insecticide, in de buurt van dit apparaat. Laat
geen plastic of rubber voorwerpen lang achtereen
op het apparaat liggen, want dat kan lelijke plek­ken op de ombouw achterlaten.

•Wanneer het apparaat lang achtereen in gebruik
is, kunnen de bovenkant en het achterpaneel erg
warm worden. Dit is normaal en vormt geen pro­bleem.

• Als het apparaat lang achtereen niet gebruikt
wordt, kan het de eerstvolgende keer niet altijd
goed werken, dus we raden u aan het af en toe
eens in te schakelen en even te gebruiken.

Geheugen-backup

De AV-receiver is uitgerust met een geheugen-backupsy­steem zonder batterijen, voor het vasthouden van de vast­gelegde voorkeurzenders en de diverse andere
instellingen wanneer de stekker uit het stopcontact wordt
getrokken of als de stroom uitvalt. Hoewel er geen batte­rijen nodig zijn voor dit systeem, moet de AV-receiver wel
eerst een tijdje op een stopcontact aangesloten zijn
geweest zodat het backupsysteem voldoende is opgela­den. Wanneer het systeem eenmaal is opgeladen, kan de
AV-receiver de instellingen voor een paar weken vasthou­den, hoewel deze tijdsduur kan verschillen afhankelijk
van de omgevingsomstandigheden (de tijd is mogelijk
korter in een vochtig klimaat).

Voor de Europese modellen

Verklaring Van Conformiteit

Wij,

ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL,
DUITSLAND

verklaren onder eigen verantwoordelijkheid, dat het ONKYO
produkt beschreven in deze gebruiksaanwijzing voldoet aan de
betreffende technische normen, zoals: EN60065, EN55013,
EN55020 en EN61000-3-2, -3-3.

GROEBENZELL, DUITSLAND

I. MORI

ONKYO EUROPE ELECTRONICS GmbH

NL

Batterij niet

weggooien, maar

inleveren als KCA.

Nl-

3

7.

1.

2.

3.

4.

5.

HT-S580Nl,Sv.book Page 4 Tuesday, April 26, 2005 3:08 PM

6.

Voorzorgsmaatregelen betreffende de
luidsprekers

Opstelling

• De behuizing van de subwoofer is gemaakt van hout
en is daarom gevoelig voor extreme temperatuurswis­selingen en vochtigheid. Zet de subwoofer niet op een
plaats die blootgesteld staat aan direct zonlicht of op
een vochtige plaats zoals in de buurt van een airco of
luchtbevochtiger, of in de badkamer of keuken.

• Houd water en andere vloeistoffen uit de buurt van de
luidsprekers. Als er vloeistof op de luidsprekers wordt
gemorst, kunnen deze ernstig beschadigd worden.

• De luidsprekers moeten op een stevige en vlakke
ondergrond worden gezet, waar deze niet onderhevig
zijn aan trillingen. Wanneer de luidsprekers op een
ongelijkmatige of onstabiele ondergrond staan, kun­nen ze vallen en beschadiging veroorzaken en zal de
geluidskwaliteit minder goed zijn.

• De subwoofer is ontworpen om recht overeind te wor­den gezet. Zet de subwoofer niet horizontaal of
schuin.

• Als het apparaat in de buurt van een platenspeler of
CD-speler wordt gebruikt, kan rondzingen of andere
geluidsvervorming optreden. Om dit te voorkomen,
moet u het apparaat verder van de platenspeler of CD­speler vandaan plaatsen of het volume lager zetten.

Gebruik van de luidsprekers in de buurt
van een TV of computer

TV's en computermonitoren zijn magnetische gevoelig
apparaten, waarbij kleurvervorming of andere beeldver­vorming kan optreden wanneer ze te dicht in de buurt
van conventionele luidsprekers staan. Om dit te voorko­men, zijn de SKF-330F en SKC-330C voorzien van
interne magnetische afscherming. In sommige gevallen
blijft het echter mogelijk dat kleurvervorming optreedt.
U moet dan de TV of computermonitor uitschakelen, 15
tot 30 minuten wachten en daarna het toestel weer
inschakelen. Hierdoor wordt gewoonlijk de demagneti­seringsfunctie geactiveerd, waardoor het magnetisch
veld wordt geneutraliseerd en de kleurvervorming ver­dwijnt. Als de kleurvervorming blijft bestaan, kunt u de
luidsprekers verder van de TV of monitor vandaan
plaatsen. Kleurvervorming kan ook optreden door een
magneet of een gemagnetiseerd voorwerp dat te dicht
bij de TV of monitor is.
Zet de SKM-330 niet te dicht bij een TV of computer­monitor want deze is niet voorzien van een magnetische
afscherming.

Waarschuwing betreffende het
ingangssignaal

De luidsprekers kunnen het opgegeven ingangsvermo­gen verwerken wanneer ze gebruikt worden voor weer­gave van normale muziek. Als een van de volgende
signalen naar de luidsprekers wordt gestuurd, kan zelfs
wanneer het ingangsvermogen binnen de voorgeschre­ven limiet is, een te hoge stroom naar de luidspreker­spoelen lopen waardoor verbranding of draadbreuk
optreedt:

Tussenstationsruis bij het afstemmen op de FM-band
Geluid van het vooruitspoelen van een cassetteband
Hoge geluiden die geproduceerd worden door een
oscillator, elektronisch muziekinstrument enz.
Versterker-oscillatie
Speciale testtonen van een geluidtest-CD enz.
Klikken of andere storende geluiden die ontstaan bij
het aansluiten en losmaken van audiokabels (Schakel
altijd uw versterker uit voordat u kabels aansluit of
losmaakt.)
Rondzingende geluiden bij gebruik van een micro­foon

Nl-

4

HT-S580Nl,Sv.book Page 5 Tuesday, April 26, 2005 3:08 PM

Kenmerken

Versterker

• 6-kanaals versterker

• 100 watt per kanaal min. RMS, aan 8 Ω , 2 kanalen uit­gestuurd, 1 kHz, met niet meer dan 0,9% totale har­monische vervorming

• WRAT (Wide Range Amplifier Technology) verster­kingssysteem

• Optimale volume-versterkingscircuits

• OptiResponse™ equalizer (QR-EQ™)

Signaalverwerking

• Dolby

• DTS en DTS Neo:6 signaalverwerking

• Cinema Filter functie

• Lineaire PCM 192 kHz/24-bit D/A-omzetters op alle

• Krachtige en uiterst nauwkeurige 32-bit DSP signaal-

*2

Digital en Dolby Pro Logic II

kanalen

verwerking

Audio/video

• Instelbare wisselfrequentie (60, 80, 100, 120, 150 Hz)

•2 toewijsbare digitale ingangen (1 optische, 1 digitale)

• Multikanaals ingang voorzien van een kleurcode voor
gebruik met Super Audio CD en DVD-Audio

• A/B luidsprekeraansturing

• Luidsprekeraansluitingen voorzien van een kleurcode

FM/AM-tuner

• 30 FM/AM voorkeurzenders

• Automatische afstemming op de FM/AM-band

• RDS (Radio Data Systeem) (alleen Europa)

*1

functie

*3

Inhoudsopgave

Inleiding

Belangrijke veiligheidsvoorschriftenI....2

Voorzorgsmaatregelen............................3

Voorzorgsmaatregelen betreffende de

luidsprekers ........................................... 4

Kenmerken...............................................5

Bijgeleverde accessoires........................6

Alvorens u de AV-receiver gebruikt ........ 7

Voor- en achterpanelen...........................8

Luidsprekerpakket.................................11

Afstandsbediening ................................12

Aansluitingen

Aansluiten van uw luidsprekers...........17

Aansluiten van de antennes.................20

Aansluiten van de apparatuur................ 22

Inschakelen & De begininstellingen

Inschakelen............................................32

De begininstellingen .............................33

Basisbediening

Weergeven van uw AV-apparaten........36

Gebruik van de tuner.............................38

Gemeenschappelijke functies..............42

Afstandsbediening

• Gebruik van de afstandsbediening voor het bedienen
van een Onkyo CD-, CDR-, MD-component en cas­settedeck

Voor/midden/surroundluidsprekers

• Kleurgecodeerde luidspreker-aansluitingen en luid­sprekerkabels

•8 cm conuswoofer

•Keramische tweeter

Subwoofer

• Subwoofer met omlaag gerichte geluidsgolfstraling

•Woofer met verre geluidsverspreiding, berekend op
zware belasting

• Kleurgecodeerde luidspreker-aansluitingen en luid­sprekerkabels

*1. OptiResponse en OR-EQ zijn handelsmerken van Onkyo

Corporation.

*2. Vervaardigd onder licentie van Dolby Laboratories.

“Dolby”, “Pro Logic” en het dubbele-D logo zijn de han­delsmerken van Dolby Laboratories.

*3. “DTS” en “Neo:6” zijn de handelsmerken van Digitale

Theater Systems, Inc.

Schakel de gewenste akoestiekfunctie in

Gebruik van de akoestiekfuncties .......44

Geavanceerde bediening

Afstellen van de akoestiekfuncties......47

Opnemen................................................49

Geavanceerde instellingen...................50

Verhelpen van storingen ...................... 53

Technische gegevens ........................... 56

Nl-

5

HT-S580Nl,Sv.book Page 6 Tuesday, April 26, 2005 3:08 PM

Bijgeleverde accessoires

Controleer of de volgende accessoires zijn bijgeleverd:

HT-R330

HT-R330

Afstandsbediening en twee batterijen (AA/R6)

FM-binnenantenne

(Het type aansluiting varieert van land tot land.)

HTP-330

Voorluidsprekers
(SKF-330F L/R)

Middenluidspreker
(SKC-330C)

Surroundluidsprekers
(SKM-330S)

Subwoofer (SKW-330)

AM-raamantenne

Verloopstekker

Deze stekker is alleen in sommige landen bijgeleverd.
Gebruik deze stekker als uw stopcontact niet geschikt is
voor de stekker aan het netsnoer van de AV-receiver.
(Deze verloopstekker verschilt van land tot land.)

* In catalogussen en op de verpakking is er een letter aan het

einde van de productnaam die de kleur van de AV-receiver
aangeeft. De technische gegevens en de bediening zijn voor
alle apparaten gelijk, ongeacht de kleur.

(Rood) (Wit)

Luidsprekerkabels voor voorluidsprekers, 4,5 meter

(Groen)

Luidsprekerkabel voor middenluidspreker, 3 meter

(Blauw) (Grijs)

Luidsprekerkabels voor surroundluidsprekers, 9 m

(Paars)

Luidsprekerkabel voor subwoofer, 4,5 m

Rubber stoppers [20]

Nl-

6

HT-S580Nl,Sv.book Page 7 Tuesday, April 26, 2005 3:08 PM

Alvorens u de AV-receiver gebruikt

Instellen van de spanningskiezer
(voor sommige modellen)

Sommige modellen zijn voorzien van een spanningskie­zer zodat het apparaat op meerdere netspanningen kan
worden gebruikt. Voordat u de stekker in het stopcontact
steekt, dient u te controleren of de spanningskiezer op de
plaatselijke netspanning staat ingesteld. Als dit niet het
geval is, gebruikt u een kleine schroevendraaier om de
spanningskiezer te verzetten. Als de netspanning in uw
land 120 volt (V) is, zet u de spanningskiezer op
“120 V”. Als de netspanning tussen 220 en 240 volt (V)
is, zet u de spanningskiezer op “220–240 V”.

VOLTAGE

SELECTOR

120

V

220-240

V

Plaatsen van de batterijen

Om het dekseltje van het batterijvak te

1

openen, drukt u op de kleine uitsparing en
schuift dan het dekseltje open.

Opmerkingen:

• De bijgeleverde batterijen hebben een levensduur van
ongeveer zes maanden, maar dit kan verschillen
afhankelijk van de gebruiksomstandigheden.

• Als de afstandsbediening niet meer goed werkt, moet
u beide batterijen door nieuwe vervangen.

• Gebruik geen nieuwe en oude batterijen door elkaar of
batterijen van een verschillend type.

• Als u de afstandsbediening langere tijd niet denkt te
gebruiken, moet u de batterijen eruit verwijderen om
lekkage en corrosie te voorkomen.

• Neem lege batterijen onmiddellijk uit de afstandsbe­diening om lekkage en corrosie te voorkomen.

Gebruik van de afstandsbediening

Voor een goede werking moet u de afstandsbediening
naar de afstandsbedieningssensor op het voorpaneel van
de AV-receiver richten, zoals hieronder is aangegeven.

Afstandsbedieningssensor

AV-receiver

STANDBY indicator

Ongeveer 5
meter

Plaats de twee bijgeleverde batterijen

2

(AA/R6) overeenkomstig de plus- en min­aanduidingen in de batterijhouder.

Schuif het dekseltje weer dicht.

3

Opmerkingen:

• Zorg dat er geen direct zonlicht of het licht van een
inverter-type tl-lamp op de AV-receiver valt, want dit
kan van invloed zijn op de werking van de afstandsbe­diening. Houd hiermee rekening wanneer u een plaats.

•Wanneer een andere afstandsbediening van hetzelfde
type in dezelfde kamer wordt gebruikt, of wanneer de
AV-receiver wordt gebruikt in de buurt van apparatuur
die met infraroodsignalen werkt, kan dit van invloed
zijn op de werking van de afstandsbediening.

•Leg geen voorwerpen, zoals een boek, op de afstands­bediening, want dan kunnen de toetsen per ongeluk
worden ingedrukt en lopen de batterijen leeg.

• De afstandsbediening werkt misschien niet goed als
de AV-receiver in een audiomeubel is geplaatst achter
deurtjes van gekleurd glas. Houd hiermee rekening
wanneer u een plaats.

• De afstandsbediening werkt niet juist als er een obsta­kel is tussen de afstandsbediening en de afstandsbe­dieningssensor op het voorpaneel van de AV-receiver.

Nl-

7

HT-S580Nl,Sv.book Page 8 Tuesday, April 26, 2005 3:08 PM

Voor- en achterpanelen

Voorpaneel

Amerikaanse en Aziatische modellen

1

2

3 4 5 7 8 9 J K L M6

STANDBY/ON

A SPEAKERS B

PHONES

Europese model

STANDBY/ON

A SPEAKERS B

PHONES

STANDBY

+

TONE

MULTl CH DVD VIDEO 1/VCR VIDEO 2 VIDEO 3 TAPE TUNER CD

STEREO

LISTENING MODE

DISPLAY

DIGITAL INPUT

DIMMER MEMORY

QN O P R S

9

STANDBY

+

TONE

MULTl CH DVD VIDEO 1/VCR VIDEO 2 VIDEO 3 TAPE TUNER CD

STEREO

LISTENING MODE

DISPLAY

DIGITAL INPUT

RT/PTY/TP MEMORY

TUNING MODE

CLEAR

TUNING MODE

CLEAR

TUNING / PRESET

ENTER

RETURN

TUNING / PRESET

ENTER

RETURN

MASTER VOLUME

SETUP

MASTER VOLUME

SETUP

Zie de bladzijden aangegeven tussen haakjes voor ver­dere informatie.

A

Ruststand/aan-toets (STANDBY/ON) (32)

Gebruik deze toets om de AV-receiver in en uit
(standby) te schakelen.

Ruststand-indicator (STANDBY) (32)

B

Deze indicator licht op wanneer de AV-receiver in
de ruststand (standby) staat en de indicator knippert
wanneer een signaal wordt ontvangen vanaf de
afstandsbediening.

Afstandsbedieningssensor (7)

C

Deze sensor ontvangt de signalen van de afstands­bediening.

D

Stereotoets (STEREO) (44)

Gebruik deze toets om de stereo-akoestiekfunctie in
te schakelen.

Akoestiekfunctietoetsen (LISTENING

E

MODE) [ ]/[ ] (44)

Gebruik deze toetsen om de gewenste akoestiek­functie te kiezen.

Nl-

8

F

Display

Zie “Display” op blz. 9.

G

Displaytoets (DISPLAY) (37)

Gebruik deze toets om diverse informatie betref­fende de gekozen programmabron in het display aan
te geven.

H

Toets voor digitale ingangen (DIGITAL
INPUT) (33)

Deze toets wordt gebruikt voor het toewijzen van de
digitale ingangen en voor het opgeven van het for­maat van de digitale ingangssignalen.

I

Dimmertoets (DIMMER) of RT/PTY/TP toets
(41, 42)

Gebruik deze toets om de helderheid van het display
in te stellen.

Op het Europese model is deze toets voorzien van
het opschrift RT/PTY/TP en wordt deze gebruikt
voor RDS (Radio Data System). Zie “Gebruik van
RDS (alleen voor de Europese modellen)” op
blz. 40.

HT-S580Nl,Sv.book Page 9 Tuesday, April 26, 2005 3:08 PM

Voor- en achterpanelen —Vervolg

Geheugentoets (MEMORY) (39)

J

Gebruik deze toets voor het vastleggen en wissen
van voorkeurzenders.

Afstemfunctietoets (TUNING MODE) (38)

K

Gebruik deze toets om de automatische afstemfunc­tie of de handmatige afstemfunctie te kiezen.

L

Pijlen/afstemming
(TUNING)/voorkeurzenders (PRESET)
toetsen & invoertoets (ENTER)

Nadat de AM- of FM-afstemband is gekozen kunt u
met de TUNING [ ][ ] toetsen op de gewenste
zender afstemmen of met de PRESET [ ][ ]

toetsen op de vastgelegde voorkeurzenders (zie
blz. 39). Wanneer de instelmenu’s worden gebruikt,
werken deze toetsen als pijltoetsen voor het kiezen
en instellen van onderdelen. De ENTER toets wordt
ook gebruikt met de instelmenu’s.

M

Hoofdvolumeregelaar (MASTER VOLUME) (36)

Gebruik deze regelaar om het volume van de AV­receiver in te stellen op MIN, 1 t/m 79, of MAX.

N

Hoofdtelefoonaansluiting (PHONES) (43)

Op deze 1/4-inch klinkstekkerbus kan een standaard
hoofdtelefoon worden aangesloten om te luisteren
zonder anderen te storen.

Luidspreker-keuzetoetsen (SPEAKER A &

O

B) (36)

Gebruik deze toetsen om de luidsprekers A en B in
of uit te schakelen.

P

Toontoetsen (TONE) [–] & [+] (42)

Gebruik deze toetsen om de weergave van de lage
en hoge tonen in te stellen.

Ingangskeuzetoetsen (36)

Q

Gebruik deze toetsen om een van de volgende
ingangsbronnen te kiezen: MULTI CH, DVD,
VIDEO 1/VCR, VIDEO 2, VIDEO 3, TAPE,
TUNER, of CD.

Met de [MULTI CH] toets kan de analoge DVD
multikanaals ingang worden gekozen.

R

Terugtoets (RETURN)

Gebruik deze toets om terug te keren naar het voor­heen weergegeven instelmenu.

S

Instellingentoets (SETUP)

Gebruik deze toets voor toegang tot de diverse
instellingen.

Display

2134

5

Zie de bladzijden aangegeven tussen haakjes voor ver­dere informatie.

1

A & B luidsprekerindicators (36)

Indicator A licht op wanneer de luidsprekers A inge­schakeld zijn. Indicator B licht op wanneer de luid­sprekers B ingeschakeld zijn.

Dempingsindicator (MUTING) (42)

2

Deze indicator knippert wanneer het geluid van de
AV-receiver is gedempt.

3

Programmabron/akoestiekfunctie­indicators (46)

Deze indicators geven de gekozen akoestiekfunctie
en het digitale audioformaat aan.

4

Afstemindicators (38)
TUNED (38): Deze indicator licht op wanneer de

AV-receiver op een radiozender is afgestemd.

6

AUTO (38): Deze indicator licht op wanneer auto-

matische afstemming wordt gekozen en dooft wan­neer handmatige afstemming wordt gekozen.

RDS (alleen voor Europese model) (40):

Deze indicator licht op wanneer de AV-receiver is
afgestemd op een radiozender die RDS (Radio Data
Systeem) informatie uitzendt.

MEMORY (39): Deze indicator licht op wanneer

voorkeurzenders worden geprogrammeerd.

FM STEREO (38):

de AV-receiver op een FM-stereozender is afgestemd.

Sluimerfunctie-indicator (SLEEP) (43)

5

Deze indicator licht op wanneer de sluimerfunctie is
ingesteld.

6

Berichtengebied

Hier worden diverse berichten aangegeven betref­fende de gekozen programmabron.

Deze indicator licht op wanneer

Nl-

9

HT-S580Nl,Sv.book Page 10 Tuesday, April 26, 2005 3:08 PM

Voor- en achterpanelen —Vervolg

Achterpaneel

1 B 3 4 5 76

8 9 J K L

A

DIGITAL IN OPTICAL & COAXIAL

Gebruik deze optische en coaxiale aansluitingen
voor het aansluiten van een CD of DVD, of een
ander apparaat met digitale uitgangen.

AM ANTENNA

B

Gebruik deze druktype aansluitingen voor het aan­sluiten van een AM-antenne.

C

FM ANTENNA

Gebruik deze aansluiting voor het aansluiten van
een FM-antenne.

D

MONITOR OUT

Deze composiet-video uitgangen kunnen verbonden
worden met de video-ingang van uw TV of projec­tor.

FRONT SPEAKERS B

E

Gebruik deze druktype aansluitingen voor het aan­sluiten van de luidsprekers B.

F

FRONT SPEAKERS A, SURROUND
SPEAKERS & CENTER SPEAKER

Gebruik deze druktype aansluitingen voor het aan­sluiten van de luidsprekers A.

G

VOLTAGE SELECTOR (alleen op sommige
modellen)

Stel deze schakelaar overeenkomstig de plaatselijke
netspanning.

H

Verbind deze (interactieve afstandsbediening)
aansluiting met de -aansluiting van een ander

Onkyo apparaat. U kunt dan de afstandsbediening
van de AV-receiver gebruiken om het andere appa-

raat te bedienen. Voor gebruik van moet er een
analoge tulpstekker-verbinding gemaakt zijn tussen
uw AV-receiver en het andere AV-apparaat, ook
wanneer er reeds een digitale verbinding tussen de
apparaten bestaat.

Opmerking:

kan alleen met Onkyo apparatuur worden

gebruikt.

I

CD IN

Gebruik deze analoge ingangen voor het aansluiten
van een CD-speler met analoge uitgangen.

TAPE IN/OUT

J

Gebruik deze analoge ingangen en uitgangen voor
het aansluiten van een cassetterecorder, minidisc­recorder of andere recorder met analoge ingangen
en uitgangen.

VIDEO 1 IN/OUT, VIDEO 2 IN & VIDEO 3 IN

K

Gebruik de VIDEO 1, composiet-video en audio­ingangen en uitgangen voor het aansluiten van een
videorecorder. Gebruik de VIDEO 2, VIDEO 3,
composiet-video en audio-ingangen voor het aan­sluiten van een andere videobron (bijv. een kabel­TV, satelliet-TV of een set-top box).

DVD IN/MULTI CH INPUT

L

Gebruik de FRONT, SURROUND, CENTER en
SUBWOOFER ingangen voor het aansluiten van
apparatuur met multikanaals analoge audio-uitgang,
zoals bijvoorbeeld een DVD-speler met afzonder­lijke 5.1-kanaals analoge uitgang. De composiet­video-ingang moet aangesloten worden op de
video-uitgang van de DVD-speler.

Zie blz. 17–31 voor informatie betreffende het aan­sluiten.

Nl-

10

HT-S580Nl,Sv.book Page 11 Tuesday, April 26, 2005 3:08 PM

Luidsprekerpakket

Voorluidsprekers, Middenluidspreker, Surroundluidsprekers, en Subwoofer
(SKF-330F, SKC-330C, SKM-330S, SKW-330)

Luidspreker-aansluitingen

■ Achterpaneel

2

3

22

SKF-330F

SKM-330S

1

SKC-330C

A

Gebruik deze druk-type aansluitingen om de luidspre­ker met behulp van de bijgeleverde luidsprekerkabel
op de

HT-R330
sprekerkabels zijn voorzien van kleuren zodat deze
gemakkelijk herkenbaar zijn. Sluit elke kabel aan op
de plus luidspreker-aansluiting die dezelfde kleur
heeft.

B

Sleutelgatvormige openingen

Gebruik deze openingen om de luidspreker aan de
muur op te hangen. Zie blz. 19 voor de montage­instructies.

Insteekopeningen voor

C

luidsprekersteunen/beugels

Deze openingen zijn voorzien van schroefdraad en
kunnen gebruikt worden om de luidspreker aan een
luidsprekersteun/beugel te bevestigen. Zie blz. 19
voor de montage-instructies.

Opmerkingen:

Gebruik los verkrijgbare machineschroeven om de
luidspreker aan de luidsprekersteun/beugel te beves­tigen. Voor de Noord-Amerikaanse modellen hebt u
1/4-inch schroeven nodig. Voor de overige modellen
hebt u M5 (5 mm) schroeven nodig.

aan te sluiten. De bijgeleverde luid-

3 1

SKW-330

1

Nl-

11

HT-S580Nl,Sv.book Page 12 Tuesday, April 26, 2005 3:08 PM

Afstandsbediening

■

■

Gebruik van de afstandsbediening

Behalve voor de bediening van de AV-receiver kan deze
afstandsbediening ook gebruikt worden voor het bedie­nen van in totaal zes verschillende andere componenten.
De afstandsbediening heeft een aparte gebruiksmodus
voor elk type component. De gebruiksmodus wordt
gekozen met de vijf REMOTE MODE toetsen.

RECEIVER/TAPE modus

In de RECEIVER/TAPE modus kunt u de
AV-receiver en een Onkyo cassetterecorder
bedienen die via zijn aangesloten.

DVD, CD, MD en CDR modus

Met deze modi kunt u een Onkyo DVD-spe­ler en een CD/MD/CDR-speler/recorder
bedienen.

Gebruik de REMOTE MODE toetsen om de

1

gewenste modus te kiezen.

Gebruik de toetsen die bij de gekozen

2

modus horen om de betreffende compo­nent te bedienen.

RECEIVER modus: zie blz. 12

DVD modus: zie blz. 14

CD/MD/CDR modus: zie blz. 15

TAPE modus: zie blz. 16

DVD

C

MD

CDR

D

RECEIVER modus

Gebruik de RECEIVER modus om de AV-receiver te
bedienen.

Druk op de [RECEIVER] REMOTE MODE toets
om de RECEIVER modus van de afstandsbediening
te activeren.

A

B

C

D

E

F

G

H

I

ON STANDBY

INPUT SELECTOR

123

V1V2V

456

789

+

10

--/---

SP A / B

TAPE/AMP

MULTI CH

0

DIMMER SLEEP

ENTER

REMOTE MODE

RECEIVER

3

DVD

C DTAPE TUNER

CLR

CH

DISC

DVD

C D

MD

CDR

VOL

MENUTOP MENU

MUTING

SETUPRETURN

RECEIVER

M

N

O

P

Q

Opmerking:

Sommige afstandsbedieningsfuncties die in deze
gebruiksaanwijzing worden beschreven, werken moge­lijk niet juist met andere apparatuur.

Nl-

12

J

K

L

LISTENING MODE

SURROUND

STEREO

SUBTITLE

AUDIO REPEAT

TEST TONE

DISPLAY

CH SEL

PLAY MODE

OR-EQ

RC

RANDOM

LEVEL

L NIGHT

-

606S

-

LEVEL

CINE FLTR

+

R
S

T

HT-S580Nl,Sv.book Page 13 Tuesday, April 26, 2005 3:08 PM

Afstandsbediening —Vervolg

Zie de bladzijden aangegeven tussen haakjes voor ver­dere informatie.

A

Ruststandtoets (STANDBY) (32)

Gebruik deze toets om de AV-receiver in de rust­stand (standby) te zetten.

Aan-toets (ON) (32)

B

Gebruik deze toets om de AV-receiver in te schake­len.

Ingangsbrontoetsen (INPUT SELECTOR)

C

(36)

Gebruik deze toetsen om de audio- en videobronnen
te kiezen.

D

Multikanaalstoets (MULTI CH) (37)

Gebruik deze toets om de multikanaals DVD­ingang te kiezen.

E

Dimmertoets (DIMMER) (42)

Gebruik deze toets om de helderheid van het display
in te stellen.

Voorkeurzendertoets (CH +/–) (39)

F

Gebruik deze toets om de vastgelegde voorkeurzen­ders te kiezen.

Luidspreker-keuzetoets (SP A/B) (36)

G

Gebruik deze toets om de luidsprekers A en B
afzonderlijk in en uit te schakelen.

H

Pijltoetsen [ ]/[ ]/[ ]/[ ] en invoertoets
(ENTER)

Gebruik deze toetsen om onderdelen te kiezen en
instellingen te maken.

I

Terugtoets (RETURN)

Gebruik deze toets om terug te keren naar het vorige
scherm bij het wijzigen van instellingen.

J

Akoestiekfunctietoetsen (LISTENING
MODE) (44)

Deze toetsen kunnen gebruikt worden voor het kie­zen van akoestiekfuncties, ongeacht de gekozen
afstandsbedieningsmodus.

STEREO toets

Gebruik deze toets om de Stereo akoestiekfunctie in
te schakelen.

SURROUND toets

Gebruik deze toets om de Dolby en DTS akoestiek­functies in te schakelen.

[ ]/[ ] toetsen

Gebruik deze toetsen voor het kiezen van de
beschikbare akoestiekfuncties.

Luidspreker-insteltoetsen (TEST TONE, CH

K

SEL & LEVEL [ + ][ – ]) (35)

Gebruik deze toetsen om het niveau van de afzon­derlijke luidsprekers in te stellen.

Aanduidingskeuzetoets (DISPLAY) (37)

L

Gebruik deze toets om diverse informatie betref­fende de gekozen ingangsbron in het display aan te
geven.

Afstandsbedieningsmodus-toetsen

M

(REMOTE MODE) ( (12)

Gebruik deze toetsen om de gewenste afstandsbe­dieningsmodus te kiezen. Bij gebruik van de
REMOTE MODE toets voor de gekozen modus
oplichten.

Sluimerfunctietoets (SLEEP) (43)

N

Gebruik deze toets voor het instellen van de slui­mertimer.

O

Volumetoetsen (VOL [ ]/[ ]) (36)

Deze toetsen kunnen gebruikt worden voor het
instellen van het volume van de AV-receiver, onge­acht de gekozen afstandsbedieningsmodus.

P

Dempingstoets (MUTING) (42)

Gebruik deze toets om het geluid van de AV-recei­ver te dempen.

Q

Instellingentoets (SETUP)

Gebruik deze toets voor toegang tot de diverse
instellingen.

Cinema Filter functietoets (CINE FLTR) (48)

R

Gebruik deze toets om de Cinema FILTER functie
in te stellen.

Late Night functietoets (L NIGHT) (48)

S

Gebruik deze toets om de Late Night functie in te
stellen.

OR-EQ toets (42)

T

Gebruik deze toets om de OptiResponse equalizer
in te schakelen voor het optimaliseren van de presta­ties wanneer de HT-R330 gebruikt wordt met de
luidsprekers van het HTP-330 thuisbioscoop-luid­sprekerpakket. Wanneer de OptiResponse equalizer
ingeschakeld is, kunt u genieten van een impone­rende geluidsweergave, zelfs wanneer u met laag
ingesteld volume naar een speelfilm kijkt of muziek
luistert.

Nl-

13

HT-S580Nl,Sv.book Page 14 Tuesday, April 26, 2005 3:08 PM

Afstandsbediening —Vervolg

DVD modus

Druk op de [DVD] REMOTE MODE toets om de
DVD modus van de afstandsbediening te activeren.

Voordat u de DVD modus kiest en begint met
afspelen, dient u op de [RECEIVER] REMOTE
MODE toets te drukken en dan op de [DVD]
INPUT SELECTOR toets om de DVD-speler als
ingangsbron te kiezen.

A

B

C

D

E

F

G

H

I
J

K

A

Ruststandtoets (STANDBY)

Gebruik deze toets om de DVD-speler in de rust­stand (standby) te zetten.

B

Aan-toets (ON)

Gebruik deze toets om de DVD-speler in te schakelen.

ON STANDBY

INPUT SELECTOR

123

V1V2V

456

789

+

10

--/---

SP A / B

STEREO

AUDIO REPEAT

TEST TONE

DISPLAY

TAPE/AMP

MULTI CH

0

DIMMER SLEEP

ENTER

LISTENING MODE

SURROUND

RANDOM

SUBTITLE

CH SEL

PLAY MODE

OR-EQ

-

606S

RC

REMOTE MODE

DVD

RECEIVER

3

DVD

CDR

C DTAPE TUNER

CLR

CH

VOL

DISC

MENUTOP MENU

MUTING

SETUPRETURN

-

LEVEL

LEVEL

CINE FLTR

L NIGHT

C D

MD

+

DVD

L

M

N

O
P

Q

C

Cijfertoetsen

Gebruik deze toetsen om titel-, hoofdstuk- en track­nummers in te voeren en om de tijd in te voeren
voor het opzoeken van een bepaalde tijdlocatie.

Disctoetsen (DISC +/–)

D

Gebruik deze toetsen om de gewenste disc van een
DVD-wisselaar te kiezen.

Beginmenutoets (TOP MENU)

E

Gebruik deze toets om naar het beginmenu van een
DVD te gaan.

F

Pijltoetsen [ ]/[ ]/[ ]/[ ] en invoertoets
(ENTER)

Gebruik deze toetsen om door de DVD-menu’s en
de beeldscherm-instellingenmenu’s van de DVD­speler te navigeren.

Terugtoets (RETURN)

G

Gebruik deze toets om het beeldscherm-instellin­genmenu van de DVD-speler te verlaten en om de
menugestuurde weergave opnieuw te starten.

Weergavetoetsen

H

Vanaf links naar rechts: Pauzeren, Afspelen, Stop­pen, Snel achterwaarts, Snel voorwaarts, Vorige en
Volgende.

I

Ondertitelingstoets (SUBTITLE)

Gebruik deze toets voor het kiezen van de ondertite­ling.

J

Geluidtoets (AUDIO)

Gebruik deze toets voor het kiezen van het gewenste
geluidsspoor en audioformaat (bijv. Dolby Digital
of DTS).

Aanduidingskeuzetoets (DISPLAY)

K

Gebruik deze toets om informatie over de huidige
disc, titel, hoofdstuk of track in het display van de
DVD-speler aan te geven, zoals de verstreken speel­duur, resterende speelduur, totale speelduur enz.

L

Wistoets (CLR)

Gebruik deze toets om functies te annuleren of inge­voerde nummers te wissen.

M

Menutoets (MENU)

Gebruik deze toets om het DVD-menu weer te geven.

N

Instellingentoets (SETUP)

Gebruik deze toets voor toegang tot de beeld­scherm-instellingenmenu’s van de DVD-speler.

O

Willekeurige weergavetoets (RANDOM)

Gebruik deze toets voor willekeurige weergave.

P

Herhaaltoets (REPEAT)

Gebruik deze toets om de herhaalfunctie in te stellen.

Q

Afspeelfunctietoets (PLAY MODE)

Gebruik deze toets om de afspeelfunctie te kiezen
bij een apparaat met meerdere afspeelfuncties.

Nl-

14

HT-S580Nl,Sv.book Page 15 Tuesday, April 26, 2005 3:08 PM

Afstandsbediening —Vervolg

CD, MD en CDR modus

Druk op de [CD], [MD] of [CDR] REMOTE MODE
toets om de CD, MD of CDR modus van de afstands­bediening te activeren.

Voordat u de modus kiest en begint met afspe­len, dient u op de [RECEIVER] REMOTE MODE
toets te drukken en dan op de [CD] of [TAPE]
INPUT SELECTOR toets om de CD-speler,
minidisc-recorder of CD-recorder als ingangs­bron te kiezen.

A

B

C

D

ON STANDBY

INPUT SELECTOR

123

V1V2V

456

789

+

10

--/---

SP A / B

RECEIVER

TAPE/AMP

MULTI CH

0

DIMMER SLEEP

ENTER

REMOTE MODE

3

DVD

C DTAPE TUNER

CLR

CH

DISC

DVD

C D

MD

CDR

VOL

MENUTOP MENU

MUTING

SETUPRETURN

CD

MD

CDR

G

A

Ruststandtoets (STANDBY)

Gebruik deze toets om de CD-speler of MD-/CD­recorder in de ruststand (standby) te zetten.

B

Aan-toets (ON)

Gebruik deze toets om de CD-speler of MD-/CD­recorder in en uit (standby) te schakelen.

C

Cijfertoetsen

Gebruik deze toetsen om tracknummers in te voeren
en om de tijd in te voeren voor het opzoeken van
een bepaalde tijdlocatie.

D

Disctoetsen (DISC +/–)

Gebruik deze toetsen om de gewenste disc van een
CD-wisselaar te kiezen.

Weergavetoetsen

E

Vanaf links naar rechts: Pauzeren, Afspelen, Stop­pen, Snel achterwaarts, Snel voorwaarts, Vorige en
Volgende.

Aanduidingskeuzetoets (DISPLAY)

F

Gebruik deze toets om informatie over de huidige
disc of track in het display van de CD-speler of
MD-/CD-recorder aan te geven, zoals de verstreken
speelduur, resterende speelduur, totale speelduur
enz.

Wistoets (CLR)

G

Gebruik deze toets om functies te annuleren of inge­voerde nummers te wissen.

Willekeurige weergavetoets (RANDOM)

H

Gebruik deze toets voor willekeurige weergave.

Herhaaltoets (REPEAT)

I

Gebruik deze toets om de herhaalfunctie in te stel­len.

Afspeelfunctietoets (PLAY MODE)

J

Gebruik deze toets om de afspeelfunctie te kiezen
bij een apparaat met meerdere afspeelfuncties.

E

F

LISTENING MODE

SURROUND

STEREO

SUBTITLE

AUDIO REPEAT

TEST TONE

DISPLAY

CH SEL

PLAY MODE

OR-EQ

RC

RANDOM

LEVEL

L NIGHT

-

606S

-

LEVEL

CINE FLTR

8

+

9

J

Nl-

15

HT-S580Nl,Sv.book Page 16 Tuesday, April 26, 2005 3:08 PM

Afstandsbediening —Vervolg

TAPE modus

Gebruik de TAPE modus om een Onkyo cassetterecorder
te bedienen die via op de AV-receiver is aangesloten.

Druk op de [RECEIVER] REMOTE MODE toets
om de TAPE modus van de afstandsbediening te acti­veren.

Voordat u de TAPE modus kiest en begint met
afspelen, dient u op de [RECEIVER] REMOTE
MODE toets te drukken en dan op de [TAPE]
INPUT SELECTOR toets om de cassetterecor­der als ingangsbron te kiezen.

Bij een dubbel cassettedeck kan alleen deck B bediend
worden.

A

Weergavetoets [ ]

Gebruik deze toets om te beginnen met afspelen.

B

Stoptoets [ ]

Gebruik deze toets om te stoppen met afspelen.

C

Achterwaartse weergavetoets [ ]

Gebruik deze toets om te beginnen met achter­waartse weergave.

D

Terugspoelen & Vooruitspoelen-toetsen
[ ]/[ ]

Gebruik de terugspoeltoets [ ] om de band terug
te spoelen. Gebruik de vooruitspoeltoets [ ] om
de band vooruit te spoelen.

ON STANDBY

INPUT SELECTOR

123

V1V2V

456

789

+

10

--/---

SP A / B

STEREO

AUDIO REPEAT

TEST TONE

DISPLAY

RECEIVER

TAPE/AMP

MULTI CH

0

DIMMER SLEEP

ENTER

LISTENING MODE

SURROUND

SUBTITLE

RANDOM

CH SEL

LEVEL

PLAY MODE

L NIGHT

OR-EQ

REMOTE MODE

DVD

C D

3

MD

DVD

CDR

C DTAPE TUNER

CLR

CH

VOL

DISC

MENUTOP MENU

MUTING

SETUPRETURN

-

LEVEL

CINE FLTR

RECEIVER

A
B
C

D

+

Nl-

16

-

606S

RC

HT-S580Nl,Sv.book Page 17 Tuesday, April 26, 2005 3:08 PM

Aansluiten van uw luidsprekers

Genieten van uw thuisbioscoopsysteem

U kunt twee luidsprekergroepen op de AV-receiver aansluiten: luidsprekergroep A en luidsprekergroep B.

Luidsprekergroep A, die in de hoofdluisterruimte wordt opgesteld, kan gebruikt voor weergave van Dolby Digital en

DTS surroundmateriaal. De luidsprekers moeten op bepaalde plaatsen in de luisterruimte worden opgesteld zodat een
optimale surroundweergave wordt verkregen. De onderstaande afbeelding toont de beste positie voor uw surroundluid­sprekers. Als luidsprekergroep B wordt ingeschakeld, wordt luidsprekergroep A gereduceerd tot 2.1-kanaals weergave.
Als de multikanaals DVD-ingangsfunctie is gekozen en luidsprekergroep B wordt ingeschakeld, zal luidsprekergroep A
gereduceerd worden tot 2-kanaals weergave.

Luidsprekergroep B kan in een andere kamer worden opgesteld. De luidsprekers kunnen op de normale plaats voor

stereo luidsprekers worden gezet, of op een andere gewenste plaats.

Linker en rechter voorluidspreker (SKF-330F L/R)

Deze luidsprekers bepalen het totale geluidsbeeld. In een thuisbioscoop-opstelling zorgen zij voor de basis
van het geluid. Deze luidsprekers dienen ongeveer op oorhoogte te worden opgesteld en moeten beide op
gelijke afstand van de TV zijn. Draai de luidsprekers naar binnen zodat er een driehoek ontstaat, met de
luisteraar in de bovenste hoek.

Middenluidspreker (SKC-330C)

De weergave van deze luidspreker
vormt een aanvulling op het geluid
van de linker en rechter voorluidspre­ker, zodat bewegingen in het geluid
duidelijker benadrukt worden en een
voller geluidsbeeld wordt verkregen.
Bij speelfilms wordt deze luidspreker
voornamelijk gebruikt voor de weer­gave van de dialoog.

Plaats deze luidspreker dicht bij de
TV (bij voorkeur bovenop de TV).
Zorg dat de luidspreker op oorhoogte
is en richt hem naar voren, of plaats
de luidspreker op dezelfde hoogte als
de linker en rechter voorluidspreker.

Subwoofer (SKW-330)

De subwoofer zorgt voor de weergave van
de basgeluiden van het LFE (lagefrequen­tie-effect) kanaal. Het volume en de kwaliteit
van de basgeluiden van uw subwoofer
hangt af van de plaats van de luidspreker,
de vorm van de luisterruimte en ook uw luis­terplaats. Over het algemeen kunt u een
goed basgeluid verkrijgen
door de subwoofer in een
voorhoek van de kamer te
plaatsen, of op een plaats
die op ongeveer 1/3 van de
lengte van de muur ligt,
zoals afgebeeld.

1/3 van de lengte
van de muur

Hoek

Linker en rechter surroundluidspreker
(SKM-330S L/R)

Deze luidsprekers worden gebruikt voor een
nauwkeurige plaatsing van het geluid en om
een realistische geluidsomgeving te creë­ren. Plaats de luidsprekers aan de zijkanten
van de luisteraar, of een weinig naar achte­ren, op ongeveer 60–100 cm boven oorni­veau. Indien mogelijk, moeten deze
luidsprekers op gelijke afstand van de luiste­raar opgesteld staan.

Om de best mogelijke prestatie van uw surroundgeluidssysteem te verkrijgen, dient u ook de afstand tussen de luisteraar
en elke afzonderlijke luidspreker op te geven zodat het geluid van alle luidsprekers het oor van de luisteraar op hetzelfde
moment bereikt (zie blz. 51). Bovendien moet het geluidsniveau voor elke luidspreker zorgvuldig worden ingesteld
zodat een optimale geluidsbalans wordt verkregen (zie blz. 51).

Nl-

17

HT-S580Nl,Sv.book Page 18 Tuesday, April 26, 2005 3:08 PM

Aansluiten van uw luidsprekers —Vervolg

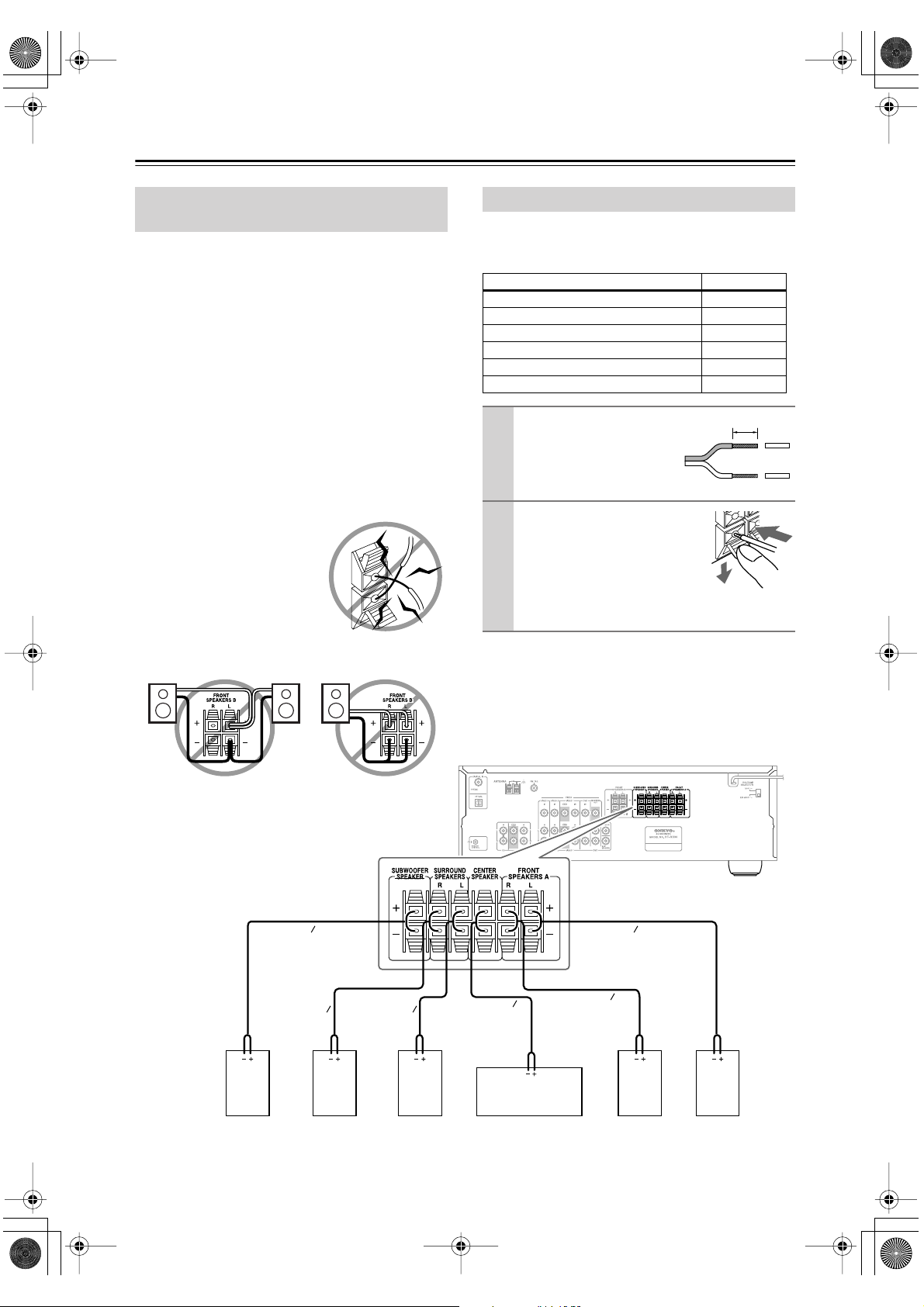

Voorzorgsmaatregelen betreffende
het aansluiten van de luidsprekers

Lees de volgende informatie voordat u de luidsprekers
aansluit:

•U kunt luidsprekers aansluiten met een impedantie

8 ohm of meer . Als u luidsprekers met een lagere

tussen
impedantie gebruikt en dan gedurende langere tijd een
hoog volume op de versterker hebt ingesteld, kan het
ingebouwde beveiligingscircuit in werking treden.

• Haal de stekker van het netsnoer uit het stopcontact
voordat u met de aansluitingen begint.

• Let goed op de polariteit van de draden. De plus (+)
draad moet worden aangesloten op de plus (+) aanslui­ting en de min (–) draad moet worden aangesloten op
de min (–) aansluiting. Als u de draden verwisselt, zal
het geluid niet in fase zijn en wordt een onnatuurlijke
weergave verkregen.

•Vermijd erg lange en dunne luidsprekerkabels want
deze kunnen een nadelige invloed hebben op de
geluidskwaliteit.

•Wees voorzichtig dat u de plus
en min aansluitingen niet
kortsluit. Dit kan namelijk
resulteren in beschadiging van
de AV-receiver.

• Sluit nooit meer dan een draad
aan op een luidsprekeraan­sluiting. Dit kan namelijk
resulteren in beschadiging van de AV-receiver.

• Sluit een luidspreker niet op meerdere luidsprekeraan­sluitingen aan.

Aansluiten van de Luidspreker

De plus (+) luidsprekeraansluitingen van de AV-receiver
zijn van een kleurcode voorzien zodat deze gemakkelijk
herkend kunnen worden. (De min (–) luidsprekeraanslui­tingen zijn zwart.)

Luidsprekeraansluiting Kleur

Links-voor Wit
Rechts-voor Rood
Midden Groen
Surround-links Blauw
Surround-rechts Grijs
Subwoofer Paars

Verwijder ongeveer 10 mm

1

van de buitenisolatie aan de
uiteinden van de luidspre­kerkabels. (Dit is reeds
gebeurd bij de bijgeleverde
speciale luidsprekerkabels.)

Druk op het hendeltje, steek de in

2

elkaar gedraaide kerndraadjes in
het gat en laat het hendeltje los.

Zorg dat de kerndraadjes en niet
de buitenisolatie door de aanslui­tingen worden vastgeklemd.

Opmerking:

Als luidsprekergroep B wordt ingeschakeld, wordt luid­sprekergroep A gereduceerd tot 2.1-kanaals weergave.

De onderstaande afbeelding toont welke luidspreker op
welk paar aansluitingen moet worden aangesloten.

10 mm

Nl-

18

Actieve

subwoofer

Paars

Grijs

surround-

luidspreker

Blauw

Linker sur-

roundluid-

spreker

Groen

MiddenluidsprekerRechter

Rood

Rechter

voorluid-

spreker

Wit

Linker

voorluid-

spreker

HT-S580Nl,Sv.book Page 19 Tuesday, April 26, 2005 3:08 PM

Aansluiten van uw luidsprekers —Vervolg

Montage aan de muur

Gebruik de sleutelgatvormige openingen om de luidspre­ker aan de muur op te hangen. Om te voorkomen dat de
luidspreker tegen de muur trilt, bevestig u de vier bijgele­verde afstandsblokjes aan de zijkanten van de sleutelgat­vormige openingen in de achterkant van de luidspreker.

Om de voorluidspreker of surroundluidspreker verticaal
te monteren, gebruikt u de aangegeven sleutelgatvor­mige opening om de luidspreker aan een schroef op te
hangen die stevig in de muur is bevestigd.

Voorluidsprekers (SKF-330F)
Surroundluidsprekers (SKM-330S)

Sleutelgatvor­mige opening
voor montage

Om de middenluidspreker horizontaal aan een muur te
monteren, gebruikt u de twee sleutelgatvormige openin­gen om de luidspreker aan twee schroeven op te hangen
die stevig in de muur zijn bevestigd.

Middenluidspreker (SKC-330C)

Sleutelgatvormige opening
voor montage

Gebruik van luidsprekersteunen/beugels

Aan de achterkant van de luidsprekers zijn openingen
met schroefdraad, bedoeld voor machineschroeven, om
de luidsprekers met los verkrijgbare montageste­unen/beugels aan de muur te bevestigen. Voor de Noord­Amerikaanse modellen hebt u 1/4-inch schroeven nodig.
Voor de overige modellen hebt u M5 (5 mm) schroeven
nodig. Raadpleeg de handleiding die bij de steunen of
beugels wordt geleverd voor nadere bijzonderheden.

Openingen
met schroef­draad

Opmerking:

Het gedeelte van de schroef dat in de schroefdraad-ope­ning van de luidspreker wordt gedraaid, moet ongeveer
5 – 8 mm lang zijn.

Steun of beugel

5 mm

150 mm

Let op:

De draagkracht van de schroeven waaraan de luidspre­kers worden opgehangen, wordt bepaald door hoe stevig
de schroeven in de muur zijn bevestigd. Als de wanden
zwak zijn, moet u de schroeven in een steunbalk draaien.
Als er geen steunbalken zijn of als de muren erg hard
zijn, moet u geschikte muurankers gebruiken. Gebruik
schroeven met een kopdiameter van 9 mm of minder en
een schachtdiameter van 4 mm of minder. Voordat u
gaten in de muur of wand maakt, dient u te controleren
of er geen elektriciteitskabels of waterleidingen in de
muur liggen.

Houd een afstand van 7 – 10
mm aan tussen de muur en de
onderkant van de schroef­kop, zoals afgebeeld.

(Wij raden u aan een vakkun­dige monteur te raadplegen.)

7 mm – 10 mm

Muur

5 mm – 8 mm

Aanbrengen van de rubber stoppers
op de luidsprekers

Wij raden u aan de bijgeleverde rubber stoppers te
gebruiken zodat een optimale geluidsweergave van de
luidsprekers wordt verkregen. De rubber stoppers zorgen
dat de luidsprekers stabiel staan en niet kunnen verschui­ven.

Rubber stoppers

Onderkant van

de SKF-330F/

SKM-330S

75 mm

Onderkant van

de SKC-330C

175 mm

Nl-

19

HT-S580Nl,Sv.book Page 20 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de antennes

In dit hoofdstuk wordt beschreven hoe u de bijgeleverde
FM-binnenantenne en de AM-raamantenne moet aan­sluiten, en tevens hoe u los verkrijgbare FM- en AM-bui­tenantennes moet aansluiten.

De AV-receiver kan geen radiosignalen ontvangen wan­neer er geen antenne is aangesloten, dus zorg ervoor dat
u een antenne aansluit.

Druktype aansluitingen voor AM-antenne
Aansluiting voor FM-antenne

Aansluiten van de FM-binnenantenne

De bijgeleverde FM-binnenantenne is uitsluitend
bedoeld voor gebruik binnenshuis.

Sluit de FM-antenne op de afgebeelde

1

wijze aan.

Aansluiten van de AM-raamantenne

De bijgeleverde AM-raamantenne is uitsluitend bedoeld
voor gebruik binnenshuis.

Zet de AM-raamantenne in elkaar door de

1

lipjes van de antenne in het voetstuk te
steken, zoals afgebeeld.

Sluit beide draden van de AM-raaman-

2

tenne op de druktype AM-antenneaanslui­tingen aan, zoals afgebeeld.

(De antennedraden hebben geen polariteit, dus de
draden kunnen worden verwisseld.)

Zorg dat de draden stevig bevestigd zijn en dat de
druktype aansluitingen de kerndraden vast­klemmen en niet de buitenisolatie.

Schuif de stekker volle­dig over de aansluiting.

Wanneer uw AV-receiver gereed is voor gebruik,
stemt u op een FM-zender af en wijzigt dan de
positie van de FM-antenne tot een optimale ont­vangst is verkregen.

Strek de antenne volledig uit en richt deze

2

zodanig dat een optimale ontvangst wordt
verkregen. Maak de antenne in die positie
met punaises of iets dergelijks vast.

Als bij gebruik van de bijgeleverde FM-binnenantenne
geen goede ontvangst wordt verkregen, kunt u een los
verkrijgbare FM-buitenantenne installeren (zie blz. 21).

Duwen

Wanneer uw AV-receiver gereed is voor gebruik,
stemt u op een AM-zender af en wijzigt dan de
positie van de AM-antenne tot een optimale ont­vangst is verkregen.

Houd de antenne zo ver mogelijk uit de buurt van
de AV-receiver, uw TV, de luidsprekerkabels en
de netsnoeren.

Als bij gebruik van de bijgeleverde AM-raamantenne
geen goede ontvangst wordt verkregen, kunt u een los
verkrijgbare AM-buitenantenne installeren (zie blz. 21).

Naar binnen
steken

Loslaten

Nl-

20

HT-S580Nl,Sv.book Page 21 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de antennes —Vervolg

■

Aansluiten van een FM­buitenantenne

Als bij gebruik van de bijgeleverde FM-binnenantenne
geen goede ontvangst wordt verkregen, kunt u een los
verkrijgbare FM-buitenantenne installeren.

Opmerkingen:

• FM-buitenantennes werken het beste buitenshuis,
maar soms kan ook een bevredigend resultaat worden
verkregen wanneer de antenne in een zolder e.d. wordt
geïnstalleerd.

•Voor een optimale ontvangst moet u de FM-buitenan­tenne uit de buurt van hoge gebouwen installeren,
zodat het signaal via een rechte lijn vanaf het zendsta­tion kan worden ontvangen.

• Installeer de buitenantenne uit de buurt van mogelijke
stoorbronnen, zoals neonverlichting, druk verkeer enz.

• Om veiligheidsredenen dient de buitenantenne uit de
buurt van hoogspanningsleidingen en andere hoog­spanningsapparatuur te worden geïnstalleerd.

• De buitenantenne moet worden geaard overeenkom­stig de plaatselijke bepalingen, om gevaar voor een
elektrische schok te voorkomen.

Aansluiten van een AM­buitenantenne

Als bij gebruik van de bijgeleverde AM-raamantenne
geen goede ontvangst wordt verkregen, kunt u een AM­buitenantenne gebruiken in aanvulling op de raaman­tenne, zoals afgebeeld.

Buitenantenne

Geisoleerde antennekabel

AM-raamantenne

AM-buitenantennes werken het beste wanneer deze bui­tenshuis horizontaal worden geïnstalleerd, maar soms
kan ook een bevredigend resultaat worden verkregen
wanneer de antenne binnenshuis horizontaal boven een
raam wordt gespannen. U mag de AM-raamantenne niet
van het apparaat losmaken.

De buitenantenne moet worden geaard overeenkomstig
de plaatselijke bepalingen, om gevaar voor een elektri­sche schok te voorkomen.

Gebruik van een TV/FM antennesplitser

Het wordt afgeraden om dezelfde antenne te gebruiken
voor FM- en TV-ontvangst, want dit kan interferentie
veroorzaken. Indien dit echter niet vermeden kan wor­den, kunt u een TV/FM antennesplitser gebruiken zoals
afgebeeld.

TV/FM antennesplitser

Naar AV-receiver Naar TV (of video-

recorder)

Nl-

21

HT-S580Nl,Sv.book Page 22 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur

Betreffende AV-aansluitingen

• Lees de handleidingen die bij uw AV-apparaten
worden geleverd voordat u begint met het maken van
AV-aansluitingen.

• Steek de stekker van het netsnoer pas in het stopcon­tact nadat u gecontroleerd hebt of alle audio- en video­aansluitingen correct zijn gemaakt.

Optische digitale aansluitingen

De optische digitale ingangen van de AV-receiver zijn
voorzien van een sluiter-type afdekking die open gaat
wanneer een optische stekker naar binnen wordt
gestoken en die sluit wanneer de stekker naar buiten
wordt getrokken. Duw de stekker helemaal naar binnen.

Let op: Om beschadiging van de aansluiting te voor-

komen, moet u de optische stekker altijd recht in de aan­sluiting steken en uit de aansluiting trekken.

AV-kabels en aansluitingen

Kleurcode van de RCA van de AV-aansluitkabels

De RCA van de AV-aansluitkabels zijn gewoonlijk van
een kleurcode voorzien: rood, wit en geel. Gebruik de
rode stekkers voor de rechterkanaal audio-ingangen en
uitgangen (gewoonlijk zijn deze rood of voorzien van de
letter “R”). Gebruik de witte stekkers voor de linkerka­naal audio-ingangen en uitgangen (gewoonlijk zijn deze
wit of voorizen van de letter “L”). Gebruik de gele stek­kers voor de composiet-video-ingangen en uitgangen
(gewoonlijk zijn deze geel).

Links (wit)

Rechts (rood)

(Geel)

Analoge audio

Composiet-video

• Steek de stekkers volledig in de
aansluitbussen zodat een goed
contact wordt gemaakt. (een los
contact kan resulteren in ruis of
een defecte werking).

• Houd de audio- en videokabels uit
de buurt van de netsnoeren om storingen in het beeld
en geluid te voorkomen.

Links (wit)

Rechts (rood)

(Geel)

Goed!

Verkeerd!

Video

Kabel Aansluiting Beschrijving

Composiet-video wordt gewoonlijk gebruikt bij

Composiet­videokabel

TV’s, videorecorders en andere videoapparatuur.

V

Gebruik uitsluitend speciale composiet-videoka­bels.

Audio

Kabel Aansluiting Beschrijving

Deze biedt de beste geluidskwaliteit en u hebt

Optische
digitale
audiokabel

OPTICAL

tevens de beschikking over surroundgeluid (bijv.
Dolby Digital en DTS). De geluidskwaliteit is het­zelfde als bij een coaxiale verbinding.

Deze biedt de beste geluidskwaliteit en u hebt

Coaxiale
digitale
audiokabel

tevens de beschikking over surroundgeluid (bijv.
Dolby Digital en DTS). De geluidskwaliteit is het­zelfde als bij een optische verbinding.

Analoge
audiokabel
(RCA
tulpstekkers)

L

R

Deze kabel zorgt voor de overdracht van analoge
audio. Het is het meest gebruikte type aansluiting
voor analoge audio en deze aansluitingen treft u op
practisch alle AV-apparatuur aan.

Deze kabel zorgt voor de overdracht van multika-

Multikanaals
analoge
audiokabel
(RCA
tulpstekkers)

naals analoge audio en wordt gewoonlijk gebruikt
voor het aansluiten van DVD-spelers met geschei­den 5.1-kanaals analoge audio-uitgangen. U kunt
ook meerdere standaard analoge audiokabels
gebruiken in plaats van een multikanaals kabel.

Opmerking: De AC-receiver is niet geschikt voor SCART-stekkers.

Nl-

22

HT-S580Nl,Sv.book Page 23 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van audio & video

Als u de audio- en video-uitgangen van uw DVD-speler en andere AV-apparatuur met de AV-receiver verbindt, kunt u
de audio- en videobron gelijktijdig kiezen door eenvoudigweg de juiste ingangsbron op de AV-receiver te selecteren.

Signaalloop

Video

Video

DVD-speler enz.

Audio

Luidsprekers (zie blz. 18 voor informatie
betreffende het aansluiten)

Audio

TV, projector
enz.

Welke aansluitingen moet ik gebruiken?

De AV-receiver is geschikt voor diverse aansluitformaten zodat deze compatibel is met vele AV-apparatuur. Het formaat
dat u kiest, wordt bepaald door de formaten die door uw andere apparatuur worden ondersteund. Gebruik de hierna
volgende informatie als richtlijn.

Voor videoapparatuur, zoals een DVD-speler, moet u twee verbindingen maken – een voor het audiosignaal en een voor
het videosignaal.

Audio-aansluitmethoden

Voor het aansluiten van audioapparatuur op de AV-receiver zijn de volgende aansluitmogelijkheden beschikbaar: ana­loog, optisch, coaxiaal en multikanaals.

Wanneer u een aansluitmethode kiest, moet u er rekening mee houden dat de AV-receiver de signalen niet kan omzetten
in een ander formaat.

Dus audiosignalen die via de OPTICAL of COAXIAL digitale ingang binnenkomen kunnen niet via de analoge TAPE
OUT aansluitingen worden uitgevoerd. Als u bijvoorbeeld een opname wilt maken vanaf uw CD-speler, dient deze niet
alleen op de digitale ingang maar ook op de analoge CD IN aansluitingen te worden aangesloten.

Schema audio-ingang/uitgang voor opname

CD-speler

enz.

Output

AV-receiver

OUT

Input

Cassette-

enz.

deck

Optisch

IN

Optisch

Coaxiaal

Coaxiaal

Analoog

Analoog

Analoog

Multi-channel

Multi-channel

Nl-

23

HT-S580Nl,Sv.book Page 24 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van uw TV of projector

Stap 1: Video-aansluitingen

TV, projector
enz.

VIDEO

MONITOR

OUT

VIDEO IN

Aansluitingen

HT-R330

MONITOR OUT VIDEO

Signaalloop

⇒

TV

Composietvideo-ingang

Stap 2: Audio-aansluitingen

Kies een aansluitingstype ( , of ) dat geschikt is voor de TV en maak dan de verbinding.

Eén van deze

twee aansluiten

• Bij de basisaansluiting kunt u naar het geluid van de TV luisteren of dit opnemen.

a

• Om te genieten van de Dolby en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Gebruik en
of en voor het maken van opnamen.)

b a c

a b c

DIGITAL IN

b

COAXIAL

OPTICAL

c

COAXIAL

OUT

OPTICAL

OUT

TV, projector
enz.

L

R

VIDEO 2

L

R

AUDIO

OUT

IN

a

b c a

Nl-

Aansluitingen

HT-R330

a
b
c

VIDEO 2 IN L/R
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇐
⇐

TV

Analoge audio-uitgang L/R

Digitale coaxiale uitgang

Digitale optische uitgang

Hint!

Als uw TV geen audio-uitgangen heeft, moet u uw videorecorder op de AV-receiver aansluiten en dan de tuner van
de videorecorder gebruiken.

24

HT-S580Nl,Sv.book Page 25 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

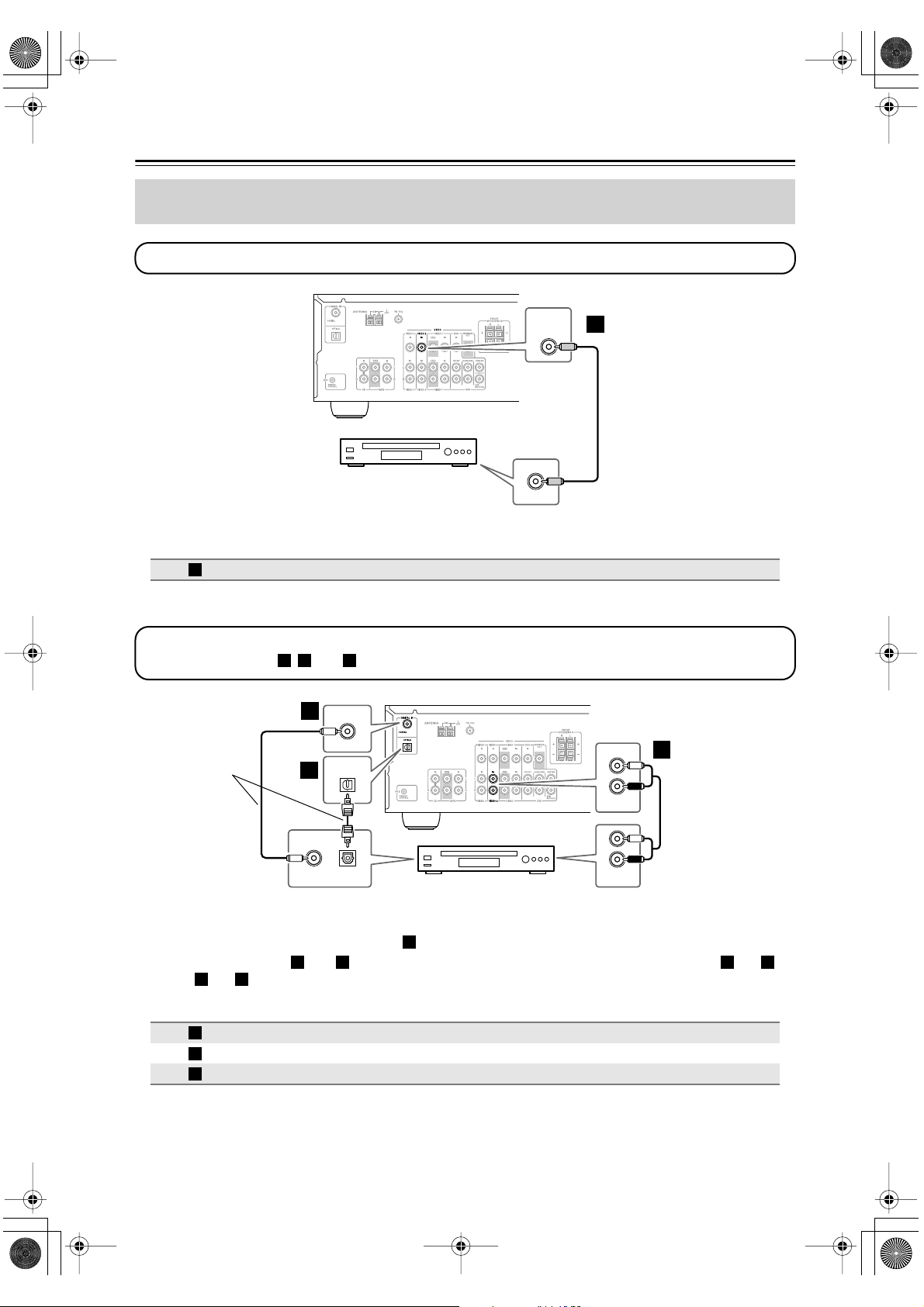

Aansluiten van een DVD-speler

Stap 1: Video-aansluitingen

DVD-speler

VIDEO

DVD

IN

VIDEO OUT

Aansluitingen

HT-R330

DVD IN VIDEO

Signaalloop

⇐

DVD-speler

Composietvideo-uitgang

Stap 2: Audio-aansluitingen

Kies een aansluitingstype ( , , of ) dat geschikt is voor de DVD-speler en maak dan de verbinding.

Eén van deze

twee aansluiten

• Bij de basisaansluiting kunt u naar het geluid van een DVD luisteren of dit opnemen.

a

• Om te genieten van de Dolby en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Gebruik en
of en voor het maken van opnamen.)

b a c

a b c d

DIGITAL IN

b

COAXIAL

c

OPTICAL

c

COAXIAL

OUT

OPTICAL

OUT

FRONT

L

R

DVD

a

LR

AUDIO

OUT

DVD-speler

d

DVD

SURR

CENTER

SUB
WOOFER

CENTER

SUB
WOOFER

FRONT

SURROUND

L

R

FRONT

L

R

b c a

• Om te genieten van DVD-Audio of SACD weergave van een geschikte DVD-speler met een analoge multika-

naals uitgang, moet u aansluiting gebruiken.

d

Aansluitingen

HT-R330

a
b
c

d

DVD IN FRONT, SURROUND,

CENTER, and SUBWOOFER

DVD IN FRONT
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇐
⇐

⇐

DVD-speler

Analoge audio-uitgang L/R

Digitale coaxiale uitgang
Digitale optische uitgang

Analoge multikanaals uitgang

• Als uw DVD-speler linker en rechter hoofduitgangen en linker en rechter multikanaals uitgangen heeft, moet
u de linker en rechter hoofduitgangen voor aansluiting gebruiken.

a

Nl-

25

HT-S580Nl,Sv.book Page 26 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van een videorecorder of DVD-recorder voor afspelen

In aanvulling op videoweergave kunt u bij dit aansluitvoorbeeld de tuner van de videorecorder gebruiken om te luisteren
naar het geluid van uw favoriete TV-programma's via de AV-receiver. Dit is handig wanneer de TV geen audio-uitgangen
heeft.

Stap 1: Video-aansluitingen

VIDEO

VIDEO 1

IN

VIDEO OUT

Videorecorder,
DVD-recorder

Aansluitingen

HT-R330

VIDEO 1 IN VIDEO

Signaalloop

⇐

Videorecorder/DVD-recorder

Composietvideo-uitgang

Stap 2: Audio-aansluitingen

Kies een aansluitingstype ( , of ) en maak dan de verbinding.

Eén van deze

twee aansluiten

• Bij de basisaansluiting kunt u naar het geluid van de videorecorder/DVD-recorder luisteren.

a

• Om te genieten van de Dolby en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Gebruik en
of en voor het luisteren via luidsprekergroep B.)

b a c

a b c

DIGITAL IN

b

COAXIAL

OPTICAL

c

COAXIAL

OUT

OPTICAL

OUT

Videorecorder,
DVD-recorder

IN

L

R

VIDEO 1

L

R

AUDIO

OUT

a

b c a

Nl-

26

Aansluitingen

a
b
c

HT-R330

VIDEO 1 IN L/R
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇐
⇐

Videorecorder/DVD-recorder

Analoge audio-uitgang L/R

Digitale coaxiale uitgang

Digitale optische uitgang

HT-S580Nl,Sv.book Page 27 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van een videorecorder of DVD-recorder voor opnemen

Stap 1: Maak de video-aansluiting .
Stap 2: Maak de audio-aansluiting .

A
a

VIDEO

VIDEO 1

A

a

L

R

VIDEO 1

L

R

Aansluitingen

A
a

AUDIO

HT-R330

VIDEO 1 OUT VIDEO

VIDEO 1 OUT L/R

IN

Videorecorder,
DVD-recorder

Signaalloop

⇒
⇒

VIDEO IN

Videorecorder/DVD-recorder

Composietvideo-ingang

Audio-ingang L/R

Aansluiten van een camcorder, spelletjes-console of ander apparaat

Stap 1: Maak de video-aansluiting .
Stap 2: Maak de audio-aansluiting .

VIDEO 3

IN

A
a

A

Aansluitingen

HT-R330

A
a

VIDEO 3 IN

VIDEO 3 IN L/R

VIDEO 3

IN

L

R

Signaalloop

⇐
⇐

a

LR

AUDIO

OUT

VIDEO OUT

Camcorder/videospelconsole

Camcorder,
spelletjes-console enz.

Composietvideo-uitgang

Analoge audio-uitgang L/R

Nl-

27

HT-S580Nl,Sv.book Page 28 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van een satellietontvanger, kabelontvanger, set-top box of andere
videobron

Stap 1: Video-aansluitingen

VIDEO

VIDEO 2

IN

Satellietontvanger, kabel­ontvanger, set-top box,
enz

VIDEO OUT

Aansluitingen

HT-R330

A

VIDEO 2 IN VIDEO

Signaalloop

⇐

Videobron

Composietvideo-uitgang

Stap 2: Audio-aansluitingen

Kies een aansluitingstype ( , of ) dat geschikt is voor de videobron en maak dan de verbinding.

Eén van deze

twee aansluiten

• Bij de basisaansluiting kunt u naar het geluid van de videobron luisteren of dit opnemen.

a

• Om te genieten van de Dolby en DTS akoestiekfuncties, moet u aansluiting of gebruiken. (Gebruik en
of en voor het maken van opnamen.)

b a c

a b c

b

DIGITAL IN

COAXIAL

OPTICAL

c

COAXIAL

OUT

OPTICAL

OUT

Satellietontvanger, kabel­ontvanger, set-top box,
enz

IN

L

R

VIDEO 2

L

R

AUDIO

OUT

a

b c a

Nl-

28

Aansluitingen

a
b
c

HT-R330

VIDEO 2 IN L/R
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇐
⇐

Videobron

Analoge audio-uitgang L/R

Digitale coaxiale uitgang

Digitale optische uitgang

■

HT-S580Nl,Sv.book Page 29 Tuesday, April 26, 2005 3:08 PM

■

■

Aansluiten van de apparatuur —Vervolg

Aansluiten van een CD-speler of platenspeler

CD-speler of platenspeler met ingebouwde phono-voorversterker

Stap 1:

Kies een aansluitingstype ( , of ) dat geschikt is voor de CD-speler of kies voor een platenspeler en maak
dan de verbinding.

a b c a

IN

L

R

CD

a

Platenspeler (MM) met
ingebouwde phono-

OUTPUT

Eén van deze

twee aansluiten

b

c

COAXIAL

OUT

DIGITAL IN

COAXIAL

OPTICAL

OPTICAL

OUT

IN

L

R

CD

a

LR

AUDIO

OUT

CD-speler

voorversterker

• Bij de basisaansluiting kunt u naar het geluid van de CD-speler of platenspeler luisteren of dit opnemen.

• Om een CD-speler digitaal aan te sluiten, moet u aansluiting of gebruiken. (Gebruik en of en

a

b c a b a c

voor het maken van opnamen.)

Aansluitingen

Platenspeler zonder ingebouwde phono­voorversterker

U hebt een phono-voorversterker nodig wanneer u een
platenspeler aansluit die niet is uitgerust met een inge-

HT-R330

a
b
c

CD IN L/R
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇐
⇐

CD-speler of platenspeler

Analoge audio-uitgang L/R

Digitale coaxiale uitgang
Digitale optische uitgang

Platenspeler met MC (Moving Coil) element

U hebt een MC-elementversterker en een phono-voor­versterker nodig om een platenspeler aan te sluiten die is
uitgerust met een MC (Moving Coil) element.

bouwde phono-voorversterker.

L

R

AUDIO

AUDIO

IN

L

R

CD

L

R

Phono-voor­versterker

AUDIO

IN

L

R

CD

OUTPUT

OUTPUT

L

R

Phono-voor­versterker

AUDIO

L

R

INPUT

AUDIO

OUTPUT

L

R

MC-elementversterker

AUDIO

OUTPUT

L

R

AUDIO

INPUT

L

R

of MC-transformator

AUDIO

OUTPUT

L

R

AUDIO
INPUT

Nl-

L

R

29

a

HT-S580Nl,Sv.book Page 30 Tuesday, April 26, 2005 3:08 PM

Aansluiten van de apparatuur —Vervolg

Aansluiten van een cassettedeck, CDR, minidisc-recorder of DAT-recorder

Stap 1:

Kies een aansluitingstype ( , of ) dat geschikt is voor de recorder en maak dan de verbinding.

Eén van deze

twee aansluiten

a b c

DIGITAL IN

b

COAXIAL

OPTICAL

c

COAXIAL

OUT

OPTICAL

OUT

Cassettedeck, CDR enz.

OUT

TAPE

L

R

IN OUT

REC PLAY

IN

a

L

R

L

R

• Bij de basisaansluiting kunt u de recorder gebruiken voor weergeven en opnemen.

• Om de recorder digitaal aan te sluiten voor weergave, moet u aansluiting en of en gebruiken.

Aansluitingen

a

a b

HT-R330

a

b
c

TAPE IN L/R

TAPE OUT L/R
DIGITAL IN COAXIAL
DIGITAL IN OPTICAL

Signaalloop

⇐
⇒

⇐
⇐

Cassettedeck/CDR/MD-recorder/DAT-recorder

Analoge audio-uitgang L/R

Analoge audio-ingang L/R

Digitale coaxiale uitgang

Digitale optische uitgang

c

Nl-

30
