Super Audio CD & DVD Audio/Video player

DV-SP502

概述.............................. 2

使用手冊

感謝您購買 Onkyo DV-SP502 型音頻 CD&DVD 音頻 / 視頻超級播放機。使用新機器前請仔細閱讀本手冊。瞭解產品的各項功能和操作方法將有助於機器更好的發揮作用，令您獲得更好的聽覺享受。

連接方式......................... 18

開始和設置....................... 25

基本播放......................... 26

播放方法........................ 30

請保留此手冊以備查詢。

詳細設置......................... 43

其他資訊......................... 54

DV-SP502_Ct.book Page 2 Monday, July 19, 2004 9:01 AM

重要的防護措施

1. 閱讀說明。

2. 保存好說明書。

3. 注意所有警告信息。

4. 按照說明進行操作。

5. 不要在靠近水的地方使用本設備。

6. 只能用乾布清潔。

7. 不要擋住通風口，根據廠家的指示說明進行安裝。

8. 不要將設備安裝在熱源附近，如電熱爐，散熱片，爐子，或其他產生熱能的設備。

9. 不要忽視帶極性指示的插頭與接地插頭的安全保護作用，帶極性指示的插頭有兩個插頭片，其中一個比另一個寬。接地插頭有兩個插頭片，和一個接地的插頭。寬插頭片與接地插頭都是為了您的安全設計的。如果隨機提供的插頭無法插入插座內，請求助於電工更換絕緣插座。

10.防止踩踏電源線，或特別夾捏插頭，方便插頭或從設備接出的連接點。

11.只使用廠商指定的附件或零件。

12.只使用廠商指定的或與設備一起出售的推車，架子，

三腳架，支架，或桌子。使用推車時，請小心移動裝有設備的推車，防止從車上跌下受損。

13.閃電或長時間不使用時，請從插座上拔掉設備的插頭。

14.請向合格的技術服務人員咨詢一切維修的情況，設備受損時要求提供技術服務，如電源線或插頭損壞，潑濺上液體，有物品墜落到設備上，設備淋雨或受潮，無法正常工作，或設備墜落。

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

15.需要維修服務的損壞在以下的情況，請拔掉電源，由合格的維修服務

人員進行維修：

.A 電源線或插頭已損壞。 .B 物體已掉進或液體已被倒瀉入設備。 .C 設備被淋雨。 .D 果設備按照如下指示不能正常操作，只能調整

操作說明中包括的控制功能，因為如果調整不當可能導致設備損壞，就需要維修技工花費大量的工作時間將設備恢復到正常的狀態。

.E 設備曾被跌過或是外殼已被損毀。 .F 設備似乎不能正常操作，或者顯示出在性能上

有明顯的改變。

16.固體與液體進入機器應該小心不要讓物體或是液體透過個洞孔倒瀉

入外殼。因為可能接觸到電流或帶電部分，導致火災或電擊。該設備不能置於雨淋或水濺之處，也不能將裝水容器，比如花瓶等置於其上。

17.電池注意環保，不要隨意丟棄用過的廢舊電池。

18.如果設備是內置式安裝，如書櫃或架子上，請確保有足夠的通風。設備頂端和兩側保持 20cm

（8"）的高度，後面各保持 10cm（4"）的寬度。設

備支架或上方遮板的後邊緣應距離後面板或牆壁 10cm（4"），留出通風散熱的空間。

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

Ct-

DV-SP502_Ct.book Page 3 Monday, July 19, 2004 9:01 AM

預防措施

本機安裝了半導體鐳射系統，並歸類為 “一級鐳射產品”。因此，為了合理使用此機型，請仔細閱讀本手冊。如遇到任何問題，請與購買商店聯繫。為防止受到鐳射激光射線的傷害，請不要嘗試打開設備的外殼。

危險：

如果打開或關閉機器外殼失敗，會造成可見與不可見的鐳射激光輻射。請不要直視激光射線。

注意：

本產品使用鐳射激光。對產品進行操縱，調整或性能的操作超出了指定範圍，可能會受到激光輻射的威脅。

右側的標籤貼在前面板上，只用於供應美國和加拿大的產品。

1. 此設備是 “一級鐳射產品”，在機殼內部使用了鐳射激光。

2. 為避免鐳射激光暴露，不要取下機殼。請向相關技術人士咨詢有關事宜。

Ct-

DV-SP502_Ct.book Page 4 Monday, July 19, 2004 9:01 AM

預防措施

—Continued

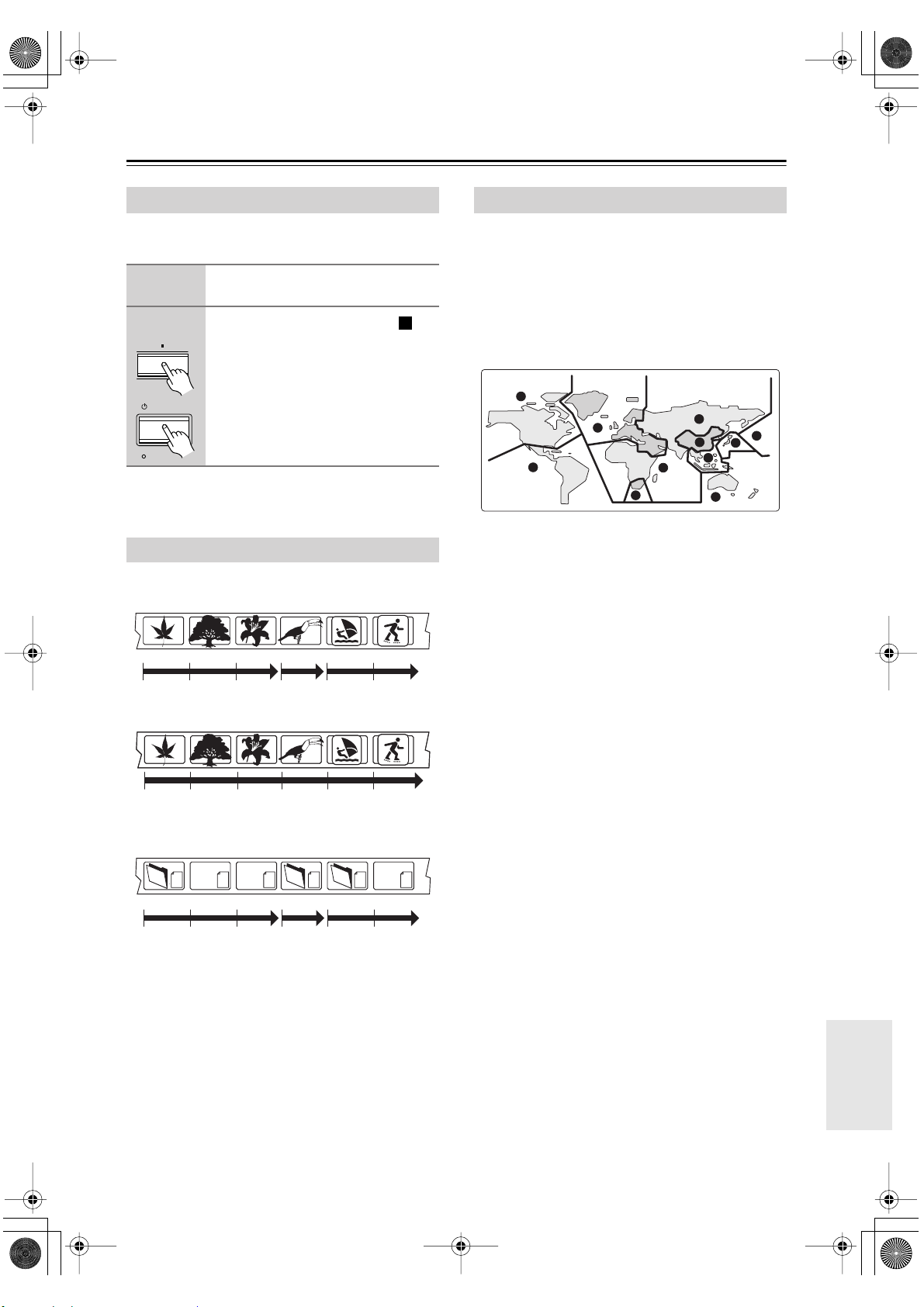

1. 地區代碼

DVD 標準使用地區代碼用於控制世界範圍內 DVD 的播放方式。世界被劃分六個區，本機器只能播放與其地區代碼相符的 DVD 碟片。有關代碼可以在機器

的後面板上找到（例如：）

2. 關於本手冊

本手冊主要介紹機器各部分的使用方法。雖然 DVD 標準有很多特性，但是不是所有的碟片都使用這些特性。因此，根據所播放的碟片不同，本機器的某些功能可能不能響應。請參閱碟片封套上有關支持特性的註釋。如果您想使用設備不支持的特性，屏幕上會出現此標識，指示該特性不被當前碟片或設備支持。

3. 音像版權

4. 電源

警告

設備連接電源前，請仔細閱讀以下部分。不同國家和地區之間的交流電電壓不同。因此，請確認您所在地區的電壓與設備後面板上標注的電壓要求一致。（例如，AC120 伏，60Hz）。

5. 嚴禁濕手觸摸機器

濕手狀態下，嚴禁接觸機器或機器的電源連接線。如有水或其他液體進入機器，請與 Onkyo 的經銷商聯繫進行檢修。

6. 安裝播放機

．將機器安裝在通風良好的地方。確保設備周圍

有足夠的通風，特別是如果將設備安裝在音響架上，如果通風不夠，設備過熱會導致功能失常。

．不要將機器直接暴露在陽光或熱源下。由於機

器內部溫度升高，會縮短光纖拾波器的壽命。

．避免灰塵聚集的地方，和會受到揚聲器震動干

擾的地方。嚴禁將設備放置在或直接安放在揚聲器的頂部。

．水平放置設備。嚴禁傾斜或側立，會導致功能

失常。

．如果設備安裝靠近 TV，收音機或 VCR，畫面或

聲音的質量會受到影響。如發生此類情況，從 TV，收音機或 VCR 旁移走設備。

7. 保養

經常需要用軟布擦拭除塵。如遇到頑固的污漬，可用軟布沾取柔和清潔劑的溶液擦拭。清潔後立刻用乾淨的布擦拭乾淨。請勿使用粘性布，稀釋劑，酒精或其他化學溶劑以免損害罩面漆或造成面板字體脫落。

8. 搬運注意事項

．如需要運輸設備，請使用原包裝材料，按照購

買時的包裝方式進行包裝。

．在設備周圍不要使用揮發性液體，如殺蟲噴霧

等。不要將橡膠或塑料物品擱置在設備上時間過久，因為可能會在設備外殼上留下印記。

．超長時間使用時，設備的頂部和後部面板會發

熱，屬於正常情況。

．設備使用結束後，請取出所有碟片，並關閉電

源。

．如果長時間不使用設備，再次開機時可能會工

作不正常，請保證定期使用。

Ct-

DV-SP502_Ct.book Page 5 Monday, July 19, 2004 9:01 AM

預防措施

—Continued

9. 獲得清晰畫面

該設備是高科技精密儀器，如果光纖拾波器上的透鏡或碟片驅動裝置變髒或磨損，畫面質量將會受到影響。為獲得最佳畫面，我們推薦：設備在一定環境下使用時間達到每 1，000 小時，您需要對設備進行定期檢查和維護（清潔或更換磨損部件）。詳細信息請與 Onkyo 的經銷商聯繫。

10. 受潮

受潮會損害設備。

請仔細閱讀以下部分。

當您夏天喝冷飲時，玻璃杯外邊會有一滴滴的水珠形成，這就是冷凝。同樣的道理，濕氣也會在光纖示波器的透鏡上凝結，而透鏡是本設備中最重要的一個部件。

．以下情況會發生受潮：

— 設備從一個較冷的地方移到一個較溫暖的地

方。

— 加熱器吹出的熱風或空調的冷風傳到了設備

上。

— 在夏天，設備從空調房間移到了一個既熱又

潮濕的地方。

— 設備在潮濕的地方使用。

．有潮濕情況發生時請不要使用設備。如果堅持

使用，將會損害您的碟片和設備內部構件。如果受潮情況發生，請取出所有碟片，將設備保持電源開啟狀態兩到三個小時。通過這段時間，設備受熱後，冷凝的水氣被蒸發掉了。為了減少受潮的危害，將設備與牆上的電源保持連接。

Ct-

DV-SP502_Ct.book Page 6 Monday, July 19, 2004 9:01 AM

基本操作

概述

重要的防護措施

預防措施 ..................................3

介紹 ......................................7

DV-SP502 產品特性 .......................7

隨機提供的附件 ..........................8

碟片說明

使用 DV-SP502 之前 ........................11

安裝電池 ...............................11

遙控器的使用 ...........................11

前面板和後面板 ........................... 12

前面板 .................................12

顯示器 .................................13

後面板 .................................14

後面板 .................................15

遙控器 .................................16

連接方式

連接 DV-SP502 DVD 播放機 .................. 18

連接前 .................................18

視聽設備的連接線與接頭 .................18

簡易連接 ...............................19

連接電視 ...............................20

與一臺 AV 接收機連接 ....................22

連接可兼容（遠程交互）的設備 .......23

連接電源 / 打開 DV-SP502...................24

.................................................. 2

......................................................... 9

高級操作

播放方法

碟片播放 ................................ 30

掃瞄碟片 .............................. 30

慢動作播放 ............................ 30

[格進]及[格退]播放................. 31

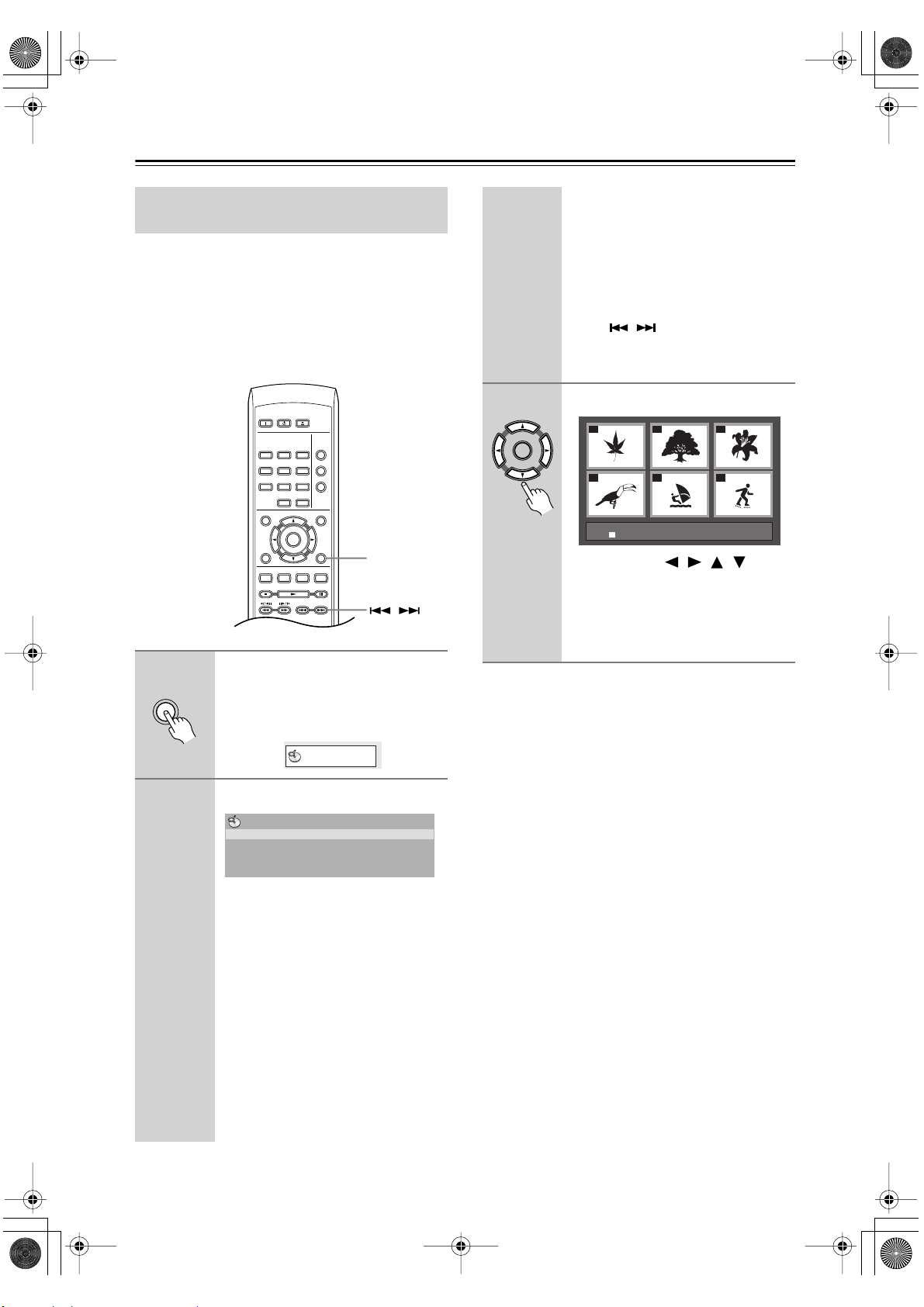

欣賞 JPEG 幻燈片播放 .................. 31

以「Disc Navigator （碟片導向）」

瀏覽影音內容 ......................... 32

使用「Disc Navigator （碟片導向）」

瀏覽 WMA，MP3 及 JPEG 文件 ............. 33

循環播放碟片上的某一章節 .............. 34

使用重複播放功能 ...................... 34

使用隨機播放功能 ...................... 35

建立程序編輯清單 ...................... 36

程序編輯清單中可供選擇的其他功能 ...... 37

搜索碟片 .............................. 37

切換小標題（subtitle/ 字幕）........... 38

切換音頻語言 / 聲道 .................... 38

放大屏幕畫面 .......................... 39

切換拍攝角度 .......................... 39

顯示碟片信息 .......................... 39

在 DV-SP502 上進行 DivX ®視頻播放

（非北美產品類型） ..................... 40

關於 DivX .............................. 40

播放 DivX 視頻 ......................... 40

關於 DivX ®VOD 內容 .................... 42

播放 DivX ®VOD 內容 .................... 42

開始和設置

開始操作 .................................25

使用屏幕顯示 ...........................25

根據電視設置播放機 .....................25

設置播放器屏幕顯示菜單的語言 ...........26

基本播放

播放碟片 ...............................26

基本播放控制 ...........................27

播放繼續與上次記憶播放 .................28

DVD 碟片菜單 ...........................28

視頻 CD PBC 菜單 ........................ 29

詳細設置

音頻設置與視頻調節菜單 .................. 43

音頻設置菜單 .......................... 43

音頻 DRC （音頻動態範圍控制）........... 43

視頻調節菜單 .......................... 44

Initial Settings （初始化設置）菜單 ...... 45

使用 Initial Settings （初始化設置）菜單 45 數字音頻輸出設置

視頻輸出設置 .......................... 46

語言設置 .............................. 47

顯示屏設置 ............................ 47

選項設定 .............................. 48

揚聲器設定 ............................ 48

關於音頻輸出設定 ...................... 49

父母鎖 ................................ 50

註冊新密碼 ............................ 50

更改個人密碼 .......................... 50

設定 / 變更父母鎖 ...................... 50

設置 / 更改國家代碼 .................... 51

國家 ( 地區 ) 代碼列表 .................. 51

DTS 縮混 ............................... 52

音頻輸出模式

揚聲器安裝 ............................ 52

揚聲器距離

......................................... 46

................................................ 52

.................................................... 53

Ct-

DV-SP502_Ct.book Page 7 Monday, July 19, 2004 9:01 AM

—續

介紹

其他資訊

附加資訊 ................................ 54

屏幕尺寸和碟片格式 .................... 54

設置電視制式（非北美產品型號） ........ 54

重置播放機 ............................ 55

標題、章和曲目 ........................ 55

DVD 影碟區域 ........................... 55

使用語言代碼列表選擇語言 .............. 56

語言代碼列表 .......................... 57

使用遙控器控制其他品牌電視

（僅限於北美產品類型） ................. 58

DivX 標題 ................................ 60

詞彙寶庫 ................................ 62

常見問題 ................................ 63

故障排除 ................................ 64

DV-SP502 .............................. 64

遙控器 ................................ 66

規格 .................................... 67

DV-SP502 產品特性

主要特點

．杜比*1數碼和 DTS ． DVD 視頻視頻 CD 音頻 CD 播放． CD-R，CD-RW （視頻 CD，音頻 CD，MP3/WMA

JPEG）．可兼容 DVD 音頻與 SACD ．可兼容超級 VCD ． DVD-R （DVD- 視頻）． DVD-RW （DVD- 視頻，VR 格式）

• 5.1 聲道模擬音頻輸出接口

視頻

．先進的 108 MHz/1 2-bit 視頻 D/A 變流器．色差視頻輸出．S Video 與複合視頻輸出．幀連續動畫播放．慢動作播放．快進與快速後退．重複播放．隨機播放．支持4：3 與 16：9 方位比例的電視．多鏡頭角度支持．家長控制功能．屏幕保護功能

音頻

． 192kHz/24-bit D/A 變流器．光纖同軸數字式輸出

其他

．動態範圍控制設置．可調顯示亮度．全功能遙控器

在目錄中和包裝盒上產品名稱後顯示的字符表示 DVSP502 的顏色。盡管顏色不同，規格和操作相同。

*1. 獲杜比實驗室許可生產，Dolby，以及雙 D 標誌都是杜比

實驗室註冊商標

*2.“DTS”，和 “DTS Digital Out”是 Digital Theater

Systems，Inc. 的註冊商標。

*3. Windows Media，Windows 標

誌為微軟公司在美國和其他國家的商標或註冊商標。

Ct-

DV-SP502_Ct.book Page 8 Monday, July 19, 2004 9:01 AM

介紹

—續

隨機提供的附件

請確認購買時有如下附件：

RC-574DV

( 其他型號 )

遙控器和兩節電池（ＡＡ）

連接線（RCA）（1.5 m）

S Video 連接線（1.5 m）

RC-582DV

(北美產品型號 )

電源插頭轉接器

只對一些國家提供。如果 DV-SP502 系列產品的插頭無法使用您的電源插座，可以使用該轉接器。（轉接器因國家不同有變化）。

連線

此線纜用於連接 DV-SP502 播放器和其他用於控制 ( 遠程交互 ) 的 - 兼容 Onkyo 設備。使用時，需要建立一個連接，在 DV-SP502 播放

器和 Onkyo AV 接收機之間建立一個模擬音頻連接

（RCA）。

SCART 連接線（僅限於歐洲產品類型）（1.5 m）

電源線（2 m）

（插頭類型因國家不同而不同）

Ct-

DV-SP502_Ct.book Page 9 Monday, July 19, 2004 9:01 AM

介紹

—續

碟片說明

所支持的碟片

DV-SP502 支持以下碟片類型。

碟片標誌格式或文件類型

視頻 DVD

DVD- 音頻

SACD

DVD-R

DVD-RW

視頻 CD

音頻 CD

CD-R

CD-RW

JPEG CD JPEG

．某些音頻 CD 的特別拷貝保護與公認的 CD 標準不

兼容。因為他們屬於非標準碟片，在 DV-SP502 上播放時可能不穩定。

． DV-SP502 支持以視頻 CD 格式刻錄的 CD-R 和 CD-

RW，或按照 ISO 9660 LEVEL1 或 2 格式錄製的 MP3，WMA 和 JPEG 文件。該設備還支持以視頻 DVD 格式支持的 DVD-R 和 DVD-RW。但是某些 CD-R， CD-RW，DVD-R 和 DVD-RW 碟片播放時性能可能不穩定，出於以下原因：碟片最終結束不完整，碟片刻錄機的問題，碟片問題，碟片受損或變髒。更多信息請參閱您的刻錄機的使用手冊。光學拾波

器鏡頭上的冷凝水氣也會影響到播放效果。． DV-SP502 支持 8cm 和 12cm 的碟片。． DV-SP502 不支持沒有列出的碟片類型。

本地區信息請參閱 55 頁

音頻 DVD

超級音頻 CD （單層，雙層或多層）

視頻 DVD

視頻 DVD，VR 格式

包括 PBC

PCM 和 DTS

視頻 CD，音頻 CD， MP3，WMA，JPEG

．不要使用非標準外型的碟片，如下圖所示的一些

類型，因為可能損壞 DV-SP502。

．不要使用帶有殘餘粘性標籤的碟片，或標籤破損

的租賃來的碟片，或帶有海關標誌和標籤的碟片。這樣的操作會損壞 DV-SP502，以至可能無法將碟片取出。

個人計算機上製作的碟片

在個人計算機上製作的碟片，包括可兼容格式的碟片在 DV-SP502 上播放時性能可能都不穩定，因為碟片燒錄軟件的設置不正確。請檢查碟片燒錄軟件的使用手冊，查閱相關的兼容信息。

CD-R/RW 相容性

．相容格式：內含 MP3、WMA 或 JPEG 檔的 CD-

Audio，Video CD，ISO 9660 CD-ROM*

* ISO 9660 Level 1/2 compliant。CD 實體格式：

Mode1，Mode2 XA Form1。Romeo 與 Joliet 檔案格式均與本機相容。

． Multi-session 方式播放：否． Unfinalized 光碟播放：否

DVD-R/RW 相容性

．相容格式：DVD-Video，Video Recording （影像

擷取）（VR）*

* 編輯點可能無法完全按編輯方式播放，而編輯點畫面

可能會發生短暫空白的現象。

． Unfinalized 光碟播放：否． DVD-R/RW 的 WMA/MP3/JPEG 檔案播放：否

壓縮音訊（Compressed audio）相容性

．相容格式：MPEG-1 Audio Layer3 （MP3），

Windows Media Audio(WMA) ．取樣頻率：32、44.1 或 48kHz ．位元速率：皆可（建議 128Kbps 以上）． VBR （可變位元速率）MP3 播放：否． VBR WMA 播放：否． WMA 無損失編碼相容性：不相容． DRM （數位版權管理）相容性：相容（DRM-

protected 聲音檔案無法在本機上播放─請一併

參閱 62 頁的 “詞彙寶庫”中 DRM 的說明）．副檔名：.mp3，.wma （務必採用此類名稱以利本

機辨識 MP3 及 WMA 檔案─切勿採用其他檔案類型）

Ct-

DV-SP502_Ct.book Page 10 Monday, July 19, 2004 9:01 AM

介紹

—續

．檔案結構：多達 299 個檔案夾；合併後多達 648

個檔案夾及檔案

關於 WMA

WMA 為 Windows Media Audio 的頭字語（acronym），並涉及採用 Microsoft Corporation 所研發的「音訊壓縮技術」（audio compression technology）。 WMA 內容可應用 Windows Media

7.1，Windows Media Windows Media

JPEG 檔案相容性

．相容格式：Baseline JPEG 及 EXIF 2.2* 靜態影

像檔案，解析度可達 3072 ×2048。

* 此種檔案格式為數位相機所使用。

． Progressive JPEG （循序 JPEG）相容性：不相

容。

．副檔名：.jpg （務必採用此類名稱以利本機辨識

JPEG 檔案─切勿使用其他檔案類型）。

．檔案結構：多達 299 個檔案夾；合併後多達 648

個檔案夾及檔案。

PC-created （電腦製作）光碟相容性



Player for Windows

Player 9 Series 等軟體進行編碼。



Player version 7/



XP，或

碟片的裝卸

．嚴禁手接觸碟片的底面，如圖所示，拿碟片時要

卡住碟片的邊。

碟片的底面

．嚴禁在碟片上粘貼任何標籤或標誌。

清洗碟片

．為獲得最佳效果，需要清洗碟片。手指印或灰塵

將影響聲音效果和畫面質量，需要按照如下指示清理。使用一塊乾淨的軟布，從中心的圓環處向外擦拭，如圖，嚴禁以環繞方向進行擦拭。

利用個人電腦所錄製的光碟，可因製作光碟的應用軟體設定之故，致無法順利播放。面對此種特殊情況，則請向軟體出版商洽詢更為詳盡資訊。

以「Packet Write」寫入模式（UDF 格式）所錄製的光碟與本機不相容。

有關其他相容性資訊，請查閱 DVD-R/RW 或 CD-R/RW 軟體光碟包裝盒上說明。

版權

法律禁止任何未經版權許可的復制，廣播，展示，有線電視播放，公眾放映或租賃。

市場銷售的 DVD 視頻碟片帶有版權保護，任何此類碟片的翻錄將被禁止。

本產品加入了版權保護技術，受到美國專利與其他知識產權權益的保護。使用此版權保護技術必須得到Macrovision 公司的授權，僅用於家庭和其他特定目的的觀看，除非另外獲得了 Macrovision 公司的授權，否則將禁止重裝或分解設備。

✔

．去除頑固的污漬，用蘸濕的軟布擦拭，然後再用

干的軟布擦乾。

．嚴禁使用溶劑性質的清潔劑，例如稀釋劑或苯

酚，商業用清洗劑。或乙烯基錄音製品專用的抗靜電噴霧，因為這些會損傷碟片。

碟片的保管

．不要將碟片放在陽光直射或靠近熱源的地方。．不要將碟片放在容易受潮或落灰的地方，如浴室

裡或靠近加濕器。

．經常將碟片放在他們自己的盒子裡或封套裡。將

沒有保護層的碟片重疊或放置物品在上面，將會造成變形，刮傷或其他損害。

Ct-

DV-SP502_Ct.book Page 11 Monday, July 19, 2004 9:01 AM

使用 DV-SP502 之前

安裝電池

按照如圖所示，打開電池盒蓋子。

將隨機提供的兩節電池（AA）依據極性標誌

裝入電池盒內。

關閉電池盒蓋子。

注意：

．隨機提供的電池可供使用 6 個月，但根據使用程

度不同而有所變化。．如果遙控器不正常工作，請同時更換兩節電池。．請不要新舊電池混用，不要混用不同型號的電

池。．如果長時間不使用遙控器，請將電池取出，以免

發生泄露和腐蝕。．耗盡電的電池請盡快取出，以避免發生泄露和腐

蝕。

遙控器的使用

如需要使用遙控器，請將遙控器指向 DV-SP502 上的遙控感應器，如圖所示。

遙控感應器

DV-SP502

P R O

G R

E S S

IV E

P R

O G

R E

S S

I V E

S C

A N

30˚

注意：

．遙控器在強光下工作不穩定，例如直射的陽光或

反射型的熒光。在安裝 DV-SP502 系列產品時請注意。

．如果在同一房間里有相同類型的遙控器在使用，

或者 DV-SP502 系列產品安裝在靠近使用紅外線的裝置的地方，遙控器的工作狀態會不穩定。

．不要在遙控器上放置任何東西，例如書本，因為

會不經意觸動按鍵而耗費電池電量。

．如果DV-SP502 系列產品被安裝在彩色玻璃後的

支架上將會影響遙控器的使用效果。請您安裝時注意。

．如果遙控器和 DV-SP502 系列產品上的遙控感應

器之間有阻礙物，遙控器將無法工作。

T O P

M E

N U

R E

T U

R N

S E

T U

S U

P E

A U

D I O

D &

D V

A U

D IO

/ V

ID E

P L

A Y

E R

P50

約

Ct-

DV-SP502_Ct.book Page 12 Monday, July 19, 2004 9:01 AM

前面板和後面板

詳細信息，請查閱各括號內的指示的頁數。

前面板

1 2 3 4 5 6 7 8 9 J

PROGRESSIVE

PROGRESSIVE SCAN

S RQ

STANDBY/ON （開 / 待機）鍵 [24，26]

此鍵用於將 DV-SP502 設置為開機或待機狀態。

STANDBY （待機）指示燈 [24]

當 DV-SP502 處於待機狀態時，指示燈亮。

DISPLAY （顯示）鍵 [39]

用於顯示當前所選擇碟片，名稱，章節，聲道的信息，包括已經播放的時間，剩餘時間，全部時間，等等。重複按此鍵可以顯示更多信息。

PLAY MODE （播放模式）鍵 [34 — 37]

此鍵用於打開 / 關閉播放模式菜單。

PRIGRESSIVE （逐行掃瞄）指示器 [20, 46]

DVD 播放機設置為輸出逐行掃瞄視頻時，此指示器燈亮起。

碟片托盤 [26]

碟片放置於此裝置。

TOP MENU （頂端菜單）鍵 [28]

此鍵用於顯示視頻 DVD 碟片的頂端菜單。

光標 / / / 與 ENTER （輸入）鍵 [25]

在中央輸入鍵周圍的四個光標用於瀏覽視頻 DVD 的菜單，和在屏幕上顯示的設置菜單。中央的 [ENTER] 輸入鍵用於啟動所選標題，章節或聲道的播放，並確認設置。

MENU （菜單）鍵 [28]

在使用視頻 CD，音頻 CD，WMA/MP3/JPEG 碟片，或VR格式的 DVD-RW 碟片時，此鍵用於顯示 DVD 視頻上的菜單，或用於打開碟片瀏覽器。

（打開 / 關閉）鍵 [26]

此鍵用於打開 / 關閉碟片托盤。

K L M

TOP MENU MENU

RETURN SETUP

SUPER AUDIO CD & DVD AUDIO / VIDEO PLAYER

DV-SP502

PON

（暫停）鍵 [27]

此鍵用於暫停播放。

（停止）鍵 [27]

此鍵用於停止播放。

（播放）鍵 [26，27]

此鍵用於啟動播放。

/ （向上 / 向下）鍵 [27]

向上鍵用於選擇前面的章節或聲道。在播放過程中，可以選擇當前章節為起始點的前面的章節和軌道。向下鍵用於選擇後面的章節和軌道。

SETUP （設置）鍵 [25]

此鍵用於打開 / 關閉在屏幕顯示的菜單。

RETURN （返回）鍵 [25﹐28]

此鍵用於返回到主菜單，但是不保存您進行的變更。

遙控器感應器 [11]

此感應器接收來自遙控器的控制信號。

CLEAR 鍵 [35]

此鍵用於取消各項功能。

DIMMER （調光器）鍵

用於調節顯示屏的亮度。

正常暗更暗

Ct-

DV-SP502_Ct.book Page 13 Monday, July 19, 2004 9:01 AM

前面板和後面板

—續

顯示器

1 2 C

D 指示信號

播放杜比數碼材料時，此指示信號出現。

碟片類型指示信號

信號指示安裝的碟片種類。

TITLE （標題）指示器

播放停止時，當前 DVD 視頻碟片的所有標題數字都會顯示在這裡。播放時，顯示當前標題的號碼。

GROUP （組）指示器

停止播放時，它會顯示當前 DVD 視頻碟片上所有組的編號。在播放過程中，它顯示當前組的編號。

TRACK （軌道）指示器

顯示曲目編碼時，出現此指示。停止播放時，將顯示當前 SACD，視頻 CD，音頻 CD 或 MP3/WMA 碟片的所有曲目編碼。在播放過程中，只顯示當前播放的曲目編碼。

5.1 CH 指示器

選擇 5.1 聲道模擬音頻輸出時，此指示器亮起。

CHP （章節）指示器

顯示當前章節的號碼時，出現此指示器。

D.MIX 指示器

在多聲道音頻播放過程中，顯示輸出的信號已經是原輸入源縮混處理過的。此功能由播放器自動執行，可以向您所使用系統中的揚聲器輸出最合適的混音。

RANDOM （隨機播放）指示器

使用隨機播放功能時，此指示器亮起。

REMAIN （剩餘時間）顯示器

顯示剩餘時間時，出現此指示器。

75 6 8 9A

（重複）指示器

使用重複播放時或 A-B 播放時，出現此指示器。

A-B 指示器

使用 A-B 重複功能時，此指示器亮起。

（鏡頭角度）指示器

播放帶有多鏡頭角度的 DVD 視頻碟片時，出現此顯示器。

DTS 指示器

播放 DTS 時，出現此指示器。

（播放）指示器

播放時出現此指示器。

（暫停）指示器

播放暫停時，出現此指示器。

PROGRESSIVE 指示器

逐行掃瞄功能打開時，出現此指示器。

信息與時間指示區

有關時間的信息，如全部時間，剩餘時間，等在此區域以小時，分鐘和秒顯示。也顯示其他信息。

GUI （用戶界面）指示器

打開屏幕顯示設置菜單時，出現此指示器。

Ct-

DV-SP502_Ct.book Page 14 Monday, July 19, 2004 9:01 AM

前面板和後面板

—續

後面板

■

不包括歐洲產品類型

654 7 8321

AUDIO OUTPUT

FRONT/D. MIX

SURR CENTER

WOOFER

DIGITAL

COAXIAL

SUB

OPTICAL

對於歐洲產品類型，請參見 15 頁。

AUDIO OUTPUT [22-23]

這些接口輸出模擬音頻。FRONT/D.MIX 接口可連接電視，HI-FI 放大器或其他設備的立體聲輸入接口。1 與 2 接口輸出的信號相同，因此您可以任意選擇其中一個。帶有 5.1 聲道音頻的 DVD 在由 FRONT/D.MIX 接口輸出前，被縮混為雙聲道。如果您在使用帶有 5.1 聲道模擬音頻的 AV 接收機或環繞解碼器，使用 FRONT/D.MIX1 或 2 接口，以及 SURR L/R，CENTER 和 SUBWOOFER 接口。在此情況下，必須在初始化設置菜單上將音頻輸出模式設置為 5.1 聲道。通過此設置， FRONT/D.MIX 接口輸出前置聲道信號，SURR L/ R，CENTER 和 SUBWOOFER 接口將分別輸出環繞，中置與重低音聲道信號。

COAXIAL DIGITAL AUDIO OUTPUT （共軸數字式

音頻輸出接口）[22]

此共軸數字式音頻輸出接口可以連接到高保真放大器，AV 接收機，或環繞聲音解碼器（杜比數字，DTS）等設備的共軸數字式音頻輸入接口。

OPTICAL DIGITAL AUDIO OUTPUT （光纖數字式音頻輸出接口）[22]

此光纖數字式音頻輸出接口可以連接到高保真放大器，AV 接收機，或環繞聲音解碼器（杜比數字，DTS）等設備的光纖數字式音頻輸入接口。

VIDEO OUTPUT （視頻輸出接口）[19]

此 RCA 接口可以連接帶有復合視頻輸入接口的電視或投影儀。

VIDEO

COMPONENT

VIDEO OUTPUT

S VIDEO

REMOTE

SUPER AUDIO CD & DVD AUDIO/

VIDEO PLAYER

MODEL NO. DV

502

RATING: AC 120V 60 Hz 11 W

COMPONENT VEDEO OUTPUT（色差視頻輸出接口）

CONTROL

AC INLET

[20]

這些接口輸出色差視頻，可以連接到電視或投影儀的色差視頻輸入接口。

S VIDEO OUTPUT （輸出接口）[20]

此接口可用於連接帶有 S VIDEO 接口的電視或投影儀。

（遠程交互）插口 [23]

這些（遠程交互）接口可以連接到您其他 Onkyo 視聽設備的接口，用於遠程交互控制。只連接一根連線還不能讓系統運轉起來。您

必須同樣連接音頻連線。

AC INLET （電源入口）[24]

隨機提供的電源連線接在此，電源連線的另一端連接到牆上的插頭上。

Ct-

DV-SP502_Ct.book Page 15 Monday, July 19, 2004 9:01 AM

前面板和後面板

—續

後面板

■

歐洲產品型號

1 6 87 95324

VIDEO

COMPONENT

VIDEO OUTPUT

S VIDEO

AUDIO OUTPUT

FRONT/D. MIX

AUDIO OUTPUT [22-23]

SURR CENTER

WOOFER

DIGITAL

COAXIAL

SUB

OPTICAL

COAXIAL DIGITAL AUDIO OUTPUT （共軸數字式

音頻輸出接口）[22]

此共軸數字式音頻輸出接口可以連接到高保真放大器，AV 接收機，或環繞聲音解碼器（杜比數字，DTS）等設備的共軸數字式音頻輸入接口。

OPTICAL DIGITAL AUDIO OUTPUT （光纖數字式音頻輸出接口）[22]

此光纖數字式音頻輸出接口可以連接到高保真放大器，AV 接收機，或環繞聲音解碼器（杜比數字，DTS）等設備的光纖數字式音頻輸入接口。

VIDEO OUTPUT （視頻輸出接口）[19]

此 RCA 接口可以連接帶有復合視頻輸入接口的電視或投影儀。

AV CONNECTOR

REMOTE CONTROL

SUPER AUDIO CD & DVD AUDIO/

VIDEO PLAYER

MODEL NO. DV

502E

RATING: AC 100-240 V 50/60Hz 12 W

COMPONENT VEDEO OUTPUT（色差視頻輸出接口）

AC INLET

[20]

這些接口輸出色差視頻，可以連接到電視或投影儀的色差視頻輸入接口。

S VIDEO OUTPUT （輸出接口）[20]

此接口可用於連接帶有 S VIDEO 接口的電視或投影儀。

AV CONNECTOR 接口（歐洲產品型號）[20]

該 SCART 輸出接口可以通過隨機提供的 SCART 連接線，連接帶有 SCART 輸入接口的電視或投影儀。SCART 連接器輸出 2 信道立體聲音頻信號，復合視頻 , S video 視頻，RGB 視頻信號。

（遠程交互）插口 [23]

這些（遠程交互）接口可以連接到您其他 Onkyo 視聽設備的接口，用於遠程交互控制。

只連接一根連線還不能讓系統運轉起來。您必須同樣連接音頻連線。

AC INLET （電源入口）[24]

隨機提供的電源連線接在此，電源連線的另一端連接到牆上的插頭上。

Ct-

DV-SP502_Ct.book Page 16 Monday, July 19, 2004 9:01 AM

前面板和後面板

遙控器

■

北美產品型號

1 2

4 5

6 7

8 9 J K

STANDBY

789

TOP MENU MENU

RETURN

AUDIO ANGLE ZOOMSUBTITLE

TV/ VIDEO

STANDBY

—續

CLEAR

ENTER

TV CONTROL

VOLUME

OPEN / CLOSE

PLAY MODE

DISPLAY

DIMMER

CHANNEL

SETUP

N O P

Q R

S T U

V W

■

其他型號

1 2

6 7

8 9 J K

ON STANDBY

123

789

TOP MENU

RETURN

AUDIO ANGLE SUBTITLE ZOOM

ENTER

CLEAR

OPEN/ CLOSE

PLAY

MODE

DISPLAY

DIMMER

SETUP

N O P

Q R

S T U

V W X

Ct-

RC-582DV

RC-574DV

DV-SP502_Ct.book Page 17 Monday, July 19, 2004 9:01 AM

前面板和後面板

STANDBY （待機）鍵 [24]

用於切換機器到待機狀態。

ON （打開）鍵 [24]

此鍵用於打開 DV-SP502，請您完成全部連接並再次檢查後，再打開機器（18 頁— 23 頁）。

數字鍵 [27 ﹣ 29, 37, 50]

這些鍵用於輸入標題，章節和軌道號碼，或輸入指定位置的時間。

TOP MENU （頂端菜單）鍵 [28]

用於顯示在 DVD 視頻碟片上的頂端菜單。

光標 / / / 鍵 [25]

用於瀏覽屏幕顯示菜單。

RETURN （返回）鍵 [25﹐28]

此鍵用於返回到主菜單，但是不保存您進行的變更。

AUDIO （音頻）鍵 [38]

用於選擇在 DVD 視頻碟片上的外語聲道和音頻格式（例如，杜比數字，或 DTS）。對於視頻 CD，可以選擇左右聲道或立體聲。

ANGLE （角度）鍵 [39]

用於選擇 DVD 視頻碟片上的鏡頭角度。

（停止）鍵 [27]

停止播放。

( )（快退）鍵 [27﹐30﹐31]

用於快退，慢動作退回，和幀連續動畫播放。

( )（快進）鍵 [27﹐30﹐31]

用於快進，慢動作前進，和幀連續動畫播放。

（打開 / 關閉）鍵 [26]

用於打開 / 關閉碟片托盤。

PLAY MODE （播放模式）鍵 [34 ﹣ 37]

用於打開 / 關閉播放模式菜單。

DISPLAY （顯示）鍵 [39]

用於顯示當前碟片，標題，章節，或聲道的信息，包括過去的時間，剩餘時間，全部時間，等。重複按此鍵顯示更多信息。

DIMMER （調光器）鍵

用於調節顯示屏的亮度。

正常暗更暗

—續

MENU （菜單）鍵 [28]

在使用視頻 CD，音頻 CD，WMA/MP3/JPEG 碟片，或VR格式的 DVD-RW 碟片時，此鍵用於顯示 DVD 視頻上的菜單，或用於打開碟片瀏覽器。

ENTER （輸入）鍵 [25]

用於啟動所選標題，章節或聲道的播放，並確認設置。

SETUP （設置）鍵 [26﹐43 ﹣ 45]

用於打開 / 關閉屏幕顯示設置菜單。

ZOOM （放大）鍵 [39]

此鍵可以用於改變放大功能。

SUBTITLE （字幕）鍵 [38]

此鍵用於選擇 DVD 視頻碟片上的字幕。

（暫停）鍵 [27﹐30﹐31]

此鍵用於暫停播放。

/ （向上 / 向下）鍵 [27]

向上鍵用於選擇前面的章節或聲道。在播放過程中，可以選擇當前章節為起始點的以前的章節和聲道。向下鍵用於選擇後面的章節和聲道。

（播放）鍵 [27]

此鍵用於啟動播放。

TV CONTROL （電視控制）鍵（僅限北美產品型號）[58]

TV/VIDEO 鍵

用於選擇您電視上的 TV 或 VCR。

CHANNEL -/+ 頻道選擇鍵

用於選擇電視頻道。

ON/STANDBY （開 / 待機）鍵

用於設置電視的開 / 待機狀態。

VOLUME / 音量鍵

用於調整電視音量。

CLEAR 鍵 [35]

此鍵用於取消各項功能。

Ct-

DV-SP502_Ct.book Page 18 Monday, July 19, 2004 9:01 AM

連接 DV-SP502 DVD 播放機

連接前

．請仔細閱讀與您的視聽設備隨機提供的使用手冊。．在未完成所有音頻和視頻連接前，絕對不可以連

接電源線。

數字光纖輸出

DV-SP502 產品的數字光纖輸出連接口帶有開閉器，當光纖輸出插頭插入時開閉器打開，插頭拔出後關閉。請向同一方向用力插入插頭以確保開閉器完全打開。

注意：

為防止閘門受損，插入或拔出光纖插頭時，保持插頭不要彎曲。

RCA 視聽設備連接 - 彩色標記

RCA 視聽設備連接通常使用彩色標記：紅色，白色和黃色。使用紅色插頭連接右聲道音頻輸入和輸出

視聽設備的連接線與接頭

（通常為帶有 “R”標志）。使用白色插頭連接左聲

道音頻輸入和輸出（通常為帶有 “L”標志）。使用黃色插頭連接 Composite 視頻輸入和輸出。

隨機提供的 AV 連線包括一根模擬音頻連線與一根復合視頻連線。

右(紅色)

左(白色)

(黃色)

．向一個方向用力將插頭插牢

模擬音頻

Composite 視頻

右(紅色)

左(白色)

(黃色)

正确 !

（連接鬆動會產生噪音，或導

致故障）。

．為避免干擾，請將音頻線和視

頻線与電源線和揚聲器線分開。

錯誤 !

Video

色差視頻信號輸出接口

S VIDEO

Composite 視頻

SCART

（僅限歐洲產

品類型）

Audio

數字光纖式

同軸數字式

P/ /

S VIDEO

和彩色信號（P

R，PB）是分開的。只能使用

專用的色差視頻信號連接線。某些電視生產

商對色差視頻輸入的標記與其他廠商不同。

S VIDEO 信號的畫面質量要優於 Composite 視

為確保畫面質量，色差視頻信號的亮度（Y）

頻。

Composite 視頻接口在所有的電視，VCR 和錄

VIDEO

AV CONNECTOR

像設備上都可以找到。

SCART 可以通過一根連接線輸出音頻信號與視頻信號（復合視頻，S video 視頻，RBG 視頻信號）。

數字光纖式音頻連接的質量要優於模擬連接。

OPTICAL

COAXIAL

同軸數字式音頻連接的質量要優於模擬連接。

Ct-

DV-SP502_Ct.book Page 19 Monday, July 19, 2004 9:01 AM

連接 DV-SP502 DVD 播放機

模擬

多聲道模擬音頻連線

（RCA）

—續

FRONT/D. MIX

SURR CENTER

所有的視聽設備上都可以找到 RCA 模擬音頻連接口。

此連線可以傳輸多聲道模擬音頻，常用於連接帶獨立 5.1 聲道模擬音頻輸出接口的 DVD 播放機。可以使用標准模擬音頻連線代替多

SUB

WOOFER

聲道連線。

簡易連接

這裡描述的設置為基本設置，它讓您能夠只連接隨本播放機附帶的線纜即可播放碟片。在本設置中，立體聲音頻通過您電視機的揚聲器發出。

VIDEO IN

連接線

（隨機提供）

ANALOG

INPUT

FRONT/D. MIX

AUDIO OUTPUT

SURR CENTER

WOOFER

SUB

DIGITAL

COAXIAL

OPTICAL

VIDEO

COMPONENT

VIDEO OUTPUT

S VIDEO

．本機具備防拷貝保護技術。請勿用 AV 電纜將本

播放機通過錄影機連接到您的電視機上，否則從

本播放機輸出的圖像將無法正確地呈現在您的電

視機上。（因同樣理由，本播放機可能也不兼容

某些電視 / 錄影組合機；詳情請洽詢製造商。）

1. 將 VIDEO OUTPUT 和 AUDIO OUTPUT ANALOG L/R 插孔與您的電視機上的一組 A/V （音頻 / 視頻）輸入相連。

請使用隨機附帶的視頻線纜（RCA），將紅、白插頭接到音頻輸出上，黃色插頭接到視頻輸出上。請確認左右聲道的輸出與相應的輸入相匹配，以保證正確的立體聲效果。如果您想使用色差或 S 視頻電纜進行視頻連接，請參閱下文。

REMOTE

SUPER AUDIO CD & DVD AUDIO/

VIDEO PLAYER

MODEL NO. DV

RATING: AC 120V 60 Hz 11 W

至電源插座

502

CONTROL

AC INLET

電源線

（隨機提供）

如果需要另一對立體聲輸出（而並不需要使用多聲道模擬輸出），您可以使用 FRONT/D.MIX 1 或2 AUDIO OUTPUT 接口（參見 22 頁）。

將隨機附帶的電源線接到

AC INLET

接口上，再將

其插頭插入電源插座。

注意：

．從電源插座上拔出播放機的電源插頭前，請先確

認您已經用前面板或遙控器上的 STANDBY/ON 按鈕將播放機置於待機狀態，並等至 “GOOD BYE”

訊息從播放機的顯示屏上消失。

．基於以上理由，請勿將本播放機的電源插頭插入

某些放大器和 AV 接收機上的開關電源上。

Ct-

DV-SP502_Ct.book Page 20 Monday, July 19, 2004 9:01 AM

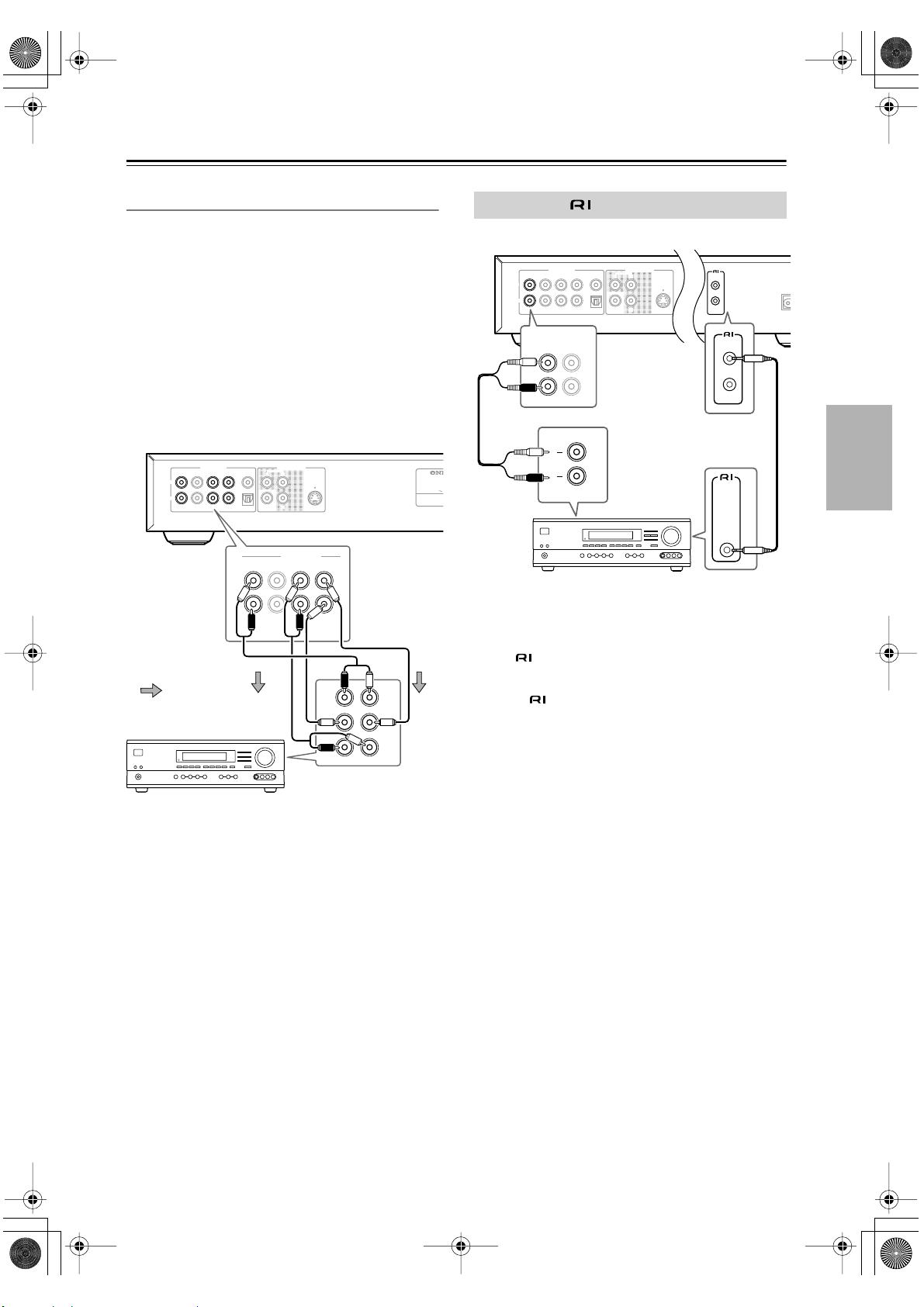

連接 DV-SP502 DVD 播放機

—續

連接電視

．直接將 DV-SP502 播放機與電視連接。如果將 DV-

SP502 播放機與 VCR，TV/VCR 復合一體設備，或視頻選擇器連接，播放畫面可能會扭曲變形，因為 DVD 視頻受到拷貝保護。

使用 S 視頻輸出進行連接

如果您的電視機（或其他設備）有 S 視頻輸入，您能夠用它來代替標準（複合）輸出以得到質量更好的圖像。

．用一根 S 視頻電纜（隨機提供）連接 S VIDEO

OUTPUT 和您的電視機（或監視器或 AV 接收機）上的 S 視頻輸入。

在插入插頭前，請將插頭上的小三角對準插孔上方的小三角。

DIGITAL

COAXIAL

S VIDEO

OPTICAL

VIDEO

COMPONENT

VIDEO OUTPUT

S VIDEO

S VIDEO IN

SUPER AUDIO CD & DVD AUDIO/

VIDEO PLAYER

MODEL NO. DV

RATING:

Hz 11 W

AC 120V 60

REMOTE CONTROL

502

AUDIO OUTPUT

SURR CENTER

SUB

WOOFER

使用色差視頻輸出進行連接

您可以用色差視頻輸出代替標準視頻輸出插孔，將本播放機連接到您的電視機（或其他設備上）。在三種視頻輸出類型中，這種方式的圖像質量最佳。

．用一根色差視頻電纜（未隨機提供）連接

COMPONENT VIDEO OUTPUT 和您的電視機、監視器或AV接收機上的色差視頻輸入。

注意：

．觀看從份量視頻輸出接口輸出的逐行掃瞄視頻。

此播放機可以從份量視頻輸出接口輸出的逐行掃瞄視頻。與隔行掃瞄相比，逐行掃瞄可以雙倍增強圖像掃瞄率，獲得更穩定，不閃爍的圖像畫面。如需要將播放器設置為使用逐行掃瞄電視，參見 46 頁上視頻輸出設置。播放器設置為輸出逐行掃瞄時，前面板顯示屏幕上的 PROGRESSIVE 指示器亮起。

重要指示：

．如果連接的是不兼容逐行掃瞄信號的電視，並且

將播放機設置為逐行掃瞄模式，您將無法看到任何畫面。在此情況下，關閉所有設備，使用隨機提供的視頻線重新連接，然後將設置改為隔行掃瞄（參見 21 頁）。

使用 SCART ( 僅限於歐洲產品類型 )

如果您的電視帶有 SCART 類型 AV 輸入接口，可以使用 SCART 連線將播放機連接到您的電視上。此類型的連接可以同時傳輸聲音與畫面，因此不需要再連接音頻輸入 L/R 接口和視頻輸出接口。

．使用SCART 連線（隨機提供）將 TV/AV 接收機上

的AV CONNECTOR 接口連接起來。.

VIDEO OUTPUT

COMPONENT

DIGITAL

COAXIAL

S VIDEO

OPTICAL

VIDEO

AV CONNECTOR

SUPER AUDIO CD & DVD AUDIO/

VIDEO PLAYER

MODEL NO. DV

RATING: AC 100-240 V 50/60Hz 12 W

REMOTE CONTROL

502E

Ct-

YYPB PR

FRONT/D. MIX

COMPONENT

COMPONENT VIDEO IN

AUDIO OUTPUT

SURR CENTER

VIDEO OUTPUT

COMPONENT

DIGITAL

COAXIAL

S VIDEO

SUB

OPTICAL

VIDEO

WOOFER

SCART

此接口可以輸出復合視頻，S VIDEO，或 RGB 視頻

信號。默認設置為復合設置，可以與所有電視合作。請參閱電視機的使用手冊，確認是否可以使用其中的高級設置。參閱 46 頁有關如何更改視頻輸出接口的信息。

DV-SP502_Ct.book Page 21 Monday, July 19, 2004 9:01 AM

連接 DV-SP502 DVD 播放機

—續

使用前面板控制鍵轉換視頻輸出為隔行掃瞄

使用前面板上的按鍵將播放機設置為待機，一邊按下鍵，一邊按 STANDBY/ON 鍵，將播放機設置為隔行掃瞄。

STANDBY/ON

TOP MENU MENU

PROGRESSIVE SCAN

RETURN SETUP

SUPER

此播放機與逐行掃瞄和高清晰電視相兼容

此播放器與逐行視頻 Macro Vision System Copy Guard 兼容。

用戶應注意到所有的高清晰電視都可與本產品完全兼容，可能會導致畫面出現假影。由於 525 逐行掃瞄圖像問題，建議用戶將連接轉換為「標準清晰度」輸出（隔行掃瞄）。如果出現本產品與電視兼容性的問題，請與我們的客戶服務中心聯繫。

Ct-

+ 47 hidden pages
