Onix RA -125b User Manual

Download

INTEGRATED AMPLIFIER

AMPLIFICATORE INTEGRATO

AMPLIFICATEUR INTÉGRÉ

VOLLVERSTÄRKER

AMPLIFICADOR INTEGRADO

Mod. RA - 125 b

MANUALE D’USO

USER'S GUIDE

GUIDE DE L'UTILISATEUR

BEDIENUNGSANLEITUNG

GUÍA DEL USUARIO

AC IN

FUSE 100V - 1 20V: T6. 3AL

220V - 24 0V: T3.1 5AL

D E

USE ONLY WITH A 250 V FUSE

~ /22 0V 5 0H z

WARNING

TOPRE VENTF IREO RSHO CKHA ZARD

DONO TEXPO SETHI SUNI TTO RAIN OR MOISTURE

INDEX

ENGLISH.......................3-23

ITALIANO...........................7

FRANÇAIS........................11

DEUTSCH.........................15

ESPAÑOL.........................20

MODE L: RA-1 25

AUX

TUNE R

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AM PLIFI ER

Thank you for purchasing ONIX Electronics. With sincere appreciation, we suggest that you should read this User’s Manual thoroughly before operation and keep the Manual properly for further reference. .

USER'S GUIDE

INSTALLATION

CONNECTIONS

1. Strip o the vinyl covering and twist the tip of the wire core.

2. Loosen the knob and insert the wire core into the terminal hole.

3. Tighten the knob to x the wire core in place.

In sta ll the un it i n a wel l ve nt ila ted pl ac e a nd n ot exposed to high temperatures or humidity, nor any heat sources such as heaters or radiators. Be sure to leave space around the unit for ventilation to improve heat radiation (at least 30 cm at top, 10 cm at rear, and 20 cm at each side). If not enough space is provided between the unit and walls or other equipment, heat will build up inside, interfering with performance or causing malfunctions.

Before making or changing the connections, switch o the power switch to prevent damaging the product. To connect the speakers, always check the correct polarity (red +) (black -) to avoid damaging them irreparably.

10mm

CONNECTING THE SPEAKER CORDS

Twist the wire core.

CONNECTING THE PIN-RCA CORDS

1 Left channel

2 Right channel

4 Red plug

3 White plug

Connect the white plug 3 to the L (left) channel 1, and the red plug 4 to the R (right) channel 2. Be sure to push the plugs securely.

The amplier is equipped with lters for the suppression of radio interference in accordance with EEC regulation

MAINTENANCE OF EXTERNAL SURFACES

Remove dust and dirt with a clean, dry cloth. Never use solvents, gasoline, insecticide sprays and other chemicals on or near the equipment because they can corrode the surfaces.

Handle the power cord by the plug. Do not pull out the plug by tugging the cord and never touch the power cord when your hands are wet as this could cause a short circuit or electric shock.

POWER-CORD CAUTION

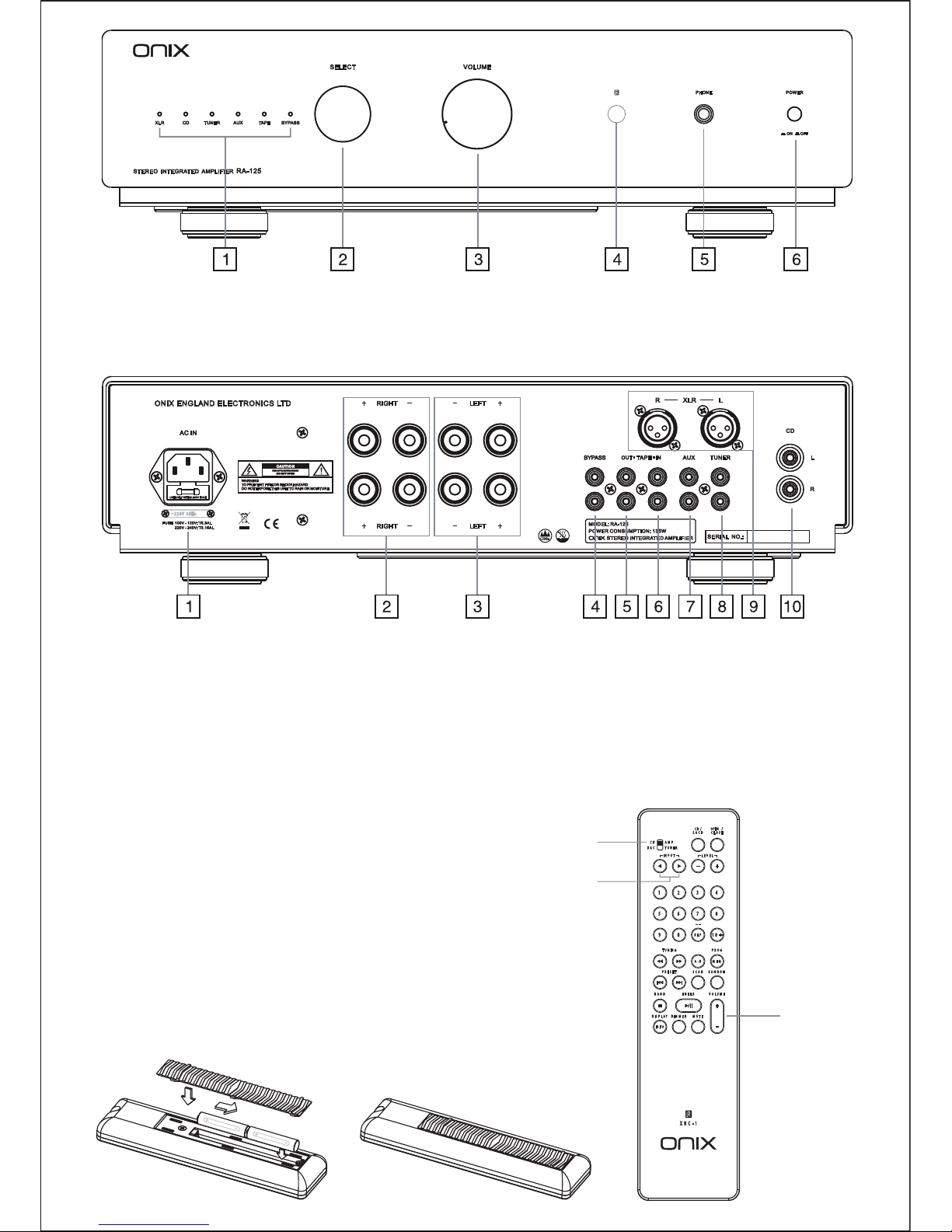

1. Power input with fuse by means of the power cable as supplied.

2. Terminals for connecting the right channel.

3. Terminals for connecting the left channel.

4. BYPASS for using the amplier as a nal. power (not using the stage preamplier).

5. RCA terminals for recording

6. RCA terminals for playback

7. RCA AUX input terminals

8. RCA TUNER input terminal

XLR audio-in jack

10. RCA CD input terminals

Input selector

Regulation

Volume

Remote control

IN P U T

L E V E L

T U N IN G P R O G

P R E S E T R A N D O M

B A N D

V O L U M E

D IS P L A Y

D IM M E R M U T E

S C A N

E N T E R

OP EN / C L O S E

X R C - 1

A M P

T U N E R

CD /

S A C D

C D

D A C

R E P

A- B

1 2 3

748

IN F O

M E M

1 0

1. Input signal display

2. Input selector - Turn the knob clockwise or counterclockwise until the indicator lights of the desired source.

3. Volume control -Use to adjust the volume level

4. Remote sensor

5. Phones jack- Use to listen through headphones, when the plug inserted to the jack, the speakers will be automatically disable.

6. Power OFF – Press to turn power to the unit ON/OFF

The supplied remote is used for all the devices of the classic series, so some keys may have no function for this unit.

To operate the remote control requires two battery of AAA 1.5 V, which are not included.

Selector components

AC IN

FUSE 100V - 120 V: T6.3A L

220V - 240 V: T3.15 AL

RIGH T LEFT

MODE L: RA-1 25

SERI AL NO. :

AUX TUNE R

TAPE

OUT IN

BYPASS L

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AMP LIFIE R

ONI X ENG LAND E LECTR ONICS LT D

R LXLR

USEO NLY WITH A 250V F USE

~ /22 0V 50 Hz

WARNING TOPREVE NTFIR EOR SHOCK HAZA RD DONOT EXPOSE THIS UNIT TO RAIN OR MOISTURE

STER EO INT EGRATE D A MPLIF IER

A-1 25R

CDXLR

TUNER AUX

TAPE BYPASS

VOLU MESELE CT

POWERPHONE

ON OFF

Components:

Listening

1 Set the VOLUME control to minimum and press the power switch (POWER), the blue LED (INPUT SELECTOR) will confirm the power of the unit.

2. Set the INPUT SELECTOR on the source desired to play.

3. By means of the knob you can select the desired playback source.

4. Regolare il volume di riproduzione agendo sui comandi VOLUME dell’amplificatore.

Protection

Troubleshooting

The device has a sophisticated protection circuit against the short circuits, distinguishing itself with the simultaneous flashing of all LEDs for a few seconds, in this case must be unplugged the power cord and leave unplugged for at least 15 minutes.

Symptom Cause Remedy

No power supplied to unit

Inputs

The amplifier has six inputs for various audio components, inputs, CD, DVD, and AUX have the same function, while the TAPE MONITOR is used as an input to listen and record the various inputs, somehow, the input BYPASS only allows to use the amplifier only as a power amplifier, not the preamplifier stage. The XLR input is balanced.

Incorrect operations are often mistaken for trouble and malfunctions. If you think that there is something wrong with this component, check the points below. Sometimes the trouble may lie in another component. Investigate the other components and electrical appliances being used. If the trouble cannot be rectified even after exercising the checks listed below, ask your nearest ONIX authorized service center or your dealer to carry out repair work .

Power plug is disconnected from outlet

Check that power cord and insert the plug securely into outlet

No sound

Connecting cords are disconnected from terminals, or connected incorrectly

Check if connections between external device and the amplifier are connected correctly.

No sound from one speaker

Connecting cords or speaker cords are disconnected on the side.

Verify that the cables between amplifier and speaker are well- connected according to the different polarity.

The position of the input selector does not correspond to the component to be played back.

Check if the LED of the input selector corresponds to the input source that you want to listen.

Power transistor Sanken 2SA1295/2SC3264 for every channel; Filter capacitor Nichicon “Gold Tune” 4 x

10.000uF/63V, 8 x MUR 8100 Ultra fast rectier diodes two high eciency toroidal trasformers Plitron “Audio” supplying power to two channels independently 300W; Motorized Alps “Blue Velvet”potentiometer Hi-End.

OUTPUT POWER 2 X 130 W RMS (8 Ohm) - 2 x 250 W RMS (4 Ohm) FREQUENCY RESPONSE 10 Hz - 30kHz (-0,5 dB) INPUT SENSIBILITY 285mV/47Kohm SIGNAL/NOISE RATIO > 104dB (A ponderato) CHANNEL SEPARATION > 53dB THD

0,003% (3W/8Ohm) DIMENSION L 430 x P 401 x A 119 mm. WEIGHT 14 Kg. POWER CONSUMPTION 300 W POWER SUPPLY 220V - 240V AC

Specications

Warranty

For warranty information, please contact your local ONIX distributor. Your purchase receipt is your permanent record

of a valuable purchase. It should be kept in a safe place to be referred to as necessary for insurance purposes or when

corresponding with ONIX. When seeking warranty service, it is responsibility of the consumer to establish proof and

date of purchase. Your purchase receipt or invoice is adequate for such proof.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT

The lightni ng ash w ith arrow head symb ol, within an equilateral triangle, is intended to alert the user to the presence of un in sulated "d ange rous volt age" wit hin the prod uct's enclosure that may be of sucient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the pr esenc e of impo rtant oper atin g and maintenance (servicing) instructions in the literature accompanying the appliance.

Every specication and design of the product is subject to change without prior notice

This product complies with the Low Voltage Directive (73/23/EEC), EMC Directives (89/336/EEC, 92/31/EEC) and CE Marking Directive (93/68/EEC).

Grazie per aver acquistato un prodotto della ONIX Electronics. Prima di collegare la presa elettrica del apparecchio si prega di leggere attentamente questo manuale.

MANUALE D’USO

INSTALLAZIONE

COLLEGAMENTI

1. Mettere a nudo le estremità dei cavi ed attorcigliarne l’anima di rame.

2. Allentare la manopola ed inserire nel foro del terminale la parte di cavo messa a nudo.

3. Riavvitare la manopola per ssare bene il cavo.

Prima di eettuare o modicare qualsiasi collegamento spegnere sempre prima l’apparecchio evitando danneggiamenti del prodotto. Per il collegamento hai diusori vericare sempre la giusta polarità (rosso +) (nero -) per non danneggiarlo irrimediabilmente.

10mm

COLLEGAMENTO DEI CAVI DEGLI ALTOPARLANTI

Attorcigliate l’anima del cavo.

COLLEGAMENTO DEI CAVI PIN-RCA

1 Canale sinistro

2 Canale destro

4 Spinotto rosso

3 Spinotto bianco

Collegare la spina bianca 3 al canale L (sinistro) 1, e la spina rossa 4 al canale R (destro) 2. Le Spine devono essere inserite saldamente e ben a fondo.

L’amplicatore è dotato di ltri per la soppressione delle interferenze in radiofrequenza, secondo la normativa CEE

MANUTENZIONE DELLE SUPERFICI ESTERNE

Togliere la polvere e lo sporco con un panno pulito e asciutto. Non usare mai solventi, benzina, insetticidi spray ed altre sostanze chimiche su o vicino all’apparecchio perché ne corrodono le superci.

Prendete sempre il lo di alimentazione per la spina. Non tiratelo mai agendo per il lo stesso e non toccate mai il lo con le mani bagnati, perchè questo potrebbe causare cortocircuiti o scosse elettriche.

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Installare l’apparecchio in un luogo ben ventilato e non esposto ad alte temperature o umidità, ne a fonti di calore quali stufe o radiatori. Assicuratevi di lasciare uno spazio intorno al prodotto per ottenere una corretta ventilazione (lasciate uno spazio minimo di 30 cm in alto, di 10 cm dietro l’unità e di 20 cm ai lati). Se non si rispettano queste distanze l’apparecchio si surriscalderà alterandoil suo normale funzionamento con un possibile guasto.

1. Ingresso di alimentazione con fusibile per mezzo del cavo di alimentazione dato in dotazione

2. Morsetti per collegamento del canale destro

3. Morsetti per il collegamento del canale sinistro

4. BYPASSper utilizzare l’amplicatore come nale di potenza (non utilizzando lo stadio preamplicatore).

5. Terminali RCA per la registrazione

6. Terminali RCA per la riproduzione

7. Terminali RCA per ingresso AUX

8. Terminali RCA per ingresso TUNER

9. Terminali XLR per ingresso audio

10. Terminali RCA per ingresso CD

Selettore ingressi

Regolazione

volume

Telecomando

IN P U T

L E V E L

T U N IN G P R O G

P R E S E T R A N D O M

B A N D

V O L U M E

D IS P L A Y

D IM M E R M U T E

S C A N

E N T E R

OP EN / C L O S E

X R C - 1

A M P

T U N E R

CD /

S A C D

C D

D A C

R E P

A- B

1 2 3

748

IN F O

M E M

1 0

1. Visualizzatore del segnale in ingresso

2. Manopola selettore ingresso - Girare la manopola in senso orario o antiorario nché non si accende l’indicatore della fonte desiderata.

3. Controllo del volume,

regola il volume sonoro.

4. Spia sensore del telecomando

5. Presa per le cue, per ascoltare attraverso le cue, disabilita automaticamente i diusori.

6. Interruttore di spegnimento - OFF / accensione

- ON della corrente (POWER)

Il telecomando in dotazione è utilizzato per tutti gli apparecchi della serie classic, quindi alcuni tasti potrebbero avere nessuna funzione per questo apparecchio.

Per il suo funzionamento il telecomando necessita di due batterie mod. AAA 1,5V non incluse.

Selettore componenti

STER EO INT EGRATE D A MPLIF IER

A-1 25R

CDXLR

TUNER AUX

TAPE BYPASS

VOLU MESELE CT

POWERPHONE

ON OFF

AC IN

FUSE 100V - 120 V: T6.3A L

220V - 240 V: T3.15 AL

RIGH T LEFT

MODE L: RA-1 25

SERI AL NO. :

AUX TUNE R

TAPE

OUT IN

BYPASS L

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AMP LIFIE R

ONI X ENG LAND E LECTR ONICS LT D

R LXLR

USEO NLY WITH A 250V F USE

~ /22 0V 50 Hz

WARNING TOPREVE NTFIR EOR SHOCK HAZA RD DONOT EXPOSE THIS UNIT TO RAIN OR MOISTURE

Ascolto

1 Impostare il comando VOLUME sul minimo e premere l’interruttore di accensione (POWER), il led blu del (INPUT SELECTOR) vi confermerà l’accensione dell’apparecchio.

2. Impostare la manopola INPUT SELECTOR sulla fonte di riproduzione desiderata.

3. Per mezzo della manopola potrete selezionare la fonte di riproduzione desiderata.

4. Regolare il volume di riproduzione agendo sui comandi VOLUME dell’amplificatore.

Protezione

Malfunzionamento

L’apparecchio possiede un sofisticato circuito di protezione contro i cortocircuiti accidentali, evidenziandosi con il lampeggiamento simultaneo di tutti i led per alcuni secondi, in questo caso dovrà essere scollegato il cavo di alimentazione e lasciarlo scollegato per almeno 15 minuti.

Sintomo Causa probabile Rimedio

L’apparecchio non si accende

Ingressi

L’amplificatore dispone di sei ingressi per diversi componenti audio, gli ingressi CD, TUNER e AUX hanno la stessa funzione, mentre l’ingresso TAPE serve come ingresso MONITOR cioe per poter ascoltare e registrare i vari ingressi, l’ingresso BYPASS invece permette di poter utilizzare l’amplificatore solo come finale di potenza, escludendo lo stadio preamplificatore. L’ingresso XLR è un ingresso bilanciato.

Una non corretta utilizzazione dell’apparecchio viene spesso scambiata per errori di funzionamento o per problemi dovuti a guasti. Se si ritiene che vi siano dei problemi nel funzionamento dell’apparecchio verificare il funzionamento stesso in base alla tabella qui sotto riportata. Se il guasto non può essere riparato anche dopo aver eseguito le procedure di rimedio sottodescritte, rivolgersi al centro assistenza tecnica autorizzato ONIX che potete trovare direttamente sul sito del distributore www.pacetech.it affinché la riparazione venga effettuata da esperti.

Cavo di alimentazione scollegato

Controllare che la spina sull’apparecchio e la spina sulla presa elettrica siano inserite a fondo

Nessun suono

I cavi di connessione sono collegati in modo errato

Controllare che di collegamenti tra l’apparecchio esterno e l’amplificatore siano collegati in modo corretto.

Un altoparlante non si sente

I cavi di collegamento sono scollegati.

Verificare che i cavi tra amplificatore e altoparlante siano ben collegati rispettando le diverse polarità.

La posizione del selettore dell’ingresso non corrisponde al componente da riprodurre.

Controllare che il led illuminato del selettore corrisponda alla fonte di ingresso che si vuole ascoltare.

Transistor di potenza Sanken 2SA1295/2SC3264 per ogni canale, Banchi condensatori di ltraggio 4 x 10.000mf /63V Nichicon “Gold Tune”, 8 MUR 8100 Ultra Fast Recovery Diodes, Trasformatore Toroidale Plitron "Audio" da 300W, Potenziometro Alps “Blue Velvet” motorizzato.

Componenti Utilizzati:

Caratteristiche Tecniche

Garanzia

POTENZA 2 X 130 W RMS (8 Ohm) - 2 x 250 W RMS (4 Ohm) RISPOSTA IN FREQUENZA 10 Hz - 30kHz (-0,5 dB) SENSIBILITA’ INGRESSO 285mV/47Kohm RAPPORTO SEGNALE RUMORE > 104dB (A ponderato) SEPARAZIONE CANALE > 53dB THD

0,003% (3W/8Ohm) DIMENSIONI L 430 x P 401 x A 119 mm. PESO 14 Kg. POTENZA ASSORBITA 300 W ALIMENTAZIONE 220V - 240V AC

Tutti i prodotti ONIX possiedono la garanzia uciale italiana di 24 mesi (DL 24/02). Pacetech aggiunge 1 anno ulteriore di garanzia, portandola a 36 mesi, per usufruire dell’anno aggiuntivo, bisognerà far recapitare presso la nostra sede tutti i dati anagraci del acquirente con regolare scontrino scale entro ed non oltre un mese dall’ acquisto del prodotto, in caso contrario la garanzia sara di 24 mesi. Questa garanzia viene riconosciuta se l’apparecchio non viene manipolato o aperto. Pacetech provvederà alla riparazione in garanzia presso i suoi laboratori. Per far valere la propria garanzia bisognerà conservare lo scontrino scale o fattura avuta al momento del acquisto. Questa in originale dovrà accompagnare l’apparecchio in riparazione. Per avvalersi della garanzia bisognerà contattare Pacetech e far pervenire il prodotto, in imballo originale (conservare l’imballo originale del prodotto). Le spese di trasporto sono a carico del mittente.

Il prodotto può essere soggetto a modiche senza alcun preavviso

Questo prodotto è conforme alla direttiva sul basso voltaggio (73/23/CEE), alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT

Nous vous remercions d'avoir acheté un produit de ONIX Electronics. Avant de relier l'alimentation à l'unité s'il vous plaît lisez attentivement ce manuel.

GUIDE DE L'UTILISATEUR

INSTALLATION

CONNEXIONS

1. Extrémités dénudées des ls et des tourner le noyau de cuivre.

2. Desserrer le bouton et l'insérer dans le trou de extrémité du câble mis à nu.

3. Serrez la molette pour xer le l bien.

Installez l'appareil dans un endroit bien ventilé exposée à des températures élevées ou à l'humidité, elles sources de chaleur poêles de type ou un radiateur. Assurez-vous de laisser un espace autour du produit an d'obtenir une ventilation correcte (Laisser un espace d'au moins 30 cm de haut, 10 cm derrière appareil et 20 cm sur les côtés). Si vous ne remplissez pas ces distances l'appareil va surchauer altérer son fonctionnement normal avec une éventuelle panne ou un risque d'incendie.

Avant d'eectuer ou de modier les raccordements, mettez l'appareil hors tension sans avoir d'abord détériorer le produit. Pour la connexion aux haut-parleurs toujours vérier la polarité (rouge +) (noir -) peut l'endommager irrémédiablement.

10mm

CONNEXION DES CORDONS D’ENCEINTES

Torsader l'âme du câble..

CONNEXION DES CORDONS PIN-RCA

1 Canal gauche

2 Canal droit

4 Fiche rouge

3 Fiche blanche

Connectez la che blanche au canal L 3 (à gauche) 1, et le canal rouge 4 à R (droite) 2. Bouchons doivent être bien en place et bien à fond.

L'amplicateur est équipé de ltres pour la suppression des parasites radioélectriques conformément à la réglementation ECE

ENTRETIEN DES SURFACES EXTERIEURES

Enlever la poussière et la saleté avec un chion propre et sec. Ne jamais utiliser de diluants, de benzine, d'insecticide et autres produits chimiques sur ou à proximité de l'appareil car il corroder les surfaces.

toujours saisir le cordon par la che. Ne jamais tirer tirant sur le cordon et ne touchez jamais le pouvoir cordon si vos mains sont mouillées car cela pourrait provoquer un court-circuit ou un choc électrique.

NOTE IMPORTANTE SUR LE CABLE D’ALIMENTATION

1. Indicateurs du signal d'entrée

2. Bouton de sélection d'entrée

3. Bouton de volume

4. Récepteur de télécommande

5. Sortie écouteur

6. Interrupteur d'alimentation

IN P U T

L E V E L

T U N IN G P R O G

P R E S E T R A N D O M

B A N D

V O L U M E

D IS P L A Y

D IM M E R M U T E

S C A N

E N T E R

OP EN / C L O S E

X R C - 1

A M P

T U N E R

CD /

S A C D

C D

D A C

R E P

A- B

1 2 3

748

IN F O

M E M

1 0

1. P

rise d'entrée d'alimentation avec fusible

Bornes pour le canal droit

Bornes pour le canal gauche

4. BYPASS d'utiliser l'amplicateur en nale  puissance (ne pas utiliser l'étage de préamplication)

5. Bornes RCA pour enregistrement

6. Bornes pour RCA pour la lecture

7. Bornes RCA d'entrée AUX

8. Bornes RCA d’entrée TUNER

9. Bornes XLR d’entrée audio

10. Bornes RCA d’entrée CD

Touche de sélection d'entrée

Réglementation

volume

Télécommande

La télécommande fournie est utilisée pour tous les dispositifs de la classique, de sorte que certaines touches peuvent ne pas avoir de fonction cet appareil.

Pour utiliser la télécommande nécessite deux mod batterie. Piles AAA 1.5V non inclus.

Composants de sélecteur

STER EO INT EGRATE D A MPLIF IER

A-1 25R

CDXLR

TUNER AUX

TAPE BYPASS

VOLU MESELE CT

POWERPHONE

ON OFF

AC IN

FUSE 100V - 120 V: T6.3A L

220V - 240 V: T3.15 AL

RIGH T LEFT

MODE L: RA-1 25

SERI AL NO. :

AUX TUNE R

TAPE

OUT IN

BYPASS L

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AMP LIFIE R

ONI X ENG LAND E LECTR ONICS LT D

R LXLR

USEO NLY WITH A 250V F USE

~ /22 0V 50 Hz

WARNING TOPREVE NTFIR EOR SHOCK HAZA RD DONOT EXPOSE THIS UNIT TO RAIN OR MOISTURE

Composants utilisés:

Transistors de puissance Sanken 2SA1295/2SC3264 pour chaque canal, des bancs de condensateurs de ltrage 4 x 10.000mf / 63V Nichicon “Gold Tune”, 8 MUR 8100 Ultra Fast Recovery Diodes, Transformateur toroïdal Plitron "Audio" 300W, potentiomètre Alpes "Blue Velvet" motorisé.

Écoute

1 Réglez la commande VOLUME au minimum et appuyez sur l'interrupteur d'alimentation (POWER), la LED bleue (INPUT SELECTOR) confirme la puissance de l'appareil.

2. Réglez le bouton INPUT SELECTOR pour la source de lecture souhaitée.

3. Au moyen de la molette vous permet de sélectionner la source de lecture souhaitée.

4. Réglez le volume à l'aide de l'amplificateur VOLUME.

Protection

Mauvais fonctionnement

L'appareil possède un circuit de protection sophistiquée contre les courts-circuits accidentels, qui est mis en évidence par le clignotement simultané de tous les voyants pendant quelques secondes, dans ce cas, il faut débrancher le câble tension et laissez-le débranché pendant au moins 15 minutes.

Entrées

L'amplificateur dispose de six entrées pour divers appareils audio, les entrées, CD, TUNER et AUX ont la même fonction, l'entrée TAPE MONITOR soit sert d'entrée à écouter et enregistrer l'différentes entrées, l'entrée BYPASS permet au lieu d'utiliser l'amplificateur seulement comme un amplificateur de puissance, à l'exclusion de l'étage de préamplification. XLR est une entrée équilibrée.

Une utilisation incorrecte de l'appareil est souvent confondu avec des dysfonctionnements ou des problèmes en raison de défaillances. Si vous croyez qu'il ya des problèmes dans le fonctionnement de l'essai, le même selon le tableau ci-dessous. Si le défaut ne peut pas être corrigée même après avoir effectué procédures correctives décrites ci-dessous, contactez votre service d'ONIX vous pouvez trouver www.pacetech.it directement sur le site du distributeur de sorte que la réparation est effectuée par des experts.

Symptôme Cause probable Remède

l'unité ne démarre pas

Débranchez le cordon d'alimentation

Vérifiez que la fiche de l'appareil et le prise sur la douille sont complètement insérée

Pas de son

Les câbles de connexion sont connectés incorrectement

Vérifiez que les connexions entre l'apappareil et l'amplificateur externe sont connectés d'une manière correcte.

Un haut-parleur sonne pas

Les câbles de raccordement sont débranchés

Vérifiez que les câbles entre l'amplificateur et haut-parleurs sont correctement raccordés selon la polarité différente.

La position du sélecteur d'entrée ne correspond pas à la source de jouer.

Vérifiez que la LED s'allume sélecteur correspond à la source d'entrée que vous souhaitez écouter.

PUISSANCE 2 X 130 W RMS (8 Ohm) - 2 x 250 W RMS (4 Ohm) RÉPONSE EN FRÉQUENCE 10 Hz - 30kHz (-0,5 dB) SENSIBILITÉ D'ENTRÉE 285mV/47Kohm RAPPORT SIGNAL / BRUIT > 104dB (A pensif) SÉPARATION DES CANAUX > 53dB THD

0,003% (3W/8Ohm) DIMENSION L 430 x P 401 x A 119 mm. POIDS 14 Kg. CONSOMMATION 300 W ALIMENTATION 220V - 240V AC

Caractéristiques techniques

Garantie

Pour informations sur la garantie, s'il vous plaît contacter votre distributeur local ONIX. Votre ticket de caisse est votre

dossier permanent d'un achat précieux. Il doit être conservé dans un endroit sûr pour être appelé si nécessaire à des

ns d'assurance ou lorsque correspondant à ONIX. Lorsque l'on cherche un service de garantie, il est de la

responsabilité du consommateur pour établir la preuve et date d'achat. Votre ticket de caisse ou de la facture est

susante pour une telle preuve.

Le produit peut faire l'objet de modications sans préavis

Questo prodotto è conforme alla direttiva sul basso voltaggio (73/23/CEE), alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT

Vielen dank für den kauf eines produktes von ONIX Electronics. Vor dem einschalten der energieversorgung an die einheit bitte lesen sie diese bedienungsanleitung sorgfältig durch.

BEDIENUNGSANLEITUNG

INSTALLATION

CONNECTIONS

1. Bare Drahtenden und Drehen Sie den Kupferkern.

2. Schrauben Sie den Knopf und Einsatz in das Loch Ende des Kabels freigelegt.

3. Ziehen Sie den Knopf, um den Draht auch zu sichern.

Installieren sie das gerät in einem gut belüfteten die hohen temperaturen ausgesetzt, feuchtigkeit, hitze typ heizkörpern. Achten sie darauf, einen raum zu verlassen rund um das produkt zu erhalten, eine korrekte belüftung (einen abstand von mindestens 30 cm hoch, 10 cm hinter einheit und 20 cm an den seiten). Wenn sie nicht erfüllen diese distanzen das gerät überhitzt veränderung seiner normalen betrieb mit einem möglichen ausfall oder brandgefahr.

Vor dem Herstellen oder Ändern von Verbindungen, schalten Sie das Gerät zunächst ohne das Produkt zu beschädigen. Für den Anschluss an den Lautsprecher immer auf richtige Polarität prüfen (rot +) (schwarz -) kann es zu irreparablen Schäden.

10mm

ANSCHLUSS DER LAUTSPRECHERKABEL

Drehen Sie den Kabelkern

KABELVERBINDUNGEN PIN-RCA

1 Linker kanal

2 Rechter kanal

4 Roter stecker

3 weißer Stecker

Verbinden Sie den weißen Stecker an die L-Kanal 3 (links) 1, und die roten Kanal 4 bis R (rechts) 2. Stecker müssen fest sitzen und gut gründlich.

Der Verstärker ist mit Filtern zur Unterdrückung von Funkstörungen nach ECE-Regelung ausgestattet

REINIGEN DES GEHÄUSES

Entfernen Sie Staub und Schmutz mit einem sauberen, trockenen Tuch. Verwenden Sie niemals Verdünner, Benzin, Insektizide und andere Chemikalien auf oder neben das Gerät für Sie korrodieren die Oberächen.

Nehmen sie das netzkabel immer am stecker. Ziehen sie niemals am netzkabel und berühren die netzkabel mit nassen händen, da dies sind, könnte einen kurzschluss verursachen oder einen elektrischen schlag.

WARNUNG FÜR DIE WIRE FEED

IN P U T

L E V E L

T U N IN G P R O G

P R E S E T R A N D O M

B A N D

V O L U M E

D IS P L A Y

D IM M E R M U T E

S C A N

E N T E R

OP EN / C L O S E

X R C - 1

A M P

T U N E R

CD /

S A C D

C D

D A C

R E P

A- B

1 2 3

748

IN F O

M E M

1 0

1. Indikatoren des eingangssignals

2. Drehknopf zur eingabe

3. Lautstärkeregler

4. Fernempfang fenster

5. Ohrhörerausgangsbuchse

6. Netzschalter

Netzbuchse mit sicherung

Terminals für den rechten kanal

Terminals für den linken kanal

4. BYPASS, um den verstärker als letztes verwenden leistung (nicht mit der vorstufe)

5. Terminals RCA für die aufnahme

6. Terminals RCA für die wiedergabe

7. Terminals RCA für AUX-eingang

8. Terminals RCA für TUNER-eingang

9. Terminals XLR für audio-eingang

10. Terminals RCA für CD-eingang

Eingangswahlschalter

Regulation

Volumen

Fernsteuerung

Die mitgelieferte fernbedienung ist für alle verwendeten die geräte der klassischen, so dass einige tasten können keine funktion dieses gerät.

Zum betrieb der fernbedienung benötigt zwei akku-mod. aaa 1,5 v batterien nicht im lieferumfang enthalten.

Selector-komponenten

STER EO INT EGRATE D A MPLIF IER

A-1 25R

CDXLR

TUNER AUX

TAPE BYPASS

VOLU MESELE CT

POWERPHONE

ON OFF

AC IN

FUSE 100V - 120 V: T6.3A L

220V - 240 V: T3.15 AL

RIGH T LEFT

MODE L: RA-1 25

SERI AL NO. :

AUX TUNE R

TAPE

OUT IN

BYPASS L

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AMP LIFIE R

ONI X ENG LAND E LECTR ONICS LT D

R LXLR

USEO NLY WITH A 250V F USE

~ /22 0V 50 Hz

WARNING TOPREVE NTFIR EOR SHOCK HAZA RD DONOT EXPOSE THIS UNIT TO RAIN OR MOISTURE

Hören

1. Stellen sie den regler VOLUME auf minimum und drücken sie den netzschalter (POWER), leuchtet die blaue (INPUT SELECTOR) bestätigt die stromversorgung des geräts.

2. Stellen sie den INPUT SELECTOR-regler an die gewünschte wiedergabequelle.

3. Mit hilfe der regler können sie die gewünschte wiedergabequelle.

4. Passen sie die lautstärke der wiedergabe über die steuerelemente VOLUME am verstärker.

Schutz

Funktionsstörung

Das gerät verfügt über eine ausgeklügelte schutzschaltung gegen versehentliche kurzschlüsse, gibt es hinweise aus das gleichzeitige blinken aller leds für ein paar sekunden, in diesem fall müssen sie das kabel macht und lassen sie es für mindestens 15 minuten unplugged. .

Symptom Wahrscheinliche Ursache Abhilfe

Kein strom versorgt

Eingänge

Der verstärker verfügt über sechs eingänge für verschiedene audio-komponenten-eingänge, CD, TUNER und AUX die gleiche funktion anstelle der eingang TAPE dient als eingang MONITOR das heißt in der lage sein, zuzuhören und Aufzeichnen der verschiedene eingänge, eingang BYPASS anstelle der verstärker kann nur als leistungsverstärker verwenden, ohne die vorstufe. XLR ist ein symmetrischer Eingang.

Unsachgemässen gebrauch des gerätes wird oft für störungen oder probleme verwechselt aufgrund von ausfällen. Enn sie glauben, dass es probleme im betrieb, überprüfen sie die bedienung gemäss der folgenden tabelle. Wenn die störung nicht selbst nach ausführen behoben werden beschriebenen verfahren abhilfe, wenden sie sich an ihren autorisierten servicetechniker onix finden sie direkt auf der website des verteilers www.pacetech.it, so kann die reparatur von fachleuten durchgeführt werden.

Ziehen sie den netzstecker.

Überprüfen sie, ob sie den stecker des gerätes und der stecker an die steckdose eingesteckt sind

Kein ton

Die verbindungskabel angeschlossen sind falsch

Überprüfen, dass die verbindungen zwischen der externen vorrichtung und dem verstärker verbunden sind in einem richtigen weg

Kein ton aus einen lautsprecher

Die anschlussleitungen sind abgeklemmt

Überprüfen sie, ob die kabel zwischen erstärker und lautsprecher richtig gemäss verbunden die unterschiedliche polarität

Die position der eingangswähler nicht der komponente entsprechen, indem spielen

Überprüfen sie, ob die led-selektor beleuchtet entspricht der eingangsquelle, die sie hört

Transistor Leistung Sanken 2SA1295/2SC3264 für jeden Kanal, Bänke Filter-Kondensatoren 4 x 10.000mf / 63V Nichicon "Gold Tune", 8 MUR 8100 Ultra Fast Recovery Diodes Ringkerntransformator Plitron "Audio" 300W Potentiometer Alpen "Blue Velvet" Motor.

Eingesetzte Komponenten:

AUSGANGSLEISTUNG 2 X 130 W RMS (8 Ohm) - 2 x 250 W RMS (4 Ohm) FREQUENZGANG 10 Hz - 30kHz (-0,5 dB) EINGANGSEMPFINDLICHKEIT 285mV/47Kohm SIGNAL/RAUSCH VERHÄLTNIS > 104dB (A gewichteten) KANALTRENNUNG > 53dB THD

0,003% (3W/8Ohm) GRÖSSE L 430 x P 401 x A 119 mm. GEWICHT 14 Kg. LEISTUNGSAUFNAHME 300 W STROMVERSORGUNG 220V - 240V AC

1818

Technische Daten

Garantie

Für Garantie-Informationen, kontaktieren Sie bitte Ihren lokalen Händler ONIX. Ihr Kaufbeleg ist Ihr permanente

Aufzeichnung einer wertvollen Kauf. Es sollte an einem sicheren Ort auf wie nötig für die Versicherung genannten

Zwecke werden Or When gehalten werden Entsprechende mit ONIX. Bei der Suche nach Garantie-Service, ist es die

Verantwortung des Verbrauchers, den Nachweis Einrichtung und Kaufdatum. Ihr Kaufbeleg oder Rechnung ist für

einen solchen Nachweis ausreichend.

Das produkt kann jederzeit ohne vorherige ankündigung geändert werden

Questo prodotto è conforme alla direttiva sul basso voltaggio (73/23/CEE), alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT

Gracias por comprar un producto de ONIX Electronics. Antes de conectar la fuente de alimentación a la unidad Por favor, lea atentamente este manual.

GUÍA DEL USUARIO

INSTALACION

CONEXIONES

1. Extremos pelados de cables y girar el núcleo de cobre.

2. Desatornille la perilla e inserte en el agujero de extremo del cable al descubierto.

3. Apriete la perilla para asegurar el cable también.

Instale la unidad en un lugar bien ventilado expuesto a al t as t em per atu ras , h ume dad , c alo r cal ef ac t or es o radiadores tipo. Asegúrese de dejar un espacio alrededor del producto para obtener una ventilación correcta (Deje un espacio de al menos 30 cm de alto, 10 cm detrás unidad y 20 cm en los laterales). Si usted no cumple con estas distancias el aparato se sobrecalienta alterar su funcionamiento normal, con un posible fallo o riesgo de incendio.

Antes de efectuar o modicar las conexiones, apague el dispositivo por primera vez sin dañar el producto. Para la conexión a los altavoces siempre la polaridad (rojo +) (negro -) puede dañarlo irremediablemente.

10mm

CONEXION DE LOS CABLES DE ALTAVOCES

Retuerza el núcleo del cable.

CONEXION DE CABLES PIN-RCA

1 Canal izquierdo

2 Canal derecho

4 Clavija roja

3 Clavija blanca

Conecte la clavija blanca al canal L 3 (izquierda) 1, y el canal rojo de 4 a R (derecha) 2. Los enchufes deben estar rmemente asentado y bien a fondo.

El amplicador está equipado con ltros para la supresión de interferencias de radio de acuerdo con la regulación ECE

MANTENIMIENTO DE LAS SUPERFICIES EXTERNAS

Elimine el polvo y la suciedad con un paño limpio y seco. Nunca utilice diluyente, benceno, insecticidas y otros productos químicos sobre o cerca del aparato para usted corrosión en las supercies.

Tome siempre el cable de alimentación por la clavija. No tire nunca del cable y nunca toque el cable con las manos mojadas, ya que esto podría causar un cortocircuito o una descarga eléctrica.

PRECAUCIONES CONCERNIENTES A LA MANIPULACION DEL CABLE DE ALIMENTACION

IN P U T

L E V E L

T U N IN G P R O G

P R E S E T R A N D O M

B A N D

V O L U M E

D IS P L A Y

D IM M E R M U T E

S C A N

E N T E R

OP EN / C L O S E

X R C - 1

A M P

T U N E R

CD /

S A C D

C D

D A C

R E P

A- B

1 2 3

748

IN F O

M E M

1 0

1. Indicadores de la señal de entrada

2. Perilla de selección a la entrada

3. Volumen perilla

4. Ventana de recepción remota

5. Salida de auriculares Jack

6. Interruptor de encendido

Toma de corriente de entrada con fusibles

Terminales para el canal derecho

Terminales para el canal izquierdo

4. BYPASS a utilizar el amplicador como el último  de energía (no utilizando la etapa de preamplicador)

5. Terminales RCA para grabación

6. Terminales RCA para la reproducción

7. Terminales RCA de entrada AUX

8. Terminales RCA de entrada TUNER

9. Terminales XLR de entrada audio

10. Terminales RCA de entrada CD

Entrada Tecla

de selección

Regulación

volumen

Mando a distancia

El mando a distancia suministrado se utiliza para todos los dispositivos de la clásica, por lo que algunos teclas pueden carecer de función esta unidad.

Para operar el control remoto requiere dos baterías mod. pilas AAA de 1,5 V no incluidos.

Componentes selector

STER EO INT EGRATE D A MPLIF IER

A-1 25R

CDXLR

TUNER AUX

TAPE BYPASS

VOLU MESELE CT

POWERPHONE

ON OFF

AC IN

FUSE 100V - 120 V: T6.3A L

220V - 240 V: T3.15 AL

RIGH T LEFT

MODE L: RA-1 25

SERI AL NO. :

AUX TUNE R

TAPE

OUT IN

BYPASS L

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AMP LIFIE R

ONI X ENG LAND E LECTR ONICS LT D

R LXLR

USEO NLY WITH A 250V F USE

~ /22 0V 50 Hz

WARNING TOPREVE NTFIR EOR SHOCK HAZA RD DONOT EXPOSE THIS UNIT TO RAIN OR MOISTURE

1. Ajuste el control de volumen al mínimo y pulse el botón de encendido (POWER), el LED azul (INPUT SELECTOR) confirmará la alimentación de la unidad.

2. Ajuste el mando INPUT SELECTOR para la fuente de reproducción deseado.

3. Mediante el botón se puede seleccionar la fuente de reproducción deseado.

4. Ajuste el volumen de reproducción con los controles VOLUME en el amplificador.

Escucha

Protección

Funcionamiento defectuoso

El dispositivo tiene un circuito de protección sofisticada contra cortocircuitos accidentales, hay evidencia de el parpadeo simultáneo de todos los indicadores led durante unos segundos, en este caso, debe desconectar el cable corriente y déjelo desenchufado durante al menos 15 minutos.

Síntoma Causa probable Remedio

No hay energía suministrada a la unidad

Entradas

El amplificador dispone de seis entradas para los diversos componentes de audio, entradas, CD, TUNER y AUX tienen la misma función, en vez de la entrada TAPE sirve como una entrada MONITOR es decir, ser capaz de escuchar y registrar la varias entradas, la entrada BYPASS en vez permite utilizar el amplificador sólo como un amplificador de potencia, excluyendo la etapa de preamplificador. XLR es una entrada balanceada.

El uso inadecuado de la unidad se confunde a menudo con un mal funcionamiento o problemas debido a las fallas. Si usted cree que hay problemas en la operación, comprobar el funcionamiento de acuerdo con la siguiente tabla. Si la avería no se puede solucionar después de realizar procedimientos descritos remedio, póngase en contacto con su Distribuidor Autorizado ONIX servicio que puede encontrar directamente en el sitio de la www.pacetech.it distribuidor, por lo que la reparación puede llevarse a cabo por expertos.

Desconecte el cable de alimentación

Compruebe que el enchufe del aparato y la enchufe en la toma de corriente están completamente insertados

No hay sonido

Los cables de conexión están conectados incorrectamente

Comprobar que las conexiones entre el dispositivo externo y el amplificador están conectados de una manera correcta.

No hay sonido un altavoz

Los cables de conexión están desconectados

Compruebe que los cables entre el amplificador y altavoces están conectados correctamente de acuerdo con la polaridad diferente.

La posición del selector de entrada no se corresponde con el componente por jugar.

Compruebe que el LED iluminado selector corresponde a la fuente de entrada que desea escuchar.

Transistor potencia Sanken 2SA1295/2SC3264 para cada canal, bancos de condensadores de ltro 4 x 10.000mf / 63V ELECT "Gold Tune", de 8 MUR 8100 Diodos Ultra Fast Recovery toroidal transformer Plitron "Audio" potenciómetro 300W Alpes "Blue Velvet" del motor.

Los componentes utilizados:

POTENCIA DE SALIDA 2 X 130 W RMS (8 Ohm) - 2 x 250 W RMS (4 Ohm) RESPUESTA DE FRECUENCIA 10 Hz - 30kHz (-0,5 dB) SENSIBILIDAD DE ENTRADA 285mV/47Kohm RELACIÓN SEÑAL/RUIDO > 104dB (A pensativo) SEPARACIÓN DE CANALES > 53dB THD

0,003% (3W/8Ohm) TAMAÑO L 430 x P 401 x A 119 mm. PESO 14 Kg. CONSUMO DE ENERGÍA 300 W ALIMENTACIÓN 220V - 240V AC

Especicaciones

Garantía

Para obtener información sobre la garantía, póngase en contacto con su distribuidor local de ONIX. Su recibo de

compra es su registro permanente de una compra valioso. Se debe tener en un lugar seguro para ser referido como

necesario para nes de seguros o cuando en correspondencia con ONIX. Al solicitar el servicio de garantía, es

responsabilidad del consumidor para establecer la prueba y fecha de compra. El recibo de compra o factura es

suciente para dicha prueba.

El producto puede estar sujeto a cambios sin previo aviso

Questo prodotto è conforme alla direttiva sul basso voltaggio (73/23/CEE), alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT

FOR USE IN THE UNITED KINGDOM

The wires in this mains lead are coloured in accordance with the following code : Blue : Neutral

Brown : Live

If the plug provided is unsuitable for your socket outlets, the plug must be cut o and a suitable plug

tted.

The cut-o plug should be disposed of and must not be inserted into any 13 amp socket as this can result in electric shock. The plug or adapter or the distribution panel should be provided with a 5 amp fuse. As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows : The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red. Do not connect either wire to the earth terminal of a three-pin plug. NOTE After replacing or changing a fuse, the fuse cover in the plug must be replaced with a fuse cover which corresponds to the colour of the insert in the base of the plug or the word that is embossed on the base of the plug, and the appliance must not be used without a fuse cover. If lost, replacement fuse covers can be obtained from your dealer. Only 5 A fuses approved by B.S.I. or A.S.T.A to B.S. - 1362 should be used.

STER EO I NTEGR ATED AMP LIFIE R

A-1 25R

MODE L: RA-1 25

AUX

TUNE R

POWE R CONSU MPTIO N: 135W

STER EO INTE GRATED AM PLIFI ER

ONIX ELECTRONICS LTD. ENGLAND

PACETEcH

exclusive european distr ibuto r

www.onix-hi.com

Onix RA -125b User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
