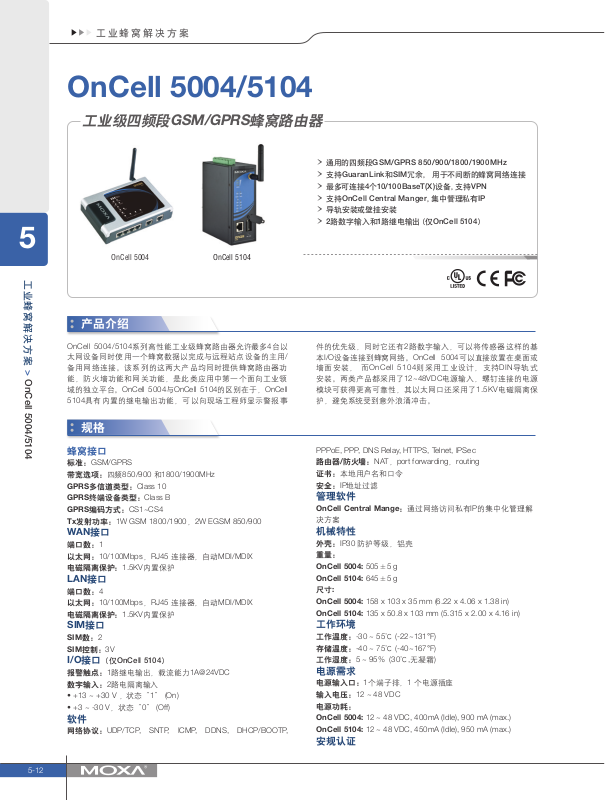

OnCell 5004, 5104 User Manual

工 业 蜂 窝 解 决 方 案

OnCell 5004/5104

工业级四频段GSM/GPRS蜂窝路由器

› 通用的四频段GSM/GPRS 850/900/1800/1900MHz
› 支持GuaranLink和SIM冗余， 用于不间断的蜂窝网络连接
› 最多可连接4个10/100BaseT(X)设备，支持VPN
› 支持OnCell Central Manger，集中管理私有IP
› 导轨安装或壁挂安装
› 2路数字输入和1路继电输出（仅OnCell 5104）

5

OnCell 5004 OnCell 5104

工业蜂窝解决方案 >

产品介绍

OnCell 5004/5104系列高性能工业级蜂窝路由器允许最多4台以
太网设备同时使用一个蜂窝数据以完成与远程站点设备的主用/

OnCell 5004/5104

备用网络连接。该系列的这两大产品均同时提供蜂窝路由器功
能，防火墙功能和网关功能，是此类应用中第一个面向工业领
域的独立平台。OnCell 5004与OnCell 5104的区别在于，OnCell
5104具有内置的继电输出功能，可以向现场工程师显示警报事

件的优先级，同时它还有2路数字输入，可以将传感器这样的基
本I/O设备连接到蜂窝网络。OnCell 5004可以直接放置在桌面或
墙面安装， 而OnCell 5104则采用工业设计，支持D IN导轨式
安装。两类产品都采用了12~48VDC电源输入，螺钉连接的电源
模块可获得更高可靠性，其以太网口还采用了1.5KV电磁隔离保
护，避免系统受到意外浪涌冲击。

规格

蜂窝接口

标准：GSM/GPRS
带宽选项：四频850/900 和1800/1900MHz

GPRS多信道类型：Class 10
GPRS终端设备类型：Class B
GPRS编码方式：CS1~CS4
Tx发射功率：1W GSM 1800/1900，2W EGSM 850/900

WAN接口

端口数：1
以太网：10/100Mbps，RJ45 连接器，自动MDI/MDIX
电磁隔离保护：1.5KV内置保护

LAN接口

端口数：4
以太网：10/100Mbps，RJ45 连接器，自动MDI/MDIX
电磁隔离保护：1.5KV内置保护

SIM接口

SIM数：2
SIM控制：3V

I/O接口（仅OnCell 5104）

报警触点：1路继电输出，载流能力1A@24VDC
数字输入：2路电隔离输入

• +13 ~ +30 V ，状态“1” (On)

• +3 ~ -30 V，状态“0” (Off)

软件

网络协议：UDP/TCP, SNTP, ICMP, DDNS, DHCP/BOOTP,

PPPoE, PPP, DNS Relay, HTTPS, Telnet, IPSec

路由器/防火墙：NAT，port forwarding，routing
证书：本地用户名和口令
安全：IP地址过滤

管理软件

OnCell Central Mange：通过网络访问私有IP的集中化管理解
决方案

机械特性

外壳：IP30 防护等级，铝壳
重量：

OnCell 5004: 505±5 g
OnCell 5104: 645±5 g
尺寸:

OnCell 5004: 158 x 103 x 35 mm (6.22 x 4.06 x 1.38 in)

OnCell 5104: 135 x 50.8 x 103 mm (5.315 x 2.00 x 4.16 in)

工作环境

工作温度：-30 ~ 55℃ (-22~131°F)
存储温度：-40 ~ 75℃ (-40~167°F)
工作湿度：5 ~ 95% (30℃,无凝霜)

电源需求

电源输入口：1个端子排，1 个电源插座
输入电压：12 ~ 48 VDC
电源功耗：

OnCell 5004: 12 ~ 48 VDC, 400mA (Idle), 900 mA (max.)

OnCell 5104: 12 ~ 48 VDC, 450mA (Idle), 950 mA (max.)

安规认证

5-12

Industrial Wireless

工 业 自 动 化 完 整 解 决 方 案

Safety: UL 60950-1

EMC: EN 55022 Class A, EN 55024, FCC Part 15 Subpart B

Class A

Radio: FCC Part 22H, FCC Part 24E, EN 301 489-1, EN 301

489-7,

EN 301 511

尺寸（单位：mm）

OnCell 5004

158 (6.22)

103 (4.06)

前/后视图

OnCell 5104

可靠性

MTBF(平均无故障时间)：
OnCell 5004: 352,000小时
OnCell 5104: 480,000小时

保修

保修期： 5 年

俯/仰视图

35 (1.38)

左侧/右侧视图

5

工业蜂窝解决方案 >

135 (5.315)

50.8 (2)

前/后视图

俯/仰视图

订购信息

Available

OnCell 5004：4口10/100M以太网到GSM/GPRS蜂窝路由器
OnCell 5104：4口10/100M以太网到GSM/GPRS蜂窝路由器，工业等级设计

注意：请访问Moxa网站选配无线配件和天线。

OnCell 5004/5104

103 (4.16)

左侧/右侧视图

包装清单

• OnCell蜂窝路由器

• 橡胶SMA的天线

• 橡胶底座（仅OnCell5004）

• 壁挂式套件（仅OnCell5004）

• 导轨安装套件（仅OnCell5104）

• 文档和软件CD

• 快速安装指南（印刷版）

• 保修卡

注意：可选SIM卡（不包含）必须由
第三方无线网络供应商提供

5-13
