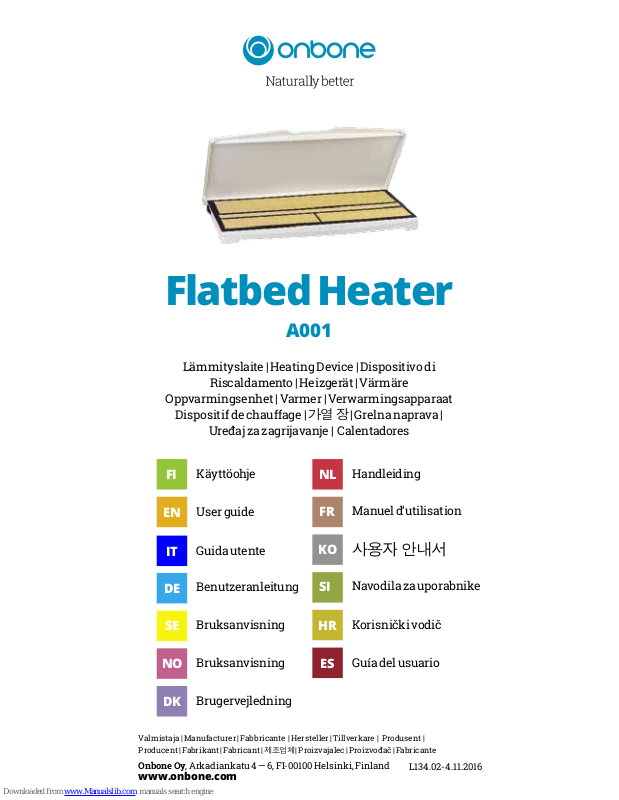

Onbone A001, A003 User Manual

Lämmityslaite | Heating Device | Dispositivo di

Riscaldamento | Heizgerät | Värmäre

Oppvarmingsenhet | Varmer | Verwarmingsapparaat

Dispositif de chauffage | 

가열 장 | Grelna naprava | 

Uređaj za zagrijavanje | Calentadores

Flatbed Heater

A001

L134.02-4.11.2016

DE

Benutzeranleitung

FR

Manuel d’utilisation

SE

Bruksanvisning

KO

사용자 안내서

NO

Bruksanvisning

EN

User guide

IT

Guida utente

HR

Korisnički vodič

ES

Guía del usuario

Handleiding

NLFI

Käyttöohje

Brugervejledning

DK

Navodila za uporabnike

SI

Val mis taja | Ma nufactu rer | Fa bbricante | He rste ller | Til lverka re  |  P rodu sent  |
Producent | Fabrikant | Fabricant | 제조업체 | Proizvajalec | Proizvođač | Fabricante

Onbone Oy, Arkadiankatu 4 — 6, FI-00100 Helsinki, Finland

www.onbone.com

FI

Onbone -lämmityslaite on tarkoitettu ainoastaan Onbone-
tuotteiden lämmittämiseen. Laitteessa voidaan lämmittää
levymäisiä Onbone-puukipsituotteita. Laitetta ei saa käyttää
vastoin valmistajan ohjeita.

Ennen käyttöönottoa

• Sijoita laite tasaiselle alustalle.

• Sijoita laite tasaiselle alustalle, siten että erotuslaitetta (pistotulppa) on
helppokäyttää.•

• Älä sijoita laitetta vedenkäsittelypisteen välittömään läheisyyteen
(roiskevaara).

Onbone-lämmityslaitteen käyttö

1. Kytke virta laitte ese en.

2. Ava a kansi , aseta O nbone -tuote lämmit ysa lueell e ja sulj e kansi .
Lämmitys kytkeytyy päälle kannen sulkeuduttua.

3. Lämmitysajat Onbone A001 -lämmittimellä:

• 1 mm Ribbon: 3 – 5 min

• 2 mm ja 2 mm Soft: 8 – 10 min

• 4 mm: 15 – 20 min

4. Kun tuote on kauttaaltaan pehmeä, se on valmis potilaalle muotoiltavaksi.
Var mista ettei tuote tu nnu li ian kuumalta.

5. Sovita lämmitetty Onbone-tuote paikoilleen kunkin tuotteen
käyttöohjeen mukaisesti.

Huom! Kannen avaaminen kytkee lämmityksen pois päältä.
Lämmitys kytkeytyy päälle jälleen kannen sulkeuduttua.

Lämpötilan säätäminen

Lämpötilan perusasetus on noin 67 °C. Lämpötilan ilmaisin on tällöin keski-
asennossa. Säädä lämpötilaa tarvittaessa käyttöpaneelin plus- ja miinus

-painikkeista viileämmäksi tai lämpimämmäksi käyttötarpeen mukaan.

1 2

3 4

5

1. On/Off-merkkivalo

2. Lämmityksen merkkivalo

3. Lämpötilan säätöpainike ( - )

4. Lämpötilan säädön merkkivalot
(min. 61 °C, keskiasento 67 °C, maks. 73 °C)

5. Lämpötilan säätöpainike ( + )

Varmista aina, ettei Onbone-tuote ole liian kuuma potilaalle!

Varoitukset

• Älä käytä laitetta, jos sen liitosjohto tai jokin muu osa on viallinen.

• Irrotettavaa verkkosyöttöjohtoa ei saa korvata johdolla, jonka
mitoitusarvot eivät ole riittävät.

• Älä pidä laitetta turhaan päällä, mikäli sillä ei ole käyttöä.

• Älä yritä lämmittää uudelleen jo kertaalleen muotoiltuja lastoja tässä
Onbone-lämmityslaitteessa. Kertaalleen muotoillut lastat ja ortoosit
voidaan lämmittää uudelleen Onbone Express A002 -lämmityslaitteella.

Laitteen puhdistaminen

Irrota laite verkkovirrasta aina ennen puhdistusta. Laite voidaan pyyhkiä
nihkeällä liinalla. Pesuaineena voit käyttää yleispesuainetta, saippuaa tai
laimennettua etanolia (70 til.-%). Älä kuitenkaan käytä hankaavia pesuaineita.
Onbone-tuotejäämien poistaminen lämmityspinnalta voidaan tehdä
varovasti mikrokuituliinalla tai kostealla liinalla. Varo naarmuttamasta
pintoja. Tarvittaessa puhdistus myös tavallisimmilla desinoivilla
pyyhkeillä on mahdollista.

Vikatilanne

Irrota virtapistoke ja ota yhteys laitteen myyjään, jos laite ei toimi tai siinä
ilmenee jokin muu häiriö. Laitetta ei saa korjata itse!

Takuu, huolto ja hävittäminen

Laitteella on 1 vuoden takuu. Takuuasioissa käänny laitteen myyjän puoleen.
Laite voidaan hävittää SER-jätteenä voimassa olevien paikallisten säädösten
mukaisesti.

Tekniset tiedot

Käyttöjännite 230 V AC, 50 Hz
Nimellisteho 1300 W
Paino n. 10 kg
Käyttöliittymä: 2 lämpötilan säätöpainiketta (+ ja -), 9 lämpötilan LED-

ilmaisinta
Käyttö sallittu ainoastaan sisätiloissa ja 5-40 °C lämpötilassa, maksimissaan

2000 m merenpinnasta, ja suhteellisen kosteuden ollessa enintään 80% (31˚C) ­50% (40 ˚C). Ei kondensoituva. Liitäntä: Suojamaadoitettu IEC-verkkovirtaliitin
(C14). Sisäiset suojaukset: Vaihdettava 8 AT (250 Vac) (hidas) lasiputkisulake
sekä vaihe- että nollajohtimessa. Palautuva ylikuumenemissuoja (90 °C).
Palautumaton lämpösuoja (128 °C). Kotelointiluokka IP21.

Laite täyttää standardien EN 61010-1 ja IEC 61010-2-010 vaatimukset.

The Onbone heating device is intended for use with Onbone
products only. The device can be used to heat splint-like
Onbone products. Do not use the device against instructions by
manufacturer.

Before use

• Place the device on a solid, well-aligned worktop or table.

• Place the device on a solid, well-aligned worktop or table, so that
disconnecting of the device is easy.

• Do not place the device next to a tap or sink. (Danger of water sprays or
splashes!)

Using the Onbone A001 heating device

1. Switch the power ON.

2. Open the lid, place the Onbone product on the heating area and close
the lid. The heater will switch on after you have closed the lid.

3. Heating times using the Onbone A001 heating device:

• 1 mm Ribbon: 3 – 5 min

• 2 mm and 2 mm Soft: 8 – 10 min

• 4 mm: 15 – 20 min

4. Once the product is soft and malleable, it is ready to be moulded to t the
patient. Ensure the product does not feel too hot.

5. Fit the product according to the instructions

NB! The device will switch o if you open the lid. The heater will

switch on again once you close the lid.

Adjusting the temperature

The default temperature setting is around 67 °C, which is the heating
temperature when the middle temperature indicator is lit. Use the plus and
minus buttons on the control panel to lower or raise the temperature as
required.

1. On/Off indicator light

2. Heating indicator light

3. Te mp er at u re adju st me nt bu tt on ( - )

4. Temp eratu re i nd ic at or li gh ts (m in . 61 °C , m id- po si ti on 67 °C , m ax 73 °C )

5. Te mp erat u re a dj us tm en t b ut to n ( + )

Make sure that the Onbone product is not too hot for the
patient!

EN

1 2

3 4

5

Warnings

• Do not use the device if its connecting cable or any other component part is
defective.

• Do not replace detachable mains supply cords by inadequately rated cords.

• Do not keep the device switched on needlessly when it is not in use.

• Do not use this Onbone heating device to reheat splints that have already
been moulded. Instead, use the Onbone Express A002 heating device to
reheat splints and orthoses that have already been moulded.

Cleaning

Unplug the device prior to cleaning. Wipe the device with a damp cloth. To
clean the device use a general purpose detergent, soap or diluted ethanol
(70 vol-%). Do not use abrasive cleaners. Remove any residues gently with a
microbre cloth or damp cloth. Take care not to scratch the cabinet surfaces.
If necessary, you can also clean the device with more conventional antiseptic
wipes.

Troubleshooting

Unplug the device and contact your sales person. Do not attempt to repair the
device yourself!

Warranty, Service and Disposal

The device has a 1 year warranty. Please contact the retailer in the event of any
warranty issues. The device can be disposed as electrical waste in accordance
with local regulations.

Technical Specications

Power Supply 230 V AC, 50 Hz
Output power 1300 W
Weight approximately 10 kg
User interface: 2 temperature adjustment buttons (+ and -), 9 LED temperature

indicators.
Operating conditions: indoors, temperature range 5-40 °C, and at maximum

of 2000 m from sea level, and maximum relative humidity 80 % (31 ˚C) – 50%
(40˚C). Non-condensing.

Power connection: Safety grounded IEC power supply connector (C14). Internal
protection: Replaceable 8 AT (slow blow) glass tube fuse, in both phase and
neutral conductors. Programmatic resetting overheating protection (90 °C).
Non-resettable thermal protection (128 °C). Safety class I. Enclosure class IP 21.

The product conforms to the following standards:
EN 61010-1 and IEC 61010-2-010.

Il dispositivo di riscaldamento Onbone deve essere utilizzato
esclusivamente con i prodotti Onbone. Il dispositivo può essere
utilizzato per riscaldare lastre e prodotti simili Onbone. Non
utilizzare il dispositivo contro le indicazioni del produttore.

Prima dell'uso

• Disporre il dispositivo su un tavolo o un piano di lavoro ridigo e ben
allineato.

• Disporre il dispositivo su un tavolo o un piano di lavoro rigido per facilitare
lo scollegamento del dispositivo.

• Non disporre il dispositivo nelle vicinanze di un rubinetto o di un
lavandino. (Pericolo di spruzzi o schizzi d'acqua).

Utilizzare il dispositivo di riscaldamento Onbone A001

1. Porre l'interruttore in posizione ON

2. Aprire il coperchio, disporre il prodotto Onbone sull'area riscaldante
e chiudere il coperchio. Il riscaldatore si accenderà una volta chiuso il
coperchio.

3. Tempi di riscaldamento utilizzando il dispositivo di riscaldamento
Onbone A001:

• Nastro da 1 mm 3 – 5 min

• 2 mm e 2 mm Soft: 8 – 10 min

• 4 mm: 15 – 20 min

4. Una volta che il prodotto risulti morbido e malleabile è pronto per essere
modellato per adattarsi al paziente. Vericare che il prodotto non sia
troppo caldo.

5. Adattare il prodotto in base alle istruzioni

ATTENZIONE! Il dispositivo si spegnerà in caso di apertura del
coperchio. Il riscaldatore si accenderà di nuovo una volta chiuso
il coperchio.

Regolazione della temperatura

La temperatura predenita è di circa 67 °C, che è la temperatura di
riscaldamento quando è acceso l'indicatore di temperatura di mezzo.
Utilizzare i pulsanti più e meno sul pannello di controllo per alzare o
abbassare la temperatura in base alla necessità.

1. Spia On/Off

2. Spia riscaldamento

3. Pulsante di regolazione della temperatura (-)

4. Spie di temperatura (min. 61 °C, medio 67 °C, max. 73 °C)

5. Pulsante di regolazione della temperatura (+)

IT

1 2

3 4

5

Vericare che il prodotto Onbone non sia troppo caldo per il

paziente.

Avvertenze

• Non utilizzare il dispositivo quando il cavo di collegamento o qualunque
altro componente mostri dei difetti.

• Non sostituire i principali li staccabili di alimentazione con li ritenuti
non adeguati.

• Non tenere il dispositivo inutilmente acceso, quando non viene utilizzato.

• Non utilizzare questo dispositivo di riscaldamento Onbone per riscaldare
una seconda volta stecche che siano già state modellate. Per riscaldare
una seconda volta stecche e ortesi già modellate, utilizzare invece il
dispositivo di riscaldamento Onbone Express A002.

Pulizia

Scollegare il dispositivo dall'alimentazione prima di pulirlo. Stronare
il dispositivo con un panno umido. Per pulire il dispositivo, utilizzare un
detergente generico, sapone o etanolo diluito (70% vol.). Non utilizzare
detergenti abrasivi. Rimuovere delicatamente eventuali residui con un
panno in microbra o un panno umido. Prestare attenzione a non grafare
le superci del cabinet. Se necessario, è possibile pulire il dispositivo con
normali salviette antisettiche.

Risoluzione dei problemi

Scollegare il dispositivo e contattare l'addetto commerciale. Non tentare di
riparare personalmente il dispositivo!

Garanzia, assistenza e smaltimento

Il dispositivo gode di una garanzia di 1 anno. Contattare il rivenditore per
eventuali problemi con la garanzia. Il dispositivo può essere smaltito come
riuto elettrico nel rispetto delle normative locali.

Speciche tecniche

Alimentazione 230 VAC, 50 Hz
Potenza in uscita 1300 W
Peso approssimato 10 kg
Interfaccia utente: 2 pulsanti per la regolazione della temperatura (+ e -), 9 LED

indicatori della temperatura.
Condizioni operative: in interno, intervallo di temperatura 5-40 °C, e ad una

distanza massima di 2000 metri dal livello del mare, e ad un massimo di
umidità relativa dell’80% (31 ˚C) – 50% (40 ˚C). Non condensante..

Collegamento all'alimentazione: Connettore di alimentazione IEC con
collegamento a terra (C14). Protezione interna: Fusibile in vetro sostituibile
8 AT (slow blow) su entrambi i conduttori, di fase e neutro. Protezione
programmatica di ripristino contro il surriscaldamento ( 90 °C) Protezione
termica non resettabile (128 °C). Classe di sicurezza I. Classe contenitore IP 21.

Il prodotto è conforme ai seguenti standard:
EN 61010-1 e IEC 61010-2-010.

Das Onbone-Heizgerät ist nur für die Verwendung mit
Onbone-Produkten vorgesehen. In diesem Gerät können nur
plattenförmige Onbone-Produkte erwärmt werden. Verwenden
Sie dieses Gerät niemals entgegen der Anweisungen des
Herstellers.

Vor der Verwendung

• Gerät auf eine feste, gut ausgerichtete Arbeitsäche oder -platte stellen,
sodass das Gerät leicht vom Netz getrennt werden kann.

• Gerät nicht neben einen Wasserhahn oder ein Waschbecken stellen.
(Gefahr von Spritzwasser!)

Verwendung des Onbone-Heizgerätes

1. Strom einschalten.

2. Deckel anheben, Onbone-Produkt in den Heizbereich legen und Deckel
zuklappen. Beim Schließen des Deckels schaltet sich das Heizgerät
automatisch ein.

3. Erhitzungsdauer im Heizgerät Onbone A001:

• 1 mm Ribbon: 3 –

 5 min

• 2 mm und 2 mm Soft: 8 – 10 min

• 4 mm: 15 – 20 min

4. Sobald das Produkt komplett weich ist, kann es an den Patienten angelegt
werden. Achten Sie darauf, dass sich das Produkt nicht zu heiß anfühlt.

5. Das erwärmte Onbone-Produkt gemäß den Anweisungen
anwenden.

Achtung! Beim Önen des Deckels schaltet sich das Heizgerät

automatisch ab. Es schaltet sich erneut ein, sobald Sie den
Deckel wieder schliessen.

Einstellung der Temperatur

Wenn das Gerät mit der Standardtemperatur von 67 °C heizt, steht die
Te mp er at ur an zei ge i n d er M it te. D rü ck en Si e b ei Be da rf di e P lu s- od er
Minustaste, um die Temperatur zu erhöhen bzw. zu senken.

1. Ein/aus-Anzeigeleuchte

2. Heinzungs Anzeigeleuchte

3. Te mp er at u rei ns te ll ta st e ( - )

4. Temp eratu ra nz ei ge le uc ht en (m in. 61 °C , m it tl er e S te ll un g 6 7 ° C, ma x . 7 3 ° C)

5. Te mp erat u re in st el lt as te ( + )

DE

1 2

3 4

5

Achten Sie darauf, dass das Onbone-Produkt nicht zu heiß für
den Patienten ist!

Warnhinweise

• Gerät nicht verwenden, wenn das Anschlusskabel oder ein anderes Teil
defekt ist.

• Ersetzen Sie die abnehmbaren Anschlusskabel nicht durch Kabel mit
einer unzureichenden Schutzklasse.

• Schalten Sie das Gerät aus, wenn Sie es längere Zeit nicht benötigen.

• In diesem Onbone-Heizgerät ist das nachträgliche Aufwärmen
bereits geformter Schienen nicht möglich. Verwenden Sie zum
Wiederaufwärmen geformter Schienen und Orthesen das Gerät Onbone
Express A002.

Reinigung

Gerät vor der Reinigung ausstecken. Gerät mit einem feuchten Tuch
abwischen. Für die Reinigung des Geräts einen Allzweckreiniger, Seife
oder verdünntes Ethanol (70 Vol-%) verwenden. Keine scheuernden
Reinigungsmittel verwenden. Eventuelle Onbone-Rückstände vorsichtig
mit einem Mikrofasertuch von den Heizächen entfernen. Gerätoberächen
nicht zerkratzen. Bei Bedarf kann das Gerät auch mit handelsüblichen
desinzierenden Tüchern abgewischt werden.

Fehlersuche

Gerät ausstecken und Verkaufsmitarbeiter kontaktieren. Versuchen Sie nicht,
das Gerät selbst zu reparieren!

Garantie, Wartung und Entsorgung

Für das Gerät gilt eine Garantiezeit von 1 Jahren. Bitte wenden Sie sich in
Garantiefällen an unseren Vertriebspartner. Das Gerät kann gemäß den
örtlichen Vorschriften als Elektroabfall entsorgt werden.

Technische Spezikationen

Stromversorgung 230 V WS, 50 Hz
Leistung 1.300 W
Gewicht etwa 10 kg
Benutzerschnittstelle: 2 Temperaturreglertasten (+ und -), Temperatur-

anzeige mit 9 LEDs
Betriebsbedingungen: Innenräume, Temperaturbereich 5 – 40 °C, nur bis zu

2000 m über dem Meeresspiegel verwenden, maximale Luftfeuchtigkeit 80 %
(31 ˚C) – 50 % (40 ˚C). Nicht kondensierend..

Anschluss: Geerdete IEC-Netzanschlussbuchse (C14). Innenschutz:
Austauschbare 8-AT-Glasrohrsicherung (250 Vac) (träge) sowohl in Phasen­als auch in Neutralleitern. Rücksetzbarer Überhitzungsschutz (90 °C). Nicht
rücksetzbarer Wärmeschutz (128 °C). Gehäuseklasse IP 21.

Das Produkt entspricht den folgenden Normen:
EN 61010-1 und IEC 61010-2-010.

Onbone-värmaren är endast avsedd för uppvärmning av
Onbone-produkter. Värmaren kan användas för uppvärmning
av skivformade Onbone-produkter. Använd inte enheten om det
strider mot tillverkarens anvisningar.

Före användning

• Placera enheten på ett jämnt underlag så att det är lätt att koppla från
enheten.

• Placera inte värmaren nära en kran eller ett handfat (fara för vattenstänk).

Användning av Onbone Express-värmaren

1. Slå på strömmen.

2. Öppna luckan, placera Onbone-produkten på uppvärmningsytan och
stäng luckan. Uppvärmningen kopplas på efter att luckan stängs.

3. Uppvärmningstider i Onbone A001-värmare:

• 1 mm Ribbon: 3 – 5 min.

• 2 mm och 2 mm Soft: 8 – 10 min.

• 4 mm: 15 – 20 min.

4. När produkten är alltigenom mjuk är den klar att formas efter patienten.
Säkerställ att produkten inte är för het.

5. Passa in den uppvärmda Onbone-produkten enligt bruksanvisningen för
respektive produkt.

Obs! Uppvärmningen kopplas från när luckan öppnas.
Uppvärmningen kopplas på igen efter att luckan stängs.

Temperaturreglering

Te mp er at ur en s s ta nda rd in st ä ll ni ng ä r c ir ka 67 °C . D å ä r t em pe ra tu rg iva re n
i den mittersta positionen. Reglera temperaturen uppåt eller nedåt efter
behov med hjälp av plus- och minusknapparna på kontrollpanelen.

1. On/off-indikator

2. Uppvärmingsindikator

3. Värmeinställningsknapp ( - )

4. Indikatorer för värmeinställningen (min. 61 °C, mittläge 67 °C, max. 73 °C)

5. Värmeinställningsknapp ( + )

Säkerställ alltid att Onbone-produkten inte är för varm för
patienten!

Varningar

SE

1 2

3 4

5

• Använd inte värmaren om anslutningskabeln eller någon annan del är
defekt.

• Ersätt inte löstagbara nätsladdar med sladdar med otillfredsställande
märkning.

• Ha inte värmaren påslagen om den inte används.

• Värm inte upp skenor som har formats tidigare i denna Onbone-värmare.
Skenor och ortoser som formats tidigare kan värmas upp på nytt i en
Onbone Express A002-värmare.

Rengöring

Koppla alltid bort värmaren från elnätet före rengöring. Du kan torka
värmaren med en fuktig trasa. Använd ett allrengöringsmedel,
tvål eller utspädd etanol (70 vol.-%) för rengöring. Använd dock inte
slipande rengöringsmedel. Du kan avlägsna Onbone-produktrester
uppvärmningsytan försiktigt med hjälp av en mikroberduk eller en fuktig
trasa. Akta dig för att repa ytorna. Vid behov kan du även rengöra värmaren
med vanliga desinfektionsservetter.

Fel

Dra ut stickkontakten och kontakta försäljaren om värmaren inte fungerar
eller om andra störningar uppkommer. Reparera inte värmaren själv!

Garanti, service och bortskaande

Enheten har 1 års garanti. Kontakta försäljaren i garantifrågor. Enheten kan
sorteras som elektriskt avfall i enlighet med lokala bestämmelser.

Tekniska data

Driftsspänning 230 V AC, 50 Hz
Nominell effekt 1 300 W
Vikt ca 10 kg
Användargränssnitt: 2 temperaturregleringsknappar (+ och -), 9 diodlampor

som anger temperaturen.
Driftsförhållanden: inomhus, temperaturintervall 5-40 °C, och högst 2 000 m

från havsnivå och maximal relativ luftfuktighet 80 % (31 °C) - 50 % (40 °C).
Icke-kondenserande.

Anslutning: Jordad IEC-nätströmkontakt (C14). Interna säkringar:
Utbytbar 8 AT (250 Vac) (trög) glasrörsäkring i både fas- och nolledare.
Återställbart överhettningsskydd (90 °C). Oåterställbart värmeskydd (128 °C).
Kapslingsklass IP21.

Enheten uppfyller kraven i standarderna EN 61010-1 och IEC 61010-2-010.

NO

Oppvarmingsenheten for Onbone er kun beregnet for bruk med
Onbone-produkter. Denne enheten kan benyttes til å varme
spjelkelignende Onbone-produkter. Enheten skal kun brukes i
samsvar med produsentens instrukser.

Før bruk

• Plasser enheten på en solid og at benk eller bord, slik at det er enkelt å
koble fra enheten.

• Ikke plasser enheten ved siden av en kran eller en vask. (Fare for
vannsprut eller søl!)

Bruke oppvarmingsenheten Onbone A001

1. Slå på strømmen.

2. Lukk opp lokket og plasser Onbone-produktet på varmeområdet. Lukk
deretter lokket. Oppvarmingen vil starte så snart du har lukket lokket.

3. Oppvarmingstid i oppvarmingsenheten Onbone A001:

• 1 mm bånd: 3 – 5 min.

• 2 mm og 2 mm Soft: 8 – 10 min.

• 4 mm: 15 – 20 min.

4. Så snart produktet er mykt og formbart, er det klart til å bli formes til
pasienten. Kontroller at produktet ikke føles for varmt.

5. Tilpass produktet i henhold til instruksjonene

NB! Enheten vil slå seg av hvis du åpner lokket. Oppvarmingen
vil starte igjen når du lukker lokket.

Justere temperaturen

Standard temperaturinnstilling er rundt 67 °C, og dette er temperaturen når
den midtre temperaturindikatoren er tent. Bruk pluss- og minusknappene på
betjeningspanelet til å heve eller senke temperaturen etter behov.

1. Indikatorlampe for Av/På

2. Var meindi katorla mpe

3. Te mp er at u rj us te ri ng sk na pp ( - )

4. Temp eratu ri nd i ka torer (m i n 61 °C , m id tp os is jo n 6 7 ° C, ma k s 7 3 ° C)

5. Te mp erat u rj us te ri ng sk na pp ( - )

Forsikre deg om at Onbone-produktet ikke er for varmt for
pasienten!

1 2

3 4

5

Advarsler

• Ikke bruk enheten hvis tilkoblingskabelen eller noen av de andre
komponentene er skadet eller ikke fungerer.

• Ikke erstatt strømledningen med en ledning som ikke oppfyller kravene.

• Ikke ha enheten slått på unødvendig når den ikke er i bruk.

• Ikke bruk oppvarmingsenheten for Onbone til å varme opp deler som
allerede har blitt formet. I stedet skal du bruke oppvarmingsenheten
Onbone Express A002 til å varme opp deler som allerede har blitt formet.

Rengjøring

Koble enheten fra strømnettet før rengjøring. Tørk av enheten med en fuktig
klut. Når du skal rengjøre enheten, må du bruke et vanlig rengjøringsmiddel,
såpe eller fortynnet etanol (70 vol%) Ikke bruk slipemidler. Fjern Onbone­rester forsiktig med en mikroberklut eller en fuktig klut. Vær forsiktig slik at
du ikke riper opp skapets overate. Ved behov kan du også rengjøre enheten
med vanlige antiseptiske wipes.

Feilsøking

Koble enheten fra strømnettet og ta kontakt med din salgsrepresentant. Ikke
forsøk å reparere enheten på egen hånd.

Garanti, service og kassering

Enheten har en garanti på ett (1) år. Ta kontakt med forhandleren hvis det
skulle oppstå garantirelaterte problemer. Denne enheten kan kasseres som
elektrisk avfall i henhold til lokale og nasjonale forskrifter.

Tekniske spesikasjoner

Strømforsyning 230 V AC, 50 Hz
Utgangseffekt 1300 W
Omtrentlig vekt 10 kg
Brukergrensesnitt: 2 temperaturjusteringsknapper (+ og -), 9 LED for

temperaturindikasjoner.
Driftsbetingelser: Innendørs, temperaturområde 5–40 °C, maksimum 2000

meter over havnivået, maksimum luftfuktighet 80 % (31 °C)–50 % (40 °C). Ikke­kondenserende.

Strømforsyning: Sikkerhetsjord IEC strømkontakt (C14). Intern beskyttelse:
Utskiftbar 8 AT (250 Vac) (treg) glassikring i både fase- og nøytralledere.
Programmerbar tilbakestillende overopphetingsbeskyttelse (90 °C). Fast
termisk beskyttelse (128°C). Sikkerhetsklasse I, kapslingsgrad IP 21.

Produktet er i henhold til følgende standarder:
EN 61010-1 og IEC 61010-2-010.

DK

Onbone-varmeren er kun beregnet til brug med Onbone-
produkter. Enheden kan bruges til at varme skinnelignende
Onbone-produkter. Brug ikke enheden på anden vis end som
vejledt af producenten.

Før brug

• Anbring enheden på en solid, plan bordplade eller på et bord, så det er let at
koble enheden fra.

• Enheden må ikke anbringes i nærheden af en vandhane eller vask. (Risiko
for vandsprøjt eller -stænk!)

Brug af Onbone A001-varmeren

1. Tænd for strøm me n.

2. Åbn låget, anbring Onbone-produktet på varmeområdet, og luk låget.
Var men slås til, nå r låg et lukke s.

3. Opvarmningstider i Onbone A001-varmeren:

• 1 mm Ribbon: 3 – 5 min.

• 2 mm og 2 mm Soft: 8 – 10 min.

• 4 mm: 15 – 20 min.

4. Når produktet er blødt og formbart, kan det formes, så det passer til
patienten. Kontrollér, at produktet ikke føles for varmt.

5. Tilpas produktet i henhold til instruktionerne.

NB! Enheden slukkes, hvis du åbner låget. Varmen slås til igen,
når låget lukkes.

Justering af temperaturen

Standardindstillingen for temperaturen er ca. 67 °C, hvilket er
varmetemperaturen, når den midterste temperaturindikator lyser. Brug
plus- og minusknapperne på betjeningspanelet til at skrue op eller ned for
temperaturen efter behov.

1. Tænd /slu k-i ndikat orl am pe

2. Var meindi katorla mpe

3. Knap til temperaturindstilling ( - )

4. Temp eratu ri nd i ka torla mp er (m in . 6 1 ° C, mid te rp o sit ion 67 °C , m a ks . 7 3 ° C)

5. Knap til temperaturindstilling ( + )

Sørg for, at Onbone-produktet ikke er for varmt for patienten!

1 2

3 4

5

Advarsler

• Enheden må ikke bruges, hvis dens tilslutningskabel eller andre
komponenter er defekte.

• Aftagelige strømforsyningsledninger må ikke erstattes af utilstrækkeligt
dimensionerede ledninger.

• Enheden må ikke være tændt overødigt, hvis den ikke bruges.

• Denne Onbone-varmer må ikke bruges til at genopvarme skinner, der
allerede er blevet formet. Brug i stedet Onbone Express A002-varmeren til
at genopvarme skinner og ortoser, som allerede er blevet formet.

Rengøring

Tag enhedens stik ud før rengøring. Tør enheden af med en fugtig klud.
Enheden rengøres med et universalvaskemiddel, sæbe eller fortyndet ethanol
(70 %). Undgå at bruge slibende rengøringsmidler. Fjern forsigtigt eventuelle
Onbone-rester med en mikroberklud eller en fugtig klud. Pas på ikke at ridse
kabinettets ader. Du kan om nødvendigt også rengøre enheden med mere
traditionelle antiseptiske servietter.

Fejlnding

Tag stikket ud, og kontakt sælgeren. Forsøg ikke selv at reparere enheden!

Garanti, service og bortskaelse

Enheden har en 1-årig garanti. Kontakt forhandleren, hvis der opstår
problemer i garantiperioden. Enheden kan bortskaffes som elektrisk affald i
henhold til de lokale bestemmelser.

Tekniske specikationer

Strømforsyning 230 V AC, 50 Hz
Udgangseffekt 1300 W
Vægt ca. 10 k g
Brugergrænseade: 2 knapper til temperaturindstilling (+ og -), 9 LED-

temperaturindikatorer.
Driftsforhold: Indendørs, temperaturområde 5 – 40 °C, og ved maksimum 2000

meter over havets overade. Maksimal relative fugtighed 80% (31 °C) - 50% (40
°C). Ikke-kondenserende.

Strømtilslutning: Jordet IEC-strømforsyningsstik (C14). Indvendig
beskyttelse: udskiftelig 8 AT (250 Vac) (slow-blow) sikring med glasrør, i både
faseleder og neutral leder. Overophedningsbeskyttelse med programmerbar
nulstilling (90 °C). Varmeisolering uden nulstilling (128 °C). Sikkerhedsklasse
I. Kapslingsklasse IP 21.

Produktet overholder følgende standarder:
EN 61010-1 og IEC 61010-2-010.

Het Onbone-verwarmingsapparaat is bedoeld voor Onbone-
producten. Het apparaat kan worden gebruikt voor het
verwarmen van platte Onbone-spalkproducten. Volg bij gebruik
van dit apparaat altijd de gebruiksaanwijzingen van de fabrikant.

Voor gebruik

• Plaats het apparaat op een stevig, vlak werkblad of tafel, zodat het apparaat
gemakkelijk ontkoppeld kan worden.

• Plaats het verwarmingsapparaat niet naast een kraan of gootsteen.
(Gevaar voor opspattend water!)

Gebruik van het Onbone-verwarmingsapparaat

1. Zet de aan/uit-schakelaar op ON.

2. Open het deksel, plaats het Onbone-product in het apparaat en sluit het
deksel. De verwarmingsfunctie wordt ingeschakeld zodra u het deksel
sluit.

3. Opwarmtijden bij verhitting in Onbone A001-verwarmingsapparaat:

• 1 mm Ribbon: 3 – 5 min.

• 2 mm och 2 mm Soft: 8 – 10 min.

• 4 mm: 15 – 20 min.

4. Zodra het materiaal zacht en vormbaar is, kan het op het lichaam van de
patiënt in de juiste anatomische vorm worden gebracht. Controleer eerst of
het materiaal niet te heet is.

5. Breng het product aan volgens de instructies.

Let op! Bij het openen van het deksel wordt het apparaat
automatisch uitgeschakeld. De verwarmingsfunctie wordt
opnieuw ingeschakeld zodra u het deksel weer sluit.

De temperatuur aanpassen

De temperatuur is standaard ingesteld op ca. 67 °C. Bij deze
opwarmtemperatuur brandt de middelste temperatuurindicator. Gebruik
de plus- en min-toetsen op het bedieningspaneel om de temperatuur naar
behoefte hoger of lager te zetten.

1. Aan/uit-lampje

2. Ver warmings indi cator

3. Te mp er at uu r re ge la ar ( - )

4. Indicatielampjes temperatuur (min. 61 °C, midenstand 67 °C, max. 73 °C)

5. Te mp erat uu rr eg el aa r ( + )

Controleer of het Onbone-product niet te heet is voor de
patiënt!

NL

1 2

3 4

5

Waarschuwingen

• Gebruik het apparaat niet als de voedingskabel of enig ander onderdeel
defect is.

• Ver va ng de a fne emba re voed ingska bels noo it do or a nde re, infe rie ure
kabels.

• Houd het apparaat niet nodeloos ingeschakeld als het niet wordt gebruikt.

• Gebruik dit Onbone-verwarmingsapparaat niet voor het opnieuw
verwarmen van spalken die reeds in vorm zijn gebracht.Voor het opnieuw
verwarmen van reeds in vorm gebrachte spalken en orthosen kunt u het
verwarmingsapparaat Onbone Express A002 gebruiken.

Reiniging

Tre k alvorens het appara at te reini gen eers t de st ekker u it het sto pco nta ct.
Vee g het a ppa raa t schoo n met e en vochtig e do ek. Gebruik v oor he t reinig en
allesreiniger, zeep of verdunde ethanol (70 vol.%). Gebruik geen schurende
schoonmaakmiddelen. Verwijder eventuele Onbone-restanten voorzichtig
met een microvezeldoekje of vochtige doek. Let erop geen krassen op
het apparaat te maken. Eventueel kunt u het apparaat ook met gewone
ontsmettingsdoekjes schoonmaken.

Problemen oplossen

Als het apparaat niet werkt of anderszins defect lijkt te zijn, trek dan de
stekker uit het stopcontact en neem contact op met uw Onbone-dealer.
Probeer niet het apparaat zelf te repareren!

Garantie, onderhoud en afdanking

Het apparaat heeft een garantie van 1 jaar. Neem voor garantieclaims contact
op met uw Onbone-dealer. Het apparaat kan worden afgedankt als elektrische
apparatuur in overeenstemming met de plaatselijke milieuwetgeving.

Technische specicaties

Voe di ng 230 V AC, 5 0 Hz
Ver mogen 130 0 W
Gewicht ca. 10 kg
Bedieningspaneel: 2 temperatuurinstellingstoetsen (+ en -),

9 temperatuurindicator-leds.
Gebruiksomstandigheden: binnen, temperatuurbereik 5-40 °C, op maximaal

2000 m boven zeeniveau, maximale relatieve luchtvochtigheid 80% (31˚C) - 50%
(40˚C). Niet condenserend .

Stroomaansluiting: Goed geaarde IEC-netstekker (C14). Interne beveiliging:
Ver va ngb are 8 AT (250 Va c) (trag e) gla sze ker ing, i n zowe l fa sen- a ls
nulleidingen. Resetbare oververhittingsbeveiliging (90 °C). Niet-resetbare
thermische beveiliging (128 °C). Veiligheidsklasse I.Waterdichtheidsklasse
IP21.

Dit product voldoet aan de volgende normen:
EN 61010-1 en IEC 61010-2-010.

FR

Le dispositif de chauffage Onbone doit être utilisé uniquement
avec des produits Onbone. Il permet notamment de chauffer des
attelles Onbone. N’utilisez

pas l’appareil en contre les instructions du fabricant.

Avant utilisation

• Placez le dispositif sur un plan de travail ou une table solide et stable an
que la déconnexion de l’appareil soit facile.

• Ne placez pas le dispositif à proximité d'un robinet ou d'un évier. (Risque
de projections d'eau ou d'éclaboussures!)

Utilisation du dispositif de chauage Onbone A001

1. Mettez le dispositif sous tension

2. Ouvrez le couvercle, placez le produit Onbone sur la partie chauffante et
fermez le couvercle. Le chauffage se déclenche lorsque vous fermez le
couvercle.

3. Te mp s d e c ha uf fa ge lo rs de l'ut il is at io n d u d is po si ti f d e c ha uf fa ge On bo ne
A001:

• ruban 1 mm: 3 à 5 min

• 2 mm et 2 mm mou: 8 à 10 min

• 4 mm: 15 à 20 min

4. Lorsque le produit est mou et malléable, il peut être moulé sur le patient.
Assurez-vous que le produit n'est pas trop chaud au toucher.

5. Appliquez le produit conformément aux instructions.

NB ! L'ouverture du couvercle entraîne la mise hors tension du

dispositif. Le chauage se déclenche à nouveau lorsque vous

fermez le couvercle.

Réglage de la température

Par défaut, la température est réglée sur 67°C. Cela correspond à la température
de chauffage lorsque le voyant central de température est allumé. Au besoin,
augmentez ou diminuez la température à l'aide des touches + et - situées sur le
panneau de commande.

1. Voy ant de mise sou s tensi on/hors ten sio n

2. Voy ant de cha uffag e

3. To uc he de ré gl ag e de la temp érat ur e (-)

4. Voy ant s de t emp éra ture (61°C m in., pos iti on moy enne 67°C , 73°Cmax.)

5. To uc he de ré gl age de l a te mp ér at ur e (+ )

Assurez-vous que le produit Onbone n'est pas trop chaud pour

le patient!

1 2

3 4

5

Avertissements

• N'utilisez pas le dispositif si son câble de raccordement ou tout autre
composant est défectueux.

• Ne remplacez pas les câbles d’alimentation détachables par des câbless
dont le calibre est incorrect.

• Ne laissez pas le dispositif sous tension si vous ne l'utilisez pas.

• N'utilisez pas ce dispositif de chauffage Onbone pour réchauffer des
attelles déjà moulées. Utilisez plutôt le dispositif de chauffage Onbone
Express A002 pour réchauffer des attelles et des orthèses déjà moulées.

Nettoyage

Ava nt de procé der au nettoyage, débra nchez le di spo sitif. Essuyez le disp ositi f
avec un chiffon humide. Nettoyez le dispositif à l'aide d'un détergent multi­usages, du savon ou de l'éthanol dilué (à 70 %). N'utilisez pas de nettoyants
abrasifs. Retirez avec précaution tous les résidus Onbone avec un chiffon
humide ou un chiffon en microbre. Veillez à ne pas rayer les surfaces de
l'armoire. Au besoin, vous pouvez également nettoyer le dispositif avec des
lingettes antiseptiques classiques.

Dépannage

Débranchez le dispositif et contactez votre revendeur. N'essayez pas de
réparer vous-même le dispositif!

Garantie, service après-vente et mise au rebut

Le dispositif est garanti 1an. En cas de problème lié à la garantie, merci
de contacter le revendeur. Vous pouvez jeter le dispositif avec les déchets
électriques, conformément aux réglementations locales.

Spécications techniques

Alimentation: 230 V CA, 50 Hz
Puissance de sortie: 1300W
Poids: 10kg environ
Interface utilisateur: 2 touches de réglage de la température (+ et -), 9 voyants à

DEL de température.
Conditions de fonctionnement: en intérieur, plage de température comprise

entre 5 et 40 °C et à une altitude maximale de 2000 m. au-dessus du niveau
de la mer, et humidité relative maximale 80% (31°C) - 50% (40°C). Sans
condensation., alimentation électrique: Connecteur d'alimentation CEI mis à
la terre (C14). Protection interne: fusible à tube de verre (à fusion lente) 8 AT (250
Vac) remplaçable, da ns les conducteurs de phase et neutres. Protection contre
les surchauffes réinitialisable et programmable (90°C). Protection thermique
non réinitialisable (128°C) Classe de sécurité I. Indice de protection IP 21.

Le produit est conforme aux normes suivantes:
EN 61010-1 et CEI 61010-2-010.

KO

우드캐스트 가열 장치는 우드캐스트 제품에만 사용하도록 되어 있습
니다. 부목과 같은 우드캐스트 제품을 가열하는 데 장치를 사용할 수
있습니다. 제조사의 설명서만을 꼭 따르십시오.

사용하기 전에

• 단단하고 잘 배열된 작업대 또는 테이블 위에 장치를 놓습니다.

• 장치를 단단하고 잘 배열된 작업대 또는 테이블위에 올려놓으면 장치의 연결장
치를 뺄 때 용이합니다.

• 수도꼭지나 개수대 옆에 장치를 두지 마십시오. (물이 튈 위험이 있음!)

Onbone A001 가열 장치 사용

1. 전원 스위치를 켭니다.

2. 뚜껑을 열고 우드캐스트 제품을 가열할 곳에 놓고 뚜껑을 닫습니다. 뚜껑을 닫았

으면 가열 스위치가 켜집니다.

3. Onbone A001 가열 장치를 사용하는 가열 시간:

• 1mm 리본: 3 – 5분

• 2mm 및 2 mm 소프트: 8 – 10분

• 4mm: 15 – 20분

4. 제품이 부드럽고 탄성이 있으면 환자에게 맞게 성형할 수 있습니다. 제품이 너무

뜨겁게 느껴지지 않게 하십시오.

5. 지시사항에 따라 제품을 맞춥니다.

주의! 뚜껑을 열면 장치가 꺼집니다. 뚜껑을 닫으면 다시 가열 스위치가 켜집니다.

온도 조절

기본 온도 설정은 약 67C이며, 이것은 중간 온도 표시기가 켜졌을 때 가열 온도입니
다. 제어판의 더하기 및 빼기 버튼을 사용하여 필요에 따라 온도를 낮추거나 올릴 수
있습니다.

1. 켜짐/꺼짐(On/Off) 표시등

2. 가열 표시등

3. 온도 조절 버튼 ( - )

4. 온도 표시등(최소 61°C , 중간 위치 67°C, 최대 7 3°C )

5. 온도 조절 버튼( + )

우드캐스트 제품이 환자에게 너무 뜨겁지 않게 하십시오!

경고

• 장치의 연결 케이블 또는 기타 구성 부품에 결함이 있는 경우 장치를 사용하지 마
십시오.

• 탈착 가능한 주 전선을 적절하지 않은 비슷한 선으로 대치하지 마십시오.

• 장치가 사용 중이 아닐 때 필요 없이 장치를 켜두지 마십시오.

• 이 우드캐스트 가열 장치를 사용하여 이미 성형된 부목을 다시 가열하지 마십시

오. 대신, Onbone Express A002 가열 장치를 사용하여 이미 성형된 부목 및 보조
기를 다시 가열하십시오.

1 2

3 4

5

세척

세척하기 전에 장치의 코드를 뽑으십시오. 젖은 천으로 장치를 닦습니다. 장치를 세
척하려면 다용도 세정제, 비누 또는 희석 에탄올(70vol-%)을 사용하십시오. 마모성
세제를 사용하지 마십시오. 초극세사 천이나 젖은 천으로 가볍게 우드캐스트 잔여물
을 제거합니다. 캐비닛 표면이 긁히지 않게 주의하십시오. 필요한 경우 더 일반 소독
물수건으로 장치를 세척할 수도 있습니다.

문제 해결

장치의 코드를 뽑고 판매 담당자에게 연락하십시오. 직접 장치를 수리하려고 하지
마십시오!

보증, 서비스 및 폐기

장치는 1년 보증됩니다. 보증 문제가 있을 경우 대리점에 문의하십시오. 장치는 지역
규정에 따라 전기 폐기물로 폐기될 수 있습니다.

기술 사양

전원 공급장치 230V AC, 50Hz
출력 전력 1300W
대략적인 무게 10 kg
사용자 인터페이스: 2개 온도 조절 버튼(+ 및 -), 9 개 LED 온도 표시기.

작동 조건: 실내, 온도 범위 5-40°C. 해발 2000m, 최대 습도 80 % (31 ˚C) – 50%
(40 ˚C). 8 0 % (31 ˚C) – 50% (40 ˚C).

전원 연결: 안전 접지 I EC 전원 공급장치 커넥터(C14). 내부 보호: 교체용 8 AT(지연
형) 유리 튜브 퓨즈 (상도체 및 중성선 모두에서). 프로그램 방식의 재설정 과열 방지
(90°C). 재설정 불가능한 열보호(128°C). 안전 등급 I . 엔클로저 등급 IP 21.

제품은 다음 표준을 준수합니다.
EN 61010-1 및 IEC 61010-2-0 10.

Grelna naprava Onbone je namenjena samo za uporabo z izdelki
Onbone. Naprava se lahko uporablja za segrevanje izdelkov

Onbone, ki služijo kot opornice. Ne uporabljajte naprave v

nasprotju s smernicami proizvajalca

Pred uporabo

• Napravo postavite na trdno, dobro poravnano delovno ploščo ali mizo, tako
da bo odklop naprave enostaven.

• Naprave ne postavljajte poleg vodovodnih pip ali pomivalnih korit.
(Nevarnost pršenja ali pljuskov vode!)

Uporaba grelne naprave Onbone A001

1. Napravo vključite (ON).

2. Povzdignite pokrov, postavite izdelek Onbone na grelno površino in
pokrov zaprite. Ko boste pokrov zaprli, se bo začel postopek segrevanja.

3. Časi trajanja segrevanja z uporabo grelne naprave Onbone A001:

• Tra k Ri bbon de beli ne 1 mm: 3 – 5 min.

• Izdelki debeline 2 mm in mehki izdelki Soft debeline 2 mm:
8 – 10 min.

• Izdelki debeline 4 mm: 15 – 20 min.

4. Ko izdelek postane mehak in raztegljiv, se ga lahko oblikuje tako, da se
prilega bolniku. Prepričajte se, da izdelek ni prevroč.

5. Izdelek namestite v skladu z navodili.

Opozorilo! Ko boste odprli pokrov, se bo naprava izklopila. Ko

boste pokrov zaprli, se bo postopek segrevanja znova začel.

Uravnavanje temperature

Prednastavljena temperatura znaša približno 67 °C, kar je grelna temperatura,
ko je prižgan srednji indikator za temperaturo. Za znižanje ali povišanje
temperature po potrebi uporabite gumba plus in minus.

1. Indikacijska lučka za vklop in izklop (On/Off)

2. Indikacijska lučka za segrevanje

3. Gumb za prilagoditev temperature ( – )

4. Indikacijske lučke za temperaturo (najnižja temperatura 61 °C, srednja
temperatura 67 °C, najvišja temperatura 73 °C)

5. Gumb za prilagoditev temperature ( + )

Vedno se prepričajte, da izdelek Onbone ni prevroč za bolnika!

Opozorila

• Naprave ne uporabljajte, če je povezovalni kabel ali katera koli druga
komponenta poškodovana.

• Snemljivih omrežnih napajalnih kablov ne zamenjajte z neustreznimi
kabli.

SL

1 2

3 4

5

• Ko naprava ni v uporabi, je ni treba imeti vklopljene po nepotrebnem.

• Grelne naprave Onbone ne uporabljajte za ponovno segrevanje opornic,
ki so že bile izoblikovane. Namesto te, za ponovno segrevanje opornic in
ortoz, ki so že bile izoblikovane, uporabite hitro grelno napravo Onbone
Express A002.

Čiščenje

Pred čiščenjem napravo izklopite. Napravo obrišite z vlažno krpo. Za čiščenje
uporabite detergent za splošno rabo, milo ali razredčen etanol (70 %). Ne
uporabljajte abrazivnih čistil. S krpo iz mikrovlaken ali vlažno krpo nežno
odstranite morebitne ostanke izdelka Onbone. Pazite, da ne opraskate površin
omarice. Če želite, lahko napravo očistite tudi z navadnimi antiseptičnimi
robčki.

Odpravljanje težav

Napravo izklopite in se obrnite na prodajalca. Naprave ne popravljajte sami!

Garancija, servis in odlaganje

Naprava ima 1-letno garancijo. V primeru morebitnih garancijskih vprašanj se
obrnite na prodajalca. Napravo lahko zavržete kot električni odpadek v skladu
z lokalnimi predpisi.

Tehnične specikacije

Napajanje 230 V AC, 50 Hz
Izhodna moč 1300 W
Teža pr i bl iž no 10 k g
Uporabniški vmesnik: 2 gumba za prilagoditev temperature (+ in -), 9

indikatorjev LED za temperaturo.

Delovni pogoji: v zaprtih prostorih, razpon temperature 5– 40 °. in največ 2000
m od nivoja morja in največja relativna vlažnost 80% (31 ˚C) - 50% (40 ˚C). Brez
kondenzacije.

Priključna moč: Varnostno ozemljen priključek IEC za napajanje (C14).
Notranja zaščita: zamenljiva steklena cevna varovalka 8 AT (250 Vac)
(s časov no zakasnitvijo) tako za fazni kot za nev tralni vodnik. Zaščita
pregrevanja programskega ponovnega postavljanja (90 °C). Toplotna zaščita,
ki ni ponovno nastavljiva (128 °C).
Var nostni razre d I. Razred zaščite IP 21.

Ta i zdele k je s kl aden z nasle dn jim i st an dardi:
EN 61010-1 in IEC 61010-2-010.

HR

Onbone uređaj za zagrijavanje predviđen je za upotrebu s
Onbone proizvodima. Uređaj se može koristiti za zagrijavanje
Onbone proizvoda sličnih udlagama. Nemojte koristiti uređaj u
suprotnosti s uputama proizvođača.

Prije upotrebe

• Postavite uređaj na čvrstu, dobro poravnatu radnu ploču ili stol, tako da
isključivanje uređaja bude jednostavno.

• Uređaj nemojte staviti pored slavine ili sudopera. (Opasnost od
prskanja vode!)

Upotreba uređaja za zagrijavanje Onbone A001

1. Uključite napajanje.

2. Podignite poklopac, postavite Onbone proizvod na područje za zagrijavanje i
spustite poklopac. Grijanje će se uključiti nakon spuštanja poklopca.

3. Vrijeme zagrijavanja pomoću uređaja za zagrijavanje Onbone A001:

• traka od 1 mm: 3 – 5 min

• 2 mm i 2 mm Soft: 8 – 10 min

• 4 mm: 15 – 20 min

4. Kada proizvod postane mekan i rastezljiv, spreman je za aplikaciju i
prilagodbu prema pacijentu. Pazite da proizvod ne bude prevruć.

5. Postavite proizvod u skladu s uputama.

Zapamtite! Uređaj će se isključiti ako podignete poklopac.
Grijanje će se ponovno uključiti kada spustite poklopac.

Podešavanje temperature

Zadana postavka temperature je 67 °C, što odgovara temperaturi zagrijavanja
kada je uključen srednji indikator temperature. Temperaturu po potrebi
možete povećati ili smanjiti sa pritiskom na plus i minus oznake na
upravljačkoj ploči.

1. Signalno svjetlo uključenosti/isključenosti

2. Signalno svjetlo zagrijavanja

3. Gumb za podešavanje temperature ( - )

4. Signalna svjetla temperature (minimalno 61 °C, srednji položaj 67 °C,
maksimalno 73 °C)

5. Gumb za podešavanje temperature ( + )

Pazite da Onbone proizvod ne bude prevruć za pacijenta!

Upozorenja

• Ne koristite uređaj ako je neispravan priključni kabel ili bilo koji drugi dio.

• Ne zamjenjujte odvojive naponske žice za napajanje zbog neodgovarajućih
nazivnih snaga kabela.

• Kada ga ne koristite, uređaj ne držite u uključenom stanju bez potrebe.

1 2

3 4

5

• Ovaj Onbone uređaj za zagrijavanje ne koristite za ponovno zagrijavanje
udlaga koje su već oblikovane. Umjesto toga, za ponovno zagrijavanje
već oblikovanih udlaga i ortoza, koristite uređaj za zagrijavanje Onbone
Express A002.

Čišćenje

Prije čišćenja, uređaj odvojite od izvora napajanja. Prebrišite uređaj vlažnom
krpom. Pri čišćenju uređaja koristite sredstvo za čišćenje opće namjene,
sapun ili razrijeđeni etanol (70 %). Ne koristite agresivna sredstva za čišćenje.
Ostatke s Onbone proizvoda uklonite oprezno krpom od mikrovlakana ili
vlažnom krpom. Pazite da ne ogrebete površine kućišta. Po potrebi uređaj
možete očistiti antiseptičkim krpama.

Rješavanje problema

Odvojite uređaj od izvora napajanja i obratite se lokalnom distributeru.
Nemojte sami pokušati popraviti uređaj!

Jamstvo, servis i zbrinjavanje

Uređaj je obuhvaćen jednogodišnjim jamstvom. U slučaju problema koji su
obuhvaćeni jamstvom, obratite se lokalnom distributeru. Uređaj se može
zbrinuti kao električni otpad sukladno lokalnim propisima.

Tehnički podaci

Izvor napajanja 230 V AC, 50 Hz
Izlazna snaga 1300 W
Približna težina 10 kg
Korisničko sučelje: dva gumba za podešavanje temperature (+ i -), 9 LED

indikatora temperature.

Radni uvjeti: u zatvorenim prostorima raspon temperature 5 –40 °C, 2000 m
od razine mora i maksimalna relativna vlažnost 80% (31 ˚C) - 50% (40 ˚C). Bez
kondenzacije.

Električni priključak: IEC priključak napajanja sa zaštitnim uzemljenjem
(C14). Unutarnja zaštita: zamjenski cijevni, stakleni (tromi) osigurač od 8
AT u faznom i neutralnom vodiču. Zaštita od pregrijavanja koja se može
programirati i ponovno aktivirati (90 °C). Toplinska zaštita koja se ne može
ponovno aktivirati (128 °C). Sigurnosni razred I. Razred mehaničke zaštite
kućišta IP 21.

Proizvod je skladan sa sljedećim standardima:
EN 61010-1 i IEC 61010-2-010.

ES

El calentador Onbone se puede utilizar únicamente con los
productos Onbone. El calentador se puede utilizar para calentar
productos Onbone tipo tablilla. No use el dispositivo en contra las
instrucciones del fabricante.

Antes de su uso:

• Coloque el calentador sobre una encimera o mesa sólida y bien alineada, de
modo que la desconexión del dispositivo sea fácil.

• No coloque el calentador cerca de un grifo o fregadero (peligro de
salpicaduras de agua).

Uso del calentador Onbone A001

1. Encienda el calentador (ON)..

2. Abra la tapa, coloque el producto Onbone en la zona de calentamiento y
cierre la tapa. El calentador se enciende después de cerrar la tapa.

3. Tiempos de calentamiento del calentador Onbone A001:

• 1 mm Ribbon: De 3 a 5 minutos

• 2 mm and 2 mm Soft: De 8 a 10 minutos

• 4 mm: De 15 a 20 minutos

4. Cuando el producto esté blando y sea moldeable, está listo para moldearse
en el paciente. Compruebe que el producto no está demasiado caliente.

5. Ajuste el producto según las instrucciones.

Nota El calentador se apagará si abre la tapa. El calentador se

enciende de nuevo después de cerrar la tapa.

Ajuste de la temperatura

La temperatura predeterminada es en torno a 67 °C, que es la temperatura de
calentamiento cuando el indicador de la temperatura media está encendido.
Utilice los botones de más y menos en el panel de control para subir o bajar la
temperatura según sea necesario.

1. Luz indicadora de encendido/apagado (on/off)

2. Luz indicadora de calentamiento

3. Botón de ajuste de temperatura (-)

4. Luces indicadoras de temperatura (mínima 61 °C, media 67 °C y máxima
73 °C)

5. Botón de ajuste de temperatura (+)

Asegúrese de que el producto Onbone no está demasiado

caliente para el paciente.

Advertencias

• No utilice el calentador si está conectado a un cable u otro elemento
defectuoso.

1 2

3 4

5

• No reemplace los cables de suministro de red desmontables por cables con
una clasicación inadecuada.

• No mantenga el calentador enchufado innecesariamente cuando no se
está utilizando.

• No utilice este calentador Onbone para volver a calentar tablillas que ya se
han moldeado. En su lugar, utilice el calentador Onbone Express A002 para
volver a calentar tablillas y ortesis que ya se han moldeado.

Limpieza

Desenchufe el calentador antes de limpiarlo. Límpielo con un paño húmedo.
Para limpiar el calentador utilice un detergente de uso general, jabón o etanol
diluido (al 70% en volumen). No utilice productos abrasivos. Elimine los
residuos suavemente con un paño de microbra o un paño húmedo. Tenga
cuidado de no rayar las supercies de la cámara.

Si es necesario, también puede limpiar el calentador con toallitas
desinfectantes normales.

Solución de problemas

Desenchufe el calentador y póngase en contacto con su representante de
ventas. No intente reparar el calentador.

Garantía, servicio técnico y eliminación

El calentador tiene una garantía de 1 año. Póngase en contacto con el
minorista si tiene algún problema con la garantía. El calentador se puede
eliminar como residuo eléctrico según las normativas locales.

Especicaciones técnicas

Fuente de alimentación 230V CA, 50 Hz
Potencia de salida 1300 W
Peso aproximado de 10 kg
Interfaz del usuario: Dos botones de ajuste de temperatura (+ y -), 9 indicadores

de temperatura LED.
Condiciones de funcionamiento: interior, intervalo de temperatura de 5 a

40°C y a un máximo de 2000m sobre el nivel del mar, y una humedad relativa
máxima del 80% (31°C) - 50% (40°C). Sin condensación.

Conexión de alimentación: Conector de fuente de alimentación a tierra según
la norma de seguridad IEC (C14).

Protección interna: fusible de tubo de vidrio reemplazable 8 AT (250 Vac)
(lento), en conductores de fase y neutro.

Reinicio programático de la protección contra sobrecalentamiento (90 °C).
Protección térmica no reinicializable (128 °C)
Clase de seguridad I.
Clase de protección IP 21.

El producto cumple con las siguientes normas:
EN 61010-1 e IEC 61010-2-010.

L134.02-4.11.2016

Val mis taja | Ma nufactu rer | Fa bbricante | He rste ller | Til lverka re  |  P rodu sent  |
Producent | Fabrikant | Fabricant | 제조업체 | Proizvajalec | Proizvođač:

Onbone Oy, Arkadiankatu 4 — 6, FI-00100 Helsinki, Finland

www.onbone.com
