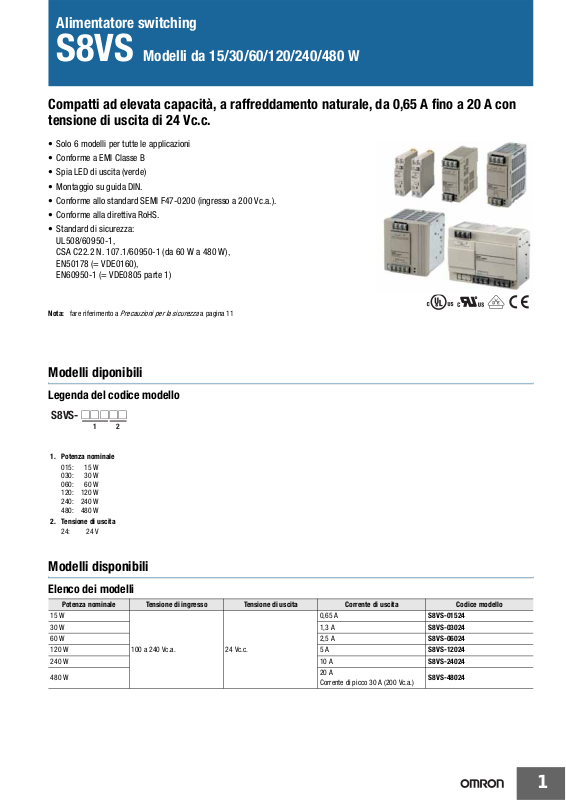

Alimentatore switching
S8VS Modelli da 15/30/60/120/240/480 W
Compatti ad elevata capacità, a raffreddamento naturale, da 0,65 A fino a 20 A con
tensione di uscita di 24 Vc.c.
• Solo 6 modelli per tutte le applicazioni
• Conforme a EMI Classe B
• Spia LED di uscita (verde)
• Montaggio su guida DIN.
• Conforme allo standard SEMI F47-0200 (ingresso a 200 Vc.a.).
• Conforme alla direttiva RoHS.
• Standard di sicurezza:
UL508/60950-1,
CSA C22.2 N. 107.1/60950-1 (da 60 W a 480 W),
EN50178 (= VDE0160),
EN60950-1 (= VDE0805 parte 1)
Nota: fare riferimento a
Precauzioni per la sicurezza
Modelli diponibili
Legenda del codice modello
S8VS- @@@@@
12
1. Potenza nominale
015: 15 W
030: 30 W
060: 60 W
120: 120 W
240: 240 W
480: 480 W
2. Tensione di uscita
24: 24 V
Modelli disponibili
a pagina 11
Elenco dei modelli
Potenza nominale Tensione di ingresso Tensione di uscita Corrente di uscita Codice modello
15 W
30 W 1,3 A S8VS-03024
60 W 2,5 A S8VS-06024
120 W 5 A S8VS-12024
240 W 10 A S8VS-24024
480 W
100 a 240 Vc.a. 24 Vc.c.
0,65 A S8VS-01524
20 A
Corrente di picco 30 A (200 Vc.a.)
S8VS-48024
1
1
S8VS
Caratteristiche
Valori nominali/caratteristiche
Descrizione
Efficienza (tipica) 77% min. 80% min. 78% min.
Tensione *1 100… 240 Vc.a. (85… 264 Vc.a.)
Frequenza *1 50/60 Hz (47… 450 Hz)
Corrente
Ingresso
Uscita
Funzioni
ausiliarie
Altro
*1) Non utilizzare l'uscita dell'inverter per l'alimentatore. Sono disponibili inverter con una frequenza di uscita di 50/60 Hz, ma l'aumento della temperatura interna
dell'alimentatore potrebbe provocare scintille o bruciature.
*2) Per ulteriori dettagli, fare riferimento a
*3) Se si ruota il regolatore della tensione di uscita (V. ADJ), la tensione aumenta di più del +15% del relativo campo di regolazione. Per regolare la tensione di uscita, occorre
confermare la tensione di uscita effettiva dall'alimentatore e verificare che il carico non sia danneggiato.
Fattore di potenza --Emissioni delle correnti armoniche Conforme a EN61000-3-2
Corrente
di dispersione
Corrente di
spunto *2
Campo di regolazione tensione *3 −10… 15% (con regolatore di tensione (V ADJ))
Ondulazione 2,0% (p-p) max. (alla tensione ingresso/uscita nominale)
Stabilità verso la linea 0,5% max. (ingresso a 85… 264 Vc.a., carico pari al 100%)
Stabilità verso il carico
(tensione nominale d'ingresso)
Stabilità verso la temperatura 0,05%/°C max.
Tempo di avvio *2
Tempo di mantenimento *2 20 ms min. (alla tensione ingresso/uscita nominale)
Protezione da sovraccarico *2
Protezione da sovratensione *2 Sì (diodo zener) *4 Sì *5 Sì
Spia di allarme sottotensione Sì (colore: rosso) No
Funzionamento in parallelo No
Funzionamento in serie Sì per 2 alimentatori max. (con diodo esterno)
Temperatura operativa Fare riferimento alla curva di riduzione in
Temperatura di stoccaggio −25... 65°C
Umidità operativa 25... 85% (Umidità di stoccaggio: 25... 90%)
Rigidità dielettrica
Resistenza di isolamento 100 MΩ min. (tra tutte le uscite e gli ingressi/terminali PE) a 500 Vc.c.
Resistenza alle vibrazioni
Resistenza agli urti
Spia di funzionamento Sì (colore: verde)
EMI
EMS Conforme ai livelli di elevata severità EN61204-3
Standard approvati
SEMI F47-0200 (ingresso 200 Vc.a.)
MTBF *7 > 500.000 h > 250.000 h
Peso 160 g max. 180 g max. 330 g max.
Potenza
nominale
Ingresso 100 V 0,45 A max. 0,9 A max. 1,7 A max.
Ingresso 200 V 0,25 A max. 0,6 A max. 1,0 A max.
Ingresso 100 V 0,5 mA max.
Ingresso 200 V 1,0 mA max.
Ingresso 100 V 25 A max. (per avvio a freddo a 25°C)
Ingresso 200 V 50 A max. (per avvio a freddo a 25°C)
2,0% max. (5 V), 1,5% max. (12 V, 24 V),
(con ingresso nominale, carico da 0 a 100%)
100 ms max.
(alla tensione ingresso/uscita
nominale)
105... 160% della corrente nominale
di carico, caduta di tensione, reset
automatico
3,0 kVc.a. per 1 min. (tra tutti gli ingressi e le uscite, corrente di rilevamento: 20 mA)
2,0 kVc.a. per 1 min. (tra tutti gli ingressi e i terminali PE, corrente di rilevamento: 20 mA)
1,0 kVc.a. per 1 min. (tra tutte le uscite e i terminali PE, corrente di rilevamento: 20 mA)
500 Vc.a. per 1 min. (tra tutte le uscite e le uscite di allarme; corrente di rilevamento: 20 mA) (solo per 60 W)
10… 55 Hz, ampiezza singola pari a 0,375 mm per 2 h in ciascuna delle direzioni X, Y e Z
10... 150 Hz, ampiezza singola pari a 0,35 mm (5 G max.) per 80 min in ciascuna delle direzioni X, Y e Z
(solo per 60 W)
150 m/s2, 3 volte in ciascuna delle direzioni ±X, ±Y e ±Z
Emissioni
condotte
Emissioni
irradiate
Curve caratteristiche
Conforme a EN61204-3 EN55011 classe B e di classe A FCC
Conforme a EN61204-3 EN55011 classe B
UL: UL508 (listato; classe 2: Per UL1310), UL60950-1, UL1604 (Classe I/
Divisione 2)
cUL: CSA C22.2 No.14 (Classe 2), N.60950-1, N.213 (Classe I/Divisione 2)
cUL: CSA C22.2 No.14 (Classe 2), N.60950-1, N.213 (Classe I/Divisione 2)
EN/VDE: EN50178 (=VDE0160), EN60950-1 (SELV) (=VDE0805 parte 1)
In base allo standard VDE0106/P100, IP20 (ad eccezione della morsettiera)
a pagina 7.
15 W 30 W 60 W
1,5% max. (con ingresso nominale,
carico da 0 a 100%)
1.000 ms max. (alla tensione ingresso/uscita nominale)
105... 160% della corrente nominale di carico, caduta di tensione,
funzionamento intermittente, reset automatico
Curve caratteristiche
. (senza formazione di ghiaccio o condensa).
Conforme a EN61204-3 EN55011
Gruppo 1 classe B e di classe A FCC
Conforme a EN61204-3 EN55011
gruppo 1 classe B
UL per modelli standard: UL508
(Listato; Classe 2:Per UL1310),
UL60950-1
cUL: CSA C22.2 N.107,1(Classe 2:
Per CSA C22.2 N. 223)
cUR: CSA N.60950-1
EN/VDE: EN50178 (= VDE0160),
EN60950-1
(SELV) (= VDE0805 parte 1)
In base allo standard VDE 0106/P100,
IP20 (ad eccezione della morsettiera)
2
S8VS
Descrizione Potenza nominale 120 W 240 W 480 W
Efficienza (tipica) 80% min. 83% min.
Tensione *1 100… 240 Vc.a. (85… 264 Vc.a.)
Frequenza *1 50/60 Hz (47... 63 Hz)
Corrente
Ingresso
Uscita
Funzioni
ausiliarie
Altro
*4) La protezione da sovratensione del modello S8VS-01524 utilizza un diodo zener. In caso di distruzione del circuito di feedback interno per qualunque motivo, è possibile
che il carico venga distrutto dalla tensione di uscita stabilizzata (approssimativamente 140… 190% della tensione nominale di uscita).
*5) Per ripristinare la protezione, disattivare l'alimentazione per almeno 3 minuti, quindi riattivarla.
*6) Per rispettare il livello di emissioni, applicare un anello di ferrite intorno ai cavi (modelli SEIWA E04SR301334 o equivalenti).
*7) MTBF significa Mean Time Between Failures (Tempo medio tra i guasti) e viene calcolato facendo riferimento alla probabilità di guasti fortuiti degli apparecchi,
dei quali indica l'affidabilità.
Fattore di potenza 0,95 min.
Emissioni delle correnti armoniche Conforme a EN61000-3-2
Corrente di
dispersione
Corrente di spunto *2
Campo di regolazione tensione *3 −10… 15% (con regolatore di tensione (V ADJ)) (garantito)
Ondulazione 2,0% (p-p) max. (alla tensione ingresso/uscita nominale)
Stabilità verso la linea 0,5% max. (ingresso a 85… 264 Vc.a., carico pari al 100%)
Stabilità verso il carico
(tensione nominale d'ingresso)
Stabilità verso la temperatura 0,05%/°C max.
Tempo di avvio *2 1.000 ms max. (alla tensione ingresso/uscita nominale)
Tempo di mantenimento *2 20 ms min. (alla tensione ingresso/uscita nominale)
Protezione da sovraccarico *2
Protezione da sovratensione *2 Sì
Funzionamento in parallelo No
Funzionamento in serie Sì per 2 alimentatori max. (con diodo esterno)
Temperatura operativa Fare riferimento alla curva di riduzione in
Temperatura di stoccaggio −25... 65°C
Umidità operativa 25... 85% (Umidità di stoccaggio: 25... 90%)
Rigidità dielettrica
Resistenza di isolamento 100 MΩ min. (tra tutte le uscite/uscite di allarme e tutti gli ingressi/terminali PE) a 500 Vc.c.
Resistenza alle vibrazioni
Resistenza agli urti
Spia di funzionamento Sì (colore: verde)
EMI
EMS Conforme ai livelli di elevata severità EN61204-3
Standard approvati
SEMI F47-0200 (ingresso 200 Vc.a.)
MTBF *7 >250.000 h
Peso 550 g max. 1.150 g max. 1.700 g max.
Ingresso 100 V 1,9 A max. 3,8 A max. 7,4 A max.
Ingresso 200 V 1,1 A max. 2,0 A max. 3,9 A max.
Ingresso 100 V 0,5 mA max.
Ingresso 200 V 1,0 mA max.
Ingresso 100 V 25 A max. (per avvio a freddo a 25°C)
Ingresso 200 V 50 A max. (per avvio a freddo a 25°C)
1,5% max. (con ingresso nominale, carico da 0 a 100%)
Emissioni
condotte
Emissioni
irradiate
105... 160% della corrente nominale
di carico, caduta di tensione,
funzionamento intermittente,
reset automatico
3,0 kVc.a. per 1 min. (tra tutti gli ingressi e le uscite/uscite di allarme, corrente di rilevamento: 20 mA)
2,0 kVc.a. per 1 min. (tra tutti gli ingressi e i terminali PE, corrente di rilevamento: 20 mA)
1,0 kVc.a. per 1 min. (tra tutte le uscite/uscite di allarme e i terminali PE; corrente di rilevamento: 240 W, 20 mA/
480 W, 30 mA)
500 Vc.a. per 1 min. (tra tutte le uscite e le uscite di allarme, corrente di rilevamento: 20 mA)
10… 55 Hz, ampiezza singola pari a 0,375 mm per 2 h in ciascuna delle direzioni X, Y e Z
10... 150 Hz, ampiezza singola pari a 0,35 mm (5 G max.) per 80 min in ciascuna delle direzioni X, Y e Z
(solo per 240 W)
10... 150 Hz, ampiezza singola pari a 0,35 mm (3 G max.) per 80 min in ciascuna delle direzioni X, Y e Z
(solo per 480 W)
150 m/s2, 3 volte in ciascuna delle direzioni ±X, ±Y e ±Z
Conforme a EN61204-3 EN55011 gruppo 1 classe B e
di classe A FCC
Conforme a EN61204-3 EN55011 gruppo 1 classe B
UL: UL508 (Listato), UL60950-1
cUL: CSA C22.2 N. 107.1
UL: UL508 (Listato), UL60950-1
cUR: CSA N. 60950-1
EN/VDE: EN50178 (= VDE0160), EN60950-1 (SELV) (= VDE0805 parte 1)
In base allo standard VDE0106/P100, IP20 (ad eccezione della morsettiera)
105... 160% della corrente di carico nominale, caduta di tensione,
reset automatico
Curve caratteristiche
. (senza formazione di ghiaccio o condensa).
Conforme a EN61204-3 EN55011
classe A e di classe A FCC
Conforme a EN61204-3 EN55011
classe B *6
Conforme a EN61204-3 EN55011
classe A
Conforme a EN61204-3 EN55011
classe B *6
UL: UL508 (Listato), UL60950-1
cUL: CSA C22.2 N. 107.1
UL: UL508 (Listato), UL60950-1
cUR: CSA N. 60950-1
EN/VDE: EN50178 (= VDE0160),
EN60950-1 (SELV) (= VDE0805 parte 1)
In base allo standard VDE0106/P100,
IP20 (ad eccezione della morsettiera)
3
3
Collegamenti
Schemi a blocchi
S8VS-01524 (15 W)
INGRESSO
CA (L)
CA (N)
Fusibile
2,5 A
Filtro
antidisturbo
Circuito di
protezione dalle
correnti di spunto
Circuito di
rilevamento
sovracorrenti
Raddrizzatore/
Livellatore
Circuito di
controllo
Fotoaccoppiatore
Raddrizzatore/
Livellatore
Circuito di
rilevamento tensione
Spia caduta
di tensione
Protezione da
sovratensioni
S8VS
+V
USCITA CC
-V
S8VS-03024 (30 W)
Fusibile 3,15 A
CA (L)
INGRESSO
CA (N)
S8VS-06024 (60 W)
Fusibile 3,15 A
CA (L)
INGRESSO
CA (N)
S8VS-12024 (120 W)
Fusibile 3,5 A
CA (L)
INGRESSO
CA (N)
Circuito di
protezione
dalle correnti
di spunto
Filtro
antidisturbo
Filtro
antidisturbo
Filtro
antidisturbo
Circuito di
protezione dalle
correnti di spunto
Circuito di
protezione dalle
correnti di spunto
Raddrizzatore
Raddrizzatore/
Livellatore
Circuito
di controllo
Circuito
di controllo
Fotoaccoppiatore
Raddrizzatore/
Livellatore
Fotoaccoppiatore
Soppressione
correnti
armoniche
Raddrizzatore/Livellatore
Circuito di
sovracorrente
Livellatore
Circuito
rilevamento
corrente
Circuito di
rilevamento tensione
Circuito di
rilevamento sovratensione
Raddrizzatore/Livellatore
Circuito di
sovracorrente
Circuito di
rilevamento tensione
Circuito di
rilevamento sovratensione
Raddrizzatore/Livellatore
Spia caduta
di tensione
Circuito
di rilevamento
corrente
+V
USCITA CC
-V
+V
USCITA CC
-V
+V
USCITA CC
-V
4
Circuito di
sovracorrente
Circuito
di controllo
Fotoaccoppiatore
Circuito di
rilevamento tensione
Circuito di rilevamento
sovratensione
