2Kapcsolóüzemű tápegység S8VM
Műszaki adatok
■ Jellemzők
Jellemző
Hatásfok5 V-os típusokmin. 75%min. 75%min. 80%min. 81%min. 81%
Bemenet Feszültség (lásd az 1. megjegyzést)100–240 V AC (85–264 V AC)
Kimenet Feszültségbeállítási tartomány
További
funkciók
EgyébMűködési környezeti hőmérséklet
Megjegyzés: 1.
Frekvencia (lásd az 1. megjegyzést)50/60 Hz (47–63 Hz)
Áramerősség100 V bemenetmax. 0,5 Amax. 0,9 Amax. 0,8 Amax. 1,4 Amax. 2,0 A
Teljesítménytényező 100 V bemenet---min. 0,98
Harmonikusáram-kibocsátás---Megfelel az EN 61000-3-2 szabványnak
Szivárgási áram100 V bemenetmax. 0,4 mA (névleges kimenetnél)
Bekapcsolási túláram
(lásd a 2. megjegyzést)
(lásd a 3. megjegyzést)
Feszültségingadozásmax. 3,2% (p-p) (5 V),
Bemenetváltozás hatásamax. 0,4% (85–264 V AC bemenetnél, 100%-os terhelés)
Terhelésváltozás hatása
(névleges bemeneti feszültség)
Hőmérsékletváltozás hatásamax. 0,02%/°C
Indítási idő (lásd a 2. megjegyzést)max. 1100 ms (névleges bemeneti/kimeneti
Tárolási idő (lásd a 2. megjegyzést)jellemzően 20 ms (min. 15 ms) (névleges bemeneti/kimeneti feszültségnél)
Túláramvédelem
(lásd a 2. megjegyzést)
Túlfeszültség-védelem
(lásd a 2. megjegyzést)
Feszültségcsökkenés riasztásának jelzése Igen (színe: sárga (DC LOW1), piros (DC LOW2)) (csak az S8VM-@@@24A@/P@ típusoknál)
Feszültségcsökkenés riasztásának kimenete
Soros működésIgen
Párhuzamos működésNincs
Távoli érzékelés funkcióNincsIgen
Tárolási hőmérséklet −25 és 65°C között
Működési környezeti páratartalom30–85% (Tárolási páratartalom: 25–90%)
Átütési szilárdság3,0 kV AC 1 percig (az összes bemenet és kimenet között; tesztelő áramerősség: 20 mA)
Szigetelési ellenállásMin. 100 MΩ (az összes kimenet és az összes bemenet, illetve PE/PG csatlakozó között) 500 V DC feszültségen
Rezgésállóság10–55 Hz 0,375 mm egyszeres amplitúdó esetén, 2 órán át X, Y és Z irányban
Ütésállóság
KimenetjelzőIgen (színe: zöld)
Elektromágneses
interferencia
Elektromágneses árnyékolás Megfelel az EN61204-3 szabvány szigorú követelményszintjeinek
Engedélyezések
(lásd a 7. megjegyzést)
Tömeg (lásd a 8. megjegyzést)max. 180 gmax. 220 gmax. 290 gmax. 460 gmax. 530 g
Frekvenciaváltó kimenetét ne használja a tápegységhez. A frekvenciaváltók képesek 50/60 Hz kimeneti frekvenciát szolgáltatni,
de a tápegység belső hőmérsékletének emelkedése tüzet vagy égést okozhat.
2. További tudnivalók: Mérési adatok a 7. és a 8. oldalon.
Ha a V. ADJ finombeállító el van fordítva, a feszültség a feszültségbeállítási tartomány +20% -át meghaladó mértékben növekszik.
3.
A kimeneti feszültség beállításakor ellenőrizze a tápegység tényleges kimeneti feszültségét és a terhelés sértetlenségét.
4. A védelem alapállapotba állításához kapcsolja ki legalább három percre a tápegységet, majd kapcsolja be újra.
5.
Elvezetett kibocsátás: A zajszintet a kábelezési módszer és hasonló tényezők befolyásolják. A termék megfelel a Class B besorolásnak,
ha alumínium lemezt helyeztek a termék alá. A 15 wattos típusoknál a zaj csökkentése érdekében helyezzen szűrőt (ZCAT2436-1330, TDK:
legalább 50
6.
Kisugárzott kibocsátás: A zajszintet a kábelezési módszer és hasonló tényezők befolyásolják. A termék megfelel a Class B besorolásnak,
ha alumínium lemezt helyeztek a termék alá. A 150 wattos típusoknál a zaj csökkentése érdekében helyezzen szűrőt
(ZCAT2017-0930, TDK: legalább 35 Ω [50–500 MHz] vagy ezzel egyenértékű) a bemeneti vezetékre.
A 150 wattos típusoknál az UL1604 (Class I/Division 2) és a CSA C22.2 No. 213 (Class I/Division 2) tanúsítvány beszerzése folyamatban van.
7.
Az S8VM-15024@@ típusok kialakítása azonban olyan, hogy megfelel a legfeljebb 6,3 A névleges kimeneti áramerősségnek.
8. A megadott értékek a homloklapra szerelhető, nyitott keretes típusokra vonatkoznak.
200 V bemenetmax. 0,25 Amax. 0,45 Amax. 0,4 Amax. 0,7 Amax. 1,0 A
200 V bemenet---min. 0,94
200 V bemenetmax. 0,75 mA (névleges kimenetnél)
100 V bemenetmax. 17,5 A (25°C-on történő hidegindításnál)
200 V bemenetmax. 35 A (25°C-on történő hidegindításnál)
Elvezetett kibocsátás
Kisugárzott kibocsátás
Ω
[50–500 MHz] vagy ezzel egyenértékű) a kimeneti vezetékre
15 W30 W50 W100 W150 W
−20% és 20% között (a V. ADJ finombeállító használatával) (S8VM-@@@24A@/P@: −10% és 20% között)
Lásd a Mérési adatok című szakaszban található terheléscsökkenési görbét. (jegesedés és lecsapódás nélkül) (lásd a 2. megjegyzést)
2,0 kV AC 1 percig (az összes bemenet és PE/FG csatlakozó között; tesztelő áramerősség: 20 mA)
500 V AC 1 percig (az összes kimenet és PE/FG csatlakozó között; tesztelő áramerősség: 100 mA)
500 V AC 1 percig (az összes kimenet (az érzékelő kimeneti csatlakozók kivételével) és az érzékelő csatlakozó között; tesztelő
áramerősség: 20 mA) (csak az S8VM-@@@24A@/P@ típusoknál)
150 m/s2, háromszor mind a ±X, a ±Y és a ±Z tengelyek irányába
Megfelel az EN61204-3 EN55011 Class B szabványnak és az FCC Class B követelményeinek (lásd az 5. megjegyzést)
Megfelel az EN61204-3 EN55011 Class B szabványnak (lásd a 6. megjegyzést)
UL: UL508 (besorolás), UL60950-1, UL1604 (Class I/Division 2)
CSA: cUL: C22.2 No.14, cUR: No. 60950-1, No.213 (Class I/Division 2)
EN: EN50178, EN60950-1
SELV (EN60950-1)
A VDE0160/P100 szabvány szerint
3DC kimeneti csatlakozók (-V), (+V)Kapcsolja a terhelési
4Kimenetjelző (DC ON: zöld)Világít (zölden),
Kimeneti feszültség finombeállítása (V. ADJ)
5
Feszültségcsökkenés riasztásának 1.
6
jelzője
(DC LOW1: sárga) (lásd a 3. megjegyzést)
7Feszültségcsökkenés riasztásának 2. jelzője
(DC LOW2: piros) (lásd a 3. megjegyzést)
8Feszültségcsökkenés riasztásának 1.
kimeneti csatlakozója:
(DC LOW1) (lásd a 4. megjegyzést)
9Feszültségcsökkenés riasztásának 2.
kimeneti csatlakozója:
(DC LOW2) (lásd a 4. megjegyzést)
10Feszültségcsökkenés riasztási kimeneteinek
közös pontja
(lásd a 4. megjegyzést)
11Távoli érzékelés csatlakozója
(lásd az 5. megjegyzést)
12Rövidzár alkatrészek
(lásd az 5. megjegyzést)
Megjegyzés: 1. A biztosíték az (L) oldalon található.
A felhasználó NEM cserélheti.
2.
A védőföldelés csatlakozópontja a panel rögzítőfurata,
lásd az alábbi ábrán.(A biztonsági szabványokban előírt
védőföldelési csatlakozást kell használni.
Csatlakoztassa megfelelően a földkábelt
(csak az S8VMM3 (mélység: legfeljebb 8 mm)/földkábel: A WG 18
Földelés
3.
Csak az S8VM-
4.
Csak az S8VM-05024A@/P@, S8VM-10024A@/P@,
S8VM-15024A@/P@ típusoknál. A feszültségcsökkenés
érzékelésének kimenetéhez a csatlakozó burkolata
és érintkezője is rendelkezésre áll. T
XH csatlakozó előkészítése
óvintézkedések című részben.
5.
Ha nem használja a távoli érzékelés funkciót,
a rövidzárat hagyja eredeti állapotában.
6.A@
típusok: Közös csatlakozó (emitter)
P@ típusok: Közös csatlakozó (kollektor)
@@@@@
@@@
ezekhez az érintkezőkhöz.
(lásd az 1. megjegyzést)
Kapcsolja a földvezetéket ehhez
a csatlakozóhoz.
(lásd a 2. megjegyzést)
vezetékeket ezekhez
az érintkezőkhöz.
amikor az egyenáramú (DC)
kimenet be van kapcsolva.
A feszültség finombeállítására
szolgál.
Világít, amikor az egység
a kimeneti feszültség átmeneti
csökkenését érzékeli.
Az állapot változatlan marad.
Világít, amikor a kimeneti
feszültség kb. 20 V vagy kisebb
értékre csökken.
A kimenet aktív, amikor az egység
a kimeneti feszültség átmeneti
csökkenését érzékeli.
Az állapot változatlan marad.
(A tranzisztor kikapcsol, amikor
feszültségcsökkenés történik.)
A kimenet aktív, amikor a kimeneti
feszültség kb. 20 V vagy kisebb
értékre csökken.
(A tranzisztor kikapcsol, amikor
feszültségcsökkenés történik.)
A 8-as és a 9-es kimenet közös
csatlakozópontja
(lásd a 6. megjegyzést)
A terhelés vezetékei által okozott
feszültségesés kiküszöbölése
---
D típusoknál).Földcsatlakozás:
Védőföldelés
csatlakozópontja
24A@/P@ típusoknál
ovábbi tudnivalók:
, oldalszám: 20
a Biztonsági
Kimeneti feszültséget azonosító színcímke
6Kapcsolóüzemű tápegység S8VM
Mérési adatok
■ Terheléscsökkenési görbe
S8VM-15W/30W
Szokásos szerelés/vízszintes szerelés/előlappal felfelé szerelés
Eseteként előfordul, hogy a belső alkatrészek elhasználódnak vagy megsérülnek. A terheléscsökkenési görbe tartományán kívül
(a fenti diagramokon az
2. Terheléscsökkenési probléma esetén aktív levegőhűtés szükséges.
3.
Két vagy több tápegység egymás mellé szerelésekor hagyjon legalább 20 mm távolságot közöttük. Több 100 vagy 150 W-os típus
nem használható egymás mellé szerelve. A tápegységeket telepítse a lehető legnagyobb távolságra a hőtermelő berendezésektől.
Alapszabályként a jobb és a bal oldalon hagyjon legalább 50 mm távolságot. Ha a csak 20 mm-es térköz áll rendelkezésre,
a tápegységet használja 80%-os vagy kisebb terhelési aránnyal
4. Ha 150 W-os tápegységeket hosszabb ideig 90 V AC vagy kisebb bemeneti feszültséggel használ, csökkentse a terhelést
a fenti görbék szerint 80%-ra vagy kisebb értékre.
120
100
80
Terhelési arány (%)
Burkolattal ellátott típus
60
40
20
0
−20 −10 0 10 20 30 40 50 60 70 80
A
jellel ellátott, sötétített területen) ne használja a tápegységet.
Környezeti hőmérséklet (°C)
Nyitott típus
Nyitott típus
A
Előlappal felfelé szerelés
120
A
100
80
Terhelési arány (%)
Burkolattal ellátott típus
60
40
20
0
−20 −10 0 10 20 30 40 50 60 70 80
Nyitott típus
A
Környezeti hőmérséklet (°C)
.
Kapcsolóüzemű tápegység S8VM7
■ Felszerelés
Szokásos szerelés(DIN-sínre
rögzíthető szerelőkeretes típus)
Helyes
Szokásos szerelés
(Csavarozható típus)
Helyes
■ Távoli érzékelés funkció
(csak az S8VM-100@@@@/150@@@@
típusoknál)
Ez a funkció a terhelés vezetékei által okozott feszültségesés
kiküszöbölésére szolgál.
A funkció használatához a bekötés előtt távolítsa el a két rövidzár alkatrészt.
Megjegyzés: 1. Csatlakozó vezetékként (*1) két vezetőszálas
árnyékolt kábelt használjon.
2.
A lehető legvastagabb kábelt használja, mivel a terhelési
vezetékeken (*2) létrejövő nagy feszültségesés
bekapcsolhatja a túlfeszültség-védelmi funkciót.
3.
Akkor használja, ha a feszültségesés 0,3 V vagy kisebb.
4.
Amikor a +S és a -S kivezetés nyitott, azaz nem
tartalmazza a rövidzárat, működésbe lép a túlfeszültségvédelmi funkció, és kikapcsolja a kimeneti feszültséget.
5.
Ha túl hosszú a terhelési vezeték, használjon
elektrolitkondenzátort a következő három helyen:
1) a terhelés csatlakozópontjai között
2) a +S és a + kivezetés között
3) a -S és a - kivezetés között
Kiindulásként a kondenzátor kapacitása legyen
néhányszor tíz vagy néhányszor száz mF, a végleges
értéket a kondenzátorok alábbiak szerinti bekötése után
határozza meg.
Megjegyzés: 1. Helytelen felszerelésnél romlik a hőelvezetés,
amely a belső alkatrészek elhasználódásához
vagy károsodásához vezethet.
Az alkalmazott felszerelési iránynak
megfelelő terheléscsökkenési görbén belül
használja a terméket.
2.
Felszerelési panelként (*1) használjon fémlemezt.
3.
Úgy szerelje fel a tápegységet, hogy körülötte a levegő
szabadon áramolhasson, mert annak kialakítása olyan,
hogy a hőt a természetes légáramláson keresztül adja le.
■ Bekapcsolási túláram, indítási
idő és kimeneti tárolási idő
Bemenet KI
Tárolási idő
AC bemeneti
feszültség
AC bemeneti
áram
Kimeneti
feszültség
Bemenet BE
Bekapcsolási túláram a bemeneti berendezésen
90%
Éledési idő
■ Referenciaértékek
JellemzőÉrtékLeírás
Megbízhatóság
(MTBF)
Várható
élettartam
Legalább
135 000 óra
Legalább
10 év
Az MTBF a meghibásodások között átlagosan eltelt
dő angol nyelvű rövidítése, amelyet az eszköz véletlen
meghibásodásának valószínűségéből számolnak ki,
az eszköz megbízhatóságát mutatja. Ezért nem feltétlenül
a termék élettartamát adja meg.
A várható élettartam az átlagos működési óraszámot mutatja
40
°
C környezeti hőmérséklet és 50%-os terhelés mellett.
Általában a beépített alumínium elektrolitkondenzátor
várható élettartama határozza meg.
95%
8Kapcsolóüzemű tápegység S8VM
■ Túlterhelés-védelem
A tápegység túlterhelés-védelemmel rendelkezik, amely megvédi a tápegységet
a rövidzárlat vagy a túláram miatt esetlegesen bekövetkező károktól.
Ha a kimeneti áram erőssége a névleges kimeneti áramerősség 105%-a
fölé emelkedik, működésbe lép a védelem, és automatikusan lecsökkenti
a kimeneti feszültséget. Amint a kimeneti áramerősség a névleges
tartományba kerül, a túlterhelés-védelem automatikusan kikapcsol.
15/30 W
Kimeneti feszültség (V)
Szakaszos működés
0100
50
Kimeneti áramerősség (%)
50/100/150 W (12 V, 15 V, 24 V)
Kimeneti feszültség (V)
010050
Kimeneti áramerősség (%)
A fenti diagramokon szereplő értékek csupán irányadó jellegűek.
Megjegyzés: 1. A belső alkatrészek elhasználódhatnak vagy meg-
sérülhetnek, ha működés közben tartósan lép fel
rövidzárlat vagy túláram. A lehető leggyorsabban
szüntesse meg a túláram okát.
2.
A belső alkatrészek elhasználódhatnak vagy
megsérülhetnek, ha a tápegység alkalmazásainál
gyakori a bekapcsolási túláram vagy a túlterhelés. Ilyen
alkalmazásokhoz ne használja a tápegységet.
50/100/150 W (5 V)
Kimeneti feszültség (V)
Szakaszos működés
010050
Kimeneti áramerősség (%)
■ Túlfeszültség-védelem
Gondolni kell a lehetséges túlfeszültségre, és úgy kell tervezni
a rendszert, hogy a terhelés akkor se legyen túlfeszültségnek kitéve,
ha meghibásodik a tápegység visszacsatoló áramköre.
Túl nagy kimeneti feszültségnél, amikor ez eléri vagy meghaladja
a névleges feszültség 140%-át, az egység a kimeneti feszültség
lekapcsolásával megvédi a terhelést túlfeszültségből adódó
károsodástól. A tápegységet úgy hozhatja alapállapotba, hogy
legalább három percre kikapcsolja, majd újra bekapcsolja.
Túlfeszültség-védelem
Kb. 40%
Változtatható tartomány
+20%
Kimeneti feszültség (V)
Névleges kimeneti
feszültség
−10%
−20%
*1*2
0 V
A fenti diagramon szereplő értékek csupán irányadó jellegűek.
*1 S8VM-@@@24A@/P@
*2 Az S8VM-@@@24A@/P@ típusok kivételével az összes
Megjegyzés: 1. Ne kapcsolja be újra a készüléket, amíg meg
nem szüntette a túlfeszültséget kiváltó okot.
2.
Működésbe léphet a túlfeszültség-védelmi funkció,
ha a kimeneti feszültség beállítója (V.ADJ)
használatával a névleges kimeneti feszültség
20%-nál nagyobb mértékben növekedett.
működik
■ Az alacsony feszültségre figyelmeztető funkció (kijelzés és kimenet)
(Csak az S8VM-@@@24A@/P@ típusoknál)
Ha a kimeneti feszültség csökkenése érzékelhető az alacsony feszültségre figyelmeztető funkcióval ellátott S8VMhiba jelzésére világítani kezd a DC LOW állapotjelző. A tranzisztor emellett külső kimenetet is ad (kivéve az S8VM-01524A
Tranzisztor kimenete: Közös emitteres típus:(NPN) (S8VM-@@@24A@)Szivárgási áram kikapcsolt állapotban: legfeljebb 0,1 mA
Közös kollektoros típus: (PNP) (S8VM-@@@24P@)
Legfeljebb 30 V DC, legfeljebb 50 mAMaradékfeszültség bekapcsolt állapotban: legfeljebb 2 V
S8VM-01524A@
S8VM-05024A@/P@S8VM-10024A@/P@S8VM-15024A@/P@
S8VM-03024A@
8910
4
4
7
4
6
7
6
67
• Alacsony feszültséget jelző 1. riasztási funkció (DC LOW1)
Csak az átmeneti feszültségcsökkenést érzékeli. Az érzékelési határfeszültséget automatikusan állítja be az egység a kimeneti feszültsége alapján
(ez 24 V-os kimeneti feszültségnél ennél kb. 2,7 V-tal kisebb érték).
Feszültségcsökkenés érzékelésekor a tranzisztor kikapcsol (azaz megszakad az áramkör a 8-as és a 10-es kivezetés között), és a LED (6: sárga) világít.
(Az alacsony feszültséget jelző 1. riasztási funkció öntartó kimenetként használható.)
• Alacsony feszültséget jelző 2. riasztási funkció (DC LOW2)
A határfeszültség körülbelül 20 V (18 és 21,6 V közötti).
Feszültségcsökkenés érzékelésekor a tranzisztor kikapcsol (azaz megszakad az áramkör a 9-es és a 10-es kivezetés között), és a LED (7: piros) világít.
Megjegyzés: 1.
Ez a funkció a tápegység kimeneti csatlakozópontjainak feszültségét figyeli.
A tényleges feszültség ellenőrzéséhez mérje meg azt a terhelési oldalon.
2. Az alacsony feszültséget jelző 1. riasztási funkció (DC LOW1) a folyamatos feszültségcsökkenést nem érzékeli.
3. Ha az alacsony feszültséget jelző 1. riasztási funkció (DC LOW1) feszültségcsökkenést érzékelt, a tranzisztor kikapcsol,
és a LED (6: sárga) folyamatosan világítani fog. A funkció alapállapotba állításához kapcsolja ki legalább egy percre
a tápegységet, majd kapcsolja be újra.
4. Ha az alacsony feszültséget jelző 1. riasztási funkció (DC LOW1) használatakor a kimeneti feszültség több másodpercen
át 15 V vagy ennél kisebb érték, a kimenet öntartási állapota törlődhet.
10
9
8
@@@
24A@/P@ tápegységen, a kimeneti
@
és az S8VM-03024A@ típust).
9
8
4
10
7
6
Kapcsolóüzemű tápegység S8VM9
■ A tápegység hibáinak valószínű okai és hibaelhárítás az alacsony
feszültségre figyelmeztető funkció alapján
Az alacsony feszültséget jelző funkció működésbe lépésekor ellenőrizze a következőket.
Ha a tápegység ezek után sem működik megfelelően, forduljon az OMRON helyi képviseletéhez.
A táblázatban használt szimbólumok jelentése a következő:
: világít, : nem világít, : villog
Megjegyzés: Villog: a kimeneti feszültség instabil, így a LED ismételten be- és kikapcsol.
Normál
(a névleges kimeneti
feszültség legalább
kb. 90%-a
)
Kimeneti feszültség
csökkenése
(a névleges kimeneti
feszültség legfeljebb
kb. 90%-a)
Kimeneti feszültség
csökkenése
(a névleges kimeneti
feszültség legfeljebb
kb. 90%-a)
Kimeneti feszültség
csökkenése
(a névleges kimeneti
feszültség kb. 80%-a)
Kimeneti feszültség
csökkenése
(a névleges kimeneti
feszültség kb. 80%-a)
A kimeneti feszültség
egy korábbi hirtelen
feszültségcsökkenést
követően visszaállt normál
állapotba.
A kimeneti feszültség
folyamatosan csökken,
és alacsony értéken marad.
Egy korábbi hirtelen
feszültségesést követően
a kimeneti feszültség
alacsony szinten marad.
Egy korábbi hirtelen
feszültségesést követően
a kimeneti feszültség
alacsony szinten marad,
és e körül ingadozik.
A kimeneti feszültség
folyamatosan csökken,
alacsony értéken marad,
és e körül ingadozik.
24 V
24 V
24 V24 V
24 V
24 V
7KIKI→ Nincs kimenet
BE
8
⇔
KI
BE
→ Instabil kimenet
⇔
KI
10Kapcsolóüzemű tápegység S8VM
Nincs kiadott kimeneti
feszültség.
A kimeneti feszültség
instabil.
24 V
A hiba valószínű okaHibaelhárítási módszerek
------
Átmeneti áramkimaradás lépett fel a bemeneten.Ellenőrizze, hogy megfelelő-e a kimeneti feszültség, és hogy a hiba nem okozott-e problémát a többi eszközben.
Átmeneti túlterhelés lépett fel.A terhelőáram valószínűleg meghaladta a névleges áramerősséget. Javasoljuk a csatlakoztatott terhelés
A kimeneti feszültség átmeneti csökkenése lépett fel,
amelynek oka a terhelési oldal kapacitív összetevője
vagy a terhelés bekapcsolása.
A kimeneti feszültség visszatért normál értékéhez
egy gyors feszültségesést követően,
amelyet a kimeneti feszültség beállítójának (V.ADJ)
használata okozott.
Az alkatrészek öregedése (a több éve használt
tápegységnél).
Túlterhelés (közvetlenül a tápegység első
használatát követően vagy a terhelés növelésekor).
A kimeneti feszültség névleges értékéhez képest
10%-kal vagy nagyobb mértékben csökkent,
amelyet a kimeneti feszültség beállítójának (V.ADJ)
használata okozott.
Hirtelen túlterhelés következtében a tápegység
túlterheléses állapotban marad.
A kimeneti feszültség alacsony értéken marad egy
gyors feszültségesést követően, amelyet a kimeneti
feszültség beállítójának (V.ADJ) használata okozott.
Egy hirtelen túlterhelést követően a túlterheléses
állapot folytatódik némi ingadozással.
A tápegység folyamatos használata nem okozhat problémát. A DC LOW1 (LED-kijelző és kimeneti tranzisztor
állapota) törléséhez kapcsolja ki legalább egy percre a tápegységet, majd kapcsolja be újra.
csökkentését, vagy nagyobb teljesítményű tápegység használatát.
Val ós zí nűleg nagy bekapcsolási túláram folyt a terhelési oldalon az indításkor. Javasoljuk nagyobb teljesítményű
tápegység használatát.
Az állapotjelző törléséhez kapcsolja ki legalább egy percre a tápegységet, majd kapcsolja be újra.
A hiba oka vélhetőleg a tápegység belső alkatrészeinek öregedése. A tápegység cseréjét javasoljuk.
Emellett célszerű kicserélni a többi hasonló korú tápegységet is.
A terhelőáram valószínűleg meghaladta a névleges áramerősséget. Ellenőrizze a terhelőáram tényleges értékét
és a tápegység teljesítményét. A túlterheléses állapotban való használat károsíthatja a tápegységet.
A kimeneti feszültség beállítójával (V.ADJ) állítsa be a kimeneti feszültséget névleges értékére.
Val ós zí nűleg hiba lépett fel a terhelőeszközben. Kapcsolja ki a tápegységet, és vizsgálja meg a terhelőeszközt.
A túlterheléses állapotban való használat károsíthatja a tápegységet.
A kimeneti feszültség beállítójával (V.ADJ) állítsa be a kimeneti feszültséget névleges értékére. A DC LOW1
(LED-kijelző és kimeneti tranzisztor állapota) törléséhez kapcsolja ki legalább egy percre a tápegységet,
majd kapcsolja be újra.
Val ós zí nűleg hiba lépett fel a terhelőeszközben. Kapcsolja ki a tápegységet, és vizsgálja meg terhelőeszközt.
A túlterheléses állapotban való használat károsíthatja a tápegységet.
1
2
3
4
5
Az alkatrészek öregedése
(a több éve használt tápegységnél).
Túlterhelés (közvetlenül a tápegység első
használatát követően vagy a terhelés növelésekor).
A tápegység károsodott vagy működése
megszakadt.
Működésbe lépett a túlfeszültség-védelem.Kapcsolja ki legalább három percre a tápegységet, majd kapcsolja be újra.
Kiesett a rövidzár alkatrész,
vagy nyitott a +S és a –S kivezetés
Kimeneti rövidzárlat.Szüntesse meg a kimeneti rövidzárlat okát.
Túlterhelés miatti szakaszos működés
(csak az S8VM-01524A@/03024A@ típusnál).
A tápegység ismételten nem indítható el, amelynek
oka a terhelési oldal kapacitív összetevője.
A bemenet ismételten be és kikapcsolódik.Ellenőrizze a tápegység megfelelő bemeneti tápellátást.
Az állapot ismétlődően a normál működés
és a kimeneti rövidzárlat között váltakozik.
.
A hiba oka vélhetőleg a tápegység belső alkatrészeinek öregedése. Cserélje ki a tápegységet.
Emellett célszerű kicserélni a többi hasonló korú tápegységet is.
A terhelőáram valószínűleg meghaladta a névleges áramerősséget. Ellenőrizze a terhelőáram tényleges értékét
és a tápegység teljesítményét. A túlterheléses állapotban való használat károsíthatja a tápegységet.
Ellenőrizze a megfelelő bemeneti tápellátást. Ha a megfelelő bemeneti tápellátás ellenére sincs megfelelő
kimenet, valószínűleg meghibásodtak a tápegység belső áramkörei.
Ha ugyanaz az állapot ismétlődik, valószínűleg meghibásodtak a tápegység belső áramkörei.
Ellenőrizze, hogy nyitott-e a +S és a –S kivezetés. Ha igen, működésbe lépett a túlfeszültség-védelmi funkció.
Ezért kapcsolja ki legalább három percre a tápegységet, majd kapcsolja be újra.
(Csak az S8VM-10024A@/P@ és S8VM-15024A@/P@ típusoknál.)
A terhelőáram valószínűleg meghaladta a névleges áramerősséget. Ellenőrizze a terhelőáram tényleges értékét
és a tápegység teljesítményét. A túlterheléses állapotban való használat károsíthatja a tápegységet.
Val ós zí nűleg nagy bekapcsolási túláram folyt a terhelési oldalon az indításkor. Javasoljuk nagyobb teljesítményű
tápegység használatát.
Val ós zí nűleg hiba lépett fel a terhelőeszközben. Kapcsolja ki a tápegységet, és vizsgálja meg terhelőeszközt.
6
7
8
Kapcsolóüzemű tápegység S8VM11

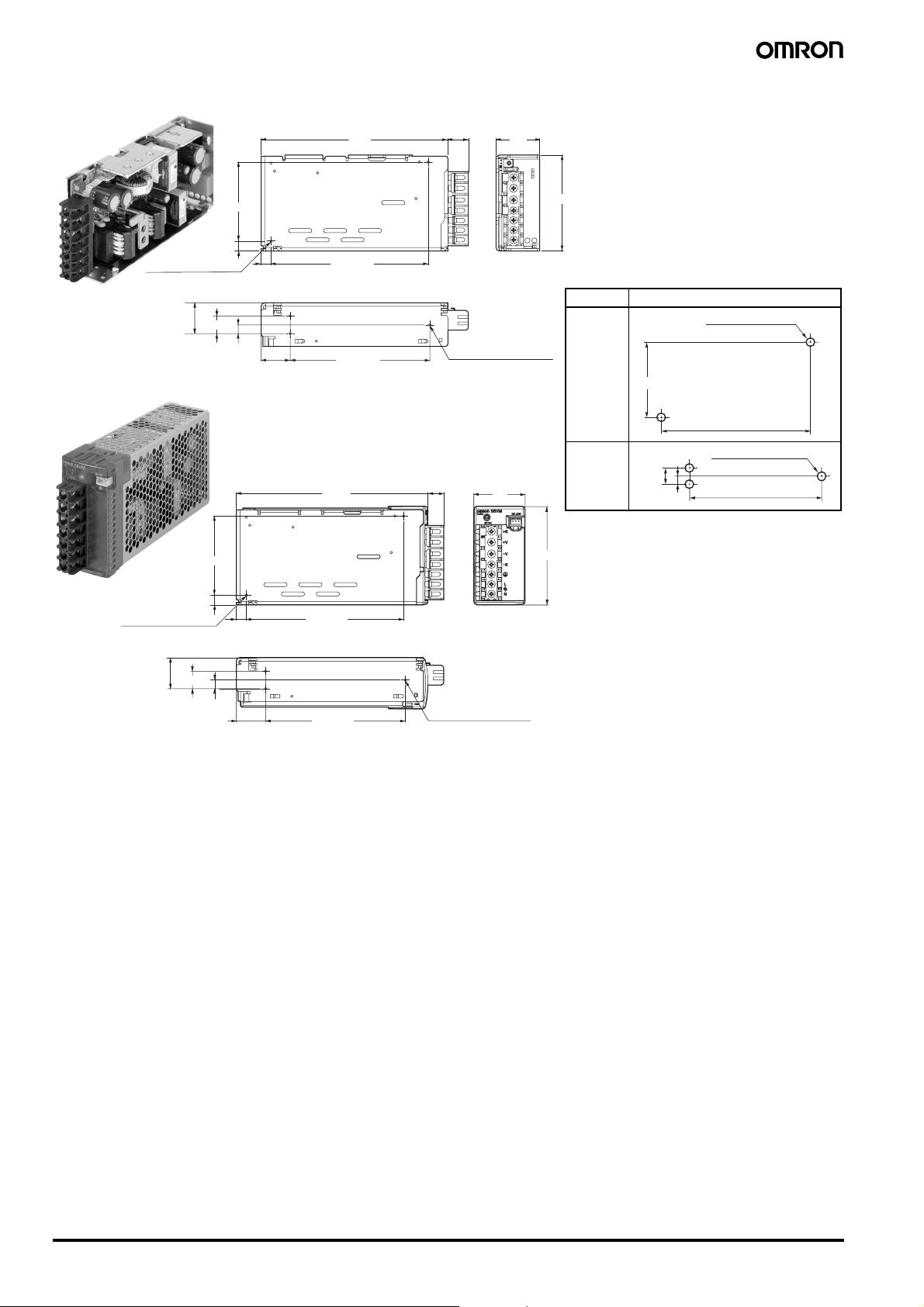

Méretek
Megjegyzés: Ha nincs másképpen jelölve, minden érték milliméterben értendő.
■ Csavarozható típusok
S8VM-015@@
S8VM-015@@C
S8VM-01524A
80,5
max. 17,6
27
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
15,5±0,5
Megjegyzés: Az ábrán az S8VM-01524 típus látható.
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
15,5±0,5
Megjegyzés:
Az ábrán az S8VM-01524A típus látható
.
S8VM-030@@
S8VM-030@@C
S8VM-03024A
8,5±0,5
8,5±0,5
8,5±0,5
8,5±0,5
62±0,5
67±0,3
84,5
62±0,5
67±0,3
95,5
Kettő, M3 (mélység: max. 8)
max. 13,6
Kettő, M3 (mélység: max. 8)
max. 17,6
33,5
81,5
Rögzítőfuratok
Csavaros rögzítés
felületre
Oldalsó
szerelés
84,5
Alsó
szerelés
27
Kettő, 4 átm.
68±0,5
62±0,5
Kettő, 4 átm.
67±0,3
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
15,5±0,5
Megjegyzés:
Az ábrán az S8VM-03024 típus látható
8,5±0,5
Kettő, M3 (mélység: max. 8)
.
68±0,5
15,5±0,5
Megjegyzés: Az ábrán az S8VM-03024A típus látható.
8,5±0,5
8,5±0,5
8,5±0,5
8,5±0,5
77±0,5
82±0,3
99,5
77±0,5
82±0,3
Kettő, M3 (mélység: max. 8)
max. 13,6
Kettő, M3 (mélység: max. 8)
33,5
82,5
Rögzítőfuratok
Oldalsó
szerelés
Alsó
84,5
szerelés
Csavaros rögzítés
felületre
Kettő, 4 átm.
68±0,5
77±0,5
Kettő, 4 átm.
82±0,3
12Kapcsolóüzemű tápegység S8VM
S8VM-050@@
S8VM-050@@C
S8VM-05024A
S8VM-05024P
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
23,5±0,3
15±0,2
8±0,2
8,5±0,5
32,5±0,5
Megjegyzés: Az ábrán az S8VM-05024 típus látható.
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
8,5±0,5
97±0,5
124,5
97±0,5
120,5
83±0,5
max. 17,6
Három, M3 (mélység: max. 4)
max. 13,6
27
33,5
82,5
Rögzítőfuratok
Oldalsó
szerelés
Alsó
szerelés
84,5
Csavaros rögzítés felületre
Kettő, 4 átm.
68±0,5
97±0,5
Három, 4 átm.
15±0,2
8±0,2
83±0,5
23,5±0,3
15±0,2
8±0,2
32,5±0,5
Megjegyzés: Az ábrán az S8VM-05024A típus látható.
S8VM-100@@
S8VM-100@@C
S8VM-10024A
S8VM-10024P
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
25±0,2
15±0,2
7,5±0,2
8,5±0,5
30±0,5
Megjegyzés: Az ábrán az S8VM-10024 típus látható.
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
8,5±0,5
135±0,5
164,5
160,5
135±0,5
120±0,5
83±0,5
Három, M3 (mélység: max. 4)
max. 17,6
Három,
M3 (mélység: max. 4)
max. 13,6
28,5
82,5
Rögzítőfuratok
Csavaros rögzítés felületre
Oldalsó
szerelés
68±0,5
35
Alsó
szerelés
84,5
15±0,2
7,5±0,2
Kettő, 4 átm.
135±0,5
Három, 4 átm.
120±0,5
25±0,2
15±0,2
30±0,5
7,5±0,2
Megjegyzés: Az ábrán az S8VM-10024A típus látható.
120±0,5
Három, M3 (mélység: max. 4)
Kapcsolóüzemű tápegység S8VM13
S8VM-150@@
S8VM-150@@C
S8VM-15024A
S8VM-15024P
160,5
max. 17,6
37,5
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
26,5±0,2
15±0,2
7,5±0,2
8,5±0,5
25±0,5
135±0,5
Megjegyzés: Az ábrán az S8VM-15024 típus látható.
164,5
68±0,5
8,5±0,5
Kettő, M3 (mélység: max. 8)
8,5±0,5
135±0,5
120±0,5
Három, M3 (mélység: max. 4)
max. 13,6
44
82,5
Rögzítőfuratok
Oldalsó
szerelés
Alsó
szerelés
84,5
Csavaros rögzítés felületre
Kettő, 4 átm.
68±0,5
135±0,5
Három, 4 átm.
15±0,2
7,5±0,2
120±0,5
26,5±0,2
15±0,2
7,5±0,2
25±0,5
120±0,5
Megjegyzés: Az ábrán az S8VM-15024A típus látható.
Három, M3 (mélység: max. 4)
14Kapcsolóüzemű tápegység S8VM
■ DIN-sínre rögzíthető szerelőkeretes típusok
S8VM-015@@D
S8VM-015@@CD
S8VM-01524AD
81,5
5,4 (csúszás: max. 9)
Megjegyzés: Az ábrán az S8VM-01524D típus látható.
5,4 (csúszás: max. 9)
84,5
14
46,2
94,4
84,5
max. 17,6
max. 15
max. 3,5
80,5
90,4
14
max. 3,5
33
35,1
Megjegyzés: Az ábrán az S8VM-01524AD típus látható.
S8VM-030@@D
S8VM-030@@CD
S8VM-03024AD
82
5,4 (csúszás: max. 9)
Megjegyzés: Az ábrán az S8VM-03024D típus látható.
84,5
46,2
5,4 (csúszás: max. 9)
99,5
109,4
max. 17,6
max. 15
max. 3,5
max. 3,5
33
35,1
14
95,5
105,4
14
Megjegyzés: Az ábrán az S8VM-03024AD típus látható.
Megjegyzés: Az ábrán az S8VM-15024D típus látható.
14
84,5
46,2
5,4 (csúszás: max. 9)
Megjegyzés: Az ábrán az S8VM-15024AD típus látható.
170,4
164,5
174,4
max. 15
max. 3,5
45,6
Kapcsolóüzemű tápegység S8VM17
■ DIN-sín (külön rendelhető)
Megjegyzés: Ha nincs másképpen jelölve, minden érték milliméterben értendő.
Szerelősín (anyaga: alumínium)
PFP-100N
PFP-50N
4,5
15 2525
Szerelősín (anyaga: alumínium)
PFP-100N2
4,5
15 2525
1010
1000 (500) *
1010
1000
2525
2525 15
±
0,15
7,3
±
35
15(5) *
*A zárójeles értékek
a PFP-50N termékre vonatkoznak.
±
0,3
0,3
27
1
16
11,5
±
0,15
29,2242735
18Kapcsolóüzemű tápegység S8VM
Biztonsági óvintézkedések
(
m
!FIGYELEM
Esetenként kisebb áramütés, tűz vagy a berendezés
károsodása fordulhat elő. Ne kísérelje meg szétszerelni,
megváltoztatni vagy javítani a terméket,
valamint ne érintse belső alkatrészeit.
Kisebb égési sérülés előfordulhat bizonyos esetekben.
Ne érintse meg a terméket, amikor az áram alatt van,
illetve közvetlenül a kikapcsolása után.
Esetenként tűz keletkezhet. Az érintkezők csavarjait
a megadott 1,6 Nm nyomatékkal húzza meg.
Esetenként áramütésből származó kisebb sérülések
fordulhatnak elő. Ha a készülékre tápfeszültség
van kapcsolva, ne érjen az érintkezőkhöz.
Esetenként kisebb áramütés, tűz vagy a berendezés
károsodása fordulhat elő. Ügyeljen arra,
hogy a készülékbe ne kerülhessenek fémtárgyak vagy
vezetékek, illetve ezek telepítéskor keletkező darabjai.
■ Biztonságos használat
Felszerelés
Szokásos szerelés
(DIN-sínre rögzíthető
szerelőkeretes típus)
(lásd az 1. megjegyzést)
Szokásos szerelés
(Csavarozható típus)
(lásd az 1.
megjegyzést)
Két vagy több tápegység egymás mellé szerelésekor hagyjon legalább
20 mm távolságot közöttük, ahogy az a fenti ábrákon látható.
A nem megfelelő méretű rögzítőcsavarok használatakor károsodhatnak
abelső alkatrészek. A tápegységen belül megengedett szerelési mélység
adatait a 12. oldal. oldalon kezdődő Méretek című rész tartalmazza.
@@@@
Nem csatlakoztatható több tápegység. (csak az S8VM-100
150
@@@@
típusoknál). A tápegységeket telepítse a lehető legnagyobb
/
távolságra a hőtermelő berendezésektől. Alapszabályként a jobb és a bal
oldalon hagyjon legalább 50 mm távolságot. Ha a csak 20 mm-es térköz
áll rendelkezésre, a tápegységet használja 80%-os vagy kisebb
terhelési aránnyal.
S8VM-100@@@@/S8VM-150@@@@
HelytelenHelytelen
Bekötés
Csatlakoztassa megfelelően a földkábelt. A biztonsági szabványokban
előírt védőföldelési csatlakozást kell használni. A nem megfelelően
csatlakoztatott földelés áramütést vagy hibás működést okozhat.
Esetenként kisebb tűz keletkezhet. Ügyeljen a bemeneti és a kimeneti
érintkezők megfelelő bekötésére
A csatlakozók meghúzásakor ne gyakoroljon 100 N-nál nagyobb erőt.
A bekapcsolás előtt feltétlenül távolítsa el a terméken lévő
védőborítást, hogy az ne akadályozza a hőelvezetést.
Az S8VM egységekhez csatlakoztatott vezetékeknek a rendellenes
terhelés okozta füst vagy gyulladás elkerülése érdekében
a következő feltételeknek kell eleget tenniük.
A nem megfelelő méretű és anyagú vezetékek túlmelegedést vagy
tüzet okozhatnak, amikor problémák merülnek fel a terhelésnél.
Általános szabályként a névleges áramerősség 60%-kal növelt
értékéhez válasszon vezetékméretet.
Biztosítsa a megfelelő hőelvezetést, ezzel megnövelve a termék
hosszú távú megbízhatóságát.
Az eszközöket úgy szerelje, hogy a levegő szabadon áramolhasson
körülöttük. Ne lépje túl a terheléscsökkenési görbe határát.
Felszerelési panelként használjon fémlemezt.
Ha a felszereléshez lyukakat kell fúrni, vigyázzon, hogy ne fúrjon
bele a termék belsejébe.
Helytelen felszerelésnél romlik a hőelvezetés, amely a belső
alkatrészek elhasználódásához vagy károsodásához vezethet.
Az alkalmazott felszerelési iránynak megfelelő terheléscsökkenési
görbén belül használja a terméket.
Ajánlott vezetéktípusok
TípusAjánlott vezetéktípus
S8VM-015@@@@
S8VM-030@@@@
AWG24–14 (0,205–2,081 mm
(M3,5)
S8VM-050@@@@
S8VM-100@@@@
S8VM-150@@@@
S8VM-100@@@@
S8VM-150@@@@
AWG24–14 (0,205–2,081 mm
(M3,5)
AWG24–12 (0,205–3,309 mm
(M4)
A vezetékek megválasztása
A tápegységhez használt vezetékeket kellő körültekintéssel
kell megválasztani. Ehhez nyújt segítséget az alábbi táblázat.
A táblázat 1–4 vezetéket tartalmazó kábelek esetén alkalmazható.
Öt vagy ennél több vezetéket tartalmazó kábeleknél tartsa az áramerősség
értékét a táblázatban feltüntetett érték 80 százaléka alatt.
XH csatlakozó előkészítése
A következő termékek az S8VM-05024A@/P@, S8VM-10024A@/P@
és S8VM-15024A
feszültségre figyelmeztető riasztás tranzisztoros kimenetének bekötéséhez
CsatlakozóS8VM-
Burkolat (tartozék)
Érintkező (tartozék)
A csatlakozó előkészítésénél tartsa be a következő utasításokat,
és ügyeljen a megfelelő bekötésre.
A további tudnivalókat a JST katalógusa tartalmazza.
• AWG22 és AWG28 közötti vezetékméretet használjon.
•
A csupaszolt kábelvég hossza jellemzően 2,1 és 2,6 mm közötti legyen.
•
A vezeték és az érintkező összeszereléséhez az YC vagy
az YRS szerszámot (a JST gyártmánya) használjon.
•
A csatlakozóvéggel ellátott vezetékeket illessze teljesen a burkolatba,
amíg kattanást nem hall. Ellenőrizze azt is, hogy a burkolatba helyezett
vezetékek biztonságosan a helyükre pattantake
@/P@
típusokhoz állnak rendelkezésre az alacsony
05024A@/P@
S3B-XH-A-1BH3B-XH-2
XHP-3
BXH-001T-P0.6 vagy SXH-001T-P0.6
S8VM-10024A@/P@ Gyártó:
S8VM-15024A@/P@
.
JST
Telepítési környezet
Ne használja a tápegységet ütéseknek és rezgéseknek kitett
környezetben. Arra különösen figyeljen, hogy a mágneskapcsolóktól
és más rezgést keltő eszközöktől a lehető legtávolabb telepítse
a tápegységet.
A tápegységet megfelelően távol helyezze el minden erős,
nagyfrekvenciás zaj forrásától.
Működési élettartam
A tápegység élettartamát a benne használt elektrolitkondenzátorok
élettartama határozza meg. Erre Arrhenius törvénye érvényes,
azaz az élettartamot felére csökkenti minden 10
az élettartam megduplázódik minden 10
Ennek megfelelően a tápegység élettartama a belső hőmérséklet
csökkentésével növelhető
.
°
C emelkedés, illetve
°
C hőmérsékletcsökkenéssel.
Környezeti működési és tárolási feltételek
A tápegységet −25 és 65°C közötti hőmérsékleten,
valamint 25% és 90% közötti páratartalom mellett tárolja.
Eseteként előfordul, hogy a belső alkatrészek elhasználódnak vagy
megsérülnek.
Ne használja a tápegységet a terhelési tartományon kívül
(azaz a 7. oldalon található terheléscsökkenési görbéken sötétítve ( )
jelölt területhez tartozó körülmények között).
A tápegységet 30% és 85% közötti páratartalom mellett használja.
Ne használja a tápegységet közvetlen napsugárzásnak kitett helyeken.
Ne használja olyan helyeken a tápegységet, ahol folyadékok,
idegen anyagok vagy maró gázok juthatnak a termék belsejébe.
Túláramvédelem
A belső alkatrészek elhasználódhatnak vagy megsérülhetnek,
ha működés közben tartósan lép fel rövidzárlat vagy túláram.
A lehető leggyorsabban szüntesse meg a túláram okát.
A belső alkatrészek elhasználódhatnak vagy megsérülhetnek,
ha a tápegység alkalmazásainál gyakori a bekapcsolási túláram vagy
a túlterhelés. Ilyen alkalmazásokhoz ne használja a tápegységet.
Akkumulátorok töltése
Ha a csatlakoztatott terhelés akkumulátor, alkalmazzon túláramkorlátozó és túlfeszültségvédő áramkört.
Átütési szilárdság ellenőrzése
Ha egy bemenet és a burkolat (PE/PG) között nagyfeszültség lép fel,
az áthalad a beépített zajszűrő LC-áramkörén, és energiája tárolódik.
Ha az átütési szilárdság vizsgálatára használt nagyfeszültséget időzítő
vagy más hasonló eszköz használatával ki és bekapcsolja,
a feszültség kikapcsolásakor feszültséglökés jön létre, amelytől
sérülhetnek az egység belső alkatrészei. A feszültséglökés
kialakulásának megelőzéséhez a teszteszközön lassan csökkentse
az alkalmazott feszültséget egy változtatható ellenállás segítségével,
.
vagy a feszültséget a nullátmeneti ponton kapcsolja ki és be
A teszt befejeztével a sérülések elkerülése érdekében feltétlenül
zárja rövidre az összes kimeneti csatlakozót.
Szigetelés ellenőrzése
A teszt befejeztével a sérülések elkerülése érdekében feltétlenül
zárja rövidre az összes kimeneti csatlakozót.
Bekapcsolás túláram
Ha ugyanarra a bemenetre két vagy több tápegység csatlakozik,
a bekapcsolási túláram hozzáadódik a teljes áramerősséghez.
A biztosítékokat és a megszakítókat a működési jellemzők
figyelembevételével válassza meg, hogy a biztosítékok ne égjenek
ki, illetve a megszakítók ne szakítsák meg az áramkört
a bekapcsolási túláram miatt.
Kimeneti feszültség finombeállítása
(V.ADJ)
Alapértelmezés: beállítás a névleges feszültség értékére
Beállítási tartomány: a termék előlapján a kimeneti feszültség beállítójával
(V.ADJ) a névleges kimeneti feszültséghez képest −20% és 20%-os eltérés
adható meg (
A beállító óramutató járásával egyező elforgatása a kimeneti
feszültség növelését, míg az óramutató járásával ellentétes irányú
elforgatása a kimeneti feszültség csökkenését eredményezi.
A kimeneti feszültség finombeállítója (V.ADJ) megsérülhet,
ha túl nagy erő alkalmazásával fordítják el. Ne fordítsa el túl nagy
erővel a szabályozót.
A kimeneti feszültség beállítása után ellenőrizze, hogy a kimeneti
teljesítmény és a kimeneti áramerősség értéke nem lépie túl
a névleges kimeneti teljesítményt és a névleges áramerősséget.
A kimeneti feszültség finombeállítójának (V.ADJ) működésétől
függően előfordulhat, hogy a kimeneti feszültség a megengedett
tartomány (névleges feszültség +20%) fölé emelkedik. A kimeneti
feszültség beállításakor ellenőrizze a tápegység tényleges kimeneti
feszültségét és a terhelés sértetlenségét.
Ha a kimeneti feszültség beállítója (V.ADJ) használatával a névleges
kimeneti feszültség 20%-nál nagyobb mértékben növekedett,
működésbe léphet a túlfeszültség-védelmi funkció.
−
10% és 20%-os eltérés az S8VM-
@@@
24A@/P@ típusoknál).
(Csak az S8VM-@@@24A@/P@ típusoknál)
A kimeneti feszültség beállítóját (V.ADJ) finoman forgassa.
A kimeneti feszültség gyors csökkentésekor, illetve ha a kimeneti
feszültséget a névleges értékhez képest 10%-nál nagyobb
mértékben csökkenti, működésbe léphet az alacsony feszültséget
jelző riasztás.
Szerelés DIN-sínre
DIN-sínre szereléskor illessze az S8VM
tápegység A akasztóját a sínre, húzza lefelé
az egységet, amíg a sínütköző helyére nem
pattan, majd tolja a tápegységet a B irányba.
A DIN-sínről való eltávolításhoz helyezzen
egy csavarhúzót a C pontba, és húzza
a sínről az S8VM tápegységet.
le
A
min. 30 mm
Sínütköző
.
B
C
20Kapcsolóüzemű tápegység S8VM
Soros működés
Két tápegységet sorba is lehet kötni.
A (±) kimeneti feszültséget két tápegység alkalmazásával lehet elérni.
Soros működés
15/30 W
Helyes
AC (L)
AC (N)
AC (L)
AC (N)
+V
V
−
+V
V
−
Kimeneti feszültség (±)
Helyes
AC (L)
AC (N)
AC (L)
AC (N)
Megjegyzés: 1. Ha a terhelés rövidre záródik, a tápegységen belül
+V
V
−
+V
V
−
fordított irányú feszültség keletkezhet, ami az
egység elhasználódásához vagy károsodásához
vezethet.
A dióda kiválasztásában segíthetnek az alábbi
irányelvek
A diódát az ábrán látható módon kell bekötni.
.
TípusSchottky-dióda
Átütési szilárdság
(V
RRM)
Nyitóáram
(I
F)
2.
Bár eltérő műszaki adatokkal rendelkező termékeket
is sorba lehet kötni, a terhelésen átfolyó áramerősség
nem haladhatja meg a kisebbik egység névleges
kimeneti áramerősségét.
50/100/150 W
Helyes
AC (L)
AC (N)
AC (L)
AC (N)
+V
V
−
+V
V
−
A névleges kimeneti feszültség
kétszerese vagy annál nagyobb
A névleges kimeneti áramerősség
kétszerese vagy annál nagyobb
Ha nincs kimeneti feszültség
A kimeneti feszültség hiányának lehetséges oka, hogy működésbe
lépett a túláram-vagy a túlfeszültség-védelem. A belső védelmi áramkör
működésbe léphet, ha a tápegység bekapcsolásával egyidejűleg nagy
feszültséglökés lép fel például villámcsapás következtében.
Ha nincs kimeneti feszültség, a gyártóval való kapcsolatfelvétel előtt
ellenőrizze a következőket.
A túlterhelés-védelmi állapot ellenőrzése
Vizsgálja meg, hogy a terhelés túlterheléses vagy rövidzárlatos
állapotban van-e. Az ellenőrzéshez távolítsa el a terhelés vezetékeit.
A túlfeszültség- vagy a belső védelmi funkció törlése
Kapcsolja ki a tápegységet, majd hagyja kikapcsolva legalább 3 percig.
Újbóli bekapcsolással ellenőrizze, hogy megszűnt-e az állapot.
Ellenőrizze, hogy nyitott-e a +S és a −S kivezetés, azaz nem tartalmazza
a rövidzárat (csak S8VM-100
Ellenőrizze, hogy a kimeneti feszültség beállítója (V.ADJ) használatával
nem növekedett-e a névleges kimeneti feszültség 20%-nál nagyobb
mértékben.
@@@@
/S8VM-150
@@@@
).
A bemenet bekapcsolásakor keletkező zaj
(50/100/150 W)
A bemeneti egységbe harmonikusáram-szűrő áramkör van beépítve.
Ez az áramkör a bemenet bekapcsolásakor zajt állíthat elő,
de ez csak a belső áramkörök állandósult állapotának eléréséig tart,
és nem jelez problémát a termékben.
Párhuzamos működés
A termék nem használható párhuzamosan összekapcsolva.
5 V: 211 ms5 V: 187 ms 5 V: 43 ms5 V: 40 ms5 V: 41 ms
12 V: 213 ms12 V: 200 ms 12 V: 38 ms12 V: 43 ms12 V: 41 ms
15 V: 221 ms15 V: 204 ms 15 V: 42 ms15 V: 40 ms15 V: 37 ms
24 V: 216 ms24 V: 197 ms 24 V: 30 ms24 V: 36 ms24 V: 33 ms
22Kapcsolóüzemű tápegység S8VM
Kapcsolóüzemű tápegység S8VM23
A garanciával és az alkalmazással kapcsolatos megjegyzések
Olvassa el és értelmezze ezt a dokumentumot
A termékek megvásárlása előtt olvassa el és értelmezze ezt a dokumentumot. Ha bármilyen kérdése vagy észrevétele merülne fel,
lépjen kapcsolatba az OMRON képviselőjével.
Garancia és a felelősség korlátozása
GARANCIA
Az OMRON kizárólag arra vállal garanciát, hogy termékei az OMRON általi eladástól számított egy éven át (vagy a szerződésben
külön megadott időtartamon belül) mentesek az anyagokból és a megmunkálásból eredő hibáktól.
AZ OMRON SEM KIFEJEZETTEN, SEM VÉLELMEZETTEN NEM GARANTÁLJA ÉS NEM ÁLLÍTJA, HOGY TERMÉKEI
JOGBITORLÁS-MENTESEK, FORGALOMKÉPESEK ÉS AZ ADOTT CÉLOKNAK MEGFELELNEK. A VÁSÁRLÓ VAGY
A FELHASZNÁLÓ TUDOMÁSUL VESZI, HOGY EGYEDÜL A VÁSÁRLÓ VAGY A FELHASZNÁLÓ ÁLLAPÍTOTTA MEG
A TERMÉK ALKALMASSÁGÁT A HASZNÁLATI TERÜLET ÁLTAL TÁMASZTOTT KÖVETELMÉNYEK TELJESÍTÉSÉRE.
AZ OMRON MINDEN EGYÉB KIFEJEZETT ÉS VÉLELMEZETT GARANCIAVÁLLALÁST KIZÁR.
A FELELŐSSÉG KORLÁTOZÁSA
AZ OMRON SEMMILYEN MÓDON NEM FELELŐS A TERMÉKEKKEL KAPCSOLATOS KÜLÖNLEGES, KÖZVETETT VAGY
KÖVETKEZMÉNYKÉNT KIALAKULÓ KÁROKÉRT, PROFITKIESÉSEKÉRT VAGY ÜZLETI VESZTESÉGEKÉRT, MÉG AKKOR
SEM, HA AZ ILYEN JELLEGŰ KÖVETELÉS SZERZŐDÉSEN, GARANCIÁN, HANYAGSÁGON VAGY KÖZVETLEN
FELELŐSSÉGEN ALAPUL.
Az OMRON bármely eseményre vonatkozó felelőssége semmilyen esetben sem lépheti túl a felelősségi követelés alapját képező
termék árát.
AZ OMRON SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET A TERMÉKEK GARANCIÁJÁVAL, JAVÍTÁSÁVAL VAGY
A RÁJUK VONATKOZÓ EGYÉB KÖVETELÉSEKKEL KAPCSOLATBAN, HACSAK AZ OMRON ELEMZÉSE MEG NEM
ERŐSÍTI, HOGY A TERMÉKEK KEZELÉSE, TÁROLÁSA, TELEPÍTÉSE ÉS KARBANTARTÁSA MEGFELELŐEN TÖRTÉNT,
ILLETVE A TERMÉKEK NEM SZENNYEZŐDTEK, NEM TÖRTÉNT RONGÁLÁS, HELYTELEN HASZNÁLAT, ILLETVE
ILLETÉKTELEN MÓDOSÍTÁS VAGY JAVÍTÁS.
Az alkalmazással kapcsolatos megjegyzések
A HASZNÁLATRA VALÓ ALKALMASSÁG
Az OMRON nem vállal felelősséget arra vonatkozóan, hogy a vásárló alkalmazásában használt termékek kombinációja,
illetve a termékek használata megfelel az alkalmazandó szabványoknak, előírásoknak vagy szabályozásnak.
Tegyen meg mindent annak megállapítása érdekében, hogy a termék megfelel-e azoknak a rendszereknek,
gépeknek és berendezéseknek, amelyekkel használni kívánja.
Ismerje meg és tartsa be a termék használatára vonatkozó összes korlátozást.
A TERMÉKEK CSAK ABBAN AZ ESETBEN HASZNÁLHATÓK OLYAN ALKALMAZÁSI TERÜLETEN, AMELY KOMOLY
VESZÉLYT JELENT EMBERÉLETRE ÉS ANYAGI JAVAKRA, HA A RENDSZER EGÉSZE A KOCKÁZATOK
FIGYELEMBEVÉTELÉVEL KERÜLT MEGTERVEZÉSRE, ÉS HA AZ OMRON TERMÉKEI A FELHASZNÁLÁSI TERÜLETRE
VONATKOZÓ MEGFELELŐ MINŐSÍTÉS ÉS TELEPÍTÉS MELLETT TÖLTIK BE SZEREPÜKET A BERENDEZÉS VAGY
RENDSZER EGÉSZÉBEN.
A felelősség elhárítása
TELJESÍTMÉNYADATOK
Az ebben a dokumentumban olvasható teljesítményadatok útmutatásul szolgálnak a megfelelőséget megállapítani kívánó
felhasználó számára, és nem vonatkozik rájuk garancia. Az adatok az OMRON tesztkörnyezetére vonatkozhatnak,
és a felhasználóknak ezeket összhangba kell hozniuk a tényleges alkalmazás követelményeivel.
A valós teljesítményre az OMRON a Garancia és a felelősség korlátozása című szakaszban leírtak szerint vállal garanciát.
A MŰSZAKI ADATOK VÁLTOZÁSA
A termékek műszaki adatai és a tartozékok a fejlesztések és egyéb okok miatt bármikor megváltozhatnak.
A megvásárolt termék tényleges műszaki adataival kapcsolatban forduljon az OMRON képviselőjéhez.
MÉRET ÉS TÖMEG
A méret és a tömeg névleges adat, és még abban az esetben sem használható gyártási célokra, ha a tűréshatárok fel vannak tüntetve.
Cat. No. T033-HU2-02A
MAGYARORSZÁG
OMRON ELECTRONICS Kft.
1046 Budapest, Kiss Ernő u. 3
Tel:399-30-50
Fax: 399-30-60
www.omron.hu
infohun@eu.omron.com
Az állandó termékminőség javítás érdekében, fenntartjuk a műszaki adatok előzetes
bejelentés nélküli változtatásának a jogát.
24Kapcsolóüzemű tápegység S8VM
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
