ALIMENTATORI S8VM

G l i a l i m e n t a t o r i c h e avvisano l ’ u te n t e !

» D e s i g n ul tr a c o m p a t to

»

S e g n a l a z i o n e i m m e d i a t a

»

Fa c i l e i n s ta l l a z i o n e

Advanced Industrial Automation

Azione rapida e accurata per ridurre
al minimo i tempi di fermo macchina

È necessario che gli alimentatori industriali

presentino gli stessi elevati standard di robustezza

e affidabilità delle macchine in cui vengono installati.

Gli alti costi derivanti dai guasti, che provocano

l’interruzione dei processi e la perdita di produzione,

ne impongono la risoluzione il prima possibile,

in modo da ridurre al minimo i tempi di fermo

macchina. Ecco allora la nuova serie di alimentatori

switching industriali Omron S8VM.

Il coperchio frontale di materiale plastico previene
contatti tra le dita e le parti sotto tensione
evitando pericoli di scosse elettriche.

Grazie al nuovo allarme di caduta di tensione, gli alimentatori

S8VM non solo segnalano chiaramente il calo di tensione di

uscita, ma ne indicano anche la probabile causa, consentendo

di intraprendere un’azione correttiva rapida ed efficace.

La serie S8VM è inoltre progettata per il montaggio facile

e diretto su guida DIN. Seguendo l’attuale tendenza che

prevede una sempre maggiore riduzione delle dimensioni

delle apparecchiature industriali, la serie presenta una nuova

custodia ultracompatta che, in base alla potenza in uscita,

risulta essere fino al 40% più piccola dei tradizionali

alimentatori compatti.

Tutte ottime ragioni per scegliere i nuovi alimentatori S8VM,

progettati da Omron per consentire una gestione ottimale della

qualità dei processi industriali e facilità di manutenzione.

È sufficiente un solo scatto per agganciare l’alimentatore alla guida DIN.

Connettore per l’uscita di allarme
di caduta di tensione.

Indicatore a LED di allarme
e caduta di tensione.

Morsettiera con
terminali a vite protetta
contro i contatti
accidentali.

Nuova custodia ultracompatta.

Segnalazione immediata

Caduta momentanea

di tensione di uscita

Il LED giallo, DC LOW1,

Molto probabilmente il problema

è provocato da un guasto all’ingresso

dell’alimentatore o da un’anomalia

Tensione di uscita

1

2

si accende

transitoria nel carico.

Tempo

ON ON

ON OFF

Tensione di uscita

1

2

Risoluzione dei problemi tempestiva ed efficace per
un’ottima gestione della qualità

La serie S8VM offre un allarme di caduta di tensione unico

nel suo genere, con funzione di diagnostica per facilitare la

risoluzione del problema in loco, qualunque esso sia: la rete

di alimentazione, il circuito elettrico a valle o l’alimentatore

stesso, permettendo di intraprendere un’azione risolutiva

rapida ed efficace limitando i ritardi nella produzione.

L’allarme di caduta di tensione, che è presente in tutti gli

alimentatori con uscita a 24 V della serie S8VM consente

Caduta graduale di tensione

di uscita fino ad un valore

inferiore a 20 V; la tensione

resta bassa

Il LED rosso, DC LOW2, si accende

Molto probabilmente il problema

è provocato dal deterioramento di

vecchi componenti dell’alimentatore.

Tempo

ON

di determinare la tipologia del guasto per mezzo di 2 LED

(giallo e rosso) presenti sulla parte frontale dell’alimentatore.

Sistema di segnalazione immediata

Oltre ai LED, i modelli con uscita a 24 V e con potenze superiori

a 50 W dispongono anche di un’uscita di allarme di caduta di

tensione, che può essere utilizzata, ad esempio, come

segnalazione ad un PLC consentendo la visualizzazione remota

del guasto oppure per attivare un segnalatore luminoso in loco.

La tensione di uscita resta

bassa dopo una repentina

caduta di tensione

I LED giallo e rosso, DC LOW1

Molto probabilmente il problema

è causato da un guasto a valle

dell’alimentatore come, ad esempio,

Tensione di uscita

1

2

e 2, si accendono

un corto circuito nel carico.

ON

ON

Tempo

Advanced Industrial Automation

Nuova custodia ultracompatta ideale per i quadri
di dimensioni ridotte

In linea con la tendenza attuale che prevede una sempre

maggiore riduzione delle dimensioni delle apparecchiature

industriali, Omron ha focalizzato la sua attenzione sul design

dei circuiti interni, alla ricerca di dimensioni ridotte che non

compromettessero le prestazioni elettrotermiche. Il risultato

di tale ricerca è il nuovo alimentatore ultracompatto S8VM che

può essere installato facilmente in qualsiasi quadro elettrico

di comando, grazie all’altezza di soli 84,5 mm comune a tutti

i modelli.

Nuova

custodia ultra

compatta

Ampia gamma di prodotti per soddisfare esigenze diverse

Per soddisfare le diverse esigenze applicative in ambito

industriale, la serie S8VM monofase è disponibile in una vasta

gamma di tensioni di uscita da 5 fino a 24 V, con potenze

da 15 a 150 W. Inoltre prossimamente la gamma verrà

ulteriormente ampliata con modelli di potenza superiore,

da 300 fino a 1500 W.

E non è tutto. Per supportare coloro che operano sui mercati

internazionali, la serie è stata realizzata in conformità con

le principali norme internazionali relative alla sicurezza.

E per mantenere il sempre maggiore impegno di Omron nella

salvaguardia dell’ambiente, la serie è già conforme ai requisiti

RoHS, che limitano la presenza, nei prodotti elettronici,

di sostanze pericolose, come, ad esempio, il piombo.

Produzione di wafer semiconduttori Processi di produzione continui Robot nell’industria automobilistica

La fabbricazione di semiconduttori
richiede macchine di produzione
sofisticate e altamente affidabili per
la lavorazione di wafer sensibili e altri
componenti semiconduttori.

Advanced Industrial Automation

Per mantenere la continuità dei
processi di produzione, è necessario
che eventuali guasti siano individuati
e corretti velocemente.

L’industria automobilistica,
caratterizzata da un’aggressiva
competitività, si basa su
apparecchiature di produzione
robotizzate robuste e altamente
affidabili, in grado di garantire tempi
minimi di fermo macchina.

Alimentatore switching S8VM 1

Alimentatore switching

S8VM (modelli da 15/30/50/100/150 W)

Alimentatore con l’esclusiva ed innovativa
funzione OMRON di allarme di caduta di
tensione e design compatto per la riduzione
delle dimensioni della macchina.

• Nuova funzione di allarme di caduta di tensione per facilitare il
rilevamento delle cause degli errori (solo per
S8VM-@@@24 A@/P@).

• Ampia possibilità di scelta tra gli oltre 20 modelli disponibili in
5 differenti potenze.

• Conformità alla direttiva RoHS.

• Norme di sicurezza:
UL508/60950-1/1604, CSA C22.2 N. 14/N. 60950-1/N. 213,
EN50178, EN60950-1

• Emissioni delle correnti armoniche: in conformità
a EN61000-3-2.

• Design innovativo che impedisce alle viti di fuoriuscire dalla
morsettiera.

• Protezione per le dita che impedisce le scosse elettriche.

• Montaggio su guida DIN.

Nota: Vedere la sezione Modalità d'uso per garantire la sicurezza

a pagina 19.

Nota: I modelli da 300 a 1.500 W saranno rilasciati

nel 2006.

Legenda codice modello

■ Legenda codice modello

Nota: non tutte le combinazioni sono possibili. Vedere l'elenco dei modelli nella sezione Modelli disponibili a pagina 2.

Nota: 1. I modelli per montaggio frontale non possono essere utilizzati per il montaggio su guida DIN. Per il montaggio su guida DIN utilizzare

i modelli con staffa dedicata.

2. Il connettore (custodia e terminali) per l'uscita di allarme di caduta di tensione è fornito con i modelli S8VM-05024A@/P@,
S8VM-10024A@/P@ e S8VM-15024A@/P@.

1 2

3

4

S8VM- @@@@@@@

1. Potenza

015: 15 W
030: 30 W
050: 50 W
100: 100 W
150: 150 W

2. Tensione di uscita

05: 5 V
12: 12 V
15: 15 V
24: 24 V

3. Configurazione/funzione

Nessuna: Modello aperto Modello standard
C: Modello protetto Modello standard
A: Modello protetto Modello con allarme di caduta di

tensione NPN
(nota 2)

P: Modello protetto Modello con allarme di caduta di

tensione PNP
(nota 2)

4. Configurazione

Nessuna: Modello a montaggio frontale
D: Modello con staffa di montaggio su guida DIN

Alimentatore switching S8VM 5

2 Alimentatore switching S8VM

Modelli disponibili

Nota: I modelli S8VM-@@@@@CD e S8VM-@@@@@PD sono standard. Per gli altri modelli contattare il rappresentante o il distributore OMRON.

Nota: 1. La potenza di uscita del modello S8VM-15005@@ è di 135 W.

Configura-

zione

Potenza Tensione

di ingresso

Tensione

di uscita

Corrente
di uscita

Montaggio frontale Staffa di montaggio su guida DIN

Modello

standard

Modello con allarme di caduta

di tensione

Modello

standard

Modello con allarme di caduta

di tensione

NPN PNP NPN PNP

Modelli
aperti

15 W 100 ... 240 Vc.a. 5 V 3 A S8VM-01505 --- --- S8VM-01505D --- ---

12 V 1,3 A S8VM-01512 --- --- S8VM-01512D --- --­15 V 1 A S8VM-01515 --- --- S8VM-01515D --- --­24 V 0,65 A S8VM-01524 --- --- S8VM-01524D --- ---

30 W 5 V 6 A S8VM-03005 --- --- S8VM-03005D --- ---

12 V 2,5 A S8VM-03012 --- --- S8VM-03012D --- --­15 V 2 A S8VM-03015 --- --- S8VM-03015D --- --­24 V 1,3 A S8VM-03024 --- --- S8VM-03024D --- ---

50 W 5 V 10 A S8VM-05005 --- --- S8VM-05005D --- ---

12 V 4,3 A S8VM-05012 --- --- S8VM-05012D --- --­15 V 3,5 A S8VM-05015 --- --- S8VM-05015D --- --­24 V 2,2 A S8VM-05024 --- --- S8VM-05024D --- ---

100 W 5 V 20 A S8VM-10005 --- --- S8VM-10005D --- ---

12 V 8,5 A S8VM-10012 --- --- S8VM-10012D --- --­15 V 7 A S8VM-10015 --- --- S8VM-10015D --- --­24 V 4,5 A S8VM-10024 --- --- S8VM-10024D --- ---

150 W 5 V 27 A S8VM-15005

(nota 2)

--- --- S8VM-15005D
(nota 2)

--- ---

12 V 12,5 A S8VM-15012 --- --- S8VM-15012D --- --­15 V 10 A S8VM-15015 --- --- S8VM-15015D --- --­24 V 6,5 A S8VM-15024 --- --- S8VM-15024D --- ---

Modelli
protetti

15 W 100 ... 240 Vc.a. 5 V 3 A S8VM-01505C --- --- S8VM-01505CD --- ---

12 V 1,3 A S8VM-01512C --- --- S8VM-01512CD --- --­15 V 1 A S8VM-01515C --- --- S8VM-01515CD --- --­24 V 0,65 A S8VM-01524C S8VM-01524A (nota 1) S8VM-01524CD S8VM-01524AD (nota 1)

30 W 5 V 6 A S8VM-03005C --- --- S8VM-03005CD --- ---

12 V 2,5 A S8VM-03012C --- --- S8VM-03012CD --- --­15 V 2 A S8VM-03015C --- --- S8VM-03015CD --- --­24 V 1,3 A S8VM-03024C S8VM-03024A (nota 1) S8VM-03024CD S8VM-03024AD (nota 1)

50 W 5 V 10 A S8VM-05005C --- --- S8VM-05005CD --- ---

12 V 4,3 A S8VM-05012C --- --- S8VM-05012CD --- --­15 V 3,5 A S8VM-05015C --- --- S8VM-05015CD --- --­24 V 2,2 A S8VM-05024C S8VM-05024A S8VM-05024P S8VM-05024CD S8VM-05024AD S8VM-05024PD

100 W 5 V 20 A S8VM-10005C --- --- S8VM-10005CD --- ---

12 V 8,5 A S8VM-10012C --- --- S8VM-10012CD --- --­15 V 7 A S8VM-10015C --- --- S8VM-10015CD --- --­24 V 4,5 A S8VM-10024C S8VM-10024A S8VM-10024P S8VM-10024CD S8VM-10024AD S8VM-10024PD

150 W 5 V 27 A S8VM-15005C

(nota 2)

--- --- S8VM-15005CD
(nota 2)

--- ---

12 V 12,5 A S8VM-15012C --- --- S8VM-15012CD --- --­15 V 10 A S8VM-15015C --- --- S8VM-15015CD --- --­24 V 6,5 A S8VM-15024C S8VM-15024A S8VM-15024P S8VM-15024CD S8VM-15024AD S8VM-15024PD

Alimentatore switching S8VM6

Alimentatore switching S8VM 3

Specifiche

■ Caratteristiche tecniche

Nota: 1. Non utilizzare l'uscita dell'inverter per l'alimentatore. Sono disponibili inverter con una frequenza di uscita di 50/60 Hz, ma il rialzo della temperatura interna

dell'alimentatore potrebbe provocare scintille o combustione.

2. Per ulteriori informazioni, vedere la sezione Curve caratteristiche alle pagine 10, 11 e 12.

3. Ruotando il regolatore della tensione di uscita V. ADJ, la tensione aumenta di oltre +20% dell'intervallo di regolazione della tensione consentito.

Per regolare la tensione di uscita, occorre confermare la tensione di uscita effettiva dall'alimentatore e verificare che il carico non sia danneggiato.

4. Per ripristinare la protezione, togliere l'alimentazione per almeno 3 minuti, quindi riattivarla.

5.

Emissioni condotte: la presenza di disturbi è influenzata da fattori come il metodo di cablaggio. Il prodotto è conforme alla classe B quando la piastra di alluminio viene sistemata
sotto il prodotto. Per i modelli a 15 W, inserire un filtro a morsetto (ZCAT2436-1330 di TDK: 50

:

min. [50 … 500 MHz] o equivalente) nel cablaggio di uscita per ridurre i disturbi.

6.

Emissioni irradiate: la presenza di disturbi è influenzata da fattori come il metodo di cablaggio. Il prodotto è conforme alla classe B quando la piastra di alluminio viene sistemata
sotto il prodotto. Per i modelli a 150 W, inserire un filtro a morsetto (ZCAT2017-0930 di TDK: 35

:

min. [50 … 500 MHz] o equivalente) nel cablaggio di ingresso per ridurre i disturbi.

7. I modelli a 150 W sono in attesa di approvazione per UL1604 (Classe I/Divisione 2) e CSA C22.2 N. 213 (Classe I/Divisione 2). Tuttavia, i modelli S8VM-15024@@ sono

progettati per la conformità alla corrente di uscita nominale di 6,3 A max.

8. Il peso indicato è per i modelli a montaggio frontale (aperti).

9. A@: tipo NPN

P@: tipo PNP

Caratteristiche Potenza 15 W 30 W 50 W 100 W 150 W
Efficienza Modelli a 5 V 75% min. 75% min. 80% min. 81% min. 81% min.

Modelli a 12 V 78% min. 79% min. 79% min. 81% min. 81% min.
Modelli a 15 V 78% min. 79% min. 79% min. 81% min. 81% min.
Modelli a 24 V 80% min. 81% min. 80% min. 82% min. 83% min.

Ingresso Tensione (nota 1) 100 … 240 Vc.a. (85 … 264 Vc.a.)

Frequenza (nota 1) 50/60 Hz (47 … 63 Hz)
Corrente Ingresso 100 V 0,5 A max. 0,9 A max. 0,8 A max. 1,4 A max. 2 A max.

Ingresso 200 V 0,25 A max. 0,45 A max. 0,4 A max. 0,7 A max. 1 A max.

Fattore di
potenza

Ingresso 100 V --- 0,98 min.
Ingresso 200 V --- 0,94 min.

Emissioni delle correnti armoniche --- Conforme a EN 61000-3-2
Corrente di

dispersione

Ingresso 100 V 0,4 mA max. (all'uscita nominale)
Ingresso 200 V 0,75 mA max. (all'uscita nominale)

Corrente di
spunto
(nota 2)

Ingresso 100 V 17,5 A max. (per avvio a freddo a 25qC)
Ingresso 200 V 35 A max. (per avvio a freddo a 25qC)

Uscita Regolazione della tensione (nota 3) 20% … 20% (con V. ADJ) (S8VM-@@@24 A@/P@: 10% … 20%)

Ondulazione residua 3,2% (p-p) max. (5 V),

1,5% (p-p) max. (12 V),
1,2% (p-p) max. (15 V),
1% (p-p) max. (24 V),
(con ingresso e uscita nominali)

3,2% (p-p) max. (5 V),
1,5% (p-p) max. (12 V),
1,2% (p-p) max. (15 V),
0,75% (p-p) max. (24 V),
(con ingresso e uscita nominali)

Stabilità verso la linea 0,4% max. (con ingresso 85 … 264 Vc.a., 100%)
Stabilità verso il carico (ingresso nominale) 0,8% max. (con ingresso nominale, 0 … 100% del carico)
Coefficiente di temperatura 0,02%/qC max.
Ritardo all'accensione (nota 2) 1.100 ms max. (con ingresso e uscita nominali) 800 ms max. (con ingresso e uscita nominali)
Tempo di mantenimento (nota 2) 20 ms tip. (15 ms min.) (con ingresso e uscita nominali)

Funzioni
ausiliarie

Protezione da sovraccarico
(nota 2)

105% … 160% della corrente di carico
nominale, caduta di tensione, funzionamento
intermittente, reset automatico

105% … 160% della corrente di carico nominale,
caduta di tensione (12 V, 15 V e 24 V),
caduta di tensione, funzionamento intermittente (5 V),
reset automatico

Protezione da sovratensione
(nota 2)

Sì (nota 4)

Segnalazione allarme di caduta di tensione Sì (colore: giallo (DC LOW1), rosso (DC LOW2)) (solo per S8VM-@@@24 A@/P@ )
Uscita allarme di caduta di tensione No Sì (solo per S8VM-@@@24 A@/P@ )

(uscita a transistor), 30 Vc.c. max., 50 mA max. (nota 9)

Funzionamento in serie Sì
Funzionamento in parallelo No
Funzione di rilevamento remoto No Sì

Varie Temperatura di funzionamento Fare riferimento alla curva di correzione nella sezione Curve caratteristiche (senza formazione di ghiaccio

o condensa) (nota 2).

Temperatura di stoccaggio 25 ... 65qC
Umidità relativa 30% … 85% (umidità di stoccaggio: 25% … 90%)
Rigidità dielettrica 3 kVc.a. per 1 min. (tra gli ingressi e le uscite; corrente di rilevamento: 20 mA)

2 kVc.a. per 1 min. (tra gli ingressi e i terminali PE/FG; corrente di rilevamento: 20 mA)
500 Vc.a. per 1 min. (tra le uscite e i terminali PE/FG; corrente di rilevamento: 100 mA)
500 Vc.a. per 1 min. (tra le uscite, tranne quelle di rilevamento, e i terminali di uscita di rilevamento; corrente di
rilevamento: 20 mA) (solo per S8VM-@@@24 A@/P@ )

Isolamento 100 M: min. (tra le uscite e gli ingressi, terminali PE FG) a 500 Vc.a.)
Resistenza alle vibrazioni 10 … 55 Hz, ampiezza singola pari a 0,375 mm per 2 ore in ciascuna delle direzioni X, Y e Z
Resistenza agli urti

150m/s

2

, per 3 volte in ciascuna delle direzioni rX, rY e rZ

Spia di funzionamento Sì (colore: verde)
EMI Emissioni condotte Conforme a EN61204-3 EN55011 classe B e basato sulla classe B FCC (nota 5)

Emissioni irradiate Conforme a EN61204-3 EN55011 Classe B (nota 6)

EMS Conforme ai livelli di elevata severità di EN61204-3
Approvazioni

(nota 7)

UL: UL508 (Listing), UL60950-1, UL1604 (Classe I/Divisione 2)
CSA: cUL: C22.2 N.14, cUR: N. 60950-1, N. 213 (Classe I/Divisione 2)
EN: EN50178, EN60950-1
SELV (EN60950-1)
In base a VDE0160/P100

Peso (nota 8) 180 g max. 220 g max. 290 g max. 460 g max. 530 g max.

Alimentatore switching S8VM 7

4 Alimentatore switching S8VM

Collegamenti

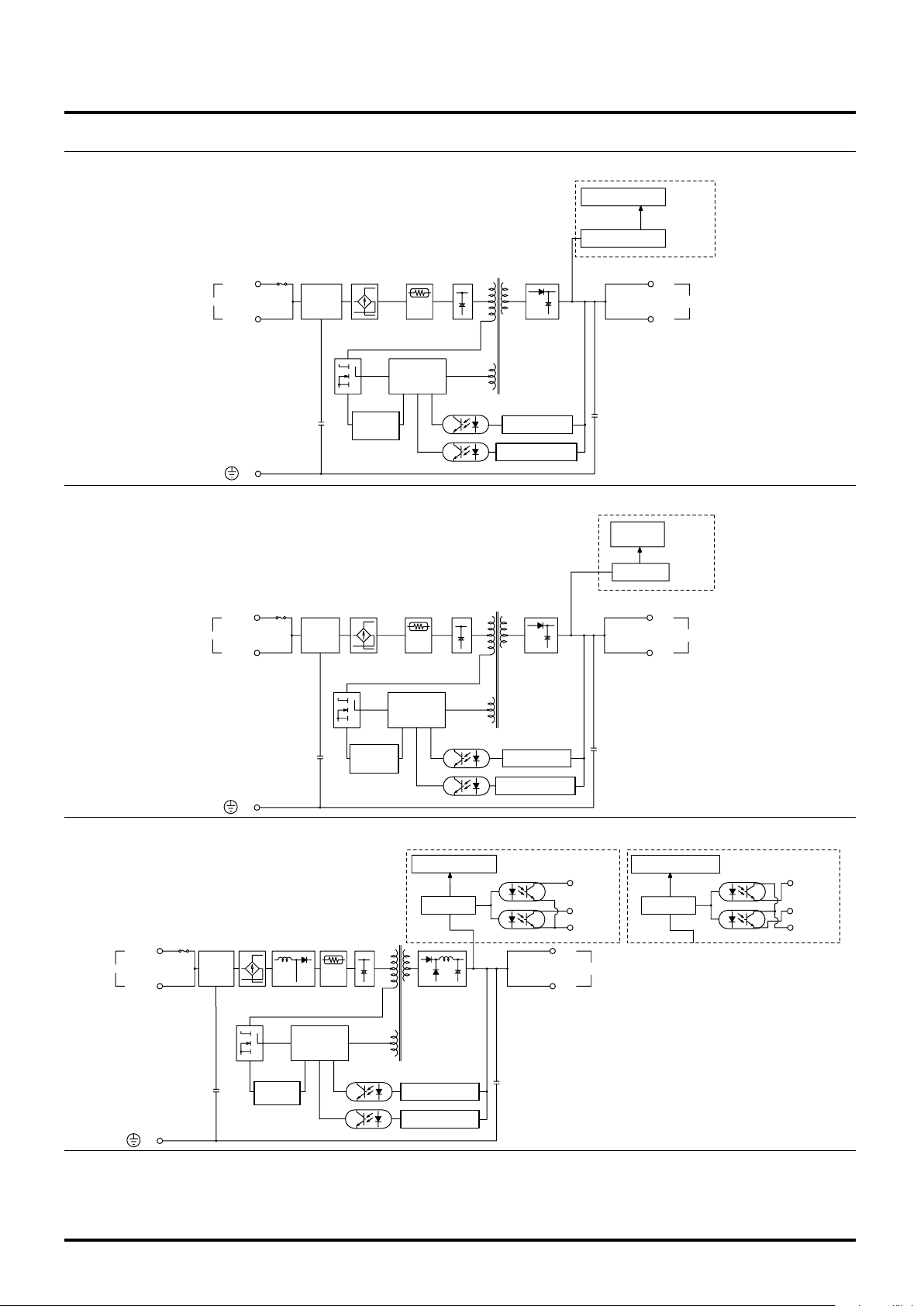

■ Diagrammi a blocchi

Filtro

antidisturbo

Circuito di

rilevamento sovratensione

Fusibile da

2 A

Circuito raddrizzatore/

livellatore

Circuito

di controllo

trasmissione

CA (L)

CA (N)

INGRESSO

/FG

Fotoaccoppiatore

USCITA CC

−V

+V

Circuito

di rilevamento tensione

Raddrizzatore Livellatore

Circuito di

rilevamento

delle sovracorrenti

Circuito
di protezione
dalle correnti
di spunto

Rilevamento

caduta di tensione

S8VM-01524A@

Segnalazione

allarme di caduta di tensione

DC LOW1
DC LOW2

S8VM-015@@@@ (15 W)

Filtro

antidisturbo

Fusibile da

3,15 A

CA (L)

CA (N)

INGRESSO

USCITA CC

−V

+V

Rilevamento

caduta di tensione

Segnalazione

allarme di caduta

di tensione

DC LOW1
DC LOW2

S8VM-03024A@

/FG

Circuito di

rilevamento sovratensione

Circuito raddrizzatore/

livellatore

Circuito
di controllo
trasmissione

Fotoaccoppiatore

Circuito

di rilevamento tensione

Raddrizzatore

Livellatore

Circuito
di protezione
dalle correnti
di spunto

Circuito di

rilevamento

di sovracorrente

S8VM-030@@@@ (30 W)

Fusibile da

2 A

CA (L)

CA (N)

INGRESSO

USCITA CC

−V

+V

Allarme
DC LOW1

Comune

Circuito
di protezione
dalle correnti
di spunto

Rilevamento

caduta di tensione

Allarme
DC LOW2

S8VM-05024A@ (NPN)

DC LOW1
DC LOW2

Segnalazione

allarme di caduta di tensione

/FG

Filtro

antidisturbo

Circuito di

rilevamento sovratensione

Circuito raddrizzatore/

livellatore

Circuito

di controllo

trasmissione

Fotoaccoppiatore

Circuito

di rilevamento tensione

Raddrizzatore

Livellatore

Soppressione
della corrente
armonica

Fotoaccoppiatore

Circuito di

rilevamento

di sovracorrente

Allarme
DC LOW1

Comune

Rilevamento

caduta di tensione

Allarme
DC LOW2

S8VM-05024P@ (PNP)

DC LOW1
DC LOW2

Segnalazione

allarme di caduta di tensione

Fotoaccoppiatore

S8VM-050@@@@ (50 W)

Alimentatore switching S8VM8

Alimentatore switching S8VM 5

USCITA CC

−V

+V

Allarme
DC LOW1

Comune

Rilevamento

caduta di tensione

Allarme
DC LOW2

INGRESSO

CA (N)

CA (L)

Fusibile da

3,15 A

Trasmissione

S8VM-10024A@ (NPN)

Rilevamento remoto

+S

−S

DC LOW1
DC LOW2

Segnalazione

allarme di

caduta di tensione

/FG

Filtro

antidisturbo

Circuito di

rilevamento sovratensione

Circuito raddrizzatore/

livellatore

Circuito di

controllo

trasmissione

Fotoaccoppiatore

Circuito

di rilevamento tensione

Raddrizzatore

Livel­latore

Circuito di

rilevamento

sovracorrente

Soppressione
della corrente
armonica

Fotoaccoppiatore

A

l

D

C

C

o

Rilevamento

caduta di tensione

A

l

D

C

S8VM-10024P@ (PNP)

DC LOW1
DC LOW2

Segnalazione

allarme di

caduta di tensione

Fotoaccoppiatore

Circuito di prote­zione dalle cor­renti di spunto

S8VM-100@@@@ (100 W)

USCITA CC

−V

+V

Allarme
DC LOW1

Comune

Rilevamento

caduta di tensione

Allarme
DC LOW2

INGRESSO

CA (N)

CA (L)

Fusibile da

5 A

Trasmissione

Rilevamento remoto

+S

−S

DC LOW1
DC LOW2

Segnalazione

allarme di caduta

di tensione

S8VM-15024A@ (NPN)

/FG

Filtro

antidisturbo

Circuito di

rilevamento sovratensione

Circuito raddrizzatore/

livellatore

Circuito di

controllo

trasmissione

Fotoaccoppiatore

Circuito

di rilevamento tensione

Raddrizzatore

Livel­latore

Soppressione
della corrente
armonica

Fotoaccoppiatore

Circuito di rilevamento

sovracorrente

Allarme
DC LOW1

Comune

Rilevamento

caduta di tensione

Allarme
DC LOW2

S8VM-15024P@ (PNP)

DC LOW1
DC LOW2

Segnalazione

allarme di caduta di tensione

Fotoaccoppiatore

Circuito di prote-

zione dalle cor-

renti di spunto

S8VM-150@@@@ (150 W)

Alimentatore switching S8VM 9

6 Alimentatore switching S8VM

Installazione

■ Descrizione del pannello frontale

Nota: 1. Il fusibile si trova sul lato sinistro. NON può essere sostituito

dall'utilizzatore.

2.

Per il collegamento di messa a terra di protezione utilizzare il
foro di montaggio a pannello come mostrato nella figura sotto.
Utilizzare un collegamento di messa a terra di protezione, come
previsto dalle norme di sicurezza. Effettuare il completo
collegamento della messa a terra (solo per S8VM-

@@@@@

D).
Morsetto di terra: M3 (profondità: 8 mm max.)/Cavo di messa
a terra: AWG 18

3. Solo per S8VM-@@@24A@/P@

4.

Solo per S8VM-05024A@/P@, S8VM-10024A@/P

@

e S8VM-15024A

@/P@

. È fornito inoltre il connettore (custodia
e terminali) per l'uscita del rilevamento di caduta di tensione. Per
ulteriori informazioni, vedere la sezione Preparazione del
connettore XH a pagina 20 in Precauzioni per la sicurezza.

5. Quando non si utilizza la funzione di rilevamento remoto,
lasciare il ponticello per cortocircuito nello stato in cui si
trova alla consegna.

6. Modelli A@: terminale comune (emettitore)
Modelli P@: terminale comune (collettore)

■ Etichetta colorata

5
4

3

2
1

6

7

8 9 10

12

12

1

2

11

8

9

1

0

3

11

4

5

6 7

12

12

1

2

11

3

11

4

5

12

12

6

7

8 9 10

12

12

Modelli da 15 W, 30 W,

Modelli aperti Modelli protetti

S8VM-015@@/S8VM-015@@D
S8VM-030@@/S8VM-030@@D
S8VM-050@@/S8VM-050@@D

Modelli da 100 W

Modelli aperti Modelli protetti

S8VM-100@@/S8VM-100@@D S8VM-100@@C@/S8VM-10024A@/P@

Modelli da 150 W

Modelli aperti Modelli protetti

S8VM-150@@/S8VM-150@@D S8VM-150@@C@/S8VM-15024A@/P@

S8VM-015@@C@/S8VM-01524A@
S8VM-030@@C@/S8VM-03024A@
S8VM-050@@C@/S8VM-05024A@/P@

N. Nome Funzione

1 Terminali di ingresso CA (L, N) Collegare l’ingresso a questi terminali

(nota 1).

2

Terminale PE: terminale di messa
a terra di protezione
(S8VM-

@@@@@C@

/S8VM-

@@@@@A@

/S8VM-

@@@@@P@

)
Terminale FG: terminale di messa
a terra del telaio (S8VM-

@@@@@

/

S8VM-

@@@@@

D)

Collegare la terra a questo terminale
(nota 2).

3 Terminali di uscita CC (-V, +V) Collegare il carico a questi terminali.
4 Spia di funzionamento

(CC ON: verde)

È accesa (verde) quando l'uscita in
corrente continua (CC) è attiva.

5

Regolatore tensione di uscita
(V. ADJ)

Utilizzare questo selettore per
regolare la tensione sul carico.

6 Spia di caduta di tensione 1

(DC LOW1: giallo) (nota 3)

Si accende solo quando viene rilevata
una caduta momentanea della tensione
di uscita. Lo stato viene mantenuto.

7 Spia di caduta di tensione 2

(DC LOW2: rosso) (nota 3)

Si accende solo quando la tensione di
uscita scenda a circa 20 V o ad un
valore inferiore.

8 Terminale di uscita dell'allarme

di caduta di tensione 1:
(DC LOW1) (nota 4)

Si attiva solo quando viene rilevata una
caduta momentanea della tensione di
uscita. Lo stato viene mantenuto.
(Quando si verifica una caduta di
tensione, il transistor viene disattivato).

9 Terminale di uscita dell'allarme

di caduta di tensione 2
(DC LOW2) (nota 4)

L'allarme si verifica solo quando la
tensione di uscita scenda a circa 20 V
o a un valore inferiore.
Quando si verifica una caduta di
tensione, il transistor viene disattivato.

10 Comune per l'uscita di allarme di

caduta di tensione (nota 4)

Terminale comune (nota 6) per
i terminali 8 e 9

11 Terminali di rilevamento remoto

(nota 5)

Correggono la caduta di tensione del
carico.

12

Ponticello per cortocircuito (nota 5)

---

Collegamento di
messa a terra di protezione

Terra

Etichetta colorata per l'identificazione della tensione di uscita

Verde: 5 V
Blu: 12 V
Giallo: 15 V
Bianco: 24 V

In base al colore di questa etichetta colorata è possibile
identificare la tensione di uscita:

Alimentatore switching S8VM10

Alimentatore switching S8VM 7

Curve caratteristiche

■ Curva di correzione

Nota: 1. È possibile che i componenti interni si deteriorino o danneggino. Non utilizzare l'alimentatore nelle aree esterne alle curve di correzione,

ovvero nell'area ombreggiata A dei grafici riportati sopra.

2. Se si verifica un problema di diminuzione della potenza utilizzare una ventilazione forzata.

3. Quando si montano due o più alimentatori affiancati, distanziarli di almeno 20 mm. I modelli da 100 e 150 W non si possono montare

affiancati. Accertarsi di installare gli alimentatori il più lontano possibile da fonti di calore. Come valore di riferimento, lasciare almeno 50 mm
di spazio dai lati destro e sinistro. Con una distanza di soli 20 mm, utilizzare l'alimentatore con un rapporto di carico pari o inferiore a 80%.

4. Quando si utilizzano i modelli a 150 W per un lungo periodo di tempo a una tensione di ingresso pari o inferiore a 90 Vc.a., ridurre il carico
delle curve di correzione mostrate in precedenza a una percentuale pari o inferiore a 80%.

S8VM-15 W/30 W

Montaggio standard/Montaggio orizzontale/Montaggio verso l'alto

S8VM-50 W

Montaggio standard/Montaggio orizzontale

Montaggio verso l'alto

S8VM-100 W

Montaggio standard

Montaggio orizzontale/Montaggio verso l'alto

S8VM-150 W

Montaggio standard Montaggio orizzontale

Montaggio verso l'alto

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

A

Temperatura ambiente (°C)

Modello aperto

Modello protetto

Carico (%)

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

A

Temperatura ambiente (˚C)

Modello aperto

Modello protetto

Carico (%)

−20 −10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

120

100

80

60

40

20

0

−20 −10 0 10 20 30 40 50 60 70 80
Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

120

100

80

60

40

20

0

−20 −10 0 10 20 30 40 50 60 70 80
Temperatura ambiente (°C)

Modello aperto

Modello protetto

A

Carico (%)

Alimentatore switching S8VM 11

8 Alimentatore switching S8VM

■ Montaggio

Nota: 1. Un montaggio errato impedisce un'adeguata dissipazione

del calore, provocando l'eventuale deterioramento o guasto
dei componenti interni.
Utilizzare il prodotto nell'ambito della curva di correzione
adatta alla direzione di montaggio scelta.

2.

Utilizzare la piastra di metallo come pannello di montaggio (*1).

3. Installare l'alimentatore in modo che l'aria circoli liberamente
intorno, poiché è stato progettato per disperdere calore tramite
la naturale circolazione dell'aria.

4. Coppia di serraggio delle viti di montaggio
(valore consigliato: 0,49 Nm).

■ Funzione di rilevamento remoto

(solo per S8VM-100@@@@/150@@@@)

Questa funzione consente di compensare la caduta di tensione sul carico.
Per utilizzarla, effettuare il collegamento dopo la rimozione dei due
ponticelli per cortocircuito del terminale di rilevamento remoto.

Nota: 1. Per il collegamento, utilizzare un cavo schermato

a 2 conduttori (*1).

2. Utilizzare un cavo molto spesso poiché le cadute di alta
tensione nelle linee di carico (*2) possono attivare la
funzione di protezione da sovratensione.

3. Utilizzare questa funzione quando la caduta di tensione
è pari o inferiore a 0,3 V.

4.

Quando i terminali +S e S sono aperti con il ponticello per
cortocircuito rimosso, la funzione di protezione da sovratensione
viene attivata e la tensione di uscita viene interrotta.

5. Se la linea di carico è troppo lunga, utilizzare un
condensatore elettrolitico nelle tre posizioni seguenti:

1) Lungo i terminali di carico

2) Tra i terminali +S e +

3) Tra i terminali S e 
Come guida, selezionare la potenza del condensatore tra le
diverse decine e centinaia di PF, quindi determinare la
potenza quando si effettua il collegamento del
condensatore tra i terminali, come mostrato di seguito.

■

Corrente di spunto, ritardo all'ac­censione, tempo di mantenimento

■ Valori di riferimento

*1

*1

*1

Montaggio standard
(tipo con staffa di montaggio su
guida DIN)

Montaggio standard
(tipo a montaggio frontale)

Montaggio orizzontale
(tipo a montaggio frontale)

Corretto

Corretto

Corretto

Montaggio verso l'alto
(tipo con staffa di montaggio su
guida DIN)

Montaggio verso l'alto
(tipo a montaggio frontale)

Errato

Corretto

Montaggio verso il basso
(tipo con staffa di montaggio su
guida DIN)

Montaggio verso il basso
(tipo a montaggio frontale)

Errato

Errato

Elemento Valore Definizione

Affidabilità
(MTBF)

135.000 h
min.

Il fattore MTBF (che significa tempo medio fra i guasti),
viene calcolato facendo riferimento alla probabilità di
guasti fortuiti degli apparecchi e indica l'affidabilità di un
dispositivo. Tale valore non rappresenta quindi
necessariamente la durata del prodotto.

Durata
prevista

10 anni min. La durata prevista indica il numero medio di ore di

funzionamento ad una temperatura ambiente di 40qC
e con un tasso di carico del 50%.
Essa è generalmente determinata dalla durata del
condensatore elettrolitico in alluminio incorporato.

CC ON

V. ADJ

+

S

+V

−V

−S

*

1

*

2

Ponticelli per

cortocircuito

CC ON

V. ADJ

+

S

+V

−V

−S

+

+

+

Ritardo all'accensione

Tempo di mantenimento

Corrente di spunto all'accensione

90%

95%

Ingresso ON

Ingresso OFF

Tensione CA
di ingresso

Corrente CA
di ingresso

Tensione
di uscita

Alimentatore switching S8VM12

Alimentatore switching S8VM 9

■ Protezione da sovraccarico

L'alimentatore è dotato di una funzione di protezione da sovraccarico
che protegge l'apparecchio da eventuali danni dovuti a cortocircuito
e sovraccarico.
Se la corrente di uscita è superiore al 105% della corrente nominale,
questa funzione viene attivata con conseguente abbassamento
automatico della tensione di uscita. Quando la corrente di uscita
rientra nel campo nominale, la funzione di protezione da
sovraccarico si disattiva automaticamente.

I valori riportati nei diagrammi precedenti sono solo di riferimento.
Nota: 1. I componenti interni possono deteriorarsi o danneggiarsi se

durante il funzionamento perdura uno stato di sovraccarico
o cortocircuito.
Risolvere il prima possibile lo stato di sovraccarico.

2. I componenti interni possono deteriorarsi o danneggiarsi se
l'alimentatore viene utilizzato per applicazioni con frequenti
correnti di spunto o sovraccarichi sul carico. Non utilizzare
l'alimentatore per questo tipo di applicazioni.

■ Protezione da sovratensione

Tenendo conto dell'eventualità di sovratensioni, è opportuno
realizzare il sistema in modo tale che il carico non sia soggetto a una
tensione eccessiva anche in caso di guasto del circuito di feedback
dell'alimentatore. Per evitare danni al carico dovuti alla
sovratensione, la tensione di uscita viene disattivata se supera il
140% della tensione nominale. In questo caso è necessario togliere
l'alimentazione di ingresso per almeno 3 minuti, quindi riattivarla.

I valori riportati nel diagramma precedente sono solo di riferimento.
*1 S8VM-@@@24A@/P@
*2 Tranne che per S8VM-@@@24A@/P@
Nota: 1. Non riattivare l'alimentazione di ingresso fino a quando

la causa della sovratensione non è stata rimossa.

2.

Quando il regolatore della tensione di uscita (V. ADJ)
è impostato su un valore oltre il + 20% della tensione di
uscita nominale, la funzione di protezione da sovratensione
viene attivata.

■ Spie uscite di rilevamento della caduta di tensione

(Solo per S8VM-@@@24A@/P@)

Se in un alimentatore S8VM-

@@@

24A@/P@ con funzione di allarme di caduta di tensione viene rilevata una caduta di tensione, la spia DC LOW si accende

per notificare un errore nell'uscita. Anche il transistor invia una segnalazione per notificare l'errore (tranne che per S8VM-01524A

@

e S8VM-03024A@).

Uscita a transistor: Tipo NPN: (S8VM-@@@24A@) Corrente di dispersione quando disattivo: pari o inferiore a 0,1 mA

Tipo PNP: (S8VM-@@@24P@)
30 Vc.c. max., 50 mA max.Tensione residua quando attivo: pari o inferiore a 2 V

• Funzione di allarme di caduta di tensione 1 (DC LOW1)
Viene rilevata solo la caduta di tensione momentanea (tempo min. 20 msec). La soglia di intervento viene regolata automaticamente

in corrispondenza della tensione di uscita (circa 2,7 V inferiore per una tensione di uscita di 24 V).
Durante il rilevamento, il transistor è disattivo (senza continuità tra 8 e 10) e il LED (6: giallo) si accende (la funzione di allarme di caduta di tensione
1 viene utilizzata come una funzione di blocco permanente).

• Funzione di allarme di caduta di tensione 2 (DC LOW2)
La tensione di rilevamento è impostata su circa 20 V (da 18 a 21,6 V).

Durante il rilevamento, il transistor è disattivo (senza continuità tra 9 e 10) e il LED (7: rosso) si accende.
Nota: 1. Questa funzione effettua il monitoraggio della tensione ai terminali di uscita dell'alimentatore.

Per controllare la tensione effettiva, eseguire la misurazione sul lato del carico.

2. La graduale caduta di tensione non viene rilevata dalla funzione di allarme di caduta di tensione 1 (DC LOW1).

3. Quando la funzione di allarme di caduta di tensione 1 (DC LOW1) rileva la caduta di tensione, il transistor viene disattivato e il LED (6: giallo)

rimane acceso. Per disattivare la funzione, disattivare l'alimentazione di ingresso per un periodo pari o superiore a 60 secondi, quindi riattivarla.

4. Se la tensione di uscita si stabilizza su un valore pari o inferiore a 15 V quando si utilizza la funzione di allarme di caduta di tensione

1 (DC LOW 1), viene ripristinato lo stato di mantenimento dell'uscita.

Corrente di uscita (%)

0 100

50

Tensione di uscita (V)

Funzionamento intermittente

0 10050

Corrente di uscita (%)

Tensione di uscita (V)

Funzionamento intermittente

0 10050

Corrente di uscita (%)

Tensione di uscita (V)

15/30 W

50/100/150 W (5 V)

50/100/150 W (12 V, 15 V, 24 V)

Attivazione della protezione
da sovratensione

Campo di regolazione

Tensione di
uscita nominale

+20%

−10%

−20%

0 V

Circa 40%

*1 *2

Tensione di uscita (V)

S8VM-01524A@
S8VM-03024A@

S8VM-05024A@/P@ S8VM-10024A@/P@ S8VM-15024A@/P@

4

6

7

4

6

7

8 9 10

8

9

10

4

6 7

4

6

7

8

9

10

Alimentatore switching S8VM 13

10 Alimentatore switching S8VM

■ Cause probabili degli errori dell'alimentatore e soluzione di problemi
con la funzione di allarme di caduta di tensione

Se viene attivata la funzione di allarme di caduta di tensione, verificare le informazioni riportate di seguito.
Se dopo la verifica l'alimentatore non funziona normalmente, contattare il rappresentante OMRON.
Nella tabella si trovano i seguenti simboli:

: Acceso, : Spento, : Lampeggiante

Nota: Lampeggiante: la tensione di uscita non è stabile e provoca la ripetuta accensione e spegnimento del LED.

DC ON DC LOW1 DC LOW2

Tensione di uscita Diagnosi dello stato dell'alimentatore

LED :
verde

LED :
giallo

Uscita a
transistor
H ... J

LED :
rosso

Uscita a
transistor
I ... J

1 Attiva Attiva o

Normale
(circa 90% min.
della tensione di
uscita nominale)

Stato normale

2 Disattiva Attiva o

Normale
(circa 90% min.
della tensione di
uscita nominale)

La tensione di uscita
è stata ripristinata allo
stato normale in seguito
a una precedente
e improvvisa caduta di
tensione.

3 Attiva Disattiva o

Caduta di uscita
(circa 90% max.
della tensione di
uscita nominale)

La tensione di uscita si
è abbassata
gradualmente ed è
rimasta bassa.

4 Disattiva Disattiva o

Caduta di uscita
(circa 90% max.
della tensione di
uscita nominale)

La tensione di uscita
rimane bassa in seguito
a una precedente
e improvvisa caduta di
tensione.

5 Disattiva

Attiva

Disattiva

o

Caduta di uscita
(circa 80% della
tensione di uscita
nominale)

La tensione di uscita
rimane bassa e continua
a oscillare in seguito
a una precedente
e improvvisa caduta di
tensione.

6 Attiva

Attiva

Disattiva

o

Caduta di uscita
(circa 80% della
tensione di uscita
nominale)

La tensione di uscita si
è abbassata
gradualmente, rimane
bassa e continua
a oscillare.

7 Disattiva Disattiva o Nessuna uscita

Non è stata rilevata
alcuna tensione di uscita.

8

Attiva

Disattiva

Attiva

Disattiva

o Uscita instabile

La tensione di uscita non
è stabile.

24 V

24 V

24 V 24 V



24 V



24 V





24 V

Alimentatore switching S8VM14

Alimentatore switching S8VM 11

Probabile causa dell'errore Soluzione del problema

--- --- 1

Assenza momentanea di alimentazione in
ingresso.

Verificare che la tensione di uscita sia normale e che nei dispositivi non si siano verificati dei problemi.

È possibile continuare a utilizzare l'alimentatore. Per disattivare la funzione DC LOW1 (stato dell'uscita

a transistor e del LED), disattivare l'alimentazione di ingresso e attendere almeno 60 secondi prima di

riattivarla.

2

Si è verificato un sovraccarico momentaneo. Probabilmente la corrente di carico ha superato quella nominale. Si suggerisce di ridurre il carico

collegato oppure sostituire l'alimentatore con uno di maggiore potenza.

All'avvio si è verificata una caduta di tensione di
uscita momentanea dovuta alla potenza dei
fattori capacitivi sul lato del carico oppure
quando il carico è stato attivato.

Probabilmente all'avvio si è verificato un flusso di corrente di spunto di elevata intensità sul lato del

carico. Si consiglia di sostituire l'alimentatore con uno di maggiore potenza.

La tensione di uscita è tornata al valore normale
dopo una rapida caduta provocata dall'utilizzo
del regolatore della tensione di uscita (V. ADJ).

Disattivare l'alimentazione di ingresso, quindi attendere almeno 60 secondi prima di riattivarla per

disattivare lo stato della spia.

Deterioramento dovuto a diversi anni di utilizzo
dell'alimentatore.

I componenti interni dell'alimentatore si sono deteriorati perché utilizzati da diversi anni. Si consiglia di

sostituire l’alimentatore ed eventualmente anche gli altri acquistati nello stesso periodo.

3

Sovraccarico (subito dopo il primo utilizzo
dell'alimentatore o con l'aumento del carico).

Probabilmente la corrente di carico ha superato quella nominale. Verificare la corrente di carico

effettiva e la potenza dell'alimentatore. Continuare a utilizzare l'alimentatore in stato di sovraccarico

potrebbe danneggiarlo.

La tensione di uscita è scesa di una percentuale
pari o inferiore a -10% della tensione nominale
in seguito all'utilizzo del regolatore della
tensione di uscita (V. ADJ).

Utilizzare il regolatore (V. ADJ) per portare la tensione di uscita ai valori nominali.

Si è verificato un sovraccarico improvviso
e l'alimentatore è rimasto in stato di
sovraccarico.

Probabilmente si è verificato un errore nel dispositivo di carico. Disattivare l'alimentazione di ingresso

e controllare se si sono verificati errori nel dispositivo di carico. Continuare a utilizzare l'alimentatore

in stato di sovraccarico potrebbe danneggiarlo.

4

La tensione di uscita rimane bassa dopo una
rapida caduta di tensione provocata dall'utilizzo
del regolatore della tensione di uscita (V. ADJ).

Utilizzare il regolatore (V. ADJ) per portare la tensione di uscita ai valori nominali. Per disattivare la

funzione DC LOW1 (stato dell'uscita a transistor e del LED), disattivare l'alimentazione di ingresso

e attendere almeno 60 secondi prima di riattivarla.

Lo stato continua a oscillare in seguito a un
improvviso sovraccarico.

Probabilmente si è verificato un errore nel dispositivo di carico. Disattivare l'alimentazione di ingresso

e controllare se si sono verificati errori nel dispositivo di carico. Continuare a utilizzare l'alimentatore

in stato di sovraccarico potrebbe danneggiarlo.

5

Deterioramento dovuto a diversi anni di utilizzo
dell'alimentatore.

I componenti interni dell'alimentatore si sono deteriorati perché utilizzati da diversi anni. Sostituire

l’alimentatore ed eventualmente anche gli altri acquistati nello stesso periodo.

6

Sovraccarico (subito dopo il primo utilizzo
dell'alimentatore o con l'aumento del carico).

Probabilmente la corrente di carico ha superato quella nominale. Verificare la corrente di carico

effettiva e la potenza dell'alimentatore. Continuare a utilizzare l'alimentatore in stato di sovraccarico

potrebbe danneggiarlo.

Alimentatore bloccato o danneggiato. Verificare la corretta alimentazione di ingresso. Se si verifica assenza di uscita anche quando

l'alimentazione di ingresso viene applicata correttamente, probabilmente è danneggiato il circuito

interno.

7

Attivazione della protezione da sovratensione Disattivare l'alimentazione di ingresso, quindi attendere almeno 3 minuti prima di riattivarla.

Se il problema si verifica di nuovo, probabilmente il circuito interno è danneggiato.

Il ponticello per corto circuito è caduto oppure i
terminali +S e -S sono aperti.

Verificare se i terminali +S e -S sono aperti. In caso affermativo, la funzione di protezione da

sovratensione è attivata. È pertanto necessario togliere l'alimentazione e attendere almeno 3 minuti

prima di riattivarla (solo per i modelli S8VM-10024A@/P@ e S8VM-15024A@/P@).

Corto circuito in uscita. Rimuovere la causa del corto circuito in uscita.
Funzionamento intermittente provocato da

sovraccarico (solo per S8VM-01524A@/
03024A@).

Probabilmente la corrente di carico ha superato quella nominale. Verificare la corrente di carico

effettiva e la potenza dell'alimentatore. Continuare a utilizzare l'alimentatore in stato di sovraccarico

potrebbe danneggiarlo.

8

Per più volte consecutive l'avvio
dell'alimentatore non è riuscito a causa della
capacità dei fattori capacitivi sul lato del carico.

Probabilmente all'avvio si è verificato un flusso di corrente di spunto di elevata intensità sul lato del

carico. Si consiglia di sostituire l'alimentatore con uno di maggiore potenza.

La corrente di ingresso viene attivata e
disattivata ripetutamente.

Verificare la corretta applicazione della tensione di ingresso dell'alimentatore.

Per più volte consecutive lo stato passa dal
funzionamento normale al corto circuito in
uscita.

Probabilmente si è verificato un errore nel dispositivo di carico. Disattivare l'alimentazione di ingresso

e controllare se si sono verificati errori nel dispositivo di carico.

Alimentatore switching S8VM 15

12 Alimentatore switching S8VM

Dimensioni

Nota: salvo diversa indicazione tutte le misure sono in millimetri.

■ Modelli per il montaggio frontale

62±0,5

67±0,3

68±0,5

15,5±0,5

8,5±0,5

8,5±0,5

8,5±0,5

84,5

84,5

33,5

Due M3 (profondità: 8 max.)

Due M3 (profondità: 8 max.)

13,6 max.

8,5±0,5

8,5±0,5

Due M3 (profondità: 8 max.)

17,6 max.

8,5±0,5

27

81,5

80,5

62±0,5

68±0,5

15,5±0,5

67±0,3

Due M3 (profondità: 8 max.)

S8VM-015@@
S8VM-015@@C
S8VM-01524A

Nota: l'immagine rappresenta

il modello S8VM-01524.

Fori di montaggio

Montaggio delle viti

Montaggio
laterale

Montaggio
lato
inferiore

62±0,5

68±0,5

Due Ø 4

67±0,3

Due Ø 4

Nota: l'immagine rappresenta

il modello S8VM-01524A.

84,5

33,5

13,6 max.

99,5

8,5±0,5

68±0,5

77±0,5

82±0,3

8,5±0,5

15,5±0,5

8,5±0,5

Due M3 (profondità: 8 max.)

Due M3 (profondità: 8 max.)

8,5±0,5

8,5±0,5

27

95,5

82,5

68±0,5

8,5±0,5

15,5±0,5

77±0,5

82±0,3

17,6 max.

Due M3 (profondità: 8 max.)

Due M3 (profondità: 8 max.)

S8VM-030@@
S8VM-030@@C
S8VM-03024A

Nota: l'immagine rappresenta

il modello S8VM-03024.

Fori di montaggio

Montaggio delle viti

Montaggio
laterale

Montaggio
lato
inferiore

77±0,5

68±0,5

Due Ø 4

82±0,3

Due Ø 4

Nota: l'immagine rappresenta

il modello S8VM-03024A.

Alimentatore switching S8VM16

Alimentatore switching S8VM 13

68±0,5

8,5±0,5

8,5±0,5

15±0,2

83±0,5

32,5±0,5

8±0,2

23,5±0,3

120,5

27

82,5

97±0,5

17,6 max.

Tre M3 (profondità: 4 max.)

Due M3 (profondità: 8 max.)

8,5±0,5

97±0,5

15±0,2

8±0,2

23,5±0,3

124,5

84,5

83±0,5

32,5±0,5

68±0,5

8,5±0,5

33,5

13,6 max.

Tre M3 (profondità: 4 max.)

Due M3 (profondità: 8 max.)

S8VM-050@@
S8VM-050@@C
S8VM-05024A
S8VM-05024P

Nota: l'immagine rappresenta il modello S8VM-05024.

Fori di montaggio

Montaggio delle viti

Montaggio
laterale

Montaggio
lato
inferiore

97±0,5

68±0,5

Due Ø 4

83±0,5

8±0,2

15±0,2

Tre Ø 4

Nota: l'immagine rappresenta il modello S8VM-05024A.

82,5

17,6 max.

160,5

8,5±0,5

68±0,5

135±0,5

120±0,5

8,5±0,5

15±0,2

7,5±0,2

25±0,2

30±0,5

28,5

Tre M3

(profondità: 4 max.)

Due M3 (profondità: 8 max.)

84,5

35

13,6 max.

164,5

8,5±0,5

68±0,5

135±0,5

120±0,5

8,5±0,5

15±0,2

7,5±0,2

25±0,2

30±0,5

Tre M3 (profondità: 4 max.)

Due M3 (profondità: 8 max.)

S8VM-100@@
S8VM-100@@C
S8VM-10024A
S8VM-10024P

Nota: l'immagine rappresenta il modello S8VM-10024.

Fori di montaggio

Montaggio delle viti

Montaggio
laterale

Montaggio
lato
inferiore

68±0,5

135±0,5

Due Ø 4

120±0,5

7,5±0,2

15±0,2

Tre Ø 4

Nota: l'immagine rappresenta il modello S8VM-10024A.

Alimentatore switching S8VM 17

14 Alimentatore switching S8VM

13,6 max.

44

84,5

164,5

120±0,5

25±0,5

135±0,5

8,5±0,5

8,5±0,5

68±0,5

7,5±0,2

15±0,2

26,5±0,2

Tre M3 (profondità: 4 max.)

Due M3 (profondità: 8 max.)

17,6 max.

160,5

135±0,5

8,5±0,5

8,5±0,5

68±0,5

37,5

82,5

25±0,5

7,5±0,2

120±0,5

15±0,2

26,5±0,2

Tre M3 (profondità: 4 max.)

Due M3 (profondità: 8 max.)

S8VM-150@@
S8VM-150@@C
S8VM-15024A
S8VM-15024P

Nota: l'immagine rappresenta il modello S8VM-15024.

Nota: l'immagine rappresenta il modello S8VM-15024A.

Fori di montaggio

Montaggio delle viti

Montaggio
laterale

Montaggio
lato
inferiore

68±0,5

135±0,5

Due Ø 4

120±0,5

7,5±0,2

15±0,2

Tre Ø 4

Alimentatore switching S8VM18

Alimentatore switching S8VM 15

■ Modelli con staffa per montaggio su guida DIN

17,6 max.

3,5 max.

14

5,4 (con scorrimento: 9 max.)

80,5

81,5

90,4

33

84,5

46,2

84,5

94,4

15 max.

35,1

3,5 max.

14

5,4 (con scorrimento: 9 max.)

S8VM-015@@D
S8VM-015@@CD
S8VM-01524AD

Nota: l'immagine rappresenta il modello S8VM-01524D.

Nota: l'immagine rappresenta il modello S8VM-01524AD.

33

17,6 max.

3,5 max.

14

82

5,4 (con scorrimento: 9 max.)

105,4

95,5

99,5

15 max.

14

109,4

46,2

84,5

3,5 max.

35,1

5,4 (con scorrimento: 9 max.)

S8VM-030@@D
S8VM-030@@CD
S8VM-03024AD

Nota: l'immagine rappresenta il modello S8VM-03024D.

Nota: l'immagine rappresenta il modello S8VM-03024AD.

Alimentatore switching S8VM 19

16 Alimentatore switching S8VM

33

17,6 max.

3,5 max.

14

82,5

5,4 (con scorrimento: 9 max.)

130,4

120,5

15 max.

124,5

14

84,5

134,4

46,2

35,1

5,4 (con scorrimento: 9 max.)

3,5 max.

S8VM-050@@D
S8VM-050@@CD
S8VM-05024AD
S8VM-05024PD

Nota: l'immagine rappresenta il modello S8VM-05024D.

Nota: l'immagine rappresenta il modello S8VM-05024AD.

33

17,6 max.

3,5 max.

14

82,5

5,4 (con scorrimento: 9 max.)

170,4

160,5

36,6

14

164,5

46,2

84,5

174,4

15 max.

3,5 max.

5,4
(con scorrimento: 9 max.)

S8VM-100@@D
S8VM-100@@CD
S8VM-10024AD
S8VM-10024PD

Nota: l'immagine rappresenta il modello S8VM-10024D.

Nota: l'immagine rappresenta il modello S8VM-10024AD.

Alimentatore switching S8VM20

Alimentatore switching S8VM 17

17,6 max.

3,5 max.

14

5,4 (con scorrimento: 9 max.)

170,4

160,5

82,5

39,1

15 max.

164,5

14

174,4

46,2

84,5

5,4 (con scorrimento: 9 max.)

45,6

3,5 max.

S8VM-150@@D
S8VM-150@@CD
S8VM-15024AD
S8VM-15024PD

Nota: l'immagine rappresenta il modello S8VM-15024D.

Nota: l'immagine rappresenta il modello S8VM-15024AD.

Alimentatore switching S8VM 21

18 Alimentatore switching S8VM

■ Guida DIN (da ordinare separatamente)

Nota: Salvo diversa indicazione tutte le misure sono in millimetri.

Guida di montaggio (materiale: alluminio)

Guida di montaggio (materiale: alluminio)

1.000 (500) *

15(5) *

*I valori in parentesi si riferisco

n

al modello PFP-50N.

PFP-100N
PFP-50N

4,5

15 25 25

10 10

25 25

35

±

0,3

7,3

±

0,15

27

±

0,15

1

PFP-100N2

4,5

15 25 25

10 10

1.000

25 25 15

1 1,5

29,2242735

±

0,3

16

Alimentatore switching S8VM22

Alimentatore switching S8VM 19

Precauzioni per la sicurezza

■ Modalità d'uso per garantire la
sicurezza

Montaggio

Adottare misure appropriate per garantire un'adeguata dissipazione
del calore al fine di estendere l'affidabilità del prodotto.
Durante la fase di montaggio, lasciare spazio sufficiente attorno ai
dispositivi. Non superare l'intervallo della curva di correzione.

Per il pannello di montaggio, utilizzare la piastra di metallo.
Nel praticare i fori di montaggio, accertarsi di non penetrare

all'interno del prodotto.
Un montaggio errato impedisce un'adeguata dissipazione del calore,

provocando l'eventuale deterioramento o danneggiamento dei
componenti interni.
Utilizzare il prodotto nell'ambito della curva di correzione adatta alla
direzione di montaggio scelta.

Quando si montano due o più alimentatori affiancati, distanziarli di
almeno 20 mm, come mostrato nelle illustrazioni precedenti.

I componenti interni possono essere danneggiati in caso di
eccessiva profondità di inserimento delle viti di montaggio.
Per conoscere la profondità massima di inserimento
nell'alimentatore, vedere la sezione Dimensioni a pagina 12.

Non è possibile collegare più alimentatori. (Solo S8VM-100

@@@@/

150@@@@) Durante l'installazione, mantenere l'alimentatore il più
lontano possibile da fonti di calore. Come valore di riferimento,
lasciare almeno 50 mm di spazio dai lati destro e sinistro. Se la
distanza è di soli 20 mm, è necessario utilizzare l'alimentatore con
un rapporto di carico pari o inferiore all'80%.

Cablaggio

Effettuare il collegamento completo della messa a terra. Utilizzare un
collegamento di messa a terra di protezione, come previsto dalle
norme di sicurezza. Una messa a terra non adeguata può causare
scosse elettriche o malfunzionamento del prodotto.

Pericolo di incendio. Verificare che i terminali di ingresso e di uscita
siano collegati correttamente.

Non serrare la morsettiera applicando una forza superiore a 100 N.
Prima di accendere il prodotto, rimuovere tutte le protezioni applicate

per la lavorazione sulla macchina, poiché potrebbero ostacolare la
dissipazione del calore.

Per il collegamento all'alimentatore S8VM, utilizzare i cavi elencati di
seguito in modo da evitare fumo o scintille dovuti a carichi anomali.
Quando si verificano problemi relativi al carico, in presenza di cavi di
dimensioni non appropriate può verificarsi surriscaldamento
o incendio. Come regola generale, selezionare sempre cavi con
dimensioni adatte per supportare almeno un valore pari a 1,6 volte
la corrente nominale.

Tipi di cavi consigliati

Selezione dei cavi

La selezione dei cavi per l'alimentatore è un'operazione importante
da effettuare con molta attenzione. Per la selezione dei cavi vedere
la tabella seguente.

Esiste la possibilità che possano verificarsi scosse
elettriche, incendi o guasti del prodotto. Non smontare,
modificare o riparare il prodotto né toccarne le parti interne.

Pericolo di scottature. Non toccare il prodotto quando
è alimentato o subito dopo la disattivazione.

Pericolo di incendi. Stringere le viti dei terminali
applicando la coppia di serraggio specificata di 1,6 Nm.

Pericolo di lesioni personali dovute a scosse elettriche.
Non toccare i terminali quando il prodotto è alimentato.

Esiste la possibilità che possano verificarsi scosse
elettriche, incendi o guasti del prodotto. Evitare che
residui di metallo o di conduttori, pezzi di filo o altri detriti
derivanti dai lavori d'installazione entrino
inavvertitamente nel prodotto.

Montaggio standard
(con staffa di montaggio su guida DIN)

Montaggio standard
(a montaggio frontale)

Montaggio orizzontale
(a montaggio frontale)

Montaggio verso l'alto
(a montaggio frontale)

!ATTENZIONE

(nota 2)

(nota 1)

(nota 1)

(nota 2)

(nota 3)

(vedere
nota 1)

(vedere
nota 1)

(nota 1)

(nota 2)

(vedere
nota 1)

(nota 3)

Nota: 1. Convezione flusso d'aria

2. Pari o superiore a 20 mm

3.

Per il pannello di montaggio,
utilizzare la piastra di metallo.

(nota 1)

(nota 3)

Modello Tipo di cavo raccomandato

S8VM-015@@@@
S8VM-030@@@@
S8VM-050@@@@

(M3.5)

AWG 24 ... 14 (0,205 ... 2,081 mm

2

)

S8VM-100@@@@
S8VM-150@@@@

(M3.5)

AWG 24 ... 14 (0,205 ... 2,081 mm

2

)

S8VM-100@@@@
S8VM-150@@@@

(M4)

AWG 24 ... 12 (0,205 ... 3,309 mm

2

)

N.

AWG

Area

sezione

trasversale

(mm

2

)

Configurazione

(numero di
conduttori/

mm)

Caduta di

tensione

per 1 A

(mV/metro)

Corrente massima

consigliata (A)

UL1007

(300 V

a 80

q

C)

UL1015

(600 V

a 105qC)

30 0,051 7/0,102 358 0,12 --­28 0,081 7/0,127 222 0,15 0,2
26 0,129 7/0,16 140 0,35 0,5
24 0,205 11/0,16 88,9 0,7 1
22 0,326 17/0,16 57,5 1,4 2
20 0,517 26/0,16 37,6 2,8 4
18 0,823 43/0,16 22,8 4,2 6
16 1,309 54/0,18 14,9 5,6 8
14 2,081 41/0,26 9,5 --- 12
12 3,309 65/0,26 6 --- 22
10 5,262 104/0,26 3,8 --- 35

S8VM-100@@@@/S8VM-150@@@@

Errato Errato

Alimentatore switching S8VM 23

20 Alimentatore switching S8VM

Corrente massima consigliata

La tabella è applicabile a cavi che hanno da 1 a 4 conduttori.
Quando si utilizzano cavi con 5 o più conduttori, mantenere il valore
della corrente entro l'80% dei valori indicati nella tabella.

Preparazione del connettore XH

Per il cablaggio delle uscite a transistor dell'allarme di caduta
di tensione, con i modelli S8VM-05024A@/P@, S8VM-10024A@/P@
e S8VM-15024A@/P@ vengono forniti i prodotti riportati di seguito.

Per assicurare il corretto cablaggio, accertarsi di preparare
il connettore in base alle istruzioni riportate di seguito. Per ulteriori
informazioni, vedere il catalogo JST.

• Utilizzare una dimensione di cavo compresa tra AWG22 e AWG28.

• La lunghezza della guaina da togliere dal cavo deve essere

compresa tra 2,1 e 2,6 mm.

• Per aggraffare il terminale e il cavo, utilizzare l'apposito utensile
YC o YRS, prodotto da JST.

• Per essere certi di aver inserito completamente i cavi dei terminali
aggraffati nella custodia è necessario avvertire lo scatto. Accertarsi
inoltre che i cavi collegati alla custodia siano fissati in modo
appropriato.

Ambiente di installazione

Non utilizzare l'alimentatore in luoghi soggetti a urti o vibrazioni.
Installare l'alimentatore il più lontano possibile da contattori o altri
dispositivi che producono vibrazioni.

Installare l'alimentatore lontano da sorgenti di disturbi intensi ad alta
frequenza e colpi di corrente.

Durata

La durata di un alimentatore dipende da quella dei condensatori
elettrolitici all'interno. In questo caso è applicabile la legge di
Arrhenius, in base alla quale la durata viene ridotta della metà per
ogni aumento di 10qC e viene raddoppiata per ogni riduzione di
10qC. È quindi possibile aumentare la durata dell'alimentatore
riducendone la temperatura interna.

Ambiente operativo e di stoccaggio

Conservare l'alimentatore a una temperatura compresa tra 25 e 65°C
e a un'umidità compresa tra 25% e 90%.

È possibile che i componenti interni si deteriorino o danneggino.
Non utilizzare l'alimentatore al di fuori della curva di correzione,
ovvero nelle condizioni indicate nell'area ombreggiata ( ) dei
grafici della curva di correzione a pagina 7.

Utilizzare l'alimentatore a un'umidità compresa tra 30% e 85%.
Non utilizzare l'alimentatore in luoghi esposti alla luce solare diretta.
Non utilizzare l'alimentatore in presenza di liquidi, corpi estranei o

gas corrosivi che potrebbero penetrare all'interno del prodotto.

Protezione da sovracorrente

I componenti interni possono deteriorarsi o danneggiarsi se durante
il funzionamento perdura uno stato di sovracorrente o cortocircuito.
Risolvere il prima possibile lo stato di sovracorrente.

I componenti interni possono deteriorarsi o danneggiarsi se
l'alimentatore viene utilizzato per applicazioni con frequenti correnti
di spunto o sovraccarichi sul carico. Non utilizzare l'alimentatore per
questo tipo di applicazioni.

Carica di batterie

Se il carico è rappresentato da una batteria, prevedere un circuito di
controllo della sovracorrente e un circuito di protezione da sovratensione.

Test di rigidità dielettrica

Se un'alta tensione viene applicata tra un ingresso e l'intelaiatura
(PE/FG), questa passerà attraverso il circuito LC del filtro antidisturbo
e l'energia verrà immagazzinata. Se l'alta tensione utilizzata per il test
di rigidità dielettrica viene attivata e disattivata tramite interruttore,
temporizzatore o dispositivo simile, al momento della disattivazione
viene generata una tensione a impulso che potrebbe danneggiare
i componenti interni. Per evitare la generazione di tensioni a impulso,
ridurre lentamente la tensione applicata utilizzando un resistore
variabile montato sul dispositivo di test oppure attivare e disattivare la
tensione in corrispondenza del punto di tensione zero.

Quando si effettua il test, verificare di cortocircuitare tutti i terminali di
uscita in modo da proteggerli da eventuali danni.

Test di isolamento

Quando si effettua il test, verificare di cortocircuitare tutti i terminali di
uscita in modo da proteggerli da eventuali danni.

Corrente di spunto

Quando due o più alimentatori sono collegati allo stesso ingresso,
la corrente di spunto viene aggiunta alla corrente totale. Selezionare
i fusibili e gli interruttori automatici di protezione tenendo conto delle
caratteristiche operative affinché i fusibili non brucino o gli interruttori
non scattino a causa della corrente di spunto.

Regolatore della tensione di uscita (V. ADJ)

Impostazione di fabbrica: tensione nominale
Intervallo regolabile: regolabile con il regolatore della tensione

di uscita (V. ADJ) presente sul pannello frontale del prodotto da 20%
a 20% della tensione di uscita nominale (da 10% a 20% della
tensione nominale per S8VM-@@@24A@/P@).

Ruotare in senso orario per aumentare la tensione di uscita e in senso
antiorario per diminuisce la tensione di uscita.

Il regolatore della tensione di uscita (V. ADJ) potrebbe danneggiarsi
se ruotato con forza eccessiva. Non esercitare una forza eccessiva.

Dopo aver terminato la regolazione della tensione di uscita, verificare
che il valore della potenza o della corrente di uscita non siano
superiori a quelli nominali.

La tensione di uscita potrebbe essere superiore all'intervallo di
tensione consentito (fino a +15% della tensione nominale) a seconda
dell'utilizzo del regolatore della tensione di uscita (V. ADJ). Per regolare
la tensione di uscita, confermare la tensione di uscita effettiva
dall'alimentatore e verificare che il carico non sia danneggiato.

Quando con il regolatore (V. ADJ) si aumenta la tensione di uscita
impostandola su un valore superiore a +20% del valore nominale,
viene attivata la funzione di protezione da sovratensione.

(Solo per S8VM-@@@24A@/P@).

Ruotare lentamente il regolatore della tensione di uscita (V ADJ).
Diminuendo rapidamente la tensione di uscita oppure regolandola su
un valore inferiore a 10% del valore nominale, viene attivata la
funzione di allarme di sottotensione.

Montaggio su guida DIN

Per il montaggio su guida DIN, abbassare
l'alimentatore S8VM sulla guida fino
a quando il dispositivo di fermo della guida
non scatta in posizione, quindi agganciare la
sezione A sopra il bordo della guida
e spingere in direzione di B.

Per rimuovere l'alimentatore S8VM
dalla guida DIN, inserire un
cacciavite nella sezione C ed
estrarre l'alimentatore dalla guida.

Connettore S8VM-

05024A@/P@

S8VM-10024A@/P@ Fabbrica

to da
JST

S8VM-15024A@/P@

S3B-XH-A-1 BH3B-XH-2
Custodia (fornita) XHP-3
Terminale (fornito) BXH-001T-P0.6 o SXH-001T-P0.6

A

B

30 mm min.

Molletta di ritenzione della guida

C

Alimentatore switching S8VM24

Alimentatore switching S8VM 21

Funzionamento in serie

È possibile collegare in serie due alimentatori.
L'uscita di tensione (r) può essere ottenuta utilizzando due
alimentatori.

Funzionamento in serie

Nota: 1. Se il carico è in stato di cortocircuito, all'interno

dell'alimentatore potrebbe essere applicata una tensione di
inversa, che potrebbe provocarne il deterioramento
o danneggiamento. Collegare il diodo come illustrato in
figura. Per selezionare il diodo da collegare, utilizzare le
linee guida seguenti.

2. Sebbene sia possibile collegare in serie anche prodotti con
specifiche diverse, la corrente che attraversa il carico non
deve superare il valore della corrente di uscita nominale
più bassa.

Funzionamento in parallelo

Il prodotto non è stato progettato per il funzionamento in parallelo.

Mancanza della tensione di uscita

È possibile che la mancanza di tensione di uscita sia stata
determinata dall'entrata in funzione della protezione da
sovracorrente o sovratensione. Il circuito di protezione interna può
scattare a seguito del rilevamento di una sovratensione elevata,
come si verifica durante l'attivazione della potenza di ingresso.

Se lo stato di assenza di tensione di uscita permane anche dopo
aver verificato quanto riportato di seguito, contattare Omron.

Verificare lo stato della protezione da sovraccarico.

Controllare se il carico è in stato di sovraccarico o cortocircuito.
Prima di effettuare il controllo rimuovere i cavi collegati al carico.

Provare a disattivare la funzione di protezione interna
o da sovratensione.

Disattivare l'alimentazione di ingresso per almeno 3 minuti, quindi
riattivarla e verificare se la funzione è stata disattivata.

Verificare se il terminale +S o S è aperto con il ponticello per
cortocircuito rimosso (solo per S8VM-100@@@@/S8VM-150@@@@).

Verificare se la tensione di uscita è stata impostata su un valore
superiore a +20% del valore nominale con il regolatore della
tensione di uscita (V. ADJ).

Rumorosità all'accensione
(50/100/150 W)

L'alimentatore è dotato di un circuito di soppressione delle correnti
armoniche. Questo circuito può essere fonte di rumore
all'accensione dell'apparecchio, ma tale disturbo dura solo fino alla
stabilizzazione del funzionamento dei circuiti interni e non denota
alcun problema del prodotto.

15 W/30 W
Corretto

50 W/100 W/150 W
Corretto

Tensione di uscita (r)

Corretto

Tipo Diodo barriera Schottky

Rigidità dielettrica
(V

RRM)

Un valore pari o superiore al doppio
della tensione di uscita nominale

Corrente diretta (I

F) Un valore pari o superiore al doppio

della corrente di uscita nominale

+V

−V

CA (L)

CA (N)

CA (L)

CA (N)

+V

−V

+V

−V

CA (L)

CA (N)

CA (L)

CA (N)

+V

−V

+V

−V

CA (L)

CA (N)

CA (L)

CA (N)

+V

−V

+V

−V

CA (L)

CA (N)

CA (L)

CA (N)

+V

−V

Errato

Alimentatore switching S8VM 25

22 Alimentatore switching S8VM

Valori tipici

■ Solo per riferimento

Nota: 1. Per ulteriori informazioni, vedere la sezione Curve caratteristiche a pagina 7 e 8.

2. Per valori tipici si intendono i valori a una condizione di ingresso di 230 Vc.a.. Tutti gli elementi vengono misurati a una frequenza di 50 Hz.

Potenza 15 W 30 W 50 W 100 W 150 W

Elemento

Efficienza Modelli a 5 V 78% 81% 85% 87% 87%

Modelli a 12 V 81% 84% 84% 87% 87%
Modelli a 15 V 81% 84% 84% 87% 87%
Modelli a 24 V 82% 86% 84% 88% 88%

Ingresso Corrente Ingresso 230 V 0,20 A 0,39 A 0,31 A 0,61 A 5 V: 0,73 A

12 V/15 V/24 V: 0,83 A

Corrente di
dispersione

Ingresso 230 V 0,30 mA 0,35 mA 0,35 mA 0,35 mA 0,35 mA

Corrente di
spunto (nota 1)

Ingresso 230 V 28 A 32 A 32 A 32 A 32 A

Uscita Ondulazione Misurazione

f=20 MHz

5 V: 0,60% (p-p) 5 V: 0,60% (p-p) 5 V: 2,39% (p-p) 5 V: 2,10% (p-p) 5 V: 1,97% (p-p)
12 V: 0,08% (p-p) 12 V: 0,14% (p-p) 12 V: 0,56% (p-p) 12 V: 0,69% (p-p) 12 V: 0,67% (p-p)
15 V: 0,07% (p-p) 15 V: 0,12% (p-p) 15 V: 0,36% (p-p) 15 V: 0,60% (p-p) 15 V: 0,54% (p-p)
24 V: 0,07% (p-p) 24 V: 0,12% (p-p) 24 V: 0,22% (p-p) 24 V: 0,27% (p-p) 24 V: 0,32% (p-p)

Misurazione
f=100 MHz

5 V: 0,77% (p-p) 5 V: 0,88% (p-p) 5 V: 2,47% (p-p) 5 V: 2,42% (p-p) 5 V: 2,54% (p-p)
12 V: 0,20% (p-p) 12 V: 0,20% (p-p) 12 V: 0,58% (p-p) 12 V: 0,78% (p-p) 12 V: 0,75% (p-p)
15 V: 0,12% (p-p) 15 V: 0,18% (p-p) 15 V: 0,37% (p-p) 15 V: 0,68% (p-p) 15 V: 0,63% (p-p)
24 V: 0,10% (p-p) 24 V: 0,18% (p-p) 24 V: 0,23% (p-p) 24 V: 0,31% (p-p) 24 V: 0,37% (p-p)

Ritardo
all'accensione
(nota 1)

Carico pari al
100%

270 ms 280 ms 460 ms 460 ms 460 ms

Tempo di
mantenimento
(nota 1)

Carico pari al
100%

5 V: 211 ms 5 V: 187 ms 5 V: 43 ms 5 V: 40 ms 5 V: 41 ms
12 V: 213 ms 12 V: 200 ms 12 V: 38 ms 12 V: 43 ms 12 V: 41 ms
15 V: 221 ms 15 V: 204 ms 15 V: 42 ms 15 V: 40 ms 15 V: 37 ms
24 V: 216 ms 24 V: 197 ms 24 V: 30 ms 24 V: 36 ms 24 V: 33 ms

Alimentatore switching S8VM26

24 Alimentatore switching S8VM

Garanzia e considerazioni sull'applicazione

Leggere attentamente e comprendere

Prima di procedere all'acquisto dei prodotti il cliente si assume l'onere di leggere attentamente e comprendere questo
documento. Per eventuali domande o commenti, rivolgersi all'ufficio OMRON di competenza.

Garanzia e limitazione di responsabilità

GARANZIA

OMRON garantisce i propri prodotti da difetti di materiali e/o vizi di costruzione per un periodo di un anno (o per altro periodo se
specificato) dalla data di consegna. L'onere della prova del difetto è a carico dell'acquirente. La garanzia si limita alla riparazione
del prodotto o, a giudizio insindacabile di OMRON, alla sua sostituzione.

OMRON NON RICONOSCE ALTRA GARANZIA, ESPLICITA O IMPLICITA, COMPRESE IN VIA ESEMPLIFICATIVA QUELLE
DI NON-VIOLAZIONE, DI COMMERCIABILITA' E DI IDONEITA' A FINI PARTICOLARI. L'ACQUIRENTE O L'UTILIZZATORE
RICONOSCE LA PROPRIA ESCLUSIVA RESPONSABILITA' NELL'AVER DETERMINATO L'IDONEITA' DEL PRODOTTO A
SODDISFARE I REQUISITI IMPLICITI NELL'USO PREVISTO DELLO STESSO.

LIMITAZIONE DI RESPONSABILITA’

OMRON NON SARÀ RESPONSABILE DEI DANNI, DELLE PERDITE DI PROFITTO O DELLE PERDITE COMMERCIALI
SPECIALI, INDIRETTE O EMERGENTI IN QUALUNQUE MODO RICONDUCIBILI AI PRODOTTI, ANCHE QUANDO LE
RICHIESTE DI INDENNIZZO POGGINO SU CONTRATTO, GARANZIA, NEGLIGENZA O RESPONSABILITÀ
INCONDIZIONATA.

In nessun caso la responsabilità di OMRON potrà superare il prezzo del singolo prodotto in merito al quale sia stata definita la
responsabilità.

IN NESSUN CASO OMRON SARÀ RESPONSABILE PER GARANZIA, RIPARAZIONE O ALTRA RICHIESTA DI INDENNIZZO
RELATIVA AI PRODOTTI SE L'ANALISI, CONDOTTA DA OMRON, NON CONFERMERÀ CHE I PRODOTTI SONO STATI
CORRETTAMENTE UTILIZZATI, IMMAGAZZINATI, INSTALLATI E SOTTOPOSTI A MANUTENZIONE, E CHE NON SONO
STATI OGGETTO DI CONTAMINAZIONI, ABUSI, USI IMPROPRI, MODIFICHE O RIPARAZIONI DA PARTE DI CENTRI NON
AUTORIZZATI DA OMRON.

Considerazioni sull'applicazione

IDONEITA' ALL'USO PREVISTO

OMRON non sarà responsabile della conformità a normative, regolamenti e leggi applicabili a combinazioni di prodotti
nell'applicazione del cliente o nell'impiego dei prodotti stessi. Il cliente e/o l'utilizzatore hanno la responsabilità di adottare tutte le
misure necessarie a determinare l'idoneità del prodotto ai sistemi, ai macchinari e alle apparecchiature con i quali verrà utilizzato.
Il cliente e/o l'utilizzatore hanno la responsabilita' di conoscere ed osservare tutte le proibizioni, regole, limitazioni e divieti
applicabili all'uso del prodotto e/o al prodotto stesso.

NON UTILIZZARE MAI I PRODOTTI IN APPLICAZIONI CHE IMPLICHINO GRAVI RISCHI PER L'INCOLUMITÀ DELLE
PERSONE O DI DANNI ALLA PROPRIETÀ SENZA PRIMA AVERE APPURATO CHE L'INTERO SISTEMA SIA STATO
PROGETTATO TENENDO IN CONSIDERAZIONE TALI RISCHI E CHE I PRODOTTI OMRON SIANO STATI VALUTATI,
INSTALLATI E PROVATI CORRETTAMENTE IN VISTA DELL'USO AL QUALE SONO DESTINATI NELL'AMBITO
DELL'APPARECCHIATURA O DEL SISTEMA.

Dichiarazione di non responsabilità

DATI SULLE PRESTAZIONI

I dati sulle prestazioni forniti in questo catalogo non costituiscono una garanzia, bensì solo una guida alla scelta delle soluzioni
più adeguate alle esigenze dell'utente. Essendo il risultato delle condizioni di collaudo di OMRON, tali dati devono essere messi
in relazione agli effettivi requisiti di applicazione. Le prestazioni effettive sono soggette alla Garanzia e Limitazione di
Responsabilità di OMRON.

MODIFICHE ALLE SPECIFICHE

Le caratteristiche e gli accessori del prodotto possono essere soggetti a modifiche a scopo di perfezionamento o per altri motivi.
Per confermare le caratteristiche effettive del prodotto acquistato, rivolgersi all'ufficio OMRON di competenza.

DIMENSIONI E PESI

Pesi e misure sono nominali e non devono essere utilizzati in progettazione o produzione, anche quando sono indicati i valori
di tolleranza.

Le informazioni contenute nel presente documento sono soggette a modifiche senza preavviso.

Cat. No. TO33-IT2-02A

ITALIA
Omron Electronics SpA
Viale Certosa, 49 - 20149 Milano
Tel: [phone]
Fax: [phone]
www.omron.it

Nord Ovest Tel: [phone]
Milano Tel: [phone]
Bologna Tel: [phone]
Terni Tel: [phone]

SVIZZERA
Omron Electronics AG
Sennweidstrasse 44, CH-6312 Steinhausen
Tel: [phone]
Fax: [phone]
www.omron.ch

Romanel Tel: [phone]

Alimentatore switching S8VM 27

OMRON EUROPE B.V.

Wegalaan 67-69, NL-2132 JD, Hoofddorp, Paesi Bassi. Tel: [phone] Fax: [phone] www.omron-industrial.com

ITALIA

Omron Electronics SpA

Viale Certosa, 49 20149 Milano
Tel: [phone]
Fax: [phone]
www.omron.it

Nord Ovest Tel: [phone]
Milano Tel: [phone]
Bologna Tel: [phone]
Terni Tel: [phone]

SVIZZERA

Omron Electronics AG

Sennweidstrasse 44, CH-6312 Steinhausen
Tel: [phone]
Fax: [phone]
www.omron.ch

Romanel Tel: [phone]

Austria

Tel: [phone]
www.omron.at

Belgio

Tel: [phone]
www.omron.be

Danimarca

Tel: [phone]
www.omron.dk

Finlandia

Tel: [phone]
www.omron.fi

Francia

Tel: [phone]
www.omron.fr

Germania

Tel: [phone]
www.omron.de

Norvegia

Tel: [phone]
www.omron.no

Paesi Bassi

Tel: [phone]
www.omron.nl

Polonia

Tel: [phone]
www.omron.pl

Portogallo

Tel: [phone]
www.omron.pt

Regno Unito

Tel: [phone]
www.omron.co.uk

Repubblica Ceca

Tel: [phone]
www.omron.cz

Russia

Tel: [phone]
www.omron.ru

Spagna

Tel: [phone]
www.omron.es

Svezia

Tel: [phone]
www.omron.se

Turchia

Tel: [phone]
www.omron.com.tr

Ungheria

Tel: [phone]
www.omron.hu

Medio Oriente e Africa

Tel: [phone]
www.omron-industrial.com

Altri rappresentanti
commerciali Omron

www.omron-industrial.com

Di str ib uto re Au tori zza to:

SF28P_S8VM_IT01_1205

Sistemi di controllo

• PLC - Controllori programmabili • HMI - Terminali di comando • Moduli di I/O remoti

Motion & Drive

• Schede controllo assi • Servosistemi • Inverter

Controlli

• Termoregolatori • Alimentatori switching • Temporizzatori

• Contatori • Strumenti di misura digitali •Relè per circuito stampato

• Relè per impieghi generali • Relè di controllo e misura • Relè statici (SSR)

• Finecorsa •Microinterruttori • Pulsanti • Contattori, relè termici e interruttori automatici

Sensori e componenti per la sicurezza

• Sensori fotoelettrici • Sensori di prossimità •Encoder • Unità di controllo per sensori

• Sensori di spostamento • Sensori di misura • Sistemi di visione • Reti di sicurezza

• Barriere fotolettriche di sicurezza • Relè e moduli di sicurezza a relè

• Finecorsa di sicurezza • Pulsanti di emergenza

Nonostante la costante ricerca della perfezione, Omron Europe BV e/o le proprie società controllate e consociate,
non garantiscono o non rilasciano alcuna dichiarazione riguardo la correttezza o completezza delle informazioni descritte
in questo documento. Omron Europe BV e/o le proprie società controllate e consociate si riservano il diritto di apportare,
in qualsiasi momento, modifiche senza preavviso.
