Fuente de alimentación

S8VM (Modelos de 15/30/50/100/150 W)

Fuente de alimentación que incorpora la nueva y exclusiva función de alarma de baja tensión de OMRON en una estructura compacta que permite reducir las dimensiones de la maquinaria.

• La nueva función de alarma de baja tensión ayuda a determinar las causas de errores (solamente modelos S8VM-

• Amplia variedad de posibilidades, con 5 capacidades y 20 modelos para elegir.

• Compatible con la norma RoHS (Restricción de uso de determinadas sustancias peligrosas) por, entre otras cosas, la ausencia de plomo en sus componentes.

• Normas de seguridad: UL508/60950-1/1604, CSA C22.2 Nº 14/No. 60950-1/Nº 213, EN50178, EN60950-1

• Emisiones de corrientes armónicas: de conformidad con la norma EN61000-3-2

• El nuevo y atractivo diseño impide la caída de tornillos del bloque de terminales.

• La protección de dedos evita las descargas eléctricas.

• Montaje en carril DIN.

Nota:

Consulte Precauciones para una utilización segura en la página 48.

@@@

24A@/P@.

Nota: Los modelos de 300 a 1.500-W comenzarán

a comercializarse próximamente.

Fuentes de

alimentación

Estructura de la referencia

■ Composición de la referencia

Nota: No todas las combinaciones son posibles. Consulte la lista de modelos en Tabla de selección en la página 32.

S8VM- @@@@@@@

1. Potencia

015: 15 W 030: 30 W 050: 50 W 100: 100 W 150: 150 W

2. Tensión de salida

05: 5 V 12: 12 V 15: 15 V 24: 24 V

Nota: 1. El tipo de montaje frontal no puede utilizarse como tipo de montaje posterior. Para una configuración de montaje posterior, utilice un

soporte para montaje en carril DIN.

2. El alojamiento y el terminal del conector para la salida de alarma de baja tensión están incluidos en los modelos S8VM-05024A@/P@,

S8VM-10024A@/P@ y S8VM-15024A@/P@.

3. Configuración/función

Ninguno: Sin carcasa Tipo estándar C: Con carcasa Tipo estándar A: Con carcasa Con alarma de baja tensión (NPN)

P: Con carcasa Con alarma de baja tensión (PNP)

4. Configuración

Ninguna Montaje frontal D Soporte para montaje en carril DIN

(Ver nota.)

Fuente de alimentación S8VM B-31

Tabla de selección

Nota: Los modelos S8VM-@@@@@CD y S8VM-@@@@@PD son estándar. Para los demás, consulte al representante o distribuidor de OMRON.

Configura-

Con bastidor abierto

Con carcasa 15 W 100 a 240 Vc.a. 5 V 3 A S8VM-01505C --- --- S8VM-01505CD --- ---

Nota: 1. Estos modelos no incorporan salidas.

Pote ncia

ción

nominal

15 W 100 a 240 Vc.a. 5 V 3 A S8VM-01505 --- --- S8VM-01505D --- ---

30 W 5 V 6 A S8VM-03005 --- --- S8VM-03005D --- ---

50 W 5 V 10 A S8VM-05005 --- --- S8VM-05005D --- ---

100 W 5 V 20 A S8VM-10005 --- --- S8VM-10005D --- ---

150 W 5 V 27 A S8VM-15005

30 W 5 V 6 A S8VM-03005C --- --- S8VM-03005CD --- ---

50 W 5 V 10 A S8VM-05005C --- --- S8VM-05005CD --- ---

100 W 5 V 20 A S8VM-10005C --- --- S8VM-10005CD --- ---

150 W 5 V 27 A S8VM-15005C

Tensión

de entrada

Tensión

de salida

12 V 1,3 A S8VM-01512 --- --- S8VM-01512D --- --15 V 1 A S8VM-01515 --- --- S8VM-01515D --- --24 V 0,65 A S8VM-01524 --- --- S8VM-01524D --- ---

12 V 2,5 A S8VM-03012 --- --- S8VM-03012D --- --15 V 2 A S8VM-03015 --- --- S8VM-03015D --- --24 V 1,3 A S8VM-03024 --- --- S8VM-03024D --- ---

12 V 4,3 A S8VM-05012 --- --- S8VM-05012D --- --15 V 3,5 A S8VM-05015 --- --- S8VM-05015D --- --24 V 2,2 A S8VM-05024 --- --- S8VM-05024D --- ---

12 V 8,5 A S8VM-10012 --- --- S8VM-10012D --- --15 V 7 A S8VM-10015 --- --- S8VM-10015D --- --24 V 4,5 A S8VM-10024 --- --- S8VM-10024D --- ---

12 V 12,5 A S8VM-15012 --- --- S8VM-15012D --- --15 V 10 A S8VM-15015 --- --- S8VM-15015D --- --24 V 6,5 A S8VM-15024 --- --- S8VM-15024D --- ---

12 V 1,3 A S8VM-01512C --- --- S8VM-01512CD --- --15 V 1 A S8VM-01515C --- --- S8VM-01515CD --- --24 V 0,65 A S8VM-01524C S8VM-01524A (Ver nota 1.) S8VM-01524CD S8VM-01524AD (Ver nota 1.)

12 V 2,5 A S8VM-03012C --- --- S8VM-03012CD --- --15 V 2 A S8VM-03015C --- --- S8VM-03015CD --- --24 V 1,3 A S8VM-03024C S8VM-03024A (Ver nota 1.) S8VM-03024CD S8VM-03024AD (Ver nota 1.)

12 V 4,3 A S8VM-05012C --- --- S8VM-05012CD --- --15 V 3,5 A S8VM-05015C --- --- S8VM-05015CD --- --24 V 2,2 A S8VM-05024C S8VM-05024A S8VM-05024P S8VM-05024CD S8VM-05024AD S8VM-05024PD

12 V 8,5 A S8VM-10012C --- --- S8VM-10012CD --- --15 V 7 A S8VM-10015C --- --- S8VM-10015CD --- --24 V 4,5 A S8VM-10024C S8VM-10024A S8VM-10024P S8VM-10024CD S8VM-10024AD S8VM-10024PD

12 V 12,5 A S8VM-15012C --- --- S8VM-15012CD --- --15 V 10 A S8VM-15015C --- --- S8VM-15015CD --- --24 V 6,5 A S8VM-15024C S8VM-15024A S8VM-15024P S8VM-15024CD S8VM-15024AD S8VM-15024PD

Corriente de salida

Tipo estándar

(Ver nota 2.)

Montaje frontal Soporte para montaje en carril DIN

Tipo con alarma de baja tensión

NPN PNP NPN PNP

--- --- S8VM-15005D

--- --- S8VM-15005CD

Tipo estándar Tipo con alarma de baja tensión

(Ver nota 2.)

2. La capacidad de salida del modelo S8VM-15005@@ es de 135 W.

--- ---

B-32 Fuente de alimentación S8VM

Especificaciones

■ Valores nominales/características

Elemento Potencia nominal 15 W 30 W 50 W 100 W 150 W Eficiencia Modelos de 5 V 75% mín. 75% mín. 80% mín. 81% mín. 81% mín.

Entrada Tensión 100 a 240 Vc.a. (85 a 264 Vc.a.)

Salida Rango de ajuste de tensión (Ver nota 3.) –20% a 20% (con potenciómetro V. ADJ) (S8VM-@@@24A@/P@: −10% a 20%)

Funciones adicionales

Otros Temperatura ambiente de servicio Consulte Curva carga vs Temperatura en Etiqueta de color de salida. (sin hielo ni condensación) (Ver nota 1.)

Nota: 1. Consulte información detallada en la sección Etiqueta de color de salida, en las páginas 7 a 8 y en las páginas 6 a 9.

Frecuencia 50/60 Hz (47 a 63 Hz) Corriente Entrada de 100 V 0,5 A máx. 0,9 A máx. 0,8 A máx. 1,4 A máx. 2,0 A máx.

Factor de potencia

Emisiones de corriente armónica --- De conformidad con la norma EN 61000-3-2 Corriente de fuga Entrada de 100 V 0,4 mA máx. (a salida nominal)

Corriente de irrupción (Ver nota 1.)

Rizado 3,2% (p-p) máx. (5 V),

Influencia de la variación de entrada 0,4% máx. (con entrada de 85 a 264 Vc.a., 100%) Influencia de la variación de carga

(tensión nominal de entrada) Influencia de la variación de temperatura 0,02%/°C máx. Tiempo de subida (Ver nota 1.) 1.100 ms máx. (a tensión nominal

Tiempo de retardo a la desconexión (Ver nota 1.)

Protección contra sobrecarga (Ver nota 1.)

Protección contra sobretensión (Ver nota 1.)

Indicación de alarma de baja tensión Sí (color: amarillo (DC LOW1), rojo (DC LOW2)) (sólo modelo S8VM-@@@24A@/P@ ) Salida de alarma de baja tensión No Sí (sólo modelo S8VM-@@@24A@/P@ )

Funcionamiento en serie Sí Funcionamiento en paralelo No Función de detección remota No Sí

Temperatura de almacenamiento –25 a 65°C Humedad ambiente de servicio del 30% al 85% (en almacenamiento: del 25% al 90%) Rigidez dieléctrica 3,0 kVc.a. durante 1 min. (entre todas las entradas y salidas; corriente de detección: 20 mA)

Resistencia de aislamiento 100 MΩ mín. (entre todas las salidas y todas las entradas, terminales PE/FG) a 500 Vc.c. Resistencia a vibraciones 10 a 55 Hz, 0,375 mm de amplitud durante 2 horas en cada una de las direcciones X, Y y Z Resistencia a golpes Indicador de salida Sí (color: verde) EMI Emisiones conducidas Compatible con las normas EN61204-3 EN55011 Clase B, y FCC Clase B (Ver nota 4.)

EMS Compatible con la norma EN61204-3, Altos niveles de severidad Homologaciones

(Ver nota 6.)

Peso (Ver nota 7.) 180 g máx. 220 g máx. 290 g máx. 460 g máx. 530 g máx.

2. Si se gira el potenciómetro V.ADJ, la tensión se incrementará por encima de +20% del rango de ajuste de tensión.

Al ajustar la tensión de salida, confirme la tensión de salida real de la fuente de alimentación y asegúrese de que la carga no resulte dañada.

3. Para restablecer la protección, desconecte (OFF) la fuente de alimentación durante al menos tres minutos y, seguidamente, vuelva a conectarla.

4. Emisiones conducidas: el valor del ruido es afectado por factores tales como el método de cableado. El producto se ajusta a los requisitos de la Clase B cuando se instala

una placa de aluminio debajo del mismo. En el caso de los modelos de 15 W, inserte un filtro tipo abrazadera (ZCAT2436-1330 fabricado por TDK: 50 Ω mín. [50 a 500 MHz], o equivalente) en el cable de salida para reducir el ruido.

Emisiones radiadas: el valor del ruido es afectado por factores tales como el método de cableado. El producto se ajusta a los requisitos de la Clase B cuando se instala una placa de aluminio debajo del mismo. En el caso de los modelos de 150 W, inserte un filtro tipo abrazadera (ZCAT2017-0930 fabricado por TDK: 35 o equivalente) en el cable de entrada para reducir el ruido.

6. Homologaciones UL1604 (Clase I/División 2) y CSA C22.2 Nº 213 (Clase I/División 2) pendientes para los modelos de 150 W. No obstante, el diseño de los modelos

S8VM-15024@@ es compatible con dichas normas para una corriente nominal de salida de 6,3 A máx.

7. El peso indicado corresponde a los modelos de montaje frontal y bastidor abierto.

8. A@: Tipo NPN

P@: Tipo PNP

Modelos de 12 V 78% mín. 79% mín. 79% mín. 81% mín. 81% mín. Modelos de 15 V 78% mín. 79% mín. 79% mín. 81% mín. 81% mín. Modelos de 24 V 80% mín. 81% mín. 80% mín. 82% mín. 83% mín.

Entrada de 200 V 0,25 A máx. 0,45 A máx. 0,4 A máx. 0,7 A máx. 1,0 A máx. Entrada de 100 V --- 0,98 mín. Entrada de 200 V --- 0,94 mín.

Entrada de 200 V 0,75 mA máx. (a salida nominal) Entrada de 100 V 17,5 A máx. (para arranque en frío a 25°C) Entrada de 200 V 35 A máx. (para arranque en frío a 25°C)

1,5% (p-p) máx. (12 V), 1,2% (p-p) máx. (15 V), 1,0% (p-p) máx. (24 V), (a tensión nominal de entrada/salida)

0,8% máx. (con entrada nominal, carga de 0 a 100%)

de entrada/salida) 20 ms típ. (15 ms mín.) (a tensión de entrada/salida nominal)

105% a 160% de corriente de carga nominal, caída de tensión, funcionamiento intermitente, reset automático

Sí (Ver nota 4.)

2,0 kVc.a. durante 1 min. (entre todas las entradas y terminales PE/FG; corriente de detección: 20 mA) 500 Vc.a. durante 1 min. (entre todas las salidas y terminales PE/FG; corriente de detección: 100 mA) 500 Vc.a. durante 1 min. (entra todas las salidas (excepto los terminales de salida de detección) y terminales de salida de detección; corriente de detección: 20 mA) (sólo modelo S8VM-@@@24A@/P@ )

, 3 veces en cada una de las direcciones ±X, ±Y y ±Z

150 m/s

Emisiones radiadas Compatible con las normas EN61204-3 EN55011 Clase B (Ver nota 5.)

UL: UL508 (Listado), UL60950-1, UL1604 (Clase I/División 2) CSA: cUL: C22.2 Nº 14, cUR: Nº 60950-1, Nº 213 (Clase I/División 2) EN: EN50178, EN60950-1 SELV (EN60950-1) Según norma VDE0160/P100

3,2% (p-p) máx. (5 V), 1,5% (p-p) máx. (12 V), 1,2% (p-p) máx. (15 V), 0,75% (p-p) máx. (24 V), (a tensión nominal de entrada/salida)

800 ms máx. (a tensión nominal de entrada/salida)

105% a 160% de corriente de carga nominal, caída de tensión (12 V, 15 V y 24 V), caída de tensión, intermitente (5 V), reset automático

(Salida de transistor), 30 Vc.c. máx., 50 mA máx.) (Ver nota 8.)

mín. [50 a 500 MHz],

Fuentes de

alimentación

Fuente de alimentación S8VM B-33

Conexiones

■ Diagramas de bloques

S8VM-015@@@@ (15 W)

ENTRADA

S8VM-030@@@@ (30 W)

ENTRADA

AC (L)

AC (N)

AC (L)

AC (N)

/FG

Fusible

2 A

Fusible

3,15 A

Filtro

de ruido

Rectificación Atenuación

Circuito

de detección

de sobrecorriente

Filtro

de ruido

Rectificación Atenuación

Circuito de protección contra corriente de irrupción

Circuito

de control

de unidad

Circuito de protección contra corriente de irrupción

Circuito

de control

de unidad

Fotoacoplador

Circuito rectificador/

estabilizador

Circuito de detección

de tensión

Circuito de detección

de sobretensión

Circuito rectificador/

estabilizador

S8VM-01524A@

Indicación de alarma

de baja tensión

Detección de

baja tensión

−V

S8VM-03024A@

Indicación de alarma

de baja tensión

Detección de

baja tensión

−V

DC LOW1 DC LOW2

SALIDA DC

DC LOW1 DC LOW2

SALIDA DC

S8VM-050@@@@ (50 W)

AC (L)

Fusible

Filtro

AC (N)

/FG

2 A

de ruido

ENTRADA

/FG

Rectificación

Circuito de detección

de sobrecorriente

Supresión de corriente armónica

de control

de unidad

Circuito de protección contra corriente de irrupción

Circuito

de detección

de sobrecorriente

Atenua-

ción

Fotoacoplador

S8VM-05024A@ (NPN)

de baja tensión

DC LOW1 DC LOW2

Indicación de alarma

Detección de

baja tensión

Circuito rectificador/

estabilizador

Circuito de detección

de tensión

Circuito de detección

de sobretensión

Circuito de detección

de tensión

Circuito de detección

de sobretensión

Fotoacoplador

SALIDA DC

−V

Alarma DC LOW1

Alarma DC LOW2 Común

S8VM-05024P@ (PNP)

de baja tensión

DC LOW1 DC LOW2

Indicación de alarma

Detección de

baja tensión

Fotoacoplador

Alarma DC LOW1

Alarma DC LOW2 Común

B-34 Fuente de alimentación S8VM

S8VM-100@@@@ (100 W)

AC (L)

ENTRADA

AC (N)

Fusible

3,15 A

Filtro

de ruido

Rectificación

Supresión de corriente armónica

de control

de unidad

Circuito de protección contra corriente de irrupción

Unidad

Circuito

Atenua-

ción

S8VM-10024A@ (NPN)

Indicación de alarma

de baja tensión

Detección de

baja tensión

Circuito rectificador/

estabilizador

DC LOW1 DC LOW2

Fotoacoplador

Alarma DC LOW1

Alarma DC LOW2 Común

SALIDA DC

−V

Detección remota

−S

S8VM-10024P@ (PNP)

Indicación de alarma

de baja tensión

Detección de

baja tensión

DC LOW1 DC LOW2

Fotoacoplador

Alarma DC LOW1

Alarma DC LOW2 Común

Fuentes de

alimentación

/FG

S8VM-150@@@@ (150 W)

ENTRADA

AC (L)

AC (N)

/FG

Fusible

5 A

Filtro

de ruido

Rectificación

Circuito de detección

de sobrecorriente

Supresión de corriente armónica

Unidad

Circuito

de control

de unidad

Circuito de detección

de sobrecorriente

Fotoacoplador

Circuito de protección contra corriente de irrupción

Atenua-

ción

Fotoacoplador

Circuito de detección

de tensión

Circuito de detección

de sobretensión

S8VM-15024A@ (NPN)

Indicación de alarma

de baja tensión

Detección de

baja tensión

Circuito rectificador/

estabilizador

Circuito de detección

de tensión

Circuito de detección

de sobretensión

DC LOW1 DC LOW2

Fotoacoplador

Alarma DC LOW1

Alarma DC LOW2 Común

SALIDA DC

−V

Detección remota

−S

S8VM-15024P@ (PNP)

Indicación de alarma

de baja tensión

Detección de

baja tensión

DC LOW1 DC LOW2

Fotoacoplador

Alarma DC LOW1

Alarma DC LOW2 Común

Fuente de alimentación S8VM B-35

Construcción y nomenclatura

■ Nomenclatura

Modelos de 15 W, 30 W, 50 W

Con bastidor abierto Con carcasa

S8VM-015@@/S8VM-015@@D S8VM-030@@/S8VM-030@@D S8VM-050@@/S8VM-050@@D

S8VM-015@@C@/S8VM-01524A@ S8VM-030@@C@/S8VM-03024A@ S8VM-050@@C@/S8VM-05024A@/P@

8910

5 4

2 1

7 6

Modelos de 100 W

Con bastidor abierto Con carcasa

S8VM-100@@/S8VM-100@@D S8VM-100@@C@/S8VM-10024A@/P@

5 4

2 1

9 8

Modelos de 150 W

Con bastidor abierto Con carcasa

S8VM-150@@/S8VM-150@@D S8VM-150@@C@/S8VM-15024A@/P@

8910

5 4

2 1

7 6

■ Etiqueta de color de salida

Esta etiqueta identifica la tensión de salida mediante colores.

Verde: 5 V Azul: 12 V Amarillo: 15 V Blanco: 24 V

Nº Nombre Función

1 Terminales de entrada de c.a. (L). (N) Conecte las líneas de entrada

Terminal PE: Terminal de tierra de protección (S8VM-

@@@@@C@

S8VM-

@@@@@A@

Terminal FG: terminal de masa del bastidor S8VMS8VM-

3 Terminales de salida de c.c. (-V). (+V) Conecte las líneas de carga

4 Indicador de salida (DC ON): verde) Se mantiene iluminado (verde)

6 Indicador de alarma de baja tensión 1

7 Indicador de alarma de baja tensión 2

8 Terminal de salida de alarma de baja

9 Terminal de salida de alarma de baja

10 Terminal común para salida de alarma

11 Terminales de detección remota

12 Puentes (Ver nota 5.) ---

Nota: 1. El fusible se encuentra en el lado (L). NO puede ser

@@@@@

Potenciómetro de tensión de salida (V. ADJ)

(DC LOW1: amarillo) (Ver nota 3.)

(DC LOW2: rojo (Ver nota 3.)

tensión 1: (DC LOW1) (Ver nota 4.)

tensión 2: (DC LOW2) (Ver nota 4.)

de baja tensión (Ver nota 4.)

(Ver nota 5.)

sustituido por el usuario.

2. La conexión de puesta a tierra de protección es el orificio

de montaje del panel indicado en la siguiente figura. (Se utiliza una conexión de puesta a tierra de protección estipulada en las normas de seguridad. Conecte completamente a tierra (sólo modelos S8VM-@@@@@D). Terminal de tierra: M3 (Profundidad: 8 mm máx.)/Cable de puesta a tierra: AWG 18

onexi

tierr

/S8VM-

@@@@@

@@@@@P@

a estos terminales. (Ver nota 1.) Conecte una línea de tierra

a este terminal. (Ver nota 2.)

)

a estos terminales.

mientras haya una salida de corriente continua (c.c.) en ON.

Permite ajustar la tensión de salida.

Se ilumina solamente cuando se detecta una caída momentánea en la tensión de salida. Este estado se mantiene.

Se ilumina solamente cuando la tensión de salida cae hasta aproximadamente 20 V o menos.

Se produce una salida solamente cuando se detecta una caída momentánea en la tensión de salida. Este estado se mantiene. (El transistor se pone en OFF al producirse una caída de tensión.)

Se produce una salida solamente cuando la tensión de salida cae hasta aproximadamente 20 V o menos. (El transistor se pone en OFF al producirse una caída de tensión.)

Terminal común (ver nota 6) de los terminales 8 y 9

Corrija la caída de tensión en las líneas de carga.

onex

n de puesta

3. Sólo modelos S8VM-@@@24A@/P@

Sólo modelos S8VM-05024A@/P@, S8VM-10024A@/P@, S8VM-15024A@/P@. También incluye alojamiento y terminales de conector para la salida de detección de baja tensión. Consulte información detallada en Preparación del conector XH en la página 49, en la sección Precauciones de seguridad.

Si no se utiliza la función de detección remota, deje el puente en el mismo estado original de fábrica.

6. Modelos A@: terminal común (emisor)

Modelos P@: terminal común (colector)

Etiqueta de color para la identificación de la tensión de salida

B-36 Fuente de alimentación S8VM

Datos técnicos

■ Curva carga vs temperatura

S8VM-15 W/30 W

Montaje estándar/Montaje horizontal/Montaje cara arriba

120

100

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

Con carcasa

S8VM-50 W

Montaje estándar/Montaje horizontal

120

100

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

Con carcasa

Sin carcasa

Temperatura ambiente (°C)

Sin carcasa

Temperatura ambiente (°C)

Montaje cara arriba

120

100

Relación de carga (%)

Con carcasa

-20 -10 0 10 20 30 40 50 60 70 80

Sin carcasa

Temperatura ambiente (°C)

Fuentes de

alimentación

S8VM-100 W

Montaje estándar

120

100

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

Con carcasa

Sin carcasa

Temperatura ambiente (°C)

Montaje horizontal/Montaje cara arriba

120

100

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

Con carcasa

Sin carcasa

Temperatura ambiente (˚C)

S8VM-150 W

Montaje estándar Montaje horizontal

120

100

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

Con carcasa

Sin carcasa

Temperatura ambiente (°C)

120

100

Relación de carga (%)

Con carcasa

-20 -10 0 10 20 30 40 50 60 70 80

Sin carcasa

Temperatura ambiente (°C)

Nota: 1. En ocasiones, las piezas internas pueden deteriorarse o resultar dañadas. No utilice la fuente de alimentación fuera de las curvas Carga

vs temperatura (es decir, el área indicada por el sombreado A en los gráficos precedentes).

2. Si el calor deteriora el rendimiento de la fuente, utilice refrigeración forzada.

3. Al montar dos o más fuentes de alimentación adosadas, deje un espacio de al menos 20 mm entre ellas. No es posible adosar varios

modelos de 100 y 150 W. Asegúrese de instalar las fuentes de alimentación lo más alejadas de fuentes generadoras de calor que sea posible. A título indicativo, deje un espacio de al menos 50 mm a derecha e izquierda. Si dispone de un espacio de solamente 20 mm, utilice la fuente de alimentación con una relación de carga del 80% o menos.

4. Si se utilizan modelos de 150 W con una tensión de entrada de 90 Vc.a. o inferior durante períodos de tiempo prolongados, reduzca

la carga al 80% o menos de los valores de las curvas precedentes.

Montaje cara arriba

120

100

Relación de carga (%)

Con carcasa

-20 -10 0 10 20 30 40 50 60 70 80

Sin carcasa

Temperatura ambiente (°C)

Fuente de alimentación S8VM B-37

■ Montaje

Montaje estándar (Soporte para montaje en carril DIN)

Correcto

Montaje horizontal (Montaje frontal)

Correcto

Montaje cara arriba (Soporte para montaje en carril DIN)

Incorrecto

Montaje estándar (Montaje frontal)

Correcto

Puente

Nota: 1. Utilice un cable apantallado de 2 conductores como cable

de conexión (*1).

2. Utilice un cable con conductores lo más gruesos que sea

posible dado que elevadas caídas de tensión en las líneas de carga (*2) podrían activar la función de protección contra

V.ADJ

DC ON

-V

-S

sobretensión.

3. Utilice cuando la caída de tensión sea de 0,3 V o menos.

4. Cuando se abren los terminales +S y –S con el puente

retirado, la función de protección contra sobretensión se activará y la tensión de salida se cortará.

5. Si la línea de carga es demasiado larga, instale

un condensador electrolítico en los 3 puntos que se indican a continuación:

1) Entre los terminales de carga

2) Entre los terminales +S y +

3) Entre los terminales −S y −

Montaje cara arriba (Montaje frontal)

Correcto

Seleccione la capacidad del condensador conectado entre varias decenas y varios centenares de μF como guía y, a continuación, determine la capacidad al conectar efectivamente el condensador entre los terminales, tal y como se indica a continuación.

V.ADJ

DC ON

-V

-S

Montaje cara abajo (Soporte para montaje en carril DIN)

Incorrecto

Nota: 1.

Un montaje incorrecto impedirá la disipación de calor

Montaje cara abajo (Montaje frontal)

Incorrecto

y puede causar el deterioro o el daño de las piezas internas. Utilice el producto dentro de la curva carga vs temperatura correspondiente a la dirección de montaje.

2. Utilice la placa de metal como panel de montaje (*1).

3. Instale la fuente de alimentación en una posición tal que

permita la circulación de aire a su alrededor, ya que está diseñada para disipar el calor mediante este método.

4. Par de apriete de tornillo de montaje

(valor recomendado: 0,49 N·m)

■ Función de detección remota

(sólo modelos S8VM-100@@@@/ 150@@@@)

Esta función compensa las caídas de tensión en las líneas de carga. Para utilizar esta función, establezca la conexión después de retirar los dos puentes del terminal de detección remota.

■ Corriente de irrupción, tiempo de subida y retardo a la desconexión de salida

Entrada OFF

95%

Tensión de entrada de c.a.

Corriente de entrada de c.a.

Tensión de salida

Entrada ON

Corriente de irrupción al conectar la entrada

Tiempo de subida

90%

Tiempo de retardo

a la desconexión

■ Valores de referencia

Elemento Valor Definición

Fiabilidad (MTBF)

Vida útil prevista

135.000 horas mín.

10 años mín. La vida útil indica la media de horas de funcionamiento

MTBF significa Tiempo medio entre fallos (Mean Time Between Failures), que se calcula a partir de la probabilidad de fallos accidentales del dispositivo e indica la fiabilidad del dispositivo. Por lo tanto, no representa necesariamente la vida útil del producto.

a una temperatura ambiente de 40°C y con un índice de carga del 50%. Generalmente viene determinada por la vida útil del condensador electrolítico de aluminio incorporado.

■ Protección contra sobrecarga

La fuente de alimentación dispone de una función de protección contra sobrecarga que la protege contra los posibles daños causados por cortocircuitos y sobrecorrientes. Si la corriente de salida sobrepasa el 105% mín. de la corriente nominal, se activa automáticamente la función de protección y disminuye la tensión de salida. Cuando la corriente de salida vuelve a caer dentro del rango nominal, la protección contra sobrecarga se desactiva automáticamente.

B-38 Fuente de alimentación S8VM

Tensión de salida (V)

15/30 W

)

Funcionamiento intermitente

0100

Corriente de salida (%)

50/100/150 W (12 V, 15 V, 24 V)

50/100/150 W (5 V

Tensión de salida (V)

Funcionamiento intermitente

010050

Corriente de salida (%)

■ Protección contra sobretensión

Considere la posibilidad de una sobrecarga, y diseñe el sistema de tal manera que la carga no quede expuesta a una tensión excesiva, incluso en caso de fallo de circuito de realimentación de la fuente de alimentación. Si se produce una salida de tensión excesiva de aproximadamente el 140% de la tensión nominal o más, la tensión de salida se interrumpe para evitar daños a la carga como consecuencia de la sobretensión. Restablezca la fuente de alimentación desconectándola al menos durante tres minutos y volviéndola a conectar después.

Protección contra

Aprox. 40%

sobretensión activada

Fuentes de

alimentación

Rango variable

*1 *2

0 V

Tensión de salida (V)

010050

Corriente de salida (%)

Los valores indicados en los diagramas anteriores son sólo ilustrativos. Nota: 1. En ocasiones, las piezas internas pueden deteriorarse

o resultar dañadas si un estado de cortocircuito o sobrecorriente continúa durante el funcionamiento. Elimine la causa de la sobrecorriente a la mayor brevedad.

Las piezas internas se pueden deteriorar o resultar dañadas si la fuente de alimentación se utiliza para aplicaciones con frecuentes picos de corriente o sobrecarga en el lado de la carga. No utilice la fuente de alimentación para dichas aplicaciones.

+20%

Tensión de salida (V)

Tensión de salida nominal

-10%

-20%

Los valores indicados en el diagrama anterior son sólo ilustrativos. *1 S8VM-@@@24A@/P@ *2 Excepto modelos S8VM-@@@24A@/P@ Nota: 1. No vuelva a conectar la alimentación de entrada hasta

haber eliminado la causa de la sobretensión.

2. La función de protección contra sobretensión puede

activarse si el potenciómetro de tensión de salida (V.ADJ) está configurado con un valor que excede del +20% de la tensión nominal de salida.

■ Función de alarma de baja tensión (indicación y salida)

(Sólo modelos S8VM-@@@24A@/P@)

Si se detecta una caída de la tensión de salida con un S8VM-@@@24A@/P@ que dispone de función de alarma de baja tensión, el indicador DC LOW se iluminará para indicar un error de salida. Además, el transistor dará una salida para notificar el error (excepto los modelos S8VM-01524A@ y S8VM-03024A@).

Salida de transistor: Tipo NPN: (S8VM-@@@24A@) Corriente de fuga en OFF: 0,1 mA o menos

S8VM-01524A@ S8VM-03024A@

Tipo PNP: (S8VM-@@@24P@) 30 Vc.c. máx., 50 mA máx. Tensión residual en ON: 2 V o menos

S8VM-05024A@/P@ S8VM-10024A@/P@ S8VM-15024A@/P@

8910

7 6

• Función de alarma de baja tensión 1 (DC LOW1) Detecta solamente una caída de tensión momentánea. La tensión detectada se ajusta automáticamente detectando la tensión de salida

(aprox. 2,7 V menor, con una tensión de salida de 24,0 V). Durante la detección, el transistor está en OFF (sin continuidad entre 8 y 10), y se iluminará el LED (6: amarillo). (La función de alarma de baja tensión 1 se utiliza como función de retención de enclavamiento.)

• Función de alarma de baja tensión 2 (DC LOW2) La detección de tensión se configura a aprox. 20,0 V (de 18,0 a 21,6 V).

Durante la detección, el transistor está en OFF (sin continuidad entre 9 y 10), y se iluminará el LED (7: rojo). Nota: 1. Esta función monitoriza la tensión en los terminales de salida de la fuente de alimentación.

Para verificar la tensión real, mídala del lado de la carga.

2. La función de alarma de baja tensión 1 (DC LOW1) no detecta una caída gradual de la tensión.

3. Una vez que la función de alarma de baja tensión 1 (DC LOW1) detecta una baja tensión, el transistor se pone en OFF y se mantiene

el estado iluminado del LED (6: amarillo). Para restablecer la función, desconecte (OFF) la fuente de alimentación durante al menos 60 segundos y, seguidamente, vuelva a conectarla.

4. Si la tensión de salida se mantiene en 15 V o menos durante varios segundos al utilizar la función de alarma de baja tensión 1

(DC LOW 1), será necesario un reset del estado de retención de salida para la detección.

Fuente de alimentación S8VM B-39

■ Posibles causas de errores de la fuente de alimentación, y detección y corrección de errores con la función de alarma de baja tensión

Si se activa la función de alarma de baja tensión, compruebe la siguiente información. Si tras la comprobación la fuente de alimentación no funciona normalmente, consulte al representante de OMRON. Los símbolos de la tabla son los siguientes:

: Iluminado, : Apagado, : Parpadea

Nota: Parpadea: la tensión de salida es inestable y provoca que el LED se ilumine y apague repetidamente.

DC ON DC LOW1 DC LOW2

Salidas

LED D:

Ver de

LED F: Amarillo

de tran-

sistor

(H a J)

LED G:

Rojo

1ONON→

Salidas de tran-

sistor

(I a J)

Tensión de salida Diagnóstico de estado de la fuente de alimentación

Normal (aprox. el 90% mín. de la tensión

Estado normal

de salida nominal)

2OFFON→

3ONOFF→

4OFFOFF→

5OFF

⇔

OFF

6ON

⇔

OFF

Normal (aprox. el 90% mín. de la tensión de salida nominal)

Caída de salida (aprox. el 90% máx. de la tensión de salida nominal)

Caída de salida (aprox. el 80%

→

máx. de la tensión de salida nominal)

Caída de salida (aprox. el 80%

→

máx. de la tensión de salida nominal)

La tensión de salida ha recuperado su estado normal tras una súbita caída de tensión.

La tensión de salida ha caído gradualmente y se mantiene baja.

La tensión de salida se mantiene baja tras una caída de tensión súbita.

La tensión de salida se mantiene baja y continúa fluctuando tras una súbita caída de tensión.

La tensión de salida ha caído gradualmente, se mantiene baja y continúa fluctuando.

24 V

24 V 24 V

24 V

7OFFOFF→ Sin salida

⇔

OFF

→ Salida inestable

⇔

OFF

B-40 Fuente de alimentación S8VM

No se está produciendo ninguna salida de tensión.

La tensión de salida es inestable.

24 V

Causa probable del error Métodos de detección y corrección de errores

--- --- 1

Fuentes de

alimentación

Se ha producido un fallo de alimentación momentáneo en la entrada.

Se ha producido una sobrecarga momentánea. Posiblemente la corriente de carga haya superado la corriente nominal. Sugerimos reducir la carga

Se ha producido una caída momentánea de la tensión de salida al arrancar debido a la capacidad de los componentes capacitivos del lado de la carga, o bien al activar la carga.

La tensión de salida ha vuelto al nivel normal tras una rápida caída provocada por el uso del potenciómetro de tensión de salida (V.ADJ).

Deterioro debido al envejecimiento (si la fuente de alimentación tiene varios años de uso)

Sobrecarga (inmediatamente después del primer uso de la fuente de alimentación o al incrementar la carga)

La tensión de salida cayó al –10% o menos de la tensión nominal, como resultado del uso del potenciómetro de tensión de salida (V.ADJ)

Se ha producido una sobrecarga súbita y la fuente de alimentación se mantiene en estado de sobrecarga.

La tensión de salida se mantiene baja tras una rápida caída provocada por el uso del potenciómetro de tensión de salida (V.ADJ).

El estado de sobrecarga continúa fluctuando tras una sobrecarga súbita.

Deterioro debido al envejecimiento (si la fuente de alimentación tiene varios años de uso)

Sobrecarga (inmediatamente después del primer uso de la fuente de alimentación o al incrementar la carga)

La fuente de alimentación ha dejado de funcionar o está dañada.

Protección contra sobretensión activada Desconecte (OFF) la alimentación de entrada y espere al menos 3 minutos antes de volver

El puente está desconectado, o bien los terminales +S y -S están abiertos.

Cortocircuito de salida Elimine la causa del cortocircuito de salida. Funcionamiento intermitente como

consecuencia de sobrecarga (sólo modelos S8VM-01524A@/03024A@)

La fuente de alimentación no se pone en marcha debido a la capacidad de los factores capacitivos del lado de la carga.

La entrada se pone en ON y en OFF repetidamente.

El estado alterna repetidamente entre funcionamiento normal y cortocircuito de salida.

Compruebe que la tensión de salida sea normal y que no se hayan producido problemas en otros dispositivos. No se producirán problemas si se continúa utilizando la fuente de alimentación en esta situación. Para borrar el error DC LOW1 (display LED y estado de la salida transistor), desconecte (OFF) la alimentación de entrada y espere al menos 60 segundos antes de volver a conectar la fuente de alimentación.

conectada, o bien sustituir la fuente de alimentación por otra de mayor capacidad. Posiblemente en el arranque haya circulado una corriente de irrupción elevada hacia el lado

de la carga. Recomendamos sustituir la fuente de alimentación por otra de mayor capacidad.

Desconecte (OFF) la alimentación de entrada y espere al menos 60 segundos antes de volver a conectarla para borrar el estado del indicador.

Es posible que las piezas internas de la fuente de alimentación se hayan deteriorado debido al tiempo de uso. Recomendamos sustituir la fuente de alimentación. Asimismo, recomendamos sustituir las fuentes de alimentación instaladas en esa misma época.

Posiblemente la corriente de carga haya superado la corriente nominal. Compruebe la corriente de carga y la capacidad de la fuente de alimentación. Si se continúa utilizando la fuente de alimentación en una situación de sobrecarga, podría resultar dañada.

Ajuste la tensión de salida a los valores nominales utilizando el potenciómetro (V.ADJ).

Posiblemente se haya producido un error en el dispositivo de carga. Desconecte (OFF) la alimentación de entrada y compruebe si se han producido errores en el dispositivo de carga. Si se continúa utilizando la fuente de alimentación en una situación de sobrecarga, podría resultar dañada.

Ajuste la tensión de salida a los valores nominales utilizando el potenciómetro (V.ADJ). Para borrar el error DC LOW1 (display LED y estado de la salida de transistor), desconecte (OFF) la alimentación de entrada y espere al menos 60 segundos antes de volver a conectar la alimentación de entrada.

Es posible que las piezas internas de la fuente de alimentación se hayan deteriorado debido al tiempo de uso. Sustituya la fuente de alimentación. Asimismo, recomendamos sustituir las fuentes de alimentación instaladas en esa misma época.

Compruebe si la alimentación de entrada se está aplicando correctamente. Si no se produce ninguna salida a pesar de que la alimentación de entrada está correctamente aplicada, lo más probable es que el circuito interno esté dañado.

a conectarla. Si la misma situación se repite, lo más probable es que el circuito interno esté dañado. Compruebe si los terminales +S y -S están abiertos. De ser así, la función de protección contra

sobretensión se habrá activado. Por consiguiente, desconecte (OFF) la alimentación de entrada y espere al menos 3 minutos antes de volver a conectarla. (Sólo modelos S8VM-10024A@/P@ y S8VM-15024A@/P@)

Posiblemente en el arranque haya fluido una corriente de irrupción importante hacia el lado de la carga. Recomendamos sustituir la fuente de alimentación por otra de mayor capacidad.

Compruebe que la aplicación de la tensión de entrada de la fuente de alimentación sea correcta.

Posiblemente se haya producido un error en el dispositivo de carga. Desconecte (OFF) la alimentación de entrada y compruebe si se han producido errores en el dispositivo de carga.

Fuente de alimentación S8VM B-41

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

■ Modelos de montaje frontal

S8VM-015@@ S8VM-015@@C S8VM-01524A

80,5

17,6 máx.

Nota: La imagen corresponde

al modelo S8VM-01524.

Dos, M3 (profundidad: 8 máx.)

Nota: La imagen corresponde

al modelo S8VM-01524A.

S8VM-030@@ S8VM-030@@C S8VM-03024A

68±0,5

8,5±0,5

Dos, M3 (profundidad: 8 máx.)

15,5±0,5

68±0,5

8,5±0,5

15,5±0,5

8,5±0,5

62±0,5

67±0,3

84,5

62±0,5

67±0,3

95,5

Dos, M3 (profundidad: 8 máx.)

13,6 máx.

Dos, M3 (profundidad: 8 máx.)

17,6 m

33,5

áx.

81,5

84,5

Taladros

Montaje lateral

Montaje inferior

Montaje atornillado

en superficie

Dos, 4 diá.

68±0,5

62±0,5

Dos, 4 diá.

67±0,3

Dos, M3 (profundidad: 8 máx.)

Nota: La imagen corresponde

al modelo S8VM-03024.

Dos, M3 (profundidad: 8 máx.)

Nota: La imagen corresponde

al modelo S8VM-03024A.

8,5±0,5

15,5±0,5

8,5±0,5

68±0,5

15,5±0,5

8,5±0,5

77±0,5

82±0,3

77±0,5

82±0,3

99,5

Dos, M3 (profundidad: 8 máx.)

13,6 máx.

Dos, M3 (profundidad: 8 máx.)

33,5

82,5

84,5

Taladros

Montaje lateral

Montaje inferior

Montaje atornillado

en superficie

Dos, 4 diá.

68±0,5

77±0,5

Dos, 4 diá.

82±0,3

B-42 Fuente de alimentación S8VM

S8VM-050@@ S8VM-050@@C S8VM-05024A S8VM-05024P

Dos, M3 (profundidad: 8 máx.)

Nota: La imagen corresponde

al modelo S8VM-05024.

Dos, M3 (profundidad: 8 máx.)

Nota: La imagen corresponde

al modelo S8VM-05024A.

23,5±0,3

8,5±0,5

15±0,2

8,5±0,5

15±0,2

68±0,5

8±0,2

68±0,5

8±0,2

8,5±0,5

32,5±0,5

97±0,5

124,5

97±0,5

120,5

83±0,5

17,6 máx.

(profundidad: 4 máx.)

13,6 máx.

Tres, M3 (profundidad: 4 máx.)

Tres, M3

33,5

82,5

84,5

Taladros

Montaje lateral

Montaje inferior

Montaje atornillado

en superficie

Dos, 4 diá.

68±0,5

97±0,5

Tres, 4 diá.

15±0,2

8±0,2

83±0,5

Fuentes de

alimentación

S8VM-100@@ S8VM-100@@C S8VM-10024A S8VM-10024P

(profundidad: 8 máx.)

25±0,2

Nota: La imagen corresponde

al modelo S8VM-10024.

Dos, M3

(profundidad: 8 máx.)

Dos, M3

8,5±0,5

15±0,2

68±0,5

7,5±0,2

8,5±0,5

30±0,5

164,5

135±0,5

160,5

135±0,5

120±0,5

17,6 máx.

13,6 máx.

28,5

Tres, M3

(profundidad: 4 máx.)

84,5

82,5

Taladros

Montaje lateral

Montaje inferior

Montaje atornillado

en superficie

Dos, 4 diá.

68±0,5

15±0,2

7,5±0,2

135±0,5

Tres, 4 diá.

120±0,5

25±0,2

15±0,2

Nota: La imagen corresponde

al modelo S8VM-10024A.

7,5±0,2

30±0,5

120±0,5

Tres, M3

(profundidad: 4 máx.)

Fuente de alimentación S8VM B-43

S8VM-150@@ S8VM-150@@C S8VM-15024A S8VM-15024P

160,5

17,6 máx.

37,5

68±0,5

8,5±0,5

Dos, M3

(profundidad: 8 máx.)

26,5±0,2

15±0,2

7,5±0,2

8,5±0,5

25±0,5

135±0,5

120±0,5

Nota: La imagen corresponde al modelo S8VM-15024.

164,5

68±0,5

8,5±0,5

Dos, M3

(profundidad: 8 máx.)

8,5±0,5

135±0,5

Tres, M3

(profundidad: 4 máx.)

13,6 máx.

82,5

Taladros

Montaje atornillado en superficie

Montaje lateral

68±0,5

Montaje inferior

84,5

15±0,2

7,5±0,2

Dos, 4 diá.

135±0,5

Tres, 4 diá.

120±0,5

26,5±0,2

15±0,2

7,5±0,2

25±0,5

120±0,5

Nota: La imagen corresponde al modelo S8VM-15024A.

Tres, M3

(profundidad: 4 máx.)

B-44 Fuente de alimentación S8VM

■ Modelos con soporte de montaje en carril DIN

S8VM-015@@D S8VM-015@@CD S8VM-01524AD

81,5

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-01524D.

84,5

5,4 (deslizamiento: 9 máx.)

46,2

94,4

84,5

17,6 máx.

3,5 máx.

15 máx.

80,5

90,4

3,5 máx.

Fuentes de

alimentación

35,1

Nota: La imagen corresponde al modelo S8VM-01524AD.

S8VM-030@@D

S8VM-030@@CD S8VM-03024AD

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-03024D.

84,5

46,2

5,4 (deslizamiento: 9 máx.)

99,5

109,4

17,6 máx.

15 máx.

3,5 máx.

35,1

95,5

105,4

Nota: La imagen corresponde al modelo S8VM-03024AD.

Fuente de alimentación S8VM B-45

S8VM-050@@D S8VM-050@@CD S8VM-05024AD S8VM-05024PD

82,5

120,5

17,6 máx.

3,5 máx.

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-05024D.

84,5

46,2

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-05024AD.

S8VM-100@@D

S8VM-100@@CD S8VM-10024AD S8VM-10024PD

82,5

130,4

124,5

134,4

160,5

15 máx.

17,6 máx.

3,5 máx.

35,1

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-10024D.

84,5

46,2

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-10024AD.

164,5

174,4

170,4

15 máx.

3,5 máx.

36,6

B-46 Fuente de alimentación S8VM

S8VM-150@@D

S8VM-150@@CD S8VM-15024AD S8VM-15024PD

82,5

5,4 (deslizamiento: 9 máx.)

Nota: La imagen corresponde al modelo S8VM-15024D.

160,5

170,4

17,6 máx.

3,5 máx.

39,1

Fuentes de

alimentación

84,5

46,2

5,4 (deslizamiento: 9 máx.)

164,5

174,4

15 máx.

3,5 máx.

Nota: La imagen corresponde al modelo S8VM-15024AD.

■ Carril DIN (pedidos por separado)

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

Carril de montaje (material: aluminio)

45,6

PFP-100N PFP-50N

4,5

15 25 25

10 10

Carril de montaje (material: aluminio)

PFP-100N2

4,5

15 25 25

10 10

1.000 (500) *

1.000

25 25

25 25 15

7,3±0,15

35±0,3

15(5) *

* Los valores entre paréntesis corresponden al modelo PFP-

35±0,3

27±0,15

1 1,5

29,22427

Fuente de alimentación S8VM B-47

Precauciones de seguridad

!PRECAUCIÓN

Ocasionalmente puede producirse descargas eléctricas menores, incendios o fallos del producto. No desmonte, modifique ni repare el producto, ni toque el interior del mismo.

Pueden producirse ocasionalmente quemaduras leves. No toque la fuente de alimentación mientras esté conectada ni inmediatamente después de desconectarla.

Puede producirse fuego. Ajuste los tornillos de terminales aplicando el par de apriete especificado de 1,6 N·m.

Ocasionalmente pueden producirse lesiones como consecuencia de pequeñas descargas eléctricas. No toque los terminales mientras esté conectada la alimentación.

Ocasionalmente puede producirse descargas eléctricas menores, incendios o fallos del producto. Evite la entrada de partículas metálicas, conductores y recortes resultantes de las tareas de instalación.

■ Precauciones para una utilización segura

Montaje

Montaje estándar (Soporte para montaje en carril DIN)

(Ver nota 1.)

(Ver nota 2.)

Montaje horizontal (Montaje frontal)

(Ver nota 1.)

(Ver nota 2.)

(Ver nota 3.)

Nota: 1. Convección de aire

2. 20 mm o más

3. Utilice una placa metálica

como panel de montaje.

Adopte las medidas apropiadas para asegurar la correcta disipación de calor, con lo que se incrementará la fiabilidad del producto. Permita la circulación de aire alrededor de los dispositivos al montarlos. No deben superarse los valores indicados en la curva Carga vs temperatura.

Utilice la placa metálica como panel de montaje. Si tiene que practicar taladros para el montaje, asegúrese de que

no entren virutas en el interior del producto. Un montaje incorrecto impedirá la disipación de calor y puede causar el deterioro o el daño de las piezas internas.

Utilice el producto dentro de la curva carga vs temperatura correspondiente a la dirección de montaje.

Si monta dos o más fuentes de alimentación adosadas, deje al menos 20 mm de espacio entre ellas, como se indica en las ilustraciones precedentes.

Las piezas internas podrían dañarse si los tornillos de montaje se aprietan en exceso. Consulte en Dimensiones, en la página 42, la profundidad máxima de inserción dentro de la fuente de alimentación.

Montaje estándar (Montaje frontal)

(Ver nota 3.)

Montaje cara arriba (Montaje frontal)

(Ver nota 1.)

(Ver nota 3.)

(Ver nota 2.)

(Ver nota 1.)

No es posible conectar varias fuentes de alimentación. (Sólo modelos S8VM-100@@@@/150@@@@) Al instalar la fuente de alimentación, manténgala lo más alejada que sea posible de elementos generadores de calor. A título indicativo, deje un espacio de al menos 50 mm a derecha e izquierda. Si dispone de un espacio de solamente 20 mm, utilice la fuente de alimentación con una relación de carga del 80% o menos.

S8VM-100@@@@/S8VM-150@@@@

Incorrecto Incorrecto

Cableado

Conecte correctamente la puesta a tierra. Se utiliza una conexión de puesta a tierra de protección estipulada en las normas de seguridad. En caso no conectarse correctamente la puesta a tierra, pueden producirse descargas eléctricas o desperfectos. Pueden producirse pequeños incendios. Asegúrese de que los terminales de entrada y salida están cableados correctamente. No aplique una fuerza de más de 100 N al bloque de terminales antes de atornillarlo. Asegúrese de quitar la lámina de protección del producto antes de conectarlo para que no interfiera con la disipación térmica. Utilice el siguiente material para los cables que se conectarán al S8VM con el fin de impedir la generación de humo o fuego causada por cargas anómalas. Pueden producirse recalentamientos o incendios como consecuencia del uso de materiales de cableado de dimensiones incorrecta en caso de problemas en la carga. Por norma general, seleccione siempre cables cuyas dimensiones sean adecuados para un mínimo de 1,6 veces la corriente nominal.

Tipos de cables recomendados

Modelo Tipo de cable recomendado

S8VM-015@@@@ S8VM-030@@@@

(M3.5)

AWG24 a 14 (0,205 a 2,081 mm

S8VM-050@@@@ S8VM-100@@@@

S8VM-150@@@@ S8VM-100@@@@

S8VM-150@@@@

(M3.5)

(M4)

AWG24 a 14 (0,205 a 2,081 mm

AWG24 a 12 (0,205 a 3,309 mm

Selección de cables

Seleccione con cuidado los cables de la fuente de alimentación. Consulte esta tabla a la hora de seleccionar los cables.

Nº

Sección

AWG

transversal

(mm

30 0,051 7/0,102 358 0,12 --28 0,081 7/0,127 222 0,15 0,2 26 0,129 7/0,16 140 0,35 0,5 24 0,205 11/0,16 88,9 0,7 1,0 22 0,326 17/0,16 57,5 1,4 2,0 20 0,517 26/0,16 37,6 2,8 4,0 18 0,823 43/0,16 22,8 4,2 6,0 16 1,309 54/0,18 14,9 5,6 8,0 14 2,081 41/0,26 9,5 --- 12,0 12 3,309 65/0,26 6,0 --- 22,0 10 5,262 104/0,26 3,8 --- 35,0

ción (número

)

de conducto-

Configura-

res/mm)

Caída de

tensión

por 1 A

(mV/

metro)

Corriente máxima recomendada

La información de la tabla es aplicable a cables con 1 a 4 conductores. Mantenga el valor de la corriente dentro del 80% de los valores indicados en la tabla si utiliza cables de 5 o más conductores.

Corriente máxima

recomendada (A)

UL1007

(300 V

a80°C)

)

UL1015

(600 V

a 105°C)

B-48 Fuente de alimentación S8VM

Preparación del conector XH

Los siguientes productos se suministran con la S8VM-05024A@/P@, S8VM-10024A a transistor de alarma de baja tensión.

Conector S8VM-

Carcasa (incluida) XHP-3 Terminal (incluido) BXH-001T-P0.6 ó SXH-001T-P0.6

Para garantizar un cableado correcto, asegúrese de preparar el conector de acuerdo con las siguientes instrucciones. Consulte información detallada en el catálogo de JST.

• Utilice conductores de un calibre de AWG22 a AWG28.

• A título de referencia, la longitud de la funda que debe pelarse del

cable es de 2,1 a 2,6 mm.

• Utilice una herramienta de crimpar YC o YRS (fabricada por JST)

para crimpar el terminal y el cable.

• Asegúrese de insertar los hilos del terminal crimpado a fondo

dentro del alojamiento hasta oír un “clic”. Asimismo, asegúrese de que los conductores conectados al alojamiento estén firmemente insertados en su posición.

@/P@

y S8VM-15024A@/P@ para cablear la salida

05024A@/P@ S3B-XH-A-1 BH3B-XH-2

S8VM-10024A@/P@ FabricaS8VM-15024A@/P@

do por JST

Condiciones ambientales de instalación

No utilice la fuente de alimentación en lugares en los que esté expuesta a golpes o vibraciones. En concreto, instale la fuente de alimentación lo más lejos posible de contactores u otros dispositivos que produzcan vibraciones. Instale la fuente de alimentación lejos de fuentes de ruidos y sobretensiones de alta frecuencia o intensidad.

Vida útil de servicio

La vida de una fuente de alimentación depende de la vida de los condensadores electrolíticos incluidos en su interior. Es aplicable la ley de Arrhenius: la vida útil se reducirá a la mitad por cada incremento de 10°C, y se duplicará por cada reducción de 10°C. En consecuencia, la vida útil de la fuente de alimentación puede incrementarse si se reduce su temperatura interna.

Condiciones ambientales de funcionamiento y almacenamiento

La fuente de alimentación debe guardarse a una temperatura de entre −25 y 65°C, con un grado de humedad de entre 25% y 90%.

En ocasiones, las piezas internas pueden deteriorarse o resultar dañadas. No utilice la fuente de alimentación fuera del intervalo de carga vs temperatura (es decir, en las condiciones indicadas por el área sombreada ( ) en el diagrama de curva carga vs temperatura de la página 36.

Utilice la fuente de alimentación con un grado de humedad entre el 30% y 85%. No utilice la fuente de alimentación en lugares expuestos a la luz solar directa. No utilice en lugares en los que puedan penetrar en el interior del producto líquidos, materiales extraños o gases corrosivos.

Protección contra sobrecorriente

En ocasiones, las piezas internas pueden deteriorarse o resultar dañadas si un estado de cortocircuito o sobrecorriente continúa durante el funcionamiento. Elimine la causa de la sobrecorriente a la mayor brevedad.

Las piezas internas se pueden deteriorar o resultar dañadas si la fuente de alimentación se utiliza para aplicaciones con frecuentes picos de corriente o sobrecarga. No utilice la fuente de alimentación para dichas aplicaciones.

Carga de la batería

Si se va a conectar una batería como carga, instale un circuito de limitación contra sobrecorriente y un circuito de protección contra sobretensión.

Prueba de rigidez dieléctrica

Si se aplica una tensión alta entre una entrada y la carcasa (PE/FG), circulará a través de LC del filtro de ruido integrado y se almacenará energía. Si las tensiones altas utilizadas en las pruebas de rigidez dieléctrica se activan y desactivan con un interruptor, un temporizador o un dispositivo similar, se generará un impulso de tensión al desconectar la tensión y los componentes internos pueden resultar dañados. Para evitar la generación de impulsos de tensión, reduzca lentamente la tensión aplicada con un potenciómetro en el dispositivo de prueba, o bien conecte y desconecte la tensión en el punto de corriente cero.

Al realizar la prueba, asegúrese de cortocircuitar todos los terminales de salida para protegerlos contra daños.

Prueba de aislamiento

Al realizar la prueba, asegúrese de cortocircuitar todos los terminales de salida para protegerlos contra daños.

Corriente de irrupción

Si se conectan dos o más fuentes de alimentación a la misma entrada, la corriente de irrupción se sumará a la corriente total. Seleccione fusibles y disyuntores prestando la debida atención a las características de fusión o funcionamiento, de forma que los fusibles no se quemen y los disyuntores no se disparen a causa de los picos de corriente.

Potenciómetro de la tensión de salida (V.ADJ)

Configuración predeterminada: configurar a la tensión nominal Rango ajustable: se ajusta con el potenciómetro de tensión de salida (V.ADJ) del panel frontal del producto entre −20% y 20% de la tensión

de salida nominal (−10% y 20% de la tensión nominal en los modelos S8VM-@@@24A@/P@) Gire hacia la derecha para incrementar la tensión de salida, y hacia la izquierda para disminuirla. El potenciómetro de tensión de salida (V.ADJ) puede resultar dañado si se acciona con excesiva fuerza. No accione el potenciómetro con excesiva fuerza. Una vez concluido el ajuste de la tensión de salida, asegúrese de que la capacidad o la corriente de salida no excedan de la capacidad o corriente de salida nominales.

La tensión de salida puede incrementarse por encima del rango de tensión ajustable (hasta +20% de la tensión nominal) según el accionamiento del potenciómetro de tensión de salida (V.ADJ). Al ajustar la tensión de salida, compruebe la tensión de salida real de la fuente de alimentación y asegúrese de que la carga no resulte dañada.

Al incrementar la tensión de salida a más del +20% del valor nominal con el potenciómetro de tensión de salida (V. ADJ), es posible que se active la función de protección contra sobretensión.

(Sólo modelos S8VM-@@@24A@/P@)

Gire lentamente el potenciómetro de tensión de salida (V.ADJ). Al disminuir rápidamente la tensión de salida, o al ajustarla a menos del –10% del valor nominal, es posible que se active la función de alarma de baja tensión.

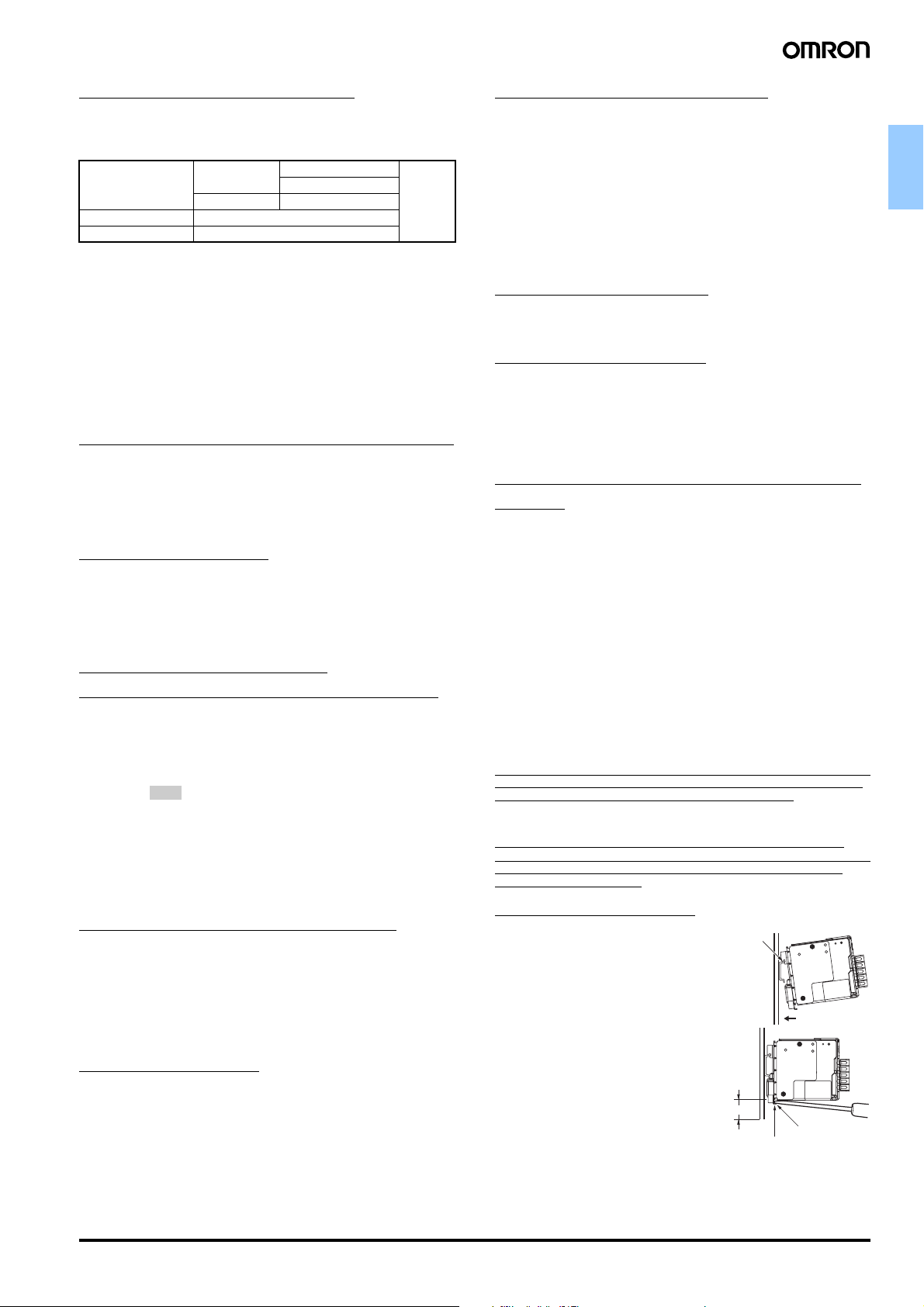

Montaje en carril DIN

Al realizar un montaje en carril DIN, baje el S8VM hasta el carril hasta que el tope del mismo se inserte en su posición. Enganche la sección A sobre el borde del carril y empuje en la dirección B.

Para desmontar el S8VM del carril DIN, inserte un destornillador en la sección C y empuje el S8VM para separarlo del carril.

30 mm mín.

Tope de carril

Fuentes de

alimentación

Fuente de alimentación S8VM B-49

Funcionamiento en serie

Es posible conectar dos fuentes de alimentación en serie. La salida de tensión (±) se puede conseguir con dos fuentes de alimentación.

Funcionamiento en serie

15 W/30 W Correcto

AC (L)

AC (N)

AC (L)

AC (N)

-V

Tensión de salida (±) Correcto

AC (L)

AC (N)

AC (L)

AC (N)

-V

Nota: 1. Si la carga se cortocircuita, es posible que se aplique una

tensión inversa a la fuente de alimentación, lo que puede provocar que se deteriore o se dañe. Conecte el diodo como se indica en la figura. Para seleccionar el diodo a conectar, consulte las siguientes instrucciones.

Tipo Diodo Schottky

Rigidez dieléctrica

RRM)

(V Corriente directa (I

2. Aunque es posible conectar en serie productos con

especificaciones diferentes, la circulación de corriente a través de la carga no debe superar la corriente nominal de salida menor.

50 W/100 W/150 W Correcto

AC (L)

AC (N)

AC (L)

AC (N)

-V

El doble de la tensión de salida nominal o superior

F) El doble de la corriente de salida

nominal o superior

Si no hay tensión de salida

La posible causa de que no haya tensión de salida es que se haya activado la protección contra sobrecorriente o sobretensión. El circuito de protección interno puede activarse si se produce una sobretensión, como la causada por relámpagos, durante el encendido de la fuente de alimentación.

Si no hay tensión de salida una vez comprobados los siguientes puntos, póngase en contacto con nosotros.

Compruebe el estado de protección contra sobrecarga

Compruebe si la carga tiene un estado de sobrecarga o está cortocircuitada. Retire los cables de la carga cuando efectúe la comprobación.

Intente suprimir la función de protección contra sobretensión o interna

Desconecte (OFF) la entrada de alimentación y manténgala desconectada durante un mínimo de 3 minutos. Vuelva a conectarla para ver si desaparece el problema.

Compruebe si los terminales +S o −S se abren al quitar el puente. (Sólo modelos S8VM-100@@@@/S8VM-150@@@@)

Compruebe si la tensión de salida se ha ajustado a más del +20% del valor nominal mediante el potenciómetro de tensión de salida (V. ADJ).

Zumbido al conectar (ON) la entrada (50/100/150 W)

La entrada de alimentación incorpora un circuito de supresión de corriente armónica. Este circuito puede provocar ruidos al conectar la entrada, aunque durarán sólo lo que tarden en estabilizarse los circuitos internos y no indica ningún problema del producto.

Funcionamiento en paralelo

El producto no está diseñado para funcionar en paralelo.

Incorrecto

AC (L)

AC (N)

AC (L)

AC (N)

-V

B-50 Fuente de alimentación S8VM

Valores típicos

■ Solamente a efectos de referencia

Potencia

nominal

Elemento

Eficiencia Modelos

Entra-daCorriente Entrada

Corriente de fuga

Corriente de irrupción (Ver nota 1.)

Salida Fluctuación f = medición

Tiempo de subida (Ver nota 1.)

Tiempo de retardo a la desconexión (Ver nota 1.)

de5V Modelos

de 12 V Modelos

de 15 V Modelos

de 24 V

de 230 V Entrada

de 230 V

a 20 MHz

f = medición a 100 MHz

al 100% de la carga

15 W 30 W 50 W 100 W 150 W

78% 81% 85% 87% 87%

81% 84% 84% 87% 87%

82% 86% 84% 88% 88%

0,20 A 0,39 A 0,31 A 0,61 A 5 V: 0,73 A

12 V/15 V/24 V: 0,83 A

0,30 mA 0,35 mA 0,35 mA 0,35 mA 0,35 mA

28 A 32 A 32 A 32 A 32 A

5 V: 0,60% (p-p) 5 V: 0,60% (p-p) 5 V: 2,39% (p-p) 5 V: 2,10% (p-p) 5 V: 1,97% (p-p) 12 V: 0,08% (p-p) 12 V: 0,14% (p-p) 12 V: 0,56% (p-p) 12 V: 0,69% (p-p) 12 V: 0,67% (p-p) 15 V: 0,07% (p-p) 15 V: 0,12% (p-p) 15 V: 0,36% (p-p) 15 V: 0,60% (p-p) 15 V: 0,54% (p-p) 24 V: 0,07% (p-p) 24 V: 0,12% (p-p) 24 V: 0,22% (p-p) 24 V: 0,27% (p-p) 24 V: 0,32% (p-p) 5 V: 0,77% (p-p) 5 V: 0,88% (p-p) 5 V: 2,47% (p-p) 5 V: 2,42% (p-p) 5 V: 2,54% (p-p) 12 V: 0,20% (p-p) 12 V: 0,20% (p-p) 12 V: 0,58% (p-p) 12 V: 0,78% (p-p) 12 V: 0,75% (p-p) 15 V: 0,12% (p-p) 15 V: 0,18% (p-p) 15 V: 0,37% (p-p) 15 V: 0,68% (p-p) 15 V: 0,63% (p-p) 24 V: 0,10% (p-p) 24 V: 0,18% (p-p) 24 V: 0,23% (p-p) 24 V: 0,31% (p-p) 24 V: 0,37% (p-p) 270 ms 280 ms 460 ms 460 ms 460 ms

5 V: 211 ms 5 V: 187 ms 5 V: 43 ms 5 V: 40 ms 5 V: 41 ms 12 V: 213 ms 12 V: 200 ms 12 V: 38 ms 12 V: 43 ms 12 V: 41 ms 15 V: 221 ms 15 V: 204 ms 15 V: 42 ms 15 V: 40 ms 15 V: 37 ms 24 V: 216 ms 24 V: 197 ms 24 V: 30 ms 24 V: 36 ms 24 V: 33 ms

Fuentes de

alimentación

Nota: 1. Consulte la sección Datos técnicos en la página 36 para obtener información detallada.

Los valores típicos indican los valores de una condición de entrada de 230 Vc.a. Todos los componentes se miden a una frecuencia de 50 Hz.

Fuente de alimentación S8VM B-51

Garantía y consideraciones de aplicación

Lea detenidamente este catálogo

Lea detenidamente el contenido de este catálogo antes de adquirir los productos. Consulte al representante de OMRON si tiene alguna duda o comentario que hacer.

Garantía y limitaciones de responsabilidad

GARANTÍA

La única garantía que ofrece OMRON es que los productos no presentarán defectos de materiales y mano de obra durante un período de un año (u otro período, si así se especifica) a partir de la fecha en que OMRON los ha vendido.

OMRON NO OFRECE NINGUNA GARANTÍA NI ASUME COMPROMISO ALGUNO, EXPLÍCITA O IMPLÍCITAMENTE, RELACIONADOS CON LA AUSENCIA DE INFRACCIÓN, COMERCIABILIDAD O IDONEIDAD PARA UN DETERMINADO FIN DE LOS PRODUCTOS. TODO COMPRADOR O USUARIO ASUME QUE ES ÉL, EXCLUSIVAMENTE, QUIEN HA DETERMINADO LA IDONEIDAD DE LOS PRODUCTOS PARA LAS NECESIDADES DEL USO PREVISTO. OMRON DECLINA TODAS LAS DEMÁS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS.

LIMITACIONES DE RESPONSABILIDAD

OMRON NO SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INDIRECTO O CONSIGUIENTE, LUCRO CESANTE O PÉRDIDA COMERCIAL RELACIONADOS DE CUALQUIER MODO CON LOS PRODUCTOS, INDEPENDIENTEMENTE DE SI DICHA RECLAMACIÓN TIENE SU ORIGEN EN CONTRATOS, GARANTÍAS, NEGLIGENCIA O RESPONSABILIDAD ESTRICTA.

En ningún caso la responsabilidad de OMRON por cualquier acto superará el precio individual del producto por el que se determine dicha responsabilidad.

BAJO NINGUNA CIRCUNSTANCIA OMRON SERÁ RESPONSABLE POR GARANTÍAS, REPARACIONES O RECLAMACIONES DE OTRA ÍNDOLE EN RELACIÓN CON LOS PRODUCTOS, A MENOS QUE EL ANÁLISIS DE OMRON CONFIRME QUE LOS PRODUCTOS SE HAN MANEJADO, ALMACENADO, INSTALADO Y MANTENIDO DE FORMA CORRECTA Y QUE NO HAN ESTADO EXPUESTOS A CONTAMINACIÓN, USO ABUSIVO, USO INCORRECTO O MODIFICACIÓN O REPARACIÓN INADECUADAS.

Consideraciones de aplicación

IDONEIDAD DE USO

OMRON no será responsable del cumplimiento de ninguna norma, código o reglamento vigentes para la combinación de productos en la aplicación o uso que haga el cliente de los mismos.

Realice todos los pasos necesarios para determinar la adecuación del producto con respecto a los sistemas, máquinas y equipos con los que se utilizará.

Conozca y tenga en cuenta todas las prohibiciones de uso aplicables a este producto. NO UTILICE NUNCA LOS PRODUCTOS EN UNA APLICACIÓN QUE IMPLIQUE RIESGOS GRAVES PARA LA VIDA

O LA PROPIEDAD SIN ASEGURARSE DE QUE EL SISTEMA SE HA DISEÑADO EN SU TOTALIDAD PARA TENER EN CUENTA DICHOS RIESGOS Y DE QUE LOS PRODUCTOS DE OMRON SE HAN CLASIFICADO E INSTALADO PARA EL USO PREVISTO EN EL EQUIPO O SISTEMA GLOBAL.

Limitaciones de responsabilidad

DATOS SOBRE RENDIMIENTO

Los datos de rendimiento se incluyen en este catálogo exclusivamente a título informativo para que el usuario pueda determinar su idoneidad y no constituyen de modo alguno una garantía. Pueden representar los resultados de las condiciones de ensayo de OMRON, y los usuarios deben correlacionarlos con sus requisitos de aplicación efectivos. El rendimiento real está sujeto ala Garantía y limitaciones de responsabilidad de OMRON.

CAMBIO DE LAS ESPECIFICACIONES

Las especificaciones de los productos y los accesorios pueden cambiar en cualquier momento por motivos de mejora y de otro tipo. Consulte siempre al representante de OMRON para confirmar las especificaciones reales del producto adquirido.

DIMENSIONES Y PESOS

Las dimensiones y pesos son nominales, y no deben utilizarse para actividades de fabricación, aunque se indiquen las tolerancias.

TODAS LAS DIMENSIONES SE ESPECIFICAN EN MILÍMETROS. Para convertir milímetros a pulgadas, multiplique por 0,03937. Para convertir gramos a onzas multiplique por 0,03527.

Cat. No. T033-ES2-02A

Con el fin de mejorar los productos, las especificaciones están sujetas a cambio sin previo aviso.

B-52 Fuente de alimentación S8VM

Omron S8VM Instructions Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
