FUENTES DE ALIMENTACIÓN S8VM

¡ L a s f u e n t e s d e alimentación q u e l o alerta n !

» N u e v a ca rc as a u lt ra co m p a c t a

»

S i s t e m a d e a l e r t a p r e c o z

»

Instalación s e n c i l l a

Advanced Industrial Automation

Actuación rápida y certera para reducir
al mínimo el tiempo de inactividad
de las máquinas

Las fuentes de alimentación industriales deben

cumplir los mismos estándares de robustez y fiabilidad

que las máquinas en las que operan. Los fallos de

corriente que provocan la interrupción de los procesos

y pérdidas de producción resultan caros y deben

corregirse lo antes posible para reducir al mínimo

el tiempo de inactividad de las máquinas. Aquí es

donde entra en escena la nueva serie de fuentes

de alimentación en modo de conmutación

industriales S8VM de Omron.

Cubierta frontal de plástico moldeado que elimina
toda posibilidad de electrochoque debida al contacto
de los dedos con las piezas de tensión.

Gracias a una nueva alarma de baja tensión, las fuentes de

alimentación S8VM no sólo proporcionan una indicación clara

de que se ha producido una caída de la tensión de salida de

CC, sino que también indica la causa probable, lo cual permite

tomar medidas de forma rápida y eficaz.

La serie S8VM también se puede instalar de forma directa y

sencilla en carril DIN. Y en previsión de la tendencia actual

hacia la continua y cada vez mayor reducción del tamaño de

los equipos industriales, la serie viene provista de una carcasa

ultracompacta que, dependiendo de la potencia de salida,

puede llegar a ser hasta un 40% más pequeña que la de las

fuentes de alimentación “compactas” convencionales.

Todas éstas son excelentes razones para elegir las nuevas

fuentes de alimentación S8VM de Omron. Diseñadas por

Omron para posibilitar una gestión óptima de la calidad

de los procesos industriales y un mantenimiento sencillo.

Basta con presionar levemente para instalarla en un carril DIN.

Regleta de bornes con
protección adicional
de los dedos.

Conector de salida de la señal
de alarma de tensión baja.

Indicador LED de alarma
de tensión baja.

Nueva carcasa ultracompacta.

Alerta precoz

Caída momentánea de la

tensión de salida

DC LOW1 (LED amarillo)

encendido

Debido casi con seguridad a un fallo

de la entrada de la fuente de

alimentación o a una anomalía

pasajera de la carga.

Tensión de salida

Tiempo

1

2

ON ON

ON OFF

Tensión de salida

1

2

Solución de problemas oportuna, eficaz e in situ que
posibilita una gestión óptima de la calidad

La serie S8VM es la única dotada de una alarma de tensión

baja con una función de diagnóstico para facilitar la solución

de problemas in situ. Esto le permite dar directamente con

la causa del problema, independientemente de que esté

localizado en la red de suministro eléctrico, el circuito eléctrico

del armario o la propia fuente de alimentación. El resultado:

acción correctiva rápida y eficaz sin retrasos costosos.

La función de solución de problemas está integrada en todas

las fuentes de alimentación de 24 V de salida, y le permite

determinar si los fallos se deben al deterioro de la fuente

Caída gradual de la tensión

de salida a menos de 20 V

sin recuperación

DC LOW2 (LED rojo) encendido

Debido casi con toda seguridad

al desgaste de los componentes de

la fuente de alimentación a causa

del envejecimiento.

Tiempo

ON

de alimentación o a anomalías en la entrada o en el circuito

eléctrico del armario a través de 2 pilotos LED (amarillo y rojo)

situados en la cara frontal de la carcasa.

Sistema de alarma precoz

Además de los indicadores LED, los modelos de 24 V con una

potencia de salida de 50 W o superior también están dotados

de una salida de la alarma de tensión baja que puede

transportar una señal de encendido/apagado a través de un

cable hasta, por ejemplo, un PLC o HMI, que actúan como

alarmas de fallo en ubicaciones remotas. La señal también

se puede utilizar para encender una bombilla o hacerla

parpadear continuamente.

Baja tensión de salida

constante seguida de una

caída repentina de la tensión

DC LOW1 & 2 (LED rojo

y amarillo) encendidos

Debido casi con toda seguridad

a un fallo como un cortocircuito

Tensión de salida

1

2

ON

ON

en la carga.

Tiempo

Advanced Industrial Automation

La nueva carcasa ultracompacta se adapta a la reducción
del tamaño del armario

En previsión de la tendencia actual hacia la continua y cada

vez mayor reducción del tamaño de los equipos industriales,

Omron dio prioridad al diseño del circuito interno para reducir

su tamaño al mínimo sin comprometer su rendimiento térmico.

El resultado: una carcasa ultrafina que puede alojarse en casi

cualquier armario y en casi cualquier posición dentro del

armario. Y lo que es más, la carcasa de todas las unidades,

independientemente de cual sea la clasificación de potencia,

tiene una altura estándar de 84,5 mm, lo cual simplifica más

aún el diseño del armario.

Una amplia gama de productos que satisface sus
distintas necesidades

Para satisfacer las diversas necesidades de los usuarios

industriales, la serie de fuentes de alimentación monofásicas

S8VM comprende una amplia gama de tensiones de salida de

CC, desde 5 V hasta 24 V, y de potencias, desde 15 W a 150 W.

Además, la gama se ampliará a principios de 2006 con fuentes

de alimentación de potencias aún mayores, desde 300 W

hasta 1.500 W.

Nueva

carcasa

ultracompacta

Pero esto no es todo. Para ayudar a los fabricantes industriales

a prestar sus servicios en el mercado internacional, la serie

cumple todas las normas de seguridad internacionales

relevantes. Y como reflejo del constante compromiso de Omron

con la protección del medio ambiente, la serie ya cumple la

directiva RoHS, que restringe el uso de sustancias peligrosas,

como el plomo.

Producción de pastillas

de semiconductores

La fabricación de semiconductores

requiere el uso de maquinaria de

producción sofisticada y fiable para

procesar pastillas sensibles y otros

componentes semiconductores.

Procesos de producción

continua

Para mantener los procesos de

producción continua, es preciso

detectar y corregir con rapidez

cualquier fallo de los equipos

de producción.

Robótica en la industria

del automóvil

La ferozmente competitiva industria

del automóvil depende de robots

de producción robustos y de máxima

fiabilidad para garantizar el mínimo

tiempo de inactividad.

Advanced Industrial Automation

Fuente de alimentación S8VM 1

Fuente de alimentación

S8VM (Modelos de 15/30/50/100/150 W)

Fuente de alimentación que incorpora
la nueva y exclusiva función de alarma
de baja tensión de OMRON en una
estructura compacta que permite reducir
las dimensiones de la maquinaria.

• La nueva función de alarma de baja tensión ayuda a determinar
las causas de errores (solamente modelos S8VM-

@@@

24A@/P@.

• Amplia variedad de posibilidades, con 5 capacidades
y 20 modelos para elegir.

• Compatible con la norma RoHS (Restricción de uso
de determinadas sustancias peligrosas) por, entre otras cosas,
la ausencia de plomo en sus componentes.

• Normas de seguridad:
UL508/60950-1/1604, CSA C22.2 Nº 14/No. 60950-1/Nº 213,
EN50178, EN60950-1

• Emisiones de corrientes armónicas: de conformidad con
la norma EN61000-3-2

• El nuevo y atractivo diseño impide la caída de tornillos del
bloque de terminales.

• La protección de dedos evita las descargas eléctricas.

• Montaje en carril DIN.

Nota:

Consulte Precauciones para una utilización segura en la página 19.

Nota: Los modelos de 300 a 1.500-W comenzarán

a comercializarse próximamente.

Estructura de la referencia

■ Composición de la referencia

Nota: No todas las combinaciones son posibles. Consulte la lista de modelos en Tabla de selección en la página 2.

Nota: 1. El tipo de montaje frontal no puede utilizarse como tipo de montaje posterior. Para una configuración de montaje posterior, utilice un

soporte para montaje en carril DIN.

2. El alojamiento y el terminal del conector para la salida de alarma de baja tensión están incluidos en los modelos S8VM-05024A@/P@,
S8VM-10024A@/P@ y S8VM-15024A@/P@.

1 2

3

4

S8VM- @@@@@@@

1. Potencia

015: 15 W
030: 30 W
050: 50 W
100: 100 W
150: 150 W

2. Tensión de salida

05: 5 V
12: 12 V
15: 15 V
24: 24 V

3. Configuración/función

Ninguno: Sin carcasa Tipo estándar
C: Con carcasa Tipo estándar
A: Con carcasa Con alarma de baja tensión (NPN)

(Ver nota.)

P: Con carcasa Con alarma de baja tensión (PNP)

(Ver nota.)

4. Configuración

Ninguna Montaje frontal
D Soporte para montaje en carril DIN

5Fuente de alimentación S8VM

2 Fuente de alimentación S8VM

Tabla de selección

Nota: Los modelos S8VM-@@@@@CD y S8VM-@@@@@PD son estándar. Para los demás, consulte al representante o distribuidor de OMRON.

Nota: 1. Estos modelos no incorporan salidas.

2. La capacidad de salida del modelo S8VM-15005@@ es de 135 W.

Configura-

ción

Potencia

nominal

Tensión

de entrada

Tensión

de salida

Corriente
de salida

Montaje frontal Soporte para montaje en carril DIN

Tipo estándar

Tipo con alarma de baja tensión

Tipo estándar Tipo con alarma de baja tensión

NPN PNP NPN PNP

Con
bastidor
abierto

15 W 100 a 240 Vc.a. 5 V 3 A S8VM-01505 --- --- S8VM-01505D --- ---

12 V 1,3 A S8VM-01512 --- --- S8VM-01512D --- --­15 V 1 A S8VM-01515 --- --- S8VM-01515D --- --­24 V 0,65 A S8VM-01524 --- --- S8VM-01524D --- ---

30 W 5 V 6 A S8VM-03005 --- --- S8VM-03005D --- ---

12 V 2,5 A S8VM-03012 --- --- S8VM-03012D --- --­15 V 2 A S8VM-03015 --- --- S8VM-03015D --- --­24 V 1,3 A S8VM-03024 --- --- S8VM-03024D --- ---

50 W 5 V 10 A S8VM-05005 --- --- S8VM-05005D --- ---

12 V 4,3 A S8VM-05012 --- --- S8VM-05012D --- --­15 V 3,5 A S8VM-05015 --- --- S8VM-05015D --- --­24 V 2,2 A S8VM-05024 --- --- S8VM-05024D --- ---

100 W 5 V 20 A S8VM-10005 --- --- S8VM-10005D --- ---

12 V 8,5 A S8VM-10012 --- --- S8VM-10012D --- --­15 V 7 A S8VM-10015 --- --- S8VM-10015D --- --­24 V 4,5 A S8VM-10024 --- --- S8VM-10024D --- ---

150 W 5 V 27 A S8VM-15005

(Ver nota 2.)

--- --- S8VM-15005D
(Ver nota 2.)

--- ---

12 V 12,5 A S8VM-15012 --- --- S8VM-15012D --- --­15 V 10 A S8VM-15015 --- --- S8VM-15015D --- --­24 V 6,5 A S8VM-15024 --- --- S8VM-15024D --- ---

Con carcasa 15 W 100 a 240 Vc.a. 5 V 3 A S8VM-01505C --- --- S8VM-01505CD --- ---

12 V 1,3 A S8VM-01512C --- --- S8VM-01512CD --- --­15 V 1 A S8VM-01515C --- --- S8VM-01515CD --- --­24 V 0,65 A S8VM-01524C S8VM-01524A (Ver nota 1.) S8VM-01524CD S8VM-01524AD (Ver nota 1.)

30 W 5 V 6 A S8VM-03005C --- --- S8VM-03005CD --- ---

12 V 2,5 A S8VM-03012C --- --- S8VM-03012CD --- --­15 V 2 A S8VM-03015C --- --- S8VM-03015CD --- --­24 V 1,3 A S8VM-03024C S8VM-03024A (Ver nota 1.) S8VM-03024CD S8VM-03024AD (Ver nota 1.)

50 W 5 V 10 A S8VM-05005C --- --- S8VM-05005CD --- ---

12 V 4,3 A S8VM-05012C --- --- S8VM-05012CD --- --­15 V 3,5 A S8VM-05015C --- --- S8VM-05015CD --- --­24 V 2,2 A S8VM-05024C S8VM-05024A S8VM-05024P S8VM-05024CD S8VM-05024AD S8VM-05024PD

100 W 5 V 20 A S8VM-10005C --- --- S8VM-10005CD --- ---

12 V 8,5 A S8VM-10012C --- --- S8VM-10012CD --- --­15 V 7 A S8VM-10015C --- --- S8VM-10015CD --- --­24 V 4,5 A S8VM-10024C S8VM-10024A S8VM-10024P S8VM-10024CD S8VM-10024AD S8VM-10024PD

150 W 5 V 27 A S8VM-15005C

(Ver nota 2.)

--- --- S8VM-15005CD
(Ver nota 2.)

--- ---

12 V 12,5 A S8VM-15012C --- --- S8VM-15012CD --- --­15 V 10 A S8VM-15015C --- --- S8VM-15015CD --- --­24 V 6,5 A S8VM-15024C S8VM-15024A S8VM-15024P S8VM-15024CD S8VM-15024AD S8VM-15024PD

6 Fuente de alimentación S8VM

Fuente de alimentación S8VM 3

Especificaciones

■ Valores nominales/características

Nota: 1. Consulte información detallada en la sección Etiqueta de color de salida, en las páginas 7 a 8 y en las páginas 6 a 9.

2. Si se gira el potenciómetro V.ADJ, la tensión se incrementará por encima de +20% del rango de ajuste de tensión.

Al ajustar la tensión de salida, confirme la tensión de salida real de la fuente de alimentación y asegúrese de que la carga no resulte dañada.

3. Para restablecer la protección, desconecte (OFF) la fuente de alimentación durante al menos tres minutos y, seguidamente, vuelva a conectarla.

4. Emisiones conducidas: el valor del ruido es afectado por factores tales como el método de cableado. El producto se ajusta a los requisitos de la Clase B cuando se instala

una placa de aluminio debajo del mismo. En el caso de los modelos de 15 W, inserte un filtro tipo abrazadera (ZCAT2436-1330 fabricado por TDK: 50 : mín.
[50 a 500 MHz], o equivalente) en el cable de salida para reducir el ruido.

5.

Emisiones radiadas: el valor del ruido es afectado por factores tales como el método de cableado. El producto se ajusta a los requisitos de la Clase B cuando se instala una
placa de aluminio debajo del mismo. En el caso de los modelos de 150 W, inserte un filtro tipo abrazadera (ZCAT2017-0930 fabricado por TDK: 35

:

mín. [50 a 500 MHz],

o equivalente) en el cable de entrada para reducir el ruido.

6. Homologaciones UL1604 (Clase I/División 2) y CSA C22.2 Nº 213 (Clase I/División 2) pendientes para los modelos de 150 W. No obstante, el diseño de los modelos

S8VM-15024@@ es compatible con dichas normas para una corriente nominal de salida de 6,3 A máx.

7. El peso indicado corresponde a los modelos de montaje frontal y bastidor abierto.

8. A@: Tipo NPN

P@: Tipo PNP

Elemento Potencia nominal 15 W 30 W 50 W 100 W 150 W
Eficiencia Modelos de 5 V 75% mín. 75% mín. 80% mín. 81% mín. 81% mín.

Modelos de 12 V 78% mín. 79% mín. 79% mín. 81% mín. 81% mín.
Modelos de 15 V 78% mín. 79% mín. 79% mín. 81% mín. 81% mín.
Modelos de 24 V 80% mín. 81% mín. 80% mín. 82% mín. 83% mín.

Entrada Tensión 100 a 240 Vc.a. (85 a 264 Vc.a.)

Frecuencia 50/60 Hz (47 a 63 Hz)
Corriente Entrada de 100 V 0,5 A máx. 0,9 A máx. 0,8 A máx. 1,4 A máx. 2,0 A máx.

Entrada de 200 V 0,25 A máx. 0,45 A máx. 0,4 A máx. 0,7 A máx. 1,0 A máx.

Factor
de potencia

Entrada de 100 V --- 0,98 mín.

Entrada de 200 V --- 0,94 mín.
Emisiones de corriente armónica --- De conformidad con la norma EN 61000-3-2
Corriente de fuga Entrada de 100 V 0,4 mA máx. (a salida nominal)

Entrada de 200 V 0,75 mA máx. (a salida nominal)
Corriente

de irrupción
(Ver nota 1.)

Entrada de 100 V 17,5 A máx. (para arranque en frío a 25qC)

Entrada de 200 V 35 A máx. (para arranque en frío a 25qC)

Salida Rango de ajuste de tensión (Ver nota 3.) –20% a 20% (con potenciómetro V. ADJ) (S8VM-@@@24A@/P@: 10% a 20%)

Rizado 3,2% (p-p) máx. (5 V),

1,5% (p-p) máx. (12 V),
1,2% (p-p) máx. (15 V),
1,0% (p-p) máx. (24 V),
(a tensión nominal de entrada/salida)

3,2% (p-p) máx. (5 V),
1,5% (p-p) máx. (12 V),
1,2% (p-p) máx. (15 V),
0,75% (p-p) máx. (24 V),
(a tensión nominal de entrada/salida)

Influencia de la variación de entrada 0,4% máx. (con entrada de 85 a 264 Vc.a., 100%)
Influencia de la variación de carga

(tensión nominal de entrada)

0,8% máx. (con entrada nominal, carga de 0 a 100%)

Influencia de la variación de temperatura 0,02%/qC máx.
Tiempo de subida (Ver nota 1.) 1.100 ms máx. (a tensión nominal

de entrada/salida)

800 ms máx. (a tensión nominal de entrada/salida)

Tiempo de retardo a la desconexión
(Ver nota 1.)

20 ms típ. (15 ms mín.) (a tensión de entrada/salida nominal)

Funciones
adicionales

Protección contra sobrecarga
(Ver nota 1.)

105% a 160% de corriente de carga nominal,
caída de tensión, funcionamiento
intermitente, reset automático

105% a 160% de corriente de carga nominal,
caída de tensión (12 V, 15 V y 24 V),
caída de tensión, intermitente (5 V),
reset automático

Protección contra sobretensión
(Ver nota 1.)

Sí (Ver nota 4.)

Indicación de alarma de baja tensión Sí (color: amarillo (DC LOW1), rojo (DC LOW2)) (sólo modelo S8VM-@@@24A@/P@ )
Salida de alarma de baja tensión No Sí (sólo modelo S8VM-@@@24A@/P@ )

(Salida de transistor), 30 Vc.c. máx., 50 mA máx.) (Ver nota 8.)

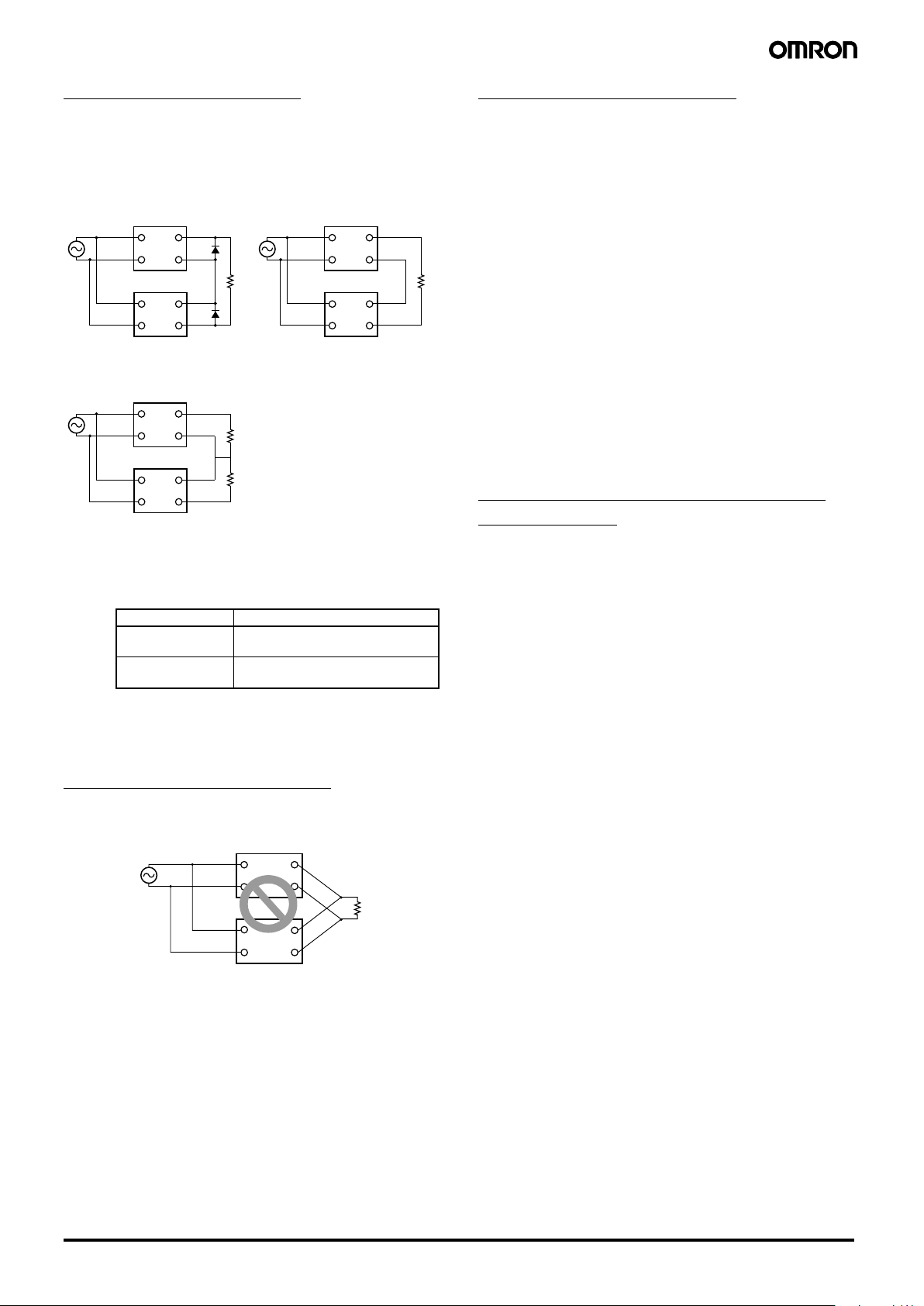

Funcionamiento en serie Sí
Funcionamiento en paralelo No
Función de detección remota No Sí

Otros Temperatura ambiente de servicio Consulte Curva carga vs Temperatura en Etiqueta de color de salida. (sin hielo ni condensación) (Ver nota 1.)

Temperatura de almacenamiento –25 a 65qC
Humedad ambiente de servicio del 30% al 85% (en almacenamiento: del 25% al 90%)
Rigidez dieléctrica 3,0 kVc.a. durante 1 min. (entre todas las entradas y salidas; corriente de detección: 20 mA)

2,0 kVc.a. durante 1 min. (entre todas las entradas y terminales PE/FG; corriente de detección: 20 mA)
500 Vc.a. durante 1 min. (entre todas las salidas y terminales PE/FG; corriente de detección: 100 mA)
500 Vc.a. durante 1 min. (entra todas las salidas (excepto los terminales de salida de detección) y terminales
de salida de detección; corriente de detección: 20 mA) (sólo modelo S8VM-@@@24A@/P@ )

Resistencia de aislamiento 100 M: mín. (entre todas las salidas y todas las entradas, terminales PE/FG) a 500 Vc.c.
Resistencia a vibraciones 10 a 55 Hz, 0,375 mm de amplitud durante 2 horas en cada una de las direcciones X, Y y Z
Resistencia a golpes

150 m/s

2

, 3 veces en cada una de las direcciones rX, rY y rZ

Indicador de salida Sí (color: verde)
EMI Emisiones conducidas Compatible con las normas EN61204-3 EN55011 Clase B, y FCC Clase B (Ver nota 4.)

Emisiones radiadas Compatible con las normas EN61204-3 EN55011 Clase B (Ver nota 5.)
EMS Compatible con la norma EN61204-3, Altos niveles de severidad
Homologaciones

(Ver nota 6.)

UL: UL508 (Listado), UL60950-1, UL1604 (Clase I/División 2)
CSA: cUL: C22.2 Nº 14, cUR: Nº 60950-1, Nº 213 (Clase I/División 2)
EN: EN50178, EN60950-1
SELV (EN60950-1)
Según norma VDE0160/P100

Peso (Ver nota 7.) 180 g máx. 220 g máx. 290 g máx. 460 g máx. 530 g máx.

7Fuente de alimentación S8VM

4 Fuente de alimentación S8VM

Conexiones

■ Diagramas de bloques

Filtro

de ruido

Circuito de detección

de sobretensión

Fusible

2 A

Circuito rectificador/

estabilizador

Circuito

de control

de unidad

AC (L)

AC (N)

ENTRADA

/FG

Fotoacoplador

SALIDA DC

−V

+V

Circuito de detección

de tensión

Rectificación Atenuación

Circuito

de detección

de sobrecorriente

Circuito de
protección
contra corriente
de irrupción

Detección de

baja tensión

S8VM-01524A@

Indicación de alarma

de baja tensión

DC LOW1
DC LOW2

S8VM-015@@@@ (15 W)

Filtro

de ruido

Fusible

3,15 A

AC (L)

AC (N)

ENTRADA

SALIDA DC

−V

+V

Detección de

baja tensión

Indicación de alarma

de baja tensión

DC LOW1
DC LOW2

S8VM-03024A@

/FG

Circuito de detección

de sobretensión

Circuito rectificador/

estabilizador

Circuito

de control

de unidad

Fotoacoplador

Circuito de detección

de tensión

Rectificación Atenuación

Circuito
de protección
contra corriente
de irrupción

Circuito

de detección

de sobrecorriente

S8VM-030@@@@ (30 W)

Fusible

2 A

AC (L)

AC (N)

ENTRADA

SALIDA DC

−V

+V

Alarma
DC LOW1

Común

Circuito
de protección
contra corriente
de irrupción

Detección de

baja tensión

Alarma
DC LOW2

S8VM-05024A@ (NPN)

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

/FG

Filtro

de ruido

Circuito de detección

de sobretensión

Circuito rectificador/

estabilizador

Circuito

de control

de unidad

Fotoacoplador

Circuito de detección

de tensión

Rectificación

Atenua-

ción

Supresión
de corriente
armónica

Fotoacoplador

Circuito de detección

de sobrecorriente

Alarma
DC LOW1

Común

Detección de

baja tensión

Alarma
DC LOW2

S8VM-05024P@ (PNP)

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

Fotoacoplador

S8VM-050@@@@ (50 W)

8 Fuente de alimentación S8VM

Fuente de alimentación S8VM 5

SALIDA DC

−V

+V

Alarma
DC LOW1

Común

Detección de

baja tensión

Alarma
DC LOW2

ENTRADA

AC (N)

AC (L)

Fusible

3,15 A

Unidad

S8VM-10024A@ (NPN)

Detección remota

+S

−S

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

/FG

Circuito
de protección
contra corriente
de irrupción

Filtro

de ruido

Circuito de detección

de sobretensión

Circuito rectificador/

estabilizador

Circuito

de control

de unidad

Fotoacoplador

Circuito de detección

de tensión

Rectificación

Atenua-

ción

Circuito de detección

de sobrecorriente

Supresión
de corriente
armónica

Fotoacoplador

Alarma
DC LOW1

Común

Detección de

baja tensión

Alarma
DC LOW2

S8VM-10024P@ (PNP)

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

Fotoacoplador

S8VM-100@@@@ (100 W)

SALIDA DC

−V

+V

Alarma
DC LOW1

Común

Detección de

baja tensión

Alarma
DC LOW2

ENTRADA

AC (N)

AC (L)

Fusible

5 A

Unidad

Detección remota

+S

−S

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

S8VM-15024A@ (NPN)

/FG

Circuito
de protección
contra corriente
de irrupción

Filtro

de ruido

Circuito de detección

de sobretensión

Circuito rectificador/

estabilizador

Circuito

de control

de unidad

Fotoacoplador

Circuito de detección

de tensión

Rectificación

Atenua-

ción

Supresión
de corriente
armónica

Fotoacoplador

Circuito de detección

de sobrecorriente

Alarma
DC LOW1

Común

Detección de

baja tensión

Alarma
DC LOW2

S8VM-15024P@ (PNP)

DC LOW1
DC LOW2

Indicación de alarma

de baja tensión

Fotoacoplador

S8VM-150@@@@ (150 W)

9Fuente de alimentación S8VM

6 Fuente de alimentación S8VM

Construcción y nomenclatura

■ Nomenclatura

Nota: 1. El fusible se encuentra en el lado (L). NO puede ser

sustituido por el usuario.

2. La conexión de puesta a tierra de protección es el orificio

de montaje del panel indicado en la siguiente figura.
(Se utiliza una conexión de puesta a tierra de protección
estipulada en las normas de seguridad. Conecte
completamente a tierra (sólo modelos S8VM-@@@@@D).
Terminal de tierra: M3 (Profundidad: 8 mm máx.)/Cable
de puesta a tierra: AWG 18

3. Sólo modelos S8VM-@@@24A@/P@

4.

Sólo modelos S8VM-05024A@/P@, S8VM-10024A@/P@,
S8VM-15024A@/P@. También incluye alojamiento y terminales
de conector para la salida de detección de baja tensión.
Consulte información detallada en Preparación del conector XH
en la página 20, en la sección Precauciones de seguridad.

5.

Si no se utiliza la función de detección remota, deje el puente
en el mismo estado original de fábrica.

6. Modelos A@: terminal común (emisor)
Modelos P@: terminal común (colector)

■ Etiqueta de color de salida

5
4

3

2
1

6

7

8 9 10

12

12

1

2

11

8

9

1

0

3

11

4

5

6 7

12

12

1

2

11

3

11

4

5

12

12

6

7

8 9 10

12

12

Modelos de 15 W, 30 W, 50 W

Con bastidor abierto Con carcasa

S8VM-015@@/S8VM-015@@D
S8VM-030@@/S8VM-030@@D
S8VM-050@@/S8VM-050@@D

Modelos de 100 W

Con bastidor abierto Con carcasa

S8VM-100@@/S8VM-100@@D S8VM-100@@C@/S8VM-10024A@/P@

Modelos de 150 W

Con bastidor abierto Con carcasa

S8VM-150@@/S8VM-150@@D S8VM-150@@C@/S8VM-15024A@/P@

S8VM-015@@C@/S8VM-01524A@
S8VM-030@@C@/S8VM-03024A@
S8VM-050@@C@/S8VM-05024A@/P@

Nº Nombre Función

1 Terminales de entrada de c.a. (L). (N) Conecte las líneas de entrada

a estos terminales. (Ver nota 1.)

2

Terminal PE: Terminal de tierra
de protección
(S8VM-

@@@@@C@

/

S8VM-

@@@@@A@

/S8VM-

@@@@@P@

)
Terminal FG: terminal de masa
del bastidor S8VM-

@@@@@

/

S8VM-

@@@@@

D)

Conecte una línea de tierra
a este terminal. (Ver nota 2.)

3 Terminales de salida de c.c. (-V). (+V) Conecte las líneas de carga

a estos terminales.

4 Indicador de salida (DC ON): verde) Se mantiene iluminado (verde)

mientras haya una salida de
corriente continua (c.c.) en ON.

5

Potenciómetro de tensión de salida
(V. ADJ)

Permite ajustar la tensión
de salida.

6 Indicador de alarma de baja tensión 1

(DC LOW1: amarillo) (Ver nota 3.)

Se ilumina solamente cuando se
detecta una caída momentánea
en la tensión de salida. Este
estado se mantiene.

7 Indicador de alarma de baja tensión 2

(DC LOW2: rojo (Ver nota 3.)

Se ilumina solamente cuando la
tensión de salida cae hasta
aproximadamente 20 V o menos.

8 Terminal de salida de alarma de baja

tensión 1:
(DC LOW1) (Ver nota 4.)

Se produce una salida
solamente cuando se detecta
una caída momentánea
en la tensión de salida.
Este estado se mantiene.
(El transistor se pone en OFF
al producirse una caída
de tensión.)

9 Terminal de salida de alarma de baja

tensión 2:
(DC LOW2) (Ver nota 4.)

Se produce una salida solamente
cuando la tensión de salida cae
hasta aproximadamente 20 V
o menos.
(El transistor se pone en OFF
al producirse una caída
de tensión.)

10 Terminal común para salida de alarma

de baja tensión (Ver nota 4.)

Terminal común (ver nota 6)
de los terminales 8 y 9

11 Terminales de detección remota

(Ver nota 5.)

Corrija la caída de tensión
en las líneas de carga.

12 Puentes (Ver nota 5.) ---

C

onexi

ó

n

de puesta

ó

C

onexi

ó

a tierra

Etiqueta de color para la identificación
de la tensión de salida

Verde: 5 V
Azul: 12 V
Amarillo: 15 V
Blanco: 24 V

Esta etiqueta identifica la tensión de salida mediante colores.

10 Fuente de alimentación S8VM

Fuente de alimentación S8VM 7

Datos técnicos

■ Curva carga vs temperatura

Nota: 1. En ocasiones, las piezas internas pueden deteriorarse o resultar dañadas. No utilice la fuente de alimentación fuera de las curvas Carga

vs temperatura (es decir, el área indicada por el sombreado A en los gráficos precedentes).

2. Si el calor deteriora el rendimiento de la fuente, utilice refrigeración forzada.

3. Al montar dos o más fuentes de alimentación adosadas, deje un espacio de al menos 20 mm entre ellas. No es posible adosar varios

modelos de 100 y 150 W. Asegúrese de instalar las fuentes de alimentación lo más alejadas de fuentes generadoras de calor que sea
posible. A título indicativo, deje un espacio de al menos 50 mm a derecha e izquierda. Si dispone de un espacio de solamente 20 mm,
utilice la fuente de alimentación con una relación de carga del 80% o menos.

4. Si se utilizan modelos de 150 W con una tensión de entrada de 90 Vc.a. o inferior durante períodos de tiempo prolongados, reduzca

la carga al 80% o menos de los valores de las curvas precedentes.

S8VM-15 W/30 W

Montaje estándar/Montaje horizontal/Montaje cara arriba

S8VM-50 W

Montaje estándar/Montaje horizontal

Montaje cara arriba

S8VM-100 W

Montaje estándar

Montaje horizontal/Montaje cara arriba

S8VM-150 W

Montaje estándar Montaje horizontal

Montaje cara arriba

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

A

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

A

Temperatura ambiente (˚C)

Sin carcasa

Con carcasa

Relación de carga (%)

-20 -10 0 10 20 30 40 50 60 70 80

120

100

80

60

40

20

0

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

120

100

80

60

40

20

0

-20 -10 0 10 20 30 40 50 60 70 80

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

120

100

80

60

40

20

0

-20 -10 0 10 20 30 40 50 60 70 80

Temperatura ambiente (°C)

Sin carcasa

Con carcasa

A

Relación de carga (%)

11Fuente de alimentación S8VM

8 Fuente de alimentación S8VM

■ Montaje

Nota: 1.

Un montaje incorrecto impedirá la disipación de calor
y puede causar el deterioro o el daño de las piezas internas.
Utilice el producto dentro de la curva carga vs temperatura
correspondiente a la dirección de montaje.

2. Utilice la placa de metal como panel de montaje (*1).

3. Instale la fuente de alimentación en una posición tal que

permita la circulación de aire a su alrededor, ya que está
diseñada para disipar el calor mediante este método.

4. Par de apriete de tornillo de montaje

(valor recomendado: 0,49 N·m)

■ Función de detección remota

(sólo modelos S8VM-100@@@@/
150@@@@)

Esta función compensa las caídas de tensión en las líneas de carga.
Para utilizar esta función, establezca la conexión después de retirar
los dos puentes del terminal de detección remota.

Nota: 1. Utilice un cable apantallado de 2 conductores como cable

de conexión (*1).

2. Utilice un cable con conductores lo más gruesos que sea

posible dado que elevadas caídas de tensión en las líneas
de carga (*2) podrían activar la función de protección contra
sobretensión.

3. Utilice cuando la caída de tensión sea de 0,3 V o menos.

4. Cuando se abren los terminales +S y –S con el puente

retirado, la función de protección contra sobretensión
se activará y la tensión de salida se cortará.

5. Si la línea de carga es demasiado larga, instale

un condensador electrolítico en los 3 puntos que se indican
a continuación:

1) Entre los terminales de carga

2) Entre los terminales +S y +

3) Entre los terminales S y 
Seleccione la capacidad del condensador conectado entre
varias decenas y varios centenares de PF como guía y,
a continuación, determine la capacidad al conectar
efectivamente el condensador entre los terminales, tal
y como se indica a continuación.

■ Corriente de irrupción, tiempo
de subida y retardo a la
desconexión de salida

■ Valores de referencia

*1

*1

*1

Montaje estándar
(Soporte para montaje
en carril DIN)

Montaje estándar
(Montaje frontal)

Montaje horizontal
(Montaje frontal)

Correcto

Correcto

Correcto

Montaje cara arriba
(Soporte para montaje
en carril DIN)

Montaje cara arriba
(Montaje frontal)

Incorrecto

Correcto

Montaje cara abajo
(Soporte para montaje
en carril DIN)

Montaje cara abajo
(Montaje frontal)

Incorrecto

Incorrecto

Elemento Valor Definición

Fiabilidad
(MTBF)

135.000
horas mín.

MTBF significa Tiempo medio entre fallos (Mean Time
Between Failures), que se calcula a partir de la
probabilidad de fallos accidentales del dispositivo
e indica la fiabilidad del dispositivo. Por lo tanto,
no representa necesariamente la vida útil del producto.

Vida útil
prevista

10 años mín. La vida útil indica la media de horas de funcionamiento

a una temperatura ambiente de 40qC y con un índice
de carga del 50%.
Generalmente viene determinada por la vida útil del
condensador electrolítico de aluminio incorporado.

DC ON

V.ADJ

+

S

+V

-V

-S

*

1

*

2

Puente

DC ON

V.ADJ

+

S

+V

-V

-

S

+

+

+

Tiempo de subida

Tiempo de retardo

a la desconexión

Corriente de irrupción al conectar la entrada

90%

95%

Entrada ON

Entrada OFF

Tensión
de entrada
de c.a.

Corriente
de entrada
de c.a.

Tensión
de salida

12 Fuente de alimentación S8VM

Fuente de alimentación S8VM 9

■ Protección contra sobrecarga

La fuente de alimentación dispone de una función de protección
contra sobrecarga que la protege contra los posibles daños
causados por cortocircuitos y sobrecorrientes.
Si la corriente de salida sobrepasa el 105% mín. de la corriente
nominal, se activa automáticamente la función de protección
y disminuye la tensión de salida. Cuando la corriente de salida
vuelve a caer dentro del rango nominal, la protección contra
sobrecarga se desactiva automáticamente.

Los valores indicados en los diagramas anteriores son sólo ilustrativos.
Nota: 1. En ocasiones, las piezas internas pueden deteriorarse

o resultar dañadas si un estado de cortocircuito
o sobrecorriente continúa durante el funcionamiento.
Elimine la causa de la sobrecorriente a la mayor brevedad.

2.

Las piezas internas se pueden deteriorar o resultar dañadas
si la fuente de alimentación se utiliza para aplicaciones con
frecuentes picos de corriente o sobrecarga en el lado de la carga.
No utilice la fuente de alimentación para dichas aplicaciones.

■ Protección contra sobretensión

Considere la posibilidad de una sobrecarga, y diseñe el sistema
de tal manera que la carga no quede expuesta a una tensión
excesiva, incluso en caso de fallo de circuito de realimentación
de la fuente de alimentación. Si se produce una salida de tensión
excesiva de aproximadamente el 140% de la tensión nominal o más,
la tensión de salida se interrumpe para evitar daños a la carga como
consecuencia de la sobretensión. Restablezca la fuente
de alimentación desconectándola al menos durante tres minutos
y volviéndola a conectar después.

Los valores indicados en el diagrama anterior son sólo ilustrativos.
*1 S8VM-@@@24A@/P@
*2 Excepto modelos S8VM-@@@24A@/P@
Nota: 1. No vuelva a conectar la alimentación de entrada hasta

haber eliminado la causa de la sobretensión.

2. La función de protección contra sobretensión puede

activarse si el potenciómetro de tensión de salida (V.ADJ)
está configurado con un valor que excede del +20%
de la tensión nominal de salida.

■ Función de alarma de baja tensión (indicación y salida)

(Sólo modelos S8VM-@@@24A@/P@)

Si se detecta una caída de la tensión de salida con un S8VM-@@@24A@/P@ que dispone de función de alarma de baja tensión, el indicador
DC LOW se iluminará para indicar un error de salida. Además, el transistor dará una salida para notificar el error (excepto los modelos
S8VM-01524A@ y S8VM-03024A@).

Salida de transistor: Tipo NPN: (S8VM-@@@24A@) Corriente de fuga en OFF: 0,1 mA o menos

Tipo PNP: (S8VM-@@@24P@)
30 Vc.c. máx., 50 mA máx. Tensión residual en ON: 2 V o menos

• Función de alarma de baja tensión 1 (DC LOW1)
Detecta solamente una caída de tensión momentánea. La tensión detectada se ajusta automáticamente detectando la tensión de salida

(aprox. 2,7 V menor, con una tensión de salida de 24,0 V).
Durante la detección, el transistor está en OFF (sin continuidad entre 8 y 10), y se iluminará el LED (6: amarillo). (La función de alarma de baja
tensión 1 se utiliza como función de retención de enclavamiento.)

• Función de alarma de baja tensión 2 (DC LOW2)
La detección de tensión se configura a aprox. 20,0 V (de 18,0 a 21,6 V).

Durante la detección, el transistor está en OFF (sin continuidad entre 9 y 10), y se iluminará el LED (7: rojo).
Nota: 1. Esta función monitoriza la tensión en los terminales de salida de la fuente de alimentación.

Para verificar la tensión real, mídala del lado de la carga.

2. La función de alarma de baja tensión 1 (DC LOW1) no detecta una caída gradual de la tensión.

3. Una vez que la función de alarma de baja tensión 1 (DC LOW1) detecta una baja tensión, el transistor se pone en OFF y se mantiene

el estado iluminado del LED (6: amarillo). Para restablecer la función, desconecte (OFF) la fuente de alimentación durante al menos
60 segundos y, seguidamente, vuelva a conectarla.

4. Si la tensión de salida se mantiene en 15 V o menos durante varios segundos al utilizar la función de alarma de baja tensión 1

(DC LOW 1), será necesario un reset del estado de retención de salida para la detección.

Funcionamiento
intermitente

Corriente de salida (%)

0 100

50

Tensión de salida (V)

0 10050

Funcionamiento
intermitente

Corriente de salida (%)

Tensión de salida (V)

0 10050

Corriente de salida (%)

Tensión de salida (V)

15/30 W

50/100/150 W (5 V

)

50/100/150 W (12 V, 15 V, 24 V)

Protección contra
sobretensión activada

Rango variable

Tensión
de salida
nominal

+20%

-10%

-20%

0 V

Aprox. 40%

*1 *2

Tensión de salida (V)

S8VM-01524A@
S8VM-03024A@

S8VM-05024A@/P@ S8VM-10024A@/P@ S8VM-15024A@/P@

4

6

7

4

6

7

8 9 10

8

9

10

4

6 7

4

6

7

8

9

10

13Fuente de alimentación S8VM

10 Fuente de alimentación S8VM

■ Posibles causas de errores de la fuente de alimentación, y detección
y corrección de errores con la función de alarma de baja tensión

Si se activa la función de alarma de baja tensión, compruebe la siguiente información.
Si tras la comprobación la fuente de alimentación no funciona normalmente, consulte al representante de OMRON.
Los símbolos de la tabla son los siguientes:

: Iluminado, : Apagado, : Parpadea

Nota: Parpadea: la tensión de salida es inestable y provoca que el LED se ilumine y apague repetidamente.

DC ON DC LOW1 DC LOW2

Tensión de salida Diagnóstico de estado de la fuente de alimentación

LED D:

Verde

LED F:
Amarillo

Salidas
de tran-

sistor

H a J

LED G:

Rojo

Salidas

de tran-

sistor

I a J

1 ON ON o

Normal
(aprox. el 90%
mín. de la tensión
de salida nominal)

Estado normal

2 OFF ON o

Normal
(aprox. el 90%
mín. de la tensión
de salida nominal)

La tensión de salida
ha recuperado su estado
normal tras una súbita
caída de tensión.

3 ON OFF o

Caída de salida
(aprox. el 90%
máx. de la tensión
de salida nominal)

La tensión de salida
ha caído gradualmente
y se mantiene baja.

4 OFF OFF o

Caída de salida
(aprox. el 90%
máx. de la tensión
de salida nominal)

La tensión de salida
se mantiene baja tras una
caída de tensión súbita.

5 OFF

ON

OFF

o

Caída de salida
(aprox. el 80%
máx. de la tensión
de salida nominal)

La tensión de salida
se mantiene baja
y continúa fluctuando tras
una súbita caída
de tensión.

6 ON

ON

OFF

o

Caída de salida
(aprox. el 80%
máx. de la tensión
de salida nominal)

La tensión de salida
ha caído gradualmente,
se mantiene baja
y continúa fluctuando.

7 OFF OFF o Sin salida

No se está produciendo
ninguna salida de tensión.

8

ON

OFF

ON

OFF

o Salida inestable

La tensión de salida
es inestable.

24 V

24 V

24 V 24 V



24 V



24 V





24 V

14 Fuente de alimentación S8VM

Fuente de alimentación S8VM 11

Causa probable del error Métodos de detección y corrección de errores

--- --- 1

Se ha producido un fallo de alimentación
momentáneo en la entrada.

Compruebe que la tensión de salida sea normal y que no se hayan producido problemas en otros
dispositivos. No se producirán problemas si se continúa utilizando la fuente de alimentación en esta
situación. Para borrar el error DC LOW1 (display LED y estado de la salida transistor), desconecte
(OFF) la alimentación de entrada y espere al menos 60 segundos antes de volver a conectar la fuente
de alimentación.

2

Se ha producido una sobrecarga momentánea. Posiblemente la corriente de carga haya superado la corriente nominal. Sugerimos reducir la carga

conectada, o bien sustituir la fuente de alimentación por otra de mayor capacidad.

Se ha producido una caída momentánea
de la tensión de salida al arrancar debido
a la capacidad de los componentes capacitivos
del lado de la carga, o bien al activar la carga.

Posiblemente en el arranque haya circulado una corriente de irrupción elevada hacia el lado
de la carga. Recomendamos sustituir la fuente de alimentación por otra de mayor capacidad.

La tensión de salida ha vuelto al nivel normal
tras una rápida caída provocada por el uso del
potenciómetro de tensión de salida (V.ADJ).

Desconecte (OFF) la alimentación de entrada y espere al menos 60 segundos antes de volver
a conectarla para borrar el estado del indicador.

Deterioro debido al envejecimiento (si la fuente
de alimentación tiene varios años de uso)

Es posible que las piezas internas de la fuente de alimentación se hayan deteriorado debido al tiempo
de uso. Recomendamos sustituir la fuente de alimentación. Asimismo, recomendamos sustituir las
fuentes de alimentación instaladas en esa misma época.

3

Sobrecarga (inmediatamente después
del primer uso de la fuente de alimentación
o al incrementar la carga)

Posiblemente la corriente de carga haya superado la corriente nominal. Compruebe la corriente
de carga y la capacidad de la fuente de alimentación. Si se continúa utilizando la fuente
de alimentación en una situación de sobrecarga, podría resultar dañada.

La tensión de salida cayó al –10% o menos
de la tensión nominal, como resultado del uso
del potenciómetro de tensión de salida (V.ADJ)

Ajuste la tensión de salida a los valores nominales utilizando el potenciómetro (V.ADJ).

Se ha producido una sobrecarga súbita
y la fuente de alimentación se mantiene
en estado de sobrecarga.

Posiblemente se haya producido un error en el dispositivo de carga. Desconecte (OFF) la alimentación
de entrada y compruebe si se han producido errores en el dispositivo de carga. Si se continúa
utilizando la fuente de alimentación en una situación de sobrecarga, podría resultar dañada.

4

La tensión de salida se mantiene baja tras una
rápida caída provocada por el uso del
potenciómetro de tensión de salida (V.ADJ).

Ajuste la tensión de salida a los valores nominales utilizando el potenciómetro (V.ADJ). Para borrar
el error DC LOW1 (display LED y estado de la salida de transistor), desconecte (OFF) la alimentación
de entrada y espere al menos 60 segundos antes de volver a conectar la alimentación de entrada.

El estado de sobrecarga continúa fluctuando
tras una sobrecarga súbita.

Posiblemente se haya producido un error en el dispositivo de carga. Desconecte (OFF) la alimentación
de entrada y compruebe si se han producido errores en el dispositivo de carga. Si se continúa
utilizando la fuente de alimentación en una situación de sobrecarga, podría resultar dañada.

5

Deterioro debido al envejecimiento (si la fuente
de alimentación tiene varios años de uso)

Es posible que las piezas internas de la fuente de alimentación se hayan deteriorado debido al tiempo
de uso. Sustituya la fuente de alimentación. Asimismo, recomendamos sustituir las fuentes
de alimentación instaladas en esa misma época.

6

Sobrecarga (inmediatamente después del
primer uso de la fuente de alimentación
o al incrementar la carga)

Posiblemente la corriente de carga haya superado la corriente nominal. Compruebe la corriente
de carga y la capacidad de la fuente de alimentación. Si se continúa utilizando la fuente
de alimentación en una situación de sobrecarga, podría resultar dañada.

La fuente de alimentación ha dejado
de funcionar o está dañada.

Compruebe si la alimentación de entrada se está aplicando correctamente. Si no se produce ninguna
salida a pesar de que la alimentación de entrada está correctamente aplicada, lo más probable es que
el circuito interno esté dañado.

7

Protección contra sobretensión activada Desconecte (OFF) la alimentación de entrada y espere al menos 3 minutos antes de volver

a conectarla. Si la misma situación se repite, lo más probable es que el circuito interno esté dañado.

El puente está desconectado, o bien los
terminales +S y -S están abiertos.

Compruebe si los terminales +S y -S están abiertos. De ser así, la función de protección contra
sobretensión se habrá activado. Por consiguiente, desconecte (OFF) la alimentación de entrada
y espere al menos 3 minutos antes de volver a conectarla. (Sólo modelos S8VM-10024A@/P@
y S8VM-15024A@/P@)

Cortocircuito de salida Elimine la causa del cortocircuito de salida.
Funcionamiento intermitente como

consecuencia de sobrecarga (sólo modelos
S8VM-01524A@/03024A@)

Posiblemente la corriente de carga haya superado la corriente nominal. Compruebe la corriente
de carga y la capacidad de la fuente de alimentación. Si se continúa utilizando la fuente
de alimentación en una situación de sobrecarga, podría resultar dañada.

8

La fuente de alimentación no se pone
en marcha debido a la capacidad de los
factores capacitivos del lado de la carga.

Posiblemente en el arranque haya fluido una corriente de irrupción importante hacia el lado
de la carga. Recomendamos sustituir la fuente de alimentación por otra de mayor capacidad.

La entrada se pone en ON y en OFF
repetidamente.

Compruebe que la aplicación de la tensión de entrada de la fuente de alimentación sea correcta.

El estado alterna repetidamente entre
funcionamiento normal y cortocircuito de salida.

Posiblemente se haya producido un error en el dispositivo de carga. Desconecte (OFF) la alimentación
de entrada y compruebe si se han producido errores en el dispositivo de carga.

15Fuente de alimentación S8VM

12 Fuente de alimentación S8VM

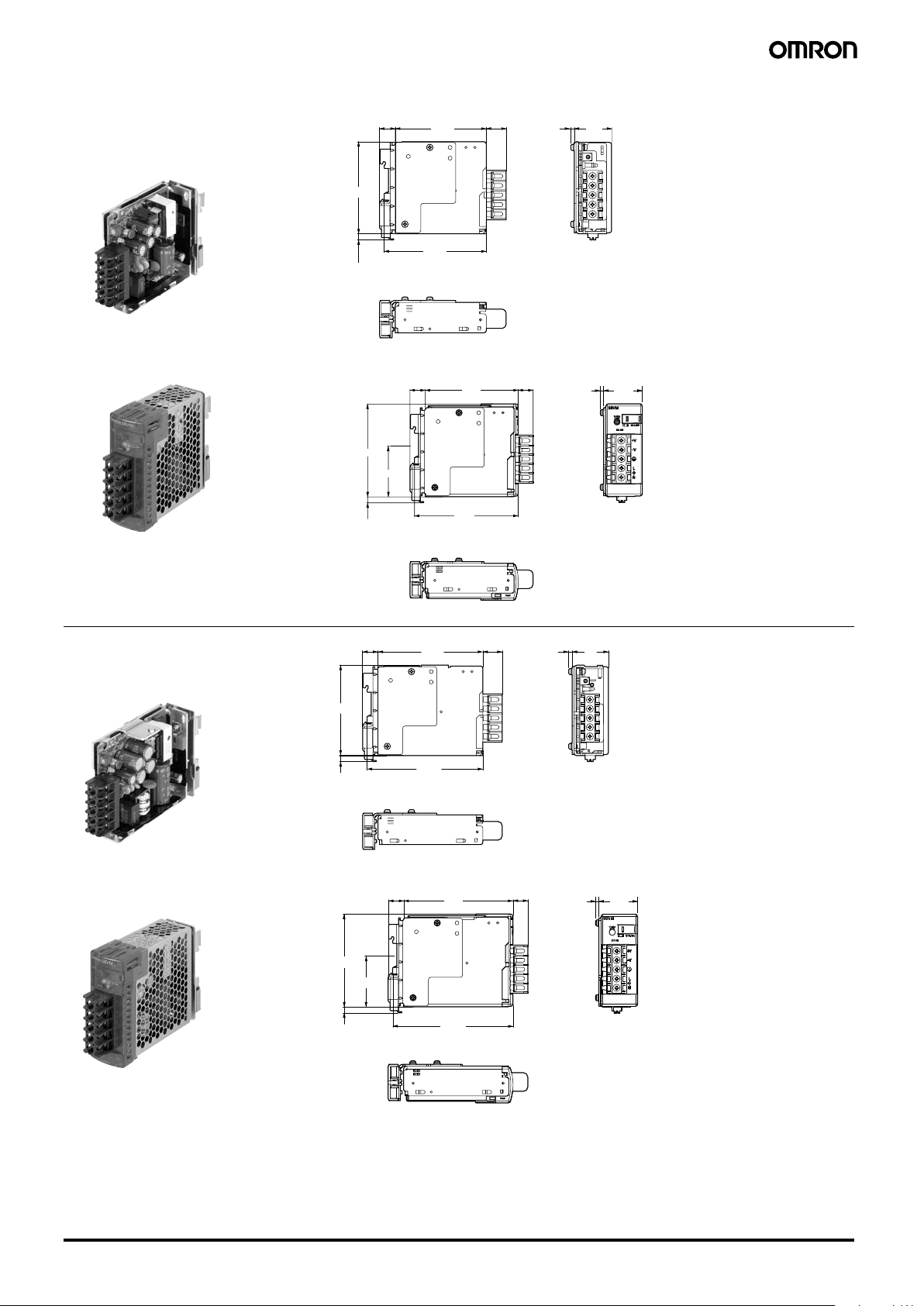

Dimensiones

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

■ Modelos de montaje frontal

62±0,5

67±0,3

68±0,5

15,5±0,5

8,5±0,5

8,5±0,5

8,5±0,5

84,5

84,5

33,5

Dos, M3 (profundidad: 8 máx.)

Dos, M3 (profundidad: 8 máx.)

13,6 máx.

8,5±0,5

8,5±0,5

Dos, M3 (profundidad: 8 máx.)

17,6 máx.

8,5±0,5

27

81,5

80,5

62±0,5

68±0,5

15,5±0,5

67±0,3

Dos, M3 (profundidad: 8 máx.)

S8VM-015@@
S8VM-015@@C
S8VM-01524A

Nota: La imagen corresponde

al modelo S8VM-01524.

Taladros

Montaje atornillado

en superficie

Montaje
lateral

Montaje
inferior

62±0,5

68±0,5

Dos, 4 diá.

67±0,3

Dos, 4 diá.

Nota: La imagen corresponde

al modelo S8VM-01524A.

84,5

33,5

13,6 máx.

99,5

8,5±0,5

68±0,5

77±0,5

82±0,3

8,5±0,5

15,5±0,5

8,5±0,5

Dos, M3 (profundidad: 8 máx.)

Dos, M3 (profundidad: 8 máx.)

8,5±0,5

8,5±0,5

27

95,5

82,5

68±0,5

8,5±0,5

15,5±0,5

77±0,5

82±0,3

17,6 m

áx.

Dos, M3 (profundidad: 8 máx.)

Dos, M3 (profundidad: 8 máx.)

S8VM-030@@
S8VM-030@@C
S8VM-03024A

Nota: La imagen corresponde

al modelo S8VM-03024.

Taladros

Montaje atornillado

en superficie

Montaje
lateral

Montaje
inferior

77±0,5

68±0,5

Dos, 4 diá.

82±0,3

Dos, 4 diá.

Nota: La imagen corresponde

al modelo S8VM-03024A.

16 Fuente de alimentación S8VM

Fuente de alimentación S8VM 13

68±0,5

8,5±0,5

8,5±0,5

15±0,2

83±0,5

32,5±0,5

8±0,2

23,5±0,3

120,5

27

82,5

97±0,5

17,6 máx.

Tres, M3

(profundidad: 4 máx.)

Dos, M3 (profundidad: 8 máx.)

8,5±0,5

97±0,5

15±0,2

8±0,2

23,5±0,3

124,5

84,5

83±0,5

32,5±0,5

68±0,5

8,5±0,5

33,5

13,6 máx.

Tres, M3 (profundidad: 4 máx.)

Dos, M3 (profundidad: 8 máx.)

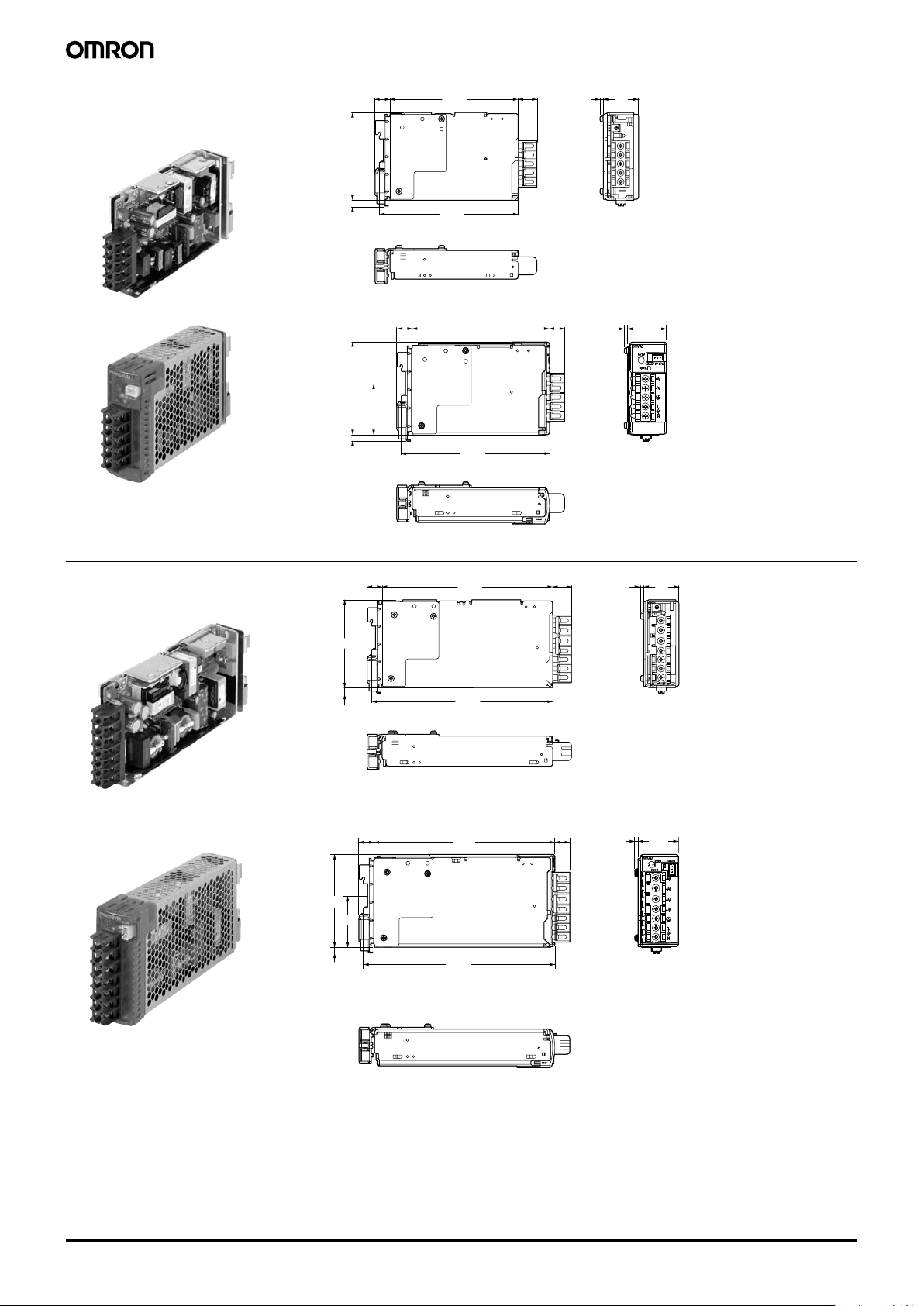

S8VM-050@@
S8VM-050@@C
S8VM-05024A
S8VM-05024P

Nota: La imagen corresponde

al modelo S8VM-05024.

Taladros

Montaje atornillado

en superficie

Montaje
lateral

Montaje
inferior

97±0,5

68±0,5

Dos, 4 diá.

83±0,5

8±0,2

15±0,2

Tres, 4 diá.

Nota: La imagen corresponde

al modelo S8VM-05024A.

82,5

17,6 máx.

160,5

8,5±0,5

68±0,5

135±0,5

120±0,5

8,5±0,5

15±0,2

7,5±0,2

25±0,2

30±0,5

28,5

Tres, M3

(profundidad: 4 máx.)

Dos, M3

(profundidad: 8 máx.)

84,5

35

13,6 máx.

164,5

8,5±0,5

68±0,5

135±0,5

120±0,5

8,5±0,5

15±0,2

7,5±0,2

25±0,2

30±0,5

Tres, M3

(profundidad: 4 máx.)

Dos, M3

(profundidad: 8 máx.)

S8VM-100@@
S8VM-100@@C
S8VM-10024A
S8VM-10024P

Nota: La imagen corresponde

al modelo S8VM-10024.

Taladros

Montaje atornillado

en superficie

Montaje
lateral

Montaje
inferior

68±0,5

135±0,5

Dos, 4 diá.

120±0,5

7,5±0,2

15±0,2

Tres, 4 diá.

Nota: La imagen corresponde

al modelo S8VM-10024A.

17Fuente de alimentación S8VM

14 Fuente de alimentación S8VM

13,6 máx.

44

84,5

164,5

120±0,5

25±0,5

135±0,5

8,5±0,5

8,5±0,5

68±0,5

7,5±0,2

15±0,2

26,5±0,2

Tres, M3

(profundidad: 4 máx.)

Dos, M3

(profundidad: 8 máx.)

17,6 máx.

160,5

135±0,5

8,5±0,5

8,5±0,5

68±0,5

37,5

82,5

25±0,5

7,5±0,2

120±0,5

15±0,2

26,5±0,2

Tres, M3

(profundidad: 4 máx.)

Dos, M3

(profundidad: 8 máx.)

S8VM-150@@
S8VM-150@@C
S8VM-15024A
S8VM-15024P

Nota: La imagen corresponde al modelo S8VM-15024.

Nota: La imagen corresponde al modelo S8VM-15024A.

Taladros

Montaje atornillado en superficie

Montaje
lateral

Montaje
inferior

68±0,5

135±0,5

Dos, 4 diá.

120±0,5

7,5±0,2

15±0,2

Tres, 4 diá.

18 Fuente de alimentación S8VM

Fuente de alimentación S8VM 15

■ Modelos con soporte de montaje en carril DIN

17,6 máx.

3,5 máx.

14

5,4 (deslizamiento: 9 máx.)

80,5

81,5

90,4

33

84,5

46,2

84,5

94,4

15 máx.

35,1

3,5 máx.

14

5,4 (deslizamiento: 9 máx.)

S8VM-015@@D
S8VM-015@@CD
S8VM-01524AD

Nota: La imagen corresponde al modelo S8VM-01524D.

Nota: La imagen corresponde al modelo S8VM-01524AD.

33

17,6 máx.

3,5 máx.

14

82

5,4 (deslizamiento: 9 máx.)

105,4

95,5

99,5

15 máx.

14

109,4

46,2

84,5

3,5 máx.

35,1

5,4 (deslizamiento: 9 máx.)

S8VM-030@@D
S8VM-030@@CD
S8VM-03024AD

Nota: La imagen corresponde al modelo S8VM-03024D.

Nota: La imagen corresponde al modelo S8VM-03024AD.

19Fuente de alimentación S8VM

16 Fuente de alimentación S8VM

33

17,6 máx.

3,5 máx.

14

82,5

5,4 (deslizamiento: 9 máx.)

130,4

120,5

15 máx.

124,5

14

84,5

134,4

46,2

35,1

5,4 (deslizamiento: 9 máx.)

3,5 máx.

S8VM-050@@D
S8VM-050@@CD
S8VM-05024AD
S8VM-05024PD

Nota: La imagen corresponde al modelo S8VM-05024D.

Nota: La imagen corresponde al modelo S8VM-05024AD.

33

17,6 máx.

3,5 máx.

14

82,5

5,4 (deslizamiento: 9 máx.)

170,4

160,5

36,6

14

164,5

46,2

84,5

174,4

15 máx.

3,5 máx.

5,4
(deslizamiento: 9 máx.)

S8VM-100@@D
S8VM-100@@CD
S8VM-10024AD
S8VM-10024PD

Nota: La imagen corresponde al modelo S8VM-10024D.

Nota: La imagen corresponde al modelo S8VM-10024AD.

20 Fuente de alimentación S8VM

Fuente de alimentación S8VM 17

17,6 máx.

3,5 máx.

14

5,4 (deslizamiento: 9 máx.)

170,4

160,5

82,5

39,1

15 máx.

164,5

14

174,4

46,2

84,5

5,4 (deslizamiento: 9 máx.)

45,6

3,5 máx.

S8VM-150@@D
S8VM-150@@CD
S8VM-15024AD
S8VM-15024PD

Nota: La imagen corresponde al modelo S8VM-15024D.

Nota: La imagen corresponde al modelo S8VM-15024AD.

21Fuente de alimentación S8VM

18 Fuente de alimentación S8VM

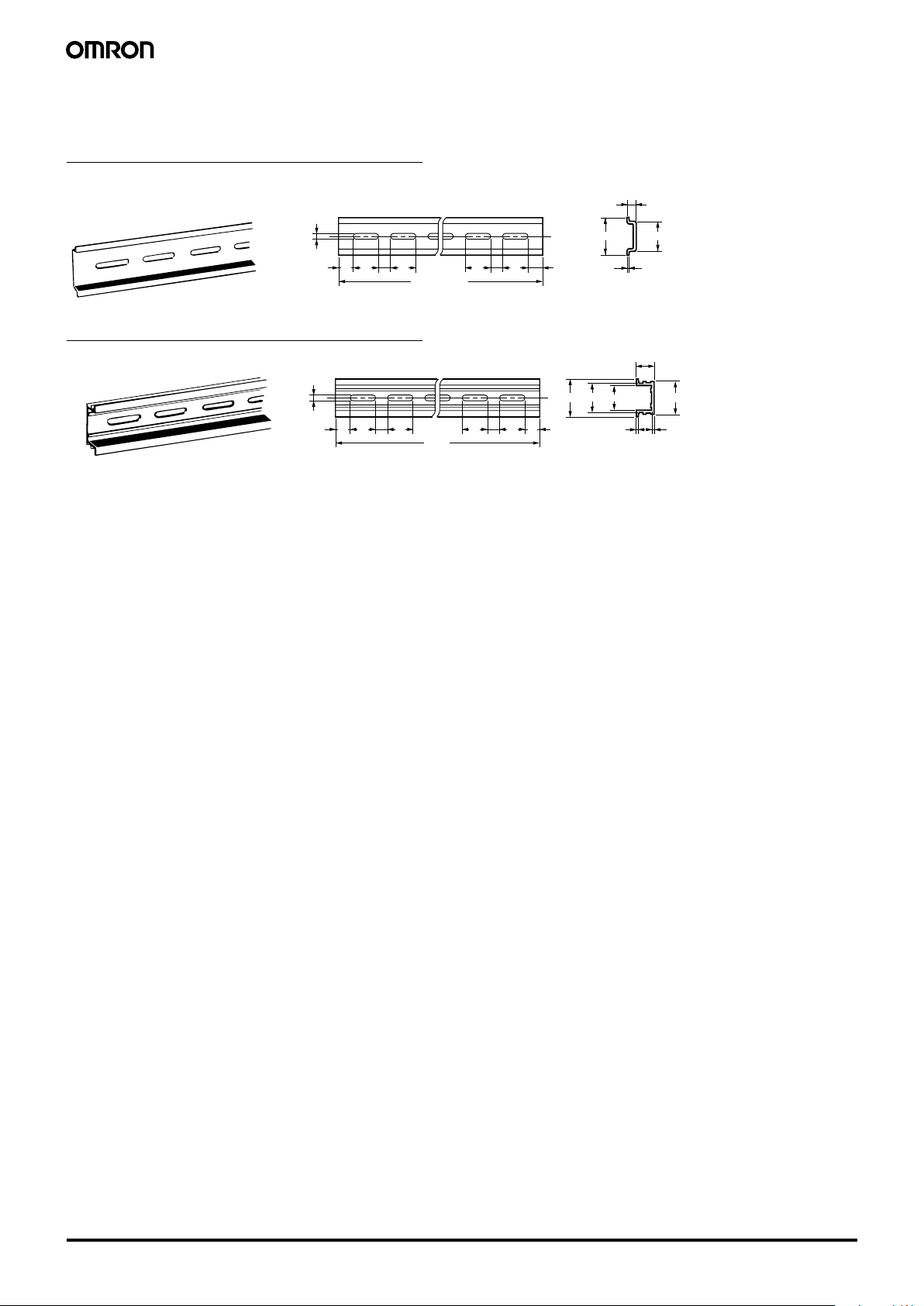

■ Carril DIN (pedidos por separado)

Nota: Todas las dimensiones se expresan en milímetros, a menos que se especifique lo contrario.

Carril de montaje (material: aluminio)

Carril de montaje (material: aluminio)

1.000 (500) *

15(5) *

* Los valores entre paréntesis
corresponden al modelo PFP-

5

PFP-100N
PFP-50N

4,5

15 25 25

10 10

25 25

35±0,3

7,3±0,15

27±0,15

1

PFP-100N2

4,5

15 25 25

10 10

1.000

25 25 15

1 1,5

29,22427

35±0,3

16

22 Fuente de alimentación S8VM

Fuente de alimentación S8VM 19

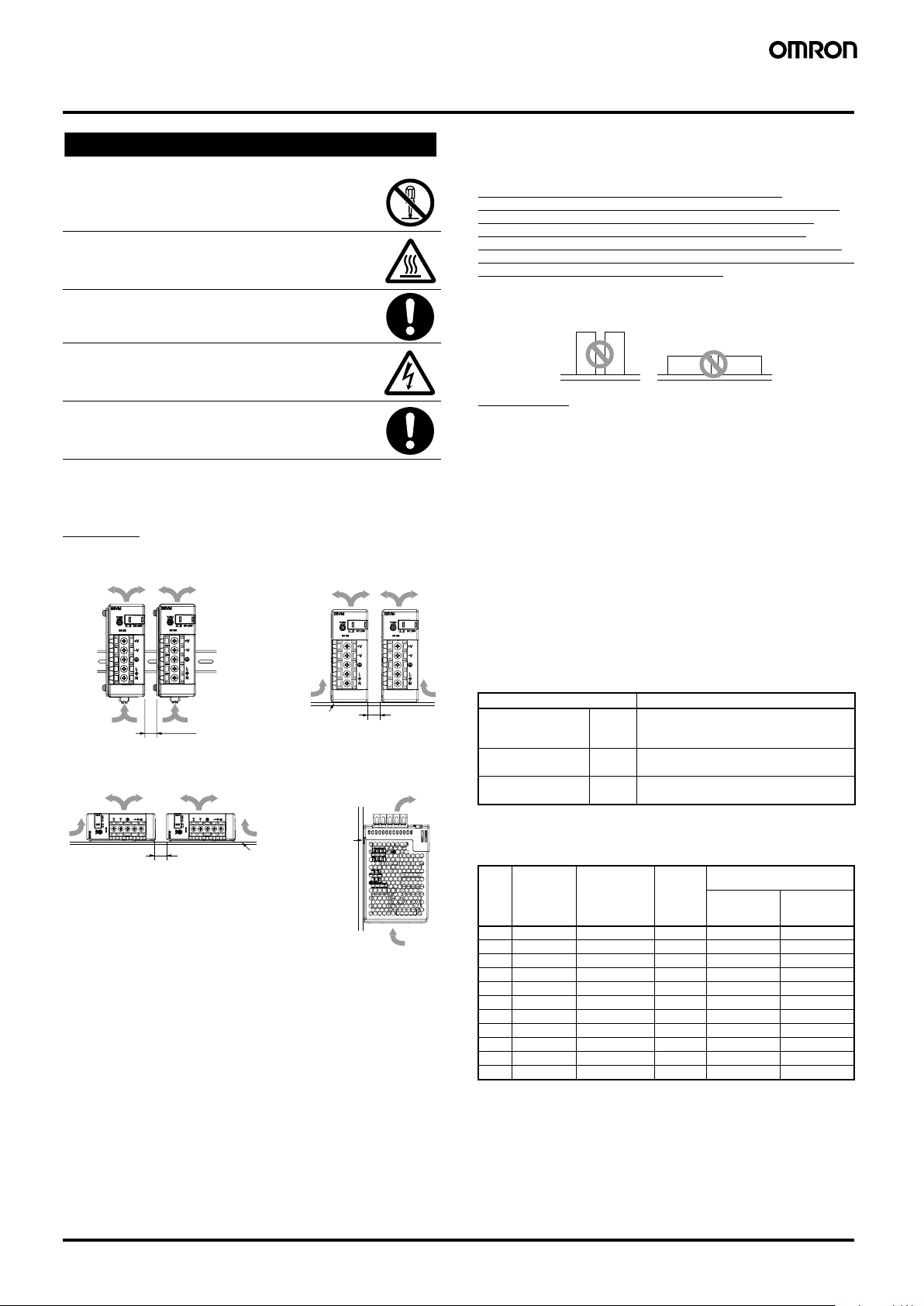

Precauciones de seguridad

■ Precauciones para una
utilización segura

Montaje

Adopte las medidas apropiadas para asegurar la correcta disipación
de calor, con lo que se incrementará la fiabilidad del producto.
Permita la circulación de aire alrededor de los dispositivos
al montarlos. No deben superarse los valores indicados en la curva
Carga vs temperatura.

Utilice la placa metálica como panel de montaje.
Si tiene que practicar taladros para el montaje, asegúrese de que

no entren virutas en el interior del producto.
Un montaje incorrecto impedirá la disipación de calor y puede
causar el deterioro o el daño de las piezas internas.
Utilice el producto dentro de la curva carga vs temperatura

correspondiente a la dirección de montaje.
Si monta dos o más fuentes de alimentación adosadas, deje
al menos 20 mm de espacio entre ellas, como se indica en las
ilustraciones precedentes.

Las piezas internas podrían dañarse si los tornillos de montaje
se aprietan en exceso. Consulte en Dimensiones, en la página 12,
la profundidad máxima de inserción dentro de la fuente
de alimentación.

No es posible conectar varias fuentes de alimentación.
(Sólo modelos S8VM-100@@@@/150@@@@) Al instalar la fuente
de alimentación, manténgala lo más alejada que sea posible
de elementos generadores de calor. A título indicativo, deje
un espacio de al menos 50 mm a derecha e izquierda. Si dispone
de un espacio de solamente 20 mm, utilice la fuente de alimentación
con una relación de carga del 80% o menos.

Cableado

Conecte correctamente la puesta a tierra. Se utiliza una conexión
de puesta a tierra de protección estipulada en las normas
de seguridad. En caso no conectarse correctamente la puesta
a tierra, pueden producirse descargas eléctricas o desperfectos.
Pueden producirse pequeños incendios. Asegúrese de que los
terminales de entrada y salida están cableados correctamente.
No aplique una fuerza de más de 100 N al bloque de terminales
antes de atornillarlo.
Asegúrese de quitar la lámina de protección del producto antes
de conectarlo para que no interfiera con la disipación térmica.
Utilice el siguiente material para los cables que se conectarán
al S8VM con el fin de impedir la generación de humo o fuego
causada por cargas anómalas.
Pueden producirse recalentamientos o incendios como
consecuencia del uso de materiales de cableado de dimensiones
incorrecta en caso de problemas en la carga. Por norma general,
seleccione siempre cables cuyas dimensiones sean adecuados para
un mínimo de 1,6 veces la corriente nominal.

Tipos de cables recomendados

Selección de cables

Seleccione con cuidado los cables de la fuente de alimentación.
Consulte esta tabla a la hora de seleccionar los cables.

Corriente máxima recomendada

La información de la tabla es aplicable a cables con 1 a 4 conductores.
Mantenga el valor de la corriente dentro del 80% de los valores
indicados en la tabla si utiliza cables de 5 o más conductores.

Ocasionalmente puede producirse descargas eléctricas
menores, incendios o fallos del producto. No desmonte,
modifique ni repare el producto, ni toque el interior del
mismo.

Pueden producirse ocasionalmente quemaduras leves.
No toque la fuente de alimentación mientras esté
conectada ni inmediatamente después
de desconectarla.

Puede producirse fuego. Ajuste los tornillos
de terminales aplicando el par de apriete especificado
de 1,6 N·m.

Ocasionalmente pueden producirse lesiones como
consecuencia de pequeñas descargas eléctricas.
No toque los terminales mientras esté conectada
la alimentación.

Ocasionalmente puede producirse descargas eléctricas
menores, incendios o fallos del producto. Evite la entrada
de partículas metálicas, conductores y recortes
resultantes de las tareas de instalación.

Montaje estándar
(Soporte para montaje en carril DIN)

Montaje estándar
(Montaje frontal)

Montaje horizontal
(Montaje frontal)

Montaje cara arriba
(Montaje frontal)

!PRECAUCIÓN

(Ver nota 2.)

(Ver nota 1.)

(Ver nota 1.)

(Ver nota 2.)

(Ver nota 3.)

(Ver
nota 1.)

(Ver
nota 1.)

(Ver nota 1.)

(Ver nota 2.)

(Ver
nota 1.)

(Ver nota 3.)

Nota: 1. Convección de aire

2. 20 mm o más

3. Utilice una placa metálica

como panel de montaje.

(Ver nota 1.)

(Ver nota 3.)

Modelo Tipo de cable recomendado

S8VM-015@@@@
S8VM-030@@@@
S8VM-050@@@@

(M3.5)

AWG24 a 14 (0,205 a 2,081 mm

2

)

S8VM-100@@@@
S8VM-150@@@@

(M3.5)

AWG24 a 14 (0,205 a 2,081 mm

2

)

S8VM-100@@@@
S8VM-150@@@@

(M4)

AWG24 a 12 (0,205 a 3,309 mm

2

)

Nº

AWG

Sección

transversal

(mm

2

)

Configura­ción (número
de conducto-

res/mm)

Caída de

tensión
por 1 A

(mV/

metro)

Corriente máxima

recomendada (A)

UL1007

(300 V

a 80qC)

UL1015

(600 V

a 105qC)

30 0,051 7/0,102 358 0,12 --­28 0,081 7/0,127 222 0,15 0,2
26 0,129 7/0,16 140 0,35 0,5
24 0,205 11/0,16 88,9 0,7 1,0
22 0,326 17/0,16 57,5 1,4 2,0
20 0,517 26/0,16 37,6 2,8 4,0
18 0,823 43/0,16 22,8 4,2 6,0
16 1,309 54/0,18 14,9 5,6 8,0
14 2,081 41/0,26 9,5 --- 12,0
12 3,309 65/0,26 6,0 --- 22,0
10 5,262 104/0,26 3,8 --- 35,0

S8VM-100@@@@/S8VM-150@@@@

Incorrecto Incorrecto

23Fuente de alimentación S8VM

20 Fuente de alimentación S8VM

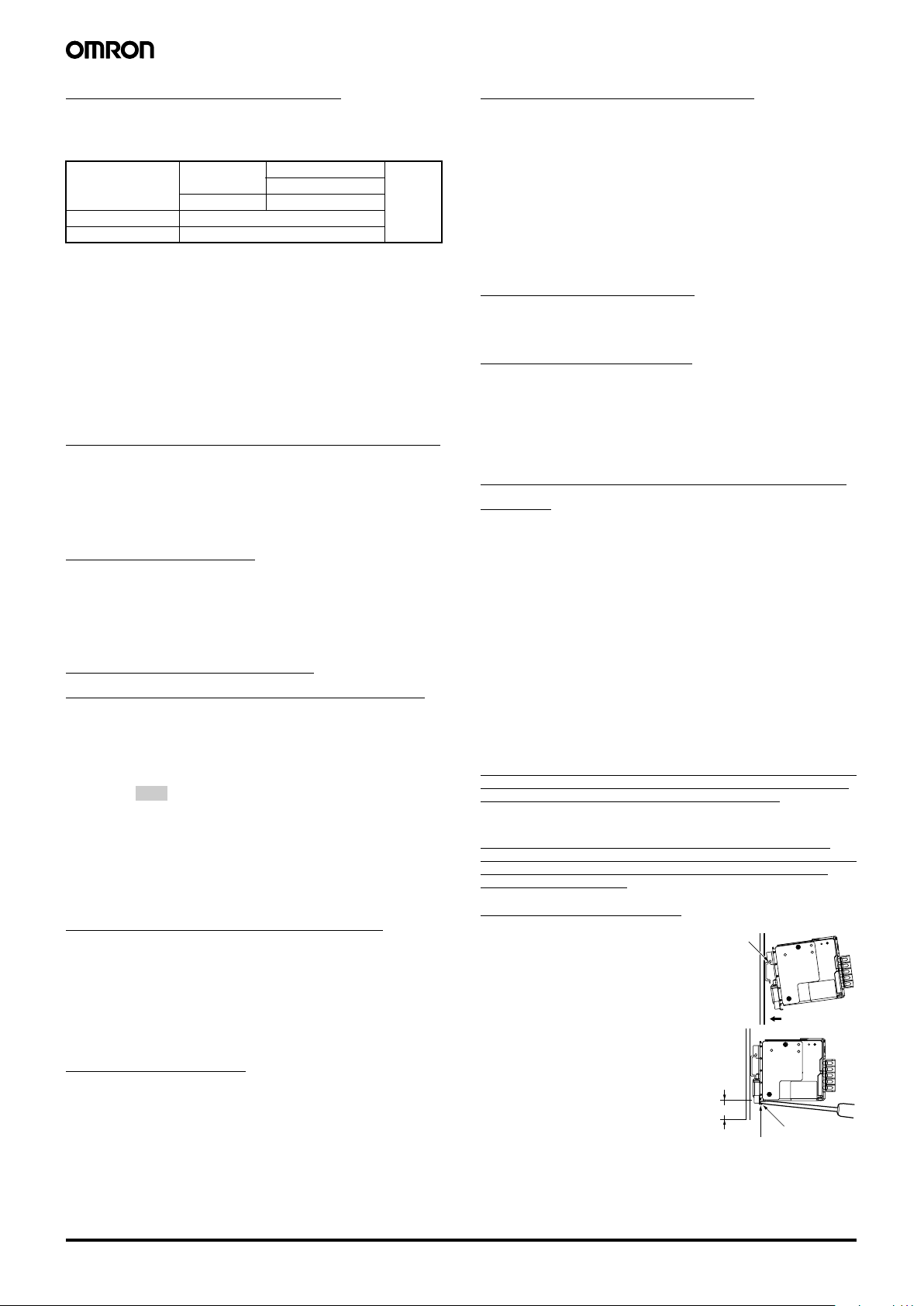

Preparación del conector XH

Los siguientes productos se suministran con la S8VM-05024A@/P@,
S8VM-10024A

@/P@

y S8VM-15024A@/P@ para cablear la salida

a transistor de alarma de baja tensión.

Para garantizar un cableado correcto, asegúrese de preparar
el conector de acuerdo con las siguientes instrucciones. Consulte
información detallada en el catálogo de JST.

• Utilice conductores de un calibre de AWG22 a AWG28.

• A título de referencia, la longitud de la funda que debe pelarse del

cable es de 2,1 a 2,6 mm.

• Utilice una herramienta de crimpar YC o YRS (fabricada por JST)

para crimpar el terminal y el cable.

• Asegúrese de insertar los hilos del terminal crimpado a fondo

dentro del alojamiento hasta oír un “clic”. Asimismo, asegúrese
de que los conductores conectados al alojamiento estén
firmemente insertados en su posición.

Condiciones ambientales de instalación

No utilice la fuente de alimentación en lugares en los que esté
expuesta a golpes o vibraciones. En concreto, instale la fuente
de alimentación lo más lejos posible de contactores u otros
dispositivos que produzcan vibraciones.
Instale la fuente de alimentación lejos de fuentes de ruidos
y sobretensiones de alta frecuencia o intensidad.

Vida útil de servicio

La vida de una fuente de alimentación depende de la vida de los
condensadores electrolíticos incluidos en su interior. Es aplicable
la ley de Arrhenius: la vida útil se reducirá a la mitad por cada
incremento de 10qC, y se duplicará por cada reducción de 10qC.
En consecuencia, la vida útil de la fuente de alimentación puede
incrementarse si se reduce su temperatura interna.

Condiciones ambientales
de funcionamiento y almacenamiento

La fuente de alimentación debe guardarse a una temperatura
de entre 25 y 65°C, con un grado de humedad de entre 25% y 90%.

En ocasiones, las piezas internas pueden deteriorarse o resultar
dañadas.
No utilice la fuente de alimentación fuera del intervalo de carga
vs temperatura (es decir, en las condiciones indicadas por el área
sombreada ( ) en el diagrama de curva carga vs temperatura
de la página 6.
Utilice la fuente de alimentación con un grado de humedad entre
el 30% y 85%.
No utilice la fuente de alimentación en lugares expuestos a la luz
solar directa.
No utilice en lugares en los que puedan penetrar en el interior del
producto líquidos, materiales extraños o gases corrosivos.

Protección contra sobrecorriente

En ocasiones, las piezas internas pueden deteriorarse o resultar
dañadas si un estado de cortocircuito o sobrecorriente continúa
durante el funcionamiento. Elimine la causa de la sobrecorriente
a la mayor brevedad.

Las piezas internas se pueden deteriorar o resultar dañadas
si la fuente de alimentación se utiliza para aplicaciones con
frecuentes picos de corriente o sobrecarga. No utilice la fuente de
alimentación para dichas aplicaciones.

Carga de la batería

Si se va a conectar una batería como carga, instale un circuito
de limitación contra sobrecorriente y un circuito de protección contra
sobretensión.

Prueba de rigidez dieléctrica

Si se aplica una tensión alta entre una entrada y la carcasa (PE/FG),
circulará a través de LC del filtro de ruido integrado y se almacenará
energía. Si las tensiones altas utilizadas en las pruebas de rigidez
dieléctrica se activan y desactivan con un interruptor,
un temporizador o un dispositivo similar, se generará un impulso
de tensión al desconectar la tensión y los componentes internos
pueden resultar dañados. Para evitar la generación de impulsos de
tensión, reduzca lentamente la tensión aplicada con un
potenciómetro en el dispositivo de prueba, o bien conecte
y desconecte la tensión en el punto de corriente cero.

Al realizar la prueba, asegúrese de cortocircuitar todos los
terminales de salida para protegerlos contra daños.

Prueba de aislamiento

Al realizar la prueba, asegúrese de cortocircuitar todos los
terminales de salida para protegerlos contra daños.

Corriente de irrupción

Si se conectan dos o más fuentes de alimentación a la misma
entrada, la corriente de irrupción se sumará a la corriente total.
Seleccione fusibles y disyuntores prestando la debida atención a las
características de fusión o funcionamiento, de forma que los fusibles
no se quemen y los disyuntores no se disparen a causa de los picos
de corriente.

Potenciómetro de la tensión de salida
(V.ADJ)

Configuración predeterminada: configurar a la tensión nominal
Rango ajustable: se ajusta con el potenciómetro de tensión de salida
(V.ADJ) del panel frontal del producto entre 20% y 20% de la tensión
de salida nominal (10% y 20% de la tensión nominal en los modelos
S8VM-@@@24A@/P@)
Gire hacia la derecha para incrementar la tensión de salida, y hacia
la izquierda para disminuirla.
El potenciómetro de tensión de salida (V.ADJ) puede resultar dañado
si se acciona con excesiva fuerza. No accione el potenciómetro con
excesiva fuerza.
Una vez concluido el ajuste de la tensión de salida, asegúrese de que
la capacidad o la corriente de salida no excedan de la capacidad
o corriente de salida nominales.
La tensión de salida puede incrementarse por encima del rango
de tensión ajustable (hasta +20% de la tensión nominal) según
el accionamiento del potenciómetro de tensión de salida (V.ADJ).
Al ajustar la tensión de salida, compruebe la tensión de salida real de la
fuente de alimentación y asegúrese de que la carga no resulte dañada.
Al incrementar la tensión de salida a más del +20% del valor nominal
con el potenciómetro de tensión de salida (V. ADJ), es posible que
se active la función de protección contra sobretensión.

(Sólo modelos S8VM-@@@24A@/P@)

Gire lentamente el potenciómetro de tensión de salida (V.ADJ).
Al disminuir rápidamente la tensión de salida, o al ajustarla a menos
del –10% del valor nominal, es posible que se active la función
de alarma de baja tensión.

Montaje en carril DIN

Al realizar un montaje en carril DIN, baje
el S8VM hasta el carril hasta que el tope del
mismo se inserte en su posición. Enganche
la sección A sobre el borde del carril
y empuje en la dirección B.

Para desmontar el S8VM del carril
DIN, inserte un destornillador
en la sección C y empuje el S8VM
para separarlo del carril.

Conector S8VM-

05024A@/P@

S8VM-10024A@/P@ Fabrica-

do por
JST

S8VM-15024A@/P@

S3B-XH-A-1 BH3B-XH-2
Carcasa (incluida) XHP-3
Terminal (incluido) BXH-001T-P0.6 ó SXH-001T-P0.6

A

B

30 mm mín.

Tope de carr il

C

24 Fuente de alimentación S8VM

Fuente de alimentación S8VM 21

Funcionamiento en serie

Es posible conectar dos fuentes de alimentación en serie.
La salida de tensión (r) se puede conseguir con dos fuentes
de alimentación.

Funcionamiento en serie

Nota: 1. Si la carga se cortocircuita, es posible que se aplique una

tensión inversa a la fuente de alimentación, lo que puede
provocar que se deteriore o se dañe. Conecte el diodo
como se indica en la figura. Para seleccionar el diodo
a conectar, consulte las siguientes instrucciones.

2. Aunque es posible conectar en serie productos con

especificaciones diferentes, la circulación de corriente
a través de la carga no debe superar la corriente nominal
de salida menor.

Funcionamiento en paralelo

El producto no está diseñado para funcionar en paralelo.

Si no hay tensión de salida

La posible causa de que no haya tensión de salida es que se haya
activado la protección contra sobrecorriente o sobretensión.
El circuito de protección interno puede activarse si se produce una
sobretensión, como la causada por relámpagos, durante
el encendido de la fuente de alimentación.

Si no hay tensión de salida una vez comprobados los siguientes
puntos, póngase en contacto con nosotros.

Compruebe el estado de protección contra sobrecarga

Compruebe si la carga tiene un estado de sobrecarga o está
cortocircuitada. Retire los cables de la carga cuando efectúe
la comprobación.

Intente suprimir la función de protección contra
sobretensión o interna

Desconecte (OFF) la entrada de alimentación y manténgala
desconectada durante un mínimo de 3 minutos. Vuelva a conectarla
para ver si desaparece el problema.

Compruebe si los terminales +S o S se abren al quitar el puente.
(Sólo modelos S8VM-100@@@@/S8VM-150@@@@)

Compruebe si la tensión de salida se ha ajustado a más del
+20% del valor nominal mediante el potenciómetro de tensión
de salida (V. ADJ).

Zumbido al conectar (ON) la entrada
(50/100/150 W)

La entrada de alimentación incorpora un circuito de supresión
de corriente armónica. Este circuito puede provocar ruidos al conectar
la entrada, aunque durarán sólo lo que tarden en estabilizarse los
circuitos internos y no indica ningún problema del producto.

15 W/30 W
Correcto

50 W/100 W/150 W
Correcto

Tensión de salida (r)
Correcto

Tipo Diodo Schottky

Rigidez dieléctrica
(V

RRM)

El doble de la tensión de salida
nominal o superior

Corriente directa (I

F) El doble de la corriente de salida

nominal o superior

+V

-V

AC (L)

AC (N)

AC (L)

AC (N)

+V

-V

+V

-V

AC (L)

AC (N)

AC (L)

AC (N)

+V

-V

+V

-V

AC (L)

AC (N)

AC (L)

AC (N)

+V

-V

+V

-V

AC (L)

AC (N)

AC (L)

AC (N)

+V

-V

Incorrecto

25Fuente de alimentación S8VM

22 Fuente de alimentación S8VM

Valores típicos

■ Solamente a efectos de referencia

Nota: 1. Consulte la sección Datos técnicos en la página 6 para obtener información detallada.

2.

Los valores típicos indican los valores de una condición de entrada de 230 Vc.a. Todos los componentes se miden a una frecuencia de 50 Hz.

Potencia

nominal

15 W 30 W 50 W 100 W 150 W

Elemento

Eficiencia Modelos

de 5 V

78% 81% 85% 87% 87%

Modelos
de 12 V

81% 84% 84% 87% 87%

Modelos
de 15 V

81% 84% 84% 87% 87%

Modelos
de 24 V

82% 86% 84% 88% 88%

Entra-daCorriente Entrada

de 230 V

0,20 A 0,39 A 0,31 A 0,61 A 5 V: 0,73 A

12 V/15 V/24 V: 0,83 A

Corriente
de fuga

Entrada
de 230 V

0,30 mA 0,35 mA 0,35 mA 0,35 mA 0,35 mA

Corriente
de irrupción
(Ver nota 1.)

Entrada
de 230 V

28 A 32 A 32 A 32 A 32 A

Salida Fluctuación f = medición

a 20 MHz

5 V: 0,60% (p-p) 5 V: 0,60% (p-p) 5 V: 2,39% (p-p) 5 V: 2,10% (p-p) 5 V: 1,97% (p-p)
12 V: 0,08% (p-p) 12 V: 0,14% (p-p) 12 V: 0,56% (p-p) 12 V: 0,69% (p-p) 12 V: 0,67% (p-p)
15 V: 0,07% (p-p) 15 V: 0,12% (p-p) 15 V: 0,36% (p-p) 15 V: 0,60% (p-p) 15 V: 0,54% (p-p)
24 V: 0,07% (p-p) 24 V: 0,12% (p-p) 24 V: 0,22% (p-p) 24 V: 0,27% (p-p) 24 V: 0,32% (p-p)

f = medición
a 100 MHz

5 V: 0,77% (p-p) 5 V: 0,88% (p-p) 5 V: 2,47% (p-p) 5 V: 2,42% (p-p) 5 V: 2,54% (p-p)
12 V: 0,20% (p-p) 12 V: 0,20% (p-p) 12 V: 0,58% (p-p) 12 V: 0,78% (p-p) 12 V: 0,75% (p-p)
15 V: 0,12% (p-p) 15 V: 0,18% (p-p) 15 V: 0,37% (p-p) 15 V: 0,68% (p-p) 15 V: 0,63% (p-p)
24 V: 0,10% (p-p) 24 V: 0,18% (p-p) 24 V: 0,23% (p-p) 24 V: 0,31% (p-p) 24 V: 0,37% (p-p)

Tiempo
de subida
(Ver nota 1.)

al 100%
de la carga

270 ms 280 ms 460 ms 460 ms 460 ms

Tiempo
de retardo a
la desconexión
(Ver nota 1.)

al 100%
de la carga

5 V: 211 ms 5 V: 187 ms 5 V: 43 ms 5 V: 40 ms 5 V: 41 ms
12 V: 213 ms 12 V: 200 ms 12 V: 38 ms 12 V: 43 ms 12 V: 41 ms
15 V: 221 ms 15 V: 204 ms 15 V: 42 ms 15 V: 40 ms 15 V: 37 ms
24 V: 216 ms 24 V: 197 ms 24 V: 30 ms 24 V: 36 ms 24 V: 33 ms

26 Fuente de alimentación S8VM

Garantía y consideraciones de aplicación

Lea detenidamente este catálogo

Lea detenidamente el contenido de este catálogo antes de adquirir los productos. Consulte al representante de OMRON si tiene
alguna duda o comentario que hacer.

Garantía y limitaciones de responsabilidad

GARANTÍA

La única garantía que ofrece OMRON es que los productos no presentarán defectos de materiales y mano de obra durante
un período de un año (u otro período, si así se especifica) a partir de la fecha en que OMRON los ha vendido.

OMRON NO OFRECE NINGUNA GARANTÍA NI ASUME COMPROMISO ALGUNO, EXPLÍCITA O IMPLÍCITAMENTE,
RELACIONADOS CON LA AUSENCIA DE INFRACCIÓN, COMERCIABILIDAD O IDONEIDAD PARA UN DETERMINADO
FIN DE LOS PRODUCTOS. TODO COMPRADOR O USUARIO ASUME QUE ES ÉL, EXCLUSIVAMENTE, QUIEN
HA DETERMINADO LA IDONEIDAD DE LOS PRODUCTOS PARA LAS NECESIDADES DEL USO PREVISTO. OMRON
DECLINA TODAS LAS DEMÁS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS.

LIMITACIONES DE RESPONSABILIDAD

OMRON NO SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INDIRECTO O CONSIGUIENTE, LUCRO CESANTE
O PÉRDIDA COMERCIAL RELACIONADOS DE CUALQUIER MODO CON LOS PRODUCTOS, INDEPENDIENTEMENTE
DE SI DICHA RECLAMACIÓN TIENE SU ORIGEN EN CONTRATOS, GARANTÍAS, NEGLIGENCIA O RESPONSABILIDAD
ESTRICTA.

En ningún caso la responsabilidad de OMRON por cualquier acto superará el precio individual del producto por el que
se determine dicha responsabilidad.

BAJO NINGUNA CIRCUNSTANCIA OMRON SERÁ RESPONSABLE POR GARANTÍAS, REPARACIONES
O RECLAMACIONES DE OTRA ÍNDOLE EN RELACIÓN CON LOS PRODUCTOS, A MENOS QUE EL ANÁLISIS DE OMRON
CONFIRME QUE LOS PRODUCTOS SE HAN MANEJADO, ALMACENADO, INSTALADO Y MANTENIDO DE FORMA
CORRECTA Y QUE NO HAN ESTADO EXPUESTOS A CONTAMINACIÓN, USO ABUSIVO, USO INCORRECTO
O MODIFICACIÓN O REPARACIÓN INADECUADAS.

Consideraciones de aplicación

IDONEIDAD DE USO

OMRON no será responsable del cumplimiento de ninguna norma, código o reglamento vigentes para la combinación
de productos en la aplicación o uso que haga el cliente de los mismos.

Realice todos los pasos necesarios para determinar la adecuación del producto con respecto a los sistemas, máquinas y equipos
con los que se utilizará.

Conozca y tenga en cuenta todas las prohibiciones de uso aplicables a este producto.
NO UTILICE NUNCA LOS PRODUCTOS EN UNA APLICACIÓN QUE IMPLIQUE RIESGOS GRAVES PARA LA VIDA

O LA PROPIEDAD SIN ASEGURARSE DE QUE EL SISTEMA SE HA DISEÑADO EN SU TOTALIDAD PARA TENER
EN CUENTA DICHOS RIESGOS Y DE QUE LOS PRODUCTOS DE OMRON SE HAN CLASIFICADO E INSTALADO PARA
EL USO PREVISTO EN EL EQUIPO O SISTEMA GLOBAL.

Limitaciones de responsabilidad

DATOS SOBRE RENDIMIENTO

Los datos de rendimiento se incluyen en este catálogo exclusivamente a título informativo para que el usuario pueda determinar
su idoneidad y no constituyen de modo alguno una garantía. Pueden representar los resultados de las condiciones de ensayo
de OMRON, y los usuarios deben correlacionarlos con sus requisitos de aplicación efectivos. El rendimiento real está sujeto
a la Garantía y limitaciones de responsabilidad de OMRON.

CAMBIO DE LAS ESPECIFICACIONES

Las especificaciones de los productos y los accesorios pueden cambiar en cualquier momento por motivos de mejora y de otro
tipo. Consulte siempre al representante de OMRON para confirmar las especificaciones reales del producto adquirido.

DIMENSIONES Y PESOS

Las dimensiones y pesos son nominales, y no deben utilizarse para actividades de fabricación, aunque se indiquen las
tolerancias.

Debido a las continuas mejoras y actualizaciones de los productos Omron, las
especificaciones están sujetas a modificaciones sin previo aviso.

Cat. No. T033-ES2-02A

ESPAÑA

Omron Electronics Iberia S.A.
c/Arturo Soria 95, E-28027 Madrid
Tel: [phone]
Fax: [phone]
[e-mail]
www.omron.es

Madrid Tel: [phone]
Barcelona Tel: [phone]
Sevilla Tel: [phone]
Valencia Tel: [phone]
Vitoria Tel: [phone]

Fax

902 361 817

27Fuente de alimentación S8VM

OMRON EUROPE B.V.

Wegalaan 67-69, NL-2132 JD, Hoofddorp, Países Bajos. Tel: [phone] Fax: [phone] www.omron-industrial.com

OMRON ELECTRONICS IBERIA S.A.

ESPAÑA

c/Arturo Soria 95, E-28027 Madrid
Tel: [phone]
Fax: [phone]
[e-mail]
www.omron.es

Madrid Tel: [phone]
Barcelona Tel: [phone]
Sevilla Tel: [phone]
Valencia Tel: [phone]
Vitoria Tel: [phone]

PORTUGAL

Rua de São Tomé, Lote 131
2689-510 Prior Velho
Tel: [phone]
Fax: [phone]
[e-mail]
www.omron.pt

Lisboa Tel: [phone]
Oporto Tel: [phone]

Alemania

Tel: [phone]
www.omron.de

Austria

Tel: [phone]
www.omron.at

Bélgica

Tel: [phone]
www.omron.be

Dinamarca

Tel: [phone]
www.omron.dk

Finlandia

Tel: [phone]
www.omron.fi

Francia

Tel: [phone]
www.omron.fr

Hungría

Tel: [phone]
www.omron.hu

Italia

Tel: [phone]
www.omron.it

Noruega

Tel: [phone]
www.omron.no

Países Bajos

Tel: [phone]
www.omron.nl

Polonia

Tel: [phone]
www.omron.pl

Reino Unido

Tel: [phone]
www.omron.co.uk

República Checa

Tel: [phone]
www.omron.cz

Rusia

Tel: [phone]
www.omron.ru

Suecia

Tel: [phone]
www.omron.se

Suiza

Tel: [phone]
www.omron.ch

Turquía

Tel: [phone]
www.omron.com.tr

Oriente Medio y África

Tel: [phone]
www.omron-industrial.com

Más representantes de Omron

www.omron-industrial.com

Di str ib uid or au tori zad o:

BR28P_S8VM_ES01_1205

Sistemas de control

• Autómatas programables • Interfaces hombre-máquina • Entradas/salidas remotas

Control de velocidad y posición

• Controladores de movimiento • Servosistemas • Convertidores de frecuencia

Componentes de control

• Controladores de temperatura • Fuentes de alimentación • Temporizadores • Contadores

• Relés programables • Procesadores de señal • Relés electromecánicos • Monitorización

• Relés de estado sólido • Interruptores de proximidad • Pulsadores • Contactores

Detección & Seguridad

• Sensores fotoeléctricos • Sensores inductivos • Sensores de presión y capacitativos

• Conectores de cable • Sensores para medición de anchura y desplazamiento

• Sistemas de visión • Redes de seguridad • Sensores de seguridad

• Unidades y relés de seguridad • Finales de carrera y de seguridad

A pesar de que nos esforzamos por lograr la perfección, Omron Europe BV y sus compañías subsidiarias o asociadas
no garantizan ni se responsabilizan con respecto a la exactitud o integridad de la información descrita en este documento.
Nos reservamos el derecho a realizar cualquier cambio en cualquier momento sin previo aviso.
