SLC-Sockel
PYF@@S
• Durch schraubenlose Klemmen (SLC) kann der
Verdrahtungsaufwand erheblich reduziert werden.
• Drahtanschlüsse können nicht zu stark oder zu schwach
angezogen werden, so dass eine höhere Kontaktzuverlässigkeit
sichergestellt wird.
• Alle Klemmen können doppelt verdrahtet werden; Brücken- und
Abzweiganschlüsse sind problemlos möglich.
• Verwenden Sie Volldraht oder Litze mit einem Leiterquerschnitt
von 0,2 bis 1,5 mm
• Sichere, logische Klemmenanordnung: Spulen- und
Kontaktklemmen sind getrennt angeordnet.
• Einzigartiger Auswurfmechanismus für einfachen
Relaisaustausch.
• Es sind zwei verschiedene Arten von Beschriftungsschildern
erhältlich: Neue MY und Legrand.
• Berührungsschutz
Bestellinformationen
2
(AWG24 bis AWG16).
Elektrom.
Relais
■ Bestellbezeichnung
4-polig 2-polig
Sockel PYF14S PYF08S
Haltebügel & Freigabehebel PYCM-14S PYCM-08S
Beschriftungsschild R99-11 Beschriftungsschild für MY
Sockelbrücke PYDM-14SR, PYDM-14SB PYDM-08SR, PYDM-08SB
Technische Daten
■ Nennwerte/Eigenschaften
Beschreibung PYF14S PYF08S Anmerkungen
Relais Serie MY2
Abmessungen 31 × 85 × 36,5 mm max. (B × H × T) 23,2 × 85 × 36,5 mm max. (B × H × T) ---
Nennspannung 250 V AC ---
Nenndauerstrom 10 A bei 55°C mit MY2 (S) (siehe Hinweis)
Passende Drähte
Anzahl der Drahtanschlüsse 2 Drähte je Klemme (1 Draht je Öffnung) ---
Klemmkraft
Hinweis: MY2 (S) kann bei 70°C verwendet werden, jedoch mit 7 A.
Serie MY4
5 A bei 70°C mit MY4 (S)
Leiterquerschnitt 0,2 bis 1,5 mm
Volldraht, Litze
min. 10 N (0,2 mm
min. 40 N (1,5 mm
2
)
2
)
2
(AWG24 bis AWG16)
Serie MY2 ---
10 A bei 55°C mit MY2 (S)
7 A bei 70°C mit MY2 (S)
VDE0627
---
EN60999
■ Zulassungen
Standard Zulassungsnummer
VDE0627 (IEC664, EN60999) 112467UG
UL508 (UL1059) E87929 Bd. 3
CSA C22.2 Nr. 14 (CSA C22.2 Nr. 158) LR31928
SLC-Sockel PYF@@S A-69
Abmessungen
Hinweis: Alle Werte sind Millimeterwerte, sofern nicht anders angegeben.
PYF14S PYF08S
Max. 36,5
Max. 38,2
Max. 36,5
,
Max. 31
Max. 85
,
,
,
,
,
,
,
,
Klemmenbelegung
PYF14S PYF08S
Massekontakte
Schließkontakte
Öffnerkontakte
Spulen
Max. 23,2
Max. 85
,
,
,
,
,
,
,
,
,
(5.3)
Hinweis: Pol 2 und Pol 3 können nicht für Typ MY2
verwendet werden. Verwenden Sie Pol 1
(Klemmennummern: 11, 14, 12) und Pol 4
(Klemmennummern: 41, 44, 42).
Bauhöhe (mit Hebel)
PYF14S PYF08S
72,6 typ.
28,6
,
73,6 typ.
28,6
,
A-70 SLC-Sockel PYF@@S

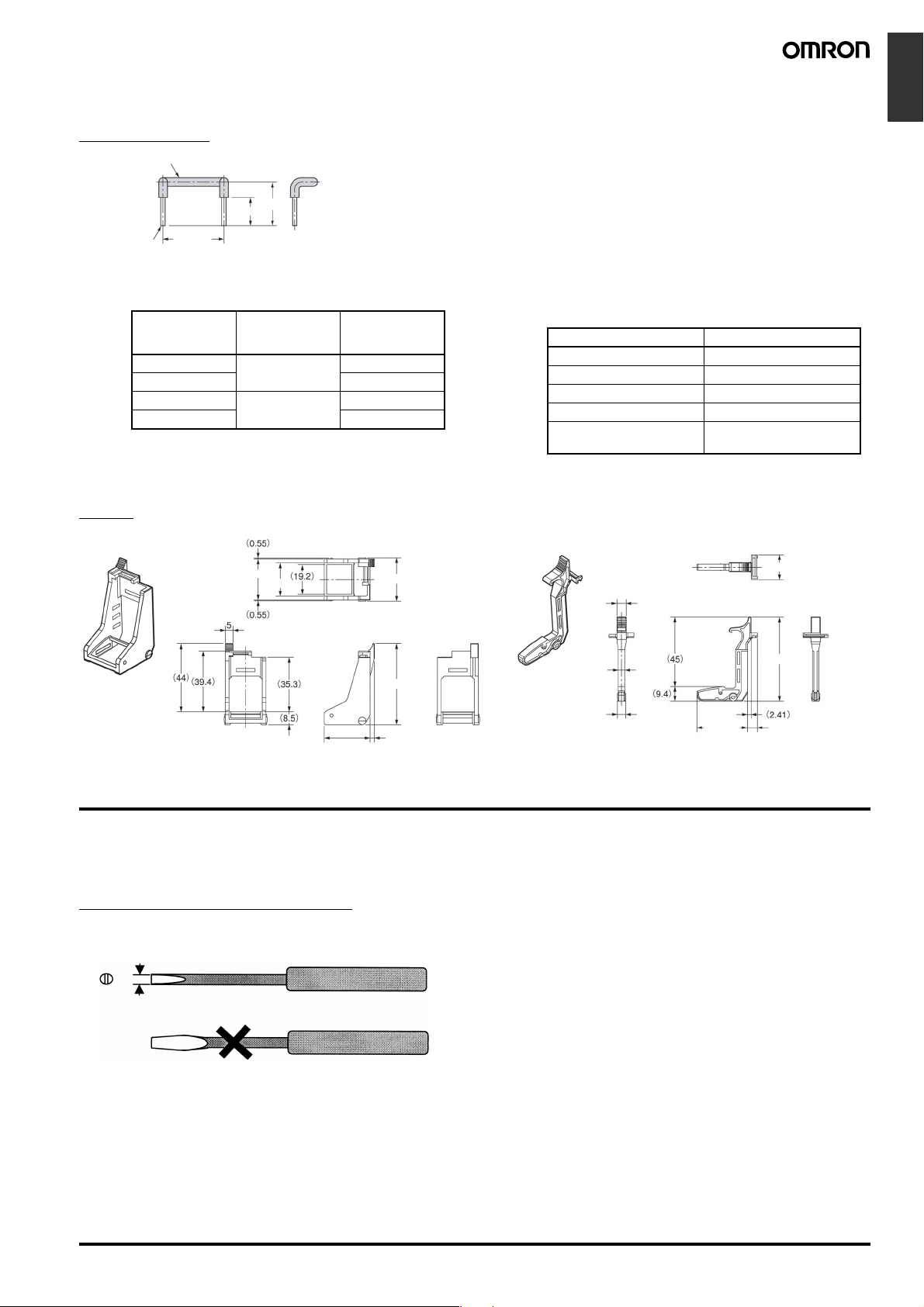

■ Zubehör (optional)
Sockelbrücke
Isolierummantelung
14
9
Elektrom.
Relais
Leiter Ø 1,2
Hinweis: 1. Die Beziehung zwischen der Modellnummer, der
Modellnummer Länge L (mm) Farbe der
PYDM-14SR 27,5 rot
PYDM-14SB blau
PYDM-08SR 19,7 rot
PYDM-08SB blau
2. Die Isolierummantelung muss 1 Minute lang einer
L
(siehe Hinweis 1)
Länge L und der Farbe der Isolierummantelung ist der
nachstehenden Tabelle zu entnehmen.
Isolierummantel
ung
3. Die Positionen der Isolierummantelungsenden dürfen
maximal 0,5 mm voneinander abweichen.
4. Die Kennwerte der Sockelbrücke sind der nachstehen-
den Tabelle zu entnehmen.
Beschreibung Kennwert
EIN-Nennstrom 10 A
Nenn-Isolationsspannung 250 V AC
Temperaturzunahme 35°C max.
Isolationsprüfspannung 1.500 V AC für 1 Minute
Temperatur der
Betriebsumgebung
Spannung von 1.500 V standhalten. Verwenden Sie als
Material für die Isolierummantelung PE oder PA.
Hebel
PYF14S Haltebügel PYF08S Haltebügel
,
,
26,5 typ.
,
21,5 typ.
,
,
,
29,6 typ.
28 typ.
52,5 typ.
3 typ.
6 typ.
4,1 typ.
5,4 typ.
,
–55 bis 70°C
54,4 typ.
32,7 typ.
16 typ.
,
6,41 typ.
Installation
■ Werkzeuge
Zum Anschließen der Drähte ist ein Schlitzschraubendreher erforderlich.
Passender Schraubendreher
● Schlitzschraubendreher mit gleichbleibend breiter Klinge (2,5 mm Durchmesser, max. 3,0 mm)
● Schlitzschraubendreher, gleichbleibend breite Klinge
Ø 2,5 (max. 3,0 mm)
● Schlitzschraubendreher, verbreitete Klinge
Nicht verwendbar
Beispiele: FACOM AEF.2.5 × 75E (AEF. 3 × 75E)
*Wird der Schraubendreher nur für diesen Zweck verwendet, kann die Einführung durch Abschrägen der Spitze erleichtert werden.
VESSEL Nr. 9900-(-)2.5 × 75 (Nr. 9900-(-)3 × 100)
WAGO 210-119
WIHA 260/2.5 × 40 (260/3 × 50)
SLC-Sockel PYF@@S A-71
■ Passende Drähte
Passende Drahtquerschnitte
0,2 bis 1,5 mm2, AWG24 bis AWG16
Passende Arten von Drähten
Es können massive Drähte, Litzen, flexible Drähte oder Drähte mit
Aderendhülsen verwendet werden.
(siehe Hinweis 1) < 2,2 ≤ Durchmesser D (mm) ≤ 3,2 (3,5: siehe
Hinweis 2)
Leiterdurchmesser d (mm) oder Seitenlängen a und b (mm) ≤ 1,9
Kabel mit Aderendhülsen
Beispiele für geeignete Drähte (basierend auf Katalogdaten)
Hinweis: 1. Wenn der Außendurchmesser des Drahts weniger als
2,2 mm misst, muss darauf geachtet werden, dass der
Draht nicht weiter als bis zum abisolierten Leiter eingeführt wird. Siehe nachfolgende Abbildungen.
2. Wenn der Gesamtdurchmesser des Drahts über
3,2 mm beträgt, ist die Herstellung einer Doppelverdrahtung schwierig.
Drahttyp Art des Leiters Siehe Hinweis 1
Gerätedraht 2491X Flexibel
BS6004 Volldraht
Schaltgerätedraht BS6231 Volldraht
Schaltgerätedraht BS6231 Flexibel
Tri-rated-Steuer- und Schaltgerätedraht Flexibel
Leitungsdraht Litze
0,5 mm
oben.
2
Empfohlene
Leiterquerschnitte
0,5, 0,75, 1,0 mm
2
1,0 mm
0,5, 0,75 mm
2
0,5, 0,75, 1,0, 1,5 mm
2
1,5 mm
UL1007 Flexibel 18 AWG 16 AWG
UL1015 Flexibel 18 AWG, 16 AWG
UL1061 Flexibel 18 AWG
UL1430 Flexibel 18 AWG 16 AWG
■ Verdrahtung
Verwenden Sie Drähte mit den oben spezifizierten Leiterquerschnitten. Die abisolierte Länge des Drahtes muss 8 bis 9 mm betragen.
8 bis 9 mm
Abb. 1, Länge des abisolierten Leiters
Gehen Sie bei der Verdrahtung wie nachfolgend beschrieben vor.
1. Führen Sie einen Schraubendreher (siehe Spezifikationen zuvor)
in die Freigabeöffnung neben der Drahtanschluss-Öffnung ein, in
die der Draht eingeführt werden soll.
2. Führen Sie den abisolierten Leiter in die Drahtanschlussöffnung
ein.
Siehe Hinweis 2
oben.
2
2
Einführen
1,5 mm
1,5 mm
1,0 mm
2
2
2
Drahtanschlussöffnungen
Freigabeöffnungen
Abb. 2, Drahtanschlussöffnungen und Freigabeöffnungen
Drahtanschlussöffnung
Freigabeöffnung
Schraubendreher
Abb. 3, Ausschnitt A-A von Abb. 2
A-72 SLC-Sockel PYF@@S
3. Ziehen Sie den Schraubendreher heraus.
Herausziehen
Einführen
Sicherheitshinweise
Elektrom.
Relais
Sicherheitshinweise für das
Anschließen
• Bewegen Sie den in die Öffnung eingeführten Schraubendreher
nicht nach oben, unten oder zur Seite. Andernfalls können interne
Bauteile beschädigt (z. B. durch Verbiegen der Schraubenfeder
oder Risse im Gehäuse) oder die Isolierung beeinträchtigt werden.
• Führen Sie den Schraubendreher nicht schräg ein. Andernfalls
kann die Seite des Sockels brechen, wodurch ein Kurzschluss
verursacht werden kann.
• Führen Sie nicht zwei oder mehr Drähte in die Öffnung ein. Die
Drähte können mit der Feder in Berührung kommen und dadurch
einen Temperaturanstieg bewirken oder Funken ausgesetzt sein.
(Jede Klemme verfügt über zwei Verdrahtungsöffnungen.)
• Führen Sie den Schraubendreher wie nachstehend gezeigt entlang
der Wand der Öffnung ein.
Allgemeine Sicherheitshinweise
• Verwenden Sie den Haltebügel, um zu verhindern, dass sich Relais
lockern oder aus dem Sockel herausfallen.
• Wenn das Produkt heruntergefallen ist, darf es nicht mehr verwen-
det werden. Durch Herunterfallen kann die Leistung des Produkts
beeinträchtigt werden.
• Stellen Sie vor der Verdrahtung sicher, dass der Sockel fest an der
Montageschiene befestigt ist. Nicht sicher befestigte Sockel können herunterfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Sockel während der Verdrahtung und
bei Wartungsarbeiten nicht unter Spannung steht. Andernfalls
besteht die Gefahr eines elektrischen Schlags.
• Gießen Sie kein Wasser oder Reinigungsmittel auf das Produkt. Es
besteht die Gefahr eines elektrischen Schlags.
• Verwenden Sie den Sockel nicht in Bereichen, in denen er
Lösungsmitteln oder alkalischen Substanzen ausgesetzt ist.
• Verwenden Sie den Sockel nicht in Bereichen, in denen er
UV-Strahlung ausgesetzt ist (z. B. direktem Sonnenlicht). Andernfalls können die Kennzeichnungen verblassen oder es kann zu
Rost, Korrosion oder einer Versprödung des Kunststoffs kommen.
• Das Produkt darf zur Entsorgung nicht verbrannt werden.
Abnehmen von der Montageschiene
Führen Sie zum Abnehmen des Sockels von der Montageschiene
die Spitze des Schraubendrehers in den Halteriegel ein und
bewegen Sie ihn in die unten dargestellte Richtung.
Schraubendreher
Schraubendreher
• Befindet sich flüssiges Schmiermittel, z. B. Öl, auf der Spitze des
Schraubendrehers, kann dieser herausfallen und Verletzungen verursachen.
• Führen Sie den Schraubendreher ganz in die Öffnung ein. Ein kor-
rekter Kabelanschluss ist ggf. nicht möglich, wenn der Schraubendreher nicht korrekt eingeführt wird.
Befestigungsschiene
SLC-Sockel PYF@@S A-73
SÄMTLICHE ABMESSUNGEN IN MILLIMETER.
Umrechnungsfaktor Millimeter – Zoll: 0,03937. Umrechnungsfaktor Gramm – Unzen: 0,03527.
