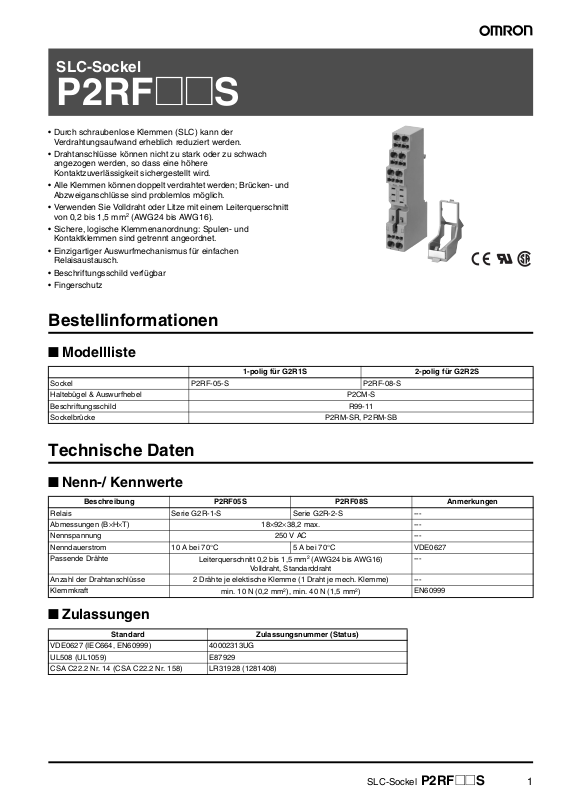

Omron P2RF S DATASHEET [de]

SLC-Sockel

P2RF@@S

• Durch schraubenlose Klemmen (SLC) kann der
Verdrahtungsaufwand erheblich reduziert werden.

• Drahtanschlüsse können nicht zu stark oder zu schwach
angezogen werden, so dass eine höhere
Kontaktzuverlässigkeit sichergestellt wird.

• Alle Klemmen können doppelt verdrahtet werden; Brücken- und
Abzweiganschlüsse sind problemlos möglich.

• Verwenden Sie Volldraht oder Litze mit einem Leiterquerschnitt
von 0,2 bis 1,5 mm2 (AWG24 bis AWG16).

• Sichere, logische Klemmenanordnung: Spulen- und
Kontaktklemmen sind getrennt angeordnet.

• Einzigartiger Auswurfmechanismus für einfachen
Relaisaustausch.

• Beschriftungsschild verfügbar

• Fingerschutz

Bestellinformationen

■ Modellliste

1-polig für G2R1S 2-polig für G2R2S

Sockel P2RF-05-S P2RF-08-S
Haltebügel & Auswurfhebel P2CM-S
Beschriftungsschild R99-11
Sockelbrücke P2RM-SR, P2RM-SB

Technische Daten

■ Nenn-/ Kennwerte

Beschreibung P2RF05S P2RF08S Anmerkungen

Relais Serie G2R-1-S Serie G2R-2-S --­Abmessungen (B×H×T) 18×92×38,2 max. --­Nennspannung 250 V AC --­Nenndauerstrom 10 A bei 70°C 5 A bei 70°C VDE0627
Passende Drähte

Anzahl der Drahtanschlüsse 2 Drähte je elektische Klemme (1 Draht je mech. Klemme) --­Klemmkraft

Leiterquerschnitt 0,2 bis 1,5 mm

Volldraht, Standarddraht

min. 10 N (0,2 mm

2

(AWG24 bis AWG16)

2

), min. 40 N (1,5 mm2)

■ Zulassungen

---

EN60999

Standard Zulassungsnummer (Status)

VDE0627 (IEC664, EN60999) 40002313UG
UL508 (UL1059) E87929
CSA C22.2 Nr. 14 (CSA C22.2 Nr. 158) LR31928 (1281408)

SLC-Sockel P2RF@@S 1

Abmessungen (mm)

P2RF-05-S

Standardmodell

Max. 92,0

Max. 38,2
Max. 36,5

32,6
27,6

22,6

24,5

35,4

16,8 TYP

6 TYP

Option (mit Auswurfmechanis­mus und Beschriftungsschild)

P2RF-08-S

Standardmodell

Max. 18,0

Max. 92,0

28,5

32,6

Max. 38,2
Max. 36,5

32,6

27,6

22,6

(3,4)

24,5

35,4

(5,3)

61,3 TYP

Option (mit Auswurfmechanismus
und Beschriftungsschild)

16,8 TYP

6 TYP

Max. 18,0

Option (mit Auswurfmechanis­mus und Beschriftungsschild)

2 SLC-Sockel P2RF@@S

32,6

28,6

(5,3)

60,5 TYP

Option (mit Auswurfmechanismus
und Beschriftungsschild)

Klemmenbelegung

P2RF-05-S P2RF-08-S

11

Massekontakte

11

21

14

12

A1 A2

Schließerkontakte

Öffnerkontakte

Spule

24

22

A1 A2

14

12

Bauhöhe (mit Hebel)

P2RF-05-S P2RF-08-S

61,6 TYP

56,9

28,6

(5,30)

60,6 TYP

55,7

28,6

(5,30)

■ Zubehör (Option)

Sockelbrücke für P2RF-S

Isolierummantelung

14

9

Leiterdurchmesser 1,2 mm

Ausführungen

Produkt-

bezeichnung

P2RM-SR 14,3 Rot
P2RM-SB Blau

Spezifikationen

Beschreibung Kennwert

Nennstrom 10 A
Nennisolationsspannung 250 V AC
Temperaturzunahme max. 35°C
Isolationsprüfspannung 3.000 V AC für 1 Minute
Umgebungstemperatur (Betrieb) −55 bis 70°C

L

Länge L (mm) Farbe der

Isolierummantelung

Haltebügel und Auswurfhebel für
P2RF-S

P2CM-S

16,8 TYP

6 TYP

(32,0)

3 TYP

40,1 TYP

36 TYP

(4,0)

SLC-Sockel P2RF@@S 3

Installation

■ Werkzeuge

Zum Anschließen der Drähte ist ein Schlitzschraubendreher erforderlich.

Passender Schraubendreher

● Schlitzschraubendreher mit gleichbleibend breiter Klinge (2,5 mm Durchmesser, max. 3,0 mm)

● Schlitzschraubendreher, gleichbleibend breite Klinge

Ø 2,5 (max. 3,0 mm)

● Schlitzschraubendreher, verbreitete Klinge

Nicht verwendbar

Beispiele: FACOM AEF.2.5×75E (AEF. 3×75E)

*Wird der Schraubendreher nur für diesen Zweck verwendet, kann
die Einführung durch Abschrägen der Spitze erleichtert werden.

■ Passende Drähte

Passende Drahtquerschnitte

VESSEL Nr. 9900-(-)2.5×75 (Nr. 9900-(-)3×100)
WAGO 210-119
WIHA 260/2.5×40 (260/3×50)

Kabel mit Endhülsen

0,2 bis 1,5 mm2, AWG24 bis AWG16

Passende Arten von Drähten

Es können Volldrähte, Standarddrähte, flexible Drähte oder Drähte
mit Aderendhülsen verwendet werden.

(siehe Hinweis 1) < 2,2 ≤ Durchmesser D (mm) ≤ 3,2 (siehe Hinweis

3.5) siehe Hinweis 2)
Leiterdurchmesser d (mm) oder Seitenlängen a und b (mm) ≤ 1,9

Hinweis: 1. Wenn der Außendurchmesser D des Drahts kleiner als

2,2 mm ist und die Länge des abisolierten Drahts kürzer
als 8 mm ist, kann ein fehlerhafter Anschluss die Folge
sein, wenn der Draht zu weit hineingeschoben wird.
Siehe nachfolgende Abbildung.

2. Wenn der Außendurchmesser D des Drahts 3,2 mm

überschreitet, kann eine Doppelverdrahtung schwierig
sein.

Beispiele für geeignete Drähte (basierend auf Katalogdaten)

Drahttyp Art des Leiters Siehe Hinweis 1 oben. Empfohlene

Gerätedraht 2491X Flexibel
BS6004 Volldraht
Schaltgerätedraht BS6231 Volldraht
Schaltgerätedraht BS6231 Flexibel
Tri-rated-Steuer- und

Schaltgerätedraht
Leitungsdraht Standard
UL1007 Flexibel 18 AWG 16 AWG
UL1015 Flexibel 18 AWG, 16 AWG
UL1061 Flexibel 18 AWG
UL1430 Flexibel 18 AWG 16 AWG

Flexibel

0,5 mm

2

Leiterquerschnitte

0,5, 0,75, 1,0 mm

2

1,0 mm
0,5, 0,75 mm
0,5, 0,75, 1,0, 1,5 mm

1,5 mm

2

2

Siehe Hinweis 2 oben.

2

2

1,5 mm

1,5 mm
1,0 mm

2

2

2

4 SLC-Sockel P2RF@@S

■ Verdrahtung

Verwenden Sie Drähte mit den oben spezifizierten
Leiterquerschnitten. Die abisolierte Länge des Drahtes muss 8 bis
9 mm betragen.

8,5 ± 0,5 mm

Abb. 1, Länge des abisolierten Leiters

Gehen Sie bei der Verdrahtung wie nachfolgend beschrieben vor.

1. Führen Sie einen Schraubendreher (siehe Spezifikationen zuvor)

in die Freigabeöffnung neben der Drahtanschluss-Öffnung ein, in
die der Draht eingeführt werden soll.

A

Drahtanschluss­öffnungen

Freigabe­öffnungen

Abb. 2, Drahtanschlussöffnungen und Freigabeöffnungen

KABEL

Schraubendreher

A

Drahtanschlussöffnung

Freigabeöffnung

Einführen

Schraubendreher

Abb. 3, Ausschnitt A-A von Abb. 2

2. Führen Sie den abisolierten Leiter in die Drahtanschlussöffnung

ein.

Einführen

3. Ziehen Sie den Schraubendreher heraus.

Herausziehen

SLC-Sockel P2RF@@S 5

Sicherheitshinweise

Sicherheitshinweise für das
Anschließen

• Bewegen Sie den in die Öffnung eingeführten Schraubendreher

nicht nach oben, unten oder zur Seite. Andernfalls können interne
Bauteile beschädigt (z. B. durch Verbiegen der Klemmenfeder oder
Risse im Gehäuse) oder die Isolierung beeinträchtigt werden.

• Führen Sie den Schraubendreher nicht schräg ein. Andernfalls

kann die Seite des Sockels brechen, wodurch ein Kurzschluss
verursacht werden kann.

• Führen Sie nicht zwei oder mehr Drähte in die Öffnung ein. Die

Drähte könnten mit der Feder lose in Berührung kommen und
dadurch einen Temperaturanstieg bewirken oder sogar
Funkenbildung verursachen. (Jede Klemme verfügt über zwei
Verdrahtungsöffnungen.)

Allgemeine Sicherheitshinweise

• Verwenden Sie den Haltebügel, um zu verhindern, dass sich Relais

lockern oder aus dem Sockel herausfallen.

• Wenn das Produkt heruntergefallen ist, darf es nicht mehr

verwendet werden. Durch Herunterfallen kann die Leistung des
Produkts beeinträchtigt werden.

• Stellen Sie vor der Verdrahtung sicher, dass der Sockel fest an der

Montageschiene befestigt ist. Nicht sicher befestigte Sockel
können herunterfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Sockel während der Verdrahtung und

bei Wartungsarbeiten nicht unter Spannung steht. Bei
Zuwiderhandlung besteht die Gefahr eines elektrischen Schlags.

• Gießen Sie kein Wasser oder Reinigungsmittel auf das Produkt.

Bei Zuwiderhandlung besteht die Gefahr eines elektrischen
Schlags.

• Verwenden Sie den Sockel nicht in Bereichen, in denen er

Lösungsmitteln oder alkalischen Substanzen ausgesetzt ist.

• Verwenden Sie den Sockel nicht in Bereichen, in denen er UV-

Strahlung ausgesetzt ist (z. B. direktem Sonnenlicht). Andernfalls
können die Kennzeichnungen verblassen oder es kann zu Rost,
Korrosion oder einer Versprödung des Kunststoffs kommen.

• Das Produkt darf zur Entsorgung nicht verbrannt werden.

Abnehmen von der Montageschiene

Führen Sie zum Abnehmen des Sockels von der Montageschiene
die Spitze des Schraubendrehers in den Halteriegel ein und
bewegen Sie ihn in die unten dargestellte Richtung.

• Führen Sie den Schraubendreher wie nachstehend gezeigt entlang

der Wand der Öffnung ein.

Schraubendreher

• Befindet sich flüssiges Schmiermittel, z. B. Öl, auf der Spitze des

Schraubendrehers, kann dieser herausfallen und Verletzungen
verursachen.

• Führen Sie den Schraubendreher ganz in die Öffnung ein. Ein

korrekter Kabelanschluss ist ggf. nicht möglich, wenn der
Schraubendreher nicht korrekt eingeführt wird.

Cat. No. J132-DE2-02-X
