Indholdsfortegnelse
1.
SPECIFIKATIONER......................................................................................................................3
2. FORTRÅDNING ............................................................................................................................4
2.1. PNP/NPN ...................................................................................................................................5
2.2. DIP SWITCHE ...............................................................................................................................5

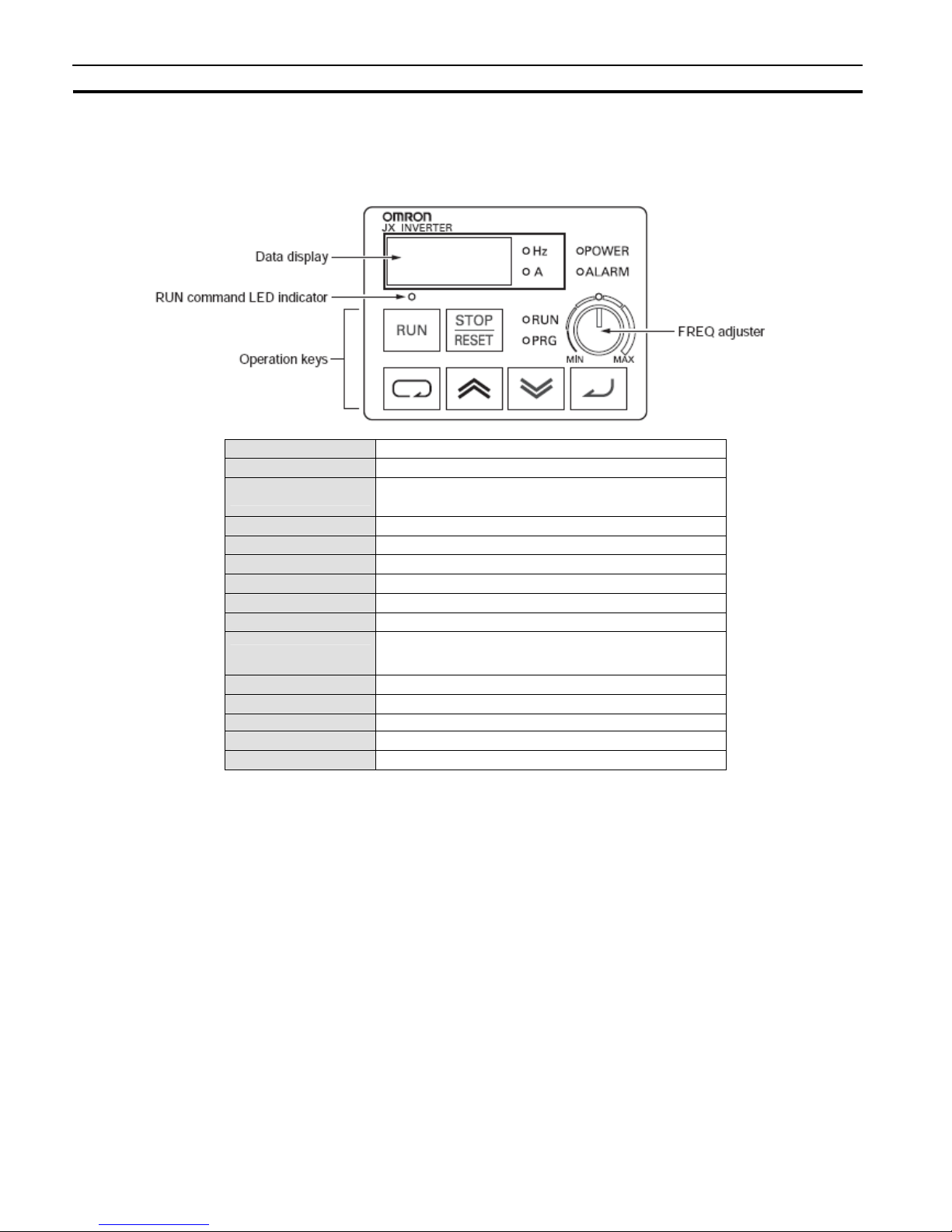

3. BRUG AF BETJENINGSPANEL..................................................................................................6
3.1. PARAMETERGRUPPER...................................................................................................................7
3.2. INITIALISERING AF FREKVENSOMFORMEREN ...................................................................................7
3.3. MOTOROPSÆTNING ......................................................................................................................7
4. HURTIG OPSTART.......................................................................................................................8
4.1. OPSÆTNING AF PID .....................................................................................................................9
5. MONITORERING ....................................................................................................................... 10
6. FEJLBESKRIVELSER............................................................................................................... 11
7. BESKYTTELSE MED EKSTERNT UDSTYR ............................................................................ 12
7.1. EMC FILTER.............................................................................................................................. 12
7.2. SIKRINGER ................................................................................................................................12

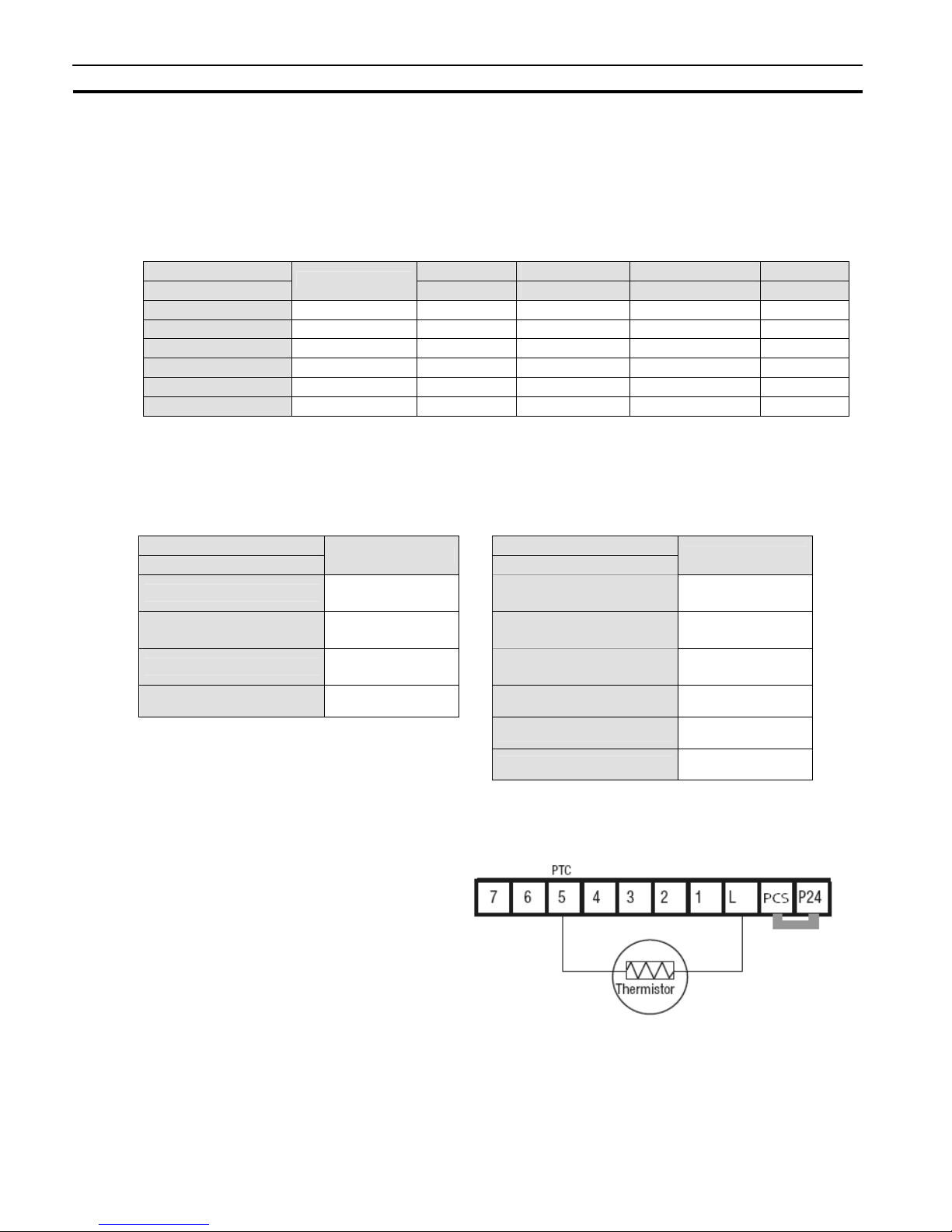

7.3. BRUG AF TERMISTOR ................................................................................................................. 12
8. APPENDIX ................................................................................................................................. 13
8.1. DIGITALE INDGANGSFUNKTIONER ............................................................................................... 13
8.2. DIGITALE UDGANGSFUNKTIONER ................................................................................................ 13
8.3. FASTE HASTIGHEDER................................................................................................................. 14

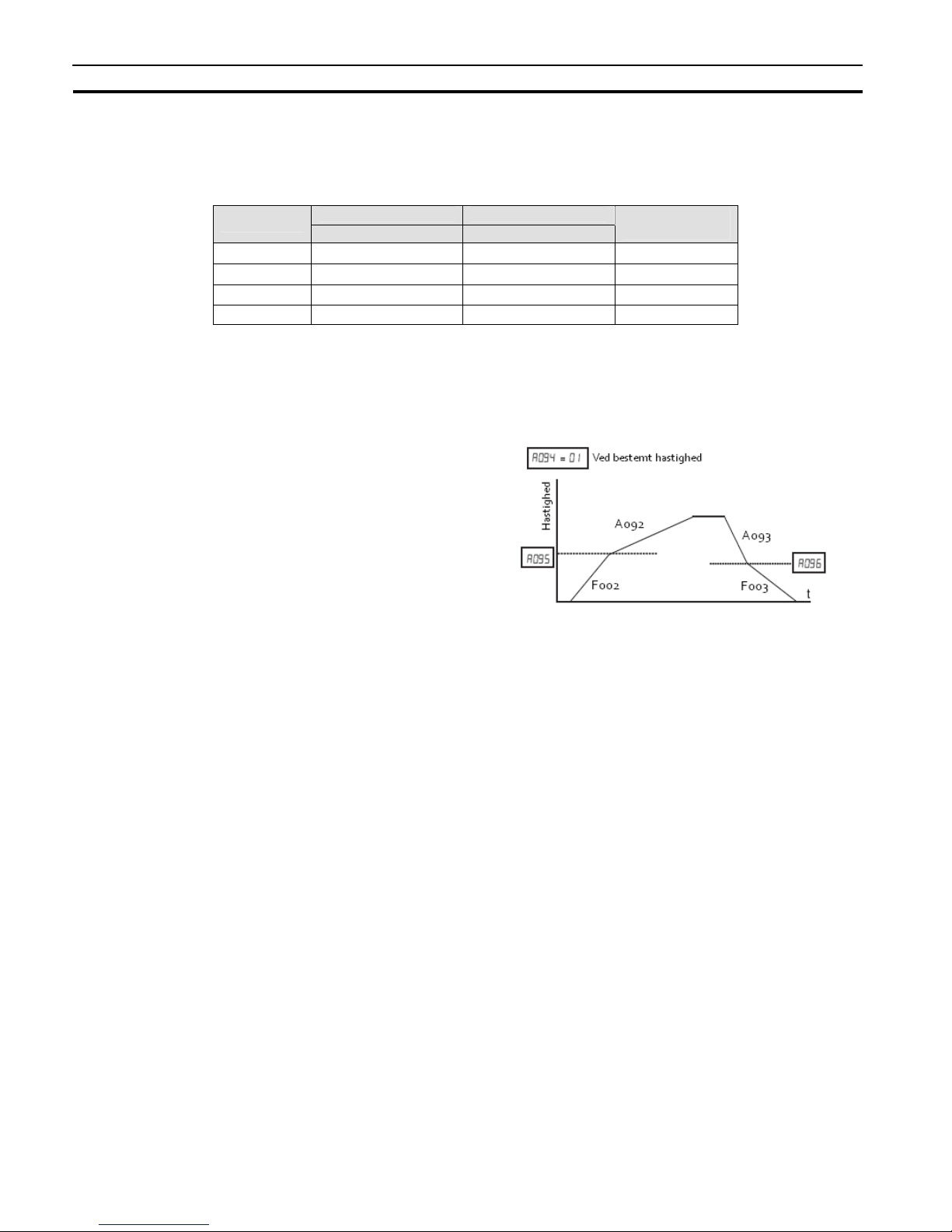

8.4. SKIFT AF RAMPER ...................................................................................................................... 14
9. BETINGELSER .......................................................................................................................... 14
AG/OEE-DK
2
Quick Guide
JX
1. Specifikationer
JX-A□ B002 B004 B007 B015 B022
Motorkapacitet [kW]
0.2 0.4 0.75 1.5 2.2
Indgangsstrøm [A]
3.1 5.8 9.0 16.0 22.5
Udgangsstrøm [A]
1.4 2.6 4.0 7.1 10.0
Indgangsspænding/frekvens
200 - 240 V 50/60 Hz
Udgangsspænding [V]
Proportionel med indgangsspænding: 0 - 240 V
Udgangsfrekvens [Hz]
400 Hz
Kølemetode
Selvkølende Blæser
Varmetab [W]
22 31 44 83 87
JX-A□ 4004 4007 4015 4022 4040 4055 4075
Motorkapacitet [kW]
0.4 0.75 1.5 2 4 5.5 8
Indgangsstrøm [A]
2.0 3.3 5.0 7.0 11.0 16.5 20.0
Udgangsstrøm [A]
1.5 2.5 3.8 5.5 8.6 13.0 16.0
Indgangsspænding/frekvens
380 - 480 V 50/60 Hz
Udgangsspænding [V]
Proportionel med indgangsspænding: 0 - 480 V
Udgangsfrekvens [Hz]
400 Hz
Kølemetode
Selvkølende Blæser
Varmetab [W]
25 38 54 68 107 150 189
JX fælles specifikationer
Startmoment
150% ved 3 Hz
Overbelastning (1 minut)
150%
V/F karakteristik
Konstant og reduceret moment
Reguleringsmetode
V / F
Digitale indgange
5 x programmérbare
Digitale udgange
1 x digital 1 x relæ
Analoge indgange
0 – 10 V + 4 – 20 mA
Funktionalitet
Analoge udgange
0 – 10 V
Overstrøm
180%
Overspænding
790 V (400 V type) – 395 V (230 V type)
Overbelastning
Termistor indgang
Beskyttelse
Tæthedsgrad
IP20
Dimensioner
B H D D1
JX-A□
[mm] [mm] [mm] [mm]
B002
80 155 95.5 13
B004
80 155 109.5 27
B007
110 189 130.5 28
B015 + B022
110 189 157.5 55
4004
110 189 130.5 28
4007 + 4015 + 4022 + 4040
110 189 157.5 55
4055 + 4075
180 250 167.5 77.5
AG/OEE-DK
3
Quick Guide
JX
2. Fortrådning
*Ved en-faset forsyning, benyt L1 og N.
PC Kommunikation
For at programmere frekvensomformeren via softwaren CX-Drive, skal nedenstående kabel benyttes:
3G3AX-PCACN2
Modbus Kommunikation
RS-485 kommunikation foregår gennem RJ-45 porten:
Ben 5 = SP
Ben 6 = SN
Se også afsnit 2.2 DIP switche.
AG/OEE-DK
4
Quick Guide
JX
2.1. PNP/NPN
Frekvensomformerens digitale indgange kan forbindes, både som NPN og PNP, med intern eller
ekstern strømforsyning:
Intern strømforsyning Ekstern strømforsyning
NPN
indgang
(Sinking)
PNP
indgang
(Sourcing)
*Når ekstern strømforsyning benyttes, skal forbindelsen mellem PCS og L/P24 altid fjernes.
2.2. DIP switche
Der er to DIP switche på JX frekvensomformeren, S7 og S8.
S7 aktiverer modbus kommunikation. Når denne er ON, er knapperne uden funktion.
S8 aktiverer digital indgang 3, som sikkerhedsindgang og indgang 4
som sikkerheds reset. Dette er IKKE kategori 3 sikkerhed, men kan
bruges hvor der er behov for simpelt nødstop.
AG/OEE-DK
5
