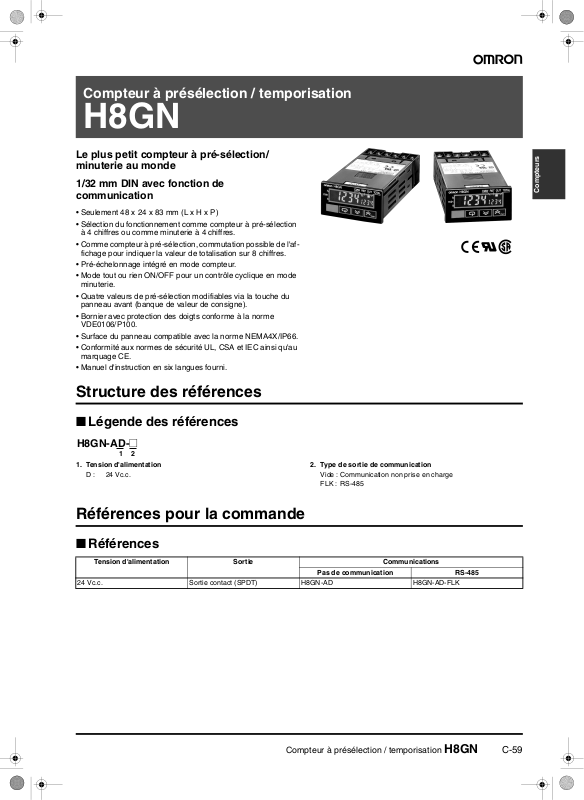

Le plus petit compteur à pré-sélection/
minuterie au monde
1/32 mm DIN avec fonction de
communication
• Seulement 48 x 24 x 83 mm (L x H x P)
• Sélection du fonctionnement comme compteur à pré-sélection
à 4 chiffres ou comme minuterie à 4 chiffres.
• Comme compteur à pré-sélection, commutation possible de l'affichage pour indiquer la valeur de totalisation sur 8 chiffres.
• Pré-échelonnage intégré en mode compteur.
• Mode tout ou rien ON/OFF pour un contrôle cyclique en mode
minuterie.
• Quatre valeurs de pré-sélection modifiables via la touche du
panneau avant (banque de valeur de consigne).
• Bornier avec protection des doigts conforme à la norme
VDE0106/P100.
• Surface du panneau compatible avec la norme NEMA4X/IP66.
• Conformité aux normes de sécurité UL, CSA et IEC ainsi qu'au
marquage CE.
• Manuel d'instruction en six langues fourni.
Structure des références
■ Légende des références
Compteurs
H8GN-AD-@
1 2
1. Tension d'alimentation
D :24 Vc.c.
2. Type de sortie de communication
Vide : Communication non prise en charge
FLK : RS-485
Références pour la commande
■ Références
Tension d'alimentationSortieCommunications
Pas de communication RS-485
24 Vc.c.Sortie contact (SPDT)H8GN-ADH8GN-AD-FLK
Compteur à présélection / temporisationH8GNC-59
Caractéristiques techniques
■ Valeurs nominales
Tension d'alimentation nominale24 Vc.c.
Plage de tension de fonctionnement85 à 110 % de la tension d'alimentation nominale
Consommation1,5 W max. (pour la charge c.c. max.) (courant d'appel : 15 A max.)
Méthode de montageMontage encastré
Connexions externesBornes à vis (vis M3)
Couple de serrage de la vis du bornier 0,5 N⋅m max.
AccessoireGarniture étanche, étrier de fixation pour montage encastré
AffichageEcran LCD à transmission en négatif à 7 segments ; affichage du temps (h, mn, s) ; CMW, OUT, RST,
ChiffresValeur actuelle : 4 chiffres
Sauvegarde mémoireEEPROM (mémoire non volatile) (nombre d'écritures : 100 000 fois)
CompteurVitesse max. de
comptage
Plage de comptage−999 à 9 999
Modes d'entréeEntrées incrément, décrément, individuelle et quadrature
Modes de sortieN, F, C ou K
MinuteriePlages de temporisation 0,000 à 9,999 s, 0,00 à 99,99 s, 0,0 à 999,9 s, 0 à 9999 s, 0 mn 00 s à 99 mn 59 s, 0,0 à 999,9 mn, 0
Modes de temporisation Temps écoulé (haut), temps restant (bas)
Modes de sortieA, B, D, E, F ou Z
EntréesSignaux d'entréeCompteur : CP1, CP2 et RAZ
Mode d'entréeEntrée sans tension (court-circuit au contact et entrée ouverte)
Départ, RAZ, inhibitionLargeur minimale du signal d'entrée : 1 ou 20 ms (sélection possible)
Réinitialisation de
l'alimentation
Sortie de commandeSortie contact SPDT : 3 A à 250 Vc.a./30 Vc.c., charge résistive (cosφ = 1)
Charge appliquée minimale10 mA à 5 Vc.c. (niveau de défaillance : P, valeur de référence)
RAZRAZ externe, manuelle et réinitialisation de l'alimentation (pour minuterie dans les modes A, B, D, E
Temps d'attente du capteur260 ms max. (Aucune entrée n'est reçue pendant le temps d'attente du capteur si les sorties de com-
Note : Les chiffres indiqués pour la vitesse maximale de comptage concernent le fonctionnement par incrément ou décrément avec valeur de
pré-échelonnage de ×1. Si vous utilisez le pré-échelonnage et que vous réglez une valeur de 5 kHz, la vitesse maximale de comptage est
réduite de moitié environ. La vitesse maximale de comptage est également réduite de moitié environ lorsque le mode haut/bas est sélectionné.
TOTAL
Valeur actuelle (rouge, caractères de 7 mm de haut) ; valeur de consigne (vert, caractères de 3,4 mm
de haut)
Valeur de consigne : 4 chiffres
Lorsque la valeur de comptage total s'affiche : 8 chiffres
(zéros supprimés)
30 Hz or 5 kHz (voir remarque)
h 00 mn à 99 h 59 mn, 0,0 h à 999,9 h, 0 h à 9999 h
Résistance d'isolement100 MΩ min. (à 500 Vc.c.)
Rigidité diélectrique1 500 Vc.a., 50/60 Hz pendant 1 mn entre les bornes de sortie et les parties métalliques non
Immunité aux bruitsParasites en onde carrée par simulateur ;
Température ambiante Fonctionnement−10°C à 55°C (sans givrage ni condensation)
Humidité ambiante25 à 85 %
CEM(EMI) :EN61326
HomologationsUL508, CSA C22.2 n° 14
Couleur du boîtierArrière : gris fumée ; Avant : N1.5 (noir)
Classe de protectionSurface du panneau : IP66 et NEMA Type 4X (à l'intérieur)
PoidsEnviron 80 g
Note : voir Courbe du test de durée de vie.
fonctionnement et erreur de réglage (y compris l'influence de la
température et de la
tension)
DysfonctionnementCycle de 10 à 55 Hz avec amplitude simple de 0,35 mm pendant 10 mn dans chacune des
DestructionCycle de 10 à 55 Hz avec amplitude simple de 0,75 mm pendant 2 h dans chacune des trois
Destruction
Electrique100 000 opérations min. (3 A à 250 Vc.a., charge résistive) (voir remarque)
Stockage−25°C à 65°C (sans givrage ni condensation)
Départ signal : ± 0,03 % ± 30 ms max.
Départ mise sous tension : ± 0,03 % ± 50 ms max.
conductrices de courant
510 Vc.a., 50/60 Hz pendant 1 mn entre les bornes conductrices de courant (à l'exception
des bornes de sortie) et les parties métalliques non conductrices de courant
1 500 Vc.a., 50/60 Hz pendant 1 mn entre les bornes de sortie et les bornes conductrices
de courant (à l'exception des bornes de sortie)
500 Vc.a., 50/60 Hz pendant 1 mn entre les bornes de communication et les bornes conductrices de courant (à l'exception des bornes de sortie)
1 000 Vc.a., 50/60 Hz pendant 1 min entre contacts non adjacents
±480 V (entre bornes d'alimentation), ± 600 V (entre bornes d'entrée)
trois directions
directions
2
100 m/s
300 m/s
Rayonnement :EN55011 groupe 1 classe A
(EMS) :EN61326
Immunité ESD :EN61000-4-2: Décharge au contact 4 kV (niveau 2)
Immunité aux
interférences RF :EN61000-4-3 : 10 V/m (modulation d'amplitude,
Immunité aux perturbations
par conduction : EN61000-4-6 : 3 V (0,15 à 80 MHz) (niveau 2)
Immunité aux salves :EN61000-4-4 : Ligne électrique 2 kV (niveau 3) ;
Immunité aux surtensions
transitoires :EN61000-4-5 : 1 kV entre lignes
Conformité à EN61010-1/IEC61010-1 (degré de pollution 2, catégorie de surtension II)
Conformité à VDE0106/P 100 (protection des doigts)
Ligne signal E/S 1 kV (niveau 4) ;
Ligne communication 1 kV (niveau 3)
(lignes d'alimentation et de sortie) (niveau 3) ;
2 kV entre terres
(lignes d'alimentation et de sortie) (niveau 3)
Compteurs
Compteur à présélection / temporisationH8GNC-61
■ Caractéristiques techniques de communication
Connexions de communicationMultipoint
Modes de communicationRS-485 (deux fils, semi-duplex)
Méthode de synchronisationSynchronisation M/A
Vitesse de transmission
1 200/2 400/4 800/9 600 bit/s
(voir remarque)
Code de transmissionASCII
Longueur des données binaires
Contrôle de fluxNon pris en charge.
Interface RS-485
Fonction de répétitionNon pris en charge.
Tampon de communication40 octets
Lecture et écriture depuis H8GNLecture de la valeur actuelle et de la valeur du compte de totalisation ; lecture/écriture des valeurs de
pré-sélection et de consigne ; commutation entre banques de valeur de consigne ; commutation entre
communications à écriture autorisée/écriture interdite ; lecture/écriture d'autres paramètres de réglage de fonctions de base et avancées
Note : la vitesse de transmission, le nombre de bits de données, le nombre de bits d'arrêt et la parité verticale peuvent être réglés individuellement
à l'aide du niveau de réglage des communications.
■ Courbe du test de durée de vie (valeurs de référence)
Charge résistive
1.000
)
3
700
500
300
100
Opérations de commutation (x10
250 Vc.a. (cosf = 1)
70
50
01 2 34
30 Vc.c. (cosf = 1)
Courant de charge (A)
Connexions
■ Schéma interne
Circuit de
communication
(isolation
fonctionnelle)
Référence :Un courant maximal de 0,15 A peut être commuté à
(matériau isolant
standard)
125 Vc.c. (cosφ = 1) et un courant maximal de 0,1 A peut
être commuté si L/R est de 7 ms. Dans les deux cas,
une durée de vie de 100 000 opérations est prévisible.
La charge minimale applicable est de 10 mA à 5 Vc.c.
(niveau de défaillance : P).
Circuit de sortie
(matériau isolant
standard)
Circuit d'entrée
Circuit de
contrôle interne
Circuit
d'alimentation
C-62Compteur à présélection / temporisationH8GN
Circuit d'affichage
Circuit de commutation
des touches
■ Fonctions d'E/S
EntréesEntrées du
compteur
CP1/CP2• Réception des signaux de comptage.
• Réception d'entrées incrément, décrément, individuelle et quadrature.
• En mode incrément et en mode décrément, CP1 est utilisée pour l'entrée de comptage et
CP2 est utilisée pour l'entrée d'interdiction de comptage.
RAZ• Remise à zéro de la valeur actuelle. (La valeur de compte de totalisation n'est pas remise à
zéro.)
(En mode incrément ou en mode incrément/décrément, la valeur actuelle revient à 0 ; en
mode décrément, la valeur actuelle revient à la valeur de consigne.)
• L'entrée de comptage n'est pas reçue pendant la RAZ.
• L'indicateur RST (remise à zéro) s'allume pendant la RAZ.
Entrées de la
minuterie
Départ• Début de la temporisation.
RAZ• Remise à zéro de la minuterie. (En mode temps écoulé, le temps revient à 0 ; en mode
temps restant, le temps revient à la valeur de consigne.)
• Pendant la RAZ, la temporisation s'arrête et la sortie de commande est désactivée.
• L'indicateur RST (remise à zéro) s'allume pendant la RAZ.
Inhibition• Interdiction de l'opération de temporisation.
SortiesOUT• Sortie selon le mode de sortie réglé lorsque la valeur de consigne est atteinte.
■ Disposition des bornes
Communication*
RS-485
Non connectée
* Uniquement les modèles avec communication
Sortie
CP1/
CP2/
inhib
RAZ
start
Compteurs
Alimentation
électrique
24 Vc.c.
Entrées de contact
Entrées collecteur ouvert
Note : les bornes (2) et (6) présentent une connexion interne.
N'utilisez pas des bornes inutilisées comme bornes relais.
■ Câblage
Utilisez le type de bornes serties pour vis M3.
5,8 mm max.
5,8 mm max.
Compteur à présélection / temporisationH8GNC-63
Nomenclature
Affichage n˚ 1
Affiche le type de valeur courante ou de
paramètre. Lorsque le total de comptage
s'affiche, les 4 chiffres les plus à gauche des
8 chiffres de la valeur de totalisation
s'affichent ici. (Zéros supprimés)
Affichage de fonctionnement 1
Affiche l'unité de temps lorsque
vous avez sélectionné la fonction
de temporisation.
Exemple
5 h 30 mn
123,4 s
Clignote lorsque le temporisateur
est sur 0,0 mn, 0 h 00 mn, 0,0 h
ou 0 h.
Touche NiveauTouche
Appuyez sur cette touche pour
sélectionner le niveau de
configuration. Le niveau de
configuration est sélectionné
dans l'ordre suivant : « niveau
fonctionnement » ←→ « niveau
réglage », « niveau configuration
initiale » ←→ « niveau
configuration de la
communication ».
Mode
Appuyez sur cette
touche pour
sélectionner des
paramètres dans
chaque niveau.
Affichage de fonctionnement 2
VoyantSignification
CMW
RÉINIT.
SORTIE
TOTAL
Allumé lorsque l'écriture de communication est activée.
Allumé pendant la réinitialisation à l'aide de l'entrée ou de
la touche de réinitialisation.
Allumé lorsque la sortie de contrôle est activée.
Allumé lorsque le total de la valeur de comptage s'affiche.
Touche Bas
Chaque fois que vous
appuyez sur cette touche,
les valeurs affichées
diminuent sur l'affichage
n˚ 2. Pour diminuer
rapidement les valeurs,
maintenez cette touche
enfoncée en continu.
Permet également de
revenir aux éléments de
configuration précédents.
Chaque fois que vous appuyez sur
cette touche, les valeurs affichées
augmentent sur l'affichage n˚ 2.
Pour augmenter rapidement les
valeurs, maintenez cette touche
enfoncée en continu. Permet
également de passer aux éléments
de configuration suivants.
Fonction de réinitialisation
Pour réinitialiser la valeur courante,
appuyez sur cette touche lorsque la
valeur courante est affichée.
Si vous appuyez sur cette touche
lorsque la valeur de totalisation est
affichée, les deux valeurs (courante
et totalisation) sont réinitialisées.
Affichage n˚ 2
Affiche la valeur de consigne
ou la valeur de consigne du
paramètre.
Affiche les 4 chiffres les plus
à droite de la valeur de
comptage (8 chiffres)
lorsque vous utilisez le
H8GN comme compteur
totalisateur. (Zéros
supprimés)
Touche
Haut/réinitialisation
Dimensions
Note : toutes les mesures sont exprimées en millimètres, sauf indication contraire.
H8GN
Taille des chiffres affichage n˚ 1
7 mm
3,3 mm
Taille des chiffres affichage n˚ 2
1,6 mm
Vis de borne M3
,
3,4 mm
Découpe du panneau
,
Montage
séparé
,
,
Montage en groupe
(48 x nbre d'unités
+1,0
- 2,5)
0
40 minimum
Le montage en groupe ne
permet pas l'étanchéification
du produit.
• Insérez le H8GN dans la découpe
carrée, montez l'adaptateur par
l'arrière et appuyez sur le H8GN pour
l'introduire aussi profondément que
possible dans la découpe. Fixez le
H8GN à l'aide de vis. Pour étanchéifier
le H8GN, insérez la garniture étanche
et serrez les vis.
• Lorsque vous montez plusieurs
produits dans une découpe, veillez à
ce que la température ambiante ne
dépasse pas les spécifications.
,
,
C-64Compteur à présélection / temporisationH8GN
Conseils d'utilisation
!Précaution
N'utilisez pas le produit dans des endroits renfermant des gaz inflammables ou explosifs. Cela peut provoquer des explosions.
!Précaution
La durée de vie de service des relais de sortie dépend de la capacité et des conditions de commutation. Prenez en compte les conditions d'application réelles et utilisez le produit dans les limites de
la charge nominale et de la durée de vie de service électrique.
L'utilisation de l'appareil au-delà de sa durée de vie de service
électrique peut provoquer une accumulation de particules sur les
contacts ou leur brûlure.
!Précaution
Ne démontez, réparez et modifiez pas l'appareil. Cela peut être à
l’origine d’une électrocution, d’un incendie ou d’un mauvais fonctionnement.
!Précaution
Veillez à ce qu'aucun objet métallique ou fil conducteur ne s'introduise dans le produit. Cela peut être à l’origine d’une électrocution,
d’un incendie ou d’un mauvais fonctionnement.
Autres précautions
• Conservez l'appareil à la température de stockage spécifiée. Si le
H8GN a été conservé à une température inférieure à −10°C, laissez reposer l'appareil à la température de la pièce pendant au
moins 3 heures avant de l'utiliser.
• Utilisez l'appareil dans les limites des valeurs nominales spécifiées
en ce qui concerne les vibrations, les chocs, l'immersion dans l'eau
et l'exposition à l'huile.
• N’utilisez pas l'appareil dans des endroits exposés à la poussière,
à des gaz corrosifs ou à la lumière directe du soleil.
• Utilisez l'appareil dans les limites des valeurs nominales spécifiées
en ce qui concerne la température et l'humidité.
• L'appareil est conçu pour fonctionner sur 24 Vc.c. L'application de
toute tension autre que cette tension nominale, telle qu'une tension
de 100 à 240 Vc.a., peut endommager ses éléments internes.
• Ecartez les dispositifs de signal d'entrée, les câbles de signal
d'entrée et les appareils de toute source de bruit et des câbles
haute tension générateurs de bruit.
• Ecartez l'appareil de toute source d'électricité statique lorsqu'il est uti-
lisé dans un environnement dans lequel de grandes quantités d'électricité statique sont produites (p. ex. lorsque des composés moulés,
des poudres ou des fluides sont transportés dans des conduites).
• N'exposez pas l'appareil à des solvants organiques tels que du diluant
ou de la benzine ou à des matières fortement basiques ou fortement
acides. Vous pourriez endommager la surface de l'appareil.
Conseils d'application
1. N'utilisez pas l'appareil dans des endroits où de la condensation
peut se former en raison de changements brusques du taux
d'humidité ou de la température.
2. Veillez à câbler les bornes correctement, en respectant les polarités.
3. Maintenez la tension d'alimentation dans une plage admissible.
4. Branchez l'alimentation via un relais ou un interrupteur, de
manière à ce que la tension atteigne immédiatement une valeur
fixe. Si la tension augmente progressivement, il peut y avoir réinitialisation de l'alimentation ou activation des sorties.
5. A la mise sous tension, un courant d'appel (d'environ 15 A) cir-
cule de manière temporaire dans les circuits. Selon les capacités
d'alimentation, l'appareil peut ne pas se mettre en marche en raison de ce courant de fuite. La capacité de l'alimentation doit être
suffisamment importante.
6. Pour l'alimentation principale ou l'alimentation des dispositifs
d'entrée, utilisez un transformateur d'alimentation dont le primaire
est isolé du secondaire et dont le secondaire n'est pas raccordé à
la terre.
7. L'activation continue des sorties du H8GN à une température éle-
vée de manière prolongée peut accélérer la dégradation des parties internes (telles que les condensateurs électrolytiques). Par
conséquent, il convient d'utiliser l'appareil en combinaison avec
des relais et d'éviter de laisser l'appareil plus de 1 mois avec la
sortie activée.
Alimentations
Lors de la mise sous/hors tension, la réception du signal d'entrée est
possible, instable ou impossible, comme illustré dans le schéma
ci-après.
Alimentation
Procédez à la mise sous et hors tension à l'aide d'un relais d'une
capacité nominale de 15 A minimum afin d'éviter toute détérioration
des contacts causée par le courant d'appel de la mise sous et hors
tension.
A la mise sous tension, un courant d'appel circule de manière temporaire dans les circuits. Tenez en compte pour régler le niveau de
détection des surintensités de l'alimentation utilisée.
ON
OFF
Entrée Impossible
210 ms
0 à 50 ms0 à 500 ms
5 ms
PossibleImpossibleInstable
Instable
Commande de la minuterie avec départ
alimentation
Pour donner aux dispositifs périphériques (capteurs, etc.) le temps
nécessaire à leur démarrage, le H8GN lance la temporisation entre
210 ms à 260 ms après la mise sous tension (voir schéma ci-dessus).
C'est pourquoi le temps affiché pour les opérations dont la temporisation commence à la mise sous tension débute en réalité à 258 ms. Si
la valeur de consigne est de 258 ms ou moins, le temps d'activation de
la sortie est une valeur fixe entre 210 et 260. (Un fonctionnement normal est possible pour une valeur de consigne de 259 ms ou plus.)
Dans les applications où une valeur de consigne de 258 ms ou moins
est requise, lancez la temporisation avec un signal d'entrée.
Lorsque le H8GN est utilisé avec départ alimentation en mode F (c.-à-d.
un fonctionnement cumulatif avec maintien de la sortie), une erreur de
temporisation est générée (environ 100 ms à chaque activation du
H8GN) en raison des caractéristiques des circuits internes. Pour un
fonctionnement précis, utilisez le H8GN avec départ signal.
Modification de la valeur de consigne
En mode compteur
Lors de la modification de la valeur de consigne pendant le fonctionnement, la sortie s'active si la valeur de consigne est égale à la
valeur actuelle.
En mode minuterie
Lors de la modification de la valeur de consigne pendant le fonctionnement, si la valeur de consigne est modifiée de telle façon que les
conditions ci-dessous soient remplies, la minuterie fonctionne de la
même manière que lorsque la valeur actuelle atteint la valeur de
consigne parce qu'il met en œuvre un système de lecture continue.
Selon le mode de sortie, cela peut avoir pour conséquence l'activation de la sortie.
Mode de temporisation UP :Valeur actuelle ≥ valeur de consigne
Mode de temporisation DOWN : Temps écoulé ≥ valeur de consigne
Note : En mode DOWN, l'écart selon lequel la valeur de consigne
est modifiée est additionné ou soustrait de la valeur actuelle.
(Valeur actuelle = 0)
Compteurs
Compteur à présélection / temporisationH8GNC-65
Fonctionnement avec une valeur de
consigne de 0
En mode compteur
La sortie est activée si la valeur de consigne (0) est égale à la valeur
actuelle. La sortie est désactivée lorsque la touche RST (remise à
zéro) est pressée ou que l'entrée RAZ est ON.
En mode minuterie
a) Lorsque le mode de sortie est réglé à A, B (sortie une impulsion),
D ou F, la sortie est activée à l'entrée du signal de départ.
b) Lorsque le mode de sortie est réglé à B (maintien de la sortie), E
ou Z, la sortie reste désactivée même à l'entrée du signal de départ.
Délai de réponse à la RAZ
Le tableau suivant présente le délai entre le moment où le signal
RAZ est entré et le moment où la sortie est désactivée.
Largeur minimale du signal RAZDélai de sortie
1 ms3,7 à 6,0 ms
20 ms19 à 21 ms
Délai de sortie
Le tableau suivant présente le délai entre le moment où la valeur de
temporisation dépasse la valeur de consigne et celui où la sortie se
produit.
Mesures réelles en mode N ou K
Sortie de commandeVitesse max. de
comptage
Sortie contact30 Hz17,3 à 18,9 ms
5 kHz3,5 à 5,2 ms
* La variation du délai est due aux différents modes et aux différentes conditions.
Délai de sortie*
Sortie
La sortie SPDT (unipolaire, double direction) comprend un contact
SPST-NO et un contact SPST-NC. Ne formez pas un circuit avec
court-circuit à 3 points (court-circuit de l'alimentation avec arc).
Courant de court-circuit
Alimentation
Référence
Pour plus d'informations sur les fonctions de communication, reportez-vous au manuel d'utilisation du compteur à pré-sélection/minuterie H8GN (référence M066).
Montage
Serrez les deux vis de montage sur l'adaptateur. Serrez-les en alternance, petit à petit, pour assurer un serrage égal.
Adaptateur
Garniture étanche
Panneau
La surface du panneau du H8GN résiste à l'eau (conforme à NEMA
4X (à l'intérieur) et à IP66). Pour éviter que de l'eau ne s'infiltre dans
les circuits internes par l'interstice entre le compteur et le tableau de
commande, posez une garniture en caoutchouc (fournie avec le
H8GN) entre le compteur et le tableau et fixez-la solidement à l'aide
de l'adaptateur pour montage encastré Y92F-34.
C-66Compteur à présélection / temporisationH8GN
Loading...
+ 16 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
