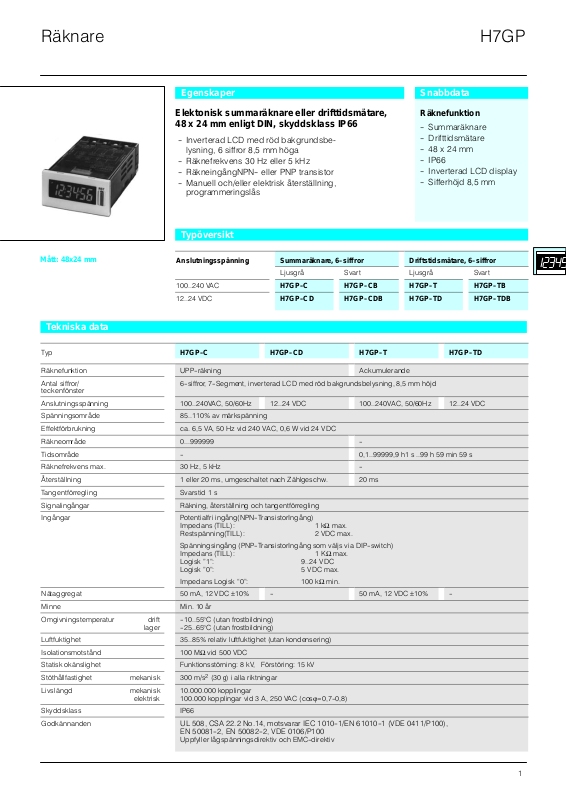

Omron H7GP DATASHEET [sv]
A
Anslutningsspänning
H7GPRäknare
Egenskaper
Elektonisk summaräknare eller drifttidsmätare,
48 x 24 mm enligt DIN, skyddsklass IP66
- Inverterad LCD med röd bakgrundsbeĆ
lysning, 6 siffror 8,5 mm höga
- Räknefrekvens 30 Hz eller 5 kHz
- RäkneingångNPN- eller PNP transistor
- Manuell och/eller elektrisk återställning,
Snabbdata
Räknefunktion
- Summaräknare
- Drifttidsmätare
- 48 x 24 mm
- IP66
- Inverterad LCD display
- Sifferhöjd 8,5 mm
programmeringslås
Typöversikt
Mått: 48x24 mm
nslutningsspänning
100..240 VAC H7GP–C H7GP–CB H7GP–T H7GP–TB
12..24 VDC H7GP–CD H7GP–CDB H7GP–TD H7GP–TDB
Summaräknare, 6–siffror Driftstidsmätare, 6–siffror
Ljusgrå Svart Ljusgrå Svart
Tekniska data
Typ H7GP–C H7GP–CD H7GP–T H7GP–TD
Räknefunktion UPP-räkning Ackumulerande
Antal siffror/
teckenfönster
Anslutningsspänning 100..240VAC, 50/60Hz 12..24 VDC 100..240VAC, 50/60Hz 12..24 VDC
Spänningsområde 85..110% av märkspänning
Effektförbrukning ca. 6,5 VA, 50 Hz vid 240 VAC, 0,6 W vid 24 VDC
Räkneområde 0...999999 Tidsområde - 0,1..99999,9 h1 s ..99 h 59 min 59 s
Räknefrekvens max. 30 Hz, 5 kHz Återställning 1 eller 20 ms, umgeschaltet nach Zählgeschw. 20 ms
Tangentförregling Svarstid 1 s
Signalingångar Räkning, återställning och tangentförregling
Ingångar Potentialfri ingång(NPN-TransistorIngång)
Nätaggregat 50 mA, 12 VDC ±10% - 50 mA, 12 VDC ±10% Minne Min. 10 år
Omgivningstemperatur drift
lager
Luftfuktighet 35..85% relativ luftfuktighet (utan kondensering)
Isolationsmotstånd 100 MΩ vid 500 VDC
Statisk okänslighet Funktionsstörning: 8 kV, Förstöring: 15 kV
Stöthållfastighet mekanisk 300 m/s2 (30 g) i alla riktningar
Livslängd mekanisk
elektrisk
Skyddsklass IP66
Godkännanden
6-siffror, 7-Segment, inverterad LCD med röd bakgrundsbelysning, 8,5 mm höjd
Impedans (TILL): 1 kΩ max.
Restspänning(TILL): 2 VDC max.
Spänningsingång (PNP-TransistorIngång som väljs via DIP-switch)
Impedans (TILL): 1 KΩ max.
Logisk "1": 9..24 VDC
Logisk "0": 5 VDC max.
Impedans Logisk 0": 100 kΩ min.
-10..55°C (utan frostbildning)
-25..65°C (utan frostbildning)
10.000.000 kopplingar
100.000 kopplingar vid 3 A, 250 VAC (cosϕ=0,7-0,8)
UL 508, CSA 22.2 No.14, motsvarar IEC 1010-1/EN 61010-1 (VDE 0411/P100),
EN 50081-2, EN 50082-2, VDE 0106/P100
Uppfyller lågspänningsdirektiv och EMC-direktiv
1
Anslutningar
AC
H7GP-C
100 till 240 VAC
Inbyggt nätaggregat
12 VDC 50mA max.
H7GP-T
100 till 240 VAC
Inbyggt nätaggregat
12 VDC 50mA max.
H7GPRäknare
Program–
merringslås
DC
H7GP-CD
Program–
merringslås
Ansl.
spänning
Ansl.
spänning
0 V
12 VDC
5678
12 till 24 VDC
0 V
Åter_
ställning
Ansl.
spänning
321
Räkne–
ingång
Används ej
4
Används ej
NPN
PNP
Används ej
5678
Åter_
ställning
321
Räkne–
ingång
4
Används ej
H7GP-TD
Ansl.
spänning
Ansl.
spänning
0 V
12 VDC
5678
321
Program–
merringslås
0 V
Åter_
ställning
12 till 24 VDC
Ansl.
spänning
Räkne–
ingång
Används ej
Används ej
NPN
PNP
Används ej
5678
321
Program–
merringslås
Åter_
ställning
Räkne–
ingång
Används ej
4
4
Mått (mm)
H7GP–_
NPN
PNP
NPN
PNP
Plintskydd
Cat. No. M049-SV2-02
