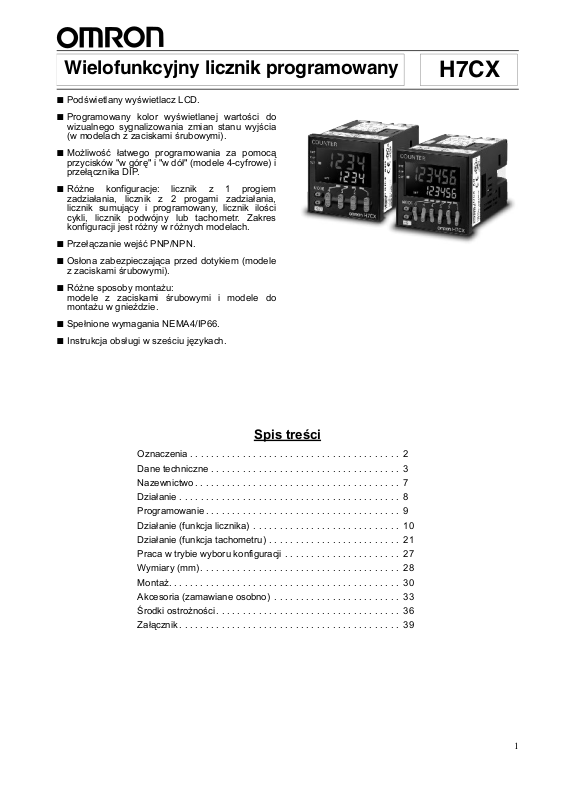

Page 1

Wielofunkcyjny licznik programowany

Podświetlany wyświetlacz LCD.

■

Programowany kolor wyświetlanej wartości do

■

wizualnego sygnalizowania zmian stanu wyjścia (w modelach z zaciskami śrubowymi).

Możliwość łatwego programowania za pomocą

■

przycisków "w górę" i "w dół" (modele 4-cyfrowe) i przełącznika DIP.

Różne konfiguracje: licznik z 1 progiem

■

zadziałania, licznik z 2 progami zadziałania, licznik sumujący i programowany, licznik ilości cykli, licznik podwójny lub tachometr. Zakres konfiguracji jest różny w różnych modelach.

Przełączanie wejść PNP/NPN.

■

Osłona zabezpieczająca przed dotykiem (modele

■

z zaciskami śrubowymi).

Różne sposoby montażu:

■

modele z zaciskami śrubowymi i modele do montażu w gnieździe.

Spełnione wymagania NEMA4/IP66.

■

Instrukcja obsługi w sześciu językach.

■

H7CX

Spis treści

Oznaczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Nazewnictwo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Działanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Programowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Działanie (funkcja licznika) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Działanie (funkcja tachometru) . . . . . . . . . . . . . . . . . . . . . . . . . 21

Praca w trybie wyboru konfiguracji . . . . . . . . . . . . . . . . . . . . . . 27

Wymiary (mm) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Montaż. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Akcesoria (zamawiane osobno) . . . . . . . . . . . . . . . . . . . . . . . . 33

Środki ostrożności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Załącznik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Page 2

Oznaczenia

H7CXH7CX

Konfiguracje • Licznik 1-progowy

Zasilanie

czujnika

12 VDC Wyjście

Brak Wyjście

Uwaga:

Typ wy jścia Napięcie

przekaźnikowe

Wyjścia przekaźnikowe i tranzystorowe

Wyjście tranzystorowe

przekaźnikowe Wyjście

tranzystorowe

zasilania

100-240 VAC H7CX-A11 H7CX-A114 H7CX-A H7CX-A4 --- H7CX-AW H7CX-A4W 12-24 VDC/

24 VAC 100-240 VAC --- --- --- --- H7CX-AU --- --12-24 VDC/

24 VAC 100-240 VAC H7CX-A11S H7CX-A114S H7CX-AS H7CX-A4S --- H7CX-AWS --12 - 24 VDC/

24 VAC 12-24 VDC --- --- H7CX-AD H7CX-A4D --- --- ---

Może być wykorzystywany jako licznik o 2 progach zadziałania. W tym wypadku każde wyjście może być przyporządkowane do

• Licznik 1-progowy z licznikiem sumującym

Gniazdo11-pinowe Zaciski śrubowe

1-progowy 1-progowy

6 cyfr 4 cyfry 6 cyfr 4 cyfry 6 cyfr 6 cyfr 4 cyfry

H7CX-A11

H7CX-A11D1 H7CX-A114D1 --- --- --- H7CX-AWD1 ---

--- --- --- --- H7CX-AUD1 --- ---

H7CX-A11SD1 --- --- --- H7CX-AUSD1 H7CX-AUSD1 ---

--- --- H7CX-ASD H7CX-A4SD --- H7CX-AWSD H7CX-A4WSD

H7CX-A114@H7CX-A@H7CX-A4@H7CX-AU@H7CX-AW

• Licznik 1-progowy

• Licznik 2-progowy

• Licznik 1-progowy z licznikiem sumującym

• Licznik 1-progowy ze zliczaniem ilości cykli

• Licznik podwójny (dodawanie / odejmowanie)

• Tachometr

(zob. uwaga)

2-progowy

progu 1. lub 2.

■

Objaśnienie oznaczenia modelu:

H7CX-A@@@@@@

1 2 3 4 5 6

1. Podłączenia zewnętrzne

Brak: zaciski śrubowe 11: gniazdo 11-pinowe

2. Liczba cyfr

Brak: 6 cyfr 4: 4 cyfry

3. Programowanie progu

Brak: zaprogramowany 1 próg U: fabrycznie nastawiony do programowania 1 progu W: fabrycznie nastawiony do programowania 2 progów

Akcesoria (zamawiane osobno)

■

4. Typ wyjścia

Brak: wyjście przekaźnikowe lub przekaźnikowe i

tranzystorowe

S: wyjście tranzystorowe

5. Napięcie zasilające / zasilanie urządzeń zewnętrznych

Brak: 100 - 240 VAC przy 50/60 Hz, z zasilaniem 12 VDC D: 12 - 24 VDC bez zasilania urządzeń zewnętrznych D1: 12 - 24 VDC lub 24 VAC przy 50/60 Hz z zasilaczem

12 VDC

6. Kolor obudowy

Brak: czarny G: jasnoszary (Munsell 5Y7/1), produkcja na żądanie.

• Licznik 1-progowy

• Licznik 2-progowy

• Licznik 1-progowy z licznikiem sumującym

• Licznik 1-progowy ze zliczaniem ilości cykli

• Licznik podwójny (tylko dodawanie)

H7CX-A4W

Nazwa Modele

Adapter do montażu w pulpicie (zob. uwaga 1) Y92F-30 Uszczelka (zob. uwaga 1) Y92S-29 Montaż na szynie /

gniazdo przednie

11-pinowe P2CF-11 11-pinowe, zabezpieczone

P2CF-11-E

przed dotykiem

Gniazdo tylne 11-pinowe P3GA-11

11-pinowe, zabezpieczone

P3GA-11 z Y92A-48G (zob. uwaga 2)

przed dotykiem Osłona sztywna Y92A-48 Osłona miękka Y92A-48F1 Szyna montażowa 50 cm (l) × 7,3 mm (t) PFP-50N

1 m (l) × 7,3 mm (t) PFP-100N

1 m (l) × 16 mm (t) PFP-100N2 Zacisk końcowy PFP-M Przegroda PFP-S

Uwaga: 1.

Dostarczane wraz z modelami z zaciskami śrubowymi (oprócz modeli H7CX-A11@/-A114@).

Y92A-48G jest osłoną zabezpieczającą gniazdo P3GA-11 przed dotykiem.

Page 3

Dane techniczne

■

Parametry znamionowe

H7CXH7CX

Parametr H7CX-A4 Klasyfikacja Licznik programowany Konfiguracje Licznik z 1 progiem zadziałania, licznik z 1 progiem zadziałania i z licznikiem sumującym (do wyboru) Znamion. napięcie

zasilające (zob. uwaga 1)

Dopuszczalne napięcie zasilania

Pobór mocy Ok. 9,2 VA przy 264 VAC

Sposób montażu Montaż w pulpicie Montaż w pulpicie, montaż w gnieździe lub na szynie DIN Podłączenia zewnętrzne Zaciski śrubowe Gniazdo11-pinowe Moment dokręcania

zacisków śrubowych Wyświetlacz 7-segmentowy, podświetlany LCD;

Wartość aktualna (PV)

Wartość zadana (SV)

Liczba cyfr 4 cyfry (−999 - 9 999)

Maks. prędkość zliczania

Tryby działania wejścia zwiększający, zmniejszający, rozkazowy, indywidualny, kwadraturowy Sygnały wejściowe CP1, CP2, Reset i Total reset Sposoby wejścia Wejście beznapięciowe/napięciowe (przełączane)

Wejście kasowania Minimalna szerokość sygnału wejściowego kasowania: 1 lub 20 ms (wybierana), taka sama dla wszystkich wejść System kasowania Kasowanie zewnętrzne, ręczne i automatyczne (wewnętrzne, zgodnie z trybem pracy C, R, P lub Q) Tryby wyjścia N, F, C, R, K-1, P, Q, A N, F, C, R, K-1, P, Q, A,

Czas impulsu wyjściowego

Typ wyjścia Przekaźnikowe: SPDT

Wyjście sterujące Wyjście przekaźnikowe: 3 A przy 250 VAC/30 VDC, obciążenie rezystancyjne (cosφ=1)

Zasilanie urządzeń zewnętrznych

Blokada przycisków tak Funkcja przeskalowania tak (0,001 - 9,999) tak (0,001 - 99,999) tak (0,001 - 9,999) tak (0,001 - 99,999) Nastawianie punktu

dziesiętnego czas oczekiwania

czujnika Archiwizacja pamięci EEPROM (zapisuje dane min. 100 000 razy) może przechowywać dane min. 10 lat Temperatura otoczenia Praca:

Wilgotność otoczenia 25-85% Kolor obudowy Czarny (N1.5), jasnoszary (Munsell 5Y7/1, na zamówienie) Wyposażenie

dodatkowe

Uwaga: 1.

Dopuszczalne tętnienie: maks. 20% (p-p)

Tylko po wybraniu następujących trybów.

100-240 VAC (50/60 Hz), 12-24 VDC 100-240 VAC (50/60 Hz)

85-110% znam. napięcia zasilającego (90-110% przy 12 VDC)

Ok. 7,2 VA przy 26,4 VAC Ok. 3,7 W przy 12 VDC

maks. 0,5 Nm ---

Cyfry o wys. 11,5 mm, czerwone lub zielone (programowane)

cyfry o wys. 6 mm, zielone

zakres wartości zadanej: 0 - 9 999

30 Hz lub 5 kHz (do wyboru, współczynnik ZAŁ./WYŁ. 1:1), wspólne nastawy dla CP1 i CP2

Wejście beznapięciowe Impedancja włączenia: maks. 1 kΩ (prąd upływu: 5-20 mA przy 0 Ω) Napięcie szczątkowe (zał.): maks. 3 V Impedancja wyłączenia: min. 100 kΩ Wejście napięciowe Poziom wysoki (logiczny): 4,5-30 VDC Poziom niski (logiczny): 0-2 VDC (rezystancja wejścia: ok. 4,7 kΩ)

0,01-99,99 s

Tranzystorowe: 1 tranzystor

Minimalne obciążenie: 10 mA przy 5 VDC (poziom uszkodzenia: P, wartość referencyjna) Wyjście tranzystorowe: NPN typu otwarty kolektor, 100 mA przy 30 VDC

Obciążenie sterujące NEMA B300, 1/4 HP 5-A obciążenie rezystancyjne przy 120 VAC, 1/3 HP 5-A obciążenie rezystancyjne przy 240 VAC

12 VDC (±10%), 100 mA (nie dotyczy modeli H7CX-A@D) Szczegółowe informacje zob. Środki ostrożności.

tak (3 cyfry po prawej stronie)

maks. 250 ms (w czasie oczekiwania czujnika wyjście sterujące jest wyłączone i żadne wejście nie jest akceptowane)

Składowanie:−25 - 65°C (bez oblodzenia i kondensacji)

Uszczelka, adapter do montażu w pulpicie Brak

Cyfry o wys. 9 mm, czerwone lub zielone (programowane)

6 cyfr (−99 999 - 999 999) zakres wart. zadanej: −99 999

- 999 999 (zob. uwaga 2) lub 0 - 999 999

K-2, D, L

Napięcie szczątkowe: maks. 1,5 VDC (ok. 1 V) Prąd upływu: maks. 0,1 mA

−

10 - 55°C (−10 - 50°C jeżeli liczniki są montowane obok siebie) - bez oblodzenia i kondensacji

H7CX-A

H7CX-A114

24 VAC (50/60 Hz)/12 - 24 VDC

Cyfry o wys. 11,5 mm, czerwone

4 cyfry (−999 - 9 999) zakres wartości zadanej: 0 - 9 999

N, F, C, R, K-1, P, Q, A N, F, C, R, K-1, P, Q, A,

H7CX-A11

Cyfry o wys. 9 mm, czerwone

6 cyfr (−99 999 - 999 999) zakres wartości zadanej:

−

99 999 - 999 999 (zob.

uwaga 2) lub 0 - 999 999

K-2, D, L

Tryb wejścia: rozkazowe, indywidualne lub kwadraturowe; tryb wyjścia: K-2, D lub L

Page 4

■

Parametry znamionowe (cd.)

H7CXH7CX

Parametr H7CX-A4W Klasyfikacja Licznik programowany Licznik programowany/tachometr Konfiguracje Licznik z 1 progiem zadziałania,

Znamion. napięcie zasilające (zob. uwaga 1)

Dopuszczalne napięcie zasilania 85-110% znam. napięcia zasilającego (90-110% przy 12 VDC) Pobór mocy Ok. 9,2 VA przy 264 VAC

Sposób montażu Montaż w pulpicie Podłączenia zewnętrzne Zaciski śrubowe Moment dokręcania zacisków

śrubowych Wyświetlacz 7-segmentowe, podświetlane LCD

PV Cyfry o wys. 11,5 mm, czerwone lub

SV Cyfry o wys. 6 mm, zielone

Liczba cyfr 4 cyfry (−999 - 9 999)

Sygnały wejściowe CP1, CP2, Reset 1 i Reset 2 Sposoby wejścia Wejście beznapięciowe/napięciowe (przełączane)

Licznik Maks. prędkość zliczania 30 Hz lub 5 kHz (do wyboru, współczynnik ZAŁ./WYŁ. 1:1), wspólne nastawy dla CP1 i CP2

Tryb wejścia zwiększający, zmniejszający, rozkazowy, indywidualny, kwadraturowy Wejście kasowania Minimalna szerokość sygnału wejściowego kasowania: 1 lub 20 ms (wybierana), taka sama dla wszystkich wejść System kasowania Kasowanie zewnętrzne, ręczne i automatyczne (wewnętrzne, zgodne z trybem pracy C, R, P lub Q) Tryby wyjścia N, F, C, R, K-1, P, Q, A N, F, C, R, K-1, P, Q, A, K-2, D, L, H Czas impulsu

wyjściowego

Tachometr Metoda pomiaru impulsu --- Pomiar periodyczny (okres próbkowania: 200 ms)

Maks. prędkość zliczania --- 30 Hz lub 10 kHz (wybierana) Zakresy pomiaru --- 30 Hz: 0,01 - 30,00 Hz

Dokładność pomiaru --Tryby wyjścia --- HI-LO, AREA, HI-HI, LO-LO Czas automatycznego

zerowania Czas uruchamiania --- 0,0 - 99,9 s Wyznaczanie średniej --- WYŁ./2/4/8 razy

Typ wyjścia H7CX-A4W/-AW/-AWD1: SPDT (OUT2) i SPST-NO (OUT1)

Wyjście sterujące Wyjście przekaźnikowe: 3 A przy 250 VAC, obciążenie rezystancyjne (cosφ=1)

Zasilanie urządzeń zewnętrznych 12 VDC (±10%) 100 mA (nie dotyczy modeli H7CX-A

Blokada przycisków tak Funkcja przeskalowania tak (0,001 - 9,999) tak (0,001 - 99,999) Nastawianie punktu dziesiętnego tak (3 cyfry po prawej stronie) Czas oczekiwania czujnika maks. 250 ms (podczas czasu oczekiwania czujnika wyjście sterujące jest wyłączone i żadne wejście nie jest akceptowane) Archiwizacja pamięci EEPROM (zapisuje dane min. 100 000 razy) może przechowywać dane przez min. 10 lat Temperatura otoczenia Praca:

Wilgotność otoczenia 25-85% Kolor obudowy Czarny (N1.5), jasnoszary (Munsell 5Y7/1, produkowany na zamówienie) Wyposażenie dodatkowe Uszczelka wodoszczelna, adapter

Uwaga: 1.

Dopuszczalne tętnienie: maks. 20% (p-p)

Tylko po wybraniu następujących trybów:

licznik z 2 progami zadziałania, licznik z 1 progiem zadziałania i z licznikiem sumującym, licznik z 1 progiem zadziałania i z licznikiem ilości cykli, licznik podwójny (tylko dodawanie), do wyboru

100-240 VAC (50/60 Hz), 12-24 VDC

Ok. 7,2 VA przy 26,4 VAC Ok. 3,7 W przy 12 VDC

maks. 0,5 Nm

zielone (programowane)

zakres wartości zadanej: 0 - 9 999

0,01-99,99 s

--- 0,1 - 99,9 s

H7CX-A4WSD/-AWS/-AWSD/-AWSD1: 2 tranzystory

Min. dopuszczalne obciążenie: 10 mA przy 5 VDC (poziom usterki: P, wartość referencyjna) Wyjście tranzystorowe NPN typu otwarty kolektor, 100 mA przy 30 VDC

Obciążenie sterujące NEMA B300, 1/4 HP 5-A obciążenie rezystancyjne przy 120 VAC, 1/3 HP 5-A obciążenie rezystancyjne przy 240 VAC

Szczegółowe informacje - zob. Środki ostrożności.

Składowanie:−25 - 65°C (bez oblodzenia i kondensacji)

do montażu w pulpicie

Licznik z 1 progiem zadziałania, licznik z 2 progami zadziałania, licznik z 1 progiem zadziałania i z licznikiem sumującym, licznik z 1 progiem zadziałania i z licznikiem ilości cykli, licznik podwójny (dodawanie/odejmowanie), tachometr (do wyboru)

100-240 VAC (50/60 Hz), 24 VAC (50/60 Hz)/12 - 24 VDC, 12-24 VDC

Cyfry o wys. 9 mm, czerwone lub zielone (programowane)

6 cyfr (−99 999 - 999 999 lub 0 - 999 999 dla tachometru) zakres wartości zadanej: −99 999 - 999 999 (zob. uwaga 2) lub 0 - 999 999

10 kHz: 0,01-10 kHz

0,1% zakr. skali ±maks. 1 cyfra (przy 23±5°C)

Napięcie szczątkowe: maks. 1,5 VDC (ok. 1 V) Prąd upływu: maks. 0,1 mA

10 - 55°C (−10 - 50°C jeżeli liczniki są montowane obok siebie) - bez oblodzenia i kondensacji

−

Uszczelka, adapter do montażu w pulpicie, naklejki do zapisywania nastaw przełącznika DIP licznika/tachometru

H7CX-AW

100-240 VAC (50/60 Hz), 24 VAC (50/60 Hz)/12 - 24 VDC

H7CX-AU/-AUD1: SPDT i 1 tranzystor H7CX-AUSD1: 2 tranzystory (możliwy przydział wyjść)

H7CX-AU

- tryb wejścia: rozkazowy, indywidualny lub kwadraturowy; tryb wyjścia: K-2, D, L lub H

- tryb obliczeń licznika podwójnego: SUB; tryb wyjścia: K-2, D, L lub H przy pracy licznika podwójnego

Page 5

H7CXH7CX

■

Charakterystyka

Parametr H7CX

Rezystancja izolacji 100 MΩ min. (przy 500 VDC) między zaciskami przewodzącymi prąd a odsłoniętymi nieprzewodzącymi elementami

Wytrzymałość dielektryczna

Odporność na przepięcia

Odporność na szumy

Zakłócenia statyczne Zniszczenie: 15 kV

Odporność na wibracje Zniszczenie: 10-55 Hz z pojedynczą amplitudą 0,75 mm w trzech kierunkach, każda przez 2 h

Odporność na wstrząsy

Okres używalności mechanicznej: min. 10 000 000 operacji

Normy bezpieczeństwa (zob. uwaga 1)

EMC (EMI) EN61326

Stopień ochrony Powierzchnia panelu: IP66 i NEMA typ 2 (wewnątrz), zob. uwaga 4 Masa Ok. 140 g

Uwaga: 1.

Dla spełnienia wymagań zestawienia UL w modelach H7CX-A11@ gniazdo OMRON P2CF-11-@ lub P3GA-11 powinno być

zamontowane na liczniku H7CX. Poza tym modele H7CX-A11

Uszczelka jest niezbędna dla uzyskania szczelności między licznikiem H7CX a pulpitem, odpowiedniej dla stopnia ochrony

IP66.

metalowym i między stykami rozłączanymi 2 000 VAC, 50/60 Hz przez 1 min między zaciskami przewodzącymi i nieprzewodzącymi elementami metalowymi

2 000 VAC (dla 100-240 VAC), 50/60 Hz przez 1 min między zasilaczem a obwodem wejścia (1 000 VAC dla 24 VAC/ 12-24 VDC) 1 000 VAC (dla H7CX-@SD/-@SD1), 50/60 Hz przez 1 min między wyjściem sterującym, zasilaczem a obwodem wejścia (2 000 VAC we wszystkich modelach, oprócz H7CX-@SD/-@SD1) 1 000 VAC, 50/60 Hz przez 1 min między stykami rozłączalnymi

3 kV (między zaciskami zasilania) przy 100-240 VAC, 1 kV przy 24 VAC/12-24 VDC i 12-24 VDC 4,5 kV (między zaciskami przewodzącymi prąd a odsłoniętymi elementami metalowymi) przy 100-240 VAC, 1,5 kV przy 24 VAC/12-24 VDC i 12-24 VDC

1,5 kV (między zaciskami zasilania) przy 100-240 VAC i 24 VAC/12-24 VDC, ±480 V przy 12-24 VDC

600 V (między zaciskami wejściowymi)

Fala prostokątna z generatora szumów (szerokość impulsu: 100 ns/1 µs, czas narastania 1 ns)

Wadliwe działanie: 8 kV

Wadliwe działanie: 10-55 Hz z pojedynczą amplitudą 0,35 mm w trzech kierunkach, każda przez 10 min.

Zniszczenie: 294 m/s2 każda w trzech kierunkach Wadliwe działanie: 98 m/s2 każda w trzech kierunkach

elektrycznej: min. 100 000 operacji (3 A przy 250 VAC, obciążenie rezystancyjne) UL508/Listing, CSA C22.2 nr 14, zgodnie z EN61010-1 (stopień zanieczyszczenia 2 / kategoria przepięcia II)

Zgodne z VDE0106/P100 (ochrona przed dotykiem).

Zał. emisji: EN55011 grupa 1, klasa A Emisja sieci AC: EN55011 grupa 1, klasa A

(EMS) EN61326 Odporność ESD: EN61000-4-2: 4 kV, wyładowanie kontaktowe (poziom 2)

Odporność na zakłócenia RF: EN61000-4-3: 10 V/m (modulowane amplitudowo, 80 MHz do

Odporność na zakłócenia przewodzone Zakłócenie: EN61000-4-6: 10 V (0,15-80 MHz), zgodnie z EN61000-6-2 Odporność na szum mieszany: EN61000-4-4: 2 kV (linia zasilająca), poziom 3;

Odporność na przepięcia: EN61000-4-5: linia 1 kV do linii zasilania i wyjścia, poziom 2;

Odporność na spadek/przerwanie napięcia EN61000-4-11: 0,5 okresu, 100% (napięcie znamionowe)

spełniają wymagania UL508.

8 kV wyładowanie w powietrzu (poziom 3)

1 GHz), poziom 3; 10 V/m (modulowane impulsowo, 900 MHz ±5 MHz), poziom 3

linia sygnałowa we/wy 1 kV (poziom 4)

linia 2kV do uziemienia (linie zasilania i wyjścia) (poziom 3)

Page 6

■

Dane techniczne (wartości referencyjne)

H7CXH7CX

Przewidywalny okres używalności elektrycznej (obciążenie rezystancyjne)

1 000

700

)

500

300

Liczba operacji (×10

250 VAC (cosφ=1)

100

01 2 3

30 VDC (cosφ=1)

Prąd obciążenia (A)

Przewidywalny okres używalności elektrycznej (obciążenie indukcyjne)

1 000

700

)

500

300

30 VDC (L/R=7 ms)

Liczba operacji (×10

100

250 VAC cosφ=0,4

012

Prąd obciążenia (A)

Wartość referencyjna: Można przełączać prąd o maks. natężeniu 0,15 A, przy 125 VDC (cosφ=1), i prąd o natężeniu 0,1 A przy L/R = 7 ms. W obu przypadkach w okresie eksploatacji można oczekiwać wykonania 100 000 operacji. Minimalne obciążenie wynosi 10 mA przy 5 VDC (poziom uszkodzenia: P).

Prąd rozruchowy

Model Napięcie Zastosowane

napięcie

H7CX-A11/-AW 100 - 240 VAC 264 VAC 5,8 A 0,7 ms H7CX-A11D1/-AWD1 24 VAC/12 - 24 VDC 26,4 VAC 10,4 A 1,2 ms H7CX-AD 12 - 24 VDC 26,4 VDC 6,0 A 1,2 ms

Prąd rozruchowy

(wartość szczytowa)

Czas

Page 7

Nazewnictwo

H7CXH7CX

Wskaźniki

Wskaźnik Reset (pomarańczowy) Świeci po załączeniu wejścia Reset (1)

lub przycisku Reset.

Wskaźnik zabezpieczenia przycisków (pomarańczowy)

Wskaźnik wyjścia sterującego (pomarańczowy)

OUT: Jeden próg zadziałania OUT1, OUT2: Dwa progi zadziałania

Wskaźnik sumowania Świeci podczas wyświetlania wartości sumy.

Wskaźnik zliczania cykli

Świeci podczas wyświetlania ilości cykli.

Wskaźnik wartości zadanej 1. i 2. progu

Wartość aktualna (wyświetlacz główny)

Wysokość znaków: 11,5 mm (6-cyfrowy: 9 mm)

Wartość zadana (wyświetlacz pomocniczy)

Wysokość znaków: 6 mm

4 5 6 9

Widok z przodu modelu 4-cyfrowego

4 5 6

Widok modelu 6-cyfrowego z przodu

13 14

WYŁ. (nastawa fabryczna)

Przyciski

Przycisk trybu pracy Używany do przełączania trybów i programowanych parametrów.

Przycisk Reset Działanie funkcji kasowania zależy od konfiguracji wybranej w sposób przedstawiony w tabeli poniżej.

Przyciski "w górę": 1-4 (modele 6-cyfrowe: 1-6) Przyciski "w dół": 1-4

Przełączniki

Przełącznik zabezpieczania przycisków

ZAŁ.

Przełącznik DIP

Operacja kasowania przyciskiem Reset

Konfiguracja Operacja kasowania

Licznik

Kasuje wartości aktualną i wyjścia.

1-progowy/ 2-progowy

Licznik sumujący i programowany

• Kasuje wartości aktualną i wyjścia.

• Przy wyświetlanej wartości licznika sumującego kasuje wartość aktualną, wartość sumy i wyjścia.

Licznik cykli

• Kasuje wartość aktualną i OUT2.

•Gdy wyświetlana jest ilość cykli, kasuje wartość aktualną, ilość cykli i wyjścia.

Licznik podwójny

Kasuje wartość aktualną CP1, wartość aktualną CP2, wartość licznika podwójnego i wyjścia.

Tachometr

Podtrzymuje wartość zmierzoną i wyjścia (funkcja podtrzymywania).

Page 8

Działanie

■

Schemat blokowy

H7CXH7CX

Obwód wyjściowy

(izolacja podstawowa)

Obwód wejściowy

Wszystkie modele, oprócz H7CX-@D (modele z zasilaczami 12- 24 VDC), mają izolację podstawową.

Uwaga:

■

Funkcje wejścia i wyjścia

(izolacja podstawowa)

Wewnętrzny obwód sterujący

Obwód zasilania

(zob. uwaga)

Obwód wyświetlacza

Obwód przełączania przycisków

Funkcja licznika

Wejścia CP1, CP2

Reset lub Reset 1

Total Reset lub Reset 2 (zob. uwaga 2)

Wyjścia OUT1, OUT2

• Ogólnie (oprócz trybu podwójnego licznika) Odczytuje sygnały zliczania Akceptowane są wejścia zwiększające, zmniejszające, rozkazowe, indywidualne i kwadraturowe.

• W przypadku funkcji licznika podwójnego Odczytuje sygnały zliczania CP1 z wejściem CP1 i sygnały zliczania CP2 z wejściem CP2. Sygnały zwiększające mogą być sygnałami wejściowymi.

• Ogólne (oprócz trybu podwójnego licznika) Kasuje wartość aktualną i wyjścia (OUT2 przy korzystaniu z licznika ilości cykli). Zob. uwaga 1. Podczas działania wejścia Reset/Reset 1 nie następuje zliczanie. Wskaźnik kasowania świeci się w czasie wejścia sygnału Reset.

• W przypadku funkcji licznika podwójnego Kasuje wartość aktualną CP1 (do 0). Podczas wejścia sygnału Reset 1 nie następuje zliczanie dla wejścia CP1. Wskaźnik kasowania świeci się w czasie wejścia Reset 1.

• W przypadku licznika z 1 lub z 2 progami zadziałania Nie działa (niewykorzystany).

• W przypadku licznika sumującego i programowanego Kasuje wartość sumy. Podczas wejścia Total reset podtrzymuje wartość zliczania na wartości 0.

• W przypadku licznika ilości cykli Kasuje ilość cykli i wyjście ilości cykli (OUT1). Podczas wejścia Reset 2 podtrzymuje ilość cykli na wartości 0.

• W przypadku licznika podwójnego Kasuje wartość aktualną CP2. Podczas wejścia Reset 2 nie następuje zliczanie dla CP2.

Sygnał wyjścia jest podawany zgodnie z wybranym trybem wyjścia, po osiągnięciu odpowiedniej nastawy.

Uwaga: 1.

W trybie zwiększającym lub rewersyjnym wartość aktualna powraca do 0; w trybie zmniejszającym wartość aktualna powraca do wartości zadanej (model z 1 progiem zadziałania) lub do drugiej wartości zadanej (model z 2 progami zadziałania).

Wskaźnik kasowania nie będzie świecił po podaniu sygnału wejściowego Total reset lub Reset 2.

Funkcja tachometru

Wejścia CP1, CP2

Reset 1, Reset 2

Wyjścia OUT1, OUT2

Odczytuje sygnał zliczania. Wejście CP2 jest niewykorzystane. Podtrzymuje wartość pomiaru i wyjścia. Wejście Reset 2 jest niewykorzystane.

Wskaźnik kasowania świeci podczas podtrzymywania. Wyjścia sygnałów zgodnie z określonym trybem wyjścia, po osiągnięciu wartości zadanej.

Page 9

H7CXH7CX

Programowanie

■

Programowanie licznika (licznik z 1 lub 2 progami zadziałania, licznik sumujący i programowany, licznik ilości cykli, licznik podwójny)

Korzystanie tylko z nastaw podstawowych

Podstawowe nastawy

•Prędkość zliczania (30 Hz, 5 kHz)

• Tryb działania wejścia (W GÓRĘ/W DÓŁ)

• Tryb działania wyjścia (N, F, C, K-1)

• Czas wyjścia impulsowego (0,5 s, 0,05 s) - zob. uwaga 2

• Szerokość sygnału wejściowego Reset (20 ms, 1 ms)

•Tryb wejścia NPN/PNP (NPN, PNP)

Wartości zadane można w łatwy sposób zaprogramować za pomocą przełącznika DIP. ➡Szczegóły dotyczące programowania - zob. strona 10.

2345678

ZAŁ.

WYŁ.

Korzystanie z funkcji nie wymienionych powyżej

Wszystkie funkcje można zaprogramować za pomocą przycisków.

➡

Szczegóły dotyczące sposobu programowania - zob.

strona 11.

Pozostałe nastawy

•Tryb wejścia (W GÓRĘ/W DÓŁ A, W GÓRĘ/W DÓŁ B, W GÓRĘ/W DÓŁ C)

•Tryb wyjścia (R, P, Q, A, K-2, D, L, H)

•Czas działania wyjścia impulsowego (oprócz 0,5 i 0,05 s) - zob. uwaga 2.

Uwaga: 1.

■

Dostarczany licznik H7CX jest skonfigurowany jako licznik 1-progowy (licznik 2-progowy w przypadku modeli H7CX-AW

W przypadku wykorzystywania funkcji licznika 2-progowego lub licznika ilości cykli nastawić na czas działania wyjścia 2.

/-A4W@).

Programowanie pracy tachometru

Korzystanie tylko z nastaw podstawowych

Podstawowe nastawy

•Prędkość zliczania (30 Hz, 5 kHz)

•Tryb wyjścia (HI-LO, AREA, HI-HI, LO-LO)

• Średnie przetwarzanie (WYŁ., 2, 4, 8 razy)

•Tryb wejścia NPN/PNP (NPN, PNP)

Wartości zadane można w łatwy sposób zaprogramować za pomocą przełącznika DIP.

➡

Szczegóły dotyczące sposobu programowania - zob. strona 21.

ZAŁ.

WYŁ.

Korzystanie z funkcji zaawansowanych

Nastawy dla funkcji zaawansowanych, które nie są wymienionymi wyżej funkcjami podstawowymi, można programować za pomocą przycisków.

➡

Szczegóły dotyczące sposobu programowania - zob. strona 11.

Funkcje zaawansowane

• Tryb obliczania dla licznika podwójnego

• Czas działania wyjścia 1 (dla licznika z 2 progami)

• Pozycja przecinka dziesiętnego

•Wartość przeskalowania

•Kolor wyświetlacza

• Przydzielanie wyjść

• Poziom blokady przycisków

2345678

Uwaga:

Korzystanie z funkcji zaawansowanych

Nastawy dla funkcji zaawansowanych, które nie są wymienionymi wyżej funkcjami podstawowymi, można zaprogramować za pomocą przycisków.

➡

Szczegóły dotyczące sposobu programowania - zob. strona 22.

Funkcje zaawansowane

• Pozycja przecinka dziesiętnego

•Wartość przeskalowania

• Czas automatycznego zerowania

• Czas uruchamiania

• Kolor wyświetlacza

• Przydzielanie wyjść

• Poziom blokady przycisków

Dostarczany licznik H7CX jest skonfigurowany jako licznik 2-progowy (licznik 1-progowy w przypadku modeli H7CX-AU@).

Page 10

H7CX (funkcja licznika)H7CX (funkcja licznika)

Działanie (funkcja licznika)

■

Programowanie funkcji podstawowych

Podstawowe funkcje można nastawić za pomocą przełącznika DIP.

Przełącznik 1 należy ustawić w pozycji ON.

2345678

ZAŁ.

WYŁ.

Uwaga: Wszystkie przełączniki są fabrycznie ustawione w pozycji OFF (WYŁ.).

Parametr OFF ON

1Włączanie/wyłączanie

nastaw przełącznika DIP 2Prędkość zliczania 30 Hz 5 kHz 3 Tryb wejścia UP

4 Tryb działania wyjścia Zob. tabela po prawej stronie. 5 6 Czas impulsu wyjściowego

(zob. uwaga) 7 Szerokość wejściowego

sygnału kasowania: 8 Tryb wejścia NPN/PNP NPN PNP

Uwaga: W przypadku korzystania z funkcji licznika 2-progowego lub licznika ilości cykli

nastawić na czas impulsowego wyjścia 2.

Potwierdzanie nastaw przełączników za pomocą wskaźników

Stan ZAŁ./WYŁ. przełącznika DIP można ustalić za pomocą wyświetlacza na panelu przednim. Szczegółowe informacje - zob. strona 27.

Uwaga: 1. Przełącznik DIP nr 1 powinien być ustawiony w pozycji ON. Jeżeli jest ustawiony w pozycji OFF, to nastawa przełącznika DIP nie zostanie włączona.

2. Zmiany nastaw przełącznika DIP są uwzględniane po włączeniu zasilania.

3. Podczas programowania trybów działania wejścia, trybów działania wyjścia lub czasów działania wyjścia, których nie można nastawić

przełącznikami DIP, wszystkie nastawy można zaprogramować za pomocą przycisków. Szczegółowe informacje o metodach programowania zob. strona 11. W przypadku programowania za pomocą przycisków należy sprawdzić, czy przełącznik DIP nr 1 jest ustawiony w pozycji OFF.

Wyłączone Włączone

(zwiększający)

DOWN (zmniejszający)

0,5 s 0,05 s

20 ms 1 ms

Przełącznik 4 Przełącznik 5 Tryb działania wyjścia

OFF OFF N ON OFF F OFF ON C ON ON K-1

Przełączanie na pracę licznika sumującego i programowanego, licznika ilości cykli i licznika podwójnego (zob. uwaga).

Licznik H7CX jest fabrycznie skonfigurowany jako licznik 1-progowy (lub

Włączenie zasilania

licznik 2-progowy w przypadku modeli H7CX-AW konfigurację, należy postępować w sposób przedstawiony po prawej stronie.

/-A4W@). Aby zmienić

Tryb wyboru konfiguracji

Tryb pracy

Szczegółowe informacje - zob. strona 27.

Uwaga: Obejmuje to także zmianę konfiguracji na licznik o

2 progach zadziałania (lub o 1 progu zadziałania).

MODE

Uwaga: Przycisk należy wcisnąć przed przyciskiem .

Wybrać konfigurację za pomocą przycisków i (przycisk w modelu 6-cyfrowym).

(licznik 1-progowy)

Uwaga: W poszczególnych modelach można wybierać różne konfiguracje.

(licznik 2-progowy)

MODE

(licznik sumujący i programowany)

Przyciskać przezmin. 1 s (zob. uwaga)

(licznik

podwójny)

cykli)

(tachometr)

Programowanie funkcji zaawansowanych

Po nastawieniu funkcji podstawowych przełącznikiem DIP można nastawić, za pomocą przycisków, funkcje zaawansowane (zob. uwaga). Szczegółowe informacje - zob. strona 11.

Uwaga: Funkcje zaawansowane to: tryb obliczania przy zliczaniu podwójnym, czas działania wyjścia 1 (dla licznika z 2 progami zadziałania), pozycja punktu

dziesiętnego, wartość przeskalowania, kolor wyświetlacza, przydział wyjść i poziom blokady przycisków.

Page 11

H7CX (funkcja licznika)H7CX (funkcja licznika)

■

Programowanie wszystkich funkcji

Uwaga: Licznik H7CX jest dostarczany jako licznik 1-progowy (licznik 2-progowy w przypadku modeli H7CX-AW@/-A4W@). W przypadku korzystania z licznika

z 2 stopniami (lub z 1 stopniem) zadziałania, licznika programowanego, licznika sumującego i programowanego, licznika ilości cykli lub licznika podwójnego konfigurację należy zmieniać za pomocą procedury podanej na strona 27.

Nastawy, których nie można nastawić za pomocą przełącznika DIP, programuje się za pomocą przycisków.

Włączanie zasilania

Szczegółowe informacje dotyczące operacji wykonywanych w trybie pracy - zob. strona 16.

Uwaga: 1. Jeżeli podczas pracy nastąpi przełączenie na tryb programowania funkcji, to praca będzie kontynuowana.

2. Zmiany nastaw, dokonane w trybie programowania funkcji, są wprowadzane dopiero po przejściu do trybu

pracy. A więc wówczas, gdy nastawy są zmienione, licznik zostaje skasowany (wprowadzona jest wartość

Zob. uwaga 1.

Tryb pracyTryb programowania funkcji

min. 3 s

Zob. uwaga 2.

min. 3 s

Znaki wyświetlane na obrazie rewersyjnym są nastawami domyślnymi. W przypadku programowania tylko za pomocą przycisków przełącznik DIP nr 1 należy przełączyć na OFF (nastawa fabryczna). Jeżeli przełącznik DIP nr 1 znajduje się w pozycji ON, to nie jest wyświetlany parametr wskazywany przez .

aktualna i wyłączone wyjście) przy powrocie do trybu pracy.

Zob. uwaga 3.

Tryb wejścia

Tryb dzia łania wyjścia

Zob. uwaga 6.

Czas impulsu wyjściowego

Prędkość zliczania

Szerokość wejściowego sygnału kasowania

Pozycja punktu dziesiętnego

Wartość przeskalowania

Poszczególne nastawy należy zaprogramować za pomocą przycisków .

Przycisk tylko dla modeli 6-cyfrowych.

Zob. uwaga 4.

(W GÓRĘ)

Uwaga 5: Wyświetlane tylko w trybie działania wejścia W GÓRĘ/

Uwaga: Wyświetlany tylko w trybie wyjścia C, R, K-1, P, Q, A lub K-2.

Zob. uwaga 4.

(W DÓŁ)

Uwaga 4: Wyświetlane dla wszystkich trybów wyjścia, oprócz K-2, D, L, i H.

(F) (C) (R) (K-1) (P) (Q) (A) (K-2) (D) (L) (H)

(N)

W DÓŁ A, B lub C w modelach 6-cyfrowych (w przypadku modeli H7CX-AU@/-AW@ tylko dla H).

(0,50s) (99,99s)(0,01s)

(30Hz) (5kHz)

(W GÓRĘ/ W DÓŁ A)

(W GÓRĘ/ W DÓŁ B)

(W GÓRĘ/

W DÓŁ C)

Zob. uwaga 5.

Uwaga 6:

W trybie licznika 2-progowego:

W przypadku licznika ilości cykli:

(1ms)(20ms)

Zob. uwaga 7.

Bez punktu dziesiętnego

Jedna cyfra po punkcie dziesiętnym

Dwie cyfry po punkcie dziesiętnym

Trzy cyfry po punkcie dziesiętnym

Zob. uwaga 7.

∼

(99,999) [9,999](1,000)(0,001)

Uwaga 7: Wskazania dla modeli 4-cyfrowych są

Uwaga 3:

W trybie licznika podwójnego:

(dodawanie)

Uwaga:

Wyświetlane dla trybów

Zob. uwaga 5.

Czas impulsu wyjściowego 2

Czas impulsu wyjściowego 1

Czas impulsu wyjściowego 2

działania wyjścia innych niż K-2, D, L, i H.

Uwaga: Wyświetlany tylko w trybie wyjścia

C, R, K-1, P, Q, A lub K-2.

(wyjścia podtrzymywane)

Jeżeli czas działania wyjścia jest nastawiony na 0,00, to wyświetlany jest napis:

Uwaga 1: Wyświetlane w trybach wyjścia,

oprócz D, L i H.

Uwaga 2: Nie można nastawić HOLD przy

trybie wyjścia K-2.

Uwaga: Wyświetlany tylko w trybie wyjścia C,

R, K-1, P, Q, A lub K-2.

umieszczone w nawiasach.

Tryb obliczania przy zliczaniu podwójnym

Zob. uwaga.

(odejmowanie)

(0,50s) (99,99s)(0,01s)

(0,01s) (99,99s)

(0,50s) (99,99s)(0,01s)

hold

Tryb wejścia NPN/PNP

Kolor wyświetlacza

Przydzielanie wyjść

Poziom blokady przycisków

(wejście NPN)

(czerwony) (zielony) (czerwono-

(wejście PNP )

zielony)

(zielono-czerwony)

Uwaga: Wyświetlone tylko dla modeli z modułami zacisków (oprócz H7CX-A11@).

Uwaga: Wyświetlane tylko w przypadku modeli H7CX-AU@.

(KP-1) (KP-2) (KP-3) (KP-4) (KP-5)

Page 12

■

Objaśnienie funkcji

Tryb działania wejścia ( przełącznika DIP.

Nastawienie trybu zwiększającego (W GÓRĘ), trybu zmniejszającego (W DÓŁ) lub jednego z trybów rewersyjnych (W GÓRĘ/W DÓŁ A, W GÓRĘ/W DÓŁ B lub W GÓRĘ/W DÓŁ C) jako trybu działania wejścia. Trybów działania wejścia, oprócz trybu W GÓRĘ lub W DÓŁ, nie można nastawić przełącznikiem DIP; jeżeli potrzebne są inne tryby, należy je zaprogramować przyciskami. Szczegółowe informacje na temat trybów działania wejścia - zob. Tryby działania wyjścia i wartość aktualna, strona 15.

Tryb obliczeń przy zliczaniu podwójnym (

W przypadku korzystania z licznika podwójnego należy wybrać ADD (dodawanie) lub SUB (odejmowanie) jako metodę obliczania wartości przy zliczaniu podwójnym. Tryb SUB można wybrać tylko wtedy, gdy jako tryb wyjścia modelu 6-cyfrowego wybrano K-2, D, L lub H.

ADD: Wartość zliczania podwójnego = CP1 PV + CP2 PV SUB: Wartość zliczania podwójnego = CP1 PV − CP2 PV

Tryb działania wyjścia ( służyć przełącznik DIP.

Wybrać taką nastawę, aby wyjściem sterującym dla wartości aktualnej było wyjście. Można wybrać nastawę N, F, C, R, K-1, P, Q, A, K-2, D, L lub H. Przełącznikiem DIP można wybrać tryb wyjścia N, F, C lub K-1; pozostałe tryby można wybrać za pomocą przycisków. W poszczególnych modelach można nastawiać różne tryby działania wyjścia. Szczegółowe informacje na temat działania trybów wyjścia - zob. Nastawy trybu wejścia i wyjścia, strona 16.

Czas działania wyjścia impulsowego ( zaprogramować za pomocą przełącznika DIP.

Nastawić czas działania wyjścia impulsowego (0,01 - 99,99 s) dla wyjścia sterującego. Wyjście impulsowe może być wykorzystywane tylko w przypadku wybrania trybu wyjścia C, R, K-1, P, Q, A lub K-2. Przełącznikiem DIP można nastawić czas działania wyjścia na 0,5 s lub 0,05 s; jeżeli potrzebna jest inna nastawa, to należy zaprogramować ją przyciskami.

Czas działania wyjścia impulsowego 2 ( zaprogramować za pomocą przełącznika DIP.

W przypadku korzystania z licznika 2-progowego lub z licznika ilości cykli należy nastawić czas działania wyjścia impulsowego (0,01 - 99,99 s) dla wyjścia sterującego (OUT2). Wyjście impulsowe może być wykorzystywane tylko w przypadku wybrania trybu wyjścia C, R, K-1, P, Q, A lub K-2. Przełącznikiem DIP można nastawić czas działania wyjścia na 0,5 s lub 0,05 s; jeżeli potrzebna jest inna nastawa, to należy zaprogramować ją przyciskami.

Czas działania wyjścia impulsowego (

W przypadku korzystania z licznika 2-progowego należy nastawić czas działania wyjścia impulsowego (0,01 - 99,99 s) dla wyjścia sterującego (OUT1). Wyjście impulsowe można wykorzystywać tylko po wybraniu trybu działania wyjścia D, L lub H. Jeżeli czas działania wyjścia jest nastawiony na 0,00, to wyświetlany jest napis:

hold

HOLD, jeżeli trybem wyjścia jest K-2.

Prędkość zliczania ( przełącznika DIP.

Należy nastawić maksymalną prędkość zliczania (30 Hz/5 kHz) wspólną dla wejść CP1 i CP2. Jeżeli dla sygnałów wejściowych wykorzystywane są styki, to należy nastawić prędkość zliczania na 30 Hz. Nastawa ta jest przetwarzana w celu zlikwidowania wahań.

Szerokość sygnału wejściowego Reset ( nastawić za pomocą przełącznika DIP.

Należy nastawić szerokość sygnału wejściowego Reset (20 ms/ 1 ms) wspólną dla wejść Reset/Reset 1 i Total reset/Reset 2. Jeżeli dla sygnałów wejściowych wykorzystywane są styki, to należy nastawić szybkość zliczania na 20 ms. Dla tej nastawy następuje przetwarzanie w celu wyeliminowania drgań.

, a wyjścia są podtrzymywane. Nie można nastawić

) - można nastawić za pomocą

cntm

)

calm

) - do programowania może

outm

) - można

otim

) - można

otm2

)

otm1

) - można ją nastawić za pomocą

cnts

) - można

iflt

H7CX (funkcja licznika)H7CX (funkcja licznika)

Pozycja punktu dziesiętnego (

Wybrać pozycję punktu dziesiętnego dla wartości aktualnej, wartości aktualnej CP1/CP2, wartości zadanej (SV1, SV2), wartości sumy i wartości zadanej zliczania podwójnego.

Wartość przeskalowania (

Impulsy wchodzące do licznika są konwertowane zgodnie z podaną wartością przeskalowania. Zakres nastawy: 0,001-99,999 dla modeli 6-cyfrowych i 0,001-9,999 dla modeli 4-cyfrowych.

Przykład: Aby w przypadku systemów zasilających,

Tryb wejścia NPN/PNP (

Wybrać wejście NPN (beznapięciowe) lub wejście PNP (napięciowe). Ta sama nastawa jest wykorzystywana dla wejść zewnętrznych. Szczegóły dotyczące podłączenia wejść - zob. Podłączenie wejść na str. 32.

Kolor wyświetlacza (

Nastawić kolor dla wartości aktualnej.

red grn r-g g-r

Uwaga: W przypadku wykorzystywania funkcji licznika 2-progowego jest to stan

Przydział wyjść (

W przypadku wykorzystywania modeli H7CX-AU 2-progowych sygnał wyjściowy może być przydzielony do progu pierwszego lub drugiego. Wyjście tranzystorowe może być przydzielone do SV1, a wyjście przekaźnikowe - do SV2 lub odwrotnie - zob. tabela.

H7CX-AU/-AUD1

off on

H7CX-AUSD1

off

generujących 25 impulsów przy drodze zasilania wynoszącej 0,5 m, wyświetlić jej wartość w postaci

@@.@@

m, należy:

1. Nastawić punkt dziesiętny na 2 miejsca dziesiętne.

2. Nastawić wartość przeskalowania na 0,02 (0,5÷25).

0,5m

imod

colr

Wyjście WYŁ. (zob.

uwaga)

czerwony (stały)

zielony (stały)

czerwony zielony

zielony czerwony

wyjścia 2.

)

otst

WY 1 OUT2

tranzystorowe (12-13) przekaźnikowe (3, 4, 5)

przekaźnikowe (3, 4, 5) tranzystorowe (12-13)

OUT1 OUT2

tranzystorowe (12-13) tranzystorowe z diodą

tranzystorowe z diodą (3, 4, 5)

pscl

)

Enkoder

)

25 impulsów

Wyjście ZAŁ. (zob.

uwaga)

(3, 4, 5) tranzystorowe (12-13)

jako liczników

Page 13

H7CX (funkcja licznika)H7CX (funkcja licznika)

Poziom blokady przycisków (

kypt

)

Nastawić poziom blokady przycisków. Przy włączonym przełączniku blokady przycisków można zapobiec wprowadzeniu błędnych nastaw, wyłączając działanie niektórych

przycisków przez podanie poziomu ich blokady (KP-1 do KP-5). Przy włączonej blokadzie przycisków świeci się wskaźnik blokady przycisków. Potwierdzić stan ON/OFF przełącznika blokady przycisków po zamontowaniu H7CX do ścianki.

ZAŁ.

(zob. uwaga)

Uwaga: Nastawa fabryczna: OFF

WYŁ.

Wskaźnik blokady przycisków

Poziom Znaczenie Szczegóły

KP-1 (nastawa

Tryb zmiany

(zob. uwaga.)

nie tak tak tak

Przełączanie

wyświetlacza na

tryb pracy

Przycisk Reset Przycisk "w górę/w

dół" (przycisk

"w górę" dla modeli

6-cyfrowych)

domyślna)

KP-2 nie tak nie tak

KP-3 nie tak tak nie

KP-4 nie tak nie nie

KP-5 nienienienie

Uwaga: Tryb zmiany na tryb wyboru konfiguracji ( + min. 1 s) lub na tryb programowania funkcji ( min. 3 s ).

MODE

Page 14

H7CX (funkcja licznika)H7CX (funkcja licznika)

■

Działanie w trybie pracy

Należy nastawić wymagane cyfry za pomocą przycisków i . Przycisk tylko w przypadku modeli 6-cyfrowych.

Licznik 1-progowy

Wartość aktualna

Wartość zadana

Licznik 2-progowy

Wartość aktualna

Wartość zadana 1

Wartość aktualna

Wartość zadana 2

Licznik sumujący i programowany

Wartość aktualna

Wartość zadana

Wartość sumy

Wartość aktualna

Wyświetla wartość aktualną.

Wartość zadana (wartość zadana 1, wartość zadana 2)

Nastawianie wartości zadanej. Gdy wartość aktualna osiągnie wartość zadaną, na wyjście podawane są sygnały zgodnie z wybranym trybem wyjścia.

Wartość aktualna i wartość zadana

Tak jak licznik 1-progowy.

Wartość sumy

Wyświetla aktualną wartość sumy.

Licznik ilości cykli

Licznik podwójny

Wartość aktualna

Wartość zadana

Wartość ilości cykli

Wartość zadana

Wartość zliczania podwójnego

Wartość zadana zliczania podwójnego

Wartość aktualna CP1

Wartość aktualna CP2

Wartość aktualna i wartość zadana

Tak jak licznik 1-progowy.

Wartość ilości cykli

Wyświetla ilość zakończonych cykli przy wartości aktualnej.

Wartość zadana dla zliczania ilości cykli

Nastawić wartość zadaną ilości cykli. Gdy zliczana ilość cykli osiągnie wartość zadaną, załączy się wyjście ilości cykli (OUT1).

Wartość zliczania podwójnego

Wyświetla sumę wartości aktualnej CP1 i wartości aktualnej CP2, gdy trybem obliczania przy zliczaniu podwójnym jest tryb ADD lub wartość otrzymaną przez odjęcie wartości aktualnej CP2 od wartości aktualnej CP1, gdy licznik podwójny wykonuje obliczenia w trybie SUB.

Wartość zadana zliczania podwójnego

Nastawić wartość zadaną dla zliczania podwójnego. Gdy wartość zliczania podwójnego osiągnie wartość zadaną, podawane są sygnały wyjściowe w zależności od trybu działania wyjścia.

Wartość aktualna CP1/CP2

Pokazują aktualne wartości zliczania dla wartości aktualnych CP1 i CP2.

Page 15

■

Tryby działania wyjścia i wartość aktualna

Tryb W GÓRĘ (zwiększający) Tryb W DÓŁ (zmniejszający)

CP1: Wejście zliczania; CP2: Wejście zabronione (bramka)

CP1

CP2

Wartość aktualna

musi być większe od minimalnej szerokości sygnału. Zob. uwaga 2.

A A

Zakaz

H7CX (funkcja licznika)H7CX (funkcja licznika)

CP1: Wejście zliczania; CP2: Wejście

CP1

CP2

n−1

Wartość aktualna

musi być większe od minimalnej szerokości sygnału. Zob. uwaga 2.

n−2

A A

Zakaz

n−3

n−4

n−5

CP1: Wejście zabronione (gate); CP2: wejście zliczania

CP1

CP2

Wartość aktualna

musi być większe od minimalnej szerokości sygnału. Zob. uwaga 2.

A A

Zakaz

W GÓRĘ/W DÓŁ A

Tryb wejścia rozkazowego

CP1

CP2

Wartość aktualna

musi być większe od minimalnej szerokości sygnału. Zob.

A A

uwaga 2.

W GÓRĘ/W DÓŁ B

Tryb wejścia indywidualnego

CP1

CP2

Wartość aktualna

W GÓRĘ/W DÓŁ C

Tryb wejścia kwadraturowego

CP1

B B B B

CP2

Wartość aktualna

musi wynosić połowę minimalnej szerokości sygnału. Zob.

uwaga 2.

CP1: Wejście zabronione (bramka); CP2: Wartość aktualna

CP1

CP2

n−1

Wartość aktualna

musi być większe od minimalnej szerokości sygnału. Zob. uwaga 2.

Uwaga:1.

Jeżeli przy konfiguracji licznika wybrano licznik

A A

Zakaz

n−2

n−3

n−4

n−5

podwójny, to wejścia CP1 i CP2 będą działały w taki sam sposób jak wejście zliczania (CP1) trybu W GÓRĘ (zwiększającego).

musi być większe od minimalnej szerokości

2. a

sygnału, a

musi wynosić przynajmniej połowę

minimalnej szerokości sygnału. Jeżeli są one mniejsze, to może wystąpić błąd ±1. Minimalna szerokość sygnału:

16,7 ms (gdy maksymalna prędkość zliczania = 30 Hz) 100 µs (gdy maksymalna prędkość zliczania = 5 kHz)

Objaśnienia symboli H i L podano niżej w tablicach.

Sposoby

wejścia Symbol

Wejście

beznapięciowe

(NPN)

Wejście

napięciowe

(PNP)

zwarty 4,5-30 VDC przerwany 0-2 VDC

Page 16

H7CX (funkcja licznika)H7CX (funkcja licznika)

■

Nastawy trybu wejścia i wyjścia

W przypadku modeli 1-progowych działanie jest takie samo jak dla OUT2.

W przypadku wykorzystywania modelu 2-progowego jako licznika 1-progowego, licznika sumującego i programowanego lub licznika podwójnego należy jednocześnie włączyć i wyłączyć OUT1 i OUT2.

Tryb we jścia Działanie po

W GÓRĘ W DÓŁ W GÓRĘ/W DÓŁ A, B, C

Progra-

mowa-

trybu

wyjścia

N Wyjścia i wyświetlanie

Reset/

nie

Reset 1

999999

Wartość zadana 2

Wartość zadana 1

OUT1

OUT2

F Wartość aktualna na

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

Wyjście samopodtrzymujące

Wyjście impulsowe z OUT1

Wyjście samopodtrzymujące

Wyjście impulsowe z OUT2

Czas działania wyjścia impulsowego może być nastawiony w zakresie 0,01-99,99 s.

zakończeniu

zliczania

wartości aktualnej są podtrzymywane aż do wejścia sygnału Reset/Reset 1.

wyświetlaczu nadal zwiększa się/maleje. Wyjścia są podtrzymywane aż do pojawienia się na wejściu sygnału Reset/Reset 1.

OUT1

OUT2

C Po osiągnięciu przez

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

OUT1

OUT2

R Po upływie czasu

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

OUT1

OUT2

licznik wartości zadanej wyświetlana wartość aktualna powraca do stanu startu kasowania. Wyświetlacz wartości aktualnej nie pokazuje jej na początku zliczania.

Wyjścia powtarzają działanie impulsowe.

Samopodtrzymujące się wyjście OUT1 wyłącza się po upływie czasu działania wyjścia impulsowego OUT2. Czas działania wyjścia impulsowego OUT1 nie zależy od OUT2.

działania wyjścia impulsowego wyświetlana wartość aktualna powraca do stanu startu kasowania.

Wyjścia powtarzają działanie impulsowe.

Samopodtrzymujące się wyjście OUT1 wyłącza się po upływie czasu działania wyjścia impulsowego OUT2. Czas działania wyjścia impulsowego OUT1 nie zależy od OUT2.

Uwaga: 1. Zakres skali dla 4-cyfrowych modeli H7CX wynosi 9999.

2. Po osiągnięciu wartości 999999 wartość aktualna powraca do 0.

3. W czasie działania wejścia Reset/Reset 1 nie następuje zliczanie.

4. Jeżeli przy włączonym wyjściu impulsowym pojawia się wejście Reset/Reset 1, to wyłącza się wyjście impulsowe.

5. Jeżeli przy włączonym wyjściu nastąpi awaria zasilania, to po włączeniu zasilania wyjście załączy się ponownie. Wyjście impulsowe po powrocie

zasilania załączy się ponownie na okres trwania nastawy czasu działania wyjścia.

6. Nie należy korzystać z funkcji licznika w aplikacjach, w których zliczanie może być zakończone (ponownie) po włączeniu wyjścia impulsowego.

Page 17

H7CX (funkcja licznika)H7CX (funkcja licznika)

Progra-

mowa-

nie

trybu

wyjścia

Tryb wejścia Działanie po

W GÓRĘ W DÓŁ W GÓRĘ/W DÓŁ A, B, C

K-1 Wartość aktualna

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

OUT1

OUT2

P Wyświetlana

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

OUT1

OUT2

Q Wartość aktualna

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

OUT1

OUT2

A Wyświetlana

Reset/ Reset 1

999999

Warto ść zadana

OUT1

zakończeniu

zliczania

na wyświetlaczu nadal zwiększa się lub maleje.

Samopodtrzymuj ące się wyjście OUT1 wyłącza się po upływie czasu działania wyjścia impulsowego OUT2. Czas działania wyjścia impulsowego OUT1 nie zależy od OUT2.

wartość aktualna nie zmienia się w czasie działania wyjścia impulsowego, natomiast rzeczywiste zliczanie powraca do stanu startu kasowania.

Wyjścia powracają do stanu startu impulsu i powtarzają działanie impulsowe.

Wyjście samopodtrzymujące OUT1 wyłącza się po upływie czasu działania wyjścia impulsowego OUT2 . Czas działania wyjścia impulsowego OUT1 jest niezależny od OUT2.

zwiększa się lub maleje w czasie działania wyjścia impulsowego, ale powraca do stanu startu kasowania po upływie czasu działania wyjścia impulsowego.

Wyjścia powtarzają działanie impulsowe.

Wyjście samopodtrzymujące OUT1 wyłącza się po upływie czasu działania wyjścia impulsowego OUT2 . Czas działania wyjścia impulsowego OUT1 jest niezależny od OUT2.

wartość aktualna i samopodtrzymują ce się wyjście OUT1 są podtrzymywane do czasu wejścia Reset/Reset 1. OUT1 i OUT2 są niezależne.

OUT2

Uwaga: 1. Zakres skali dla 4-cyfrowych modeli H7CX wynosi 9999.

2. Po osiągnięciu wartości 999999 wartość aktualna powraca do 0.

3. W czasie działania wejścia Reset/Reset 1 nie następuje zliczanie.

4. Jeżeli przy włączonym wyjściu impulsowym pojawia się wejście Reset/Reset 1, to wyłącza się wyjście impulsowe .

5. Jeżeli przy włączonym wyjściu nastąpi awaria zasilania, to po włączeniu zasilania wyjście załączy się ponownie. Wyjście impulsowe po powrocie

zasilania załączy się ponownie na okres trwania nastawy czasu działania wyjścia.

6. Nie należy korzystać z funkcji licznika w aplikacjach, w których zliczanie może być zakończone (ponownie) przy włączeniu wyjścia impulsowego.

Page 18

Wyjście samopodtrzymujące

H7CX (funkcja licznika)H7CX (funkcja licznika)

Wyjście natychmiastowe

Wyjście impulsowe

Czas działania wyjścia impulsowego może być nastawiony w zakresie 0,01-99,99 s.

Progra-

mowa-

nie

trybu

wyjścia

Tryb we jścia Działanie po zakończeniu

W GÓRĘ/W DÓŁ A, B, C

K-2 Wskazanie zwiększa się lub maleje

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

−99999

OUT1

OUT2

D Wskazanie zwiększa się lub maleje

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

−99999

OUT1

OUT2

L Wskazanie zwiększa się lub maleje

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

−99999

do czasu przekroczenia wartości maksymalnej lub minimalnej. Tylko wyjście impulsowe.

do czasu przekroczenia wartości maksymalnej lub minimalnej. Wyjścia są załączone, gdy zliczanie jest jednakowe.

do czasu przekroczenia wartości maksymalnej lub minimalnej.

Wyjście OUT1 jest podtrzymywane, gdy wartość aktualna jest mniejsza lub równa wartości zadanej 1. Wyjście OUT2 jest podtrzymywane, gdy wartość aktualna jest większa lub równa wartości zadanej 2.

zliczania

OUT1

OUT2

H Wskazanie zwiększa się lub maleje

Reset/ Reset 1

999999

Warto ść zadana 2

Warto ść zadana 1

−99999

OUT1

OUT2

do czasu przekroczenia wartości maksymalnej lub minimalnej.

Wyjście OUT1 jest podtrzymywane, gdy wartość aktualna jest większa lub równa wartości zadanej 1. Wyjście OUT2 jest podtrzymywane, gdy wartość aktualna jest większa lub równa wartości zadanej 2.

Uwaga:

Tryb H jest dostępny tylko w modelach z 2 progami zadziałania.

Uwaga: 1. W czasie działania wejścia Reset/Reset 1 nie następuje zliczanie.

2. Jeżeli przy włączonym wyjściu impulsowym pojawia się wejście Reset/Reset 1, to wyłącza się wyjście impulsowe.

3. Jeżeli przy włączonym wyjściu nastąpi awaria zasilania, to po włączeniu zasilania wyjście załączy się ponownie. Wyjście impulsowe po powrocie

zasilania załączy się ponownie na okres trwania nastawy czasu działania wyjścia.

4. Nie należy korzystać z funkcji licznika w aplikacjach, w których zliczanie może być zakończone (ponownie) przy włączeniu wyjścia impulsowego.

Page 19

H7CX (funkcja licznika)H7CX (funkcja licznika)

Działanie licznika sumującego i programowanego

Licznik H7CX ma licznik sumujący, niezależny od licznika z 1 progiem zadziałania, służący do zliczania wartości sumy.

• Licznik sumujący kontynuuje zliczanie

Reset/Reset 1

Total reset/Reset 2

Wartość aktualna

999999

Wartość sumy

Uwaga: Zakres skali w 4-cyfrowych modelach H7CX wynosi 9999.

Działanie licznika ilości cykli

Licznik H7CX ma licznik ilości cykli, niezależny od programowanego licznika z 1 progiem zadziałania, służący do zliczania liczby zakończonych zliczeń.

Reset 1

Reset 2 (kasowanie licznika ilości cykli)

Wartość zadana

Wartość aktualna

Wartość zadana zliczania cykli

Wartość ilości cykli

OUT1 (wyjście ilości cykli)

OUT2

Uwaga: Wykres powyżej dotyczy trybu działania wyjścia C.

całkowitej wartości, gdy wartość aktualna jest kasowana za pomocą wejścia Reset/ Reset 1 (przycisku Reset).

•Wartość sumy jest kasowana po załączeniu wejścia Total reset/Reset 2. Po naciśnięciu przycisku Reset podczas wyświetlania wartości sumy następuje jej skasowanie. Teraz kasowana jest także wartość aktualna.

Zakres zliczania licznika sumującego

•

wynosi −99 999 - 999 999 (−999 - 9 999). Wartość sumy powraca do 0 po osiągnięciu zakresu skali.

• Licznik ilości cykli kontynuuje pracę po zakończeniu zliczania.

•Wyjście ilości cykli jest podtrzymywane do pojawienia się na wejściu sygnału kasowania licznika ilości cykli.

•Po załączeniu wejścia kasowania licznika ilości cykli następuje kasowanie ilości cykli i wyłącza się wyjście ilości cykli.

• Po naciśnięciu przycisku Reset w czasie wyświetlania ilości cykli następuje kasowanie wartości ilości cykli i wyłącza się wyjście ilości cykli. Teraz kasowana jest także wartość aktualna.

Uwaga: 1. Podczas trwania sygnału wejściowego kasowania licznika ilości cykli ich wartość jest podtrzymywana na zerze.

2. Jeżeli wartość zadana zliczania ilości cykli wynosi 0, zliczanie odbywa się nadal, ale bez sygnału wyjścia ilości cykli.

3. Wartość zliczania ilości cykli powraca do zera po osiągnięciu wartości 999 999 (9 999 dla modeli 4-cyfrowych).

4. Przy załączonym wejściu ilości cykli powróci ono do stanu załączenia po przerwie w zasilaniu.

5. Po zmianie wartości zadanej ilości cykli z wartości większej od na wartość mniejszą załącza się wyjście ilości cykli.

6. Po załączeniu się wyjścia ilości cykli stan załączenia będzie podtrzymywany nawet wówczas, gdy wartość zadana ilości cykli będzie zmieniana na

wartość większą od wartości zliczania ilości cykli.

Page 20

H7CX (funkcja licznika)H7CX (funkcja licznika)

Działanie licznika podwójnego

Korzystanie z licznika podwójnego umożliwia dodawanie lub odejmowanie wartości zliczonych z dwóch wejść i wyświetlanie wyniku. Można ustalić taką wartość zadaną, przy której załącza się wyjście, gdy będzie ona taka sama jak wynik dodawania lub odejmowania. Wyjścia OUT1 i OUT2 załączają się i wyłączają jednocześnie.

Tryb obliczania przy zliczaniu podwójnym ADD

Wartość zliczania podwójnego = CP1 PV + CP2 PV

Tryb obliczania przy zliczaniu podwójnym SUB

Wartość zliczania podwójnego = CP1 PV − CP2 PV

• Sposób działania po zakończeniu zliczania wartości licznika podwójnego zależy od trybu wyjścia.

Reset 1 (kasowanie CP1)

Reset 2 (kasowanie CP2)

Wartość zadana zliczania podwójnego

Wartość zliczania podwójnego

Wartość aktualna CP1

Wartość aktualna CP2

OUT1, 2

Uwaga:

Powyższy wykres dotyczy trybu wyjścia N.

Reset 1 (kasowanie CP1)

Reset 2 (kasowanie CP2)

Wartość zliczania podwójnego

Wartość zadana zliczania podwójnego

Wartość aktualna CP1

Wartość aktualna CP2

OUT1, 2

Uwaga:

Powyższy wykres dotyczy trybu wyjścia

•Wartość aktualna CP1 jest kasowana po załączeniu wejścia Reset 1, a wartość aktualna CP2 - po załączeniu wejścia Reset 2.

• Po naciśnięciu przycisku Reset wyświetlane wartości

zliczania podwójnego, wartość aktualna CP1 lub CP2 są kasowane, a wyjścia

- wyłączane. Jednocześnie na wejściu CP1 lub CP2 nie następuje zliczanie.

K-2. Z trybu SUB można korzystać tylko po wybraniu trybu wyjścia K-2, D, L lub H w przypadku modeli 6-cyfrowych.

Uwaga: 1. W czasie wejścia sygnału Reset 1 nie następuje zliczanie na wejściu CP1. Nie ma to wpływu na CP2. Wartość zliczania podwójnego jest obliczana

na podstawie wartości aktualnej CP1 równej 0.

2. Podczas wejścia sygnału Reset 2 nie następuje zliczanie dla CP2. Nie ma to wpływu na CP1. Wartość zliczania podwójnego jest obliczana na

podstawie wartości aktualnej CP2 wynoszącej 0.

Zakres wartości zliczania podwójnego wynosi −99 999-999 999 (−999-9 999 dla modeli 4-cyfrowych). Wartości aktualnych CP1 i CP2 są zliczane w zakresie 0-999 999 (0-9 999 dla modeli 4-cyfrowych). Gdy wartość aktualna przekroczy 999 999 (9 999 dla modeli 4-cyfrowych), zostanie wyświetlony komunikat FFFFFF (FFFF dla modeli 4-cyfrowych), informujący o przepełnieniu licznika; zliczanie zostanie zatrzymane.

■

Lista funkcji kasowania

Funkcja Licznik

1-progowy/ 2-progowy

Ekran wyświetlon y w trybie pracy

Reset/ Reset 1

Total reset/ Reset 2

Przycisk Reset

Wartość

aktualna/

wartość

zadana (1,2)

Wartość aktualna i kasowanie wyjścia.

Bez rezultatu.

Wartość aktualna i kasowanie wyjścia.

Wartość

aktualna/

wartość

zadana

Wartość aktualna i kasowanie wyjścia.

Kasowana jest tylko wartość zliczania sumy.

Wartość aktualna i kasowanie wyjścia.

Licznik sumujący i

programowany

Wartość sumy Wartość

Wartość aktualna, wartość zliczania sumy i kasowanie wyjścia.

Licznik ilości cykli Licznik podwójny

aktualna/

wartość

zadana

Wartość

zliczania cykli/

wartość zadana

ilości cykli

Wartość aktualna i kasowanie wyjścia.

Wartość zliczania ilości cykli i kasowanie wyjścia ilości cykli.

Wartość aktualna i kasowani e wyjścia.

Wartość aktualna, wartość zliczania sumy, wyjście i kasowanie

Wartość zliczania

podwójnego/

wartość zadana

zliczania

podwójnego

Kasowana jest tylko wartość aktualna CP1.

Kasowana jest tylko wartość aktualna CP2.

Wartość aktualna CP1, wartość aktualna CP2, wartość zliczania podwójnego i kasowanie wyjścia.

wyjścia ilości cykli.

Wartość aktualna

CP1/wartość

aktualna CP2

Page 21

Działanie (funkcja tachometru)

■

Przełączanie licznika na tachometr

Licznik H7CX jest fabrycznie konfigurowany jako licznik 2-progowy (lub licznik 1-progowy w przypadku modeli H7CX-AU tachometr, należy postępować w sposób przedstawiony po prawej stronie. Szczegółowe informacje zob. strona 27.

■

). Aby przełączyć licznik na

Tryb wyboru konfiguracji

Przełączyć z 2cnt na taco (tachometr) za pomocą przycisku .

Uwaga:

Programowanie funkcji podstawowych

Podstawowe funkcje można nastawić za pomocą przełącznika DIP.

Przełącznik 1 należy ustawić w pozycji ON.

2345678

ZAŁ.

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

Włączenie zasilania

Tryb pracy

Przyciskać przezmin.

MODE

Przycisk należy wcisnąć przed przyciskiem .

1 s (zob. uwaga)

MODE

WYŁ.

Uwaga:

Wszystkie przełączniki są fabrycznie ustawione w położeniu OFF (WYŁ.).

Parametr OFF ON

1Włączanie i

wyłączanie

Wyłączone Włączone

nastaw przełącznika DIP

2Prędkość

30 Hz 10 kHz

zliczania

3Tryb wyjścia

tachometru

Zob. tabela po prawej stronie.

5Uśrednianie Zob. tabela po prawej stronie. 6 7 --- --- --8Tryb wejścia

NPN PNP

NPN/PNP

Potwierdzanie nastaw przełączników za pomocą wskaźników

Stan ZAŁ./WYŁ. przełącznika DIP można ustalić za pomocą wyświetlacza na panelu przednim. Szczegółowe informacje zob. strona 27.

Uwaga: 1.

Przełącznik DIP nr 1 powinien być ustawiony w pozycji ON. Jeżeli jest ustawiony w pozycji OFF, to nastawa przełącznika DIP nie może być włączona.

Zmiany nastaw przełącznika DIP następują po włączeniu zasilania.

Przełącz-

nik 3

Przełącz-

nik 4

Tryb wyjścia tachometru

OFF OFF Zakres górny i dolny ON OFF Area OFF ON Zakres górny ON ZAŁ. Zakres dolny

Przełącz-

nik 5

Przełącz-

nik 6

Uśrednianie

OFF OFF OFF (bez uśredniania) ON OFF 2 razy OFF ON 4 razy ON ON 8 razy

Programowanie funkcji zaawansowanych

Po nastawieniu funkcji podstawowych przełącznikiem DIP można za pomocą przycisków zaprogramować funkcje zaawansowane (zob. uwaga). Szczegółowe informacje zob. strona 22.

Uwaga:

Funkcje zaawansowane to: pozycja punktu dziesiętnego, wartość przeskalowania, czas automatycznego zerowania, czas uruchamiania, kolor wyświetlacza, przydział wyjść i poziom blokady przycisków.

Page 22

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

■

Programowanie funkcji zaawansowanych

Uwaga:

Aby skorzystać z tachometru, należy przełączyć licznik na konfigurację tachometru według procedury zamieszczonej na strona 27.

Nastawy, których nie można nastawić za pomocą przełącznika DIP, programuje się za pomocą przycisków.

(zob. uwaga 1)

Tryb pracy

Włączenie

min. 3 s

(zob. uwaga 2)

min. 3 s

Tryb wyjścia tachometru

Prędkość zliczania

Pozycja punktu dziesiętnego

Wartość przeskalowania

Uwaga: 1. Jeżeli podczas pracy nastąpi przełączenie na tryb programowania funkcji, to praca

Szczegółowe informacje dotyczące operacji wykonywanych w trybie pracy zob. strona 25.

Znaki wyświetlane na obrazie rewersyjnym są wartościami początkowymi. W przypadku programowania tylko za pomocą przycisków przełącznik DIP nr 1 należy przełączyć na OFF

(nastawa fabryczna). Jeżeli przełącznik DIP nr 1 znajduje się w pozycji ON, to nie będzie wyświetlany parametr wskazywany przez .

Poszczególne nastawy należy programować za pomocą przycisków .

(HI-LO)

(AREA)

(30Hz) (10kHz)

(bez punktu dziesiętnego)

∼

(HI-HI)

(jedna cyfra po punkcie dziesiętnym)

∼

będzie kontynuowana.

2. Zmiany nastaw dokonane w trybie programowania funkcji następują dopiero po

przejściu do trybu pracy. A więc wówczas, gdy nastawy są zmienione, licznik jest kasowany (wprowadzone są wartości mierzone i wyłączone jest wyjście) po powrocie do trybu pracy.

(LO-LO)

(99,999)(1,000)(0,001)

(dwie cyfry po punkcie dziesiętnym)

(trzy cyfry po punkcie dziesiętnym)

Tryb programowania funkcji

Uśrednianie

Czas automatycznego zerowania

Czas uruchamiania

Tryb wejścia NPN/PNP

Kolor wyświetlacza

Przydział wyjść

Poziom blokady przycisków

(bez uśredniania)

(średnia z 2 pomiarów)

∼

(wejście NPN)

(czerwony)

Uwaga: Wyświetlane tylko w przypadku modeli H7CX-AU@.

(wejście PNP )

(zielony) (czerwono-

(KP-1) (KP-2) (KP-3) (KP-4) (KP-5)

(średnia z 4 pomiarów)

(99,9s)(0,1s)

(99,9s)(0,0s)

zielony)

(średnia z 8 pomiarów)

(zielono-czerwony)

Page 23

■

Objaśnienie funkcji

Tryb wyjścia tachometru ( wykorzystać przełącznik DIP

Służy do nastawiania sposobu wyjścia za pomocą wartości zadanej na OUT1/OUT2. Można nastawiać górny i dolny limit HILO, obszar AREA, górny limit HI-HI i dolny limit LO-LO. Szczegółowe informacje na temat działania trybów wyjścia zob. Nastawy trybu wyjścia, strona 26.

Prędkość zliczania ( przełącznika DIP

Służy do nastawiania maksymalnej prędkości zliczania (30 Hz/ 10 kHz) dla wejścia CP1. Jeżeli sygnały wejściowe przechodzą poprzez styki, to należy nastawić prędkość zliczania na 30 Hz. Nastawa ta służy do wyeliminowania wahań.

Pozycja punktu dziesiętnego (

Służy do ustalenia pozycji punktu dziesiętnego w wartości pomiaru oraz w wartościach zadanych OUT1 i OUT2.

Wartość przeskalowania (

Można wyświetlać prędkość obrotową albo prędkość urządzenia lub maszyny, do której zamontowany został H7CX, przez przekształcanie impulsów wejściowych na wymagane jednostki. Jeżeli nie korzysta się z funkcji przeskalowania, to wyświetlana jest częstotliwość wejściowa (Hz).

Zależność między wartością wyświetlaną a wejściem wynika z podanego niżej równania. Wartość przeskalowania należy ustawić w zależności od jednostki, która ma zostać wyświetlona.

Wyświetlona wartość = f × a f: Częstotliwość impulsu wejściowego (liczba impulsów w

ciągu 1 sekundy)

a: Wartość przeskalowania

1. Wyświetlana prędkość obrotowa

Wyświetlacz Wartość przeskalowania (a)

obr/min 1/N × 60 obr/s 1/N

N: liczba impulsów na obrót Przykład: W czasie jednego obrotu maszyny generowanych jest

5 impulsów. Aby wyświetlić prędkość obrotową maszyny w postaci

1. Nastawić punkt dziesiętny na 1 miejsce dziesiętne.

2. Na podstawie wzoru należy nastawić wartość przeskalowania na 1/N × 60 = 60/5 = 12.

2. Wyświetlana prędkość

Wyświetlacz Wartość przeskalowania (a)

m/min πd × 1/N × 60 m/s πd × 1/N

N: liczba impulsów generowanych na 1 obrót d: średnica obracającego się elementu (m) πd: obwód (m)

cnts

) - do programowania można

totm

) - można ją nastawić za pomocą

)

pscl

@@.@

obr/min, należy:

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

Czas automatycznego zerowania (

H7CX można zaprogramować w taki sposób, że przy braku przez pewien czas impulsu na wyświetlaczu wyświetlana jest wymuszona wartość 0. Ten czas jest nazywany czasem automatycznego zerowania. Czas automatycznego zerowania należy nastawiać na czas nieco dłuższy od przewidywanego czasu między impulsami wejściowymi w zakresie 0,1-99,9 s. Nie można wykonywać dokładnych pomiarów przy czasie automatycznego zerowania krótszym od okresu impulsów wejściowych. Nastawienie zbyt długiego czasu może spowodować opóźnienie włączenia się alarmu po wykonaniu obrotów.

Czas uruchamiania (

Aby zapobiec pojawieniu się niepożądanych sygnałów wyjściowych, wynikających z niestabilności wejścia bezpośrednio po włączeniu zasilania, uniemożliwia się wykonywanie pomiarów w zaprogramowanym czasie (0,0-99,9 s) - czasie uruchamiania. Można go wykorzystać także do zatrzymania pomiarów i wyłączenia wyjścia do czasu uzyskania przez wirujący element normalnej prędkości obrotowej w przypadku jednoczesnego włączenia zasilacza H7CX i wirującego elementu.

Wyświetlacz

Wartość porównawcza (dolny limit)

Zasilanie

Wyjście (dolny limit)

Tryb wejścia NPN/PNP (

Wybrać wejście NPN (beznapięciowe) lub wejście PNP (napięciowe). Ta sama nastawa jest wykorzystywana dla wejść zewnętrznych. Szczegółowe informacje na temat podłączeń wejściowych zob. Podłączenia wejść, strona 32.

Kolor wyświetlacza (

Nastawić kolor dla wartości mierzonej.

Nastawa Wyjście sterujące WYŁ.Wyjście sterujące ZAŁ.

red grn r-g

(zob. uwaga 1)

g-r

(zob. uwaga 2)

czerwony (stały)

zielony (stały)

Wartość mierzona jest wyświetlana w kolorze czerwonym, gdy oba wyjścia sterujące 1 i 2 są wyłączone.

Wartość mierzona jest wyświetlana w kolorze zielonym, gdy oba wyjścia sterujące 1 i 2 są wyłączone.

stmr

imod

colr

)

Czas uruchamiania

)

aut=

Czas

Wartość mierzona jest wyświetlana w kolorze zielonym, gdy włączone jest wyjście sterujące 1 lub wyjście sterujące 2.

Wartość mierzona jest wyświetlana w kolorze czerwonym, gdy włączone jest wyjście sterujące 1 lub wyjście sterujące 2.

d: średnica

obracającego się elementu

Uśrednianie ( DIP

Migotaniu wyświetlacza i drganiom na wyjściu zapobiega się za pomocą funkcji uśredniania. Można nastawić jeden z czterech poziomów uśredniania: bez uśredniania, 2 razy (średnia z 2 wartości pomiarowych), 4 razy lub 8 razy. Cykl pomiarowy będzie równy cyklowi próbkowania (200 ms) pomnożonemu przez nastawę uśredniania (tzn. liczbę krotności). Uśrednianie umożliwia stabilne wyświetlanie zmieniających się sygnałów wejściowych. Dla określonej aplikacji należy nastawić optymalną liczbę krotności.

) - można zaprogramować je przełącznikiem

aug

Uwaga: 1.

Jeżeli tryb wyjścia tachometru jest nastawiony na AREA; jednak wartość mierzona jest wyświetlana w kolorze czerwonym, gdy wyjście sterujące 1 jest wyłączone, lub w kolorze zielonym, gdy wyjście sterujące 1 jest załączone.

Jeżeli tryb wyjścia tachometru jest nastawiony na AREA; jednak wartość mierzona jest wyświetlana w kolorze zielonym, gdy wyjście sterujące 1 jest wyłączone, lub w kolorze czerwonym, gdy wyjście sterujące 1 jest załączone.

Page 24

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

Przydział wyjść (

W przypadku korzystania z modeli H7CX-AU 2-progowych każdy sygnał wyjściowy może być przydzielony do progu pierwszego lub do progu drugiego. Wyjście tranzystorowe może być przydzielone do SV1, a wyjście przekaźnikowe - do SV2 lub odwrotnie - zob. tabela.

H7CX-AU/-AUD1

off on

H7CX-AUSD1

off

Poziom blokady przycisków (

Nastawić poziom blokady przycisków. Przy włączonym przełączniku blokady przycisków można zapobiec wprowadzeniu błędnych nastaw, wyłączając działanie niektórych

przycisków przez podanie poziomu ich blokady (KP-1 do KP-5). Przy włączonej blokadzie przycisków świeci się wskaźnik blokady przycisków. Po zamontowaniu H7CX do ścianki należy potwierdzić stan ON/OFF przełącznika blokady przycisków.

(zob. uwaga)

tranzystorowe (12-13) przekaźnikowe (3, 4, 5)

przekaźnikowe (3, 4, 5) tranzystorowe (12-13)

tranzystorowe (12-13) tranzystorowe z diodą

tranzystorowe z diodą (3, 4, 5)

WYŁ.

)

otst

OUT1 OUT2

(3, 4, 5) tranzystorowe (12-13)

)

kypt

ZAŁ.

jako z liczników

Uwaga: Nastawa fabryczna: OFF

Wskaźnik blokady przycisków

Poziom Znaczenie Szczegóły

Tryb zmiany

(zob. uwaga.)

KP-1 (nastawa domyślna)

KP-2 nie tak nie tak

KP-3 nie tak tak nie

KP-4 nie tak nie nie

KP-5 nie nie nie nie

nie tak tak tak

Przełączanie

wyświetlacza

podczas pracy.

Przycisk Reset Przycisk "w górę/

wdół" (przycisk

"w górę" dla modeli

6-cyfrowych)

Uwaga:

Tryb zmiany na tryb wyboru konfiguracji ( + min. 1 s) lub na tryb programowania funkcji ( min. 3 s ).

MODE

Page 25

■

Działanie w trybie pracy

Nastawianie wszystkich cyfr za pomocą przycisku .

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

Wartość mierzona

Wartość zadana OUT1

Wartość mierzona

Wartość zadana OUT2

Wartość pomiaru

Wyświetla aktualnie mierzoną wartość.

Wartość zadana OUT1/OUT2

Należy nastawić wartości zadane OUT1 i OUT2. Wartość mierzona jest porównywana z wartością zadaną OUT1 i z wartością zadaną OUT2, a sygnał wyjściowy - przekazywany w zależności od wybranego trybu wyjścia.

Page 26

■

Nastawy trybu wyjścia

H7CX (funkcja tachometru)H7CX (funkcja tachometru)

Progra-

mowa-

nie

trybu

wyjścia

Limity

górny i

dolny

(HI-LO)

Obszar

(AREA)

Wartość zadana górnego limitu OUT2

Wartość mierzona

Wartość zadana dolnego limitu OUT1

WY1

WY2

Warunek załączenia dla OUT1: wartość mierzona ≤ wartość zadana OUT1 Warunek załączenia dla OUT2: wartość mierzona ≥ wartość zadana OUT2

Wartość zadana OUT2

Wartość mierzona

Wartość zadana OUT1

WY1

WY2

Warunek: Wartość zadana OUT1 ≤ wartość zadana OUT2 Wartość zadana OUT1 > wartość zadana OUT2

Warunek

załączenia

dla OUT1:

Warunek

załączenia

dla OUT2

Wartość zadana OUT1 ≤ wartość mierzona ≤ wartość zadana OUT2

wartość mierzona < wartość zadana OUT1 lub wartość mierzona > wartość zadana OUT2

Wartość zadana OUT2 ≤ wartość mierzona ≤ wartość zadana OUT1

wartość mierzona < wartość zadana OUT2 lub wartość mierzona > wartość zadana OUT1

Limit

górny

(HI-HI)

Limit

dolny

(LO-LO)

Wartość zadana górnego limitu OUT2

Wartość mierzona

Wartość zadana górnego limitu OUT1

WY1

Warunek załączenia dla OUT1: wartość mierzona ≥ wartość zadana OUT1

WY2

Warunek załączenia dla OUT2: wartość mierzona ≥ wartość zadana OUT2

Wartość zadana dolnego limitu OUT2

Wartość mierzona

Wartość zadana dolnego limitu OUT1

WY1

Warunek załączenia dla OUT1: wartość mierzona ≤ wartość zadana OUT1

WY2

Warunek załączenia dla OUT2: wartość mierzona ≤ wartość zadana OUT2

Page 27

H7CXH7CX

Praca w trybie wyboru konfiguracji

W trybie wyboru konfiguracji należy wybrać określoną konfigurację H7CX (np. licznik 1-progowy, licznik 2-progowy, licznik sumujący i programowany, licznik ilości cykli, licznik podwójny lub tachometr). H7CX ma funkcję monitorowania przełącznika DIP, umożliwiającą potwierdzanie na wyświetlaczu przednim poszczególnych nastaw przełącznika DIP.

Zliczanie zatrzymane

Zliczanie możliwe

Włączenie zasilania

Tryb pracy

(zob. uwaga 2)

min. 1 s

Tryb wyboru konfiguracji

(zob. uwaga 1)

Wybór konfiguracji

Monitorowanie przełącznika DIP

Aby zmienić aktualny tryb na tryb wyboru konfiguracji, należy naciskać przycisk przez min. 1 s, przy wciśniętym przycisku . Tryb nie

zmieni się, jeżeli najpierw zostanie wciśnięty przycisk .

MODE

Wybrać konfigurację za pomocą przycisków . Przycisk tylko w modelach 6-cyfrowych. H7CX jest fabrycznie skonfigurowany jako licznik 1-progowy (konfiguracja licznika 2-progowego w przypadku modeli H7CX-AW

(licznik 1-progowy)

(licznik 2-progowy)

(licznik sumujący i programowany)

(licznik ilości cykli)

/-A4W@).

(licznik podwójny)

(tachometr)

W różnych modelach można wybierać różne konfiguracje.

Stan przełączników DIP (1-8) można potwierdzić za pomocą przycisków .

Uwaga:

Wyświetlenie stanu przełącznika jest możliwe tylko wtedy, gdy przełącznik DIP nr 1 (nastawy przełącznika DIP) jest nastawiony na ON (tzn. włączony).

Przykład

2345678

ZAŁ.

WYŁ.

Uwaga: 1.

Przełącznik DIP nr 8 jest załączony.

Przełącznik DIP nr 7 jest wyłączony.

Przełącznik DIP nr 6 jest załączony.

Przełącznik DIP nr 5 jest wyłączony.

Przełącznik DIP nr 4 jest załączony.

Przełącznik DIP nr 3 jest wyłączony.

Przełącznik DIP nr 2 jest załączony.

Przełącznik DIP nr 1 jest załączony.

Przy zmianie dotychczasowego trybu na tryb wyboru konfiguracji kasowana jest wartość aktualna, wyłączane są wyjścia i zatrzymywane jest zliczanie (pomiar).

Zmiana nastawy, wprowadzona w trybie wyboru konfiguracji, zaczyna działać po przejściu do trybu pracy. Po zmianie konfiguracji wprowadzane są wartość zadana (lub wartość zadana 1 i wartość zadana 2), wartość zadana OUT1 lub OUT2.

Page 28

Wymiary (mm)

Uwaga:

Jeżeli nie podano inaczej, to wszystkie wymiary podano w mm.

■

Licznik (bez adaptera do montażu w pulpicie)

Modele z zaciskami śrubowymi z zasilaniem urządzeń zewnętrznych

•

H7CX-A

•

H7CX-AS

•

H7CX-A4

•

H7CX-A4S

•

H7CX-AW

•

H7CX-AWS

•

H7CX-A4W

•

H7CX-AWD1

•

H7CX-AWSD1

•

H7CX-AU

•

H7CX-AUD1

•

H7CX-AUSD1

H7CXH7CX

(montaż w pulpicie)

48×48

Uwaga:

100

44,8×44,8

Zacisk śrubowy M3,5 (efektywna długość: 6 mm)

Modele z zaciskami śrubowymi bez zasilania urządzeń zewnętrznych

•

H7CX-AD

•

H7CX-ASD

•

H7CX-A4D

•

H7CX-A4SD

Modele do montażu w gnieździe 11-pinowym

•

H7CX-A11

•

H7CX-A11S

•

H7CX-A11D1

•

H7CX-A11SD1

•

H7CX-AWSD

•

H7CX-A4WSD

•

H7CX-A114

•

H7CX-A114S

•

H7CX-A114D1

48×48

×48

Uwaga:

44,8×44,8

Zacisk śrubowy M3,5 (efektywna długość: 6 mm)

(montaż w pulpicie/montaż powierzchniowy)

72,5

14,4

(montaż w pulpicie)

44,8×44,8

Page 29

■

Wymiary z adapterem do montażu w pulpicie

Modele z zaciskami śrubowymi z zasilaniem urządzeń zewnętrznych

•

H7CX-A

•

H7CX-AS

•

H7CX-A4

•

H7CX-A4S

(dostarczane z adapterem i uszczelką)

•

H7CX-AW

•

H7CX-AWS

•

H7CX-A4W

•

H7CX-AWD1

•

H7CX-AWSD1

•

H7CX-AU

•

H7CX-AUD1

•

H7CX-AUSD1

Y92S-29 (dostarczana) Uszczelka

Panel

Y92F-30 (dostarczany) Adapter do montażu w pulpicie

Wycięcia w ściance

Wycięcia w ściance przedstawiono poniżej. (zgodnie z DIN43700).

+0,6

−0

+0,6

−0

min. 60

min. 15

H7CXH7CX

min. 60

48 98,57,5

(51)

Modele z zaciskami śrubowymi bez zasilania urządzeń zewnętrznych

(dostarczane z adapterem i uszczelką)

•

H7CX-AD

•

H7CX-ASD

•

H7CX-A4D

•

H7CX-A4SD

•

H7CX-AWSD

•

H7CX-A4WSD

Y92S-29 (dostarczana) Uszczelka

(51)

Panel

Y92F-30 (dostarczany) Adapter do montażu w pulpicie

7,5

62,5

Gniazdo11-pinowe

(adapter i uszczelka zamawiane osobno)

•

H7CX-A11

•

H7CX-A11S

•

H7CX-A11D1

•

H7CX-A11SD1

•

H7CX-A114

•

H7CX-A114S

•

H7CX-A114D1

Y92S-29 (zamawiana osobno) Uszczelka

Panel

Y92F-30 (zamawiany osobno) Adapter do montażu w pulpicie

Uwaga 1. Grubość ścianki powinna

wynosić 1-5 mm.

2. Aby ułatwić pracę, zaleca się zamontować adaptery w taki sposób, aby szczelina między bokami z hakami wynosiła przynajmniej 15 mm (odstęp między wycięciami w ściance powinien wynieść przynajmniej 60 mm).

3. Można zamontować liczniki obok siebie, ale tylko w kierunku bez haków. Jeżeli liczniki są zamontowane obok siebie, nie m ożna zapewnić wodoszczelności.

Montaż n-krotny obok siebie

A = (48n − 2,5)

+1 0

Z pokrywą Y92A-48F1.

A = {48n−2,5 + (n−1) x 4}

Z pokrywą Y92A-48. A = (51n−5,5)

■

Wymiary z gniazdem przednim

H7CX

112

Uwaga:

-A11

P2CF-11

Te wymiary zmieniają się w zależności od szyny DIN (wartość referencyjna).

109,7

(51)

7,5

98,7

P3GA-11 (zamawiane osobno) Gniazdo tylne

Page 30

Montaż

■

Rozmieszczenie zacisków

Przed eksploatacją sprawdzić, czy zasilacz spełnia wymagania podane w "Danych technicznych".

H7CXH7CX

H7CX-A/-A4 1-progowy; wyjście przekaźnikowe

CP2

CP1

Reset

0 V

(−)

Czujnik itd.

(+)

Zasilanie urządzeń zewnętrznych

678910

12 VDC

11 12 13

12345

Niewykorzystane

H7CX-AS/-A4S 1 próg, wyjście tranzystorowe

CP2

CP1

Reset

0 V

(−)

Czujnik itd.

(+)

Zasilanie urządzeń zewnętrznych

678910

12 VDC

11 12 13

12345

Niewykorzystane

Total reset

H7CX-AD/-A4D 1-progowy; wyjście przekaźnikowe

0 V

678910

Niewykorzystane

11 12 13

12345

Reset

Niewykorzystane

(+)(−)

Niewykorzystane

Total reset

CP2

CP1

Uwaga: Zaciski 1 i 6 są połączone wewnętrznie.

H7CX-ASD/-A4SD 1 próg, wyjście tranzystorowe

CP2

CP1

Reset

0 V

678910

Niewykorzystane

11 12 13

12345

(+)(−)

Uwaga: Zaciski 1 i 6 są połączone wewnętrznie.

Niewykorzystane

Total reset

H7CX-A11/-A114/-A11D1/-A114D1 1 próg, wyjście przekaźnikowe

Reset

CP1

CP2

0 V

(−)

Total reset

(−)

Czujnik itd.

Uwaga:

12 VDC

(+)

Zasilanie urządzeń zewnętrznych

Niewykorzystanych zacisków nie należy podłączać jako zaciski przekaźnikowe.

Obwód wewnętrzny

(+)

H7CX-A11S/-A114S/-A11SD1 1 próg, wyjście tranzystorowe

Reset

CP1

Total reset

(−)

Czujnik itd.

(+)

Zasilanie urządzeń zewnętrznych

CP2

0 V

12 VDC

(+)

(−)

Obwód wewnętrzny

Page 31

H7CXH7CX

H7CX-AW/-A4W/-AWD1 2 progi, wyjście przekaźnikowe

CP2

CP1

Reset 2

WY2

(−)

Czujnik itd.

(+)

12 VDC

Zasilanie urządzeń zewnętrznych

Reset 1

0 V

678910

11 12 13

12345

(−)

(+)

H7CX-AWSD/-A4WSD 2 progi, wyjście tranzystorowe

CP2

CP1

Reset 1

0 V

678910

Niewykorzystane

11 12 13

12345

(+)(−)

Uwaga: 1. Zaciski 1 i 6 są połączone wewnętrznie.

2. Niewykorzystanych zacisków nie należy podłączać jako

zaciski przekaźnikowe.

Reset 2

WY1

WY2

WY1

H7CX-AWS/-A4W/-AWSD1 2 progi, wyjście tranzystorowe

CP2

CP1

Reset 2

WY2

(−)

Czujnik itd.

(+)

12 VDC

Zasilanie urządzeń zewnętrznych

Reset 1

0 V

678910

11 12 13

12345

(+)(−)

H7CX-AUSD1 2 progi, wyjście tranzystorowe

CP2

CP1

Reset 1

0 V

(−)

Czujnik itd.

(+)

Zasilanie urządzeń zewnętrznych

Uwaga: W trybie wyboru funkcji każde wyjście może być

678910

12 VDC

11 12 13

12345

(+)(−)

przydzielone do progu 1. lub 2.

Reset 2

WY1 lub 2

WY1

WY1 lub 2

H7CX-AU/-AUD1 1 próg, wyjście przekaźnikowe; 1 próg, wyjście tranzystorowe

CP2

CP1

Reset 1

0 V

(−)

Czujnik itd.

(+)

Zasilanie urządzeń zewnętrznych

Uwaga: Wszystkie wyjścia mogą być przydzielone do progu 1.

678910

12 VDC

11 12 13

12345

(+)(−)

lub 2. przez zmianę nastawy w trybie wyboru funkcji.

Reset 2

WY1 lub 2

Page 32

■

Obwody wejściowe

Wejścia CP1, CP2, Reset/Reset 1 i Total reset/Reset 2

+14 V

1 kΩ

Uwaga:

Obwód przedstawiony powyżej dotyczy wejścia beznapięciowego (wejścia NPN).

■

Podłączenia wejść

Obwód wewnętrzny

Wejścia H7CX są wejściami beznapięciowymi (zwartymi lub rozwartymi) lub wejściami napięciowymi.

Wejście beznapięciowe (wejście NPN)

H7CXH7CX

Otwarty kolektor

PLC lub czujnik

Wejście CP2

Wejście

H7CX-A@ H7CX-A11@

Działa po załączeniu się tranzystora.

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6 4

Wyjście napięciowe

Czujnik

Wejście CP1

Wejście Total reset/

Reset 2

H7CX-A@ H7CX-A11@

Działa po załączeniu się tranzystora.

Wejście

Wejście CP2

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6104

Poziomy sygnałów wejść beznapięciowych

Wejście bezstykowe

Poziom zwarcia Tranzystor ZAŁ.

Napięcie szczątkowe: maks. 3 V Impedancja przy załączaniu: maks. 1 kΩ (prąd upływu ma wartość 5-20 mA, gdy impedancja wynosi 0 Ω).

Poziom otwarcia Tranzystor wyłączony

Impedancja przy wyłączeniu: min. 100 kΩ

Wejście stykowe Zastosować styki, które mogą przełączać

5 mA przy 10 V Dopuszczalne napięcie: maks. 30 VDC

Wejście stykowe

Wejście CP1

Wejście Total reset/

Reset 2

H7CX-A@ H7CX-A11@

Wejście

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6104

Działa po załączeniu styków.

Wejście CP2

Wejście CP1

Wejście Total reset/

Reset 2

Czujnik dwuprzewodowy

Wejście

H7CX-A@

H7CX-A11@

Działa po załączeniu się tranzystora.

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6104

Wejście CP2

Wejście CP1

Wejście Total reset/

Reset 2

Page 33

Czujnik dwuprzewodowy

Prąd upływu: maks. 1,5 mA Przełączanie: min. 5 mA Napięcie szczątkowe: maks. 3 VDC Napięcie robocze: 10 VDC

Wejścia napięciowe (PNP)

Wejście bezstykowe (tranzystor NPN)

Czujnik

Wejście bezstykowe (tranzystor PNP)

Czujnik

H7CXH7CX

Wejście stykowe

Wejście CP2

Wejście

H7CX-A@ H7CX-A11@

Działa po wyłączeniu się tranzystora.

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6104

Wejście CP1

Wejście Total reset/

Reset 2

H7CX-A@

H7CX-A11@

Działa po załączeniu się tranzystora.

Wejście CP2

Wejście

6 7 8 9

3 7 5 6104

Wejście CP1

Wejście Reset/Reset 1

Wejście Total reset/

Poziomy sygnałów wejść napięciowych

Poziom wysoki (wejście ZAŁ.): 4,5-30 VDC Poziom niski (wejście WYŁ.): 0-2 VDC Dopuszczalne napięcie: maks. 30 VDC Rezystancja wejścia: ok. 4,7 kΩ

Akcesoria (zamawiane osobno)

Uwaga:

Jeżeli nie podano inaczej, to wszystkie wymiary są w mm.

Montaż do szyny / gniazdo przednie P2CF-11

Jedenaście wkrętów M3,5 x 7,5 z podkładkami

maks. 70

50 max.

P2CF-11-E (zaciski zabezpieczone przed dotykiem)

Zgodnie z VDE0106/P100

Jedenaście wkrętów M3,5 x 7,5 z podkładkami

7,8

Dwa otwory o średnicy 4,5

7,8

4,5

35,4

maks. 31,2

Reset 2

H7CX-A@ H7CX-A11@

Działa po załączeniu styków.

Rozmieszczenie zacisków/ połączenia wewnętrzne (widok od góry)

4,5

Wejście CP2

Wejście

Wejście Reset/Reset 1

6 7 8 9

3 7 5 6104

Wejście CP1

Wejście Total reset/

Reset 2

Otwory do montażu w podstawce

Dwa o średn. 4,5 lub dwa M4

40±0,2

Uwaga: Możliwy montaż na szynie.

maks. 70

40±0,2

maks. 50

Dwa otwory o średnicy 4,5

1,2

35,4

maks. 31,2

Page 34

Gniazdo tylne

P3GA-11

średn. 27

H7CXH7CX

Rozmieszczenie zacisków/ połączenia wewnętrzne (widok od dołu)

Uwaga:

Ochronę przed dotknięciem można zagwarantować przez zastosowanie wraz z osłoną Y92A-48G.

4,5

16,3

25,6

6,2

Pokrywa chroniąca przed dotykiem

Zgodna z VDE0106/P100

Y92A-48G

(wyposażenie dodatkowe gniazda P3GA-11)

Pokrywa sztywna

Y92A-48

Pokrywa elastyczna

Y92A-48F1

Dwanaście otworów o średnicy 6,4

47,7 x 47,7

16,5

47,4

Uwaga: 1.

W zależności od środowiska pracy osłona miękka

może się popsuć, skurczyć lub stwardnieć. Dlatego zaleca się okresową wymianę osłony miękkiej.

Powierzchnia panelu H7CX jest wodoszczelna

(zgodnie z IP66) - nawet wówczas, gdy krople wody przedostaną się przez szczeliny między przyciskami, nie następuje uszkodzenie obwodów wewnętrznych. Ponieważ ręce pracownika obsługi mogą być zabrudzone olejem, należy założyć osłonę miękką. Osłona miękka zabezpiecza licznik przed olejem, zgodnie z IP54F. Jednak H7CX nie należy montować w miejscach, w których istnieje niebezpieczeństwo bezpośredniego zetknięcia się z olejem.

24,6

48 x 48

27,6

Adapter do montażu w pulpicie

(dostarczany z modelami z zaciskami śrubowymi)

Y92F-30

Uszczelka wodoszczelna

(dostarczana z modelami z zaciskami ś

Y92S-29

Page 35

Szyna montażowa PFP-100N, PFP-50N

H7CXH7CX

PFP-100N2

4,5

15 25 25

1,000 (500) (zob. uwaga)

7,3±0,15

35±0,3

27±0,15

Uwaga: Wartości zamieszczone w nawiasach dotyczą PFP-50N.

Zacisk końcowy PFP-M

6,2

1,8

11,5

Wkręt z łbem

płaskim M4 x 8

1,8

1,3 4,8

35,5 35,3

4,5

15 25 25

Przegroda PFP-S

10 10

25 25

1,000

34,8

29,2

1,5

35±0,3

44,3

16,5

Page 36

Środki ostrożności

!Uwaga

Nie eksploatować urządzenia w miejscach występowania gazów palnych lub wybuchowych. Grozi to wybuchem.

Okres eksploatacji przekaźników wyjściowych zależy od ilości przełączeń i warunków przełączania. W zależności od rzeczywistych warunków eksploatacji zastosować urządzenie o odpowiednim obciążeniu znamionowym, przed upływem okresu użytkowania. Eksploatacja licznika po okresie jego użytkowania może spowodować sklejenie się lub spalenie się styków.

Nie rozbierać, nie naprawiać i nie modyfikować urządzenia. Istnieje niebezpieczeństwo porażenia prądem, pożaru lub wadliwego działania.

Nie wolno dopuścić do tego, aby metalowe elementy lub przewody przedostały się do urządzenia. Istnieje niebezpieczeństwo porażenia prądem, pożaru lub wadliwego działania.

■

Zasilanie urządzeń zewnętrznych

Obciążalność wbudowanego zasilacza wynosi 100 mA przy 12 V. Przy zasilaniu 24 VAC/12-24 VDC należy ograniczyć obciążenie zasilacza urządzeń zewnętrznych do wartości podanych na rysunku (tylko przy zasilaniu prądem stałym).

(tylko napięcie zasilania)

100

Prąd obciążenia (A)

10,8

■

Zasilanie licznika

Podczas włączania i wyłączania zasilania otrzymanie sygnału wejściowego jest możliwe, niestabilne lub niemożliwe - zob. rysunek.

Zasilanie

Wejście

ZAŁ. WYŁ.

200 ms 5 ms

Niemożliwe

0-90 ms

Możliwe

Niestabilne

Do włączania i wyłączania zasilania należy używać przekaźnika o prądzie znamionowym min. 10 A, zapobiegającego zniszczeniu styków przez powstający wówczas prąd rozruchowy.

Napięcie zasilające należy podawać przez przekaźnik lub przełącznik w taki sposób, aby natychmiast osiągnęło ustaloną wartość; w przeciwnym razie może wystąpić błąd licznika.

Należy stosować zasilacze o odpowiednio dużej mocy; w przeciwnym razie licznik może nie rozpocząć pracy natychmiast po włączeniu z powodu przepływającego prądu rozruchowego (wartość referencyjna: ok. 10 A, 1,5 ms przy 26,4 VAC).

Należy upewnić się, czy wahania napięcia zasilającego mieszczą się w dopuszczalnym zakresie.

Należy upewnić się, czy stosowane napięcie mieści się w podanym zakresie; w przeciwnym razie wewnętrzne elementy licznika mogą zostać uszkodzone.

Napięcie zasilania (VDC)

0-1 s

Niemożliwe

Niestabilne

H7CXH7CX

■

Wyjście tranzystorowe

Wyjście licznika H7CX jest odizolowane od obwodów wewnętrznych za pomocą transoptora; dlatego wyjście tranzystorowe może być wykorzystywane jako wyjście NPN lub PNP.

Wyjście NPN

Obciążenie

Zasilanie obciążenia

Wyjście PNP

Obciążenie

Zasilanie obciążenia

Dioda podłączona do kolektora wyjścia tranzystorowego jest wykorzystywana do tłumienia napięcia, które jest generowane po podłączeniu obciążenia indukcyjnego do licznika H7CX.

Licznik

Obciążenie indukcyjne

Zasilanie obciążenia

■

Zmiana wartości zadanej

H7CX wykorzystuje system stałego wczytywania; zmiana wartości zadanej podczas pracy spowoduje załączenie się wyjścia, gdy wartość zadana będzie równa wartości aktualnej.

■

Praca przy wartości zadanej i wartości aktualnej równej zero

Gdy wartość zadana i wartość aktualna będą miały wartość 0, załączy się wyjście. Wyjście wyłączy się podczas kasowania.

■

Wykorzystywanie funkcji przeskalowania

Podczas nastawiania wartości przeskalowania należy przestrzegać podanych wskazówek.

Nastawić wartość zadaną na wartość mniejszą od różnicy

•

{maksymalna wartość zliczana − wartość przeskalowania}. Przykład: Jeżeli wartość przeskalowania wynosi 1,25, a zakres

•Jeżeli wartość zadana jest nastawiona na wartość większą od wyżej podanej, to wyjście się nie załączy.

Uwaga: Wyjście załączy się, gdy zostanie przekroczona

• Nastawienie niewłaściwej wartości przeskalowania może być przyczyną niewłaściwego zliczania. Należy upewnić się, czy wartość przeskalowania została nastawiona prawidłowo.

■

Przed zmianą nastaw przełącznika DIP należy wyłączyć zasilanie. Zmiany nastaw przełącznika DIP przy włączonym zasilaniu mogą spowodować porażenie prądem w wyniku kontaktu z zaciskami podłączonymi do wysokiego napięcia.

■

W przypadku awarii zasilania wszystkie dane będą przechowywane w pamięci EEPROM. Pamięć EEPROM może być zapisywana ponad 100 000 razy. Zapisywanie danych w pamięci EEPROM odbywa po wyłączeniu zasilania lub po zmianie nastaw.

zliczania 0,000-999,999, to należy nastawić wartość zadaną na wartość mniejszą niż 998,749 (= 999,999 − 1,25).

wartość aktualna (FFFFFF lub FFFF).

Nastawy przełącznika DIP

Archiwizacja danych

Page 37

■

Funkcja samodiagnostyki

Po wystąpieniu błędu na wyświetlaczu pojawiają się komunikaty.

H7CXH7CX

Górny

wyświetlacz

------

----

(

)

(zob. uwagi 1 i 2)

ffffff

ffff

(

)

(zob. uwagi 1 i 2)

e2 sum

Uwaga: 1. Nastawy dla modeli 4-cyfrowych podano w nawiasach.

2. Wyświetlacz miga (cykle 1-sekundowe).

3. Występuje, gdy wartość aktualna lub wartość sumy jest mniejsza od −99 999 (−999 dla modeli 4-cyfrowych).

4. Występuje, gdy wartość aktualna (lub wartość mierzona) osiąga wartość 999 999 (9 999 w modelach 4-cyfrowych) w

następujących warunkach:

• Trybem wyjścia jest K-2, D, L lub H.

• H7CX jest zaprogramowany jako licznik podwójny lub tachometr.

5. Nie dotyczy przypadku, gdy H7CX jest zaprogramowany jako tachometr.

6. Obejmuje przekroczenie przez EEPROM okresu używalności (określonej liczby zapisów).

■

Czas opóźnienia odpowiedzi przy kasowaniu (wyjście tranzystorowe)

W tabeli zamieszczono wartości opóźnienia wyłączenia wyjścia po wejściu sygnału kasowania.

Minimalna szerokość

sygnału kasowania

1 ms 0,8-1,2 ms 20 ms 15-25 ms

■

Czas opóźnienia wyjścia

W tabeli zamieszczonej poniżej przedstawiono opóźnienie od przekroczenia przez wartość aktualną wartości zadanej do powstania sygnału wyjściowego.

Pomiary w trybach N i K-2

Typ wyjścia sterującego

Wyjście przekaźnikowe

Wyjście tranzystorowe

Dolny

wyświetlacz

Bez zmian Wartość aktualna poniżej

Bez zmian Wartość aktualna powyżej

Nie świeci CPU OFF Nacisnąć przycisk kasowania lub

Nie świeci Błąd pamięci (RAM) OFF Zresetować zasilanie. Bez zmian

Maksymalna

prędkość zliczania

30 Hz 16,5-24,0 ms 5 kHz 3,7-5,6 ms 30 Hz 12,0-20,0 ms 5 kHz 0,2-0,55 ms

minimum (zob. uwaga 3)

maksimum (zob. uwaga 4)

Błąd pamięci (EEP) (zob. uwaga 6)

Czas opóźnienia wyjścia

BłądStan wyjścia Korekta błędu Nastawić

(wartości referencyjne)

(wartości referencyjne).

Czas opóźnienia

wyjścia

Bez zmian Nacisnąć przycisk Reset lub

OFF Skasować nastawy fabryczne

■

Umieszczenie przewodów wejściowych przy przewodach zasilania lub przy innych przewodach wysokiego napięcia może być przyczyną wadliwego działania licznika w następstwie zakłóceń. Przewody wejściowe należy podłączać oddzielnie, z dala od przewodów wysokiego napięcia. Przewody wejściowe powinny być jak najkrótsze; należy stosować przewody ekranowane lub metalowe rurki izolacyjne.

Aby zagwarantować właściwe podłączenie przewodu, należy zwrócić uwagę na prawidłową polaryzację zacisku.

■

Dokręcić dwa wkręty montażowe na adapterze. Dokręcać je na przemian, stopniowo, aby uzyskać jednakowy stopień dokręcenia.

Powierzchnia panelu H7CX jest wodoszczelna (zgodnie z NEMA 4 i IP66). Aby zabezpieczyć obwody wewnętrzne przed wodą przedostającą się między licznikiem a panelem sterowniczym, należy założyć uszczelkę między licznikiem a panelem montażowym i zabezpieczyć ją adapterem Y92F-30.

załączyć wejście Reset.

załączyć wejście Reset. Zob. uwaga 5.

zresetować zasilanie.

przyciskiem Reset.

Podłączanie przewodów

Montaż

0,5 - 1 mm

Zaleca się, aby odległość między łbem wkrętu a adapterem wynosiła 0,5 - 1 mm.

wartość po

skasowaniu

Bez zmian

Uwaga: Podane powyżej wartości czasu mogą się nieznacznie

zmieniać w zależności od trybu lub warunków pracy.

■

Maksymalna prędkość zliczania licznika ilości cykli

Maksymalna prędkość zliczania licznika ilości cykli wynosi 5 kHz. Licznik ilości cykli zlicza, ile razy przekroczona została wartość zadana.

Page 38

■

Środowisko pracy

• Korzystać z urządzenia wodoszczelnego i odpornego na kontakt z olejem.

•Urządzenia nie należy montować w miejscach narażonych na wstrząsy lub drgania. Eksploatacja urządzenia w takich miejscach przez długi czas może być przyczyną uszkodzenia spowodowanego przez naprężenia.

• Nie używać urządzenia w miejscach występowania pyłów, gazów korodujących lub w miejscach bezpośredniego oddziaływania promieni słonecznych.

•Urządzenia doprowadzające sygnały wejściowe, kable sygnałów wejściowych i samo urządzenie należy oddzielić od źródeł zakłóceń, np. od kabli wysokiego napięcia.

• W przypadku eksploatacji urządzenia w środowisku, w którym wytwarzana jest elektryczność statyczna (np. podczas przygotowywania mieszanin, proszków lub transportu cieczy rurociągami), należy odizolować urządzenie od źródeł elektryczności statycznej .

• Rozpuszczalniki organiczne (np. rozcieńczalniki) oraz roztwory o silnym odczynie kwaśnym lub zasadowym mogą uszkodzić zewnętrzną obudowę licznika H7CX.

• Korzystać z urządzenia przeznaczonego do pracy przy określonej wilgotności i temperaturze.

• Nie stosować wyrobu w miejscach występowania kondensacji pary wodnej ze względu na dużą wilgotność lub w miejscach dużych zmian temperatury.

Składować w podanej temperaturze. Jeżeli licznik H7CX był

•

składowany w temperaturze poniżej –10°C, to przed użyciem należy pozostawić go w temperaturze pokojowej na przynajmniej 3 godziny.

• Pozostawienie licznika H7CX z załączonymi wyjściami w wysokiej temperaturze na długi czas może przyspieszyć uszkodzenie elementów wewnętrznych (np. kondensatorów elektrolitycznych). Dlatego należy eksploatować urządzenie wraz z przekaźnikami i nie odstawiać go na dłużej niż miesiąc z załączonymi wyjściami.

H7CXH7CX

X2/b T/a X1/a X1/a

X1T X2

Przekaźnik

dodatkowy (np. MY)

•Prąd obciążenia nie może przekraczać wartości prądu znamionowego.

Izolacja

■

Dane techniczne wymagają zastosowania izolacji podstawowej

•

między zasilaczem a zaciskami wejściowymi, między zasilaczem a zaciskami wyjściowymi i między zaciskami wejściowymi a wyjściowymi. W H7CX-A między zasilaczem a zaciskami wejściowymi.

• Zaciski wejściowe i wyjściowe są podłączone do urządzeń, które nie mają odkrytych naładowanych elementów.

• Zaciski wejściowe i wyjściowe są podłączone do urządzeń z izolacją podstawową, która nadaje się dla maksymalnego napięcia pracy.

D nie ma izolacji

Page 39

Załącznik

■

Sposób używania przycisków

Praca licznika

H7CXH7CX

Tryb wyboru konfiguracji

Wybór konfiguracji

Monitorowanie przełącznika DIP

min. 1 s

Włączenie zasilania

Tryb pracy

Licznik 1-progowy

Warto ść aktualna, wartość zadana

Licznik 2-progowy

Warto ść aktualna, wartość zadana 1

Warto ść aktualna, wartość zadana 2

Licznik sumujący i programowany

Warto ść aktualna, wartość zadana

Wartość sumy

Licznik ilości cykli

Wartość aktualna, wartość zadana

Wartość ilości cykli, wartość zadana zliczania cykli

min. 3 s

Zliczanie zatrzymane

Zliczanie możliwe

Tryb programowania funkcji

Tryb wejścia

Tryb obliczania przy zliczaniu podwójnym

Tryb działania wyjścia

Czas impulsu wyjściowego

Czas impulsu wyjściowego 2

Czas impulsu wyjściowego 1

Prędkość zliczania

Szerokość wejściowego sygnału kasowania

Pozycja przecinka dziesiętnego

Wartość przeskalowania

Tryb wejścia NPN/PNP

Kolor wyświetlacza

Przydział wyjść

Licznik podwójny

Wartość zliczania podwójnego, wartość zadana zliczania podwójnego

Wartość aktualna CP1, wartość aktualna CP2

Poziom blokady przycisków

Uwaga: 1. Do programowania użyć przycisków i (przycisku tylko w modelach 6-cyfrowych).

2. Wykresy zamieszczone powyżej przedstawiają sposób postępowania przy wszystkich modelach. Dodatkowe informacje zob.

strona 10.

Page 40

Praca tachometru

H7CXH7CX

Tryb wyboru konfiguracji

Wybór konfiguracji

Monitorowanie przełącznika DIP

min. 1 s

Włączenie zasilania

Tryb pracy

Wartość mierzona

Warto ść mierzona, wartość zadana OUT1

Warto ść mierzona, wartość zadana OUT2

min. 3 s

Tryb programowania funkcji

Tryb wyjścia tachometru

Prędkość zliczania

Pozycja przecinka dziesiętnego

Wartość przeskalowania

Zliczanie zatrzymane

Zliczanie możliwe

Uśrednianie

Czas automatycznego zerowania

Czas uruchamiania

Tryb wejścia NPN/PNP

Kolor wyświetlacza

Uwaga: 1. Wszystkie nastawy zmienia się za pomocą przycisku .

2. Szczegółowe informacje zob. strona 21.

Przydział wyjść

Poziom blokady przycisków

Page 41

H7CXH7CX

■

Lista nastaw

Należy wpisać nastawione wartości w kolumny nastaw w tabelach i korzystać z nich w celu uzyskania szybkiego dostępu do nastaw.

Tryb wyboru konfiguracji

Nazwa

parametru

Wybór konfiguracji

Monitorowanie przełącznika DIP

Uwaga: 1. Zakres nastaw zmienia się w zależności od modelu.

Wartością domyślną dla modeli H7CX-AW@/-A4W@ jest

Programowanie licznika

Tryb pracy

• Licznik 1-progowy

Nazwa parametru Parametr Zakres nastawy Wartość

Wartość aktualna, wartość zadana

Parametr Zakres nastawy Wartość

func 1cnt/2cnt/tcnt/bcnt/dcnt/taco

dip on/off off

Wartość aktualna

Wartość zadana

---

-99999-999999 (-999-9999

0-999999 (0-9999

wymienione w uwadze 1.

-99999-999999 (-999-9999

(zob. uwaga 1)

2cnt

)

) Dla warunków innych niż

)

domyślna

1cnt

(zob. uwaga 2)

domyślna

Jednostka Wartość

---

--- ---

Jednostka Wartość

-- ---

---

zadana

• Licznik 2-progowy Nazwa parametru Parametr Zakres nastawy Wartość

Wartość aktualna, wartość zadana 1

Wartość aktualna, wartość zadana 2

• Licznik sumujący i programowany

Nazwa parametru Parametr Zakres nastawy Wartość

Wartość aktualna, wartość zadana

Wartość sumy ---

• Licznik ilości cykli

Nazwa parametru Parametr Zakres nastawy Wartość

Wartość aktualna, wartość zadana

Wartość zliczania cykli i wartość zadana ilości cykli

Wartość aktualna

Wartość zadana 1

Wartość aktualna

Wartość zadana 2

Wartość aktualna

Wartość zadana

Wartość aktualna

Wartość zadana

Wartość ilości cykli

Wartość zadana zliczania cykli

---

-99999-999999 (-999-9999

0-999999 (0-9999

wymienione w uwadze 1.

-99999-999999 (-999-9999

(zob. uwaga 1)

-99999-999999 (-999-9999

0-999999 (0-9999

wymienione w uwadze 1.

-99999-999999 (-999-9999

(zob. uwaga 1)

-99999-999999 (-999-9999

0-999999 (0-9999

wymienione w uwadze 1.

-99999-999999 (-999-9999

(zob. uwaga 1)

-99999-999999 (-999-9999

0-999999 (0-9999

niż wymienione w uwadze 1.

-99999-999999 (-999-9999

(zob. uwaga 1)

0-999999 (0-9999

) Dla warunków innych niż

) Dla warunków innych

)

domyślna

Jednostka Wartość

--- ---

---

--- ---

---

Jednostka Wartość

--- ---

---

--- ---

Jednostka Wartość

--- ---

---

--- ---

---

zadana

Page 42

H7CXH7CX

• Licznik podwójny Nazwa parametru Parametr Zakres nastawy Wartość

Wartość zliczania podwójnego i wartość zadana zliczania podwójnego

Wartość aktualna CP1, wartość aktualna CP2

Uwaga: 1. Tryb działania wejścia jest trybem zwiększającym lub zmniejszającym, a tryb działania wyjścia jest trybem K-2, D, L lub H.

2. Tryb obliczania przy zliczaniu podwójnym jest trybem odejmowania, a tryb działania wyjścia jest trybem K-2, D, L lub H.

Tryb nastawiania funkcji

Nazwa parametru Parametr Zakres nastawy Wartość

Tryb wejścia Tryb obliczania przy

zliczaniu podwójnym Tryb działania wyjścia Czas impulsu

wyjściowego Czas impulsu

wyjściowego 2 Czas impulsu

wyjściowego 1 Prędkość zliczania Szerokość wejściowego

sygnału kasowania Pozycja punktu

dziesiętnego Wartość przeskalowania Tryb wejścia NPN/PNP Kolor wyświetlacza Przydział wyjść Poziom blokady

przycisków

Wartość zliczania podwójnego

Wartość zadana zliczania podwójnego

Wartość aktualna CP1

Wartość aktualna CP2

cntm up/down/ud-a/ud-b/ud-c

caln add/sub

outm n/f/c/r/k-1/p/q/a/k-2/d/l/h

otim 0.01-99.99 0.50

otm2 0.01-99.99 0.50

otm1 hold/0.01 do 99.99

cnts 30h=/skh= 30h=

iflt 20ms/1ms 20ms

dp ------/-----.-/----.--/---.---

pscl 0.001-99.999 (0.001 do 9.999

imod npn/pnp npn

colr red/grn/r-g/g-r red

otst off/on off

kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1

---

-99999-999999 (-999-9999

0-999999 (0-9999

niż wymienione w uwadze 2.

-99999-999999 (-999-9999

(zob. uwaga 2)

0-999999 (0-9999

(zob. uwaga 1)

----/---.-/--.--/-.---

(

) Dla warunków innych

)

(zob. uwaga 1)

(zob. uwaga 2)

(zob. uwaga 3)

)

domyślna

add

hold

------

----

(

1.000

)

Jednostka Wartość

zadana

--- ---

---

--- ---

Jednostka Wartość

zadana

---

--s

---

Uwaga: 1. Zakres nastaw zmienia się w zależności od trybu działania wyjścia.

2. Zakres nastaw zmienia się w zależności od modelu i od trybu działania wyjścia.

3. Nie można nastawić HOLD, jeżeli trybem wyjścia jest K-2.

Page 43

Programowanie pracy tachometru

Tryb pracy

H7CXH7CX

Nazwa parametru Parametr Zakres nastawy Wartość

Wartość mierzona --Wartość

mierzona, wartość zadana OUT1

Wartość mierzona, wartość zadana OUT2

Tryb nastawiania funkcji

Nazwa parametru Parametr Zakres nastawy Wartość

Tryb wyjścia tachometru

Prędkość zliczania Pozycja punktu

dziesiętnego Wartość

przeskalowania Uśrednianie Czas

automatycznego zerowania

Czas uruchamiania Tryb wejścia NPN/

PNP Kolor wyświetlacza Przydział wyjść Poziom blokady

przycisków

Wartość mierzona

Wartość zadana OUT1

Wartość mierzona

Wartość zadana OUT2

totm hold/area/hihi/lolo hilo

cnts 30h=/10kh= 30h=

dp ------/-----.-/----.--/---.--- ------

pscl 0.001 do 99.999 1.000

aUg off/2/4/8off

aut= 0.1 do 99.9 99.9

stmr 0.0 do 99.9 0.0

imod npn/pnp npn

colr red/grn/r-g/g-r red

otst off/on off

kypt kp-1/kp-2/kp-3/kp-4/kp-5 kp-1

---

0-999999

domyślna

0 --- --0 --- ---

0---

0 --- ---

0---

Jednostka Wartość zadana

domyślna

Jednostka Wartość

zadana

---

s s

---

Page 44

H7CXH7CX

Cat. No. M070-PL1-02

Ponieważ urządzenie jest stale unowocześniane, dane techniczne mogą być zmieniane bez uprzedzenia.

POLSKA

Omron Electronics Sp.z o.o. ul.Jana Sengera “Cichego” 1, 02-790 Warszawa Tel: +48 (0) 22 645 78 60 Fax: +48 (0) 22 645 78 63 www.omron.com.pl

Omron H7CX DATASHEET [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
