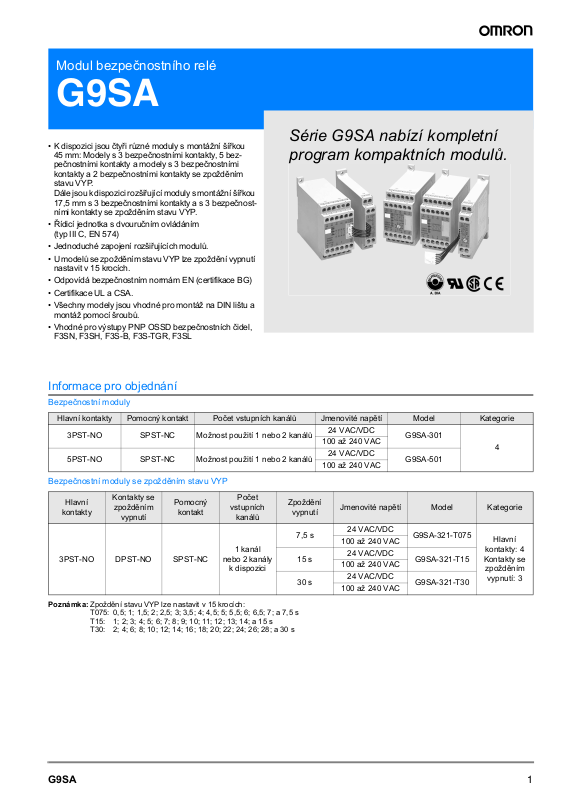

Omron G9SA DATASHEET [ru]

Modul bezpečnostního relé
G9SA
• K dispozici jsou čtyři různé moduly s montážní šířkou
Série G9SA nabízí kompletní
45 mm: Modely s 3 bezpečnostními kontakty, 5 bez­pečnostními kontakty a modely s 3 bezpečnostními kontakty a 2 bezpečnostními kontakty se zpožděním stavu VYP. Dále jsou k dispozici rozšiřující moduly s montážní šířkou 17,5 mm s 3 bezpečnostními kontakty a s 3 bezpečnost- ními kontakty se zpožděním stavu VYP.
Řídicí jednotka s dvouručním ovládáním (typ III C, EN 574)
• Jednoduché zapojení rozšiřujících modulů.
•U modelů se zpožděním stavu VYP lze zpoždění vypnutí nastavit v 15 krocích.
• Odpovídá bezpečnostním normám EN (certifikace BG)
• Certifikace UL a CSA.
• Všechny modely jsou vhodné pro montáž na DIN lištu a montáž pomocí šroubů.
• Vhodné pro výstupy PNP OSSD bezpečnostních čidel, F3SN, F3SH, F3S-B, F3S-TGR, F3SL
Informace pro objednání
Bezpečnostní moduly
Hlavní kontakty Pomocný kontakt Počet vstupních kanálů Jmenovité napě Model Kategorie
3PST-NO SPST-NC Možnost použití 1 nebo 2 kanálů
5PST-NO SPST-NC Možnost použití 1 nebo 2 kanálů
Bezpečnostní moduly se zpožděním stavu VYP
Hlavní
kontakty
3PST-NO DPST-NO SPST-NC
Poznámka: Zpoždění stavu VYP lze nastavit v 15 krocích:
Kontakty se
zpožděním
vypnutí
T075: 0,5; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; a 7,5 s T15: 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; a 15 s T30: 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 22; 24; 26; 28; a 30 s
Pomocný
kontakt
Počet
vstupních
kanálů
1 kanál
nebo 2 kanály
k dispozici
program kompaktních modulů.
Zpoždě
vypnutí
7,5 s
15 s
30 s
24 VAC/VDC
100 až 240 VAC
24 VAC/VDC
100 až 240 VAC
Jmenovité napětí Model Kategorie
24 VAC/VDC
100 až 240 VAC
24 VAC/VDC
100 až 240 VAC
24 VAC/VDC
100 až 240 VAC
G9SA-301
G9SA-501
G9SA-321-T075
G9SA-321-T15
G9SA-321-T30
kontakty: 4
Kontakty se
zpožděním
vypnutí: 3
4
Hlavní
1G9SA
Řídicí jednotka s dvouručním ovládáním
Hlavní kontakty Pomocný kontakt Počet vstupních kanálů Jmenovité napě Model Kategorie
3PST-NO SPST-NC 2 kanály
24 VAC/VDC
100 až 240 VAC
G9SA-TH301 4 (IIIc, EN574)
Rozšiřující modul
Rozšiřující modul s připojením na G9SA-301, G9SA-501, G9SA-321 nebo G9SA-TH301.
Hlavní kontakty Pomocný kontakt Model Kategorie
3PST-NO SPST-NC G9SA-EX301 4
Rozšiřující moduly se zpožděním vypnutí výstupu
Rozšiřující modul s připojením na G9SA-301, G9SA-501, G9SA-321 nebo G9SA-TH301.
Hlavní kontakt Pomocný kontakt Zpoždění vypnutí Model Kategorie
7,5 s G9SA-EX031-T075
3PST-NO SPST-NC
315 s G9SA-EX031-T15
30 s G9SA-EX031-T30
Poznámka: Zpoždění stavu VYP lze nastavit v 15 krocích:
T075: 0,5; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; a 7,5 s T15: 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; a 15 s T30: 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 22; 24; 26; 28; a 30 s
Kódování čísel modelů
G9SA-######-####
1 2 3 4 5 6
1. Funkce
Bez označení:Nouzové vypnutí EX: Rozšiřující modul TH: Řídicí jednotka s dvouručním ovládáním
2. Konfigurace kontaktů (bezpečnostní výstup)
0: Žádná 3: 3PST-NO 5: 5PST-NO
3. Konfigurace kontaktů (zpoždění vypnutí výstupu)
0: Žádná 2: DPST-NO 3: 3PST-NO
4. Konfigurace kontaktů (pomocný výstup)
0: Žádná 1: SPST-NC
5. Konfigurace vstupu (pro G9SA-301/501/321)
Bez označení:Možnost použití 1 nebo 2 vstupních kanálů
6. Zpoždění vypnutí (max. doba zpoždění vypnutí)
Bez označení:Bez zpoždění vypnutí T075: 7,5 sekundy T15: 15 sekund T30: 30 sekund
2 Bezpečnostní čidla / komponenty
Technické údaje
Charakteristiky
Vstupní napájecí napětí
Položka G9SA-301/TH301 G9SA-501 G9SA-321-T#
Napájecí napětí
Rozsah napájecího napětí 85% až 110% jmenovitého napájecího napětí Spotřeba energie
(viz poznámka)
Poznámka: Při připojení rozšiřujícího modulu se zvyšuje spotřeba energie o max. 2 VA/2 W.
Vstupy
Položka G9SA-301/321-T#/TH301 G9SA-501
Vstupní proud (viz poznámka)
Poznámka: Při připojení rozšiřujícího modulu se zvyšuje vstupní proud o max. 30 mA.
Kontakty
Položka
Jmenovité zatížení 250 VAC, 5 A Jmenovitý trvalý proud 5 A
24 VAC/VDC: 24 VAC, 50/60 Hz, nebo 24 VDC 100 až 240 VAC: 100 až 240 VAC, 50/60 Hz
24 VAC/VDC: max. 1,8 VA/1,7 W 100 až 240 VAC: max. 9 VA
max. 40 mA max. 60 mA
G9SA-301/501/321-T#/TH301/EX301/EX031-T#
Odporová zátěž (cos φ =1)
24 VAC/VDC: max. 2,8 VA/2,6 W 100 až 240 VAC: max. 11 VA
24 VAC/VDC: max. 3,5 VA/3,3 W 100 až 240 VAC: max. 12,5 VA
3G9SA
Charakteristiky
Položka G9SA-301/TH301 G9SA-501/321-T# G9SA-EX301/EX031-T# Rezistence kontaktu (viz poznámka 1) 100 m Operaččas max. 30 ms (nezahrnuje čas odskoku kontaktů) Reakční doba (viz pozn. 2) max. 10 ms (nezahrnuje čas odskoku kontaktů) Izolační odpor (viz poznámka 3) min. 100 M (při 500 V DC)
mezi různými výstupy mezi vstupy a výstupy
Dielektrická pevnost
Odolnost proti vibracím 10 až 55 Hz, s dvojitou amplitudou 0,75 mm Odolnost proti
rázům
Životnost
Min. dovolené zatížení (referenční hodnota) 5 VDC, 1 mA
Okolní teplota
Okolní vlhkost
Utahovací moment šroubových svorek 0,98 Nm Hmotnost (viz pozn. 4) přibližně 210 g přibližně 270 g Schválení podle norem EN954-1, EN60204-1, EN574 (-TH301), UL508, CSA C22.2 č. 14
EMV
mezi vstupním napájecím napětím a výstupy
2 500 VAC, 50/60 Hz za 1 min
mezi vstupním napájecím napětím a ostatními vstupy (jen u modelů s napájecím napětím 100 až 240 V)
Zničení 300 m/s Selhání funkce 100 m/s
2
2
mechanická min. 5 000 000 operací (při cca 7 200 operací/hod) elektrická min. 100 000 operací (při cca 1 800 operací/hod)
Provozní: -25°C až 55°C (bez namrzání nebo kondenzace) Skladování: -25°C až 85°C (bez namrzání nebo kondenzace)
Provozní: 35% až 85% Skladování: 35% až 85%
EMI: EN55011 skupina 1 třída A EMS: EN50082-2 skupina 1
přibližně 130 g
Poznámka: 1. Resistence kontaktu byla měřena metodou poklesu napětí s 1 A při 5 VDC.
2. Reakční doba je doba, potřebná pro rozpojení spínacích kontaktů po vypnutí napětí cívky.
3. Izolační odpor byl měřen měřičem izolačního odporu 500 VDC na stejných místech jako dielektrická pevnost.
4. Údaje pro hmotnost platí pro modely s napájecím napětím 24-VAC/VDC. Modely s napájecím napětím 100 až 240 VAC mají asi o
20 g vyšší hmotnost.
4 Bezpečnostní čidla / komponenty
Příklady použití
G9SA-301 (24 VAC/VDC) s koncovým spínačem, dvoukanálovým vstupem a automatickým restartováním
Časový diagram
Koncové spínače S1 a S2
K1 a K2 (NC)
K1 a K2
Smyčka zpětné vazby
Otevřeno
(NO) KM1 a KM2
(NC)
KM1 a KM2 (NO)
Řídicí obvod
S1: Bezpečnostní koncový spínač s
nuceně rozpínanými kontakty
(D4D nebo D4B) S2: Koncový spínač KM1 a KM2: Magnetický stykač M: Třífázový motor
Poznámka: Tento obvod splňuje požadavky
bezpečnostní kategorie 4 podle EN954-1.
G9SA-301 (24 VAC/VDC) s koncovým spínačem, dvoukanálovým vstupem a ručním restartováním
Časový diagram
Koncové spínače S1 a S2
Restartovací spínač S3
K1 a K2
Smyčka zpětné vazby
Otevřeno
(NC) K1 a K2
(NO) KM1 a KM2
(NC) KM1 a KM2
(NO)
PC vstup
PC výstup
KM3
Řídicí obvod
S1: Bezpečnostní koncový spínač s
S2: Koncový spínač S3: Restartovací spínač KM1 a KM2: Magnetický stykač KM3: G3J Polovodičový stykač (G3J) M: Třífázový motor
nuceně rzpínanými kontakty (D4D nebo D4B)
Poznámka: Tento obvod splňuje požadavky
bezpečnostní kategorie 4 podle EN954-1.
5G9SA
