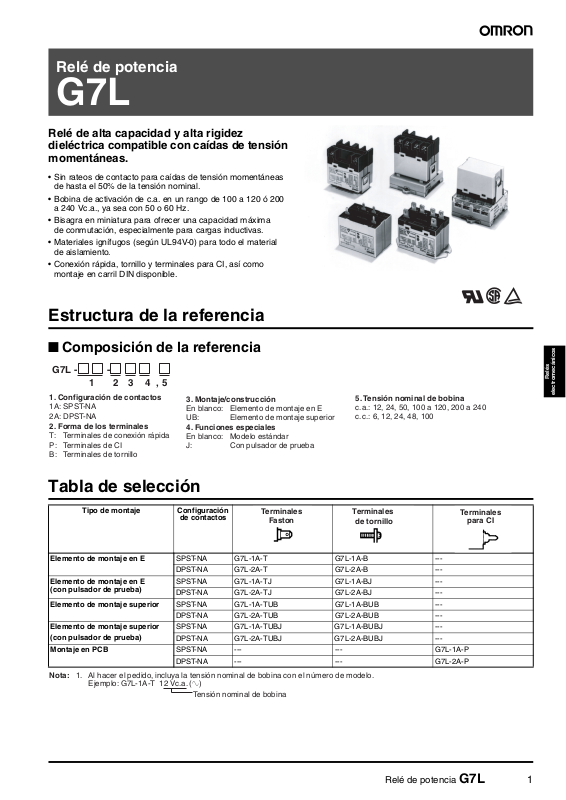

Relé de potencia

Not

did

G7L

Relé de alta capacidad y alta rigidez dieléctrica compatible con caídas de tensión momentáneas.

• Sin rateos de contacto para caídas de tensión momentáneas de hasta el 50% de la tensión nominal.

• Bobina de activación de c.a. en un rango de 100 a 120 ó 200 a 240 Vc.a., ya sea con 50 o 60 Hz.

• Bisagra en miniatura para ofrecer una capacidad máxima de conmutación, especialmente para cargas inductivas.

• Materiales ignífugos (según UL94V-0) para todo el material de aislamiento.

• Conexión rápida, tornillo y terminales para CI, así como montaje en carril DIN disponible.

Estructura de la referencia

■ Composición de la referencia

G7L - -

1 2 3 4 , 5

1. Configuración de contactos

1A: SPST-NA 2A: DPST-NA

2. Forma de los terminales

T: Terminales de conexión rápida P: Terminales de CI B: Terminales de tornillo

3. Montaje/construcción

En blanco: Elemento de montaje en E UB: Elemento de montaje superior

4. Funciones especiales

En blanco: Modelo estándar J: Con pulsador de prueba

5. Tensión nominal de bobina

c.a.: 12, 24, 50, 100 a 120, 200 a 240 c.c.: 6, 12, 24, 48, 100

Tabla de selección

Tipo de montaje Configuración

Elemento de montaje en E SPST-NA G7L-1A-T G7L-1A-B ---

Elemento de montaje en E (con pulsador de prueba)

Elemento de montaje superior SPST-NA G7L-1A-TUB G7L-1A-BUB ---

Elemento de montaje superior (con pulsador de prueba)

Montaje en PCB SPST-NA --- --- G7L-1A-P

a: 1. Al hacer el pe

Ejemplo: G7L-1A-T 12 Vc.a. (~)

o, incluya la tensión nominal de bobina con el número de modelo.

de contactos

DPST-NA G7L-2A-T G7L-2A-B --SPST-NA G7L-1A-TJ G7L-1A-BJ --DPST-NA G7L-2A-TJ G7L-2A-BJ ---

DPST-NA G7L-2A-TUB G7L-2A-BUB --SPST-NA G7L-1A-TUBJ G7L-1A-BUBJ --DPST-NA G7L-2A-TUBJ G7L-2A-BUBJ ---

DPST-NA --- --- G7L-2A-P

Tensión nominal de bobina

Terminales

Faston

Terminales

de tornillo

Relés

electromecánicos

Terminales

para CI

Relé de potencia G7L 1

■ Accesorios (pedidos por separado)

Terminales Configuración

Termin ales de conexión rápida

Termin ales de tornillo

G7L-1A-T/G7L-1A-TJ/G7L-1A-B/G7L-1A-BJ G7L-2A-T/G7L-2A-TJ/G7L-2A-B/G7L-2A-BJ

G7L-1A-T/G7L-1A-TJ/G7L-2A-T/G7L-2A-TJ Base de conexión frontal P7LF-06 G7L-1A-B/G7L-1A-BJ/G7L-1A-BUB/G7L-1A-BUBJ

G7L-2A-B/G7L-2A-BJ/G7L-2A-BUB/G7L-2A-BUBJ

de contactos

SPST-NA G7L-1A-T Sí Sí Sí

DPST-NA G7L-2A-T Sí Sí Sí

SPST-NA G7L-1A-B Sí Sí No

DPST-NA G7L-2A-B Sí Sí No

Relé aplicable Nombre Modelo

Modelo

G7L-1A-TJ Sí Sí Sí

G7L-2A-TJ Sí Sí Sí

G7L-1A-BJ Sí Sí No

G7L-2A-BJ Sí Sí No

R99-07 Elementos de montaje en E

Elemento de montaje en E R99-07 Adaptador P7LF-D

Cubierta P7LF-C

Adaptador para montaje en carril P7LF-D DIN

Ejemplos de aplicación

• Compresores para aparatos de aire acondicionado y controladores

de conmutación de calentador.

•

Controladores de conmutación para máquinas-herramienta o motores.

• Controladores de potencia para calentadores de agua.

• Controladores de potencia para secadoras.

• Controles de luces, controladores de motor y conmutadores de

alimentación en fotocopiadoras, equipos de fax y otros equipos de oficina.

• Controladores de iluminación.

• Controladores de potencia para empaquetadoras o equipos

de procesamiento de alimentos.

• Controlador de magnetrón en microondas.

Base de montaje frontal P7LF-06

Especificaciones

■ Valores nominales de la bobina

Tensión nominal Corriente

C.A. (~) 12 V 142 mA --- 75% máx. de la

24 V 71 mA --50 V 34 mA --100 a120 V 17,0 a 20,4 mA --- 75 V 18 V 132 V 200 a 240 V 8,5 a 10,2 mA --- 150 V 36 V 264 V

C.C. (=) 6 V 317 mA 18,9 Ω 75% máx. de la

12 V 158 mA 75 Ω 24 V 79 mA 303 Ω 48 V 40 mA 1.220 Ω 100 V 19 mA 5.260 Ω

Nota: 1. La corriente nominal y la resistencia de la bobina se miden a una temperatura de bobina de 23°C con tolerancias de +15%/–20% para

corriente nominal de c.a. y ±15% para la resistencia de bobina de c.c.

2. Las características técnicas de funcionamiento se miden a una temperatura de bobina de 23°C.

3. ~ indica c.a. y = indica c.c. (publicaciones de IEC417).

nominal

Resistencia

de la bobina

Tensión

de operación

tensión nominal

Tensión

de reposición

15% mín. de la tensión nominal

Tensión máxima Consumo

110% de tensión nominal

(aprox.)

1,7 a 2,5 Vc.a. (60 Hz)

1,9 W

2 Relé de potencia G7L

■ Valores nominales de contacto

Modelo G7L-1A-T@/G7L-1A-B@ G7L-2A-T@/G7L-2A-B@ G7L-1A-P/G7L-2A-P

Carga resistiva

(cosφ = 1)

Carga nominal Corriente nominal 30 A 25 A 20 A Tensión de

conmutación máx. Corriente de

conmutación máx. Capacidad de

conmutación máx. Tasa de fallos*

(Valor de referencia)

*Nota: Nivel P: λ60 = 0,1 x 10-6/operación

30 A, 220 Vc.a. (~

250 Vc.a. (~)

30 A 25 A 20 A

6.600 Vc.a. (~) 5.500 Vc.a. (~) 5.500 Vc.a. (~) 4.400 Vc.a. (~)

100 mA, 5 Vc.c. (=)

Carga inductiva

(cosφ = 0,4)

) 25 A, 220 Vc.a. (~)25 A, 220 Vc.a. (~) 20 A, 220 Vc.a. (~)

Carga resistiva

(cosφ = 1)

Carga inductiva

(cosφ = 0,4)

Carga resistiva

(cosφ = 1)

Carga inductiva

(cosφ = 0,4)

■ Características

Resistencia de contacto 50 mΩ máx. Tiempo de operación 30 ms máx. Tiempo de reposición 30 ms máx. Frecuencia máx. de operación Mecánica: 1.800 operaciones/hr.

Resistencia de aislamiento 1.000 MΩ mín. (a 500 Vc.c.) Rigidez dieléctrica 4.000 Vc.a. mín., 50/60 Hz durante 1 min entre bobina y contactos

Impulso de tensión no disruptiva 10.000 V entre bobina y contacto (con onda de impulso de 1,2 x 50 μs) Resistencia a vibraciones Destrucción: 10 a 55 a 10 Hz, 0,75 mm de amplitud (1,5 mm de amplitud p-p)

Resistencia a golpes

Vida útil Mecánica: 1.000.000 operaciones mín. (a 1.800 operaciones/hr)

Temperatura ambiente Funcionamiento: –25°C a 60°C (sin formación de hielo) Humedad ambiente En servicio: 5% a 85% Peso Modelos de terminales Faston: aprox. 90 g

Nota: Los valores indicados anteriormente son valores iniciales.

Eléctrica: 1.800 operaciones/hr. (a carga nominal)

2.000 Vc.a., 50/60 Hz durante 1 min entre contactos de la misma polaridad

2.000 Vc.a., 50/60 Hz durante 1 min entre contactos de diferente polaridad (modelo DPST-NA)

Fallo de funcionamiento: 10 a 55 a 10 Hz, 0,75 mm de amplitud (1,5 mm de amplitud p-p) Destrucción: 1.000 m/s

Fallo de funcionamiento: 100 m/s

Eléctrica: 100.000 operaciones mín. (a 1.800 operaciones/hr a carga nominal)

Modelos de terminales para CI: aprox. 100 g Modelos de terminales de tornillo: aprox. 120 g

Relés

electromecánicos

Relé de potencia G7L 3

■ Aprobado por las normas

Homologación UL 508, 1950 (Nº de expediente E41643) Listado CSA 22.2 Nº 14 (Nº de expediente LR35535)

G7L-1A-T@ G7L-1A-B@

Modelo Configuración

de contactos

SPST-NA 12 a 240 Vc.a.

Valores nominales

de la bobina

5 a 220 Vc.c.

Valores nominales

de contacto

30 A, 277 Vc.a. (RES) 25 A, 277 Vc.a. (GEN) 30 A, 120 Vc.a. (GEN)

1,5 kW, 120 Vc.a. (T) 1,5 HP, 120 Vc.a.

3 HP, 277 Vc.a.

20 FLA/120 LRA, 120 Vc.a. 17 FLA/102 LRA, 265 Vc.a.

TV-10, 120 Vc.a.

G7L-2A-T@ G7L-2A-B@

DPST-NA 25 A, 277 Vc.a. (RES)

25 A, 277 Vc.a. (GEN) 25 A, 120 Vc.a. (GEN)

1,3 kW, 120 Vc.a. (T) 1 HP, 120 Vc.a.

2 HP, 277 Vc.a. 20 FLA/120 LRA, 120 Vc.a.

17 FLA/102 LRA, 265 Vc.a. TV-8, 120 Vc.a.

G7L-1A-P SPST-NA 20 A, 277 Vc.a. (RES)

20 A, 277 Vc.a. (GEN) 20 A, 120 Vc.a. (GEN)

1,5 kW, 120 Vc.a. (T) 1,5 HP, 120 Vc.a.

3 HP, 277 Vc.a.

20 FLA/120 LRA, 120 Vc.a. 17 FLA/102 LRA, 265 Vc.a.

TV-10, 120 Vc.a.

G7L-2A-P DPST-NA 20 A, 277 Vc.a. (RES)

20 A, 277 Vc.a. (GEN) 20 A, 120 Vc.a. (GEN)

1,3 kW, 120 Vc.a. (T) 1 HP, 120 Vc.a.

2 HP, 277 Vc.a. 20 FLA/120 LRA, 120 Vc.a.

17 FLA/102 LRA, 265 Vc.a. TV-8, 120 Vc.a.

Operaciones

100 x 10

(CSA; 30 x 103)

6 x 10

100 x 10

(CSA; 6 x 103)

30 x 10

25 x 10 100 x 10

(CSA; 30 x 103)

6 x 10

100 x 10 30 x 10

25 x 10 100 x 10

6 x 10

100 x 10

(CSA; 6 x 103)

30 x 10

25 x 10 100 x 10

(CSA; 30 x 103)

6 x 10

100 x 10 30 x 10

25 x 10

TÜV: No de expediente. R9051158 (VDE 0435, IEC 255, IEC 950, EN60950)

Modelo Configuración

de contactos

G7L-1A-B@ SPST-NA 6, 12, 24, 48, 100, 110,

G7L-2A-B@ DPST-NA 25 A, 240 Vc.a. (cosφ = 1,0)

G7L-1A-T@ SPST-NA 25 A, 240 Vc.a. (cosφ = 1,0)

G7L-2A-T@ DPST-NA 25 A, 240 Vc.a. (cosφ = 1,0)

G7L-1A-P SPST-NA 20 A, 240 Vc.a. (cosφ = 1,0)

G7L-2A-P DPST-NA 20 A, 240 Vc.a. (cosφ = 1,0)

4 Relé de potencia G7L

Valores nominales

de la bobina

200, 220 Vc.c. 12, 24, 50, 100 a 120, 200 a 240 Vc.a.

Valores nominales

de contacto

30 A, 240 Vc.a. (cosφ = 1,0) 25 A, 240 Vc.a. (cosφ = 0,4) 30 A, 120 Vc.a. (cosφ = 0,4)

25 A, 240 Vc.a. (cosφ = 0,4)

20 A, 240 Vc.a. (cosφ = 0,4)

Operaciones

100 x 10

Curvas Características

G7L-1A-T/G7L-1A-B Capacidad de conmutación máxima

Carga resistiva de c.a.

Carga inductiva de c.a. (cosφ = 0,4)

Vida útil

operaciones)

Carga resistiva 220 Vc.a.

Corriente de conmutación (A)

Tensión de conmutación (V)

G7L-2A-T/G7L-2A-B Capacidad de conmutación máxima

Carga resistiva c.a., carga inductiva c.a. (cosφ = 0,4)

Corriente de conmutación (A)Corriente de conmutación (A)

Tensión de conmutación (V)

G7L-1A-P/G7L-2A-P Capacidad de conmutación máxima

Vida útil (x10

Vida útil

operaciones)Vida útil (x10

Vida útil (x10

Vida útil

220 Vc.a. carga inductiva (cosφ = 0,4)

Corriente de conmutación (A)

Carga resistiva 220 Vc.a.

220 Vc.a. carga inductiva (cosφ = 0,4)

Corriente de conmutación (A)

Relés

electromecánicos

Carga resistiva c.a., carga inductiva c.a. (cosφ = 0,4)

Tensión de conmutación (V)

operaciones)

220 Vc.a. carga inductiva (cosφ = 0,4)

Carga resistiva 220 Vc.a.

Corriente de conmutación (A)

Relé de potencia G7L 5
