Omron G3PA-VD DATASHEET

Relè statici con dissipatore e circuito di potenza sostituibile
G3PA-(VD)
Relè di potenza, compatti con dissipatore termico integrato
• Dimensioni ridotte grazie al dissipatore termico integrato.
• Montaggio sul pannello o guida DIN.
• Utilizzabile per carichi trifase.
• Disponibili cartucce di ricambio per il circuito di potenza.
• Conforme a VDE 0160 (protezione delle dita), con rigidità dielettrica pari a 4.000 V fra ingresso e carico.
• Conforme a VDE 0805 e IEC 950.
• Approvazioni UL, CSA e VDE (isolamento rinforzato).
Modelli disponibili
Elenco dei modelli
Modello Isolamento Funzione di commutazione
G3PA-210B-VD Fotoaccoppiatore Sì 10 A, 24… 240 Vc.a. 5… 24 Vc.c. G3PA-220B-VD 20 A, 24… 240 Vc.a. G3PA-240B-VD 40 A, 24… 240 Vc.a. G3PA-260B-VD 60 A, 24… 240 Vc.a. G3PA-210BL-VD No 10 A, 24… 240 Vc.a. G3PA-220BL-VD 20 A, 24… 240 Vc.a. G3PA-240BL-VD 40 A, 24… 240 Vc.a. G3PA-260BL-VD 60 A, 24… 240 Vc.a. G3PA-210B-VD 10 A, 24… 240 Vc.a. 24 Vc.a. G3PA-220B-VD 20 A, 24… 240 Vc.a. G3PA-240B-VD 40 A, 24… 240 Vc.a. G3PA-260B-VD 60 A, 24… 240 Vc.a. G3PA-420B-VD 20 A, 180… 400 Vc.a. 12… 24 Vc.c. G3PA-430B-VD 30 A, 180… 400 Vc.a. G3PA-420B-VD-2 20 A, 200… 480 Vc.a. G3PA-430B-VD-2 30 A, 200… 480 Vc.a. G3PA-450B-VD-2 50 A, 200… 480 Vc.a.
azero
Spia di
funzionamento
Carico nominale Tensione nominale
di alimentazione
Relè statici (SSR)
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-33
Ricambi
Definizione Corrente di
Cartuccia di ricambio del circuito di potenza
commutazione
10 A 19… 264 Vc.a. G32A-A10-VD DC5-24 G3PA-210B-VD DC5-24
20 A G32A-A20-VD DC5-24 G3PA-220B-VD DC5-24
40 A G32A-A40-VD DC5-24 G3PA-240B-VD DC5-24
60 A G32A-A60-VD DC5-24 G3PA-260B-VD DC5-24
20 A 150… 440 Vc.a. G32A-A420-VD DC12-24 G3PA-420B-VD DC12-24 30 A G32A-A430-VD DC12-24 G3PA-430B-VD DC12-24 20 A 180… 528 Vc.a. G32A-A420-VD-2 DC12-24 G3PA-420B-VD-2 DC12-24 30 A G32A-A430-VD-2 DC12-24 G3PA-430B-VD-2 DC12-24 50 A G32A-A450-VD-2 DC12-24 G3PA-450B-VD-2 DC12-24 10 A 75… 264 Vc.a. G32A-A10 G3PA-210B DC5-24 No 20 A G32A-A20 G3PA-220B DC5-24 40 A G32A-A40 G3PA-240B DC5-24 20 A 180… 528 Vc.a. G32A-A420 G3PA-420B DC5-24 30 A G32A-A430 G3PA-430B DC5-24
Tensione del
carico
Modello Relè statico applicabile Conforme
aVDE
G32A-A10L-VD DC5-24 G3PA-210BL-VD DC5-24 G32A-A10-VD AC24 G3PA-210B-VD AC24
G32A-A20L-VD DC5-24 G3PA-220BL-VD DC5-24 G32A-A20-VD AC24 G3PA-220B-VD AC24
G32A-A40L-VD DC5-24 G3PA-240BL-VD DC5-24 G32A-A40-VD AC24 G3PA-240B-VD AC24
G32A-A60L-VD DC5-24 G3PA-260BL-VD DC5-24 G32A-A60-VD AC24 G3PA-260B-VD AC24
Accessori (disponibili a richiesta)
Unità che permettono la commutazione dell’alimentazione trifase su 2 linee
Definizione Corrente Modello Relè statico applicabile
Moduli terminali 10 A G32A-D20 G3PA-210B-VD, G3PA-210BL-VD
20 A G3PA-220B-VD, G3PA-220BL-VD
30 A G32A-D40 G3PA-430B-VD, G3PA-430B-VD-2 40 A G3PA-240B-VD, G3PA-240BL-VD
G3PA-420B-VD, G3PA-420B-VD-2
L-34 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Caratteristiche
Valori nominali (a 25°C)
Ingresso
Modello Tensione
G3PA-210B-VD 5… 24 Vc.c. 4… 30 Vc.c. 7 mA max. 4 Vc.c. max. 1 Vc.c. min. G3PA-220B-VD G3PA-240B-VD G3PA-260B-VD G3PA-210BL-VD 5… 24 Vc.c. 4… 30 Vc.c. 20 mA max. 4 Vc.c. max. 1 Vc.c. min. G3PA-220BL-VD G3PA-240BL-VD G3PA-260BL-VD G3PA-210B-VD 24 Vc.a. 19,2… 26,4 Vc.a. 1,4 kΩ ± 20% 19,2 Vc.a. max. 4,8 Vc.a. min. G3PA-220B-VD G3PA-240B-VD G3PA-260B-VD G3PA-420B-VD 12… 24 Vc.c. 9,6… 30 Vc.c. 7 mA max. 9,2 Vc.c. max. 1 Vc.c. min. G3PA-430B-VD G3PA-420B-VD-2 G3PA-430B-VD-2 G3PA-450B-VD-2
nominale
Tensione
di funzionamento
Corrente/Impedenza
d’ingresso
Tensione
Tensione di eccitazione Tensione di rilascio
Uscita
Modello Carico nominale
Tensione nominale del carico Tensione del carico Corrente del carico Corrente di spunto G3PA-210B(L)-VD 24… 240 Vc.a. (50/60 Hz) 19… 264 Vc.a. (50/60 Hz) 0,1… 10 A 150 A (60 Hz, 1 ciclo) G3PA-220B(L)-VD 0,1… 20 A 220 A (60 Hz, 1 ciclo) G3PA-240B(L)-VD 0,5… 40 A 440 A (60 Hz, 1 ciclo) G3PA-260B(L)-VD 0,5… 60 A 440 A (60 Hz, 1 ciclo) G3PA-420B-VD 180… 400 Vc.a. (50/60 Hz) 150… 440 Vc.a. (50/60 Hz) 0,5… 20 A 220 A (60 Hz, 1 ciclo) G3PA-430B-VD 0,5… 30 A 440 A (60 Hz, 1 ciclo) G3PA-420B-VD-2 200… 480 Vc.a. (50/60 Hz) 180… 528 Vc.a. (50/60 Hz) 0,5… 20 A 220 A (60 Hz, 1 ciclo) G3PA-430B-VD-2 0,5… 30 A 440 A (60 Hz, 1 ciclo) G3PA-450B-VD-2 0,5… 50 A 440 A (60 Hz, 1 ciclo)
Per ulteriori informazioni fare riferimento alla voce Curve caratteristiche.
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-35
Relè statici (SSR)
Caratteristiche
Modello G3PA-
Tempo di eccitazione
Tempo di riassetto
Caduta di tensione con uscita ON
Corrente residua
2
t 260 A2S 810 A2S 260 A2S810 A
I Resistenza
di isolamento Rigidità
dielettrica Resistenza
alle vibrazioni Resistenza
agli urti Temperatura
ambiente Approvazioni UL508, CSA C22.2 (N. 14, N. 950), EN60950 N. archivio
Umidità relativa
Peso Circa
210B(L)-VD
1/2 periodo di alimentazione del carico + 1 ms max. (ingresso Vc.c., modelli -B) 1,5 volte il periodo di alimentazione del carico + 1 ms max. (ingresso Vc.a.) 1 ms max. (modelli -BL)
1/2 periodo di alimentazione del carico + 1 ms max. (ingresso Vc.c.) 1,5 volte il periodo di alimentazione del carico + 1 ms max. (ingresso Vc.a.)
1,6 V (RMS) max. 1,8 V (RMS) max.
5 mA max. (a 120 Vc.a.) 10 mA max. (a 230 Vc.a.)
Minimo 100 M (a 500 Vc.c.)
4.000 Vc.a., 50/60 Hz per un minuto
Malfunzionamento: 10… 55… 10 Hz, 0,375 mm con ampiezza singola (0,75 mm con ampiezza doppia) (montaggio su guida DIN)
Malfunzionamento: 300 m/s
Funzionamento: -30… +80°C (senza formazione di ghiaccio o condensa) Stoccaggio: -30… +100°C (senza formazione di ghiaccio o condensa)
5915ÜG
Funzionamento: 45… 85%
260 g
G3PA-
220B(L)-VD
Circa 340 g
G3PA-
240B(L)-VD
10 mA max. (a 120 Vc.a.) 20 mA max. (a 230 Vc.a.)
2
(montaggio su guida DIN)
Circa 460 g
G3PA-
260B(L)-VD
Circa 900 g
G3PA-
420B-VD
20 mA max. (a 400 Vc.a.)
UL508, CSA C22.2 (N. 14), EN60947-4-3 N. archivio 6642ÜG
Circa 290 g
G3PA-
420B-VD-2
20 mA max. (a 480 Vc.a.)
UL508, CSA C22.2 (N.14), EN60947-4-3 N. archivio 133127ÜG
Circa 290 g
G3PA-
430B-VD
20 mA max. (a 400 Vc.a.)
2
S 810 A2S
UL508, CSA C22.2 (N. 14), EN60947-4-3 N. archivio 6642ÜG
Circa 410 g
G3PA-
430B-VD-2
20 mA max. (a 480 Vc.a.)
UL508, CSA C22.2 (N.14), EN60947-4-3 N. archivio 133127ÜG
Circa 410 g
G3PA-
450B-VD-2
Circa 900 g
L-36 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Funzionamento
Ricambi
Cartuccia del circuito di potenza G32A-A
La cartuccia del circuito di potenza G32A-A (unità triac) può essere sostituita con una cartuccia nuova. Quando l’indicatore di temperatura da rosa diventa rosso, è possibile che i circuiti triac presentino un problema di funzionamento a causa di una corrente eccessiva; in questi casi smontare e sostituire la cartuccia danneggiata.
La cartuccia danneggiata può essere sostituita con una cartuccia nuova senza scollegare i fili dall’unità G3PA. Prima di sostituire la cartuccia, migliorare l’efficienza di dissipazione del calore dell’unità G3PA. La cartuccia del circuito di potenza G32A-A può sopportare, per un periodo di tempo breve, un valore di corrente al di sopra di quello nominale,
ma potrebbe danneggiarsi a causa di un corto circuito del carico: in questo caso l’indicatore di temperatura non diventa rosso.
Aspetto
G32A-A10(L)-VD G32A-A20(L)-VD G32A-A40(L)-VD G32A-A60(L)-VD
G32A-A10
G32A-A20
G32A-A40
G32A-A420-VD(-2)
G32A-A430-VD(-2)
G32A-A450-VD-2
Cartucce del circuito di potenza di ricambio
Quando si sostituiscono le cartucce del circuito di potenza, utilizzare il modello specificato. L’uso di cartucce del circuito di potenza diverse da quelle indicate causa problemi di funzionamento e danneggia irreparabilmente gli elementi.
Disturbi ai terminali di alimentazione in conformità a EN55011
La conformità alle norme EN55011 è possibile se all’alimentazione del carico viene collegato un condensatore, come mostrato nel seguente schema. (G3PA-VD) Condensatore raccomandato: NISSEI ELECTRIC Co., LTD, TIPO R40 (serie MKT), 1 µF (solo per il Giappone)
Carico
24 Vc.c.
Ingresso
G3PA-VD
240 Vc.a.
Tempo di ritardo
Il tempo di ritardo aumenta per bassi valori di tensione e corrente. Accertarsi che il tempo di ritardo non raggiunga livelli impropri.
Relè statici (SSR)
Tempo di ritardo
Attenzione
Quando si sostituisce la cartuccia, accertarsi di avere disattivato l’alimentazione. L’attivazione dell’alimentazione mentre la cartuccia è rimossa può causare problemi di funzionamento.
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-37
Procedura di sostituzione
G32A-A10(L)-VD/G32A-A20(L)-VD/G32-A420-VD(-2)
Utilizzare l’estrattore (in dotazione) per estrarre la cartuccia e sostituirla.
Rimozione
Per estrarre la cartuccia del circuito di potenza dall’unità G3PA attenersi alle procedure indicate nel seguito.
Disattivare l’alimentazione.
1.
2. Rimuovere il copriterminali.
3. Agganciare l’estrattore alle apposite fessure e tirare la cartuccia
verso l'alto per estrarla.
Estrattore
Applicare in questo punto l'estrattore.
Montaggio
Per installare la cartuccia del circuito di potenza nell’unità G3PA attenersi alle procedure indicate nel seguito.
1. Applicare uno strato di silicone (in dotazione all’elemento G32A-A)
su tutta la superficie di dissipazione del calore.
2. Accertarsi che sulla superficie di dissipazione del calore dell’ele-
mento G32A-A o dell’unità G3PA non siano presenti polvere o frammenti di filo elettrico.
3. Inserire la cartuccia nell’apertura dell’unità G3PA in modo che le
lettere presenti su quest’ultima e quelle presenti sulla cartuccia siano rivolte nella stessa direzione e che i lati A e B siano alla stessa altezza.
4. Rimontare e fissare il copriterminali.
5. Attivare l’alimentazione e controllare che l’unità G3PA funzioni
correttamente.
Applicare grasso siliconico.
Lato A
Lato B
G32A-A40(L)-VD/G32A-A60(L)-VD/G32A-A430-VD(-2)/G32A-A450-VD-2
La cartuccia del circuito di potenza G32A viene montata e fissata all’unità G3PA mediante delle viti.
Rimozione
Per estrarre la cartuccia del circuito di potenza G32A-A dall’unità G3PA attenersi alle procedure indicate nel seguito.
Disattivare l’alimentazione.
1.
2. Rimuovere il copriterminali.
3. Per smontare la cartuccia allentare le due viti centrali presenti sui
lati. Le viti sono collegate ai terminali 1 e 2.
Allentare
Allentare
4. Allentare le viti presenti su entrambi gli angoli.
Allentare
Allentare
Montaggio
1. Applicare uno strato di silicone su tutta la superficie di dissipa-
zione del calore.
Applicare grasso siliconico.
2. Accertarsi che sulla superficie di dissipazione del calore G32A-A
o dell’unità G3PA non siano presenti polvere o frammenti di filo elettrico.
5. Per smontare la cartuccia afferrare le fessure poste in entrambi gli
angoli.
L-38 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
3. Inserire la cartuccia nell’apertura dell’unità G3PA in modo che i
lati A e B si trovino alla stessa altezza.
4. Serrare le viti su entrambi gli angoli a una coppia di serraggio di
0,59… 0,78 Nm.
5. Serrare le viti su entrambi i lati a una coppia di serraggio di 0,59…
0,78 Nm.
Lato A
6. Rimontare il copriterminali.
7. Attivare l’alimentazione e controllare che l’unità G3PA funzioni
correttamente.
Lato B
Collegamento degli spinotti di interconnessione
Collegamento con spinotti di interconnessione per le unità G3PA-
210B(L)-VD, -220B(L)-VD, -240B(L)-VD e G3PA-420B-VD(-2), G3PA-430B-VD(-2).
SSR1 SSR2 SSR1 SSR2
Collegamento con spinotti di interconnessione per l’elemento
G32A.
SSR Unità G32A SSR Unità G32A
1. Nel caso di montaggio affiancato di più relè statici, allentare la vite con rosetta M3.5 e capo­volgere il terminale.
Collegare il terminale solo dopo avere disinserito l'alimentazione.
Per sostituire il componente triac di G3PA, fare riferimento al manuale di istruzioni della cartuccia di alimentazione G32A-A.
2. Inserire lo spinotto di interconnessione al centro della vite e serrare.
Spinotto di interconnessione
Spinotto di interconnessione
1. Nel caso di montaggio affiancato di più relè statici e modulo accessorio, allentare la vite con rosetta M3.5 sul G32A e capovolgere lo spinotto.
G3PA-420B-VD
Spinotto di inter­connessi­one
Spinotto di inter­connessi­one
*
*Se lo spinotto fuoriesce
non è possibile montare il copriterminali.
2. Inserire lo spinotto di in­terconnessione al cen­tro della vite e serrare. Accertarsi che lo spinot­to di interconnessione non fuoriesca dalla par­te opposta.
Relè statici (SSR)
Se il colore della spia di temperatura passa da rosa a rosso, potrebbe essere necessario sostituire la cartuccia di alimentazione G32-A-A.
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-39
Utilizzare il copriterminali per evitare scosse elettriche.
Montaggio
Montaggio verticale
La temperatura ambiente nominale è 40 ˚C. (30 ˚C per 400 V.)
Nota: lasciare una distanza minima di 60 mm tra i relè statici e i condotti
(in particolare sopra i relè statici).
Montaggio di più unità affiancate
G3PA
G3PA
Montaggio orizzontale
Pannello
• È previsto il montaggio a
• Generalmente è
Verticale
• È anche previsto il montaggio
• È possibile montare su guida
Verticale
guida DIN
Verticale
80 mm guida DIN
• Lasciare una distanza di
• In caso di montaggio
Pannello
pannello o su guida DIN.
consigliabile utilizzare il montaggio verticale.
su guida.
fino a un massimo di tre G3PA SSR (se gli SSR sono quattro o più, distanziare di almeno 10 mm). Ridurre la corrente di carico del 10 % per G3PA­210B-VD, -220B-VD, -240B-VD e del 20 % per G3PA-260B-VD,
-420B-VD(-2), -430B-VD(-2),
-450B-VD-2.
80 mm sopra e sotto gli SSR.
verticale, ridurre la corrente di carico del 30 % (fare riferimento al grafico Corrente di carico/tempe­ratura ambiente).
L-40 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)

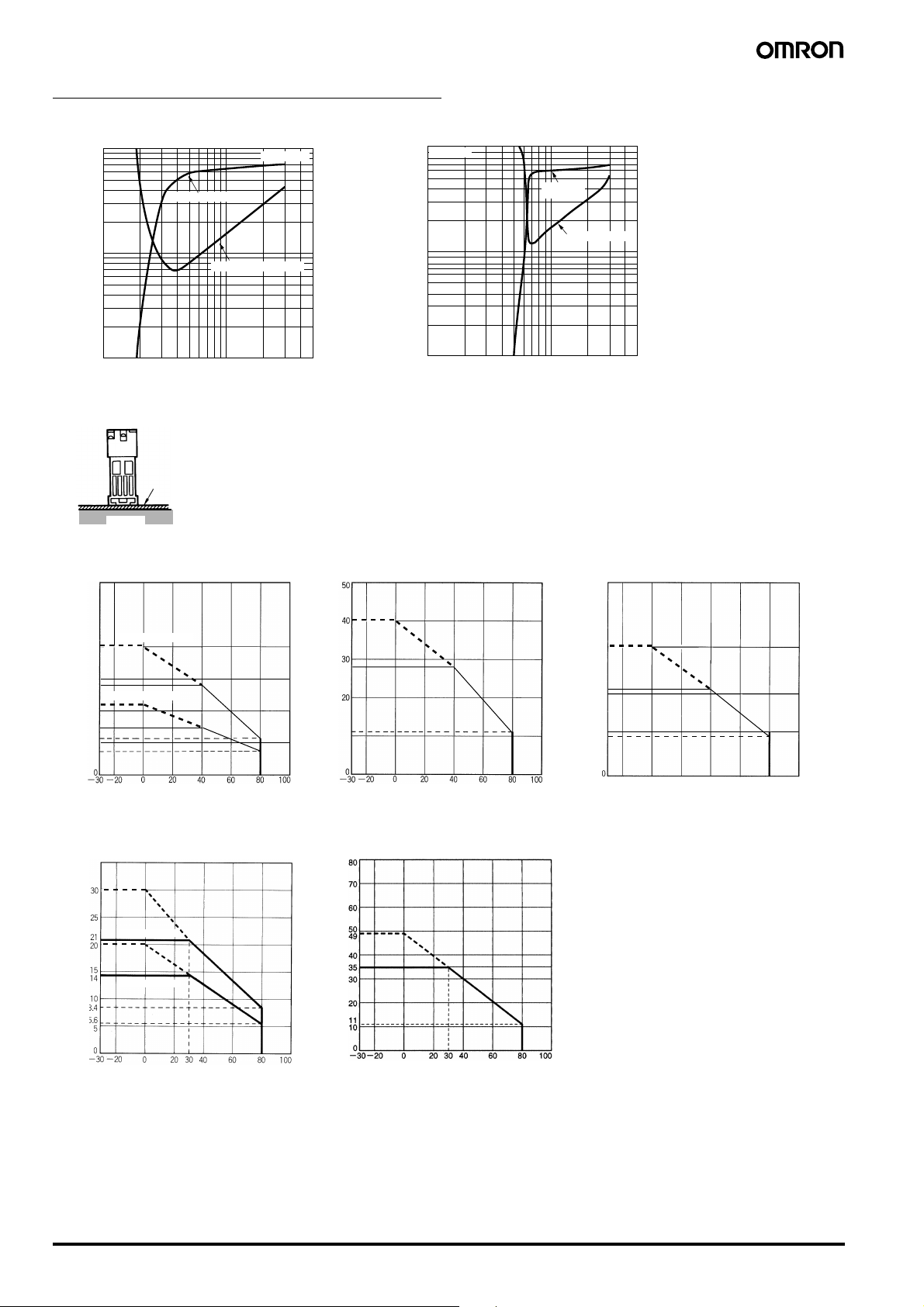

Curve caratteristiche
Corrente di carico/temperatura ambiente
Montaggio orizzontale
Pannello
Terra
G3PA-210B(L)-VD, G3PA-220B(L)-VD
G3PA-220B(L)-VD
25
G3PA-210B(L)-VD
15
Corrente del carico (A)
Temperatura ambiente (˚C) Temperatura ambiente (˚C) Temperatura ambiente (˚C)
G3PA-240B(L)-VD G3PA-260B(L)-VD
80
60
40
Corrente del carico (A)
25
Corrente del carico (A)
20
G3PA-430B-VD, G3PA-430B-VD-2G3PA-420B-VD, G3PA-420B-VD-2 G3PA-450B-VD-2
40 60 80 100200-20-30
Corrente del carico (A)
Temperatura ambiente (˚C) Temperatura ambiente (˚C)
Corrente del carico (A)
Corrente del carico (A)
Temperatura ambiente (˚C)
Nota: Riducendo del 20% la corrente di carico è possibile effettuare il montaggio ravvicinato di un massimo di tre unità (quando si montano quattro
o più unità occorre lasciare uno spazio pari o superiore a 10 mm).
Relè statici (SSR)
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-41
Tensione d’ingresso/corrente d’ingresso
G3PA-2#0B-VD
8 6
4
2
1
0,8 0,6
Corrente d'ingresso (mA)
0,4
Impedenza d'ingresso (k)
0,2
0,1
Corrente d'ingresso
Impedenza d'ingresso
Tensione d'ingresso (V)
Ta = 25˚C
Montaggio verticale
Pannello
Terra
G3PA-210B(L)-VD, G3PA-220B(L)-VD
G3PA-4#0-VD, G3PA-4#-VD-2
10
T = 25˚C
8 6
4
2
1 0,8 0,6
Corrente d'ingresso (mA)
0,4
Impedenza d'ingresso (k)
0,2
40201086421
0,1
Corrente d'ingresso
Impedenza d'ingresso
Tensione d'ingresso (V)
G3PA-240B(L)-VD G3PA-260B(L)-VD
40201086421
G3PA-220B(L)-VD
20
15 14
G3PA-210B(L)-VD
11 10
Corrente del carico (A)
7 5,5 5 3,5
Temperatura ambiente (˚C) Temperatura ambiente (˚C) Temperatura ambiente (˚C)
G3PA-420B-VD, G3PA-430B-VD G3PA-420B -VD-2, G3PA-430B-VD-2
G3PA-430B-VD
G3PA-420B-VD
Corrente del carico (A)
Temperatura ambiente (˚C)
28
Corrente del carico (A)
11 10
G3PA-450B-VD-2
Corrente del carico (A)
Temperatura ambiente (˚C)
60
42 40
Corrente del carico (A)
20 18
40 60 80 100200−20−30
L-42 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Montaggio di più unità affiancate (Massimo tre)
Pannello
Terra
Guida DIN
G3PA-210B(L)-VD, G3PA-220B(L)-VD
30
27
20
G3PA-220B-VD
18
15 13
G3PA-210B-VD
9
Corrente del carico (A)
7 5
4,5
Temperatura ambiente (˚C) Temperatura ambiente (˚C) Temperatura ambiente (˚C)
G3PA-420B-VD, G3PA-420B-VD-2
30
20
16
G3PA-240B(L)-VD G3PA-260B(L)-VD
45
40
36
30
20
14
Corrente del carico (A)
10
64
48
40
Corrente del carico (A)
20
G3PA-430B-VD, G3PA-430B-VD-2
40
30
24
20
40 60 80 100200-20-30
Corrente del carico (A)
10
30
10 30 80 100
Temperatura ambiente (˚C)
G3PA-450B-VD-2
Corrente del carico (A)
Temperatura ambiente (˚C)
Corrente del carico (A)
10
30
10 30 80
Temperatura ambiente (˚C)
Relè statici (SSR)
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-43

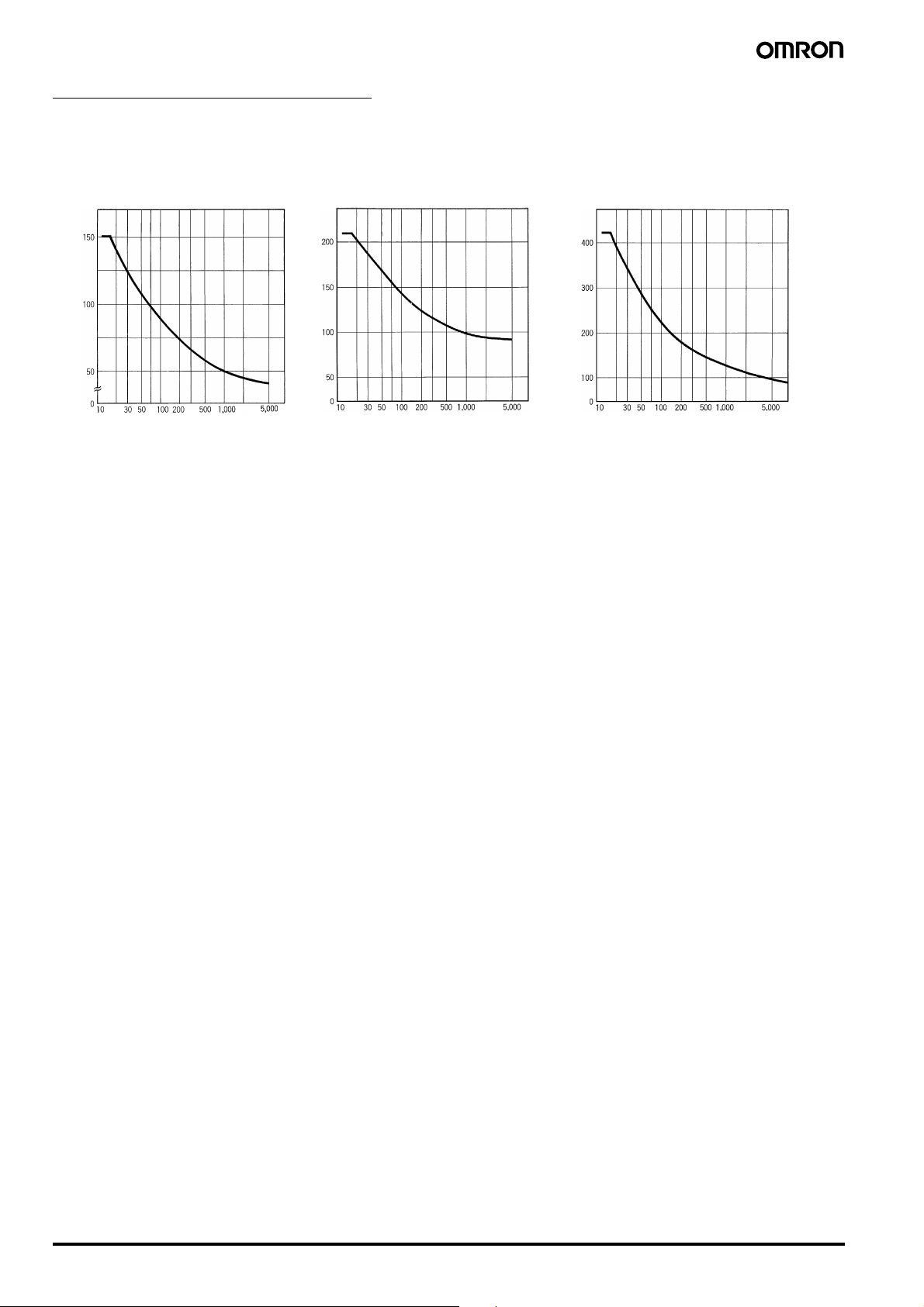

Corrente di spunto: non ripetitiva
Nota: Se il fenomeno si ripete con frequenza, si dimezzi la resistenza alla corrente di spunto.
G3PA-210B(L)-VD G3PA-220B(L)-VD, G3PA-420B-VD,
G3PA-420B-VD-2
Corrente di spunto non ripetitiva ( A)
Tempo di eccitazione (ms)
Corrente di spunto non ripetitiva ( A)
Tempo di eccitazione (ms)
G3PA-240B(L)-VD/260B(L)-VD, G3PA-430B-VD, G3PA-430B-VD-2, G3PA-450B-VD-2
Corrente di spunto non ripetitiva ( A)
Tempo di eccitazione (ms)
L-44 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Dimensioni
Nota: Salvo diversa indicazione, tutte le misure sono in millimetri.
G3PA-210B(L)-VD
Senza copriterminali
Due fori M4
Spinotto di inter­connessione B1
Spinotto di inter­connessione B2
Due, M3.5
Foro ellittico 4,6 x 5,6
100 max.
Con copriterminali
Ø 4,6
Fori di montaggio
Due fori da Ø 4,5 o M4
Disposizione dei terminali/Schema dei collegamenti interni
Circuito
d'ingresso
Circuito di
attivazione
G3PA-220B(L)-VD
G3PA-240B(L)-VD
Spinotto di inter­connessione B1
Spinotto di inter­connessione B2
Senza copriterminali
Spinotto di inter­connessione B1
Spinotto di inter­connessione B2
Senza copriterminali
Due fori M4
Due, M5
Due, M3.5
Due, M3.5
Foro ellittico 4,6 x 5,6
100 max.
Con copriterminali
Foro ellittico 4,6 x 5,6
Con copriterminali
Ø 4,6
Ø 4,6
Fori di montaggio
Due fori da Ø 4,5 o M4
Fori di montaggio
Due fori da Ø 4,5 o M4
Disposizione dei terminali/Schema dei collegamenti interni
Circuito
d'ingresso
Circuito
di attivazione
Disposizione dei terminali/Schema dei collegamenti interni
Circuito
d'ingresso
Circuito di
attivazione
Relè statici (SSR)
100 max.
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-45
G3PA-260B(L)-VD G3PA-450B-VD-2
Con copriterminali
100 max.
G3PA-420B-VD, G3PA-420B-VD-2
Foro ellittico 4,6 x 5,6
110 max.
Ø 4,6
Senza copriterminali
Due, M5
Due, M3.5
Fori di montaggio
Due fori da Ø 4,5 o M4
Disposizione dei terminali/Schema dei collegamenti interni
Circuito
d'ingresso
Circuito di
attivazione
Senza copriterminali Con copriterminali
Due, M4
Spinotto di inter­connessi­one +B1 Spinotto
67
di inter­connessi­one
-B2
2,2
8,8
13,2
G3PA-430B-VD, G3PA-430B-VD-2
Senza copriterminali Con copriterminali
Due, M5
Spinotto di inter­connessi­one
+B1
Spinotto
67
di inter­connessi­one -B2
18
13
7,6
90±0,2
100
38
80
max.
8,6
Due, M3.5
Foro ellittico 4.5 x 5,6
90
7,6
100
90±0,2
38
max.
13
Foro ellittico 4,6 x 5,6
80
25±0,2
37 max.
35±0,2
47 max.
Ø 4,6
91
Ø 4,6
100 max.
100 max.
Fori di montaggio
Due, Ø 4,5 o M4
90±0,3
4,5
Fori di montaggio
Disposizione dei terminali/Schema dei collegamenti interni
Circuito
d'ingresso
Circuito di
attivazione
Disposizione dei terminali/Schema dei
Due, Ø 4,5 o M4
90±0,3
4,5
35±0,3
collegamenti interni
Circuito
d'ingresso
Circuito di
attivazione
89
91
L-46 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Modalità d’uso
Per le precauzioni di carattere generale, fare riferimento a Informa­zioni tecniche sui relè statici (SSR) (Cat. No. J137).
Utilizzo corretto
Collegamento del carico
Per carichi in c.a., utilizzare un’alimentazione con frequenza nominale di 50 o 60 Hz. La frequenza massima di esercizio è 10 Hz. L’unità G3PA-(VD) è dotata di un varistore integrato per la protezione dalle sovratensioni.
Prima dell'uso verificarne attentamente la tensione applicata al carico, in quanto il tempo di ritardo aumenta se la tensione applicata è bassa.
In presenza di carichi c.c. o induttivi, è necessario collegare un diodo in parallelo al carico, il cui compito sarà quello di assorbire la forza contro-elettromotrice sviluppata dal carico.
Carico
Ingresso
Se si monta un dissipatore di calore su G3PA-(VD), applicare al dis­sipatore del grasso siliconico o grasso conduttivo equivalente (Toshiba Silicon, Shinetsu Silicon, ecc.), per facilitare la dissipazione del calore.
Serrare le viti di montaggio del dissipatore di calore a una coppia di 0,78… 0,98 Nm.
SSR
Tensione del carico
Disturbi ai terminali di alimentazione in conformità a EN55011
L’unità G3PA-(VD) è conforme alle norme EN55011 se all’alimenta­zione del carico viene collegato un condensatore, come mostrato nel seguente schema circuitale.
Carico
Ingresso
Condensatore raccomandato: NISSEI ELECTRIC Co., LTD, TIPO R40 (serie MKT), 1 µF
G3PA-(VD)
Uscita
Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD) L-47
Relè statici (SSR)
TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI. Per convertire i millimetri in pollici moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527.
Cat. No. K094-IT2-04
Nell'interesse del miglioramento del prodotto, le caratteristiche tecniche sono soggette a variazioni senza preavviso.
L-48 Relè statici con dissipatore e circuito di potenza sostituibile G3PA-(VD)
Loading...
