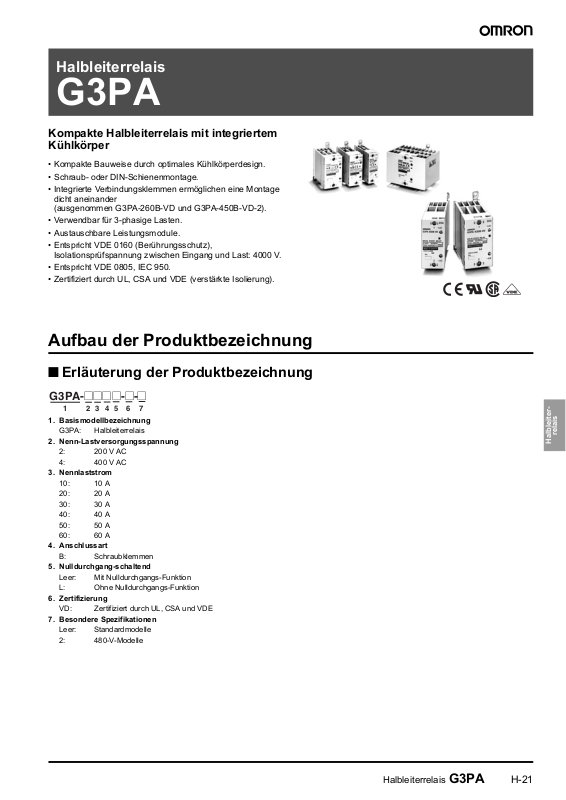

Omron G3PA DATASHEET [de]
Halbleiterrelais
G3PA
Kompakte Halbleiterrelais mit integriertem Kühlkörper
• Kompakte Bauweise durch optimales Kühlkörperdesign.
• Schraub- oder DIN-Schienenmontage.
• Integrierte Verbindungsklemmen ermöglichen eine Montage
dicht aneinander
(ausgenommen G3PA-260B-VD und G3PA-450B-VD-2).
• Verwendbar für 3-phasige Lasten.
• Austauschbare Leistungsmodule.
• Entspricht VDE 0160 (Berührungsschutz),
Isolationsprüfspannung zwischen Eingang und Last: 4000 V.
• Entspricht VDE 0805, IEC 950.
• Zertifiziert durch UL, CSA und VDE (verstärkte Isolierung).
Aufbau der Produktbezeichnung
■ Erläuterung der Produktbezeichnung
G3PA-@@@@-@-@
123 4 5 6 7
1. Basismodellbezeichnung
G3PA: Halbleiterrelais
2. Nenn-Lastversorgungsspannung
2: 200 V AC
4: 400 V AC
3. Nennlaststrom
10: 10 A
20: 20 A
30: 30 A
40: 40 A
50: 50 A
60: 60 A
4. Anschlussart
B: Schraubklemmen
5. Nulldurchgang-schaltend
Leer: Mit Nulldurchgangs-Funktion
L: Ohne Nulldurchgangs-Funktion
6. Zertifizierung
VD: Zertifiziert durch UL, CSA und VDE
7. Besondere Spezifikationen
Leer: Standardmodelle
2: 480-V-Modelle
relais
Halbleiter-
Halbleiterrelais G3PA H-21
Bestellinformationen
■ Lieferbare Ausführungen
Produktbezeichnung
G3PA-210B-VD Triac-OptoG3PA-220B-VD 20 A bei 24 bis 240 V AC
G3PA-240B-VD 40 A bei 24 bis 240 V AC
G3PA-260B-VD 60 A bei 24 bis 240 V AC
G3PA-210BL-VD Nein 10 A bei 24 bis 240 V AC
G3PA-220BL-VD 20 A bei 24 bis 240 V AC
G3PA-240BL-VD 40 A bei 24 bis 240 V AC
G3PA-260BL-VD 60 A bei 24 bis 240 V AC
G3PA-210B-VD Ja 10 A bei 24 bis 240 V AC 24 V AC
G3PA-220B-VD 20 A bei 24 bis 240 V AC
G3PA-240B-VD 40 A bei 24 bis 240 V AC
G3PA-260B-VD 60 A bei 24 bis 240 V AC
G3PA-420B-VD 20 A bei 180 bis 400 V AC 12 bis 24 V DC
G3PA-430B-VD 30 A bei 180 bis 400 V AC
G3PA-420B-VD-2 20 A bei 200 bis 480 V AC
G3PA-430B-VD-2 30 A bei 200 bis 480 V AC
G3PA-450B-VD-2 50 A bei 200 bis 480 V AC
Hinweis: Geben Sie bei der Bestellung die Nenneingangsspannung an.
Galvanische
Trennung
koppler
Nulldurchgangs-Funktion Leuchtanzeige Nenn-Ausgangslast Nenn-
Ja Ja 10 A bei 24 bis 240 V AC 5 bis 24 V DC
Eingangsspannung
Ersatzteile
Bezeichnung Dauerstrom Lastspannungsbereich Produktbezeichnung Eignung für Halbleiterrelais VDE-
Leistungsmodul 10 A 19 bis 264 V AC G32A-A10-VD DC5-24 G3PA-210B-VD DC5-24 Ja
G32A-A10L-VD DC5-24 G3PA-210BL-VD DC5-24
G32A-A10-VD AC24 G3PA-210B-VD AC24
20 A G32A-A20-VD DC5-24 G3PA-220B-VD DC5-24
G32A-A20L-VD DC5-24 G3PA-220BL-VD DC5-24
G32A-A20-VD AC24 G3PA-220B-VD AC24
40 A G32A-A40-VD DC5-24 G3PA-240B-VD DC5-24
G32A-A40L-VD DC5-24 G3PA-240BL-VD DC5-24
G32A-A40-VD AC24 G3PA-240B-VD AC24
60 A G32A-A60-VD DC5-24 G3PA-260B-VD DC5-24
G32A-A60L-VD DC5-24 G3PA-260BL-VD DC5-24
G32A-A60-VD AC24 G3PA-260B-VD AC24
20 A 150 bis 440 V AC G32A-A420-VD DC12-24 G3PA-420B-VD DC12-24
30 A G32A-A430-VD DC12-24 G3PA-430B-VD DC12-24
20 A 180 bis 528 V AC G32A-A420-VD-2 DC12-24 G3PA-420B-VD-2 DC12-24
30 A G32A-A430-VD-2 DC12-24 G3PA-430B-VD-2 DC12-24
50 A G32A-A450-VD-2 DC12-24 G3PA-450B-VD-2 DC12-24
Zertifizierung
■ Weitere Module (gesondert erhältlich)
Module zur Verdrahtung von 3 Phasen in Sparschaltung
Bezeichnung Stromfluss Produktbezeichnung Eignung für Halbleiterrelais
Kurzschlussmodul 10 A G32A-D20 G3PA-210B-VD, G3PA-210BL-VD
20 A G3PA-220B-VD, G3PA-220BL-VD
30 A G32A-D40 G3PA-430B-VD, G3PA-430B-VD-2
40 A G3PA-240B-VD, G3PA-240BL-VD
H-22 Halbleiterrelais G3PA
G3PA-420B-VD, G3PA-420B-VD-2
Technische Daten
■ Nennwerte (bei einer Umgebungstemperatur von 25 °C)
Eingang
Produktbezeich-
nung
G3PA-210B-VD 5 bis 24 V DC 4 bis 30 V DC max. 7 mA max. 4 V DC min. 1 V DC
G3PA-220B-VD
G3PA-240B-VD
G3PA-260B-VD
G3PA-210BL-VD 5 bis 24 V DC 4 bis 30 V DC max. 20 mA max. 4 V DC min. 1 V DC
G3PA-220BL-VD
G3PA-240BL-VD
G3PA-260BL-VD
G3PA-210B-VD 24 V AC 19,2 bis 26,4 V AC 1,4 kΩ ±20 % max. 19,2 V AC min. 4,8 V AC
G3PA-220B-VD
G3PA-240B-VD
G3PA-260B-VD
G3PA-420B-VD 12 bis 24 V DC 9,6 bis 30 V DC max. 7 mA max. 9,2 V DC min. 1 V DC
G3PA-430B-VD
G3PA-420B-VD-2
G3PA-430B-VD-2
G3PA-450B-VD-2
Nennspannung Betriebsspannungsbereich Eingangsstrom
Impedanz
Schaltspannung
Anzugsspannung Rückfallspannung
Ausgang
Produktbezeich-
nung
G3PA-210B(L)-VD 24 bis 240 V AC (50/60 Hz) 19 bis 264 V AC (50/60 Hz) 0,1 bis 10 A 150 A (60 Hz, 1 Periode)
G3PA-220B(L)-VD 0,1 bis 20 A 220 A (60 Hz, 1 Periode)
G3PA-240B(L)-VD 0,5 bis 40 A 440 A (60 Hz, 1 Periode)
G3PA-260B(L)-VD 0,5 bis 60 A 440 A (60 Hz, 1 Periode)
G3PA-420B-VD 180 bis 400 V AC (50/60 Hz) 150 bis 440 V AC (50/60 Hz) 0,5 bis 20 A 220 A (60 Hz, 1 Periode)
G3PA-430B-VD 0,5 bis 30 A 440 A (60 Hz, 1 Periode)
G3PA-420B-VD-2 200 bis 480 V AC (50/60 Hz) 180 bis 528 V AC (50/60 Hz) 0,5 bis 20 A 220 A (60 Hz, 1 Periode)
G3PA-430B-VD-2 0,5 bis 30 A 440 A (60 Hz, 1 Periode)
G3PA-450B-VD-2 0,5 bis 50 A 440 A (60 Hz, 1 Periode)
Weitere Angaben finden Sie unter Kennlinien.
Nennlastspannung Lastspannungsbereich Laststrom Einschaltstrom
Verwendbare Last
relais
Halbleiter-
Halbleiterrelais G3PA H-23
■ Eigenschaften
Eigenschaft G3PA-
Ansprechzeit max. 1/2 der Lastversorgungsspannungsperiode + 1 ms (DC-Eingang, -B-Modelle)
Rückfallzeit max. 1/2 der Lastversorgungsspannungsperiode + 1 ms (DC-Eingang)
Spannungsabfall bei
Ausgang EIN
Leckstrom
2
I
t 260 A2s 1260 A2s260 A
Isolationswiderstand
Isolationsprüfspannung
Vibrationsfestigkeit
Stoßfestigkeit
Umgebungstemperatur
Zertifizierungsnormen
Luftfeuchtigkeit
Gewicht ca. 260 g ca. 340 g ca. 460 g ca. 900 g ca. 290 g ca. 290 g ca. 410 g ca. 410 g ca. 900 g
210B(L)-VD
max. 1 1/2 der Lastversorgungsspannungsperiode + 1 ms (AC-Eingang)
max. 1 ms (-BL-Modelle)
max. 1 1/2 der Lastversorgungsspannungsperiode + 1 ms (AC-Eingang)
max. 1,6 V (eff.) max. 1,8 V (eff.)
max. 5 mA (bei 100 V AC)
max. 10 mA (bei 200 V AC)
min. 100 MΩ (bei 500 V DC)
4000 V AC, 50/60 Hz für eine Minute
Zerstörung: 10 bis 55 bis 10 Hz, 0,375-mm-Einzelamplitude (bei DIN-Schienenmontage)
Zerstörung: 300 m/s
Betrieb: –30 °C bis 80 °C (ohne Eis- oder Kondensatbildung)
Lagerung: –30 °C bis 100 °C (ohne Eis- und Kondensatbildung)
UL508, CSA C22.2 (Nr. 14, Nr. 950), EN60950 Zulassungsnummer 5915ÜG
Betrieb: 45 % bis 85 %
G3PA-
220B(L)-VD
2
(bei DIN-Schienenmontage)
G3PA-
240B(L)-VD
max. 10 mA (bei 100 V AC)
max. 20 mA (bei 200 V AC)
G3PA-
260B(L)-VD
G3PA-
420B-VD
max. 20 mA
(bei
400 V AC)
2
s 1800 A2s 1800 A2s 1800 A2s
UL508,
CSA
C22.2
(Nr. 14),
EN609474-3 Zulassungsnummer
6642ÜG
G3PA-
420B-VD-2
max. 20 mA
(bei 480 V AC)
UL508, CSA
C22.2 (Nr. 14),
EN60947-4-3
Zulassungsnummer
133127ÜG
G3PA-
430B-VD
max. 20 mA
(bei
400 V AC)
UL508,
CSA C22.2
(Nr. 14),
EN609474-3 Zulassungsnummer
6642ÜG
G3PA-
430B-VD-2
max. 20 mA (bei 480 V AC)
UL508, CSA C22.2 (Nr. 14),
EN60947-4-3 Zulassungsnummer 133127ÜG
G3PA-
450B-VD-2
H-24 Halbleiterrelais G3PA
Betrieb
■ Ersatzteile
G32A-A Leistungsmodul
Das G32A-A Leistungsmodul (eine Triac-Baugruppe) ist austauschbar. Wenn die Temperaturanzeige von Rosa zu Rot gewechselt ist, liegt
möglicherweise eine Fehlfunktion der Triac-Schaltung durch zu starken Stromfluss vor. In diesem Fall muss das beschädigte Modul entfernt
und durch ein neues ersetzt werden.
Zum Austauschen des beschädigten Moduls brauchen die Leitungen nicht vom G3PA gelöst werden.
Sorgen Sie vor dem Austauschen des Moduls für eine effektivere Wärmeabgabe des G3PA.
Das G32A-A Leistungsmodul kann einen höheren Strom, z. B. durch versehentliches Kurzschließen der Last, kurzfristig standhalten.
In diesem Fall wechselt die Temperaturanzeige nicht zu Rot.
Schalten Sie die Spannungsversorgung aus, bevor Sie das Leistungsmodul austauschen. Durch Einschalten der Spannungsversorgung
bei ausgebautem Leistungsmodul besteht die Gefahr einer Fehlfunktion.
Produktansicht
G32A-A10(L)-VD G32A-A20(L)-VD G32A-A40(L)-VD G32A-A60(L)-VD
G32A-A420-VD(-2)
G32A-A430-VD(-2) G32A-A450-VD-2
Austauschen von Leistungsmodulen
Verwenden Sie zum Austauschen von Leistungsmodulen das spezifizierte Modell. Bei Verwendung anderer Leistungsmodule kommt
es zu Betriebsfehlern und zur Zerstörung der Bauteile.
relais
Halbleiter-
Halbleiterrelais G3PA H-25
